СР-3 — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 19 октября 2014; проверки требует 31 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 19 октября 2014; проверки требует 31 правка. Перейти к навигации Перейти к поиску У этого термина существуют и другие значения, см. Вихрь.
СР-3 «Вихрь»

9-мм малогабаритный автомат СР-3 «Вихрь»
Тип автомат
Страна Россия Россия
История службы
Годы эксплуатации 1996 год — настоящее время
Принят на вооружение 1996
На вооружении

Спецподразделения силовых ведомств России Подразделения воздушно-десантных войск, морской пехоты

Отдельные подразделения МВД, УФСИН
История производства
Конструктор А. Д. Борисов
В. Н. Левченко
А. И. Ташлыков[1]
Разработан 1994 год
Производитель ЦНИИточмаш
Годы производства 1996 год — настоящее время
Всего выпущено производство продолжается
Варианты СР-3М
Характеристики
Масса, кг 2 (без магазина)
2,46 (полная масса)
Длина, мм 610/360 (CP-3)
675/410 (СР-3М)
970/700 (СР-3М с глушителем)
с разложенным/сложенным

ru.wikipedia.org

Малогабаритный автомат «Вихрь» » Военное обозрение

Среди всего многообразия современного оружия особенно интересны те образцы, которые называют «специальными». Обычно это оружие предназначенное для выполнения узкого круга задач, непригодное для повсеместного распространения. Тем не менее, его отдельные характеристики, которые, по понятным причинам превосходят характеристики повсеместно распространенных образцов, многим кружат голову (чаще всего тем кто с оружием знаком только в рамках кинематографа и компьютерных игр). Забывая о том, что повышение одних характеристик не может не сказаться на других, или, другими словами, ничего из неоткуда не берется. В данной статье попробуем разобраться с автоматом «Вихрь», который многие восхваляют за его высокие бронебойные характеристики, а так же за очень скромные размеры и вес, вплоть до того, что можно встретить упоминания об этом оружии как о пистолете-пулемете, что, естественно, не верно.

Появление данного экземпляра оружия объясняется тем, что средства индивидуальной бронезащиты приобрели не только максимальное распространение во второй половине двадцатого века, но и стали относительно компактными и легкими. Следовательно, требовалось оружие, которое могло бы уверенно поражать противника, защищенного такими средствами индивидуальной защиты. Естественно что от одного оружия таких результатов было не добиться и основной проблемой было спроектировать боеприпас, способный выполнять поставленные цели. Выходом из ситуации стал патрон 9х39, который был создан на основе 7,62х39 для бесшумных образцов автомата АС «Вал» и снайперской винтовки ВСС «Винторез». Боеприпас для бесшумного оружия с тяжелой дозвуковой пулей показывал отличнейшие результаты по пробитию средств индивидуальной бронезащиты, однако имел свои особенности, которые не могли не сказаться на характеристиках будущего «бронебойного» автомата. Тяжелая пуля с бронебойным сердечником отлично справлялась с бронежилетами 3 класса на дистанциях до двухсот метров, однако даже для этой дистанции требовалось делать поправки, так как из-за большого веса и малой скорости пули, траектория ее движения была далеко не идеальной. Таким образом, получалось, что еще не созданное оружие уже было заведом более сложным в использовании, нежели образцы под патроны с пулями более быстрыми и легкими, но на это закрыли глаза, так как ведение эффективного огня из такого автомата было делом тренировок и привычки, а вот бронебойные качества боеприпаса, на тот момент, были действительно очень неплохими.


Так как главной характеристикой оружия была «бронебойность», а даже с самым распрекрасным патроном такой параметр ограничивается в первую очередь дистанцией применения, то было принято решение создать не просто автомат способный поражать противника на средствах индивидуальной бронезащиты, но и выделяющийся своими компактными габаритами, благо наработок в этом плане было более чем достаточно и, по сути, нужно было выбрать лучшие из уже имеющихся решений. Так как высокие бронебойные свойства пули ограничиваются 200 метрами, то и оружие решили проектировать с расчетом данной максимальной дистанции огня. Естественно что это не значит что пуля пролетев 200 метров остановиться и упадет на землю. В результате автомат получил очень короткий ствол, а так же складывающийся вверх приклад. В последующем оружие модернизировали, но об этом чуть ниже.

Как и у всех образцов оружия со скромными габаритами внешний вид автомата «Вихрь» не самый грозный, но не стоит обманываться. Оружие на самом деле более серьезное чем может показаться. Малые габариты и вес позволяют использовать автомат без задержек из транспортных средств, в узких помещениях, если забыть о рикошетирующих способностях пуль и так далее. Первый вариант оружия, принятый под обозначением СР-3 имел складывающийся вверх приклад, выполненный штамповкой. Сам приклад сделали таким чтобы даже в сложенном виде он не мешал пользоваться прицельными приспособлениями, которые состоят из мушки и перекидного целика. Если говорить об элементах управления оружием, то многие отмечают их чуть ли не идеальное расположение и исполнение для компактного образца автомата, впрочем столько же людей имеют противоположное мнение. Так переключатель предохранителя продублирован с обеих сторон оружия и представлен относительно крупным рычагом, хорошо доступным для переключения даже тогда, когда руки защищены трехпалыми рукавицами. Переводчик режимов огня же сделан отдельным, менее заметным элементом в виде поперечно перемещающейся кнопки, которая располагается позади спускового крючка под переключателем предохранителя. Несмотря на свои малые размеры, данный элемент управления достаточно удобен, хотя и не выделяется, многие могут вообще не заметить его, если не ткнуть пальцем.
Хорошим решением была замена ручки затвора на два выведенных вперед ползунка, при помощи которых затвор и отводиться назад стрелком, однако хорошим решением это оказалось только с точки зрения уменьшения габаритов и удобства ношения. Взведение затвора, как показывает практика, стало менее удобным и более долгим, причем это не просто дело привычки, а действительность как она есть. Вариант оружия СР-3 был достаточно скромным по современным меркам, даже прибор бесшумной стрельбы на него нельзя было установить, хотя использование патронов с дозвуковыми скоростями пуль как нельзя располагает к тому, чтобы в комплекте с оружием оказался и ПБС, даже если оно не позиционируется как бесшумное.

После принятия на вооружение и непродолжительной обкатки в ФСБ, было подготовлено задание для конструкторов, которое требовало сделать из бронебойного «малыша» бесшумное оружие с высокой точностью без потери изначальных характеристик. Кроме того, имелись и рекомендации по улучшению эргономики оружия и переработки некоторых отдельных моментов. Грубо говоря, из СР-3 просили сделать ВСС и АС в одном лице, так появился СР-3М. Внешний вид оружия существенно поменялся. В первую очередь в глаза бросается приклад, который теперь рамочный и убирается в левую сторону оружия. Так как оружие относительно небольшое, а приклад в сложенном положении стал перекрывать цевье автомата, то в конструкцию была так же внедрена дополнительная рукоять для удержания, которая может складываться. В удобстве удержания оружия при стрельбе получился выигрыш, однако со сложенным прикладом удерживать автомат все-таки не удобно, упирается он в руку, но неудобно не значит нельзя. Помимо этого, оружие получило возможность установки прибора бесшумной стрельбы, который стал входить в комплект автомата. Если проводить аналогия со специальным автоматом «Вал», то обновленный «Вихрь» с установленным прибором бесшумной стрельбы проигрывает как по габаритам, так и по весу. Происходит это из-за того, что в специальном автомате «Вал» отвод пороховых газов начинается еще до того как пуля покидает ствол, через специальные отверстия в канале ствола. В автомате «Вихрь» ствол не имеет этих отверстий, соответственно и прибор бесшумной стрельбы устанавливается дальше, что увеличивает длину оружия с ПБС в сравнении с АС «Вал». Кроме того, модернизированный автомат изменил свои вес и габариты, если сравнивать с первым вариантом оружия. Так длина автомата со сложенным и разложенным прикладом стала 410 и 675 миллиметров соответственно в сравнении с 360 и 610 миллиметрами. Вес оружия вырос с двух килограмм до 2,2 кило. Длина ствола осталась неизменной, равной 156 миллиметрам. Оставили без изменений и темп огня, равный 900 выстрелам в минуту, что является в случае с малогабаритным оружием под достаточно мощный боеприпас оптимальным темпом огня для обеспечения наилучшей кучности, не из окопов ведь стрелять. С левой стороны оружия появилось крепление, которое позволяет использовать автомат вместе с оптическим прицелом, что повышает эффективную дальность огня до 400 метров. Вернее сказать повышается не эффективная дальность, а просто появляется возможность вести прицельный огонь на дистанции до 400 метров, так как открытые прицельные приспособления рассчитаны на все те же 200 метров. Естественно, третий класс бронежилета на дистанции 400 метров пуля уже может и не «взять». Так же были переработаны элементы управления оружием. Переработаны полностью. В первую очередь нужно отметить то, что оружие избавилось от рукояток взведения затвора над стволом, теперь это одна рукоять, располагающаяся справой стороны ствольной коробки. Переключатель предохранителя стал больше, в своем включенном положении он встает на пути рукояти затвора. Куда интереснее выполнен переводчик режимов огня, который занял место внутри предохранительной скобы сразу за спусковым крючком. Насколько такое расположение удобно судить сложно. С одной стороны, вроде бы как существенно сокращается время на переключение режимов огня, с другой же, если руки защищены толстыми перчатками, переключение может быть затруднено, даже несмотря на то, что размеры деталей достаточно крупные. Сказать пошли ли на пользу оружию нововведения сложно. С одной стороны возможность установки прибора бесшумной стрельбы и оптического прицела явно плюс. С другой же стороны, тот же приклад и дополнительная рукоять для удержания оружия реализованы таким образом, что вести огонь со сложенным прикладом можно только упираясь кистью в этот самый приклад, что явно неудобно, если только ты не левша. Изменения коснувшиеся элементов управления хоть и значительные, но навряд ли их можно оценить как положительные или отрицательные. В конце концов, это больше дело привычки и личных предпочтений, хотя конструкторы попытались уменьшить время взведения затвора оружия и сократить телодвижения при переключении режимов огня, так что, наверное, изменения все-таки положительные. Ну а увеличение габаритов и веса имеют больше минусов чем плюсов, хотя нельзя поспорить с тем, что благодаря увеличению длины и веса оружие при стрельбе стало более стабильным, соответственно возросла кучность огня.

Если вернуться к вопросу внешнего вида автомата, то многие отмечают что выглядит оружие, как будто его собирали из подручных материалов. Глядя на «вылизанные» зарубежные образцы, с этим сложно не согласиться, действительно внешний вид не самый парадный, но совсем не внешний вид определяет характеристики оружия.

Работает автомат, несмотря на то, что он является оружием специальным по достаточно распространенной схеме автоматики — отвод пороховых газов из канала ствола. Многое подозрительно похоже в данной модели образца на отдельные детали специального автомата «Вал». Так, к примеру, можно отметить что даже запирание канала ствола осуществляется на 6 упоров. Ударно-спусковой механизм так же аналогичен АС, но если есть хорошо работающее решение, то почему бы его и не применять. В общем устройство оружие обычное и неинтересное, так что этот пункт можно опустить.

Если подчеркивать положительные стороны оружия, то нельзя не отметить его гибкости. Так как при модернизации перед конструкторами стояла задача изготовить оружие совмещающее в себе характеристики АС «Вал» и ВСС «Винторез», то можно считать что «Вихрь» уже не малогабаритный автомат, а отдельный стрелковый комплекс. Разумеется дотянуть по характеристикам до ВСС или выиграть у АС «Вал» по меньшему шуму во время стрельбы «Вихрю» не удается, но зато он может использоваться без ПБС, что существенно сокращает его габариты. Таким образом можно отметить то, что оружие, даже если его рассматривать без прибора бесшумной стрельбы, получилось достаточно полезным и нужным, дополняющим бесшумные образцы ВСС и АС.

В завершении хотелось бы отдельно отметить такой момент, как возведение данного автомата до абсолютного идеала многими людьми. Так, достаточно часто можно слышать, и об этом и о подобных образцах, что они могли бы стать основным оружием в армии, ведь «не имеют аналогов» же. С тем что оружие хорошее сложно не согласиться, но все-таки оно специальное и не может применяться повсеместно. Причиной тому можно назвать хотя бы максимальную дистанцию эффективного огня, равную 400 метрам. Причем нужно еще учитывать то, что попасть по противнику на такой дистанции из подобного оружия достаточно сложно. Другими словами, оружие это годное и хорошее, но не для массового вооружения.

topwar.ru

Малогабаритный автомат СР3М » Военное обозрение

В настоящее время полицейские и контртеррористические подразделения различных государств мира имеют в своем арсенале огромное количество средств поражения, в том числе и такие типично армейские образцы вооружений, как штурмовые винтовки и автоматы. При этом специфические требования, предъявляемые к полицейскому оружию, предполагают наличие необычных и специфичных решений. В России в системе МВД довольно большой популярностью пользуются специализированные 9-мм малогабаритные автоматы, например, 9А-91, разработанный инженерами знаменитого Тульского КБ приборостроения. В этом нет ничего странного, так как тульские оружейники постарались сделать автомат максимально дешевым в производстве и простым. Также стоит упомянуть две климовских разработки — автоматы «Вихрь» СРЗ и СР3М.

Данные малогабаритные автоматы были разработаны под специальные 9х39мм патроны СП5 и СП6, а также их аналоги 7Н9 и 7Н12. Патроны СП5 и СП6 предназначены для использования в «бесшумных» стрелковых комплексах и сочетают в себе небольшую (дозвуковую) начальную скорость полета тяжелых пуль с достаточной устойчивостью на дальности до 400 метров. На такой дистанции данные пули обладают достаточным останавливающим и пробивным действием. К тому же эти патроны отличаются довольно низким импульсом отдачи, а сами пули меньше склонны к различным рикошетам, что позволяет проектировать малогабаритное, компактное оружие, которое удобно применять в населенных пунктах, а также достаточно тесных помещениях. Использование бронебойных боеприпасов позволяет уверенно поражать противников в бронежилетах 3-го класса защиты на дальности до 200 метров.


Автоматы СР3 и СР3М

В конце 80-х годов прошлого века органам госбезопасности СССР, наряду со штатными образцами стрелкового оружия, для осуществления разнообразных силовых акций понадобились и новые компактные автоматы, которые обеспечили бы уверенное поражение живой силы противника, в том числе и облаченной в бронежилеты. В самом начале 90-х годов в ЦНИИТОЧМАШ в подмосковном городе Климовске конструкторами А. Д. Борисовым и В. Н. Левченко был представлен вариант укороченного автомата, созданного на базе специального бесшумного автомата АС «Вал». Новая разработка была унифицирована с АС по главным деталям и предназначалась для использования 9-мм патронов СП-5 и СП-6.


В процессе достаточно долгой отработки новых образцов стрелкового вооружения, которые получили условное обозначение «малогабаритный автомат «Вихрь», конструкторам к 1994 году удалось создать надежное, простое в эксплуатации и довольно эффективное оружие. Спроектированный в Климовске автомат отличался очень маленькими размерами, которые были сравнимы с пистолетами-пулеметами, но при этом существенно превосходил их по огневой мощи за счет применения специальных бронебойных патронов 9х39мм СП-6. Форма и небольшие размеры автомата позволяли носить его скрытно, его можно было спрятать под верхней одеждой. Автомат можно было безопасно использовать в достаточно ограниченных пространствах — подвалах, узких коридорах и проходах зданий, в салоне транспортных средств, в подземных переходах.

После 1,5 лет опытной эксплуатации в ФСБ и других российских силовых ведомствах, в 1996 году новый малогабаритный автомат, получивший индекс СР3 «Вихрь», был принят на вооружение российскими органами государственной безопасности. Данный вид оружия в основном предназначался для применения в роли оружия для скрытного ношения бойцами спецподразделений, которые занимались борьбой с оргпреступностью, охраной государственной деятельности, борьбой с терроризмом, а также в роли потенциального оружия самообороны для военнослужащих.

Однако уже после принятие на вооружение автомата СР3 «Вихрь» ФСБ передало в ЦНИИТОЧМАШ новое тактико-техническое задание, которое предлагало объединить лучшие качества АС «Вал», СР3 «Вихрь» и ВВС «Винторез» в одной модели стрелкового оружия. В результате в Климовске создали модификацию «Вихря», которая получила обозначение СР3М. Данное стрелковое оружие было максимально унифицировано с ВСС и АС и сохранило все достоинства компактного автомата.

СР3М


Малогабаритный 9-мм модернизированный автомат СР3М предназначен для уничтожения живой силы, в том числе в бронежилетах (2-3 класса защиты), а также поражения небронированной техники противника на расстоянии до 400 метров. Работа механизмов компактного автомата СР3М построена на применении энергии пороховых газов, которые отводятся из канала ствола в газовую камеру. Отпирание и запирание затвора производится с помощью поворота его вокруг продольной оси. Этот процесс осуществляется при взаимодействии ведущих выступов затвора и копирных пазов затворной рамы.

На автомате используется ударно-спусковой механизм (УСМ) ударникового типа, который позволяет стрелку вести огонь как одиночными выстрелами, так и очередями. На автомате имеется предохранитель, защищающий оружие и стрелка от случайных выстрелов при ударах автомата, его падении, случайном нажатии на спусковой крючок. Предохранение от производства преждевременных выстрелов при незапертом затворе реализовано за счет автоспуска. Подача патронов производится из двухрядных отъемных коробочных магазинов на 20 и 30 патронов, патроны в магазинах расположены в «шахматном» порядке.

Прицельное приспособление автомата состоит из двухпозиционного переходного целика, который позволяет осуществлять прицеливание на 100 и 200 метров, а также регулируемой мушки. При этом на автомате имеется посадочное место под установку оптического или ночного прицелов. Применение подобных прицелов обеспечивает достаточно точное наведение оружия на цель на дальности до 400 метров в дневное время и 300 метров ночью.

СР3М


Автомат СР3М оснащен металлическим складным прикладом, который позволяет сократить его габариты во время переноски. При этом конструкция автомата обеспечивает ведение прицельной стрельбы как со сложенным, так и с откинутым прикладом. На оружие может быть установлен съемный глушитель, который в случае необходимости в состоянии уменьшить звук и пламя выстрела. Также автомат имеет складывающуюся переднюю рукоятку.

В настоящее время малогабаритный 9-мм автомат СР3М серийно производится ФГУП «ЦНИИТОЧМАШ». Основные его отличия от модели СР3 заключаются в следующем: предохранитель расположен с правой стороны аналогично автомату АС; рукоятка взведения затвора жестко крепится с правой стороны на затворной раме; металлический приклад имеет скелетную конструкцию и складывается вбок аналогично автомату АС; в цевье СР3М имеется дополнительная складная рукоятка для лучшего удержания оружия; на дульной части ствола имеется специальная муфта, на которую можно установить быстросъемный глушитель; с левой стороны ствольной коробки имеется посадочное место для монтажа кронштейна с ночным и оптическим прицелом. Помимо этого, автомат СР3М может использовать 20-зарядные магазины от автомата АС и СР3, а также специально разработанный для него 30-зарядный магазин.

Основные характеристики автомата СР3М:

Калибр — 9 мм (9х39-мм патроны СП-5, СП-6).
Масса автомата — 2,2 кг.
Масса автомата с магазином на 30 патронов и глушителем — 3,2 кг.
Длина автомата со сложенным прикладом, без глушителя — 410 мм.
Длина автомата с глушителем и откинутым прикладом — 957 мм.
Длина ствола — 156 мм.
Начальная скорость полета пули — 295 м/с.
Используемые магазины — на 20, 30 патронов.
Прицельная дальность стрельбы — 400/200 м (с оптикой/без).

Источники информации:
http://www.tsniitochmash.ru/category/стрелковое-вооружение
http://weapon.at.ua/load/321-1-0-817
http://www.tankovedia.ru/pulication/evolyuciya_policeiskogo_voorujeniya
http://world.guns.ru/assault/rus/cp-3-cp-3m-vortex-r.html

topwar.ru

СР-3 Вихрь автомат малогабаритный — характеристики, ттх, фото

Малогабаритный автомат СР-3 Вихрь / СР-3М / СР-3МП (Россия)

Автомат СР-3 Вихрь

Автомат СР-3М со сложенным прикладом

Автомат СР-3М с разложенным прикладом и передней рукояткой Фото (c) Юнкер81

Автомат СР-3М с присоединенным ПБС Фото (c) Юнкер81

Автомат СР-3МП калибра 9×39 с пазами Picatinny, коллиматорным прицелом закрытого типа, магазином на 30 патронов, прибором бесшумно-беспламенной стрельбы, разложенным прикладом и откинутой передней рукояткой

Компактный автоматический карабин СР-3 «Вихрь» был разработан конструкторами А.Д. Борисовым и В.Н. Левченко в климовском ЦНИИточмаш в 1994 году. Доводился до выпуска конструктором А.И. Ташлыковым и был запущен в серийное производство в 1996 году. Создан на основе бесшумного автомата (автоматического карабина) специального назначения АС «Вал», с которым унифицирован по основным деталям, что положительно сказывается на производстве и эксплуатации оружия.

При использовании специальных бронебойных патронов СП-6 оружие позволяет успешно поражать противников в бронежилетах 5 класса защиты на дальности до 50 м, 4 класса — до 120 м, 3 класса — до 200 м, 2 класса — до 300 м, 1 класса — до 500 м. Небольшие размеры СР-3 способствуют скрытному ношению. Позднее был разработан модернизированный вариант СР-3М, который должен был объединить в себе достоинства СР-3, ВСС и АС.

Устройство СР-3 в целом аналогично АС «Вал»: газоотводная автоматика и запирание ствола затвором на 6 боевых упоров. СР-3 не имеет возможности использовать глушитель. УСМ ударникового типа также аналогичен «Валу» и позволяет вести огонь одиночными и непрерывными очередями. Предохранитель и переводчик огня разделены: переводчик огня кнопочного типа расположен за спусковым крючком, а двусторонний предохранитель — на ствольной коробке. Вместо рукоятки затвора над цевьём имеется два движка, оттягиваемые назад пальцами. Складывающийся вверх-вперёд приклад выполнен штамповкой из стали, а пистолетная рукоятка и цевьё — из ударопрочной пластмассы.

СР-3М отличается возможностью использования глушителя, металлических магазинов на 30 патронов, установки оптических и ночных прицелов, позаимствованным у АС «Вал» складным влево рамочным прикладом, флажковым предохранителем, выполненным по типу СВД, и новым цевьём со складывающейся дополнительной рукояткой.

Технические характеристики СР-3М

Калибр: 9×39

Длина оружия: 675/410 мм

Длинна оружия с присоединенным ПБС: 970/700 мм

Длина ствола: 156 мм

Высота оружия: 270 мм

Ширина оружия: 64 мм

Масса без патронов: 2 кг.

Темп стрельбы: 900 выстр./мин

Емкость магазина: 10, 20 или 30 патронов

Штурмовые винтовки

www.armoury-online.ru

Автомат СР-3 «Вихрь» — убойная мощь при минимальном размере

Подробности
Категория: Стрелковое оружие
Опубликовано: 27.12.2016

СР-3 «Вихрь» — Малогабаритный автомат, предназначенный для спецподразделений. Из-за своего небольшого размера может применяться для скрытного ношения. Используется в полиции в борьбе с организованной преступностью, в антитеррористических операциях. В государственных или частных спецслужбах службах СР-3 применяется по охране видных деятелей, значимых личностей.

  1. История создания
  2. Характеристики
  3. Боеприпасы
  4. Модификации
  5. Преимущества

История создания

Интерес к этому виду орудия велик из-за специфики применения. Удачные решения разработанных видов миниатюрных автоматов, отличающихся убойной мощностью, существуют в России и за рубежом. Интересные модели на рубеже двух веков выпущены Тульским КБ приборостроения, отличающиеся простотой устройства, невысокой стоимостью и отличными характеристиками. В это же время был выпущен малогабаритный автомат (МА – таким было первоначальное название) СР-3 «Вихрь». Начало его разработки падает на девяностые годы 20-го века. Заказ поручили ЦНИИТочМаш из подмосковного Климовска. В 1994 году были произведены первые образцы. Проект разрабатывали конструктора В. Н. Левченко, А. Д. Борисов и, подключившийся позднее, А. И. Ташлыков. В серию «Вихрь» вошел в 1996 году. В качестве прототипа служила модель АС «Вал», разработанная также в Климовске в середине восьмидесятых. После многочисленных проверок в этом же, 96-ом году, СР-3 был принят на вооружение в подразделения «силовиков» РФ.

Технические характеристики

  • Габаритные размеры этого компактного автомата впечатляют:
  • Длина:
    • 360 мм в сложенном состоянии
    • 610 мм – с прикладом
  • ствол имеет длину 156 мм.
  • Вес без магазина всего 2 килограмма.
  • Скорострельность —  900 выстрелов в минуту.
  • Прицельное расстояние 200 метров
  • Начальная скорость пули – 295 м/сек.



Боеприпасы

В «Вихре» используются два типа патронов СП-5, снайперский, и СП-6, бронебойный, калибром 9 мм. Они располагаются в секторном магазине в количестве 10/20 штук. Такие патроны применяются также в АС «Вал» и ВСС «Винторез».

Мощь бронебойных патронов калибра 9 х 39 мм позволяет поражать противника из СР-3 «Вихрь» в бронежилетах 3-го класса на расстоянии до 200 метров, индивидуальные средства суперзащиты пятого класса не спасут от СП-6 на пятидесятиметровой дистанции. Автомат удобен при боях в городской черте, ведении огня на короткой дистанции, с автотранспорта, служит для поражения живой силы противника и небронированной техники. Компактное оружие, сходное по размерам с пистолет-пулеметом, значительно превосходит его по мощности. В конструкции он сохранил лучшие качества своего предшественника «Вала»: автоматический режим газоотводного двигателя, схема работы затвора, принцип работы УСМ (ударно-спускового механизма).

В СР-3 «Вихрь» проведены работы, которые значительно улучшили эксплуатацию оружия. Выбирать режим ведения огня возможно при помощи продольной кнопки, находящейся сзади спускового крючка. Возможны варианты одиночной стрельбы и автоматическими очередями. Рычаг предохранителя располагается с обеих сторон устройства.  Приклад, выполненный из штампованного металла, складывается кверху. Некоторые элементы автомата сделаны из жесткого пластика: цевье, пистолетная рукоятка.  Для прицела используется открытая регулируемая мушка и переходной (100 и 200 м) целик.

class=»eliadunit»>

Модификации

Замечания, которые были высказаны в адрес СР-3 после первых испытаний, были учтены в модели СР-3 «Вихрь» М. В новой варианте автомата, унифицированного с малогабаритными АС и ВСС увеличился объем магазина – 30 патронов, появилась возможность использовать глушитель, размещения прицелов ночного видения. Для удобства стрельбы установлена дополнительная рукоятка с цевьем, которую можно сложить. Ручка предохранителя расположена справа, как на АС «Вал».

Преимущества

Достоинствами СР-3 и его модификации являются:

  • Компактность.
  • Небольшой вес и размеры позволяют скрывать его под одеждой и использовать в помещениях, вести огонь на коротких дистанциях.
  • Убойная мощь. Применение бронебойных пуль существенно усиливает поражающий эффект.
  • Удобство оружия. Относительно простое устройство «Вихря» и преемственность предшествующих моделей способствует скорости обучения воинов этой технике, облегчает использование.

СР-3, несмотря на большое количество аналогичных малогабаритных автоматов, имеет неплохую перспективу.



class=»eliadunit»>

tehnorussia.su

СР-3, СР-3М «Вихрь»

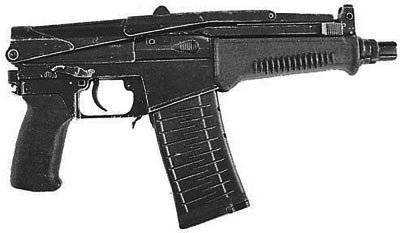

Малогабаритный автомат СР-3 «Вихрь», приклад сложен

Малогабаритный автомат СР-3 «Вихрь», приклад разложен

Малогабаритный автомат СР-3М «Вихрь» раннего образца с магазином на 20 патронов, приклад разложен

Малогабаритный автомат СР-3М «Вихрь» с магазином на 20 патронов, съемным глушителем и оптическим прицелом

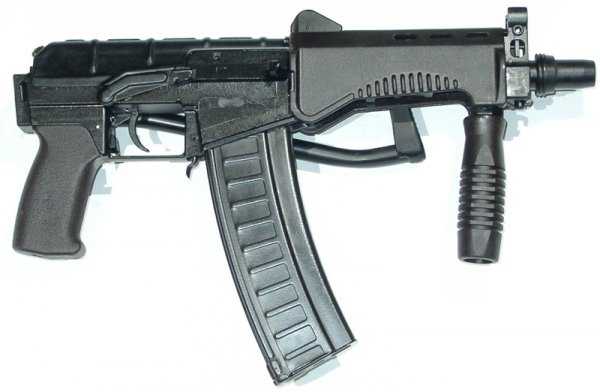

Малогабаритный автомат СР-3М «Вихрь» с магазином на 30 патронов, приклад сложен, передняя рукоятка разложена

Малогабаритный автомат СР-3 «Вихрь» (первоначально был известен как МА — Малогабаритный Автомат) был разработан к началу 1990х годов в ЦНИИ Точного Машиностроения (г. Климовск) на базе специального  бесшумного автомата АС «Вал».

Основным назначением МА являлось использование его в качестве оружия скрытого ношения для специальных подразделений, занимающихся охраной государственных деятелей, борьбой с организованной преступностью и терроризмом, а также в качестве потенциального оружия самообороны для военнослужащих.

Автомат имеет весьма небольшие размеры, сравнимые с размерами пистолетов-пулеметов, однако заметно превосходит их по огневой мощи за счет использования специальных бронебойных патронов СП-6 калибра 9мм (9х39мм). Благодаря этим патронам СР-3 позволяет успешно бороться с противником в индивидуальных средствах зажиты (бронежилетах) вплоть до 3 класса защиты по ГОСТ на дальностях до 200 метров.

Небольшие размеры и «обтекаемая» форма позволяют носить оружие скрытно, под верхней одеждой, и применять в стесненных условиях, например из салона автомобиля или в толпе.

В отличие от прародителя, бесшумного автомата АС, СР-3 не имеет глушителя и не предусматривает его крепления, что позволило существенно сократить размеры оружия.

Тем не менее, за счет использования патронов СП-6 уровень звукового давления при стрельбе позволяет комфортно использовать это оружие даже при стрельбе в замкнутых пространствах. В настоящее время автоматы СР-3 состоят на вооружении различных силовых структур России.

В соответствии с требованиями заказчиков, базе автомата СР-3 в ЦНИИ ТочМаш был разработан его усовершенстованный вариант СР-3М, отличающийся большей универсальностью в использовании и являющийся прямым конкурентом тульскому автомату 9А-91 того же калибра.

Автомат СР-3М получил более удобные органы управления оружием, цевье и приклад, новый магазин увеличенной до 30 патронов емкости и возможность установки быстросъемного глушителя звука выстрела. Автоматы СР-3М уже поставляются для вооружения подразделений МВД и ФСБ России. Кроме того, ведется их дальнейшее совершенствование на предмет дальнейшего повышения удобства оружия и его универсальности.

Устройство основных механизмов СР-3 в целом аналогично автомату АС.

СР-3 использует ту же схему автоматики с газоотводным двигателем и запиранием поворотом затвора, на 6 боевых упоров. Ствол СР-3, в отличие от АС, отверстий для отвода пороховых газов в глушитель, как и самого глушителя, не имеет.

Ударно-спусковой механизм СР-3 — ударниковый, аналогичен по устройству УСМ автомата АС, однако органы управления УСМ несколько изменены. В частности, рычажок предохранителя вынесен на обе стороны оружия и сделан более удобным в обращении. Переводчик режимов огня выполнен в виде поперечной кнопки, расположенной в задней части спусковой скобы, позади спускового крючка, и обеспечивает ведение огня одиночными выстрелами или очередями. Рукоятка затвора заменена двумя движками, вынесенными в переднюю часть оружия, над цевьем. Взведение затвора осуществляется при захвате этих движков пальцами и оттягивании их назад.

Такая схема принята для уменьшения толщины оружия и боле комфортного скрытого ношения, хотя и делает перезарядку несколько менее удобной.

Пистолетная рукоятка и цевье выполнены из пластика, приклад штампованный из стали, складывается вверх — вперед, и в сложенном виде располагается поверх ствольной коробки. Прицельные приспособления включают в себя мушку в передней части оружия и перекидной двухпозиционный целик на крышке ствольной коробки.

Питание патронами осуществляется из коробчатых пластиковых двухрядных магазинов на 10 или 20 патронов от автомата АС или снайперской винтовки ВСС. Для стрельбы могут использоваться как бронебойный патрон СП-6, так и «снайперский» патрон СП-5.

Автомат СР-3М отличатеся от СР-3 в следующем: рукоятка взведения затвора жестко закреплена на затворной раме справа. Предохранитель выполнен на правой стороне оружия аналогично автомату АС. Приклад скелетной конструкции, складной вбок, также по типу автомата АС. В цевье встроена дополнительная складная рукоятка для удержания оружия.

На левой стороне ствольной коробки выполнены посадочные места для установки кронштейна с оптическим или ночным прицелом. На дульной части ствола расположена специальная муфта, на которую крепится специальный быстросъемный глушитель. Автомат СР-3М может использовать как 10- и 20-зарядные пластиковые магазины от АС и СР-3, так и специально для него разработанный металлический магазин на 30 патронов.

spec-naz.org

Малогабаритный автомат СР-3 «Вихрь»

Отсутствие малогабаритного оружия составляло большую проблему для Советской армии и других военных и военизированных структур СССР, а потом и России. Предпринималось несколько попыток решить ее, но, имея в распоряжении только пистолетный патрон 9×18 мм от пистолета Макарова, удалось создать лишь несколько паллиативных образцов, не отвечающих поставленным задачам по дальности стрельбы, останавливающему действию и бронепробиваемости.

Лишь в конце 1980-х годов с разработкой патронов 9×39 мм — СП-5 и СП-6 — появилась возможность создать малогабаритное оружие с нужными характеристиками. Поскольку у специалистов ЦНИИточмаш опыт работы с новыми патронами был, — логично, что они первыми и приступили к разработки малогабаритного оружия под эти патроны. Работы возглавил А.Д.Борисов. Автомат, получивший название СР-3 «Вихрь», был разработан в 1994 году, а в серийное производство пошел в 1996, правда, большими партиями СР-3 «Вихрь» никогда не выпускался.

Прототипом СР-3 «Вихрь» послужил ранее созданный в ЦНИИточмаш бесшумный автомат «Вал». Конструктивно оба образца очень схожи. Главное отличие СР-3 «Вихрь» от прототипа — отсутствие интегрированного в конструкцию глушителя. Вместе с тем ствол нового образца стал еще короче, чем ствол АС «Вал» — всего 156 мм. По сути, от ствола АС «Вал» просто отрезали ближнюю к дулу часть с отверстиями для отвода газов.


Фото: zonwar.ru

Автоматика СР-3 «Вихрь» — точно такая же, как у АС «Вал», то есть работает за счет отвода газов из ствола. Затвор запирается на шесть боевых упоров за выемки в утолщенной казенной части ствола. Ударно-спусковой механизм также аналогичен конструкции, примененной в АС «Вал», — ударникового типа с собственной возвратной пружиной в задней части.

Общие конструктивные решения, примененные в СР-3 «Вихрь» первых серий, подчинены требованиям силовых структур к оружию скрытного ношения. Так, привычный рычаг взведения затвора отсутствует — он заменен скобой, движущейся поверх газоотводной трубки. Для взведения автомата нужно нажать на кнопки на боковинах скобы и отвести ее назад. Такой способ крайне неэргономичен, требует больших усилий от стрелка и определенной тренировки в быстром приведении автомата в боевое положение. Однако такая конструкция позволяет освободиться от подвижных выступающих частей и вести огонь в очень стесненных обстоятельствах, не боясь, например, зацепить подвижным рычагом складки одежды — скоба взведения механически с затворной рамой никак не связана и при стрельбе остается неподвижной.

Рычаг предохранителя размещен на ствольной коробке — он двусторонний, то есть выведен на обе стороны автомата. Переводчик режимов огня конструктивно такой же, как у АС «Вал», но переключатель выполнен не в виде двухпозиционного переключателя, а в виде подвижной планки, концы которой выведены несколько позади спускового крючка и напоминают кнопки. Исходное положение, когда планка переводчика смещена вправо, означает одиночный огонь, если планка сдвинута влево — автоматический огонь. Концы планки выступают над поверхностью автомата, так что можно на ощупь определить, какой режим ведения огня включен в данный момент.

Прицельные приспособления у СР-3 «Вихрь» самые примитивные — перекидной целик и мушка. Перекидной целик высокий — прицеливаться из автомата можно даже при сложенном прикладе. Сам приклад стальной, с подвижным складным затыльником, и складывается поверх автомата.


Фото: zonwar.ru

В таком виде автомат СР-3 «Вихрь» в 1996 году был принят на вооружение главным образом ФСО РФ — автомат подходил идеально для скрытого ношения, его патрон обладал высоким останавливающим действием и достаточной пробивной способностью, причем на довольно значительных дистанциях. Для армейских подразделений и тех служб, в которых не предполагалось скрытного ношения оружия, автомат был слишком сложен и неудобен. Поэтому было принято решение о создании нового образца на основе того же АС «Вал». Такой вариант получил название СР-3М.

Автомат СР-3М представляет собой фактически АС «Вал», но с укороченным стволом без глушителя — таким же, как на исходном СР-3 «Вихрь», и с теми же прицельными приспособлениями. Для удобства удержания на цевье добавили рукоятку, а для взведения автомата вернули привычный рычаг на затворной раме.

Предохранитель ввели такой же, как у АС «Вал», — рычаг справа на ствольной коробке, запирающий ход спускового крючка и движение затворной рымы. Переводчик режимов огня приобрел прежнюю форму двухпозиционного переключателя, расположенного за спусковым крючком.

Приклад приобрел обычную форму. Он складной — складывается влево, так что огонь можно вести и при сложенном прикладе. На левой стороне ствольной коробки — такие же выступы, как и у ВСС «Винторез» для крепления дополнительных прицелов, — может использоваться вся гамма дневных и ночных прицелов, предназначенных для ВСС «Винторез», или кронштейн с планкой Пикатинни для множества прицельных приспособлений.


Фото: zonwar.ru

В довершение, короткий ствол получил муфту для крепления глушителя, конструктивно схожего с тем, что применяется на бесшумных системах АС «Вал» или ВСС «Винторез».

Наконец, в дополнение к пластиковым магазинам на 10 или 20 патронов от СР-3 «Вихрь» и АС «Вал» для СР-3М был разработан специальный металлический магазин на 30 патронов.

defendingrussia.ru
