ОЦ-14 «ГРОЗА». Стрелковое оружие России. Новые модели

Во время беспорядков в Чечне появились снимки, сделанные агентствами новостей, на которых были изображены военнослужащие российского Министерства внутренних дел, вооруженные оружием, по внешнему виду которого можно было предположить, что это модификация автомата Калашникова, выполненная по компоновке «булл-пап». Однако подробной информации о новой системе пришлось ждать довольно долго. Как выяснилось впоследствии, новый компактный автомат принадлежал к семейству оружия ОЦ-14 «Гроза». ОЦ-14 является в прямом смысле семейством оружия, поскольку в зависимости от конкретной необходимости на ее основе можно сделать автомат, имеющий одну из четырех конфигураций. Новая система оружия получила распространение в войсках МВД задолго до того, как им пришлось действовать в Чечне, но именно во время этого конфликта она впервые получила известность; впоследствии этот автомат взяла на вооружение частей специального назначения Российская армия. ОЦ-14 будет оставаться на вооружении войск российских Министерства обороны и МВД достаточно долго. Причины этого станут понятны, когда читатель ознакомится с настоящим разделом.

История создания ОЦ-14 началась с мысли, выдвинутой Валерием Телешем, известным в первую очередь как создатель подствольных гранатометов ГП-25 и ГП-30. Телеш в полной мере оценил преимущества американского подствольного гранатомета М203, но решил, что это оружие обладает многими недостатками, не позволяющими эффективно использовать его в бою. Далеко не последний из недостатков заключался в том, что комбинация автоматической винтовки с гранатометом получалась очень громоздкой и тяжелой. Кроме того, Телеш считал, что добавление М203 нарушает балансировку винтовки, которой становится очень трудно пользоваться по прямому назначению. Поэтому он начал работу над созданием единой системы вооружения, обладающей всеми желаемыми качествами оружия для ближнего боя. В качестве отправной точки был взят стандартный автомат Калашникова. Телеш и конструктор по имени Юрий Лебедев начали работы над новым оружием в декабре 1992 года; меньше чем через год были готовы первые опытные образны, и уже в начале 1994 года ОН-14 был готов к серийному производству – примечательное достижение для такой сложной системы.

Первоначально замысел состоял в том, чтобы сделать оружие, способное использовать боеприпасы четырех типов: 5,45×39 мм, 5,56×45 мм, 7,62×39 мм и 9×39 мм. Последний патрон используется в некоторых видах российского специального оружия и подробно описан в главе, посвященной боеприпасам.



Система вооружения ОЦ-14 «Гроза». Вверху: Базовая модификация ОЦ-14-4А «Гроза». В центре: Специальный автомат ОЦ-14-4А-01 «Гроза». Внизу: Компактная модель ОЦ-14-4А «Гроза».

Отдельные компоненты системы вооружения ОЦ-14-4А «Гроза».

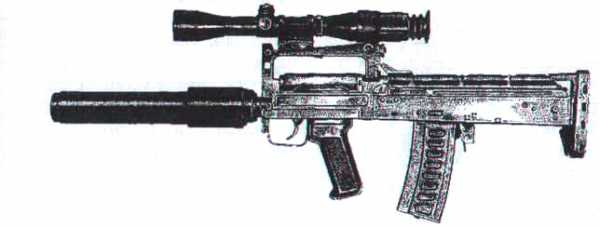

Модификация для выполнения специальных заданий ОЦ-14-4A-03 «Гроза».

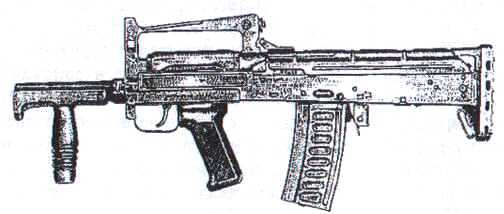

Базовая модификация ОЦ-14-4А «Гроза», вид слева. Видны переводчии режима «автомат – гранатомет» над спусковой скобой, холостая граната и граната ВОГ-25П.

Базовая модификация ОЦ-14-4А «Гроза», вид справа.

Модификация «Грозы» с укороченным стволом.

ОЦ-14-4А-01 под патрон 9×39 мм.

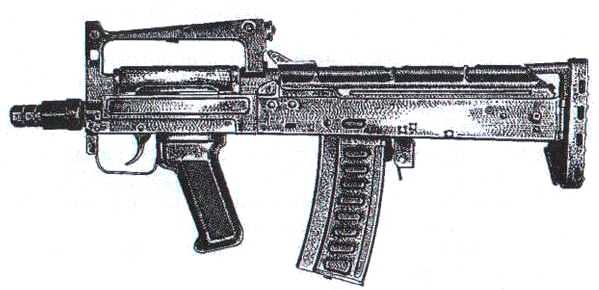

Компактная модификация системы ОЦ-14-4А-02 «Гроза».

Модификация для выполнения специальных заданий ОЦ- I4-4A-03 «Гроза», вид с левой стороны.

Телеш и Тульский оружейный завод были уверены, что создали замечательное оружие, однако никто не обратил на него внимания. Казалось, ОЦ-14 уготовлена судьба многих других образцов российского стрелкового оружия – пыльная полка в заводском музее оружия. Однако, по-видимому, в самую последнюю минуту ОЦ-14 заметило российское Министерство внутренних дел, которому потребовалось компактное оружие для боевых действий в городских кварталах. ОЦ-14 был отправлен на испытания, и выяснилось, что это именно то оружие, которого искали войска МВД. Система была принята на вооружение сил быстрого реагирования и милиции особого назначения. Именно в руках бойцов этих подразделений ОЦ-14 и был впервые представлен широкой общественности в Чечне.

После этого на новое оружие обратили внимание не только средства массовой информации, но и Министерство обороны России, которому также требовалось подобное оружие. По результатам испытаний Министерство обороны для частей спецназа выбрало ОЦ-14 в модификации под патрон 7,62×39 мм. Основным отличием между модификациями для армии и МВД является калибр: военные предпочли патрон 7,62×39 мм, а не 9×39 мм. (Позднее я объясню, почему система вооружения ОЦ-14 сделана именно под эти калибры.)

Система ОЦ-14 предлагается производителем в алюминиевом футляре для транспортировки и хранения, в котором также имеется все необходимое оборудование, которое может понадобиться для выполнения любой мыслимой операции. Имеется две различные пистолетные рукоятки со спусковым устройством в сборе, одна на тот случай, если будет использоваться гранатомет ГП-25/30, и другая на тот случай, если гранатомет не устанавливается. Если система оснащена гранатометом, стрельба из гранатомета и автомата осуществляется с помощью одного спускового крючка. Переводчик на левой стороне ствольной коробки над рукояткой позволяет выбирать, из какого оружия будет вестись огонь. Если гранатомет снят, на ствол устанавливается дополнительная вертикальная рукоятка. В стандартную поставку входят глушитель и оптический прицел, устанавливаемый непосредственно на рукоятку для переноски. Имеется также быстроеьемный укороченный ствол для использования вместе с глушителем или в тех случаях, когда требуется особо компактное оружие. Любопытно: каждая конфигурация ОЦ-14 имеет собственное обозначение. Полное обозначение базовой модификации с установленным гранатометом – ОЦ-14-4А. Если гранатомет снят, обозначение меняется на ОЦ-14-4A-01 При замене ствола на укороченный обозначение становится ОЦ-14-4А-02. Добавление глушителя меняет обозначение на ОЦ-14-4А-03. Вероятно, отдельные обозначения для каждой конфигурации нужны для того, чтобы быстро извещать бойцов специальных подразделений, какое именно оружие им понадобится для выполнения данного задания. В этом случае руководство может с определенной степенью секретности передавать эту информацию по открытому каналу связи.

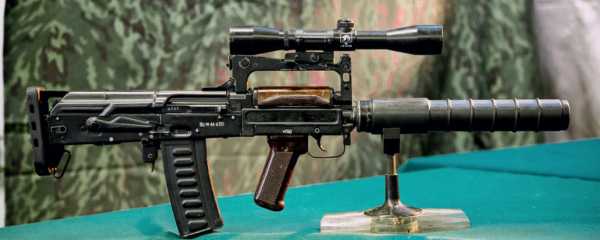

Модификация для выполнения специальных заданий ОЦ-14-4А-03 «Гроза», вид с правой стороны.

Автомат «Гроза» под патрон 7,62×39 мм с оптическим прицелом ПСО-1 (вероятно, ранняя модель или опытный образец). На вставке показана планка для установки ПСО-1 сбоку ствольной коробки.

«Гроза» с коммерческим оптическим прицелом (обратите внимание, что у нижней модели отсутствует планка для установки прицела ПС0-1).

Как уже упоминалось, в стандартную поставку ОЦ-14 входит глушитель. Подразделения специального назначения пользуются такими устройствами для обеспечения скрытности операции – глушители значительно уменьшают шум выстрела и ликвидируют вспышку. При выполнении особого задания может возникнуть необходимость быстро установить или снять приспособление для бесшумной стрельбы. В системе ОЦ-14 это решается с помощью специального разъема с разорванной резьбой. Применение глушителя также требует использования специальных боеприпасов, убойная сила которых не требует высокой скорости пули. Пуля, покидающая дуло со сверхзвуковой скоростью, неизбежно издает громкий щелчок при прохождении звукового барьера. В этом случае использование глушителя лишь частично решает проблему борьбы со звуком. Полностью подавить шум выстрела можно только при использовании дозвуковых боеприпасов, однако обычная легкая пуля обладает большой убойной силой только вследствие своей высокой скорости; на дозвуковых скоростях такие пули становятся практически совершенно безвредными. Поэтому российские оружейники разработали для специального бесшумного оружия особый патрон 9×39 мм. Также разработан специальный бесшумный боеприпас 7,62×39 мм, более дешевый в производстве. Кроме того, в учебных целях из оружия под такой бесшумный боеприпас можно стрелять обычными патронами 7,62×39 мм. Именно этим объясняется то, что Министерство обороны России выбрало для вооружения войск спецназа модификацию ОЦ-14 под патрон 7,62×39 мм. Как уже говорилось, оба этих патрона будут подробно описаны в главе, посвященной боеприпасам.

Система ОЦ-14 предназначена не для обычной пехоты, а для подразделений специального назначения. Согласно статье в одном российском периодическом издании, это оружие «для профессионалов высокого класса». Каким бы ни было предназначение этой системы, ОЦ-14 – легкое, компактное универсальное оружие, в котором применены интересные технические решения. Несомненно, в течение ближайших лет оно будет оставаться в арсенале войск спецназа и специальных подразделений Министерства внутренних дел.

ХАРАКТЕРИСТИКИ ОЦ-14 «ГРОЗА»

  Армейская модификация Модификация для МВД
Калибр 7.62×39 мм 9×39 мм
Принцип действия автоматики отвод газов, выбор режимов огня отвод газов, выбор режимов огня
Вес 3,1 кг 2,7 кг
Длина 700 мм 580 мм
Длина ствола = 450 мм = 300 мм
Прицельная дальность 600 м 400 м
Темп стрельбы 750 выстрелов в минуту 700 выстрелов в минуту
Емкость магазина 30 патронов 20 патронов
Прицельное устройство мушка с намушником; прицел открытый, гривка с прорезью мушка с намушником; прицел открытый, гривка с прорезью

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

достоинства и недостатки :: SYL.ru

В конце восьмидесятых годов во время выполнения боевых заданий сотрудниками спецназа России применялись такие стрелково-гранатометные комплексы, как «Тишина» и «Костер». Как показал опыт проведения спецопераций, данные модели имели свои недостатки. Спецназ ФСБ и внутренних войск МВД нуждался в аналогичном, но усовершенствованном оружии. Им стал автоматно-гранатометный комплекс ОЦ-14 «Гроза».

О создателях

Комплекс «Гроза» ОЦ-14 разрабатывался в городе Туле, в ЦКБИ (Центральное конструкторско-исследовательское бюро). Индексом ОЦ обозначаются все модели оружия, созданные на тульском оружейном заводе. Индекс МЦ используется для маркировки спортивных и охотничьих моделей оружия. Главные конструкторы комплекса: Валерий Телеш и Юрий Лебедев. 1992-й стал годом начала работы над ОЦ-14 «Гроза». Спустя два года конструкторами были представлены первые прототипы.

Планы разработчиков

В ходе испытаний комплексов «Тишина» и «Костер» разработчики выявили несколько существенных недостатков, которые надлежало исправить. Эти две модели поначалу имели плохую балансировку и обладали слишком большим весом, что негативно отражалось на мобильности их модульных конструкций. К тому же использование в ближнем бою этих комплексов было небезопасно для самого стрелка: оружие очень сильно рикошетило. ОЦ-14 «Гроза» должен был стать максимально компактным и мобильным оружием, с высокой пробивной способностью, очень эффективным и безопасным в ближнем бою.

Что было предпринято?

Базой ОЦ-14 «Гроза» стал АКС-74У, который хорошо себя зарекомендовал в ВДВ. Вопрос компактности комплекса удалось решить, уменьшив длину «десантного» автомата. Для этой цели разработчиками ОЦ-14 «Гроза» была использована схема «булл – пап». Она позволяет располагать магазин с боеприпасами не перед рукояткой, а за ней. 750 мм — такую длину с разложенным прикладом имеет «десантный» автомат. «Гроза» ОЦ-14 за счет применения системы «булл-пап» получила необходимую компактность. Размер комплекса не превышает 600 мм.

Перед конструкторами ставилась задача: оснастить новое оружие гранатометом ГП-25. Нередко военнослужащие отрицательно отзывались о ГП -25. По их мнению, данный гранатомет, интегрированный в АК, сильно утяжелял переднюю часть автомата, чем затруднял процесс стрельбы. Решить эту проблему удалось путем утяжеления задней части оружия. Кроме того, были удалены пистолетная рукоятка, спусковая скоба и спусковой крючок. Это значительно облегчило гранатомет ОЦ-14 «Гроза». Фото внизу представляет особенности внешнего оформления данного комплекса.

Модульность конструкции

Оружие представляет модульный комплекс. Кроме гранатомета, к нему в комплекте прилагаются:

  • Передняя тактическая рукоятка. При необходимости гранатомет можно снять и установить рукоять. Это даст возможность бойцу применять данное оружие как штурмовой автомат. Данная конструктивная особенность по достоинству оценена служащими частей спецназа: оружие очень эффективно при стрельбе как на короткой, так и на средней дистанции.
  • Приборы бесшумной стрельбы. Они дают возможность использовать комплекс для тихого уничтожения группы противника. Данные приборы можно использовать и в ночное время: при стрельбе устраняется не только сам звук, но и дульная вспышка. Имея такой «глушитель», боец может спокойно пользоваться прибором ночного видения: во время стрельбы слепить его ничего не будет.
  • Оптические прицелы. Позволяют устранять врага на большом расстоянии.

Модульная конструкция комплекса дает возможность бойцу владеть тремя различными единицами оружия.

Боеприпас

ОЦ-14 специально разрабатывался под боеприпас 9х39 мм. С самого начала оружейными конструкторами планировалось использовать для «Грозы» патроны 7,62 мм. Но поскольку оптимальная дистанция, на которую он рассчитан, составляет до 800 метров, боеприпас 7,62 мм тульские оружейники посчитали опасным для стрельбы в замкнутых пространствах. Поскольку новый комплекс создавался в первую очередь для боя на близких дистанциях и в городских условиях, то выбор пал на патрон 9х39 мм. Его уже использовали для такого российского специального оружия, как автоматы «Вал», «Вихрь», снайперские винтовки «Винторез». Популярность этого патрона объясняется тем, что он обладает дозвуковой скоростью, позволяющей применять боеприпас в оружии, оснащенном ПБС. Используя патрон 9х39 мм и оружие с «глушителем», стрелок остается незамеченным: с расстояния десяти метров от него слышен только еле различимый щелчок. Еще больше шансов остаться незамеченным у бойца, выполняющего снайперскую стрельбу из данного комплекса в боевых условиях или в оживленной городской обстановке.

Что собой представляет пуля?

Патрон 9х39 мм оснащен длинной и тяжелой девятимиллиметровой пулей. Попадая в тело противника, она оказывает очень мощный останавливающий эффект. За счет термоупрочненного стального сердечника, пуля спокойно пробивает стальную пластину (толщина 0,8 см) и бронежилет, имеющий третий уровень защиты. Такого результата не удавалось достичь с автоматом Калашникова, использующего калибр 7,62 мм. Подобная убойность боеприпаса позволяет применять комплекс как идеальное оружие в ближнем бою.

Сильные стороны оружия

К достоинствам комплекса относятся:

  • Оружие компактно и имеет небольшую массу.
  • Комплекс за счет схемы «булл–пап» хорошо сбалансирован. В результате во время стрельбы ствол не подбрасывает.
  • По надежности комплекс не уступает автомату Калашникова.
  • Дозвуковая скорость пули обеспечивает бесшумную стрельбу.
  • Боеприпас характеризируется достаточной убойностью и высоким останавливающим действием.
  • Комплекс «Гроза» обладает хорошей кучностью. Высокая скорострельность позволяет его использовать в качестве эффективного стрелкового оружия.
  • Конструкция комплекса позволяет бойцу пользоваться комплексом как автоматом, гранатометом и снайперской винтовкой.

Какие имеются недостатки?

К слабым сторонам комплекса относят:

  • Из–за короткой прицельной линии процесс прицеливания затруднен.
  • У стрелка часто возникают трудности во время смены магазина. Причиной является применение схемы «булл-пап».
  • Автоматный магазин имеет небольшую вместительность.
  • Процесс перехода с гранатомета на автомат и обратно замедлен.
  • Для оптических и ночных прицелов необходимо устанавливать дополнительные крепления «ласточкин хвост».
  • Экстракция гильз осуществляется вправо. В результате использовать левое плечо (традиционное для стрелкового оружия) невозможно.
  • При стрельбе очередью пространство возле лица бойца сильно насыщено пороховыми газами.

Модели

Оружие адаптировано к любым боевым ситуациям. В зависимости от обстановки, стрелок может использовать базовый ОЦ–14–4А в следующих вариантах:

  • Штурмовые автоматы (ОЦ–14 4А–01). Оружие готово к применению после отсоединения гранатомета, надульника и замены в пистолетной рукояти спускового крючка аналогичным вариантом, оснащенным одним толкателем.

  • Компактные штурмовые автоматы (ОЦ–14 4А– 02). Надульник заменен простой втулкой. За счет малогабаритности оружие удерживается одной рукой. В случае если для стрельбы необходимо упереть приклад в плечо, то руку, удерживающую оружие, нужно поддерживать другой. Как свидетельствуют отзывы бойцов, стрелять таким способом неудобно, чего нельзя сказать об оружии, в котором предусмотрено цевье. Тем не менее, применение штурмового малогабаритного автомата очень эффективно на небольших дистанциях.

  • Специальные штурмовые автоматы (ОЦ–14– 4А – 03). Надульник заменяется ПБС и оптическим прицелом. Покрытие «глушителей» представляет собой резиновый кожух. ПБС может быть использован как цевье.

Для выполнения боевых задач армейским спецназом Российской Федерации используются штурмовые автоматы ОЦ-14. «Гроза-4» — стрелково–гранатометные комплексы применяется спецназначенцами МВД РФ. Большое количество укрытий и малые дистанции – типичная обстановка, характерная для городских условий. Именно для боя в ограниченном пространстве и был создан комплекс ОЦ–14 «Гроза».

Страйкбол: небоевая модель

Сегодня рынок «русского» оружия для страйкбола представлен такими моделями, как «Вал» и «Винторез». Недавно компанией– производителем GHK Airsoft, специализирующейся на изготовлении небоевого развлекательного оружия, запланирован выпуск такого изделия, как страйкбольный ОЦ-14 «Гроза». Это будет первый стайкбольный «калаш» с системой «булл-пап», в котором предусмотрены следующие характеристики:

  • Цевье из алюминия.
  • Тело автомата из стали.
  • Боевая комплектация магазина будет состоять из 40 6-миллиметровых шариков.
  • Без ПБС длина оружия будет составлять 49 см.
  • Внутренний ствол будет иметь длину 24,5 см.
  • Масса оружия – 3 кг 300 г.
  • Скорострельность – до 120 м/сек.
  • Для оружия предусмотрено одиночный и автоматический режимы огня.

В комплекте к страйкбольному ОЦ-14 «Гроза» прилагается:

  • магазин;
  • инструкция;
  • лоадер.

Заключение

Свое боевое крещение ОЦ-14 «Гроза» получил в Чечне. Несмотря на то что в первую чеченскую кампанию данный комплекс использовался российским спецназом как очень эффективное оружие, в массовое производство он не попал. Сегодня данный комплекс производится очень небольшими партиями. Используется ОЦ-14 «Гроза» служащими спецназа Министерства внутренних дел и личной охраной президента России.

www.syl.ru

ОЦ-14 Гроза — автоматно-гранатометный комплекс, история создания и боевое применение, калибр, особенности, преимущества и недостатки конструкции

ОЦ-14 «Гроза» – российский стрелково-гранатометный комплекс, который был разработан в начале 90-х годов для бойцов специальных подразделений ФСБ, МВД и вооруженных сил. Его созданием занимались специалисты тульского ЦКИБ СОО. Данное оружие представляет собой довольно необычную модификацию автомата ОЦ-12, который, в свою очередь, был построен на базе хорошо всем известного АКС-74У. «Гроза» выполнена по схеме булл-пап.

Так как автомат «Гроза» был разработан для специальных служб, то долгие годы он был окутан ореолом секретности и таинственности, что, впрочем, не помешало этому оружию быть широко представленным в компьютерных играх и фантастических книгах. Так, например, в знаменитой «стрелялке» S.T.A.L.K.E.R ОЦ-14 – это один из самых желанных типов оружия, который дает игроку весомые преимущества при прохождении локаций. Существует и страйкбольный вариант автомата…

Однако, если говорить о настоящем боевом оружии, то автоматно-гранатометный комплекс ОЦ-14 «Гроза» – мощное средство поражения живой силы противника, особенно эффективное в условиях ближнего городского боя. ОЦ-14 имеет модульную конструкцию, благодаря которой можно быстро получить различные варианты конфигурации оружия. Из него можно сделать штурмовой автомат, снайперскую винтовку или малогабаритное бесшумное оружие. Кроме глушителя и оптического прицела, на ОЦ-14 можно установить лазерный целеуказатель, тактический фонарь, другие обвесы…

А так как этот комплекс был создан на базе АКС-74У, то он может похвастать знаменитой надежностью автомата Калашникова и на 70% унифицирован с ним по деталям. Еще можно добавить, что в любом варианте ОЦ-14 обладает такими важнейшими качествами, как компактность, маневренность, удобство в транспортировке и высокая эффективность.

ОЦ-14 был принят на вооружение в 1994 году, его боевым крещением стала первая война в Чечне. Применялась «Гроза» и во время второй чеченской кампании.

Как и для чего создавалась «Гроза»

Первый подствольный гранатомет М203 был создан в США и принят на вооружение в 1970 году. Он даже успел немного повоевать во Вьетнаме. А в 1978 году свой первый подствольник ГП-25 «Костер» получила и советская армия. Этот гранатомет, как и разработанный в середине 80-х годов ГП-30, устанавливался на различные модели автоматов Калашникова, значительно повышая их огневую мощь. В 70-е годы в СССР для специальных подразделений на базе АК были разработаны стрелково-гранатометные комплексы «Тишина» и «Канарейка». Правда, при размещении гранатомета под стволом существенно страдал баланс оружия – создавался постоянный перевес в сторону дульного среза.

В начале 90-х годов два конструктора тульского ЦКИБ ССО Ю. В. Лебедев и В. Н. Телеш занялись созданием нового стрелково-гранатометного комплекса, предназначенного в первую очередь для ведения ближнего боя. Ранее Телеш руководил разработкой советских подствольных гранатометов ГП-30 и ГП-25. Целью конструкторов было создание максимального компактного оружия с хорошей пробивной способностью, которое бы одинаково эффективно могло бы поражать и групповые, и одиночные цели. Кроме того, комплекс изначально задумывался универсальным, что можно было обеспечить модульностью его конструкции. Любопытно, что первоначально разработка ОЦ-14 велась в инициативном порядке…

Основная идея оружейников была проста: не навешивать гранатомет на штатный автомат, а создать комплекс, в конструкции которого его установка учитывалась бы изначально. Таким образом они хотели избежать проблемы с балансом оружия.

За основу будущего комплекса были взяты укороченный автомат АКС-74У – отлично зарекомендовавший себя в ВДВ – и проверенный временем гранатомет ГП-25. Главной особенностью данного автомата является его компактность – со сложенным прикладом его длина составляет всего лишь 490 мм. Чтобы новый комплекс получился таким же миниатюрным, разработчики решили выполнить его по схеме булл-пап – со спусковым крючком, расположенным перед магазином. При этом схема работы автоматики, конструкция УСМ и принцип запирания канала ствола не изменилась – все как у старого, доброго автомата Калашникова.

Для сохранения нормального баланса оружия его создателям пришлось максимально облегчать гранатомет ГП-25.

В 1994 году новый ОЦ-14 впервые был представлен широкой публике. Годом ранее в Туле было развернуто серийное производство оружия.

ОЦ-14 использовал специальные бесшумные патроны 9×39 мм, которые также применяются в снайперской винтовке ВСС («Винторез») и в автоматах «Вал» и «Вихрь». Для армейского спецназа и войсковой разведки была разработана модификация оружия под патрон 7,62×39 мм. Однако из-за избыточной мощности этого боеприпаса данный вариант оружия не получил распространения.

Боевым крещением для «Грозы» стала первая чеченская кампания. Можно сказать, что на ней были проведены войсковые испытания этого комплекса. В реальных боевых условиях оружие показало себя с хорошей стороны. Особенно эффективен комплекс был в городских условиях. Для чеченских сепаратистов ОЦ-14 «Гроза» был желанным трофеем.

Модификации комплекса ОЦ-14 «Гроза»

ОЦ-14 «Гроза» – это настоящий боевой конструктор, пригодный на все случаи жизни. Гранатометный модуль можно быстро снять и на его место установить тактическую рукоять, превратив ОЦ-14 в штурмовой автомат, весьма удобный для боя на ближней дистанции. Кроме того, было разработано несколько вариантов комплекса под разные боеприпасы. Вот основные модификации ОЦ-14 «Гроза»:

  • ОЦ-14-1А. Комплекс с гранатометом для армейского спецназа под патрон 7,62×39 мм;
  • ОЦ-14-2А. Вариант оружия под боеприпас 5,45×39 мм;
  • ОЦ-14-3А. Модификация под патрон 5,56×45 мм НАТО;
  • ОЦ-14-4. Комплекс под бесшумный патрон 9×39 мм;
  • ОЦ-14-4А. Штурмовой вариант оружия с гранатометом под боеприпас 9×39 мм;
  • ОЦ-14-4А-01. Штурмовая модификация без гранатомета;
  • ОЦ-14-4А-02. Малогабаритный штурмовой автомат;
  • ОЦ-14-4А-03. Автомат штурмовой с оптическим прицелом и глушителем. Калибр 9 мм.

Наиболее массовыми являются модификации оружия под патрон 9×39 мм, остальные варианты комплекса широкого распространения не получили.

Описание конструкции оружия и ее основные особенности

ОЦ-14-4 «Гроза» – это индивидуальное оружие ближнего боя, которое включает в себя подствольный гранатомет и автомат. Его главные особенности обусловлены использованием боеприпаса 9×39 мм, компоновочной схемой булл-пап и модульностью конструкции.

Схема работы автоматики оружия в целом повторяет АКС-74У: пороховые газы отводятся через боковое отверстие в канале ствола, газовый поршень, объединенный с затворной рамой, имеет длинный ход, запирание ствола производится за счет поворота затвора. Правда, из-за использования патрона отличающимися баллистическими характеристиками конструкторам пришлось несколько изменить газоотводную систему оружия.

Ствол оружия имеет сухарные выступы, на которые может быть установлен надульник, муфта с прицелом гранатомета, пистолетная рукоять или глушитель. При установке гранатомета управление огнем оружия – как автомата, так и гранатомета – осуществляется с помощью его спускового механизма. Специальный переключатель позволяет бойцу выбирать, стрелять ему гранатами или пулями.

Прицельные приспособления вынесены на специальный мостик, который также служит ручкой для переноски оружия. Они состоят из мушки и секторного прицела с регулируемым барабаном. Кроме того, мостик используется для установки оптических и ночных прицелов. Гранатомет имеет отдельный рамочный прицел, он позволяет вести огонь по навесной и настильной траектории. Максимальная дальность стрельбы из гранатомета – 400 метров.

Сзади к ствольной коробке крепится затыльник приклада с резиновым амортизатором. Специальный зуб в его верхней части предотвращает срыв затыльника при стрельбе гранатами. Кожух гранатомета выполняет функции цевья оружия.

Боепитание автомата осуществляется из коробчатого магазина, в который вмещается 20 патронов. Экстракция гильз производится на правую сторону. Антабки для ремня расположены на затыльнике оружия и его ствольной коробке. Переводчик режимов огня полностью аналогичен АК и расположен на правой стороне оружия.

Гранатомет комплекса имеет конструкцию аналогичную ГП-25.

Вариант ОЦ-14 с автоматом и гранатометом считается базовым, но при желании комплекс можно использовать и в других модификациях. Так, например, чтобы превратить оружие в штурмовой автомат нужно снять гранатомет и надульник, а также рукоять и спусковой крючок. Вместо этого на оружие ставится другой надульник с пистолетной рукоятью. Это облегчает управление огнем и повышает дальность эффективной стрельбы.

Для модификации «штурмовой автомат малогабаритный» на место надульника устанавливается простая втулка. Установка глушителя превращает оружие в «специальный штурмовой автомат». В этом варианте глушитель выполняет функции цевья. Можно добавить, что снижению уровня шума дополнительно способствует дозвуковая скорость пули.

Транспортировка ОЦ-14 осуществляется в специальном пластиковом кейсе, в котором размещаются все его компоненты, а также принадлежности для ухода за оружием (шомпол, масленка и др.).

Основные достоинства и недостатки «Грозы»

Как и любое другое оружие, «Гроза» имеет и свои несомненные достоинства, и определенные недостатки. Впрочем, очевидных плюсов у этого комплекса гораздо больше, чем минусов. Итак, к достоинствам ОЦ-14 относятся:

  • Небольшая масса и компактность оружия. Модификация комплекса с гранатометом весит около 4 кг, а ее длина составляет 625 мм;
  • Хороший баланс и минимальный подскок после выстрела значительно повышает точность и кучность стрельбы;
  • Надежность комплекса, не уступающая автомату Калашникова;
  • Использование специальных дозвуковых патронов позволяет уменьшить факторы, демаскирующие стрелка;
  • Пуля калибра 9 мм имеет достаточное останавливающее и пробивное действие;
  • Прекрасная кучность огня оружия;
  • Модульность ОЦ-14 значительно увеличивает гибкость применения оружия.

Не сложно увидеть, что своим основным достоинствам «Гроза» главным образом обязана компоновочной схеме булл-пап, использованной в конструкции этого оружия. Однако именно она несет ответственность и за основные недостатки ОЦ-14:

  • Короткая прицельная линия затрудняет прицеливание;
  • Схема с задним расположением магазина затрудняет его замену. Да и емкость его (20 патронов) многие эксперты считают недостаточной;
  • Патрон 9×39 мм не слишком подходит для стрельбы на большие дистанции;
  • Из «Грозы» нельзя стрелять с левого плеча, потому что выброс гильз производится на правую сторону;
  • Основной источник пороховых газов находится непосредственно рядом с лицом стреляющего;
  • Без подствольного гранатомета центр тяжести комплекса смещается назад;
  • Еще одним недостатком ОЦ-14 иногда называют недостаточную мощность патрона 9×39 мм.

Основные характеристики оружия (ТТХ)

Модификация ОЦ-14-4А «Гроза»
Патрон 9х39
Выстрел ВОГ-25; ВОГ-25П
Масса, кг 4
Общая длина, мм 625
Темп стрельбы автомата, выст./мин. 700
Прицельная дальность гранатомета, м 400
Емкость магазина 20

warways.ru

Автомат ОЦ-14 «Гроза» | Военное оружие и армии Мира

НАЗВАНИЕ

ИСТОРИЯ ПРОИЗВОДСТВА

  • Конструкторы: В. Н. Телеш, Ю. В. Лебедев и Н. Мыскин
  • Страна: Россия
  • Год разработки: 1989

ХАРАКТЕРИСТИКИ

  • Масса: 3100 г (без гранатомета), 4100 г (с гранатометом), 600 г (масса глушителя), 360 г (масса оптического прицела)
  • Длина: 800 мм (без ПБС), 840 мм (с ПБС)
  • Длина ствола: 415 мм
  • Вид боепитания: магазин на 30 патронов
  • Патрон: 7,62 x 39 мм, 40 мм гранаты (В0Г-25 и В0Г-25П)
  • Начальная скорость пули: 720 м/с
  • Темп стрельбы: 750 в/мин
  • Прицельная дальность: 600 м

Модульный стрелковый комплекс ОЦ-14 -Гроза» был разработан в центральном конструкторско-исследовательском бюро спортивного и охотничьего оружия в Туле в 1989 г. ОЦ-14 -Гроза» на 70 % унифицирован с серией АК, что позволяет взаимозаменять детали при ремонте. Кроме того, он перенял от легендарной серии основные ее качества, главное из которых — высокая надежность.

Компоновка по схеме «булл-пап» обеспечивает ОЦ-14 «Гроза» компактность, а это важно при ведении боевых действий в городских условиях. У нее почти отсутствует плечо отдачи — немаловажный фактор при стрельбе очередями. ОЦ-14 «Гроза» удобно перезаряжать в замкнутых пространствах. Еще одно важное преимущество — изменяемая конфигурация, как и у SteyrAUG, который вдохновил конструкторов ОЦ-14 «Гроза». Боевое крещение модульный стрелковый комплекс ОЦ-14 «Гроза» получил в ходе антитеррористических операций в Чечне. Несмотря на высокую оценку и оригинальные решения, широкого распространения в армии он так и не получил, хотя сегодня успешно применяется как на территории Российской Федерации, так и за ее пределами.
