Орлан-10
Орлан-10
Тип	БПЛА
Разработчик	«Специальный технологический центр»
Производитель	«Специальный технологический центр»
Начало эксплуатации	2010^[1]
Статус	эксплуатируется
Эксплуатанты	Россия
Единиц произведено	>1000^[2]^[3]
Изображения на Викискладе

«Орлан-10» — российский многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяжёнными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан российским предприятием «Специальный технологический центр». Входит в состав системы управления тактическим звеном ЕСУ ТЗ, благодаря чему может транслировать цели для поражения всеми боевыми машинами (САУ, танки, БМП, машины ПВО), подключенными к ЕСУ ТЗ

[4].

Разработчиками БПЛА защищены патенты^[5]^[6] в области радиотехнической разведки по определению координат целей по радиоизлучению их радиостанций, работе сотовых телефонов и других излучающих радиоустройств^[7].

Описание

В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы.

Пункт управления БПЛА «Орлан-10» имеет возможность осуществлять управление не более чем четырьмя беспилотными летательными аппаратами с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.

В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек, в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Новая модификация Орлан-10 оборудована 12 камерами высокого разрешения, что позволяет создавать качественные 3D карты.

Возможно указание точки «Дом» и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов ГЛОНАСС/GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использовании фотоаппарата — коэффициент перекрытия кадров.

Возможности комплекса:

оперативная замена полезной нагрузки и состава бортового оборудования,

обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра),
использование в сложных метеоусловиях и с ограниченных площадок,
размещение контрольно-измерительной аппаратуры внутри консолей крыла,
наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета,
использование одного БПЛА в качестве ретранслятора для остальных.

Особенности :

одновременная установка на БПЛА до 3-4 типов нагрузок,
криптозащищенный командно-телеметрический канал с ППРЧ,
криптозащищенный канал передачи фото (видео) информации,
двухступенчатое помехоустойчивое кодирование на обоих типах каналов,
видеокодеки собственной разработки,
с одного НПУ обеспечивается одновременное управление до 4 БПЛА,
любой БПЛА может работать в качестве ретранслятора канала ктр для остальных.

Также «Орлан-10» является компонентом комплекса РБ-341В «Леер-3» подавления наземных средств связи противника^[4].

Видео по теме

Летно-технические характеристики

Основные характеристики:^[8]

Взлетная масса — 14 кг
Масса полезной нагрузки — до 5 кг
Двигатель — ДВС (бензин А-95)
Способ старта — с разборной катапульты
Способ посадки — на парашюте
Воздушная скорость — 90-150 км/ч
Макс. продолжительность полета — 16 ч
Макс. дальность применения комплекса — до 120 км от наземной станции управления (до 600 км в автономном режиме)^[9]
Макс. высота полета над уровнем моря — 5000 м
Макс. допустимая скорость ветра на старте — 10 м/с
Диапазон рабочих температур у поверхности земли от −30 до +40 °C

Применение

Оценка

По заключению экспертов FMSO при Пентагоне «Орлан-10», хотя и не несет вооружения, но фактически является частью ударного комплекса, так как может использоваться как система управления огнем и корректировки артиллерийских ударов в реальном времени для тяжелых САУ класса «Мста-С» находящихся на удалении 20-30 км от поражаемой цели, получая от БПЛА координаты целей и поправки по наблюдаемым посредством гиростабилизированной ИК-камеры разрывам снарядов

[18]. Редактор журнала «War is Boring» считает, что при управлении артиллерийским огнем БПЛА использует для определения координат целей привязку их к видимым в камеру ориентирам с известными координатами^[19].

Галерея

Расчёт беспилотного комплекса артиллерийской разведки (БКАР) «Орлан-10» 7-й дшд(г) на учениях «Славянское братство 2018»

Примечания

Ссылки

wikipedia.green
Орлан-10 Википедия
У этого термина существуют и другие значения, см. Орлан.
Орлан-10

Орлан-10
Тип БПЛА
Разработчик «Специальный технологический центр»
Производитель «Специальный технологический центр»
Начало эксплуатации 2010^[1]
Статус эксплуатируется
Эксплуатанты Россия
Единиц произведено >1000^[2]^[3]
Изображения на Викискладе
«Орлан-10» — российский многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяжёнными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан российским предприятием «Специальный технологический центр». Входит в состав системы управления тактическим звеном ЕСУ ТЗ, благодаря чему может транслировать цели для поражения всеми боевыми машинами (САУ, танки, БМП, машины ПВО), подключенными к ЕСУ ТЗ

[4].
Разработчиками БПЛА защищены патенты^[5]^[6] в области радиотехнической разведки по определению координат целей по радиоизлучению их радиостанций, работе сотовых телефонов и других излучающих радиоустройств^[7].
Описание
В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы.
Пункт управления БПЛА «Орлан-10» имеет возможность осуществлять управление не более чем четырьмя беспилотными летательными аппаратами с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.

В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек, в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Новая модификация Орлан-10 оборудована 12 камерами высокого разрешения, что позволяет создавать качественные 3D карты.
Возможно указание точки «Дом» и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов ГЛОНАСС/GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использовании фотоаппарата — коэффициент перекрытия кадров.

Возможности комплекса:
оперативная замена полезной нагрузки и состава бортового оборудования,
обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра),
использование в сложных метеоусловиях и с ограниченных площадок,
размещение контрольно-измерительной аппаратуры внутри консолей крыла,
наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета,
использование одного БПЛА в качестве ретранслятора для остальных.
Особенности :
одновременная установка на БПЛА до 3-4 типов нагрузок,
криптозащищенный командно-телеметрический канал с ППРЧ,
криптозащищенный канал передачи фото (видео) информации,
двухступенчатое помехоустойчивое кодирование на обоих типах каналов,
видеокодеки собственной разработки,
с одного НПУ обеспечивается одновременное управление до 4 БПЛА,

любой БПЛА может работать в качестве ретранслятора канала ктр для остальных.
Также «Орлан-10» является компонентом комплекса РБ-341В «Леер-3» подавления наземных средств связи противника^[4].
Летно-технические характеристики
Основные характеристики:^[8]
Взлетная масса — 14 кг
Масса полезной нагрузки — до 5 кг
Двигатель — ДВС (бензин А-95)
Способ старта — с разборной катапульты
Способ посадки — на парашюте
Воздушная скорость — 90-150 км/ч
Макс. продолжительность полета — 16 ч
Макс. дальность применения комплекса — до 120 км от наземной станции управления (до 600 км в автономном режиме)^[9]
Макс. высота полета над уровнем моря — 5000 м
Макс. допустимая скорость ветра на старте — 10 м/с
Диапазон рабочих температур у поверхности земли от −30 до +40 °C
Применение
Оценка
По заключению экспертов FMSO при Пентагоне «Орлан-10», хотя и не несет вооружения, но фактически является частью ударного комплекса, так как может использоваться как система управления огнем и корректировки артиллерийских ударов в реальном времени для тяжелых САУ класса «Мста-С» находящихся на удалении 20-30 км от поражаемой цели, получая от БПЛА координаты целей и поправки по наблюдаемым посредством гиростабилизированной ИК-камеры разрывам снарядов
[18]. Редактор журнала «War is Boring» считает, что при управлении артиллерийским огнем БПЛА использует для определения координат целей привязку их к видимым в камеру ориентирам с известными координатами^[19].
Галерея
Расчёт беспилотного комплекса артиллерийской разведки (БКАР) «Орлан-10» 7-й дшд(г) на учениях «Славянское братство 2018»
Примечания
Ссылки
wikiredia.ru
устройство, характеристики и применение :: SYL.ru
Конструкторами Вооруженных Сил России уже несколько лет ведутся работы по созданию Единой системы управления тактическим звеном. В разведывательных целях ЕСУ ТЗ применяются многоцелевые беспилотные летательные аппараты (БПЛА). «Орлан-10» сегодня является одной из наиболее востребованных моделей российских беспилотных комплексов. Аппарат используется ВС России с 2010 года. Информация об устройстве и тактико-технических характеристиках БПЛА «Орлан-10» представлена в статье.
Знакомство
БПЛА «Орлан-10» является российским многофункциональным беспилотным комплексом, осуществляющим наблюдение за объектами в труднодоступной местности. Кроме того, с помощью данного беспилотника ведутся поисковые и ремонтные работы. Создан БПЛА «Орлан-10» конструкторами Специального технологического центра. Поскольку аппарат входит в состав ЕСУ ТЗ, то он поддерживает связь с самоходными артиллерийскими установками, танками, боевыми машинами, средствами противовоздушной обороны и транслирует им цели для уничтожения.
Описание
Состав БПЛА «Орлан-10» представлен следующими элементами:
Рабочими местами для операторов.
Специальным управленческим оборудованием.
Радиоканалами, используемыми при трансляции данных о цели.
Оборудованием, выполняющим техническое обслуживание и обеспечивающим старт беспилотника.
Генератором на 1 кВт, работающим на бензине. Он обеспечивает автономную работу БПЛА «Орлан -10». Фото летательного аппарата представлено в статье.
Конструкция
Устройство летательного аппарата смешанная: детали для него изготовлены из металла и пластика. При проектировке «Орлана-10» конструкторами была позаимствована схема высокоплана: переднее расположение двигателя и тянущий винт. Для устройства хвостового оперения беспилотника также характерна классическая схема. Однако, в отличие от высокоплана, в «Орлане» киль более развит, чем стабилизатор. В результате во время полета снижается воздействие на беспилотник бокового ветра. Узкий стабилизатор не нарушает его нормальную аэродинамику. Специально для старта «Орлана» была разработана разборная катапульта.
Как работает беспилотник?
Первоначальный разгон выполняется за счет бензинового двигателя. Находиться в воздухе аппарат может не более 18 часов. Удалиться от наземного управленческого пульта он может на 200 тыс. метров. Если же расстояние будет увеличено, то могут возникнуть проблемы при передаче видеосигналов на землю. Для посадки беспилотника конструкторами создан специальный парашют. Оператором аппарат направляется в нужный район, снижается скорость, после чего подается команда на раскрытие купола. С целью уберечь беспилотник от повреждений в случае жесткой посадки разработчики оборудовали его двумя специальными системами. Одна из них отвечает за наполнение газом пневматического баллона-амортизатора, который срабатывает сразу после касания «Орлана» с землей. В том случае, если оператором будет отмечено превышение допустимой перегрузки, включается вторая система, которая осуществляет отсоединение друг от друга конструктивных элементов. В результате при жесткой посадке повреждение летательного аппарата незначительно.
Об особенностях эксплуатации
Старт беспилотника возможен с ограниченной площадки. Кроме того, тяжелые метеорологические условия не являются преградой для его эксплуатации.
При необходимости можно оперативно заменить бортовое оборудование беспилотника и аппаратуру полезной нагрузки.
В «Орлан-10» используются гиростабилизированная телекамера и фотоаппарат. Фото- и видеосъемка ведутся в режиме реального времени. Регистрируются высота, угол и другие параметры съемки. Из наземного пункта можно управлять одновременно четырьмя беспилотными летательными единицами. Каждая из них может быть ретранслятором и передавать сигнал в наземный управленческий пункт от аппаратов, расположенных на удалении. Как утверждают военные эксперты, соединив несколько наземных пультов друг с другом, можно создать локальную сеть и осуществлять управление одновременно 30-ю «Орланами».
Измерительно-контрольная аппаратура установлена внутри крыльевых консолей.
В комплект аппарата входит бортовой генератор.
Транспортируются беспилотники автомобилями УАЗ-469.
Отличительные свойства аппарата
Отличительными особенностями 10-й модели «Орланов» являются:
Наличие криптозащищенного командно-телеметрического канала для трансляции фото и видеоизображений. Для канала предусмотрена псевдослучайная перестройка рабочей частоты.
Использование двухступенчатого помехоустойчивого кодирования каналов во время передачи информации.
Аппарат оснащен видеокодеками, разработанными в Специальном технологическом центре.
О ТТХ БПЛА «Орлан-10»
Показатель взлетной массы не превышает 14 кг.
Беспилотник рассчитан на полезную нагрузку до 5 кг.
Аппарат оборудован бензиновым двигателем ДВС. Работает он на А-95.
Беспилотник способен развивать скорость от 90 до 150 км/ч.
Рассчитан на полет продолжительностью 16-18 часов.
БПЛА «Орлан-10» способен проводить полеты на дистанции не более 200 км.
Во время старта допустимой скоростью ветра считается показатель 10 м/с.
Аппарат поднимается на максимальную высоту до 5 тыс. метров.
Эксплуатируется в температурном диапазоне от –30 до +40 градусов.
Во время старта беспилотника используется разборная катапульта.
Посадка аппарата осуществляется при помощи парашюта.
О применении
После крупной авиационной катастрофы, произошедшей в декабре 2016 года в Сочи, данный беспилотник использовался в поисково-спасательных работах. Аппарат применяется российскими военными в Сирии.
Как утверждают некоторые средства массовой информации, «Орлан-10» используется ополченцами в гражданской войне на Украине.
В заключение
Поскольку «Орлан-10» способен выполнять корректировку ударов из артиллерийских орудий, данный беспилотник, помимо поисковых и разведывательных функций, может использоваться и в качестве эффективной системы управления огнем. Американскими военными экспертами FMSO Пентагона «Орлан-10» был оценен как один из важнейших элементов ударного комплекса.
www.syl.ru
Орлан-10 — Википедия
Материал из Википедии — свободной энциклопедии
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 января 2017; проверки требуют 3 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 января 2017; проверки требуют 3 правки. У этого термина существуют и другие значения, см. Орлан.
Орлан-10

Орлан-10
Тип
БПЛА
Разработчик
«Специальный технологический центр»
Производитель
«Специальный технологический центр»
Начало эксплуатации
2010^[1]
Статус
эксплуатируется
Эксплуатанты
Россия
Единиц произведено
>200^[2]
«Орлан-10» — российский многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяжёнными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан российским предприятием «». Входит в состав системы управления тактическим звеном ЕСУ ТЗ, благодаря чему может транслировать цели для поражения всеми боевыми машинами (САУ, танки, БМП, машины ПВО), подключенными к ЕСУ ТЗ^[3].
Разработчиками БПЛА защищены патенты^[4]^[5] в области радиотехнической разведки по определению координат целей по радиоизлучению их радиостанций, работе сотовых телефонов и других излучающих радиоустройств^[6].
Описание[ | ]
В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы.
Пункт управления БПЛА «Орлан-10» имеет возможность осуществлять управление не более чем четырьмя беспилотными летательными аппаратами с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.
В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек, в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Новая модификация Орлан-10 оборудована 12 камерами высокого разрешения, что позволяет создавать качественные 3D карты.
Возможно указание точки «Дом» и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов ГЛОНАСС/GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использовании фотоаппарата — .
Возможности комплекса:
оперативная замена полезной нагрузки и состава бортового оборудования,
обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра),
использование в сложных метеоусловиях и с ограниченных площадок,
размещение контрольно-измерительной аппаратуры внутри консолей крыла,
наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета,
использование одного БПЛА в качестве ретранслятора для остальных.
Особенности :
одновременность установки на БПЛА может достигать 3-4 типа нагрузок,
криптозащищенный командно-телеметрический канал с ППРЧ,
криптозащищенный канал передачи фото (видео) информации,
двухступенчатое помехоустойчивое кодирование на обоих типах каналов,
видеокодеки собственной разработки,
с одного НПУ обеспечивается одновременное управление до 4 БПЛА,
любой БПЛА может работать в качестве ретранслятора канала ктр для остальных.
Также «Орлан-10» является компонентом комплекса РЭБ РБ-341В «Леер-3» подавления наземных средств связи противника^[3].
encyclopaedia.bid
Орлан-10 Википедия
У этого термина существуют и другие значения, см. Орлан.
Орлан-10

Орлан-10
Тип БПЛА
Разработчик «Специальный технологический центр»
Производитель «Специальный технологический центр»
Начало эксплуатации 2010^[1]
Статус эксплуатируется
Эксплуатанты Россия
Единиц произведено >1000^[2]^[3]
Изображения на Викискладе
«Орлан-10» — российский многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяжёнными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан российским предприятием «Специальный технологический центр». Входит в состав системы управления тактическим звеном ЕСУ ТЗ, благодаря чему может транслировать цели для поражения всеми боевыми машинами (САУ, танки, БМП, машины ПВО), подключенными к ЕСУ ТЗ^[4].
Разработчиками БПЛА защищены патенты^[5]^[6] в области радиотехнической разведки по определению координат целей по радиоизлучению их радиостанций, работе сотовых телефонов и других излучающих радиоустройств^[7].
Описание[ | код]
В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы.
Пункт управления БПЛА «Орлан-10» имеет возможность осуществлять управление не более чем четырьмя беспилотными летательными аппаратами с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.
В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек, в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Новая модификация Орлан-10 оборудована 12 камерами высокого разрешения, что позволяет создавать качественные 3D карты.
Возможно указание точки «Дом» и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов ГЛОНАСС/GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использовании фотоаппарата — коэффициент перекрытия кадров.
Возможности комплекса:
оперативная замена полезной нагрузки и состава бортового оборудования,
обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра),
использование в сложных метеоусловиях и с ограниченных площадок,
размещение контрольно-измерительной аппаратуры внутри консолей крыла,
наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета,
использование одного БПЛА в качестве ретранслятора для остальных.
Особенности :
одновременная установка на БПЛА до 3-4 типов нагрузок,
криптозащищенный командно-телеметрический канал с ППРЧ,
криптозащищенный канал передачи фото (видео) информации,
двухступенчатое помехоустойчивое кодирование на обоих типах каналов,
видеокодеки собственной разработки,
с одного НПУ обеспечивается одновременное управление до 4 БПЛА,
любой БПЛА может работать в качестве ретранслятора канала ктр для остальных.
Также «Орлан-10» является компонентом комплекса
ru-wiki.ru
Орлан-10 — WiKi
У этого термина существуют и другие значения, см. Орлан.
«Орлан-10» — российский многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяжёнными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан российским предприятием «Специальный технологический центр». Входит в состав системы управления тактическим звеном ЕСУ ТЗ, благодаря чему может транслировать цели для поражения всеми боевыми машинами (САУ, танки, БМП, машины ПВО), подключенными к ЕСУ ТЗ^[4].
Орлан-10

Орлан-10
Тип БПЛА
Разработчик «Специальный технологический центр»
Производитель «Специальный технологический центр»
Начало эксплуатации 2010^[1]
Статус эксплуатируется
Эксплуатанты Россия
Единиц произведено >1000^[2]^[3]
Изображения на Викискладе
Разработчиками БПЛА защищены патенты^[5]^[6] в области радиотехнической разведки по определению координат целей по радиоизлучению их радиостанций, работе сотовых телефонов и других излучающих радиоустройств^[7].
В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы.
Пункт управления БПЛА «Орлан-10» имеет возможность осуществлять управление не более чем четырьмя беспилотными летательными аппаратами с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.
В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек, в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Новая модификация Орлан-10 оборудована 12 камерами высокого разрешения, что позволяет создавать качественные 3D карты.
Возможно указание точки «Дом» и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов ГЛОНАСС/GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использовании фотоаппарата — коэффициент перекрытия кадров.
Возможности комплекса:
оперативная замена полезной нагрузки и состава бортового оборудования,
обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра),
использование в сложных метеоусловиях и с ограниченных площадок,
размещение контрольно-измерительной аппаратуры внутри консолей крыла,
наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета,
использование одного БПЛА в качестве ретранслятора для остальных.
Особенности :
одновременная установка на БПЛА до 3-4 типов нагрузок,
криптозащищенный командно-телеметрический канал с ППРЧ,
криптозащищенный канал передачи фото (видео) информации,
двухступенчатое помехоустойчивое кодирование на обоих типах каналов,
видеокодеки собственной разработки,
с одного НПУ обеспечивается одновременное управление до 4 БПЛА,
любой БПЛА может работать в качестве ретранслятора канала ктр для остальных.
Также «Орлан-10» является компонентом комплекса РБ-341В «Леер-3» подавления наземных средств связи противника^[4].
По заключению экспертов FMSO при Пентагоне «Орлан-10», хотя и не несет вооружения, но фактически является частью ударного комплекса, так как может использоваться как система управления огнем и корректировки артиллерийских ударов в реальном времени для тяжелых САУ класса «Мста-С» находящихся на удалении 20-30 км от поражаемой цели, получая от БПЛА координаты целей и поправки по наблюдаемым посредством гиростабилизированной ИК-камеры разрывам снарядов^[18]. Редактор журнала «War is Boring» считает, что при управлении артиллерийским огнем БПЛА использует для определения координат целей привязку их к видимым в камеру ориентирам с известными координатами^[19].
ru-wiki.org
Орлан-10 — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
У этого термина существуют и другие значения, см. Орлан.
Орлан-10

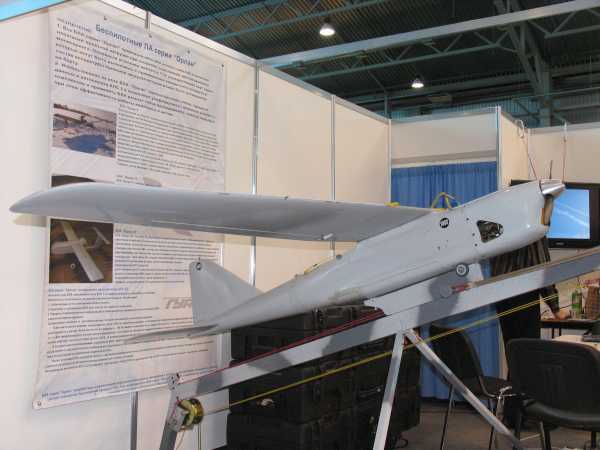

Орлан-10.
Тип БПЛА
Производитель «Специальный технологический центр»
Начало эксплуатации 2010^[1]
Статус эксплуатируется
Единиц произведено >200^[2]
Орлан-10Орлан-10
«Орлан-10» — российский многофункциональный беспилотный комплекс, предназначенный для ведения наблюдения за протяжёнными и локальными объектами в труднодоступной местности, в том числе при проведении поисковых и ремонтных работ. Разработан российским предприятием «Специальный технологический центр». Входит в состав системы управления тактическим звеном ЕСУ ТЗ, благодаря чему может транслировать цели для поражения всеми боевыми машинами от САУ до танков подключенными к ЕСУ ТЗ.^[3]
Описание
В состав комплекса входят рабочие места операторов, оборудование радиоканалов управления и передачи данных, оборудование для технического обслуживания и обеспечения старта БПЛА, бензогенератор 1 кВт для обеспечения автономной работы.
Пункт управления БПЛА «Орлан-10» имеет возможность осуществлять управление не более чем четырьмя беспилотными летательными аппаратами с одного пункта управления. При необходимости с помощью комплекса возможно организовать локальную сеть до 30 операторов для управления полезными нагрузками одновременно запускаемых БПЛА.
В качестве карты используется растровое изображение местности с привязкой по нескольким точкам или электронная карта. Для маршрута указывается до 60 точек, в которых задаётся высота и признак её облета: проход по высоте или барражирование. Корректировка маршрута осуществляется по радиоканалу. Новая модификация Орлан-10 оборудована 12 камерами высокого разрешения, что позволяет создавать качественные 3D карты.
Возможно указание точки «Дом» и точки посадки, а также алгоритмы поведения в нештатных ситуациях (пропадание радиосвязи, отсутствие сигналов ГЛОНАСС/GPS, отказ двигателя). Оператором указываются точки включения и выключения полезной нагрузки, а при использовании фотоаппарата — коэффициент перекрытия кадров.
Возможности комплекса:
оперативная замена полезной нагрузки и состава бортового оборудования,
обеспечение видео- и фотосъемки в сочетании с регистрацией текущих параметров (координаты, высота, номер кадра),
использование в сложных метеоусловиях и с ограниченных площадок,
размещение контрольно-измерительной аппаратуры внутри консолей крыла,
наличие бортового генератора позволяет использовать активные нагрузки в течение всего полета,
использование одного БПЛА в качестве ретранслятора для остальных.
Особенности :
одновременность установки на БПЛА может достигать 3-4 типа нагрузок,
криптозащищенный командно-телеметрический канал с ППРЧ,
криптозащищенный канал передачи фото (видео) информации,
двухступенчатое помехоустойчивое кодирование на обоих типах каналов,
видеокодеки собственной разработки,
с одного НПУ обеспечивается одновременное управление до 4 БПЛА,
любой БПЛА может работать в качестве ретранслятора канала ктр для остальных.
Также «Орлан-10» был представлен как компонент комплекса РЭБ РБ-341В «Леер-3» для подавления наземных средств связи противника, а также разработчиками защищены патенты^[4]^[5] в области радиотехнической разведки по определению координат целей по радиоизлучению их радиостанций, работе сотовых телефонов и т.п. излучающих радиоустройств.^[6]
Летно-технические характеристики
Основные характеристики:^[7]
Взлетная масса — 14 кг
Масса полезной нагрузки — до 5 кг
Двигатель — ДВС (бензин А-95)
Способ старта — с разборной катапульты
Способ посадки — на парашюте
Воздушная скорость — 90-150 км/ч
Макс. продолжительность полета — 16 ч
Макс. дальность применения комплекса — до 120 км от наземной станции управления (до 600 км в автономном режиме)^[8]
Макс. высота полета над уровнем моря — 5000 м
Макс. допустимая скорость ветра на старте — 10 м/с
Диапазон рабочих температур у поверхности земли от −30 до +40 °C
Оценка
По заключению экспертов FMSO при Пентагоне «Орлан-10», хотя и не имеет вооружения на себе, но фактически является ударным БПЛА, может использоваться как система управления огнем и корректировки артиллерийских ударов в реальном времени для тяжелых САУ класса «Мста-С» находящихся на дистанции 20-30 км от поражаемой цели, получая от БПЛА координаты целей и поправки для ведения огня по наблюдаемым с гиростабилизированной инфракрасной камеры разрывам снарядов^[9]. Редактор журнала War is Boring считает, что при управлении артиллерийским огнем БПЛА использует для определения координат целей привязку их к видимым в камеру ориентирам с известными координатами^[10].
Применение
Применяется в ходе Военной операции России в Сирии^[11]^[12].
По сообщениям некоторых украинских СМИ, используется повстанцами в вооруженном конфликте на Украине^[13]^[14].
Напишите отзыв о статье «Орлан-10»
Примечания
↑ Козлов, Дмитрий [www.aviaport.ru/news/2011/07/05/218217.html СТЦ В 2011 Г. МОЖЕТ УВЕЛИЧИТЬ ПОСТАВКИ БПЛА «ОРЛАН»]. АвиаПорт.Ru. Проверено 14 июля 2011. [www.webcitation.org/66FILMf4s Архивировано из первоисточника 18 марта 2012].
↑ [vpk-news.ru/news/26282 На вооружение армии и силовых структур ежегодно поступают десятки беспилотников «Орлан»]. Военно-промышленный курьер (25 июля 2015). Проверено 28 октября 2015.
↑ [bastion-opk.ru/orlan-10/ ОРУЖИЕ ОТЕЧЕСТВА, ОТЕЧЕСТВЕННОЕ ОРУЖИЕ И ВОЕННАЯ ТЕХНИКА (ОВТ)ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН]. bastion-opk.ru. Проверено 3 мая 2016.
↑ [www.findpatent.ru/patent/228/2283505.html Способ и устройство определения координат источника радиоизлучения]. www.findpatent.ru. Проверено 21 мая 2016.
↑ [www.findpatent.ru/patent/226/2263327.html Способ пеленгации радиосигналов и пеленгатор для его осуществления]. www.findpatent.ru. Проверено 21 мая 2016.
↑ [informnapalm.org/11497-bpla-orlan-10-yly-prytcha-o-staruhe-marshale-nedelyne-y-akademyke-saharove/ Орланы Питерские или притча о старухе, маршале Неделине и академике Сахарове] (ru-RU). Inform Napalm (11 августа 2015). Проверено 21 мая 2016.
↑ [bla-orlan.ru/default/catalog/bla/orlan-10.html Беспилотный летательный аппарат БПЛА «Орлан-10»]. bla-orlan.ru. Проверено 28 мая 2010. [www.webcitation.org/67CTyeyyj Архивировано из первоисточника 26 апреля 2012].
↑ [bastion-opk.ru/orlan-10 Комплекс «Леер» с беспилотным летательным аппаратом «Орлан-10»]
↑ [www.ibtimes.com/russian-military-tests-artillery-drones-increase-firing-range-us-military-not-2058666 Russian Military Tests Artillery Drones To Increase Firing Range; US Military Not Surprised]. International Business Times (18 августа 2015). Проверено 21 мая 2016.
↑ War Is Boring. [warisboring.com/to-help-guide-artillery-rounds-russia-deploys-the-drones-d35890f69fb8#.lwziw1n4r To Help Guide Artillery Rounds, Russia Deploys the Drones — War Is Boring]. Medium (18 августа 2015). Проверено 21 мая 2016.
↑ [www.vm.ru/news/2016/03/17/v-nebe-sirii-otlichilis-orlani-s-granatami-314634.html Вечерняя Москва — В небе Сирии отличились «Орланы» с «Гранатами»]
↑ [www.svoboda.org/archive/radio-svoboda-news/91/16564/16564.html?id=27260922 США: Россия проводит полеты беспилотников над Сирией]
↑ [donbass.ua/news/region/2016/04/08/sotrudniki-sbu-v-avdeevke-sbili-rossiiskii-orlan-10-video.html Сотрудники СБУ в Авдеевке сбили российский «Орлан-10» (ВИДЕО)]. donbass.ua. Проверено 9 апреля 2016.
↑ [www.unian.net/war/1313751-v-avdeevke-sotrudniki-sbu-sbili-bespilotnik-orlan-10-kotoryiy-nahoditsya-na-voorujenii-rossiyskoy-armii.html В Авдеевке сотрудники СБУ сбили беспилотник «Орлан-10», который находится на вооружении российской армии]. www.unian.net. Проверено 9 апреля 2016.
Ссылки
[con-fig.com/files/pdf/%D0%BF%D1%80%D0%B5%D0%B7%D0%B5%D0%BD%D1%82%D0%B0%D1%86%D0%B8%D0%B8_2015/%D0%BC%D0%B8%D1%85%D0%B0%D0%BB%D0%B8%D0%BD.pdf Применение БЛА семейства «ОРЛАН» для аэросъемочных работ] — примеры съемок с Орлан-10М (страницы 20-28)
[bla-orlan.ru/default/catalog/bla/orlan-10.html Беспилотный летательный аппарат БПЛА «Орлан-10»], bla-orlan.ru
Отрывок, характеризующий Орлан-10
Князь Андрей, в числе других безнадежных раненых, был сдан на попечение жителей.
В начале 1806 года Николай Ростов вернулся в отпуск. Денисов ехал тоже домой в Воронеж, и Ростов уговорил его ехать с собой до Москвы и остановиться у них в доме. На предпоследней станции, встретив товарища, Денисов выпил с ним три бутылки вина и подъезжая к Москве, несмотря на ухабы дороги, не просыпался, лежа на дне перекладных саней, подле Ростова, который, по мере приближения к Москве, приходил все более и более в нетерпение.
«Скоро ли? Скоро ли? О, эти несносные улицы, лавки, калачи, фонари, извозчики!» думал Ростов, когда уже они записали свои отпуски на заставе и въехали в Москву.
– Денисов, приехали! Спит! – говорил он, всем телом подаваясь вперед, как будто он этим положением надеялся ускорить движение саней. Денисов не откликался.
– Вот он угол перекресток, где Захар извозчик стоит; вот он и Захар, и всё та же лошадь. Вот и лавочка, где пряники покупали. Скоро ли? Ну!
– К какому дому то? – спросил ямщик.
– Да вон на конце, к большому, как ты не видишь! Это наш дом, – говорил Ростов, – ведь это наш дом! Денисов! Денисов! Сейчас приедем.
Денисов поднял голову, откашлялся и ничего не ответил.
– Дмитрий, – обратился Ростов к лакею на облучке. – Ведь это у нас огонь?
– Так точно с и у папеньки в кабинете светится.
– Еще не ложились? А? как ты думаешь? Смотри же не забудь, тотчас достань мне новую венгерку, – прибавил Ростов, ощупывая новые усы. – Ну же пошел, – кричал он ямщику. – Да проснись же, Вася, – обращался он к Денисову, который опять опустил голову. – Да ну же, пошел, три целковых на водку, пошел! – закричал Ростов, когда уже сани были за три дома от подъезда. Ему казалось, что лошади не двигаются. Наконец сани взяли вправо к подъезду; над головой своей Ростов увидал знакомый карниз с отбитой штукатуркой, крыльцо, тротуарный столб. Он на ходу выскочил из саней и побежал в сени. Дом также стоял неподвижно, нерадушно, как будто ему дела не было до того, кто приехал в него. В сенях никого не было. «Боже мой! все ли благополучно?» подумал Ростов, с замиранием сердца останавливаясь на минуту и тотчас пускаясь бежать дальше по сеням и знакомым, покривившимся ступеням. Всё та же дверная ручка замка, за нечистоту которой сердилась графиня, также слабо отворялась. В передней горела одна сальная свеча.
Старик Михайла спал на ларе. Прокофий, выездной лакей, тот, который был так силен, что за задок поднимал карету, сидел и вязал из покромок лапти. Он взглянул на отворившуюся дверь, и равнодушное, сонное выражение его вдруг преобразилось в восторженно испуганное.
– Батюшки, светы! Граф молодой! – вскрикнул он, узнав молодого барина. – Что ж это? Голубчик мой! – И Прокофий, трясясь от волненья, бросился к двери в гостиную, вероятно для того, чтобы объявить, но видно опять раздумал, вернулся назад и припал к плечу молодого барина.
– Здоровы? – спросил Ростов, выдергивая у него свою руку.
– Слава Богу! Всё слава Богу! сейчас только покушали! Дай на себя посмотреть, ваше сиятельство!
– Всё совсем благополучно?
– Слава Богу, слава Богу!
Ростов, забыв совершенно о Денисове, не желая никому дать предупредить себя, скинул шубу и на цыпочках побежал в темную, большую залу. Всё то же, те же ломберные столы, та же люстра в чехле; но кто то уж видел молодого барина, и не успел он добежать до гостиной, как что то стремительно, как буря, вылетело из боковой двери и обняло и стало целовать его. Еще другое, третье такое же существо выскочило из другой, третьей двери; еще объятия, еще поцелуи, еще крики, слезы радости. Он не мог разобрать, где и кто папа, кто Наташа, кто Петя. Все кричали, говорили и целовали его в одно и то же время. Только матери не было в числе их – это он помнил.
– А я то, не знал… Николушка… друг мой!
– Вот он… наш то… Друг мой, Коля… Переменился! Нет свечей! Чаю!
– Да меня то поцелуй!
– Душенька… а меня то.
Соня, Наташа, Петя, Анна Михайловна, Вера, старый граф, обнимали его; и люди и горничные, наполнив комнаты, приговаривали и ахали.
Петя повис на его ногах. – А меня то! – кричал он. Наташа, после того, как она, пригнув его к себе, расцеловала всё его лицо, отскочила от него и держась за полу его венгерки, прыгала как коза всё на одном месте и пронзительно визжала.
Со всех сторон были блестящие слезами радости, любящие глаза, со всех сторон были губы, искавшие поцелуя.
Соня красная, как кумач, тоже держалась за его руку и вся сияла в блаженном взгляде, устремленном в его глаза, которых она ждала. Соне минуло уже 16 лет, и она была очень красива, особенно в эту минуту счастливого, восторженного оживления. Она смотрела на него, не спуская глаз, улыбаясь и задерживая дыхание. Он благодарно взглянул на нее; но всё еще ждал и искал кого то. Старая графиня еще не выходила. И вот послышались шаги в дверях. Шаги такие быстрые, что это не могли быть шаги его матери.
Но это была она в новом, незнакомом еще ему, сшитом без него платье. Все оставили его, и он побежал к ней. Когда они сошлись, она упала на его грудь рыдая. Она не могла поднять лица и только прижимала его к холодным снуркам его венгерки. Денисов, никем не замеченный, войдя в комнату, стоял тут же и, глядя на них, тер себе глаза.
– Василий Денисов, друг вашего сына, – сказал он, рекомендуясь графу, вопросительно смотревшему на него.
– Милости прошу. Знаю, знаю, – сказал граф, целуя и обнимая Денисова. – Николушка писал… Наташа, Вера, вот он Денисов.
Те же счастливые, восторженные лица обратились на мохнатую фигуру Денисова и окружили его.
– Голубчик, Денисов! – визгнула Наташа, не помнившая себя от восторга, подскочила к нему, обняла и поцеловала его. Все смутились поступком Наташи. Денисов тоже покраснел, но улыбнулся и взяв руку Наташи, поцеловал ее.
Денисова отвели в приготовленную для него комнату, а Ростовы все собрались в диванную около Николушки.
Старая графиня, не выпуская его руки, которую она всякую минуту целовала, сидела с ним рядом; остальные, столпившись вокруг них, ловили каждое его движенье, слово, взгляд, и не спускали с него восторженно влюбленных глаз. Брат и сестры спорили и перехватывали места друг у друга поближе к нему, и дрались за то, кому принести ему чай, платок, трубку.
Ростов был очень счастлив любовью, которую ему выказывали; но первая минута его встречи была так блаженна, что теперешнего его счастия ему казалось мало, и он всё ждал чего то еще, и еще, и еще.
На другое утро приезжие спали с дороги до 10 го часа.
В предшествующей комнате валялись сабли, сумки, ташки, раскрытые чемоданы, грязные сапоги. Вычищенные две пары со шпорами были только что поставлены у стенки. Слуги приносили умывальники, горячую воду для бритья и вычищенные платья. Пахло табаком и мужчинами.
– Гей, Г’ишка, т’убку! – крикнул хриплый голос Васьки Денисова. – Ростов, вставай!
Ростов, протирая слипавшиеся глаза, поднял спутанную голову с жаркой подушки.
– А что поздно? – Поздно, 10 й час, – отвечал Наташин голос, и в соседней комнате послышалось шуршанье крахмаленных платьев, шопот и смех девичьих голосов, и в чуть растворенную дверь мелькнуло что то голубое, ленты, черные волоса и веселые лица. Это была Наташа с Соней и Петей, которые пришли наведаться, не встал ли.
– Николенька, вставай! – опять послышался голос Наташи у двери.
– Сейчас!
В это время Петя, в первой комнате, увидав и схватив сабли, и испытывая тот восторг, который испытывают мальчики, при виде воинственного старшего брата, и забыв, что сестрам неприлично видеть раздетых мужчин, отворил дверь.
– Это твоя сабля? – кричал он. Девочки отскочили. Денисов с испуганными глазами спрятал свои мохнатые ноги в одеяло, оглядываясь за помощью на товарища. Дверь пропустила Петю и опять затворилась. За дверью послышался смех.
– Николенька, выходи в халате, – проговорил голос Наташи.
– Это твоя сабля? – спросил Петя, – или это ваша? – с подобострастным уважением обратился он к усатому, черному Денисову.
Ростов поспешно обулся, надел халат и вышел. Наташа надела один сапог с шпорой и влезала в другой. Соня кружилась и только что хотела раздуть платье и присесть, когда он вышел. Обе были в одинаковых, новеньких, голубых платьях – свежие, румяные, веселые. Соня убежала, а Наташа, взяв брата под руку, повела его в диванную, и у них начался разговор. Они не успевали спрашивать друг друга и отвечать на вопросы о тысячах мелочей, которые могли интересовать только их одних. Наташа смеялась при всяком слове, которое он говорил и которое она говорила, не потому, чтобы было смешно то, что они говорили, но потому, что ей было весело и она не в силах была удерживать своей радости, выражавшейся смехом.
wiki-org.ru
