Беспристрастно о танках «Оплот-М» и Т90МС » Военное обозрение


День танкиста – российский и советский профессиональный праздник военнослужащих и танкостроителей, отмечаемый ежегодно во второе воскресенье сентября. Учрежден Указом Президиума Верховного Совета СССР от 1 июля 1946 года в ознаменование больших заслуг бронетанковых и механизированных войск в разгроме противника в годы Великой Отечественной войны, а также за заслуги танкостроителей в оснащении Вооруженных Сил бронетанковой техникой.

В этот же день в 2012 году КП «ХКБМ имени А. А. Морозова» (ХКБМ) отпразднует свой 85-летний юбилей. Образованная на базе Харьковского паровозостроительного завода в 1927 году конструкторская группа по проектированию танков постепенно трансформировалась в отдельное мощное конструкторско-производственное предприятие по созданию бронетехники, заняв в бывшем СССР, а теперь и на Украине ключевую роль в бронетанкостроении. В ряду разработок ХКБМ особое место занимают такие машины, как лучший танк Второй мировой войны Т-34 и прародитель всех постсоветских основных боевых танков (ОБТ) Т-64. Последняя машина стала прародительницей трех ветвей советских ОБТ, имеющих одинаковые пушки, похожие прицельные комплексы, одного класса по массе, но отличающихся по ходовой и типам двигателя, а также автоматами (механизмами) заряжания (АЗ, МЗ). Развитием этих линий и последними разработками сегодня являются украинский танк «Оплот-М» (объект 478ДУ10) и российский Т-90МС. «Оплот-М» принят на вооружение армии Украины 28 мая 2009 года. Готовится к выпуску серия из 49 машин, но по заказу Королевской армии (СВ) Таиланда. Т-90МС впервые показан 9 сентября 2011 года на полигоне Старатель в Нижнем Тагиле в рамках VIII международной выставки вооружений REA-2011.

Попробуем беспристрастно сравнить два таких похожих друг на друга танка и в то же время совершенно разных представителей Харьковской и Нижнетагильской школ бронетанкостроения.

Для атаки

Первое, что бросается в глаза, – наличие на машинах командирских панорамных прицельно-наблюдательных комплексов, которые расширяют возможности командира танка по наблюдению за обстановкой и ведению огня в режиме «Дубль».

Панорама командира.

На танке «Оплот-М» установлен многоканальный панорамный прицельно-наблюдательный комплекс ПКН-6 с независимыми дневным оптическим и тепловизионным каналами и лазерным дальномером. Установка ПКН-6 повысила возможности наблюдения за местностью, особенно в ночных условиях и в условиях пониженной видимости. Дальность обнаружения цели типа «танк» через визуальный канал панорамы достигает 5500 метров, а через тепловизионный канал в широком поле зрения – 4000. Командир танка имеет возможность обнаруживать и распознавать наземные и воздушные цели, выдавать целеуказания наводчику. Комплекс позволяет командиру самому вести стрельбу из пушки и спаренного пулемета в режиме дублированного управления вооружением. Установка ПКН-6 повлекла за собой изменения и во внешнем виде машины.

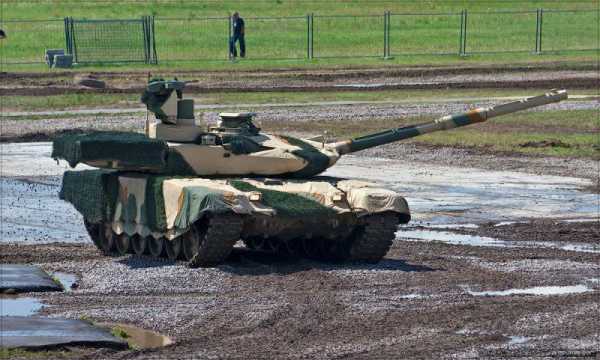

Т-90МС использует многоканальный панорамный прицельно-наблюдательный комплекс с независимыми дневным телевизионным и тепловизионным каналами и лазерным дальномером ПК ПАН «Соколиный глаз».

Прицел наводчика. На танке «Оплот-М» установлен дневной прицел наводчика 1Г46-М – оптический визир с двухплоскостной независимой стабилизацией поля зрения, с лазерным дальномером и каналом лазерного управления ракетой, а также тепловизионный прицельный комплекс ПТТ-2, предназначенный для наблюдения, обнаружения, распознавания и идентификации целей и обеспечения прицельной стрельбы из пушки и спаренного с ней пулемета во всех условиях эксплуатации.

Т-90МС использует комбинированный прицел наводчика ПНМ «Сосна-У» с двухплоскостной независимой стабилизацией поля зрения, оснащенный лазерным дальномером. Имеются каналы лазерного управления ракетой и тепловизионный с видеосмотровым устройством, служащим для дублирования оптической системы в условиях ограниченной видимости и в темное время суток.

Зенитная установка. На танке «Оплот-М» перенесена на кронштейн в задней части башни, управляется дистанционно и отслеживает поворот головки панорамы по горизонту и зеркала по вертикали. Имеется мертвая зона по углу снижения в районе панорамы. Сектор ведения огня – 360 градусов по горизонту и от -3 до +60 по вертикали. Калибр – 12,7 миллиметра.

На Т-90МС используется универсальная дистанционно-управляемая пулеметная установка калибра 7,62 миллиметра. Дальность уничтожения живой силы – до 1500 метров. Расположена за головой панорамы с сектором ведения огня 316 градусов по горизонту и от -10 до +45 по вертикали.

Защита и двигатели

Бронирование. Это следующий характерный элемент. На танке «Оплот-М» применяется новая система встроенной динамической защиты «Нож-2», способная противостоять ПТУР с тандемной боевой частью, кумулятивным и бронебойным снарядам. Ее контейнеры установлены на передней части корпуса и на башне, а также по бортам корпуса, обеспечивая дополнительную защиту с боков. Комплекс «Нож-2» имеет модульную конструкцию, поэтому он может быть легко заменен или же модернизирован по мере усовершенствования соответствующих технологий динамической защиты.

На танке Т-90МС установлены новые дополнительная защита «Реликт» (ЭДЗ 4С23) на корпусе и модульная защита башни с модулями бронирования бортов. На корпусе в кормовой части – решетчатые экраны для круговой защиты от ручных ПТС.

Двигатели. На танке «Оплот-М» установлен более совершенный двигатель 6ТД-2Е мощностью 1200 лошадиных сил, который надежно работает без снижения мощности при температуре до +55 градусов по Цельсию. Буква «Е» означает «экологический». Раньше об экологичности боевых машин особо не задумывались, однако теперь ситуация изменилась – в международных тендерах учитывается и такой параметр, как токсичность выхлопа.

На танке Т-90МС применяется силовая установка В-93 мощностью 1130 лошадиных сил с улучшенной системой охлаждения, также позволяющей работать при температуре до +55 градусов.

Для улучшения подвижности и управляемости на танке «Оплот-М» установлена комплексная система управления движением танка (КСУД). Она предназначена для повышения соответствующих показателей в различных дорожных условиях и снижения утомляемости механика-водителя со штурвальным управлением.

На Т-90МС применяются управление на основе штурвала и система автоматического переключения передач с возможностью перехода на ручную.

Вспомогательные установки. Повышенная энергетическая нагрузка потребовала использования более мощных агрегатов. На танке «Оплот-М» установлен вспомогательный агрегат питания мощностью десять кВт. Находится на правой надгусеничной полке в герметичном броневом отсеке и подключен к электрической и топливной системам основного двигателя.

На танке Т-90МС – агрегат семь кВт. Установлен на левой надгусеничной полке в герметичном броневом отсеке.

В башне

Пушки на танках идентичные – калибра 125 миллиметров повышенной точности с системой учета изгиба ствола. Автоматы (механизмы) заряжания также идентичны базовым моделям на 28 и 22 выстрела. Установлена система «Айнет» для дистанционного подрыва боеприпасов.

Танки оснащены системами кондиционирования воздуха, что повышает комфорт работы экипажа и позволяет использовать их в странах с жарким климатом более продолжительное время.

Именно в башнях наибольшее отличие. У танка «Оплот-М» – цельносварная, созданная по проекту «Совершенствование-88» с новой системой динамической защиты и развитой капотировкой кормовой части. Минус конструкции – повышенный момент неуравновешенности, следовательно, необходим более мощный привод башни.

Т-90МС имеет башню, созданную по проекту «Прорыв», прицепной отсек для боеприпасов, вынесенных из боевого отделения. Кормовая часть по длине и ширине более развита, люки увеличенных габаритов, При данной компоновке снизился момент неуравновешенности башни, но возросла по сравнению с ранними образцами танка Т-90 ее масса.

Итоги

Таким образом, танки практически идентичны. За последние 50 лет данная компоновка достигла апогея развития. К сожалению, архитектура и технологические решения не позволяют реализовать концепцию максимальной защиты экипажа при поражении танка, так как боеприпасы находятся в боевом отделении вместе с экипажем. В данном случае при поражении становится неважным, сколько их в автомате и есть ли снаряды, вынесенные во внешний ящик. Самой большой проблемой является практически полное отсутствие защиты от ПТУР третьего поколения типа FGM-148 Javelin и других боеприпасов аналогичного класса. Попытка организации кругового бронирования от ручных ПТС при использовании старой компоновки приводит к увеличению массы боевой машины до максимально допустимых значений для ходовой и росту удельного давления на грунт, что сказывается на проходимости.

Эти модели, появившись с опозданием на 20 лет, современным условиям боя и требованиям по живучести уже не отвечают. И тем более они не приспособлены для участия в локальных конфликтах, а их использование в городских боях приведет к печальным последствиям.

Тем не менее задел, полученный в результате выполненных работ над этими танками, при объединении усилий двух конструкторских коллективов может помочь в создании действительно машины нового поколения – танка XXI века.

Фото:









topwar.ru

Т-84 БМ "Оплот" | Военная Техника Вики

Т-84 БМ "Оплот"
Название

танк

Назначение

боевые задания в наступлении обороны

Начало создания

2008 г.

Применение в войсках

Украина, Таиланд

Классификация

ОБТ

Экипаж

три человека

Вес

51,0 т.

Мощность двигателя

1200 л. с.

Расход топлива

300 л / 100 км (на трассе)

Максимальная скорость

65-70 км / час (по шоссе)

Бронирование корпуса

"Дуплет"; "Варта"; комбинированная противоснарядная

Вооружение

главное оружие — гладкоствольная пушка; пулемёты — 1 × 12, 7-мм КТ, 1 × 7, 62-мм КТ

Текущий статус

производится

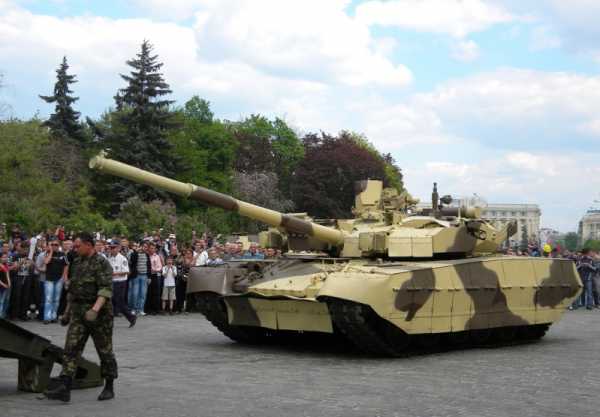

Т-84 БМ "Оплот" (также известен, как БМ "Оплот") — основной боевой танк Украины. Делали почти пять лет. Выпускается заводом имени Малышева. До принятия на вооружение, назывался "Оплот-М". Одержал все двенадцать побед в двенадцати смоделированных боях, проводимых с участием лучших танков мира.

Харьковским конструкторским бюро именем Морозова, является одним из наиболее мощных видов оружия предлагаемого на мировом рынке вооружений госкомпании «Укрспецэкспорт». Танк отличается рядом усовершенствований. В частности: Новой фар накатанной башне встроенной динамической бронёй нового поколения, двигателем мощности тысячу двести лошадиных сил вместо тысячи сильного двигателя, тепловизионным прицелом, а также рядом других систем в качестве улучшивших огневые, ходовые и защитные свойства танка. Компоновка танка "Оплот" — традиционная. Отделение, управление находится в носовой части, боевое отделение — в центре, а моторно трансмиссионное отделение в кормовой части машины. Экипаж "Оплота" — три человека. Главное оружие танка

"Оплот" — 125-мм гладкоствольная пушка стабилизирована в вертикальной и горизонтальной плоскостях. Боекомплект танка составляет сорок выстрелов, двадцать восемь из которых размещены в механизме заряжания. Применяемые боеприпасы: бронебойно-подкалиберные, осколочно-фугасные, кумулятивные. Ключевой особенностью танка является наличие высокоточного, управляемого вооружения, которое позволяет вести огонь из пушки управляемой ракетой "Комбат" с лазерным наведением и поражать цели на дальностях до 5000 метров. Стрельба ракеты может осуществляться в движении по движущейся цели.

ПТУР «Комбат»

Ракета "Комбат" — украинского производства, зенитный пулемёт — калибра 12,7-мм на командирском люке имеет дистанционное управления и предназначен для стрельбы по воздушным и наземным целям з закрытыми люками танка с места командира. Стрельбу из паренного с пушкой пулемёта калибра 7,62-мм, можно вести из места наводчика или командира. "Оплот" имеет комбинированную систему защиты систему защиты, включающуюся в себя пассивную броню, встроенную динамическую защиту и ряд других устройств. Крыша башни выполнена цельно штампованной, что повысило её жёсткость, обеспечила технологичность и стабильное качество в условиях серийного производства. Броневая защита — комплексная. Пассивная многослойная броня напоминает слоённый пирог состоящий из броневых листов и керамических материалов. На танке "Оплот" установлена встроенная новая динамическая защита нового поколения типа "Нож" — отечественной разработки. "Нож" обеспечивает не только фронтальную, но и боковую, а также защиту верхней части башни. "Нож" надёжно защищает танк от кумулятивных, бронебойно-подкалиберных, осколочно-фугасных боеприпасов, боеприпасов тандемного типа и боеприпасов типа "Ударное ядро". Для эффективного противостояния высокоточным средствам поражения с лазерной системой наведения, на танке установлен комплекс оптико-электронного противодействия "Варта" — он состоит из системы предупреждения, осветителей и постановка инфракрасных помех, которые выдают ложный сигнал для системы наведения приближающейся управляемой ракеты. Комплекс "Варта" выдаёт помехи координаторам всех типов современных ПТУР. Для снижении заметности танка может быть применена отечественная, маскировочная конструкция "Контраст". В качестве дополнительного средства маскировки, возможна постановка дымовой завесы с помощью термодымовой аппаратуры. Двигатель танка "Оплот" в 6ТД-2 мощностью 1200 лошадиных сил, способен эффективно работать в любых погодных условиях, в том числе: при высоких температурах окружающей среды, хотя 6ТД-2 является дизельным двигателем, он также может работать на других типах топлива в том числе: на бензине, керосине, в топливе для дизельных двигателей или их смеси в любой пропорции. Вместимость внутренних, топливных баков — составляет 700 литров, ещё 440 литров топлива находятся в топливных баках на надгусеничных полках. Запас хода по топливу составляет — 400 километров. Воздухозаборное устройство двигателя позволяет танку преодолевать танку водные препятствия глубиной до одного и восьми десятых метров без подготовки. Система воздуха очистки позволяет эксплуатировать танк в жарких и пыльных условиях в объёме 1000-го пробега без необходимости обслуживать фильтры.

Сайт «Укрспецекспорт»

ru.wartech.wikia.com

БМ “Оплот-М”

БМ "Оплот-М”

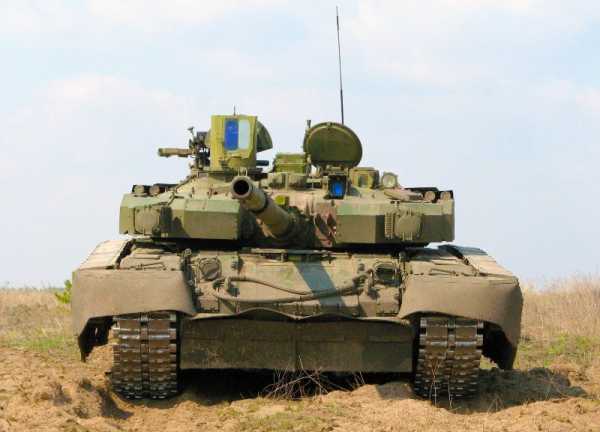

"Оплот-М” – это дальнейшее усовершенствование танка  Т-84 "Оплот”.
Т-84 "Оплот” – это украинский боевой танк, созданный на основе глубокой модернизации танка Т-80.
Главными отличиями являются: увеличенная мощность двигателя до 1200 л.с., на танке установлены новые приборы наблюдения и прицеливания, новая броневая защита, которая отличается в  различных модификациях танка.
Произведено этих танков очень малое количество, так на 2010 год в вооруженных силах Украины было всего 10 танков "Оплот-М”






"Оплот-М” в свою очередь отличается от Т-84 "Оплот”:
- комбинированным панорамным прицелом командира;
- дистанционно управляемый зенитный пулемет;
- отдельный тепловизор и дальномер для командира;
- динамическая зажита от кумулятивных снарядов Нож-2;
- автоматическая коробка передач и усовершенствованная система управления хода танка;
В настоящее время танк "Оплот-М” называется как БМ "Оплот-М”





Ввиду того, что данных танков выпущено очень мало, в мелких деталях каждый танк отличается друг от друга.
Справедливости ради нужно сказать, что сайт находится на уровне мировых образцов по боевой эффективности.
БМ "Оплот-М” превосходит Т-90 по многим показателям.
Очень важной особенностью, возможно, самой важной, что показал на практике последний конфликт на Донбасе – это разделение хранения боеприпасов.
Практика конфликта показала, что танк можно подбить с помощью миномета. Мина попадает непосредственно на танк и боеприпасы, размещенные внутри – детонируют. Наверное, многие видели подбитые танки с оторванными башнями.
В наступательной войне такое невозможно, однако во время массированного обстрела на закрепленных позициях – техника уничтожалась.
В БМ "Оплот-М” основная часть боекомплекта хранится за пределами танка, если так можно выразиться – в специальном отсеке за задней частью башни. Это уже исключает гибель экипажа при детонации основного боекомплекта.
Но есть недостаток в том, что верхняя часть башни не имеет динамической защиты, а значит, танк может быть поврежден минометным огнем.






Опять же разработка танков проводилась до 2014 года на основе опыта Великой Отечественной войны. Другого опыта небыло. Военные действия на Донбасе, которые проводились с применением современных систем оружия, причем в значительной плотности – внесут значительные коррективы в разработку и модернизацию ужу существующих моделей танков.
БМ "Оплот-М” имеет бронированную юбку по корпусу танка, то значительно повышает его живучесть в бою.
БМ "Оплот-М” превосходит по своим характеристикам Т-90, однако уступает Т-90МС "Тагил”.





Танк Оплот-М, технические характеристики:

Производитель: Украина ХЗТМ
Принят на вооружение: 2009 год
Боевая масса: 51 тонна
Экипаж: 3 человека
Длина корпуса: 7075 мм
Длина с пушкой вперёд: 9720 мм
Ширина корпуса:  3400 мм (4176 мм со съемным защитным экранам)
Высота: 2285 мм (2800 мм по прицелу командира)
Клиренс:  470—500 мм

Вооружение:

Гладкоствольная 125-мм КБА-3
Боекомплект:  46 выстрелов
Дальность стрельбы: 2, 6 км снаряды
ПТУР: 5,0 км
Прицелы: лазерный прицел-дальномер 1Г46М,
тепловизионный прицельный комплекс ПТТ-2,
панорамный прицельный комплекс ПНК-6
Пулемёты: 1 × 12,7-мм КТ,
1 × 7,62-мм КТ
ПТУР «Комбат»
Мощность двигателя: 1200 л.с.
Скорость по шоссе: 70 км/час
Скорость по пересечённой местности: 40-45 км/час
Запас хода по шоссе: 400 км (500 км с внешними баками)
Запас хода по пересечённой местности: 350 км  (450 км с внешними баками)
Удельная мощность: 23,5 л.с./тонну
Преодолеваемый подъём: 32  град.

Преодолеваемая стенка: 0,8 м



Стрельба танка из орудия







total-rating.ru

Танк Оплот - характеристики

Т-84 Оплот — это основной боевой танк, созданный на Украине после выхода из состава СССР. Подобные ей страны, покинувшие Союз, получали огромную материальную базу в виде оставшихся производств и техники, именно поэтому было принято решение создавать новый ОБТ на базе советского. На роль основы был выбран Т-80, поступивший на вооружение в 1976 году, точнее его модификация Т-80УД. Более 5400 таких танков досталось в наследство от СССР новым странам и Украина не оказалась исключением, имея на вооружении около 345 единиц в 1995 году.

Создание новой машины было практически необходимым для украинцев, ищущих возможности быть менее зависимыми от России и экспортировать свое вооружение в другие страны. И, хотя разработка глубокой модификации Т-80 начиналась еще в конце 1980 годов, на свет он появился лишь в 1995 году, поступив на вооружение в 1999 году.

Танк Оплот

Конструкция

Танк Оплот

Проектировался и создавался Оплот в Харьковском Конструкторском Бюро имени Морозова.

Внешне T-84У имеет сильное сходство со своими советскими предшественниками. ОБТ времен СССР славились своими низкими силуэтами и Оплот не стал исключением. Ходовая с каждой стороны состоит из ведущего колеса сзади, шести обрезиненных опорных катков и направляющих спереди. Водитель расположен спереди, за сильно наклоненной лобовой плитой. Шестиугольная башня находится в середине корпуса, имеет наклонные лобовые листы и далеко выступающую за корпус пушку. На крыше по сторонам находятся люки и пулемет крупного калибра, который может быть применен командиром против пехоты или воздушных целей в то время, как основное орудие применяется по бронированным целям. Так же имеется спаренный пулемет, управляемый наводчиком. Традиционно для советских танков применяется автомат заряжания, благодаря чему экипаж состоит из 3 человек - командира, наводчика и водителя. Имеется современная ДЗ НОЖ и система самоокапывания.

Подвижность

Танк Оплот

Двигательный отсек расположен сзади, предусмотрена установка внешних топливных баков. Двигатель 6ТД-2 дизельный, многотопливный, турбированный, мощностью 1200 л.с. Он передает мощность на планетарную коробку передач,с автоматическим переключением и 7 передачами вперед и 4 назад. Подвеска традиционная, торсионного типа с гидравлическими амортизаторами. Масса составляет около 50 тонн, а скорость достигает 70 км/ч по ровной поверхности и до 35 км/ч задним ходом. В перспективе может быть установлен новый двигатель 6ТД-3 мощность 1500 л.с., что заметно улучшит подвижность Оплота.

Вооружение и вспомогательное оборудование

Танк Оплот

Основное вооружение представлено 125 миллиметровым гладкоствольным орудием КБА3, способным, как и его советские аналоги запускать управляемые ракеты через свой ствол. Боекомплект состоит из 40 выстрелов раздельного заряжания, 28 из которых находятся в конвеере автомата заряжания. Ракеты, как и снаряды расположены там же.

Дополнительное вооружение представлено ставшими привычными пулеметом калибра 12.7 мм на крыше башни, имеющего 450 патронов в комплекте и спаренного с пушкой 7.62 мм, имеющего 1250 патронов. По бокам башни расположены 12 дымовых гранатометов.

Из активных защитных систем, помимо навесной активной брони "Нож", имеется комплекс электрооптической активной защиты "Штора-1". ЯБХ-защита предусмотрена по стандарту, как и автоматизированная быстродействующая система пожаротушения.

Т-84У

Танк Оплот

Первая серия называлась просто Т-84 и имела много схожего с Т-80УД, получив новую башню, двигатель 6ТД-2 и систему активной защиты Штора-1.

После модернизации танк получил название Т-84У и получил приборы прицеливания зарубежного производства, тепловизор, навигацию GPS, блоки реактивной брони,увеличенные бортовые экраны и вспомогательный агрегат питания для работы систем танка без запуска двигателя.

БМ Оплот

Танк Оплот

Танк БМ Оплот часто путают с Т-84, но он уже серьезно отличается от своего предшественника. Башня изменилась в очередной раз, стала сварно-катаной. Бортовые экраны увеличились, динамическую защиту "Нож" заменили на "Дуплет", КОЭП "Штора" заменили на "Варта".

Система управления огнем сменилась на новую, появился учет изгиба ствола и панорамный прицел командира с независимыми каналами тепловизора и лазерным дальномером.

Ятаган

Танк Оплот

T-84-120 Ятаган появился как экспортный вариант и принял участие в турецком тендере тендере. Он имеет 120 миллиметровую, стандартизированную под западные боеприпасы, кормовую нишу башни для хранения боекомплекта и измененный автомат заряжания. Так же в Ятагане используются зарубежные комплектующие.

Помимо Турции украинской машиной заинтересовался Тайланд, который выбирал между танками Оплот, Чёрная пантера, Т-90 и Леопард-2. 5 ноября 2013 года было передано 5 первых танков.

Эпилог

Танк Оплот

Т-84У Оплот имеет хорошие защищенность, за исключением боекомплекта в башне, верхней полусферы, и подвижность, обусловленную мощным двигателем и средней для ОБТ массой. Недостатком считаются боеприпасы и устаревшая система управления огнем. Можно сказать, что Оплот вполне соответствует современным стандартам ОБТ за исключением некоторых характеристик, которые можно исправить модернизацией.

На вооружении самой Украины находится 10 Т-84У и должно было поступить 10 БМ Оплот, но из-за недостаточного финансирования этого не случилось. Планируется принять на вооружение 50 танков до 2018 года.

tanksdb.ru

Основной украинский боевой танк Оплот-М


Основной украинский боевой танк Оплот-М

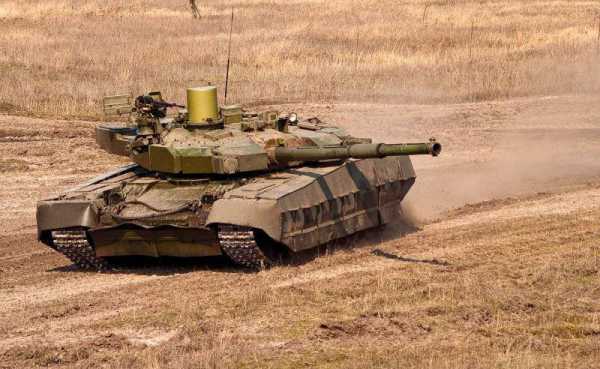

Танк Оплот – М, создан на базе танка Т-84, но многие узлы и детали полностью заменены или модернизированы. Танк принят на вооружение Украинской Армии в 2009 году, но на данный момент (2012) государство заказало у завода ЗТМ им. Малышева только 10 машин.

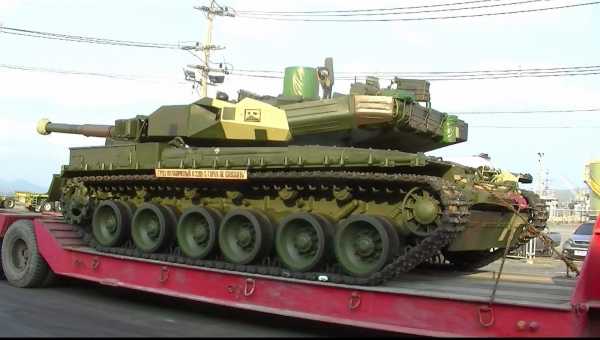

Тем не менее, в сентябре 2011, подписан контракт на поставку адаптированных танков Оплот-М для Королевской армии Таиланда, в количестве 49 шт., стоимость за 1 боевую единицу определена в размере 4 000 000$.
Что нового получил танк?
В первую очередь существенно усилена броневая защита, установлена новая динамическая защита, под кодовым названием "Нож-2”, по заявлениям разработчиков танка она способна противостоять современным и перспективным кумулятивным снарядам, в том числе с тандемным зарядом. Динамическая броня модульная, после повреждения участка брони можно в полевых условиях заменить отработавший блок (модуль) брони.



Важным элементом модернизации танка стала система управления огнем и в частности прицел пушки. Прицел ПКН-6 стал панорамным, вести прицельный огонь сейчас может не только наводчик, но и командир танка. Однако нужно отметить, что вес прицела составил 400 кг, что намного больше западных аналогов, он установлен в специальном контейнере на верху башни и не защищен броней.  Первое же попадание любого снаряда по танку – просто выводит прицел из строя.
Модернизирован двигатель, сейчас он имеет обозначение 6ТД-2Е, буква Е обозначает экологичность. Доводка двигателя призвана уменьшить токсичность выхлопа, для удобства движения в колоне танков.
По ходовой части – установлена новая коробка – автомат, танк оборудуется встроенной силовой установкой, для питания электроприборов на стоянке, мощность 10кВт.



Тактико-технические характеристики танка Оплот-М:

Боевая масса: 51 тонна
Экипаж: 3 человека
Производитель: Украина ХЗТМ
Принят на вооружение: 2009 год
Длина корпуса: 7075 мм
Длина с пушкой вперёд: 9720 мм
Ширина корпуса:  3400 мм (4176 мм со съемным защитным экранам)
Высота: 2285 мм (2800 мм по прицелу командира)
Клиренс:  470—500 мм
Вооружение:
Гладкоствольная 125-мм КБА-3
Боекомплект:  46 выстрелов
Дальность стрельбы: 2, 6 км снаряды
ПТУР: 5,0 км
Прицелы: лазерный прицел-дальномер 1Г46М,
тепловизионный прицельный комплекс ПТТ-2,
панорамный прицельный комплекс ПНК-6
Пулемёты: 1 × 12,7-мм КТ,
1 × 7,62-мм КТ
ПТУР «Комбат»
Мощность двигателя: 1200 л.с.
Скорость по шоссе: 70 км/час
Скорость по пересечённой местности: 40-45 км/час
Запас хода по шоссе: 400 км (500 км с внешними баками)
Запас хода по пересечённой местности: 350 км  (450 км с внешними баками)
Удельная мощность: 23,5 л.с./тонну
Преодолеваемый подъём: 32  град.
Преодолеваемая стенка: 0,8 м



Танк Оплот-М на стрельбах



 Танк Оплот М


Похожие статьи:

mostinfo.su

Оплот-М Основной боевой танк — Военный информатор

«Оплот» Основной боевой танк

Основной производитель: Украина
Имя: Оплот-М
Тип: Основной боевой танк
Год принятия на вооружение: 2012

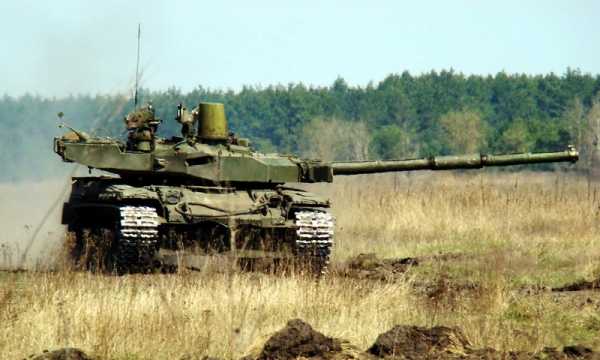

БМ «Оплот» («Оплот-М» до принятия на вооружение) — современный украинский основной боевой танк. Разработан Харьковским конструкторским бюро по машиностроению имени А. А. Морозова и выпускается заводом ЗТМ им. Малышева. Главный конструктор машины — Михаил Демьянович Борисюк, генеральный конструктор по созданию бронетанковой техники и артиллерийских систем, начальник КП ХКБМ, генерал-лейтенант, доктор технических наук, профессор, Герой Украины, Лауреат Ленинской премии, дважды Лауреат Государственной премии Украины.

По сравнению с предыдущими моделями танков ХКБМ у новой машины существенно улучшена боевая мощь, подвижность и защищенность. Танк принят на вооружение Вооружённых сил Украины в мае 2009 года под названием БМ «Оплот» (боевая машина «Оплот») и на момент 2012 года находится в серийном производстве.

Стоимость нового БМ «Оплот» по контракту 2009 года на поставку Вооружённым силам Украины 10 танков составила 29,5 миллионов гривен за единицу. Экспортная цена нового «Оплот-М» по контракту на поставку Королевской армии Таиланда составляет около $4,9 млн за единицу по состоянию на 2011 год.

Танк имеет классическую компоновку, с размещением отделения управления в лобовой части, боевого отделения — посередине и моторно-трансмиссионного отделения — в кормовой части. В отличие от подавляющего большинства западных основных боевых танков, на БМ «Оплот» применён автомат заряжания, что позволило сократить его экипаж до трёх человек — механика-водителя, наводчика и командира. Механик-водитель размещается по центру. Командир танка размещается справа, а наводчик — слева, у каждого из них имеется люк для посадки/высадки.

От предыдущих танков ХКБМ (Т-80УД, Т-84) БМ «Оплот» отличается существенно улучшенной:
огневой мощью:
новая цифровая СУО и ТВП (тепловизионный прицел)
система учета изгиба канала ствола
комбинированный панорамный прицел командира с независимыми дневным и ночным (тепловизионным) каналами, и лазерным дальномером
защитой:
сварно-катаная башня новой формы
большие бортовые экраны, обеспечивающие дополнительную защиту бортов корпуса и ходовой части от ручных противатанковых гранатометов
встроенная ДЗ «Дуплет» («Нож-2») нового поколения, обеспечивающая лучшую защиту от современных бронебойных снарядов и тандемных кумулятивных боеприпасов
КОЭП (комплекс оптико-электронного противодействия) «Варта» (рус. «Стража»)
подвижностью:
новая комплексная система управления танком, обеспечивающая автоматическое переключение передач и плавный поворот во время движения
двигатель 6ТД-2Е мощностью 1200 л.с. с уменьшенной дымностью и токсичностью выхлопа
дизельная ВСУ (вспомогательная силовая установка) мощностью 10 кВт
новый цифровой щит (бортовой компьютер) механика-водителя, современная навигационная система, новые средства радиосвязи

СУО БМ «Оплот» обеспечивает круглосуточное и всепогодное прицеливание и стрельбу из пушки, спаренного и зенитного пулеметов, в том числе командиром танка.[9] СУО танка включает:
прицельный комплекс:
дневной прицел наводчика «Промінь» 1Г46М оснащен независимой стабилизацией в двух плоскостях, лазерним дальномером (до 9990 м с точностью ±10 м) и каналом полуактивного управления ПТУР «Комбат». Имеет кратность 2,7-12х.
тепловизионный прицельный комплекс наводчика ПТТ-2(4)Предназначен для обнаружения наземных и воздушных целей, и прицельной стрельбы по ним днем и ночью. Дальность обнаружения целей — до 8000 м, распознавания — 4500 м и идентификации — 2500 м.
панорамный прицельный комплекс командира «ПНК-6»Предназначен для обнаружения наземных и воздушных целей с места командира, и прицельной стрельбы по ним днем и ночью. Оснащен лазерным дальномером. Дальность обнаружения целей типа танк составляет 5500-8000 м.
стабилизатор вооружения 2Э42М
ТБВ (танковый баллистический вычислитель) ТИУС-ВМ
СУИТ (система учета изгиба ствола) повышает точность стрельбы за счет автоматической коррекции углов прицеливания и бокового упреждения, вырабатываемых баллистичеким вычислителем, с учетом теплового изгиба ствола от солнечной радиации и собственного разогрева при интенсивной стрельбе.
система дистанционного управления зенитным пулеметом 1ЭЦ29М

Основным вооружением танка является 125-мм гладкоствольная пушка КБАЗ, имеющая длину ствола 48 калибров и снабжённая автоматом заряжания конвейерного типа.[17][18] Пушка оснащена эжектором пороховых газов, термокожухом и стабилизирована в двух плоскостях.[19]

Ствол пушки выполнен быстросъемным и может быть заменен в полевых условиях без демонтажа пушки с танка. Привод вращения башни — электрический, привод пушки — гидравлический. Башня поворачивается на 180 градусов менее чем за 5 секунд (скорость вращения башни относительно корпуса составляет до 40 град/сек). На случай внештатной ситуации предусмотрены резервные механические приводы наведения пушки и башни.

Боекомплект пушки составляет 46 выстрелов раздельно-гильзового заряжания, из них 28 размещены в автомате заряжания. БМ «Оплот» способен вести огонь бронебойно-подкалиберными, кумулятивными, осколочно-фугасными снарядами и ПТУР «Комбат» с полуактивной системой управления по лазерному лучу.

Скорострельность танка составляет до 8 выстрелов/мин. (7-12,5 сек. на заряжание одного выстрела), что достигается за счет автомата заряжания и тандемного досылания (снаряд-заряд) за один цикл. Удаление стрелянного поддона осуществляется с помощью его автоматического улавливания и укладки в пустой лоток без разгерметизации боевого отделения. Время загрузки конвейера автомата заряжания выстрелами составляет 15-20 мин. Также предусмотрены дублирующие приводы конвейера автомата заряжания и ручной механизм заряжания.

Отличительной особенностью танка является наличие КУВ (комплекса управляемого вооружения), который позволяет вести огонь из пушки управляемыми ракетами «Комбат» с лазерным наведением на дистанциях до 5,0 км и обеспечивает бронепробиваемость за динамической защитой не менее 750 мм. ПТУРы размещаются в автомата заряжания так же, как и обычные снаряды.

ПТУР «Комбат» почти на протяжении всего полёта ведется над линией визирования, а ее перевод непосредственно на цель осуществляется автоматически всего за 0,3 секунды до момента поражения. Такое решение выгодно отличается от подсветки лазером цели на протяжении всего полёта ракеты тем, что противник практически не имеет шансов поставить помеху ПТУР.

Стрельба ПТУР «Комбат» возможна на скоростях движения танка до 30 км/ч, по целям, двигающимся со скоростью до 70 км/ч.

Система дистанционного управления зенитной установкой состоит из пулемета КТ-12,7 мм (боекомплект 3х150 патронов). Угол наведения по вертикали составляет от −3° до +60°, по курсу — в диапазоне +/- 75°. Пулемет стабилизирован по вертикали в диапазоне от −3° до +20°.
Спаренный с пушкой пулемет КТ-7,62 мм имеет боекомплект 1250 патронов.

БМ «Оплот» имеет комбинированную систему защиты, включающую в себя пассивную броню, встроенную динамическую защиту и ряд других систем защиты, повышающих выживаемость танка на поле боя. Броня — многослойная, состоящая из броневых листов и керамических материалов. Крыша башни выполнена цельноштампованной, что повышает ее жесткость и обеспечивает хорошую технологичность и стабильное качество при серийном производстве.

На передней части корпуса, башне и бортах танка установлена встроенная ДЗ (динамическая защита) нового поколения «Дуплет», которая обеспечивает защиту от кумулятивных и бронебойно-подкалиберных боеприпасов. Модульная конструкция предусматривает быструю замену элементов защиты во время модернизации или повреждения. На бортах корпуса БМ «Оплот» установлены широкие резиновые экраны, обеспечивающие дополнительную защиту от ручных противотанковых средств типа РПГ-7. Элементы ДЗ «Дуплет» не детонируют при попадании в них пуль калибра 12,7 мм, бронебойных снарядов калибра до 30 мм и осколков снарядов. ДЗ «Дуплет» не нуждается в обслуживании и безопасна в обращении. Установка данной ДЗ возможна силами экипажа без специальных приспособлений за 2,5-3 ч.

По утверждению производителя танка, ВПТДЗ (встроенная противотандемная динамическая защита) «Оплот-М» обеспечивает защиту от:
противотанковых ручных и станковых гранатометов, и безоткатных орудий (в том числе с тандемными боевыми частями)
противотанковых ракет типа «ТОУ-2», «Милан», «Штурм-С»
кумулятивных снарядов гладкоствольных танковых пушек калибра 125 мм (3БК18М, 3БК18, 3БК14М, 3БК14)
бронебойных подкалиберных снарядов гладкоствольных танковых пушек калибра 125 мм (3БМ22, 3БМ26, 3БМ42) и 120 мм трассирующего оперенного подкалиберного снаряда с отделяющимся поддоном Cl3069

Следует заметить, что крыша башни танка получила дополнительную защиту от противотанковых средств типа FGM-148 Javelin, атакующие танк сверху, в крышу башни. Противоминная защита обеспечивает выживаемость экипажа при подрыве под гусеницей мин с тротиловым эквивалентом 10 кг, а под днищем (в переднем отделении) — до 4 кг.

Танк оборудован автоматической системой пожаротушения в обитаемом отделении и МТО. На «Оплот-М» также установлены ПРХР-М1 (прибор радиационной и химической разведки) и система защиты от оружия массового поражения.

Активная защита БМ «Оплот» предусматривает использование КОЭП (комплекса оптико-электронного противодействия) «Варта» (рус. «Стража»), которая предупреждает о наведении высокоточных боеприпасов с лазерной системой управления, и активирует постановку дымовой/аэрозольной завесы вокруг танка. Система постановки аэрозольной завесы состоит из 12 пусковых установок и пульта управления с возможностью выбора режима работы системы: автоматический, полуавтоматический или ручной. Аэрозольные гранаты способны поставить завесу, за которую противник, даже используя тепловизор, не сможет «заглянуть». «Варта» также срывает наведение ПТУР с инфракрасной ГСН (головкой самонаведения) за счет постановки инфракрасных (световых) помех.



Источники:
1. Оплот-М  Материал из Википедии



Похожие новости:

military-informant.com

БМ «Оплот» — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Перейти до навігації Перейти до пошуку Не плутати з Т-84У «Оплот» — попереднім танком української серії Т-84.
Т-84 БМ "Оплот"

Завантаження на трак на день незалежності 2011 року у Харкові

Тип основний бойовий танк
Походження Україна
Історія використання
На озброєнні з 2009
Оператори  Таїланд
Війни Війна на сході України
Історія виробництва
Розробник ХКБМ
Виробник Завод імені В. О. Малишева
Виготовлення з 2009
Виготовлена
кількість
2 прототипи
49 (2017)[1]
Характеристики
Вага 51 т (повна)[2]
Довжина 9,72 м
Довжина корпусу 7,075 м
Ширина 3,4 м
з урахуванням знімних захисних екранів — 4,176 м
Висота 2,285 м
2,8 м (по прицілу командира)
Екіпаж 3

Броня багатошарова комбінована, протиснарядна
Активний захист — "Заслін"
Динамічний захист — навісний/вбудований модульний, «Дуплет»

Головне
озброєння

125 мм КБА-З (гладкожерлова)
ПУ — керовані ракети «Комбат»

uk.wikipedia.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
