Советский Союз первым принял на вооружение фугасные (пороховые) струйные огнеметы. Первенство в этом виде огнеметно-зажигательного оружия наша страна удерживала и в дальнейшем.
Вскоре после окончания Великой Отечественной войны на вооружение химических войск Советской армии поступило новое поколение «пехотных» фугасных огнеметов — легкий ранцевый ЛПО-50 и тяжелый ТПО-50.
НАСЛЕДНИКИ ФОГов
Опыт войны указал на необходимость развития огнеметно-зажигательных средств, в частности — увеличения мощности и дальности выстрела струйных огнеметов (танковых, возимых, ранцевых). В ходе войны советские химики-огнеметчики r различных видах боя не без успеха применяли фугасные огнеметы типа ФОГ, отличавшиеся «мощностью» огнеметного выстрела и дальностью огнеметания около 100 м. К недостаткам ФОГов относились их «одноразовость» и «стационарность» (которую в войсках пытались компенсировать установкой ФОГов на тележки или волокуши). Это было учтено конструкторами при разработке нового варианта тяжелого фугасного огнемета сразу после войны, (которую в войсках пытались компенсировать установкой ФОГов на тележки или волокуши). Это было учтено конструкторами при разработке нового варианта тяжелого фугасного огнемета сразу после войны.
Речь шла об установке «дальнобойного» фугасного огнемета на легкий полевой лафет с возможностью быстрой смены на лафете снаряженного и готового к выстрелу огнеметного «ствола». Опыт ФОГов показал также, что электрический метод приведения огнеметов в действие удобен — особенно при стрельбе группой, но требует дублирования механическим.
Образец, поступивший на вооружение в 1952 году, получил обозначение «тяжелый пехотный огнемет ТПО-50». Он относился к поршневым пороховым огнеметам многократного применения, для перемещения по полю боя и прицельной стрельбы снабжался лафетом с колесно-лыжным ходом. На лафете крепился сменный ствол, производивший один выстрел с выбросом большого объема огнесмеси. К стволу крепилась съемная пороховая камера, включавшая пороховой заряд для метания огнесмеси и зажигательную звездку для воспламенения огнесмеси. При этом конструкция ствола была рассчитана на переснаряжение непосредственно в огнеметном подразделении.
«ПОДБРОСЬ ОГОНЬКУ»
Главным назначением ТПО-50 определялась борьба с живой силой противника, расположенной открыто или в долговременных фортификационных сооружениях, окопах, траншеях, зданиях. Огнеметчиков обучали также борьбе с танками и бронемашинами при отражении атак противника. Это также было наследием опыта Великой Отечественной войны, но ТПО-50, в отличие от ФОГов, благодаря своей подвижности мог использоваться и при отражении контратак противника в ходе собственного наступления.
Отделение тяжелых пехотных огнеметов (три расчета) в бою обычно придавалось мотострелковому взводу. Перемешалось отделение на автомобиле. На огнеметную позицию наводчик огнемета и его помощник могли перевозить на лафете три сменных ствола, либо наводчик выдвигался с одним стволом на лафете, его помощник нес два ствола. Площадку для огнемета на позиции готовили так, чтобы обеспечить круговое наведение перемещением лафета. Один ствол крепился на лафете, два других либо скрывали в нишах на позиции, либо устанавливали наклонно в грунт, с упором в доску или бревно, в готовности к стрельбе. При отражении атаки противника расчеты ТПО-50 использовали свое стрелковое оружие, с приближением противника сначала производили залповую стрельбу из сменных стволов, установленных в грунт, рассчитанную в основном на поражение и подавление живой силы, затем прицельным огнеметанием с лафета поражали танки и бронемашины. В наступлении расчеты продвигались за мотострелками от укрытия к укрытию в готовности к развертыванию с ходу и уничтожению живой силы и огневых средств противника прицельным огнеметанием в тесном взаимодействии с мотострелками.
Тяжелые огнеметы служили также для быстрого закрепления захваченного рубежа, отражения контратак противника. Израсходовав свои выстрелы, огнеметчики продолжали бой ка к мотострелки.
МОДЕРНИЗАЦИЯ
Опыт эксплуатации определил дальнейшую доработку огнемета. Модернизированный ТПО-50М отличался от ТПО-50 креплением корпуса на лафете (а также на приспособлении для снаряжения огнемета) с помощью двух проушин. Наличие прорезей в проушинах ствола и скоса в оси крепления ствола на лафете позволяло быстрее производить смену стволов на позиции. Газовое сопло в пороховой камере огнемета ТПО-50М объединено с колосником заряда. Ствол снабдили своеобразным компенсатором, уменьшающим «подпрыгивание» под действием отдачи выстрела — на стакане пороховой камеры установлено реактивное сопло, через которое во время выстрела часть пороховых газов выпускалась вверх, возникающая при этом реактивная сила прижимала ствол книзу.
Если подготовка ТПО-50 к огнеметанию из походного положения занимала до 8-10 минут, то ТПО-50М — до 1,5-2 минут — существенная разница в условиях маневренного боя с быстрыми и внезапными изменениями обстановки.
Конструкция тяжелого огнемета получилась сравнительно компактной при большом объеме огневой смеси в выстреле.

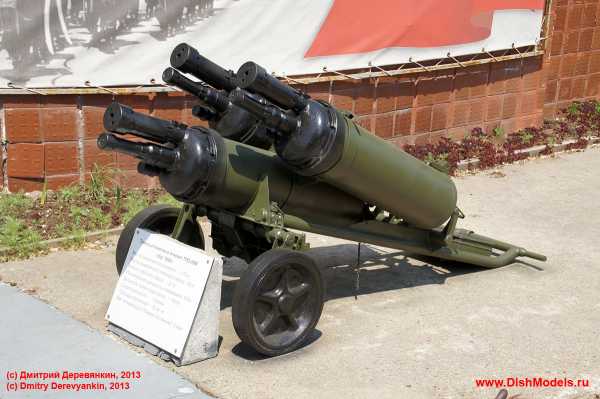

Огнемет ТПО-50 состоял из трех одинаковых по устройству сменных стволов и лафета.
СМЕННЫЙ СТВОЛ
Основой конструкции сменного ствола были корпус и головка, соединяемые накидной гайкой. Также ствол включал поршень-обтюратор, пороховую камеру, насадок с запорным устройством, электрический контакт или механический взрыватель, нес на себе прицельное приспособление. Корпус изготавливался из легированной стали толщиной 3,5 мм, что позволяло многократно выдерживать высокие давления. На дне корпуса располагались ухо для крепления на лафете и ручка для переноски.
Все рабочие узлы собирались на штампованной головке, в которую были вварены сифонная труба, стакан пороховой камеры и втулка предохранительного клапана. Сифонная труба проходила по оси корпуса, не достигая его дна. На нижний конец сифонной трубы навинчивался раструб, обеспечивающий плавный вход огнесмеси в трубу, на передний конец — насадок диаметром 32 мм с запорным устройством. Поршень-обтюратор, вытеснявший огнесмесь и отделявший ее от пороховых газов, надевался на сифонную трубу и двигался вдоль нее от головки ко дну корпуса. Пороховая камера, монтируемая снаружи на стакан головки, вмещала зажигательную звездку (пиротехническую шашку) и заряд нитроглицеринового пороха с воспламенителем из черного пороха.
Прицельное приспособление включало откидные мушку и рамочный прицел. Прицел имел три прорези, рассчитанные на дистанции 100.120 и 140 м.
ПРИВЕДЕНИЕ В ДЕЙСТВИЕ
Привести огнемет в действие можно было двумя способами — электрическим или механическим. В первом случае использовался латунный контакт пороховой камеры, на который по кабелю подавался электрический импульс от аккумуляторной батареи БАС-80 либо от стандартной подрывной машинки ПМ-1 или ПМ-2. Электроимпульс инициировал пиропатрон ПП-9. Через контактное устройство с переключателем и спусковым рычагом можно было подключить к источнику питания три ствола. Механический взрыватель включал простой ударный механизм и воспламенительный патрон РОКС-3 на основе гильзы пистолетного патрона ТТ (такой патрон ранее использовался в «зажигалке» ранцевого огнемета РОКС 3, то есть в ТПО-50 частично использовались боеприпасы, уже имевшиеся в арсенале химвойск). Перед выстрелом боек механизма взводился за кольцо, спуск производится с помощью шнура.
ОГНЕВЫЕ СМЕСИ
В огнемете ТПО-50 использовались вязкие огнесмеси, рецептуру которых советские химики отработали еще в начале Великой Отечественной войны (опередив, кстати, на пару лет американские «напалмы»). Смеси готовились на основе бензольной головки, авиационного или автомобильного бензина, загущавшихся с помощью отверждающего порошка ОП-2. Кроме увеличения дальности огнеметания и времени горения вязкие смеси отличались хорошим прилипанием к поверхностям, что особенно полезно при поражении движущейся цели. Процентное отношение компонентов определялось прежде всего температурой воздуха, Приготовление огнесмеси и снаряжение огнеметов производилось с использованием авторазливочной станции АРС и механического смесителя и автораздатчика огнесмесей МСАО.
ЛАФЕТ
Для транспортировки огнемета, его наводки и восприятия отдачи при выстреле служил жесткий лафет простой конструкции. Рама лафета несла передний и задний сошники, ручку, кронштейн для установки стволов. На поворотной оси лафета крепились либо два небольших колеса со сплошными резиновыми шинами, либо две деревянные лыжи.
В походном положении на лафете с помощью несложного приспособления перевозились три снаряженных ствола. На позиции на лафете крепился один ствол, задний сошник упирался в грунт или твердую опору (пень, дерево, стену). Для стрельбы под небольшими углами возвышения колеса или лыжи поднимались, лафет упирался в грунт также передним сошником, стрельба под большими (40-50°) углами возвышения велась с опушенными колесами или лыжами.
Наведение огнемета с помощью прицела производилось при стрельбе на дальность прямого выстрела, составлявшую 140 м при высоте цели 1,5 м. При стрельбе на дальности более 140 м прицел использовался для наведения по горизонтали, дальность определялась углом возвышения. Для изменения угла возвышения ствола служил поворотный кронштейн в передней части лафета.
ОГНЕМЕТНЫЙ ВЫСТРЕЛ
При выстреле электрическим способом или с помощью механического взрывателя воспламенялась зажигательная звездка, от нее — пороховой заряд. Образующиеся пороховые газы через сопло пороховой камеры и головку поступали в газовую область сменного ствола. Давление газов достигало 60 атм и оставалось уже неизменным в течение всего выстрела. Для того, чтобы обеспечить постоянное рабочее давление при различных температурах воздуха, использовалось два варианта сменного газового сопла пороховой камеры — летнее с критическим сечением 12.6 мм и зимнее с сечением 12,2 мм. Поршень-обтюратор под давлением газов вытеснял огнесмесь через сифонную трубу, при достижении рабочего давления напор струи огнесмеси срезал мембрану насадка, и струя выбрасывалась на цель. Из-за разности диаметров корпуса ствола и сифонной трубы (200 мм и 55 мм соответственно) скорость перемещения огнесмеси увеличивалась с 3 до 36 м/с. Сужение на выходном участке сифонной трубы давало увеличение скорости вылета струи до 106 м/с. При вылете из насадка струя поджигалась пламенем горящей зажигательной звездки. Прохождение огнесмеси через сифонную трубу и цилиндрическую часть насадка способствовало формированию сплошной струи, менее разбиваемой встречным потоком воздуха.
В конце выстрела отверстия во втулке поршня-обтюратора совмещались с отверстиями в нижней части сифонной трубы, и остаточные пороховые газы выходили через трубу наружу, при этом обеспечивая продувку трубы и насадка от остатков огнесмеси — по принципу сифона. Это позволяло подать «стреляный» ствол на переснаряжение. В случае возрастания давления в стволе выше 120 атм срабатывал предохранительный клапан.
1943warfor.me
Огнемёт тяжёлый пехотный ТПО-50

Огнемет состоит из трех одинаковых по устройству сменных стволов и лафета. Сменный ствол включает в себя корпус и головку, соединенные между собой накидной гайкой, а также пороховую камеру, сопло с запорным устройством, поршень-обтюратор и механический взрыватель или электрический контакт. В корпусе размещается огнесмесь и создается рабочее давление. К нему приварены колодки прицельной рамки и упор тройного хомута. На штампованном сферическом дне корпуса имеется ухо для крепления ствола на лафете. В отверстиях уха крепится ручка, за которую ствол переносится.
Основной частью сменного ствола является головка, в которую монтируются все рабочие узлы огнемета. Головка сферической формы штампуется из листовой стали. На ней имеется кольцо для соединения с корпусом. В сферическую часть её вварены втулка сифона, стакан пороховой камеры и втулка предохранительного клапана. Внутренняя часть втулки сифона переходит в сифонную трубу, через которую огнесмесь выбрасывается из ствола. Сифонная труба имеет раструб, обеспечивающий плавный выход огнесмеси. Для выхода остаточных газов из сменного ствола в конце огнеметного выстрела в нижней части трубы и во втулке поршня-обтюратора сделано отверстие. Поршень-обтюратор, надетый на сифонную трубу, предназначен для равномерного распределения давления пороховых газов на поверхность огнесмеси при выбрасывании её из ствола во время выстрела.
Пороховая камера служит для помещения в ней воспламенительного устройства (зажигательной звездки), порохового заряда, колосника, газового сопла и других деталей, обеспечивающих производство выстрела. Она монтируется на стакане головки. На крышке пороховой камеры имеются отверстия для факельной трубки капсульного контакта (при электрическом способе приведения огнемета в действие) и для механического взрывателя. Факельная трубка служит для выхода пламени зажигательной звездки, поджигающей струю огнемета.
При механическом приведении огнемета в действие используется воспламенительный патрон РОКС-3. Механический взрыватель вставляется во втулку крышки пороховой камеры и закрепляется накидной гайкой. На боевой взвод он ставится только перед производством выстрела.
При электрическом приведении огнемета в действие к электрическому контакту подключается проводник от источника тока — аккумулятора. В этом случае для производства выстрела используется пиропатрон ПП-9.
Транспортировка ТПО-50 производится с помощью лафета, который конструктивно может выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов.
|
tehnowar.ru
огнемёт тяжёлый пехотный ТПО-50 > Оружие поддержки > Игрушки > Патологии > Информационный портал «Грот»
огнемёт тяжёлый пехотный ТПО-50
Тяжелый пехотный огнемет ТПО-50 — его действие основано на выбрасывании огнесмеси за счет давления пороховых газов, которые образуются при сгорании порохового заряда. Давление газа на жидкость передается через поршень-обтюратор, разграничивающий в стволе огнемета области жидкости и газа. Струя огнесмеси поджигается специальным устройством при вылете её из сопла.
Огнемет состоит из трех одинаковых по устройству сменных стволов и лафета. Сменный ствол включает в себя корпус и головку, соединенные между собой накидной гайкой, а также пороховую камеру, сопло с запорным устройством, поршень-обтюратор и механический взрыватель или электрический контакт. В корпусе размещается огнесмесь и создается рабочее давление. К нему приварены колодки прицельной рамки и упор тройного хомута. На штампованном сферическом дне корпуса имеется ухо для крепления ствола на лафете. В отверстиях уха крепится ручка, за которую ствол переносится.
Основной частью сменного ствола является головка, в которую монтируются все рабочие узлы огнемета. Головка сферической формы штампуется из листовой стали. На ней имеется кольцо для соединения с корпусом. В сферическую часть её вварены втулка сифона, стакан пороховой камеры и втулка предохранительного клапана. Внутренняя часть втулки сифона переходит в сифонную трубу, через которую огнесмесь выбрасывается из ствола. Сифонная труба имеет раструб, обеспечивающий плавный выход огнесмеси. Для выхода остаточных газов из сменного ствола в конце огнеметного выстрела в нижней части трубы и во втулке поршня-обтюратора сделано отверстие. Поршень-обтюратор, надетый на сифонную трубу, предназначен для равномерного распределения давления пороховых газов на поверхность огнесмеси при выбрасывании её из ствола во время выстрела.
Пороховая камера служит для помещения в ней воспламенительного устройства (зажигательной звездки), порохового заряда, колосника, газового сопла и других деталей, обеспечивающих производство выстрела. Она монтируется на стакане головки. На крышке пороховой камеры имеются отверстия для факельной трубки капсульного контакта (при электрическом способе приведения огнемета в действие) и для механического взрывателя. Факельная трубка служит для выхода пламени зажигательной звездки, поджигающей струю огнемета.
При механическом приведении огнемета в действие используется воспламенительный патрон РОКС-3. Механический взрыватель вставляется во втулку крышки пороховой камеры и закрепляется накидной гайкой. На боевой взвод он ставится только перед производством выстрела.
При электрическом приведении огнемета в действие к электрическому контакту подключается проводник от источника тока — аккумулятора. В этом случае для производства выстрела используется пиропатрон ПП-9.
Транспортировка ТПО-50 производится с помощью лафета, который конструктивно может выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов.
ТТХ ТПО-50
- Диаметр сопла, мм 32
- Длина ПУ, мм 850
- Масса снаряжённого огнемёта (3 ствола), кг 173
- Масса 1 снаряж. ствола, кг 43,5
- Объём огнесмеси на выстрел, л 21
- Дальность огнеметания, м до 180
- Дальность прямого выстрела, м 140
- Время приведения в боеготовность, мин 8-10
- Боевой расчёт, чел 2
← Вернуться назад
www.darkgrot.ru
огнеметы:тпо-50 [Свободная энциклопедия мирового вооружения]

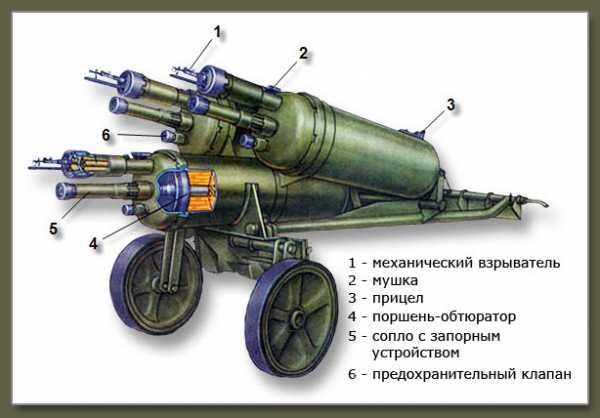

Действие тяжелого пехотного огнемета ТПО-50 основано на выбрасывании огнесмеси за счет давления пороховых газов, которые образуются при сгорании порохового заряда. Давление газа на жидкость передается через поршень-обтюратор, разграничивающий в стволе огнемета области жидкости и газа. Струя огнесмеси поджигается специальным устройством при вылете её из сопла.
1 — зажигательная звездка;
2 — пороховой заряд;
3 — предохранительный клапан;
4 — механический взрыватель;
5 — мушка;
6 — прицел;
7 — поршень-обтюратор;
8 — сопло с запорным устройством
Огнемет состоит из трех одинаковых по устройству сменных стволов и лафета. Сменный ствол включает в себя корпус и головку, соединенные между собой накидной гайкой, а также пороховую камеру, сопло с запорным устройством, поршень-обтюратор и механический взрыватель или электрический контакт. В корпусе размещается огнесмесь и создается рабочее давление. К нему приварены колодки прицельной рамки и упор тройного хомута. На штампованном сферическом дне корпуса имеется ухо для крепления ствола на лафете. В отверстиях уха крепится ручка, за которую ствол переносится.
Основной частью сменного ствола является головка, в которую монтируются все рабочие узлы огнемета. Головка сферической формы штампуется из листовой стали. На ней имеется кольцо для соединения с корпусом. В сферическую часть её вварены втулка сифона, стакан пороховой камеры и втулка предохранительного клапана. Внутренняя часть втулки сифона переходит в сифонную трубу, через которую огнесмесь выбрасывается из ствола. Сифонная труба имеет раструб, обеспечивающий плавный выход огнесмеси. Для выхода остаточных газов из сменного ствола в конце огнеметного выстрела в нижней части трубы и во втулке поршня-обтюратора сделано отверстие. Поршень-обтюратор, надетый на сифонную трубу, предназначен для равномерного распределения давления пороховых газов на поверхность огнесмеси при выбрасывании её из ствола во время выстрела.
Пороховая камера служит для помещения в ней воспламенительного устройства (зажигательной звездки), порохового заряда, колосника, газового сопла и других деталей, обеспечивающих производство выстрела. Она монтируется на стакане головки. На крышке пороховой камеры имеются отверстия для факельной трубки капсульного контакта (при электрическом способе приведения огнемета в действие) и для механического взрывателя. Факельная трубка служит для выхода пламени зажигательной звездки, поджигающей струю огнемета.
А — Воспламеняющий механизм:
9 — электроконтакт;
10 — зажигатель;
11 — пороховой заряд;
12 — газовое сопло;
13 — огнесмесь;
14 — сифонная труба;
15 — поршень-обтюратор;
16 — предохранительный клапан;
17 — мембрана.
Б — Контактное устройство для поджигания огнесмеси:
18 — корпус;
19 — аккумулятор;
20 — разъем;
21 — предохранитель;
22 — спусковой механизм;
23 — переключатель;
24 — вилка;
25 — провода.
При механическом приведении огнемета в действие используется воспламенительный патрон РОКС-3. Механический взрыватель вставляется во втулку крышки пороховой камеры и закрепляется накидной гайкой. На боевой взвод он ставится только перед производством выстрела. При электрическом приведении огнемета в действие к электрическому контакту подключается проводник от источника тока — аккумулятора. В этом случае для производства выстрела используется пиропатрон ПП-9.
Выстрел из огнемета ТПО-50 происходит в такой последовательности: механический взрыватель воспламеняет патрон РОКС-3; пламя зажигательной звездки поджигает пороховой заряд; газы, образующиеся при этом в пороховой камере, поступают в газовую область ствола через сопло; давление газов, достигнув рабочей величины 60 кгс/кв. см, остается постоянным в течении всего времени выстрела. Под давлением пороховых газов поршень-обтюратор выдавливает огнесмесь через сифонную трубу. При этом мембрана сопла срезается и огнесмесь выбрасывается на цель. Скорость движения огнесмеси в стволе возрастает от 3 до 36 м/с (из-за разности размеров ствола и сифонной трубы — соответственно 200 мм и 5 мм). А за счет конического сужения сифонной трубы скорость вылета струи из сопла достигает 106 м/с. Огнесмесь при вылете из ствола поджигается пламенем зажигательной звездки.
Формирование струи и направление ее на цель производится с помощью сопла, диаметр которого 32 мм. Сопло включает корпус и запорное устройство, которое необходимо для создания в стволе огнемета рабочего давления 60 кгс/кв. см. Корпус сопла имеет коническую часть с центральным углом конуса 10 градусов и цилиндрическую — длиной 96 мм. На головке установлен также предохранительный клапан мембранного типа, диаметр которого 25 мм. Он предотвращает создание в стволе огнемета опасного давления свыше 120 кгс/куб. см .
Прицельное приспособление, обеспечивающее прицеливание на дальность прямого выстрела, состоит из прицельной рамки, хомутиков и мушки. На хомутиках выбиты цифры, обозначающие дальность огнеметания прямым выстрелом при высоте 1,5 м. Цифры 1, 1,2 и 1,4 соответствуют дальности 100, 120 и 140 метров.
Транспортировка ТПО-50 производится с помощью лафета, который конструктивно может выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов.
Масса снаряженного огнемета ТПО-50 с тремя стволами 173 кг. Масса снаряженного ствола 43,6 кг. Объём огнесмеси на выстрел 21 л, дальность огнеметания до 180 метров. Дальность прямого выстрела 140 метров. Время приведения огнемета из походного положения в боевое 8-10 минут. Боевой расчет огнемета состоит из двух человек: наводчика и его помощника.
wiki.worldweapons.ru
Разящие огнем. Российское огнеметное оружие
Современные отечественные огнеметы, к которым можно отнести по принципу действия любое средство, способное донести огонь до цели, ведут свою родословную от древнего лука, чья горящая стрела вонзалась в деревянные ворота замков и крепостей.
Все огнеметы, состоящие в настоящее время на вооружении армий, подразделяются на струйные, капсульно-струйные и капсульные. В годы Великой Отечественной войны и в послевоенный период в Советских Вооруженных силах широко использовались струйные огнеметы, которые метали в цель огненную струю, поджигаемую форсом пламени у дульного среза огнемета. Подобное огнеметное оружие, помимо своей основной задачи — поражения живой силы противника как при ведении наступательных, так и оборонительных боевых действий несло еще и функцию мощнейшего психологического воздействия, что приводило в сочетании с действенным огнем из стрелкового оружия, танками и артиллерией к эффективному выполнению поставленных задач в тактическом звене. Однако подобное оружие имело множество недостатков, и в первую очередь было крайне неэкономичным, поскольку часть огнесмеси бесполезно сгорала во время полета.
После окончания Второй мировой войны огнеметное оружие вновь было востребовано, но уже на качественно новом уровне. Советские Вооруженные силы остро нуждались в эффективных пехотных средствах ближнего боя, среди которых немалую роль играли и огнеметы. Учитывая всю значимость зажигательных средств, конструкторы-оружейники в конце 1940-х годов приступили к работам над новыми видами огнеметного вооружения, в том числе над легкими, тяжелыми и одноразовыми огнеметами.
Тяжелый пехотный огнемет
ТПО-50
Уже в середине 1950-х годов на вооружение Советской армии были приняты два новых образца огнеметного оружия: тяжелый пехотный огнемет ТПО-50 и легкий пехотный огнемет ЛПО-50.
Тяжелый пехотный огнемет ТПО-50, а впоследствии и его модернизированный вариант ТПО-50М, предназначался для поражения живой силы противника, расположенной открыто или в укрытиях, а также для отражения атак и контр-атак противника. Поражение целей производилось горящей огнесмесью.
Огнеметы ТПО-50 и ТПО-50М представляли собой оружие пороховое, поршневое, горизонтальное, с лафетом, многократного применения, с механическим и электрическим способами приведения в действие. Огнеметание из ТПО-50 и ТПО-50М производилось с лафета, а в отдельных случаях могло производиться из наклонного окопа при установке сменных стволов огнемета в грунте. Расчет огнемета ТПО-50 составляли два огнеметчика: наводчик и помощник наводчика огнемета.
Действие огнемета ТПО-50 было основано на выбрасывании огнесмеси давлением пороховых газов, образующихся при сгорании порохового заряда. Струя огнесмеси поджигалась при вылете из сопла пламенем зажигательной звездки. Особенностью тяжелого огнемета ТПО-50 являлось то, что давление газов на жидкость передавалось через специальный поршень-обтюратор, разграничивающий в стволе огнемета область жидкости и газовую область.
Тяжелый пехотный огнемет ТПО-50 (ТПО-50М) массой 173 кг состоял из трех одинаковых по устройству сменных стволов и лафета, которые позволяли произвести три выстрела по 21 л огнесмеси каждый на расстояние до 180 м. Для производства огнеметания огнемет обеспечивался специальными боеприпасами.
Сменный ствол у ТПО-50 состоял из корпуса и головки, соединенных накидной гайкой, пороховой камеры, сопла с запорным устройством, предохранительного клапана, поршня-обтюратора, механического взрывателя или электрического контакта, мушки и прицела. Корпус сменного ствола предназначался для помещения в нем огнесмеси и создания рабочего давления и был изготовлен из легированной стали толщиной 3,5 мм, к нему приваривались колодка прицельной рамки и упор тройного хомута. На штампованном сферическом дне корпуса имелся прилив для крепления ствола на лафете. В отверстиях прилива крепилась ручка, за которую ствол переносился огнеметчиком.
Важнейшей деталью сменного ствола являлась головка, на которой монтировались все рабочие узлы огнемета. На ней имелось кольцо для соединения с корпусом. В сферической части головки вваривалась втулка сифона, стакан пороховой камеры и втулка предохранительного клапана. Внутренняя часть втулки сифона переходила в сифонную трубу, через которую огнесмесь выбрасывалась из ствола. Для выхода остаточных пороховых газов из сменного ствола в конце огнеметного выстрела имелись отверстия во втулке поршня-обтюратора и в нижней части сифонной трубы. Поршень-обтюратор перемещался по сифонной трубе и служил для равномерного распределения давления пороховых газов на поверхность огнесмеси при выбрасывании ее из ствола огнемета во время выстрела. Пороховая камера монтировалась на стакане пороховой камеры и предназначалась для помещения на ней воспламенительного заряда (зажигательной звездки), порохового заряда, колосника газового сопла и других деталей, обеспечивающих производство огнеметного выстрела. На крышке пороховой камеры имелись отверстия для факельной трубки капсюльного контакта (при электрическом способе приведения огнемета в действие) и для механического взрывателя. Факельная трубка служила для выхода пламени зажигательной звездки, поджигавшей струю огнемета.
При огнеметании из тяжелого пехотного огнемета ТПО-5 с применением механического взрывателя во втулку механического взрывателя вставлялся воспламенительный патрон ранцевого огнемета РОКС-3 и ввертывался механический взрыватель; в случае применения электрического контакта для приведения огнемета в действие использовался латунный контакт, а на место втулки механического взрывателя ввертывалась втулка с электрическим контактом для воспламенения пиропатрона ПП-9.
Установка тяжелого пехотного огнемета ТПО-50
в окопе и сменных стволов в наклонных окопах
Сопло служило для формирования струи огнесмеси и направления ее на цель. Диаметр сопла составлял 32 мм. Сопло включало в себя корпус и запорное устройство, которое было необходимо для создания в стволе огнемета рабочего давления до 60 кг/кв.см, при котором происходил выстрел. Корпус сопла имел коническую часть с центральным углом конуса 16 градусов и цилиндрическую часть длиной 96 мм, равной трем диаметрам сечения сопла. Сопло закрывалось алюминиевой мембраной, жестко связанной с пуансоном. Пуансон обеспечивал чистый срез мембраны при давлении на нее огнесмеси во время выстрела. На головке был смонтирован предохранительный клапан мембранного типа диаметром 25 мм, служивший для предотвращения создания в стволе огнемета опасного для конструкции ствола давления — свыше 120 кг/кв.см.
Прицел служил для ведения прицельного огнеметания из тяжелого пехотного огнемета ТПО-50 на дальности прямого выстрела. Прицел состоял из прицельной рамки, хомутиков с прорезями для наведения на цель и мушки. На хомутиках прицельной рамки были выбиты цифры, обозначающие дальность огнеметания прямым выстрелом при высоте цели 1,5 м. Цифра 1 соответствовала дальности 100 м, цифра 1,2 — дальности 120 м, цифра 1,4 — дальности 140 м. При огнеметании из огнемета на дальности более 140 м прицел использовался для горизонтальной наводки ствола огнемета в направлении поражаемой цели.
Одним из основных узлов огнемета ТПО-50 являлся лафет, который предназначался: для транспортировки тяжелого пехотного огнемета ТПО-50 на колесах и на лыжах; для восприятия силы отдачи при выстреле; для изменения углов возвышения сменного ствола.
Специальное приспособление предназначалось для транспортировки трех сменных стволов на лафете и состояло из тройного хомута и съемного кронштейна. При помощи съемного кронштейна боковые сменные стволы огнемета крепились к раме лафета. Тройной хомут крепился на среднем стволе огнемета, а его боковыми хомутами фиксировались боковые сменные стволы огнемета на среднем стволе огнемета.
Рама лафета служила для восприятия силы отдачи при огнеметном выстреле и удержания огнемета в момент выстрела на месте. Рама сошником передним упиралась в грунт, а сошником поворотным — в грунт или твердую опору (пень, дерево, стена).
Огнемет ТПО-50 перевозился за ручку на колесах, а в зимнее время — на лыжах. Время изготовки огнемета ТПО-50 к действию из походного положения составляло не более до 8-10 минут, а у его усовершенствованной модели ТПО-50М — 2 минуты.
Для огнеметания из тяжелого пехотного огнемета ТПО-50 использовались следующие боеприпасы: огнесмесь, пороховые заряды массой 403 г, зажигательные звездки и воспламенительные патроны РОКС-3 — при механическом способе приведения огнемета в действие или пиропатроны ПП-9 при электрическом способе.
Модернизированный огнемет ТПО-50М отличался от своего прототипа корпусом, который теперь крепился на лафете, и приспособлением для снаряжения огнемета с помощью двух проушин. Наличие прорезей в проушинах ствола и скоса в оси крепления ствола на лафете позволяло производить быструю смену стволов на позиции.
У огнемета ТПО-50М пороховая камера имела газовое сопло, объединенное с колосником. На стакане пороховой камеры, в газовой области ствола было установлено реактивное сопло, через которое во время выстрела часть пороховых газов выпускалась вверх. Возникающая при этом реактивная сила прижимала ствол к земле, помогая устранить вертикальные перемещения огнемета (подпрыгивание) при выстреле.
Огнеметание из
легкого пехотного огнемета
ЛПО-50
Огнеметание из тяжелого пехотного огнемета ТПО-50 (ТПО-50М) производилось вязкими огнесмесями, приготовленными на основе бензольной головки или бензина и порошка-загустителя ОП-2. Воспламенительный патрон РОКС-3 (представлявший собой гильзу патрона пистолета ТТ, снаряженную пиротехническим воспламенительным составом) и пиропатроны ПП-9 (состоявшие из медной луженой гильзы контактного сердечника, электрозапала, контактной чашечки, заряда дымного ружейного пороха) предназначались для воспламенения зажигательной звездки.
При механическом способе приведения огнемета в действие механический взрыватель воспламенял патрон РОКС-3, а при электрическом способе ток от батареи БАС-80 или от подрывной машинки ПМ-1 или ПМ-2 воспламенял пиропатрон ПП-9. Пламя зажигательной звездки через отверстие в чашке звездки поджигало пороховой заряд. Пороховые газы, образующиеся при сгорании заряда в пороховой камере, поступали в газовую область ствола огнемета через газовое сопло и обеспечивали создание постоянного давления 60 кг/кв.см в газовой области сменного ствола огнемета. Под давлением пороховых газов огнесмесь выдавливалась поршнем-обтюратором через сифонную трубу, срезая мембрану сопла и выбрасывалась на цель. Скорость движения огнесмеси в стволе возрастала от 3 до 36 м/сек из-за разности диаметров сменного ствола и сифонной трубы огнемета (200 мм и 55 мм). Сифонная труба с соплом, имея достаточную длину, способствовала лучшему установлению нормального потока жидкости. Наличие на выходном участке сифонной трубы конического сужения и цилиндрической части сопла диаметром 32 мм способствовало увеличению скорости вылета огнеметной струи до 106 м/сек. При вылете из сопла струя огнесмеси поджигалась пламенем зажигательной звездки, выходящим из факельной втулки.
Выдвижение на огнеметную позицию в зависимости от обстановки производилось с тремя сменными стволами, укрепленными на лафете, или с одним сменным стволом. В первом случае огнеметчики перевозили огнемет вместе, а во втором случае наводчики огнемета выдвигались с одним сменным стволом, установленным на лафете, а помощник наводчика доставлял остальные сменные стволы на огнеметную позицию. При передвижении войск огнеметы перевозились на автомобилях.
Реактивный пехотный огнемет РПО «Рысь»
При огнеметании по неподвижной цели линия прицеливания должна была проходить через цель, мушку и прорезь хомутика прицельной рамки, отвечающего дальности прямого огнеметного выстрела.
Огнеметание по движущейся цели производилось так же, как и по неподвижной цели на дальности действительного огнеметания. При движении цели под углом точку прицеливания следовало выносить по направлению движения цели. Огнеметание велось способом выжидания цели. Для этого в зоне действительного огнеметания на линии движения цели выбирался ориентир, по которому наводчик огнемета направлял огнемет и определял упреждение. Огнеметание производилось в тот момент, когда цель приближалась к линии прицеливания на рассчитанное упреждение. При этом величина упреждения определялась, исходя из скорости полета огнеметной струи 100 м/сек и скорости движения цели.
Встречный или попутный ветер на точность прицеливания влияния не оказывал. При сильном встречном ветре дальность огнеметания уменьшалась на 10-20 градусов по сравнению с дальностью при попутном ветре. Боковой ветер, имеющий скорость до 2 м/сек, на меткость прямого выстрела практически влияния не оказывал. При боковом ветре, имеющем скорость 3-5 м/сек, происходил снос огнеметной струи, поэтому при огнеметании точку лрицеливания необходимо было выносить в наветренную сторону. При скорости ветра 3-4 м/сек и дальности огнеметания 100-120 м точка прицеливания выносилась в наветренную сторону на 1-1,5 м. При косом ветре величина сноса уменьшалась вдвое.
Огнеметание ночью по освещенным целям производилось так же, как и днем. В момент освещения цели наводчик огнемета быстро наводил огнемет и производил огнеметание. При этом наводчик не должен был смотреть на источник света во избежание ослепления.

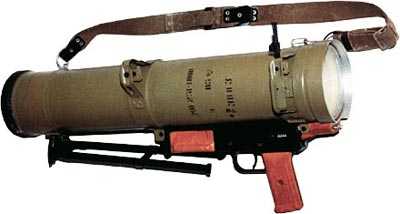

Пусковое устройство реактивного пехотного огнемета РПО «Рысь»
Еще одним образцом отечественного зажигательного оружия стал легкий пехотный огнемет ЛПО-50, который оказался весьма эффективным при непосредственном соприкосновении с противником в ближнем бою.
ЛПО-50 представлял собой ранцевый, пороховой, беспоршневой огнемет многократного действия с электрическим способом управления огнеметания. Легкий пехотный огнемет ЛПО-50 предназначался для поражения живой силы противника, находящейся на открытом месте или в укрытиях — траншеях, блиндажах и т.п. Целями огнеметания могли также быть деревянные строения и сооружения, которые необходимо поджечь, исходя из условий боевой обстановки. Он мог поразить цели горящей огнесмесью на дальность до 70 м. При этом на предельную дистанцию долетало примерно 30 процентов всего объема огнесмеси. Однако наиболее эффективным считалось расстояние для огнеметания 40-50 м. Именно в этом случае создавались условия для полного поражения целей.

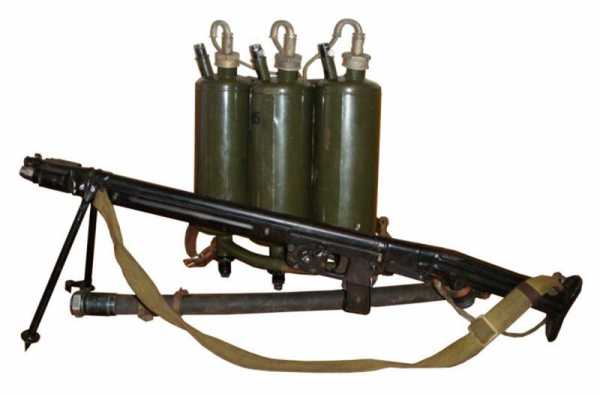

Огнемет ЛПО-50 состоял из ранца с тремя баллонами для огнесмеси, ружья и гибкого шланга из бензостойкой резины. Шланг соединял ружье с баллонами для огнесмеси. Емкость каждого баллона составляла 3,5 литра, что хватало для проведения одного выстрела. Особенностью легкого пехотного огнемета являлось отсутствие поршня, выталкивающего огнесмесь в ствол ружья (как у ТПО-50). Эту роль выполняли пороховые газы.
Ружье легкого пехотного огнемета ЛПО-50 предназначалось для производства выстрела и направления огнеметной струи на цель. Ружье состояло из ствола, патронников, ложи, приклада, рукоятки со спусковым механизмом и предохранителем, переключателя, аккумуляторной батареи и электрических проводов. На казенном срезе ствола монтировался патрубок для подсоединения шланга, а на дульном срезе — насадка для уменьшения диаметра. На насадке располагалась мушка. На дульной части ствола закреплена обойма, в которой были смонтированы три патронника, где размещались по одному зажигательному патрону для каждого баллона (пиропатроны ПП-9 и воспламенительные заряды из нитроглицеринового пороха с воспламенительным составом из черного пороха, помещенные в алюминиевые контейнеры). Один из них срабатывал в тот момент, когда огнеметчик нажимал спусковую кнопку.
Реактивный пехотный огнемет РПО-А «Шмель»
Со стволом соединялся приклад с раскладывающимся металлическим затылком, вмещающий аккумуляторную батарею. В ЛПО-50 использовался электрический спусковой механизм, состоявший из спуска и выключателя. От случайных выстрелов ружье предохранялось с помощью автоматического предохранителя, расположенного в пистолетной рукоятке управления огнем, а также электрического переключателя, который в походном положении разъединял электрическую цепь огнемета. В коробке управления огнеметом был смонтирован переключатель на четыре положения, обозначенных цифрами: «0», «1», «2» и «3». С помощью переключателя устанавливалась очередность срабатывания пиропатронов и пороховых зарядов 1-го, 2-го и 3-го баллонов. В положении «0» все пиропатроны и воспламенительные заряды были отключены от электроцепи.
Огнемет приводился в действие с помощью батареи, состоящей из двух кадмиево-никелевых аккумуляторов, помещенных в прикладе ружья. Из них ток подавался на воспламенительные заряды и пиропатроны. Батарея работала без перезарядки около 5 лет, позволяя производить 500 выстрелов в течение года.
Ложа ружья предохраняла электрические провода от повреждения и облегчала использование оружия. Ружье было оснащено складывающейся двуногой сошкой, а также ремнем для переноски.
Баллоны с огнесмесью соединялись друг с другом при помощи коллектора. К его патрубку был привинчен шланг, соединяющий баллоны с ружьем. К баллонам крепилась прокладка из металлической сетки и брезента, а также ремни для переноски, позволяющие носить ЛПО-50 на спине огнеметчика.
В верхней части каждого баллона располагалась пороховая камера и имелось два отверстия. К одному из них был приварен стакан, предназначенный для заполнения резервуара огнесмесью и помещения в нем заряда с пиропатроном. В другом находился шариковый предохранительный клапан избыточного давления, предназначенный для отвода части пороховых газов из баллона в случае, если давление превышало 40 кг/кв. см.
Стрельба из
реактивного пехотного огнемета
РПО-А «Шмель»
В нижней части баллонов был смонтирован патрубок, соединяющий их с коллектором, который являлся общим для всех трех баллонов.
В корпусе помещался обратный клапан, который в верхнем положении удерживался пружиной и с помощью мембраны закрывал отверстие для выхода огнесмеси из баллона в коллектор.
Огнемет ЛПО-50 работал следующим образом. Огнеметчик, установив переключатель в одно из рабочих положений и прицелившись, нажимал на спусковую кнопку. При этом выключатель замыкал электрическую цепь, и ток от аккумуляторной батареи подавался одновременно на воспламенительный заряд ружья и пиропатрон одного из баллонов с горючей смесью. От пиропатрона воспламенялся пороховой заряд, горевший в течение 1 секунды, в результате сгорания которого в баллоне создавалось избыточное давление до 30 кг/кв. см. Благодаря этому обратный клапан под давлением огнесмеси прорывал мембрану и сдвигался вниз, открывая путь огнесмеси из баллона в шланг, а затем в ствол ружья. Выбрасываемая из ствола ружья огнесмесь воспламенялась от огня воспламенительного патрона. После выброса огнесмеси обратный клапан, коллектор, шланг и ствол ружья продувались пороховыми газами, чем устранялось подтекание огнесмеси с дульного среза ружья после выстрела. Затем давление в баллоне понижалось, и обратный клапан под действием пружины возвращался в верхнее положение, «запирая» баллон.
Снаряженный огнемет ЛПО-50 весил 23 кг. Переносил его за спиной и использовал в бою один солдат-огнеметчик. Огнеметание из легкого пехотного огнемета ЛПО-50 можно было производить из различных положений: лежа, стоя, с колена. Расчетное время для приведения огнемета ЛПО-50 из походного в боевое положение — не более 20 секунд.
Легкий пехотный огнемет ЛПО-50 представлял собой оружие многократного действия. Гарантийное число безотказных выстрелов составляло не менее 600, т.е. по 200 выстрелов из каждого баллона.
С помощью легких и тяжелых огнеметов в бою можно было уничтожать живую силу противника, расположенную открыто, в траншеях и других оборонительных сооружениях; отражать атаки и контратаки танков и пехоты; выжигать гарнизоны укрепленных зданий, долговременных и других полевых сооружений.
Тяжелые огнеметы ТПО-50, ТПО-50М могли выполнять задачи во взаимодействии с пехотой, артиллерией и в сочетании с инженерными заграждениями. В боях их целесообразно было использовать централизованно.
Прицельные приспособления
реактивного пехотного огнемета
РПО-А
Легкие пехотные огнеметы придавались общевойсковым соединениям, частям и подразделениям. В наступательном бою огнеметчики наступали непосредственно за цепью пехоты, действуя парами на удалении 40-50 м одна от другой. При подходе к цели бойцы с легкими пехотными огнеметами, тщательно маскируясь, выдвигались перед стрелковыми подразделениями и под прикрытием их огня прицельным огнеметанием уничтожали цель.
В обороне бойцы с легкими пехотными огнеметами располагались вместе со стрелками в первой траншее с интервалами между парами до 50 м.
Однако наряду с огнеметами классической конструкции уже вскоре появились и принципиально новые образцы этого оружия. Так, специфика войны во Вьетнаме привела к тому, что уже в конце 1960-х годов в дополнение к новейшим системам стрелкового оружия, которые использовались в частях сухопутных войск и морской пехоты США, поступил и специальный 66-мм реактивный огнемет многократного использования ХМ 191, предназначенный для стрельбы зажигательными гранатами.
Американское военное командование на основании боевого опыта, полученного во время ведения боевых действий в Южном Вьетнаме, считало, что зажигательное оружие оказалось чрезвычайно эффективным для поражения и деморализации живой силы противника, усиления инженерных заграждений, освещения местности в ночных условиях с целью повышения действенности артиллерийско-пулеметного огня, для быстрого уничтожения растительного покрова при необходимости демаскировать войска противника и т.п. Поэтому после достаточно длительной эксплуатации нового оружия в войсках с учетом высказанных пожеланий и замечаний фронтовых частей этого огнемет был усовершенствован и уже в 1974 году на вооружение сухопутных войск США принимается его модернизированный вариант огнемета М202А1, предназначавшийся для поражения бронированных целей, транспортных средств, оборонительных сооружений, а также огневых средств и живой силы противника, расположенных открыто или находящихся в окопах или других укрытиях. Стрельба из него велась с плеча реактивными гранатами, содержащими зажигательную огнесмесь ТРА, которая при ударе снаряда о препятствие (цель) разбрызгивалась и воспламенялась.
Вслед за «главным противником» самое пристальное внимание на новое весьма эффективное вооружение обратили и наши конструкторы-оружейники. Уже после первых публикаций в западной военной печати о новейшем американском огнемете ХМ 191 советские военные совместно с представителями Министерства оборонной промышленности были вынуждены заняться разработкой достойного ответа. В конце 1960-х годов впервые наши оружейники приступили к проработке вопроса о создании капсюльно-струйного пехотного огнемета для вооружения мотострелковых и воздушно-десантных войск. В 1972-1974 годах с целью усиления пехотных средств ближнего боя специалисты Тульского конструкторского бюро приборостроения создали реактивные пехотные огнеметы многоразового действия (РПО) «Рысь», которые вскоре заняли достойное место в системе пехотного вооружения.
Огнеметный выстрел реактивного пехотного огнемета РПО
Они предназначались для поражения противника на открытой местности, уничтожения его укрытых огневых точек, вывода из стоя автомобильной и легкобронированной техники.
РПО «Рысь» состоял из пускового устройства, созданного с использованием отдельных деталей и агрегатов ручного противотанкового гранатомета РПГ-16 и двух видов ракет с боевой частью, заполненной огнесмесью с зажигательным («Рысь-З») или дымообразующим («Рысь Д») составом. Для лучшего обеспечения устойчивости на бруствере окопа или на грунте при стрельбе из этого достаточно тяжелого оружия (массой около 7,5 кг) служила двуногая сошка, смонтированная в передней части пускового устройства.
В конструкции этого оружия впервые был реализован капсульно-струйный принцип огнеметания: огнеметный выстрел, собранный в пластмассовом контейнере, представлял собой «спакетированную» струю, помещенную в капсулу, на которой монтировался твердотопливный реактивный двигатель.
Приведение огнемета в боевое положение осуществлялось всего за 60 секунд: огнеметный выстрел тремя накидными замками закреплялся на корпусе огнемета. После этого огнеметчик нажимал на спусковой крючок. Воспламенение реактивного двигателя осуществлялось за счет использования энергии электрического импульса, образующегося при срабатывании электрического механизма. При выстреле пламя от запала передавалось по огнепроводной трубке и воспламеняло реактивный двигатель, заряд которого полностью сгорал, а корпус отделялся от капсулы во время движения выстрела по стволу. В полете, с целью повышения кучности стрельбы, выстрел стабилизировался с помощью 4 перьев хвостового стабилизатора вращением вокруг своей оси. При соприкосновении с преградой срабатывал взрыватель, происходило разрушение корпуса капсулы, воспламенение огнесмеси, после чего ее горящие куски разлетались на расстояние 30-40 м по направлению стрельбы. Поражение цели происходило за счет высокой температуры горения. В то же время огнеметание из РПО «Рысь» сопровождалось сильным звуком и значительным выбросом назад (на удалении до 45 м в секторе поражения 110 градусов) струи газов повышенного давления. Поэтому запрещалось нахождение людей и животных в этой опасной зоне.
Используя значительный боевой опыт, накопленный в Афганистане, отечественные специалисты продолжили работы по созданию более эффективных образцов огнеметов. Еще в 1976 году те же тульские конструкторы из КБП, под руководством генерального конструктора А. Шипунова приступили к работам над более перспективным типом реактивных пехотных огнеметов по теме «Шмель», и уже вскоре РПО «Рысь» был заменен качественно новой моделью этого оружия, известной под названием реактивный пехотный огнемет РПО «Шмель», но уже не многоразового, а одноразового использования.
Огнемет типа «Шмель» представляет собой совершенно новый вариант реактивного пехотного огнемета, в котором впервые в отечественном оружии реализован капсульный принцип огнеметания, когда капсула с огнесмесью в «холодном» состоянии доставляется к цели. В огнемете РПО-А используется комбинированный боеприпас. Его кумулятивная боевая часть, первой пробивая преграду, способствует глубокому проникновению основной боевой части, заполненной топливно-воздушной огнесмесью, внутрь объекта. При ударе инициируется воспламенительно-разрывной заряд, в результате чего огнесмесь (аэрозольное облако жидкого взрывчатого вещества) возгорается и ее горящие куски разлетаются и поражают цель. Огнемет РПО-А «Шмель» характеризуется высокой точностью стрельбы. Поскольку в полете боеприпас стабилизируется оперением за счет вращения относительно продольной оси, то отклонение попаданий на дальности до 200 м, как правило, не превышает 0,7-1,0 м.
Стрельба из этого оружия ведется с плеча. Главная особенность нового оружия — отсутствие пускового устройства (ружья) для огнеметания смеси. Вместо него используется одноразовый пусковой контейнер, который после выстрела выбрасывается. Огнемет состоит из трех основных частей: пускового контейнера, боеприпаса (капсулы) с боевой частью и маршевого двигателя. Скорость полета капсулы — 125 м/с. Наведение на цель может осуществляется как с помощью простейших прицельных приспособлений, состоящих из мушки и откидывающегося на прицельной рамке подвижного целика, так и оптического прицела ОПО-1. Стреляющий механизм РПО «Шмель» размещен в отдельном корпусе, смонтированном на внешней части пускового устройства и представляет собой откидывающуюся рукоятку с фиксатором, собственно корпус ударно-спускового механизма со спусковой скобой и предохранителем, стреляющий механизм в кожухе и капсульную втулку. Для более устойчивого удержания огнемета при стрельбе на корпусе РПО закреплена дополнительная откидывающаяся рукоятка. Для обращения с этим оружием также требуется четкое соблюдение правил техники безопасности, поскольку при стрельбе из «Шмеля» выстрел сопровождается выбросом назад (на дальность до 20 м) струи газов повышенного давления.
Впервые «Шмели» были использованы советскими войсками в Афганистане в 1983-1984 годах для «выкуривания» душманов из пещер и подземных убежищ-кяризов.
Тактико-технические характеристики реактивных огнеметов | ||||
РПО «Рысь» | РПО-А «Шмель» | РПО-З «Шмель» | РПО-Д «Шмель» | |
Длина в боевом положении, мм | 1440 | 920 | 920 | 920 |
Масса общая, кг | 7,5 | 11 | 12 | 12 |
Боевая часть с огнесмесью, л | 4 | 2,1 | 2,3 | 2,3 |
Прицельная дальность, м | 190 | 600 | 600 | 600 |
Эффективная дальность стрельбы, м | 350 | 350 | 350 | |
Максимальная дальность стрельбы, м | 400 | 1000 | 1000 | 1000 |
Время перевода из походного в боевое положение, сек | 60 | 30 | 30 | 30 |
Советские огнеметы «Рысь» и «Шмель» снискали себе большую популярность в войсках, зарекомендовав себя грозным оружием в горах Афганистана, Таджикистана и Чечни. Во многих военных конфликтах и локальных войнах последних лет, в которых участвовала Советская, а затем и Российская армия, в достаточной степени удалось отработать успешную тактику применения реактивных пехотных огнеметов. На основании значительного боевого опыта, накопленного при использовании реактивных пехотных огнеметов, считается, что для их успешного использования необходимо проведение таких мероприятий, как подготовка огнеметных расчетов для совместных действий в боевых порядках войск, тщательная разведка подлежащих поражению целей, блокирование целей и путей подхода к ним с помощью артиллерийско-минометного огня и дымовых средств, огневая поддержка действий огнеметных расчетов, тесное взаимодействие с пехотой, маневр силами и огнем. При этом особо выделяется необходимость учета возможностей огнеметных средств в сводном плане огневой поддержки, противотанковой обороны и заграждений.
Значительное количество огнеметов РПО-А использовалось федеральными войсками во время боевых действий в Дагестане в августе-сентябре 1999 года. Наши войска широко применяли огнеметы для борьбы с долговременными огневыми сооружениями боевиков как в Ботлихском, Цумадинском, так и в Новолакском районах Дагестана, уничтожив при этом не один десяток дотов и дзотов противника, а также в последующих боях в ходе второй контртеррористической кампании в Чеченской республике в 1999-2003 годах.
Сергей Монетчиков
Братишка 03-2007
weaponland.ru
Тяжелый пехотный огнемет ТПО-50
Действие тяжелого пехотного огнемета ТПО-50 основано на выбрасывании огнесмеси за счет давления пороховых газов, которые образуются при сгорании порохового заряда. Давление газа на жидкость передается через поршень-обтюратор, разграничивающий в стволе огнемета области жидкости и газа. Струя огнесмеси поджигается специальным устройством при вылете её из сопла.
1 — зажигательная звездка; 2 — пороховой заряд; 3 — предохранительный клапан; 4 — механический взрыватель; 5 — мушка; 6 — прицел; 7 — поршень-обтюратор; 8 — сопло с запорным устройством.
Огнемет состоит из трех одинаковых по устройству сменных стволов и лафета. Сменный ствол включает в себя корпус и головку, соединенные между собой накидной гайкой, а также пороховую камеру, сопло с запорным устройством, поршень-обтюратор и механический взрыватель или электрический контакт. В корпусе размещается огнесмесь и создается рабочее давление. К нему приварены колодки прицельной рамки и упор тройного хомута. На штампованном сферическом дне корпуса имеется ухо для крепления ствола на лафете. В отверстиях уха крепится ручка, за которую ствол переносится.
Основной частью сменного ствола является головка, в которую монтируются все рабочие узлы огнемета. Головка сферической формы штампуется из листовой стали. На ней имеется кольцо для соединения с корпусом. В сферическую часть её вварены втулка сифона, стакан пороховой камеры и втулка предохранительного клапана. Внутренняя часть втулки сифона переходит в сифонную трубу, через которую огнесмесь выбрасывается из ствола. Сифонная труба имеет раструб, обеспечивающий плавный выход огнесмеси. Для выхода остаточных газов из сменного ствола в конце огнеметного выстрела в нижней части трубы и во втулке поршня-обтюратора сделано отверстие. Поршень-обтюратор, надетый на сифонную трубу, предназначен для равномерного распределения давления пороховых газов на поверхность огнесмеси при выбрасывании её из ствола во время выстрела.
Пороховая камера служит для помещения в ней воспламенительного устройства (зажигательной звездки), порохового заряда, колосника, газового сопла и других деталей, обеспечивающих производство выстрела. Она монтируется на стакане головки. На крышке пороховой камеры имеются отверстия для факельной трубки капсульного контакта (при электрическом способе приведения огнемета в действие) и для механического взрывателя. Факельная трубка служит для выхода пламени зажигательной звездки, поджигающей струю огнемета.
А — Воспламеняющий механизм: 9 — электроконтакт; 10 — зажигатель; 11 — пороховой заряд; 12 — газовое сопло; 13 — огнесмесь; 14 — сифонная труба; 15 — поршень-обтюратор; 16 — предохранительный клапан; 17 — мембрана.
Б — Контактное устройство для поджигания огнесмеси: 18 — корпус; 19 — аккумулятор; 20 — разъем; 21 — предохранитель; 22 — спусковой механизм; 23 — переключатель; 24 — вилка; 25 — провода.
При механическом приведении огнемета в действие используется воспламенительный патрон РОКС-3. Механический взрыватель вставляется во втулку крышки пороховой камеры и закрепляется накидной гайкой. На боевой взвод он ставится только перед производством выстрела.
При электрическом приведении огнемета в действие к электрическому контакту подключается проводник от источника тока — аккумулятора. В этом случае для производства выстрела используется пиропатрон ПП-9.
Выстрел из огнемета ТПО-50 происходит в такой последовательности: механический взрыватель воспламеняет патрон РОКС-3; пламя зажигательной звездки поджигает пороховой заряд; газы, образующиеся при этом в пороховой камере, поступают в газовую область ствола через сопло; давление газов, достигнув рабочей величины 60 кгс/кв. см, остается постоянным в течении всего времени выстрела.
Под давлением пороховых газов поршень-обтюратор выдавливает огнесмесь через сифонную трубу. При этом мембрана сопла срезается и огнесмесь выбрасывается на цель. Скорость движения огнесмеси в стволе возрастает от 3 до 36 м/с (из-за разности размеров ствола и сифонной трубы — соответственно 200 мм и 5 мм). А за счет конического сужения сифонной трубы скорость вылета струи из сопла достигает 106 м/с. Огнесмесь при вылете из ствола поджигается пламенем зажигательной звездки.
Формирование струи и направление ее на цель производится с помощью сопла, диаметр которого 32 мм. Сопло включает корпус и запорное устройство, которое необходимо для создания в стволе огнемета рабочего давления 60 кгс/кв. см. Корпус сопла имеет коническую часть с центральным углом конуса 10 градусов и цилиндрическую — длиной 96 мм.
На головке установлен также предохранительный клапан мембранного типа, диаметр которого 25 мм. Он предотвращает создание в стволе огнемета опасного давления свыше 120 кгс/куб. см .
Прицельное приспособление, обеспечивающее прицеливание на дальность прямого выстрела, состоит из прицельной рамки, хомутиков и мушки. На хомутиках выбиты цифры, обозначающие дальность огнеметания прямым выстрелом при высоте 1,5 м. Цифры 1, 1,2 и 1,4 соответствуют дальности 100, 120 и 140 метров.
Транспортировка ТПО-50 производится с помощью лафета, который конструктивно может выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов.
Масса снаряженного огнемета ТПО-50 с тремя стволами 173 кг. Масса снаряженного ствола 43,6 кг. Объём огнесмеси на выстрел 21 л, дальность огнеметания до 180 метров. Дальность прямого выстрела 140 метров. Время приведения огнемета из походного положения в боевое 8-10 минут. Боевой расчет огнемета состоит из двух человек: наводчика и его помощника.
Русская цивилизация
Tag: Оружие_Каталог_оружия_Боевое_оружие_Огнеметы
Обсуди статью на форуме
saint-petersburg.ru
Огнемет ЛПО-50 | Военное оружие и армии Мира
Опыт Великой Отечественной войны, с одной стороны, подтвердил эффективность применения ранцевых огнеметов в боевых порядках стрелковых подразделений, с другой — потребовал увеличения дальности прицельного огнеметания и могущества огневого выстрела.
Если за рубежом сосредоточились на совершенствовании пневматических огнеметов, в СССР основное внимание уделили новым схемам фугасных (пороховых) огнеметов.
ФУГАСНЫЙ ОГНЕМЕТ В РАНЦЕ
В начале 1950-х годов на вооружение поступил легкий пехотный огнемет ЛПО-50. Это был ранцевый огнемет, действующий по принципу фугасного, до тех пор применявшемуся только в «тяжелых» стационарных огнеметах. Идея заключалась в том, чтобы собрать в ранец несколько переснаряжаемых фугасных огнеметов, рассчитанных каждый на один огнеметный выстрел, соединить их с одним брандспойтом (ружьем) и производить выстрелы последовательно. Механизация процессов приготовления огнесмеси и снаряжения ею баллонов в полевых условиях вместе с моторизацией подразделений химвойск позволяли рассчитывать если не на переснаряжение, то на быструю замену баллонов. Опыт разработки беспоршневых фугасных огнеметов очень пригодился для создания достаточно портативного оружия, отработанные рецептуры вязких огнесмесей вместе с большим давлением пороховых газов позволили увеличить дальность огнеметания. ЛПО-50 предназначался для поражения живой силы противника, расположенной открыто или укрытой в траншеях, блиндажах и других сооружениях, поджога деревянных строений и сооружение. Мог он использоваться и в системе противотанковой обороны стрелковых (мотострелковых) отделений.
ДЕЙСТВИТЕЛЬНО «ПЕХОТНЫЙ»
ЛПО-50 поставлялись на вооружение рот легких пехотных огнеметов. В бою подразделения роты предполагалось дробить вплоть до отделений и придавать стрелковым (мотострелковым) подразделениям. Например, отделение легких пехотных огнеметов (четыре расчета) придавалось мотострелковому взводу, его расчеты действовали по командам командира взвода или командиров мотострелковых отделений. В наступлении отделение легких пехотных огнеметов выдвигалось на рубеж перехода в атаку совместно с мотострелковым взводом, вместе с мотострелками огнеметчики преодолевали заграждения, в атаку двигались непосредственно за цепью мотострелков. При обнаружении целей, препятствующих продвижению мотострелков и малоуязвимых ружейно-пулеметным огнем, огнеметчики должны были выдвигаться вперед и уничтожать цели огнеметанием. Рубеж огнеметания назначался на удалении не более 40-50 м от цели. При атаке долговременных огневых сооружений огнеметчики под прикрытием огня мотострелков продвигались к объекту на максимально близкое расстояние, используя скрытые подходы. В обороне и при отражении контратак огнеметчики должны были вести борьбу с живой силой, танками и бронемашинами противника на ближних дальностях. По израсходовании запаса огнесмеси расчеты огнеметов должны были продолжать бой в качестве
обычных стрелков.
ОГНЕМЕТЧИК НА ПОЗИЦИИ
ЛПО-50 обслуживался в бою одним бойцом, которому обычно придавали помощника, прикрывавшего огнеметчика в бою огнем стрелкового оружия. Огнеметчик для огнеметания должен был произвести: изготовку, перевод огнемета в боевое положение, огнеметание. В основном огнеметание производилось из положения лежа с опорой на сошку, но возможна была стрельба из положения стоя или с колена — из окопа или из-за укрытия, но тоже только с упора. Готовясь к стрельбе, огнеметчик левой рукой переводил манетку переключателя ружья огнемета из «нулевого» положения в положение «1», правой брался за пистолетную рукоятку, для выстрела — нажимал средним пальцем на клавишу предохранителя, указательным — на спуск, левой рукой удерживал огнемет за цевье ствола. Для следующих выстрелов манетка переводилась в положения «2» и «3». Как и в других струйных огнеметах запрещалось огнеметание при скорости встречного ветра более 5 м/с. Для повышения вероятности поражения цели одним выстрелом огнеметчиков обучали выбирать наиболее уязвимые места цели: для деревянных строений это — места разрушений от разрыва снаряда или бомбы, для долговременных огневых сооружений — амбразуры.
Пожалуй, главным недостатком в практике действий подразделений легких пехотных огнеметов было их передвижение на небронированных автомобилях — для тесного взаимодействия с мотострелками требовались бронетранспортеры. К недостаткам самого ЛПО-50 можно отнести ограниченное число выстрелов и необходимость отправки в ближний тыл для перезарядки. Однако в условиях ближнего боя нескольких мощных огневых выстрелов было вполне достаточно для подавления огневых точек противника, выжигания его живой силы из укрытий или срыва его атаки.
КИТАЙСКАЯ ВЕРСИЯ
Кроме СССР огнемет ЛПО-50 производился также в Румынии. В Китае организовали производство копии ЛПО-50 под обозначением «Тип 74». Китайская копия мало чем отличается от советского прототипа по своей конструкции и по рецептуре применяемых огнесмесей. В Народно-освободительной армии Китая огнеметы Тип 74 поставлялись на вооружение отдельных огнеметных рот (по 27 огнеметов в роте плюс средства обеспечения). В то время как в СССР огнемет ЛПО-50 был заменен реактивными пехотными огнеметами, в Китае легкий пехотный огнемет Тип 74 сохранялся на вооружении вплоть до последнего времени.
КОНСТРУКЦИЯ И РАБОТА
ЛПО-50 представляет собой беспоршневой фугасный (пороховой) огнемет многоразового использования с электрическим способом управления огнеметанием.
Основными частями огнемета ЛПО-50 были ранец, шланг, ружье, складная сошка. В ранце размешен сварной трехбаллонный резервуар, служащий емкостью для огневой смеси. Каждый баллон сварен из легированной стали с усиленным нижним дном. В верхней части баллона размещается горловина и корпус предохранительного клапана.
ОГНЕМЕТ
Через горловину баллон снаряжается огнесмесью, после чего к горловине крепится пороховая камера, вмещающая пороховой заряд и воспламеняющий пиропатрон. Пороховой заряд помещен в герметичном алюминиевом стакане и представляет собой пучок из 25-26 трубок нитроглицеринового пороха Н, для надежного воспламенения добавлен воспламенитель из дымного ружейного пороха. Пиропатрон ПП9-РО (модификация пиропатрона ПП9 для ранцевого огнемета) представляет собой электровоспламенительную втулку с зарядом дымного пороха, инициируется электрозапалом. Напряжение на контакт пиропатрона подается от батареи аккумуляторов по проводам, снабженным резиновой изоляцией и металлической экранировкой, причем экранировка служит вторым проводом электроцепи.
Газы, образующиеся при сгорании порохового заряда, через отверстия попадают в чашеобразный отражатель, который перенаправляет их к верхнему дну баллона. Так исключается прямое воздействие горячих пороховых газов на огнесмесь, и в то же время достигается высокий уровень давления, которым огнесмесь вытесняется через нижний вывод баллона и обратный клапан. Обратный клапан обеспечивает выход огнесмеси только при достижении в баллоне рабочего уровня давления. Предохранительный клапан в верхней части предназначен для сброса давления в баллоне, если его уровень превышает кг/см². Через расположенный снизу коллектор выводы всех трех баллонов соединены со штуцером, к которому крепился шланг. Стоит отметить лаковое покрытие внутренних поверхностей баллонов и коллектора — для защиты от коррозии, значительно затруднявшей «многоразовое» использование ранцевых огнеметов РОКС времен войны. Шланг изготовлен из бензиностойкой резины. Гарантийное число безотказных выстрелов из ЛПО-50 составляет не менее 600 — по 200 из каждого баллона.
Приспособление для ношения ранца включает два плечевых и два нижних ремня, две сетки, обращенные к спине огнеметчика, и прокладку с войлоком. Такой подвес снижает нагрузку на корпус огнеметчика при ношении и стрельбе. Ружье огнемета включает ствол с мушкой, коробку управления, батарею аккумуляторов, зажигательное устройство, электропроводку, штампованные цевье и плечевой упор, в походном положении носится на ремне. Коробка управления снабжена пистолетной рукояткой, переключателем электрических цепей ранца, спуском, рычагом предохранителя. Предохранитель блокирует спуск, выключается нажатием среднего пальца стреляющей руки. Переключатель позволяет последовательно включать электрическую цепь для стрельбы из каждого баллона, в «нулевом» положении он размыкает электроцепь, играя роль неавтоматического предохранителя и обеспечивая безопасность переноски огнемета. В насадке в дульной части ствола расположено зажигательное устройство с тремя унифицированными зажигательными патронами. Каждый зажигательный патрон включает пиротехническую звездку и пиропатрон ПП9-РО. Время горения звездки — около 1 секунды — достаточно для надежного воспламенения струи огнесмеси.
ВЫСТРЕЛ
При нажатии на ползун спуска и одновременно на рычаг предохранителя замыкается электроцепь, заранее выбранная с помощью переключателя, напряжение подается на пиропатрон порохового заряда одного баллона и на один из унифицированных зажигательных патронов, происходит их воспламенение. Огнесмесь под давлением подается в ствол ружья, в насадке она воспламеняется факелом пламени зажигательного патрона и летит к цели в виде горящей струи. После выброса огнесмеси из баллона пороховые газы, все еще обладающие достаточным давлением, продувают жидкостную коммуникацию (обратный клапан, коллектор, шланг, ствол), что устраняет подтекание огнесмеси у дульного среза, свойственное многим пневматическим огнеметам. Наведение огнемета на цель производится визированием на мушку вдоль ствола. При прямом выстреле дальность огнеметания достигает 40-50 м. Максимальная дальность огнеметания 70 м (или до 90 при попутном ветре) получается при навесной стрельбе. Объем огнесмеси в одном выстреле ЛПО-50 — 3,3-3,4 л — вдвое больше, чем у предшественника — пневматического ранцевого огнемета РОКС-3.
ОГНЕСМЕСЬ
Основным «поражающим элементом» пехотного огнемета оставались вязкие огнесмеси, рецептура которых была отработана в нашей стране еще в начале Великой Отечественной войны и вполне оправдала себя в струйных огнеметах. Тем более что в химвойсках уже имелся немалый опыт их приготовления и хранения. Смеси готовились на основе авиационного или автомобильного бензина, загущавшихся с помощью отверждающего порошка НК или ОП-2. Готовые вязкие смеси имели вид тягучих жидкостей светло-желтого или темно-желтого цвета. В полете струя вязкой смеси отличалась компактностью, меньше рассеивалась, что увеличивало количество смеси, попадавшей на цель. Кроме увеличения дальности огнеметания и времени горения вязкие смеси отличались хорошим прилипанием к поверхностям, тушение их затруднено. По своим качествам эти смеси были близки появившимся чуть позже них напалмам (в зарубежной литературе огнесмеси советских огнеметов ЛПО-50 и ТПО-50 так и именовались «напалмами»). Более жидкие огнесмеси рекомендовалось использовать по открыто расположенным живым целям, а также — в зимних условиях. Но при жидких огнесмесях дальность огнеметания сокращалась до 25 м.
Приготовление огнесмеси и снаряжение огнеметов производилось с использованием авторазливочной станции АРС и механического смесителя и автораздатчика огнесмесей МСАО.
1743warfor.me
