Технические характеристики самосвала КамАЗ 5511: расход топлива

Чтобы кто не говорил про нашу отечественную спецтехнику, но во многих случаях она даёт фору зарубежным аналогам по проходимости и устойчивости к трудным условиям эксплуатации, например, Камаз 5511 – самосвал, выпуск которого продолжался с 1977 года по 1990, а трудится детище Камского автомобильного завода до сих пор. Выпуск этого самосвала состоялся во времена строительного бума в Советском Союзе, когда на стройках требовалась особая грузовая техника, способная выдерживать повышенные нагрузки и работать практически без остановки. Производители решили эту задачу и даже сделали больше, явив нам надёжную и крепкую конструкцию Камаза 5511, трёхосного самосвала с колёсной формулой 6х4, обладающим  высокой проходимость, довольно большой грузоподъёмностью и универсальными техническими характеристиками. Прототипом данного автомобиля стала модель самосвала ЗИЛ-170.

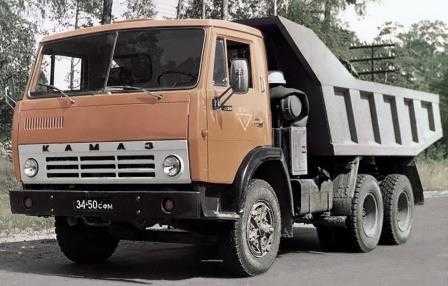

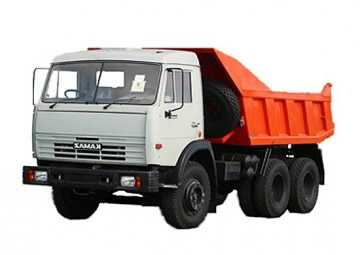

Самосвал КамАЗ 5511

Потребителей удивил ярко жёлтый цвет десятитонного грузовика, но это только прибавило интереса к нему. Кузов самосвала с задним вариантом выгрузки был выполнен из прочной стали и оснащён козырьком. Трёхслойное лобовое стекло Камаза 5511 надёжно защищало водителя от возможных неприятностей.Подкупает тот момент, что инженеры позаботились не только о водителе данного автомобиля, но и о водителях встречных машин, использовав в конструкции новый особый вид фар с ассиметричными и не ослепляющими лучами. Кроме того, была применена ещё одна инновация – это мигающие поворотники, включающиеся в аварийных случаях. К слову сказать, КамАЗ этой модификации является первой массово выпускающейся масштабной моделью. После 1990-го года производители решили усовершенствовать грузовик, а именно:

  • дизель поменяли на модернизированный турбированный двигатель;
  • кузов стал больше за счёт заднего борта;
  • установили рессоры.

По факту модернизации получился КамАЗ 55111 с грузоподъёмностью в 13 тонн и более высокой производительностью, хотя внешне эти модели можно перепутать. Производство данной модели продолжался уже до 2011 года.

Область применения и преимущества

Изначально этот автомобиль задумывался для бесперебойной эксплуатации на крупных стройках, но получили производители даже больше, чем ожидали:

  • самосвал Камаз 5511 обладает проходимостью там, где другие машины не пройдут;
  • работает при любых температурных показателях;
  • Камаз 5511 имеет возможность перевозить груз весом до 10 тонн, а добавление к самосвалу прицепа увеличивает грузоподъёмность практически вдвое, позволяет агрегату эффективно работать в горно-добывающей промышленности и на стройках с высокими нагрузками, а также, в коммунальном и сельском хозяйстве.
  • удобный опрокидывающий механизм позволяет кузову выгружаться и опускаться около 20 секунд по времени, а увеличенный объём кузова самосвала КамАЗ 5511 за счёт нарощенных бортов позволяет значительно повышать грузоподъёмность ;
  • просторная кабина создана для комфортности водителя и повышения эффективности труда;
  • обзорные зеркала обеспечивают водителю необходимую видимость процесса погрузки, выгрузки и передвижения по местности;
  • агрегат легко управляется за счёт отсутствия электроники, часто выходящей из строя и требующей дорогого ремонта;
  • цена данной спецтехники, относительно заграничных аналогов, достаточно приемлемая, да и наличие ремонтных комплектов для всех механизмов значительно облегчает её техническое обслуживание и ремонт.

Недостатки

Конечно, есть и несколько ложек дёгтя в этой бочке мёда, например:

  • из-за жёсткой подвески грузовик трясёт на ухабах;
  • дизель слабоват;
  • большой расход топлива Камаза 5511, а именно, 27.7 литров на 100 км с пустым кузовом, тоже не радует. Несмотря на эти минусы, автомобиль длительное время остаётся востребованным во многих сферах нашей жизни;
  • очень быстро изнашиваются детали, а потому требуется частый ремонт. Но этот минус оправдывается безостановочной эксплуатацией. Какая техника такое выдержит без периодического ТО? Кроме того, мы все понимаем, что допустимая грузоподъёмность и правила эксплуатации не всегда соблюдаются, благодаря чему механизмы приходят в негодность, да и расход топлива Камаза 5511 увеличивается, например, самосвал с грузом в 13 тонн расходует до 33.6 л/100 км.

Устройство

Кузов агрегата представляет собой стальную конструкцию ковшового типа, расширенную к задней части для удобства выгрузки. Оборудован кузов специальным защитным козырьком и обогревается выхлопными газами, что особенно помогает грузу в зимнее время не примёрзнуть к ёмкости.

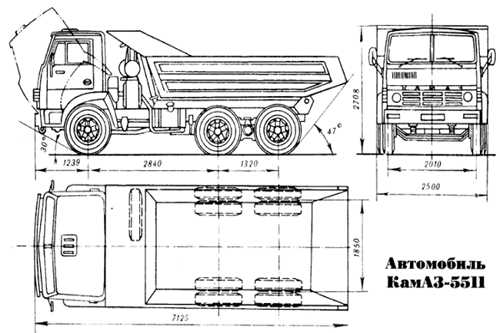

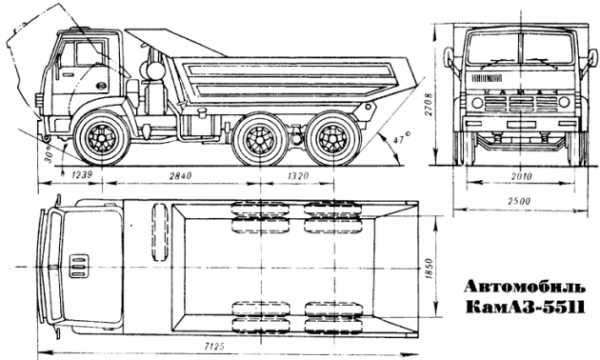

Габариты Камаза 5511

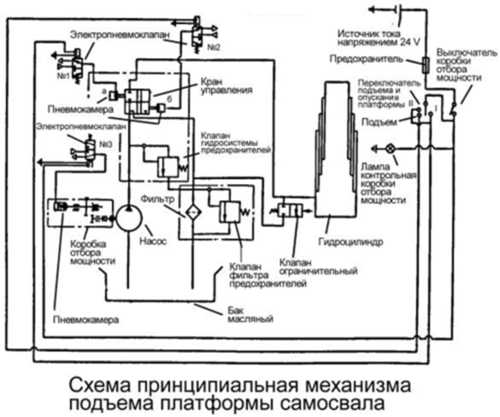

Поднимается и опускается конструкция за счёт гидравлической системы, которая состоит из:

  • коробки отбора мощности;
  • гидравлического трёхступенчатого телескопического цилиндра;
  • масляных насоса и бака;
  • крана управления;
  • ограничительного клапана;
  • систему пневмо- и маслопроводов;
  • трёх электропневмоклапанов.

Фиксируется кузов стопорными пальцами, а страховочный тросс с пружиной не даёт ему запрокидываться.         Максимальный угол подъёма — 60 градусов, т. к., дальше срабатывает ограничительный клапан.

Двигатель у данной модели на двести десять лошадиных сил и без турбонаддува. 8 цилиндров приходят в рабочее состояние от дизельного топлива. Кстати, расход топлива Камаза 5511 увеличивается до 30 л и больше (в порожнем состоянии) тогда, когда самосвал эксплуатируется в зимнее время или передвигается с максимально допустимой скоростью, а также, при работе на бездорожье. Наличие системы охлаждения на основе антифриза позволяет двигателю работать без принудительных остановок на охлаждающие процедуры.

Мосты

Трёхосный агрегат имеет 2 ведущих моста, у каждого из которых есть двухступенчатые зубчатые передачи. Неразрезанный передний мост укомплектован поворотными вилочными кулаками с поворотом до 45 градусов. Рулевая трапеция также находится на переднем мосту, только в задней его части.

Трансмиссия и ходовая часть

Коробка передач у данного грузовика имеет 5 ступеней без делителя или 10 ступеней с делителем. Расход топлива у Камаза 5511 в порожнем состоянии может со временем доходить до 36-38 л/100 км, при 5-ступенчатой КП самосвала без делителя. Колёсная формула — 6х4, а шины используются 260-508Р модели ИН-142Б.

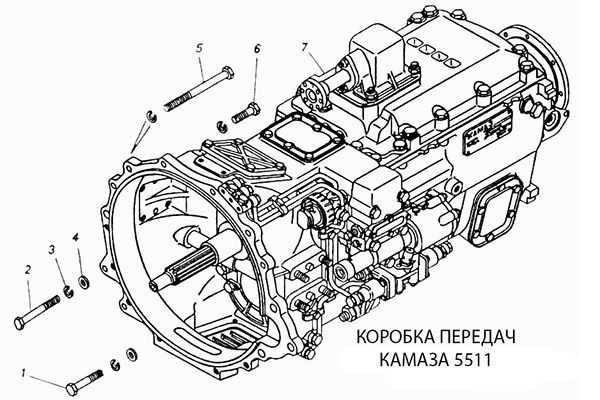

Коробка передач Камаза 5511

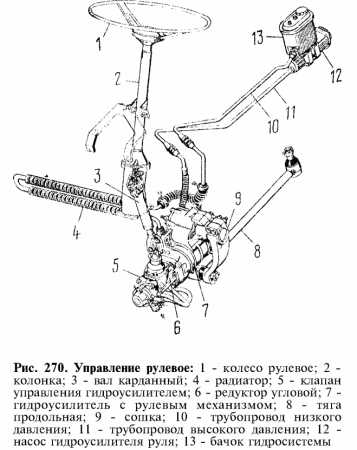

Управление руля с гидроусилителем, а Тормозная система представлена в нескольких вариантах:

  1. Рабочая — управляется пневматически с помощью педали.
  2. Запасная действует при отказе основных тормозов.
  3. Стояночная является частью запасной.
  4. Вспомогательная разгружает и даёт охладиться рабочей системе, перекрывая горючее и давая самосвалу плавно тормозить.

Кабина с шумоизоляцией, отоплением и вентиляцией.

Технические характеристики

Технические характеристики

КамАЗ 5511

Скорость, км/ч

80-90

Грузоподъёмность, т

10

Нагрузка передней оси, т

4.4

Н-зка задней оси, т

14.6

Вместимость топливного бака, л

175

Расход топлива, л/100 км

От 25

Габариты, м

2,5х2,7х7,1

Радиус поворота, м

9

Вес без груза, т

8.85

Направление разгрузки кузова

назад

КамАЗ 5511 в работе



Марина

Дата публикации:

Апрель 11, 2017

Рейтинг статьи:

Загрузка...

Понравилась статья?

Поделиться статьей


похожие статьи

ospetstehniki.ru

Технические показатели самосвала Камаз-5511

Технические показатели самосвала Камаз-5511

Автомобиль-самосвал Камаз-5511 грузоподъемностью 10 тонн был одним из первых автосамосвалов Камского автозавода.

За несколько десятков лет эта модель была значительно модернизирована, благодаря чему автомобиль устойчиво сохраняет высокий спрос на рынке трехосных самосвалов.

В результате модернизации грузоподъемность самосвала Камаз-5511 возросла с 10 до 13 тонн.

Самосвал оснащен двигателем мощностью 240 л.с., имеет сварную цельнометаллическую платформу с системой подогрева, опрокидывающуюся назад. Подъемно-опрокидывающееся устройство управляется дистанционно.

Автомобили-самосвалы большой грузоподъемности на шасси Камаз-5511 с колесной формулой 6X4 начали выпускать в России с 1977 г.

Грузоподъемность автомобиля 10 000 кг, полная масса 19 150 кг. На автомобиле установлен восьмицилиндровый V-образный дизельный двигатель Камаз-740 рабочим объемом 10 850 см3.

Номинальная мощность 154,4 кВт (210 л. е.). Сцепление самосвала Камаз-5511 двухдисковое с гидроприводом выключения и пневматическим усилителем.

Коробка передач механическая десятиступенчатая. Подвески рессорные, передняя зависимая, задняя балансирная.

Рабочая тормозная система с барабанными тормозами и раздельным пневматическим приводом на колеса передней оси и отдельно - на средний и задний мосты.

Объем кузова 7,2 м3. Время опрокидывания кузова - 19 с. Максимальная скорость - 80 км/ч. Контрольный расход топлива при скорости 60 км/ч - 27 л. на 100 км.

Технические характеристики автомобилей-самосвалов Камаз-5511

Весовые параметры и нагрузки

Снаряженная масса, кг - 9050

- нагрузка на передний мост, кг - 3850
- нагрузка на заднюю тележку, кг - 5200

Грузоподъемность, кг - 13000

Полная масса, кг - 22200

- нагрузка на переднюю ось, кг - 5500
- нагрузка на заднюю тележку, кг - 16700

Двигатель Камаз-5511

Модель - 740.11-240

Тип - дизельный с турбонаддувом

Номинальная мощность, брутто, кВт (л.с.) - 176 (240) при частоте вращения коленчатого вала, об/мин - 2200

Максимальный крутящий момент, Нм (кгсм) - 834 (85) при частоте вращения коленвала, об/мин - 1200-1600

Расположение и число цилиндров - V-образное,8

Рабочий объем, л - 10,85

Диаметр цилиндра и ход поршня, мм - 120/120

Степень сжатия - 16

Система питания - Вместимость топливных баков, л - 350

Электрооборудование Камаз-5511

Напряжение, В - 24

Аккумуляторы, В/Ачас - 2х12/190

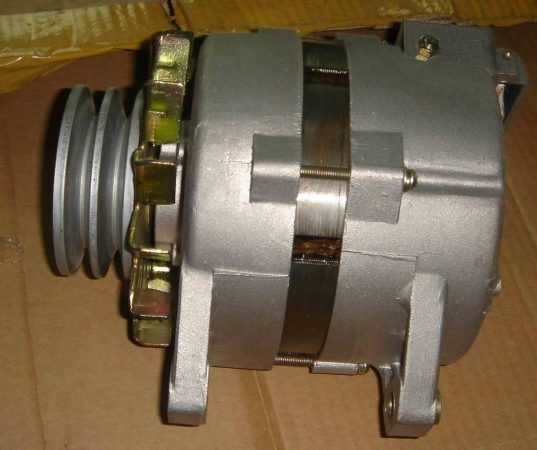

Генератор, В/Вт - 28/1000

Сцепление Камаз-5511

Тип - фрикционное, сухое, двухдисковое

Привод - гидравлический с пневмоусилителем

Диаметр накладок, мм - 350

Коробка передач Камаз-5511

Тип - механическая, десятиступенчатая

Управление - механическое, дистанционное

Главная передача - Передаточное отношение - 5,43

Тормоза

Привод - пневматический

Диаметр барабана, мм - 400

Ширина тормозных накладок, мм - 140

Суммарная площадь тормозных накладок, кв.см - 6300

Колеса и шины Камаз-5511

Тип колес - дисковые

Тип шин - пневматические, камерные

Размер обода - 7,0-20 (178-508)

Размер шин - 10.00 R20 (280 R508)

Кабина

Тип - передняя, расположенная над двигателем, 3-х местная

Исполнение - без спального места

Характеристика самосвала Камаз-5511 с полной массой 22200 кг

Максимальная скорость, не менее, км/ч - 90

Угол преодолеваемого подъема, не менее, град - 25

Наружный габаритный радиус поворота, м - 9



_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

spezz.ru

Характеристики и параметры самосвала Камаз-5511

_______________________________________________________________________________

Характеристики и параметры самосвала Камаз-5511

Автомобиль-самосвал Камаз-5511 грузоподъемностью 10 тонн был одним из первых автосамосвалов Камского автозавода.

За несколько десятков лет эта модель была значительно модернизирована, благодаря чему автомобиль устойчиво сохраняет высокий спрос на рынке трехосных самосвалов.

В результате модернизации грузоподъемность самосвала Камаз-5511 возросла с 10 до 13 тонн.

Самосвал оснащен двигателем мощностью 240 л.с., имеет сварную цельнометаллическую платформу с системой подогрева, опрокидывающуюся назад. Подъемно-опрокидывающееся устройство управляется дистанционно.

Автомобили-самосвалы большой грузоподъемности на шасси Камаз-5511 с колесной формулой 6X4 начали выпускать в России с 1977 г.

Грузоподъемность автомобиля 10 000 кг, полная масса 19 150 кг. На автомобиле установлен восьмицилиндровый V-образный дизельный двигатель Камаз-740 рабочим объемом 10 850 см3.

Номинальная мощность 154,4 кВт (210 л. е.). Сцепление самосвала Камаз-5511 двухдисковое с гидроприводом выключения и пневматическим усилителем.

Коробка передач механическая десятиступенчатая. Подвески рессорные, передняя зависимая, задняя балансирная.

Рабочая тормозная система с барабанными тормозами и раздельным пневматическим приводом на колеса передней оси и отдельно - на средний и задний мосты.

Объем кузова 7,2 м3. Время опрокидывания кузова - 19 с. Максимальная скорость - 80 км/ч. Контрольный расход топлива при скорости 60 км/ч - 27 л. на 100 км.

Технические характеристики автомобилей-самосвалов Камаз-5511

Весовые параметры и нагрузки

Снаряженная масса, кг - 9050

- нагрузка на передний мост, кг - 3850
- нагрузка на заднюю тележку, кг - 5200

Грузоподъемность, кг - 13000

Полная масса, кг - 22200

- нагрузка на переднюю ось, кг - 5500
- нагрузка на заднюю тележку, кг - 16700

Двигатель Камаз-5511

Модель - 740.11-240

Тип - дизельный с турбонаддувом

Номинальная мощность, брутто, кВт (л.с.) - 176 (240) при частоте вращения коленчатого вала, об/мин - 2200

Максимальный крутящий момент, Нм (кгсм) - 834 (85) при частоте вращения коленвала, об/мин - 1200-1600

Расположение и число цилиндров - V-образное,8

Рабочий объем, л - 10,85

Диаметр цилиндра и ход поршня, мм - 120/120

Степень сжатия - 16

Система питания - Вместимость топливных баков, л - 350

Электрооборудование Камаз-5511

Напряжение, В - 24

Аккумуляторы, В/Ачас - 2х12/190

Генератор, В/Вт - 28/1000

Сцепление Камаз-5511

Тип - фрикционное, сухое, двухдисковое

Привод - гидравлический с пневмоусилителем

Диаметр накладок, мм - 350

Коробка передач Камаз-5511

Тип - механическая, десятиступенчатая

Управление - механическое, дистанционное

Главная передача - Передаточное отношение - 5,43

Тормоза

Привод - пневматический

Диаметр барабана, мм - 400

Ширина тормозных накладок, мм - 140

Суммарная площадь тормозных накладок, кв.см - 6300

Колеса и шины Камаз-5511

Тип колес - дисковые

Тип шин - пневматические, камерные

Размер обода - 7,0-20 (178-508)

Размер шин - 10.00 R20 (280 R508)

Кабина

Тип - передняя, расположенная над двигателем, 3-х местная

Исполнение - без спального места

Характеристика самосвала Камаз-5511 с полной массой 22200 кг

Максимальная скорость, не менее, км/ч - 90

Угол преодолеваемого подъема, не менее, град - 25

Наружный габаритный радиус поворота, м - 9



_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

avtotehtrans.ru

Cколько кубов в Камазе: Таблица кубатуры!

КамАЗы самосвалы разные по грузоподъемности, по объему кузова в кубических метрах. Так к примеру КАМАЗ-6520, его грузоподъемность 20-ть тонн, а объем кузова от 12-и, до 20-и кубов (борта иногда наращивают). КамАЗ-65115, 15-ть тонн, 10-ть кубов кузов. Есть 12-и, 14-и тонники, есть даже 25-и тонные самосвалы. По этой причине надо в начале определиться какой именно самосвал будет перевозить груз (какой из семейства КамАЗов).

Количество кубов в камазе самосвале.

Сколько кубов в камазе самосвале модели 53111, 6520.

Что бы узнать количество м3 в Камазе самосвале навоза, грунта, песка, гравия, снега и других материалов – оцениваем вместимость стандартного 13-тонника 53111 и 20-тонной версии 6520. Камаз является самым распространенным в России самосвалом, да и вообще во всех странах СНГ, его можно встретить практически на каждой стройке. Естественно, потенциальных заказчиков интересует, сколько влезет в кузов данного грузовика сыпучих материалов, дров, строительного мусора и всяких там кирпичей.

Стандартный объем самосвальной платформы модели КамАЗ-55111 составляет 6,6 кубометра. То есть, если груз небольшой массы, например, песок, того как раз влезает в кузов примерно 6 кубометров. А вот если речь идет о перевозке дров, кирпича, то тут надо помнить, что машина имеет грузоподъемность только 13 тонн. Соответственно, слишком большой груз старый Камаз, особенно с убитым двигателем просто не вывезет.



Размеры  Самосвала КамАЗ 5511 представлены в таблице:

Технические характеристики Значение
Грузоподъёмность, кг 10000
Длина грузового отсека, мм 4100
Ширина грузового отсека, мм 2500
Высота грузового отсека, мм 1200

Есть еще КАМАЗ-6520, который поновее, у него борта нарастили до 20 кубометров, а грузоподъемность тоже составляет 20 тонн. Итак, результат сколько кубов в самосвале можно увидеть в таблице, разные материалы рассчитаны по плотности и весу, таблица будет представлена ниже.

Весовые параметры и нагрузки КамАЗ 6520:

  • Снаряженная масса а/м, кг — 12950
  • нагрузка на передний мост, кг — 5230
  • нагрузка на заднюю тележку, кг — 7720
  • Грузоподъемность а/м, кг — 14400 (20000*)
  • Полная масса автомобиля, кг …………………………………………………… 27500 (33100*)
  • нагрузка на переднюю ось, кг — 7500
  • нагрузка на заднюю тележку, кг — 20000 (25600)

Сколько метров кубических в камазе модели 6540 и 65201.

Грузоподъемность современной модели «КамАЗ — 6540» составляет 18 500 кг., объем кузова самосвала 11 куб. метров, что в пересчете составляет 1 100-о 10-ти л. ведер каменного угля общим весом (1 100 х 18) 19 800 кг.
А «КамАЗ — 65201» способен взять груза до 25 500 кг., объем кузова самосвала 16 куб. метров, что в пересчете составляет 1 600-т 10-ти л. ведер угля общим весом (1 600 х 18) 28 800 кг.

Количество м3 в камазе — таблица.

Материал Камаз-53111, м3 Камаз-6520, кубометров
Бетонные блоки и строительный мусор из бетона 5,5 8
Навоз неуплотненный и уплотненный 6,6 (до 7 если с горкой) 20
Кирпичи 6,5 10
Щебень мелкий 0-40 мм 6,6 13
Гравий крупный 40-70 мм 6,6 12,5
Песок сухой 6,6 12,7
Песок мокрый 6,2 9,52
Грунт сухой 6,6 14
Чернозем свежий 5,9 9,1
Керамзит 6,6 20
Дрова 6,6 20
Асфальтовая крошка 6,6 10,5

Как видно из таблицы, новый самосвал КАМАЗ-6520 может взять больше кубометров легкого груза, например, того же кирпича, но бетона или чернозема он не сможет увезти больше 10 кубометров, несмотря на размер своего кузова. Поэтому при заказе такого самосвала, нужно быть готовым к тому, что водитель откажется грузить машину полностью. Иначе он может просто попасть в аварию, сломать свой грузовик, получить штраф, а учитывая, не очень высокое качество «татаринов», у самосвала может просто лопнуть рама. А вот старый Камаз-53111 практически всегда можно грузить по самую верхушку, не заботясь о том, что машина будет перегружена.

Сколько кубов входит в камаз разных материалов.

Чтобы рассчитать, сколько кубов в камазе грунта, песка, щебня, керамзита или другого материала, необходимо знать кубатуру кузова. Она же вам понадобится для расчетов стоимости перевозки любого материала. Важным параметром при подсчете кубатуры песка является его влажность и плотность. В зависимости от этих показателей, будут рассчитываться кубические метры.




domstrousam.ru

Объем кузова КАМАЗа самосвала - обзор моделей

Открытое акционерное общество «КАМАЗ» является одним из самых крупных производителей грузовиков на территории СНГ. Данное предприятие занимается производством седельных тягачей, бортовых и термических фургонов, а также самосвалов. Сельское хозяйство, строительство, коммунальная служба – вот основные отрасли, где применяется КАМАЗ самосвал. Объем кузова при этом вмещает от 8 до 26 тонн сыпучих материалов (в зависимости от модели). Давайте рассмотрим, какими характеристиками владеют эти грузовики на примере моделей 55111 и 6540.

Технические характеристики и объем кузова КАМАЗа самосвала модели 55111

На сегодняшний день эта модель самосвала является одной из самых применяемых в отрасли сельского хозяйства. Основные его преимущества – это низкая стоимость, качество сборки и надёжность двигателя. А началось всё в далёком 1988-м году, когда Камский завод решил обновить свою линейку самосвалов. Он пришёл на смену старому десятитоннику модели 5511. Новинка была укомплектована новой кабиной, выделяющейся своей высотой и прямоугольными фарами, встроенными в бампер. В отличие от 250-го КРАЗА, кабина новинки была металлической. Спальное место в ней отсутствовало (на стройке оно никогда не пригодилось бы). Салон вмещал водителя и одного пассажира. Удобные ступеньки обеспечивают быстрый и безопасный вход в салон. Дизайн нового КАМАЗа имел некие сходства с 15-тонным самосвалом модели 65115. Главные их отличия – это грузоподъёмность и расход топлива. Кузов выполнен из цельнометаллической стали. Глядя на его форму, можно сразу увидеть дополнительный козырёк над кабиной (дополнительная мера безопасности). Как утверждают отзывы, кузов удобен тем, что его борта можно нарастить, тем самым увеличив «кубатуру».

Общий объем кузова КАМАЗА самосвала без дополнительных бортов составлял 6.6 кубических метров. С «наращенными» же бортами полезный объём увеличивался до 10-13 кубометров. Но это не значит, что грузоподъёмность грузовика тоже прибавится. Многие водители забывают про это и загружают в машину до 15 тонн песка или щебня. От такого перегруза могут лопнуть колёса. Разгрузка сыпучих материалов осуществляется при помощи трёхступенчатого гидроцилиндра, который приводится в действие через коробку отбора мощности. Машина имеет прицепное устройство, благодаря которому КАМАЗ в составе автопоезда будет транспортировать в 2 раза больше щебёнки и песка.

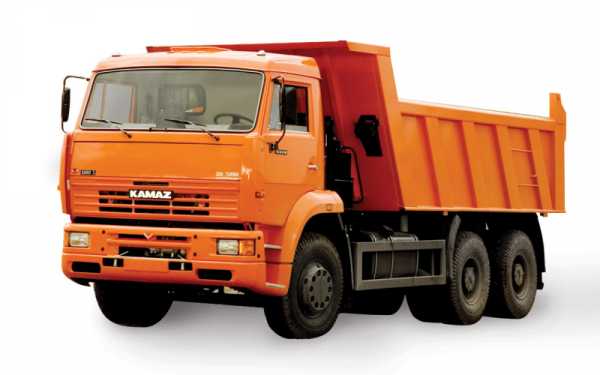

Технические характеристики и объем кузова КАМАЗа самосвала модели 6540

Эта четырёхосная модель является самой громадной, объёмной и грузоподъёмной среди всех остальных самосвалов. Укомплектовывается грузовик двигателем марки КАМАЗ 750-360 с мощностью в 360 лошадиных сил. Благодаря этому агрегату он способен тянуть грузы массой до 20-ти тонн включительно. Причём благодаря высокому дорожному просвету он легко справляется с буграми, ямами и прочими неровностями. Выделяют две механические коробки передач – на девять и десять ступеней. Также существует коробка марки ZF на 16 скоростей. Суммарный объем кузова КАМАЗа самосвала модели 6540 составляет 20 кубических метров. Как и модели 55111, четырёхосный грузовик имеет прицепное устройство, благодаря которому можно увеличить грузоподъёмность примерно в 1.5 раза.

fb.ru

КамАЗ 5511: объем двигателя, габариты, грузоподъемность


Грузовой автомобиль КамАЗ 5511 превзошел свой прототип ЗИЛ 170 и поистине заслужил звание народного грузовика на территории всего постсоветского пространства. Это произошло потому, что он стал первой дизельной техникой такого уровня, выпущенной еще в 70-х годах прошлого столетия.

Основные характеристики КамАЗа 5511

Габариты и вес
Размер в длину 6.7 метра
Размер в ширину 2.5 метра
Размер в высоту 2.85 метра
Колесная база 2.84+1.32 метра
Высота клиренса КамАЗа 5511 0.29 метра
Грузоподъемные характеристики 10 тонн
Снаряженная масса автомобиля 8.77 тонн
Масса при полной загрузке 18.92 тонн
Давление на ось впереди 3.8 тонн при полной нагрузке 4.47 тонн
Давление на тележку сзади 4.97 тонн при полной нагрузке 14.45 тонн
Вместимость кузова 7.2 куба
Показатели динамики КамАЗа 5511
Скорость перемещения максимальная 90 км/ч
Возможный преодолеваемый уклон 25 градусов
Радиус разворота автомобиля по габаритам 9 метров
Быстрота опрокидывания кузова 19 секунд
Расход топлива на скорости 60 км/ч 27 л/100 км

Габаритные размеры самосвала КамАЗ-5511

Как устроена трансмиссия

Коробка передач самосвала КамАЗ 5511

У первых образцов автомобилей КамАЗ 5511 конструкцией предусмотрена КПП механического типа с наличием пяти скоростей. Этот механизм не был заимствован у других моделей грузовых машин, а был разработан специалистами завода. С помощью механизма одноступенчатого действия, входящего в состав коробки, осуществляется отбор мощности для возможности функционирования гидронасоса и гидроцилиндра в системе подъема кузова.

Передний торец коробки передач имеет точку, к которой крепится сцепление двухдисковое сухого типа. Через сцепление идет передача вращения на усилитель пневматический и гидромотор. Основная передача построена на двухступенчатом механизме с шестернями конической и цилиндрической формы. Задний мост автомобиля имеет конический дифференциал с устройством блокировки.

Подвеска самосвала КамАЗ 5511 и ходовая база

Передняя подвеска в сборе КамАЗ 5511

Подвеска передней оси грузовика выполнена на рессорах продольной формы, к которым крепится балка. Задние части рессор автомобиля имеют свободное скольжение. Чтобы гасить колебания моста, также предусмотрены гидравлические амортизаторы. Подвеска заднего моста имеет рессорную конструкцию с балансиром.

Тормозная система на автогрузовике состоит из основного, вспомогательного, стояночного и запасного тормоза. Основной тормоз — двухконтурный, работает за счет пневматики.

Колеса КамАЗа 5511 выполнены на двух одинарных дисках спереди и двух двойных на каждой оси сзади, «обуты» в пневматические камерные шины величиной 9.00R20 и 10.00R20. Угол поворота, который могут обеспечить колеса спереди – 45 градусов.

Рулевая система имеет гидроусилитель, работающий от гидромотора.

Рулевая система КамАЗа 5511

Система энергообеспечения

Трехфазный генератор на 0.8 киловатт является источником питания первых грузовых автомобилей при включенном двигателе внутреннего сгорания (ДВС). Последние модели КамАЗов 5511 оборудованы одноваттными и двухваттными агрегатами. Также машины снабжены двумя аккумуляторами по 12 вольт, соединенными последовательно и питающими 24-хвольтовую силовую проводку.

Трехфазный генератор грузовика КамАЗ 5511

Устройство подъема и опрокидывания кузова

Все подъемно-опрокидывающее устройство состоит из:

  • Кузова в форме ковша, где разгрузка осуществляется со стороны задней части. Возможность его подъема ограничена 60 градусами;
  • Гидронасоса, приводимого в движение валом отбора мощности, выходящим из передней части кузова;
  • Гидравлического цилиндра телескопической конструкции на три колена;
  • Бака для гидравлической жидкости с объемом на 33 литра;
  • Рычагов управления (гидрораспределителей).

Особенности силового агрегата автомобиля КамАЗ 5511

Двигатель установлен под кабиной в передней части, является четырехтактным 210-сильным агрегатом без турбонаддува с системой охлаждения закрытого типа.

Видео по теме: Обзор автомобиля КамАЗ 5511


specnavigator.ru

Самосвал КамАЗ-5511: технические характеристики, устройство

Камазовский большегрузный автосамосвал, получивший индекс 5511, стал одной из первых разработок предприятия, причем весьма удачной. Выносливая и мощная машина легко узнаваема — до сих пор ее нередко можно встретить на российских дорогах и стройках. А еще именно она первая появилась в советских магазинах в виде модели, выполненной в масштабе 1:43.

Cамосвал КамАЗ-5511

Это было в октябре 1977 года. Совместные усилия разработчиков из Набережных Челнов и инженеров из Мытищ, отправленных на подмогу, увенчались успехом. С конвейера Камского автомобильного завода сошел первый новенький самосвал, прообразом которого стала модель ЗИЛ-170. Ярко-желтый десятитонник с объемным кузовом опирался на три пары колес, задние из которых были сдвоенными. Это позволило существенно повысить осевую нагрузку.

В конструкции были применены новейшие технические разработки. Например, особые фары, испускающие асимметричные лучи, не бьющие в глаза шоферам встречных машинам. Или мигающая огни поворотных указателей, срабатывающие в аварийных ситуациях.

Прочный стальной кузов с задним типом разгрузки оснащен козырьком, а лобовое стекло сделано трехслойным. Основные детали унифицированы с другими камазовскими моделями, что очень удобно при ремонте.

Агрегат выпускали до 1990 года, а затем конструкторы немного его усовершенствовали: сменили дизель на более мощную модель с турбонаддувом, увеличили кузов, добавив ему задний борт, а также поставили рессоры. В итоге получился тринадцатитонный самосвал КамАЗ-55111, который предприятие производило до 2011 года. Эти две модели, отличающиеся всего одной цифрой в названии, очень похожи. Их легко перепутать, особенно издали.

Назначение

С помощью этой машины можно перевозить до десяти тонн строительных материалов, а также любые другие грузов в рассыпном виде. Например, это могут быть мусорные отходы, снег, грунт. Хорошо показал себя КамАЗ-5511 на стройках, при благоустройстве территорий, на сельскохозяйственных работах.

Хорошая проходимость по бездорожью позволяет проехать самосвалу даже там, где другой автомобиль неизбежно застрянет. Причем он может трудиться в любых климатических условиях. А удобный разгрузочный механизм позволяет быстро разгрузить кузов. Меньше двадцати секунд требуется для его поднятия или опускания.

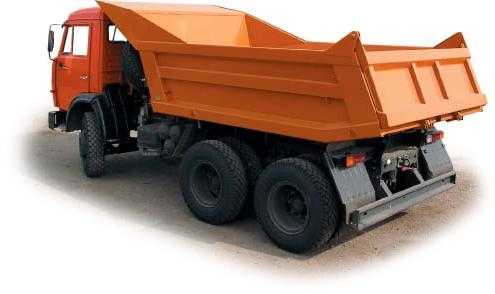

Фото самосвала КамАЗ-5511

Плюсы и минусы

Положительные качества:

  • Отличная проходимость (даже по лесу машина едет без труда) и большая грузоподъемность.
  • Не очень высокая цена (по сравнению, скажем, с зарубежными аналогами).
  • Наличие ремкомплектов практически на все узлы устройства.
  • Просторная кабина, хороший обзор по зеркалам.
  • Надежная и простая конструкция, легкость управления, отсутствие электроники, которая часто выходит из строя в неподходящий момент.

Отрицательные качества:

  • Слабоватый дизель. У него не очень большой моторесурс, да и горючего он потребляет прилично.
  • Жесткая подвеска, из-за которой на ухабах машину потряхивает, особенно если ехать быстро. Вследствие вибрации разбалтываются соединения и появляются зазоры, возникает стук.

Чтобы поддерживать самосвал «в форме», приходится регулярно проводить ремонт. То одна, то другая деталь изнашивается (причем довольно быстро). Зато стоимость запчастей не очень высокая.

Устройство

Кузов

Эта металлическая деталь ковшевидного типа снабжена защитным козырьком, прикрывающим кабину. К каркасу, служащему основанием, приварены стальные листы, образующие днище. Чтобы было удобно высыпать груз, оно немного расширено, а передний борт кузова располагается под наклоном. А чтобы в мороз груз не примерзал к днищу, имеется кузовная система обогрева. Работает она на отработанных газах. Они поступают через отверстия, сделанные в поперечине, находящейся в передней части надрамника.

Соединение надрамника с рамой осуществляется кронштейнами и стяжками. Кузов поднимается и опускается с помощью гидравлики. Опрокидывающий механизм оснащен кронштейнами со стопорными пальцами, которые крепко держат кузов поднятым. А чтобы он не перевернулся, его страхует специальный трос с пружиной.

Гидропривод механизма подъема содержит:

  • Коробку отбора мощности одноступенчатого типа, работающая от автомобильной КПП. Управляется она электропневматическим способом – делают это непосредственно из кабины.
  • Гидроцилиндр с тремя ступенями телескопического типа, закрепленный на шарнирах между передним бортом и надрамником. Максимальный угол поднятия – 60 градусов. При этом происходит срабатывание ограничительного клапана.
  • Три пневмоэлектрических клапана и систему пневмопроводов.
  • Масляный резервуар, насос, маслопроводы и управляющий кран.
Схема подъема платформы на самосвале КамАЗ-5511

Двигатель

Здесь стоит «фирменный» камазовский двигатель без турбонаддува на 210 лошадиных сил. Он работает на дизельном топливе и включает восемь цилиндров, размещенных в виде буквы «V». Применяется охлаждающая система закрытого типа, которая требует постоянной принудительной подачи специальной жидкости (антифриза). В этой системе стоят два термостата, а привод вентилятора оснащен автоматической гидромуфтой.

Рама и мосты

В основе конструкции штампованной рамы лежат лонжероны из швеллеров и поперечины. В передней части находится буфер. На задней поперечине сделана проушина для буксировки, а передние концы лонжеронов заканчиваются буксирными крюками.

Машина трехосная, и у нее имеется два ведущих моста с двухступенчатыми зубчатыми передачами: задний и средний. У последнего стоит межосевой дифференциал (конического типа, с блокировкой). Передний мост является неразрезным, на нем стоят поворотные вилочные кулаки. Максимум поворота – 45 градусов. Рулевая трапеция располагается в задней части моста (переднего).

Трансмиссия и ходовая часть

Коробка передач (четырнадцатой модели) установлена механическая, шестеренчатая, с пятью ступенями. К переднему торцу ее картера крепится картер сцепления (сухого, двухдискового). Главная передача состоит из двух ступеней, содержащих цилиндрические и конические шестеренки.

Передняя подвеска сделана на двух продольных рессорах со скользящими задними концами. Пальцы с резиновыми втулками соединяют амортизаторы подвески с рамой машины. Задняя подвеска оснащена балансиром с одной осью, которая запрессована в его кронштейн. Колеса, задние из которых сдвоенные, используются трехкомпонентные, бездискового типа.

Тормоза

Кроме основной (рабочей) тормозной системы, имеются еще три: запасная, вспомогательная и стояночная. Они работают автономно. Рабочая система двухконтурного типа, управляемая пневматически, действует в отдельности на заднюю тележку и передний мост. Она запускается педалью. При ее выходе из строя с помощью рычага включается запасная система, которая действует только на заднюю тележку. Стояночные тормоза являются ее частью.

Для разгрузки основной системы и ее охлаждения служит вспомогательная система, использующая газодинамический механизм в выпускном устройстве. Он перекрывает подачу горючего, и машина плавно тормозит. Также в самосвале имеется привод аварийного снятия с тормозов.

Рулевое управление

Продольная тяга руля автомобиля  – кованая, а поперечная – полая. Они оснащены шаровыми шарнирами. Для облегчения поворота используется гидроусилитель с пластинчатым шестеренным насосом и клапаном золотникового типа. Привод насоса работает от коленвала двигателя.

Габаритные размеры КамАЗа 5511

Кабина

У этой модели подрессоренная кабина, закрепленная на раме, рассчитана на два места. Она может откидываться вперед с помощью торсионного механизма – это сделано для удобства ухода за мотором. Триплексные стекла опускаются, форточки поворачиваются. Пол и стены покрыты шумотеплоизоляционными материалами. Есть отопление и вентиляция.

Электрика

Две последовательные аккумуляторные батареи соединены параллельно с трехфазным генератором мощностью 800 ватт. «Минус» с аккумуляторов через выключатель идет на корпус. Однопроводная система дает 24 вольта.

В качестве потребителей электроэнергии служат: системы сигнализации (световая и звуковая), приборная панель, освещение (наружное и внутреннее), отопительная, вентиляционная, пусковая системы.

Технические характеристики

Технические характеристики КАМАЗА-5511:

Характеристики Показатели Ед. измерения
Тип двигателя дизельный, КамАЗ-740
Скорость движения (максимум) 80-90 км/ч
Грузоподъемность 10 т
Нагрузка на переднюю ось (максимум) 4,4 т
Нагрузка на заднюю ось (максимум) 14,6 т
Мощность двигателя 146 кВт
Частота вращения 2600 об/мин
Крутящий момент (максимум) 667 Нм
Число цилиндров двигателя 8 шт.
Диаметр цилиндра 12 см
Ходя поршня 12 см
Рабочий объем 10,85 л
Объем бака для горючего 175 л
Расход горючего на 100 км (зимой) 30 л
Расход топлива на 110 км (летом) 27 л
Колесная формула 6х4
Радиус поворота (максимум) 9 м
Размер передней колеи 2,01 м
Размер задней колеи 1,85 м
База (между передней и средней осью) 2,84 м
База задней тележки 1,32 м
Просвет под задним мостом 0,265 м
Просвет под передней балкой 0,347 м
Вес (полный) 19 т
Вес (снаряженный) 8,85 т
Ширина (по задним шинам) 2,5 м
Высота по кузовному козырьку 2,7 м
Длина (полная) 7,1 м
Тип кузова ковшовый, с задней нагрузкой
Объем кузова 6,6 м3
Длина кузова (по основанию) 4,075 м
Длина кузова (по козырьку) 5,535 м
Ширина кузова 2,31 м
Угол поднятия кузова 60 °
Время поднятия полного кузова 19 С

magistraltrade.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
