2С9 — это… Что такое 2С9?
 | |||||||||||||||||||||||||||||||||||||||||

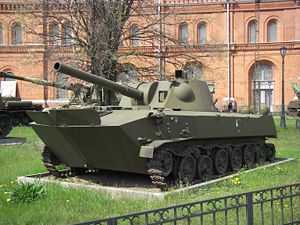

| Самоходное артиллерийское орудие 2С9 в Санкт-Петербургском Артиллерийском музее | |||||||||||||||||||||||||||||||||||||||||
| 2С9 «Нона-C» | |||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Классификация | Самоходное артиллерийское орудие | ||||||||||||||||||||||||||||||||||||||||
| Боевая масса, т | 8,76 (8,2 при десантировании) | ||||||||||||||||||||||||||||||||||||||||
| Экипаж, чел. | 4 | ||||||||||||||||||||||||||||||||||||||||
| История | |||||||||||||||||||||||||||||||||||||||||
| Производитель | |||||||||||||||||||||||||||||||||||||||||
| Годы производства | 2С9: с 1979 по 1989 2С9-1: с 1988 2С9-1М: с 2007 по 2010 | ||||||||||||||||||||||||||||||||||||||||
| Годы эксплуатации | с 1981 | ||||||||||||||||||||||||||||||||||||||||
| Количество выпущенных, шт. | 1432[1] | ||||||||||||||||||||||||||||||||||||||||
| Основные операторы | |||||||||||||||||||||||||||||||||||||||||
| Размеры | |||||||||||||||||||||||||||||||||||||||||
| Длина корпуса, мм | 6020 | ||||||||||||||||||||||||||||||||||||||||
| Длина с пушкой вперёд, мм | 6020 | ||||||||||||||||||||||||||||||||||||||||
| Ширина корпуса, мм | 2630 | ||||||||||||||||||||||||||||||||||||||||
| Высота, мм | 2300, при максимальном клиренсе | ||||||||||||||||||||||||||||||||||||||||
| База, мм | 3230 | ||||||||||||||||||||||||||||||||||||||||
| Колея, мм | 2380 | ||||||||||||||||||||||||||||||||||||||||
| Клиренс, мм | 100…450 | ||||||||||||||||||||||||||||||||||||||||
| Бронирование | |||||||||||||||||||||||||||||||||||||||||
| Тип брони | алюминиевая | ||||||||||||||||||||||||||||||||||||||||
| Вооружение | |||||||||||||||||||||||||||||||||||||||||
| Калибр и марка пушки | 120-мм 2А51 | ||||||||||||||||||||||||||||||||||||||||
| Тип пушки | нарезная полуавтоматическая пушка-гаубица-миномёт | ||||||||||||||||||||||||||||||||||||||||
| Боекомплект пушки | 25 на 2С9/40 на 2С9-1 и 2С9-1М | ||||||||||||||||||||||||||||||||||||||||
| Углы ВН, град. | от −4…+80 | ||||||||||||||||||||||||||||||||||||||||
| Углы ГН, град. | −35…+35 | ||||||||||||||||||||||||||||||||||||||||
| Дальность стрельбы, км | 0,04..12,8 | ||||||||||||||||||||||||||||||||||||||||
| Прицелы | 1П8 | ||||||||||||||||||||||||||||||||||||||||
| Подвижность | |||||||||||||||||||||||||||||||||||||||||
| Тип двигателя |
| ||||||||||||||||||||||||||||||||||||||||
| Мощность двигателя, л. с. | 240 | ||||||||||||||||||||||||||||||||||||||||
| Скорость по шоссе, км/ч | 60 | ||||||||||||||||||||||||||||||||||||||||
| Скорость по пересечённой местности, км/ч | 9 на плаву | ||||||||||||||||||||||||||||||||||||||||
| Запас хода по шоссе, км | 500 | ||||||||||||||||||||||||||||||||||||||||
| Запас хода по пересечённой местности, км | 75..90 на плаву | ||||||||||||||||||||||||||||||||||||||||
| Удельная мощность, л. с./т | 27 | ||||||||||||||||||||||||||||||||||||||||
| Тип подвески | гидропневматическая | ||||||||||||||||||||||||||||||||||||||||
| Удельное давление на грунт, кг/см² | 0,50 | ||||||||||||||||||||||||||||||||||||||||
| Преодолеваемый подъём, град. | 32 | ||||||||||||||||||||||||||||||||||||||||
| Преодолеваемый брод, м | плавает | ||||||||||||||||||||||||||||||||||||||||
| Дополнительно | |||||||||||||||||||||||||||||||||||||||||
| Изображения на Викискладе? | 2С9 | ||||||||||||||||||||||||||||||||||||||||
2С9 «Нона-C»
Общее описание
120-мм самоходное артиллерийское орудие 2С9 «Нона-С» предназначено для поражения живой силы противника, артиллерийских и миномётных батарей, бронетехники и других целей. Поступало на вооружение Воздушно-десантных войск с 1981 года. Шасси выполнено на базе плавающего гусеничного бронетранспортёра БТР-Д. Силовая установка состоит из дизельного двигателя 5Д20 мощностью 240 л.с.
В сварной башне из стальных броневых листов установлено нарезное казёнозарядное артиллерийское орудие 2А51, способное вести стрельбу прямой наводкой и с закрытых огневых позиций как минами, так и артиллерийскими снарядами. Заряжание ручное. Может десантироваться парашютно-реактивным способом с самолётов типа Ан-12, Ан-22 и Ил-76.
Снаряды
Боеприпасами к орудию «Ноны-С» занимался коллектив ГНПП «Базальт». Работы по созданию 120-мм выстрелов возглавляли Е. И. Дубровин — первый заместитель директора ГНПП «Базальт» и главный конструктор Г. Е. Белухин. Ведущими конструкторами по 120-мм выстрелам были: по выстрелу с осколочно-фугасным снарядом (шифр «Передатчик») — М. М. Коноваев, с осколочно-фугасным активно-реактивным снарядом («Переплетчик») — Ю. Г. Снопок, с кумулятивным снарядом («Подступ-2») — В. А. Приоров.
В боекомплект входят все типы российских и зарубежных 120-мм мин, специально разработанные боеприпасы с осколочно-фугасным снарядом и ОФ активно-реактивным снарядом, имеющим готовые нарезы на ведущем пояске, управляемые снаряды комплекса управляемого вооружения «Китолов».
Тактико-технические характеристики
Общие характеристики
Дальность стрельбы снарядами — 8800 м, минами — 7100 м. Скорострельность — 10 выстрелов/мин. Масса снаряда — 17 кг. Боеукладка — 25 выстрелов (40 выстрелов в доработанной версии 2С9-1).
Подробные характеристики
- Дата принятия на вооружение 1981 г.
- Экипаж, чел. 4
- Бронирование противоосколочное, противопульное
- Массо-габаритные характеристики
- Масса, т 8.5
- Длина, мм 6020
- Ширина, мм 2630
- Высота, мм 2300
- Клиренс, мм изменяемый (100—450)
- Огневые и баллистические характеристики
- Орудие 120-мм нарезная пушка-гаубица-миномёт 2А51
- Длина ствола, калибров 24.2
- Боекмоплект шт. 25 (из них 5 кумулятивных)
- Масса снаряда, кг ОФС — 46
- Время перевода в боевое положение, сек 30
- Скорострельность, выстр./мин 8 — 10
- Угол возвышения, град. от −4° до +80°
- Угол горизонтального наведения, град. от −35° до +35°
- Начальная скорость снаряда, м/с ОФС — 367, БКС — 560
- Бронепробиваемость кумулятивного снаряда, мм 250
- Кучность стрельбы по дальности, Вд/Х 1/342
- Кучность стрельбы по боку, Вб, м 7.9
- Минимальная дальность стрельбы, км ОФС — 1.72, ОФМ — 0.45
- Максимальная дальность стрельбы, км ОФС — 8.85, ОФМ — 7.15, ОФАРС — 12.8
- Дополнительное вооружение 7.62-мм пулемёт ПКТ
- Радиостанция Р-123/Р-123М
- Двигатель, ходовая часть и динамические характеристики
- Двигатель 5Д20-240 четырёхтактный, быстроходный V-образный дизель с непосредственным впрыском топлива и жидкостным охлаждением
- Мощность двигателя, л.с. 240 при 2400об/мин
- Удельная мощность, л.с./т 30.58
- Максимальная скорость, км/ч по шоссе — 60, на плаву — 10
- Максимальная скорость по грунту, км/ч 30-50
- Запас хода по шоссе, км 600, по сухой грунтовой дороге, км 280—350
- Радиус поворота, м 2,95
- Преодолеваемые препятствия
- Максимальный угол подъёма, град 32
- Угол входа с берега в воду, град до 30
- Угол выхода из воды на берег, град до 25
Модификации
- 2С9 «Нона-С» — базовый вариант.
- 2С9-1 «Свиристелка» — вариант с увеличенным боекомплектом. 40 выстрелов против 25 у 2С9. Однако при десантировании загружено только 25 выстрелов
- 2С9-1М «Нона-СМ» — глубоко модернизированный вариант 2С9-1. Орудие 2С9-1М оснащено: орудийно-вычислительным комплексом (ОВК), инерциальной системой ориентации (ИСО), формирователем-обработчиком сигналов-счётчиком импульсов (ФОССИ), датчиковым оборудованием, подогревателем боевого отделения и отделения управления. При десантировании загружено только 25 выстрелов и демонтирован обогреватель.
На вооружении
- СССР — перешли к образовавшимся после распада государствам
- Россия:
- Азербайджан — 26 2С9, по состоянию на 2010 год[5]
- Афганистан — около 40 единиц 2С9 оставлено советскими войсками в 1988 году при выводе войск из Афганистана [6]
- Белоруссия — 54 2С9, по состоянию на 2010 год[7]
- Вьетнам — по сообщениям, некоторое количество 2С9 по состоянию на 2010 год имеется на вооружении[8]
- Казахстан — 25 2С9, по состоянию на 2010 год[9]
- Киргизия — 12 2С9, по состоянию на 2010 год[10]
- КНР — 3 единицы 2С9 поставлены в 2000 году, предположительно, из Украины[6] для исследования артиллерийской части и изготовления собственной не лицензионной копии. Кроме Украины, возможным поставщиком 2С9 в Китай называется Пакистан, который мог получить установки через Афганистан[11].
- Молдавия — 9 2С9, по состоянию на 2010 год[12]
- Туркмения — 17 2С9, по состоянию на 2010 год[13]
- Узбекистан — 54 2С9, по состоянию на 2010 год[14]
- Украина — 67 2С9, по состоянию на 2010 год
Служба и боевое применение
Организационная структура
- в/ч № 06017. 336 отдельная гвардейская Белостокская бригада морской пехоты орденов Суворова и Александра Невского (336 обрмп): 12 единиц 2С9 по состоянию на 2009 год[16];
- в/ч № 13140. 810 отдельная бригада морской пехоты (810 обрмп): 6 единиц 2С9[16];
- в/ч № 38643. 61 отдельный Киркенесский Краснознаменный полк морской пехоты (61 опмп): 22 единицы 2С9 по состоянию на 2000 год[16];
- в/ч № 42091. 108 гвардейский Кубанский Казачий Десантно-Штурмовой Полк ордена Красной Звезды: 19 единиц 2С9 по состоянию на 2000 год[16];
- в/ч № 45377. 1140 артиллерийский полк Воздушно-десантных войск: 18 единиц 2С9 по состоянию на 2000 год[16];
- в/ч № 40515. 1141 артиллерийский полк Воздушно-десантных войск: 18 единиц 2С9 по состоянию на 2000 год[16];
- в/ч № 93723. 1182 артиллерийский полк Воздушно-десантных войск: 18 единиц 2С9 по состоянию на 2000 год[16].
- Брянский 120-й арсенал (120 Арс-В): 10 единиц 2С9 по состоянию на 2000 год[16].
Боевое применение
- Афганская война (1979—1989)[17]
- Первая чеченская война[18]
- Вторая чеченская война[18]
Примечания
Литература
- 120-мм самоходное артиллерийское орудие 2С9-1М. Руководство по эксплуатации. 2С9-1М.00.000РЭ. — 2006. — 77 с.
- Двигатели УТД-20 и 5Д20. Техническое описание. — Военное издательство Министерства Обороны СССР, 1972. — 96 с.
- А. Б. Широкорад Арсенал: Новое оружие наземной артиллерии // «Братишка» : Журнал. — 2011. — № 8.
Ссылки
Верховного
Главнокомандования
артиллерия
артиллерия
dic.academic.ru
2с9 «Нона-С» Часть1 | Модельный блог
К концу 1950-х встала острая необходимость переоснащения Воздушно-десантных войск СССР.
С появлением новых способов и тактики ведения боевых действий, а так же для обеспечения более высокой маневренности, огневой мощи и защиты от оружия массового поражения, потребовались новые средства огневой поддержки. Недавно принятые на вооружение транспортные самолеты имели большую вместимость и грузоподъемность. Требовалось реализовать эти возможности. Поэтому, в середине 1960-х начались работы по созданию мощной системы огневой поддержки ВДВ на поле боя. На вооружение ВДВ были приняты: 122мм гаубица Д-30, самоходные артиллерийские установки АСУ-85, минометы М-120. Однако в 1969 году, после проведения научно-исследовательских работ, было принято решение о создании универсального самоходного артиллерийского орудия. В ходе проектных работ выяснилось, что установить орудие 2А32 на шасси БМД-1, из-за высокой отдачи, не представляется возможным. А характеристики разрабатываемо самоходного миномета «Ландыш» не соответствуют техническому заданию. К середине 1970-х конструкторами ЦНИИ Точного машиностроения совместно с инженерами пермских «Мотовилихинских заводов», было создано новое 120-мм нарезное орудие 2А51. Оно удачно совмещало в себе пушку, гаубицу и миномет. В орудии предусмотрена возможность использовать, для ведения огня, 120-мм боеприпасы армий других стран. Самоходная установка «Нона-С» была создана на базе десантного бронетранспортера БТР-Д. На его корпус установили сварную башню из высокопрочной алюминиевой брони. В ней расположено орудие 2А51, прицел 1П8, приборы наблюдения ТНПО-170А и МК-4. Боекомплект состоит из различных типов боеприпасов. Орудие оборудовано специальным пневматическим механизмом досылания, что позволяет производить зарядку при больших углах возвышения. После каждого выстрела производится продувка канала ствола, за счет чего значительно снижается загазованность боевого отделения. Управляемая гидропневматическая подвеска, с изменяемым клиренсом, обеспечивает не только плавность хода, но позволяет изменять величину дорожного просвета. После успешных войсковых испытаний, 1 июля 1980г. самоходное артиллерийское орудие 2С9 «Нона-С» было принято на вооружение Советской Армии. Серийно 2С9 «Нона» выпускалось на Пермском машиностроительном заводе. В 1981г. в Афганистан была отправлена первая батарея, сформированная из САО «Нона-С». Опыт боевого применения 2с9 в Афганистане показал ее высокую эффективность и надежность. Возможность вести огонь при больших углах возвышения позволяла решать в горах задачи, с которыми не всегда могли справиться артсистемы других типов. По результатам успешного применения САО в боевых действиях, было принято вооружить этим орудием подразделения морской пехоты, и сухопутные войска. В 1988г. было начато серийное производство модернизированной версии 2С9-1, а с 2007г серийно выпускается САО 2С9-1М «Нона-СМ». В оснащение модернизированной САО 2С9-1М входит ЭВМ, автоматизированная система управления наведением и огнём, система спутниковой навигации и инерциальная системой отсчёта. В составе дивизиона, 2С9-1М «Нона-СМ» способна вести огонь в полуавтоматическом режиме. Во время капитального ремонта, раннее выпущенные САО 2С9 и 2С9-1, проходят модернизацию до уровня 2С9-1М.
Технические характеристики 2с9 «Нона-С»:
Длина корпуса: 6020 мм
Длина с пушкой вперед: 6020 мм
Ширина корпуса: 2630 мм
Высота при максимальном клиренсе: 23000 мм
База: 3230 мм
Клиренс: 100-450 мм
Боевая масса: 8 т
Максимальная скорость
— по шоссе: 60 км/ч
— по пересечённой местности: 30- 35 км/ч
— на плаву: 9 км/ч
Запас хода:
— по шоссе: 500 км
— на плаву: 75-90 км/ч
Экипаж: 4 чел.
Преодолеваемые препятствия
— высота стенки: 0,7 м
— ширина рва: 2,5 м
— глубина брода: плавает
— преодолеваемый подъем: 32 град.
Вооружение:
Нарезная пушка: 2А51
Калибр пушки: 120 мм
Длина ствола пушки 24,2 калибров
Боекомплект пушки:
— 2С9: 25 выстрелов
— 2С9-1: 40 выстрелов
Скорострельность: 10 выстр./мин.
Углы наведения, град:
— по вертикали: -4..+80
— по горизонтали: +/- 35
Фото 2с9 «Нона-С» сделаны 9 Мая 2013. Часть 1 из 2х. Надеюсь, данный материал будет полезен Вам при работе над моделями этой самоходной установки. Она выпускается в различных масштабах, в том числе и в 1:72, украинской фирмой АСЕ. Как раз эта модель 2с9 «Нона-С» у меня сейчас в работе.
Часть 2
hobby-models.ru
|
С созданием и принятием на вооружение в начале 70-х годов минувшего века бронированных машин, приспособленных к десантированию парашютным способом (БМД-1 и БТР-Д), пехота ВДВ обрела мобильность и огневую мощь сравнимые с аналогичными характеристиками мотострелковых подразделений. Артиллерия же парашютно-десантных частей и подразделений, способная выполнять огневые задачи с закрытых огневых позиций (ЗОП), была представлена 122 мм гаубицами Д-30, 120 мм минометами ПМ-120, 82 мм минометами различных образцов, 85 мм пушками Д-44, которые являлись буксируемыми артиллерийскими системами и поэтому с трудом успевали обеспечивать поддержку огнем и маневром мобильных общевойсковых подразделений ВДВ. Кроме того, возникали серьезные проблемы связанные с раздельным десантированием орудий и их средств тяги. ВДВ нуждались в высокоманевренной артиллерийской системе, которую было бы возможно десантировать парашютным способом. Проблему пробовали решить путем установки 122 мм артиллерийской части самоходной гаубицы 2С1 «Гвоздика» на шасси разработанное на базе БТР-Д (самоходная гаубица 2С2 «Фиалка»). Однако, выстрелы из мощного 122 мм орудия Д-32 быстро приводили к разрушению достаточно легкого шасси. В результате «Фиалка» так и не была принята на вооружение. Параллельно велись работы по созданию 120 мм самоходного миномета 2С8 «Ландыш» на той же базе, но и его конструкция по ряду причин была признана неудачной. В конце 70-х годов ГРАУ выдало заказ на проектирование универсальных самоходных орудий для ВДВ и морской пехоты, самоходного и буксируемого универсальных орудий для вооружения артиллерии мотострелковых батальонов. Тему проектирования назвали «Нона» (по одной из версий -«Новое орудие наземной артиллерии»). Головным разработчиком самоходного орудия для ВДВ и морской пехоты по теме «Нона» был определен Центральный научно-исследовательский институт точного машиностроения (ЦНИИточмаш г. Климовск Московская область), руководил проектом известный конструктор А.Г. Новожилов, артиллерийскую часть проектировало конструкторское бюро Пермского машиностроительного завода (ныне ОАО «Мотовилихинские заводы») под руководством Ю.Н. Калачникова. Шасси было разработано в конструкторском бюро Волгоградского тракторного завода (об. 926). Одним из условий тактико-технического задания на проектирование орудия было использование 120 мм минометных мин в большом количестве имевшихся на складах и производящихся советской промышленностью. Это определило калибр орудия — 120 мм. Вместе с тем, для того чтобы придать системе качества гаубицы пришлось разработать целое семейство 120 мм снарядов с готовыми нарезами на ведущем пояске. Разработкой нового типа боеприпасов к «Ноне» занималось Научно-производственное объединение (НПО) «Базальт» (г. Реутов Московская область). Новое орудие , получившие индекс 2А51, стало поистине новым словом в наземной артиллерии. Орудие обладает качествами миномета и гаубицы, помимо боеприпасов, производящихся советской и российской промышленностью, может применять 120 мм мины иностранного производства. Универсальные качество орудие приобрело благодаря оригинальному профилю казенной части. В конструкции 2А51 применены много новаторских решений, в частности пластический обтюратор пороховых газов затвора, который служит одновременно и досылателем боеприпаса. Заряжание орудие производится сжатым воздухом, причем устройство заряжания служит одновременно для продувки канала ствола после выстрела. Шасси орудия было разработано на базе гусеничного бронетранспортера БТР-Д, благодаря этому самоходку можно десантировать парашютным способом. Орудие имеет возможность применять комплекс корректируемого вооружения «Китолов-2» В конце 1980 г. система под названием самоходное артиллерийское орудие 2С9 «Нона-С» было принято на вооружение. Серийное производство было организовано на Пермском машиностроительном заводе. По настоящее время было изготовлено более тысячи самоходных орудий. Боевое крещение система приняла в Афганистане. Для морской пехоты ВМФ производился вариант орудия под названием 2С9-1 «Свиристелка», отличающийся от основного увеличенным до 40 выстрелов боекомплектом. В начале 90-х годов на основе артиллерийской части 2С9 были созданы самоходное артиллерийское орудие 2С23 «Нона-СВК» на базе бронетранспортера БТР-80 и буксируемое орудие 2Б16 «Нона-К». Орудие на экспорт не поставлялось. В настоящее время состоит на вооружении в ВС России и в вооруженных силах бывших союзных республик. По некоторым сведениям в настоящее время в ВС России находятся около 500 единиц 2С9. Тактико-технические характеристики
|
|
cris9.armforc.ru
| Опубликовать | скачать Реферат на тему:  План:
Литература Введение2С9 «Нона-C» — советская 120-мм самоходная артиллерийская установка. Разработана в Центральном научно-исследовательском институте точного машиностроения и конструкторском бюро Пермского машиностроительного завода «Мотовилиха» на базе шасси плавающего гусеничного бронетранспортёра БТР-Д. Руководители работ — Новожилов А. Г. — отвечал за комплекс в целом, Ю. Н. Калачников — отвечал за орудие 2А51. 1. Общее описание120-мм самоходное артиллерийское орудие 2С9 «Нона-С» предназначено для поражения живой силы противника, артиллерийских и миномётных батарей, бронетехники и других целей. Поступало на вооружение Воздушно-десантных войск с 1981 года. Шасси выполнено на базе плавающего гусеничного бронетранспортёра БТР-Д. Силовая установка состоит из дизельного двигателя 5Д20 мощностью 240 л.с. В сварной башне из стальных броневых листов установлено нарезное казнозарядное артиллерийское орудие 2А51, способное вести стрельбу прямой наводкой и с закрытых огневых позиций как минами, так и артиллерийскими снарядами. Заряжание ручное. Может десантироваться парашютно-реактивным способом с самолётов типа Ан-12, Ан-22 и Ил-76. 2. СнарядыБоеприпасами к орудию «Ноны-С» занимался коллектив ГНПП «Базальт». Работы по созданию 120-мм выстрелов возглавляли Е. И. Дубровин — первый заместитель директора ГНПП «Базальт» и главный конструктор Г. Е. Белухин. Ведущими конструкторами по 120-мм выстрелам были: по выстрелу с осколочно-фугасным снарядом (шифр «Передатчик») — М. М. Коноваев, с осколочно-фугасным активно-реактивным снарядом («Переплетчик») — Ю. Г. Снопок, с кумулятивным снарядом («Подступ-2») — В. А. Приоров. В боекомплект входят все типы российских и зарубежных 120-мм мин, специально разработанные боеприпасы с осколочно-фугасным снарядом и ОФ активно-реактивным снарядом, имеющим готовые нарезы на ведущем пояске, управляемые снаряды комплекса управляемого вооружения «Китолов». 3. Тактико-технические характеристикиОбщие характеристики Дальность стрельбы снарядами — 8800 м, минами — 7100 м. Скорострельность — 10 выстрелов/мин. Масса снаряда — 17 кг. Боеукладка — 25 выстрелов (40 выстрелов в доработанной версии 2С9-1). Подробные характеристики
4. Модификации
5. На вооружении
6. Служба и боевое применение6.1. Организационная структура
6.2. Боевое применение
Примечания
Литература
Данный реферат составлен на основе статьи из русской Википедии. Синхронизация выполнена 12.07.11 01:59:40 Похожие рефераты: Нона, Нона-СВ, Нона (имя), Нона Гаприндашвили, Нона (интервал), 2С23 Нона-СВК, Савина Нона. Категории: Оружие по алфавиту, Самоходная артиллерия СССР, Самоходные гаубицы, Авиадесантные САУ, Самоходные миномёты. Текст доступен по лицензии Creative Commons Attribution-ShareAlike. |
wreferat.baza-referat.ru
2С9 «Нона-C» — советское 120-мм самоходное артиллерийское орудие…
2С9 «Нона-C» — советское 120-мм самоходное артиллерийское орудие
С созданием и принятием на вооружение в начале 70-х годов минувшего века бронированных машин, приспособленных к десантированию парашютным способом (БМД-1 и БТР-Д), пехота ВДВ обрела мобильность и огневую мощь сравнимые с аналогичными характеристиками мотострелковых подразделений. Артиллерия же парашютно-десантных частей и подразделений, способная выполнять огневые задачи с закрытых огневых позиций (ЗОП), была представлена 122 мм гаубицами Д-30, 120 мм минометами ПМ-120, 82 мм минометами различных образцов, 85 мм пушками Д-44, которые являлись буксируемыми артиллерийскими системами и поэтому с трудом успевали обеспечивать поддержку огнем и маневром мобильных общевойсковых подразделений ВДВ. Кроме того, возникали серьезные проблемы связанные с раздельным десантированием орудий и их средств тяги. ВДВ нуждались в высокоманевренной артиллерийской системе, которую было бы возможно десантировать парашютным способом. Проблему пробовали решить путем установки 122 мм артиллерийской части самоходной гаубицы 2С1 «Гвоздика» на шасси разработанное на базе БТР-Д (самоходная гаубица 2С2 «Фиалка»). Однако, выстрелы из мощного 122 мм орудия Д-32 быстро приводили к разрушению достаточно легкого шасси. В результате «Фиалка» так и не была принята на вооружение. Параллельно велись работы по созданию 120 мм самоходного миномета 2С8 «Ландыш» на той же базе, но и его конструкция по ряду причин была признана неудачной. В конце 70-х годов ГРАУ выдало заказ на проектирование универсальных самоходных орудий для ВДВ и морской пехоты, самоходного и буксируемого универсальных орудий для вооружения артиллерии мотострелковых батальонов. Тему проектирования назвали «Нона» (по одной из версий -«Новое орудие наземной артиллерии»). Головным разработчиком самоходного орудия для ВДВ и морской пехоты по теме «Нона» был определен Центральный научно-исследовательский институт точного машиностроения (ЦНИИточмаш г. Климовск Московская область), руководил проектом известный конструктор А.Г. Новожилов, артиллерийскую часть проектировало конструкторское бюро Пермского машиностроительного завода (ныне ОАО «Мотовилихинские заводы») под руководством Ю.Н. Калачникова. Шасси было разработано в конструкторском бюро Волгоградского тракторного завода (об. 926). Одним из условий тактико-технического задания на проектирование орудия было использование 120 мм минометных мин в большом количестве имевшихся на складах и производящихся советской промышленностью. Это определило калибр орудия — 120 мм. Вместе с тем, для того чтобы придать системе качества гаубицы пришлось разработать целое семейство 120 мм снарядов с готовыми нарезами на ведущем пояске. Разработкой нового типа боеприпасов к «Ноне» занималось Научно-производственное объединение (НПО) «Базальт» (г. Реутов Московская область). Новое орудие , получившие индекс 2А51, стало поистине новым словом в наземной артиллерии. Орудие обладает качествами миномета и гаубицы, помимо боеприпасов, производящихся советской и российской промышленностью, может применять 120 мм мины иностранного производства. Универсальные качество орудие приобрело благодаря оригинальному профилю казенной части. В конструкции 2А51 применены много новаторских решений, в частности пластический обтюратор пороховых газов затвора, который служит одновременно и досылателем боеприпаса. Заряжание орудие производится сжатым воздухом, причем устройство заряжания служит одновременно для продувки канала ствола после выстрела. Шасси орудия было разработано на базе гусеничного бронетранспортера БТР-Д, благодаря этому самоходку можно десантировать парашютным способом. Орудие имеет возможность применять комплекс корректируемого вооружения «Китолов-2» В конце 1980 г. система под названием самоходное артиллерийское орудие 2С9 «Нона-С» было принято на вооружение. Серийное производство было организовано на Пермском машиностроительном заводе. По настоящее время было изготовлено более тысячи самоходных орудий. Боевое крещение система приняла в Афганистане. Для морской пехоты ВМФ производился вариант орудия под названием 2С9-1 «Свиристелка», отличающийся от основного увеличенным до 40 выстрелов боекомплектом. В начале 90-х годов на основе артиллерийской части 2С9 были созданы самоходное артиллерийское орудие 2С23 «Нона-СВК» на базе бронетранспортера БТР-80 и буксируемое орудие 2Б16 «Нона-К». Орудие на экспорт не поставлялось. В настоящее время состоит на вооружении в ВС России и в вооруженных силах бывших союзных республик. По некоторым сведениям в настоящее время в ВС России находятся около 500 единиц 2С9.
___________________________________________________________
Подробные характеристики
Дата принятия на вооружение 1981 г.
Экипаж, чел. 4
Бронирование противоосколочное, противопульное
Массо-габаритные характеристики
Масса, т 8.5
Длина, мм 6020
Ширина, мм 2630
Высота, мм 2300
Клиренс, мм изменяемый (100—450)
Огневые и баллистические характеристики
Орудие 120-мм нарезная пушка-гаубица-миномёт 2А51
Длина ствола, калибров 24.2
Боекмоплект шт. 25 (из них 5 кумулятивных)
Масса снаряда, кг ОФС — 46
Время перевода в боевое положение, сек 30
Скорострельность, выстр./мин 8 — 10
Угол возвышения, град. от −4° до +80°
Угол горизонтального наведения, град. от −35° до +35°
Начальная скорость снаряда, м/с ОФС — 367, БКС — 560
Бронепробиваемость кумулятивного снаряда, мм 250
Кучность стрельбы по дальности, Вд/Х 1/342
Кучность стрельбы по боку, Вб, м 7.9
Минимальная дальность стрельбы, км ОФС — 1.72, ОФМ — 0.45
Максимальная дальность стрельбы, км ОФС — 8.85, ОФМ — 7.15, ОФАРС — 12.8
Дополнительное вооружение 7.62-мм пулемёт ПКТ
Радиостанция Р-123/Р-123М
Двигатель, ходовая часть и динамические характеристики
Двигатель 5Д20-240 четырёхтактный, быстроходный V-образный дизель с непосредственным впрыском топлива и жидкостным охлаждением
Мощность двигателя, л.с. 240 при 2400об/мин
Удельная мощность, л.с./т 30.58
Максимальная скорость, км/ч по шоссе — 60, на плаву — 10
Максимальная скорость по грунту, км/ч 30-50
Запас хода по шоссе, км 600, по сухой грунтовой дороге, км 280—350
Радиус поворота, м 2,95
Преодолеваемые препятствия
Максимальный угол подъёма, град 32
Максимальный угол крена, град 18
Угол входа с берега в воду, град до 30
Угол выхода из воды на берег, град до 25
warweapons.ru
 Самохідна артилерійська установка 2С9 «Нона» | |
| 2С9 «Нона» | |
|---|---|
Загальні дані | |
| класифікація | самохідна артилерійська гармата |
| компонувальна схема | Класична: відділення керування попереду, бойове — всередині, моторне — позаду |
Виробництво та застосування | |
| країна-виробник | СРСР |
| розробник | КБ ВгТЗ |
| компанія-виробник | Волгоградський тракторний завод |
| роки виробництва | 1978–1995 |
| роки експлуатації | з 1978 |
| модифікації | 2С9-1 «Свірістелка» |
| основні країни-оператори | СРСР Україна Росія |
uk.wikipedia.org
2С9 Нона
Самоходная артиллерийская пушка 2С9 «Нона» — основная артиллерийская система воздушно-десантных и аэромобильных войск. Гусеничная, бронированная, плавающая, аеротранспортабельна, десантируется парашютным, парашютно-реактивным и посадочным способами.
Предназначена: для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле бою.
Самоходная артиллерийская установка (САУ) 2С9 «Нона-С» может десантироваться с самолетов ВТА ( военно-транспортной авиации) типа Ан-12, Ан-22, Ан-70, Ан-124, Ил-76.
1. История создания
В период своего расцвета советские воздушно-десантные войска (последние два десятилетия существования СССР) представляли собой мощную силу. Принятая тогда военная доктрина Советского Союза предусматривала применение воздушно-десантных войск как средство предупреждения действий противника в ходе ведения стратегических наступательных операций. Шесть воздушно-десантных дивизий, около 15 отдельных воздушно-десантных и десантно-штурмовых бригад и полков, отдельные бригады и батальоны специального назначения могли навести «шорох» в любом уголке земного шара. Примером тому могут служить молниеносное захвата Прагу ( Чехословакия) в 1968 г. силами седьмой и 98-й гвардейских дивизий ВДВ и еще быстрее овладения Кабулом 103-й Гвардейской воздушно-десантной дивизией в 1979 г. при введении советских войск в Афганистан.
Широкомасштабные боевые действия «крылатой пехоты» на территории противника — а именно так планировалось использовать НДС — требовали значительной огневой мощи. Обеспечить ее могла только артиллерия, действовавшая вместе с десантниками. Авиадесантная самоходные артиллерийские установки АСУ-57 и АСУ-85, находившихся на вооружении десанта в 60-х гг, имели своей главной задачей борьбу с танками. Но десантирование очень тяжелой АСУ-85 производилось только путем посадки транспортного самолета на взлетно-посадочную полосу, что ограничивало главную тактическое преимущество десанта — внезапность.
Поэтому, в конце 60-х гг, в СССР была создана принципиально новая боевая машина десантных войск БМД-1. На ее базе решили разработать и самоходную артиллерийскую установку, получившую название 2С2 Фиалка. Но использование немало мощной 122-мм артиллерийского орудия, аналогичной САУ 2С1 «Гвоздика», влекло то, что шасси БМД-1 не выдерживало перегрузок при стрельбе. Кроме 2С2 «Фиалки», также на базе БМД-1, специально для десантных войск был разработан самоходный 120-мм казнозарядных миномет 2С8 «Ландыш» («Ландыш»). Но и он не был принят на вооружения.
К середине 70-х на Волгоградском тракторном и Курганском машиностроительных заводах, и для воздушно-десантных войск, на конкурсной основе были созданы два легких танка («объект 934» и «объект 685»), основным оружием которых была длинноствольное 100-мм пушка. Однако по ряду причин они не были приняты на вооружение. Задача создания мощного самоходного огневого средства для поддержки действий десантников продолжала оставаться весьма острой.
Примерно в то же время на вооружение воздушно-десантных войск был принят и гусеничный десантный бронетранспортер БТР-Д. Его главным отличием от БМД-1, на основе которой он создавался, было отсутствие поворотной башни и продление на один каток шасси, что позволило повысить грузоподъемность. В это же время под руководством доктора технических наук Авенира Новожилова конструкторами из ЦНИИ Точного машиностроения, в подмосковном Климовское, совместно со специалистами известной Мотовилихе в Перми, была создана принципиально новая 120-мм нарезная пушка 2А51 для непосредственной поддержки сухопутных войск. Это позволило разработать и в 1981 г. принять на вооружение воздушно-десантных войск универсальную артиллерийскую систему, совмещала в себе функции пушки, гаубицы и миномета.

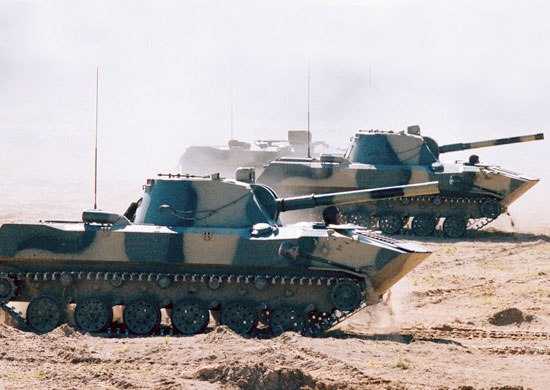

Самоходная артиллерийская установка воздушно-десантных войск получила название 2С9 «Нона-С». По одной из легенд, всегда возникающих при создании нового оружия, «НОНА» — не имя женщины, а аббревиатурное сокращение названия — «Рус. Новое Орудия наземной артиллерии «.
1.1. Характеристики пушки
Даже для сегодняшнего времени 2С9 «Нона-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя.
Возможности этой пушки позволяют применять ее не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды с готовым нарезами на ведущем пояске; такими снарядами можно вести огонь на дальность до 8,7 км, а их невысокая начальная скорость (367 м / с) позволяет вести стрельбу с большой крутизной траектории.
Важной характеристикой орудия 2С9 «Нона-С» по непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы: для снаряда она составляет 1,7 км, а для мины — 400 м. Поэтому в боекомплект 2С9 могут входить обычные 120-мм минометные мины — осколочно-фугасные, осветительные, дымовые и зажигательные.
Прицельная дальность стрельбы осколочно-фугасной миной — 7,1 км. Это позволяет осуществлять поддержку своих войск из огневых позиций, находящихся в боевых порядках пехоты.
Пушка 2С9 «Нона-С» отлично подходит для непосредственной поддержки войск на поле боя. Как правило, стрельба под углом подъема ствола от -4 до +35 ведется снарядами, а при угле подъема до +80 — минами. Поскольку при действиях в тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, то в самоходной артиллерийской пушки САГ 2С9 предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов производства других стран. В настоящее время [ Когда? ] на «Нони» испытаны боеприпасы Германии, Франции, Израиль, Испании, Китай.
Основной боеприпас для 2С9 «Нона-С» является сверхмощный осколочно-фугасный снаряд 30Ф49. При его взрыве образуется свыше 3500 осколков массой 0,5-15 г, разлетающихся со скоростью 1800 м / с. Если детонатор установлен на фугасное действие, то в почве образуется воронка глубиной 2 м и диаметром 5 м. Снаряды 30Ф49 позволяют «доставать» цели на дальности до 8,7 км. Для борьбы с бронетехникой используются кумулятивные снаряды. Начальная скорость такого снаряда, равна 560 м / с, обеспечивает высокую точность стрельбы на дальность до 1 километра. При этом снаряд способен пробить более 600 мм стальной брони и позволяет эффективно бороться с бронетехникой противника.
Эффективность осколочного действия таких 120-мм снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц.
Боекомплект, что возится, состоит из 40 осколочно-фугасных, кумулятивных, зажигательных, дымовых и осветительных выстрелов.
Экипаж машины состоит из четырех человек: командира, наводчика, заряжающего и механика-водителя.
1.2. Технические характеристики
Необходимость десантирование САГ парашютным способом требовала сделать ее очень легкой. Поэтому броневой корпус САГ выполнен из алюминиевых сплавов, но тем не менее он защищает экипаж и оборудование от ружейно-пулеметного огня. Мощный двигатель : 6-цилиндровый V-образный дизель жидкостного охлаждения 5Д20 мощностью в 240 л.с., и гидропневматическая подвеска обеспечивают 2С9 «Нона-С» большую подвижность — максимальную скорость по шоссе до 60 км / ч, а на плаву до 9 км / час. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходной пушки можно уменьшить на 35 см. Так зарядки такого оружия при больших углах возвышения, особенно характерных для стрельбы по-минометному, довольно трудоемкое занятие, то его снабдили специальным пневматическим механизмом досылания. Сжатый воздуха используется также и для продувки канала ствола после каждого выстрела, что значительно снижает загазованность боевого отделения.
Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность: 2С9 «Нона-С» своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться ни гаубицы, ни пушки.
1.3. Модификации
- 2С9-1 «Свиристелка»: В 1985 г. по результатам боевого применения в Афганистане была проведена модернизация САО с целью увеличения боезапаса, что возился, до 40 выстрелов.

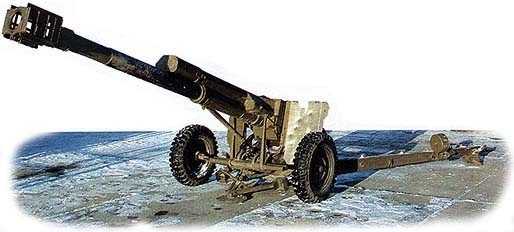

- 2Б16 «НОНА-К»: Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках и морской пехоты. Поэтому специально для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 г. принято на вооружение пушка, буксируемого 2Б16 «НОНА-К».
- Дальнейшим развитием 2С9 «Нона-С» стала самоходная артиллерийская пушка САГ 2С23 «Нона-СВК», принятая на вооружение в 1990 г. Базой для него послужил колесный бронетранспортер БТР-80. Новая казнозарядных нарезное полуавтоматическое артиллерийская пушка 2А60 находится в сварной башне из стальных броневых листов, в целом аналогичной башне 2С9 «Нона-С».
В 1993 году в России создана и принята на вооружение в Одна тысячу девятьсот девяносто-шесть +120 мм автоматизированная САГ 2С31 «Вена» («Вена») («объект 934»). Ее шасси изготовлено на базе боевой машины пехоты БМП-3 массой 19,5 тонн.
1.4. Машина управления огнем артиллерии «Реостат» (1В116/1В118/1В119)
Одновременно с артиллерийской системой 2С9 «Нона-С» в войска на вооружение пошла машина управления огнем артиллерии 1В119 Реостат». Она оборудовалась РЛС разведки наземных целей с дальностью обнаружения до 14 км, лазерным дальномером (дальность до 8 км), дневными и ночными приборами наблюдения, топопривьязчиком, бортовой ЭВМ, двумя радиостанциями Р-123, одной Р-107. Экипаж располагается в рубке, приборы установлены в башне, вращающейся.
Машина управления огнем артиллерии 1В119 Реостат»
Вооружение включает: курсовой ПКТ, ПЗРК, три реактивные противотанковые гранаты типа РПГ-18 «Муха».
1.5. Приблизительное количество 2С9 на современное время в мире [1]
Источники
3. Сноски
- Справочник «Джейн» (Jane’s Armour and Artillery 1997-98 ISBN 0-7106-1542-6)
4. Смотри также
nado.znate.ru
