Содержание

Германия — Всё о Второй мировой

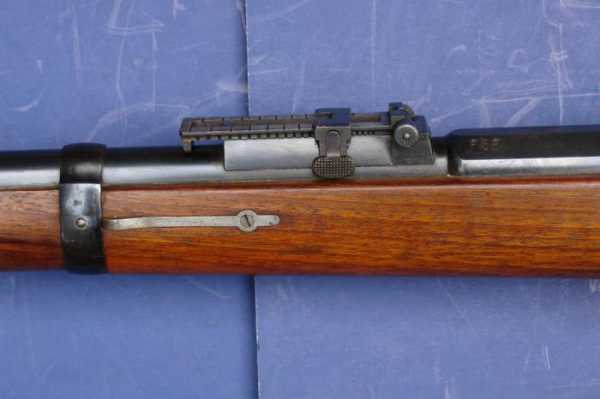

Mauser Gewehr 88

Винтовка М-88 была принята на вооружение в 1888 г. В 1905 и 1914 гг. было проведено две модификации Gewehr 88/05 и Gewehr 88/14. Кроме того, Китай выпускал нелицензированную копию под обозначением Hanyang 88. Винтовка выпускалась фирмами «Ludwig Loewe», «Haenel», «Steyr-Mannlicher», «Imperial Arsenals of Amberg», «Danzig», «Erfurt», «and Spandau», «Hanyang Arsenal». Особенностью винтовки был магазин, который заряжался с помощью пачки патронов. Во время стрельбы пачка с патронами находилась в магазине до последнего патрона, после чего выпадала через отверстие в нижней части магазина. Это ускоряло перезарядку оружия. Во Второй мировой войне винтовки использовались в Китае, Турции, Чехословакии, Югославии. Всего было выпущено около 2 млн. винтовок и карабинов. ТТХ винтовки: калибр – 7,92 мм; длина – 1245 мм; длина ствола – 740 мм; масса – 3,8 кг; емкость магазина – 5 патронов 7,92х57 мм; прицельная дальность – 2 км.

Карабин Mauser Karabiner 88

На базе винтовки М-88 с 1890 г. выпускался карабин аналогичного калибра, принятый на вооружение кавалерии. Он отличался от винтовки укороченным стволом, отсутствием шомпола и крепления штыка, иным способом крепления ремня и отогнутой вниз рукояткой затвора. В 1891 г. он был модернизирован, получив обозначение «Gew.91» и крюк в дульной части, предназначенный для постановки карабинов в козлы. Кроме того, фирмой «Haenel» было выпущено некоторое количество карабинов под патрон «7х57 мм». Эти карабины были предназначены для продажи в Южной Америке. ТТХ карабина: калибр – 7,92 мм; длина – 950 мм; длина ствола – 445 мм; масса без патронов – 3,1 кг; емкость магазина – 5 патронов 7,92х57 мм; прицельная дальность – 1,2 км.

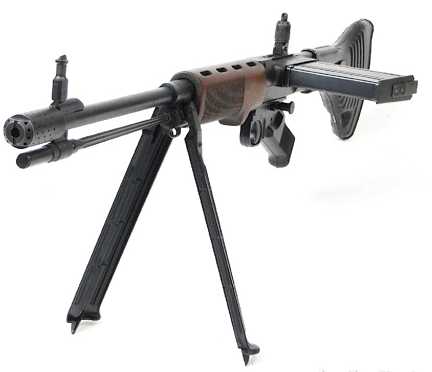

Автоматическая винтовка FG42-I

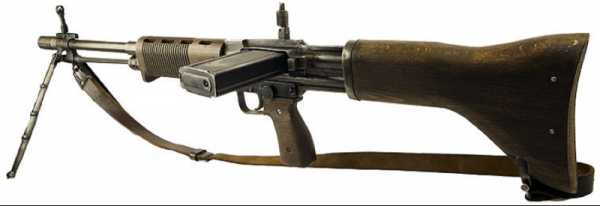

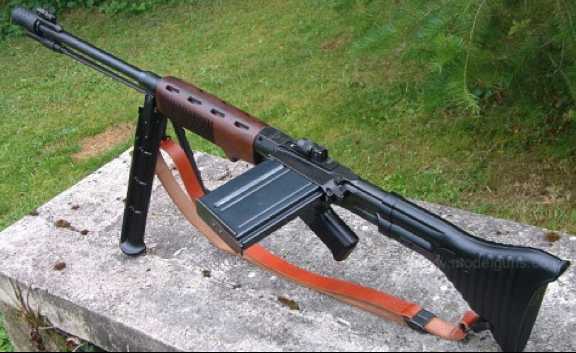

Автоматическая винтовка FG42-II

Автоматическая винтовка была разработана для ВДВ Германии фирмой «Rheinmetall-Borsig». В 1943 г. фирмой «Krieghoff» было выпущено 2 тысячи винтовок без учета замечаний приемной комиссии. Автомат неофициально получил обозначение FG42-I. С начала 1944 г. начался выпуск досконально переработанного автомата с неофициальным обозначением FG42-II. Самая поздняя версия во многих документах обозначалась как FG42-III. Помимо вышеназванных фирм автомат выпускали фирмы «Dietrich» и «Wagner & Co». К окончанию войны было выпущено около 7 тысяч винтовок.

Штурмовая винтовка Sturmgewehr МР-43/МР-44/ StG-44

Автомат выпускался фирмой «C.G. Haenel Waffen und Fahrradfabrik» с 1943 г. и служил для оснащения элитных частей вермахта. Опытные образцы автомата имели обозначение MKb-42, а серийные МР-43. Известна модификации МР-43/1, которая имела возможность установки 30-мм гранатомета путем навинчивания на ствол. В начале 1944 г. автомат получил обозначение МР-44, а в конце года был переименован в StG-44. Автоматика винтовки газоотводного типа с отводом пороховых газов через боковое отверстие в стенке ствола. Ударно-спусковой механизм куркового типа, который позволял вести одиночный и автоматический огонь. Переводчик огня расположен в спусковой коробке, а концы его выходили наружу с левой и правой сторон. Для ведения автоматического огня переводчик нужно было переместить вправо на букву «D», а для одиночного огня — влево на букву «Е». Автомат снабжен предохранителем от случайных выстрелов. Огонь на расстояние до 400 метров велся одиночными выстрелами, а на ближних подступах бойцы переключались на стрельбу короткими очередями. Слишком высокое расположение прицельного приспособления и сильное пламя, вырывавшееся из ствола оружия, демаскировали стрелка. Автомат мог оснащаться креплениями для четырехкратной «оптики» (ZF-4) и инфракрасных прицелов ночного видения. Боекомплект автомата состоял из 6 магазинов. Всего за время войны было выпущено 446 тысяч единиц. ТТХ винтовки: калибр – 7,92 мм; длина – 940 мм; длина ствола – 419 мм; масса без амуниций – 4,9 кг, масса с амуницией – 6 кг; емкость магазина – 30 патронов 7,92х33 мм; начальная скорость пули – 690 м/с; темп стрельбы – 500 выстрелов в минуту; прицельная дальность – 600 м.

Самозарядный карабин Volksturmgewehr Gustloff (FG-45)

Самозарядный карабин (винтовка фольксштурма/VG.1-5) выпускался компанией «Gustloff Werke» с конца 1944 г. Особенностью карабина являлась система автоматики с полусвободным затвором при его торможении пороховыми газами. Ударно-спусковой механизм куркового типа. Стрельба велась только одиночными выстрелами с закрытого затвора, однако некоторые экземпляры имели переводчик режимов стрельбы и возможность ведения огня очередью. Питание карабина патронами производилось из отъемных коробчатых магазинов штурмовой винтовки Stg-44. Карабины изготавливались с широким использованием штамповки из стального листа, клепки и сварки, при минимуме станочной обработке деталей. Качество их было на самом низком уровне, а при стрельбе случались задержки из-за загрязнения механизма пороховым нагаром. Кроме дешевизны и простоты в производстве, карабины имели слабую отдачу, магазин большой емкости и достаточно высокая эффективность стрельбы на дистанциях ближнего боя. Фиксированные прицельные приспособления не позволяли вести точный огонь на разных дистанциях стрельбы. Всего было выпущено около 10 тысяч единиц. ТТХ карабина: калибр – 7,92 мм; длина – 885 мм; длина ствола – 378 мм; масса без патронов – 4,6 кг; емкость магазина – 30 патронов 7,92х33 мм; скорострельность – 20 выстрелов в минуту; прицельная дальность – 300 м.

Карабин Volkssturmgewehr VG-1

Карабин VG-1 выпускался компанией «Walther» в 1944-1945 гг. и служил для вооружения фольксштурмовцев, как максимально дешевое и простое оружие с низкими эксплуатационными характеристиками. Винтовка магазинная, с ручной перезарядкой и ручным запиранием поворотом затвора. Прицельные приспособления нерегулируемые. Всего было выпущено около 100 тысяч единиц. ТТХ карабина: калибр – 7,92 мм; длина – 1092 мм; длина ствола – 589 мм; масса – 3,8 кг; емкость магазина – 10 патронов 7,92х57 мм.

Карабин Volkssturmgewehr VG-2

Карабин VG-2 подобно другим винтовкам, предназначенным для Фольксштурма, выпускался компанией «Spree-Werke» в 1944-1945 гг., имел предельно упрощенную и удешевленную конструкцию, грубую отделку, низкий ресурс. Винтовка магазинная, с ручной перезарядкой и запиранием поворотом затвора. Всего было выпущено около 50 тысяч единиц. ТТХ винтовки: калибр – 7,92 мм; длина – 1068 мм; длина ствола – 595 мм; масса – 3,9 кг; магазин емкостью 10 патронов 7,92х57; прицельная дальность – 100 м.

Винтовка G-41 (W)

Винтовка G-41 (W) с 25-патронным магазином от пулемета MG-13

Самозарядная винтовка G-41 (W) выпускалась фирмами «Walther» и «BLM» в 1942-1943 гг. Винтовка имела низкая надёжность, чувствительность к загрязнению (в том числе — из-за оригинального затвора, скользящего по направляющим на наружной поверхности ствольной коробки, весьма подверженным загрязнению), большой вес. При необходимости она оснащалась оптическим прицелом, а также штыком. Всего было выпущено около 145 тысяч винтовок. ТТХ винтовки: калибр – 7,92 мм; длина – 1130 мм; длина ствола – 545 мм; масса без патронов – 5 кг; емкость магазина – 10 патронов 7,92х57 мм; скорострельность – 20 выстрелов в минуту; начальная скорость пули – 745 м/с; прицельная дальность – 800 м.

Винтовка G-41(M)

Самозарядная винтовка G-41(М) выпускалась фирмой «Mauser» в 1941 г. Она имела ручной предохранитель выполнен на крышке ствольной коробки, могла комплектоваться штатным штык-ножом. В силу многих претензий военных была снята с производства. Всего было выпущено 6,7 тысячи единиц. ТТХ винтовки: калибр – 7,92 мм; длина — 1172 мм; длина ствола – 550 мм; масса без патронов – 5 кг; емкость магазина – 10 патронов 7,92х57 мм.

Винтовка Gewehr 43

Винтовка Gewehr 43 с магазином на 30 патронов

Самозарядная винтовка G-43 (Kar.43.) — модернизированный вариант G-41, который начал выпускаться в 1943 г. фирмой «Carl Walther Waffenfabrik». Винтовки имели простую отделку, в их конструкции широко использовались литье и штамповка, наружная поверхность многих деталей имела весьма грубую обработку и покрытие. Автоматика винтовки была построена на основе газоотводной системы. Газовый поршень с коротким рабочим ходом расположен над стволом. Предохранитель расположен на тыльной части ствольной коробки, над шейкой ложи. Питание патронами осуществляется из отъемных коробчатых магазинов. Магазины также могли снаряжаться прямо на оружии при помощи стандартных обойм на 5 патронов. На базе G-43 был создан целый ряд экспериментальных разработок, включающих автоматическую винтовку, имеющую возможность стрельбы очередями, а также вариант под патрон 7.92х33мм Kurtz, использовавший 30-патронные магазины от Stg-44. Для использования в качестве снайперского оружия, винтовка оснащалась оптическим прицелом ZF-4.

Снайперская винтовка с оптическим прицелом G-43 (W)

До конца войны было выпущено 53,4 тысячи винтовок с «оптикой», а общее количество произведенных винтовок достигло 403 тысяч. ТТХ винтовки: калибр – 7,92; длина – 1115 мм; длина ствола – 560 мм; масса без патронов и оптики – 4,2 кг; емкость магазина – 10 или 30 патронов 7,92х57 мм; начальная скорость пули – 745 м/с; скорострельность – 30 выстрелов в минуту; прицельная дальность – 800 м.

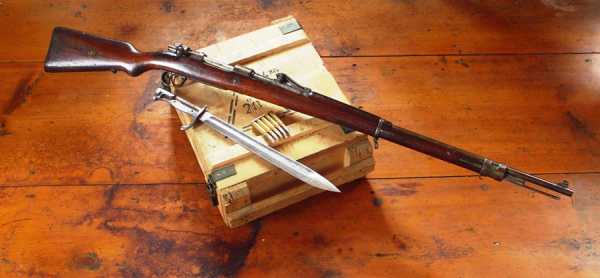

Винтовка Mauser Gew-98

Винтовка Mauser Gew. 98 с оптическим прицелом

Винтовка Mauser 98 была принята на вооружение в 1898 г. и выпускалась до 1945 г. К достоинствам винтовки относится: хорошая баллистика; превосходный затвор с мощным выбрасывателем; быстрое и удобное заряжение; магазин, полностью спрятанный в ложе, что предохраняет его от повреждений; удобный и надежный предохранитель флажкового типа; блочный монтаж муфты затвора в сборе с боевой пружиной и предохранителем. Для установки оптического прицела рукоятка затвора выполнялась отогнутой вниз. Винтовки «Gewehr 98» применялись и во Второй мировой войне, но большинство из них было переделано в карабины. Винтовка выпускались минимум 15 компаниями, и находилась на вооружении Бельгии, Чехословакии, Испании, Мексики, Турции, Перу, Китае, выпускалась в Австрии, Польше и других странах. Всего было выпущено более 24 млн. единиц. ТТХ винтовки: калибр – 7,92 мм;; длина – 1250 мм; длина ствола – 740 мм; масса – 4,1 кг емкость магазина – 5 патронов 7,92х57 мм; начальная скорость пули – 760 м/с; прицельная дальность – 2 км; скорострельность – 15 выстрелов в минуту.

Карабин Mauser 98k (Kar.98k)

Карабин Mauser 98k с оптическим прицелом ZF-41

Карабин был принят на вооружение в 1935 г. и являлся укороченным, модифицированным вариантом винтовки Mauser 98. Он имел неотъемный двухрядный магазин, снаряжаемый обоймами, загнутую вниз рукоятку затвора, кавалерийское крепление антабок, выбрасыватель обоймы. Карабин комплектовался штыком и коротким шомполом. Для использование в качестве снайперского оружия из стандартных винтовой отбирались экземпляры, дающие максимальную кучность. Оптическими прицелами было оснащено около 200 тысяч винтовок. Для карабина были разработаны дульные гранатометы, которые крепились к стволу с помощью раскладывающегося хомута. Известны и два типа глушителей для карабина, с похожим креплением для гранатомета. Карабин выпускался 10 компаниями в Австрии, Германии и Словакии. Всего было выпущено около 14,6 млн. единиц. ТТХ карабина: калибр – 7,92 мм; длина – 1110 мм; длина ствола — 600 мм; масса – 3,9 кг; емкость магазина – 5 патронов – 7,92х57 мм; начальная скорость пули – 880 м/с; скорострельность — 15 выстрелов в минуту; прицельная дальность – 1,2 км.

Карабин Mauser 98a (Kar 98a)

Карабин Mauser 98AZ (Artillery Carbine)

Карабин Kar-98a представлял собой укороченный вариант винтовки Gewehr 98, созданный для кавалерии, связистов и артиллеристов. Он выпускался в 1899-1908 гг. С 1908 г. начался выпуск модели «1898AZ», которая отличалась наличием под дульной частью ствола крюка для постановки в козлы, креплением штыка и отогнутой вниз рукояткой с соответствующей выемкой в ложе. ТТХ карабина: калибр – 7,92 мм; длина – 1110 мм; длина ствола – 600 мм; масса без патронов – 3,9 кг; емкость магазина – 5 патронов 7,92х57 мм; начальная скорость пули — 830 м/с.

Карабин Volkssturmkarabiner VK-98

Карабин был разработан на базе Mauser 98k для вооружения отрядов Фольксштурма. Он выпускался в начале 1945 г. австрийской фирмой «Steyr» по заказу Вермахта. Карабин VK-98 представляет собой однозарядное оружие с продольно-скользящим поворотным затвором. Магазин отсутствовал. Для производства каждого последующего выстрела необходимо заряжать винтовку вручную, вкладывая в патронник по одному патрону. Короткая деревянная ложа имела простейшую отделку. Прицельные приспособления состоят из открыто расположенных не регулируемых мушки и целика. Они были пристреляны на дистанцию 100 м. Всего было выпущено не менее 5 тысяч единиц. ТТХ карабина: калибр – 7,92 мм; длина – 1030 мм; длина ствола – 530 мм; масса без патронов – 3,2 кг.

Винтовка (дробовик) M-30 Luftwaffe Drilling

Винтовка (трехствольный дробовик) выпускалась фирмой «Sauer & Sohn» в 1941-1945 гг. для пилотов ВВС, воевавших в Северной Африке. Она предназначалось для выживания экипажа в условиях дикой природы. Этот дробовик представлял собой трёхствольное комбинированное ружьё «переламывающейся» конструкции: два горизонтальных «гладких» ствола 12 или 16 калибра и третий нарезной ствол под охотничий патрон 9.3x74R, располагавшийся внизу по центру. Боекомплект хранился в специальном ящике, куда складывалось и ружьё. Боезапас состоял из 20 винтовочных патронов с полуоболочечной пулей, 20 патронов 12 или 16 калибра с пулей и 25 патронов с дробью. Всего было выпущено 2 456 винтовок. ТТХ винтовки: калибр 12 или 16; длина – 1143 мм; длина ствола – 635 мм; масса – 3,4 кг.

wwii.space

устройство, технические характеристики и фото :: SYL.ru

Бесспорно, наименование «Маузер» всплывает в голове у большинства, когда речь заходит о немецком оружии. Эта компания разработала много образцов, большинство из которых были удачными и хорошо послужили немецкой армии в обеих мировых войнах, да и после них. В этой статье речь пойдет об оружии, которое было самым массовым в истории Германии — это винтовка «Маузер», фото которой очень узнаваемы.

История появления оружия

Компания «Маузер» к началу ХХ века уже имела большую известность и популярность — она являлась не только удачным разработчиком, но и поставляла свое оружие многим странам. Ее винтовки и пистолеты состояли на вооружении не только армии Германии, но и в Испании, Турции, Бельгии, многих странах Европы и обеих Америк. Причины такой популярности крылись в огневой мощи, удобстве, неприхотливости и универсальности, которые были на то время выдающимися. К тому же их легко можно было переделать под требуемый патрон, не прилагая каких-либо усилий. Винтовки Маузера использовались в большинстве конфликтов того времени — Англо-Бурской войне, столкновениях в колониальной Африке, Индии, на Ближнем Востоке.

В 1898 году презентуется новая разработка — винтовка G98, которую незамедлительно берет на вооружение кайзеровская армия. Именно эта винтовка и стала революционной, так как в том или ином виде она послужила в обеих мировых войнах, массово поставлялась во многие страны нацистского блока, да и сейчас ее можно встретить много где. Ее производили по лицензии Австрия, Чехословакия, Польша, Югославия и еще ряд стран. Сейчас как оригинальные винтовки, так и образцы, созданные по их конструкции, все еще популярны, правда, в основном, как охотничье оружие.

Конечно же, винтовка Маузера 1898 года не была единственной в семействе. Параллельно с ней выпускался и карабин Kar.98. Его конструкция была неизменной вплоть до 1904 года, когда всю систему переделали. Произошло это в связи с принятием на вооружение нового патрона 7,92х57 мм, который имел заостренную пулю вместо тупоконечной. Внесенные изменения положительно сказались на баллистике, в результате чего прицелы всех винтовок переградуировали для более дальних расстояний. 1908 год ознаменовался разработкой более новой версии G98. Теперь она стала гораздо короче, получила загнутую книзу рукоять затвора, а также измененную дульную часть ствола с крюком. Эта модификация (K98a) продержалась вплоть до прихода к власти в Германии Адольфа Гитлера. В 1935 году конструкция вновь была переделана и получила название K98 kurz (короткий). Этот образец приняли как индивидуальное вооружение немецкой пехоты. В таком виде он прослужил до 1945 года. До этого периода промышленность стран нацистского блока выпустила колоссальное число винтовок — несколько миллионов. Среди усовершенствований, внесенных в конструкцию, были крепления ремня нового образца, более прочная мушка (в намушнике) и еще ряд мелочей, повысивших удобство использования. Много единиц винтовок, списанных после войны перекочевали на гражданский рынок, и они распродаются до сих пор. Они появились даже в России, правда, переделанные под патрон .308 Winchester (7,62х51 мм.), и получили название КО-98.

Конструкция винтовки

Если говорить обобщенно, винтовка «Маузер К98» представляет собой магазинное оружие с продольно-скользящим затвором поворотного типа. Ложа производилась из орехового дерева или прочного бука, ее шейка выполнялась в форме пистолетной рукоятки. Ствольная коробка крепилась двумя винтами — с упора и хвостовым. Имеется контрвинт для предотвращения самопроизвольного откручивания упоров. Цевье крепилось к ствольной коробке двумя металлическими кольцами. Штык примыкался к специальному наконечнику под стволом.

Магазин и особенности питания

Винтовка имеет коробчатый магазин неотъемного типа на 5 патронов, который полностью утоплен в ложе. Патроны в магазине размещаются в шахматном порядке. При снаряжении они вкладываются через верхнее окно (при открытом затворе) по одному или с помощью специальной обоймы. Для этого на задней части окна предусмотрены пазы. Ранние модификации требовали ручного извлечения пустой обоймы, в поздних она сама выбрасывалась при закрытии затвора. Нижняя крышка магазина была съемной, специально для облегчения чистки и осмотра. Зарядить патрон непосредственно в патронник невозможно, это может привести к поломке зубца экстрактора.

Затворная группа

Затвор винтовки Маузера относится к распространенной группе продольно-скользящих. Он расположен на двух боевых упорах в передней части и одном массивном в задней. Запирание затвора осуществляется его поворотом на 90 градусов. Для этого используется рукоятка, которая также выполняет функцию перезаряжания, при этом на ранних моделях винтовки она была прямой, а на более поздних — отогнутой книзу. Рукоятка жестко фиксируется при установке. Тело затвора выполняется со специальными полостями, которые предназначены для отвода пороховых газов подальше от лица стрелка. Газы отводятся через полость в ударнике в область магазина. В случае поломки или необходимости обслуживания затвор очень просто извлечь, так как он удерживается в ствольной коробке только фиксатором. Для того чтобы вынуть затвор, предохранитель ставится в среднее положение, затем отщелкивается передняя часть фиксатора, и затвор подается назад движением руки.

Еще одна отличительная особенность затвора, которым обладает винтовка Маузера, — это невращающийся массивный экстрактор. При извлечении боеприпаса из магазина он захватывает гильзу за ее закраину, а затем жестко фиксирует на зеркале затвора. Если учесть, что при открытии затвора осуществляется его небольшое движение назад, то обеспечивается практически стопроцентная экстракция любой гильзы, даже очень туго сидящей в патроннике. Это возможно благодаря скосу, расположенному на перемычке затворной коробки. Стреляная гильза выбрасывается через окно в затворе эжектором, который крепится на левой стороне ствольной коробки на фиксаторе; эжектор проходит через специальный продольный паз в затворе.

Ударно-спусковой механизм

Винтовка имеет ударно-спусковой механизм ударникового типа. Спусковой крючок выполнен без предупреждения спуска, боевая пружина расположена вокруг ударника внутри затвора. Чтобы взвести пружину и поставить ударник на боевой взвод, достаточно повернуть рукоятку открытия затвора. О том, в каком положении сейчас находится ударник, можно узнать либо визуально, либо на ощупь — для этого нужно ощупать его хвостовик, который выступает из затвора сзади.

Предохранитель винтовки — трехпозиционный, располагается в задней части затвора, чтобы сменить его положение, достаточно просто перекинуть его в необходимую сторону. Есть три режима, которые обеспечиваются предохранителем: если он находится в положении горизонтально влево — затвор заперт, предохранитель активен; если в положении вертикально вверх — затвор свободен, предохранитель включен; если горизонтально вправо — предохранитель выключен, огонь. Верхний режим необходим для перезаряжания оружия и извлечения затвора. Ручку предохранителя переключают большим пальцем правой руки.

Прицельные приспособления

Они состоят, как и у большинства винтовок, из мушки и целика. Целик имеет V-образную прорезь, а мушка выглядит как перевернутая буква V. Целик можно регулировать на необходимую дальность — от 100 до 2000 метров. Мушку устанавливают на поперечном пазу в дульной части ствола. Ее можно смещать, если необходимо переместить точку попадания вправо или влево. Целик же находится на стволе перед ствольной коробкой. В некоторых образцах винтовки мушка может закрываться специальным намушником полукруглой формы.

Боеприпасы

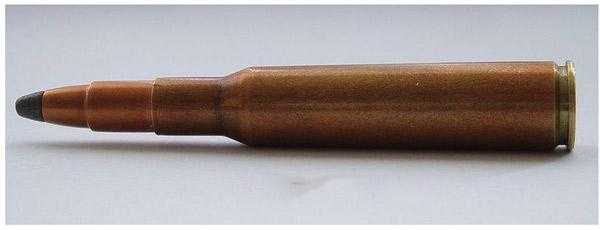

Винтовка «Маузер К-98» использовала патроны калибра 7,92х57 мм или 8-мм «Маузер». Его создали, взяв за основу патрон, использовавшийся армией несколько ранее, — М71 калибра 11,15 мм.

Гильза патрона производилась из латуни. Ее защита от коррозии была повышена благодаря использовавшейся тогда технологии фосфатирования с применением бакелитового лака. С 1944 года стало обязательным покрытие каждой гильзы тонким слоем воска. Это являлось следствием тугой экстракции гильз.

Для нового патрона начиная с 1904 года стали использовать бездымный порох с маркировкой Nz.Gew.Bl.P. Он обладал повышенной скоростью сгорания и более сильным давлением газа при выстреле. Впоследствии некоторые идеи, реализованные в этом порохе, использовали американцы.

Патрон винтовки «Маузер» 7,92х57 был основным винтовочно-пулеметным боеприпасом в немецкой армии. Использовались бронебойные, трассирующие, зажигательные его варианты. Также, помимо Германии, этот патрон широко использовался многими европейскими странами — Австрией, Польшей, Чехословакией, Англией и даже СССР.

Ложа и комплектация винтовки

Винтовка «Маузер 98К» имеет деревянную ложу с полупистолетной рукояткой. На прикладе установлен стальной затыльник, который имеет крышку, закрывающую полость для хранения принадлежностей. Недлинный шомпол располагается под стволом, размещаясь в передней части ложи. Для прочистки оружия необходимо иметь два таких шомпола, так что второй карабин всегда должен быть рядом. Также под стволом возможно размещение крепления для штык-ножа. В комплектацию карабина, помимо принадлежностей для чистки, шомпола, входит также ремень для переноски оружия. Задней антабки нет, вместо нее в прикладе выполнена прорезь, в которую ремень продевается и фиксируется накладной пряжкой (оригинал — G98, имел обычную заднюю антабку), передняя же антабка расположена на заднем ложевом кольце. Чтобы облегчить разбор и сбор затвора, а также ударника с пружиной, на прикладе сделан металлический диск, на который затвор опирают при сборке.

Винтовки Мосина и Маузера: сравнение

Именно эти две знаменитые винтовки вынесли на себе основную тяжесть сражений Второй мировой войны. Было бы очень нелогично не сравнить их друг с другом, чтобы по достоинству оценить боевые и эксплуатационные качества.

Несмотря на то что между созданием «Маузера» и «трехлинейки» прошло примерно 7 лет, их конструкция принципиально не отличается. Немецкая винтовка делалась под более совершенный и перспективный патрон, который не имел выступающего фланца, как русский 7,62×54 R. Хотя их мощность и была одинаковой, но немецкий патрон имел более удобную форму и связанные с этим хорошие боевые качества. Да и сам магазин у «немки» выполнен двухрядным, в отличие от «трехлинейки». Затвор «Маузера» не имел хрупких деталей, которые работали с закраиной гильзы. Еще одно преимущество — это съемный штык-нож к винтовке Маузера. У ее соперницы эксплуатационные правила предписывали использование только с примкнутым штыком, а это делало ее более тяжелой и длинной.

Но достоинства были и у «трехлинейки». Изначально, конструктор вложил в нее возможность взятия при изготовлении более крупных допусков, что снизило стоимость производства. Винтовка имела накладки из дерева по всей длине ствола, что увеличивало ее термобезопасность. Для починки и разбора затвора не нужны были особые инструменты. При необходимости можно было использовать штык в роли отвертки. Ремонт был простым, так как винтовка обладала несложным устройством затвора.

Что же можно сказать в итоге? Обе винтовки были одинаково хороши, и их эффективность в бою полностью зависела от умений стрелка. Однако итог войны может служить доказательством того, что немецкая армия, даже имея «Маузер» на вооружении в обеих войнах, все же проиграла их.

Да и по количеству «Маузер» явно проигрывает «трехлинейке». СССР за годы войны выпустил примерно 12 миллионов винтовок, тогда как промышленность стран нацистского блока произвела около 8 миллионов винтовок. Кроме того, сравнивая немецкий и русский карабины, можно заметить разницу в весе — 3,9 у «немки» против 3,4 у винтовки Мосина. Лишние полкилограмма в бою — это немаловажно.

Создатель легендарного оружия

Пауль Петер фон Маузер родился 27 июня 1838 года в городе Оберндорф-на-Неккаре. Его отец работал на Королевской оружейной фабрике в городе Вюртемберге. Пауль был младшим сыном среди 13 детей в семье. Достигнув возраста 12 лет, он стал работать вместе с отцом, затем устроился подмастерьем на ту же фабрику. В 1852 году он окончил школу и получил дальнейшее образование оружейника. С 1859 года служил в армии, в арсенале, где хорошо изучил конструкцию имевшихся на тот момент оружия и техники.

Первое его изобретение — небольшая пушка, заряжавшаяся с казны, и снаряды к ней. Он доработал схему прусского игольчатого ружья, улучшения были существенными. Пауль с братом Вильгельмом работали в Бельгии, где улучшили конструкцию стандартного ружейного затвора, а в 1871 году их новые револьвер и внитовку утвердили как основное оружие немецкой армии. Для командования было удачным шагом принятие на вооружение детища, которое произвел Маузер. Винтовка, калибр которой составлял 11 мм, использовавшаяся в армии ранее, значительно уступала новинке.

Затем в Обернодорфе открыли предприятие, впоследствии превратившееся в завод «Маузер». Пауль Маузер продолжал создавать новые винтовки, последней из которых была как раз G98. В 1896 году появился знаменитый пистолет Маузера, который в 1908 году после доработок приняли на вооружение армий Германии, Чехословакии и ряда других стран Европы.

За работу в оружейной сфере правительство наградило Маузера многими титулами и наградами, в том числе приставкой «фон», обозначающей дворянское происхождение. Пауль имел чин коммерческого советника, имел медали и ордена многих государств и был удостоен награды Ассоциации германских инженеров.

Скончался знаменитый оружейник 29 мая 1914 года.

Снайперский вариант

Конечно же, массово развивая снайперинг, немецкое правительство не могло не позаботиться о надлежащем оружии для будущих стрелков. Подобные начинания практиковались еще в начале Первой мировой. Уже в ее конце немцы имели минимум 6 снайперских винтовок на стандартную роту, тогда как в России еще таких не существовало. Именно снайперские войска и сыграли ключевую роль во время «позиционной» войны во время Первой мировой. Силы Антанты несли большие потери, даже не атакуя противника.

В 1923 году Германия заинтересовалась новым карабином — 98К, заказав производство снайперских образцов с оптическим прицелом. В каждую роту поступили 12 таких винтовок.

После нападения на СССР блицкриг сработал (на какое-то время), и о снайперах забыли. До 1942 года, когда СССР начал использовать их в обороне, немцы сразу же вспомнили о метких стрелках и начали массовую подготовку солдат-снайперов.

Снайперская винтовка «Маузер 98К» стала массово поступать в войска только после нападения на СССР. В 1942 году процент винтовок с креплением для оптики составлял примерно 6% от общего их числа. Но с ходом войны этот показатель сократился до 2%. Впрочем, проведенный после войны анализ показал, что немецкие снайперские винтовки существенно уступали советским аналогам.

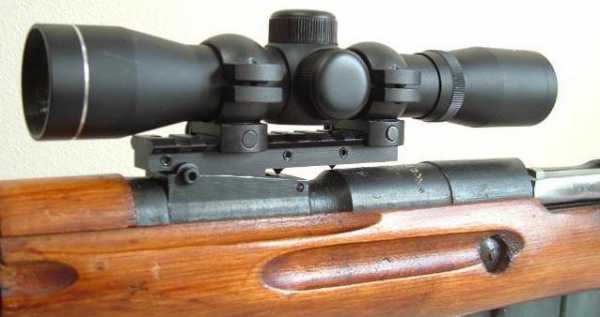

Для превращения карабина в снайперскую модель его оснащали креплением для прицела Zf 41, с кратностью в 1,5 раза. Такой прицел не позволял вести стрельбу на большую дальность, поэтому в ходу были в основном советские трофеи или другое, более подходящее для этой роли оружие. К тому же появились и более совершенные образцы снайперского оружия.

Современность

Сейчас винтовка «Маузер К-98» встречается в основном в качестве охотничьего оружия. Этому способствует мощность патрона и неплохие качества, позволяющие подстрелить даже крупного зверя.

Еще одна сфера, где используется «Маузер 98К», — это реконструкции. Поскольку она являлась основным оружием Вермахта, то и используется в воссоздании боев того времени именно «Маузер» (для выбравших сторону Германии, конечно), наряду с MP-40 и пистолетом «Люгер».

Влияние же конструкции Маузера на современное оружие четко видно и до сих пор. По ней (оригинальной или измененной) производится большинство удачных снайперских винтовок современности. Имеющиеся сейчас материалы и технологии позволяют достичь большей дальности и точности боя, а конструкция Маузера хороша как раз для этого. Поэтому неудивительно, что она актуальна и сейчас. Кроме того, производятся реплики для спортивной стрельбы, а также не боевые версии (для коллекционирования).

Винтовка «Маузер»: характеристики

Калибр — 7,92 мм.
Длина винтовки/карабина без штыка — 1250/1110 мм.
Длина винтовки/карабина со штыком — 1500/1360 мм.
Длина ствола винтовки/карабина — 600/450 мм.
Вес без штыка винтовки/карабина — 4,1/3,4 кг.
Патрон — 7,92х57 мм.
Начальная скорость пули (винтовка/карабин) — 840/765 м/с.
Вес тяжелой/легкой пули — 12,8/10 г.
Вместимость магазина и обоймы — 5 патронов.

Итоги

Что же можно сказать, подытожив имеющуюся в наличии информацию? Бесспорно, разработчику винтовки Маузера удалось создать практичное и надежное оружие, которое во многом опередило свое время. Его высокие боевые качества и эксплуатационные характеристики сделали ее популярной почти на полвека. Да и некоторые ее варианты и переделки используются и в наше время. Так что немецкая винтовка «Маузер» может смело стоять в одном ряду с такими образцами легендарного оружия, как пулемет «Максим», автомат Калашникова, М16 и винтовка Мосина.

www.syl.ru

Маузер 98к — Немецкая Снайперская Винтовка Второй Мировой, Технические Характеристики (ТТХ) Оружия, Скорострельность Карабина Mauser 98k

Пересматривая советские киноленты о Второй мировой войне, может сложиться впечатление, что немецкая армия поголовно была вооружена пистолетами-пулеметами МР-40, которые у нас по какой-то причине называли «Шмайсерами». Но это неправда. В немецкой пехотной дивизии всего лишь 312 бойцов были вооружены МР-40. Основным оружием немецкого пехотинца под Москвой и Сталинградом была винтовка (вернее, карабин) Karabiner 98k. Весьма вероятно, что с таким же оружием их отцы поднимались в атаку где-нибудь под Верденом или Соммой двадцать лет до этого.

Ведь, Karabiner 98k – это не что иное, как модификация знаменитой пехотной винтовки Mauser Gewehr 98, которая прошла вместе с кайзеровской армией всю Первую мировую войну.

Среди сотен образцов оружия, созданных в прошлом столетии, немного найдется образцов, которые бы находились на службе почти пять десятков лет. Еще тяжелее вспомнить примеры вооружения, участвовавших сразу в двух мировых войнах. Среди магазинных винтовок очень похожая судьба у русской «трехлинейки», которая была принята в конце XIX столетия и прошла вместе с русской и советской армиями две мировые войны. Споры о том, какая из этих магазинных винтовок лучше продолжают до сих пор.

История создания

Винтовка Маузер, которую мы знаем под названием Mauser 98k, увидела свет в 1935 году, но это была лишь небольшая модернизация винтовки, выпущенной еще в 1898 году. Это оружие получилось настолько удачным, что прослужило более полувека. Литера k в конце аббревиатуры означает немецкое слово Kurz, что означает «короткий».

В 1898 году братья Маузеры уже являлись признанными оружейниками, компания, созданная ими, пользовалась отличной репутацией. Их продукция стояла на вооружении не только Германии, но и других армий того времени: Испании, Турции, Бельгии.

Разработки новой винтовки начались еще в 1871 году, в том году была выпущена Gewehr 1871 (Gew.71). Изделие получилось весьма удачным, и прусское военное министерство сделало заказ на сто тысяч единиц новой винтовки. Винтовка вышла настолько хорошей, что в следующие годы заказы посыпались один за другим. Разные страны выдвигали свои требования к новому оружию, что привело к появлению сразу нескольких типов винтовки, которые, впрочем, не слишком отличались между собой.

В конце концов братья решили собрать все удачные нововведения, которые появились в результате многолетней работы над различными модификациями Gew.71. К тому же несколько лет до этого в компании был создан новый, весьма совершенный для того времени патрон 7,92х57 мм, без выступающего фланца на гильзе. В ходе работ были испробованы патроны нескольких калибров, но выбор был сделан в пользу боеприпаса 7,92х57 мм. Именно эти работы в 1898 году привели к созданию новой винтовки Mauser Gewehr 98, которая была во многом схожа с другими образцами подобного оружия этого периода.

Это оружие приняли на вооружение немецкой армии в качестве единого оружия пехотных подразделений. Более того, винтовка получилась настолько удачной, что скоро была принята на вооружение в большинстве странах, с которыми братья Маузеры работали ранее. В 1899 году начался выпуск охотничьих винтовок на базе Mauser Gewehr 98, они также стали весьма популярными. Высокая прочность запирания ствола позволяла использовать даже самые мощные патроны, существовавшие в то время.

На протяжении следующих лет в конструкцию винтовки постоянно вносились усовершенствования, были созданы новые модификации. В 1902 году была создана винтовка Radfahrer-Gewehr 98 для самокатчиков, она отличалась загнутым стеблем рукоятки затвора.

Уже во время Первой мировой войны (в 1915 году) появилась снайперская модификация винтовки Scharfschiitzen-Gewehr 98, которая также имела загнутый затвор и специальные крепления под оптический прицел. В 1915 году было принято решение об отборе наиболее точных винтовок для установки на них снайперских прицелов, всего до конца войны было сделано более 18 тысяч подобных модификаций.

В 1908 году была выпущена модификация Kar.98a, которая разрабатывалась под остроконечную пулю с лучшей баллистикой. Эта винтовка имела доработанные прицельные приспособления. Kar.98a хоть и считался карабином, но не отличался от Gewehr 98 ни длиной ствола, ни общими габаритами. Дело в том, что в то время немцы считали карабином любую винтовку, приспособленную для использования в кавалерии. Основным отличием в этом случае являлся способ крепления ремня, который у Kar.98a отличался от стандартной винтовки.

Очень интересна модификация, которую называют «траншейным маузером». Это также детище Первой мировой войны. В этой винтовке устанавливался секторный магазин с емкостью двадцать патронов. Данное оружие было специально разработано для штурмовых подразделений, бойцы которых жаловались на недостаточную емкость стандартного магазина. Однако выяснилось, что подобный магазин не слишком удобен: он часто цеплялся, нарушал балансировку оружия и увеличивал его вес.

В 1914 году, не дожив несколько месяцев до начала мировой войны, умер один из конструкторов винтовки, Петер Пауль Маузер, так и не увидев звездный час своего детища. После этого серьезных изменений в конструкцию Mauser Gewehr 98 уже не вносили.

В 1923 году появилась еще одна модификация винтовки — Kar.98b, а еще через двенадцать лет — Kar.98k, которая является наиболее известной и самой массовой. Kar.98k (Karabiner 98k, Mauser 98k, K98k) был официально принят на вооружение в 1935 году и стал основным оружием пехотных подразделений немецких войск во Второй мировой войне. На этом оружии была применена затворная задержка, также до 600 мм была укорочена длина ствола. В это же время на базе карабина Mauser 98k была создана снайперская модификация Zf.Kar.98k, которая после ряда доработок (в основном они касались прицела) стала основным оружием немецких снайперов в мировой войне.

Интересно, что создание Mauser 98k стало результатом не только технических, но и политических решений. Дело в том, что после окончания Первой мировой войны немцам было запрещено иметь на вооружении винтовки. По условиям Версальского мира они могли использовать только карабины. Немцы назвали все оставшиеся у них винтовки Mauser Gewehr 98 карабинами Karabiner 98b, изменив при этом их прицельные приспособления, загнули рукоять затвора и заменили способ крепления ремня. Союзники не обратили на эту немецкую хитрость особого внимания.

Во время войны в конструкцию винтовки Маузер 98к были внесены некоторые изменения, целью которых было упрощение и удешевление ее производства. Например, для изготовления ложи и приклада стали использовать не ореховое дерево, а прессованную фанеру, что увеличило массу оружия на 300 грамм. Некоторые детали стали изготавливать методом холодной штамповки, была внедрена точечная сварка, несколько упростили прицельные приспособления, заменили деревянные накладки штык-ножа на бакелит. Хотя, следует отметить, что на характеристики оружия эти изменения особого влияния не оказали.

Карабин Mauser 98k заменил винтовку Mauser Gewehr 98, а также карабины Karabiner 98а и Karabiner 98b. Это оружие выпускалось до конца войны, всего были изготовлено более 14 млн экземпляров. Винтовка стояла на вооружении армий ФРГ и ГДР после окончания Второй мировой войны, она и сегодня используется в бундесвере для несения почетного караула. В разные годы Mauser 98k состоял на вооружении в армиях более двух десятков стран мира, он везде считался очень эффективным и надежным оружием.

Описание конструкции оружия

Mauser 98k является магазинной винтовкой с поворотным, продольно-скользящим затвором. Поворот затвора на 90 градусов происходит при запирании канала ствола, он имеет целых три боевых упора, что обеспечивает исключительно прочное запирание. Кроме того, в затворе имеется специальное газоотводное отверстие, которое при прорыве пороховых газов отводит их вниз, в полость магазина.

Затвор легко вынимается из винтовки, для этого не нужны специальные инструменты. Для извлечения достаточно оттянуть специальный фиксатор и извлечь затвор назад.

Одной из особенностей затвора Mauser 98k является массивный и очень надежный выбрасыватель, который экстрагирует гильзы из патронника.

Ударно-спусковой механизм ударникового типа, ударник взводится при повороте рукояти во время открывания затвора. В задней части затвора расположен предохранитель, который имеет три положения. О предохранителе можно сказать только то, что он очень удобен. Одно горизонтальное положение блокирует затвор, при вертикальном положении затвор свободен, при другом горизонтальном положении можно вести стрельбу.

Конструкция предохранителя является несомненным преимуществом карабина Mauser 98k. Поднятый вверх флажок явно сигнализирует солдату о невозможности стрельбы, кроме того, он очень эргономичен и удобен, с ним можно легко управиться в рукавицах.

Mauser 98k имеет длинный и плавный ход спускового крючка, за что это оружие очень любили снайперы.

Питание винтовки происходит из магазина с емкостью пять патронов. О нем следует сказать несколько слов отдельно. Магазин на Mauser 98k двухрядный, коробчатый и несъемный, он полностью находится в ложе. Патроны в нем размещены в шахматном порядке. Конструкторы винтовок Mauser Gewehr 98 и Mauser 98k сумели добиться того, что магазин абсолютно не выступает за габариты оружия. Это весьма удобно для ее использования и выгодно отличает Mauser 98k от большинства винтовок того времени.

Достичь подобных результатов немецкие оружейники смогли за счет использования патрона калибра 7,92х57 мм, гильза которого не имела фланца, а также применив «шахматное» расположение патронов в магазине. Патрон 7,62×54 мм R, который использовали в российской «трехлинейке» имел фланец на гильзе, что увеличивало размер магазина, а также создавало проблемы при экстракции гильз из оружия.

Снаряжать винтовку Mauser 98k можно было как с помощью обоймы, так и по одному патрону. Вставлять вручную патрон в патронник было строго запрещено.

Прицельные приспособления Mauser 98k состоят из обычного целика и мушки. Мушка типа «ласточкин хвост», с возможностью регулировки. Прицел находился на стволе, он регулировался на дистанциях от 100 до 1000 метров.

Ложе деревянное, с рукоятью пистолетного типа. Приклад имеет стальной затыльник. В начале войны ложе и приклад изготавливались из орехового дерева, потом все чаще для изготовления ложа стали применять штампованную фанеру. В прикладе было сделано специальное углубление для хранения принадлежностей.

И Mauser Gewehr 98, и Mauser 98k комплектовались штык-ножами клинкового типа, которые крепились к особому наконечнику ложа. В Германии было разработано семь видов штык-ножей (это только основные виды) для этого оружия. Стандартным штык-ножом для карабина Mauser 98k являлся SG 84/98, который был существенно короче и легче, чем у Mauser Gewehr 98. Важность штыкового боя во время Второй мировой войны существенно снизилась, поэтому с 1944 года карабины перестали комплектовать штык-ножами.

Отличия Mauser Gewehr 98 и Mauser 98k

Отличия между этими образцами стрелкового оружия были не слишком большие, их тяжело назвать принципиальными. Вот основные из них:

Mauser 98k имеет более короткий ствол;
у Mauser 98k загнутая вниз рукоятка затвора, меньше длина ложи, в ней есть выемка для рукоятки затвора;
карабин имел особое («кавалерийское») крепление ремня;
на Mauser 98k используется затворная задержка.

Основные плюсы карабина Mauser 98k по сравнению с винтовкой Мосина

Так какая же винтовка лучше: немецкая Mauser 98k или российская «трехлинейка»? Они были разработаны примерно в одно время, имели схожий калибр патрона и характеристики.

Немецкая винтовка имеет ряд неоспоримых преимуществ: она удобнее, в ней нет выступающего магазина, предохранитель очень эргономичен. Следует отметить патрон, который использовался на Mauser 98k. Именно отсутствие фланца на гильзе обеспечило многие преимущества винтовки.

Разборка немецкой винтовки была простой и не требовала дополнительных инструментов.

Кроме того, винтовка Мосина имела менее удобный приклад, который больше подходил для штыкового боя, чем для точной стрельбы. При перезаряжании винтовку следовало отнимать приклад от плеча, что снижало скорострельность и сбивало прицел. «Трехлинейка» имела тугой и длинный спуск, не способствующий повышению меткости стрельбы. Российскую винтовку необходимо было пристреливать со штыком, иначе точка попадания смещалась в сторону, носить же винтовку всегда со штыком было очень неудобно. Со временем штык расшатывался, что существенно снижало меткость.

Рамочная обойма, которая использовалась на «трехлинейке» не способствовала скорости заряжания в бою.

Это только основные недостатки винтовки Мосина. Да, она была весьма надежной, имела мощный патрон и была простой в изготовлении. Но уже на начало Первой мировой войны она не была самой современной, на момент начала Второй мировой войны ее можно смело назвать устаревшей.

Технические характеристики

Модель	Mauser Gewehr 98	Karabiner 98k
Производитель	Mauser-Werke A.G.
Патрон	7,92×57 мм Mauser
Калибр	7,92 мм
Вес без патронов	4,1 кг	3,7 кг
Вес с патронами	н/д
Длина	1250 (со штыком 1500) мм	1100 (со штыком 1340) мм
Длина ствола	740 мм	610 мм
Количество нарезов в стволе	4 правосторонних
Ударно-спусковой механизм (УСМ)	Ударникового типа
Принцип действия	Продольно-скользящий поворотный затвор
Предохранитель	Флажковый
Прицел	Мушка и целик	Мушка с намушником и целик
Эффективная дальность	500 м
Прицельная дальность	2000 м	1000 м
Начальная скорость пули	878 м/с	860 м/с
Вид боепитания	Неотъёмный двухрядный магазин
Количество патронов	5
Годы производства	1898–1945	1935–1945

militaryarms.ru

Немецкий карабин Karabiner 98k — Вооружение

В годы 1-й мировой войны немецкие солдаты вооружались винтовкой с цилиндрическим замком Gewehr 98. Данная модель выпускалась многомиллионной серией и состояла на вооружении армий 26 государств вмира. Винтовка имела в длину 125 см. Она неплохо подходила для условий траншейной войны, но блицкриг требовал более удобного оружия.

01. Новенький карабин Kar 98к, выпущенный в 1941 г. 02. Год изготовления карабина, состоявшего па вооружении португальской армии. 03. Серийный номер, клеймо Waffenamt и логотип изготовителя

Несомненно, карабин Kar 98к был наиболее массовым оружием немецкой армии в годы 2-й мировой войны. В наши дни оно уже почти легендарное оружие.

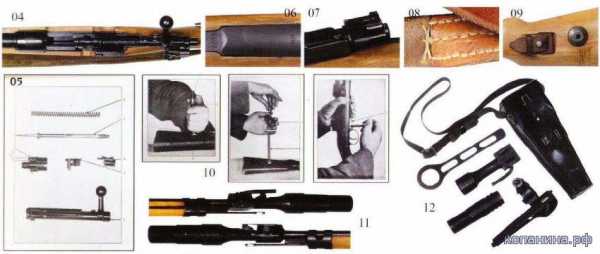

04. Карабин Kar 98к имел замок цилиндрического тина. Замок в открытом положении, карабин готов к зарядке. 05. Иллюстрация из руководства. Изображены детали затвора. 06. На многих деталях винтовки проставлен тот же серийный номер. 07, Задняя часть замка (кавалерийский тип). В левом положении замок был готов к стрельбе, в центральном положении извлекался из винтовки, а в крайнем правом положении находился на предохранителе. 08. Прошитые кожаные детали. 09. Металлическое гнездо на прикладе, использовавшееся при разборке замка карабина, 10. Иллюстрации из руководства, показывающие способ разборки замка с использованием металлического гнезда на прикладе. 11. Карабин Kar 98к был точным, надежным и универсальным оружием, хотя и не столь скорострельным, как иностранные аналоги. Чтобы повысить огневую мощь пехоты, немецкая армия приняла па вооружение полуавтоматическую (Selbstladegewehr) винтовку Gewehr 41, а затем винтовку Gewehr 43. Опытные солдаты, особенно снайперы, предпочитали использовать старые Kar 98к, которые отличались большей кучностью стрельбы и надежностью. Кроме телескопического прицела (чаще всего четырехкратный прицел Akack) карабин Кае 98к также мог оснащаться ствольным гранатометом. Гранатомет поставлялся вместе с принадлежностями в коленном чехле. 12. Принадлежности для ствольного гранатомета.

Когда в 1933 г. Гитлер стал канцлером Германии, он заложил в бюджет сумму в 90 миллиардов марок на совершенствование немецкого вооружения. В течение следующего года для решения этой задачи был сформирован Департамент вооружений сухопутных войск (Heeres Waffen Amt). Одним из первых решений департамента стал приказ о вооружении немецкой армии новой надежной прочной и дешевой единой винтовкой. Лучшие оружейники Рейха фирмы Saber и Mauser подключились к работе над проектом. Уже в январе 1934 г. был представлен новый образец, позднее ставший знаменитым карабин Karabiner 98kurz (укороченный карабин образца 1898 г.) или сокращенно Kar98k.
В основу конструкции карабина положили винтовку времен 1-й мировой войны, но ее длину удалось укоротить до 110 см и усовершенствовать. Цилиндрический замок сохранили, посчитав его достаточно подходящим для новой массовой армии, формирование которой началось в 1935 г, на основании нового закона
о всеобщей воинской повинности. Винтовка весила около 4 кг, оснащалась прицельным приспособлением, откалиброванным для стрельбы на расстояния от 100 до 2000 м. Рычаг, приводящий в движение затвор, был утоплен в выемку на ложе, благодаря чему не цеплялся за окружающие предметы. Винтовка оснащалась несъемным магазином на пять патронов калибра 7,92 мм.
Как и прочие образцы вооружения и экипировки качество карабинов на протяжении войны падало. Позднейшие образны карабина Kar 98k получили у нынешних коллекционеров прозвище Kriegsinodel («военная модель»). Военная модель отличается штампованной металлической пяткой приклада, отсутствием крепления для штыка и наличием штампованных металлических полос.
Выпуск винтовок прекратился в апреле 1945 г., незадолго до конца войны. В наши дни карабин Kar 98к принадлежит истории.

Карабин выпуска 1943 г. Качество уже начало ухудшаться, но еще находится в разумных пределах. 19. Вид сверху па замок винтовки, который находится в состоянии готовности к стрельбе. 20. Год выпуска и код изготовителя: “dou ” означает фирму Waffenwerke Вruenn из Быстрины, Чехия. 21. Правая щека приклада. Видно крепление ремня и металлический глазок для разборки затвора.

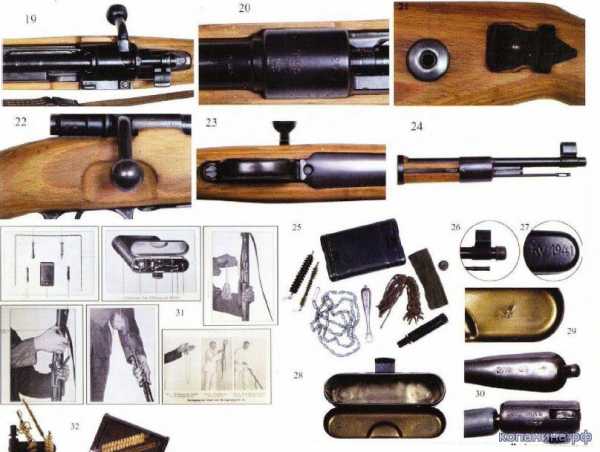

25. Металлическая коробка с приспособлением для чистки винтовки. Видна различные ершики и щетки. 26. В комплект также входит заглушка на дульный срез, защищающая от попадания в ствол грязи. 27. Метка изготовителя и дата изготовления. 28. Коробка делилась на две части, которые закрывались отдельными крышками. Благодаря такой конструкции пехотинец мог извлекать предметы из одного отсека, не трогая предметов в другом. 29. Клеймо Waffenamt на крышке. 30. Все принадлежности в коробке несут клеймо изготовителя. 31. Иллюстрации из руководства, описывающие способ чистки карабина.

33. Патроны для карабина поставлялись в картонных коробочках по 15 штук в одной коробке. В свою очередь коробочки укладывались в большую коробку.
На коробках проставляли дату изготовления, тип боеприпасов (например, в данном случае написано Lackierte Huelsen, то есть лакированные гильзы) и т.п. 34.

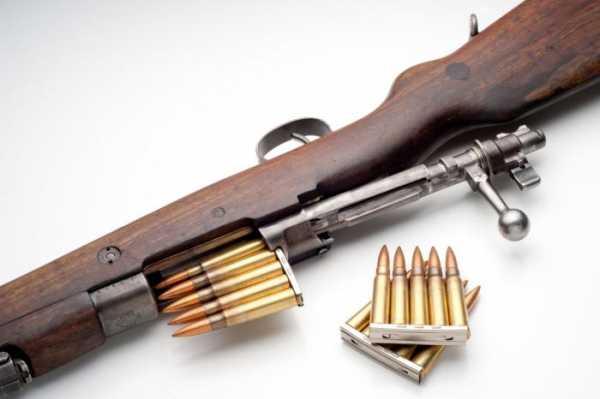

Пример разных обоим для карабина Kar 98k. Слева обоймы берлинского изготовителя Deutsche Waffen и. Munitionsfahriken (DИ М). 35. Обоймы, готовые к зарядке в карабин. 36. Зарядка карабина была простои операцией. Обойму вертикально вставляли в патронную камеру, после чего патроны большим пальцем пропихивались вниз в магазин. Затем клипсу обоймы извлекали.
Оставалось только закрыть затвор, и можно было стрелять.
38. Два образца клипс. Первая изготовлена в 1943 г. пражской фирман Jan Hubalek (nхс), а вторая — в 1944 г. фирмой Heinfze к. Blankertz (ftp) из Ора- ниеибурга под Берлином.

xn--80aaxgqbdi.xn--p1ai

Винтовки Второй мировой войны. Стрелковое оружие. Трехлинейка Мосина

Принято считать, с легкой руки советских историков, что немецко-фашистские полчища, напавшие на СССР в 1941 году, сплошь были вооружены автоматами, что чуть ли не каждый солдат Вермахта почти непрерывно строчил из своего «шмайсера». Как выяснилось в последние два десятилетия, после объективного изучения фактов, это было не совсем так. Во-первых, немецкий автомат назывался, в зависимости от модификации, МР.38 или МР.40, во-вторых, конструктор Х. Шмайсер его не разрабатывал, а внес в его конструкцию ряд изменений (в том числе и деревянный приклад), создав скорострельную штурмовую винтовку, получившую его имя, и было это позже. А в-третьих, главным оружием нацистских оккупантов в течение всей войны была довольно мощная винтовка Маузера Gewehr-98. Если внимательно ознакомиться с хроникальными кадрами периода вторжения, это можно разглядеть, как и конные обозы, составлявшие главный вид транспорта немцев. В Красной армии дела обстояли примерно так же. Трехлинейка Мосина, о брезентовом ремне которой упоминал поэт Твардовский, верой и правдой прослужила Родине добрых полвека.

Винтовка Маузера: прототип и развитие

Гитлер был консерватором. Он прошел Первую мировую, и хотя некоторые его биографы намекают на довольно курьезные обстоятельства получения им Железного креста, повоевать будущему «фюреру германского народа» все же пришлось. Он не очень доверял скорострельному компактному оружию и считал Маузера лучшим конструктором-оружейником в мире, которому удалось создать непревзойденный образец. Поэтому немецкие винтовки Второй мировой войны были практически теми же, которыми воевали солдаты Германии и Австро-Венгрии в 1914-1918 годах, с незначительными конструктивными изменениями. Ее прототипом был Gew.71, разработанный братьями Вильгельмом и Петером-Паулем Маузерами, как ясно из индекса, в 1871 году. Затем появились новые, усовершенствованные образцы («88», «89», «92» и «94»), учитывающие предложения по улучшению характеристик, поступающие от военных. В конечном счете, все эти изменения нашли отражение в итоговых «Маузерах» 71 года. Это были самые массовые немецкие винтовки Второй мировой войны.

История мосинской трехлинейки

Сталин мыслил более прогрессивно, что и дало свои результаты. Автоматов в СССР было произведено в 6 раз больше, чем в фашистской Германии (шесть миллионов против одного). Но это вовсе не означает, что традиционному стрелковому оружию внимания не уделялось. Шли разработки новых образцов, они испытывались в боевых условиях (а их хватало: Халхин-Гол, Карельский перешеек), определялись достоинства и недостатки. Но, как ни странно, самым лучшим оружием красноармейца оставалась трехлинейка Мосина, созданная еще при царе. Она была надежна, проста в производстве и отличалась счастливым сочетанием прекрасных тактико-технических данных с удобством обращения.

У нее есть своя история, уходящая корнями еще в шестидесятые годы позапрошлого столетия. Тогда Российская армия нуждалась в новом стрелковом оружии, и проблема эта сначала решалась бессистемно. Затем, в 1892 году был объявлен конкурс, в котором охотно, в поисках выгодных и крупных заказов, приняли участие многие фирмы: австрийская «Манлихер», датская «Краг-Иоргенсен», бельгийская «Наган». Не остался в стороне и русский оружейник С. И. Мосин. В конечном счете отечественный образец победил, хотя в его конструкцию автору пришлось внести ряд изменений, позаимствовав их у конкурентов.

Немецкий карабин Маузера

Конструкторская мысль оружейников конца XIX века работала примерно в одном направлении. Обзор винтовки Gew.98 не выявит особых революционных дерзновений. Разве что схема рычажного предохранителя отличается новизной, и пятипатронный магазин компактных размеров, обусловленный двурядным расположением боеприпасов. Кстати, емкость обоймы предлагалось увеличить до семи или даже десяти зарядов, но германский генштаб решил, что довольно и пяти. Патрон братья Маузеры создали свой, позаботившись о сбыте «расходных материалов», и к тому же улучшив их характеристики (его размер 7,92 х 57). Прицел планочный, с предусмотренной дальностью до 2 км. Ну и, конечно, штык в виде тесака, хотя предлагались и другие типы.

Что касается названия «карабин», то оно практически ничего не меняло, кроме способа крепления ремня.

Конструкция Мосина

Конструктивная характеристика винтовки Мосина в целом мало отличается от описания немецкого аналога. Калибр в три линии (0,3’’) был русским стандартом, ствол длинный (более ста калибров). Магазин коробчатый неотъемный, его емкость – четыре патрона. Перезарядка осуществляется вручную, затвор продольно-скользящего типа. Предохранитель очень простой и по-русски оригинальный: чтобы избежать случайного выстрела следовало оттянуть курок и слегка повернуть его вокруг оси, после чего боек уже не мог ударить по капсюлю. Прицел имел несколько большую точность градуировки благодаря двум его возможным положениям. Шаг каждой шкалы – 200 метров.

Особых слов заслуживал штык, которым были оснащены советские винтовки Второй мировой войны. Он был четырехгранный с плоским острием (его можно было использовать как инструмент при разборке). Он был страшен: края раны, нанесенной им, тут же сходились, и происходило внутреннее кровоизлияние. Русский граненый штык в дальнейшем был запрещен международными конвенциями.

После 1939 года в войска поступили модернизированные винтовки Мосина, отличавшиеся от прототипа некоторыми особенностями конструкции, впрочем, незначительными. Изменились ложевые кольца, способы фиксации штыка и шомпола, а градуировку прицела сделали метрической.

В других странах

Не только в двух главных воюющих странах, но и во всем остальном мире отношение к автоматическим видам (в то время в основном к пистолет-пулеметам) было настороженным. Перевооружение требовало огромного вложения средств, а результата никто спрогнозировать не мог. Точность попадания и надежность новых образцов вызывали сомнения, разработки и испытания требовали увеличения оборонных бюджетов. К тому же всем было ясно, что и так немалый груз, носимый солдатом, станет еще большим, так как на все эти автоматы патронов не наберешься. Наиболее массовые винтовки Второй мировой войны производились, кроме СССР и Германии, в США («Спрингфилд» и «Гаранд»), в Британии («Ли Энфилд»), в Италии (Mk I № 4) и в Японии («Арисака»). Все они имели недостатки и достоинства, но в общем и целом показали себя довольно равноценными. А главными соперниками оставались советские и немецкие оружейники.

Автоматическая АВС-36

Винтовками эти ружья называют потому, что ствол их имеет нарезку, создающую вращательный момент пуле, которая в результате имеет меньшее отклонение от цели. Оружие во всех отношениях хорошее, но у массовых образцов, как Красной армии, так и Вермахта, был существенный недостаток — низкая скорострельность. После выстрела боец должен был передернуть затвор, чтобы отправить очередной заряд в патронник, а на это уходило драгоценное время. Винтовка Симонова калибра 7,62, принятая на вооружение в 1936 году, имела более сложную, по сравнению с трехлинейкой, конструкцию — она обладала самовзводом, работающим на энергии пороховых газов. Кроме этого, дульный тормоз, уменьшая отдачу, повышал точность попаданий. Однако при всех этих преимуществах излишний расход боеприпасов ухудшал боевые свойства оружия, а магазин на 15 патронов увеличивал вес. Командование склонилось к мнению о целесообразности замены АВС-36 более совершенным образцом.

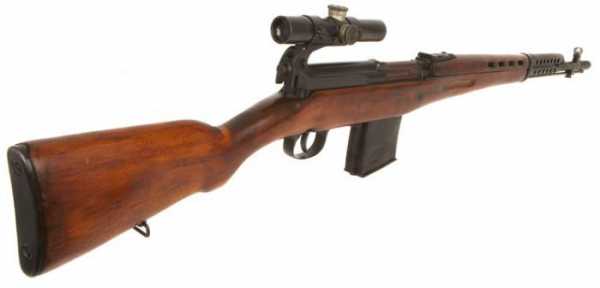

Самозарядная система Токарева СВТ-38

Конструкция Токарева СВТ-38 соответствовала понятию скорее самозарядной, чем автоматической винтовки. По сравнению с АВС-36 она выгодно отличалась большей прицельной дальностью, улучшенным удобством обслуживания, но, к сожалению, оказалась слишком громоздкой и капризной. Особенно эти недостатки проявились во время Зимней войны, когда в условиях низких температур участились отказы. Тем не менее, несмотря на то, что образец был снят с производства еще в 1940 году, токаревские СВТ-38 послужили в годы борьбы с фашистским нашествием. Они использовались главным образом тогда, когда точность оказывалась важнее надежности.

Следующая конструкция Токарева СВТ-40

Пороки конструкции СВТ-38 частично были устранены в следующей модели 1940 года. С громоздкостью и излишним весом конструкторы боролись путем высверливания отверстий и углубления фасок там, где это было только возможно. СВТ-40 стала даже легче трехлинейки, но уступала ей в главном качестве, наиболее ценимом солдатами – в надежности. Кроме этого, слабая техническая подготовка личного состава большей части Красной армии препятствовала грамотному обслуживанию этого довольно сложного оружия. Кучность тоже хромала. Зато свое применение СВТ-40 нашла в специальных подразделениях, предназначенных для точного ведения огня. Из нее получилась пусть и не самая лучшая снайперская винтовка, но вполне приличная. Каждый «ствол» имеет свой нрав и характер, и если стрелок был талантлив, то он вскоре сживался со своим оружием, приноравливался к нему и добивался прекрасных результатов.

Полуавтомат АВТ-40

Производство автомата обходилось дороже, чем винтовки. Перед войной и в ее начале это имело большое значение, поэтому Токарев создал нечто среднее и, как казалось, оптимальное. Боец, вооруженный винтовкой АВТ-40, мог вести огонь одиночными выстрелами и очередями. В магазин помещалось десять патронов. Однако вскоре выяснилось, что ствольная коробка не выдерживает длительных ударных нагрузок, и стрельбу в автоматическом режиме запретили. Главное достоинство образца оказалось бесполезным, а по всем остальных показателям образец уступал винтовке системы Мосина.

Оружие советских снайперов…

Есть категория стрелкового оружия, при разработке которого все привычные характеристики массовых образцов отходят на второй план. Главной целью конструктора становится обеспечение способности стрелка попасть с дальней дистанции точно в цель. Меткость важнее всего. Советские снайперские винтовки Второй мировой войны производились в двух главных системах. В 1931 году все та же мосинская трехлинейка, с несколько измененной рукоятью затвора, и выполненная с особым квалитетом, получила оптический прицел. Внешне она отличалась от исходной конструкции тем, что стебель затвора ее был направлен вниз, а не вверх, как на прототипе.

Советские снайперские винтовки времен Второй мировой войны СВТ-40 описаны выше. Остается лишь добавить, что при их изготовлении проявлялась наибольшая точность металлообработки и, конечно же, конструктивно предусматривался кронштейн для оптики.

…и немецких

В начале войны наступающим фашистам удалось захватить значительные запасы советского оружия. Они не преминули воспользоваться ими. В результате многие советские винтовки Второй мировой войны, в том числе и снайперские, поступили на вооружение Вермахта. При всей простоте конструкции, они получили высокую оценку противника, который до 1942 года имел в распоряжении не самые совершенные образцы. К таковым относятся снайперские винтовки Zf.Kar.98k, представляющие собой несколько усовершенствованный «Маузер» 1898 года, и некоторое количество трофейных единиц, захваченных в ранее оккупированных странах (Чехословакии, Франции, Бельгии и др.). Очень любопытна попытка создать некий гибрид автомата и оружия снайперов. Конструкция получила название Fallschirmjägergewehr 42 (винтовка для парашютиста). Некоторые специалисты даже склонны считать, что это была лучшая снайперская винтовка. Во всяком случае, на тот момент она была самой современной разработкой и поступала только в элитные подразделения десантников и СС.

После войны

В настоящее время во всем мире автоматическое стрелковое оружие вытеснило винтовки. Теперь из них стреляют только снайперы. Самым распространенным специальным оружием на всем постсоветском пространстве и далеко за его пределами сегодня остается винтовка Драгунова, разработанная в 1963 году. Причина ее популярности характерна для всего русского оружия. Она неприхотлива, надежна, относительно недорого стоит и обладает прекрасными характеристиками. В конструкции СВД сочетаются все лучшие качества, которыми обладали снайперские винтовки Второй мировой войны, особенно советские. Многие конструктивные решения, изобретенные или усовершенствованные в 30-е и 40-е годы, нашли применение в ее схеме.

Сравнение с американским аналогом M24, на первый взгляд, убеждает в превосходстве американского образца. Высокого уровня кучности удалось добиться заокеанским инженерам, применив шаг нарезов 320 мм. Однако на поверку оказывается, что в отличие от него винтовка Драгунова универсальна и может стрелять всеми типами боеприпасов, в том числе и бронебойно-зажигательными. За время эксплуатации известны случаи, когда из СВД удавалось сбивать даже летательные аппараты, в том числе такие сложные для поражения, как БПЛА, вертолеты и реактивные штурмовики.

fb.ru

Винтовка «Mauser 98» (Германия) | Армии и Солдаты. Военная энциклопедия

«»

История создания винтовки Mauser 98

История знаменитой немецкой винтовки Mauser 98 (Gew. 98) началась ещё в 19-ом веке. Она был разработана в 1898 году братьями-оружейниками Вильгельмом и Паулем Маузерами. «Маузер 98» получился настолько удачным, что практически без изменений в конструкции прошел до конца Второй Мировой войны, и до сих пор используется в качестве основы для охотничьих и даже снайперских винтовок.

Вильгельмом и Паулем Маузерами не были оружейными гениями, но были настоящими сынами Германии — путь винтовки «Маузер 98» это путь долгого совершенствования многочисленных предыдущих моделей. Получившийся в итоге образец можно назвать приближенным к идеалу — слава точного и надежного оружия закрепилась за «Маузер 98» с момента принятия её на вооружение в Рейхсхеер.

Учитывая время производства, а также количество оружия копирующего «Маузер 98», но имеющего другое наименование, эта винтовка может запросто претендовать на титул самого массового не автоматического оружия в истории. По некоторым подсчетам, количество выпущенных «Маузер 98» и различных копий исходной системы, приближается к 100000000 экземпляров.

Винтовки Mauser 98 и Mauser 98к

Надо заметить, что когда вспоминают «Маузер 98», в первую очередь вспоминают нацистскую Германию. Однако, это не совсем верно. Дело в том, что основным (и самым массовым) типом оружия Вермахта была не «винтовка Маузер 98», а «Карабин Маузер 98к», причем дополнение «к» означает «укороченный» (Kurz) образца 1935 года.
Стоит отметить, что по-русской классификации Маузер 98к все-таки будет не карабином, а винтовкой, да и в «укороченном» виде окажется практически такой же длины как российская «трехлинейка».

Неоднократно отмечались как неоспоримые достоинства винтовки «Маузер 98», к которым относятся:

хорошее пробивное и убойное действие пули.
удачная конструкция затвора.
безопасность в обращении.
возможность перезаряжать винтовку не отнимая ее от плеча.

так и недостатки:

сравнительно высокая стоимость.
недостаточная технологичность в производстве.
сильная отдача.
очень громкий звук выстрела.

Винтовка «Маузер 98» состояла на вооружении: Бельгии, Германии (империи и республики), Финляндии, Турции, Испании, Польши (в т.ч. выпускалась с небольшими отличиями как wz. 98a, wz. 29), Чехословакии (в т.ч. с отличиями как Vz. 24, Vz. 33), Югославии (в т.ч. с отличиями как M24), Китая (лиц. копия под названием «Тип 24»). В варианте спортивных, охотничьих винтовок, распространена в мире до сих пор.

Винтовка Mauser 98 со снайперским прицелом

Конструкция винтовки Mauser 98

Германская винтовка «Маузер 98» по классификации относится к магазинным винтовкам со скользящим затвором с поворотом при запирании. Затвор запирается поворотом на 90 градусов и имеет три боевых упора, два из которых находятся в его передней части и один — в задней. Рукоятка заряжания расположена на задней части затвора, в нем же имеются газоотводные отверстия, отводящие пороховые газы через отверстие для ударника вниз, в полость магазина.

Затвор удерживается в ствольной коробке фиксатором затвора (расположен слева), и может быть извлечен без инструментов, поставив предохранитель в среднее положение и оттянуть переднюю часть фиксатора. Безотказность затвора обеспечивает выбрасыватель, захватывающий край патрона в процессе его извлечения из магазина и жестко удерживающий патрон на зеркале затвора. Подобная система надежно обеспечивает начальное страгивание гильзы и её извлечение, даже для туго засевших в патроннике гильз.

Питание винтовки «Маузер 98» патронами осуществляется из двухрядного магазина, где в шахматном порядке размещены 5 патронов. В боевом положении магазин полностью скрыт в ложе. Допускается заряжание винтовки только обоймой, заряжание непосредственно в патронник может привести к поломке зуба выбрасывателя.

Затвор винтовки Mauser 98 в разряженном положении

Взведение ударника и постановка винтовки на боевой взвод производятся поворотом рукоятки при открывании затвора. Боевая пружина размещена внутри затвора, вокруг ударника. Положение ударника может определить по положению выступающего сзади из затвора хвостовика. Предохранитель трехпозиционный, расположен в задней части затвора. Положение предохранителя «вверх» используется для заряжания и разрядки оружия, извлечения затвора.

Прицел — секторный, с делениями от 1 до 20. Каждое деление соответствует изменению дальности на 100 м. Мушка крепится на основании дульной части ствола в пазе типа «ласточкин хвост» с возможностью внесения боковых поправок. На некоторых образцах, мушка закрыта полукруглым съёмным намушником.

Ложе винтовки деревянное, с полупистолетной рукояткой. Затыльник стальной, имеет дверцу, которая закрывает полость для хранения принадлежностей, шомпол расположен в передней части ложе под стволом.

И «Маузер 98» и «Маузер 98к» комплектовались штыками клинкового типа, прикрепляемыми к наконечнику ложа. Так как с штыковые бои были не таким уж частым явлением на полях Второй Мировой войны, с конца 1944 г. винтовки перестали комплектоваться не только штык-ножами, но и креплениями для них.

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

Немецкий карабин Маузер 98к — история создания, конструкция

Стандартный образ немецкого солдата, навеянный советскими военными драмами, рисуется в нашем сознании следующим образом. Первое — каска, которую так любят современные байкеры и которую использовал Джордж Лукас для злодея Дарта Вейдора. Вторым запоминающимся элементом допустимо назвать автомат, а точнее, пистолет-пулемет MP-38/40. Хотя второе не совсем верно. Главным пехотным оружием солдата Третьего Рейха выступал карабин Kar. 98k. По своей сути являющийся модификацией, принятой в 1898 году винтовки Gewehr 98.

Маузер 98k: Вид сбоку

Интересным является тот факт, что карабин до сих пор стоит на вооружении частей Бундесвера. Разумеется, не в регулярных армейских формирований, а у почетного караула.

Но даже после окончания Второй мировой войны эта винтовка использовалась вооруженными силами ФРГ и ГДР, а также целым рядом стран Европы и Ближнего Востока.

По оценочным прикидкам количество выпущенных Kar. 98k превышает 10 млн.

История создания немецкого карабина Маузер 98k

1871	Братья Мазер завершили создание новой винтовки Gewehr 71. Оружие получилось современным и было принято на вооружение частей прусской армии. Впоследствии винтовку стали поставлять в различные страны мира: Бельгия, Австрия, Турция.
1898	Собрав все наработки прошлых лет, примененные в различных модификациях Gew.71, братья решили спроектировать новую винтовку. Кроме тестирования и доработки узлов нового оружия, проходили испытания и патроны разного калибра. По итогам для винтовки выбрали патрон калибра 7,9357-мм, без гильзового зацепа. В этот же год свет увидела Gewehr 98*. Высокие показатели точности и надежности позволили ей стать единой винтовкой немецкой армии. На фабрику Маузеров посыпались заказы с различных стран о поставках карабина.
1902	Появлении модификации Radfahrer-Gewehr 98 разработанной для формирования самокатчиков. Отличалась изменением стебля ручки затвора – стал загнутым.
1908	Появление Kar.98a. По классификации немецкой армии это был именно карабин, а не винтовка. В целом различия были минимальны. Самым главным стало изменение используемого патрона – 7,62*57-мм. Кстати, именно данный патрон стал позже основным для Советских пистолетов-пулеметов. Им же стрелял и ТТ.
1914	В результате простуды во время тестовых испытаний новой винтовки умирает Петер Маузер, главный конструктор карабина.
1915	Началась Первая мировая война. Пехотные части немецкой армии были полностью укомплектованы винтовками 98k. Появилась новая тактика снайперской войны. Для самых точных стрелков отбирались наиболее подходящие карабины. В целях повышения точности стрельбы их оснащали оптическими прицелам.
1915	Появление «Траншейного маузера». Особой модификации винтовки с увеличенным магазином на 20 патронов. Предназначалась для штурмовых отрядов. Серьезным недостатком как раз был магазин – уменьшалась мобильность бойца.
1923	Появление Kar.98b. По решению Версальского договора Германии запрещалось иметь на вооружении винтовки, поэтому немцы переименовали обычное пехотное оружие в карабин.
1935	На вооружение армии Третьего Рейха принят карабин Kar.98k, ставший впоследствии «рабочей лошадкой» пехоты нацисткой армии. Конструктивных изменений было немного: добавили затворную задержку, укоротили до 60 см ствол. На базе данного карабина производилась снайперская винтовка Zf.Kar.98k.

soldats.club
