Граната РГД-5: история создания, устройство

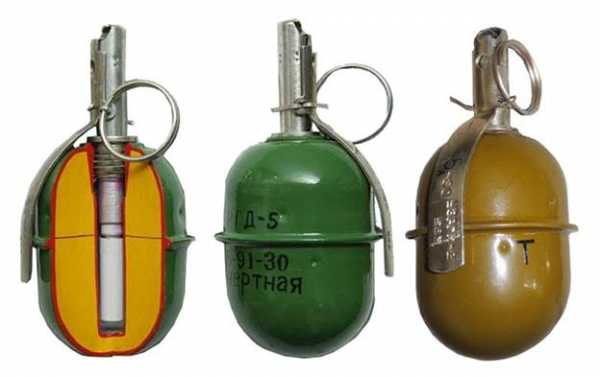

Граната РГД-5. Внешний вид

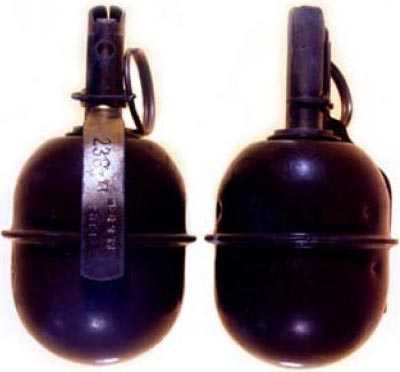

Граната РГД-5. Внешний вид

Технические характеристики гранаты РГД-5

Скорость взрыва 0,5 — 1,5 секунды
Разлет осколков 15-25 метров
Радиус сплошного поражения 5 метров
Взрыватель дистанционный 3,2-4,2 секунд, УЗРГ
Масса взрывчатки 110 грамм, тротил
Вес 310 грамм

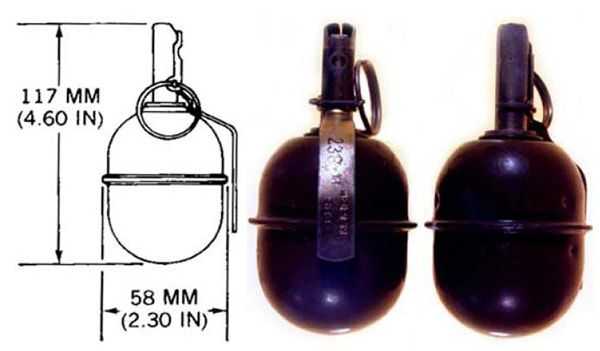

Размеры 117х58мм

Боевые гранаты РГД-5

Наступательная ручная осколочная граната РГД-5  предназначена для атаки противника на расстоянии до пятидесяти метров. При относительно небольшом размере и весе она имеет достаточный заряд взрывчатки (как правило это тратил), для ранения и уничтожения одного, или нескольких, противников.

Даная граната пришла на смену РГ-42, а также как более легкая и менее мощная альтернатива гранате Ф-1. Более того, использование гранаты РГД-5 рекомендовано не только при ведении военных действий, вооруженных конфликтов или аналогичных инцидентах, но и в качестве учебной гранаты.

Использование РГД-5 в учебных целях, как правило, обосновывается тем, что у нее не такая мощная убойная сила и радиус действия, чем, например, у Ф-1.

Граната принята на вооружение в СССР

soldats.club

Граната РГД 5: описание и технические характеристики

Ручная граната – это мощное индивидуальное оружие. В руках умелого и хорошо обученного бойца, граната – довольно грозное и эффективное средство ведения боя. Гранаты в шутку называют «карманной артиллерией», но в этой шутке есть доля правды. С помощью ручной гранаты боец на поле боя имеет возможность решать те же задачи, которые решают пушки: уничтожать огневые точки противника, его живую силу и боевую технику. При этом устройство ручной гранаты отличаются предельной простотой, низкой стоимостью, их масса невелика и они не требуют для использования никаких дополнительных приспособлений.

Впервые ручные гранаты, схожие на современные, появились в начале прошлого века, они широко применялись в русско-японской войне, но их «звездным часом» стали позиционные окопные сражения Первой Мировой войны. Хотя идея метнуть в ходе боя в супостата что-нибудь взрывоопасное и смертоносное намного старше и появилась сразу после изобретения пороха. Однако те прообразы современных ручных гранат были очень примитивны и неудобны в применении. В них использовали различные фитили, такая граната могла взорваться раньше или позже нужного момента и была опасна для самого метателя.

Современные ручные гранаты

Современная боевая граната состоят из корпуса, взрывчатого вещества и запала. Иногда в гранату добавляют готовые поражающие элементы (шрапнель). Поражение происходит за счет ударной волны или осколков. Граната имеет небольшой вес, так что сильный и умелый солдат может метнуть ее на 40-50 метров. Среди противопехотных ручных гранат выделяют оборонительные и наступательные гранаты.

Оборонительная ручная граната имеет обычно меньший вес взрывчатого вещества, зато они имеют большой радиус поражения осколками. Оборонительная граната обычно применяется из укрытия (окопа) против наступающих солдат противника. Наступательная ручная граната обычно имеет больший вес взрывчатого вещества, но их взрыв производит меньше осколков. У них меньше радиус поражения и поэтому их можно применять, даже находясь на открытом месте.

Ручная граната РГД 5

Одним из типичных представителей ручных наступательных противопехотных гранат является граната ргд 5. Ее приняли на вооружение в Советской армии шестьдесят лет назад, и до настоящего времени она используется в российской и многих других армиях мира. Ручная граната ргд 5 за этот долгий срок использовалась во многих конфликтах и войнах в разных уголках земного шара и не раз доказала свою эффективность и надежность.

Ручная осколочная граната ргд 5 – это наступательная осколочная граната, дистанционного типа (дистанционный тип – это значит, что взрыв гранаты произойдет через определенное время после броска). Радиус поражения у ргд 5 невелик. Граната имеет овальные корпус, небольшие размеры, масса ее также невелика, а корпус состоит из верхней и нижней части. На нижней части находится отверстие для установки запала. Граната комплектуется запалом УЗРГМ или УЗРГМ-2. Запал или ударно-спусковой механизм состоит из предохранительного кольца, предохранительного рычага, а также самого ударного механизма. Запал вставляется в корпус гранаты непосредственно перед боем, до этого момента отверстие для запала закрыто пластиковой пробкой.

Характеристики РГД 5

Технические характеристики гранаты ргд 5 полностью соответствуют тем задачам, которые она должна выполнять на поле боя. Устройство очень просто и надежно.

Ттх гранаты

Диаметр, мм 58
Высота корпуса, мм 76
Высота вместе с запалом, мм 117
Вес гранаты, гр 310
Вес ВВ, гр 110
Тип ВВ тротил
Запал УЗРГМ, УЗРГМ-2
Время замедления, сек 3,2-4,2
Радиус разлета убойных осколков, м не более 20
Радиус поражения, м2 28-32

Для того, чтобы применить гранату ргд 5 вам необходимо усики предохранительной чеки, выдернуть кольцо и бросить гранату туда куда вам нужно. Гранату вы должны держать так, чтобы рычаг запала был прижат к корпусу. В таком положении граната не взорвется, и держать ее вы можете сколько угодно долго. После броска рычаг повернется, запал ударит по капсюлю и воспламенит пороховой замедлитель. После выгорания замедлителя, срабатывает капсюль-детонатор и происходит взрыв основного заряда. У бойца есть 3,2-4,2 секунд для броска после поворота рычага на запале.



Видео обзор гранаты

Как нужно бросать гранату

Использовать данный тип гранат очень просто. Но и тут есть нюансы.

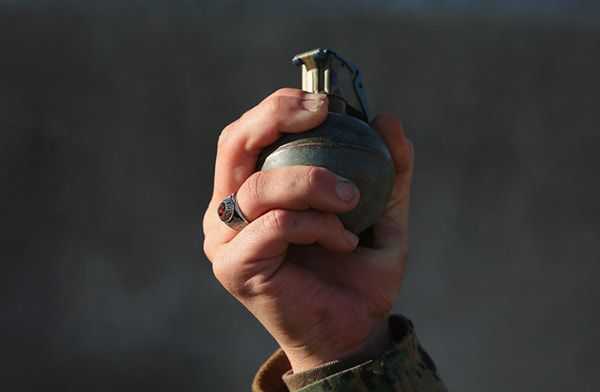

  1. Возьмите гранату в руку так, чтобы прижат был плотно к корпусу предохранительный рычаг.
  2. Разожмите усики предохранительной чеки.
  3. Выдерните чеку из запала и метните гранату в цель.

Граната ргд 5 почти пятьдесят лет стояла на вооружении Советской армии, а сейчас продолжает использоваться в российской армии и в армиях стран СНГ. Эту гранату по лицензии выпускали в Польше и Болгарии. Кроме основного назначения эти гранаты часто используют для изготовления мин-ловушек (так называемых растяжек).

Хотелось бы развеять некоторые мифы о ручных гранатах, которые появились главным образом благодаря кинематографу. Итак.

  • Ручной гранатой нельзя разрушить дом или разметать толпу врагов. Взрыв гранаты не очень сильный, человек может выжить даже, находясь рядом с эпицентром взрыва. И уже точно нельзя гранатой разрушить большое здание.
  • Точно также можно сказать о море огня, которое часто сопровождает взрыв гранаты на экране. Обычно в кино это делают с помощью бензина. В реальности взрыв гранаты больше похож на сильный хлопок, почти без огня.
  • Вырвать чеку гранаты зубами практически невозможно. Вы сначала должны разжать усики кольца, а потом уже его выдергивать. Даже после этого выдернуть чеку не просто.
  • Граната не взводится бесшумно. Это не соответствует действительности. Когда боек накалывает капсюль, происходит шум, как от пистолетного выстрела.

big-army.ru

РГД-5 Википедия

РГД-5
Ручная граната РГД-5 (учебный образец)
Тип граната
Страна СССР СССР
История службы
Годы эксплуатации 1954 — настоящее время
Принят на вооружение 1954
История производства
Разработан 1954
Годы производства 1954—1984
Варианты УРГ-Н
Характеристики
Масса, кг 0,31
Длина, мм 117
Прицельная дальность, м 30—50 (дальность метания)
Максимальная
дальность, м
15—20 (радиус поражения)
Диаметр, мм 58
Взрывчатое вещество тротил
Масса взрывчатого вещества, кг 0,11
Механизм детонации УЗРГ, УЗРГМ, УЗРГМ-2
время замедления запала 3,2—4,2 секунды
 РГД-5 на Викискладе

РГД-5 и запал для неё, отверстие для запала в корпусе гранаты закрыто пластмассовой пробкой, чтобы не попадала грязь.

РГД-5 (Ручная Граната Дистанционная, модификация — 5) — советская наступательная ручная граната, Индекс ГРАУ — 57-Г-717, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа.

РГД-5 была принята на вооружение ВС СССР, в 1954 году, взамен наступательной гранаты РГ-42.

Боевая граната окрашивается в оливково-сероватый цвет. Учебно-имитационная граната окрашивается в чёрный цвет.

Описание

Граната предназначена для поражения личного состава противника фугасным действием взрывчатки и осколками, формирующимися при разрушении металлической оболочки. Цели граната достигает за счёт броска рукой. Дистанционного действия — означает, что граната взорвётся через определённое время (3,2—4,2 секунды) после того, как её выпустят, независимо от иных условий. Наступательного типа — означает, что осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.

Внешне граната имеет овальный корпус из тонкой стали. Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Отверстие для запала при хранении закрывается пластмассовой пробкой. Масса гранаты с запалом 310 г. Заряд взрывчатого вещества — тротил массой 110 граммов. Радиус убойного действия осколков — 25 метров.

Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. Марка запала: УЗРГ, УЗРГМ (со второй половины 1950-х годов), или УЗРГМ-2. Все эти запалы взаимозаменяемы.

Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколь угодно долго, так как пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора цели и подходящего момента времени бросить гранату в цель. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2—4,2 секунды произойдёт взрыв.

Варианты и модификации

  • УРГ-Н (учебная ручная граната — наступательная) — учебно-имитационная модификация гранаты РГД-5.
  • RGD-5 — граната польского производства

Страны-эксплуатанты

См. также

Примечания

Литература

  1. Александрова Е. Ручные наступательные гранаты РГД-5 и РГН // Томский вестник. — 2001. — Т. 139.

Ссылки

Револьверы
Пистолеты
Пистолеты-пулемёты
Автоматы Калашникова
Прочие автоматы
Винтовки и карабины
Снайперские винтовки
Пулемёты
Гранатомёты и
реактивные гранаты
Огнемёты и штурмовые гранаты
ПТРК
ПЗРК
Ружья
Ручные гранаты
Оружейные патроны
  • 4,5 × 40 мм R
  • 5,45 × 18 мм
  • 5,45 × 39 мм (МПС)
  • 5,66 × 39 мм
  • 6 × 49 мм
  • 7,62 × 28 мм
  • 7,62 × 39 мм
  • 7,62 × 25 мм ТТ
  • 7,62×41,5 мм (7Н36)
  • 7,62 × 54 мм R
  • 8,6 × 39 мм
  • 8,6 × 70 мм
  • 9×18 мм
  • 9 × 19 мм
  • 9 × 21 мм
  • 9,1 × 29 мм
  • 9 × 33 мм
  • 9 × 39 мм
  • 9,3 × 64 мм
  • 10,3 × 45 мм
  • 12,7 × 55 мм
  • 12,7 × 108 мм
  • 14,5 × 114 мм

Курсивом выделены экспериментальные (не принятые на вооружение) образцы

wikiredia.ru

Ручная граната РГД-5 — описание, характеристики, фото и схемы

Разработка ручной осколочной гранаты дистанционного действия РГД-5 была начата в 1950-е годы. В 1954 году граната РГД-5 была принята на вооружение Советской армии.


РГД-5

По внешнему виду граната РГД-5 напоминает французскую гранату OF образца 1915 года, польскую наступательную гранату Z-23 и немецкую гранату М-39.

Граната РГД-5 предназначается для поражения живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п.), как в наступлении, так и в обороне.

Граната РГД-5 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для образования осколков при разрыве гранаты, в котором помещается разрывной заряд.

Корпус имеет две части: верхнюю и нижнюю, соединенных между собой закаткой.

Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, вкладыша колпака и трубки.

устройство гранаты РГД-5:
1 — разрывной заряд;
2 — корпус; 3 — колпак;
4 — вкладыш колпака;
5 — трубка для запала;
6 — манжета; 7 — запал;
8 — поддон;
9 — вкладыш поддона.

Трубка служит для соединения гранаты с запалом и герметизации разрывного заряда. Она соединяется с колпаком при помощи манжеты, обеспечивающей герметичность их соединения. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию пластмассовая пробка заменяется запалом.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

На корпусе гранаты черной краской наносится маркировка: сокращенное название гранаты (РГД-5), номер партии, шифр года снаряжения, номер завода и обозначение взрывчатого вещества (Т).

Разрывной заряд состоит из тротила и предназначается для дробления корпуса гранаты на осколки. Вес разрывного заряда составляет 110 гр.

Приведенная площадь рассеивания осколков составляет 28 — 32 м2. Радиус разлета убойных осколков гранаты не превышает 20 м.

Изначально граната РГД-5 комплектовалась унифицированным запалом УЗРГ, который применялся также на гранатах Ф-1 и РГ-42. Время горения порохового замедлителя запала составляет 3,2 — 4,2 сек.

Запал гранаты УЗРГ (унифицированный запал ручной гранаты) предназначается для взрыва разрывного заряда гранаты. Он состоит из двух основных частей: воспламеняющего механизма и собственно запала. Воспламеняющий механизм служит для воспламенения капсюля-воспламенителя запала и состоит из следующих частей: трубки воспламеняющего механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. Трубка воспламеняющего механизма служит основанием для сборки всех частей запала.

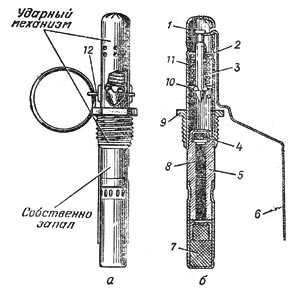

запал УЗРГМ:
а — общий вид; б — в разрезе;
1 — трубка ударного механизма; 2 — направляющая
шайба; 3 — ударник; 4 — капсюль-воспламенитель;
5 — втулка замедлителя; 6 — спусковой рычаг;
7 — капсюль-детонатор; 8 — замедлитель;
9 — соединительная втулка; 10 — шайба ударника;
11 — боевая пружина;
12 — предохранительная чека.

Co второй половины 1950-х годов на гранате РГД-5 стал применяться модернизированный запал УЗРГМ.

Корпус запала изготовлен из металла. В нем располагается ударно-спусковой механизм. Внутри корпуса закреплена шайба, направляющая движение ударника. На корпус запала надевается резьбовая втулка, при помощи которой взрыватель ввинчивается в гранату.

Ударно-спусковой механизм включает в себя:
— Предохранительный рычаг;
— Предохранительную чеку с кольцом;
— Ударник с боевой пружиной.

Детонатор имеет металлический корпус, внутри которого размещается капсюль-воспламенитель, пороховой замедлитель и капсюль-детонатор.

В служебном обращении ударник нагружен боевой пружиной и зафиксирован вилкой предохранительного рычага, входящего в зацепление с его хвостовиком. Боевая пружина упирается верхним концом в направляющую шайбу корпуса, а нижним в шайбу ударника, предохранительный рычаг фиксируется при помощи шплинта-предохранительной чеки, проходящей через отверстия ушек рычага и отверстия стенок корпуса запала.

При удалении предохранительной чеки рычаг удерживается в момент броска, далее рычаг под действием пружины проворачивается и освобождает ударник. Ударник под действием боевой пружины накалывает  капсюль-воспламеншель, луч огня от  которого передается на замедлитель, а после выгорания замедлителя на заряд детонатора, что приводит к взрыву заряда гранаты.

В дальнейшем запал УЗРГМ подвергся модернизации — в нем произошла замена замедлительного состава на более стабильный, и запал получил обозначение — УЗРГМ-2. (Также он стал основным для гранат РГД-5 и Ф-1.)


УРГ-Н

Вес окончательно снаряженной гранаты РГД-5 составляет 315 г.

Сравнительно небольшой вес гранаты позволяет хорошо натренированному солдату производить метание ее на дальность 50 — 60 м.

Для использования гранаты РГД-5 необходимо:
1. Взять гранату в руку так, чтобы предохранительный рычаг был плотно прижат к корпусу;
2. Разжать усики предохранительной чеки;
3. Выдернуть чеку из запала и метнуть гранату в цель.

Гранаты РГД-5 поступают в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, полагается хранить в заводской укупорке.

Гранаты солдатами переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь.

В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладываются в сумки.

Для ношения ручных осколочных гранат служит брезентовая сумка на две гранаты с кармашком для запалов. Однако в последние годы в войсках в боевых условиях предпочитают носить гранаты в карманах жилетов.

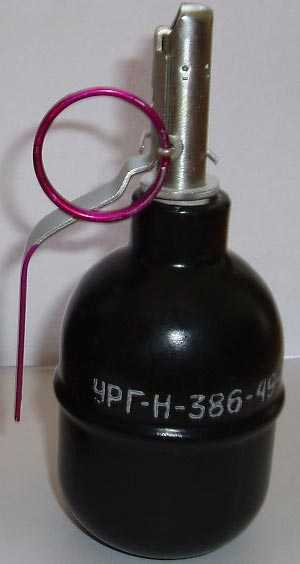

На базе гранаты РГД-5 разработана и изготавливается учебно-имитационная граната УРГ-Н.

Учебно-имитационные гранаты УРГ-Н предназначены для обучения личного состава приемам и правилам метания ручных гранат. По форме, весу и правилам обращения они не отличаются от боевых гранат, а при падении звуковым и дымовым эффектом имитируют их разрыв. Учебно-имитационные гранаты могут быть использованы многократно. Учебно-имитационная граната УРГ-Н состоит из корпуса и имитационного запала. Корпусом гранаты УРГ-Н служит корпус ручной осколочной гранаты РГД-5. В донной части корпуса сделано отверстие для усиления звукового эффекта при взрыве имитационного запала и для выхода пороховых газов. С целью отличия учебных гранат от боевых их корпус окрашен в черный цвет и нанесена соответствующая маркировка.

Масса гранаты, гр 315
Масса заряда, гр (тип ВВ) 110 (тротил (TNT))
Длина гранаты, мм 117
Длина корпуса гранаты, мм 76
Диаметр гранаты, мм 58
Радиус поражения, м 15 — 20
Дальность метания, м 35 — 40
Время замедления, с 3.2 — 4.2

Граната РГД-5 стояла на вооружении Советской армии с середины 1950-х годов и до распада СССР, после чего продолжила находиться на вооружении Российской армии, армий стран СНГ и ряда зарубежных государств.

Граната РГД-5 производилась по лицензии в Польше и Болгарии с обозначением РГД-5 (RGD-5).

В 1970-е годы болгарские конструкторы установили на гранату RGD-5 новый взрыватель DVM-78 и оборонительная граната получила обозначение РГО-78 (RGO-78) с весом 450 гр. и весом ВВ — 85 гр. Несколько позже под тот же взрыватель DVM-78 была разработана наступательная граната РГН-86 (RGN-86) с весом 265 гр. и весом ВВ (ТНТ) — 57 гр.

В Польше на базе РГД-5 создали оборонительную гранату РГО, на которой было заменено взрывчатое вещество на A-IX-1, где одновременно был уменьшен заряд до 60 г.

Из зарубежных копий РГД-5 наиболее известна китайская граната Type 59, производство которой было освоено фирмой China North Industries Corporation (NORINCO).

Гранаты РГД-5 применялись во многих военных конфликтах и войнах второй половины XX и начала ХХI века. В частности советская армия использовала гранаты РГД-5 в Афганистане. При проведении антитеррористических операций в Чечне российскими войсками гранаты РГД-5, кроме основного назначения, использовались для минирования, как мины-ловушки.

weaponland.ru

Ручная граната РГД-5 — Россия — Гранаты — Каталог статей

Граната РГД-5

РГД-5

Запал УЗРГМ:
а — общий вид; б — в разрезе;
1 — трубка ударного механизма; 2 — направляющая
шайба; 3 — ударник; 4 — капсюль-воспламенитель;
5 — втулка замедлителя; 6 — спусковой рычаг;
7 — капсюль-детонатор; 8 — замедлитель;
9 — соединительная втулка; 10 — шайба ударника;
11 — боевая пружина;12 — предохранительная чека.

Устройство гранаты РГД-5:
1 — разрывной заряд;
2 — корпус; 3 — колпак;
4 — вкладыш колпака;
5 — трубка для запала;
6 — манжета; 7 — запал;
8 — поддон;
9 — вкладыш поддона.

Масса гранаты, гр    315
Масса заряда, гр (тип ВВ)    110 (тротил (TNT))
Длина гранаты, мм    117
Длина корпуса гранаты, мм    76
Диаметр гранаты, мм    58
Радиус поражения, м    15 — 20
Дальность метания, м    35 — 40
Время замедления, с    3.2 — 4.2

Разработка ручной осколочной гранаты дистанционного действия РГД-5 была начата в 1950-е годы. В 1954 году граната РГД-5 была принята на вооружение Советской армии.По внешнему виду граната РГД-5 напоминает французскую гранату OF образца 1915 года, польскую наступательную гранату Z-23 и немецкую гранату М-39.
Граната РГД-5 предназначается для поражения живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п.), как в наступлении, так и в обороне.

Граната РГД-5 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для образования осколков при разрыве гранаты, в котором помещается разрывной заряд.
Корпус имеет две части: верхнюю и нижнюю, соединенных между собой закаткой.Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, вкладыша колпака и трубки.Трубка служит для соединения гранаты с запалом и герметизации разрывного заряда. Она соединяется с колпаком при помощи манжеты, обеспечивающей герметичность их соединения. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию пластмассовая пробка заменяется запалом.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.На корпусе гранаты черной краской наносится маркировка: сокращенное название гранаты (РГД-5), номер партии, шифр года снаряжения, номер завода и обозначение взрывчатого вещества (Т).Разрывной заряд состоит из тротила и предназначается для дробления корпуса гранаты на осколки. Вес разрывного заряда составляет 110 гр.

Приведенная площадь рассеивания осколков составляет 28 — 32 м2. Радиус разлета убойных осколков гранаты не превышает 20 м.
Изначально граната РГД-5 комплектовалась унифицированным запалом УЗРГ, который применялся также на гранатах Ф-1 и РГ-42. Время горения порохового замедлителя запала составляет 3,2 — 4,2 сек.

Запал гранаты УЗРГ (унифицированный запал ручной гранаты) предназначается для взрыва разрывного заряда гранаты. Он состоит из двух основных частей: воспламеняющего механизма и собственно запала. Воспламеняющий механизм служит для воспламенения капсюля-воспламенителя запала и состоит из следующих частей: трубки воспламеняющего механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. Трубка воспламеняющего механизма служит основанием для сборки всех частей запала.Co второй половины 1950-х годов на гранате РГД-5 стал применяться модернизированный запал УЗРГМ.

Корпус запала изготовлен из металла. В нем располагается ударно-спусковой механизм. Внутри корпуса закреплена шайба, направляющая движение ударника. На корпус запала надевается резьбовая втулка, при помощи которой взрыватель ввинчивается в гранату.

Ударно-спусковой механизм включает в себя:
— Предохранительный рычаг;
— Предохранительную чеку с кольцом;
— Ударник с боевой пружиной.

Детонатор имеет металлический корпус, внутри которого размещается капсюль-воспламенитель, пороховой замедлитель и капсюль-детонатор.

В служебном обращении ударник нагружен боевой пружиной и зафиксирован вилкой предохранительного рычага, входящего в зацепление с его хвостовиком. Боевая пружина упирается верхним концом в направляющую шайбу корпуса, а нижним в шайбу ударника, предохранительный рычаг фиксируется при помощи шплинта-предохранительной чеки, проходящей через отверстия ушек рычага и отверстия стенок корпуса запала.

При удалении предохранительной чеки рычаг удерживается в момент броска, далее рычаг под действием пружины проворачивается и освобождает ударник. Ударник под действием боевой пружины накалывает  капсюль-воспламеншель, луч огня от  которого передается на замедлитель, а после выгорания замедлителя на заряд детонатора, что приводит к взрыву заряда гранаты.

В дальнейшем запал УЗРГМ подвергся модернизации — в нем произошла замена замедлительного состава на более стабильный, и запал получил обозначение — УЗРГМ-2. (Также он стал основным для гранат РГД-5 и Ф-1.)Вес окончательно снаряженной гранаты РГД-5 составляет 315 г.Сравнительно небольшой вес гранаты позволяет хорошо натренированному солдату производить метание ее на дальность 50 — 60 м.
Для использования гранаты РГД-5 необходимо:
1. Взять гранату в руку так, чтобы предохранительный рычаг был плотно прижат к корпусу;
2. Разжать усики предохранительной чеки;
3. Выдернуть чеку из запала и метнуть гранату в цель.

Гранаты РГД-5 поступают в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, полагается хранить в заводской укупорке.

Гранаты солдатами переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь.
В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладываются в сумки.Для ношения ручных осколочных гранат служит брезентовая сумка на две гранаты с кармашком для запалов. Однако в последние годы в войсках в боевых условиях предпочитают носить гранаты в карманах жилетов.

На базе гранаты РГД-5 разработана и изготавливается учебно-имитационная граната УРГ-Н.Учебно-имитационные гранаты УРГ-Н предназначены для обучения личного состава приемам и правилам метания ручных гранат. По форме, весу и правилам обращения они не отличаются от боевых гранат, а при падении звуковым и дымовым эффектом имитируют их разрыв. Учебно-имитационные гранаты могут быть использованы многократно. Учебно-имитационная граната УРГ-Н состоит из корпуса и имитационного запала. Корпусом гранаты УРГ-Н служит корпус ручной осколочной гранаты РГД-5. В донной части корпуса сделано отверстие для усиления звукового эффекта при взрыве имитационного запала и для выхода пороховых газов. С целью отличия учебных гранат от боевых их корпус окрашен в черный цвет и нанесена соответствующая маркировка.Граната РГД-5 стояла на вооружении Советской армии с середины 1950-х годов и до распада СССР, после чего продолжила находиться на вооружении Российской армии, армий стран СНГ и ряда зарубежных государств.

Граната РГД-5 производилась по лицензии в Польше и Болгарии с обозначением РГД-5 (RGD-5).В 1970-е годы болгарские конструкторы установили на гранату RGD-5 новый взрыватель DVM-78 и оборонительная граната получила обозначение РГО-78 (RGO-78) с весом 450 гр. и весом ВВ — 85 гр. Несколько позже под тот же взрыватель DVM-78 была разработана наступательная граната РГН-86 (RGN-86) с весом 265 гр. и весом ВВ (ТНТ) — 57 гр.

В Польше на базе РГД-5 создали оборонительную гранату РГО, на которой было заменено взрывчатое вещество на A-IX-1, где одновременно был уменьшен заряд до 60 г.
Из зарубежных копий РГД-5 наиболее известна китайская граната Type 59, производство которой было освоено фирмой China North Industries Corporation (NORINCO).

Гранаты РГД-5 применялись во многих военных конфликтах и войнах второй половины XX и начала ХХI века. В частности советская армия использовала гранаты РГД-5 в Афганистане. При проведении антитеррористических операций в Чечне российскими войсками гранаты РГД-5, кроме основного назначения, использовались для минирования, как мины-ловушки.

calibr.ucoz.ru

Ручная граната РГД-5

Разработка ручной осколочной гранаты дистанционного действия РГД-5 была начата в 1950-е годы. В 1954 году граната РГД-5 была принята на вооружение Советской армии.

РГД-5

По внешнему виду граната РГД-5 напоминает французскую гранату OF образца 1915 года, польскую наступательную гранату Z-23 и немецкую гранату М-39.

Граната РГД-5 предназначается для поражения живой силы противника в ближнем бою (при атаке, в окопах, убежищах, населенных пунктах, в лесу, в горах и т.п.), как в наступлении, так и в обороне.

Граната РГД-5 состоит из корпуса, разрывного заряда и запала.

Корпус гранаты служит для образования осколков при разрыве гранаты, в котором помещается разрывной заряд.

Корпус имеет две части: верхнюю и нижнюю, соединенных между собой закаткой.

Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, вкладыша колпака и трубки.

устройство гранаты РГД-5:


1 — разрывной заряд; 2 — корпус; 3 — колпак;


4 — вкладыш колпака; 5 — трубка для запала;


6 — манжета; 7 — запал; 8 — поддон;


9 — вкладыш поддона.

Трубка служит для соединения гранаты с запалом и герметизации разрывного заряда. Она соединяется с колпаком при помощи манжеты, обеспечивающей герметичность их соединения. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию пластмассовая пробка заменяется запалом.

Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона.

На корпусе гранаты черной краской наносится маркировка: сокращенное название гранаты (РГД-5), номер партии, шифр года снаряжения, номер завода и обозначение взрывчатого вещества (Т).

Разрывной заряд состоит из тротила и предназначается для дробления корпуса гранаты на осколки. Вес разрывного заряда составляет 110 гр.

Приведенная площадь рассеивания осколков составляет 28 — 32 м2. Радиус разлета убойных осколков гранаты не превышает 20 м.

Изначально граната РГД-5 комплектовалась унифицированным запалом УЗРГ, который применялся также на гранатах Ф-1 и РГ-42. Время горения порохового замедлителя запала составляет 3,2 — 4,2 сек.

Запал гранаты УЗРГ (унифицированный запал ручной гранаты) предназначается для взрыва разрывного заряда гранаты. Он состоит из двух основных частей: воспламеняющего механизма и собственно запала. Воспламеняющий механизм служит для воспламенения капсюля-воспламенителя запала и состоит из следующих частей: трубки воспламеняющего механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. Трубка воспламеняющего механизма служит основанием для сборки всех частей запала.

запал УЗРГМ:


а — общий вид; б — в разрезе;


1 — трубка ударного механизма; 2 — направляющая


шайба; 3 — ударник; 4 — капсюль-воспламенитель;


5 — втулка замедлителя; 6 — спусковой рычаг;


7 — капсюль-детонатор; 8 — замедлитель;


9 — соединительная втулка; 10 — шайба ударника;


11 — боевая пружина;


12 — предохранительная чека.

Co второй половины 1950-х годов на гранате РГД-5 стал применяться модернизированный запал УЗРГМ.

Корпус запала изготовлен из металла. В нем располагается ударно-спусковой механизм. Внутри корпуса закреплена шайба, направляющая движение ударника. На корпус запала надевается резьбовая втулка, при помощи которой взрыватель ввинчивается в гранату.

Ударно-спусковой механизм включает в себя:


— Предохранительный рычаг;


— Предохранительную чеку с кольцом;


— Ударник с боевой пружиной.

Детонатор имеет металлический корпус, внутри которого размещается капсюль-воспламенитель, пороховой замедлитель и капсюль-детонатор.

В служебном обращении ударник нагружен боевой пружиной и зафиксирован вилкой предохранительного рычага, входящего в зацепление с его хвостовиком. Боевая пружина упирается верхним концом в направляющую шайбу корпуса, а нижним в шайбу ударника, предохранительный рычаг фиксируется при помощи шплинта-предохранительной чеки, проходящей через отверстия ушек рычага и отверстия стенок корпуса запала.

При удалении предохранительной чеки рычаг удерживается в момент броска, далее рычаг под действием пружины проворачивается и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламеншель, луч огня от которого передается на замедлитель, а после выгорания замедлителя на заряд детонатора, что приводит к взрыву заряда гранаты.

В дальнейшем запал УЗРГМ подвергся модернизации — в нем произошла замена замедлительного состава на более стабильный, и запал получил обозначение — УЗРГМ-2. (Также он стал основным для гранат РГД-5 и Ф-1.)

Вес окончательно снаряженной гранаты РГД-5 составляет 315 г.

Сравнительно небольшой вес гранаты позволяет хорошо натренированному солдату производить метание ее на дальность 50 — 60 м.

Для использования гранаты РГД-5 необходимо:


1. Взять гранату в руку так, чтобы предохранительный рычаг был плотно прижат к корпусу;


2. Разжать усики предохранительной чеки;


3. Выдернуть чеку из запала и метнуть гранату в цель.

Гранаты РГД-5 поступают в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладываются отдельно в металлических коробках. Для вскрытия коробок имеется нож. На стенках и крышке ящика нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, полагается хранить в заводской укупорке.

Гранаты солдатами переносятся в гранатных сумках. Запалы помещаются в них отдельно от гранат, при этом каждый запал должен быть завернут в бумагу или чистую ветошь.

В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладываются в сумки.

Для ношения ручных осколочных гранат служит брезентовая сумка на две гранаты с кармашком для запалов. Однако в последние годы в войсках в боевых условиях предпочитают носить гранаты в карманах жилетов.

На базе гранаты РГД-5 разработана и изготавливается учебно-имитационная граната УРГ-Н.

УРГ-Н

Учебно-имитационные гранаты УРГ-Н предназначены для обучения личного состава приемам и правилам метания ручных гранат. По форме, весу и правилам обращения они не отличаются от боевых гранат, а при падении звуковым и дымовым эффектом имитируют их разрыв. Учебно-имитационные гранаты могут быть использованы многократно. Учебно-имитационная граната УРГ-Н состоит из корпуса и имитационного запала. Корпусом гранаты УРГ-Н служит корпус ручной осколочной гранаты РГД-5. В донной части корпуса сделано отверстие для усиления звукового эффекта при взрыве имитационного запала и для выхода пороховых газов. С целью отличия учебных гранат от боевых их корпус окрашен в черный цвет и нанесена соответствующая маркировка.

Масса гранаты, гр 315

Масса заряда, гр (тип ВВ) 110 (тротил (TNT))

Длина гранаты, мм 117

Длина корпуса гранаты, мм 76

Диаметр гранаты, мм 58

Радиус поражения, м 15 — 20

Дальность метания, м 35 — 40

Время замедления, с 3.2 — 4.2

Граната РГД-5 стояла на вооружении Советской армии с середины 1950-х годов и до распада СССР, после чего продолжила находиться на вооружении Российской армии, армий стран СНГ и ряда зарубежных государств.

Граната РГД-5 производилась по лицензии в Польше и Болгарии с обозначением РГД-5 (RGD-5).

В 1970-е годы болгарские конструкторы установили на гранату RGD-5 новый взрыватель DVM-78 и оборонительная граната получила обозначение РГО-78 (RGO-78) с весом 450 гр. и весом ВВ — 85 гр. Несколько позже под тот же взрыватель DVM-78 была разработана наступательная граната РГН-86 (RGN-86) с весом 265 гр. и весом ВВ (ТНТ) — 57 гр.

В Польше на базе РГД-5 создали оборонительную гранату РГО, на которой было заменено взрывчатое вещество на A-IX-1, где одновременно был уменьшен заряд до 60 г.

Из зарубежных копий РГД-5 наиболее известна китайская граната Type 59, производство которой было освоено фирмой China North Industries Corporation (NORINCO).

Гранаты РГД-5 применялись во многих военных конфликтах и войнах второй половины XX и начала ХХI века. В частности советская армия использовала гранаты РГД-5 в Афганистане. При проведении антитеррористических операций в Чечне российскими войсками гранаты РГД-5, кроме основного назначения, использовались для минирования, как мины-ловушки.


Источник

spec-naz.org

5 — это… Что такое РГД-5?

РГД-5
Ручная граната РГД-5 (учебный образец)
Тип: граната
Страна:  СССР
История службы
Годы эксплуатации: с 1954 по настоящее время
Характеристики
Масса, кг: 0,31
Длина, мм: 114
Диаметр, мм: 56,8
Взрывчатое вещество: тротил
Масса взрывчатого вещества, кг: 0,11
Механизм детонации: Запал УЗРГ, УЗРГМ, или УЗРГМ-2

время горения замедлителя запала 3,2—4,2 секунды.

Изображения на Викискладе?: РГД-5

РГД-5 (ручная граната, дистанционная, Индекс ГРАУ — 57-Г-717) — советская наступательная ручная граната, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве. Цели граната достигает за счёт броска рукой. Дистанционного действия — означает, что граната взорвётся через определённое время (3,2—4,2 секунды) после того, как её выпустят, независимо от иных условий. Наступательного типа — означает, что осколки гранаты имеют небольшую массу и летят на дальность меньшую, чем возможная дальность броска.

Внешне граната имеет овальный корпус из тонкой стали. Обтекаемый корпус собран из верхней и нижней частей, каждая из которых включает внешнюю оболочку и вкладыш. Отверстие для запала при хранении закрывается пластмассовой пробкой. Масса гранаты с запалом 310 г. Заряд взрывчатого вещества — тротил массой 110 граммов. Дальность разлёта осколков — 30 метров.

Запал гранаты универсальный, подходящий также к гранатам РГ-42 и Ф-1. Марка запала: УЗРГ, УЗРГМ (со второй половины 1950-х годов), или УЗРГМ-2. Все эти запалы взаимозаменяемы.

РГД-5 и запал для неё. Отверстие для запала в корпусе гранаты закрыто пластмассовой пробкой, чтобы не попадала грязь.

Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть чеку. Граната может продолжать оставаться в руке сколько угодно, так как пока не отпущен рычаг, ударник запала не может разбить капсюль. После выбора момента броска и цели бросить гранату в цель. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2−4,2 секунды произойдёт взрыв.

Граната РГД-5 принята на вооружение в 1954 году, взамен наступательной гранаты РГ-42. Опыт Второй мировой войны показал, что дальность разлёта осколков РГ-42 иногда превышал дальность броска, создавая угрозу поражения метателя.

Учебно-имитационная модификация гранаты называется УРГ-Н (учебная ручная граната — наступательная).

См. также

Литература

  1. Александрова Е. Ручные наступательные гранаты РГД-5 и РГН // Томский вестник. — 2001. — Т. 139.

Ссылки

dik.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
