САУ Мста-С 2С19 — 152-мм самоходная гаубица
| Калибр | 152 мм |
| Максимальная дальность стрельбы | 29 км |
| Запас хода по шоссе | 500 км |
| Боевая масса | 42 т |
САУ Мста-С (2С19) — современная российская 152-мм дивизионная самоходная гаубица.
САУ предназначенна для уничтожения артиллерии, бронированной техники и живой силы противника с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта.
Cамоходная гаубица 2С19 «Мста-С» (объект 316, НАТО — M1990 «Farm»)
Разработана на Уральском заводе транспортного машиностроения. Главный конструктор САУ — Ю. В. Томашов, 152-мм орудия 2А64 — Г. И. Сергеев.
Гаубица Мста-С создавалась в качестве замены 152-мм самоходных гаубиц 2С3 «Акация» и была принята на вооружение в 1989 году. Первая демонстрация отмечена на авиасалоне в Жуковском в августе 1992 года.
Модификации
Сравнительная таблица ТТХ различных модификаций САУ 2С19
| 2С19 | 2С19М (2С33) | 2С19М1 | 2С19М1-155 | 2С19М2 | |
| Начало серийного производства | 1988 | отменена | 2000-е | экспортная | 2012 |
| Боевая масса, т | 42 | 42 | 42 | 43 | 43,24 |
| Индекс орудия | 2А64 | 2А79 | М3-158 | 2А64М2 | |
| Калибр орудия, мм | 152,4 | 152,4 | 152,4 | 155 | 152,4 |
| Длина ствола, клб | 47 | 47 | 52 | 47 | |
| Углы ВН, град | -4…+68 | -4…+70 | -4…+68 | -4…+70 | |
| Скорострельность, выстр./мин | 7…8 | более 10 | 8 | 6…8 | 10 |
| Возимый боезапас, выстр. | 50 | 50 | 50 | 45 | 50 |
| Максимальная дальность стрельбы ОФС, км | 24,7 | более 30 | 24,7 | 30 | |
| Максимальная дальность стрельбы АР ОФС, км | 29 | более 40 | 29 | 41 | 29 |
| Максимальная дальность стрельбы УАС, км | 25 | 25 | 25 | 25 | 25 |
| Радиостанция | Р-173 | Р-173 | |||
| Аппаратура внутренней связи | 1В116 | 1В116 |
Серийное производство САУ 2С19 было развёрнуто в 1988 году (то есть до официального принятия на вооружение).
Практически сразу после принятия на вооружение были начаты работы по модернизации — проект 2С30 «Исеть», а в начале 1990-х годов для ликвидации отставания дивизионной артиллерии России от артиллерии стран НАТО была начата разработка новой модификации 2С19 под наименованием 2С33 «Мста-СМ» (2С19М). «Мста-СМ» по сравнению с базовым вариантом обладала увеличенной в 1,4 раза скорострельностью, дальность стрельбы осколочно-фугасным снарядом составляла более 30 км, а активно-реактивным — более 40 км. В целом по своему боевому потенциалу САУ 2С33 «Мста-СМ» превосходила советские системы предыдущих поколений в 4—5 раз.
Проведённые в 3 ЦНИИ научно-исследовательские работы «Прощание-2», «Прощание-3» и «Прощание-АД» показали, что дальнейшее развитие системы артиллерийского вооружения Советской (а затем и Российской) армии должны были строиться на базе двух артиллерийских комплексов: самоходного артиллерийского орудия 2С31 «Вена» и самоходной гаубицы 2С33 «Мста-СМ». В связи с началом работ по новой перспективной самоходной гаубице 2С35 «Коалиция-СВ» работы по «Мсте-СМ» были остановлены. При выполнении научно-исследовательской работы на базе САУ 2С19 был изготовлен экспериментальный образец артиллерийской системы. Вместо гаубицы 2А64 на САУ была установлена двухствольная гаубица с баллистикой перспективной 152-мм артиллерийской установки «Коалиция».
Параллельно с созданием новой системы 2С33, велись работы по совершенствованию уже изготовленных и эксплуатировавшихся в войсках самоходных гаубиц 2С19. Результаты боевых действий в Чечне, а также попытка вывода 2С19 на внешний рынок показали отсталость системы управления наведением орудия. С 1998 года начались работы по оснащению автоматизированными средствами управления наведения орудия ранее принятых и состоявших на вооружении артиллерийских систем Российской армии. Модифицированная версия самоходной гаубицы «Мста-С», оснащённая автоматизированной системой управления наведением и огнём «Успех-С», получила обозначение 2С19М1. К 2002 году завершилась разработка комплекса программного обеспечения, предназначенного для корректирования и расчёта установок стрельбы в реальном времени для САУ 2С31 и 2С19М1. А к началу 2008 года самоходные гаубицы 2С19М1 были приняты на вооружение и начали поступать на вооружение РВиА Российской армии. Стоимость модернизированной САУ 2С19М1 составляет около 3 млн долларов. Помимо основного варианта, предназначенного для Российской армии, на Уральском заводе транспортного машиностроения совместно с Мотовилихинскими заводами был разработан экспортный вариант САУ 2С19М1, получивший неофициальное наименование 2С19М1-155, предназначенный для потенциальных иностранных заказчиков, имеющих на вооружении снаряды калибра 155 мм.
В декабре 2012 года появились сведения о дальнейшей модернизации САУ «Мста-С», получившей обозначение 2С19М2. ЦКБ «Титан» разработало модернизированную 152-мм гаубицу 2А64М2 с повышенной скорострельностью и эффективностью огня, а также лучшими эксплуатационными свойствами.
САУ 2С19М2 оснащаются новой автоматизированной СУО и системой навигации, также была повышена максимальная скорострельность до 10 выстрелов в минуту и реализована функция «одновременного огневого налёта», которая позволяет поражать цель одновременно несколькими снарядами, выпущенными из одной САУ и находящимися на разных траекториях полёта. Для защиты от высокоточного оружия используется комплект «Накидка», который снижает заметность САУ в радиолокационном и тепловом диапазонах. Государственные испытания 2С19М2 завершены в августе 2012 года, на ПО «Баррикады» начато серийное производство гаубицы 2А64М2. 26 июня 2013 года пресс-служба ЮВО сообщила про поставку первой партии, состоящей из более чем 35 единиц САУ 2С19М2 «Мста-С».
Возимый самой САУ боекомплект составляет до 50 выстрелов, но для снабжения самоходных гаубиц 2С19 БК в 2013 году конструкторским бюро НИИ «Буревестник» на базе КамАЗ-6560 была разработана универсальная транспортно-загрузочная машина 2Ф66-1, способная перевозить боекомплект более 90 выстрелов, а время загрузки САУ занимает менее 15 минут.

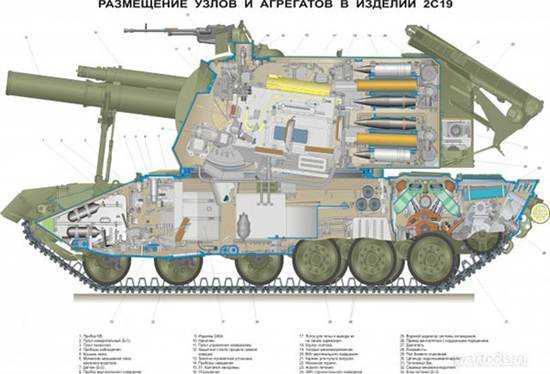

Конструкция

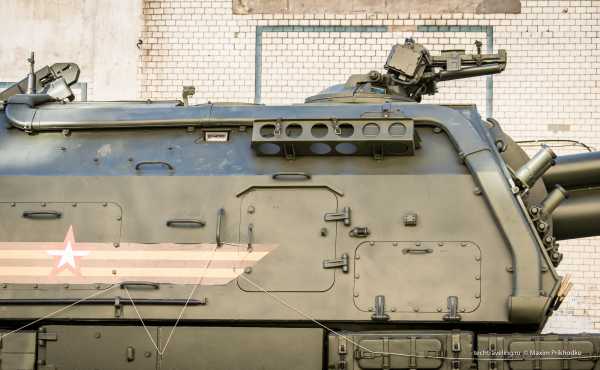

Броневой корпус и башня

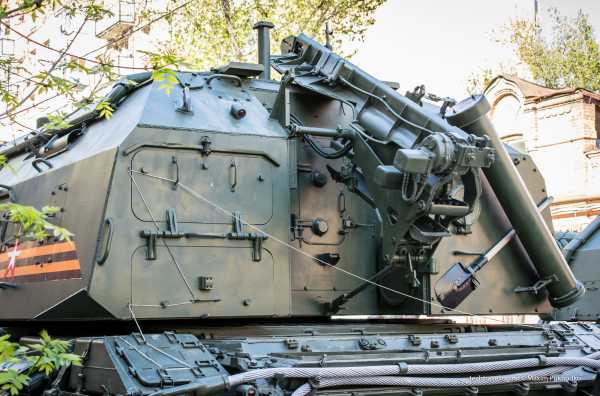

Самоходная гаубица 2С19 «Мста-С» выполнена по башенной схеме. Корпус машины по геометрии подобен корпусу танка Т-72, сварен из стальных броневых катанных листов и разделён на три отделения: отделение управления, боевое и силовое (моторно-трансмиссионное). В передней части по середине корпуса расположено место механика-водителя с органами управления шасси. В средней части располагается боевое отделение. На крыше корпуса на шариковый погон диаметром 2444 мм установлена сварная башня. Масса башни без боекомплекта составляет 13,5 тонн. В башне установлено орудие 2А64, а также места экипажа. По правому борту в передней части башни размещается сидение командира, по левому борту в передней части башни установлено сидение наводчика и прицельные приспособления. За наводчиком и командиром размещены два места для заряжающих САУ. Место командира оборудовано поворотной башенкой, установленной на крыше башни, по своей конструкции аналогичной башенкам командира танков Т-64 и Т-80. В кормовой части башни установлены два механизированных конвейера с зарядами и снарядами. Под башней на днище корпуса расположена вращающаяся платформа пола, закреплённая к погону четырьмя трубами. Подача в укладки может осуществляться с грунта через специальный механизированный подающий лоток, расположенный снаружи на корме башни. В кормовой части корпуса САУ находится моторно-трансмиссионное отделение, аналогичное таковому на танке Т-72. Бронирование САУ 2С19 обеспечивает противопульную и противоосколочную защиту экипажа. Толщина листов корпуса и башни составляет 15 мм.
Вооружение

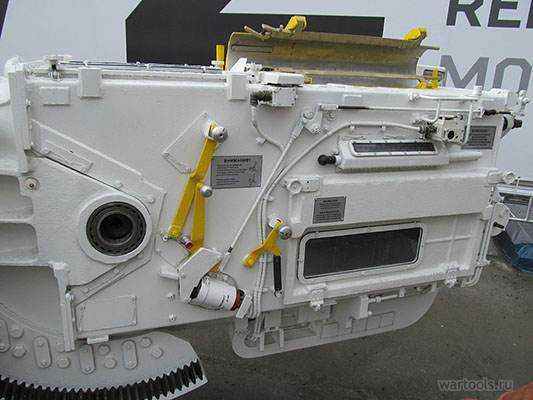

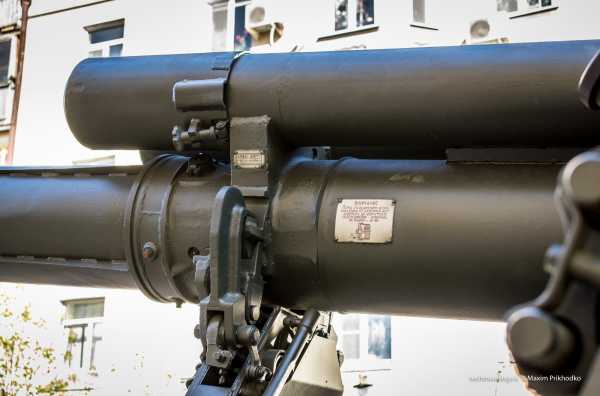

Основным вооружением САУ 2С19 является 152-мм гаубица 2А64. Орудие полностью унифицировано по баллистическим характеристикам и используемым боеприпасам со 152-мм буксируемой гаубицей 2А65. Основными узлами орудия 2А64 являются ствол, затвор, электрооборудование, досылатель, противооткатные устройства, люлька, ограждение, уравновешивающий и подъёмный механизмы. Ствол орудия представляет собой трубу-моноблок соединённую с казёнником, в передней части ствола находится эжектор, на дульном срезе трубы закреплён дульный тормоз. В казённике расположен вертикально-клиновой затвор с полуавтоматикой копирного типа. Выстрел из орудия может производиться как вручную, так и электроспуском. Копирная полуавтоматика затвора предназначена для открывания затвора при накате после выстрела орудия. Люлька сварная обойменного типа, в люльке закрепляется сектор подъёмного механизма. В задней части люльки болтовым соединением закреплено ограждение. На ограждении размещены элементы ударно-спускового механизма, досылатель, линейка для измерения длины отката, а также механизм блокировки спуска. Электромеханический досылатель снаряда и заряда, а также механизм удаления стреляной гильзы, предназначены для облегчения работы заряжающего. Противооткатные устройства состоят из веретённо-модераторного тормоза отката, цилиндр которого закреплён в казённике орудия, и из пневматического накатника, заполненного азотом. Подъёмный механизм секторного типа, обеспечивает наведение орудия в диапазоне углов от -4 до +68 град по вертикали. Подъём орудия может осуществляться как вручную маховиком, так и с помощью электродвигателя. Пневматический уравновешивающий механизм служит для компенсации момента неуравновешенности качающейся части орудия.
Возимый боекомплект САУ 2С19 составляет 50 штатных выстрелов, однако в зависимости от перевозимого количества управляемых снарядов «Краснополь» возможны следующие варианты: 42 штатных выстрела и 4 снаряда 3ОФ39, 47 штатных и 3 снаряда 3ОФ39, 39 штатных выстрелов и 7 снарядов 3ОФ39.
В основной боекомплект самоходной гаубицы 2C19 входят осколочно-фугасные снаряды 3ОФ45 с максимальной дальностью стрельбы в 24,7 км, снаряды 3ОФ64 с улучшенной эффективностью действия, осколочно-фугасные снаряды 3ОФ61 с газогенератором донного вдува, а также новые кассетные снаряды 3-О-23. Штатный боекомплект САУ 2С19 составляют 20 осколочно-фугасных и 30 активно-реактивных снарядов. В настоящее время для 2С19 разработаны корректируемые снаряды «Сантиметр» и «Краснополь», для поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ, а также модернизированные управляемые снаряды «Краснополь-М1» с увеличенной дальностью стрельбы и уменьшенными массогабаритными характеристиками, благодаря чему снаряды «Краснополь-М1» возможно размещать в штатных боеукладках САУ без уменьшения основного возимого боекомплекта. Кроме того, предусмотрено использование осветительных, целеуказательных и ядерных снарядов, а также снарядов постановщиков радиопомех. Возможно использование всей номенклатуры боеприпасов, предназначенных для 152-мм гаубиц 2С3 и Д-20. Дополнительно САУ 2С19 оборудована 12,7-мм зенитным пулемётом НСВТ. Пулемёт установлен на вращающейся башенке командира САУ, углы вертикального наведения составляют от ?3 град до +70 град, а горизонтального — от 9 град влево до 255 град вправо. Для личного оружия расчёта гаубицы предусмотрены пять креплений под автоматы АКС-74, а также крепление для сигнального пистолета. В возимый боекомплект дополнительного вооружения входят 300 патронов для пулемёта, 900 патронов для автоматов, 18 ракет к сигнальному пистолету и 20 ручных гранат Ф-1.
Средства наблюдения и связи

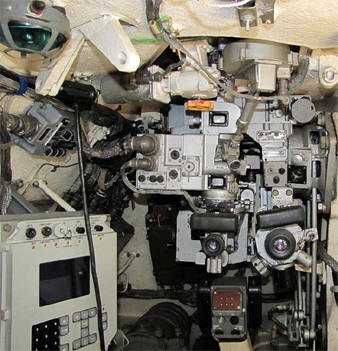

Для наведения орудия, осуществления разведки местности днём и в ночной период времени, в командирской башенке установлен комбинированный прицел ТКН-3В с прожектором ОУ-3ГКУМ. Для стрельбы из зенитного пулемёта установлен прицел ПЗУ-5. Место наводчика оборудовано артиллерийским панорамным прицелом 1П22 для стрельбы с закрытых огневых позиций и прицелом прямой наводки 1П23 для ведения огня по наблюдаемым целям. Место механика водителя оборудовано тремя призменными приборами наблюдения ТНПО-160, а также прибором ночного видения ТВНЕ-4Б для вождения в ночных условиях. Для очистки смотровых и прицельных приспособлений САУ 2С19 оборудована специальной пневматической системой очистки.
Внешняя радиосвязь поддерживается радиостанцией Р-173. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 20 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи 1В116, рассчитанную на 7 абонентов.
Специальное оборудование
2С19 «Мста-С» оснащена системой 1В124 для автоматизированного управления наведением орудия в вертикальной плоскости и механизированного наведения в горизонтальной плоскости, а также для восстановления наводки после выстрела. В состав системы 1В124 входит автоматизированный прицел 1П22, аппаратура управления 1В122 и приводы наведения 2Э46. Аппаратура 1В122 позволяет принимать и отображать информацию об установках стрельбы, поступающую с машины старшего офицера батареи как по радио- так и по проводному каналу связи. Для маскировки и постановки дымовых завес на лобовом листе башни САУ 2С19 размещены 6 гранатомётов системы 902В для стрельбы 81-мм дымовыми гранатами.
Двигатель и трансмиссия
В 2С19 установлен V-образный 12-цилиндровый четырёхтактный дизельный двигатель В-84А жидкостного охлаждения с наддувом мощностью 780 л.с. Кроме дизельного топлива, двигатель имеет возможность работы на керосине марок ТС-1, Т-1 и Т-2.
Трансмиссия механическая, двухпоточная, с планетарным механизмом поворота. Имеет семь передних и одну заднюю передачу. Максимальная скорость движения на седьмой передней передаче составляет 60 км/ч.
Ходовая часть

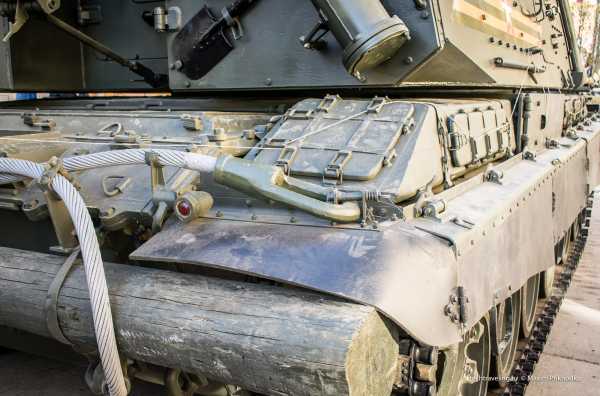

Ходовая часть 2С19 максимально унифицирована с танком Т-80 и состоит из шести пар обрезиненных опорных и пяти пар поддерживающих катков. В задней части машины находятся ведущие колёса, в передней — направляющие. Подвеска 2С19 — индивидуальная торсионная. На первом, втором и шестом опорных катках установлены гидропневматические амортизаторы.
| 2С19 | Т-80 | |
| Число траков в гусенице, шт. | 86 | 80 |
| Масса трака, кг | 15,6 | 22 |
| Масса ведущего колеса, кг | 181,9 | 188 |
| Масса направляющего колеса, кг | 228 | 230 |
| Количество опорных катков, шт | 12 | 12 |
| Масса опорного катка, кг | 115 | более 156 |
| Количество поддерживающих катков, шт | 10 | 10 |
| Масса поддерживающего катка, кг | 16,8 | 12 |
| Масса заправленного гидроамортизатора, кг | 27,5 | 30 |
Машины на базе 2С19
В середине 1980-х годов параллельно с созданием буксируемой гаубицы «Мста-Б» и самоходной гаубицы «Мста-С» на гусеничном шасси, решением военно-промышленной комиссии от 14 августа 1985 года и приказом Министра обороны СССР от 30 августа 1985 года была начата разработка колёсного варианта артиллерийской системы «Мста» на базе грузового автомобиля КрАЗ-6316, получившая обозначение 2С21 «Мста-К». Использовать такой вариант САУ предполагалось с огневых позиций, которые были привязаны к рокадным дорогам. В ходе испытаний изготовленных образцов выявились значительные недостатки системы, требовавшие серьёзной доработки шасси САУ. Министерство автомобильной промышленности СССР сочло такие доработки нецелесообразными, поэтому распоряжением военно-промышленной комиссии от 17 сентября 1987 года работы по колёсному варианту САУ «Мста» были прекращены.

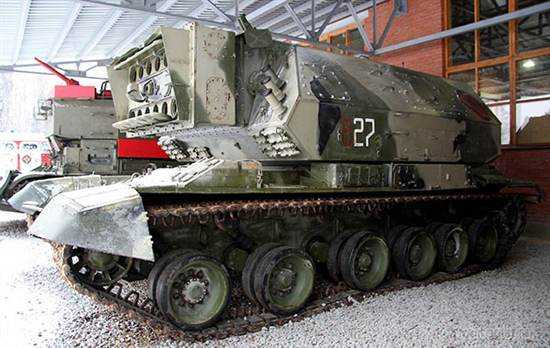

В начале 1990-х годов в НПО «Астрофизика» на базе САУ 2С19 под руководством Н. Д. Устинова был разработан автономный комплекс специального вооружения 1К17 «Сжатие». По сравнению с 2С19 башня боевой машины 1К17 была значительно увеличена для размещения оптико-электронного оборудования. В передней части башни вместо орудия был установлен оптический блок, состоявший из 15 объективов. Комплекс 1К17 был официально принят на вооружение в 1992 году, однако из-за сокращения финансирования и тяжёлого экономического положения России серийное производство комплекса «Сжатие» начато не было.

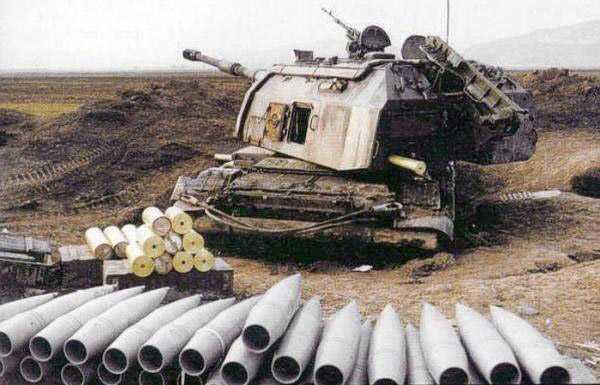

Боевое применение
Боевое крещение самоходная гаубица 2С19 приняла во время Первой чеченской кампании. «Мста-С» показала себя как манёвренная установка с высокой точностью стрельбы, но выявились и недостатки и самый главный из них — устаревшая система управления наведением орудия. Повторное применение САУ 2С19 состоялось во время Второй чеченской кампании.
По результатам боевого применения и с учётом выявленных недостатков была разработана модифицированная версия — 2С19М1.
Во время эфиопо-эритрейского конфликта 10 единиц САУ 2С19 использовались Эфиопией. Боевое применение САУ 2С19 показало её эффективность, так одним точным ударом по колонне эритрейские войска были приведены к полной дезорганизации, а атака эфиопских 2С19 была воспринята как авианалёт. Причиной являлась большая дистанция огня, из-за чего эритрейские войска не слышали звуки выстрелов самоходных гаубиц 2С19.
В августе 2008 года во время Войны в Южной Осетии в зону военного конфликта были введены войска 58-й армии и приданных ей подразделений, в штатном расписании которых числилось суммарно 70 САУ 2С19, однако имело ли место применение этих самоходных гаубиц, доподлинно неизвестно. В 2014 году в ходе Вооружённого конфликта на востоке Украины САУ 2С19 использовались украинскими войсками.
Оценка машины
| 2С3 | 2С19 (2С19М2) | 2С33 | |
| Год принятия на вооружение | 1971 | 1989 (2012) | отменена |
| Боевая масса, т | 27,5 | 42,0 (43,24) | 42,0 |
| Экипаж, чел | 4 | 5 | 5 |
| Марка орудия, мм | 2А33 | 2А64 | 2А79 |
| Длина ствола, клб | 28 | 47 | |
| Углы ВН, град | -4…+60 | -4…+68 | -4…+70 |
| Углы ГН, град | 360 | 360 | 360 |
| Возимый боезапас, выстр. | 46 | 50 | 50 |
| Максимальная дальность стрельбы ОФС, км | 17,4 | 24,7 | более 30 |
| Максимальная дальность стрельбы АР ОФС, км | 20,5 | 29 | более 40 |
| Максимальная дальность стрельбы УАС, км | 20 | 25 | 25 |
| Масса ОФС, кг | 43,56 | 43,56 | |
| Боевая скорострельность, выстр./мин | 1,9-3,5 | 7-8 (10) | более 10 |
| Калибр зенитного пулемёта, мм | 7,62 | 12,7 | 12,7 |
| Максимальная скорость по шоссе, км/ч | 60 | 60 | 60 |
САУ 2С19 была принята на вооружение в 1989 году для замены САУ предыдущего поколения 2С3. По сравнению с «Акацией», «Мста-С» обладает существенно увеличенной дальностью стрельбы осколочно-фугасным снарядом (24,7 км против 17,4) и активно-реактивным снарядом (29,06 км против 20,5) и повышенной скорострельность (7—8 выстрелов в минуту у базовой 2С19, против 1,9—3,5 у 2С3). Кроме того, в боекомплект 2С19 входят снаряды повышенного могущества. Снаряд 3ОФ45 по своей эффективности действия превосходит снаряд 3ОФ25 в 1,2—1,3 раза, а снаряды 3ОФ61 и 3ОФ64 превосходят 3ОФ45 в 1,3—1,5 раза. Однако, несмотря на очевидные преимущества 2С19, в Российских войсках предпочтение отдаётся самоходным гаубицам 2С3. Причиной является большая простота в эксплуатации, а также меньшее время, затрачиваемое на подготовку расчёта САУ 2С3.
| СССР 2С19 | ФРГ/Италия/Великобритания SP70 | Франция AuF.1T | США М109А6 | Великобритания AS-90 | |
| Начало серийного производства | 1988 | 1985 (отменён) | 1988 | 1991 | 1992 |
| Боевая масса, т | 42 | 43,5 | 42 | 28,9 | 45 |
| Экипаж, чел | 5 | 5 | 4 | 6 | 5 |
| Калибр орудия, мм | 152,4 | 155 | 155 | 155 | 155 |
| Длина ствола, клб | 47 | 39 | 39 | 39 | 39 |
| Углы ВН, град | -4…+68 | -4…+66 | -3…+75 | -5…+70 | |
| Углы ГН, град | 360 | 360 | 360 | 360 | 360 |
| Возимый боезапас, выстр. | 50 | 36 | 42 | 39 | 48 |
| Максимальная дальность стрельбы ОФС, км | 24,7 | 24 | 23 | 22 | 24,7 |
| Максимальная дальность стрельбы АР ОФС, км | 29 | 30 | 30 | 30 | 30 |
| Максимальная дальность стрельбы УАС, км | 20 | 20 | 20 | 20 | 20 |
| Масса ОФС, кг | 43,56 | 43,88 | 43,88 | 43,88 | 43,88 |
| Боевая скорострельность, выстр./мин | 7-8 | до 6 | до 8 | 1-4 | до 6 |
| Калибр зенитного пулемёта, мм | 12,7 | 7,62 | 7,62 | 12,7 | 7,62 |
| Максимальная скорость по шоссе, км/ч | 60 | 68 | 60 | 61 | 53 |
| Запас хода по шоссе, км | 500 | 420 | 450 | 299 | 420 |
Основным конкурентом со стороны стран НАТО на момент разработки для 2С19 считался международный проект 155-мм самоходной гаубицы PzH-70 (SP70). В целом по своим характеристикам САУ «Мста-С» не уступала SP70. Единственным явным преимуществом была защита корпуса и башни SP70 от стрелкового оружия калибром вплоть до 14,5 мм. В 1982 году САУ SP70 прошли обширные испытания по программе ФРГ, после чего были направлены на войсковые испытания в страны-разработчики. К 1985 году планировалось организовать серийное производство, а первые серийные САУ должны были поступить в сухопутные войска в 1987 году. Общий выпуск должен был составить 640 единиц, 400 из которых предназначались для поставок в бундесвер. В 1986 году из проекта вышла Великобритания. Кроме того, постоянно возраставшая стоимость и сокращение серийного заказа привели к закрытию проекта и отказу от SP70.
Опыт работ по SP70 был применён при разработке модернизации французской самоходной гаубицы AMX-30 AuF.1. Самоходная гаубица получила усовершенствованный механизм заряжания с увеличенной до 8 выстрелов в минуту скорострельностью и была принята на вооружение Франции в 1988 году под обозначением AuF.1T. По сравнению с 2С19 экипаж французской САУ состоит из 4 человек, по остальным характеристикам AuF.1T и 2С19 приблизительно соответствуют друг другу. Великобританией был разработан собственный проект 155-мм самоходной гаубицы, получивший обозначение AS-90. Первые проработки были начаты в 1982 году, а к 1986 году был изготовлен опытный образец. Окончательное решение о дальнейших работах над AS-90 было принято после выхода Великобритании из международного проекта SP70. AS-90, так же как и SP70, в качестве основного вооружения использует артиллерийскую часть буксируемой гаубицы FH70. Серийное производство AS90 было начато в 1992 году, всего было изготовлено 179 самоходных гаубиц.
В США к 1991 году были завершены работы над последней серийной модификацией САУ M109, получившей обозначение M109A6 «Paladin». По сравнению с предыдущими модификациями M109A6 получила новую башню с улучшенной защитой и новый комплект бортового оборудования. По сравнению с «Мстой-С» самоходная гаубица M109A6 имеет сопоставимую дальность стрельбы, однако по остальным критическим параметрам (таким как запас хода и максимальная скорострельность) существенно уступает САУ 2С19 и не может обеспечить приемлемый режим огня, необходимый для подавления сил противника в современных условиях боя.
| Россия 2С19М2 | Германия PzH 2000 | США ХМ2001 | Китай PLZ-05 | Великобритания AS-90 «Braveheart» | |
| Начало серийного производства | 2012 | 2000 | 2006 (отменён) | 2007 | 1998 |
| Боевая масса, т | 43,24 | 55,33 | 43,64 | 43 | 45 |
| Экипаж. чел. | 5 | 5 | 3 | 4 | 5 |
| Калибр орудия, мм | 152,4 | 155 | 155 | 155 | 155 |
| Длина ствола, клб | 47 | 52 | 56 | 52 | 52 |
| Углы ВН, град | -4…+68 | -2,5…+65 | -3…+75 | -3…+68 | -5…+70 |
| Углы ГН, град | 360 | 360 | 360 | 360 | 360 |
| Возимый боезапас, выстр. | 50 | 60 | 50 | 30 | 48 |
| Максимальная дальность стрельбы ОФС, км | 24,7 | 30 | 39 | 30 | |
| Максимальная дальность стрельбы АР ОФС, км | 29 | 40 | более 40 | 53 | 41 |
| Максимальная дальность стрельбы УАС, км | 25 | 57 | 25 | ||
| Боевая скорострельность, выстр./мин | 10 | 10 | 10-12 | до 8 | до 6 |
| Калибр зенитного пулемёта, мм | 12,7 | 7,62 | 12,7 | 12,7 | 7,62 |
| Максимальная скорость по шоссе, км/ч | 60 | 60 | 67 | 65 | 53 |
| Запас хода по шоссе, км | 600 | 420 | 405 | 450 | 420 |
После принятия в начале 1990-х годов странами-участницами НАТО «Совместного меморандума о баллистике» рядом государств были начаты работы по созданию новых САУ или модернизации уже существующих самоходных артиллерийских установок с оснащением 155-мм стволом длиной 52 калибра и объёмом зарядной каморы в 23 литра. К 1998 году в ФРГ было развёрнуто серийное производство самоходных гаубиц PzH 2000, созданных на базе ранее отменённого проекта PzH 70. В отличие от предшественника PzH 2000 вооружена орудием с новой баллистикой, что позволило увеличить дальность стрельбы снарядами L15A2 до 30 км, а активно-реактивными снарядами ERFB-BB до 41 км. Кроме того, скорострельность была увеличена до 8—10 выстрелов в минуту. В Великобритании была разработана модифицированная версия AS-90 с установкой нового орудия, получившая обозначение «Braveheart», серийное производство данной модификации было начато в 1998 году, однако полностью самоходные гаубицы AS-90 со старой баллистикой заменены в войсках не были.
В 1994 году в США была начата разработка принципиально новой самоходной гаубицы XM2001 «Crusader» для замены САУ M109 и её модификаций. САУ XM2001 имела новое 155-мм орудие длиной 56 калибров с увеличенной дальностью стрельбы и скорострельностью на уровне 10—12 выстрелов за первую минуту. Экипаж составлял 3 человека, а весь процесс заряжания был полностью автоматизирован. В 2006 году планировалось начать мелкосерийное производство, а в 2007 году — массовое, однако из-за высокой стоимости и недостаточной мобильности САУ, проект «Crusader» был закрыт.
Первая демонстрация макета САУ 2С19 была проведена в 1990 году в Маниле. На выставке IDEX-93 в Абу-Даби в 1993 году на показательном выступлении «Мста» поразила управляемыми снарядами «Краснополь» 38 целей из 40 с дистанции 15 км. В ходе демонстраций были выявлены как преимущества (высокая скорострельность, сравнительно большой возимый боекомплект), так и серьёзные недостатки, основными из которых являлись максимальная дальность стрельбы и устаревшая система управления огнём. Данные недостатки оказали существенное негативное влияние в продвижении 2С19 на рынок экспортных поставок вооружений.
Специально для иностранных заказчиков к 2001 году была разработана модифицированная версия 2С19М1-155, оснащённая новой автоматизированной системой управления наведением орудия и орудием калибра 155 мм под стандарт НАТО. Интерес к данной модификации был проявлен со стороны ряда иностранных государств. В России для ликвидации отставания от западных аналогов была начата работа над глубокой модернизацией САУ 2С19 под обозначением 2С33, однако до серийного производства она доведена не была.
В настоящее время конструкция самоходной гаубицы 2С19 претерпела ряд существенный изменений. В новой модификации увеличена скорострельность, введён режим «одновременного огневого налёта» и установлен комплект бортового оборудования для интеграции в единую систему управления тактического звена. Комплекс этих мер позволяет использовать САУ 2С19М2 в качестве основной ударной единицы артиллерии бригадного звена Российской армии на ближайшую перспективу. В то же время в современных условиях боя максимальная дальность стрельбы самоходной гаубицы должна составлять 40—45 км. Данный параметр является недостижимым для устаревшего баллистического решения, используемого в «Мсте-С». Поэтому по плану перевооружения Российской армии к началу 2020 года устаревшие самоходные гаубицы 2С19 будут заменены на новые САУ 2С35 «Коалиция-СВ».
Характеристики (ТТХ) 2С19 «Мста-С»
-Боевая масса, т: 42
-Компоновочная схема: заднемоторная
-Экипаж, чел.: 5
Размеры:
-Длина корпуса, мм: 6040
-Длина с пушкой вперёд, мм: 11 917
-Ширина корпуса, мм: 3380
-Высота, мм: 3350
-База, мм: 4520
-Колея, мм: 2800
-Клиренс, мм: 450
Бронирование:
-Тип брони: гомогенная стальная
-Вооружение:
-Калибр и марка пушки: 152-мм 2А64
-Тип пушки: нарезная гаубица
-Длина ствола, калибров: 47
-Боекомплект пушки: 50
-Углы ВН, град.: -4…+68 град
-Углы ГН, град.: 360 град
-Дальность стрельбы, км: 6,5…29,06
-Прицелы: 1П22, 1П23, ПЗУ-5
-Пулемёты: 1 х 12,7-мм НСВТ
Подвижность:
—Двигатель: Производитель: ЧТЗ. Марка: В-84А. Тип: дизельный. Максимальная мощность: 780 л.с. (573 5 кВт ). Конфигурация: V12. Цилиндров: 12. Расход топлива при смешанном цикле: 240…450 л/100 км. Охлаждение: жидкостное. Тактность (число тактов): 4. Рекомендованное топливо: ДЛ-0,2-40, ДЗ-0,2 минус 35, ДА-0,2, ТС-1, Т-1, Т-2.
-Скорость по шоссе, км/ч: 60
-Запас хода по шоссе, км: 500
-Ёмкость топливных баков, л: 1300
-Удельная мощность, л. с./т: 19
-Тип подвески: индивидуальная, торсионная
-Удельное давление на грунт, кг/кв.см.: 0,87
-Преодолеваемый подъём, град.: 25 град
-Преодолеваемая стенка, м: 0,5
-Преодолеваемый ров, м: 2,6—2,8
-Преодолеваемый брод, м: 1,2 (5 с ОПВТ)
| Калибр | 152 мм |
| Максимальная дальность стрельбы | 29 км |
| Запас хода по шоссе | 500 км |
| Боевая масса | 42 т |
wartools.ru
Тест-драйв самоходной гаубицы 2С19 Мста-С
Минобороны России после прихода нового министра стало всё больше открываться людям. Это проявляется и в том, что на военные объекты начали пускать не только военных. А после не очень длительных согласований на один из самых закрытых танковых полигонов Западного военного округа (ЗВО) допустили и нас, журналистов вполне мирного интернет-издания. Точки пересекающихся интересов нашлись быстро: у армии есть самоходная техника, которая интересна и нам как журналистам-транспортникам, и читателям, которые перед любым самодвижущимся экипажем готовы снять шляпу. Особенно если он украшен пушкой или пулеметом.
Причем нас с фотографом не только пустили на полигон, но и допустили до «руля» очень грозного оружия – самоходной гаубицы крупного калибра. Пальнуть, правда, не дали. Да мы и не просили: всё же Москва недалеко, а заряд из пушки этой летит почти на 30 верст.
Не каждый день с той стороны трубки ты слышишь: «Привет, тут есть возможность посмотреть бронетехнику и даже покататься на ней, хочешь?» Конечно, о чем речь?! Щенячья радость сменяется томительным многодневным ожиданием. Спустя несколько дней все подтверждено: впереди ворота полигона Головеньки и суровые военные парни. Под их сопровождением двигаемся через лес по бетонным плитам и въезжаем в рай для танкистов: изрытая гусеницами целина, полосы препятствий, рвы, огневые позиции и танки, большое количество бронетехники. В итоге перед нами громила 2С19М1, а точнее, самоходная артиллерийская установка (САУ) «Мста-С»: 42 тонны абсолютного превосходства и огневой мощи почти в три с половиной метра высотой. Внушает….
Корреспондент Kolesa.ru Андрей Минеев
Гибрид танка и пушки
Итак, объект нашего сегодняшнего знакомства – самоходная гаубица «Мста-С». Для человека непосвященного в тонкости военной науки это что-то вроде танка; внешне, по крайней мере. На самом же деле это не танк, хотя и выглядит похоже. Да, есть гусеницы, поворачивающаяся башня с пушкой, броня, пулемет… И на этом, пожалуй, все аналогии заканчиваются. На самом же деле отличие танка от самоходной артиллерийской установки (САУ) – в их предназначении. Танки делаются для участия в боях, в том числе ближних: подавления вражеских огневых точек, уничтожения пехоты и танков противника на минимальном расстоянии. Отсюда и короткая пушка, и крепкая броня, выдерживающая выстрел из артиллерийского орудия.
САУ в ближних боях, как правило, не участвует. Сущность ее отражена в названии: это пушка, которая может передвигаться самостоятельно. Ее не надо буксировать автомобилем или лошадьми, как то было раньше. Ведь пушка эта настолько огромна и тяжела, что не каждый грузовик сможет ее с места сдвинуть, особенно по грунту. САУ редко располагаются на передовых позициях, чаще стреляя из прифронтовой полосы. Они могут себе это позволить, ведь выпущенные ими заряды летят на 20 и более километров! И если не бывают на передовых, то и защищать от снарядов борта не обязательно – так установка будет легче, быстрее и маневреннее. Боковая броня защищает экипаж лишь от осколков гранат и снарядов. Ну, и пуль, конечно – некрупного калибра.
САУ относится не к танковым войскам, а к артиллерии. Однако артиллеристы, несущие на ней службу, должны быть немного и танкистами. Для работы в горах пушка может подниматься на 68 градусов, о которых любому танку можно только мечтать. А для стрельбы по целям ниже себя пушка «Мста-С» может опуститься на 4 градуса ниже линии горизонта.

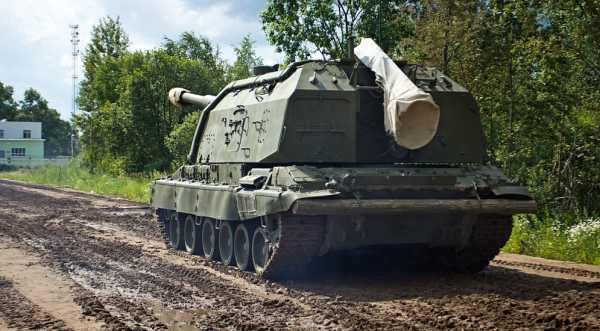

Прежде чем залезть на броню «Мста-С» мы насладились ее проделками снаружи. Молодые лейтенанты, недавние выпускники Санкт-Петербургского военного ВУЗа, продемонстрировали ее способности на пересеченном грунте. Если наблюдать за ней взглядом стороннего гражданского человека, то можно сказать просто и коротко: впечатляет! Уже один запуск двигателя, заставляющий мелко вибрировать не только разных тварей дрожащих, но и саму землю, не может не вызывать уважения к себе.
Первые клубы дыма, как и у всякого холодного дизеля, окутывают САУ и всё соседствующее с нею густой завесой. Которая, впрочем, вскоре рассеивается. Но если процесс холодного пуска, сопровождающийся выпуском большого количества густого дыма, так раздражает на гражданке, то в армии это можно расценить лишь как плюс: маскировка никогда не бывает лишней. Как только дым рассеется, «Мста-С» там уже может и не оказаться!
Танковый полигон больше, чем что-либо другое, подходит для испытаний гусеничной техники. И хотя «Мста-С» не может похвастать высокой максимальной скоростью, но и тех 60 км/ч, на которые она способна, вполне достаточно, чтобы заставить вибрировать поджилки у тех, кто стоит рядом. И вовсе не от страха. Конечно, если бы рядом промчался какой-нибудь «Абрамс» в пятнисто-песчаной окраске или, не дай Бог, «Тигр» с черными крестами на башне, наверно, у меня как у человека советской еще закалки генетически заложенное чувство опасения начало бы дергать тревожные струны. Но когда рядом проносится наша САУ, легкая дрожь пробирает от чувства величия и осознания ее возможностей.
Без руля, но с педалями

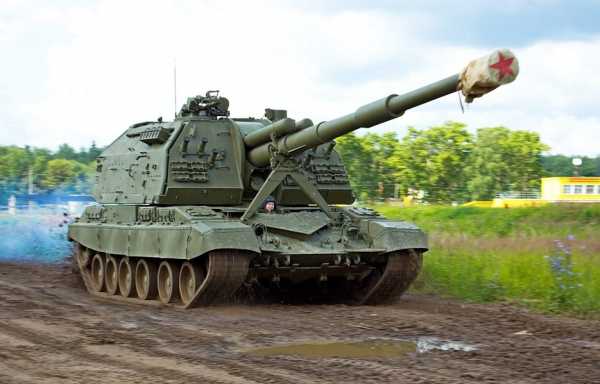

«Мста-С» совершила пару прогонов, заложила несколько крутых поворотов и встала: вэлкам на броню! Штатный пулемет был снят, посему ничего особо интересного снаружи я не нашел. Поэтому поспешил проникнуть внутрь. У «Мста-С» в башне аж четыре люка: два сверху и по одному с каждого бока. На первый взгляд, для взрослого человека они кажутся маленькими. Но ведь не зря в танкисты не берут крупных людей! Потому и я при своих средних комплекции и росте без особого труда залез сначала в один люк, затем в другой… Надо лишь понять и отработать алгоритм «складывания туловища» – и всё будет просто. Это своеобразная гимнастика для тела, если не хочешь набивать на нем шишки.
В башне оказалось два отсека по два места в каждом. Командир установки располагается справа впереди. Тесновато, если говорить откровенно. Однако все необходимое у него в пределах вытянутой руки. На задних местах, и справа, и слева, располагаются бойцы, обеспечивающие установку снарядами. Водитель-механик сидит в самом переднем отсеке и проникает на свое место через персональный люк, расположенный ниже основания башни. Ну, наконец, пора мне и туда.
Здесь мне показалось не так тесно, как на месте командира. Сиденье регулируется по высоте и… Чуть было не продолжил по привычке – углу наклона. Нет, никаких регулировок угла, бокового и поясничного подпоров здесь, конечно же, нет. Два положения кресла по высоте объясняются тем, что САУ можно вести, наблюдая за дорогой как изнутри установки (нижнее положение), через триплексы, так и высунув голову. Однако в этом положении вести огонь пушка не может, поскольку отработанная гильза выбрасывается как раз в то место, где в транспортном положении находится голова механика-водителя. А когда люк водителя закрыт, тогда и пушка может палить.
Ладно, поскольку стрелять мы не станем, тем более на ходу, то и управлять «Мста-С» я буду не через триплексы. Как-никак, первый раз «за рулем» почти танка, и здесь крайне желателен полноценный и привычный естественный обзор, а не изломанный стеклянными призмами. До этого мне ни разу не доводилось самому управлять гусеничной техникой (если не считать снегоходы и специальные транспортные средства). Даже на тракторах ездил исключительно колесных. Вопрос – смогу ли? – немного щекотал мне нервы.
Однако короткий инструктаж одного из лейтенантов оказался более чем исчерпывающим и понятным. Всё управление в САУ – как в машине: три педали и рычаг переключения передач. Даже проще чем на внедорожнике: нет никаких «понижаек»-«повышаек» и блокираторов-демультипликаторов! Честно говоря, три педали меня немного удивили. Я считал, что сцепления здесь быть не должно, и трансмиссия должна быть автоматической. Иначе как установкой сможет управлять раненый? Однако оказалось, что коробка передач здесь банальная «механика», только вот ступеней здесь аж целых семь! Ну, и назад одна. И принцип включения их тоже не автомобильный, где любая ступень втыкается через нейтраль. Коробку можно назвать секвентального (то есть с последовательным переключением) типа, как у мотоцикла, когда передачи перещелкиваются последовательно по восходящей или нисходящей. Делается это исключительно движением рычага переключения вперед-назад.
С чем сравнить ощущение от вождения? Да ни с чем. С небольшим трудом надо влезть на место механика-водителя через люк. Вполне удобно, но человеку с большим ростом будет не очень. Далее включается масса, запускается мотор. Вид из триплексов довольно сносный. Старт двигателя пускает дрожь по всей конструкции. Педаль сцепления тяжелая – так и должно быть. Включение передачи – с лязгом. Педаль газа – отзывчивая. Порядочно попытав коробку и сцепление, все-таки получилось нормально тронуться с места. Рычагами фрикционов машина отлично управляется, тряска на ходу терпимая. Единственное – чтобы запарковать «саушку», нужен помощник. Странное ощущение: 42 тонны управляются достаточно легко. В плане управления в «Мста-С» все должно быть грубо, жестко и максимально честно, все-таки это военная техника. После такой поездки от мандража трясутся руки.
Корреспондент Kolesa.ru Андрей Минеев
Троганье с места никаких проблем не вызвало: педаль сцепления – первая ступень – плавное отпускание сцепления с одновременным нажатием педали газа. И огромная 42-тонная махина приходит в движение. Кажется, я не сразу осознал, что это именно я ею управляю. Чуть ускоряюсь и включаю вторую, затем третью… Полет нормальный, как говорят космонавты! Теперь надо освоить повороты. Вместо руля здесь два рычага – справа и слева. Рычаги эти командуют фрикционами, подтормаживающими правую или левую гусеницу соответственно. Для этого надо потянуть их на себя. Что ж, попробую. Тяну на себя правый рычаг – и «Мста-С» действительно повернула вправо. Потянул левый – и она пошла влево. Причем плавно, никаких рывков или «кивков». Надо же, получается! Ну, теперь можно и порезвиться.
Действия рычагами интуитивно напоминают те, что делают велосипедисты или мотоциклисты для поворотов: хочешь повернуть вправо – тяни правую руку на себя, влево – левую. Нечто похожее делают снимающиеся в фильмах кавалеристы: чтобы изобразить сраженного пулей коня на скаку, они дергают за веревку, которая привязана к передней ноге его. Получается своеобразная подсечка, за счет которой конь падает, делая кувырок через правое или левое плечо в зависимости от подсеченной всадником ноги.
В принципе, как и любой дизельный грузовик с пустым кузовом, трогаться «Мста-С» может со второй передачи. Тяговитости ее V12 для этого вполне хватает. Возможно, с полным боекомплектом и экипажем в горку со второй он и не потянет, но такое бывает редко.
Не знаю, выдержал бы я марш на сотню-другую километров за штурвалом «Мста-С». Уж больно там всё по-спартански. Но на то и существуют кадровые военные, которые к таким условиям готовятся долго и постепенно.
Достаточно извалявшись в грязи и наигравшись в войнушку, надо отдавать «саушку» тем ребятам в камуфляжной форме – похоже, они уже заждались. Они знают, что надо делать с этой машиной, но хочется надеяться, что экипаж «Мста-С» будет использовать весь ее огневой потенциал только на учениях и в мирное время. Тем временем, держим путь в солдатскую столовую, все-таки война – войной, а обед по расписанию.
Корреспондент Kolesa.ru Андрей Минеев
Техническая справка
2С19М1 «Мста-С» (по-классификации НАТО M1990 «Farm») – советская и российская 152-мм дивизионная самоходная гаубица. Разрабатывалась с 1976 по 1989 год на Уральском заводе транспортного машиностроения. САУ 2С19М1 предназначена для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, а также для разрушения полевых фортификационных сооружений. Может вести огонь по наблюдаемым и не наблюдаемым целям прямой наводкой или с закрытых позиций. Также особенностью САУ является то, что она разработана для ведения боевых действий в горных районах. В 1989 году принята на вооружение артиллерийских полков, мотострелковых и танковых дивизий советской армии.
«Мста-С» – самоходное орудие с самой большой пушкой, которая есть в российской армии. САУ создана на базе танка Т-72, на погон установлена сварная башня. Длина корпуса – 6 метров, ширина – 3 метра 40 сантиметров. Боевая машина разделена на три отделения: отделение управления, боевое и силовое (моторно-трансмиссионное). Экипаж – 5 человек. В передней части корпуса САУ размещено место механика-водителя. По правому борту башни расположено сидение командира орудия, по левому – наводчика, а позади них расположены места двух заряжающих.
Броня – гомогенная, стальная, толщиной 15 мм. Огонь из орудия можно вести не только с боеукладки в башне, но и снаружи: позади башни установлен конвейерный лоток для заряжания снарядов и зарядов с грунта. Орудие 2А64 в походном положении удерживают сошки. На крыше башни два люка, поворотная башенка командира и турель с пулеметом НСВТ или «Корд». На лицевой стороне башни установлена система отстрела 81-мм дымовых гранат – 902В. Под нижним бронелистом корпуса – установка самоокапывания, которая управляется с места механика-водителя: система бульдозерного типа срезает перед собой грунт и движениями самоходки взад-вперед создает свой собственный окоп.
Почти вся ходовая часть перешла с танка Т-72: 6 пар обрезиненных опорных и 5 пар поддерживающих катков. Причем часть катков смещена назад для правильного распределения веса, большая часть массы самоходки сосредоточена в задней части. Ведущие колеса – задние, передние – поддерживающие, они с помощью огромной гайки и такого же ключа ходят вперед-назад для достижения нужного натяжения гусеницы. Подвеска – традиционная, торсионная с гидропневматическими амортизаторами. Соединив все элементы ходовой части, инженеры добились высочайшей надежности и ремонтопригодности в полевых условиях.
Двигатель – дизельный, V-образный, 12-цилиндровый В-84А, мощностью 780 лошадиных сил. Большая мощность под стать такому же расходу топлива: от 240 до 450 литров на 100 километров. Благо, топлива в машине – 1200 литров в двух алюминиевых баках. Запас хода – 500 километров.
А если дизельного топлива нет, а надо двигаться дальше? Не беда! Двигатель В-84А с аппетитом проглотит и бензин, и керосин. В этом моторе всего должно быть много – масла заливается порядка 65 литров. Всю эту мощь мотор передает на механическую трансмиссию с 7 передними и 1 задней скоростями, которые разгоняют 42 тонны металла до 60 километров в час.
Электромеханический досылатель снаряда и заряда и механизм удаления стреляной гильзы предназначены для облегчения работы заряжающих: один подает снаряд в лоток, второй – заряд. Автоматическая система управления наведением орудия (АСУНО) посредством шифрованного сигнала способна навести орудие на цель без участия экипажа. Все системы САУ питает сеть напряжением в 27 вольт. Нарезное орудие 2А64 калибром 152.4 мм имеет 48 нарезов, также ствол оснащен эжектором и дульным тормозом. Казенная часть орудия оснащена противооткатным устройством и вертикально-клиновым затвором. Благодаря системам компенсации отдачи повышается срок службы всей самоходки, а экипаж работает в более благоприятных условиях. Выстрел может производиться как вручную, так и электроспуском, но для того, чтобы произвести выстрел, нужно снять 16 блокировок.
Угол вертикальной наводки орудия составляет колоссальные 68 градусов. Два снаряда, выпущенных в кратчайший промежуток времени с разных углов вертикальной наводки, способны подорваться в одном месте и в одно время. Вес осколочно-фугасного снаряда – 46 килограммов, а дальность выстрела почти 25 километров. Скорострельность орудия 7-8 выстрелов в минуту: почти 350 килограммов доводов в минуту, для не особо понятливых. Страшно представить, что может «объяснить» взвод из трех САУ «Мста-С»?
Боезапас в 50 снарядов опытный экипаж сможет пополнить за 15 минут. Виды боеприпасов: дальнобойный, осколочно-фугасный, бетонобойный, осветительный, высокоточный, дымовой и агитационный. За час орудие может выстрелить не более 100 раз, а общий ресурс ствола – около 2000 выстрелов. Да, артиллерия по праву называется «богом войны», и 2С19М1 «Мста-С» подтверждает это.
Читайте также:
www.kolesa.ru
2С19 «Мста-С». САУ. (СССР-Россия)
2С19 «Мста-С». САУ. (СССР-Россия)
2С19 «Мста-С» — современная российская 152-мм дивизионная самоходная гаубица. Разработана на Уральском заводе транспортного машиностроения.
К началу 80-х годов офицеров и генералов Советской Армии уже не удовлетворяли имеющиеся на вооружении САУ 2С1 Гвоздика, и 2С3 Акация. Военных прежде всего не устраивала малая дальность стрельбы этих самоходных гаубиц в сравнении с зарубежными аналогами. Поэтому, оставаясь гаубицей по способу боевого применения, новое орудие должно было обладать пушечной длиной ствола – порядка 50 калибров. Кроме того, из экономических соображений было решено сократить номенклатуру калибров, оставив для ствольной артиллерии один единственный шестидюймовый калибр.
В соответствии с этими идеями и было разработано техническое задание на создание новой САУ. Первые исследования по самоходной гаубице нового поколения начались в 1976 году, а к непосредственной разработке самоходной гаубицы «Уралтрансмаш» приступил в начале 80-х.
Предполагалось унифицировать ходовую часть с уже состоявшими на вооружении танками Т-72 и Т-80. Артиллерийскую же часть было решено сделать универсальной — как для применения на САУ, так и в буксируемом варианте.
Основными разработчиками САУ назначили: УЗТМ (ныне ПО «Уралтрансмаш») – головной разработчик шасси «Объект 316» и машины в целом, а также Тульское КБ приборостроения (сейчас НПО «Точность») – разработчик боевого отделения, КБ завода№9 в Свердловске – качающейся части. Главным конструктором установки, получившей обозначение ГРАУ 2С19, утвердили Юрия Васильевича Томашева.
В 1989 году новая самоходка была принята на вооружение артиллерийских полков мотострелковых и танковых дивизий Советской армии под обозначением 2С19 Мста-С. Серийное производство самоходной гаубицы «Мста-С» было развернуто в 1990 году на Государственном предприятии «Уралтрансмаш». Несколько позже оно было освоено и на Стерлитамакском машиностроительном заводе.
Бронированный корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, нижняя часть корпуса применением в подвеске торсионных валов и балансиров от танка Т-80. В корпусе смонтированы двигатель, трансмиссия, приводы управления и подвеска. Ходовая часть САУ аналогична танковой (Т-80) и состоит (применительно к одному борту) из шести опорных катков, направляющего колеса с механизмом натяжения гусеницы, ведущего колеса со съёмными зубчатыми венцами и пяти поддерживающих роликов. Подвеска независимая с длинными торсионами, из-за чего соответствующие катки правого и левого бортов расположены не соосно -катки левого борта смещены вперёд на 110 мм. Гусеница шириной 580 мм, оснащённая резино-металлическими шарнирами и обрезиненной беговой дорожкой, тоже заимствована у Т-80.
В качестве силовой установки на САУ Мста-С многотопливный 12-цилиндровый четырехтактный V-образный дизель жидкостного охлаждения В84А мощностью 780 л.с. или более мощный В84-1 (840 л.с.), унифицированные с дизелями, применяемыми на танках семейства Т-72. Имеется вспомогательная газотурбинная энергетическая установка АП18Д мощностью 16 кВт, обеспечивающая, в частности, запуск дизеля при температуре до -50 °С за 0,5-1,0 мин. Емкость топливных баков составляет 250 л. Это обеспечивает запас хода, равный 500 км.
Вооружение установки состоит из 152-мм гаубицы 2А64 и 12,7-мм зенитного пулемета НСВТ-12,7, смонтированного на командирской башенке в составе зенитной установки (ЗПУ) с дистанционным управлением и прицелом ПЗУ-7.
Нарезная гаубица 2А64 имеет раздельно-гильзовое заряжание. Стрельба осколочно-фугасными снарядами ЗОФ45 ведется на дальность 24 700 м. Дальность же стрельбы активно-реактивными снарядами ЗОФ61 достигает 28 900 м. Есть также возможность стрельбы кассетными снарядами, содержащими 42 противотанковых суббоеприпаса. Дальность стрельбы такими снарядами составляет 26 000 м.
2С19 «Мста-С». САУ. (СССР-Россия)
Возможно использование и всех типов штатных боеприпасов Д-20 и 2СЗ, а также управляемых снарядов с лазерной подсветкой ЗОФ39 «Краснополь» в составе выстрела ЗВОФ64. Подсветка целей производится передовыми артиллерийскими наблюдателями с помощью приборов 1Д15 (ПП-3), 1Д20, 1Д22 или 1Д26. Наличие полуавтоматической системы заряжания облегчает работу экипажа и обеспечивает скорострельность до 7 – 8 выстрелов в минуту при использовании внутреннего боезапаса и до 6 – 7 выстрелов в минуту при подаче боеприпасов с грунта. Это означает, что батарея из восьми гаубиц посылает в минуту на цель до трех тонн снарядов. При стрельбе на максимальную дальность в воздухе одновременно будет находиться до 70 снарядов, прежде чем первый достигнет цели. Весь боекомплект расположен в башне. Он состоит из 50 выстрелов калибра 152 мм (стандартный набор – 20 ОФС и 30 АРС), а также 300 патронов для пулемета.
Масса боекомплекта составляет 2 470 кг. Система перезарядки позволяет вести огонь при любых углах наведения по направлению и возвышению орудия с максимальной скорострельностью без возвращения орудия на линию заряжания. Масса снарядов превышает 42 кг, поэтому для облегчения работы заряжающего из боеукладки они подаются автоматически. Механизм для подачи зарядов – полуавтоматического типа. Конструкция стеллажей боеприпасов позволяет размещать все штатные типы снарядов, а поиск нужного из них и управление всем процессом заряжания ведет контрольная система механизма заряжания. Кроме того, она подсчитывает и фиксирует число выстрелов соответствующего типа. Доставку выбранных снарядов и зарядов к орудию осуществляют два независимых конвейера. Каждый из них обслуживается своим заряжающим, что повышает скорострельность. Наличие дополнительных конвейеров подачи боеприпасов с грунта позволяет вести стрельбу, не расходуя внутренний боезапас. При переводе установки в походное положение дополнительный конвейер подачи снарядов складывается и закрепляется на башне, а другой убирается внутрь. Стреляные гильзы автоматически выбрасываются через люк под стволом орудия, что значительно уменьшает загазованность боевого отделения. САУ оборудована двумя прицелами: панорамным (1П22), находящимся в поворотном бронеколпаке на крыше башни, и прямой наводки (1П23), окно которого расположено на лобовом листе башни. Первый из них имеет 3,7-кратное увеличение и автоматическую горизонтальную стабилизацию поля зрения при условии, что крен машины не превышает 5°. В походном положении прицел убирается за защитную шторку справа от него.
Прицел 1 П23 увеличивает в 5,5 раза в пределах углов наведения от -4° до +55°. Привод 2Э46 гаубицы электрический: по вертикали – автоматически, по горизонтали – от пульта управления. Автоматическое восстановление угла возвышения после каждого выстрела упрощает работу наводчика. При стрельбе он выполняет только одну операцию – удерживает управляющим устройством панорамный прицел на точке прицеливания. В критических ситуациях командир машины имеет возможность самостоятельно наводить и стрелять из орудия, используя дублирующее оборудование. При отключении электропитания применяется резервная система ручного заряжания и наведения. Мста-С оснащена системой приема и передачи данных стрельбы 1 В 122 (проводной и радио) на расстояние до 500 м. Контроль за наведением и координацией взаимодействия батареи ведется машиной управления огнем – командирской или старшего офицера. Пулеметно-зенитная установка ПЗУ-5, предназначенная для самозащиты от легких бронированных машин, вертолетов и самолетов, аналогична применяемой на танках Т-64А/Б/БВ и Т-80УД. Управляется она дистанционно из башни.
Пулемет НСВТ-12,7 Утес (6П11) обладает прицельной дальностью 2 000 м и скорострельностью 700 – 800 выстрелов в минуту при углах вертикального наведения от -3° до +70°. Боезапас его состоит из пяти лент по 60 патронов в каждой. Для обеспечения работы систем САУ при выключенном или отказавшем основном двигателе используется автономный агрегат питания АП-18Д – газовая турбина мощностью 16 кВт. Время ее непрерывной работы – 8 часов. Члены экипажа переговариваются с помощью аппаратуры внутренней телефонной связи 1 В116 на семь абонентов. Внешняя связь – УКВ-радиостанцией Р-173 с дальностью 20 км. К дополнительному оборудованию самоходки относятся: автоматическое противопожарное (ППО) 3-кратного действия с аппаратурой управления ЗЭЦ11-2; две фильтровентиляционные установки; система самоокапывания, смонтированная на нижнем лобовом листе; термодымовая аппаратура (ТДА), работающая от основного двигателя; система 902В Туча для стрельбы 81-мм дымовыми гранатами; два танковых дегазационных прибора (ТДП).
Самоходки 2С19 Мста-С организационно объединены в огневые батарейные артиллерийские комплексы (ОБАК) Капустник, в состав которых обычно входят: машина командира батареи 1В 152 Капустник-Б (на базе унифицированного шасси УНШ), машина старшего офицера батареи 1В 153 (на базе Урал-43201 с универсальным кузовом К.43210) и до восьми единиц 2С19. ОБАК является базовым звеном для формирования любых артиллерийских соединений.
2С19 «Мста-С». САУ. (СССР-Россия)
Характеристики:
- Боевая масса, т: 42;
- Компоновочная схема: заднемоторная;
- Экипаж, чел.: 5;
- Количество выпущенных, шт.: более 500;
- Длина корпуса, мм: 6040;
- Длина с пушкой вперёд, мм: 11 917;
- Ширина корпуса, мм: 3380;
- Высота, мм: 3350;
- База, мм: 4520;
- Колея, мм: 2800;
- Клиренс, мм: 450;
- Тип брони: гомогенная стальная;
- Калибр и марка пушки: 152-мм 2А64;
- Тип пушки: нарезная гаубица;
- Длина ствола, калибров: 47;
- Боекомплект пушки: 50;
- Углы ВН, град.: −4…+68°;
- Углы ГН, град.: 360°;
- Дальность стрельбы, км: 6,5…29,06;
- Прицелы: 1П22, 1П23, ПЗУ-5;
- Пулемёты: 1 × 12,7-мм НСВТ;
- Тип двигателя: В-84А;
- Мощность двигателя, л. с.: 780;
- Скорость по шоссе, км/ч: 60;
- Запас хода по шоссе, км: 500;
- Ёмкость топливных баков, л: 1300;
- Удельная мощность, л. с./т: 19;
- Тип подвески: индивидуальная, торсионная;
- Удельное давление на грунт, кг/см²: 0,87;
- Преодолеваемый подъём, град.: 25°;
- Преодолеваемая стенка, м: 0,5;
- Преодолеваемый ров, м: 2,6—2,8;
- Преодолеваемый брод, м: 1,2 (5 с ОПВТ).
modernweapon.ru
Самоходная гаубица 2С19 «Мста- С» | TechTraveling

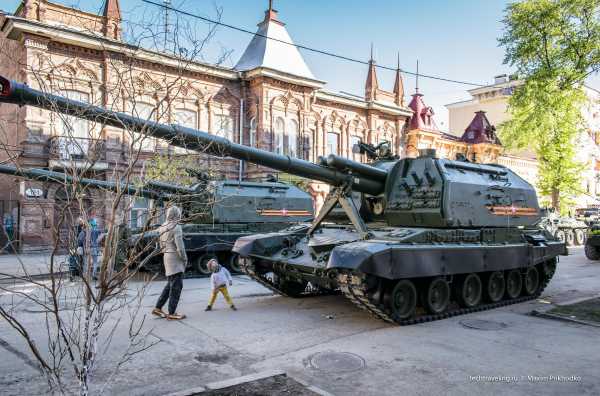

Дабы поставить точку в репортаже с Парада Победы в Самаре, расскажу детально об одной машине, которая достойна отдельного разговора. Как вы уже поняли, это 152-мм дивизионная самоходная гаубица 2С19 «Мста-С». Человека, который видит ее впервые, эта бронемашина просто поражает своими гигантскими размерами и огромной пушкой. Особенно она впечатляет мальчишек)
Не так давно, отечественная компания «Звезда» выпустила масштабную сборную модель этой самоходки — так что, я думаю, мой фотообзор окажется совсем не лишним при постройке модели. Дополняя фотографии, также немного расскажу об истории создания и боевого применения этого оружия.
История создания гаубицы 2C19 «Мста-С»
В семидесятых годах XX века возникла необходимость заменить имеющиеся в частях Советской Армии самоходные установки «Акация» — дальность их огня была уже недостаточной и уступала новейшим американским САУ. Разработку новой машины поручили специалистам «Уралтрансмаша». Естественно, в первую очередь встал вопрос орудия, которое будет устанавливаться на самоходную платформу. В 1976 году в Волгограде начались работы по созданию новой буксируемой гаубицы, которая бы соответствовала современным требованиям по дальности и точности стрельбы. Впоследствие это орудие было принято на вооружение под обозначением «Мста-Б». Новейшее орудие установили на шасси танка Т-72, получив первую опытную машину под индексом «Объект 316».
В 1984 году «объект 316» вышел на Ржевский полигон для испытаний. В ходе данных испытаний были выявлены существенные недостатки машины, самым серьезным из которых была большая раскачка орудия при стрельбе. По результатам проведенных испытаний решили основательно переработать шасси машины — корпус, двигатель и трансмиссию оставить прежними (от танка Т-72), а вот катки и торсионы заменить на новые (от танка Т-80). Этого оказалось достаточно для устранения пресловутой раскачки.
После доработок на «Уралтрасмаше» выпустили установочную партию из шести гаубиц 2С19 «Мста-С», которые с успехом прошли государственные, а затем — и войсковые испытания. В 1989 году самоходная гаубица 2С19 «Мста-С» была принята на вооружение Советской Армии.
Самоходная гаубица 2C19 «Мста-С» на службе и в бою
С конца восьмидесятых годов машины производились на двух заводах — в Свердловске (Екатеринбург) и Стерлитамаке. Спустя чуть более пяти лет с момента принятия на вооружение, гаубицы прошли боевое крещение в Первой Чеченской кампании. Боевое применение показало высокую точность и эффективность стрельбы, однако выявило отсталость системы управления наведением орудия. Начались работы по модернизации САУ, продолжавшиеся, в итоге, более десяти лет и вылившиеся в усовершенствованную САУ 2С19М1, поступившую на вооружение в 2008 году, а затем — и в еще более совершенную 2С19М2.
Помимо обеих чеченских кампаний, гаубицы «Мста-С» повоевали в Эфиопии, куда они поставлялись на экспорт, а также в военном конфликте на территории Украины. На настоящий момент, самоходные артустановки «Мста-С», помимо Российской Армии, состоят в эксплуатации еще полдюжины государств (Азербайджан, Белоруссия, Венесуэлла, Украина, Эфиопия).
Что же касается дальнейшей модернизации, в настоящий момент все работы в этом направлении остановлены, т.к. ведется разработка САУ нового поколения 2С35 «Коалиция-СВ», которая, в следующем десятилетии должна полностью заменить самоходную гаубицу 2С19 «Мста-С» в частях Российской Армии.
Самоходная гаубица 2C19 «Мста-С» в деталях
Давайте теперь в подробностях рассмотрим боевую машину.

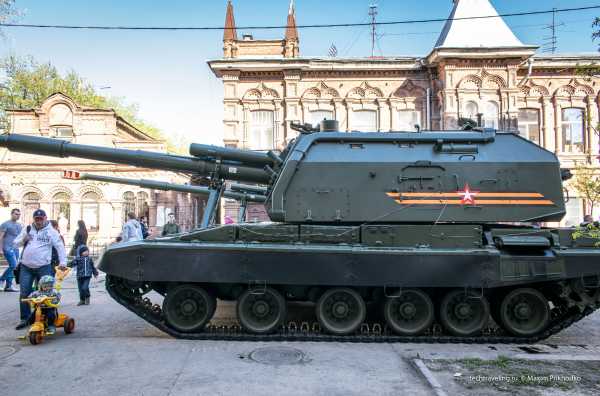

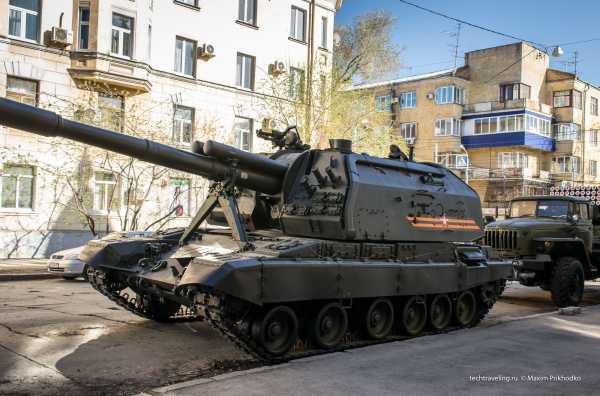

Главное, что сразу бросается в глаза — огромная башня и не менее огромная 152-мм пушка 2А64. Она полностью унифицирована с буксируемой «Мста-Б» по типам используемых боеприпасов. На стволе орудия мы можем видеть эжектор (устройство продувки ствола от пороховых газов) и дульный тормоз на срезе. «Труба» наверху ствола — противооткатное устройство.

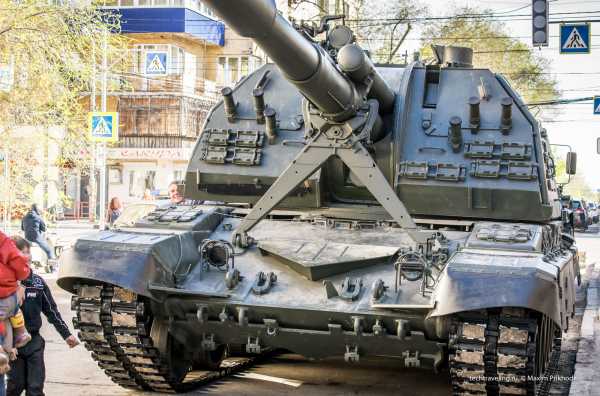

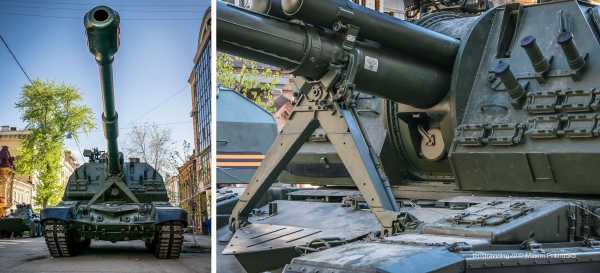

В походном положении ствол орудия закреплен на опоре. При стрельбах орудие может подниматься на угол до 68 градусов. В зависимости от типа применяемого снаряда, дальность стрельбы составляет до 28 километров.

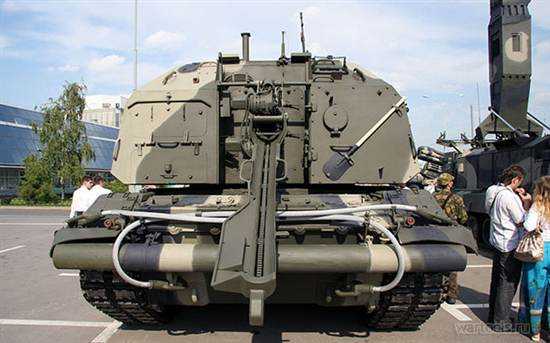

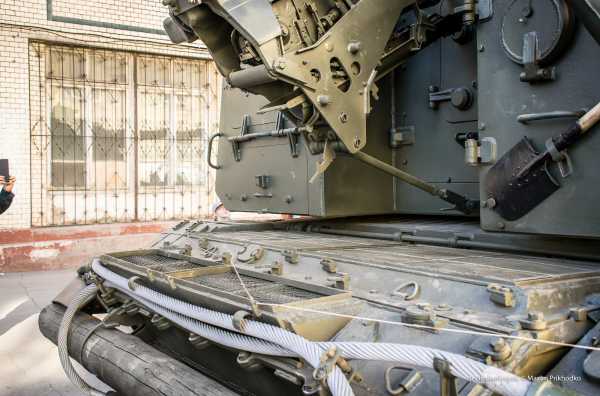

Снаряды подаются как из боеукладки в башне, так и с грунта (т.е. снаружи машины). Для этого в задней части башни предусмотрен механизированный подающий лоток.

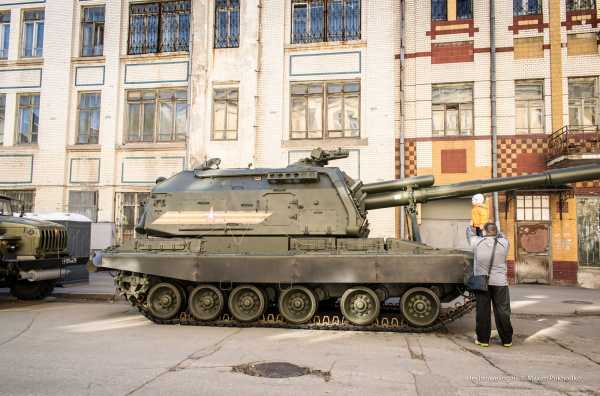

На предыдущей и следующей фотографии как раз хорошо виден этот лоток в сложенном состоянии.
Сама башня, без боекомплекта весит 13.5 тонн и имеет толщину брони 15 миллиметров. Такая броня защищает лишь от стрелкового оружия и осколков. Учитывая, что самоходная гаубица 2С19 «Мста-С» предназначена для действия во втором эшелоне, на удалении 15-20 км от линии фронта — такой защиты достаточно.
На крыше башни также имеется 12.7-мм пулемет НСВТ. На данной машине он снят — поскольку техника, в ожидании парада, несколько дней стояла в городе.
Корпус как я уже писал выше, в целом идентичен танку Т-72. Ходовая часть самоходной гаубицы 2С19 «Мста-С» максимально унифицирована с танком Т-80 и состоит из шести пар обрезиненных опорных и пяти пар поддерживающих катков.

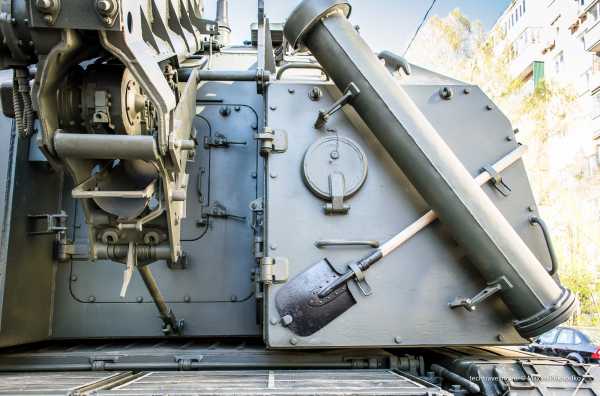

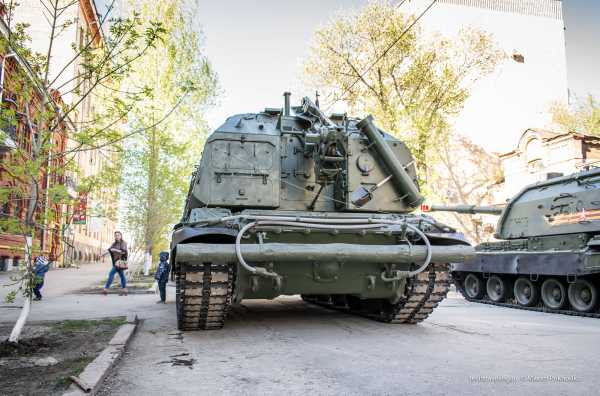

«Трубу» в задней части башни я так и не смог идентифицировать. Похожа на ОПВТ, но вряд ли «Мста-С» способна преодолевать реки вброд. Буду благодарен вам, если уточните что же это такое.

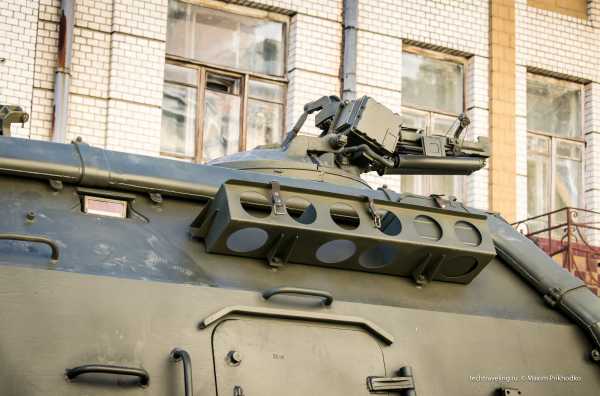

На лобовом листе башни мы видим закрепленные запасные гусеничные траки, а также — шесть установок дымовых гранат. Кстати, обратите внимание на резиновые вкладыши на траках — вставлены для того, чтобы не повредить городской асфальт.
Вот здесь эжектор ствола виден хорошо, а дульный тормоз наборот — накрыт брезентом.

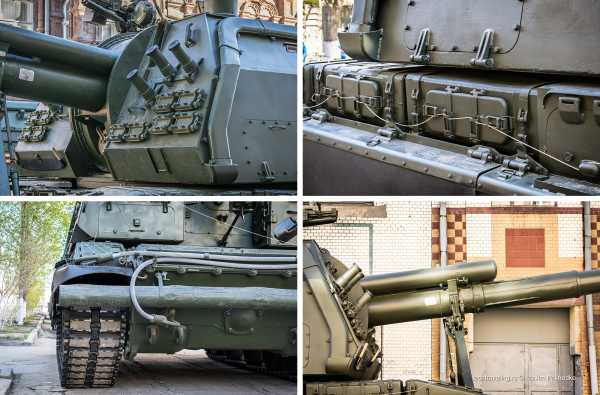

Ну и напоследок — еще немного деталировочки для моделистов, для доведения до ума модели гаубицы от «Звезды».
Понравилась статья? Расскажите о ней друзьям!
techtraveling.ru
САУ 2С19 Мста-С | RussiaPost.su
История создания САУ 2С19 Мста-С
К началу 80-х годов офицеров и генералов Советской Армии уже не удовлетворяли имеющиеся на вооружении САУ 2С1 Гвоздика , и 2С3 Акация . Военных прежде всего не устраивала малая дальность стрельбы этих самоходных гаубиц в сравнении с зарубежными аналогами. Поэтому, оставаясь гаубицей по способу боевого применения, новое орудие должно было обладать пушечной длиной ствола – порядка 50 калибров. Кроме того, из экономических соображений было решено сократить номенклатуру калибров, оставив для ствольной артиллерии один единственный шестидюймовый калибр.
В соответствии с этими идеями и было разработано техническое задание на создание новой САУ.
Первые исследования по самоходной гаубице нового поколения начались в 1976 году, а к непосредственной разработке самоходной гаубицы «Уралтрансмаш» приступил в начале 80-х.
Предполагалось унифицировать ходовую часть с уже состоявшими на вооружении танками Т-72 и Т-80. Артиллерийскую же часть было решено сделать универсальной — как для применения на САУ, так и в буксируемом варианте.
Основными разработчиками САУ назначили: УЗТМ (ныне ПО «Уралтрансмаш») – головной разработчик шасси «Объект 316» и машины в целом, а также Тульское КБ приборостроения (сейчас НПО «Точность») – разработчик боевого отделения, КБ завода№9 в Свердловске – качающейся части. Главным конструктором установки, получившей обозначение ГРАУ 2С19, утвердили Юрия Васильевича Томашева.
В 1989 году новая самоходка была принята на вооружение артиллерийских полков мотострелковых и танковых дивизий Советской армии под обозначением 2С19 Мста-С. Серийное производство самоходной гаубицы «Мста-С» было развернуто в 1990 году на Государственном предприятии «Уралтрансмаш». Несколько позже оно было освоено и на Стерлитамакском машиностроительном заводе.
Конструкция 2С19 Мста-С
Бронированный корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, нижняя часть корпуса применением в подвеске торсионных валов и балансиров от танка Т-80. В корпусе смонтированы двигатель, трансмиссия, приводы управления и подвеска. Ходовая часть САУ аналогична танковой (Т-80) и состоит (применительно к одному борту) из шести опорных катков, направляющего колеса с механизмом натяжения гусеницы, ведущего колеса со съёмными зубчатыми венцами и пяти поддерживающих роликов. Подвеска независимая с длинными торсионами, из-за чего соответствующие катки правого и левого бортов расположены не соосно -катки левого борта смещены вперёд на 110 мм. Гусеница шириной 580 мм, оснащённая резино-металлическими шарнирами и обрезиненной беговой дорожкой, тоже заимствована у Т-80.
В качестве силовой установки на САУ Мста-С многотопливный 12-цилиндровый четырехтактный V-образный дизель жидкостного охлаждения В84А мощностью 780 л.с. или более мощный В84-1 (840 л.с.), унифицированные с дизелями, применяемыми на танках семейства Т-72. Имеется вспомогательная газотурбинная энергетическая установка АП18Д мощностью 16 кВт, обеспечивающая, в частности, запуск дизеля при температуре до -50 °С за 0,5-1,0 мин. Емкость топливных баков составляет 250 л. Это обеспечивает запас хода, равный 500 км.
Вооружение 2С19 Мста-С
Вооружение установки состоит из 152-мм гаубицы 2А64 и 12,7-мм зенитного пулемета НСВТ-12,7, смонтированного на командирской башенке в составе зенитной установки (ЗПУ) с дистанционным управлением и прицелом ПЗУ-7.
Нарезная гаубица 2А64 имеет раздельно-гильзовое заряжание. Стрельба осколочно-фугасными снарядами ЗОФ45 ведется на дальность 24 700 м. Дальность же стрельбы активно-реактивными снарядами ЗОФ61 достигает 28 900 м. Есть также возможность стрельбы кассетными снарядами, содержащими 42 противотанковых суббоеприпаса. Дальность стрельбы такими снарядами составляет 26 000 м.
Возможно использование и всех типов штатных боеприпасов Д-20 и 2СЗ, а также управляемых снарядов с лазерной подсветкой ЗОФ39 «Краснополь» в составе выстрела ЗВОФ64. Подсветка целей производится передовыми артиллерийскими наблюдателями с помощью приборов 1Д15 (ПП-3), 1Д20, 1Д22 или 1Д26. Наличие полуавтоматической системы заряжания облегчает работу экипажа и обеспечивает скорострельность до 7 – 8 выстрелов в минуту при использовании внутреннего боезапаса и до 6 – 7 выстрелов в минуту при подаче боеприпасов с грунта. Это означает, что батарея из восьми гаубиц посылает в минуту на цель до трех тонн снарядов. При стрельбе на максимальную дальность в воздухе одновременно будет находиться до 70 снарядов, прежде чем первый достигнет цели. Весь боекомплект расположен в башне. Он состоит из 50 выстрелов калибра 152 мм (стандартный набор – 20 ОФС и 30 АРС), а также 300 патронов для пулемета.
Масса боекомплекта составляет 2 470 кг. Система перезарядки позволяет вести огонь при любых углах наведения по направлению и возвышению орудия с максимальной скорострельностью без возвращения орудия на линию заряжания. Масса снарядов превышает 42 кг, поэтому для облегчения работы заряжающего из боеукладки они подаются автоматически. Механизм для подачи зарядов – полуавтоматического типа. Конструкция стеллажей боеприпасов позволяет размещать все штатные типы снарядов, а поиск нужного из них и управление всем процессом заряжания ведет контрольная система механизма заряжания. Кроме того, она подсчитывает и фиксирует число выстрелов соответствующего типа. Доставку выбранных снарядов и зарядов к орудию осуществляют два независимых конвейера. Каждый из них обслуживается своим заряжающим, что повышает скорострельность. Наличие дополнительных конвейеров подачи боеприпасов с грунта позволяет вести стрельбу, не расходуя внутренний боезапас. При переводе установки в походное положение дополнительный конвейер подачи снарядов складывается и закрепляется на башне, а другой убирается внутрь. Стреляные гильзы автоматически выбрасываются через люк под стволом орудия, что значительно уменьшает загазованность боевого отделения. САУ оборудована двумя прицелами: панорамным (1П22), находящимся в поворотном бронеколпаке на крыше башни, и прямой наводки (1П23), окно которого расположено на лобовом листе башни.
Первый из них имеет 3,7-кратное увеличение и автоматическую горизонтальную стабилизацию поля зрения при условии, что крен машины не превышает 5°. В походном положении прицел убирается за защитную шторку справа от него. Прицел 1 П23 увеличивает в 5,5 раза в пределах углов наведения от -4° до +55°. Привод 2Э46 гаубицы электрический: по вертикали – автоматически, по горизонтали – от пульта управления. Автоматическое восстановление угла возвышения после каждого выстрела упрощает работу наводчика. При стрельбе он выполняет только одну операцию – удерживает управляющим устройством панорамный прицел на точке прицеливания. В критических ситуациях командир машины имеет возможность самостоятельно наводить и стрелять из орудия, используя дублирующее оборудование. При отключении электропитания применяется резервная система ручного заряжания и наведения. Мста-С оснащена системой приема и передачи данных стрельбы 1 В 122 (проводной и радио) на расстояние до 500 м. Контроль за наведением и координацией взаимодействия батареи ведется машиной управления огнем – командирской или старшего офицера. Пулеметно-зенитная установка ПЗУ-5, предназначенная для самозащиты от легких бронированных машин, вертолетов и самолетов, аналогична применяемой на танках Т-64А/Б/БВ и Т-80УД. Управляется она дистанционно из башни.
Пулемет НСВТ-12,7 Утес (6П11) обладает прицельной дальностью 2 000 м и скорострельностью 700 – 800 выстрелов в минуту при углах вертикального наведения от -3° до +70°. Боезапас его состоит из пяти лент по 60 патронов в каждой. Для обеспечения работы систем САУ при выключенном или отказавшем основном двигателе используется автономный агрегат питания АП-18Д – газовая турбина мощностью 16 кВт. Время ее непрерывной работы – 8 часов. Члены экипажа переговариваются с помощью аппаратуры внутренней телефонной связи 1 В116 на семь абонентов. Внешняя связь – УКВ-радиостанцией Р-173 с дальностью 20 км. К дополнительному оборудованию самоходки относятся: автоматическое противопожарное (ППО) 3-кратного действия с аппаратурой управления ЗЭЦ11-2; две фильтровентиляционные установки; система самоокапывания, смонтированная на нижнем лобовом листе; термодымовая аппаратура (ТДА), работающая от основного двигателя; система 902В Туча для стрельбы 81-мм дымовыми гранатами; два танковых дегазационных прибора (ТДП).
Самоходки 2С19 Мста-С организационно объединены в огневые батарейные артиллерийские комплексы (ОБАК) Капустник, в состав которых обычно входят: машина командира батареи 1В 152 Капустник-Б (на базе унифицированного шасси УНШ), машина старшего офицера батареи 1В 153 (на базе Урал-43201 с универсальным кузовом К.43210) и до восьми единиц 2С19. ОБАК является базовым звеном для формирования любых артиллерийских соединений.
www.russiapost.su
|
warshistory.ru
Самоходная артиллерийская установка 2С19 «Мста-С». Гаубица
Только в 70-х гг. появилась достойная замена САУ, выпущенным еще во время Великой Отечественной войны. После серийного выпуска так называемой «цветочной серии» самоходок Главное ракетно-артиллерийское управление поставило перед разработчиками новые требования согласно которым новая боевая машина должна была нести 152-мм гаубицу. При этом предполагалась, что артиллерийская часть станет универсальной, чтобы ее можно было использовать как на самоходках, так и на буксируемых установках.
Ходовое шасси планировалось сделать аналогичным шасси основных танков. Основным разработчиком 2С19 назначили УЗТМ (ПО «Уралтрансмаш») и Тульское КБ приборостроения. В 1989 г. новая САУ была принята на вооружение под индексом 2С19 «Мста-С» и предназначалась для ликвидации тактических ядерных средств, артиллерийских и минометных батарей, бронированной техники, противотанковых средств, ПВО и ПРО противника, его пунктов управления, полевых фортификационных сооружений, а также для уничтожения живой силы неприятеля. Самоходка могла вести огонь как по наблюдаемым, так и по ненаблюдаемым целям с закрытых позиций и прямой наводкой.
Машина имеет бронированный корпус, по конструкции и форме напоминающий корпус Т-72. Бронирование более слабое и защищает экипаж и оборудование от бронебойных пуль и осколков. Лобовая часть корпуса выполнена из гомогенной бронестали. Для изготовления башни используются катаные броневые листы. На ней установлена гаубица 2А64, оснащенная системой наведения и прицеливания, система автоматизированной подачи и хранения снарядов, в том числе конвейер подачи снарядов с грунта, укладка 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к оружию. В башне также располагаются агрегат бортового питания АП-18Д с автономной системой питания, фильтровентиляционное оборудование, средства связи, а также система герметизации обитаемой части гаубицы, отвечающая за предотвращение загазованности боевого отделения. Одна только башня без боекомплекта весит около 13 500 кг.
Ходовая часть 2С19 «Мста-С» включает с каждого борта по шесть опорных катков, направляющее колесо с механизмом натяжения гусеницы, ведущее колесо со съемными зубчатыми венцами и пятью поддерживающими роликами. В подвеске использованы торсионные валы и балансиры, аналогичные танку Т-80. Подвеска у машины независимая с длинными торсионами. На первом, втором и шестом катках установлены регулируемые телескопические амортизаторы, используемые для гашения колебаний во время стрельбы из орудия. 580-мм гусеница оснащена резинометаллическмми шарнирами и обрезиненной беговой дорожкой.
Самоходка оснащена У-образным 12-цилиндровым высокоскоростным четырехтактным дизелем жидкостного охлаждения мощностью 840 л.с., который может работать на шести видах топлива. Восьмиступенчатая коробка передач имеет семь передач переднего хода и одну заднего. Электрооборудование состоит из четырех аккумуляторных батарей напряжением 27 В.
В качестве основного вооружения выступает 152-мм гаубица 2А64, имеющая раздельно-гильзовое заряжание. При стрельбе используются осколочно-фугасные снаряды (ОФС) ЗОФ45 в составе выстрелов ЗВОФ58, ЗВОФ72, ЗВОФТЗ, активно-реактивные снаряды (АРС) ЗОФ61 (на дальность 28 900 м) в составе выстрела ЗВОФ91, кассетные снаряды типа 3023, содержащие 42 противотанковых суббоеприпаса (дальность стрельбы 26 000 м), снаряды-постановщики активных радиолокационных помех типа ЗНСЗО (на дальность 22 300 м), дымовые снаряды-целеуказатели в составе выстрела ЗВДЦ8, а также спецбоеприпасы. Орудие может осуществлять стрельбу всеми типами штатных боеприпасов Д-20 и 2СЗ и управляемыми снарядами с лазерной подсветкой 30Ф39 «Краснополь» в составе выстрела ЗВОФ64. При этом подсветка целей производится с помощью передовых артиллерийских наблюдателей приборами 1Д15, 1Д20, 1Д22 или 1Д24.
Орудие 2С19 «Мста-С» оснащено полуавтоматической системой заряжания, что не только облегчает работу экипажа, но и повышает скорострельность до 7—8 выстрелов в минуту в случае применения внутреннего боеприпаса и до 6—7 выстрелов в минуту при подаче боеприпасов с грунта. Весь боекомплект, расположенный в башне, включает в себя 50 выстрелов 152-мм калибра, из которых 20 выстрелов ОФС и 30 АРС. Орудие оборудовано системой перезарядки, позволяющей вести огонь при любых углах наведения по направлению и возвышению его с максимальной скорострельностью без возвращения орудия на линию заряжания. Стеллажи боеприпасов обладают такой конструкцией, которая позволяет расположить все штатные типы снарядов, причем поиск нужного из них, а также управление всем процессом заряжания воспроизводится с помощью контрольной системы механизма заряжания. Доставка выбранных снарядов и зарядов к орудию ведется посредством двух независимых конвейеров. Стрелянные гильзы автоматически выбрасываются через люк, находящийся под стволом орудия, что позволяет избежать сильной загазованности боевого отделения.
В качестве вспомогательного вооружения используется 12,7-мм зенитный пулемет НСВТ-12,7 «Утес», установленный на командирской башенке в составе зенитной установки, имеющий дистанционное управление и прицел ПЗУ-7. Прицельная дальность пулемета достигает 2000 м, а скорострельность — 700—800 выстрелов в минуту при углах вертикального наведения от -3 до +70‘. Боеприпас его включает пять лент по 60 патронов в каждой.
При отключении основного двигателя или неисправной его работе системы САУ обеспечиваются энергией посредством автономного агрегата питания АП-18Д — газовой турбины мощностью 16 кВт, способной непрерывно работать в течение 8 ч. Внутренняя связь осуществляется с помощью аппарата 1В116, рассчитанного на семь абонентов. Внешняя связь производится посредством УКВ-радиостанции Р-173 с дальностью 20 км.
Дополнительно «Мста-С» оснащена автоматической противопожарной системой трехкратного действия с аппаратурой управления ЗЭЦ11-2, двумя фильтровентиляционными установками, системой самоокапывания, термодымовой аппаратурой, системой 902В «Туча» для стрельбы 81-мм дымовыми гранатами, двумя танковыми дегазационными приборами. Кроме того, на самоходке имеется комплект оборудования для подводного вождения, позволяющего машине преодолевать водные преграды глубиной до пяти метров.
Как правило, самоходка входит в состав огневого батарейного артиллерийского комплекса (ОБАК) «Капустник» наряду с машиной командира батареи 1В 152 «Капустник-Б» (на базе унифицированного шасси УНШ), машиной старшего офицера батареи 1В 153 (на базе «Урал-43201» с универсальным кузовом К43210) и восьмью единицами 2С19. ОБАК представляет собой базовое звено для формирования любых артиллерийских соединений.
| Экипаж | 5 чел. |
| Масса | 42 т |
| Длина | 11,9 м |
| Высота | 2,98 м |
| Ширина | 3,38 м |
| Клиренс | 450 мм |
| Бронирование | противопульное |
| Скорострельность, выстр./мин | 7-8 |
| Максимальная дальность стрельбы, км | 24,7; для ОФС с газогенератором — 28,5 км |
| Минимальная дальность стрельбы, км | 6,5 |
| Максимальная скорость по шоссе | 60 км/ч |
| Запас хода по шоссе | 500 км |
| Вооружение | 152-мм гаубица 2А64, 12,7-мм пулемет НСВТ «Утес» |
| Боекомплект пушки | 50 |
| Двигатель | В-84А |
| Мощность двигателя, л. с | 840 |
rosoboronpostavka.ru
