Двигатель BMW M52 2,0 – 2,8 л

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Двигатель серии M52 стал первым «одноразовым» мотором, непригодным для капремонта. Это обусловлено конструкцией алюминиевого блока цилиндров:

  • для Америки используются чугунные гильзы;
  • в Европе эксплуатируются блоки с никосиловым покрытием стенок цилиндра;
  • в любом из указанных вариантов невозможно применить детали другого ремонтного размера или обработать поверхность для восстановления.

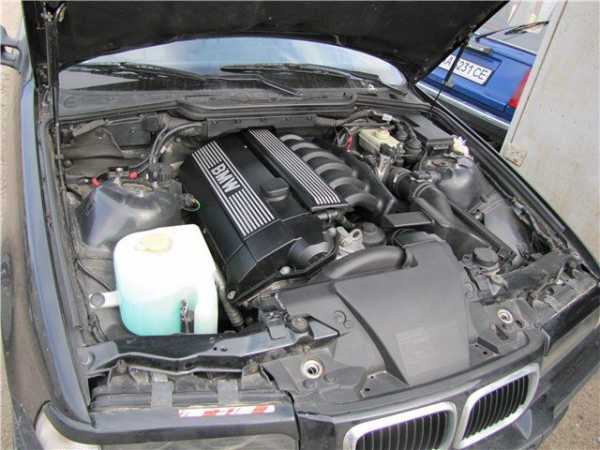

ДВС М52

ДВС М52

Тем не менее, целых 4 года (1997 – 2000) ДВС этой серии лидировали в рейтинге продаж.

Технические характеристики BMW M52 2,0 – 2,8 л

Серия М52 стала экспериментальной, создавалась на замену движков линейки М50:

  • в двигателе использован дюралевый блок цилиндров;
  • схема двигателя рядная с 6 цилиндрами;
  • конструкция ГРМ DOCH с двумя верхними распредвалами.

Соответствуют технические характеристики серии BMW M52 следующим показателям:

Изготовитель Munich Plant
Марка серии ДВС M52
Годы производства 1995 – 2001
Объем 2,0, 2,4, 2,5 и 2,8 л
Мощность 150, 181, 170 и 193 л. с.
Момент крутящий 190, 240, 245 и 280 Нм
Вес 166, 134, 166 и 170 кг
Степень сжатия 11 – 10,2
Питание инжектор
Тип мотора рядный бензиновый
Зажигание модульное, бесконтактное
Число цилиндров 6
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой алюминиевый
Распредвал 2 шт. схема DOCH
Материал блока цилиндров алюминий
Диаметр цилиндра 80 и 84 мм
Поршни оригинальные
Коленвал стальной литой
Ход поршня 66, 72, 75 и 84 мм
Горючее АИ-95
Нормативы экологии Евро-4
Расход топлива трасса – 6 – 8 л/100 км

смешанный цикл 8 – 10 л/100 км

город – 10 – 13 л/100 км

Расход масла максимум 0,7 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Liqui Moly, Shell
Масло для M52 по составу синтетика, полусинтетика
Объем масла моторного 6,5 л
Температура рабочая 95°
Ресурс ДВС заявленный 100000/150000 км

реальный 50000/250000 км

Регулировка клапанов гидрокомпенсаторы + система VANOS
Система охлаждения принудительная, антифриз
Объем ОЖ 10 л
Помпа с пластиковой крыльчаткой
Свечи на M52 BKR6EK от NGK
Зазор свечи 1,1 мм
Цепь ГРМ двурядная
Порядок работы цилиндров 1-5-3-6-2-4
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик  двухмассовый
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Производитель рекомендует соблюдать указанные моменты затяжки и объемы рабочих жидкостей при обслуживании моторов.

Перечень модификаций ДВС

В серии двигатель M52 имеет несколько базовых модификаций с никосиловым покрытием алюминиевых цилиндров:

  • М52В20 – 1991 см3, цилиндр 80 мм, ход поршня 66 мм, сжатие 11, 150 л. с., 190 Нм на 420 об/мин;
  • М52В24 – 2394 см3, цилиндр 84 мм, ход поршня 72 мм, сжатие 10,5, 181 л. с., 240 Нм на 3600 об/мин;
  • М52В25 – 2494 см3, цилиндр 84 мм, ход поршня 75 мм, сжатие 10,5, 170 л. с., 245 Нм на 4000 об/мин;
  • М52В28 – 2793 см3, цилиндр 84 мм, ход поршня 84 мм, сжатие 10,5, 193 л. с., 280 Нм на 4000 об/мин.

Двигатель 2 л

Двигатель 2 л

Мотор 2,4 л

Мотор 2,4 л

Вариант 2,5 л

Вариант 2,5 л

Модификация 2,8 л

Модификация 2,8 л

У трех базовых ДВС имеется версия с чугунными гильзами цилиндров: М52TUB20, M52TUB25 и M52TUB28. На мощность, крутящий момент и степень сжатия это никак не влияет, но увеличивает эксплуатационный ресурс в условиях РФ до 150000 км пробега.

Чугунные гильзы

Чугунные гильзы

Условно в ту же серию входит спортивный движок S52, разработанный для американского рынка.

Спортивная модель S52

Спортивная модель S52

Особенности конструкции

Кроме алюминиевого блока, особенностью серии М52 является применение системы VANOS. Распредвал, управляющий впускными клапанами, регулируется для подбора оптимальных порций впрыскиваемого в камеру сгорания топлива, что позволяет увеличить мощность мотора, добиться улучшения приемистости в широком диапазоне оборотов.

В 1998 – 1999 году произошел дополнительный тюнинг этой системы – Double-VANOS. Второй распредвал, управляющий выпускными клапанами, получил аналогичные регулировки. Для городского цикла улучшение параметров очень заметно, так как снизился расход топлива, мотор не перегревается в пробках.

Конструкция моторов М52

Конструкция моторов М52

Подробное описание работы систем содержит мануал завода производителя. Изначально система зажигания электронная, отсутствуют подвижнее механизмы, увеличивается ее долговечность. Мотор 2,0 л считается базовой версией серии, модификации 2,5 л и 2,8 л предназначены для эксплуатации в Европе, Америке и РФ. Вариант 2,4 л создан исключительно для Таиланда.

Серия укомплектована изготовителем ЭБУ производителя Siemens версии MS41. Все навесное оборудование приводится во вращение одним ремнем, который рекомендовано осматривать постоянно, менять через 40000 км пробега.

Плюсы и минусы

Важнейшими недостатками двигателей BMW серии М52 являются:

  • из-за большого содержания серы в отечественном бензине алюминиевый блок имеет ресурс в пределах 60 – 70 тысяч км пробега на территории РФ;
  • капремонт блока невозможен, так как никасил – сплав кремния и никеля, не восстанавливается, а чугунных гильз большего размера для него не предусмотрено;
  • с увеличением пробега расход масла превышает 700 г/1000 км;
  • термостат удерживается полимерной пластиной, которая часто ломается;
  • головка блока цилиндров изменяет геометрию вследствие интенсивного нагрева от блока;
  • раскрытие трещин в клапанных крышках.

Система VANOS

Система VANOS

Некоторое навесное имеет низкий ресурс, в частности, часто выходит из строя пластиковый ротор помпы. Для демонтажа придется снимать своими руками ремень, демонтировать узел целиком.

Однако имеются у серии М52 и достоинства, в основном за счет конструкции и комплектации движков:

  • двухпоточные каталитические нейтрализаторы внутри катколлектора;
  • в опоре маслофильтра имеется температурный датчик;
  • во впускной коллектор встроена заслонка резонансного типа с электронным управлением;
  • вихрекамерное образование смеси;
  • шланги системы охлаждения крепятся быстросъемными муфтами;
  • модернизация системы охлаждения за счет адаптированной помпы и повышенной пропускной способности;
  • головки шатунов в версиях В25 и В20 изготовлены методом излома;
  • поршень улучшенного образца;
  • прокладка ГБЦ из металлопакета;
  • снижены объемы ОЖ и смазки.

Впускной коллектор

Впускной коллектор

Список моделей авто, в которых устанавливался

В зависимости от конкретной версии мотор M52 использовался в следующих моделях BMW:

  • М52В20 – БМВ 320i в кузове Е36, БМВ 520i в кузове Е39;
  • M52TUB20 – БМВ 7 Z3 в кузове Е36, БМВ 320i в кузове Е46, БМВ 520i в кузове Е39;
  • М52В24 – БМВ 3 и 5 серии в кузовах Е36 и Е39;
  • М52В25 – БМВ 323i/323ti в кузове Е36, БМВ 523i в кузове Е39, БМВ Z3 2,5 л;
  • M52TUB25 – БМВ 323i в кузове Е46, БМВ 523i в кузове Е39, БМВ E36/7 Z3;
  • М52В28 – БМВ 328i в кузове Е36, БМВ 528 в кузове Е39, БМВ 728i в кузове Е38, БМВ Е36/7 Z3;
  • M52TUB28 – БМВ 328i в кузове Е46, БМВ У36/7 Z3 и 8Z3, БМВ 528i в кузове Е39, БМВ 728i в кузове Е38.

БМВ 323i

БМВ 323i

Три года подряд 1997 – 1999 г.г. характеристики двигателя этой серии были признаны лучшими.

Регламент обслуживания BMW M52 2,0 – 2,8 л

Любой двигатель M52 из этой серии обслуживается в стандартном порядке без особых изменений периодичности:

  • чаще всего происходит замена смазки и соответствующего фильтра – 7,5 – 10 тысяч пробега;
  • аккумулятора и свечей хватает примерно на 50 – 60 тысяч км;
  • ремень навесного оборудования и помпа проходят 30 – 40 тысяч;
  • топливный фильтр следует поменять на рубеже 40 тысяч, а картридж воздушного в два раза чаще.

Ремонт М52

Ремонт М52

Поскольку устройство ДВС не предусматривает углублений в поршнях, при обрыве цепи ГРМ гнет клапана. Необходима замена цепи каждые 90 – 100 тысяч км.

Обзор неисправностей и способы их ремонта

В своей линейке каждый мотор M52 обладает характерными «болезнями»:

Повышение расхода смазки 1)залегшие кольца

2)выработка механизма VANOS

1)замена колец

2)ремонт или замена

Пропуск зажигания закоксованность гидротолкателей промывка или замена
Плавающие обороты, снижение мощности, «дизельный» звук износ механизма ВАНОС установка ремонтного размера ВАНОС М52
Перегрев пробка в системе охлаждения, засор радиатора продувка, прочистка, промывка

Изначально высокие требования к бензину делают автомобили БМВ с моторами этой серии не слишком популярными у отечественных пользователей.

Варианты тюнинга мотора

Поскольку двигатель M52 использует дюралевый блок цилиндров, расточка невозможна по умолчанию. Зато используется тюнинг других вариантов:

  • Строкер-кит – увеличение хода поршня для добавления 10% мощности;
  • Турбирование – доработка впускного/выпускного тракта, установка наддува или компрессора.

В первом варианте тюнинг возможен только для моторов меньшего объема, чтобы использовать запчасти движков этой же серии большего объема. Производится следующим образом на примере М52В25:

  • коленвал и шатуны от В28;
  • прошивка до версии М52В28;
  • впускной коллектор от М50В25;
  • выпускной коллектор и распредвалы от спортивной модификации мотора D.

Комплект строкер кит

Комплект строкер кит

После чего, необходима профессиональная настройка режимов. Более простым способом является чип-тюнинг после установки распредвалов с подъемом 10 мм, фазами 250/250, коллектора входного от М50В25 и холодного впуска.

Таким образом, серия моторов BMW M52 является улучшенным, но крайне недолговечным вариантом для России. Даже при высоком качестве топлива эксплуатационный ресурс низкий, а капремонт невозможен.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Двигатель BMW M52B25 / M52TUB25

Двигатель М52В25 от БМВ пошел в серию в 1995 году и заменил собой 2.5-литровый мотор М50. В отличие от предшественника чугунный блок был сделан из алюминиевого сплава (хотя геометрию низа не изменили), а цилиндры были покрыты никасилом. Изменения коснулись еще шатунов (длина стала 140мм) и поршней (высота стала 32,55мм). Впускная система у этого мотора тоже была изменена. Голову позаимствовали от двигателя М50 Vanos. Производительность форсунок – 190 кубических см. в минуту. Устанавливался данный агрегат на версиях 23i БМВ в 36,46, 39 кузовах и на Z3.

  • В 1998 г. агрегат доработали, и назвали уже M52B25TU(technical update). Изменения также затронули охлаждающую систему и электронный дроссель.
  • Так как данный мотор получился менее мощным, чем предшественник (хотя при том же крутящем моменте), то устанавливался он исключительно на бензиновых автомобилях БМВ, имеющих индекс 23.

В 2000 году данный двигатель начал постепенно вытесняться новой 2.5-литровой шестеркой – М54В25, и через год выпуск мотора М52В25 прекратилось.

Модификации(модели) моторов М52В25:

1. М52В25 (выпускался по 1999 год) – базовый агрегат. Имеет степень сжатия 10,5 и мощность 170 сил при 5500 оборотах в минуту. Крутящий момент равен 245 Нм при достижении 3950 оборотов в минуту.

2. M25B25TU (период выпуска 1998-2001 гг.) – система Ванос была усовершенствована путем установки дополнительного фазовращателя на выпуске. Блок цилиндров получил чугунные гильзы, изменения затронули шатунно-поршневую систему. Распределительные валы были также изменены. Степень сжатия и мощность осталась как у базового двигателя, момент остался тем же, но уже при 3.5 тысячах оборотах в минуту.

Типичные болячки и недостатки ДВС М52В25:

1. Такая же, как у предшествующего мотора М50 склонность к перегреву. В результате перегрева деформируется голова. Если вы замечаете, что температура начинает подниматься выше нормы, то начинайте срочно искать причину этого. Для начала почистите радиатор, проверьте систему охлаждения на завоздушенность, убедитесь в работоспособности термостата, крышки радиатора и водяного насоса.

2. «Масложор». У этого ДВС быстро изнашиваются кольца на поршнях. Если заменить их своевременно, до образования задиров на стенках цилиндров, то проблема на некоторое время уйдет. Если задиры уже появились – то гильзуем двигатель. Еще причиной повышенного расхода масла может служить неисправный клапан вентиляции газов картера.

3. Пропуски в зажигании. Со временем гидравлические толкатели закоксовываются, и производительность отдельных цилиндров начинает падать. ЭБУ отключает непроизводительный цилиндр, это и служит причиной пропусков. Лечится заменой гидрокомпенсаторов.

4. На панели высвечивается заначек масленки. Виноват или масляный стакан или масляный насос. Лечится также заменой.

5. Проблемы системы Vanos. Ванос изнашивается, и проявляется это упадком мощности и плавающими оборотами, иногда двигатель может даже заглохнуть. Лечится покупкой ремкомплекта и заменой изношенных деталей системы.

6. Датчики. Частенько выходят из строя датчики положения коленвала и распредвала.

7. Еще у некоторых двигателей отмечалась течь ОЖ через термостат.

8. Высокие требования к качеству топлива у базовой версии.

Стоит добавить, что возраст и ресурс моторов М52В25 уже близки к своему пределу, а значит приобретать такой мотор нет смысла, так как он уже в любой момент может «двинуть кони».

Тюнинг

Если кто-то не учел предыдущего абзаца, и все же купил такой мотор для тюнинга, то можно начинать с установки холодного впуска. Стоит также приобрести впускной коллектор от мотора М50В25 и поменять распредвалы, и отчиповать мотор. Чуть более 200 лошадей можно этим добиться.

Есть еще варианты увеличить объем двигателя до 2.8 и сделать мотор турбированным, путем приобретения соответствующего турбокита.

Характеристики двигателя BMW M52B25 / M52TUB25

autoportal.pro

Двигатель BMW М52: описание, характеристики, обслуживание, ремонт

Мотор М52 был создан в 1994, выпущен в свет в 1995 году и представлял собой очередную ступень эволюции двигателей БМВ. Производство данного агрегата было обусловлено техническим прогрессом, целью которого было уменьшение веса двигателя и его выбросов, а также увеличение крутящего момента.

Технические характеристики

Первые М52 устанавливались на всю линейку Е36, а с марта 1995 началась установка и на Е39. Общее количество произведенных двигателей — 1 607 867.

БМВ с двигателем М52.

С самого начала выпуска проводились разработки модификаций мотора для разных условий и рынков мира. К примеру, М52В24 выпускался только для Таиланда и устанавливался только на 323iE36. В свою очередь, такие модификации как В25 и В28, были признаны лучшими двигателями в США, и поэтому компания БМВ ориентировала их выпуск преимущественно для американцев.

Технические характеристики

М52В20

М52В24

М50В25

М52В28

Объем, см.куб

1991

2394

2494

2793

Диаметр цилиндра/ход поршня, мм

80/66

84/72

84/75

84/84

Степень сжатия

11,0

10,5

10,2

Мощность, л.с.

150

181

170

193

Крутящий момент, Нм/об.мин

190/4200

240/3600

245/3950

280/3950

Максимальная частота вращения, об.мин

6500

6500

6500

6500

Вес двигателя, кг

166

134

166

170

Мотор М52 является «преемником» М50, но не имея никаких преимуществ перед ним, имеет определенные недостатки.

Мотор М52.

Блок цилиндров представляет собой сплав алюминия с никасиловым покрытием, следовательно, проблемой является износ поршневых колец.из-за этого увеличивается расход масла, появляется вероятность прогорания поршня и клапана. Решением является только гильзование блока тонкостенными гильзами и замена поршневых колец на такие, что используются в чугунных агрегатах.

Достаточно часты жалобы на термостат, который сделан из тонкого пластика. Следовательно, он более подвержен разрушению, из-за чего подтекает антифриз.

Обслуживание

Модификации M52 пользуются отличной репутацией, но не терпят небрежного обслуживания. Условия к его обслуживанию следующие:

  • Замена масла — каждые 10-12 тыс.км. Масло необходимо использовать только рекомендованное изготовителем.
  • Цепь ГРМ — ее ресурс в среднем составляет 250-300 тыс.км, после чего она растягивается и нуждается в замене.
  • Форсунки и свечи — каждые 50-80 тыс.км.
  • Ремонт системы Vanos — производится после 200-300 тыс.км.

Ремонт двигателя

Наиболее часто выходящими из строя механизмами являются поломка насоса системы охлаждения, привод вентилятора радиатора и выход из строя масляного фильтра.

Двигатель БМВ М52.

Замена вентилятора и вискомуфты

Вискомуфта нуждается в замене при условии заедании ступицы вентилятора, а также при увеличенном осевом или диаметральным зазором или с увеличенным расходом масла.

Процесс снятия:

  1. Снятие кожуха вентилятора при помощи удаления штифтов распорных зажимов в верхней части кожуха
  2. Откручивание крепежной гайки вентилятора к ступице водяного насоса
  3. Непосредственное снятие вентилятора
  4. Снятие вискомуфты производится отворотом четырех крепежных болтов.

Процесс установки:

  1. Установка вискомуфты и затягивание крепежных болтов моментом 9 Нм.
  2. Установка вентилятора на ступицу насоса и затягивание гайки моментом 25 Нм
  3. Установка кожуха вентилятора, при этом оба нижних выступа должны войти в пазы радиатора
  4. Установка распорных зажимов и их фиксация штифтами.

Снятие и установка водяного насоса

Одной наиболее часто ломающихся элементов является помпа. Рассмотрим, особенности замены и ремонта элемента системы охлаждения.

Процесс снятия:

  1. Отсоединение провода массы от аккумулятора
  2. Сливание охлаждающей жидкости
  3. Снятие вентилятора
  4. Ослабление болтов крепления шкива
  5. Снятие клинового ремня
  6. Отворот четырех болтов крепления шкива и снятие последнего со ступицы насоса
  7. Отсоединение шлангов водяного насоса
  8. Отворот крепежных болтов и снятие насоса.

Процесс установки:

  1. Очистка установочной поверхности
  2. Установка уплотнительного кольца
  3. Установка помпы и равномерное затягивание крепежных болтов
  4. Присоединение шлангов к водяному насосу и закрепления их хомутами
  5. Установка приводного шкива
  6. Установка и натяжение клинового ремня
  7. Установка вентилятора
  8. Заполнение системы охлаждения.

Промывка системы охлаждения

Неоднократно на моторах БМВ М52 требовалась промывка охлаждения, поскольку засорялась система. Рассмотрим, основные положения проведения операции:

  1. Снятие бампера, открывание крышки на бачке и отворот пробки радиатора
  2. Закрывание крышки на бачке, компрессорная продувка в отверстие под винт для удаления воздуха
  3. Откручивание пробки слива ОЖ из блока, сливание ОЖ
  4. Заполнение системы водой, добавление в неё 7-ми минутной промывки Hi-Gear
  5. Запуск двигателя и ожидание семи минут
  6. Остывание двигателя и слив жидкости
  7. Закрытие всех пробок, заливание 5-6л воды
  8. Открывание одной пробки и прогонка воды компрессором
  9. Повторение п.8 до тех пор, пока не начнет выходить чистая вода
  10. Заполнение системы дистиллированной водой, запуск двигателя и прогрев его до рабочей температуры. Остывание двигателя и слив воды
  11. Медленное заполнение системы новым антифризом и прокачка повышением оборотом
  12. Накручивание новой крышки бачка, прогрев до рабочей температуры.

Замена масла и масляного фильтра

Наиболее частой операцией технического обслуживания является смена смазки и фильтра. Как проводится замена моторного масла и масляных элементов:

  1. Нагрев масла, откручивание маслосливной горловины
  2. Откручивание сливного болта, слив масла
  3. Откручивание масляного фильтра
  4. Замена фильтрующего элемента и уплотнительных резинок
  5. Заливание масла через специальную горловину, параллельная проверка его уровня по щупу.

Замена прокладки клапанной крышки

В процессе эксплуатации могут возникать подтёки из-под клапанной крышки. Этот эффект можно наблюдать при пробоях или растяжении элемента. Процесс замены прокладки клапанной крышки:

  1. Снятие обоих пластиковых защитных кожухов
  2. Отсоединение патрубка системы вентиляции картера от клапанной крышки
  3. Отсоединение проводов катушек и снятие катушек зажигания
  4. Откручивание колпачковых гаек
  5. Снятие клапанной крышки
  6. Снятие старой прокладки
  7. Очистка поверхности крышки от герметика
  8. Промазывание новой прокладки герметиком и сборка всего в обратной последовательности.

Тюнинг М52В25

Наиболее простым и распространенным способом увеличения мощности является приобретение и установка холодного впуска, впускного коллектора от М50 и чип-тюнинг. Сделав всё это получаем в среднем 210-220 л.с.

Вывод

Двигатель М52, который пришел на смену М50, был весьма успешен в США и Таиланде, сохранил все достоинства и недостатки М50, но также заимел и ряд «своих» отрицательных качеств.

avtodvigateli.com

Двигатель BMW M52 — характеристика

Двигатель BMW M52 был создан в апреле 1994 года. Это вторая эволюция 24-клапанных двигателей БМВ и основана она на M50TU.

Целью технического развития стало снижение веса, выбросов и улучшение показателей крутящего момента. Важнейшей характеристикой двигателя М52 по сравнению с предшественником M30 и M50, является алюминиевый картер с износостойким покрытием Nikasil на поверхности цилиндров (за исключением моделей для Северной Америки, в котором сохранился железный блок из-за более высокого содержания серы в топливе), который почти на 50% легче чем чугунный блок M50. Это привело к снижению веса двигателя от около 190 кг (M50) до 160 кг (M52).

На M52 был оптимизирован шатун и поршень, сбалансированные валы, меньший вес оптимизированных клапанов, алюминиевый картер более чувствительный, чем чугунный блок M50.

Дебют мотора БМВ М52 состоялся на BMW 3 серии E36 (седан, туринг, купе, кабриолет, компакт, Baur) и был доступен с марта 1995 года на E39 5 серии. Этот силовой агрегат так же использовался на BMW Z3 (Coupe/Roadster), E46 (седан, туринг, купе, кабриолет, компакт), E38 7 Series и производился до 2003 года в четырех вариантах объема. Всего было произведено 1 607 867 моторов.

Двигатель BMW M52B20

Базовая версия силового агрегата семейства M52 созданная на основе 2-литрового М50 и выпускаемая с 1994 по 2003 год. Применялся мотор M52B20 на:

Двигатель BMW M52B24

Этот мотор был создан только для рынка Таиланда и имеет рабочий объем 2,4 литра (2394 куб.см). Устанавливался только на седан 323i E36.

Двигатель BMW M52B25

Как и предыдущий 2-литровый двигатель, этот также создан на основе М50, и в отличии от предшественника на 22 лошадиные силы слабее. Выпускался с 1995 по 2003 год. М52Б25 в 1998 году был признан лучшим двигателем в США и устанавливался на:

Двигатель BMW M52B28

Версия 2,8-литрового двигателя дебютировала в 1994 году и выпускалась по 2003. Мотор был основан на 2,5-литровом варианте и в 1999 году признан лучшим мотором в США. Применялся M52B28 на:

Характеристики двигателя BMW M52

 M52B20  M52B24  M52B25  M52B28
 Объем, см.куб  1991  2394  2494  2793
 Диаметр цилиндра/ход поршня, мм  80/66  84/72  84/75  84/84
 Степень сжатия, :1  11,0  —  10,5  10,2
 Мощность, л.с. (кВт)/об.мин  150 (110)/5900  181 (135)/5800  170 (125)/5500  193 (142)/5300
 Крутящий момент, Нм/об.мин  190/4200  240/3600  245/3950  280/3950
 Мощность л.с. на литр  75,34  75,60  68,16  69,10
 Допустимая максимальная частота вращения, об.мин  6500  6500  6500  6500
 Вес двигателя, ∼ кг  166  134  166  170
 Система управления  MS41.0  MS41.0  MS41.0  MS41.0

Двигатель BMW M52TU

Сера действует как средство против коррозии и привело к большому количеству преждевременного износа. Эта проблема была решена в сентябре 1999 года с введением стальной гильзы цилиндров в обновленном двигателе М52ТУ.

M52 TU (где TU — техническое обновление) это модернизированный двигатель с измененными фазами газораспределения к системе с непрерывным контролем как для впускных так и для выпускных клапанов (так называемый «двойной VANOS»).

Особенность двигателя БМВ М52ТУ

  • шестицилиндровый рядный двигатель с 4 клапанами на каждый цилиндр
  • блок цилиндров из алюминиевого сплава ALSiCu с обжатыми втулками из серого чугуна
  • переработанная головка блока цилиндров
  • прокладка ГБЦ выполнена многослойной из листового метала
  • блок цилиндров повышенной жесткости для улучшения акустических и вибрационных свойств
  • модифицированный коленчатый вал
  • внутреннее инкрементное зубчатое колесо из металлокерамического материала, закрепленное на коленчатом валу
  • масляный насос и регулятор давления масла, встроенные в успокоитель масла
  • циклонный маслоотделитель
  • регулирование угла установки впускного и выпускного распределительных валов = двойная система VANOS
  • распределительные валы, согласованные с фазами газораспределения
  • система охлаждения двигателя с подводом охлаждающей жидкости в головку блока цилиндров
  • подача вторичного воздуха в головку блока цилиндров для автомобилей с правосторонним рулевым управлением и для автомобилей для США
  • модифицированный поршень
  • шатуны с головками, полученные методом излома, для двигателей B20 и B25
  • термостат с электронным управлением для автомобилей семейства Е46
  • измененный контур охлаждающей жидкости с повышенной пропускной способностью и адаптированный водяной насос
  • быстроразъемные соединительные муфты для водяных шлангов
  • дроссельная заслонка с электродвигателем (MDK)
  • впускной модуль из 3 частей с электрически управляемой резонансной заслонкой и системой вихрекамерного смесеобразования
  • электрически управляемый эжекторный насос для усилителя тормозов
  • датчик температуры масла в опоре агрегата масляного фильтра
  • установленные рядом с двигателем двухпоточные катализаторы, встроенные в выпускной коллектор (не для моделей с правосторонним рулевым управлением)
  • контрольные кислородные датчики после катализатора
  • насос и клапан системы наддува вторичного воздуха (только для автомобилей с правосторонним рулевым управлением и для автомобилей выпускаемых для Американского рынка)

Двигатель BMW M52TUB20

Это модернизированная версия 2,0-литрового двигателя М52 которая отличается наличием системы газораспределения Bi-VANOS.

М52ТУБ20 применялся на:

Двигатель BMW M52TUB24

Двигатель с системой VANOS устанавливаемого на седан 523i E39 и выпускаемого для рынка Таиланда.

Двигатель BMW M52TUB25

Обновленная версия двигателя М52B25, которая была оснащена двойном VANOS-ом, что улучшило крутящий момент на низких оборотах.

М52ТУБ25 устанавливался на:

Двигатель BMW M52TUB28

Обновленная модель мотора B28 с установленной системой ВАНОС.

Устанавливался М52ТУБ28 на:

  • BMW 328i E46
  • BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster
  • BMW 528i E39
  • BMW 728i E38
Характеристики двигателя BMW M52 TU
 M52TUB20  M52TUB24  M52TUB25  M52TUB28
 Объем, см.куб  1991  2394  2494  2793
 Диаметр цилиндра/ход поршня, мм  80/66  84/72  84/75  84/84
 Степень сжатия, :1  11,0  —  10,5  10,2
 Мощность, л.с. (кВт)/об.мин  150 (110)/5900  190 (140)  170 (125)/5500  193 (142)/5500
 Крутящий момент, Нм/об.мин  190/3500  240  245/3500  280/3500
 Мощность л.с. на литр  75,34  79,53  68,16  69,10
 Допустимая максимальная частота вращения, об.мин  6500  6500  6500  6500
 Вес двигателя, ∼ кг  177  120  177  180
 Система управления  MS42.0  MS42.0  MS42.0  MS42.0

Подготовка и регулирование подачи топлива

  • дроссельная заслонка с электродвигателем/регулятор холостого хода
  • компактный пленочный расходомер воздуха (HFM, тип B)
  • клапанные форсунки с наклонным впрыскиванием
  • функция «running losses ventil» (США)
  • функция диагностики утечки топлива из топливного бака (США)

Мощность во всех обновленных двигателях осталась без изменений. Максимальный крутящий момент был достигнут при более низких частотах вращения двигателем, чем у предыдущих моделях. В целом, увеличен крутящий момент в диапазоне низких частот вращения.

Параметры, установленные на заводе, при необходимости могут быть изменены на станции технического обслуживания в пределах от 650 об/мин до 800 об/мин.

Проблемы двигателя BMW M52

  • износ рабочей поверхности стенок цилиндра: причина — так как блок цилиндров в М52 изготовлен из алюминиевого сплава с покрытием НИКОСИЛ на стенках цилиндра, то рабочая поверхность по сравнению с чугунным мотором менее устойчива к воздействию вредных элементов топлива;
  • течь масла из стакана масляного фильтра;
  • снижение давления масла: возможные причины неисправности — редукционный клапан, износ вкладышей;
  • трещины клапанных крышек;

Двигатель BMW M52 был заменен на двигатель BMW M54.




www.bimmerfest.ru

Двигатель M52B28 Достоинства и недостатки



Сегодня поговорим про двигатель M52B28 рассмотрим его достоинства , технические характеристики и недостатки. Узнаем их и поймем как исправить.

Начнем с того , что двигатель M52B28 производился с 1995-2001 годы и  устанавливался на BMW E39 , BMW E38 , BMW E36 , BMW E46 , BMW Z3. Поговорим о его технических характеристиках.





Технические характеристики





M52B28 это рядная атмосферная шестерка с 4 клапанами на цилиндр и объемом 2,8 литра мощностью 193 л.с при 5300 об/мин , крутящий момент 280 Н/м при 3950 об/мин.

Мотор имеет алюминиевый блок цилиндров с никосиловым покрытием которое не любит наше топливо. Только с 1999 года применялось другое покрытие поэтому лучше присматриваться к моторам этого года. Также некоторым меняли мотор по гарантии. Северо американские версии имеют чугунный блок.

Диаметр цилиндра и ход поршня имеет равные значения 84*84. Степень сжатия 10,2.





Слабости





1) Склонность к перегреву особенности конструкции рядных шестерок. Выход следить за температурой , регулярно раз в полгода чистить радиатор , также не помешает проверить помпу и термостат.

2)  Если расходуется много масла причина этому наверняка является износ поршневых колец.

3) Автомобиль не заводится причиной по мимо других может являться датчик положения коленвала и распредвала.

4) Нестабильная работа , плавающие обороты и снижение мощности причиной является Ванос который нуждается в замене.

Есть и другие болезни в основном они от старости здесь описаны основные и часто встречающиеся.





Достоинства





1) При правильной эксплуатации ресурс.
2) Имеет хороший потенциал для тюнинга об этом поговорим в другой раз.
3) Хорошая тяга и динамика и при этом небольшой расход топлива 13-15 литров (хотя для кого как). Неподходящий мотор для Е38 слишком слаб.

4) Точно не помню в каком журнале , но M52B28 был двигателем года в 1995 году.

5) Что еще для некоторых важно имеет приятный звук , но тут еще заслуга выхлопной системы:)

И так подведем итоги

1) Желательно покупать автомобили с 1999 года так как там другое покрытие которое более терпимо к нашему топливу.

2) Масло использовать :

0W-30
0W-40
5W-30
5W-40

Заливать в двигатель 6,5 литров , а менять раз в 8-10 тыщ.км.

3) Следить за температурой и регулярно раз в полгода чистить радиатор , чтобы избежать перегрева.

Надеюсь статья была интересной ставьте лайки и подписывайтесь на группу:)

germanyworld.ru

BMW 5 series Баварский конструктор 🚗 › Бортжурнал › Коротко о двигателе м52 и м52ТУ

Запись посвящается тем людям которые не знают чем отличается простой 52 от 52ту

Двигатель BMW M52

Двигатель M52 был создан в апреле 1994 года. Это вторая эволюция 24-клапанных двигателей БМВ и основана она на M50TU. Целью технического развития стало снижение веса, выбросов и улучшение показателей крутящего момента.
Важнейшей характеристикой двигателя М52 по сравнению с предшественником M30 и M50, является алюминиевый картер с износостойким покрытием Nikasil на поверхности цилиндров (за исключением моделей для Северной Америки, в котором сохранился железный блок из-за более высокого содержания серы в топливе), который почти на 50% легче чем чугунный блок M50. Это привело к снижению веса двигателя от около 190 кг (M50) до 160 кг (M52).
На M52 был оптимизирован шатун и поршень, сбалансированные валы, меньший вес оптимизированных клапанов, алюминиевый картер более чувствительный, чем чугунный блок M50.
Дебют мотора БМВ М52 состоялся на BMW 3 серии E36 (седан, туринг, купе, кабриолет, компакт, Baur) и был доступен с марта 1995 года на E39 5 серии.
Этот силовой агрегат так же использовался на:
BMW Z3 (Coupe/Roadster),
E46 (седан, туринг, купе, кабриолет, компакт),
E38 7 Series и производился до 2003 года в четырех вариантах объема.
Всего было произведено 1 607 867 моторов.

Двигатель BMW M52B20
Базовая версия силового агрегата семейства M52 созданная на основе 2-литрового М50 и выпускаемая с 1994 по 2003 год. Применялся мотор M52B20 на:
BMW E36 320i
BMW E39 520i

Двигатель BMW M52B24
Этот мотор был создан только для рынка Таиланда и имеет рабочий объем 2,4 литра (2394 куб.см). Устанавливался только на седан 323i E36.

Двигатель BMW M52B25
Как и предыдущий 2-литровый двигатель, этот также создан на основе М50, и в отличии от предшественника на 22 лошадиные силы слабее. Выпускался с 1995 по 2003 год. М52Б25 в 1998 году был признан лучшим двигателем в США и устанавливался на:
BMW 323i и 323ti E36
BMW 523i E39
BMW Z3 2.3 Roadster

Двигатель BMW M52B28
Версия 2,8-литрового двигателя дебютировала в 1994 году и выпускалась по 2003. Мотор был основан на 2,5-литровом варианте и в 1999 году признан лучшим мотором в США. Применялся M52B28 на:
BMW 328i E36
BMW 528i E39
BMW 728i и 728iL E38
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster

Характеристики двигателя BMW M52

Двигатель BMW M52TU
Сера действует как средство против коррозии и привело к большому количеству преждевременного износа. Эта проблема была решена в сентябре 1999 года с введением стальной гильзы цилиндров в обновленном двигателе М52ТУ. M52 TU (где TU — техническое обновление) это модернизированный двигатель с измененными фазами газораспределения к системе с непрерывным контролем как для впускных так и для выпускных клапанов (так называемый «двойной VANOS»).

Особенность двигателя БМВ М52ТУ
1.Шестицилиндровый рядный двигатель с 4 клапанами на каждый цилиндр.
2. Блок цилиндров из алюминиевого сплава ALSiCu с обжатыми втулками из серого чугуна.
3.Переработанная головка блока цилиндров.
4.Прокладка ГБЦ выполнена многослойной из листового метала.
5.Блок цилиндров повышенной жесткости для улучшения акустических и вибрационных свойств.
6.Модифицированный коленчатый вал.
7.Внутреннее инкрементное зубчатое колесо из металлокерамического материала, закрепленное на коленчатом валу.
8.Масляный насос и регулятор давления масла, встроенные в успокоитель масла.
9.Циклонный маслоотделитель.
10.Регулирование угла установки впускного и выпускного распределительных валов = двойная система VANOS.
11.Распределительные валы, согласованные с фазами газораспределения.
12.Система охлаждения двигателя с подводом охлаждающей жидкости в головку блока цилиндров.
13.Подача вторичного воздуха в головку блока цилиндров для автомобилей с правосторонним рулевым управлением и для автомобилей для США.
14.Модифицированный поршень.
15.Шатуны с головками, полученные методом излома, для двигателей B20 и B25.
16.Термостат с электронным управлением для автомобилей семейства Е46.
17.Измененный контур охлаждающей жидкости с повышенной пропускной способностью и адаптированный водяной насос.
18.Быстроразъемные соединительные муфты для водяных шлангов.
19.дроссельная заслонка с электродвигателем (MDK).
20.Впускной модуль из 3 частей с электрически управляемой резонансной заслонкой и системой вихрекамерного смесеобразования.
21.Электрически управляемый эжекторный насос для усилителя тормозов.
22.Датчик температуры масла в опоре агрегата масляного фильтра.
23.Установленные рядом с двигателем двухпоточные катализаторы, встроенные в выпускной коллектор (не для моделей с правосторонним рулевым управлением).
24.Контрольные кислородные датчики после катализатора.
25.Насос и клапан системы наддува вторичного воздуха (только для автомобилей с правосторонним рулевым управлением и для автомобилей выпускаемых для Американского рынка).

Двигатель BMW M52TUB20
Это модернизированная версия 2,0-литрового двигателя М52 которая отличается наличием системы газораспределения Bi-VANOS.
М52ТУБ20 применялся на:
BMW Z3 2.0 Coupe и BMW Z3 2.0 Roadster
BMW 320i E46 Sedan
BMW 520i E39

Двигатель BMW M52TUB24
Двигатель с системой VANOS устанавливаемого на седан 523i E39 и выпускаемого для рынка Таиланда.

Двигатель BMW M52TUB25
Обновленная версия двигателя М52B25, которая была оснащена двойном VANOS-ом, что улучшило крутящий момент на низких оборотах.
М52ТУБ25 устанавливался на:
BMW 323i E46
BMW 523i E39
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster

Двигатель BMW M52TUB28
Обновленная модель мотора B28 с установленной системой ВАНОС.
Устанавливался М52ТУБ28 на:
BMW 328i E46
BMW Z3 2.8 Coupe и BMW Z3 2.8 Roadster
BMW 528i E39
BMW 728i E38

Характеристики двигателя BMW M52 TU

Мощность во всех обновленных двигателях осталась без изменений. Максимальный крутящий момент был достигнут при более низких частотах вращения двигателем, чем у предыдущих моделях. В целом, увеличен крутящий момент в диапазоне низких частот вращения.

Параметры, установленные на заводе, при необходимости могут быть изменены на станции технического обслуживания в пределах от 650 об/мин до 800 об/мин.

Проблемы двигателя BMW M52
1.Износ рабочей поверхности стенок цилиндра: причина — так как блок цилиндров в М52 изготовлен из алюминиевого сплава с покрытием НИКОСИЛ на стенках цилиндра, то рабочая поверхность по сравнению с чугунным мотором менее устойчива к воздействию вредных элементов топлива;
2.Течь масла из стакана масляного фильтра;
3.Снижение давления масла:
4.Возможные причины неисправности — редукционный клапан, износ вкладышей;
5.Трещины клапанных крышек;
6.Перегрев. Как и М50 серия, двигатель М52 склонен к перегреву вследствие чего может повести ГБЦ. Если движок начал греться значит нужно, почистить радиатор, выгнать воздух из системы охлаждения, проверить помпу, термостат и крышку радиатора.
7. Жор масла. В двигателях М52 очень подвержены износу поршневые кольца, если стенки цилиндров в порядке, тогда можно обойтись заменой колец. В случае их износа, отдаем блок на гильзовку (для никасиловых моторов). Кроме того, проверьте и клапан вентиляции картерных газов (КВКГ).

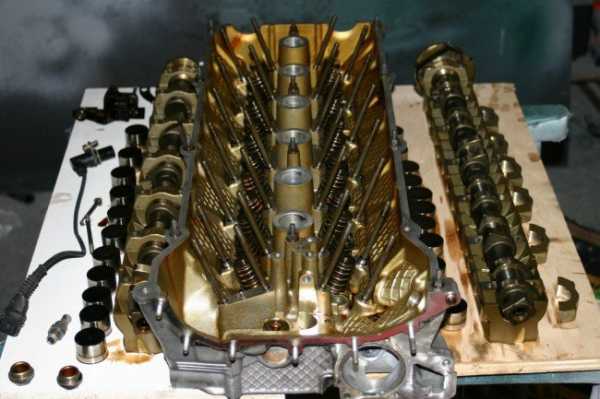

8. Пропуски зажигания. Проблема заключается в закоксовавшихся гидрокомпенсаторах, вследствие чего падает производительность цилиндра и ЭБУ отключает его. Покупайте и меняйте гидрокомпенсаторы, все будет работать.
9. Горит масленка. Обычно проблема кроется либо в масляном стакане, либо маслонасосе, проверяйте.
10. М52 Ванос. При тарахтении, падении мощности и плавании оборотов (иногда мотор глохнет), есть вероятность износа ваноса. Ремонт прост: необходимо купить ремкомплект ванос М52.
Кроме того, нередко выходят из строя датчики положения коленвала ДПКВ (не заводится М52) и распредвала (ДПРВ), ненадежная резьба под болты крепления ГБЦ, течет термостат, высокая требовательность к качеству бензина (Для не TU версий), средний ресурс ниже чем у предшественника М50 и прочее. Помимо этого, учитывая характер владения двигателями БМВ и серьезный возраст, ожидать можно чего угодно и когда угодно

Двигатель BMW M52 был заменен на двигатель BMW M54.

Полный размер

www.drive2.ru

BMW M52, M52TU — характеристики, описание, фото и видео

≡
31 Январь 2015
  ·  Рубрика:
Двигатели


А
А
А

Двигатели фирмы BMW уже давно запомнились водителям, как надежные, высокотехнологичные. Плохих ассоциаций они не вызывают. Но мнения многих автолюбителей после работы с автомобилями БМВ, в частности и с моторами фирмы, меняются. Проявляются довольно спорное отношение. Конечно, немецкий производитель гарантирует свое качество, а что касается дополнительных характеристик, то нужно уже смотреть на каждую модель в отдельности.

Двигатель MW M52: особенности

Данную модель стоит рассматривать в качестве результата развития и эволюции M50. Этот обновленный вариант уже получил такой механизм управления фазами распределения газа выпускного вала, который уже можно было назвать надежным. Он сегодня больше известен под названием VANOS. Так как в модель добавлены два клапана, то проходное сечение выросло вдвое. Это, к сожалению, но вполне ожидаемо, сказалось на худшем уровне наполняемости цилиндров во время низких оборотов. Это, со своей стороны, привело к перекосу характеристики момента к «крутильности», но подобная особенность двигателя не совсем удобна во время неспешного движения.

Основной задачей, стоящей перед VANOS была компенсация упомянутого недостатка путем незначительного растяжения той самой моментной характеристики. Несмотря на некоторые популярные заблуждения, данное изменение не вызвало роста общей мощности всего двигателя. Но ее повысили иным способом. Так, литраж самой мощной вариации уже составлял 2,8 литров, что позволило прибавить 300 кубов.

У эксплуатации данных моторов есть свои особенности:

  • связанные с существованием небольших болячек с системами, являющиеся электронными не полностью;
  • проблемная, а иногда завышенная стоимость расходников, которые используются в моторе;
  • старение расходников и как следствие – растяжка тросов привода заслонки (дроссельной).

Возникают особенности в работе также из-за некоторых проблем с управлением системой, защищающей автомобиль от заносов. Но, к счастью, правильный уход поможет выжимать из этого неплохого по надежности двигателя обещанные золотые горы.

Преимущества M52TU перед M52

Выпуск двигателя модели M52TU стал шагом в дальнейшей экологизацией предшественника M52. У новой модификации есть термостат, поддающийся четкому управлению, который выделяется точкой открытия в 97%. Так, полностью смещен к частичным нагрузкам период наиболее эффективной работы. Это позволило смеси полностью сгорать при городском использовании.

Компания BMW одна из первых применила системы данного типа. Такая многолетняя твердая традиция сохраняется ею до сегодняшнего дня. Немногие из её конкурентов решаются доводить машинное масло до температуры более сотни градусов.

В городских условиях машинное масло куда сильнее окисляется, если сравнивать с моторами предыдущих поколений. Из-за этого ожидаемый, или, как его называют, беспроблемный пробег понижается вдвое — до 180 тысяч километров. Но вот почти к трем сотням тысяч колпачки вполне могут стать проблемными.

Этот двигатель отличается капризностью к качеству самого масла. Если водитель выберет машинное масло целью своей экономии сегодня, то в будущем он точно потратит намного больше. Кроме того, VANOS получил управление над выпускным валом. На непосредственном впуске же проявляется дорогая заслонка, позволяющая изменить длину впускного тракта.

Самое четкое различие моторов, принадлежащих к предыдущей эпохе – широкий диапазон оборотов, который двигатель может выдерживать довольно бодро. В этом двигателе педаль газа обретает электронность, поэтом можно редактировать ее чувствительность. Показатель колец и колпачков, однако, на пункт ниже, чем у M52. Ниже стал и рейтинг надежности.

М52, М52TU: общие черты

Для моторов данной серии характерна такая особенность, как образование шлама на температурной контрастной зоне в районе внутренней стороны крышки, в которую заливают масло. Это – явное свидетельство качества масла, которое используется в автомобиле. Если этот слой небольшой, шансы увидеть мотор работоспособным уже приличные.

Этот признак актуален как раз в рамках использования режима для города, тогда определить его легко и с большой вероятностью. При этом интересно, что авто с режимом «трасса» даже при явных признаках присутствия шлама на внутренней части крышки могут вообще не иметь проблем.

В использовании двигателя М52, а также его модификации М52TU есть свои и плюсы, и недостатки. О надежности, скорости и выносливости уже говорили. Но помните, что при долгой работе двигателя придется брать по 700 грамм масла на каждую тысячу километров. Также иногда масло может течь из стакана цилиндра.

Но эти минусы не затемняют преимущества, поэтому данные двигатели считаются истинными примерами продукта высокого качества.

Тест BMW M52 (видео)

Оцените статью:

Поделитесь с друзьями!

bmw5.su

Отправить ответ

avatar
  Подписаться
Уведомление о
