Вертолет Ми‑24: летно-технические характеристики. Справка

26 августа 2011 года в Приморье в 20 км северо-восточнее населенного пункта Черниговка потерпел катастрофу боевой вертолет Ми-24. При выполнении планового учебного полета вертолет совершил жесткую посадку, после чего загорелся. В результате один член экипажа погиб, два других летчика спаслись.

26 августа 2011 года в Приморье в 20 км северо-восточнее населенного пункта Черниговка потерпел катастрофу боевой вертолет Ми-24. При выполнении планового учебного полета вертолет совершил жесткую посадку, после чего загорелся. В результате один член экипажа погиб, два других летчика спаслись.

Вертолет Ми‑24 (экспортный вариант Ми‑35) создан Московским вертолетным заводом (МВЗ) им. М.Л. Миля и является одним из самых известных вертолетов этого класса. Работы по созданию вертолета Ми‑24 начались в 1968 г., первый полет опытный образец совершил в 1969 г., принят на вооружение в 1972 г.

Серийно вертолет Ми‑24 различных модификаций выпускали и выпускают заводы ОАО «Роствертол» и «Арсеньевской авиационной компании «Прогресс». Всего было построено около 3500 вертолетов этого типа. Состоит на вооружении более 30 стран, использовался в боевых действиях в Афганистане, Чечне и ряде региональных военных конфликтов.

Неофициальные названия «Стакан», «Крокодил».

Многоцелевой вертолет типа Ми‑24 (Ми‑35) предназначен для решения широкого круга задач при подготовке и ведении боевых действий. Вертолет способен уничтожать бронированные и небронированные, малоразмерные и площадные наземные и надводные, малоскоростные и низколетящие воздушные цели противника, а также его живую силу на переднем крае и в тактической глубине, сопровождать войска при совершении марша и действиях в глубине обороны противника. Достаточно вместительная грузовая кабина позволяет использовать вертолет в транспортно‑десантном, транспортном и санитарном вариантах. В первом случае внутри Ми‑24 могут находиться 8 десантников с личным оружием, во втором – 2 лежачих и 2 сидячих раненых в сопровождении медработника, а при использовании его в транспортном варианте – боеприпасы и другие грузы внутри (до 1500 кг) грузовой кабины и на внешней (до 2400 кг) подвеске. Кроме того, вертолеты типа Ми‑24 могут использоваться для ведения разведки и наблюдения, минирования местности, корректировки огня и выполнения других задач.

Конструктивно вертолеты типа Ми‑24 выполнены по классической одновинтовой схеме с пятилопастным несущим и трехлопастным хвостовым рулевым винтами.

Крыло используется для подвески вооружения.

Силовая установка состоит из двух турбовальных газотурбинных двигателей ТВЗ‑117 Петербургского НПО им. В. Я. Климова взлетной мощностью 1620 кВт/ 2200 л.с. Пилотажно‑навигационное оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеоусловиях.

В целях повышения живучести вертолеты оснащены станцией обнаружения облучения РЛС, устройствами выброса ложных тепловых инфракрасных ловушек (ИК‑ловушек) и создания помех в ИК‑диапазоне, экранно‑выхлопными устройствами, имеют многократное резервирование жизненно важных систем и бронирование кабины экипажа с дегазационной системой и герметизацией.

Для выполнения боевых задач и поражения различных наземных и надводных малоразмерных и площадных, низколетящих и малоскоростных воздушных целей вертолеты типа Ми‑24 различных модификаций могут оснащаться системами управляемого и неуправляемого стрелково‑пушечного, ракетного и бомбардировочного вооружения, варианты которого определяются решаемыми задачами.

Общая масса боевой нагрузки может достигать 2400‑2860 кг, в зависимости от модификации вертолета.

Летно‑технические характеристики вертолета Ми‑24

Экипаж ‑ 2 человека.

Взлетная масса:

максимальная – 11500 кг,
нормальная – 11100 кг.

Масса боевой нагрузки:

максимальная – 1480 кг,
максимальная на внешней подвеске – 2500 кг,
нормальная – 900 кг.

Масса пустого вертолета ‑ 8500 кг.

Скорость полета:

максимальная – 324 км/ч,
крейсерская – 280 км/ч.

Потолок:

статический – 2200 м,
динамический – 4500.

Дальность полета с нормальной взлетной массой – 480 км

Перегоночная дальность ‑ 1050 км.

Размеры грузовой кабины:

длина – 2,5 м,
ширина – 1,45 м,
высота – 1,2 м.

Материал подготовлен на основе информации открытых источников

ria.ru

Ударный вертолет Ми-24: история создания машины, ее модификации и технические характеристики

Среди огромного количества советского оружия и военной техники есть несколько образцов, которые без преувеличения можно назвать легендарными и знаковыми. Именно с ними у иностранцев ассоциировался образ Советской армии, которая способна за считаные дни дойти до берегов Ла-Манша. Кроме легендарного автомата Калашникова и знаменитых советских танков, в этот список можно включить и боевой вертолет Ми-24, который с начала 70-х годов находится на вооружении сначала советской, а потом и российской армии.

Ми-24 – советский ударный вертолет, гремучая смесь штурмовика и боевой машины пехоты. Этот тяжеловооруженный, защищенный броней и невероятно живучий вертолет был участником множества конфликтов и прекрасно зарекомендовал себя в них. Изначально он был разработан для классической войны на европейском театре военных действий, но позже оказалось, что Ми-24 прекрасно подходит для локальных конфликтов и борьбы с партизанами. Вертолет Ми-24 (в армии его прозвали «крокодилом») – это настоящий символ афганской войны.

Ударный вертолет Ми-24 имеет множество модификаций, его производство продолжается и в наши дни. Этот вертолет является вторым по массовости после американского вертолета AH-64 Apache. В настоящий момент Ми-24 стоит на вооружении нескольких десятков армий мира, всего было произведено 3,5 тыс. единиц этой машины.

Немного истории

История вертолетов началась почти сразу после окончания Второй мировой войны. Пионерами в этом деле стали американцы, впервые винтокрылые машины были использованы во время корейской войны. Первые вертолеты были поршневыми, их применяли для ведения разведки, целеуказания и эвакуации раненых.

Военные люди довольно консервативны, поэтому на первых порах у вертолетов было много противников. Американским генералам не нравилась их тихоходность, слабая защищенность и отсутствие вооружения. Однако опыт боевых действий показал высокую эффективность вертолетов. Так, например, использование вертолетов для эвакуации раненых в несколько раз повысило их выживаемость.

К концу корейского конфликта США стали самой «вертолетной» страной мира, созданием подобных летательных аппаратов занимались несколько десятков компаний.

В 60-е и 70-е годы крах колониальной системы вылился в десятки локальных конфликтов по всему миру, в которых обычно регулярные войска противостояли разным повстанческим группировкам, нередко базировавшимся в труднодоступной местности. И вот тогда и выяснилось, что вертолет – это великолепный инструмент противопартизанской войны.

В середине 60 годов в США возникло новое воинское подразделение – аэромобильная дивизия, в состав которой входило более 400 армейских вертолетов. Сразу после формирования дивизия была отправлена в джунгли южного Вьетнама. В 1966 году в небе этой страны появился первый в мире ударный вертолет — AH-1 «Кобра». Эта машина не должна была перевозить десант или вести разведку, основной ее миссией было уничтожение неприятеля.

Еще одним поворотным моментом в биографии боевых вертолетов стал октябрь 1973 года. Во время очередного арабо-израильского конфликта 18 ударных израильских вертолетов «Кобра» за один вылет уничтожили 90 египетских танков советского производства. На Западе поняли, что ударный вертолет – это лучшее противотанковое оружие.

В СССР не сразу разглядели потенциал новых летательных аппаратов, но затем азартно бросились догонять потенциальных противников. В 1965 году началось производство знаменитого многоцелевого вертолета Ми-8, который можно назвать военно-транспортным. На него устанавливались управляемые ракеты и пулемет калибра 12,7 мм. Кабина экипажа и двигатели были защищены броней. Кроме того, эта машина могла брать на борт более двадцати десантников.

Однако советским военным нужен был боевой вертолет с более мощным вооружением, способный не только перевозить десант, но и эффективно уничтожать живую силу и боевую технику противника. Разработка нового ударного вертолета началась в 1967 году. Советская концепция отличалась от американской. Конструкторам нужно было создать не просто ударный вертолет, а летающую БМП, которая могла бы не только высадить десант, но и при необходимости прикрыть его огнем.

Новый вертолет планировали оснастить авиационной пушкой ГШ-23, неуправляемыми ракетами (вплоть до 120 калибра), противотанковыми управляемыми ракетами «Фаланга», авиабомбами (до 500 кг).

В тендере на разработку новой машины участвовало КБ Миля и КБ Камова. Камовцы представили вертолет Ка-25Ш (модификация противолодочного вертолета), Миль пошел по несколько иному пути.

К моменту начала конкурса вертолет Ми-8 уже находился в серийном производстве, все его узлы были отработаны, а «детские» болезни устранены. Было заметно, что «восьмерка» обладает высоким модернизационным потенциалом. Поэтому было принято решение разрабатывать новый ударный вертолет на базе Ми-8.

Для будущего вертолета был разработан новый двигатель ТВЗ-117, начались работы по созданию ПТРК нового поколения «Штурм». В отличие от «Фаланги» он имел полуавтоматическое наведение и большую скорость полета ракеты. Корпус Ми-8 обжали с боков, установили на него крылья, полностью заменили редукторы, несущий винт и трансмиссию. Крылья создавали дополнительное аэродинамическое сопротивление, снижая скорость машины, но при этом разгружали винт, и на них можно было повесить вооружение. В центральной части фюзеляжа находился десантный отсек, в который вмещалось восемь бойцов.

Шасси нового армейского вертолета решили сделать убирающимися. Авиационную пушку заменили четырехствольным 12,7-мм пулеметом, что позволило значительно увеличить боекомплект.

Ка-25Ш получилась гораздо легче (на 7,5 т), но она могла либо нести ударное вооружение, либо перевозить десант. Однако это не слишком устраивало военных. «Летающая» БМП Миля пришлась им по душе гораздо больше: его машина могла не только доставить десант, но и подавить неприятеля огнем. ОКБ Миля стало победителем в этом конкурсе.

Существует легенда, что после победы Миль в частной беседе с Камовым договорился о своеобразном «разделении труда»: он пообещал не слишком усердствовать с заказами от ВМФ, а Камов согласился не «влазить» в сухопутные заказы.

Первый опытный Ми-24 был создан в 1969 году, начались испытания. Работами интересовались руководители самого высокого ранга, их держал на контроле лично Брежнев.

Испытания выявило целый ряд дефектов, которые касались и работы двигателя, и систем вооружения, и устойчивости машины в полете. У военных очень много нареканий вызывала общая компоновка вертолета. Больше всего критики перепало кабине экипажа, за которой сразу же закрепилось прозвище «веранда». Она имела очень много стекла, но, несмотря на это, обзор у членов экипажа оставлял желать лучшего. Кабина имела большое количество прямых граней, что давало многочисленные блики, сильно мешавшие летчикам. Автомобильные двери кабины также не слишком устраивали заказчиков.

Неудовлетворительно работала система управления вооружением, но, несмотря на все эти недоработки, вертолет Ми-24 был запущен в серийное производство.

Модификации вертолета

Первой серийной модификацией вертолета стал Ми-24А. Его производство началось в 1971 году. Машина имела удлиненную кабину, боковые части которой были прикрыты стальной броней, также бронеспинку имел и командир экипажа. Броневым было и лобовое бронестекло, боковые стекла были выполнены из плексигласа. Члены экипажа в полете могли использовать бронежилеты и каски.

Рулевой винт вертолета располагался с правой стороны, было изменено крепление ПТУРов. Всего было изготовлено 250 единиц этой модификации.

Ми-24А имел весьма внушительный арсенал вооружения. На носу был установлен 12,7-мм пулемет в поворотной установке, также он мог нести четыре ПТУР «Фаланга», неуправляемые авиационные ракеты и авиационные бомбы (до 500 кг).

Ми-24Д. Эта первая модификация вертолета с кабиной привычного для нас вида, члены экипажа располагались в ней тандемом. Кабины были изолированы друг от друга, каждая из них имела свой бронированный фонарь, командир покидал свою кабину через дверь, а штурман – через люк. Выпуск машины начался в 1973 году, всего было изготовлено 600 единиц этой модификации. На Ми-24Д впервые применили устройства защиты двигателя от попадания пыли, что значительно повысило его ресурс, они устанавливали на воздухозаборники.

Ми-24В. Данная модификация стала знаковой, именно на ней был установлен новый противотанковый ракетный комплекс «Штурм» с системой наведения «Радуга». Теперь «крокодил» мог уверенно бороться с бронетехникой неприятеля. На вертолет можно было установить четыре противотанковые ракеты, в 1986 году их количество увеличили до шестнадцати.

Также были усилены некоторые элементы фюзеляжа и правая сторона хвостовой балки. Подверглась модернизации и топливная система вертолета, теперь дополнительные баки устанавливались на держателях, а не в грузовом отсеке. Следует сказать, что модификация Ми-24В стала наиболее массовой – всего было выпущено 1 тыс. машин, производство продолжалось до 1986 года.

В 1989 году начался выпуск модификации Ми-24ВП, эта машина имела более мощное вооружение, систему управления огнем и системы, позволяющие использовать вертолет ночью. Ми-24ВП был оснащен даже ракетами класса «воздух-воздух», позволявшие ему сбивать самолеты противника. Было выпущено около 30 подобных машин. По оценкам экспертов, данная модель вертолета превосходила американский вертолет «Апач» по всем характеристикам: скорости, защищенности, боевой мощи.

Ми-35 – это экспортная модификация Ми-24В.

Война в Афганистане стала суровым тестом для Ми-24. Слабостью этой машины являлся недостаточный КПД несущего винта. Это было очень важно для условий афганского высокогорья. Чтобы решить данную проблему следовало повышать мощность двигателя. Конструкторам удалось довести статическую высоту до 2,1 тыс. метров.

Еще одной серьезной проблемой стала недостаточная защита машины от переносных зенитно-ракетных комплексов (ПЗРК).

На вертолеты были установлены автоматы для отстрела тепловых ловушек, кроме того, на Ми-24 были установлены станции СОЭП «Липа». Нагреватели и система зеркал, находящиеся в ее вращающейся головке, создавали помехи для ГСН ракет и значительно снижали вероятность поражения вертолета.

Также были проведены работы по снижению температуры выхлопных газов двигателя. Специальная конструкция смешивала их с холодным воздухом, что уменьшало температуру на 60%.

Еще одним направлением модернизации стало повышение боевой эффективности применения вертолета. Неуправляемые авиационные ракеты (НАР) С-5 были заменены на НАР С-8, превосходящие их по всем характеристикам. Были разработаны подвесные контейнеры с пушками ГШ-23А. Появились подвесные кассетные контейнеры, снаряженные осколочными, фугасными бомбами или минами. Были разработаны держатели для восьми фугасных бомб ФАБ-100. На некоторые вертолеты был установлен ночной прицел, что расширило боевые возможности машины.

Вскоре после начала боевых действий в Афганистане появилась еще одна модификация вертолета – Ми-24П, у которой пулемет ЯкБ-12,7 в подвижной носовой установке, был заменен пушкой ГШ-30К. Пулемет ЯкБ-12,7 имел отличную боевую мощь, но его работа (особенно в сложных условиях Афганистана) была крайне ненадежной.

Это далеко не полный список модификаций знаменитого вертолета, их существует несколько десятков. Часть из них предназначалась для выполнения специальных задач (Ми-24Р – разведчик, Ми-24К – корректировщик огня), некоторые были экспериментальными моделями, которые так никогда и не пошли в серию. Часть модификаций было создано специально для экспортных поставок.

Интересной является модификация Ми-24ВМ, которая совершила первый полет в 1999 году. Этот вертолет не планировали выпускать серийно, скорее это была попытка капитальной модернизации существующих на тот момент машин. Ми-24ВМ получил новые несущие и рулевые винты из композитных материалов, новый редуктор без подшипников, его рулевой винт получил Х-образную форму. Шасси вертолета сделали неубирающимися, что уменьшало вес машины и повышало выживаемость экипажа.

Также была повышена мощность двигателя, уменьшена площадь крыла, значительно расширена номенклатура вооружения.

Южноафриканская компания АТЕ в сотрудничестве с КБ Миля и АО «Росвертол» создала модификацию вертолета Ми-24 Super Hind. Еще две модификации южноафриканцы создали вместе с украинским заводом «Авиакон». Эти машины поставлялись в Алжир и Азербайджан.

На этих вертолетах установлено западное навигационное оборудование, аппаратура связи и система управления огнем. Все это работает по стандартам НАТО.

Работы по улучшению Ми-24 ведутся и сегодня. АО «Росвертол» создали несколько машин, способных эффективно вести боевые действия в ночное время. 14 вертолетов были переданы российским ВС в 2004 году.

Однако, следует отметить, что на сегодняшний день армейский вертолет Ми-24 уже является устаревшей машиной. И дело здесь не в его техническом несовершенстве, а в концепции его применения. Тяжелый бронированный вертолет, слабо приспособленный для использования высокоточного вооружения, вряд ли будет востребован в будущем. Вертолет Ми-24 разрабатывался более сорока лет назад совсем для другой войны. Большинство недостатков этой машины решены на Ми-28Н, который, по сути, является эволюционным развитием «крокодила».

Описание конструкции

Вертолет Ми-24В является самой массовой модификацией этой машины. Он выполнен по одновинтовой схеме, несущий винт имеет пять лопастей, рулевой – три. Экипаж вертолета – три человека.

Два члена экипажа (пилот и штурман) находятся в отдельных кабинах, а бортмеханик – в грузовом отсеке. На первых модификациях вертолета экипаж состоял только из пилота и штурмана. Кабины пилота и штурмана полностью герметичны, они обеспечены системой кондиционирования, которая обеспечивает нормальные температурные условия. Есть система обеспечения кислородом, которая необходима для полетов на высоте выше 3 км.

Давление в кабине экипажа и в грузовом отсеке немного выше атмосферного. Это сделано для препятствия попадания пыли или зараженного воздуха.

Фюзеляж – полумонокок, который состоит из носовой и центральной части, а также хвостовой и концевой балки.

В передней части вертолета расположены кабины членов экипажа: пилота и штурмана-оператора. Боковые стенки кабин бронированные, бронеплиты входят в состав силовой схемы фюзеляжа. Фонари обеих кабин изготовлены из бронестекла и плексигласа. Сидение пилота имеет броневую спинку и бронезаголовник. Дверь из кабины пилота также имеет бронирование.

В центральной части фюзеляжа находится грузовой отсек, там же расположено место бортмеханика. С обеих сторон грузового отсека находятся двустворчатые двери. Высота грузового отсека составляет всего лишь 1,2 метра, что делает ее не слишком удобной для перевозки пассажиров.

Силовая установка расположена над грузовым отсеком. Она состоит из двух двигателей ТВ3-117В, редуктора, дополнительной силовой установки и гидропанели. Там же находится и вентиляторная установка. Под полом грузового отсека и в его задней части находятся топливные баки. К наружной части фюзеляжа в районе грузового отсека крепятся крылья машины. А снизу находятся ниши, в которые складываются боковые стойки шасси.

Хвостовая балка имеет овальное сечение, внутри нее проходит вал трансмиссии. На поверхности балки находятся ракетницы, антенны, а также проблесковые маячки.

На концевой балке находится управляемый стабилизатор, редуктора и рулевой винт.

Крылья вертолета предназначены для создания дополнительной подъемной силы (до 30%), а также для установки подвесного вооружения. Они установлены под углом -19°.

Вооружение вертолета Ми-24В — подвесное и стрелковое. Последнее состоит из четырехствольного пулемета ЯкБ-12,7, который расположен в подвижной носовой установке. В горизонтальной плоскости она может поворачиваться на +60° от продольной оси, подниматься на 20° и опускаться до 40°.

К подвесному вооружению вертолета относятся различные управляемые и неуправляемые виды авиационных средств поражения. К неуправляемым относятся свободнопадающие бомбы, НАР, пушечные контейнеры. Вертолет Ми-24В может использовать авиабомбы калибром от 50 до 500 кг.

К управляемым видам вооружения относятся ракеты противотанкового комплекса «Штурм», которые подвешиваются на внешних пилонах и законцовках крыльев. Этот ПТРК относится ко второму поколению данного оружия, наведение на цель осуществляется в полуавтоматическом режиме. Ракету на цель наводит штурман-оператор.

Силовая установка вертолета состоит из двух двигателей ТВ3-117В, вспомогательной силовой установки и вентиляторной системы охлаждения редуктора. Силовая установка имеет броневую защиту. Электрооборудование работает от двух генераторов, которые также расположены в силовой установке.

Топливная система состоит из пяти баков с общим объемом 2130 литров, которые оборудованы системой нейтрального газа и снабжены полиуретановыми вкладышами.

Несущий винт Ми-24В имеет пять алюминиевых лопастей со специальным наполнителем, которые вращаются по часовой стрелке. Несущий винт имеет наклон вперед 5% и влево – 3%, это улучшает устойчивость машины во время полета.

Шасси вертолета Ми-24 состоит из трех убирающихся опор, переднее колесо управляемое. Убирающееся шасси улучшает аэродинамические свойства вертолета и увеличивает его скорость, но добавляет конструкции лишние килограммы.

Боевое применение

Впервые в боевых условиях Ми-24 был применен в 1978 году в Сомали. Вертолеты пилотировались кубинскими летчиками и наносили удары по территории соседней Эфиопии. Машина хорошо зарекомендовала себя.

В 1979 году началась война в Афганистане, в которой Ми-24 принимал самое активное участие. «Крокодилы» оказывали огневую поддержку наземным войскам, уничтожали караваны с оружием, прикрывали советские колонны, совершали карательные рейды против афганских кишлаков и городов.

Ми-28 крайне редко использовался для транспортировки десанта, в основном он выполнял ударные функции. На первых порах повстанцам нечего было противопоставить тяжелым бронированным монстрам, несущим смерть с неба. Несколько машин было сбито с помощью зенитного огня крупнокалиберных пулеметов, но поразить Ми-24 было совсем не просто.

Ситуация изменилась после начала применения моджахедами переносных зенитно-ракетных комплексов, которые наводились по тепловому следу вертолетов. Особенно ситуация ухудшилась с появлением у повстанцев новейших американских ПЗРК «Стингер».

В 1989 году советские войска ушли из Афганистана. За десятилетие войны было потеряно около 160 вертолетов Ми-24 разных модификаций. Далеко не все они были сбиты противником. Много машин разбилось из-за крайне сложных условий пилотирования и эксплуатации. Всего же в Афганистане было потеряно 330 советских вертолетов различных видов.

В 1980 году началась ирано-иракская война, в которой также принимали участие Ми-24, состоящие на вооружении ВВС Ирака. Советским вертолетам приходилось не только выполнять ударные функции, но и бороться с американскими AH-1J «Си Кобра», которые оказались весьма достойными противниками.

После распада СССР «крокодилы» использовались практически во всех конфликтах, которые разгорелись в бывших советских республиках. В Нагорном Карабахе Ми-24 применяли обе стороны. Армянам удалось сбить шесть вертолетов противника, Азербайджану – один.

Во время конфликта в Абхазии российский Ми-24 сбил пушечным огнем Ми-24 ВВС Грузии.

Использовался этот вертолет и в Приднестровье.

Ми-24 активно применялся федеральными войсками во время первой и второй чеченской кампании. За время войны 1994-1996 гг. Россия потеряла 7 вертолетов Ми-24, во второй войне потери были гораздо больше – 23 машины (к 2005 году).

Ми-24 активно использовался во время балканских войн, в российско-грузинском конфликте (2008 год), а также в ходе гражданской войны в Сирии. В настоящее время этими вертолетами вооружены национальные армии Афганистана и Ирака, они применяют Ми-24 против талибов и игиловцев.

Украинские правительственные войска активно и весьма эффективно использовали Ми-24 на первых этапах конфликта на Донбассе. Потеряно четыре вертолета.

Ударные вертолеты Ми-24 активно использовались во время многочисленных конфликтов в Африке.

Преимущества и недостатки

Если говорить о достоинствах ударного вертолета Ми-24, то первое, что необходимо отметить – это его поразительная надежность и живучесть. Мощная броня, прикрывающая кабины пилотов и силовую установку, сделало этот вертолет практически не уязвимым для огня с земли. Эффективно поражать

militaryarms.ru

Вертолет Ми-24 Фото. Видео. Характеристики. Вооружение

Ми-24 — советский/российский ударный вертолёт разработки ОКБ М. Л. Миля. Неофициальное название — «Крокодил». Стал первым советским (европейским) и вторым в мире (после AH-1 «Кобра») специализированным боевым вертолётом. Серийный выпуск начался в 1971 году. Имеет множество модификаций, экспортировался во многие страны мира. Активно использовался в годы Афганской войны, в период боевых действий в Чечне, а также во многих региональных конфликтах.

Ми-24 в Сирии — видео

Серийно в СССР вертолёты строились на заводе № 168 ( Ростовское Вертолётное производственное объединение, затем авиастроительная компаниия «Роствертол»).

На 2014 год является первым по распространённости ударным вертолётом в мире (произведено более 3500 шт.), тогда как занимающего второе место AH-64 Apache — около 2000 шт.

История создания

Разработка проекта изделия «240» (В-24) началась после выхода Постановления СМ СССР и ЦК КПСС 6 мая 1968 года в ОКБ М. Л. Миля. Опытные машины (ОП-1 и ОП-2) были готовы через год. Значительная часть узлов и агрегатов была унифицирована с Ми-8 и Ми-14.

Опытный вертолёт имел общую переднюю двухместную кабину (так называемую «веранду») с двойным управлением. Экипаж состоял из лётчика и оператора. В дальнейшем, в состав экипажа добавили бортмеханика. В средней части вертолёта находилась грузовая кабина, вмещающая до 8 человек десанта. По правому и левому бортам грузовой кабины имелись двустворчатые двери, с верхней и нижней створками. Открывающиеся окна были оборудованы шкворневыми установками для ведения огня во время полёта из личного оружия. Обе кабины герметизированы, с наддувом от двигателей.

С самого начала в экипировку экипажа входили специализированные лётные бронешлемы и бронежилеты. Бронирование кабины представлено лобовым бронестеклом, бронированными сидениями экипажа, локальными бронеплитами по бортам кабины и на капотах двигателей.

Из-за неготовности комплекса вооружения «Штурм» было принято решение на первых машинах установить комплекс К4В вертолёта Ми-4 — ракеты «Фаланга-М» с ручной системой наведения и пулемётной установкой НУВ-1 с пулемётом А-12,7, четыре балочных держателя под НУР или свободнопадающие бомбы.

Заводские испытания начались 15 сентября 1969 года (лётчик-испытатель Г. В. Алфёров). Сразу же началась постройка опытной серии из десяти вертолётов. В конце 1970 года две машины доработали — для улучшения устойчивости на скоростях более 200 км/ч на вертолёт установили крыло с отрицательным V−12 градусов и удлинённую кабину. Первые серийные вертолёты Ми-24А (изделие «245»), выполненные в таком виде и оборудованные комплексом «Фаланга-М» поступили для опытной эксплуатации в войска.

Ми-24А строились заводом в городе Арсеньев. Было изготовлено почти 250 машин, которые поступили на вооружение формируемых структур армейской авиации, в отдельные вертолётные полки СА общевойсковых армий и десантно-штурмовых бригад. На базе Ми-24А была разработана учебная модификация Ми-24У (изд. «244») с полноценным двойным управлением.

Ми-24Б (изд.»241″) получил новую пулемётную установку УСПУ-24 с пулемётом ЯкБ-12,7 (4500 выс/мин), ракетный комплекс «Фаланга-П». Но доводка вертолёта была приостановлена и произведены принципиальные изменения — кабина переделана в тандемную, рулевой винт с редуктором установлены от Ми-14 — винт из толкающего стал тянущим, что резко повысило эффективность путевого управления. Вертолёт получил название «Ми-24В», или изделие «242». Но из-за недоведённости комплекса «Штурм» вертолёты с новой кабиной пришлось оборудовать по типу Ми-24Б, и этот «промежуточный вариант» пошёл в серию под обозначением Ми-24Д (изделие «246»). Литеру «Г» на всякий случай решили не использовать… На доводку Ми-24В ушло 8 лет. В 1976 году вертолёт официально был принят на вооружение и строился самой массовой серией.

Таким образом, к 1973 году сложился облик вертолёта, широко известного во всём мире.

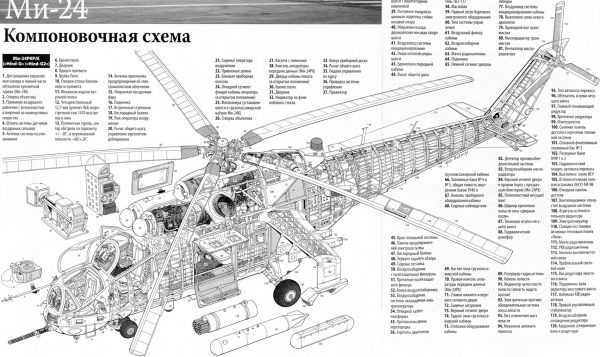

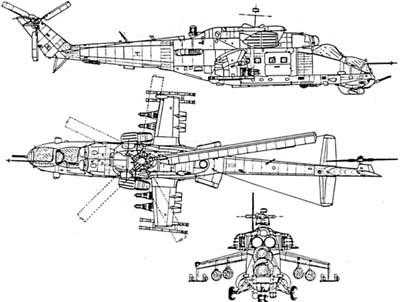

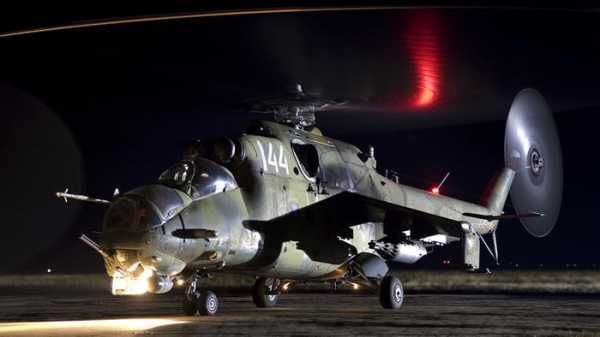

Конструкция

Ми-24 построен по классической одновинтовой схеме с пятилопастным трёхшарнирным несущим и трёхлопастным рулевым винтами.

Шасси трёхстоечное, убирающееся, с управляемой передней опорой.

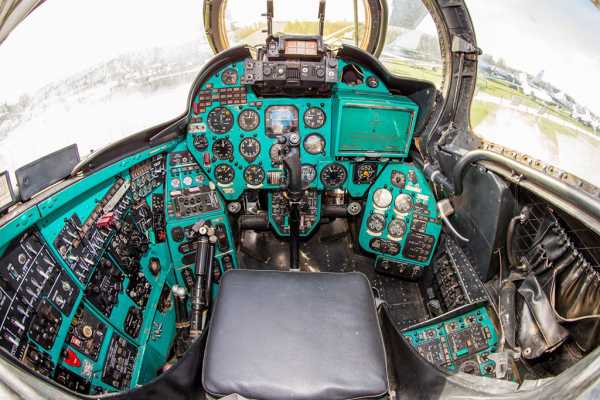

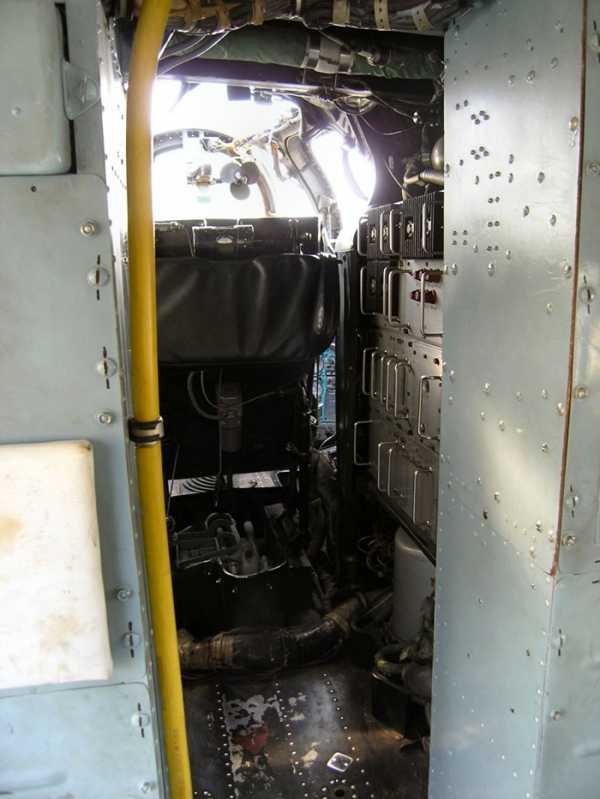

В носовой части фюзеляжа размещена двухместная кабина экипажа по тандемной схеме: стрелок-оператор находится в отдельной передней кабине, за ним лётчик, кабина которого для удобства обзора приподнята на 0,3 м над кабиной стрелка, бортовой техник может размещаться на откидном сиденье в грузовой кабине за кабиной лётчика. Экипаж находится в герметизированных кабинах, снабжённых системой кондиционирования или системой жизнеобеспечения (для вертолётов Ми-24Р), для предотвращения попадания заражённого воздуха и радиоактивной пыли в них поддерживается небольшое избыточное давление.

Стальными плитами бронировались кабина экипажа, маслобаки двигателей, редуктор и гидробак. Кресло лётчика бронированое, откидное с бронезаголовником, кресло стрелка не бронировано, лобовые стёкла броневые, плоские, снабжены стеклоочистителями, боковые выпуклые стёкла органические, не бронированные.

Центральная секция фюзеляжа состоит из грузовой кабины, в которой могут разместиться до восьми десантников, и задней конусообразной части для размещения оборудования и ниш уборки основных стоек шасси.

Трансмиссия и дублированная система управления такая же, как на вертолёте Ми-8.

Вал несущего винта наклонён вправо на 2,5° благодаря чему удалось существенно уменьшить углы крена и скольжения вертолёта в полёте, неизбежные для всех винтокрылых летательных аппаратов одновинтовой схемы, и тем самым повысить точность стрельбы из неподвижного оружия.

Одной из главных особенностей вертолёта является крыло площадью 6,75 м² с отрицательным поперечным V — 12°, которое обеспечивает до 50 процентов подъёмной силы, в зависимости от скорости и других факторов.

Модификации

Ми-24 — Опытные машины. Кабина «верандой», вооружение: в носу — подвижная пулемётная установка НУВ-1 с пулемётом А-12,7 (боекомплект — 900 патронов), блоки НАР УБ-32А с НУРС С-5 и 4 ПТУР 9М17 противотанкового комплекса «Фаланга-М». Рулевой винт располагался справа.

Ми-24 Super Hind — Глубокая модернизация Ми-24, проведённая южноафриканской фирмой ATE с участием АО «Роствертол». Установлены новые средства связи стандарта НАТО, заменена навигационная аппаратура, система управления вооружением, переработан несущий винт, изменена центровка.

Ми-24 Super Hind Mk. III — Модификация Ми-24В, проведённая южноафриканской фирмой ATE и украинским государственным предприятием «Конотопский авиаремонтный завод «Авиакон»» для ВВС Алжира в 1999—2004 годах. Для ВВС Алжира было модифицировано 33 бывших украинских вертолёта.

Ми-24 Super Hind Mk. IV — Модификация Ми-24К, проведённая южноафриканской фирмой ATE и украинскими государственными предприятиями «Конотопский авиаремонтный завод «Авиакон»» и «Государственное Киевское конструкторское бюро «Луч»» для ВВС Азербайджана в 2010—2011 годах. Вооружена ракетами «Барьер-В», в 2010 году принята на вооружение Азербайджана под обозначением Ми-24G. Для ВВС Азербайджана было модифицировано 12 вертолётов.

Ми-24А — серийный вариант, по сравнению с опытными машинами удлинена кабина, изменено крепление ПТУР (на подкрыльевых пилонах). Выпускался в 1971—1973 годах. Построено около 250 штук. На первых представителях этой серии рулевой винт располагался с правой стороны. В поздних вариантах Ми-24А рулевой винт был перенесён на левую сторону, и оставался там на всех последующих модификациях.

Ми-24Б — Ми-24А с подвижной пулемётной установкой УСПУ-24 с пулемётом ЯкБ-12,7. Серийно не строился из-за поступления на вооружение более современной модификации Д, использовался для отработки вооружения. Вертолёт прошёл испытания в 1971—1972 годах.

Ми-24БМТ — минный тральщик на базе Ми-24А. Снято всё вооружение, броня и крыло. Установлено траловое устройство и дополнительный топливный бак. Построен в единственном экземпляре в 1974 году, больше не выпускался.

Ми-24В — Самый массовый вариант Ми-24, с подвижной пулемётной установкой УСПУ-24 с пулемётом ЯкБ-12,7. Вертолёт Ми-24В с 4 ПТУР 9М114 Штурм-В и с системой наведения Радуга-Ш принят на вооружение 29 марта 1976 года. В 1986 году принят на вооружение модернизированный вариант с 16 ПТУР Штурм-В. Прицел АСП-17В. Двигатели ТВ3-117В. В составе вооружения появились блоки Б8В20-А с НАР С-8, блоки Б13Л1 с НАР С-13 и АПУ-68УМ3 с тяжёлыми НАР С-24Б. Выпускался в 1976—1986 годах. Построено около 1000 вертолётов.

Ми-24ВК-1/2/1.2 — (Экспортный, для Индии, Сирии и АРЕ), для АА ВВС РФ — Ми-24ВП-М, Ми-24ВП-И, не только имеют намного превосходящую ОПС Ми-35М2, основную прицельную систему ГОЭС-342, но и ОЭПС-27 идентичный пассивный инфралокатор с РЛ-дальномером, стоявший на ранних Су-27, обнаруживающий в секторе ±30 по курсу малоразмерную, низкоизлучающую воздушную цель до 37 км, наземную, класса «холодный танк» — с 14 км. По планеру ростовские боевые вертолёты (как модернизируемые, так и новые) имеют неукороченное крыло с 4-мя (вместо двух) точками подвески, на двух из которых расположены Р-64В — адаптированные для вертолётов ракеты ближнего боя пятого поколения, способные сбить приближающийся на околозвуке истребитель на встречных курсах более чем за 20 км, а также 4 «Сосна-В» под АПУ-4 «Атака» (для сравнения — ПЗРК «Игла», которыми оснащаются Ми-24ВМ, захватывают приближающийся истребитель с 2500-3200 м, а гиперзвуковая ЗУР «Сосна» — до 14 км. Тем не менее, и «Игла-С» входит в состав вооружения Ми-24ВК и Ми-24ВП-М).

Ми-24ВК-2/ПК-2 — Модернизация Ми-24 на экспорт. Новое БРЭО, включающее обзорно-прицельную систему ОПС-24Н с гиростабилизированной оптико-электронной системой ГОЭС-342 и прицельно-вычислительный комплекс ПрВК-24. Также имеется навигационный комплекс КНЭИ-24. Стоит, однако, добавить, что Ми-24ВК/ПК (ростовская модификация) и Ми-24ВМ/ПМ (московская) имеют серьёзные различия по планёру и вооружению.

Ми-24ВМ — Модернизация Ми-24В/П/ВП. Неубираемое шасси, винты от Ми-28А (Х-образный рулевой винт), всепогодное БРЭО, станция активных ИК помех СОЭП Липа, подвижная установка У-23 с пушкой ГШ-23Л (как на Ми-24ВП), усовершенствованная аппаратура РК наведения для ПТУР «Атака» — Тор-24. Также Ми-24ВМ может нести ПТУР «Малютка», «Штурм» и «Фаланга-М». УР В-В Р-60 и «Игла-В». На 2004 год планировалось завершить ГСИ. Поставляется в войска России с 2011 года.

Ми-24ВП — Ми-24В с пушкой ГШ-23Л (боекомплект 460 снарядов) в подвижной установке НППУ-23 новым БРЭО и вооружением. На позднесерийных вертолётах появились восьмипозиционные АПУ-4 (унифицированные с Ми-8МТ) для ПТУР Атака-В (таким образом общее количество ПТУР доведено до 12-ти, с сохранением на внутренних подкрыльевых пилонах двух блоков Б8В20-А с 20-ю 80-мм НАР С-8 разных модификаций в каждом блоке). При этом опциональное вооружение РВВ ближнего боя Р-60М становилось обязательным. АПУ-60-1В ввиду компактности ракет семейства Р-60 монтировались между внешним пилоном и законцовкой, либо, как и на АПУ-60-11, на которой вторая ракета расположена перпендикулярно, устанавливали АПУ-60-1 с внешней стороны, перпендикулярно законцовке. Таким образом на 1989 год Ми-24ВП был единственным вертолётом, способным к эффективной обороне от истребителей при помощи высокоманёвренных и помехозащищённых ракет с дальностью до 14 км. Для поражения дозвуковых и сильнозащищённых в/ц (вертолёты и штурмовики потенциальных противников) в комплекс ПТУР также была введена РВВ (ракета «воздух-воздух») 9М220О с дальностью в 8 км и неконтактным взрывателем. Для поражения лёгких и малоопасных воздушных целей — БПЛА и вертолёты-разведчики — под законцовочные АПУ для двух ПТУР «Атака» подвесили полуавтономный (но управляющийся лётчиком) 72-мм ПЗРК «Игла-С» с дальностью до 5200 м. Главной особенностью БРЭО Ми-24ВП является обновлённый ПнК вместе с новой аппаратурой радиокомандного наведения для ПТУР, нечувствительными к трассам НАР и ПТУР очками ночного видения для лётчика ОНВ-58В, новый ОЭПС (инфракрасный пассивный локатор целей) и ОПС «Радуга-УН». Выпускался с 1989 года. Выпущено не более 25-30 машин (в ряде источников указывается не соответствующая действительности цифра в 179 машин). Ми-24ВП по всем параметрам — скорости, защищённости, воздушному бою, круглосуточному применению превосходил своего заокеанского конкурента — AH-64A «Apache», как и его усовершенствованный вариант, когда последний ещё только разрабатывался.

Ми-24ВП-М и Ми-24ВП-И — Проект модернизации для вооружённых сил России, поставки для армейской авиации ВС РФ были запланированы с 2006 года, однако данные проекты модернизации строевых и поставки новых машин выполнены не были.

Ми-24В-МСБ — Украинский ремоторизованный вариант Ми-24В, оснащённый двигателями ТВ3-117ВМА-СБМ1В производства ОАО «Мотор Сич», что позволило увеличить максимальную высоту полёта на 1500 м и повысить грузоподъёмность вертолёта на 1000 кг.

Ми-24Д — С новым расположением кабин (тандемом). Кабины изолированы. Комплекс вооружения такой же как на Ми-24Б. ПТУР 9М17ПВ Фаланга-ПВ. Выпускался в 1973—1977 годах. Изготовлено более 600 машин.

Ми-24ДУ — Учебный вариант Ми-24Д с изменениями, аналогичными Ми-24У.

Ми-24К — Разведчик-корректировщик, с системой наблюдения «Ирис», цифровым разведывательно-корректировочным комплексом «Рута» и аэрофотоаппаратом АФА-100 для перспективной съёмки в правом борту кабины.

Ми-24М — Противолодочный вариант. Разработка прекращена по личному указанию М. Л. Миля.

Ми-24П — Ми-24 с пушкой ГШ-30К, размещённой на правом борту в неподвижной установке НПУ-30, боекомплект — 250 снарядов. Пулемёт демонтирован. Выпускался в 1981—1989 гг.

Ми-24ПН — Модификация для выполнения боевых задач в ночное время, телевизор/тепловизионная ночная прицельная подсистема наведения. Поставляется в войска России с 2003 года. 14 вертолётов переданы в 2004 году.

Ми-24ПС — Милицейский патрульно-спасательный вертолёт. Известно два варианта. Один — на базе Ми-24П и вооружён 30-мм неподвижной пушкой ГШ-30К. Оснащён системой спутниковой связи и комплексом связи, применяемым российским спецназом. Установлена поисковая фара ФПП-7, громкоговорители и гиростабилизированный оптический комплекс. Кроме того, в носовой части фюзеляжа установлен метеолокатор. В грузовой кабине может транспортироваться штурмовая группа из шести человек. Для облегчения десантирования на фюзеляже вертолёта установлены поручни, захваты и зацепы (одновременно по канатам могут опускаться на землю четыре человека), а также бортовая лебёдка ЛПГ-4. Второй Ми-24ПС не оснащён метеолокатором и пулемётно-пушечным вооружением. Крыло меньшего размаха, под которым на пилонах крепятся два подвесных топливных бака. В носовой части фюзеляжа машины в подвижном шарообразном контейнере установлен тепловизор, служащий для поиска объектов ночью. Имеются мощные громкоговорители.

Ми-24ПУ1 — Украинская модернизация Ми-24П. Установлены модернизированные двигатели ТВ3-117ВМА-СБМ1В-02, станция оптико-электронного противодействия «Адрос» КТ-01АВ, система сбора и регистрации полётной информации БУР-4-1-07, модернизированный авиационный стрелковый прицел АСП-17ВПМ-В, лазерная система формирования прицельной марки ФПМ-01кв, спутниковая навигационная система GPS МАР-695, ультракоротковолновая радиостанция КY-196В, аварийный радиомаяк ЕВС-406АFНМ, а также радиолокационный ответчик GТХ-327 с датчиком высоты АК-350. Принят на вооружение ВС Украины в 2012 году.

Ми-24Р — Вертолёт РХБ-разведки с подвижной пулемётной установкой УСПУ-24 с пулемётом ЯкБ-12,7, с повышенной системой жизнеобеспечения. Пусковые установки на пилонах ПТУР демонтированы, на их место установлены экскаваторы забора грунта (по 3 ковша). На первом держателе штатно установлен подвесной контейнер с дополнительной аппаратурой, на хвостовой балке установлено пусковое устройство для ракет СХТ. В состав экипажа введены два химика-разведчика. Принимал участие в ликвидации аварии на ЧАЭС (Оценка уровня заражения местности). Построено 160 машин.

Ми-24РА — Вертолёт РХБ-разведки на базе Ми-24Р. Более совершенное оборудование, экипаж сокращён на одного химика-разведчика.

Ми-24У — Учебная модификация. От боевого отличается отсутствием носового пулемёта, вместо которого в передней кабине лётчика-инструктора были установлены полноценное пилотажно-навигационное оборудование и стандартные рычаги управления.

Ми-24ХР — Вертолёты Ми-24ХР(Р) предназначены для ведения оперативной радиохимической разведки заражённых районов, для обозначения их границ на местности и на картах. Разведка проводится, в основном, в интересах сухопутных войск. Вертолёты этого типа в количестве 1-2 машин входят в состав вертолётных полков, либо отдельных смешанных авиаполков и эскадрилий, которые во времена СССР придавались воздушным и сухопутным армиям.

Ми-25 — Экспортный вариант Ми-24Д. Отличается несколько изменённым составом оборудования.

Ми-35 — Экспортный вариант Ми-24В.

Ми-35ВН/ПН — Экспортный вариант Ми-24ВК-2/ПК-2.

Ми-35М — Экспортный вариант Ми-24ВМ (Венесуэле под данной модификацией поставлялись Ми-24ПК2). Шасси неубирающееся.

Ми-35П — Экспортный вариант Ми-24П

Ми-35ПМ — Версия Ми-35П с новым несущим и Х-образным рулевым винтом с лопастями из композиционных материалов.

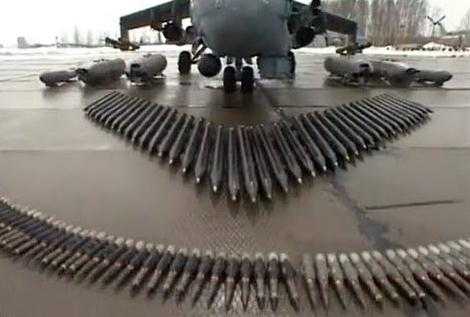

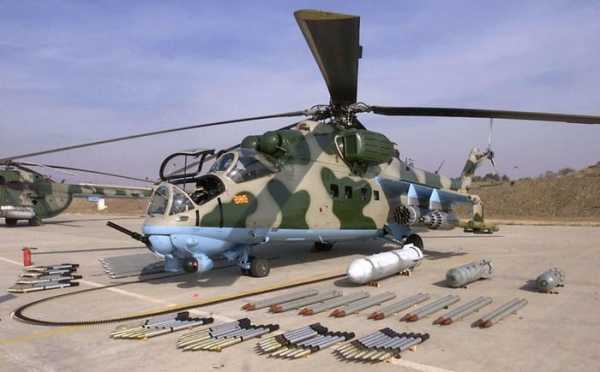

Вооружение Ми-24

— Встроенное стрелково-пушечное: в зависимости от модификации
— Число точек подвески: 6 (4)
— Подвесное стрелково-пушечное: 2 контейнера УПК-23-250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами
— Управляемое ракетное: Штурм-В, Атака-М, Гермес-А
— Неуправляемое ракетное: С-5, С-8, С-13, С-24
— «Воздух-воздух»: Р-60М, Р-63В, «Игла-В», 9М220О «Атака»
— Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.

Дополнительное вооружение

Специально для Ми-24 в конце 1970-х годов были разработаны вертолётные гондолы ГУВ-1 (включает автоматический гранатомёт АГС-17 «Пламя») и ГУВ-8700 (один четырёхствольный пулемёт Якб-12.7 и два четырёхствольных ГШГ-7,62).

Также Ми-24 может нести два пушечных контейнера УПК-23-250 с пушкой ГШ-23Л и боекомплектом 250 снарядов.

Некоторые Ми-24П в конце 1980-х годов получили по 2 ракеты воздух-воздух Р-60/Р-60М для самообороны от истребителей противника и для борьбы с вражескими вертолётами. АПУ с ракетами устанавливались на внутренних держателях.

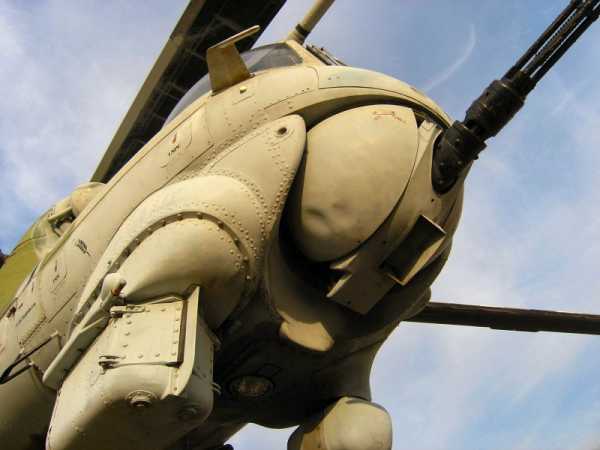

Установка УСПУ-24 с пулемётом ЯкБ и антенна РКСН кРадуга-Ф» на пусковом устройстве 2П32М-К-48 и блоки НАР





ПТУР 9М17П на пусковом устройстве 2П32М-К-4В

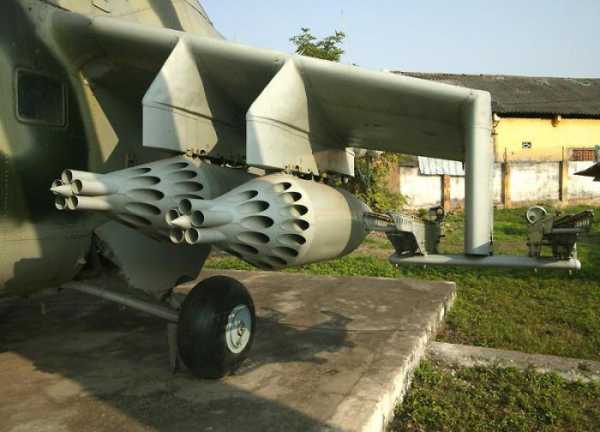

Контейнер УПК-23-250 и блок УБ-32А-73



Тактико-технические характеристики Ми-24

— Начало эксплуатации: 1971 год
— Единиц произведено: ~ 3500

Экипаж Ми-24

— 2—3 человека

Вместимость Ми-24

— до 8 десантников, 2 тяжелораненых на носилках и 2 легкораненых и медработник чел.

Габаритные размеры Ми-24

— Диаметр несущего винта: 17,3 м
— Диаметр рулевого винта: 3,908 м
— Высота с вращ. винтами: 5,47 м
— Длина фюзеляжа: 17,51 (17,23 на Ми-24ВМ) м
— Ширина фюзеляжа: 1,7 м
— Высота фюзеляжа: 3,9 м
— Размах крыла: 6,4 м
— Допустимый угол крена: 50 град.
— Допустимый угол тангажа: 30 град.

Вес Ми-24

— Пустой: 7580 кг
— Нормальная взлётная масса: 10 500 кг
— Максимальная взлётная масса: 11 500 кг

Грузоподъемность Ми-24

— Максимальная грузоподъёмность: 2400 кг
— Масса груза на внешней подвеске: 2400 кг
— Внутренний запас топлива: 2100 л
— Запас топлива в ПТБ: до 2000 л

Двигатели Ми-24

— Количество, тип, марка: 2 двигателя ТВ3-117
— Мощность: 2 х 2500 л. с.
— Средний расход топлива: 780 л/час

Скорость Ми-24

— Крейсерская скорость: 270 км/ч
— Максимальная скорость в горизонтальном полёте: 335 км/ч
— Максимальная эксплуатационная перегрузка: −1,3/+3

Дальность полета Ми-24

— Дальность полёта практическая: 450 км
— Дальность полёта перегоночная: 1000 км

Статический потолок Ми-24

— 1400 м

Динамический потолок Ми-24

— 4950 м



Фото Ми-24



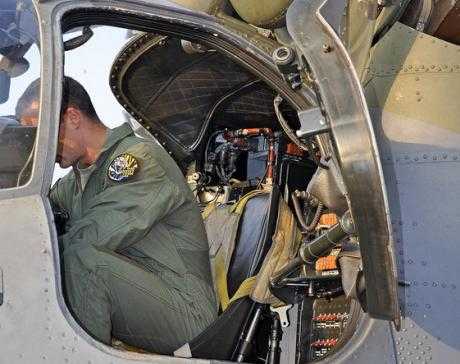

Кабина Ми-24

Внутри грузовой кабины Ми-24



Добавить комментарий

oruzhie.info

24 — армейский ударный вертолет. Ми-24 (вертолет): технические характеристики

Воздушно-десантные войска и другие специальные подразделения в случае войны должны выполнять боевые задачи в тылу противника. Они отлично подготовлены, прекрасно экипированы, но все равно могут оказаться обреченными на гибель или пленение, если им не будет оказана своевременная поддержка. Десантники отрезаны от снабжения и могут рассчитывать только на собственные силы. Первой войной, в которой массово применялись вертолеты для доставки живой силы, грузов, эвакуации раненых и убитых, а также для нанесения ударов по наземным целям, была вьетнамская. В СССР между военными специалистами высшего звена в течение 60-х годов продолжались споры по поводу целесообразности заимствования американского опыта. В конечном счете победили сторонники «винтокрылой кавалерии», но с определенной оговоркой. Выражением советской концепции стал Ми-24 — вертолет, предназначенный для выполнения сразу двух боевых функций — десантной и штурмовой.

Отличие концепций военного вертолетостроения в СССР и США

Американский опыт был основан на специализации винтокрылой техники. Наиболее применяемой «лошадью» воздушной кавалерии США был знаменитый «Хьюи» UH-1 (он же «Ирокез» — машина небольшая, компактная и при этом вместительная). Еще одним достоинством «летающего джипа» была его потрясающая надежность и живучесть (в этом он действительно похож на «Виллис»). Именно этот вертолет высаживал десанты, обеспечивал их боеприпасами и всем необходимым, иногда прямо во время боя и под обстрелом. На «Хьюи» вывозили раненых. Он мог и сам осуществлять прикрытие, по бортам устанавливались кассеты с реактивными снарядами, а через дверной проем пулеметчик вел огонь. Однако в полной мере ударным этот вертолет назвать нельзя, возможности его ограничены. Поэтому в паре с ним обычно работала «Кобра» AH-1. Эта машина имела практически идентичную с «Хьюи» силовую установку, но все остальное отличалось сильно. Корпус хищно-узкий, бронированный, фонарь остекления пуленепробиваемый, в носовой части скорострельная пушка, а по бортам на крыльях-пилонах – усиленное ракетное вооружение. Возможности этих двух машин должен был объединить Ми-24, вертолет-БТР, как определил его назначение выдающийся авиаконструктор Михаил Леонтьевич Миль.

Ведомственные споры

М. Л. Миль обладал немалым опытом строительства винтокрылой техники. Созданные им машины предназначались для выполнения мирной работы, но и об обороне КБ не забывало. Первым в мире вертолетом, оснащенным встроенным стрелковым вооружением, был Ми-4, созданный в 1949 году. При всех своих выдающихся летных и эксплуатационных качествах, машина эта во второй половине шестидесятых уже нуждалась в замене. Но Михаил Леонтьевич пошел дальше, он выразил желание построить невиданную машину и выступил в Министерстве обороны СССР с докладом, в котором изложил свою техническую идею (1967). Она была воспринята неоднозначно. Генерал Епишев назвал замысел ерундой и даже предложил посадить генерального конструктора на вертолет и отправить его куда-нибудь повоевать. А вот генерал Молотков, руководивший ЦНИИ-30 и понимавший в технических аспектах несколько больше начальника политуправления, идеей увлекся. В конечном счете сторонники новой концепции победили, а КБ Миля начало готовить свое предложение уже на уровне технического эскизного проекта. Так в 1968 году зарождался Ми-24, армейский ударный вертолет с возможностью доставки отделения десантников, ставший «лебединой песней» Михаила Леонтьевича Миля. До его завершения выдающийся конструктор не дожил.

Новые технические идеи

Композиционная схема была выбрана классическая, с одним несущим винтом, имеющим пять лопастей (как у Ми-8, но немного короче) и рулевым трехлопастным пропеллером на конце несущей хвостовой балки. Шасси решено было сделать убирающимися для улучшения аэродинамики. Новизна проявилась в наклоне оси несущего винта не только вперед (4,5°), но и вбок (вправо) на два с половиной градуса, для частичной компенсации вращающего момента во время полета по прямой. Впервые вводилась должность оператора вооружений. Несущее крыло, снижающее расход топлива за счет подъемной силы, уже применялось в конструкции Ми-6. Получил его и Ми-24, вертолет стал устойчивее, после того как ему придали отрицательную V-образность. Силовая установка вместе с трансмиссией в общем и целом заимствована у Ми-8 с некоторыми изменениями, обусловленными боевым назначением новой машины.

Конструкция

Турбинных двигателей два, ТВ3-117 (в современных модификациях), по 2200 «лошадок» каждый. Места стрелка и пилота располагаются тандемно-ступенеобразно, с некоторым смещением оси симметрии для улучшения обзора. Схема размещения экипажа неоднократно перерабатывалась, к оптимальному варианту инженеры пришли не сразу. Бронестекла с плоскими лобовыми поверхностями вызвали у кого-то из военнослужащих ассоциацию со стаканом, из-за чего появилось одно из неофициальных названий Ми-24. Вертолет имеет еще несколько шутливых прозвищ: «крокодил» (за вытянутый хищный силуэт), «Галина» и даже «лань» (Hind — так, очевидно за стремительность, его прозвали военспецы НАТО).

За пилотом может находиться бортмеханик, для него предусмотрено откидное сиденье, но в реальных боевых условиях его в полет берут не всегда.

Далее следует отсек, называемый грузовым, в нем помещаются восемь бойцов в полной экипировке. Хвостовая часть заполнена оборудованием и нишами для основных стоек в убранном состоянии.

Доработка вертолета

В начале 1970 года скончался М. Л. Миль. Новому генеральному конструктору М. Н. Тищенко пришлось завершать начатое старшим товарищем дело. Проблем хватало. Остекление фонаря, за которое летательный аппарат ранних модификаций называли «верандой» или «стаканом», оказалось не очень удачным, как и расположение мест экипажа. Не все хорошо обстояло и с поперечной устойчивостью. На момент выхода из заводского сборочного цеха первого Ми-24, вертолет вооружение еще не получил. В стадии доработки находился комплекс «Штурм» и скорострельный пулемет. Решено было установить пока 2 ПТУРа «Фаланга-М». Пулемет К-4В также был использован временно, он уже состоял на вооружении Ми-4 и Ми-8. Предстояло оснастить машину блоками НУПС и бомбосбрасывателями. Окончательный вид, известный сегодня всему миру, ударный вертолет Ми-24 обрел в 1973 году. За время доводки он сменил несколько индексов. Все это время он назывался «изделием» (из соображений сохранения секретности) с номерами (245, 244, 246).

Летные характеристики

По своим параметрам машина, если не учитывать ее способности нести десант, близка к самолетам-штурмовикам военного времени.

Скорость крейсерская (270 км/ч) и максимальная (335 км/ч) даже несколько меньше, чем у прославленного «летающего танка» Ил-2. Практическая дальность полета составляет 450 км. Основной рабочий потолок – 1400 м, но при необходимости (особенно в горной местности) машина в состоянии подниматься почти на 5 км. В час военный вертолет Ми-24 расходует 780 литров керосина, конечно, больше, чем «штатский» собрат Ми-8.

Весовые параметры

Машину легкой назвать нельзя. На массу повлияли многие особенности конструкции, бронирование и дублирование функций для повышения надежности в случае повреждения узлов и агрегатов. Именно это обстоятельство дало основания в дальнейшем некоторым военным экспертам критиковать вертолет Ми-24. Технические характеристики машины универсального назначения оказались не самыми лучшими для ударной единицы. При этом десантные возможности тоже оказалась скромными – всего восемь бойцов (для сравнения, «Ирокез» берет на борт 14 человек, а во Вьетнаме при вывозе раненых приходилось и больше). Однако возможность двойного применения машины имела и свои положительные стороны. Масса пустого вертолета составляет 7,58 т. Для получения максимального взлетного веса к ней нужно добавить три тонны (емкость всех баков) и боевую нагрузку 2,4 тонны (не так уж и мало). Не нужно забывать и о том, что экипаж с десантом тоже не бесплотны. Всего получается примерно 11,5 тонны.

Первый опыт — Эфиопия

В конце семидесятых происходили многие локальные вооруженные конфликты. В одном из них, в эфиопо-сомалийской войне 1978 года, впервые «засветился» вертолет Ми-24. Технические характеристики машины вполне соответствовали характеру боевых действий, она успешно «работала» по колоннам бронетехники и позициям сомалийских войск, помощь эфиопской армии оказывали кубинские летчики-добровольцы, обученные в СССР. Главным оружием в этой войне были неуправляемые ракеты С-5. Противнику не удалось подбить ни одного вертолета, потеряны несколько единиц во время наземной атаки на аэродром Асмара, где базировалась авиатехника. Но главный боевой опыт был впереди…

Выполняя интернациональный долг

С конца 1979 года боевой вертолет Ми-24 стал постоянным обитателем раскаленного афганского неба. Условия эксплуатации здесь были не просто тяжелыми, их можно назвать адскими. Пыль, песок и грязь повреждали лопатки турбин, обслуживание часто велось без соблюдения технических регламентов. Но все «наземные» проблемы меркли по сравнению с огневым воздействием, которому машины подвергались со сторон отрядов моджахедов ежедневно и ежечасно. По мнению многих участников боевых действий, овеществленным символом афганской войны стал именно Ми-24. Вертолет прикрывал высадки боевых групп, производил эвакуацию попавших в засаду подразделений, расстреливал НУРСами и бомбил объемными зарядами укрепленные районы. Трудно переоценить его роль в этой войне, как и сосчитать число спасенных им солдатских жизней.

«Крокодил» за границей

После распада единой советской державы военный вертолет Ми-24, построенный в рекордных количествах (3,5 тыс. шт.), оказался в распоряжении почти всех новообразованных государств. Кроме этого, он состоит на вооружении армий еще более чем двух десятков стран, включая экзотические — Сенегал, Сьерра-Леоне и Мьянму. Без дела ему простаивать не приходится. Управлять им относительно легко (что характерно для авиатехники советского производства), в эксплуатации он неприхотлив, а по боевой эффективности мало какой аналогичный летательный аппарат может превзойти вертолет Ми-24. Характеристики его оптимальны для действия в условиях локальных войн. В 1982 году иракскому летчику даже удалось ракетным залпом поразить сверхзвуковой самолет F-4 «Фантом» иранских ВВС.

Используется эта винтокрылая машина и при выполнении гуманитарно-посреднических миссий ООН, в этом случае ее красят в белый цвет. Повоевать «Крокодилу» пришлось в двух с половиной десятках войн. Некоторые из них продолжаются и поныне.

Игрушки

Столь популярной машине, прославившейся своим характерным силуэтом во всем мире, заранее была уготовлена роль «звезды». В двух десятках компьютерных игр в качестве одного из персонажей участвует Ми-24. Армейский ударный вертолет стал героем кинолент как художественных, так и документальных. Его миниатюрные копии производятся многими фирмами, специализирующимися на изготовлении сборных моделей и макетов. Сегодня никого не удивляет то, что на прилавке может предлагаться покупателю вертолет радиоуправляемый Ми-24, пилотировать который можно с помощью дистанционного пульта. Что же, люди любят поиграть в войнушки…

fb.ru

легендарный ударный вертолёт, технические характеристики (ТТХ), вооружение, боевое применение, скорость

Ударный вертолёт Ми-24 стал первой специализированной штурмовой машиной подобного типа, разработанной в Советском Союзе. Да и в мире он уступил первенство только американскому вертолёту AH-1 “Кобра”. Сконструированный в ОКБ Миля на рубеже 60-70-х годов прошлого века, он до сих пор стоит на вооружении армейской авиации множества стран.

Обладая огромным потенциалом модернизации, вертолет не теряет боевой эффективности и по основным параметрам не уступает современным конкурентам. И именно эта машина вошла в массовое сознание, как собирательный образ советского штурмового вертолёта.

Содержание статьи

История создания и устройство “крокодила”

Первым отечественным боевым вертолётом можно считать опытный Ми-1МУ, вооружённый противотанковыми ракетами “Малютка”. В серию эта машина не пошла, зато следующий образец – транспортно-боевой Ми-4АВ, был принят на вооружение и применялся в фронтовой авиации. А в 1967 году министерство обороны СССР объявило конкурс на создание нового ударного вертолёта, в котором приняли участие Московский и Ухтомский заводы.

Проект КБ Камова представлял собой вариант противолодочной машины Ка-25. КБ Миля предложило проект В-24. Этот вертолёт, оснащённый двумя мощными двигателями ТВЗ-117, значительно превзошёл Ка-25 по максимальной скорости, не уступая по боевой нагрузке. Вооружение обоих проектов составляли пушка ГШ-23, неуправляемые ракеты и ПТУР “Фаланга”. В ходе конкурса вооружение предложили изменить: противотанковые ракеты на более совершенные, а пушку на крупнокалиберный пулемёт.

В мае 1968 года КБ Миля начало полномасштабную разработку В-24, а уже в 1969 году был готов первый опытный образец. Опытная эксплуатация машин началась в 1971 году. Ми-24 создавался в рамках концепции, которую можно назвать “летающий БМП”. Обычно геликоптеры, доставляющие пехоту на поле боя (например, американский UH-1), несли только оборонительное вооружение, а их штурмовые варианты нести десант уже не могли.

Специализированные ударные вертолёты, вроде AH-1, вообще не могли использоваться, как транспортные.

Ми-24, наоборот, обладая мощным стрелково-пушечными ракетным вооружением, имел еще и небольшую кабину десанта, рассчитанную на восемь человек.

Построена “двадцатьчетвёрка” по классической одновинтовой схеме, Вертолёт имеет два турбовальных двигателя и вспомогательную силовую установку со стартёр-генератором. Двигатели передают крутящий момент на несущий винт через трёхступенчатый главный редуктор, и на рулевой – через промежуточную трансмиссию с хвостовым редуктором. Несущий винт пятилопастной, вращающийся по часовой стрелке.

Рулевой винт – трёхлопастной, с механическим изменением шага. Пять топливных баков общим объёмом 2130 л расположены около центра масс, под полом и позади десантного отсека. Под крыльями можно подвесить дополнительный баки ёмкостью 450 л.

Кабины экипажа и десантный отсек герметизированы и оснащены кондиционером. Кабина экипажа и кресло лётчика защищены бронёй из стальных плит, лобовые стёкла бронированные. Грузовая кабина имеет четыре иллюминатора, доступ в неё осуществляется через двустворчатые двери в правом и левом бортах. Шасси убираемое, трёхопорное. Вертолёт оснащён тремя гидросистемами – основной, вспомогательной и аварийной. Подача жидкости выполняется насосами, расположенными на двигателях.

Описание основных модификаций

Первой серийной модификацией вертолёта был Ми-24А, вооружённый пулемётом А-12,7А, ПТРК “Фаланга-МВ” и блоками НАР С-5. Этот вертолёт за характерный вид кабины пилотов прозвали “Стакан” — такое название осталось уникальным для ранних Ми-24. А вот прозвище “Крокодил” впоследствии перешло на все варианты вертолёта.

Уже в 1971 году пошёл на испытания Ми-24Б с улучшенным вооружением.

Пулемёт заменили на ЯкБ-12,7 — оружие с вращающимся блоком стволов (так называемая система Гатлинга), с темпом стрельбы до 4500 выстрелов в минуту. Внедрили новую модель ракет “Фаланга”, оснащенную полуавтоматическим наведением.

Но работы быстро остановили – опыт эксплуатации вертолётов доказал, что конструкция кабины неудачна, обзор с мест экипажа плох. Так в 1972 появился Ми-24В с полностью изменённой носовой частью в которой находилась новая тандемная кабина. Однако разработка новых ПТУР “Штурм” задерживалась, и это привело к появлению переходной модели – Ми-24Д, в которой новая кабина сочеталась с комплексом вооружения от Ми-24Б.

В 1975 завершились испытания Ми-24В с новыми, сверхзвуковыми противотанковыми ракетами “Штурм”. На этой же модификации для повышения эффективности доработали рулевой винт путем переноса с правого борта на левый. В приводе использован редуктор от Ми-14, винт стал тянущим, что позволило улучшить устойчивость полета, и повысило эффективность управления.

Первый “пушечный” вариант Ми-24П пошёл в серийное производство в 1981 году. Его вооружили неподвижно установленной курсовой пушкой ГШ-2-30К калибра 30 мм. Опыт применения такого вертолёта показал недостаточную эффективность неподвижной пушки, и на модификации Ми-24ВП появилась подвижная установка с 23-мм пушкой ГШ-23Л.

Существовал вариант Ми-24 для использования в качестве корректировщика — Ми-24К.

Он оснащался аэрофотоаппаратом и цифровым корректировочным комплексом. Модификация Ми-24Р предназначалась для ведения разведки на заражённых территориях и комплектовалась системой жизнеобеспечения, аппаратурой анализа, а ракетное вооружение заменили дистанционно управляемыми экскаваторами для взятия проб грунта. Такие машины применяли во время Чернобыльской катастрофы.

Ми-24ВМ впервые взлетел в 1999 году. На этот вертолёт установили стеклопластиковый несущий винт, четырёхлопастной рулевой винт, управляемые ракеты “Атака”. Шасси сделали неубирающимся, потому как убирающееся заметного преимущества так и не дало. Фирма ATE из ЮАР предложила собственную программу модернизации вертолётов.

Известные, как “Superhind” (Hind – так Ми-24 называют в странах НАТО), эти машины имеют облегчённую конструкцию, усиленную бронезащиту, может использовать вооружение, соответствующее стандартам НАТО.

Достоинства и слабые места

Боевая эффективность “двадцатьчетвёрок” достигалась совокупностью положительных качеств: мощным комплексом разнообразного вооружения, хорошей бронезащитой и высокой скоростью. Надёжность и неприхотливость вертолёта обусловили его популярность во всём мире, а большой потенциал для модернизаций позволяет и сейчас не устаревать.

Недостатки у “Крокодила”, конечно же, были. Но фатальных конструкторских огрехов среди них не было, а имеющиеся легко устранялись. Уже упомянутую неудачную конструкцию исходного варианта кабины исправили на Ми-24В. Недостаточная эффективность рулевого винта была побеждена на Ми-24Д.

Во время афганской войны вертолёты стали оснащать высотными двигателями.

Бронирование оценивалось, как хорошее, а живучесть повышали путем заполнения топливных баков пенополиуретаном, установкой тепловых ловушек для защиты от ПЗРК и стальной защитой магистралей гидросистемы.

Пулемёт ЯкБ в ходе войны в Афганистане зарекомендовал себя, как мощное, но чрезвычайно капризное и ненадёжное оружие. Пулемет перегревался, заклинивал, лента рвалась. А вот более поздние пушечные модификации оказались гораздо лучше. Отказы, конечно, случались, но в целом пушку полюбили и лётчики и оружейники.

“Крокодила” пытались вооружить и тяжёлыми ракетами С-24 и С-25. Оказалось, что двигатели мощных ракет своим шлейфом газов нарушают режим работы моторов вертолёта, в итоге пуски ракет доверяли только опытным лётчикам. Да и применяли такие ракеты лишь эпизодически. Вплоть до 90-х годов не удавалось решить и проблему обеспечения ночной работы.

ТТХ в сравнении с вертолётами вероятных противников

  Ми-24 AH-1 Cobra AH-1Z Viper AH-64D
Диаметр несущего винта, м 17,3 13,41 14,6 14,63
Диаметр рулевого винта, м 3,908 2,59 2,97 2,79
Длина фюзеляжа, м 17,51 13,59 13,87 15,06
Ширина фюзеляжа, м 1,7 0,99 0,99
Высота, м 3,9 4,9 4,37 4,95
Максимальная взлётная масса, кг 11 500 4535 8409 10 400
Силовая установка ТВ3-117В (ВМА) T53-L-703 T700-GE-401C T700-GE-701D
Мощность двигателя, л.с. 2 х 2500 1 х 1690 2 × 1723 2 х 2000
Экипаж, чел 2-3 (до 8 десантников) 2 2 2
Максимальная скорость в горизонтальном полёте, км/ч 335 315 287 265
Дальность полёта практическая, км 450 510 680 480
Практический потолок, м 4950 3720 5900 6100
Стрелково-пушечное вооружение 12.7 мм пулемёт (Ми-24А-Д), 30 мм пушка (Ми-24П), 23 мм пушка (Ми-24ВП-ВМ) 7.62 мм пулемёт, 40 мм гранатомёт. 20 мм пушка 30 мм пушка
Ракетное вооружение НАР С-5, С-8, С-13, С-24.
ПТУР “Фаланга”, “Штурм-В”, “Атака-М”, “Гермес-А”
70 мм НАР 70 мм НАР Hydra, ПТУР Hellfire 70 мм НАР Hydra, ПТУР Hellfire

Применение в боях

Когда американцы создавали свою “Кобру”, вовсю шла война во Вьетнаме, так что конструкторы заранее знали, на какой театр военных действий их машина отправится, и с чем там столкнётся. А вот Ми-24 проектировался не для тех войн, в которых ему пришлось участвовать. Первыми конфликтами для “крокодилов” стали война за Огаден, где они наносили удары по сомалийским силам, и война Ливии с Чадом.

С января 1980 года “двадцатьчетвёрки” начали применяться в Афганистане. Именно эта война стала тем полигоном, где отрабатывалась тактика применения ударных вертолётов и совершенствовалось его вооружение.

Первоначально Ми-24 казался не очень приспособленным для местных условий, его считали слишком тяжёлым и недостаточно маневренным. Однако с течением времени “универсальные” Ми-8 для выполнения ударных задач стали применяться всё реже, а вот Ми-24 – всё чаще. По транспортному назначению “крокодил” почти не применялся. С десантом на борту маневренность падала ещё сильнее, а сама кабина была слишком тесной.

В Афганистане отработали следующую тактику применения: пускались неуправляемые ракеты, за ними следовал огонь из пулемёта или пушки, и, наконец, сбрасывались бомбы.

НАР С-5 калибра 57 мм постепенно заменили более мощными С-8 калибра.

Некоторое количество Ми-24 оставалось в ВВС Афганистана после вывода советских войск. Там они воевали на стороне правительственных войск, а затем принимали участие в новом витке гражданской войны и появились уже и у противников режима.

После развала СССР Ми-24 применялись в Нагорном Карабахе, причём обеими сторонами. Российские “двадцатьчетвёрки” активно использовались в ходе войны в Чечне.
Ирано-иракская война интересна тем, что в её ходе Ми-24 неоднократно применялись для воздушных боёв. При выполнении таких “непрофильные” заданий иракским вертолётам удавалось сбивать даже истребители.

Впрочем, чаще всего схватки проходили между вертолётами. Противником “двадцатьчетвёрок” выступала “Кобра”, тоже слабо (если не хуже) приспособленная для воздушных боёв. Исход таких схваток определялся обычно уровнем подготовки лётчиков, но список побед машин Миля в итоге оказался длиннее.

Воевали Ми-24 в Анголе, в Индокитае расстреливали лагеря “красных кхмеров”, в Перу помогали бороться наркомафией. А в ходе войны в Сьерра-Леоне в 90е годы Ми-24 имелись в распоряжении ЧВК “ExecutiveOutcomes”.

В ходе гражданской войны в Сирии Ми-24 применяются как ВВС Сирии, так и российской авиацией.

К сожалению, именно Ми-24 (конкретно Ми-35М, экспортный вариант Ми-24) стал первым вертолётом, потерянным Россией в этом конфликте.

Разное

Первые макеты Ми-24 (тогда ещё В-24) были окрашены традиционно для советских вертолётов – однотонный тёмно-зелёный цвет и светло-голубой из фюзеляжа. Но уже опытный образец в 1969 году имел двухцветный деформирующий камуфляж.

В 1984 году для съёмок фильма “Красный рассвет” были изготовлены “фальшивые” Ми-24. На французские вертолёты “Пума” установили макеты крыльев с блоками НАР, а нос закрыли обтекателем из тонированного стекла.

В целом получилась довольно сносная имитация ранних “двадцатьчетвёрок”, но обтекатель слишком сильно ухудшал обзор пилотов. В результате, когда те же вертолёты в той же роли появились в фильмах “Рэмбо-2” и “Рэмбо-3”, от их грима остались только крылья с ракетными установками. И сходство с Ми-24 было совершенно утеряно.

В менее известных боевиках, например, в “Красном скорпионе”, роль Ми-24 исполнял S-62, которому декоративные крылья с блоками НАР не обеспечивали даже минимального сходства с “Крокодилом”. А вот в фильме “Огненный лис” использовали не настоящие вертолёты, а радиоуправляемые модели — зато достоверно передающие облик ранних “Стаканов”.

Уже более трёх десятилетий “крокодилы” воюют в разных уголках земного шара.

Когда-то они предназначались для переброски в тыл противника десантно-штурмовых подразделений, поддерживая их огнём. А в итоге им пришлось даже участвовать в воздушных боях, которые раньше считались надуманным сценарием, малоосуществимым в реальности. И “двадцатьчетвёрка” выдержала все испытания с честью, её репутация “классического” ударного вертолёта полностью заслужена.

Возможно Ми-24 не был самым лучшим вертолётом в своём классе. Но результативность его боевого применения, популярность среди пилотов и у заказчиков говорят сами за себя – это выдающаяся боевая машина, грозный враг и достойный соперник.

Видео

warbook.club

Ударный вертолёт Ми 24 — Авиация России

Такой боевой машины, как Ми 24 не было нигде, за плотный огонь на высокой скорости афганские моджахеды прозвали его «дьявольской колесницей». У лётчиков он получил кличку «крокодил».

Оснащённый грозным вооружением класса «воздух – земля» Ми 24 превращался в непревзойдённого противника на поле боя. Этот боевой ударный вертолёт до сих пор остаётся на вооружении многих стран в мире.

История создания

Идея по созданию «летающей боевой машины пехоты» созрела у генерального конструктора М.Л. Миля ещё в начале 60-х годов прошлого века. Он предполагал, что вертолёт будет не только прикрывать наземные подразделения мощным огнём, но и доставлять небольшие армейские группы к месту назначения.

Макет многоцелевой боевой машины, получившей индекс В-24, изготовили в 1966 году, а после постановления правительства в мае 1968 года приступили к проектированию и эскизам вертолёта. Прототип изготовили к июню 1969 года, используя в конструкции новой машины двигатели и агрегаты вертолётов Ми 8 и Ми 14, что позволило значительно ускорить процесс.

Ми 24

Осенью 1969 года состоялся первый облёт нового вертолёта, а в 1970 году с середины лета машина проходила лётные испытания. Начиная с 1971 года, вертолёты начали поступать в армейские подразделения. Комплекс вооружения «Штурм», готовящийся для установки на Ми 24 не успели довести до конца и решили разместить на новой машине пулемёт А-12,7 на платформе НУВ-1 и ПТРК «Фаланга». Официально, лишь после постановления правительства от 1972 года Ми 24 был взят на вооружение. Арсеньевский авиазавод на продолжение пятилетки выпустил свыше 240 вертолётов.

Описание вертолёта

Аэродинамическая компоновка машины представляет собой традиционную схему с одним несущим винтом из пяти лопастей и рулевым трёхлопастным толкающим. Впоследствии хвостовой винт перенесли на левый борт и он стал не толкающим, а тянущим.

Высокое расположение крыла с отрицательным поперечным V выбрано из соображения размещения на нём подвесок для вооружения. Но, основная функция крыла предназначена для аэродинамической разгрузки машины, в установившемся полёте небольшой размах крыла принимал на себя 20% веса вертолёта.

Кабина Ми 24 выполнена по тандемной схеме для двух человек – командира и оператора вооружения. Бронезащита кабины состоит из бронелистов, защищающих экипаж сбоку и снизу, пуленепробиваемого остекления фонаря пилотов. В середине фюзеляжа располагалась кабина для десантников на восемь мест или 1.5 тонны груза. Эти два отсека создавали замкнутое герметичное пространство, не дающее проникать внутрь заражённому воздуху.

Ми 24 кабина пилота

Когда оператор вооружения был занят наведением и пуском ПТУР, командир управлял машиной и вёл огонь из носового пулемёта и оружия, располагающегося на подкрыльных подвесках. Позднее в экипаж Ми 24 входил бортовой техник.

Трёхстоечное шасси вертолёта было выполнено убирающимся. Протектированные внутренние ёмкости пяти баков вмещали весь запас топлива, подача которого не прекращалась при повреждении любого из них.

Модификаций Ми 24 было выпущено много, если начальный вариант Ми 24А имел кабину экипажа по типу «веранда», то поступивший в войска Ми 24Д был оснащён раздельными кабинами. После доработки ПТРК «Штурм-В», установки автоматического прицела АСП-17В и размещения дополнительных ёмкостей для топлива вертолёт получил индекс Ми 24В, а для экспорта как Ми 35.

В 1975 году машину оснастили 30-мм пушкой ГШ-30К. Двухствольное орудие было установлено с правой стороны фюзеляжа и закреплено неподвижно. Этот вариант получил индекс Ми 24П. Практика применения армейских Ми 24 в Афганистане показала, что необходимо заменить имеющиеся двигатели ТВ-117 на высотные ТВ-117В с более эффективной защитой от пыли и экранно-выхлопными устройствами.

Ми 24 в бою

Афганская война заставила усилить бронезащиту машины и в топливных баках применить пенополиуретановый наполнитель. Вооружение Ми 24 усилили, установив пушечные контейнеры универсального типа УПК-23-250 с 23-мм пушкой ГШ-23. В 90-е годы были выпущены машины с двигателями от Ми 28, несущим и хвостовым винтом от этого нового вертолёта, которые вышли в серию под индексом Ми 24ВМ.

Тактико-технические данные

Диаметр несущего винта                              17,3 м
Диаметр хвостового винта                              3,908 м
Высота при вращающихся винтах                              5,47 м
Экипаж                              3 чел.
Размах крыла                              6, 4 м
Вес пустой машины                              7580 кг
Максимальный взлётный вес                              11500 кг
Вес полезной нагрузки                              2400 кг
Запас топлива в баках                              2100 кг
Двигатели                              2 х ТВ-117
Мощность двигателей                              2 х 2200 л.с.
Количество десантников 8 чел или 2 легко раненых и 2 тяжело раненых и один медработник
Максимальная горизонтальная скорость                              335 км/ч
Крейсерская скорость                              270 км/ч
Практическая дальность                              450 км
Перегоночная дальность                              1000 км
Динамический потолок                              4950 м
Стрелково-пушечное вооружение В зависимости от модификации
Количество точек подвески                              6
УР    Штурм-В, Атака-М , Гермес-А
Неуправляемые ракеты           С-5, С-8, С-13, С-24
Ракеты «воздух – воздух»    Р-60М, Р-63В, «Игла-В», 9М220О «Атака»
Бомбовое вооружение  Бомбы и кассеты калибром от 50 до 500 кг

Интересным фактом биографии Ми 24 является массовость производства. Из 2300 единиц произведёнными нашими заводами, 1500 вертолётов поступили в армейские подразделения ВС России.

Ми 24 компоновочная схема

Применение Ми 24В Сирии

Ранее Ми 24 имел название «Стакан» по аналогии с остеклением кабины, грани которой походили на этот сосуд. Со временем за ним установилось прозвище «Крокодил» с каковым и столкнулись боевики ИГИЛ в Сирии. Эта машина прошла через Афганистан, Чечню и Южную Осетию, она прекрасно приспособлена к жаркому климату и не боится пылевых бурь.

Наряду с огневой мощью, которой обладает этот вертолёт, он больше всех других ударных машин может оказать действенную помощь в вызволении экипажей, терпящих бедствие на сирийском театре военных действий, так как обладает транспортным отсеком, подходящим для перевозки экипажей и раненных.

По огневой мощи с Ми 24 может сравниться только, пожалуй, Ка 52 и правильно решило российское МО, отправив в сирийскую пустыню проверенный боевой вертолёт.

Ми 24

aviarf.ru

Вертолет Ми 24 Технические Характеристики. Перспективная авиация. informatik-m.ru

вертолет ми 24 технические характеристики

Вертолет Ми‑24: летно-технические характеристики. Справка

26 августа года в Приморье в 20 км северо-восточнее населенного пункта Черниговка потерпел катастрофу боевой вертолет Ми-24. При выполнении планового учебного полета вертолет совершил жесткую посадку, после чего загорелся. В результате один член экипажа погиб. два других летчика спаслись.

Вертолет Ми‑24 (экспортный вариант Ми‑35) создан Московским вертолетным заводом (МВЗ) им. М.Л. Миля и является одним из самых известных вертолетов этого класса. Работы по созданию вертолета Ми‑24 начались в 1968 г. первый полет опытный образец совершил в 1969 г. принят на вооружение в 1972 г.

Серийно вертолет Ми‑24 различных модификаций выпускали и выпускают заводы ОАО Роствертол и Арсеньевской авиационной компании Прогресс . Всего было построено около 3500 вертолетов этого типа. Состоит на вооружении более 30 стран, использовался в боевых действиях в Афганистане, Чечне и ряде региональных военных конфликтов.

Неофициальные названия Стакан , Крокодил .

Многоцелевой вертолет типа Ми‑24 (Ми‑35) предназначен для решения широкого круга задач при подготовке и ведении боевых действий. Вертолет способен уничтожать бронированные и небронированные, малоразмерные и площадные наземные и надводные, малоскоростные и низколетящие воздушные цели противника, а также его живую силу на переднем крае и в тактической глубине, сопровождать войска при совершении марша и действиях в глубине обороны противника. Достаточно вместительная грузовая кабина позволяет использовать вертолет в транспортно‑десантном, транспортном и санитарном вариантах. В первом случае внутри Ми‑24 могут находиться 8 десантников с личным оружием, во втором – 2 лежачих и 2 сидячих раненых в сопровождении медработника, а при использовании его в транспортном варианте – боеприпасы и другие грузы внутри (до 1500 кг) грузовой кабины и на внешней (до 2400 кг) подвеске. Кроме того, вертолеты типа Ми‑24 могут использоваться для ведения разведки и наблюдения, минирования местности, корректировки огня и выполнения других задач.

Конструктивно вертолеты типа Ми‑24 выполнены по классической одновинтовой схеме с пятилопастным несущим и трехлопастным хвостовым рулевым винтами.

Крыло используется для подвески вооружения.

Силовая установка состоит из двух турбовальных газотурбинных двигателей ТВЗ‑117 Петербургского НПО им. В. Я. Климова взлетной мощностью 1620 кВт/ 2200 л.с. Пилотажно‑навигационное оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеоусловиях.

В целях повышения живучести вертолеты оснащены станцией обнаружения облучения РЛС, устройствами выброса ложных тепловых инфракрасных ловушек (ИК‑ловушек) и создания помех в ИК‑диапазоне, экранно‑выхлопными устройствами, имеют многократное резервирование жизненно важных систем и бронирование кабины экипажа с дегазационной системой и герметизацией.

Для выполнения боевых задач и поражения различных наземных и надводных малоразмерных и площадных, низколетящих и малоскоростных воздушных целей вертолеты типа Ми‑24 различных модификаций могут оснащаться системами управляемого и неуправляемого стрелково‑пушечного, ракетного и бомбардировочного вооружения, варианты которого определяются решаемыми задачами.

Общая масса боевой нагрузки может достигать 2400‑2860 кг, в зависимости от модификации вертолета.

Летно‑технические характеристики вертолета Ми‑24

Экипаж ‑ 2 человека.

Взлетная масса :

максимальная – 11500 кг,

нормальная – 11100 кг.

Масса боевой нагрузки :

максимальная – 1480 кг,

ТРАНСПОРТНО-БОЕВОЙ ВЕРТОЛЕТ МИ-24

Вертолет Ми-24. ставший первым в отечественной авиации винтокрылым штурмовиком, получил в вoисках прозвище Крокодил . В ходе афганской войны и многих региональных конфликтов, полыхавших на территории распавшегося СССР, этот летательный аппарат стяжал заслуженную славу надежного воздушного бойца и стал этапной машиной в авиационной истории страны.

Высокая мобильность вертолетов, возможность базирования на грунте и уникальная способность взлетать и садиться на ограниченные неподготовленные площадки привлекли к ним внимание военных еще в начале 1950-х годов. Однако лишь десятилетием позже накопленный полигонный опыт позволил применять с них средства поражения.

В 1968 году десантно-транспортный Ми-4А был оснащен комплексом вооружения К-4В, включавшим ПТУР Фаланга неуправляемые авиационные ракеты (НАР) калибра 57 мм, бомбардировочное вооружение и подвижную крупнокалиберную пулеметную установку НУВ-1. После всесторонних испытаний в ГК НИИ ВВС строевыe части получили около 150 машин.

В структуру сухопутных войск (СВ) они в то время не вписывались, поэтому сначала их приняла военно-транспортная авиация (ВТА). И для ВТА такой вертолет оказался инородным телом , поэтому его передали в состав фронтовой, поскольку она осуществляла поддержку СВ. Позднее в СССР появилась армейская авиация, структура и задачи которой будут полностью соответствовать концепции боевого применения вооруженных вертолетов. На рубеже 1970-х годов в СССР отсутствовал единый подход к формированию облика боевой винтокрылой машины Многие специалисты счита ли, что вертолет должен воплощать черты исключительно штурмовика, их оппоненты ратовали за универсальную машину, включающую вооружение и обладающую возможностью перевозить отделение десантников. Примечательно, что сторонником второго подхода был тогдашний министр обороны маршал А.А. Гречко.

В 1968 году главнокомандующие СВ и ВВС утвердили тактико-техничеcкие требования к новому боевому вертолету, и было принято решение создавать его на конкурсной основе фирмами М.Л.Миля (МВЗ) и Н.И.Камова (УВЗ). Командование ВВС и руководство МАП отдали предпочтение аппарату Московского вертолетного завода, получившему кодовое обозначение Ми-24. Немалую роль в этом выборе сыграла его унификация с хорошо отработанным в серии Ми-8. от которого новичок заимствовал лопасти несущего винта, автомат перекоса, трансмиссию, главный редуктор и рулевой винт.

Тактико-технические требования на разработку и постройку Ми-24 оказались настолько высокими, что реализовать их сразу промышленность оказалась не в состоянии. Вследствие этого на самом высоком уровне было принято решение о поэтапном наращивании летно-технических характеристик.

Для развертывания серийного производства и освоения нового вертолета в строевых частях на первом этапе предполагалась постройка Ми-24А, оснащенного комплексом вооружения, аналогичным К-4В. Через два года на смену должен был прийти Ми-24Д с новым полуавтоматическим комплексом управляемого противотанкового оружия и скорострельным четырехствольным пулеметом. Еще через полтора #8211 два года планировалось появление Ми-24В. полностью отвечающего требованиям Министерства обороны. Для его вооружения создавались сверхзвуковые ПТУР и другие средства поражения.

Основная тяжесть работ по созданию Ми-24 легла на плечи заместителя главного конструктора В.А.Кузнецова, прекрасного конструктора, имевшего опыт проектирования и строительства автожиров ЦАГИ. Благодаря его способности воплотить в металле научные идеи М.Л.Миля появились такие без преувеличения выдающиеся вертолеты, как Ми-1, Ми-4 и Ми-8. Помощниками Кузнецова были ведущие конструкторы А.Х.Серман и В.М.Ольшавец, за комплекс вооружения отвечал заместитель главного конструктора Е.В.Яблонский.

Концепция применения вертолетов в интересах СВ продолжала совершенствоваться. Отметим, что в 1980-е годы в составе ВВС появилась армейская авиация. Ее основу составляли боевые, вооруженные десантно-транспортные и транспортные вертолеты. В начале 90-х годов эти вертолеты были переданы в авиацию СВ, ставшую новым родом войск.

На роль транспортного аппарата в указанной триаде несомненно претендовал серийно выпускавшийся Ми-6, а вооруженного #8211 Ми-8Т с турбовальными двигателями ТВ2-117. Чтобы Ми-8Т стал вооруженным , на нем достаточно было разместить комплекс К-4В, но без ПТУР. Позднее Ми-8Т заменили на модернизированный вертолет Ми-8МТ.

Заслуга генерального конструктора МВЗ М.Л.Миля в создании первого армейского боевого вертолета Ми-24 бесспорна. Всей силой своего таланта и авторитета он способствовал быстрому появлению такой машины. Однако Милю не суждено было увидеть воплощение своих идей и замыслов. После смерти Михаила Леонтьевича в 1970 году МВЗ возглавил М.Н.Тищенко, успешно завершивший работы по созданию семейства боевых Ми-24 .

Особая роль в претворении в жизнь идеи создания боевого вертолета принадлежит главнокомандующему ВВС Главному маршалу авиации П.С. Кутахову. Под его непосредственным руководством получили путевку в жизнь все модификации Ми-24 и вооруженные Ми-8. а также тяжелый транспортный Ми-26, пришедший на замену ветерану Ми-6 .

Главком ВВС лично возглавил группу военных экспертов по обследованию испытательной базы боевых вертолетов и приведению ее в состояние, соответствующее требованиям времени. Он прекрасно знал боевые и летные характеристики Ми-24, считал его своим детищем и иногда сам докладывал о нем на показах авиационной техники руководству Минобороны и страны.

Существовала определенная последовательность работ по созданию летательного аппарата, включающая, в частности, разработку аванпроекта, эскизного проекта, изготовление натурного макета аппарата и подготовку плана мероприятий по устранению выявленных макетной комиссией недостатков, постройку опытных экземпляров и их испытания. Руководство МВЗ (М.Л.Миль в то время был тяжело болен) при создании Ми-24А пошло на опрометчивый шаг: опытный образец вертолета, с согласия высоких инстанций, был построен на основе аванпроекта и эскизного проекта, получивших отрицательное заключение институтов Минобороны.

Вместо макета летательного аппарата Государственной макетной комиссии был предъявлен готовый опытный вертолет, первый полет которого состоялся 15 сентября 1969 года. Высокая комиссия, собравшаяся на свое первое заседание, была шокирована преподнесенным ей сюрпризом. Попытка таким образом обогнать США по срокам в создании боевого вертолета и ускорить начало его серийного производства едва не обернулась полным крахом. Специалисты Министерства обороны выявили большое количество недостатков, высказали ряд замечаний и предложений. Их общее число поражало воображение даже опытных испытателей ГК НИИ ВВС. Имелись и существенные недостатки, устранить которые на построенном вертолете не представлялось возможным. Словом, по результатам рассмотрения макета назревало отрицательное заключение.

Летчики-испытатели ГК НИИ ВВС, летчики Центра боевого применения и боевой подготовки ВВС пришли к единому мнению о том, что компоновка рабочих мест экипажа и фонаря кабины Ми-24А не обеспечивают требуемый обзор воздушного пространства в боевой обстановке. Авторитетность данного вывода подтверждалась фронтовым опытом полковников Ф.Ф.Прокопенко и В.С.Елисеева, каждый из которых имел на своем счету более десятка лично сбитых в годы Великой Отечественной войны немецких самолетов.

Специалисты Научно-исследовательского института эксплуатации и ремонта авиационной техники (НИИ ЭРАТ) отметили низкий уровень эксплуатационной технологичности вертолета. Неудовлетворительные подходы к блокам оборудования, агрегатам и узлам значительно затрудняли их техническое обслуживание. Продолжительность оперативных видов подготовок оказалась неприемлемой для боевой машины.

Драматичность сложившейся ситуации усугублялась тем, что уже в начале 1970-го, без проведения государственных испытаний, Ми-24А был запущен в серийное производство на Арсеньевском механическом заводе Прогресс . Руководство ВВС и МАП приложило немало усилий, чтобы Госкомиссия, отметив выявленные недостатки, пошла на компромиссный вариант заключения. Устранение недостатков, требующих значительных конструктивных изменений, переносилось на последующие модификации вертолета.

В последний день работы макетной комиссии состоялся запланированный показ Ми-24 в полете на площадке опытного завода в подмосковном поселке Панки. Пилотировал вертолет летчик-испытатель ОКБ М.Материальный, который к этому моменту уже освоил ряд сложных фигур пилотажа на предельно малых высотах. Пилот, естественно, стремился продемонстрировать высокие маневренные качества Ми-24. Перед сборочным цехом на вертолете Ми-24 был выполнен ранверсман, при этом на высоте 50 #8211 60 м в верхней точке фигуры пилотажа аппарат имел угол тангажа на пикирование около 70 град.

На выводе из пикирования вертолет Ми-24 столкнулся с душевой соседней с МВЗ текстильной фабрики.

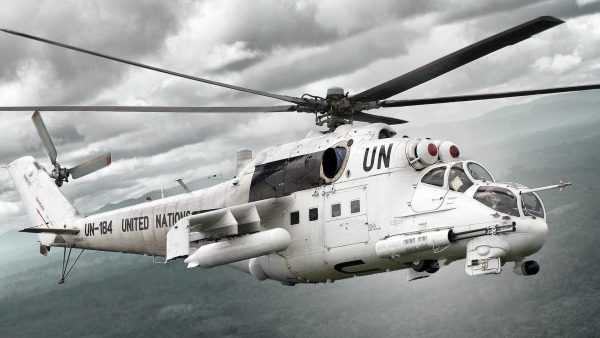

Модификация Ми-24. вертолет Ми-35, широко экспортировался за рубеж. Он испытан в многих войнах и военных конфликтах (Афганистан, Ирак, Ангола, Мозамбик, Сирия, Ливия, Йемен, Эфиопия), где зарекомендовал себя надежным средством огневой поддержки сухопутных войск.

Выпуск Ми-24 прекращен, но он еще надолго останется в строю.

Источники: http://ria.ru/spravka/0826/424675739.html, http://worldweapon.ru/vertuski/mi24.php

Комментариев пока нет!

informatik-m.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
