Механизм револьверный – Токарные револьверные станки. Станок токарно-револьверный. Схемы, описание, характеристики

Револьверный механизм — Большая Энциклопедия Нефти и Газа, статья, страница 1

Револьверный механизм

Cтраница 1

Револьверный механизм состоит из вращающегося диска ( рис. 29, а) с гнездами, в которые закладывают заготовки, подлежащие штамповке. В результате периодического поворота диска на угол между соседними гнездами заготовки перемещаются от места загрузки к рабочей зоне штампа, откуда отштампованная деталь удаляется автоматически. Таким образом, револьверный механизм обеспечивает безопасность работы, но неполностью автоматизирует ее, поскольку загрузка производится вручную.  [1]

Револьверные механизмы в подавляющем большинстве случаев являются принадлежностью специальных револьверных прессов.  [3]

Револьверный механизм состоит из вращающегося диска ( рис. 29, а) с гнездами, в которые закладывают заготовки, подлежащие штамповке. В результате периодического поворота диска на угол между соседними гнездами заготовки перемещаются от места загрузки к рабочей зоне штампа, откуда отштампованная деталь удаляется автоматически. Таким образом, револьверный механизм обеспечивает безопасность работы, но неполностью автоматизирует ее, поскольку загрузка производится вручную.  [4]

Револьверный механизм подачи состоит из револьверного диска, вращающегося вокруг неподвижной цапфы, укрепленной на столе пресса, и приводной собачки, прижимаемой к диску и служащей для вращения револьверного диска.  [5]

Барабан револьверного механизма имеет три отверстия, в которые ввинчиваются объективы, что позволяет при микроскопировании быстро перехолить от одного увеличения к другому, простым поворотом барабана вокруг его оси. Чтобы не нарушить оптической оси объективов с осью тубуса, револьверный механизм без особой нужды не следует отвинчивать от тубуса.  [7]

Барабан револьверного механизма имеет три отверстия, в которые ввинчиваются объективы, что позволяет при микроскопировании быстро переходить от одного увеличения к другому, простым поворотом барабана вокруг его оси. Чтобы не нарушить оптической оси объективов с осью тубуса, револьверный механизм без особой нужды не следует отвинчивать от тубуса.  [8]

Штамп с револьверным механизмом показан на фиг.  [9]

Все описанные узлы — стойки, револьверный механизм и держатель контрэлектрода — изолированы от стального основания текстолитовыми втулками.  [11]

Для подачи штучных заготовок часто применяют револьверные механизмы.  [13]

При работе с иммерсионными объективами перед поворотом револьверного механизма, с целью установки иммерсионного объектива, следует предварительно приподнять тубус. Обычно иммерсионным объективом пользуются следующим образом. Установив исследуемый объект при сильной сухой системе, точно в центр поля зрения, приподнимают тубус и, вращая барабан револьверного механизма, заменяют сухой объектив иммерсионным; после этого наносят на покровное стекло каплю иммерсионной жидкости и, опустив грубым движением тубус до соприкосновения объектива с поверхностью жидкости, снова приподнимают тубус, наблюдая за тем, чтобы контакт объектива с иммерсионной жидкостью не нарушился. Это делается для приведения объектива в положение выше его рабочего положения. После этого, наблюдая в окуляр, грубым движением медленно и осторожно опускают тубус, пока в поле зрения не появятся очертания предмета. Точное наведение на фокус достигается передвижением микрометрического винта. Допускать соприкосновение иммерсионного объектива с поверхностью препарата ни в коем случае нельзя, так как в иммерсионном объективе фронтальная линза полусферической формы держится в оправе очень слабо и может быть из нее выдавлена при весьма незначительном усилии.  [14]

При работе с иммерсионными объективами перед поворотом револьверного механизма, с целью установки иммерсионного объектива, следует предварительно приподнять тубус. Обычно иммерсионным объективом пользуются следующим образом. Установив исследуемый объект при сильной сухой системе, точно в центр поля зрения, приподнимают тубус и, вращая барабан револьверного механизма, заменяют сухой объектив иммерсионным; после этого наносят на покровное стекло каплю иммерсионной жидкости и, опустив грубым движением тубус до соприкосновения объектива с поверхностью жидкости, снова приподнимают тубус, наблюдая за тем, чтобы контакт объектива с иммерсионной жидкостью не нарушился. Это делается для приведения объектива в положение выше его рабочего положения. После этого, наблюдая в окуляр, грубым движением медленно и осторожно опускают тубус, пока в поле зрения не появятся очертания предмета. Точное наведение на фокус достигается передвижением микрометрического винта. Допускать соприкосновение иммерсионного объектива с поверхностью препарата ни в коем случае нельзя, так как в иммерсионном объективе фронтальная линза полусферической, формы держится в оправе очень слабо и может быть из нее выдавлена при весьма незначительном усилии.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Револьверный механизм — Большая Энциклопедия Нефти и Газа, статья, страница 2

Револьверный механизм

Cтраница 2

Крупные многопозиционные прессы в ряде случаев снабжаются

револьверными механизмами для подачи предварительно вырубленных штучных заготовок, а последние типы прессов фирмы Коматцу ( Япония) и др. — автоматической подачей рулонной заготовки вдоль большой оси пресса.  [16]

На основании камеры размещены две стойки для крепления кюветы, револьверный механизм перемещения электродов, шарнир с гнездом для контрэлектрода и штуцер для откачки и заполнения камеры газом.  [17]

Комбинированные штампы последовательного действия, в которых для передачи вырубленной заготовки на формоизменяющие переходы используется револьверный механизм, показаны на фиг. Штамп, приведенный на фиг. Лента ( полоса) механизмом подачи ( на фигуре отсутствует) подается между направляющими планками 1 по направлению стрелки. Пуансоны 2 производят чеканку заводской марки, пуансоны 3 — пробивку круглых отверстий, пуансон 4 — пробивку — среднего отверстия и пуансон 5 — вырубку заготовки. Пуансоны 2, 3, 4 и 5 находятся в пуансоно-держателе 6, который посредством плиты 7 прикреплен к наружному ползуну пресса.  [18]

Комбинированные штампы последовательного действия, в которых для передачи вырубленной заготовки на формоизменяющие переходы используется револьверный механизм, показаны на фиг. Штамп, приведенный на фиг. Лента ( полоса) механизмом подачи ( на фигуре отсутствует) подается между направляющими планками / по направлению стрелки. Пуансоны 2 производят чеканку заводской марки, пуансоны 3 — пробивку круглых отверстий, пуансон 4 — пробивку среднего отверстия и пуансон 5 — вырубку заготовки. Пуансоны 2, 3, 4 и 5 находятся в пуансоно-держателе 6, который посредством плиты 7 прикреплен к наружному ползуну пресса.  [19]

Микроскоп имеет следующие детали: основание или башмак, тубусо-держатель, тубус с выдвижным окуляром и

револьверным механизмом, держатель объективов, позволяющий производить их быструю смену, грубый механизм для движения тубуса, микрометрический винт, столик для исследуемого препарата и осветительное устройство.  [20]

На основании камеры размещены две изолированные от него стойки для крепления кюветы и подведения к ней электрического тока и револьверный механизм перемещения электродов. Стойки, как и само основание, охлаждаются изнутри проточной водой. Револьверный механизм состоит из столика, на котором установлены пять кронштейнов с электродами, и штока, выведенного через уплотнение из тефлонового порошка под основание камеры. Электроды зажимаются в гнездах кронштейнов гайками.  [22]

Необходимо отметить, что ограничение в числе формоизменяющих переходов имеет место только в том случае, если для транспортирования заготовки с одного перехода на другой используется шиберный механизм подачи. Если же вырубленная заготовка перемещается

револьверным механизмом подачи, число формоизменяющих переходов может быть увеличено до пяти. Наличие специального механизма для передачи вырубленной из полосы ( ленты) заготовки в зону формоизменяющих переходов штампа позволяет рекомендовать применение таких штампов при работе на прессах с числом двойных ходов не более 150 в минуту при работе на автоматическом цикле и 200 ходов в минуту при работе на одиночный удар.  [23]

Вначале препарат надо наблюдать при самом малом увеличении, что даст возможность изучить общий его вид. Для этого, установив вращением барабана револьверного механизма объектив 8 X 0 20, опускают тубус грубым движением почти до полного соприкосновения объектива с поверхностью покровного стекла, наблюдая за этим со стороны. При таком положении препарат находится заведомо на меньшем расстоянии от объектива, чем это необходимо для наблюдения. Поэтому теперь, смотря в окуляр, поднимают тубус грубым движением вверх до тех пор, пока в поле зрения не мелькнет изображение наблюдаемого предмета. Когда изображение предмета найдено, микрометрическим винтом добиваются наибольшей его резкости и устанавливают правильное освещение, что достигается при помощи зеркала, конденсора и диафрагмы. Для этой цели можно пользоваться матовым стеклом, вставляемым в кольцо, расположенное под конденсором.  [24]

Тубус служит для помещения объективов и окуляров. Объективы ввертываются в нижнюю часть тубуса ( револьверный механизм), а окуляры свободно вставляются в верхнюю его часть, имеющую миллиметровые деления; она раздвижная, что позволяет изменять длину тубуса ( фокусное расстояние) в пределах от 150 до 200 мм.  [25]

Барабан револьверного механизма имеет три отверстия, в которые ввинчиваются объективы, что позволяет при микроскопировании быстро перехолить от одного увеличения к другому, простым поворотом барабана вокруг его оси. Чтобы не нарушить оптической оси объективов с осью тубуса,

револьверный механизм без особой нужды не следует отвинчивать от тубуса.  [26]

Барабан револьверного механизма имеет три отверстия, в которые ввинчиваются объективы, что позволяет при микроскопировании быстро переходить от одного увеличения к другому, простым поворотом барабана вокруг его оси. Чтобы не нарушить оптической оси объективов с осью тубуса, револьверный механизм без особой нужды не следует отвинчивать от тубуса.  [27]

Число формоизменяющих переходов в этих штампах зависит от конструкции механизма для транспортировки вырубленной заготовки. Если для транспортировки заготовки используется шиберный механизм, число переходов не более трех, если же вырубленная заготовка перемещается револьверным механизмом, то число формоизменяющих переходов может — быть увеличено до шести, а иногда и более. Штампы, построенные по этой схеме, применяются при работе на прессах с числом двойных ходов не более 150 в минуту.  [28]

Число формоизменяющих переходов в этих штампах зависит от конструкции механизма для транспортировки вырубленной заготовки. Если для транспортировки заготовки используется шиберный механизм, число переходов не более трех, если же вырубленная заготовка перемещается револьверным механизмом, то число формоизменяющих переходов может быть увеличено до шести, а иногда и более. Штампы, построенные по этой схеме, применяются при работе на прессах с числом двойных ходов не более 150 в минуту.  [29]

На основании камеры размещены две изолированные от него стойки для крепления кюветы и подведения к ней электрического тока и револьверный механизм перемещения электродов. Стойки, как и само основание, охлаждаются изнутри проточной водой. Револьверный механизм состоит из столика, на котором установлены пять кронштейнов с электродами, и штока, выведенного через уплотнение из тефлонового порошка под основание камеры. Электроды зажимаются в гнездах кронштейнов гайками.  [30]

Страницы:      1    2    3

www.ngpedia.ru

Револьверный механизм — Большая Энциклопедия Нефти и Газа, статья, страница 3

Револьверный механизм

Cтраница 3

Револьверный механизм состоит из вращающегося диска ( рис. 29, а) с гнездами, в которые закладывают заготовки, подлежащие штамповке. В результате периодического поворота диска на угол между соседними гнездами заготовки перемещаются от места загрузки к рабочей зоне штампа, откуда отштампованная деталь удаляется автоматически. Таким образом, револьверный механизм обеспечивает безопасность работы, но неполностью автоматизирует ее, поскольку загрузка производится вручную.  [31]

Револьверный механизм состоит из вращающегося диска ( рис. 29, а) с гнездами, в которые закладывают заготовки, подлежащие штамповке. В результате периодического поворота диска на угол между соседними гнездами заготовки перемещаются от места загрузки к рабочей зоне штампа, откуда отштампованная деталь удаляется автоматически. Таким образом, револьверный механизм обеспечивает безопасность работы, но неполностью автоматизирует ее, поскольку загрузка производится вручную.  [32]

Многошпиндельные прессы могут быть использованы как для штамповки из ленты полосы, так и штучных заготовок. В первом случае многошпиндельные прессы снабжаются валиковыми подачами, а во втором — револьверным или вакуумным магазинным загрузочным устройством. С одного перехода на другой полуфабрикаты перемещаются с помощью грейферных или револьверных механизмов.  [33]

Многошпинделшые прессы могут быть использованы как для штамповки ив ленты полосы, так и штучных заготовок. В первом случае многошпиндельные прессы снабжаются валиковыми подачами, а во втором — револьверным или. С одного перехода на другой полуфабрикаты перемещаются с помощью грейферных или револьверных механизмов.  [34]

Для перехода к более сильному увеличению, не переставляя объектива, сначала надо использовать более сильные окуляры, имея в виду, что с повышением увеличения яркость изображения уменьшается. После того как общий обзор препарата закончен, приступают к рассмотрению какой-либо интересной детали его при объективе с более сильным увеличением. Для этого подлежащую более подробному изучению деталь препарата устанавливают в центре поля зрения и вращением барабана револьверного механизма подводят объектив требуемого увеличения. Если при этом резкость изображения несколько ослабнет, то ее восстанавливают при помощи микрометрического винта.  [35]

При работе с иммерсионными объективами перед поворотом револьверного механизма, с целью установки иммерсионного объектива, следует предварительно приподнять тубус. Обычно иммерсионным объективом пользуются следующим образом. Установив исследуемый объект при сильной сухой системе, точно в центр поля зрения, приподнимают тубус и, вращая барабан револьверного механизма, заменяют сухой объектив иммерсионным; после этого наносят на покровное стекло каплю иммерсионной жидкости и, опустив грубым движением тубус до соприкосновения объектива с поверхностью жидкости, снова приподнимают тубус, наблюдая за тем, чтобы контакт объектива с иммерсионной жидкостью не нарушился. Это делается для приведения объектива в положение выше его рабочего положения. После этого, наблюдая в окуляр, грубым движением медленно и осторожно опускают тубус, пока в поле зрения не появятся очертания предмета. Точное наведение на фокус достигается передвижением микрометрического винта. Допускать соприкосновение иммерсионного объектива с поверхностью препарата ни в коем случае нельзя, так как в иммерсионном объективе фронтальная линза полусферической формы держится в оправе очень слабо и может быть из нее выдавлена при весьма незначительном усилии.  [36]

При работе с иммерсионными объективами перед поворотом револьверного механизма, с целью установки иммерсионного объектива, следует предварительно приподнять тубус. Обычно иммерсионным объективом пользуются следующим образом. Установив исследуемый объект при сильной сухой системе, точно в центр поля зрения, приподнимают тубус и, вращая барабан револьверного механизма, заменяют сухой объектив иммерсионным; после этого наносят на покровное стекло каплю иммерсионной жидкости и, опустив грубым движением тубус до соприкосновения объектива с поверхностью жидкости, снова приподнимают тубус, наблюдая за тем, чтобы контакт объектива с иммерсионной жидкостью не нарушился. Это делается для приведения объектива в положение выше его рабочего положения. После этого, наблюдая в окуляр, грубым движением медленно и осторожно опускают тубус, пока в поле зрения не появятся очертания предмета. Точное наведение на фокус достигается передвижением микрометрического винта. Допускать соприкосновение иммерсионного объектива с поверхностью препарата ни в коем случае нельзя, так как в иммерсионном объективе фронтальная линза полусферической, формы держится в оправе очень слабо и может быть из нее выдавлена при весьма незначительном усилии.  [37]

Страницы:      1    2    3

www.ngpedia.ru

Реферат Револьвер

скачать

Реферат на тему:

План:

Введение

• 1 История
  • 1.1 Способы зарядки
• 2 Ускорение зарядки
• 3 Револьверы одиночного и двойного действия
• 4 Предохранитель
• 5 Автоматические револьверы
• 6 Использование глушителей
• 7 Преимущества перед автоматическими пистолетами
• 8 Недостатки
• 9 Оружие, действующее по револьверному принципу
  • 9.1 «Траунд» Дардика
• 10 Спорт и рекорды
  • 10.1 Ковбойская стрельба
  • 10.2 Рекорды
• 11 Русская рулетка
• 12 Список револьверов по странам-производителям
  • 12.1 Австрия
  • 12.2 Бельгия
  • 12.3 Великобритания
  • 12.4 Испания
  • 12.5 Италия
  • 12.6 США
Источники
Примечания

Введение

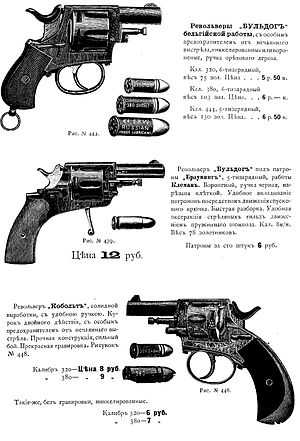

Карманные револьверы начала XX в.

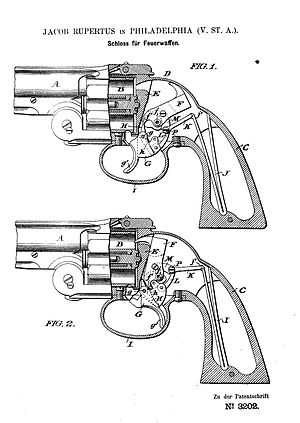

Внутреннее устройство револьвера с ударно-спусковым механизмом «двойного действия» (типа Double Action Only).

Револьве́р (от лат. revolvere — катить назад, вращаться) — многозарядное огнестрельное оружие ближнего боя, механизм питания патронами которого выполнен в виде вращающегося цилиндра (барабана)^[1] в каморах которого находятся патроны, при этом, в момент выстрела, ствол является продолжением очередной каморы. ГОСТ 28653-90 «Оружие стрелковое. Термины и определения»^[2] определяет револьвер как разновидность пистолета.

1. История

Шестизарядный револьвер с колесцовым замком (~1590 год)

Капсюльный револьвер «Кольт Техас Патерсон» 1836 г.

Капсюльный бундельревольвер («перечница») Allen&Thurber, патент 1845 года

Конструкция пистолетов с вращающимся блоком зарядных камор (барабаном) существовала с конца XVI века. Сохранилось много изделий с фитильным или кремневым замком, в которых присутствует барабан одновременно в роли патронника и магазина для зарядов. В основном это охотничьи ружья, но также и пистолеты (русский образец XVII века хранится в Оружейной палате). Однако, поскольку ручное изготовление качественного барабанного механизма было дорого и сложно (обычно барабан был ненадёжен из-за возможности прорыва пороховых газов), а непрерывной стрельбы он все равно не обеспечивал (при наличии кремневого или фитильного замка было необходимо после каждого выстрела подсыпать порох на полку) и поэтому револьверное оружие не вошло тогда в широкое употребление.

10 июня 1818 г. американский офицер и конструктор Артемас Уиллер из г. Конкорда, штат Массачусетс, патентует в США кремнёвый револьвер.

С экземпляром этого револьвера другой американец З. Коллиер, тоже из Бостона, отплывает в Англию и в ноябре того же 1818 г. берёт английский патент на своё имя. Существует предположение, что он якобы действовал в интересах Уиллера, но точно ничего не известно. Коллиер открывает в Лондоне фабрику по производству улучшенного револьвера и барабанного ружья той же системы.

Оружие Коллиера имело барабан с шестью каморами, за которым был установлен курок с кремнём, а огниво размещалось на кожухе барабана. Отличительной особенностью этой модели было надвигание барабана на конус казённика ствола под действием мощной пластинчатой пружины. Тем самым прорыв пороховых газов, который был бичом револьверной системы, сводился к минимуму. Таким образом, револьвер Коллиера стал предшественником не только кольтовских моделей, но и бельгийского нагана.

Револьвер Коллиера не получил в Европе широкого распространения ввиду сложности и дороговизны его производства.

Повысили возможности револьвера два обстоятельства: изобретение капсюля, который сделал возможной относительно непрерывную стрельбу, и появление машинного производства, удешевившего изготовление сложных механизмов. В 1836 г. Сэмюэл Кольт открывает в Патерсоне (США) первую фабрику по массовому производству капсюльных револьверов собственной конструкции. С этого момента начинается триумфальное шествие револьвера, в течение примерно трех десятилетий совершенно вытеснившего однозарядные пистолеты — так что Кольту нередко даже приписывают изобретение этого оружия.

1.1. Способы зарядки

Револьвер Лефоше под шпилечный патрон

Револьвер Нагана в положении для перезарядки. Дверца барабана открыта, можно извлекать или вставлять патрон в камору

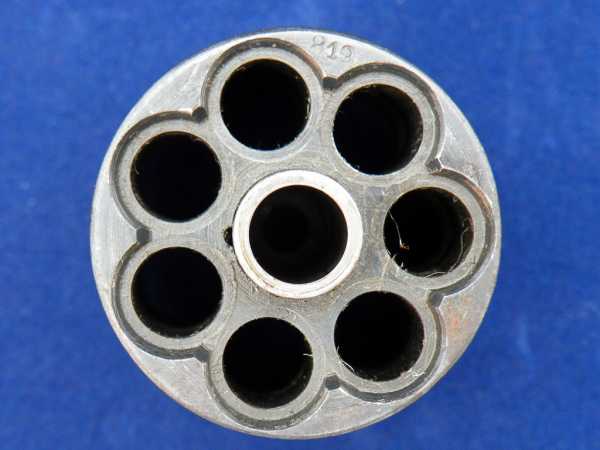

Барабан револьвера является одновременно и патронником и магазином. Первые револьверы были дульнозарядными, то есть в каждую из камор спереди заряжался порох и пуля. Обычно револьвер дополнялся рычагом, который позволял запрессовать пулю в камору. При выстреле всегда существовала опасность, что частицы горящего пороха, вырываясь из зазора между барабаном и стволом, попадут в соседние каморы и воспламенят порох в них. Поэтому заряженную камору приходилось дополнительно герметизировать — замазывать спереди пушечным салом. Замок был капсюльным. Каждая камора имела свою брандтрубку для капсюля. Заряжание капсюльного револьвера было трудоемким процессом, поэтому некоторые конструкции допускали быструю замену барабана, и стрелок мог держать наготове запасной заряженный барабан.

Первые револьверы под унитарный патрон (изобретённый немецким мастером Дрейзе в 1836 году) действовали так: ось барабана вынималась, и барабан снимался. В более поздних моделях в крышке была сделана выемка для зарядки. Стреляные гильзы извлекались по одной через ту же выемку, для этого надо было подвинуть назад специальный стержень (экстрактор). Интересно, что в револьвере Кольта выемка была справа (в то время как праворукому стрелку удобнее слева).

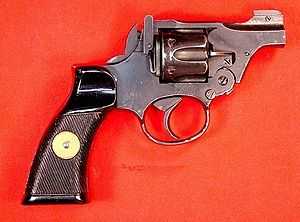

Enfield No. 2 Mk I** (Великобритания, коммерческий короткоствольный вариант армейского револьвера). Рама револьвера «переламывается» вниз, обеспечивая удобный доступ сразу ко всем каморам для извлечения стреляных гильз и заряжания.

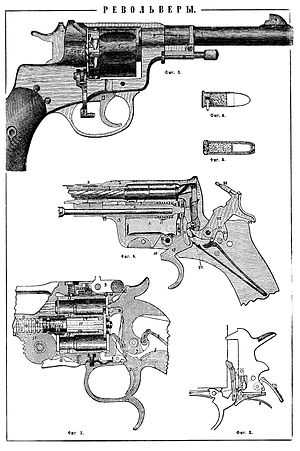

Схема механизма револьверов Нагана обр. 1895 г. (вверху и в центре, УСМ двойного действия) и Смита-Вессона обр. 1869 г. (слева внизу, с УСМ одинарного действия, переламывающейся вниз рамой и одновременной экстракцией гильз)

Второй вариант — переламывающийся револьвер. В этой конструкции рама револьвера переламывается на шарнире, наподобие охотничьих ружей, открывая доступ к барабану. Во многих револьверах при этом срабатывает экстрактор, автоматически выбрасывая сразу все стреляные гильзы. Недостаток этой конструкции в том, что шарнир и замок со временем изнашиваются и рама расшатывается.

Основной метод перезарядки — барабан, откидывающийся в сторону, чаще всего влево, так как большинство стрелков правши. Были, однако, немногочисленные модели с «правосторонним» откидыванием — бельгийские Франкотт и др. Часто показываемый в кино способ зарядки барабана рывком руки неправильный: от такого обращения расшатывается крепление барабана, из-за люфта камора может не точно совместиться со стволом, что приводит к преждевременному износу оружия.

У модели Нагана (образца 1895 года) и у большинства её модификаций ёмкость барабана 7 патронов. Полая ось барабана вставляется в раму спереди и удерживается в ней шомпольной трубкой, установленной перед барабаном и крепящаяся на шейке ствола с возможностью поворачиваться на нём как на оси. На моделях с надвиганием барабана на ствол барабан оснащён возвратным механизмом, состоящим из трубки барабана и пружины. На правой стенке рамы размещается стопорное приспособление барабана, роль которого играет подпружиненная дверца. В открытом (откинутом вниз) положении дверца позволяла заряжать и разряжать револьвер, в закрытом закрывала камору, предотвращая выпадение патрона и не давая барабану проворачиваться против часовой стрелки

2. Ускорение зарядки

Экстрактор для одновременного извлечения гильз из барабана (Smith&Wesson 500)

Экстрактор

Ускорение зарядки сводится к двум задачам: как ускорить выброс стреляных гильз и как ускорить вставку новых патронов. Для удаления стреляных гильз применяется устройство, именуемое экстрактором. При нажатии на стержень экстрактор выбрасывает стреляные гильзы. Ход экстрактора подбирается таким, чтобы неотстреляные патроны остались в барабане, а стреляные гильзы выбрасывались.

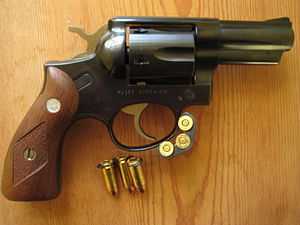

Револьвер Ruger Speed Six под 9-мм пистолетный патрон и трёхпатронные обоймы для его зарядки.

Для вставки новых патронов применяются специальные захваты («ускорители заряжания», англ. speedloader) или специальные обоймы на два или три патрона (англ. moon clip). Эти устройства отличаются тем, что захват отпускает патроны, как только они будут вставлены в барабан; обойма же остаётся в барабане. Обойма, кроме того, позволяет использовать в револьвере пистолетные патроны без закраины, которые иначе невозможно зафиксировать в барабане.

3. Револьверы одиночного и двойного действия

Для того, чтобы произвести выстрел в револьвере одиночного действия, требуется большим пальцем взвести курок, а затем нажать на спусковой крючок, после чего курок бьёт по капсюлю и происходит выстрел.

В револьвере двойного действия (самовзводном) при нажатии на спусковой крючок курок сначала взводится, а затем ударяет по капсюлю, в результате чего происходит выстрел. При этом револьвер двойного действия может работать и в режиме одиночного действия. В этом случае повышается точность стрельбы за счёт снижения усилия и малого хода спуского крючка, а значит, меньшего содрогания оружия, чем при самовзводе.

Германский револьвер обр. 1883 г. с УСМ одиночного действия

Некоторые, главным образом компактные, револьверы имеют механику только двойного действия, при которой курок всегда взводится только нажатием на спусковой крючок. В таком револьвере курок можно выполнить без выступающей наружу спицы или вообще скрытым в корпусе. Оружие получается более удобным для скрытого ношения и быстрого извлечения.^[3].

4. Предохранитель

Большинство револьверов не имеет предохранителя, управляемого стрелком. Ранее встречались системы с предохранителем флажкового типа или в виде клавиши на задней стенке рукоятки, которую стрелок нажимает, обхватывая рукоятку ладонью (некоторые коммерческие модели Smith & Wesson конца XIX — начала XX в.). В современных револьверах принимаются другие конструктивные меры для обеспечения безопасности: при невыжатом спусковом крючке специальная деталь не позволяет бойку соприкоснуться с капсюлем патрона; ударник выполняется отдельно от курка; применяются курки с «отбоем», то есть спущенный курок останавливается на некотором расстоянии от крайнего переднего положения и может двигаться дальше вперед и разбить капсюль только при нажатом спусковом крючке. Считается, что таких устройств достаточно, чтобы исключить возможность случайного выстрела даже при взведённом курке.

5. Автоматические револьверы

Автоматический револьвер Webley-Fosbery. Вся верхняя часть рамы со стволом, барабаном и курком при выстреле откатывается назад относительно нижней. На барабане видны фигурные канавки, благодаря которым он поворачивается при откате.

Автоматический револьвер Mateba

Автоматический револьвер отличается тем, что использует в работе своего механизма энергию отдачи. Под её действием взводится курок и вращается барабан. Характерным представителем такой конструкции является автоматический револьвер Webley-Fosbery^[4] (Великобритания), состоявший на вооружении во время Первой мировой войны.
Автоматические револьверы не получили широкого распространения, так как почти не имеют преимуществ ни перед традиционными револьверами, ни перед автоматическими пистолетами, в то же время сочетая недостатки и тех, и других.

6. Использование глушителей

Обычно использование глушителей на револьверах даже с дозвуковой дульной скоростью пули нецелесообразно, так как пуля во время выстрела так или иначе должна преодолеть щель, существующую между вращающимся барабаном и стволом. Из-за этого даже при использовании глушителя на револьверах слышен громкий звук, вызванный прорывом в эту щель пороховых газов.

Лишь некоторые модели револьверов позволяют эффективно использовать глушитель. В частности, таковым является револьвер системы Нагана, имеющий удачную систему обтюрации пороховых газов и для которого в 1930-е годы в СССР производился прибор бесшумно-беспламенной стрельбы «БраМит».

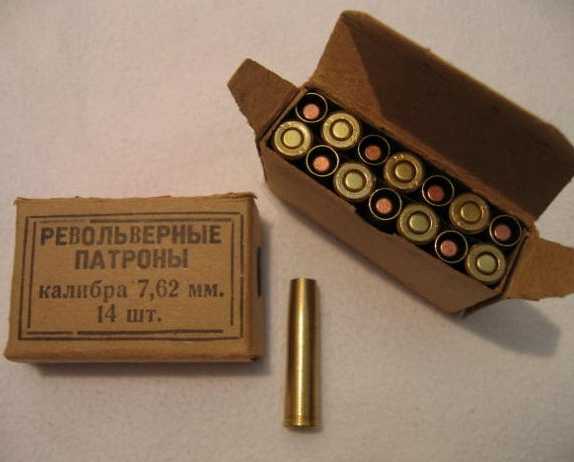

В заключительной фазе взвода ударно-спускового механизма барабан револьвера Нагана подтягивается к стволу и гильза патрона специальной конструкции (см. 7,62×38 мм Наган) входит своей передней частью в заднюю часть канала ствола. При выстреле края гильзы раздаются в стороны и входят в плотное соприкосновение с каналом ствола, исключая утечку пороховых газов. Таким образом, при выстреле из оснащённого глушителем револьвера системы Нагана звук выстрела почти полностью отсутствовал. Имеются сведения, что во время Второй мировой войны револьверы Нагана, оборудованные «БраМитами», применялись не только разведывательно-диверсионными подразделениями Советской Армии и НКВД, но и войсками СС и вермахта при проведении спецопераций (использовались трофейные советские револьверы и глушители).

Специально для «Туннельных крыс» компания AAI модифицировала револьвер Smith & Wesson Model 29. Новое оружие получило обозначение Quiet Special Purpose Revolver (QSPR). Бесшумность достигалась не глушителем, а специальным патроном с запиранием пороховых газов — технологией, используемой в современном пистолете ПСС.

7. Преимущества перед автоматическими пистолетами

• Минимально достижимое для ручного оружия время, необходимое для производства первого выстрела: исключены задержки для постановки оружия на боевой взвод или на снятие с предохранителя. (Чтобы сравняться по этому показателю с револьверами, некоторые современные пистолеты не имеют неавтоматических (ручных) предохранителей, способны производить первый выстрел самовзводом и рассчитаны на ношение с патроном в патроннике, см также пункт «Безопасность»).
• Максимально достижимая для ручного оружия надёжность, ограниченная только надёжностью боеприпасов: в готовом к бою револьвере не взведена ни одна пружина (в то время как в самозарядном пистолете — как минимум, пружина питания магазина). Револьвер годами может лежать в состоянии полной боеготовности и незамедлительно выстрелить, когда это необходимо.
• Долговечность: у револьвера практически изнашивается только ствол, поскольку механизм перезаряжания приводится в движение мускульной силой стрелка, а не силой отдачи или давлением пороховых газов, и поэтому не испытывает перегрузок, характерных для пистолетов.
• Отказоустойчивость: из револьвера можно выстрелить после осечки, просто повторно нажав на спусковой крючок. В пистолете приходится отводить затвор в крайнее заднее положение для удаления из патронника несработавшего боеприпаса, что увеличивает время между выстрелами и вынуждает заново прицеливаться.
• Безопасность: револьверу не нужен предохранитель — достаточно не взводить курок, и тогда из-за случайного падения, удара и т. д. выстрела не произойдёт. Отсутствие специального устройства предохранения от случайного выстрела увеличивает надёжность оружия в целом и исключает несчастные случаи, характерные для автоматических пистолетов на боевом взводе (патрон — в патроннике), не поставленных на предохранитель.
• Стреляные гильзы остаются в барабане, а не вылетают автоматически. Следовательно, они не могут попасть в стреляющего, как это бывает при использовании пистолетов, не засоряют место применения оружия до перезарядки и не теряются, что даёт меньше материала для экспертизы идентификации применённого оружия. Данное свойство является достоинством для владельцев револьвера и недостатком для лиц являющихся «врагами» владельцев револьвера. То есть оружие может быть полезнее пистолетa для военных команд диверсионного типа (или преступников, не желающих быть пойманными правоохранительными органaми). Стрелянные гильзы которые легко вынимаются из барабана вместо того, чтобы оказаться разбросанными где попало также можно перезарядить по новому, что для многих любителей стрельбы по мишеням является большим плюсом.
• Возможность использования патронов с диаметром, аналогичным тем, для которых предназначена данная модель револьвера, но меньшей мощности. Так, из револьвера калибра .357 можно стрелять патронами .38 Special.
• Отсутствие отката затвора, что позволяет производить выстрелы в стеснённом пространстве. Так, при стрельбе из кармана револьвер скорее всего будет действовать как обычно, в то время как автоматический пистолет травмирует руку стрелка, но не сможет перезарядиться.

8. Недостатки

• Заряженный револьвер вмещает в себя меньше патронов, чем большинство самозарядных пистолетов.
• На перезарядку револьвера уходит больше времени, чем на смену пистолетного магазина.
• Меньшая, чем у автоматических пистолетов кучность при многократной стрельбе самовзводом, вызываемая значительным (до 5 кг) усилием нажатия и длинным ходом спускового крючка, что затрудняет удержание точного прицела даже при стрельбе с обхватом оружия двумя руками. На кучность также плохо влияет и обычно более высокое, чем в пистолетах, расположение револьверного ствола относительно рукояти оружия. Последнего недостатка лишены немногочисленные системы, стреляющие из нижней каморы.
• Большие габариты и масса из-за барабанного механизма. Автоматический пистолет можно сконструировать короче, тоньше и легче, чем револьвер с такой же дульной энергией выстрела, определяемой применёнными в оружии калибром и длиной ствола, размером патрона и массой пули.
• Поскольку точность изготовления деталей конечна, неизбежно присутствует некоторая несоосность ствола и каморы барабана, из которой производится выстрел. По мере износа механизма эта несоосность увеличивается. В результате пуля, выходя из каморы, может ударяться в задний срез ствола, деформироваться и даже терять часть металла. Отсюда снижение точности, нерасчетные нагрузки на ствол и раму, и даже возможные травмы стрелка.
• В подавляющем большинстве револьверов часть пороховых газов истекает через щель между барабаном и стволом, то есть часть энергии порохового заряда теряется бесполезно.
• Газы, прорывающиеся между барабаном и стволом, могут серьёзно травмировать пальцы неопытного стрелка.

Несмотря на эти недостатки, револьверы широко используются как относительно дешёвое и безопасное (для своего владельца) гражданское оружие самообороны, а во многих странах и в качестве штатного оружия военизированной охраны, инкассаторов и полицейских патрулей, которым нет необходимости в его скрытом ношении, и когда решающими характеристиками для выбора вида оружия являются минимальное время готовности к первому выстрелу и отказоустойчивость.

9. Оружие, действующее по револьверному принципу

Морской пехотинец США проверяет новый MGL-MK1 (Ирак)

Заряжание ручного револьверного гранатомёта 40-мм гранатами

Jackhammer (Джэкха́ммер, русск. Отбойный молоток) — американский автоматический дробовик револьверного типа. Был разработан Джоном Андерсеном в 1978 году, первый образец выпущен в 1985 году, первые испытания проводились в 1990-х годах. На вооружение принят не был.

12-зарядное револьверное ружьё 12 калибра Armsel Striker

В некоторых видах служебного и охотничьего оружия также применяется револьверный принцип питания боеприпасами:

• Специальные карабины и гранатомёты (применяемые, например, для остановки толпы газовыми и свето-шумовыми зарядами).
• Револьверные охотничьи ружья, например, ружьё 20 калибра МЦ255-20, созданное в отечественном ЦКИБ СОО. Его достоинствами перед иными автоматическими гладкоствольными ружьями является то, что качество и вид боеприпаса (в том числе и переснаряжаемого) не влияет на перезаряжание, как у полуавтоматов — барабанное ружьё работает с любой гильзой данного калибра. Гильзы после выстрела не теряются и их можно в дальнейшем переснарядить. В случае необходимости или нештатной охотничьей ситуации возможно ручным проворачиванием барабана вывести на линию огня пулевой патрон или патрон с другим номером дроби. Барабан, в отличие от подствольного магазина, обеспечивает лучшую развесовку оружия — при расходовании патронов центр масс ружья смещается меньше.

9.1. «Траунд» Дардика

Схема с открытым патронником Дардика

В 1958 году американский конструктор Дардик (David Dardick) запатентовал «огнестрельное оружие с открытой каморой» (Dardick open chamber gun). Как видно на иллюстрации, устройство использует специальные патроны, имеющие в поперечном сечении форму, близкую к треугольной и названные «траунд» (англ. tround (triangular round) — треугольный патрон).^[5] Барабан в такой конструкции не является магазином и служит для подачи патрона от магазина к стволу, где открытая сбоку камора прижимается к продолжению ствола, образовывая патронник. Таким образом, боезапас не ограничивается числом камор в барабане, патроны можно непрерывно подавать в каморы снаружи. Удаление стреляных гильз не требует специальных приспособлений. Схема Дардика позволяет создать скорострельное оружие, в котором ни одна массивная деталь, включая патрон, не будет совершать возвратно-поступательного движения, и избежать многих проблем, свойственных обычному автоматическому оружию. Но оружие такого типа требует специальных и весьма дорогостоящих патронов, и поэтому не получило распространения.

10. Спорт и рекорды

10.1. Ковбойская стрельба

В США с начала 1980-х гг. пользуются популярностью соревнования по «ковбойской стрельбе» (en:Cowboy shooting), одновременно являющиеся костюмированным театрализованным шоу. В них используется оружие образцов времен освоения Дикого Запада, в частности, из короткоствольного — исключительно револьверы одиночного действия.^[6]

10.2. Рекорды

• Американский стрелок Джерри Микулек (en:Jerry Miculek) установил следующие рекорды скоростной стрельбы из самовзводного револьвера^[7]:
  • 60 выстрелов (по 6 из десяти револьверов) за 17,99 с;
  • 12 выстрелов из 6-зарядного револьвера с перезарядкой за 2,99 с;
  • 8 прицельных выстрелов из 8-зарядного револьвера по одной мишени за 1,00 с;
  • 8 прицельных выстрелов из 8-зарядного револьвера по два в каждую из четырех мишеней за 1,06 с;
  • 5 прицельных выстрелов по одной мишени за 0,57 с.

11. Русская рулетка

Игра на выживание, использующая конструктивные особенности револьвера: в барабан вставляется один патрон, барабан проворачивается случайным образом, затем участники по очереди берут револьвер в руки, направляют себе в голову и спускают курок.

12. Список револьверов по странам-производителям

12.1. Австрия

• Раст Гассер модель 1898
• Монтенегрин Гассер
• Револьвер Гассера

12.2. Бельгия

• Адамса
• Велодог
• Наган

12.3. Великобритания

• Револьвер Гэс-Сил Лэнга
• Револьвер Гэс-Сил Паркера Филда
• Револьвер Дина-Хардинга
• Револьвер Кайнока
• Револьвер Прайса (калибра 577)
• Револьвер Томаса
• Револьвер Хилла
• Револьвер Энфилд

12.4. Испания

12.5. Италия

12.6. США

• Colt Detective Special
• Smith & Wesson Model 10
• Smith & Wesson Model 13
• Smith & Wesson Model 27 Magnum
• Блэкхок
• Супер блэкхок
• Ле Ма
• Ремингтон 1863

Источники

• The Nagant revolvers (Download) by Gerard Henrotin — H&L Publishing / HLebooks.com
• Жук А. Б. Энциклопедия стрелкового оружия. — М.: Воениздат, 1998.

Примечания

1. Револьвер — slovari.yandex.ru/dict/bse/article/00065/44800.htm?text=Револьвер — статья из Большой советской энциклопедии
2. ГОСТ 28653-90 Оружие стрелковое. Термины и определения — protect.gost.ru/v.aspx?control=8&baseC=6&page=2&month=5&year=2008&search=&RegNum=1&DocOnPageCount=15&id=129580&pageK=0981E2D4-3B28-4007-BA98-756BEA6997DE
3. Попенкер, Максим Р. Пистолеты и Револьверы — world.guns.ru/handguns/hg00-r.htm. World.Guns.ru.
4. Современное стрелковое оружие — автоматический револьвер Webley-Fosbery — world.guns.ru/handguns/hg184-r.htm
5. en:Dardick tround Picture — www.securityarms.com/20010315/galleryfiles/1300/1358.htm of Model 1500 pistol
   • Diagram — www.quarry.nildram.co.uk/Split Breech.htm of Dardick’s open chamber design
   • Picture of a tround — members.shaw.ca/cartridge-corner/idpics.htm with other cartridges for comparison
6. В. Крючин. Ковбойская стрельба.//Калашников, № 6, 2006 — www.kalashnikov.ru/request.php?595
7. Welcome to Jerry Miculek.com — Titles & Records — www.jerrymiculek.com/titles.html

wreferat.baza-referat.ru

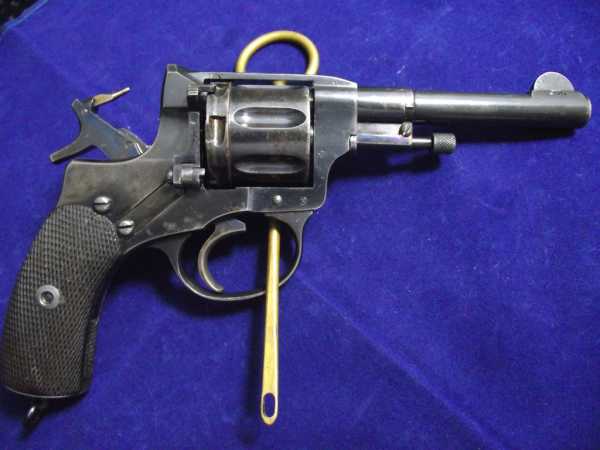

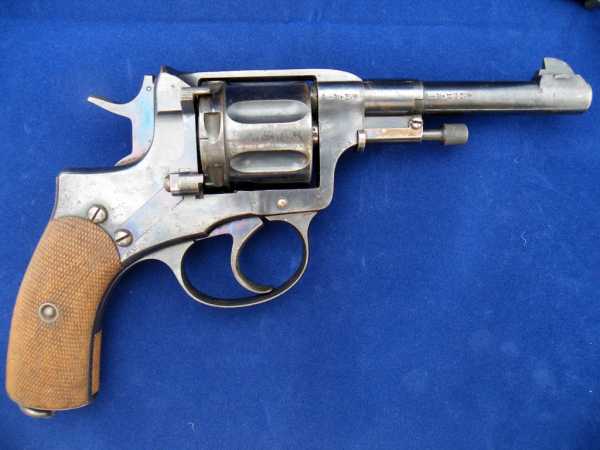

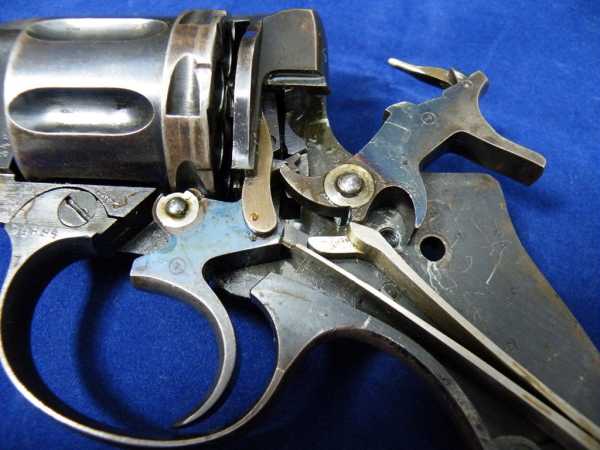

Револьвер Наган образца 1895 г. (устройство и взаимодействие механизмов) |

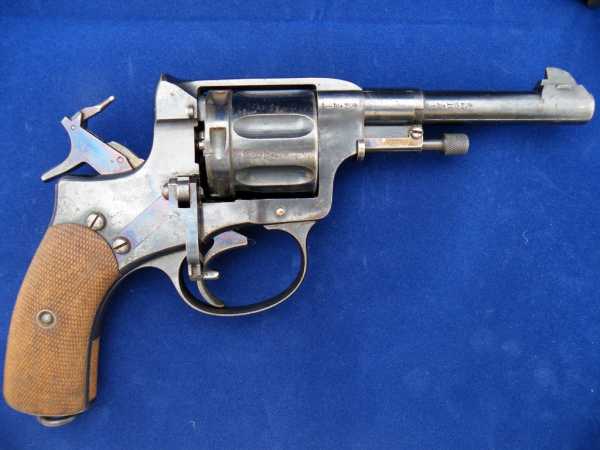

Револьвер системы Наган образца 1895 г. калибра 7.62 мм состоит из следующих основных частей и механизмов:
1.    рамка с крышкой;
2.    ствол с мушкой;
3.    шомпольная трубка с шомполом;

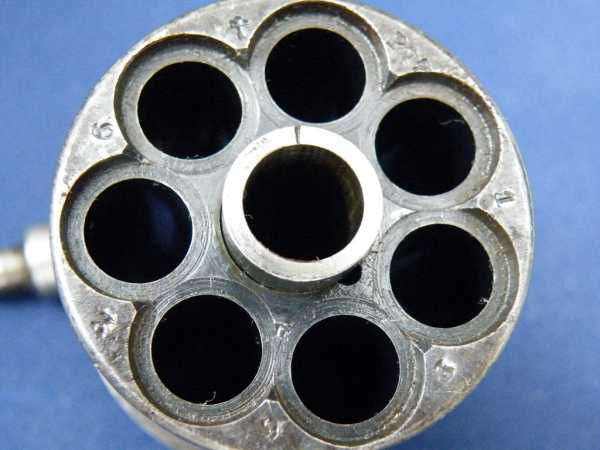

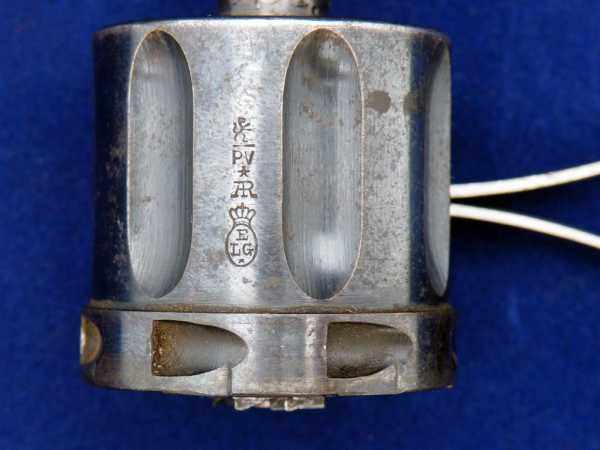

4.    барабан с осью и возвратным устройством;

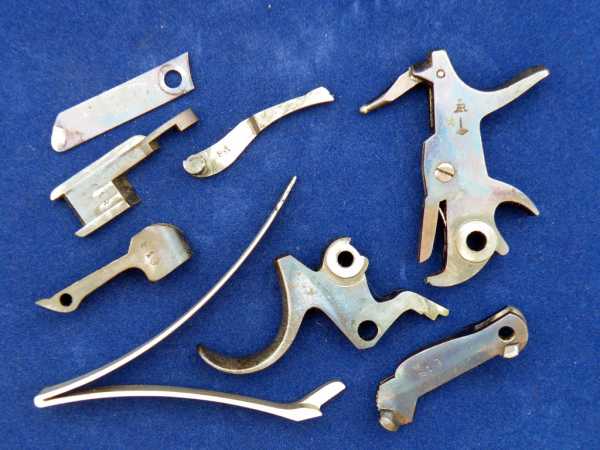

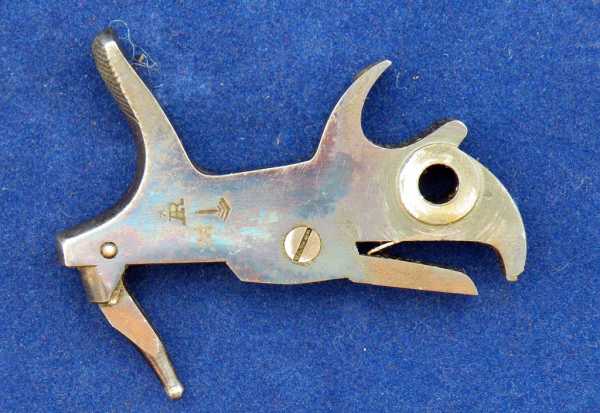

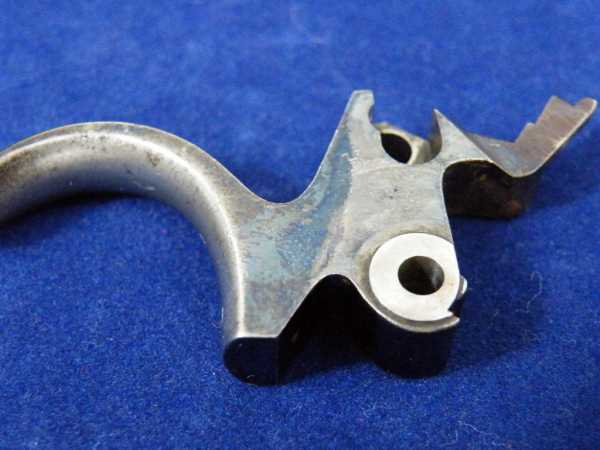

5.    замочный механизм;
6.    дверца с пружиной;
7.    спусковая скоба.
Корпус револьвера составной, состоит из ствола и рамки, которые прочно соединены друг с другом винтовым соединением, шомпола в шомпольной трубке, съемной боковой крышки и спусковой скобы.

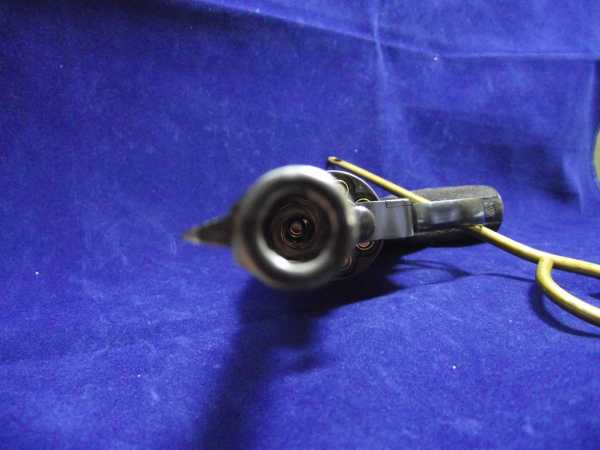

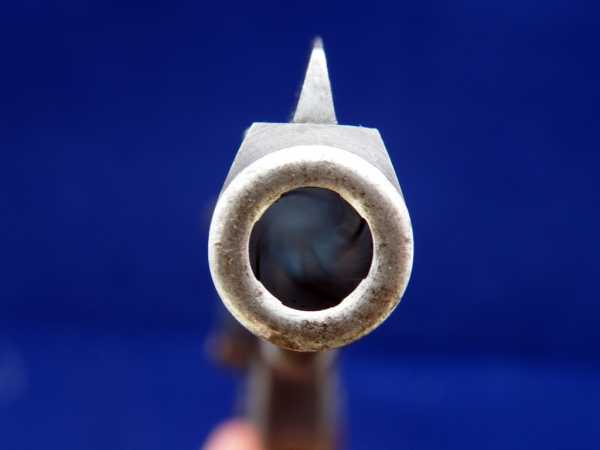

Ствол ступенчатый, имеет цилиндрическую форму. В надульной части ствола имеется массивный уступ, который является основанием мушки, мушка закреплена в пазу «ласточкин хвост».

Канал ствола нарезной с четырьмя правонаклонными нарезами.

Казенная часть ствола имеет резьбу для соединения с рамкой, на казенной части так же имеется шейка и поясок с вырезом для присоединения шомпольной трубки.

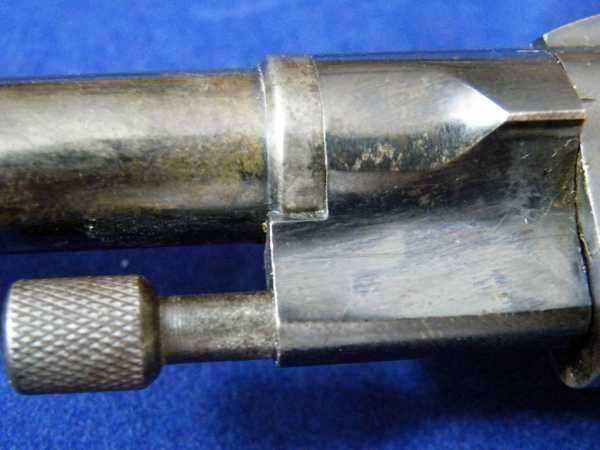

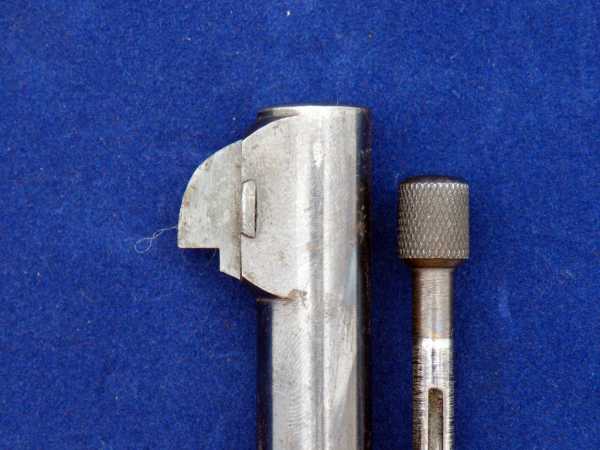

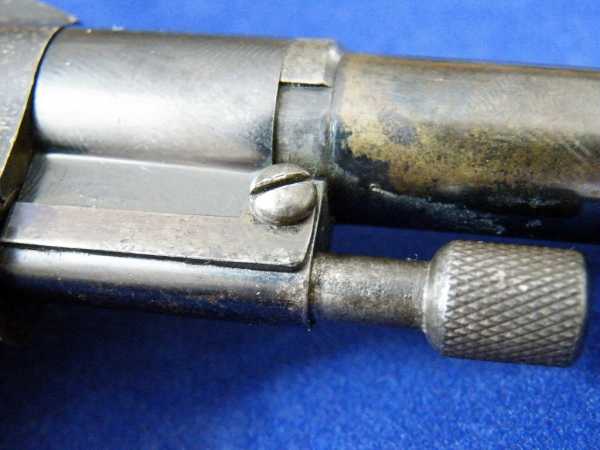

Шомпольная трубка надевается на шейку ствола и вращается на ней, как на оси. Вращение шомпольной трубки ограничивается в пределах перемещение прилива в вырезе пояска ствола. В шомпольной трубке располагается шомпол (длинный стержень с головкой, продольным и поперечным пазами) со стопором, который представляет собой пружину, прикрученную с помощью винта к шомпольной трубке.

В боевом положении шомпол револьвера Наган убирался внутрь рамки и барабана, а зуб стопорной пружины входил в его поперечный шомпола. В положении для разряжания шомпол вместе с шомпольной трубкой был повернут вправо до упора и вставал соосно с разряжаемой каморой барабана.

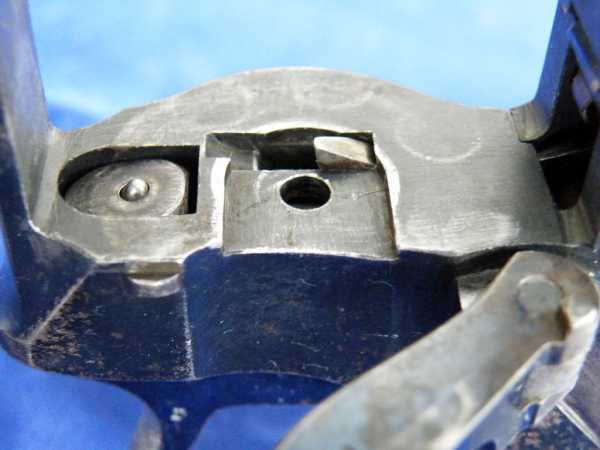

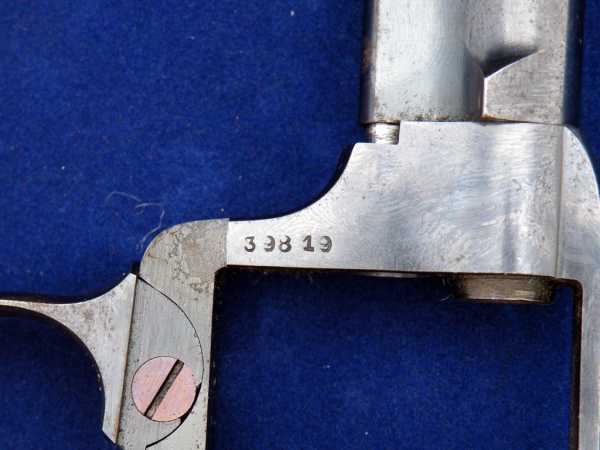

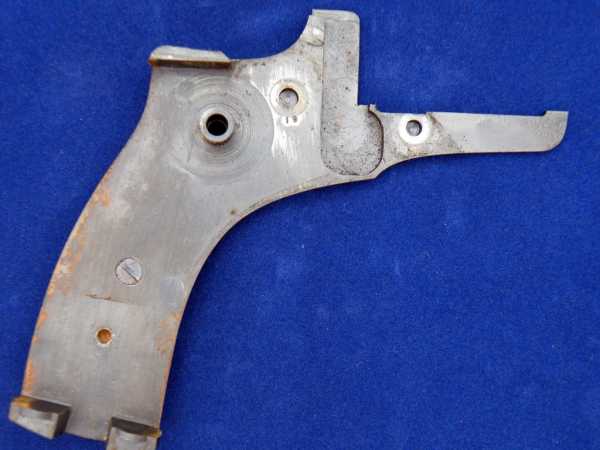

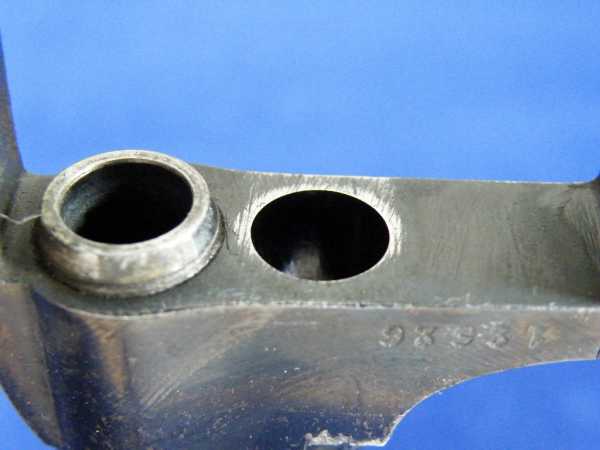

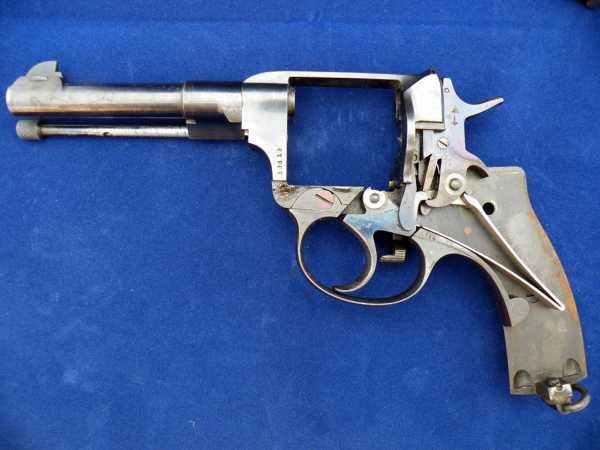

Рамка револьвера Наган замкнутая, представляет собой фрезерованную деталь сложной геометрической формы, в которой имелось много запрессованных осей для крепления других деталей оружия. Верхняя передняя часть рамки имеет резьбовой отверстие для накручивания ствола.

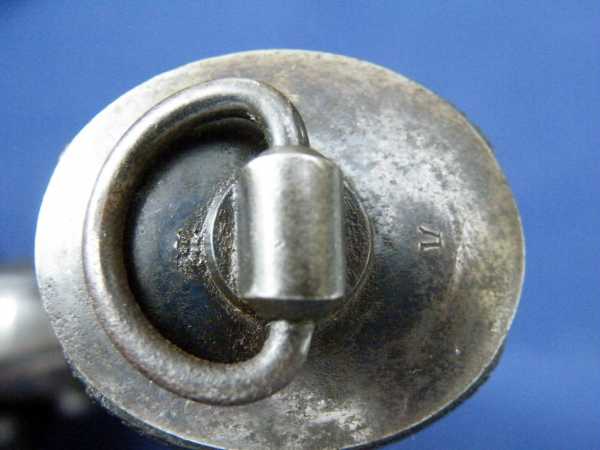

Рукоятку револьвера образовывала задняя изогнутая часть рамки, съемная боковая крышка и деревянные щечки с прокладкой. Боковая крышка прикручивалась к рамке соединительным винтом. В центральной части рамки имеется окно прямоугольной формы для размещения барабана. Детали ударно-спускового механизма  размещены в рукоятке и задней части рамки. В верхней части рамки имеется прицельная прорезь.

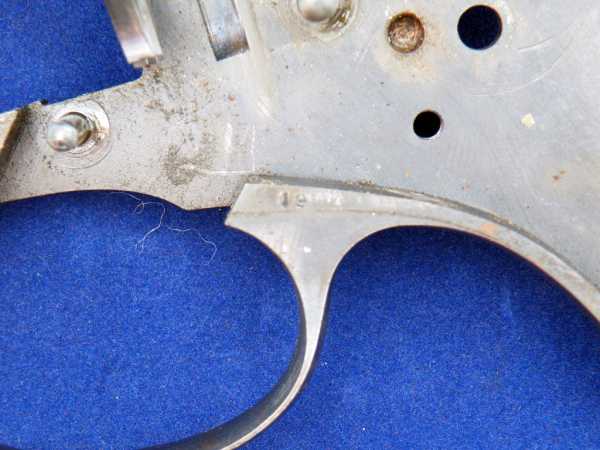

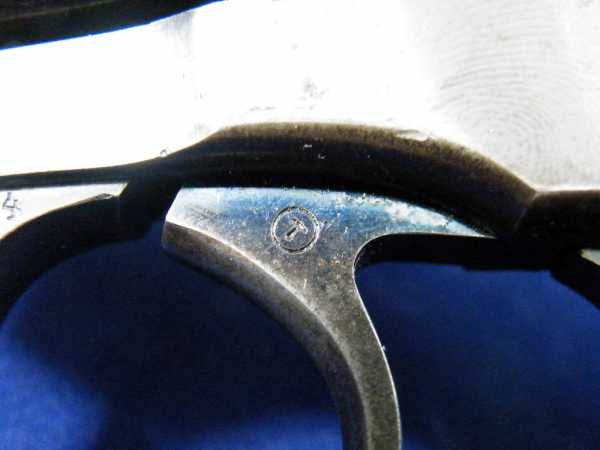

Спусковая скоба расположена с нижней части рамки и соединена с ней при помощи, запрессованной в рамку оси, и винта.

Барабан имеет семь камор для размещения патронов. Наружная поверхность барабана имеет долы, семь выемок для заднего выступа спускового крючка и семь гнезд для зубца дверцы.

Для взаимодействия с собачкой, на заднем торце барабана имеется храповое колесо, выполненное заодно с семью зубцами, а так же семь пазов для выступа открытой дверцы. Передний торец барабана имеет выточки, для размещения выступа ствола, при надвигании его на барабан. Ось барабана имеет профильную головку и устанавливается в отверстия рамки, удержание оси барабана происходит за счет шомпольной трубки, установленной перед головкой оси барабана своим приливом.
Возвратное приспособление состоит из пружины и трубки барабана, расположенной в центральном канале барабана. Именно благодаря трубке барабан может перемещаться в горизонтальной плоскости вдоль оси.
Барабан имеет стопор, который представлял собой дверцу с осью-винтом и пружину дверцы с винтом. Дверца барабана располагается с правой стороны рамки револьвера и вращается на оси, закрепленной в проушинах дверцы и стойке рамки револьвера. Дверца может находиться в двух положениях, которые фиксируются пружиной. В закрытом положении она закрывала камору, расположенную напротив дверцы, не допуская выпадение патрона. При этом в выемку пояска барабана упирается зуб дверцы, не позволяя поворачиваться ему влево. При открытом положении дверца откидывается вправо-вниз, предоставляя свободный доступ к каморе барабана, при этом, в торцевые выемки барабана входил выступ дверцы и фиксирует его для заряжания и разряжания.

Револьвер Наган имеет ударно-спусковой и запирающий механизмы, которые состоят из боевой пружины, казенника, спускового крючка с собачкой, ползуна, курка с шатуном.
Казенник располагается в задней стенке окна рамки в специальном гнезде  рамки и поворачивается в нем на оси, которая запрессована в рамку. Массивная головка казенника находится в гнезде и упирается в донце гильзы патрона, а выступ казенника, взаимодействующий с ползуном, направлен книзу. Головка казенника имеет канал для прохода бойка курка с наклонными вперед вниз стенками и скос для упора ползуна.
В пазах рамки и крышки ползун двигается вертикально и имеет сверху канал  для прохода курка: нижняя часть канала скошена; хвостовая часть ползуна имеет выемку для коленчатого рычага спускового крючка; скос воздействует на выступ казенника.

В собранном револьвере ползун помещается сзади казенника и при движении вверх стенкой паза для курка надавливает на скос казенника, заставляя его повернуться, и встает за тыльной поверхностью головки казенника. При повороте казенника его головка подается вперед, и когда револьвер заряжен, надавливает на донце патрона, сжимает возвратную пружину барабана, продвигает (совместно с собачкой) весь барабан вперед, при этом гильза своим дульцем входит в патронник ствола, а пенек ствола попадает в выточку на переднем торце барабана, что препятствует прорыву пороховых газов при выстреле. Двигаясь вниз, ползун освобождает казенник, затем его скос действует на выступ казенника, поворачивая казенник и отводя его от барабана. Барабан, освободившись от казенника по мере опускания ползуна, возвращается назад под действием своей возвратной пружины и переднего зуба спускового крючка. Дульце гильзы выходит из патронника ствола, после чего барабан может свободно поворачиваться для следующего выстрела.

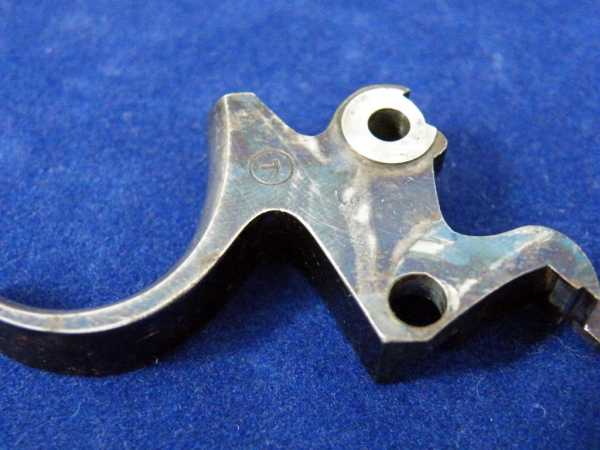

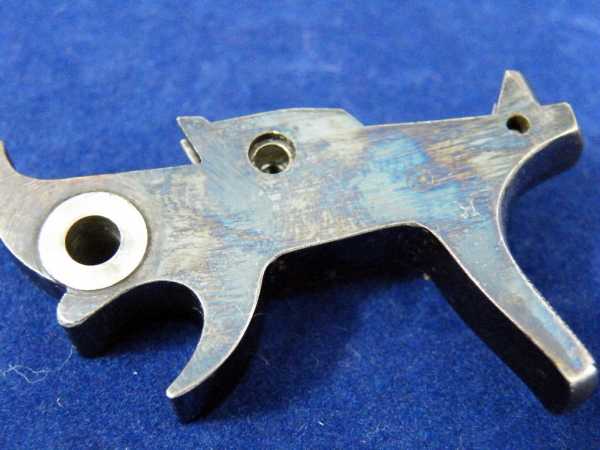

Спусковой крючок — сложной формы, размещен снизу в гнезде рамки и поворачивался в ней на оси, которая запрессована в правую стенку рамки, спусковой крючок имеет хвостовик, коленчатый выступ, предназначенный для взаимодействия с ползуном, выступ для ограничения поворота, шептало для удержания курка во взведенном положении, овальную головку для действия на шатун курка. Для помещения стержня собачки имеется отверстие, а для размещения нижнего пера боевой пружины — выемка. Собачка помещается на спусковом крючке с левой стороны и имеет стержень для соединения со спусковым крючком. Стержень имеет срезанный конец для упора нижнего пера боевой пружины. В собранном револьвере коленчатый выступ спускового крючка входит в выем ползуна, заставляя последний двигаться при повороте спускового крючка. При нажатии на спусковой крючок ползун поднимается вверх, а при освобождении от нажима опускается вниз. Собачка, проходя через сквозной паз задней стенки окна рамки, своим носиком зацепляется зубцами храпового колеса барабана. При нажатии на спусковой крючок собачка заставляет барабан вращаться на 1/7 часть оборота и одновременно продвигаться вперед, а при освобождении спускового крючка собачка перескакивает на следующий зубец храпового колеса. Собачка препятствует барабану своим храповым сцеплением поворачиваться влево как при нажатом, так и при отпущенном спусковом крючке. При нажатии спускового крючка его задний выступ входит в выемку пояска барабана и. упираясь в его стенку, ограничивает поворот барабана вправо. Таким образом, при освобожденном спусковом крючке барабан находится в заднем положении и может свободно поворачиваться вправо. От вращения влево барабан стопорится сначала зубом дверцы, а затем и носиком собачки. При нажатом же спусковом крючке в момент выстрела в переднем положении он полностью застопорен.

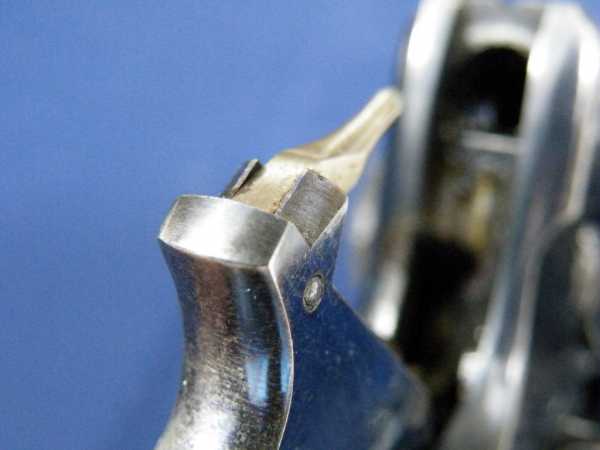

Револьвер Наган имеет открытый курок, состоящий из следующие частей: качающегося на штифте бойка, спицы взведения, подпружиненного шатуна для самовзвода и срыва курка, боевого взвода, уступа для сжатия боевой пружины, срезанной площадки для упора верхнего пера боевой пружины и хвостовика для закрывания сверху гнезда рамки для курка. Курок помещается на правой стенке рамки позади ползуна и поворачивается на оси, которая запрессована в стенку рамки. Боек курка проходит через сквозные гнезда ползуна, казенника и рамки. Шатун помещается над овальной головкой спускового крючка и взаимодействует с ней, боевой взвод находится ниже шептала.
V-образной формы боевая пружина расположена внутри рукоятки револьвера и крепится к правой стенке рамки своим шипом, входящим в отверстие рамки. Верхнее перо на своем конце имеет палец для действия на скошенную площадку курка и овальный выступ для взаимодействия с уступом курка.
Тонкий конец нижнего пера боевой пружины в собранном револьвере размещается в выемке спускового крючка. Воздействуя на срез стержня собачки, тонкий конец нижнего пера заставляет спусковой крючок поворачиваться и занимать переднее положение с опущенной книзу собачкой, а собачку поворачиваться и плотнее прижиматься к храповому колесу барабана. Нижнее перо также опирается на спусковую скобу. Верхнее перо своим пальцем надавливает на площадку курка, заставляя курок поворачиваться немного назад и отводить боек от капсюля; овальный выступ верхнего пера боевой пружины лежит под уступом курка, и взаимодействуя с ним при взведении.

Большая благодарность ветерану форума talks.guns.ru под ником toshik за предоставленные замечательные фотографии. О револьвере Наган Вы так же можете почитать почти на одноименном сайте nagant.info

This SimpleViewer gallery requires Macromedia Flash. Please open this post in your browser or get Macromedia Flash here.
This is a WPSimpleViewerGallery

Популярность: 100%

Читайте интересные материалы нашего сайта:

Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Спусковой механизм револьвера



Использование: в ручном огнестрельном оружии, в частности в револьверах. Сущность изобретения: для обеспечения надежной постановки курка на боевой взвод при стрельбе «с шептала», а также повышения технологичности изготовления в спусковом механизме револьвера, содержащем курок с шатуном и взводящим выступом, спусковой крючок, ограничитель поворота курка, оси и пружины, ограничитель поворота курка выполнен на головке спускового крючка. Он представляет собой профильный поперечный паз, грани которого взаимодействуют с соответствующими поверхностями взводящего выступа курка. 4 ил.

Изобретение относится к области оружейной техники и может быть применено в револьверах.

Известны револьверы фирм «Кольт» [1] «Erma» [2] и др. Эти револьверы снабжены механизмами двойного действия, т.е. механизмами, позволяющими вести стрельбу как при непосредственном нажатии на спусковой крючок (самовзводом), так и при нажатии на спусковой крючок после предварительного взведения курка рукой (стрельба «с шептала»). В последнем случае усилие спуска значительно меньше, чем в первом, ход спускового крючка минимален и этот способ применяется для точной, прицельной стрельбы. К недостаткам конструкции спусковых механизмов этих револьверов относится технологическая сложность изготовления взаимодействующих поверхностей курка и спускового крючка и их взаимного расположения в момент взведения курка при стрельбе «с шептала». Прототипом предлагаемого изобретения является револьвер «Manurhin 73» (MR 73) [3] Револьверы этой системы снабжены спусковым механизмом «двойного действия». Взаимодействие спускового крючка и курка этого механизма поясняется схемой, где на фиг. 1 изображено положение спускового крючка и курка до начала взведения; на фиг. 2 постановка курка на боевой взвод. При стрельбе самовзводом механизм работает следующим образом. При нажатии на спусковой крючок 1 последний поворачивается и взаимодействует верхней плоскостью своего хвостовика 6 с подпружиненным храповиком 4, закрепленным на курке 2. Происходит взведение курка 2. При определенном угле поворота спускового крючка 1 (барабан зафиксирован стопором, патрон на линии огня) происходит срыв храповика 4 с хвостовика 6 и курок 2 ударяет по бойку. При стрельбе «с шептала» курок 2 взводится рукой. Своим взводящим выступом 5 он взаимодействует с нижней плоскостью хвостовика 6 спускового крючка 1 и поворачивает последний. Поворот спускового крючка 1 происходит до момента, когда барабан, повернувшись на определенный угол (очередной патрон становится на линию стрельбы), зафиксируется стопором. В этот же момент поворот курка 2 должен ограничиться плоскостью «d» рамки 3 револьвера (плоскость «с» курка 2 опирается на плоскость «d» рамки 3). При этом спусковой крючок 1 под действием своей пружины поворачивается в обратном направлении по стрелке А и ложится плоскостью «а» на плоскость «b» курка 2. Последний, под действием боевой пружины, заклинивается на спусковом крючке 1 (становится на боевой взвод). Для производства выстрела необходимо нажать на спусковой крючок 1, происходит его разобщение со взводящим выступом 5 курка 2, который под действием боевой пружины ударяет по бойку. Недостатком конструкции данного механизма является то, что технологически очень трудно обеспечить одновременную и жесткую кинематическую связь между поворотом спускового крючка 1 (лимитируемого ограничительной плоскостью «d» рамки 3 револьвера) и моментом постановки курка 2 на боевой взвод. Если эта кинематическая связь не обеспечена, произойдет разобщение взводящего выступа 5 курка 2 с хвостовиком 6 спускового крючка 1, возврат последнего под действием своей пружины в исходное положение и, следовательно, не будет постановки курка 2 на боевой взвод. Изобретение решает задачу создания конструкции спускового механизма, не требующего сложной и точной подгонки для обеспечения надежной постановки курка на боевой взвод при стрельбе «с шептала», а также упрощения технологии изготовления. Для решения поставленной задачи в спусковом механизме револьвера, содержащем курок с храповиком и взводящим выступом, спусковой крючок, ограничитель поворота курка, оси и пружины, новым является то, что ограничитель поворота курка выполнен на хвостовике спускового крючка и представляет собой профильный поперечный паз, грани которого взаимодействуют с соответствующими поверхностями взводящего выступа курка. На фиг. 1 изображено взаимное положение спускового крючка и курка до взведения; на фиг. 2 взаимное положение спускового крючка и курка в конечный момент взведения; на фиг. 3 постановка курка на боевой взвод; на фиг. 4 — паз спускового крючка и взводящий выступ курка в увеличенном масштабе. Предлагаемый механизм содержит спусковой крючок 1, курок 2, ось 3 спускового крючка, пружину 4 спускового крючка, храповик 5, ось 6 храповика, пружину 7 храповика, ось 8 курка и боевую пружину 9. На курке 2 образован взводящий выступ 10. На хвостовике 11 спускового крючка 1 выполнен поперечный профильный паз 12, выполняющий функции ограничителя поворота курка 2. Дополнительно на чертеже обозначены: «а» плоскость на хвостовике 11 спускового крючка 1, взаимодействующая со взводящим выступом 10 курка 2; «b» глубина профильного паза 12; «с» и «f» грани паза 12; «d» и «е» — соответствующие плоскости взводящего выступа 10 курка 2. При стрельбе «с шептала» работа механизма происходит следующим образом. При взведении рукой курка 2 он своим взводящим выступом 10 взаимодействует с плоскостью «а» хвостовика 11 спускового крючка 1. Спусковой крючок 1 поворачивается на оси 3. В конечный момент взведения (барабан повернулся на определенный угол, патрон на линии огня, см. фиг. 2) спусковой крючок 1 под действием пружины 4 поворачивается в направлении стрелки А на величину «b» (глубина паза 12) и плоскость «с» паза 12 опирается на плоскость «d» взводящего выступа 10 курка 2. При дальнейшем повороте курка 2 он плоскостью «е» взводящего выступа 10 взаимодействует с плоскостью «f» паза 12. Дальнейший поворот курка 2 невозможен, т.к. он начинает взаимодействовать со спусковым крючком «на самозатяг» (момент, создаваемый усилием взведения Р на плече 1). При отпускании курка 2 он под действием боевой пружины 9 становится на боевой взвод (момент, создаваемый усилием боевой пружины P₁ на плече 11). Для срыва курка 2 с боевого взвода необходимо нажать на спусковой крючок 1. При стрельбе самовзводом заявляемый механизм работает так же, как и у прототипа, т.е. револьвера MR 73. Предлагаемый спусковой механизм по сравнению с прототипом не требует сложной технологии изготовления и подгонки, т.к. ограничение угла взведения курка 2 осуществляется непосредственно спусковым крючком 1. Револьвер с предлагаемым спусковым механизмом изготовлен на предприятии КЦИБ СОО и испытан с положительным результатом.

Формула изобретения

Спусковой механизм револьвера, содержащий курок с шатуном и взводящим выступом, ограничитель поворота курка, спусковой крючок с головкой, оси и пружины, отличающийся тем, что ограничитель поворота курка выполнен в виде профильного поперечного паза на головке спускового крючка и взаимодействующих с гранями паза поверхностей взводящего выступа курка.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4

www.findpatent.ru

револьверный механизм — это… Что такое револьверный механизм?



револьверный механизм

Textile: revolving box

Универсальный русско-английский словарь. Академик.ру. 2011.

• револьверный кредитный договор
• револьверный многочелночный механизм

Смотреть что такое «револьверный механизм» в других словарях:

• Револьверный станок —         Металлорежущий станок токарной группы, оснащенный многопозиционной поворотной револьверной головкой (См. Револьверная головка), несущей инструменты для обработки наружных и внутренних поверхностей точением, растачиванием, сверлением,… …   Большая советская энциклопедия

• Международные расчёты — (International settlements) Расчёты по международным торговым операциям Основные формы и правовые особенности международных расчётов, системы для их проведения Содержание Содержание Раздел 1. Основные понятия . 1Определения описываемого предмета… …   Энциклопедия инвестора

• 1: — Терминология 1: : dw Номер дня недели. «1» соответствует понедельнику Определения термина из разных документов: dw DUT Разность между московским и всемирным координированным временем, выраженная целым количеством часов Определения термина из… …   Словарь-справочник терминов нормативно-технической документации

• Револьвер системы Нагана — 7,62 мм револьвер системы Нагана образца 1895 года (солдатский, дореволюционного производства) Тип: револьвер …   Википедия

• Винтовка Мосина — Русская винтовка образца 1891 года Различные модификации винтовки и карабинов Тип …   Википедия

• Наган — Револьвер системы Нагана 7,62 мм револьвер системы Нагана образца 1895 года Тип: револьвер История службы: Годы эксплуатации: 1895 ?? Использовалось: Аргентина, Бельгия, Люксембург, Н …   Википедия

• Webley Scott —          Самозарядные пистолеты Webley and Scott M1905 M1908 M1909 M1912 Mk.I Navy M1922 (Великобритания) опытный пистолет Webley Scott калибра .455, 1904 год пистолет Webley Scott калибра .32 (7.65мм), модель 1905 года, ранний вариант карманный… …   Энциклопедия стрелкового оружия

• Револьвер — У этого термина существуют и другие значения, см. Револьвер (значения) …   Википедия

• Кольт — У этого термина существуют и другие значения, см. Кольт (значения). Кольт  объединённое название популярных с середины XIX века американских револьверов, а впоследствии также автоматических пистолетов и пулемётов, производимых на заводах… …   Википедия

• Coonan — пистолет Coonan model A пистолет Coonan model B пистолет Coonan Cadet Характеристики         Американец Дэн Кунан (Dan Coonan) начал разработку самозарядного пистолета под мощный револьверный патрон .357 Magnum в 1977 году. Его задачей было… …   Энциклопедия стрелкового оружия

• Пистолет-пулемёт Токарева (1927) — Пистолет пулемёт Токарева (3D модель) Тип: пистолет пулемёт …   Википедия

universal_ru_en.academic.ru
