Истребитель-биплан He 51

Придя к власти, новое руководство Германии поставило перед авиационной промышленностью задачу в кратчайшие сроки оснастить армию новейшими самолетами. В первоначальный период строительства Люфтваффе (Luftwaffe) преимущество отдавалось бомбардировочной авиации как основе воздушной мощи государства. Истребительной авиации отводилась вспомогательная роль оборонного средства. В начале 30-х годов в военной авиации Германии, да и других стран Европы, сложилась «интересная» ситуация — бомбардировщики стали обходить в скорости истребители. Для того, чтобы восстановить «статус-кво», от истребителей требовался скачок в скорости не менее 100 км/ч. Принятый на вооружение строевых частей Люфтваффе истребитель-биплан He 51, не соответствовал современным тактико-техническим требованиям и ничем не выделялся среди своих противников в других странах. Разведка доносила, что в СССР выходит на испытание истребитель монопланной схемы И-16, а англичане уже работают над проектом подобной машины. Это обстоятельство никак не устраивало командование Люфтваффе и в недрах технического управления министерства авиации (Technisches Amt Reichsluftfahrtministerium — T-Amt RLM) закипела интенсивная работа над спецификацией нового истребителя.

Многие коллеги Вилли Мессершмитта говорили, что тот обладал колоссальным даром предвидения и обостренным чутьем исследователя. Почувствовав уверенность в своих силах, правильность и перспективность выбранных технических новаций, заложенных в конструкции Bf 108, Мессершмитт на свой страх и риск принимает решение начать проработку концепции современного истребителя. Не успела просохнуть тушь на чертежах Bf 108, как на кульманах конструкторского отдела его фирмы появились первые наброски общего вида новой боевой машины. Здесь надо отметить — и все это признают, что огромной заслугой Мессершмитта является тот факт, что ему удалось создать сплоченный конструкторский коллектив, в котором в разное время работали известные авиаконструкторы Роберт Люссер (Robert Lusser), Хуберт Бауер (Hubert Bauer) и Вальтер Ретхель (Walter Rethel). Последний начал свою карьеру авиационного конструктора еще в годы первой мировой войны, поэтому его огромный опыт и обширные академические познания позволили воплотить в новом истребителе самые передовые технические идеи того времени.

В начале 1934 г. спецификацию на новый истребитель и изготовление трех прототипов получили фирмы «Арадо» (Arado), «Фокке-Вульф» (Focke Wulf) и «Хейнкель». Интересен тот факт, что T-Amt RLM за основу спецификации (Rüstungsflugzeug IV) на одноместный истребитель взяло предложения фирм «Арадо» и «Хейнкель», которые были разработаны ими в начале 1933 г. Согласно требованиям спецификации, составленной в самых общих формулировках, боевая машина должна была быть спроектирована по схеме низкоплана с данными, обеспечивающими достаточную прочность конструкции для пикирования с работающим двигателем и на выходе из штопора. Максимальную скорость не менее 400 км/ч на высоте 6000 м самолет должен был держать в течение 20 мин. Общее время пребывания самолета в воздухе — 90 мин. Нагрузка на крыло ограничивалась 100 кг/м2. В качестве силовой установки предлагалось использовать 12-цилиндровый двигатель жидкостного охлаждения, над которым в то время параллельно работали фирмы Юнкерс (Junkers) и Даймлер-Бенц (Daimler-Benz). Вооружение самолета должно было состоять как минимум из двух пулеметов Рейнметалл-Борзиг (Rheinmetall-Borsig) MG 17 калибра 7,92 мм с боезапасом 1000 патронов на ствол или одной 20-мм пушки с боезапасом 200 снарядов. В качестве приоритета на первом месте стояла горизонтальная скорость, затем скороподъемность и маневренность.

Мессершмитту официально было заявлено, что его фирма не имеет опыта разработки боевых самолетов, поэтому участвовать в конкурсе не может. Одновременно из недр министерства авиации ему прозрачно намекнули, что «БФВ» никогда не получит заказа на серийное производство истребителя и, что в его же интересах не участвовать в конкурсе. Но глава «БФВ» был «стреляным зайцем» и понимал — этот истребитель был его последним шансом стать в ряд ведущих авиационных фирм Германии. Уверенность придавала успешная работа конструкторского отдела над новой машиной. Задействовав свои связи в политическом руководстве Рейха, — он был в приятельских отношениях с Гессом (Rudolf Hess), — Мессершмитт добился включения «БФВ» в заветный список конкурсантов.

Мессершмитт Bf 109 V1

Несмотря на то, что требования на новый истребитель были отправлены Мессершмитту позже, чем на другие фирмы, в конце 1934 г. чертежи новой машины, получившей неофициальное фирменное обозначение Verfolgungsjäger Bf 109 (Verfolgungsjäger — истребитель дальнего действия), были переданы в производство. Самолет представлял собой цельнометаллический низкоплан полумонококовой конструкции со свободнонесущим крылом, имеющим щелевые закрылки и автоматические предкрылки, убирающимся шасси и полностью закрытой одноместной кабиной. Рулевые поверхности хвостового оперения и элероны имели полотняное покрытие. Стабилизатор был сделан подвижным, что позволяло менять в полете угол его установки и выбирать тем самым наивыгоднейший режим полета.

Концептуальные конструктивные и аэродинамические решения, заложенные в Bf 109, безусловно, были на тот момент передовыми и смелыми, хотя, как обоснованно говорили некоторые авиационные специалисты того времени, чистота линий самолета оставляла желать лучшего. Мессершмитт, проектировавший ранее планеры и легкие самолеты, не смог до конца избавиться от наработанных штампов и придал своему истребителю угловатые формы. Хотя бытовало мнение, что Мессершмитт специально пошел на некоторое ухудшение аэродинамики в угоду технологичности производства.

Кстати, о технологичности производства. Одним из самых замечательных качеств «сто девятого» была его высокая технологичность, позволившая в условиях острой нехватки квалифицированных кадров и промышленных площадей быстрыми темпами наращивать его производство.

Справедливости ради следует отметить, что технические решения, заложенные в новую машину, кроме, быть может, оригинального однолонжеронного крыла, не были секретом для авиационных конструкторов. Цельнометаллические конструкции самолетов были известны еще с 1915 г., когда Юнкерс продемонстрировал первый свободнонесущей самолет монопланной схемы с обшивкой из гофрированного листа, а Дорнье в 1922 г. развил эту идею в своем истребителе. Работающая обшивка была впервые использована на самолетах английской фирмы «Шорт» (Short), а предкрылки и щелевые закрылки — английской фирмой «Хэндли Пэйдж». Закрытая кабина и убирающееся шасси так же были хорошо известны специалистам. Заслуга Мессершмитта заключалась в том, что все эти технические решения он талантливо воплотил в одном самолете.

Высокая проектная скорость полета потребовала уменьшения площади несущих поверхностей, что, в свою очередь, привело к увеличению нагрузки на крыло (113 кг/м2). Стремясь максимально облегчить конструкцию крыла, Мессершмитт разместил узел крепления стоек шасси в фюзеляже. Такое конструктивное решение имело и свою отрицательную сторону — относительно узкая колея шасси. Для обеспечения приемлемых взлетно-посадочных характеристик самолету был придан большой стояночный угол, сыгравший впоследствии — наряду с узкой колеей — свою негативную роль в его истории и приведший к многим летным происшествиям.

В мае 1935 г. планер «сто девятого» был собран и ожидал поступления двигателя, но Jumo 210 и DB 600 еще стояли на испытательных стендах своих заводов. Чтобы не терять времени, Мессершмитт решает установить на первом прототипе двигатель «Кестрел V» английской фирмы «Роллс-Ройс» (Rolls-Royce Kestrel V) стартовой мощностью 695 л.с. и двухлопастный воздушный винт постоянного шага. Конкуренты «Арадо» и «Хейнкель» принимают подобное решение.

К августу все работы по установке двигателя на Bf 109 были завершены. Посмотреть на новый истребитель в Аугсбург (Augsburg), где проходила сборка самолета, приехал Эрнст Удет (Ernst Udet). Обойдя машину со всех сторон, он был, мягко говоря, озадачен ее непривычным видом. Все в ней было странно для опытного летчика: и схема моноплана, говорившая о недостаточной маневренности, и закрытая кабина, ассоциировавшаяся с захлопнувшейся крышкой гроба над головой, и хилые наклонные стойки шасси, которые, казалось, вот-вот сложатся под тяжестью самолета, и высоко задранный нос самолета, закрывающий на земле обзор из кабины вперед, и тонкий профиль короткого крыла, которое должно было сломаться при малейшей нагрузке. Подойдя к Мессершмитту и с сочувствием посмотрев на него, Удет произнес фразу, которая вошла в анналы истории авиации: «Этот самолет никогда не будет истребителем!»

Между тем в плановом порядке начались наземные испытания Bf 109. Самолет поставили на «козлы» и приступили к интенсивной проверке механизма уборки и выпуска шасси. Затем долго возились с двигателем, гоняя его на разных режимах, устраняя тряску, течь ГСМ и охлаждающей жидкости. Первую рулежку по аэродрому по просьбе старейшего летчика-испытателя фирмы, гауптмана Ганса-Дитриха Кнёча (Hans-Dietrich «Bubi» Knötsch), решили сделать с расчаленными стойками шасси — настолько они вызывали беспокойство у этого опытного пилота, хотя конструкторы клялись, что все будет в порядке. В процессе наземных испытаний была выявлена недостаточная амортизация стоек, потребовавшая доработки.

28 мая 1935 г. Bf 109 совершил свой первый полет. Все волновались. На Мессершмитта страшно было смотреть — он стоял погруженный в себя, слабо реагируя на вопросы окружающих. Один Кнёч сохранял завидное спокойствие и даже иногда позволял себе пошутить над суетящимися вокруг машины механиками. Наконец он взобрался в кабину и порулил по взлетной полосе. Отойдя на небольшое расстояние, самолет развернулся и замер. Вот винт превратился в прозрачный сверкающий диск, мощный гул мотора накрыл застывшую от напряжения толпу, и самолет тронулся с места, быстро набирая скорость. Точно у того места, где стоял Мессершмитт, Кнёч оторвал «сто девятый» от ВПП и под восторженный рев собравшихся ушел в небо…

topwar.ru

Немецкие самолеты. Ме-109 Г-2. Часть2.

Оборудование

Приборная доска состоит из одной панели, на которой при помощи амортизаторов укреплены следующие пилотажно-навигационные приборы:

1. Указатель скорости.

2. Указатель высоты.

3. Дистанционный электрический компас.

4. Комбинированный прибор, состоящий из авиагоризонта, указателя поворота и указателя скольжения.

Кроме того, на приборной доске размещены приборы контроля работы винтомоторной группы и счетчики расхода боезапаса.

Датчик дистанционного электрического компаса фирмы Патин расположен в хвостовой части фюзеляжа, в достаточном удалении от крупных стальных масс (бронеспинки).

У левого борта кабины расположены штурвалы управления стабилизатором и закрылками, сектор газа, рычаг останова мотора, индикаторы положения стабилизатора, закрылков и шасси, кнопки уборки и выпуска шасси и электросигнализация шасси.

У правого борта сосредоточено управление электрооборудованием, кислородными приборами, радиостанцией.

Двухсторонняя связь самолета с землей и с другими самолетами осуществляется при помощи коротковолновой радиостанции типа ФУГ-7а, установленной в хвостоиой части фюзеляжа.

Высотные полеты обеспечиваются кислородным легочным автоматом фирмы Дрегер и Ауэр.

Посадочной фары на самолете нет. Полеты ночью возможны только при специально оборудованном ночном старте.

Вооружение

Вооружение самолета состоит из трех пушек MG-151 калибра 20 мм и двух (пулеметов МС-17 калибра 7,92 мм. Одна из пушек, укрепленная ня моторе, стреляет через вал редуктора мотора и имеет боезапас 180 снарядов. Две пушки размещены под плоскостями, в специальных обтекателях. Запас снарядов 140 шт. на каждую. Питание всех пушек ленточное.

Над мотором установлены два синхронных пулемета MG-17 калибра 7,92 мм с запасом патронов 500 шт. на каждый.

На самолете установлен коллиматорный придел Реви С12С, в конструкции которого предусмотрен механический дублер. Продолжительность непрерывной стрельбы из моторной пушки 15,43 сек., из подкрыльных пушек 12 сек. и из пулеметов 32,4 сек.

Управление огнем пушек — электрическое, огнем пулеметов — пневмоэлектрическое.

Перезарядка пушек — автоматическая с помощью реверсивного электромоторчика — происходит при отпускании кнопки слуска в тех случаях, когда части не находятся в (крайнем заднем положении. Перезарядка пулеметов — пневмоэлектрическая. Для работы на земле пушки MG-151 имеют механическую перезарядку.

Под фюзеляжем на специальных ушках могут быть подвешены бомбодержатели для бомбы весом до 250 кг (имеются сведения, что допускается подвеска бомбодержателя для бомбы весом до 500 кг) ,(фиг. 5). Сбрасывание бомбы — электрическое, от кнопки, расположенной на левой стороне верхней части ручки управления самолетом. Имеется также дублированное механическое управление сбрасыванием бомбы.

Три пушки MG-151 устанавливаются не на всех самолетах Ме-109 Г-2. Встречаются самолеты с трехточечным вооружением, на которых подкрыльные пушки отсутствуют и имеются, следовательно, только два мелкокалиберных пулемета и одна моторная пушка (вариант вооружения Ме-109Ф). Однако проводка и силовые элементы для установок подкрыльевых пушек предусматриваются на всех самолетах Ме-109 Г-2.

Бронирование

Система броневой защиты (фиг. 6 и 7) состоит из:

1) броневого надголовника толщиной 10 мм,

2) броневого заголовника толщиной 10 мм¹,

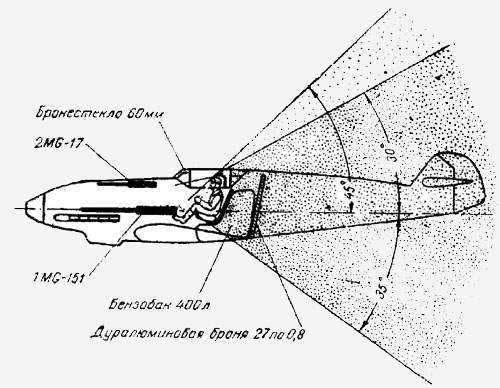

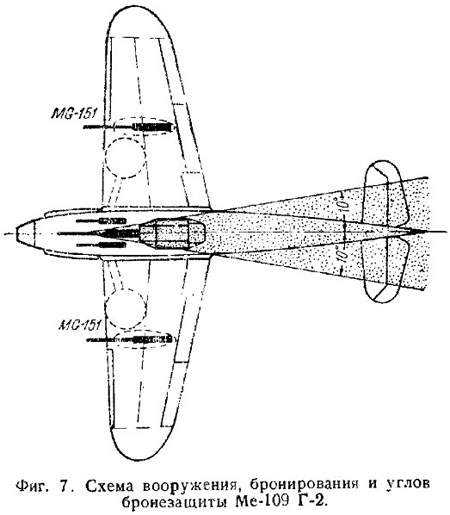

Фиг. 6. Схема вооружения, бронирования и углов брозащиты Ме-109 Г-2.

3) бронеспинки, состоящей из трех плит: верхней плиты толщиной 8 мм, средней плиты толщиной 4 мм и нижней плиты (загнутой под сиденье летчика) толшиной 4 мм:

4) бронестекла толщиной 60 мм, установленного спереди в неподвижной части фонаря.

Бензобак защищен сзади дуралюминовой броней толщиной 21 -мм, собранной из 27 листов по 0,8 мм каждый.

Вся стальная броня — гомогенная. Она обладает следующей пулестойкостью при обстреле бронебойно-зажигательными пулями (Б-32) калибра 7,62 мм:

Плита 10 мм удерживает пули с дистанции 400 м по нормали .

8 . . . 100 . под углом 25—30°

4 . . . 100 . под углом 65°

Углы броневой защиты: в вертикальной плоскости — сзади вверх 45° (встречаются самолеты с другим надголовликом, за счет укорочения которого угол защиты уменьшается до 30°), сзади вниз до 35°; в горизонтальной плоскости — влево и вправо по 10°.

¹ На самолетах некоторых серий в заголовник для улучшения обзора задней полусферы вставлена прозрачная броня.

Уязвимые места Ме-109 Г-2

Мотор жидкостного охлаждения DB-605 А/1 специальной броневой защиты не имеет и поражается пулями всех калибров.

Впереди мотора расположен подковообразный непротектированный маслобак, а снизу мотора — маслорадиатор. Они ничем не защищены.

В развале мотора находится агрегат впрыска горючего в цилиндры, который при поражении легко воспламеняется. Два жидкостных радиатора, симметрично расположенныйх в крыле по обе стороны фюзеляжа (ближе к задней кромке крыла), могут быть пробиты пулями всех калибров под любым ракурсом.

С обеих сторон мотора находятся расширительные бачки охлаждающей жидкости без специальной защиты.

Бензобак, расположенный сзади и снизу летчика, инертными газами не заполняется и легко загорается при поражении его бронебойно-зажигательными снарядами (фиг. 8).

Летные данные

(По испытаниям НИИ ВВС Красной Армии)

Дальность самолета с пятиточечным вооружением на 0,9 Vмакс на второй границе высотности равна 545 км, дальность самолета с трехточечным вооружением составляет 660 км, а на режиме наивыгоднейшей скорости 805 км.

Продолжительность боевого полета с 5-точечным вооружением равна в среднем 50 мин; продолжительность полета с трехточечным вооружением на указанных режимах составляет соответственно 1 ч. 12 мин. и 1 ч. 45 мим.; практический потолок— 11250 м, время набора практического потолка 27,5 мин.; время выполнения виража на высоте 1000 м — 22,6 сек., а на высоте 5000 м — 27 сек.; набор высоты за боевой разворот с высоты 1000 м—1100 м; потеря высоты за переворот с 2000 м — 650—700 м.

С подвесным бензобаком, который может бытъ подвешен под фюзеляжем вместо бомбы, дальность и продолжительность полета большие.

Посадочная скорость с выпущенными закрылками—149 км/час; разбег самолета — 450 м; пробег с применением тормозов и закрылков 475 м. Полетный вес самолета — 3235 кг; нагрузка на крыло—200 кг/м².

Как видно из таблицы летных данных, наибольшие максимальные горизонтальные скорости самолет имеет на высотах 6000 — 8000 м.

Пилотажные качества и обзор

Самолет обладает хорошей маневренностью в вертикальной плоскости, но имеет плохой горизонтальный маневр. Время виража сравнителъно большое. При перетягивании ручки самолет как на виражах, так и на вертикальном маневре срывается в штопор без предупреждения.

В управлении самолет тяжел, особенно на руль высоты; при выполнении пилотажа требуются значительные усилия.

Обзор из кабины затруднен; назад обзор плохой — зашедшего в хвост противника не видно, что значительно снижает боевые качества самолета в воздушном бою.

Эксплоатационные качества

Работа летчика значительно облегчена автоматизацией управления створками радиатора и связью управления винтом с сектором газа. Летчик, действуя одним лишь сектором газа, одновременно воздействует и на винт. Все это позволяет ему сосредоточить внимание преимущественно на ведении боя.

В эксплоатации самолет весьма прост.

Доступ к мотору и агрегатам винтомоторной группы, благодаря удачной конструкции капота — удобен, что облегчает осмотр и аэродромное обслуживание.

Развитие самолета Мессершмитт Ме-109

1. Самолет Мессершмитт Ме-109 был спроектирован в 1936— 1937 гг. как скоростной истребитель, рассчитанный на крупносерийное производство. В июне 1937 г. он был представлен на международных авиационных созтязаниях в Цюрихе (Швейцария) под маркой БФ-109 ² в двух вариантах, различавшихся лишь винтомоторной установкой.

Первый вариант — с перевернутым V-образным мотором жидкостного охлаждения Юнкерс ЮМО-210, номинальной мощностью 615 л.с. на высоте 3700 м.

Второй вариант — с перевернутым V-образным мотором жидкостного охлаждению Даймлер-Бенц DB-600 А/В, номинальной мощностью 300 л. с. у земли при 2200 об/мин.

Первый нариант с мотором ЮМО-210 показал среднюю скорость 409,6 км/час на дистанции 202 км по замкнутой кривой (4 X 50,5 км).

Второй вариант с моторов DB-600 А/В занял первое место в состязании на быстрейшее выполнение вертикального маневра — подъем на высоту 3000 м с последующим пикированием до высоты 300—100 м. Эта эволюция была им выполнена за 2 мин. 5,7 сек.

2. На рекордном варианте самолета БФ-113 с мотором Даммлер-Бенц мощностью 1000 л. с. 11 ноября 1937 г. был установлен международный рекорд скорости для сухопутных самолетов- 610,95 км/час на базе 3 км. Рекордный вариант отличался увеличенной нагрузкой на крыло за счет уменьшения его площади и более toнким профилем крыла.

3. В 1938 г., в период германо-итальянской интервенции в Испании, немцы применили самолет Me-109 на фронте. Война обнаружила некоторые слабые места Мессе-шмитта: плохой горизонтальный маневр, отсутствие брони, небольшую дальность. После окончания войны в Испании немцы начинают большую работу по усовершенствованию самолета Ме-109. Одновременно с модернизацией серийного самолета не прекращалась работа над его рекордными вариантами.

4. В апреле 1939 г. в Аугсбурге (Германия) на рекордном варианте самолета Мессершмитт БФ-109Р с форсированным мотором Даймлер-Бенц DB-601A мощностью 1800 л. с. при 3500 об/мин, устанонлен мировой рекорд скорости на базе 3 км—755,138 км/час.

5. К началу войны в Европе основным типом истребительной авиации германских ВВС был самолет Мессершмитт Ме-109Е с мотором Даймлер-Бенц DB-601A мощностью 1100 л. с.

6. Осенью 1941 г. появился модифицированный самолет Ме-109Ф с мотором DR-601N мощностью 1270 л. с. на режиме боевого номинала.

Серия «Ф» имеет ряд выпусков: Ме-109Ф1, Ме-109Ф2, Ме-109Ф4, Ме-100Ф4Р1 и т.д., которые имеют незначительные отличия в оборудовании или мотор другой марки. Наиболее значительные конструктивные изменения в период воины самолет претерпел именно в серии Ф.

7. В середине 1942 г. появилась модификации — самолет Ме-109 Г-2, описанная в начале книги.

Летом 1943 г. на советско-германском фронте появились дальнейшие модификации самолета Ме-109 под марками Ме-109 Г-4 и Ме-109 Г-6

На самолете Ме-109 Г-4 устанавливается прежний мотор DB-605 А/1. Конструктивным переделкам на Г-4 подверглись только посадочные органы. Плоскость колеса шасси, которая у Ме-109 Г-2 была параллельна оси амортизационной ноги, повернута у Ме-109 Г-4 до положения, близкого к вертикальному. В связи с этим в верхней обшивке крыла сделаны вырезы, закрытые обтекателями, для размещения колес, не вписывающихся при новом положении в профиль крыла. Хвостовое колесо установлено увеличенных размеров — 350 X 135 мм, как на самолетах ФВ-190, поэтому оно не убирается, так как хвостовая часть фюзеляжа осталась без изменений. Цилиндр убирки и выпуска хвостового колеса на самолете остался; проводка гидросистемы отключена.

Вооружение такое же, как на самолете Ме-109 Г-2 в трехточечном варианте. Оно состоит из мотопушки калибра 20 мм и .двух синхронных пулеметов калибра 7,92 мм.

Полетный вес Ме-109 Г-4, по сравнению с Ме-109 Г-2 с трехточечным вооружением, практически не изменился,

² Под маркой БФ выпускались первые серии самолетов фирмы Мессершмитт, которая прежде называлась «Байерише Флюгцейгверке».

<< | >>
