Разборка затвора  маузера  к98 — Записки Антипа Петровича Глымова

1. После взведения затвора, флажок предохранителя ставится в среднее положение

за  картинки спасибо Н?колаускасс


2. Отжимаем стопор затвора и вынимаем его из винтовки.

3.Развинчиваем его отжав подпружиненый стопор (мелкий пыптык, на фото рядом с большим пальцем правой руки).

4.Ударник упираем в кольцо.

5. Нажимаем.

6. Поворот детальки на 90 градусов.

7. Снятие деталюшки и поворот на 90 градусов соеденительной муфты для снятия её с ударника.


8. Затвор в разборе.

antip-glymov.livejournal.com

Затвор к винтовке Маузера | oioh.ru

Во всем мире затвор Маузера используется при изготовлении разных охотничьих винтовок и карабинов различными фирмами в связи с тем, что его конструкция оказалась наиболее рациональной для применения в охотничьих условиях. Теперь к такому же выводу пришли и отечественные производители, которые начали изготовлять охотничьи винтовки и карабины с затвором Маузера. Этот затвор в сборе со ствольной коробкой они приобретают у зарубежных фирм. Сейчас завод «Молот» в Вятских Полянах производит винтовку ПВО 1411, а ИЖМАШ — винтовку «Рекорд». Кроме того, имеющиеся в наличии, захваченные во время войны винтовки Маузера перестволяются под патрон 7,62×51 и продаются охотникам. Однако следует заметить, что подробных инструкций по обслуживанию этих затворов, их разборке и сборке не имеется. Эта статья призвана восполнить образовавшийся пробел.

Винтовка Маузера в разрезе

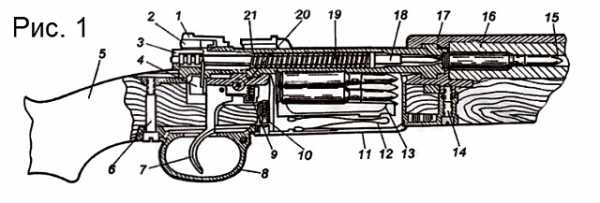

1. Ствольная коробка. 2. Соединительная муфта. 3. Курок. 4. Шептало. 5. Ложа. 6. Хвостовой винт. 7. Спусковой крючок. 8. Предохранительная скоба. 9. Спиральная пружинка. 10. Винт пружины защелки. 11. Крышка магазина. 12. Подающая пружина магазина. 13. Подаватель магазина. 14. Винт упора. 15. Пульный вход. 16. Патронник. 17. Кольцевой паз. 18. Ударник. 19. Боевая пружина. 20. Спусковой рычаг. 21. Стебель затвора

Маузеровский затвор, без сомнения, можно назвать самым известным и популярным запирающим устройством в охотничьем оружии винтовочного типа. В глазах охотников оснащение охотничьего образца затвором системы Маузера является гарантией надежности, безопасности и удобства. С этим нельзя не согласиться. У затвора Маузера три запирающих выступа: два заходят в пазы перед патронником, а один, находящийся впереди рукоятки, в паз перемычки ствольной коробки. Надежность немецкого затвора подтверждена эксплуатацией образцов под очень мощные патроны с давлением до 4000 кгс/см2.

У затвора Маузера смещена рукоятка к задней части затвора, что позволило значительно упрочнить ствольную коробку, т. к. не потребовался разрез для прохода рукоятки. Кроме того, такое расположение позволяет без изменения ее формы устанавливать оптический прицел. Предохранитель флажкового типа, безусловно, удобен, хотя нельзя исключить его самопроизвольного снятия при задевании за посторонние предметы. Именно поэтому на охотничьих образцах он изменен.

Устройство затвора

Затвор в разобранном виде
1. Стебель затвора. 1а. Стебель затвора сзади. 1б. Стебель затвора спереди. 2. Курок, 2а. Курок сверху. 3. Соединительная муфта спереди. За. Соединительная муфта слева. 4. Ударник. 5. Боевая пружина. 6. Планка с экстрактором снизу. 6а. Планка с экстрактором сбоку. 7. Разрезное пружинное кольцо. 8. Задний обрез ударника

Затвор Маузера состоит из 10 деталей:

Стебель (1) цилиндрической формы с рукояткой в задней части, с каналом для бойка-ударника и боевой пружины, имеющим резьбовую часть для навинчивания муфты. Состоит он как бы из двух частей, разделенных глубокой проточкой. Передняя короткая часть играет роль боевой личинки, которая имеет два запирающих упора и один из них с разрезом для прохода отсечки-отражателя. Возле самого зеркала затвора (торцевой части, куда упирается донышком гильза) примерно на пол-окружности сделана проточка для перемещения планки экстрактора. И у личинной части, и у основной сбоку имеются два овальных отверстия, открывающие доступ в канал, где движется ударник с бойком. Им можно воспользоваться для чистки и, при необходимости, зафиксировать боек. На основной части стебля, кроме рукоятки, имеется еще один запирающий упор и длинный продольный выступ, играющий роль направляющего и находящийся при закрытом затворе под планкой-экстрактором, предохраняя ее от деформации при случайном ударе. Косой вырез в задней части служит для взвода ударника, а маленький пазик для фиксатора, запирающего муфту в необходимом положении.

Боек-ударник (4). Тонкий боек плавно переходит в легкий конус, заканчивающийся круглым ограничительным упором с двумя фиксирующими выступами спереди. После ограничителя начинается цилиндрический участок, на него надевается боевая пружина, у которого на последних двух третях длины сделаны две лыски, а заканчивается он тремя пазами для установки курка.

Боевая пружина (5). Заметно большего диаметра, чем у русского затвора от трехлинейки, и несколько более «мягкая».

Курок с зацепом (2 и 2а) — надевается на хвостовую часть бойка-ударника. Основание зацепа скошено спереди, что позволяет курку взводиться при открывании затвора, когда оно скользит по фигурному вырезу стебля.

Муфта (3 и За) — сложная составляющая затвора с пазами, выступами, местами для установки других деталей и пр. Является связующим звеном между стеблем и бойком-ударником, на ней находятся предохранитель и фиксатор с пружиной. Впереди у муфты цилиндрическая часть с внутренним каналом, куда входит боек-ударник, и внешней резьбой для соединения со стеблем. В задней части полость, где движется курок.

Планка с экстрактором (6 и 6а) — располагается вдоль стебля затвора, крепится средней частью на ушках разрезного кольца, а передней и задней опирается на тело стебля. Спереди находится экстрактор, который при запирании затвора попадает в проточку гильзы и при обратном движении выдергивает ее.

Предохранитель (рис. 1 — 1) флажкового типа в собранном затворе расположен на муфте над курком (рис. 1 — 3). Вставляется в свое гнездо и вынимается из него только в положении, когда флажок повернут вправо, потому что с этого места он сразу же своим пазиком входит в зацепление с круглым гребешком на муфте. Запирает он курок, подставляя ему упор, находясь в крайнем правом положении. При флажке, повернутом налево, соответствующая проточка открывает курку возможность движения вперед.

Кольцо разрезное (7). Установлено в глубокую проточку на стебле затвора. Два выступающих ушка с пазами служат местом соединения с планкой экстрактора, и все кольцо может поворачиваться вместе с ней.

Фиксатор с пружиной находятся в специальном посадочном месте на муфте и при ввинчивании ее в стебель служат для точной фиксации муфты в нужном положении. Благодаря им нельзя ни перекрутить, ни недовернуть.

Разборка затвора Маузера

Затвор вынуть из ствольной коробки во взведенном состоянии. Упереться зацепом курка в ровный край какого-нибудь твердого предмета (можно деревянного), нажав вниз, сжать боевую пружину, вывести курок из муфты и, чуть сместив его влево, поставить косым срезом основания зацепа на край муфты. Осторожно, чтобы не сорвался курок, нажать на выступающий из муфты вперед столбик фиксатора и вывинтить муфту из стебля вместе с ударником, боевой пружиной и курком. Затем упереть боек в деревяшку, еще больше сжать боевую пружину и снять с ударника курок, предварительно повернув его на 90°, потом муфту и пружину. Повернув флажок предохранителя направо, вынуть его из муфты; утопив столбик фиксатора, вывести его из паза и вынуть пружину. Приподняв за экстрактор переднюю часть планки, легкими ударами по противоположному концу сдвинуть ее вперед и снять с ушек разрезного кольца. Разжать кольцо за ушки и снять со стебля. Хочу заметить, что с кольцом надо быть особенно осторожным и не снимать его без крайней необходимости, т. к. частое сжатие и разжимание может привести к его поломке, да и планку-экстрактор без нужды лучше не снимать. Сборка проводится в обратной последовательности.

Хотелось бы остановиться еще на спусковом механизме. Хотя он и не входит непосредственно в затворную систему, но именно спусковой механизм и затвор вместе дают основную часть характеристики всей конструкции.

Те, кому приходилось пользоваться карабином или винтовкой системы Маузера, не могли не отметить плавности и мягкости спуска. Эти качества заложены в конструкции спускового механизма. С таким спуском оружие приходит прямо с завода.

Устройство спускового механизма

Спусковой механизм состоит из четырех деталей: спускового рычага (рис. 1—20), оси спускового рычага, спусковой пружины (рис. 1—9), спускового крючка (рис. 1—7).

Спусковой рычаг, через ось на котором он поворачивается, соединен со ствольной коробкой. В передней части рычага имеется гнездо для спиральной пружины, которая, опираясь одним концом на ствольную коробку, а другим в спусковой рычаг, поднимает шептало, находящееся на другом конце рычага, вверх. Примерно в середине рычага имеется вырез, куда входит верхняя часть спускового крючка, тоже соединенная с планкой через ось.

Прежде чем рассматривать процесс работы, прошу обратить внимание на верхнюю часть спускового крючка. На его верхней плоскости имеется валик, чуть скошенный спереди, который в спокойном состоянии упирается этим скосом в ствольную коробку снизу.

Работа спускового механизма

Курок взведен, шептало находится в зацеплении с ним. При нажатии на спусковой крючок он поворачивается вокруг оси, и валик, упираясь в ствольную коробку, начинает отжимать спусковой рычаг вместе с шепталом. Затем наступает такой момент, когда спусковой рычаг достаточно опустился и валик уже не действует на него, а спусковой крючок перемещается почти без усилия, и вот тогда к продолжению сжатия пружины подключается заднее ребро верхней поверхности спускового крючка. С увеличением сжатия пружины должно заметно возрастать усилие на спусковом крючке, но этого почти нет, так как произошло увеличение плеча приложения силы, что в значительной степени и позволило уменьшить усилие на спуске. Благодаря простому приему с переменным плечом приложения силы конструктору удалось добиться довольно ровного по усилиям процесса спуска курка и даже разделить его на две части: сначала легкая плавная, потом небольшой упор — предупреждение и затем с чуть большим усилием короткое движение до выстрела. Облегчает спуск и мягкая боевая пружина.

А. Блюм

Охота и охотничье хозяйство 2003 г.

Также можете почитать:

oioh.ru

Выемка на затворе Маузер 98к

Simple 30-10-2010 01:18

Есть такая выемка (прорезь) на затворе, просьба к уважаемым маузероведам, кто знает, объяснить ее предназначение, подробно если можно.

NORDBADGER 30-10-2010 03:43

Этот паз позволяет с помощью гильзы или другого подходящего предмета взвести курок не открывая затвора, например, при осечке.

Pavlov 30-10-2010 06:46
quote:
с помощью гильзы …взвести курок…

Что возможно лишь теоретически. На самом деле взвести курок закраиной гильзы практически невозможно.немогупридумать 30-10-2010 12:47

легко

Pavlov 30-10-2010 17:28
quote:
легко

Откуда мне знать, у меня не больше 20 Маузеров.shtift1 30-10-2010 18:02
quote:
Originally posted by Pavlov:

На самом деле взвести курок закраиной гильзы практически невозможно.



Соглашусь, боевая пружина у 98го по настоящему могучая, не чета той же «трёхе» а тут еще и гильзой, да без закраины… курок проще и быстрее взвести рукояткой вверх-вниз…NORDBADGER 30-10-2010 20:04
quote:
Originally posted by shtift1:
курок проще и быстрее взвести рукояткой вверх-вниз…

Зато так безопасней.

Змейго Рыныч 30-10-2010 21:14

Взвод курка — бред. Попробуйте!

немогупридумать 30-10-2010 22:12

В свою очередь хочу предостеречь: ни в коем случае не спускайте плавно курок, если в патроннике есть патрон, с целью потом взвести только курок гильзой без взвода рукояти, попрактиковаться типа. При спускании курка боёк нехило вылезает из затвора, а мощная пружина без труда может наколоть капсюль…

п-ф 30-10-2010 22:35
quote:
При спускании курка боёк нехило вылезает из затвора, а мощная пружина без труда может наколоть капсюль…

дык, от плавного выхода и продавливания состав не сработает. нужен удар.
хотя конечно лучше лишний раз не испытывать судьбу и применять учебный патрон.Simple 30-10-2010 23:51
quote:
Originally posted by немогупридумать:

легко


Олег, будь добр, объясни популярно, как это делается и в каких случаях. Мнения разделились.

Simple 31-10-2010 12:29
quote:
Originally posted by NORDBADGER:

Этот паз позволяет с помощью гильзы или другого подходящего предмета взвести курок не открывая затвора, например, при осечке.


Можно узнать, это описано в наставлении или в каком-то другом источнике?

NORDBADGER 31-10-2010 02:55
quote:
Originally posted by Simple:
Можно узнать, это описано в наставлении или в каком-то другом источнике?

К сожалению мне доступен перевод только электронным переводчиком, поэтому взято здесь — бельгийская экспортная брошюра.

http://pdf.textfiles.com/manuals/FIREARMS/fn_fn98.pdf

Есть немецкое описание в готике, возможно там тоже написано, но его и так читать очень сложно, не говоря о переводе (электронный не распознаёт).

Ещё есть, например, в этом двухтомнике «The Bolt Rifle — A Design Analysis», S.Otteson, 1976 г. На Ганзе в Литературе есть. Только там описание видимо на 20 стр., а её нет.

Pavlov 31-10-2010 06:21

Никто и не спорит о предназначении паза — всем известно, что он для взвода курка. Я только написал, что это плохое решение, которое для меня лично не работает. (А рука моя нехилая, я не клякса.)

shtift1 31-10-2010 12:00
quote:
Originally posted by п-ф:

дык, от плавного выхода и продавливания состав не сработает. нужен удар.



Кстати, чем не тема для статьи? Безопасность болта с патроном в патроннике, снятом с боевого взвода?п-ф 31-10-2010 13:21

ну типа насчет болта хз, а с помощью пресса было выдавлено из гильз несколько сотен жывых боксеров и при этом не произошло ни одного срабатывания при явном и сильном промине наковальни в состав.
+ многократное додавливание недосаженных и установка забытых боксеров в УЖЕ собранный патрон.
собсно в целях безопасности практически никогда не практикую заряжание больше одного патрона в винт или например в п/а заряжаю ровно столько, сколько нужно для одной группы/сессии, чтоб по возможности исключить само явление «патрон в патроннике». поэтому заряжание из обойм, перехлёст фланцев и снятый боевой взвод в принцыпе пох.

Змейго Рыныч 31-10-2010 14:24

да, на картинке стоит ре-кокинг нотч, что в переводе означает выемка для повторной постановки взвода, но мне кайется это не так. выемка слишком мала, да и гильзу неудобно держать. Она должна была быть под углом, либо чуть больше… я пробовал на трёх маузерах — удалось, но после нескольких соскальзываний. очень неудобно.

shtift1 31-10-2010 14:36
quote:
Originally posted by п-ф:

чтоб по возможности исключить само явление «патрон в патроннике».



Неправильно ИМХО, расслабляет, что чревато… ИМХО.п-ф 31-10-2010 15:21
quote:
Неправильно ИМХО

у нас походу были разные учителя.shtift1 31-10-2010 15:32
quote:
Originally posted by п-ф:

у нас походу были разные учителя.



Учили-то одинаково … «Творческий подход» … Всегда относится к оружию, как к заряженному… или «плодить» темы типа о стреляющей палке…Simple 31-10-2010 15:45
quote:
Originally posted by NORDBADGER:

К сожалению мне доступен перевод только электронным переводчиком, поэтому взято здесь — бельгийская экспортная брошюра.



quote:
Originally posted by NORDBADGER:

Ещё есть, например, в этом двухтомнике «The Bolt Rifle — A Design Analysis», S.Otteson, 1976 г.


Спасибо, достойная аргументация. Жаль, что пока нет информации об этом из германского наставления. Учитывая немецкую пунктуальность и трудоемкость данной операции, думаю они должны были подробно описать эту процедуру.

Simple 31-10-2010 20:43
quote:
Originally posted by п-ф:

думаеца проблема несколько надумана. процедура по крайней мере на пердане выполняется на ура. возможно пружина подсела, исходник всё таки лохматый гевер, но тем не менее курок взводится без усилий.


Сергей, большое спасибо за наглядную демонстрацию этого процесса, для данной темы это важно.

По поводу трудоемкости данной операции, о чем здесь уже высказывались коллеги, давайте проведем практический опрос.

Просьба к владельцам 98к, не напрягаясь, по возможности, когда будет время, провести вышеуказанную операцию, (естественно без патрона в патроннике, в холостую) т.е. после спуска курка, произвести его взвод с помощью донца гильзы или другим приспособлением — на Ваше усмотрение. И поделиться своими впечатлениями, насколько трудно или легко это было сделать.

Baltimore 31-10-2010 21:28

Маузер K98 1938г, с трудом но курок взводится без срыва с помощью донца гильзы.

Evil_Kot 02-11-2010 05:21

Павлов очень удивил.

Эта прорезь именно для того чтоб взвести затвор гильзой. Как Павлов этого не знал — загадка.

Pavlov 03-11-2010 23:00
quote:
Как Павлов этого не знал — загадка.

Читать надо повнимательнее, сударь. Где я писал, что не знал этого?nesan2000 04-11-2010 12:12

а в чем проблема взвести его просто поротом рукояти вверх вниз?? для чего так усложнять?

Змейго Рыныч 04-11-2010 12:44

так (если оно так) не нужно расцеплять боевые упоры. затвор остаётся закрытым. а то может как раз в открытом положении произойти запоздавший выстрел…. последствия описывать не буду.

nesan2000 04-11-2010 20:16
quote:
Originally posted by Змейго Рыныч:

а то может как раз в открытом положении произойти запоздавший выстрел…. последствия описывать не буду.



кста логичноEvil_Kot 04-11-2010 23:22
quote:
Originally posted by nesan2000:
а в чем проблема взвести его просто поротом рукояти вверх вниз?? для чего так усложнять?

Так у бльшинства затворов (или у всех?) такая фича-таки есть, нужна наверно. У Мосина это вроде даже для скоростной снайперской стрельбы — взвёл, передёрнул, выстрелил. Типа меньше усилие на передёрг, не сбиваешь прицел (информация из наставления).

Evil_Kot 04-11-2010 23:30
quote:
Originally posted by Pavlov:

Читать надо повнимательнее, сударь. Где я писал, что не знал этого?

А это кто писал: «Что возможно лишь теоретически. На самом деле взвести курок закраиной гильзы практически невозможно.» А на самом деле это делается легко двумя пальцами.

Pavlov 05-11-2010 12:36
quote:
А это кто писал:

И с каких пор это переводится как «не знаю»?

А на самом деле это делается с трудом. По крайней мере у меня. Но как я уже написал, у меня не так уж много Маузеров и мои наблюдения — не представительная выборка. Может у тебя сотня Маузеров, в котором случае решпект.

п-ф 06-11-2010 17:49
quote:
У Мосина это вроде даже для скоростной снайперской стрельбы — взвёл, передёрнул, выстрелил. Типа меньше усилие на передёрг, не сбиваешь прицел (информация из наставления).

собсно предварительное взведение курка нужно ещё при клине затвора патроном. сначала взводим, потом пинка по рукоятке. это и у Немцева есть в книге.
походу у маузера возможно для того же самого. хз.Jonis 862 27-02-2018 07:20

Цепляя затвор выступом курка за ножку табуретки (иногда приходится это делать),чтобы взвести его,подумалось,что немцы на заводе взводили его иначе.
Им же ведь приходилось на собранном затворе как-то проверять его на предмет нормального взаимодействия всех деталей.Опять же нужно было проверить длину выхода самого ударника из тела затвора.
Опять же собранные затворы наверняка хранились в спущенном состоянии.
В любом случае у сборщиков оружия на заводе какие-то приспособления для фиксации курка должны были быть. для этого,по-моему,и выемка.

немогупридумать 01-03-2018 22:47

Да что ж вы 8 лет эту детскую загадку отгадать то не можете, владельцы сотен маузеров! Этот пропил в курке нужен для взведения курка, если какой то владелец сто первого маузера при разборе затвора случайно повернёт предохранитель из вертикального состояния в боевое горизонтальное. Такое было у меня в детстве и я потратил почти день, что б догадаться, как всё починить. И очень многие из тут присутствующих со слезами звонили мне и приезжали в гости с этой проблемой, потому шта по телефону они не могли понять, что тянуть и что поворачивать в данный момент Некоторые даже хотели применять тиски, молотки, и даже болгарку, что б этот проклятый затвор не издевался над мужским эго Надеюсь, тайна пропила раскрыта!

ivanovich60 20-04-2018 17:33
quote:
Изначально написано NORDBADGER:

К сожалению мне доступен перевод только электронным переводчиком, поэтому взято здесь — бельгийская экспортная брошюра.

http://pdf.textfiles.com/manuals/FIREARMS/fn_fn98.pdf

Есть немецкое описание в готике, возможно там тоже написано, но его и так читать очень сложно, не говоря о переводе (электронный не распознаёт).

Ещё есть, например, в этом двухтомнике «The Bolt Rifle — A Design Analysis», S.Otteson, 1976 г. На Ганзе в Литературе есть. Только там описание видимо на 20 стр., а её нет.


Это и в 2010 году тайной не было. Не поленился человек, источник предъявил и на английском и на немецком, а народ еще 8 лет отгадывает- у нас свой путь)))

Franc 53 07-08-2018 18:42

Этот паз для полной разборки затвора, отделение бойка от зацепа, попробуйте.

немогупридумать 09-08-2018 23:31
quote:
Изначально написано Franc 53:
Этот паз для полной разборки затвора, отделение бойка от зацепа, попробуйте.

Ну вот и всё…

ivanovich60 11-08-2018 10:19
quote:
Изначально написано Franc 53:
Этот паз для полной разборки затвора, отделение бойка от зацепа, попробуйте.

Это паз для проверки толщины пуговиц мундира солдат вермахта второго года службы , попробуйте

немогупридумать 11-08-2018 12:49
quote:
Изначально написано ivanovich60:

Это паз для проверки толщины пуговиц мундира солдат вермахта второго года службы , попробуйте


И нам отпишите!

guns.allzip.org

Малокалиберный «Маузер» 98к под патрон .22 lr

Традиционно, во всем мире, для тренировочной стрельбы, добычи пушнины и мелкого браконьерства, последнюю сотню лет используется малокалиберная винтовка под патрон 5.6 LR. Сам патрон чрезвычайно распространен из-за своей дешевизны, комфортности стрельбы и широчайшей универсальностью применения. Винтовки, созданные под этот неказистый с виду патрон, также отличаются относительно невысокой ценой и простотой конструкции, обусловленными маломощностью патрона.

Правда, это относится, в основном, только к «мелкашкам» тренировочного образца и охотничьим моделям. Спортивные малокалиберные винтовки всегда отличались более сложной конструкцией, тщательностью изготовления и, как следствие, более высокой ценой. Но, если оставить в стороне современные «олимпийские» футуристические приборы для достижения рекордных результатов, то 5.6 мм винтовки под патрон бокового боя, ласково именуемые в народе «мелкашками», остаются любимым оружием промысловиков, спортсменов, браконьеров и, отчасти, снайперов.

Привычка брать с собой на охоту простенький «цифровик», как я убедился, иногда может принести определенную пользу. В труднопроходимых джунглях Северного Кавказа порой можно встретить охотников с очень интересными образцами оружия. И хотя в лесу непросто так запросто подойти к незнакомому человеку и попросить посмотреть на его замечательное ружье, иногда стечение обстоятельств дает редкую возможность преодолеть звериную настороженность встретившегося охотника. Все понимают, что потребовать Ваш «ствол» для осмотра может как егерь Национального парка, так и «безбашенный» браконьер, «нахрапом» пытающийся завладеть чужим оружием. Наверняка многие охотники могут припомнить случай, когда им приходилось «общаться» с неизвестными коллегами, держа указательный палец на спусковом крючке. В лесу не принято задавать лишние вопросы, а вопросы об оружии в особенности. Но, опять же, иногда бывают и неожиданно дружелюбные встречи, своей редкостью подтверждающие волчью сущность охотящегося «короля природы». Одной из такой встреч я и обязан нескольким фотографиям, послужившим поводом для написания этой статьи.

М.98 в калибре 5.6 LR

Какой мужчина в России не слышал о легендарном «маузере»? Правда, общественность ассоциирует это название, ставшее нарицательным, скорее с пистолетом системы Пауля Маузера К-96. Винтовки этого немецкого конструктора, в т.ч. и стоявший во время ВОВ на вооружении вермахта М.98k, почему-то гораздо менее известны. Даже сейчас, когда боевую винтовку Маузера, тот самый 98k, можно без проблем заполучить в законную собственность, осведомленность общества в этом вопросе практически не претерпела изменений. Про существование М.98 в калибре 5.6 LR слышали, наверное, многие любители оружия. А вот подробной и достоверной фактической информации по малокалиберным «маузерам» крайне мало. И это притом, что винтовки на базе затворной группы являются самыми распространенными системами в мире. Что нам известно о «мелкашках» системы П.Маузера, в частности, о малокалиберных винтовках с затворной группой М-98?



На сегодняшний день, если я не ошибаюсь, фирма «Маузер» не занимается производством малокалиберных винтовок, имеющих в своей основе схему М.98. По крайней мере, в широкой продаже таких винтовок нет. Чехи выпускают в калибре 5.6 LR неплохую винтовку CZ-452, имеющую в своей основе довольно сильно переработанную малокалиберную винтовку Маузера. Недавно фирма Remington выпустила модель 504 — добротно и солидно сделанную «мелкашку», в основе своей, как и все «ремы», имеющую переработанную маузеровскую схему. Малокалиберные винтовки фирма «Маузер» начала выпускать в начале 20-го века. Поначалу это были простейшие по конструкции винтовки – образца 1910-12 гг, наподобие наших ТОЗов первых моделей. Позже, после Первой мировой войны, появилась модель «М», также представляющая собой дешевый тренировочный образец. Модель «С», являющаяся уже полноценной спортивной и охотничьей винтовкой, имела в своей основе схему боевой винтовки образца 1898 года. Винтовка имела отличный секторный прицел, нарезанный до 200 метров. Мушка находится на длинном основании со скосом, как на современных крупнокалиберных охотничьих винтовках. Ложа охотничьего типа. Имеются антабки. Вес и эргономика винтовки приближаются к показателям охотничьих винтовок «нормальных» охотничьих калибров. Модель «МС» отличается от предыдущей модели наличием срединного 5-ти зарядного магазина. Вес винтовки – 3.1 кг, длина ствола – 650 мм, общая длина – 1110 мм. Винтовка предназначена как для охоты, так и для спортивной стрельбы.




Фирма «Маузер» выпускала также малокалиберные винтовки так называемого «военного» типа. Такие винтовки представляли собой полноразмерную копию боевой винтовки, отличающуюся лишь применяемым малокалиберным патроном. Предназначение этих винтовок – начальное обучение стрельбе. Максимальное сходство с боевым прототипом обеспечивало, при переходе на стрельбу из боевой винтовки, быструю адаптацию стрелка. Таких учебных винтовок было выпущено 2 типа – с правосторонним вырезом для выброса стреляных гильз в ствольной коробке и полностью открытым окном. Вторая модель имела упрощенный выбрасыватель. Такие же винтовки продавались и как спортивные модели. Некоторое количество спортивных винтовок имело на верхней части ствольной коробки отфрезерованный «ласточкин хвост», для крепления кронштейна оптического прицела. На малокалиберные винтовки немцы ставили, как правило, телескопические прицелы фирм «Аяк», «Хензольд» и «Ландлихт» 2-2.5 кратного увеличения. Такие же винтовки использовались и для начального обучения снайперов. Как видно, идея использования малокалиберного оружия для обучения стрельбе не нова и не лишена здравого смысла, особенно, если учитывать особенности немецкого менталитета.

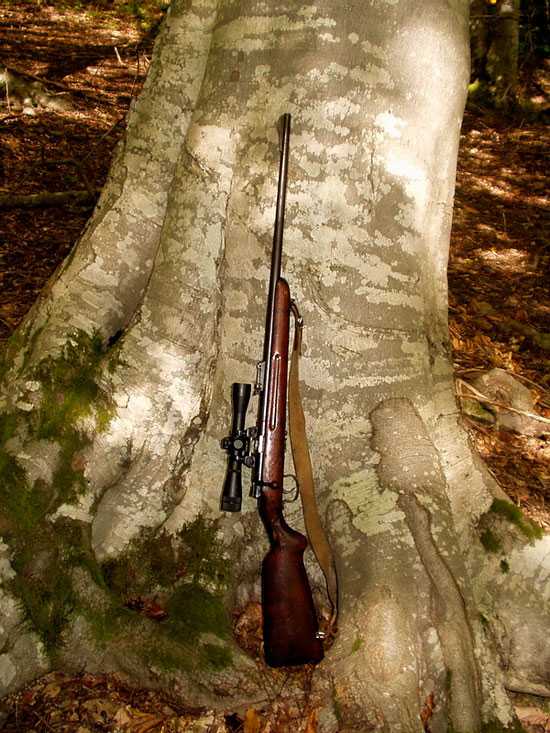

Так вон ты какой, 5.6 мм М.98!

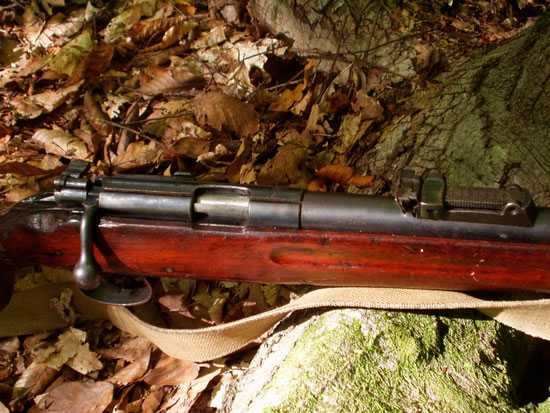

Оригинальный «маузер»-98 сам по себе является симпатичной и «эмоциональной» винтовкой, но в калибре 5.6 LR это оружие просто умиляет миниатюрностью затворной группы и тщательностью изготовления. В то же время винтовка, представленная на фотографиях, в руках отнюдь не кажется игрушкой, как большинство «мелкашек». К сожалению, у меня не было с собой ни рулетки, ни штангеля. Весов тоже не было, равно как и лишнего времени на изучение этого интересного оружия. Поэтому при описании винтовки приходится опираться только на память, фотографии и несколько слов, записанных на клочке бумаги крохотной авторучкой из швейцарского ножа. Итак, малокалиберная винтовка Маузера. Судя по всему, образец, представленный на фотографиях, является моделью «МС», которая выпускалась после 1918 года. Как бы оно ни было странным, но дата изготовления отсутствует. Винтовка, скорее всего, является чисто спортивной моделью, т.к. имеет очень толстый ствол, более соответствующий целевой стрельбе, чем легкие стволы охотничьих моделей. Стоит отметить, что даже стволы спортивных моделей 5.6 мм винтовок образца 1934 года, имели довольно тонкие, резко сужающиеся, сразу за ресивером, стволы. Спортивная модель 1934 года, относящаяся к винтовкам военного типа, не имела так же и «ласточкиного хвоста» на ствольной коробке. Ствол винтовки не вывешен, имеет конусный профиль и 650 мм длины, при общей длине винтовки 1110 мм. Эти размеры были получены страдальческим измерением 70-мм линейкой на «рыбочистном» клинке швейцарского ножа. При тщательном осмотре и в процессе чистки ствола при помощи толстой лески, было обнаружено сильное раздутие в середине ствола. Визуально, в дульной части ствола, я заметил еще 3 незначительных кольцевых раздутия. Раздутия появились после «выбивания» застрявшей пули выстрелом, при отсутствии шомпола. По словам хозяина, на точность боя эти раздутия особо не влияют, хотя раньше винтовка стреляла намного лучше. На казенной части ствола находится великолепный секторный прицел, нарезанный от 30 до 200 метров. Широкая и мощная гривка прицела имеет небольшую треугольную прорезь. Когда-то гривка прицела имела возможность очень точной горизонтальной регулировки, при помощи поперечного винта. Сейчас все эти подвижные детали пропаяны и не могут быть отрегулированы без помощи молотка. Интересно, что колодка прицела не напрессована на ствол с последующей штифтовой или винтовой фиксацией, а, судя по всему, приварена или посажена на ласточкин хвост. Возможно, такая посадка объясняется конусной опиловкой ствола и его толщиной в казеннике. Треугольная, луженая хозяином мушка, расположена на возвышении со скосом, имеющем антибликовую насечку. На основании мушки имеются пазы для крепления намушника. Треугольный профиль прицельных приспособлений характерен для оружия конца 19 — начала 20 века. Причем это относится не только к винтовкам – на тех же К-96 и Р-08 мушка и прорезь целика также имеют треугольную форму, что с непривычки негативно влияет на точность стрельбы, давая разброс по вертикали. Хотя это сугубо субъективно. Надо только отметить, что на нашей винтовке миниатюрность прорези и мушки неплохо сочетаются со стрельбой с какого-либо упора.




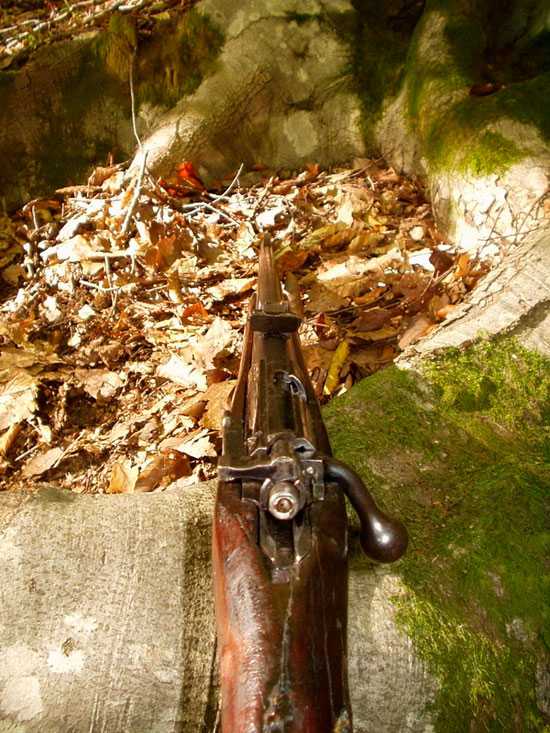

На казенной части ствола, слева, выбито клеймо «PATRONE 22 LONG RIFLE» и несколько буквенных испытательных клейм с короной сверху, указывающих на дату производства до 1933-34 года. На правой стороне казенника – клейма «DRP. DRGM.» На левой стороне ресивера выбита надпись «MAUZER-WERKE A.G. OBERNDORF R.N.» Ствольная коробка винтовки имеет круглое сечение. И, если воронение остальных деталей винтовки полуматовое, то ствольная коробка имеет изумительное по красоте прозрачное сине-голубое воронение, отличающееся какой-то особенной глубиной. На передней верхней части ресивера стоит клеймо – «бочонок» Маузера. Такое же клеймо выдавлено на крышке магазина и на черном пластмассовом затыльнике приклада. Стенки ствольной коробки очень толстые, создают ощущение монументальности. Окно для экстракции стреляных гильз расположено справа и имеет несколько закругленную форму. В передней верхней части ресивера, с левой стороны, имеется газоотводное отверстие. На верхней части ресивера отфрезерован «ласточкин хвост», отлично подходящий под стальной кронштейн российского производства, в кольцах которого удачно разместился 4-кратный телескоп ВОМЗ 4*32L. Прицел с кронштейном подобраны хозяином таким образом, что труба оптики не мешает ни манипуляциям с флажком предохранителя, ни перезарядке оружия. Канал для стебля затвора просверлен не по оси коробки, а выше. Боевая личинка затвора имеет круглое сечение, характерное для винтовок нормального калибра, а не фигурный вырез, отличающий затворы «мелкашек». И боек не смещен от оси ударника, как в том же CZ-452. Затворная задержка полностью идентична оригинальной. На одной оси с задержкой крепится и подвижный ножевидный отражатель. Затвор практически полностью копирует затвор М.98, за исключением отсутствия передних боевых упоров и незначительным различием в мелких деталях. Задний упор сохранен, но смещен против часовой стрелки и расположен практически напротив упора на рукоятке затвора. Таким образом, запирание винтовки наиболее предпочтительное для «мелкашек» — на дополнительный упор, помимо традиционного запирания на рукоятку затвора. Затвор имеет «родной» маузеровский неповоротный выбрасыватель, что должно гарантировать надежную экстракцию гильзы. Сам затвор не имеет поворотной муфты, как на CZ-452, т.к. дополнительный боевой упор расположен непосредственно на стебле затвора, а сам стебель при запирании поворачивается вокруг своей оси! Вот этого я не ожидал. Настоящий маузеровский затвор, а не стандартная «щеколда» малокалиберной винтовки! Пожалуй, больше нет малокалиберных винтовок, в которых затворная группа конструктивно не отличается от таковой в винтовках нормальных калибров. Думается, что фиксация патрона в патроннике, благодаря отсутствию дополнительных люфтов в запирании, должна превосходить CZ-товскую, что говорит в пользу такого решения, хотя в этом калибре этот фактор не столь критичен. Толщина стебля затвора создает ощущение надежности и огромного запаса прочности. В целом, затворная группа винтовки своей изящностью и тщательностью изготовления оставляет самое благоприятное впечатление.




Очень интересно было взглянуть на спусковой механизм оружия. Стоило немалых трудов уговорить хозяина винтовки разобрать ее. Дело в том, что ствол с ресивером удерживались в ложе практически одним винтом, в районе передней части ствольной коробки. Задний соединительный винт, вкручиваемый, в отличие от мосинской системы, снизу, в хвост ресивера, отсутствовал. Из-за этого задняя часть спусковой скобы, вместе со стальной прокладкой, отходит от ложи. Для ликвидации столь неприятного явления хвост скобы был намертво примотан к шейке ложи… конечно же, синей изолентой! После устранения этой дешевой и практичной, но крайне неэстетичной мечты электрика, на шейке ложе открылся перелом, грубо залитый эпоксидкой и стянутый саморезами. К слову, в травматологии, касательно переломов костей, существует термины «анатомическая» и «хирургическая шейка». Так вот, «хирургическая шейка» — это наиболее частое место перелома кости, вызванное ее анатомической слабостью в данном месте. Применительно к оружию, «хирургической шейкой» ложи является, извините за каламбур, шейка ложи. На промысловом оружии это встречается довольно часто, из-за постоянной необходимости лазания по таким дебрям, в которые нормальный охотник-любитель и сдуру не полезет. Естественно, в таких негостеприимных местах промысловик падает довольно часто и, понятно, держа оружие в руках, им же и амортизирует падение. Потому среди промыслового оружия так много лож, стянутых в шейке винтами и перевязанных медной проволокой и изолентой. И в этом есть своя суровая прелесть.

Спусковой механизм принципиально не отличается от такового у М.98 и большей своей частью помещен в вырез ресивера. Обращает на себя внимание только высокое качество обработки деталей и возможность регулировки. Шахта магазина выполнена из металла, сильно напоминающего бронзу.

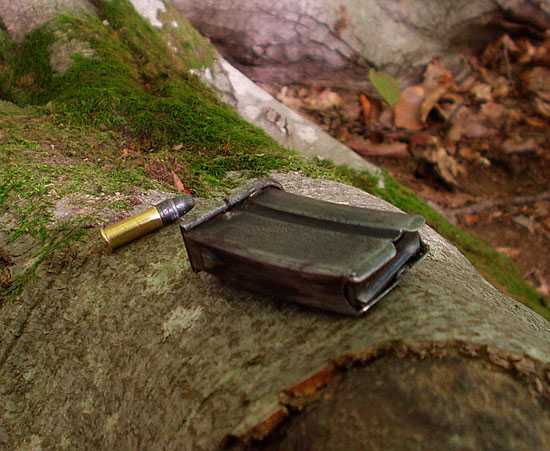

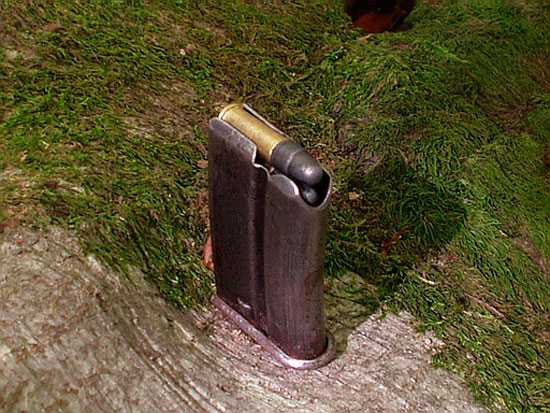

Магазин мне сразу понравился тем, что сделанным он оказался из штампованного стального листа. Обычной конструкции, легко разбирающийся для чистки и смазки, эта небольшая деталь оружия сразу вызывает симпатию опять же своей миниатюрностью и аккуратностью изготовления. Защелка магазина чем-то напоминает «макаровскую» схему. Вставляется магазин очень легко, без каких-либо перекосов и заеданий. Фиксация магазина исключительно надежная, выпадение полностью исключено. А вот извлечение магазина несколько затруднено из-за очень тугой пружины фиксатора. Хотя, и к этому можно привыкнуть. Магазин вмещает 5 патронов. Его снаряжение крохотными осаленными малокалиберными патронами с закраиной требует определенного навыка.

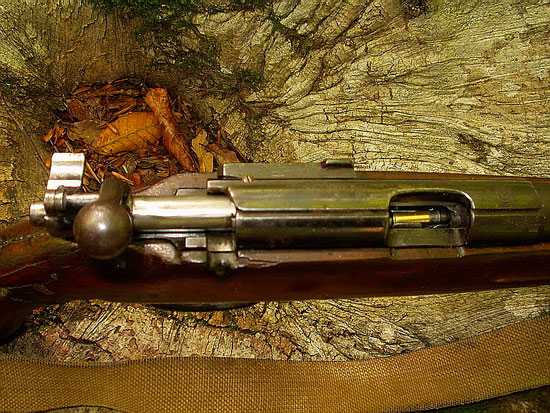

В принципе, винтовку можно заряжать и по одному патрону, просто бросая их в окно коробки. При использовании магазинного питания, скорострельность очень высокая. И, в первую очередь, благодаря потрясающе мягкой и легкой работе затвора. Нет никакой разницы, ведется ли стрельба или затвор передергивается «вхолостую» — никаких различий по приложению силы. Все манипуляции при перезаряжании оружия производятся двумя пальцами, без каких-либо особых усилий. При использовании оптики, скорость перезаряжания несколько замедляется, но все равно стрельбу можно вести, не отрывая приклад винтовки от плеча.

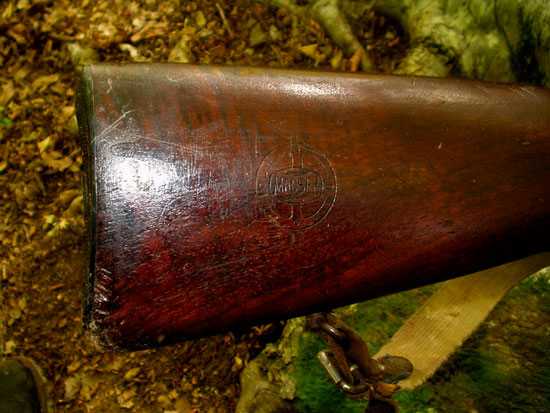

Винтовка имеет классическую охотничью полупистолетную ложу, сделанную, судя по всему, из ореха или тика. Линии ложи несколько грубоваты, чувствуется некая утилитарность. Субъективно, эта ложа создавалась как ложа спортивной винтовки, а не охотничьей, хотя субъективно, при стрельбе на вскидку, никакого дискомфорта не ощущается. Щека на прикладе отсутствует, на боковых поверхностях цевья выбраны желобки под пальцы. Надо отдать должное, они вполне способствуют удержанию оружия, но более уместна была бы хорошая насечка, которой на ложе вообще не оказалось. Это опять говорит о спортивном предназначении этой винтовки. Обработка ложи ничего особенного не представляет, хотя можно отметить хорошую осадку металла. Когда-то ложа имела более светлый оттенок; позже ее вскрыли морилкой и глянцевым лаком. В итоге ложа выглядит как гадкий утенок, но на ее функциональности это никак не отражается. Две антабки охотничьего типа позволяют удобно переносить винтовку на погоне.

Балансировку оружия трудно назвать выдающейся. Тяжелый длинный ствол сильно увеличивает инертность оружия, что, с непривычки, делает стрельбу стоя несколько затруднительной. Гораздо больше такое оружие подходит для стрельбы с упора. Из современных образцов наш «маузер» больше всего похож на CZ-452, как по дизайну, так и конструктивно. Чехи не стали особо утруждаться и, несколько модернизировав немецкий прототип, делают вполне доступные по цене и неплохие по качеству «мелкашки». Правда, некоторое количество пластмассовых деталей и значительное упрощение конструкции, «убивают» впечатление о CZ и превращают чешскую винтовку в некий «эрзац-маузер», что, в принципе, не может удовлетворять любителей классики. Ибо классическая, пусть и малокалиберная, винтовка должна быть сделана из двух материалов – качественной оружейной стали и хорошего ореха. И именно поэтому, случись мне выбирать, этот старый побитый «маузер» я бы предпочел новому CZ-452.

Стреляем

После хитромудрых переговоров и щедрой порции «Московского» из моей походной фляжки, хозяин этой симпатичной винтовки согласился дать отстрелять свою любимицу «для науки», выделив при этом четверть сотни патронов с латунной гильзой. Судя по всему, это были патроны «Стандарт», климовского производства. Стрельба проводилась стоя, с опорой цевья винтовки на большой палец левой руки, которой пришлось опереться о дерево. Конечно, для более объективного выяснения возможностей винтовки, лучше было бы отстрелять ее в положении лежа, но, во-первых, было грязновато, что бы валяться на земле, а во-вторых – хотелось отстрелять оружие так, как стреляют на охоте – или на вскидку, или с не самого удобного упора. Сначала стрельба проводилась с применением оптики. Стоявший на винтовке вологодский прицел имел очень тонкую подсвечиваемую сетку, по типу сетки ПСО-1. Такая сетка неплохо подходит для целевой стрельбы, но малопригодна для охоты из-за плохой различимости прицельной марки даже на незначительно затененной цели.




В качестве мишеней использовались старые тестовые фотокарточки, размером 10 на 15 см, которые, вместе с маркером, всегда находятся в моем рюкзаке, для определения кучности новой партии дробовых и пулевых патронов перед каждым выходом на охоту. Карточки, после нанесения маркером «яблочка» и замера дистанций, были закреплены на колышке перед склоном горы. С оптическим прицелом стрельба велась как минимум с 50 метров, в максимально быстром темпе. Опорная рука не отрывалась от дерева, мишень все время была в поле зрения прицела. Для большей репрезентативности было отстреляно 2 магазина, итого — 10 патронов. Полученная группа уложилась в 40 мм по центрам крайних пробоин.

Стрельба с открытого прицела была бы вполне возможна и без демонтажа оптики, но хотелось пострелять нормально, в более комфортных условиях. Поэтому, после дополнительных увещеваний хозяина винтовки, я отверткой моего верного «викторинокса» ослабил фиксирующие винты и без особых усилий, движением назад, снял кронштейн с прицелом с «ласточкиного хвоста» ресивера. С открытого прицела так же в максимально быстром темпе было отстреляно 10 патронов, с 30-метровой дистанции, опять же с упором на кисть руки, опертую о дерево. Группа уместилась в 32 мм, расположившись несколько выше точки прицеливания, хотя прицел был установлен на 30-метровую отметку. Как всегда, мне стрелять через планку было намного быстрее и удобнее, чем через оптику. Ради интереса 5 последних патронов отстрелял навскидку. Правда, «яблочко» нарисовал слишком маленькое и с 30-ти метров лишь угадываемое, но три пули легли кучно и вплотную к точке прицеливания, а 2 пробоины, оторвавшиеся от группы – это уже моя вина, а не винтовки.

Спуск винтовки показался несколько странным – довольно длинным, очень легким и практически без предупреждения. Выстрел происходит практически неожиданно, безо всяких там «переломов стеклянной палочки» – как на родной трехлинейке. Впрочем, к этому быстро привыкаешь, и стрельба начинает доставлять удовольствие. Длина рабочего хода спускового крючка субъективно составляет около 8 мм, без холостого хода. Спусковой крючок имеет характерную «маузеровскую» конфигурацию. На передней поверхности крючка – продольная насечка, которая, вопреки своему предназначению, никогда особо не улучшала работу пальца на спуске. По крайней мере, это мое субъективное мнение.



Звук выстрела тихий, отдача присутствует, но крайне незначительна. Во время стрельбы задержек отмечено не было. По словам владельца винтовки, за последние «много лет» проблем с механикой винтовки он также не замечал. Исключение составляют лишь несколько единичных случаев неизвлечения раздутой гильзы из патронника при стрельбе очень старыми патронами, с черной стальной гильзой. В таких случаях приходилось прибегать к помощи ножа. Вот тебе и хваленый «маузеровский» выбрасыватель.… Кстати, гильза удерживается в выточке личинки затвора лишь зацепом выбрасывателя.



Что касается полученной кучности нашего образца, то, учитывая весьма почтенный возраст винтовки, плохое состояние ствола и фиксацию ствола в ложе на 2-х полусрезанных витках одного соединительного винта, можно сказать, что при вполне удовлетворительных для охоты на пушнину настоящих результатах, винтовка имеет хороший потенциал. Если изготовить нормальные стягивающие винты, вывесить ствол, отрегулировать спуск, поэкспериментировать с оптикой и патронами, то наверняка можно получить хорошие результаты. Ведь даже сейчас, в не самом лучшем состоянии, из винтовки вполне можно выжать околоминутный результат. Очень интересно было бы узнать, какие результаты показывали новые малокалиберные М.98? Открытым остается и вопрос о том, какими путями эта винтовка попала в нашу страну, на Северный Кавказ? До войны, в период сотрудничества СССР и Германии, во время ВОВ или позже? Есть сомнения и по поводу идентификации модели и даты производства.

Общие впечатления о нашем образце: малокалиберный М.98 – это крайне интересная, как в историческом, так и в конструктивном плане, винтовка. Это оружие вполне подходит как для спортивной стрельбы, так и для промыслового использования. Хотя значительный, даже без оптики, вес оружия является большим минусом в глазах охотника. Но эксплуатационные характеристики этой «мелкашки» являются перевешивающим плюсом, что и предопределило судьбу малокалиберных «маузеров» в России.



Юрий Максимов
