Ручная граната Ф-1

Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции - F-1 - граната была принята на вооружение французской армии в 1915 г.

Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль - граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.

Ф-1с запалом Ковешникова


В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.

У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.

Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.

Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.

В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.

В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ - «унифицированный запал к ручным гранатам».

Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.

После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.

Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.

Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.

В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.

Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.

Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.

Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков - 75 - 82 м2.

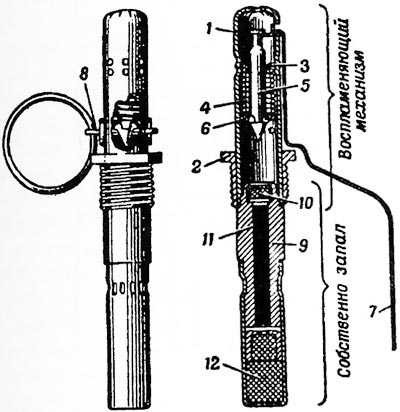

запал УЗРГ:

1 - трубка воспламеняющего механизма; 2 - соединительная

втулка; 3 - направляющая шайба; 4 - боевая пружина;

5 - ударник; 6 - шайба ударника; 7 - спусковой рычаг;

8 - предохранительная чека с кольцом; 9 - втулка замедлителя;

10 - капсюль-воспламенитель; 11 - пороховой замедлитель;

12 - капсюль-детонатор.


Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.

Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку - полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.

Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой - в выем ударника. В таком положении шарик удерживался предохранительным колпачком.

Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.

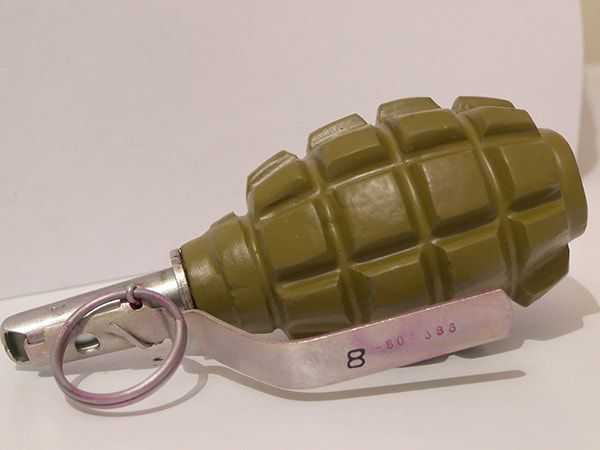

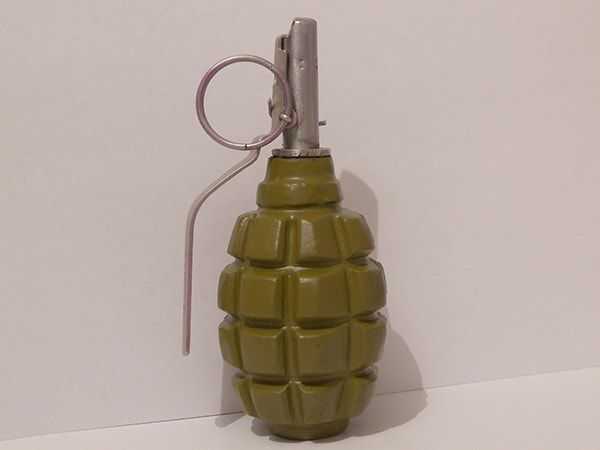

Ф-1с запалом УЗРГМ-2


Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.

Метание гранаты производилось из-за укрытия.

Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.

Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.

В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.

Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 - 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.

Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять - десять гранат Ф-1.

Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.

Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г.), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.

К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).

Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.

С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.

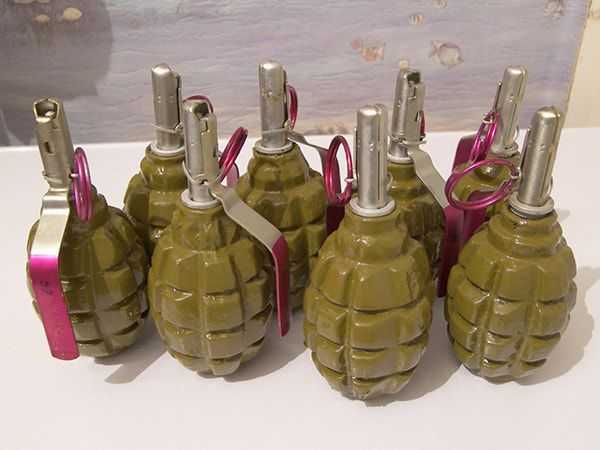

Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.

учебно-имитационная ручная граната УРГ

с имитационным запалом


Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.

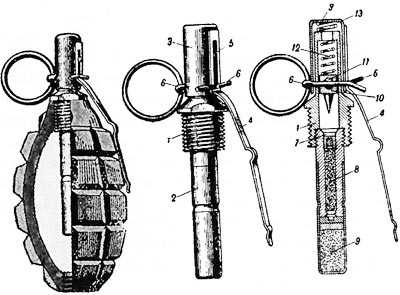

учебная разрезная граната Ф-1-А с запалом Ковешникова:

1 - остов запала; 2 - наперсток капсюля-детонатора;

3 - предохранительный колпачок; 4 - наружный рычаг

колпачка; 5 - задерживающий выступ на остове запала;

6 - предохранительная чека; 7 - капсюль-воспламенитель;

8 - пороховой состав; 9 - капсюль-детонатор; 10 - ударник;

11 - шарик-предохранитель; 12 - боевая пружина;

13 - пружина колпачка.


Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.

Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.

Копиями Ф-1 можно считать китайскую гранату «Type 1», польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.

Недостатки гранаты Ф-1 - не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.

Масса гранаты, гр 600

Масса заряда, гр 60

Тип ВВ тротил

Длина корпуса гранаты, мм 86

Длина гранаты с запалом, мм 117

Диаметр гранаты, мм 55

Дальность метания, м 30 - 40

Радиус разлета осколков, м 200

Время горения замедлителя, с 3.2 - 4.2


И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.

Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем - ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.


Источник

spec-naz.org

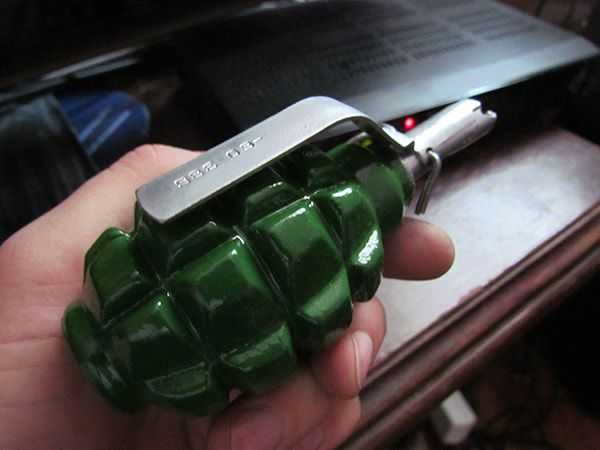

Граната Ф-1 – средство ведения оборонительного боя

Осколочная ручная граната Ф-1, обладающая дистанционным действием, является эффективным средством, обеспечивающим поражение живой силы противника в ходе оборонительного боя. Эффективность гранаты обусловлена разлетом осколков, образующихся из ее чугунного корпуса в момент взрыва. Убойная сила этих осколков сохраняется на расстоянии до 200 м, что и составляет ее радиус поражения.

История создания российской гранаты

Основной для разработки первого варианта российской гранаты стали состоявшие на вооружении в начале прошлого века:

  • французская ручная граната F-1;
  • английская граната системы Лемона.

Именно эти факты и объясняют маркировку той гранаты, которая используется в российской армии до настоящего времени, а также ее широко распространенное название «лимонка».

В исходном российском варианте был установлен далекий от совершенства запал системы Ковешникова, время задержки взрыва которого составляло 6 секунд. Впервые эта оборонительная граната подверглась модернизации в 1939 году. Два года спустя, то есть в 1941 году, в ней был установлен запал системы Винцени, задерживавший взрыв на 3,5 — 4,5 секунды. Позже этот элемент стал называться унифицированным запалом ручных гранат (УЗРГ), который до восьмидесятых годов прошлого столетия являлся единым запалом для всех разрабатывавшихся ручных гранат осколочного действия. Его характеристики удовлетворяли и продолжают удовлетворять требованиям современного ближнего боя.

Технические характеристики гранат Ф-1

Среди основных характеристик, которыми обладает боевая граната Ф-1, следует назвать следующие:

  • масса гранаты Ф1 – 600 г;
  • масса взрывчатого вещества – 60-90 г.

Размеры, которыми характеризуется лимонка, составляют:

  • диаметр корпуса – 55 мм;
  • высота корпуса, включая запал – 117 мм.

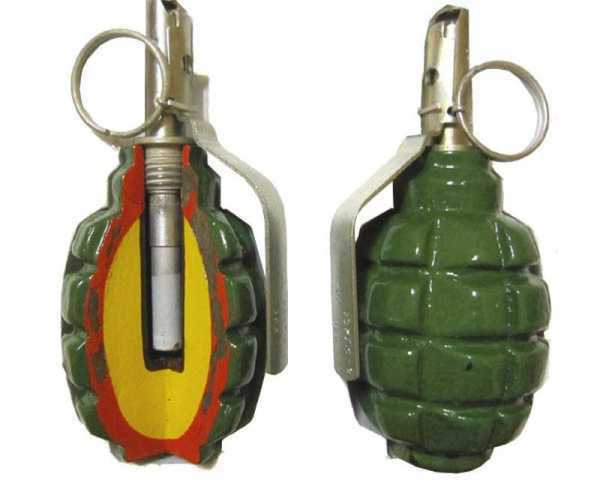

Устройство гранаты

Ручная граната имеет в своем составе:

  • металлический корпус;
  • запал УЗРГМ;
  • заряд взрывчатого вещества.

Корпус является местом расположения ударно-спускового механизма, ударник которого направляется укрепленной внутри гранаты шайбой. Кроме того, в корпус вворачивается запал, снабженный резьбовой втулкой.

Схема устройства ударно-спускового механизма предполагает наличие:

  • предохранительного рычага;
  • предохранительной чеки с кольцом;
  • ударника с боевой пружиной.

Детонатор находится в металлическом корпусе, а в его устройство входят:

  • капсюль-детонатор;
  • капсюль-воспламенитель;
  • пороховой замедлитель.

Как срабатывает запал

В обычном состоянии ударник нагружается боевой пружиной и фиксируется с помощью вилки предохранительного рычага, который сопряжен с его хвостовиком. Верхний конец боевой пружины упирается в фаску направляющей шайбы, а нижний – в фаску шайбы ударника. Фиксация предохранительного рычага обеспечивается шплинтом предохранительной чеки, вставленной в отверстия корпуса и рычага.

Удалив предохранительную чеку, боец должен удерживать рычаг рукой. При броске пружина заставляет рычаг провернуться, в результате чего освобождается ударник. Боевая пружина толкает его, и он накалывает корпус капсюля-воспламенителя, чем вызывается возгорание замедлителя. После выгорания последнего огонь достигает заряда детонатора, который в итоге вызывает взрыв гранаты Ф1.

Лимонка и особенности ее использования

Взрыв боевого заряда является причиной того, что масса корпуса дробится на осколки, имеющие следующие характеристики:

  • количество – около 290 штук;
  • начальная скорость – 730 м/сек;
  • радиус поражения – 200 м;
  • приведенная площадь поражения – до 82 кв. метров.

В войска гранаты поставляются в деревянных ящиках, в каждом их которых находится по 20 лимонок и по две металлические коробки, содержащие по 10 запалов. Коробки вскрываются с помощью находящихся там же ножей. Вес каждого ящика составляет 20 кг.

Маркировкой, нанесенной на каждый ящик, уточняются:

  • наименование запалов и гранат;
  • количество гранат;
  • вес гранат;
  • наименование изготовителя;
  • номер партии;
  • знак опасности.

Когда гранаты выдаются бойцам, то их укладывают в гранатные сумки или в специальные карманы разгрузочных жилетов. Каждая ручная граната укладывается отдельно от своего запала. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно. При нахождении в бронемашинах гранаты и запалы также по отдельности укладываются в специальные сумки.

Запалы и гранаты перед укладкой их в сумку подвергаются тщательному осмотру. Корпуса каждой гранаты и каждого взрывателя не должны иметь вмятин и ржавых отметин. Если на запале имеются трещины или зеленый налет, то его использование запрещается. Кроме того, необходимо убедиться в том, что щечки предохранительной чеки разведены, а на изгибах отсутствуют трещины.

Все боеприпасы следует оберегать от сырости, огня, ударов, толчков и грязи. Если они подверглись загрязнению или были подмочены, по возможности их необходимо тщательно протереть и просушить, но не рядом с огнем. Просушивание гранат должно производиться под наблюдением. Осколочная оборонительная граната, как и любая другая, может использоваться лишь теми бойцами, которые прошли специальную подготовку. Как это предполагает само устройство гранаты Ф-1, вставлять запал следует лишь перед самым броском.

Подготовка и метание гранаты

Поскольку вес боеприпаса невелик, все манипуляции с ним не представляют никакого труда.

Подготовка гранаты и ее бросок производятся в три приема:

  • боеприпас берется таким образом, чтобы предохранительный рычаг плотно прижимался к корпусу;
  • разжимаются усики на предохранительной чеке;
  • чека выдергивается, и граната тут же бросается в цель.

Видео о гранате Ф1

big-army.ru

Ф-1 (граната). Оружие и военная техника. Добавил Vitalka Zorya — VilingStore.net

Ф-1 (индекс ГРАУ — 57-Г-721)

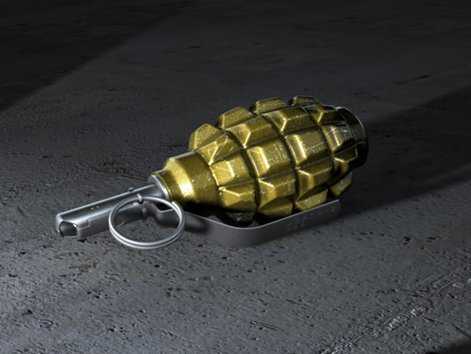

Ф-1 (индекс ГРАУ — 57-Г-721) — ручная противопехотная оборонительная граната . Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.

Ф-1 (граната)


Откуда произошло название?

Название «Ф-1» произошло от французской осколочной гранаты F-1 модели 1915 года массой около 600 граммов, которые поставлялись в Россию во время Первой мировой войны. Происхождение сленгового названия гранаты — «лимонка» имеет много версий — среди них упоминается и сходство формы гранаты с известным фруктом и похожесть гранаты Ф-1 и английской системы Лемона, однако единого мнения на сегодняшний день не существует.



Первоначальная конструкция гранаты

Первоначально гранаты Ф-1 снаряжались запалом Ф. В. Ковешникова. В дальнейшем взамен запала системы Ковешникова на снабжение гранаты Ф-1 был принят запал УЗРГ («унифицированный запал к ручным гранатам») советских конструкторов Е. М. Вицени и А. А. Беднякова.

Ф-1 (граната)

Тактико-технические характеристики

Граната Ф-1 обладает следующими тактико-техническими характеристиками.

Дальность броска: 35-40 м
Радиус поражения осколками: 5 м 200 м — безопасное расстояние
Время замедления запала: 3,2-4,5 сек
Количество осколков до 300 шт.

Граната Ф-1 относится к ручным противопехотным осколочным оборонительным гранатам дистанционного действия. Конструкция её оказалось настолько удачной, что без принципиальных изменений просуществовала до настоящего времени. Несколько изменялась и дорабатывалась с целью повышения надёжности эксплуатирования конструкция запала.

Ручная

— доставляется к цели за счёт броска рукой солдата.

Противопехотная

— предназначена для поражения живой силы противника.

Осколочная

— поражение производится преимущественно с помощью осколков металлического корпуса гранаты.

Оборонительная

— радиус разлёта осколков превышает среднюю дальность броска гранаты с помощью мышечной силы бойца, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.

Дистанционного действия

— подрыв гранаты происходит через некоторое время после броска (3,2…4,2 с).

Основные части гранаты

Подобно большинству противопехотных гранат, Ф-1 состоит из 3 основных частей.

Запал.

Граната имеет универсальный запал УЗРГМ (или УЗРГ), подходящий также к гранатам РГ-41, РГ-42, РГД-5. Запал УЗРГМ отличается от УЗРГ изменениями в форме пусковой скобы и конструкции ударника, позволившими снизить частоту отказов оружия.

Взрывчатое вещество

. Заряд взрывчатого вещества — 60 г тротила. Возможно снаряжение тринитрофенолом. Такие гранаты имеют увеличенную поражающую способность, но и срок хранения на складах жестко ограничен, по истечению граната представляет собой значительную опасность. Шашка ВВ изолируется от металла корпуса лаком, парафином или бумагой. Известны случаи снаряжения гранат пироксилиновыми смесями.

Металлическая оболочка.

Внешне граната имеет овальный ребристый корпус из сталистого чугуна, профиль напоминает букву «Ж». Корпус — сложная отливка, льется в землю, возможно и кокильное литье (отсюда и форма). Изначально оребрение создавалось для образования при взрыве осколков определённого размера и массы, также оребрение выполняет эргономическую функцию, способствуя лучшему удержанию гранаты в руке. Впоследствии некоторыми исследователями были высказаны сомнения в эффективности подобной системы формирования осколков (чугун дробится на мелкие осколки независимо от формы корпуса). Нарезка корпуса облегчает привязывание гранаты к колышку. Общий вес гранаты с запалом — 600 г.
В состав запала УЗРГ входят, помимо непосредственно корпуса, следующие элементы:
Предохранительная чека, представляющая собой кольцо с двумя отрезками проволоки, которые, проходя через отверстия в корпусе запала, закрепляются разгибанием в отверстии с противоположной стороны запала и защищают чеку от случайного выпадения. При этом чека блокирует боёк, не давая ему ударить по капсюль-детонатору.

Ударник

представляет собой металлический стержень, заострённый со стороны, направленной на капсюль, и имеющий выступ с противоположной стороны, которым он держится за спусковую скобу. Также к бойку крепится ударная пружина, обеспечивающая его удар по капсюлю.

Спусковой рычаг

— изогнутая металлическая пластина, которая после удаления предохранительной чеки блокирует боёк в исходном положении. После того, как граната брошена, спусковая скоба выталкивается давлением пружины бойка, и тот бьёт по капсюлю, активируя его.

Капсюль-воспламенитель

поджигает замедляющий фитиль, который, прогорая некоторое время, активирует непосредственно детонирующую смесь — происходит подрыв гранаты.
Замедлитель создаёт временной интервал между началом броска (момент высвобождения ударника) и подрывом гранаты. Данная особенность позволяла сократить дистанцию замедления до минимума и практически исключить обратный переброс гранаты противником в отличие, например, от германских образцов. В то же время в отличие от гранат с ударным взрывателем, граната весьма безопасна в производстве и хранении, поставляется заводами в готовом к бою состоянии, чем выгодно отличается от последних, снаряжаемых обычно в войсковых мастерских.
Детонирующая смесь подрывает взрывчатое вещество гранаты

Применение

Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть её. Граната может продолжать оставаться в руке сколько угодно долго, пока не отпущен рычаг, ударник запала не может разбить капсюль (в принципе, если потребность в броске гранаты пропала, а чека не выброшена, ее можно (не отпуская рычаг!) вставить обратно; после загибания усиков чеки граната пригодна к нормальному хранению). После выбора момента броска и цели — бросить в цель гранату. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2 — 4,2 сек произойдет взрыв.

Граната предназначена для поражения живой силы и небронированной техники. Поражающими факторами являются непосредственное фугасное действие взрывчатки и осколки, формирующиеся при разрушении металлической оболочки гранаты

Боевая граната

окрашивается в зелёный цвет (от хаки до тёмно-зелёного). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет.
Гранаты Ф-1 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика — 20 кг. Ящик комплектуется консервным ножом, предназначенным для открытия банки с запалами. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно.
Целью упаковки запалов в герметичную тару является обеспечение максимальной сохранности в течение всего времени хранения, предотвращение коррозии и окисления компонентов детонирующей смеси.

В условиях открытой местности эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса составляет 3-5 метров. Радиус сплошного поражения живой силы осколками — 7 метров. Шансы на ранение осколками гранаты сохраняются на дистанции до 70-100 метров, но это утверждение верно только для крупных фрагментов гранаты. Как правило, это элементы запала, реже — фрагменты днища гранаты; основная часть чугунного корпуса (более 60 %) при взрыве распыляется на мелкие неопасные осколки. Чем более крупным является осколок, тем выше его потенциальная дальность поражения. Начальная скорость осколков гранаты составляет 700-720 метров в секунду; масса осколков в среднем 1-2 грамма, хотя встречаются как более крупные, так и более мелкие.

Особенности поражающих факторов гранат

закономерно определяют области применения в современных конфликтах. Наибольшим эффектом гранаты обладают в помещениях и замкнутых пространствах. Это связано со следующими факторами. Во-первых, в относительно небольшом помещении, размерами до 30 метров, всё пространство находится в зоне поражения осколков, также осколки могут рикошетить от стен, потолка и пола, что опять же увеличивает шансы поражения противника, даже если он находится в укрытии. Во-вторых, фугасное действие гранаты в замкнутом помещении многократно усиливается, вызывая контузии, баротравму, дезориентируя противника, что позволяет, воспользовавшись моментом, проникнуть в помещение и воспользоваться другим оружием для его уничтожения.
Граната Ф-1 более эффективна по сравнению с наступательными гранатами при штурме замкнутых пространств и помещений, из-за более высокой массы она даёт больше количество осколков и обладает более выраженным фугасным действием, всё это позволяет с большей вероятностью выводить противника из строя

Также гранаты Ф-1 часто используются при постановке растяжек, это обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает. Комбинация из 2-х гранат Ф-1 создает растяжку, обладающую еще и некоторыми противосаперными свойствами — она взрывается при перерезании тросика (проволоки). В спецподразделениях гранату Ф-1 «дорабатывают», перед установкой в качестве растяжки, спиливают детонирующий заряд и убирают фитиль. Или устанавливают минный взрыватель мгновенного действия, подходящий по размерам. Тем самым добиваются практически мгновенного взрыва и лишают противника 3,2 — 4,5 сек. на спасение.

Благодаря своей простой и надёжной конструкции граната Ф-1 состоит на вооружении уже около 70 лет без существенных изменений и, вероятно, ещё долго не будет снята с вооружения. Достоинства, обеспечивающие такой долгий срок службы, следующие:
Корпус естественного дробления, из которого успешно формируются поражающие элементы даже при повреждениях металлической рубашки.

Дистанционный запал обладает относительно простой конструкцией и отличается высокой надёжностью.

Цельнометаллический монолитный корпус прост в изготовлении и может быть изготовлен практически на любом промышленном предприятии, даже не специализированном. Материал корпуса — сталистый чугун — очень дёшев.
Простота внутренней конструкции позволяет в условиях войны использовать вместо штатного тротила любую имеющуюся в распоряжении взрывчатку.

Мощь взрыва данной гранаты такова, что, будучи брошенной в колодец, буквально «выбрасывает» все находящиеся в нём предметы, включая воду. Это свойство полезно при штурмах различных шахт и тоннелей среднего диаметра. Если скрывающегося за поворотом, углом или иным препятствием на дистанции ближе 30 метров от взрыва, противника не заденут осколки, то его почти гарантированно убьёт резким пневматическим ударом, вызванным взрывной волной. Атакующему при этом запрещено находиться в туннеле, так как он сам может пострадать.

vilingstore.net

Граната ф1 технические характеристики | BuyGuns.ru

Осколочная ручная граната Ф-1, обладающая дистанционным действием, является эффективным средством, обеспечивающим поражение живой силы противника в ходе оборонительного боя. Эффективность гранаты обусловлена разлетом осколков, образующихся из ее чугунного корпуса в момент взрыва. Убойная сила этих осколков сохраняется на расстоянии до 200 м, что и составляет ее радиус поражения.

Не пропустите статью про гранату ргд 33


История создания российской гранаты

Основной для разработки первого варианта российской гранаты стали состоявшие на вооружении в начале прошлого века:
• французская ручная граната F-1;
• английская граната системы Лемона.
Именно эти факты и объясняют маркировку той гранаты, которая используется в российской армии до настоящего времени, а также ее широко распространенное название «лимонка».

В исходном российском варианте был установлен далекий от совершенства запал системы Ковешникова, время задержки взрыва которого составляло 6 секунд. Впервые эта оборонительная граната подверглась модернизации в 1939 году. Два года спустя, то есть в 1941 году, в ней был установлен запал системы Винцени, задерживавший взрыв на 3,5 — 4,5 секунды. Позже этот элемент стал называться унифицированным запалом ручных гранат (УЗРГ), который до восьмидесятых годов прошлого столетия являлся единым запалом для всех разрабатывавшихся ручных гранат осколочного действия. Его характеристики удовлетворяли и продолжают удовлетворять требованиям современного ближнего боя.


Технические характеристики гранат Ф-1

Среди основных характеристик, которыми обладает боевая граната Ф-1, следует назвать следующие:
• масса гранаты Ф1 – 600 г;
• масса взрывчатого вещества – 60-90 г.
Размеры, которыми характеризуется лимонка, составляют:
• диаметр корпуса – 55 мм;
• высота корпуса, включая запал – 117 мм.

Вам наверно будут интересны технические характеристики ргд 5

Устройство гранаты

Ручная граната имеет в своем составе:
• металлический корпус;
• запал УЗРГМ;
• заряд взрывчатого вещества.
Корпус является местом расположения ударно-спускового механизма, ударник которого направляется укрепленной внутри гранаты шайбой. Кроме того, в корпус вворачивается запал, снабженный резьбовой втулкой.
Схема устройства ударно-спускового механизма предполагает наличие:
• предохранительного рычага;
• предохранительной чеки с кольцом;
• ударника с боевой пружиной.
Детонатор находится в металлическом корпусе, а в его устройство входят:
• капсюль-детонатор;
• капсюль-воспламенитель;
• пороховой замедлитель.


В обычном состоянии ударник нагружается боевой пружиной и фиксируется с помощью вилки предохранительного рычага, который сопряжен с его хвостовиком. Верхний конец боевой пружины упирается в фаску направляющей шайбы, а нижний – в фаску шайбы ударника. Фиксация предохранительного рычага обеспечивается шплинтом предохранительной чеки, вставленной в отверстия корпуса и рычага.
Удалив предохранительную чеку, боец должен удерживать рычаг рукой. При броске пружина заставляет рычаг провернуться, в результате чего освобождается ударник. Боевая пружина толкает его, и он накалывает корпус капсюля-воспламенителя, чем вызывается возгорание замедлителя. После выгорания последнего огонь достигает заряда детонатора, который в итоге вызывает взрыв гранаты Ф1.

Лимонка и особенности ее использования

Взрыв боевого заряда является причиной того, что масса корпуса дробится на осколки, имеющие следующие характеристики:
• количество – около 290 штук;
• начальная скорость – 730 м/сек;
• радиус поражения – 200 м;
• приведенная площадь поражения – до 82 кв. метров.
В войска гранаты поставляются в деревянных ящиках, в каждом их которых находится по 20 лимонок и по две металлические коробки, содержащие по 10 запалов. Коробки вскрываются с помощью находящихся там же ножей. Вес каждого ящика составляет 20 кг.
Маркировкой, нанесенной на каждый ящик, уточняются:
• наименование запалов и гранат;
• количество гранат;
• вес гранат;
• наименование изготовителя;
• номер партии;
• знак опасности.
Когда гранаты выдаются бойцам, то их укладывают в гранатные сумки или в специальные карманы разгрузочных жилетов. Каждая ручная граната укладывается отдельно от своего запала. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно. При нахождении в бронемашинах гранаты и запалы также по отдельности укладываются в специальные сумки.


buyguns.ru

Ручная граната Ф-1 - описание, характеристики, фото и схемы

Граната Ф-1 имеет французские корни и давнюю историю. Под таким обозначением, но в латинской транскрипции - F-1 - граната была принята на вооружение французской армии в 1915 г.

Французская граната F-1 имела запал ударного действия. Простота и рациональность конструкции корпуса гранаты сыграли свою роль - граната вскоре была принята на вооружение в России. При этом недостаточно надежный и безопасный в обращении ударный запал был заменен более простым и надежным дистанционным отечественным запалом конструкции Ковешникова.

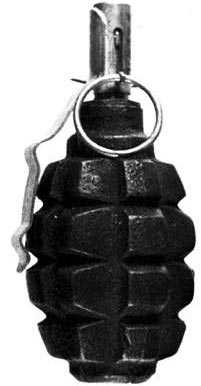

Ф-1
с запалом Ковешникова

В 1939 году военный инженер Ф.И. Храмеев завода Наркомата обороны по образцу французской ручной осколочной гранаты F-1 разработал образец отечественной оборонительной гранаты Ф-1, которая вскоре была освоена в массовом производстве.

У гранаты Ф-1 конструкции Храмеева чугунный корпус гранаты был несколько упрощен, он утратил нижнее окно.

Граната Ф-1, как и французский образец F-1, предназначена для поражения живой силы противника в оборонительных действиях. При ее боевом использовании бросающему бойцу необходимо было укрываться в окопе или других защитных сооружениях.

Первоначально в гранате Ф-1 использовался запал конструкции Ф.В. Ковешникова, который был значительно надежней и удобней в применении французского запала. Время замедления запала Ковешникова составляло 3.5-4.5 сек.

В 1941 году конструкторы Е.М. Вицени и А.А. Бедняков разработали и сдали на вооружение взамен запала Ковешникова новый более безопасный и более простой по конструкции запал к ручной гранате Ф-1.

В 1942 году новый запал стал единым для ручных гранат Ф-1 и РГ-42, он получил название УЗРГ - «унифицированный запал к ручным гранатам».

Запал гранаты типа УЗРГМ предназначался для взрыва разрывного заряда гранаты. Принцип действия механизма был дистанционный.

После Второй мировой войны на гранатах Ф-1 стали применять модернизированные более надежные запалы УЗРГМ и УЗРГМ-2.

Граната Ф-1 состоит из корпуса, разрывного заряда и взрывателя.

Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывалась на осколки.

В верхней части корпуса имелось нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие вворачивали пластмассовую пробку.

Разрывной заряд заполнял корпус и служил для разрыва гранаты на осколки.

Корпус служил для соединения частей гранаты и для поражения противника осколками при взрыве.

Для увеличения числа осколков поверхность корпуса делали рифленой. Корпус при разрыве давал 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с. При этом на образование убойных осколков шло 38% массы корпуса, остальное попросту распылялось. Приведенная площадь разлета осколков - 75 - 82 м2.


запал УЗРГ:
1 - трубка воспламеняющего механизма; 2 - соединительная
втулка; 3 - направляющая шайба; 4 - боевая пружина;
5 - ударник; 6 - шайба ударника; 7 - спусковой рычаг;
8 - предохранительная чека с кольцом; 9 - втулка замедлителя;
10 - капсюль-воспламенитель; 11 - пороховой замедлитель;
12 - капсюль-детонатор.

Взрыватель состоял из запала и воспламеняющего (ударного) механизма, собранных вместе в остове взрывателя. В стенках остова имелось отверстия для шарика-предохранителя и предохранительной чеки.

Запал УЗРГ состоял из капсюля-воспламенителя, дистанционного состава и капсюля-детонатора. Воспламеняющий механизм состоял из ударника, боевой пружины, шарика-предохранителя, предохранительного колпачка с наружным рычагом, пружины колпачка и предохранительной чеки с кольцом. Ударник помещался внутри остова. Внизу ударник имел боек, а сбоку - полукруглый выем для шарика-предохранителя. Время замедления запала УЗРГ составляло 3.2-4.2 сек.

Гранаты Ф-1 хранили и переносили без взрывателей, с ввинченными вместо них холостыми пробками. Воспламеняющий механизм взрывателя всегда находился на боевом взводе, ударник взведен, боевая пружина сжата. Ударник удерживался во взведенном положении предохранительной чекой, которая проходит через отверстия остова и ударника, и шариком-предохранителем, который одной своей половиной входил в отверстие остова, а другой - в выем ударника. В таком положении шарик удерживался предохранительным колпачком.

Для заряжания гранаты необходимо: вывинтить холостую пробку, взять взрыватель и осторожно ввинтить его в отверстие гранаты.


Ф-1
с запалом УЗРГМ-2

Для бросания гранаты необходимо: взять гранату правой рукой и пальцами крепко прижать наружный рычаг предохранительного колпачка к корпусу гранаты; удерживая рычаг, левой рукой вытянуть предохранительную чеку; при этом ударник и предохранительный колпачок освобождаются, но ударник остается на боевом взводе, удерживаемый шариком-предохранителем; размахнуться и бросить гранату.

Метание гранаты производилось из-за укрытия.

Гранаты поступали в войска в деревянных ящиках. В ящик гранаты, рукоятки и запалы укладывались отдельно в металлических коробках. Для вскрытия коробок имелся нож. На стенках и крышке ящика была нанесена маркировка, в которой указывается: количество гранат в ящике, их вес, наименование гранат и запалов, номер завода-изготовителя, номер партии гранат, год изготовления и знак опасности. Все запасы гранат и запалов, кроме носимых, хранились в заводской укупорке.

Гранаты солдатами переносились в гранатных сумках. Запалы помещались в них отдельно от гранат, при этом каждый запал должен был быть завернут в бумагу или чистую ветошь.

В танках (бронетранспортерах, самоходно-артиллерийских установках) гранаты и отдельно от них запалы укладывались в сумки.

Граната Ф-1 широко использовалась во время советско-финского военного конфликта 1939 - 1940 гг., на фронтах Великой Отечественной войны, в других войнах и военных конфликтах.

Во время Великой Отечественной войны гранату Ф-1 бойцы ласково называли «фенюша» и «лимонка», потому что она по внешнему виду похожа на лимон. Обычно при ведении штурмовых действий на одного бойца приходилось пять - десять гранат Ф-1.

Гранатой Ф-1 в качестве трофея охотно пользовались и немецкие солдаты, поскольку подобных гранат оборонительного назначения не было на вооружении вермахта.

Изготовление гранат Ф-1 в годы войны выполнялось на заводе № 254 (с 1942 г.), 230 («Тизприбор»), 53, в мастерских Повенетского судоремонтного завода, механическом заводе и железнодорожном узле в Кандалакше, центрально-ремонтных мастерских Сороклага НКВД, артеле «Примус» (Ленинград), других отечественных предприятиях.

К изготовлению гранат Ф-1 во время войны привлекались многие предприятия и организации не профильного назначения. По указанию Горкома ВКП(б) от 28 декабря 1941 года в опытных мастерских Ленинградского политехнического института было организовано производство (литье и механическая обработка) корпусов ручной гранаты Ф-1. Всего мастерскими было отлито 11 000 корпусов. 5000 необработанных корпусов были сданы заводу № 103, 4800 из них прошли механическую обработку и были переданы фабрике «Пятилетка». Заказ на изготовление корпусов гранат был приостановлен по указанию горкома ВКП (б).

Во время войны ленинградскими предприятиями был освоен в производстве вариант запала для гранаты с использованием одной из марок охотничьего пороха вместо особого трубчатого пороха. В 1942 году на АНИОПе («Ржевский полигон») производились испытания такого запала под обозначением «РР-42» для гранаты Ф-1. Гранаты с запалами РР-42 были запущены в серийное производство только на предприятиях Ленинграда. Эти внедрения были временными. Были и другие примеры не совсем обычного производства гранат в годы войны.

С гранатой Ф-1 связано много изобретений и конструкторских предложений. В августе 1942 года сержант минометного батальона 284 стрелкового полка Н.К. Дерябин разработал проект «гранаты-блохи». Она предназначалась для поражения живой силы противника. В состав «гранаты-блохи» входили: вышибной заряд, ударник с бойком и гайкой, граната Ф-1 со снятым запалом. Разрыв гранаты производился в воздухе на высоте 10-15 метров. С парашютом гранату предлагалось использовать для минирования. Но система Дерябина оказалась слишком сложной. По заключению военных экспертов, проект не был реализован из-за отсутствия практической ценности.

Для обучения личного состава войск обращению с ручными осколочными гранатами дистанционного действия, приемам и правилам их метания была создана учебно-имитационная ручная граната УРГ весом 530 г, внешне похожая на боевую гранату Ф-1. Граната УРГ комплектуется имитатором запала УЗРГ.

учебно-имитационная ручная граната УРГ
с имитационным запалом

Боевая граната Ф-1 окрашивается в зелёный цвет (от хаки до темно-зеленого). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет. Внешне граната имеет овальный ребристый корпус из сталистого чугуна.


учебная разрезная граната Ф-1-А с запалом Ковешникова:
1 - остов запала; 2 - наперсток капсюля-детонатора;
3 - предохранительный колпачок; 4 - наружный рычаг
колпачка; 5 - задерживающий выступ на остове запала;
6 - предохранительная чека; 7 - капсюль-воспламенитель;
8 - пороховой состав; 9 - капсюль-детонатор; 10 - ударник;
11 - шарик-предохранитель; 12 - боевая пружина;
13 - пружина колпачка.

Другая учебная разрезная граната Ф-1-А (57-Г-7214У) была разработана заводом учебных приборов № 1 в январе 1940 года. Граната имела вырез четверти корпуса, вместо взрывчатого вещества был залит гипс. Она предназначалась для демонстрации устройства боевой гранаты Ф-1. Граната Ф-1-А долго использовалась для обучения в Красной и Советской армиях.

Граната Ф-1 широко применялась в военных конфликтах 1940-1990-х годов в разных частях света.

Копиями Ф-1 можно считать китайскую гранату «Type 1», польскую F-1, тайваньскую оборонительную гранату, чилийскую Мк2.

Недостатки гранаты Ф-1 - не столько относятся к данному образцу, сколько обусловлены общим устареванием данного поколения гранат. Рифление корпуса, как один из способов заданного дробления, не может в полной мере обеспечить формирование осколков удовлетворительной формы и оптимальное распределение осколков по массе. Дробление корпуса во многом имеет случайный характер. К достоинствам дистанционного запала относятся безотказность действия, независящая от энергии удара при падении гранаты, от того, упадет ли она на землю, в снег, в воду или в болотистую почву. Но его недостаток заключается в том, что он не может обеспечить мгновенного подрыва гранаты при касании цели: замедлитель имеет заданное время горения.

Масса гранаты, гр600
Масса заряда, гр60
Тип ВВтротил
Длина корпуса гранаты, мм86
Длина гранаты с запалом, мм117
Диаметр гранаты, мм55
Дальность метания, м30 - 40
Радиус разлета осколков, м200
Время горения замедлителя, с3.2 - 4.2

И граната Ф-1, как один из выдающихся представителей классического типа ручных гранат с цельнолитым чугунным корпусом фактически естественного дробления и простым, надежным дистанционным запалом, не может соперничать с современными гранатами того же назначения — как по оптимальному осколочному действию, так и по универсальности действия запала. Все эти задачи по-иному решаются на современном техническом, научном и производственном уровнях. Так, в Российской Армии создана граната РГО (ручная граната оборонительная), во многом унифицированная с гранатой РГН (ручная граната наступательная). Унифицированный запал этих гранат имеет более сложное устройство: в его конструкции объединены дистанционный и ударный механизмы. Существенно большую эффективность осколочного действия имеют и корпуса гранат.

Однако граната Ф-1 с вооружения не снята и вероятно еще долго будет в строю. Тому есть простое объяснение: простота, дешевизна и надежность, а также проверенность временем - ценнейшие качества для оружия. И в боевой обстановке этим качествам не всегда есть возможность противопоставить то техническое совершенство, которое требует больших производственных и экономических затрат.

weaponland.ru

Ручная осколочная граната Ф-1 | Армии и Солдаты. Военная энциклопедия

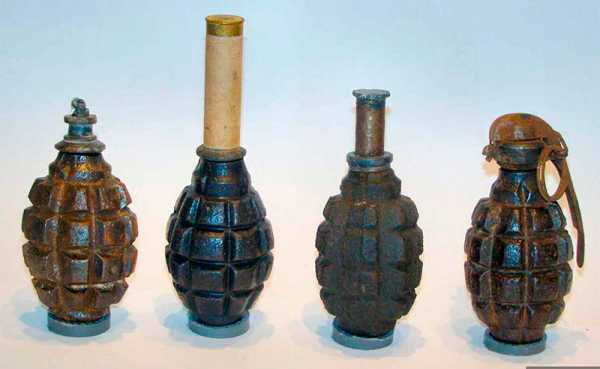

Французская граната F-1 образца 1915 г., с разными типами запалов. Предок нашей Ф-1, однако, теперь уже скорее «идейный» — слишком уж разное стройство у таких похожих с виду боеприпасов

История создания осколочной гранаты Ф-1

Ручная осколочная граната Ф-1 дистанционного действия предназначена для поражения живой силы противника преимущественно в оборонительном бою. Из-за большого радиуса разлета убойных осколков при взрыве гранаты (около 200 м) метать гранату можно только из-за укрытия, из бронетранспортера или танка.

Граната разработана по образцу имеющихся на складах английских осколочных гранат системы Милса и французских гранат F-1 времен Первой Мировой войны (1915 г.), первоначально отличаясь от последней только более надежным запалом системы Ф. В. Ковешникова (ручная граната Ф-1 с запалом системы Ф. В. Ковешникова, образца 1928 г.).

Позднее, в 1939 г. граната Ф-1 была доработана Федором Иосифовичем Храмеевым, упростившим конструкцию корпуса гранаты, сделавшего его более технологичным, а также повысившим убойную мощь «лимонки» — отныне в качестве материала для изготовления корпусов применялся не обычны чугун, а сталистый, дающий больше осколков.

В таком виде, советская «лимонка» уже могла считаться полностью отечественной разработкой. В отличие от зарубежных аналогов, советская Ф-1 отличалась безотказностью, надежно обеспечивая срабатывание при падении как на твердую поверхность, так и в грязь, снег и воду. За счет конструктивных особенностей, при взрыве образуется большое количество осколков, обладающими энергией, необходимой для поражения живой силы противника в радиусе до 200 м.

Граната сразу же пришлась по нраву солдатам, и каждый пехотинец старался разжиться «карманной батареей» из 5-10 гранат, сберегая их главным образом для штурмовых действий и для отражения атак противника. Только за 4 года Великой Отечественной войны промышленность выпустила около 137 млн. 924 тыс. ручных осколочных гранат. При этом, конструкция гранаты оказалось настолько удачной, что фактически без принципиальных изменений дошла до настоящего времени.

А вот и привычная советско-российская Ф-1. Несмотря на жаргонное название «лимонка», на лимон не похожа совершенно

Конструкция осколочной гранаты Ф-1

Конструкция гранаты Ф-1 относительно проста. Она состоит из корпуса, разрывного заряда и запала. Чугунный корпус гранаты с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки, служит для помещения разрывного заряда и запала, а также для образования осколков при разрыве гранаты.

В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировке и переноске гранаты в это отверстие ввернута пластмассовая пробка. Внутренняя полость корпуса заполнена разрывным зарядом, который под действием запала УЗРГ обеспечивает разрыв гранаты на осколки.

armedman.ru

Ф-1 (граната) - это... Что такое Ф-1 (граната)?

Ф-1 (индекс ГРАУ — 57-Г-721) — ручная противопехотная оборонительная граната. Предназначена для поражения живой силы в оборонительном бою. Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.

Названия «Ф-1» и сленговое «лимонка» произошли от французской осколочной гранаты F-1 модели 1915 года массой 572 граммов и английской гранаты системы Лемона, которые поставлялись в Россию во время Первой мировой войны. Другой вариант происхождения жаргонного названия — её форма, напоминающая лимон.

Первоначально гранаты Ф-1 снаряжались запалом Ф. В. Ковешникова. В 1941 году Е. М. Вицени и А. А. Бедняков разработали универсальный запал УЗРГ, после войны он был доработан и служит по сей день под названием УЗРГМ (универсальный запал ручных гранат модернизированный).

История

французская граната F-1 модели 1915 года

В связи со сложностью в изготовлении и использовании состоявшей на то время на вооружении в Советском Союзе гранаты РГД-33 было принято решение о разработке надёжной и технологичной оборонительной пехотной гранаты. Разработка данного устройства была поручена конструктору Храмееву Ф. И. В 1939 году, через два месяца после получения технического задания, им была разработана граната Ф-1. По словам самого конструктора, наибольшую сложность для него при разработке данной модели гранаты представили подборка материала оболочки и обеспечение надёжности работы запала[1].

Предварительные испытания данного образца оружия были минимальны, было изготовлено 10 опытных образцов, которые были вскоре испытаны, а затем конструкция была запущена в серийное производство. Вот что говорил в интервью журналистам по этому поводу сам Храмеев Ф. И.:

— Была создана какая-то приёмная комиссия? — Да нет! Опять же я один. Дал мне начальник завода майор Будкин бричку-пароконку и послал на наш полигон. Бросаю гранаты одну за другой в овраг. И на тебе — девять взорвались, а одна — нет. Возвращаюсь, докладываю. Будкин на меня с криком: мол, секретный образец без присмотра оставил! Еду обратно, снова один.
— Боязно было? — Не без того. Лёг я на край оврага, увидел, где граната в глине лежит. Взял длинную проволоку, сделал на конце петлю и аккуратно зацепил ею гранату. Подёргал. Не взорвалась. Оказалось, запал подвёл. Так и вытащил её, разрядил, привез, зашёл к Будкину и положил ему на стол. Он заорал и из кабинета выскочил пулей. А дальше мы передали чертежи в Главное артиллерийское управление (ГАУ), и гранату пустили в массовое производство. Без всяких опытных серий[1].

Наиболее распространено мнение, что граната Ф-1 произошла от английской гранаты времен Первой мировой войны, известной в России под названием «граната Мильса». Для тех времён это была самая разрушительная граната. Формой и принципом запала они схожи. Ф. Леонидов в журнале «Оружие» (№ 8, 1999 г.) в статье «Подготовить гранаты» утверждает, что основой для разработки Ф-1 послужили французская F-1 модели 1915 года и английская системы Лемона. Так ли это, установить не удалось.

Храмеев в интервью журналу «Коммерсантъ» признал происхождение гранаты от французского образца F-1. Ниже приведена выдержка из данного интервью[1].

В феврале 1939 года я получил задание на разработку оборонительной гранаты… в Москве я видел альбом, выпущенный российским Генштабом в 1916 году, где были представлены изображения всех применявшихся в первую мировую войну гранат. Немецкие и французские были рифлёные, яйцеобразной формы. Особенно мне понравилась французская F-1. Она точно соответствовала полученному заданию: удобная в бросании, безопасный запал, достаточное количество осколков. В альбоме был только рисунок. Я разработал все рабочие чертежи. Пришлось помучиться. Заменил простой чугун, из которого была сделана F-1, на сталистый — для увеличения убойной силы осколков.

Также слова конструктора подтверждает сравнительный анализ конструкции французской гранаты F-1, английской гранаты системы Лемона и современной гранаты Ф-1. Конструктивно ранние варианты Ф-1 фактически идентичны французскому аналогу, и отличия только в массе гранаты, конструкции запала и материале металлической оболочки. Взаимное расположение узлов и форма гранат идентичны. Граната Лемона имеет шарообразную или, в более позднем варианте, овоидную форму, без оребрения оболочки, и с несколько другим расположением взрывателя в корпусе гранаты. Считается, что граната Лемона образца 1906/1913 года, действительно несколько похожая на Ф-1, была создана как раз под влиянием французской гранаты F-1. Также связь происхождения советской гранаты с французской F-1 подтверждается в учебном пособии Артиллерийской академии Красной Армии, вышедшем в 1943 году под названием «Ручные гранаты»[2].

Показана французская ручная граната Ф-1 обр. 1915 г. весом 550гр… Граната марки Ф-1 у нас в СССР употребляется с 1926 г. с запалом Ковешникова, обеспечивающем более надёжное действие, безопасность при метании и удобство в обращении.

Это является ещё одним подтверждением версии о происхождении советской гранаты от французской F-1.

При создании граната Ф-1 имела запал Ковешникова, затем он был заменен стандартным унифицированным запалом УЗРГ, после окончания Великой Отечественной войны запал был усовершенствован, повышена надёжность срабатывания, и он получил обозначение УЗРГМ.

Конструкция

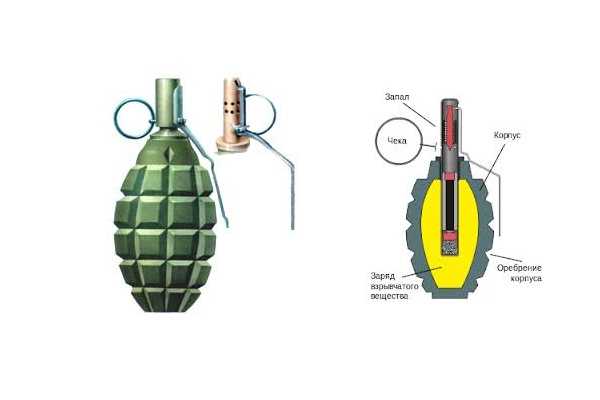

Граната Ф-1 с запалом УЗРГ Граната Ф-1 с запалом УЗРГ Принципиальная схема гранаты Ф-1 с запалом УЗРГ Принципиальная схема устройства запала УЗРГ

Граната Ф-1 обладает следующими тактико-техническими характеристиками.

  • Дальность броска: 35-40 м
  • Радиус поражения осколками: 5 м[3] 200 м - безопасное расстояние[4]
  • Время замедления запала: 3,2-4,5 сек[5][6]
  • Количество осколков до 300 шт.[7]

Граната Ф-1 относится к ручным противопехотным осколочным оборонительным гранатам дистанционного действия. Конструкция её оказалось настолько удачной, что без принципиальных изменений просуществовала до настоящего времени. Несколько изменялась и дорабатывалась с целью повышения надёжности эксплуатирования конструкция запала.

  • Ручная — доставляется к цели за счёт броска рукой солдата.
  • Противопехотная — предназначена для поражения живой силы противника.
  • Осколочная — поражение производится преимущественно с помощью осколков металлического корпуса гранаты.
  • Оборонительная — радиус разлёта осколков превышает среднюю дальность броска гранаты с помощью мышечной силы бойца, что обуславливает необходимость броска гранаты из укрытия во избежание поражения осколками своей же гранаты.
  • Дистанционного действия — подрыв гранаты происходит через некоторое время после броска (от 3.2 до 4.2 секунды)[5].

Подобно большинству противопехотных гранат, Ф-1 состоит из 3 основных частей[8].

  • Запал. Граната имеет универсальный запал УЗРГМ (или УЗРГ), подходящий также к гранатам РГ-41, РГ-42, РГД-5. Запал УЗРГМ отличается от УЗРГ изменениями в форме пусковой скобы и конструкции ударника, позволившими снизить частоту отказов оружия.
  • Взрывчатое вещество. Заряд взрывчатого вещества — 60 г тротила. Возможно снаряжение тринитрофенолом. Такие гранаты имеют увеличенную поражающую способность, но и срок хранения на складах жестко ограничен, по истечению граната представляет собой значительную опасность. Шашка ВВ изолируется от металла корпуса лаком, парафином или бумагой. Известны случаи снаряжения гранат пироксилиновыми смесями.
  • Металлическая оболочка. Внешне граната имеет овальный ребристый корпус из сталистого чугуна, профиль напоминает букву «Ж». Корпус — сложная отливка, льется в землю, возможно и кокильное литье (отсюда и форма). Изначально оребрение создавалось для образования при взрыве осколков определённого размера и массы, также оребрение выполняет эргономическую функцию, способствуя лучшему удержанию гранаты в руке. Впоследствии некоторыми исследователями были высказаны сомнения в эффективности подобной системы формирования осколков (чугун дробится на мелкие осколки независимо от формы корпуса). Нарезка корпуса облегчает привязывание гранаты к колышку. Общий вес гранаты с запалом — 600 г.

В состав запала УЗРГ входят, помимо непосредственно корпуса, следующие элементы:

  • Предохранительная чека, представляющая собой кольцо с двумя отрезками проволоки, которые, проходя через отверстия в корпусе запала, закрепляются разгибанием в отверстии с противоположной стороны запала и защищают чеку от случайного выпадения. При этом чека блокирует боёк, не давая ему ударить по капсюль-детонатору.
  • Ударник представляет собой металлический стержень, заострённый со стороны, направленной на капсюль, и имеющий выступ с противоположной стороны, которым он держится за спусковую скобу. Также к бойку крепится ударная пружина, обеспечивающая его удар по капсюлю.
  • Спусковой рычаг — изогнутая металлическая пластина, которая после удаления предохранительной чеки блокирует боёк в исходном положении. После того, как граната брошена, спусковая скоба выталкивается давлением пружины бойка, и тот бьёт по капсюлю, активируя его.
  • Капсюль-воспламенитель поджигает замедляющий фитиль, который, прогорая некоторое время, активирует непосредственно детонирующую смесь — происходит подрыв гранаты.
  • Замедлитель создаёт временной интервал между началом броска (момент высвобождения ударника) и подрывом гранаты. Данная особенность позволяла сократить дистанцию замедления до минимума и практически исключить обратный переброс гранаты противником в отличие от германских, например, образцов. В то же время в отличие от гранат с ударным взрывателем граната весьма безопасна в производстве и хранении, поставляется заводами в готовом к бою состоянии, чем выгодно отличается от последних, снаряжаемых обычно в войсковых мастерских.
  • Детонирующая смесь подрывает взрывчатое вещество гранаты[5].

Использование

Для применения гранаты необходимо разогнуть усики предохранительной чеки, взять гранату в правую руку так, чтобы пальцы прижимали рычаг к корпусу. Перед метанием гранаты, продев указательный палец левой руки в кольцо чеки, выдернуть её. Граната может продолжать оставаться в руке сколько угодно долго, пока не отпущен рычаг, ударник запала не может разбить капсюль (в принципе, если потребность в броске гранаты пропала, а чека не выброшена, ее можно (не отпуская рычаг!) вставить обратно; после загибания усиков чеки граната пригодна к нормальному хранению). После выбора момента броска и цели — бросить в цель гранату. В этот момент рычаг под воздействием пружины ударника повернётся, освобождая ударник, и отлетит в сторону. Ударник наколет капсюль и через 3,2 — 4,2 сек произойдет взрыв.

Граната предназначена для поражения живой силы и небронированной техники. Поражающими факторами являются непосредственное фугасное действие взрывчатки и осколки, формирующиеся при разрушении металлической оболочки гранаты[5][9].

Маркировка и хранение

Боевая граната окрашивается в зелёный цвет (от хаки до тёмно-зелёного). Учебно-имитационная граната окрашивается в чёрный цвет с двумя белыми (вертикальная и горизонтальная) полосами. Кроме того, она имеет в нижней части отверстие. Боевой запал окраски не имеет. У учебно-имитационного запала кольцо чеки и нижняя часть прижимного рычага окрашены в алый цвет.

Гранаты Ф-1 упаковываются в деревянные ящики по 20 штук. Запалы УЗРГМ хранятся в этом же ящике отдельно в двух металлических герметично запаянных банках (по 10 штук в банке). Вес ящика — 20 кг. Ящик комплектуется консервным ножом, предназначенным для открытия банки с запалами. Гранаты снаряжаются запалами непосредственно перед боем, при переводе из боевого положения запал изымается из гранаты и хранится отдельно.

Целью упаковки запалов в герметичную тару является обеспечение максимальной сохранности в течение всего времени хранения, предотвращение коррозии и окисления компонентов детонирующей смеси.

Боевое применение

Тактические особенности боевого применения

В условиях открытой местности эффективная дальность поражения противника при взрыве гранаты непосредственно фугасным действием боеприпаса составляет 3-5 метров. Радиус сплошного поражения живой силы осколками — 7 метров. Шансы на ранение осколками гранаты сохраняются на дистанции до 70-100 метров, но это утверждение верно только для крупных фрагментов оболочки. Чем более крупным является осколок, тем выше его потенциальная дальность поражения. Начальная скорость осколков гранаты составляет 700-720 метров в секунду; масса осколков в среднем 1-2 грамма, хотя встречаются как более крупные, так и более мелкие[9].

Особенности поражающих факторов гранат закономерно определяют области применения в современных конфликтах. Наибольшим эффектом гранаты обладают в помещениях и замкнутых пространствах. Это связано со следующими факторами. Во-первых, в относительно небольшом помещении, размерами до 30 метров, всё пространство находится в зоне поражения осколков, также осколки могут рикошетить от стен, потолка и пола, что опять же увеличивает шансы поражения противника, даже если он находится в укрытии. Во-вторых, фугасное действие гранаты в замкнутом помещении многократно усиливается, вызывая контузии, баротравму, дезориентируя противника, что позволяет, воспользовавшись моментом, проникнуть в помещение и воспользоваться другим оружием для его уничтожения[5][9].

Граната Ф-1 более эффективна по сравнению с наступательными гранатами при штурме замкнутых пространств и помещений, из-за более высокой массы она даёт больше количество осколков и обладает более выраженным фугасным действием, всё это позволяет с большей вероятностью выводить противника из строя[5][9].

Тактические особенности диверсионного применения

Также гранаты Ф-1 часто используются при постановке растяжек, это обусловлено количеством осколков, повышающим шансы на поражение противника, и надёжным запалом, которому не повредит длительное нахождение в неблагоприятных условиях перед тем, как ловушка сработает. В спецподразделениях гранату Ф-1 «дорабатывают», перед установкой в качестве растяжки, спиливают детонирующий заряд и убирают фитиль. Тем самым добиваясь практически мгновенного взрыва и лишая противника 3,2 — 4,5 сек. на спасение.

Применение в военных конфликтах

В начале Второй мировой войны корпуса гранат снаряжали вместо тротила имевшимися под рукой взрывчатыми веществами; поисковики находят в районе Санкт-Петербурга гранаты, снаряженные дымным порохом. Граната с такой начинкой вполне эффективна, хотя и менее надёжна.

Во время Великой Отечественной войны Ф-1 широко применялась на всех фронтах[10].

В конце 30-х и в начале 40-х годов XX века тактические наставления для пехотных частей рекомендовали Ф-1 в том числе и в качестве противотанкового средства. Несколько гранат плотно увязывались в мешок так, чтобы детонатор одной из них оставался снаружи, мешок бросался под гусеницы или колёса вражеской бронетехники с целью вывода из строя ходовой части. Впоследствии данный метод не получил широкого распространения из-за своей относительно низкой эффективности[11].

Состоит на вооружении

Граната Ф-1 состоит на вооружении во всех армиях стран СНГ, также она получила широкое распространение в странах Африки и Латинской Америки. Также существуют китайская и иранская копии.

Ф-1 в кино

В боевиках можно часто увидеть гранаты, подвешенные за кольцо предохранительной чеки на поясе или жилете. В реальности здравомыслящий человек так поступать не будет: во время боя приходится передвигаться по пересечённой местности, где высок риск зацепиться чем-нибудь за гранату и выдернуть из неё предохранительную чеку. После этого граната вполне закономерно взорвётся, скорее всего уничтожив бойца или как минимум демаскировав его. Во время боя гранаты находятся в гранатном подсумке или разгрузочном жилете, а при их отсутствии — в карманах одежды[8].

В художественных фильмах часто можно увидеть главного героя, эффектно выдёргивающего чеку гранаты зубами. В реальности в большинстве случаев подобное действие приведет к потере зубов. Это связано с тем, что для удаления предохранительной чеки требуется значительное физическое усилие: это сделано намеренно для предотвращения случайных подрывов гранат[8].

Во многих голливудских боевиках можно увидеть сопровождающие взрыв гранаты вспышку пламени и клубы дыма и услышать грохот взрыва. На самом деле подрыв гранаты на открытой местности — это резкий отрывистый хлопок, после которого остаётся редкое облачко серого дыма. Наблюдаемые в фильмах пиротехнические эффекты достигаются взрывом горючей смеси: например, дизельного топлива и небольшого заряда взрывчатки; это гораздо более безопасно и зрелищно[8].

Также во многих фильмах можно увидеть, как граната, падающая в группу людей, разбрасывает их в разные стороны, убивая большую их часть. На практике это далеко не так. При подрыве гранаты не образуется мощной взрывной волны: действительно, люди, находящиеся в радиусе 2-3 метров от места подрыва, получают баротравмы, контузии, зачастую они падают на землю, но никого не отбрасывает от места взрыва на десяток метров. Осколки же поражают только непосредственно близко стоящих к месту подрыва. Обладая небольшой массой и низкой проникающей способностью, подавляющее большинство осколков не способно пробить тело человека насквозь. На этом и основан принцип спасения товарищей путём накрытия гранаты своим телом[5][8].

В некоторых фильмах и многих иллюстрациях граната Ф-1 — чёрного цвета, что создает мнение о стандартности чёрной окраски гранаты. На самом же деле чёрная окраска означает что граната учебная или является муляжом, боевые гранаты окрашены в зелёный цвет.

Ф-1 в компьютерных играх

Благодаря своей многолетней истории и популярности по всему миру граната Ф-1 получила широкое распространение в игровой индустрии. В частности, её можно встретить в следующих играх.

Обучение бойцов

При поражении осколками гранаты велика доля случая: так, подрыв гранаты в непосредственной близости от бойца может только оглушить его; также известны случаи, когда одиночный осколок гранаты поражал бойца, находящегося в укрытии на дистанции 70-80 метров от места подрыва гранаты[5].

Для новобранцев метание гранаты часто представляет психологическую проблему: основываясь на представлениях, полученных из боевиков, они считают гранату оружием чудовищной разрушительной силы и испытывают панический страх, что приводит к глупым и абсурдным действиям, которые действительно могут представлять угрозу их жизни. Так, например, они могут метнуть вместо гранаты чеку, а гранату оставить в окопе; уронить активированную гранату себе под ноги и, будучи парализованными страхом, стоять, дожидаясь взрыва, вместо того, чтобы отбежать и залечь. Также важно соблюдать технику безопасности при метании гранат в зимнее время: граната при броске может зацепиться за торчащие части одежды и полететь в опасном для бойца направлении, или даже закатиться в рукав[5].

Криминальная роль

В 90-е годы «лимонка» использовалась наряду со всеми видами пехотного оружия в разборках многих ОПГ. Известен случай, когда в Тольятти во время очередной бандитской разборки одна из конфликтующих сторон при помощи четырёх «лимонок» полностью уничтожила другую.

Оценка проекта

В целом, данный образец противопехотной гранаты следует считать удачным. Ф-1 прошла проверку временем, имеет простое, надёжное устройство, технологична и проста в изготовлении, эффективно справляется с поставленными перед данным типом оружия задачами. Закономерно, что недостатки проекта вытекают из его достоинств.

Достоинства

Благодаря своей простой и надёжной конструкции граната Ф-1 состоит на вооружении уже около 70 лет без существенных изменений и, вероятно, ещё долго не будет снята с вооружения. Достоинства, обеспечивающие такой долгий срок службы, следующие:[12]

  • Корпус естественного дробления, из которого успешно формируются поражающие элементы даже при повреждениях металлической рубашки.
  • Дистанционный запал обладает относительно простой конструкцией и отличается высокой надежностью.
  • Цельнометаллический монолитный корпус прост в изготовлении и может быть изготовлен практически на любом промышленном предприятии, даже не специализированном. Материал корпуса — сталистый чугун — очень дешев.
  • Простота внутренней конструкции позволяет в условиях войны использовать вместо штатного тротила любую имеющуюся в распоряжении взрывчатку.
  • Мощь взрыва данной гранаты такова, что, будучи брошенной в колодец, буквально "выбрасывает" все в нем находящиеся предметы, включая воду.

Это свойство полезно при штурмах различных шахт и туннелей среднего диаметра: если противника, скрывающегося за поворотом, углом или иным препятствием на дистанции ближе 30 метров от взрыва, не заденут осколки, то его почти гарантированно убьёт резким пневматическим ударом, вызванным взрывной волной. Атакующему при этом запрещено находиться в туннеле, так как он сам может пострадать.

Недостатки

Недостатки данной гранаты обусловлены преимущественно устареванием её конструкции, а не недочётами при конструировании. К ним относятся:[12]

  • Рифление корпуса, имеющее в общем случайный характер, не может обеспечить формирование осколков удовлетворительной формы и оптимальное распределение их по массе (сама идея формирования осколков предсказуемого размера за счёт рифления корпуса оказалась неверной).
  • Дистанционный запал не приводит ко взрыву при попадании в цель, а срабатывает через некоторое время (это свойство любого дистанционного запала, а не только УЗРГ).
  • Граната относительно тяжёлая, что несколько снижает предельную дальность броска.

Литература

  • Шунков В. Н.  Оружие пехоты 1939—1945. — Минск: Харвест, 1999. — 624 с. — ISBN 985-433-803-7

Примечания

  1. 1 2 3 Журнал Коммерсантъ Власть. № 47(348) от 30 ноября 1999
  2. Анатомия армии. Веремеев Ю. Происхождение «лимонки»
  3. Инженерные боеприпасы (Разлет осколков) - razlet-osk.html
  4. Очень часто при описании этого типа боеприпасов указывается расстояние 200 м. Теоретически осколки гранаты могут улететь на такое расстояние, однако вероятность попадания этих осколков в цель стремится к нулю. Скорее всего, под дистанцией в 200 м понимается расстояние, на котором должен находиться наблюдатель для того, чтобы ни при каких условиях не получить ранение. В реальности о более-менее гарантированном поражении стоящего в рост человека можно говорить на дистанции не более 5—10 метров. На дистанциях более 50 м поражение человека крайне маловероятно.
  5. 1 2 3 4 5 6 7 8 9 Анатомия армии. Веремеев Ю. Советская оборонительная граната Ф-1
  6. Граната ручная противопехотная Ф-1
  7. Опасными считаются осколки массой не менее 2 г. Осколки меньшей массы, даже обладая большой скоростью, не в состоянии причинить сколь нибудь значительных повреждений. Таким образом, теоретически одна граната массой 540 г (масса заряда взрывчатого вещества 60 г) при идеальных условиях может дать до 270 осколков обладающих убойным действием. В реальности количество и масса осколков колеблются в очень больших пределах, и число убойных осколков не превышает 150—200. В случае, если граната взрывается на земле, число убойных осколков уменьшается примерно вдвое, так как осколки, уходящие в нижнюю полусферу, не представляют опасности.
  8. 1 2 3 4 5 ЛКИ. Ручные гранаты.
  9. 1 2 3 4 Анатомия армии. Веремеев Ю. Гранатная Арифметика
  10. Журнал «Братишка». Граната для войскового разведчика
  11. ВОВ-60. РПГ-40 — ручная противотанковая граната сист. Пузырёва
  12. 1 2 Граната Ф-1

Ссылки

dic.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
