ПАК ФА Т-50. Боевые возможности


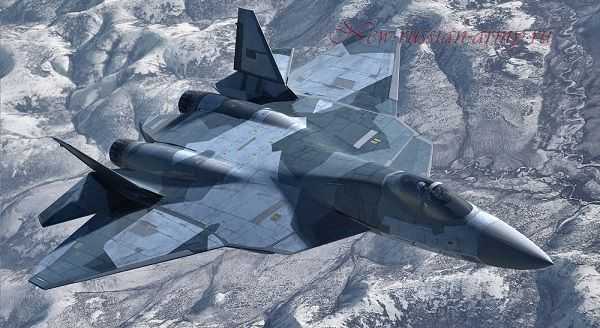

ПАК ФА Т-50 новейший тяжелый истребитель пятого поколения который должен поступить на вооружение армии РФ в 2016 году. Основным предназначением этой боевой машины является завоевание господства в воздухе и борьба с самолетами противника. В конструкции Т-50 использовались самые современные технологии, что делает его практически незаметным для системы ПВО противника. Самолет отличается высоким уровнем маневренности и в состоянии лететь на сверхзвуковой скорости без применения форсажа. Планер Т-50 изготовлен по стандартной аэродинамической схеме из специализированных композиционных материалов, которые позволяют существенно снизить вес самолета, а также его заметность.

Бронирование

Т-50 комплектуется бронированной одноместной кабиной, которая обеспечивает надежную защиту пилота от осколков и 30-миллиметровых снарядов. Фонарь кабины также обеспечивает защиту от осколков и снабжен специальным радиопоглощающим покрытием. В ПАК ФА устанавливает кресло с самой современной системой катапультирования, которая обеспечивает практически стопроцентную выживаемость пилота при повреждении самолета. В качестве защиты от ракет с тепловыми головками наведения на Т-50 устанавливается средства инфракрасного противодействия отстреливающие в автоматическом режиме тепловые ловушки.

Силовая установка

ПАК ФА комплектуется двумя силовыми установками марки АЛ-41Ф1 с управляемым вектором тяги, которые позволяют лететь на сверхзвуковой скорости без использования форсажа и обеспечивают скороподъемность 330 м/с. Максимальная скорость Т-50 составляет 2600 км/час, а практический потолок 20 километров, на одной полной заправки он может пролететь 5500 километров. Вес полной боевой нагрузки составляет 10000 килограммов. При совершении сложных маневров на больших скоростях на пилота действует максимальная перегрузка 10-11g.

Вооружение и РЛС

В качестве пушечного вооружения в Т-50 устанавливает модернизированная автоматическая пушка марки ГШ-30-1 калибра 30 миллиметров со скорострельностью 1500 выстрелов в минуту. Она в состоянии вести огонь бронебойно-трассирующими и осколочно-фугасно-зажигательными снарядами. Полный боекомплект составляет 150 снарядов.

Самолет обладает двумя внешними точками подвески и восемью внутренними на которые могут устанавливаться различные виды вооружения. Для борьбы с воздушными целями применяются ракеты «воздух-воздух» типа РВВ разной дальности. Для борьбы с наземными целями, такими как вражеские бункеры, мосты и взлетно-посадочные полосы используются корректируемые авиационные бомбы типа КАБ-500.

В ПАК ФА устанавливается модернизированная РЛС типа Н035 «Ирбис», которая в состоянии обнаруживать и идентифицировать цели на расстоянии до 400 километров.

Истребитель Т 50 Видео:

Узнай больше о современном вооружении

new-russian-army.ru

Истребитель пятого поколения Т-50 (ПАК-ФА)

Истребитель пятого поколения получил обозначение в КБ как  Т-50  (ПАК-ФА), что расшифровывается как Перспективный авиационный комплекс  фронтовой авиации.
Разрабатывается  подразделением Объединённой авиастроительной корпорации — ОКБ Сухого, где он проходит под обозначением Т-50.

F-22 Raptor истребитель пятого поколения, один из наиболее вероятных противников Т-50 (ПАК-ФА).

Лучшие моменты из всех видео с участием истребителя T-50 PAK FA , фигуры высшего пилотажа, показательные выступления, лучшее качество видео какое только смог найти. Ну и немного нарезал, для зрелищности. Спасибо Conter MC 13 за композицию Портал В Третий (Dj PEX Prod).

Истребитель пятого поколения Т-50 (ПАК-ФА)

Первый полёт опытный  прототип  совершил 29 января 2010 г . длительностью около 45 минут.  На данный момент известно о четырёх прототипах  истребитель пятого поколения Т-50 (ПАК-ФА) в общей сложности они совершили более 120 полетов.

пятое поколение перспективный авиационный комплекс фронтовой авиации

В начале 2012 году к летным испытаниям присоединится пятый прототип самолета истребитель пятого поколения Т-50 (ПАК-ФА) .

Российский истребитель пятого поколения Т-50 ПАК-ФА в анфас фото

Первые два прототипа истребитель пятого поколения Т-50 (ПАК-ФА)  наматывают лётные часы  на аэродроме Летно-исследовательского института имени Громова в Жуковском.

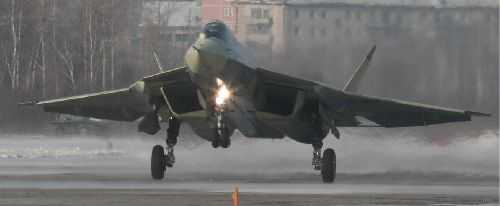

рулёжка T-50 (PAK-FA)взлёт Российского истребителя пятого поколения PAK-FAT-50 (PAK-FA) на взлёте фото

Впервые свои пилотажные возможности, перспективный авиа комплекс фронтовой авиации — истребитель пятого поколения Т-50 (ПАК-ФА), широкой публике показал  на авиасалоне в Жуковском МАКС 2011.

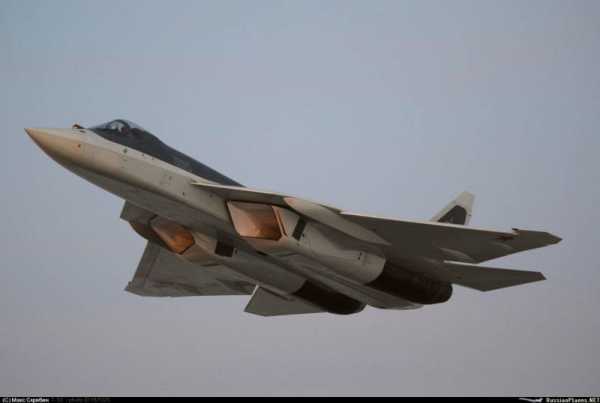

ИСТРЕБИТЕЛЬ ПЯТОГО ПОКОЛЕНИЯ ПАК-ФА Т-50 T-50 PAK-FA хороший ракурс

Ну и как планируется  в 2013 году будет поставлена установочная партия или мелкосерийное производство самолётов это типа для испытания вооружений.

По условиям соглашения с Министерством обороны России, компания «Сухой», разрабатывающая Т-50 (ПАК-ФА) , должна будет поставить первые десять Т-50 Липецкому центру боевого применения и переучивания летного состава, где будет продолжена программа испытаний. В настоящее время российское военное ведомство планирует приобрести 60 истребителей Т-50, не считая самолетов опытной партии. Потребность ВВС России в самолетах типа Т-50 оценивается в 150 единиц.

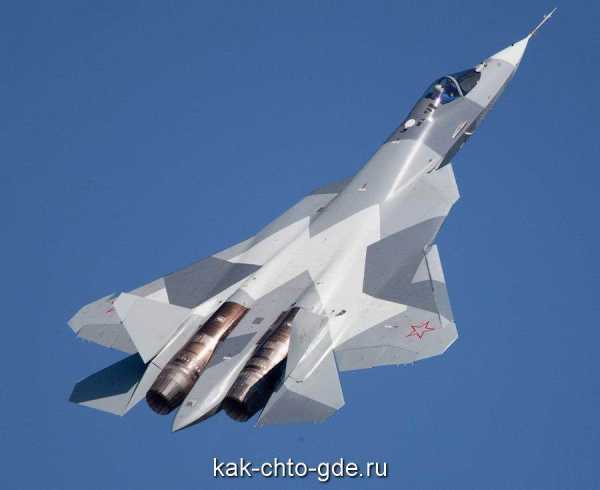

РОССИЙСКИЙ ИСТРЕБИТЕЛЬ ПЯТОГО ПОКОЛЕНИЯ ПАК-ФА Т-50

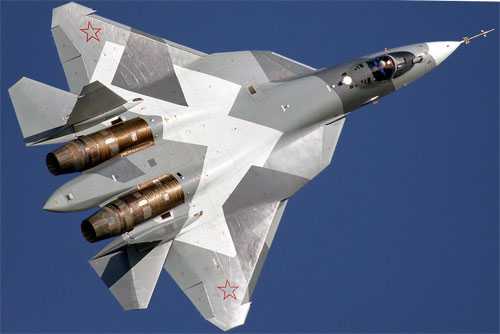

Ещё красивое фото.

Истребитель пятого поколения

Для экспортных поставок на базе ПАК ФА совместно с Индией создаётся экспортная модификация самолёта, получившая обозначение FGFA (Fifth Generation Fighter Aircraft — истребитель пятого поколения).

Fifth Generation Fighter Aircraft

Наиболее вероятный соперник способный тягаться с Т-50 (ПАК-ФА), это F-22 Raptor истребитель пятого поколения.

 F-22 «Raptor»— многоцелевой истребитель пятого поколения, разработанный компаниями Lockheed Martin, Boeing и General Dynamics.

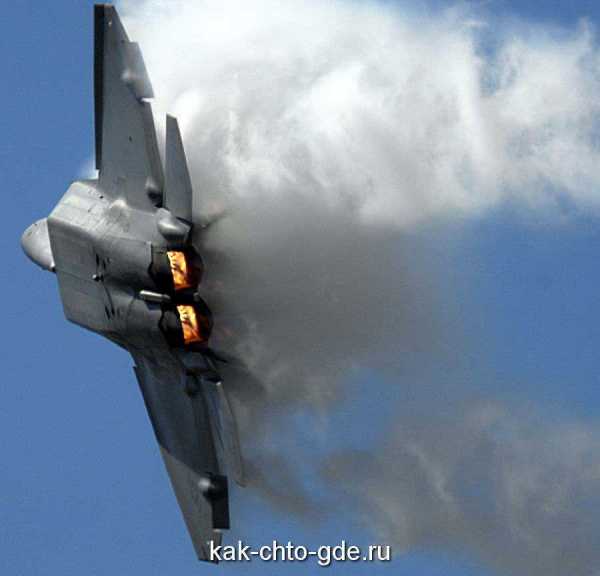

Истребитель пятого поколения F-22 Raptor

Сравнительные размеры  T-50 (PAK-FA) с СУ 27.

CY 27 vs T-50 (PAK-FA), а вот догоню, здесь видны сравнительные размеры

Необходимо отметить, ДЛЯ ЛЮБИТЕЛЕЙ ПОСПОРИТЬ какой самолёт лучше, ответ убийственно краток. Тот который стоит на вооружении, а единственный стоящий на вооружении истребитель пятого поколения, это американский «Raptor».

Если бы война началась сию минуту, у кого было бы превосходство в воздухе?

 А теперь едем дальше:  Американский  истребитель пятого поколения F-22 Raptoг

снят с производства в 2011 году,(а везде ПАК ФА сравнивают именно с F-22) за время производства с 1997 года по  2012 год было выпущено 195 машин, из них 187 истребителей переданы ВВС США. Конгресс США отказался от  закупок  истребителя  F-22 «Raptor», в пользу увеличения расходов по программе для интенсивной  разработки нового многоцелевого истребителя F-35.

ударный многоцелевой истребитель пятого поколения f35

Вторая американская машина нового поколения – F-35, в настоящее время проходящая испытания, сталкивается с проблемами другого рода: США попытались создать «дешевый истребитель» пятого поколения, который обладал бы теми же возможностями, что и более дорогой F-22, но в несколько урезанном варианте – меньший боезапас, несколько меньшая дальность и скорость полета, меньшие возможности РЛС, и так далее.

На поверку совместить эти требования в одной машине оказалось очень сложно. Стоимость F-35 переваливает за 150 миллионов долларов, в 2 раза больше первоначальных планов,  а достичь ряда возможностей F-22, например  бес форсажной сверхзвуковой скорости, на F-35 пока не получается.

Так же разработки Истребитель пятого поколения «Черный орёл» (Black Eagle) под названием J-20 ведутся в КИТАЕ.

J-20  истребитель пятого поколения, это первый военный самолет, созданный в  Китае, у которого нет прямого прототипа.

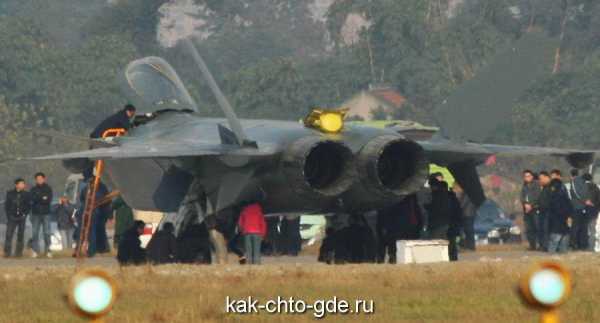

многоцелевой истребитель пятого поколения J-20 «Черный орёл»

Практически вся информация о нашем  истребитель пятого поколения Т-50 (ПАК-ФА) является секретной.

Но сначала стопроцентные факты.

Способен летать на сверхзвуковых скоростях, без включения форсажа. около 2500 км в час, предыдущее поколение истребителей около 900 км, кратковременно на форсаже на скорости сверхзвука.

Стоимость одного часа полёта СУ 27 составляет  около 10000 долларов, а час полета истребителя F-22 «Raptor» обходится бюджету США почти в 40 тысяч долларов, из тех задания стоимость полёта истребитель пятого поколения Т-50 (ПАК-ФА) должна быть доведена до 1500 долларов.

Половину стоимости разработки Т-50 (ПАК-ФА), оплатила Индия и планирует закупить 250 Т-50 (ПАК-ФА).

 Продажа F-22 «Raptor» другим странам запрещена законодательством.

Су 30 на радаре виден как металлический объект 5,4 кв.метра. то Т-50 (ПАК-ФА) в 40 раз меньше.

Т-50 (ПАК-ФА), может быть бомбардировщиком и штурмовиком, способен уничтожать любые цели как на земле, так и в воздухе.

Т-50 (ПАК-ФА) способен сопровождать 60 целей одновременно, и обстреливать около 20 из них.

На нём установлена система автоматического распознавания целей, система сама распознаёт врага, и выбирает самые опасные мишени, пилот даёт команду на её уничтожение.

Т-50 (ПАК-ФА) полностью автоматизирован, во внештатных ситуациях может обойтись без пилота.

Подан патент на конструкцию прототипа истребителя пятого поколения Т-50 ПАК ФА, поданного в адрес Федеральной службы по интеллектуальной собственности, патентам и товарным знакам, датированного 28 июля 2010 года и опубликованного 27 января 2012 года.

Формула изобретения

  1. Самолет интегральной аэродинамической компоновки, содержащий фюзеляж, крыло, консоли которого плавно сопряжены с фюзеляжем, горизонтальное и вертикальное оперение, двух двигательную силовую установку, отличающийся тем, что фюзеляж снабжен наплывом, расположенным над входом в воздухозаборники двигателей и включающим управляемые поворотные части, средняя часть фюзеляжа выполнена уплощенной и образована в продольном отношении набором аэродинамических профилей, мотогондолы двигателей разнесены друг от друга по горизонтали, а оси двигателей ориентированы под острым углом к плоскости симметрии самолета по направлению полета.
  2. Самолет по п.1, отличающийся тем, что вертикальное оперение выполнено цельноповоротным с возможностью синфазного и дифференциального отклонения.
  3. Самолет по п.2, отличающийся тем, что цельноповоротное вертикальное оперение установлено на пилонах, расположенных на боковых хвостовых балках фюзеляжа, при этом на фронтальной части пилонов расположены воздухозаборники продува мотоотсеков и теплообменников системы кондиционирования.
  4. Самолет по п.1, отличающийся тем, что горизонтальное оперение выполнено цельноповоротным с возможностью синфазного и дифференциального отклонения.
  5. Самолет по п.1, отличающийся тем, что реактивные сопла двигателей выполнены с возможностью синфазного и дифференциального отклонения.
  6. Самолет по п.1, отличающийся тем, что входы воздухозаборников двигателей расположены по бокам носовой части фюзеляжа за кабиной экипажа, при этом нижняя кромка входов воздухозаборников двигателей расположена ниже обводов фюзеляжа.
  7. Самолет по п.1, отличающийся тем, что входы воздухозаборников двигателей выполнены скошенными в двух плоскостях — относительно вертикальных продольной и поперечной плоскостей самолета.
  8. Самолет по п.1, отличающийся тем, что плоскости хорд консолей цельноповоротного вертикального оперения отклонены от вертикальной плоскости на острый угол.
  9. Самолет по п.1, отличающийся тем, что передние кромки поворотной части наплыва, консолей крыла и горизонтального оперения выполнены параллельными друг другу.
  10. Самолет по п.1, отличающийся тем, что задние кромки крыла и горизонтального оперения выполнены параллельными друг другу.

сравнительные характеристики самолетов 5 поколения

  • 1 — фюзеляж,  2 — наплыв фюзеляжа,  3 — консоли крыла,  4 — консоли цельноповоротного вертикального оперения (ЦПГО),
  • 5 — консоли цельноповоротного горизонтального оперения (ЦПВО), 6 — мотогондолы двигателей,  7 — воздухозаборники двигателей,
  • 8 — управляемые поворотные части наплыва фюзеляжа, 9 — поворотные носки крыла, 10 — элероны, 11 — флаппероны,
  • 12-пилон ЦПВО,  13 — воздухозаборники продува мотоотсеков и теплообменников системы кондиционирования,
  • 14 — поворотные реактивные сопла двигателей,  15 — срезы реактивных поворотных сопел двигателей,
  • 16 — оси вращения поворотных сопел двигателей,  17 — плоскости вращения поворотных сопел двигателей.

Напоследок ряд интересных фотографий.

Звонок с земли по мобиле PAK-FA

Истребитель -дирижабль.

То ли истребитель то ли дерижабль

Скачать обои : <<Истребитель пятого поколения  Т-50 (ПАК-ФА)>>.

Обои разрешением 1920*1200

Скачиваем, щёлкаем по плюсу, картинка увеличивается, правой кнопкой и ищем пункт  сделать фоновым рисунком.

НАСЛАЖДАЕМСЯ.

Картинка для обоев T-50 (PAK-FA)

Предположительные технические характеристики.

  • Экипаж: 1 человек
  • Длина: 19,4 м
  • Размах крыла: 14 м
  • Размах заднего ГО: 10,8 м
  • Высота: 4,8 м
  • Площадь крыла: 90 м²
  • Угол стреловидности:
  • по передней кромке:
  • поворотной части: 78°
  • остальной: 48°
  • по задней кромке: −14°
  • База шасси: 6 м
  • Колея шасси: 5 м

Вид T-50 (PAK-FA) с разных ракурсов

  • Масса:
  • пустого: 18500 кг
  • нормальная взлётная масса:
  • с 63 % топлива: 26510 кг
  • со 100 % топлива: 30610 кг
  • максимальная взлётная масса: 37000 кг
  • Масса топлива: 11100 кг
  • Нагрузка на крыло:
  • при максимальной взлётной массе: 394 кг/м²
  • при нормальной взлётной массе:
  • с 63 % топлива: 294 кг/м²
  • со 100 % топлива: 330 кг/м²

турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги

  • Двигатель:
  • Тип двигателя: турбореактивный двухконтурный с форсажной камерой и управляемым вектором тяги
  • Модель: «АЛ-41Ф1»
  • Тяга:
  • максимальная: 2 × 8800 (около 10900 на «Изделии 129») кгс
  • на форсаже: 2 × 15000 (около 18000 на «Изделии 129») кгс
  • Масса двигателя: 1350 кг
  • Управление вектором тяги:
  • Углы отклонения вектора тяги: ±20° в плоскости
  • Скорость отклонения вектора тяги: 60 °/с
  • Тяговооружённость:
  • при нормальной взлётной массе:
  • с 63 % топлива: 1,13 (~1,36 с «Изделием 129») кгс/кг
  • cо 100 % топлива: 0,98 (~1,17 с «Изделием 129») кгс/кг
  • при максимальной взлётной массе: 0,85 (~1,01 с «Изделием 129») кгс/кг

Лётные характеристики

Предельная скорость на высоте: 2125—2600 км/ч (2,0—2,45 М)
Максимальная бес форсажная скорость: 1300—2100 км/ч (1,1—2,0 М)
Практическая дальность:
на крейсерской скорости:
с 63 % топлива: 2700 км
со 100 % топлива: 4300 км
с 2 ПТБ: 5500 км
на бес форсажной сверхзвуковой скорости:
с 63 % топлива: 1200 км
со 100 % топлива: 2000 км
Продолжительность полёта: до 5,8 ч
Практический потолок: 20000 м
Скороподъёмность: 350 м/с
Длина разбега/пробега: 350 м
Максимальная эксплуатационная перегрузка: + 10—11 g
ЭПР: по данным различных источников от 0,005 до 0,3 м²

 Вооружение

  • Пушечное: 30 мм встроенная пушка (модернизированная ГШ-30-1, темп стрельбы и энергия отдачи сохранились)
  • Боевая нагрузка:1310—10000 кг
  • для воздушного боя, в отсеках вооружения: 1620 кг (8 × РВВ-СД + 2 × РВВ-МД)
  • против наземных целей, в отсеках вооружения: 4220 кг (8 × КАБ-500 + 2 × РВВ-МД)
  • Ракеты и бомбы будут располагаться на 16 точках подвески
  • внутренние: 8 или 10
  • внешние: 8 — под крыльями
  • Во внутренних бомбоотсеках будут использоваться новые управляемые ракеты класса «воздух-воздух» малой дальности РВВ-МД, средней дальности РВВ-СД (Изделие 180) и большой дальности РВВ-
  • БД (Изделие 180-БД). Отличия новых ракет от предшественников заключаются в повышенной дальности, чувствительности, помехозащищённости и возможности обнаружения и захвата цели во
  • время автономного полёта, что позволяет производить быстрый пуск из внутренних отсеков вооружений. Также, вероятно, будут использоваться ракеты класса «воздух-воздух» КС-172 на внешних
  • узлах подвески. Всего для нового истребителя разрабатывается вооружение 14 типов, включая ракеты «воздух-воздух» малой, средней, большой и сверхбольшой дальности, управляемые ракеты
  • «воздух-поверхность» различного назначения, а также корректируемые авиабомбы.

Характеристики:  РЛС Н035 Ирбис:

  • Обнаружение и сопровождение 4 наземные + 30 воздушных
  • Одновременный обстрел: 8
  • Дальность обнаружения целей:
  • с ЭПР 3 м² до 400 км
  • с ЭПР 1 м² до 300 км
  • с ЭПР 0,5 м² до 240 км
  • с ЭПР 0,1м² до 165 км
  • с ЭПР 0,01м² до 90 км
  • Углы обзора: 240° (±120°)
  • Мощность: 5000 Вт

toparmy.ru

И снова о противостоянии Т-50 ПАК ФА с «Раптором». Упущенные «National Interest» детали

Пятый прототип малозаметного сверхманевренного многоцелевого истребителя 5-го поколения ПАК ФА — Т-50-5Р. Машина получила один из красивейших камуфляжей в ВКС России «Акула»

С момента первого полёта опытного образца российского сверхманевренного многоцелевого истребителя 5-го поколения Т-50-1 ПАК-ФА, 29 января 2010 года, прошло более шести с половиной лет. За это время в сети можно было встретить тысячи дискуссий среди любителей боевой авиации и специалистов относительно боевых качеств этой великолепной машины в противостоянии с лучшим серийным истребителем 5-го поколения ВВС — F-22A «Raptor», тремя модификациями самого известного и популярного на западе перспективного тактического истребителя F-35A/B/C, а также различными истребителями переходного поколения , производимыми западноевропейскими аэрокосмическими корпорациями. Было чётко определено, что над всеми машинами поколения «4++» («Рафаль», EF-2000 «Typhoon», JAS-39NG, «Супер Хорнет», F-15SE и т.д.) Т-50 ПАК ФА будет одерживать неоспоримое превосходство в сверхдальнем, дальнем и ближнем воздушных боях.

Подобная ситуация будет складываться и с американскими строевыми и экспортными F-35, даже при условии их оснащения дальнобойными управляемыми ракетами «воздух-воздух» (УРВВ) AIM-120D. Правда, благодаря значительно меньшей радиолокационной заметности «Лайтнинга», происходить это будет на значительно меньшем (в 1,5 — 2 раза) расстоянии, чем с машинами переходного поколения. Лайтнинг с ЭПР 0,15 — 0,2 м2 будет обнаружен бортовой РЛС Н036-01-1 на расстоянии 175 — 200 км, откуда может начинаться атака с использованием ракет РВВ-БД («изделие 610М»), а также более приспособленных для этого высокоманевренных ракет с прямоточным воздушно-реактивным двигателем, известных как «изделие 180-ПД». РЛС AN/APG-81, установленная на F-35A, сможет обнаружить ПАК ФА с ЭПР менее 0,3 м2 на дальности от 120 до 140 км, так что применять дальнобойные AMRAAMы придётся не по данным радиолокационной станции, а по информации системы предупреждения об облучении, что подчёркивает отставание от российского перспективного авиационного комплекса.

Но по-прежнему горячие споры продолжаются по поводу вероятных боёв Т-50 с F-22A. На «Рапторе» и РЛС в разы мощнее, чем у F-35A, и помехозащищённость у неё повыше будет. А что до радиолокационной заметности (ЭПР), то она не превышает 0,05 — 0,07. Аналогично Т-50, «Раптор» оснащён двухдвигательной силовой установкой с ОВТ и является сверхманевренным истребителем. Это является отличной почвой для продолжения моделирования воздушного противостояния двух лучших в мире истребителей.

МНЕНИЕ НЕКОТОРЫХ ЗАПАДНЫХ СМИ СТАНОВИТСЯ БОЛЕЕ ОБЪЕКТИВНЫМ

Так, 16 сентября 2016 года, очередное краткое сравнение двух авиационных комплексов 5-го поколения опубликовало интернет-издание известнейшего журнала «The National Interest». Здесь была донесена абсолютно взвешенная позиция, где Т-50 был представлен в качестве равного перед «Раптором» истребителя следующего поколения. В своей статье «TNI» отметили РФ и КНР в качестве действующих мировых лидеров по разработке и производству лучших образцов истребительной авиации в мире. Несмотря на краткость аналитического обзора, Никсоновский центр (так часто называют «The National Interest») очень грамотно подошёл к сравнению двух лучших истребителей 5-го поколения, указав их основные преимущества и недостатки, выраженные конструктивными различиями.

Так, по важнейшему для истребителей 5-го поколения критерию — эффективной поверхности рассеяния (ЭПР), автор обзора отдал большее предпочтение американскому F-22A, указав что при создании «Раптора» огромное внимание уделялось всеракурсному снижению его радиолокационной сигнатуры, в то время как «ОКБ Сухого» сосредоточило усилия на снижении радиолокационной заметности передней полусферы (проекции) нашего истребителя. Такой вывод полностью соответствует действительности. У обоих истребителей все элементы конструкции планера передней проекции представляют собой наклонные плоскости без прямых углов с нанесённым радиопоглощающим покрытием. Носовая часть фюзеляжа имеет многогранное сечение как с двумя острыми боковыми рёбрами, так и со скруглениями в нижней её части для максимально возможного отведения электромагнитного излучения РЛС противника. Полотна РЛС с активной ФАР Н036-01-1 (Ш-121) и AN/APG-77 имеют некоторый наклон в сторону верхней полусферы (у AN/APG-77 около 15 градусов) для дополнительного снижения ЭПР, но с некоторой потерей собственных энергетических и дальностных возможностей при работе по целям с принижением относительно носителя. Правда данный наклон способен хорошо снизить ЭПР лишь против тех радиолокационных комплексов наземного или воздушного базирования, которые находятся относительно носителя с принижением в несколько километров, а также на небольшой дальности в три -пять десятков километров. Против высокопотенциальных радаров, расположенных ближе к радиогоризонту (на удалении 250—300 км), 15 градусов наклона полотна (4-6% уменьшения ЭПР) не сыграют большой роли.

Беспереплётный фонарь кабины пилота F-22A имеет немного лучшие показатели малозаметности, чем обрамлённый одной «полосой» фонарь Т-50. Тем не менее, несмотря на большую площадь плана машины, площадь миделевого сечения нашего истребителя всего на 2,3% превышает показатель «Раптора» (9,47 против 9,25 м2), что говорит о достаточной компактности фюзеляжа машины с минимальным количеством внутренних объёмов. Естественно, на достойном уровне остаётся и радиолокационная сигнатура Т-50 ПАК ФА, немного превышающая показатели «Раптора». Единственными деталями, способными плохо сказаться на эффективной отражающей поверхности, являются: фонарь с одним переплётом, а также турель оптико-электронного прицельного комплекса ОЛС-50М.

Эти вопросы также вполне разрешимы: во время выполнения боевой операции по целеуказанию в режиме полного радиомолчания, турель ОЛПК может быть развёрнута в сторону фонаря кабины пилота, а задняя её часть будет выполняться из радиопоглощающих материалов, переплёт из конструкции фонаря также может быть благополучно убран. Но если с радиолокационной заметностью передней проекции всё предельно ясно, то задняя полусфера самолёта вызывает очень много вопросов, все из которых решить вряд ли удастся.

Как говорилось немного ранее, аэродинамически идеальный планер Т-50 имеет минимально возможную площадь миделевого сечения, что объясняется традиционной для всех «Сушек» конструкцией фюзеляжа, где между двумя воздухозаборниками и мотогондолами находится пространство шириной около 1,5 м, внутренняя образующая этого зазора формирует несущую поверхность площадью в несколько квадратных метров, благодаря чему подъёмная сила машин семейства возрастает. Улучшаются возможности полёта с большими углами атаки, а также угловая скорость разворота. Также, по сравнению с другими двугдвигательными истребителями (F/A-18E/F, F-22A «Raptor»), возрастает живучесть Т-50 в случае повреждения одного из двигателей. Но имеет такая конструкция и недостаток.

Связан он с практически «открытой» архитектурой силовой установки. Двигатели F-22A «Pratt & Whitney F119-PW-100», как известно, скрыты в глубине конструкции хвостовой части фюзеляжа. У Т-50 двигатели разнесены в отдельных мотогондолах, каждая из которых выделяется на фоне хвостовой части истребителя словно огромная «свеча». Судя по фотографиям, мотогондолы не покрыты слоями радиопоглощающих материалов, а внутренние пространства между мотогондолами и турбинами двигателей АЛ-41Ф не имеют теплопоглощающих материалов и воздушных каналов системы охлаждения для снижения инфракрасной заметности истребителя. Мотогондолы Т-50 ПАК ФА, по общей площади незащищённых от радиолокаторов и инфракрасных оптико-электронных средств противника участков, примерно в 3-5 раз превосходят угловатые обводы компактных мотогондол «Раптора» с плоскими соплами. Имеем результат: открытая конструкция силовой установки Т-50 доводит ЭПР до 0,5 — 0,8 м2 при облучении РЛС противника с задней полусферы. Кроме того, быстро нагревающиеся мотогондолы Т-50 ПАК ФА, особенно на форсажных режимах работы, позволяют оптико-электронным комплексам истребителей противника обнаруживать нашу машину на расстоянии примерно до 100 км (при обзоре в профиль, либо в заднюю полусферу), в переднюю полусферу ИК-датчики обнаружат наш Т-50 не дальше 40-50 км. У «Раптора» эти цифры будут в несколько раз меньше.

Да и что тут говорить, Т-50 ПАК ФА создавался для одержания победы над противником, находящимся в ППС во время дальнего воздушного боя, а также для сверхманевренного ближнего воздушного боя, где сниженная радиолокационная и инфракрасная сигнатуры не будут играть большого значения. Весь упор делался на сохранении уникальных лётно-технических характеристик, присущих всем изделиям «ОКБ Сухого», снижении ЭПР передней проекции для скрытного сближения с вражеской авиацией, а также на оснащении нового перспективного авиационного комплекса на голову превосходящими противника радиотехническими средствами. Именно в этом вопросе и показали свою некомпетентность авторы «The National Interest».

БОЛЬШЕЕ СУММАРНОЕ ТЕХНОЛОГИЧЕСКОЕ СОВЕРШЕНСТВО Т-50 ПЕРЕД «РАПТОРОМ» ОЧЕВИДНО, ЧТО НА ЗАПАДЕ ПЫТАЮТСЯ ВСЯЧЕСКИ СКРЫТЬ

В своей статье они утверждают, что бортовое радиоэлектронное оборудование Т-50 и F-22A обладает схожими параметрами. Любого сведущего человека может просто «передёрнуть» от подобных высказываний. Во-первых, разработанный более 25 лет назад YF-22, прошедший модернизационный путь от версии F-22A Block 20 Increment 2 до версии Block 35 Increment 3.2B (Milestone-C), хоть и получил последние версии программного обеспечения для управления различными режимами БРЛС AN/APG-77, а также интеграции новейших типов высокоточного вооружения, всё равно продолжает качественно уступать в этом плане Т-50 ПАК ФА.

Дело в том, что элементная база и энергетические возможности бортовой РЛС Ш-121 гораздо новей, нежели электронная база американских AN/APG-77. Дальность обнаружения цели типа «крылатая ракета» (ЭПР 0,1 м2) для нашей станции составляет 165 — 170 км, для американской — порядка 115 км. Разрекламированный американцами режим LPI (с «низкой возможностью перехвата»), при котором AN/APG-77 излучает широкополосный шумоподобный сканирующий сигнал с псевдослучайной перестройкой рабочей частоты, было невозможно вычислить с помощью устаревшей системы предупреждения об облучении СПО-15ЛМ «Берёза», где за информирование пилота отвечал простой индикаторный блок с возможностью сопровождения всего 1 обнаруженного радиолокационного комплекса и классификации 6 типов РЛС. Простой алгоритм работы приёмо-вычислительного устройства «Берёзы» не мог определить излучение типа LPI. Более совершенная СПО типа Л-150-35, установленная на Су-35С, а также её более продвинутый аналог, входящий в состав БРЭО Т-50 вместо лампочных индикаторных панелей, используют для отображения всей информации ЖК МФИ на приборной панели пилотов, благодаря чему пилот может быть осведомлён не только о классе облучающей РЛС, но имеет возможность идентифицировать её. Количество типов РЛС, загруженных в цифровой накопительный банк, составляет 1024 единицы (вместо 6 у «Берёзы»).

Модернизированные системы предупреждения об облучении типа Л-150 обладают возможностями целеуказания по радиолокационным обнаружителям и МРЛС зенитно-ракетных комплексов для противорадиолокационных ракет, а также по радиоизлучающим воздушным целям для ракет РВВ-СД/БД. Благодаря этому системы Л-150 принято называть станциями непосредственной радиотехнической разведки (СНРТР). Похожими характеристиками обладает и американская СПО AN/ALR-94, установленная на F-22A. Штатовский образец имеет более 30 пассивных антенных датчиков, установленных в различных участках планера «Раптора»; работают они в L, VHF, UHF, S, G, X, Ka и Ku-диапазонах. Согласитесь, — система продвинутая, и обеспечивает всеракурсную пеленгацию радиоизлучающих целей с возможностью целеуказания ракетам AIM-120D и высокоточному оружию класса «воздух-земля/корабль» начиная с расстояния 200 км. На ПАК ФА пассивных датчиков СПО не так много, зато присутствует козырь-концепция XXI века.

На фото главная бортовая РЛС перспективного малозаметного истребителя Т-50 ПАК ФА — Н036 «Белка», также известная под шифром Ш-121. Приёмо-передающие модули активной фазированной антенной решётки изготовлены из самого качественного прямозонного полупроводника — нитрида галлия (GaN). В сравнении с арсенидом галлия, данное вещество имеет более высокую стойкость к повышенным температурам и механическим нагрузкам. «Белка» управляется наиболее мощной БЦВМ Н036УВС, аппаратная и программная части которой на порядки совершенней и производительней тех, которые установлены на большую часть авиапарка F-22A «Raptor»

Представляют её дополнительные 4 радиолокатора комплекса Н036 (Ш-121). Первые 2 сантиметровых радиолокатора (Н036Б и Н036Б-01)Х-диапазона расположены сразу за основной антенной решёткой в носовой части фюзеляжа. Они в полной мере обеспечивают сопровождение целей, находящихся в боковых полусферах от Т-50, и позволяют пилоту обстреливать ракетами РВВ-МД цели по принципу «через плечо» даже без ОЛС-50М и нашлемной системы целеуказания. Дальность действия этих РЛС по типовым целям может доходить до 50—70 км. Вторые 2 РЛС (Н036Л и Н036Л-01) работают в дециметровом L-диапазоне. Они установлены в носках крыла и предназначены для обнаружения, сопровождения и госопознавания воздушных объектов. Кроме того, РЛС L-диапазон имеют отличные возможности по картографированию рельефа местности с обнаружением даже небольших радиоконтрастных наземных объектов. РЛС Н036Л/Л-01, теоретически, могут быть отличным средством для полётов в режиме следования рельефу местности с одновременным слежением за морской/земной поверхностями и ближним воздушным пространством. Основная БРЛС Н036-01-1 при этом может не задействоваться, что будет держать воздушные средства разведки противника в заблуждении о типе летательного аппарата до самого последнего момента. Незаменимы эти РЛС при полётах на малой высоте в сложных метеоусловиях, когда бортовые и контейнерные оптико-электронные комплексы имеют низкую эффективность. У F-22A подобных средств на борту не наблюдается, а БРЛС AN/APG-77 в боковые полусферы «заглядывать» не может: сектор обзора по азимуту составляет порядка 120 градусов.

Впору напомнить и о заднем радиопрозрачном контейнере Т-50, в котором по образу и подобию Су-34 может устанавливаться уже 6-я по счёту бортовая радиолокационная станция для работы в задней полусфере. Судя по размеру радиопрозрачного «пятна» на хвостовом контейнере, здесь установлена малогабаритная дециметровая РЛС с АФАР «Копьё-ДЛ». Используется она в качестве станции обнаружения атакующих в хвостовую часть ракет противника. Крупные ЗУР могут быть обнаружены на расстоянии 6 км, ракеты типа AIM-120C — с 5 км, зенитные управляемые ракеты типа FIM-92 («Stinger») — с 4 км. Истребители обнаруживаются с 7-16 км в зависимости от типа и ЭПР.

«Копьё-ДЛ» реализует в одном истребителе просто огромные возможности по ведению ближнего воздушного боя и обороны от приближающихся ракет противника. При наличии на подвесках сверхманевренных ракет БВБ Р-73РМД-2 или РВВ-МД, Т-50 может уничтожать любое потенциальное средство воздушного нападения, находящееся позади самолёта: весь процесс будет реализован лишь с помощью «Копья». По неофициальной информации, интерцепторное газодинамическое управление ракетами Р-73РМД-2 и РВВ-МД даёт возможность маневрировать с перегрузками до 65 ед, а поэтому перехвачены могут быть даже зенитные ракеты, совершающие манёвр с перегрузкой до 20G.

Если говорить более точным языком, радиотехнический облик российского Т-50 ПАК ФА в несколько раз превосходит официально известные качества радиолокационного оборудования американского F-22A, информацией о чём полностью пренебрегли в TNI.

Забыли упомянуть и об отсутствии у американского истребителя 5-го поколения оптико-локационного прицельного комплекса (ОЛПК), необходимого для скрытного самостоятельного ведения воздушных боёв средней и малой дальности без внешнего целеуказания, когда радары истребителей противника и комплексы РЭП также отключены. «Раптор» в подобной ситуации окажется в просто губительном положении, из которого смогли бы легко выйти пилоты обыкновенных МиГ-29СМТ или Су-27, оснащённых оптико-электронными прицельно-навигационными комплексами первых поколений. На перспективном авиационном комплексе Т-50 будет стоять гораздо более продвинутая ОЛС-50М, которая легко обнаружит F-22A «Raptor» на расстоянии 35 км в переднюю полусферу, если же американец развернётся относительно Т-50 боковыми, а также нижней и верхней проекциями, — дальность пеленгования увеличится с 35 до 60 — 80 км: «Раптор» окажется «как на ладони», ещё и без возможности ответного обнаружения и сопровождения нашего Т-50. Это основной факт, который свидетельствует о качественном превосходстве нашего передового истребителя над американским.

Единственным, положительным для пилота F-22A, моментом является наличие станции предупреждения о пусках ракет AN/AAR-56. Станция имеет распределённую оптико-электронную апертуру из 7 инфракрасных датчиков, симметрично размещённых на верхней поверхности воздухозаборников (2 е.), нижней образующей носовой части фюзеляжа (4 ед.), а также перед фонарём кабины (1 ед.). Миниатюрные тепловизионные камеры являются упрощённым аналогом более совершенной системы DAS, устанавливаемой на F-35A, и способны обнаруживать и сопровождать стартующие ракеты по факелу ракетного двигателя до момента выгорания топлива. Для обнаружения теплового излучения реактивных двигателей самолётов противника на бесфорсажных режимах AN/AAR-56 вряд ли подойдёт (светосила объективов и чувствительность матриц не те). Зато обнаружить ближние пуски ЗУР и ракет воздушного боя эта станция вполне способна. По назначению имеется приличное сходство со станцией обнаружения атакующих ракет (СОАР), установленной на наших МиГ-35.

В середине своей публикации, авторы «The National Interest» напомнили о высоких возможностях российского ВПК в области разработки систем радиоэлектронного противодействия, указав об их применении на Т-50 ПАК ФА. И совершенно не ошиблись. По этим параметрам американский F-22A многократно уступает российскому истребителю.

На американской машине используется станция радиоэлектронной борьбы «Сандерс/Дженерал Электрик» AN/ALR-944. В качестве её основной излучающей антенны применяются приёмо-передающие модули (ППМ) бортовой РЛС AN/APG-77. Благодаря этому «Раптор» может осуществлять постановку прицельных по частоте и угловым координатам помех с точностью, приближенной к основным режимам работы РЛС AN/APG-77. AN/ALR-944 может работать по целеуказанию внешних средств, но основным источником данных являются 30 датчиков системы предупреждения об облучении и радиоэлектронной разведки AN/ALR-94. Система РЭП истребителя «Раптор» не лишена недостатков: высокая точность постановки прицельных помех осуществляется исключительно в пределах 120-градусного сектора обзора бортовой РЛС, т.е. только в передней полусфере. В задней полусфере, по-видимому, постановка заградительных шумовых помех осуществляется по слабонаправленному методу с помощью небольших излучателей хвостовых элементах планера. Для постановки всеракурсных прицельных помех «Раптору» потребуется подвесной контейнер РЭБ, который однозначно увеличит радиолокационную заметность истребителя, а поэтому подобный вариант исключается. Данную роль будут выполнять самолёты РЭБ F/A-18G.

Российский Т-50 ПАК ФА оснащён куда более передовой станцией радиоэлектронной борьбы «Гималаи». Она также использует энергетические и физические ресурсы бортового радиолокационного комплекса Н036 (Ш-121). Это говорит о том, что прицельные помехи могут излучаться не только основной носовой РЛС, но и вышеописанными станциями бокового обзора Н036Б/Б-01; в этом случае, высокая точность помехового воздействия по РЛ-средствам противника может осуществляться и в боковые полусферы (до 120-140 градусов относительно курсового направления), что более, чем в 2 раза больше «рапторовской» станции РЭБ. Крыльевые РЛС L-диапазона могут быть запрограммированы на точечное подавление спутниковых навигационных средств наземного противника, работающих в частотном диапазоне от 1176,45 до 1575,42 МГц. «Раптор» такими способностями явно не обладает.

В окончании статьи-сравнения Т-50 ПАК ФА и F-22A, автор напомнил о высочайших маневренных качествах Т-50, достигнутых за счёт отклоняемого вектора тяги турбореактивных двигателей АЛ-41Ф1. Это действительно так. К примеру, скорость отклонения вектора тяги у этого двигателя составляет 60 град./с, а углы отклонения относительной продольной оси двигателя — 20 градусов. ОВТ наших двигателей всеракурсный, благодаря чему и Су-35С и Т-50 ПАК ФА, при выполнении сверхманевренных фигур, могут выполнять очень энергичные развороты в плоскости рыскания. У американского F-22A плоские поворотные сопла двигателей F119-PW-100 также отклоняются на 20 градусов, но только в вертикальной плоскости, да и скорость отклонения составляет всего 20 град./с, из-за чего манёвры «Раптора» выглядят более «вязко» и реализуются исключительно в плоскости тангажа, что вы можете сами пронаблюдать, посмотрев некоторые выступления этих машин на западных авиасалонах.

Перечислив множество технологических достоинств нашего истребителя следующего поколения, не стоит забывать и о существующем недостатке, который должен быть устранён к моменту принятия на вооружение частей ВКС первого серийного Т-50. Двухконтурные турбореактивные двигатели АЛ-41Ф1, установленные на машинах первого опытного этапа, выдают суммарную тягу всего в 30000 кгс, нормальная взлётная масса (с полными внутренними баками топлива и несколькими управляемыми ракетами дальнего воздушного боя) при этом доходит до 30610 кг, из-за чего тяговооружённость не достигает 1 кгс/кг и остаётся на уровне 0,98. У «Раптора» в аналогичной ситуации тяговооружённость доходит до 1,08 кгс/кг. Это означает, что американская машина на сегодняшний день может иногда доминировать на вертикалях, а также имеет меньшую скорость замедления при переходе в вертикальный полёт. Согласно сообщениям главы ПАО «Объединённая авиастроительная корпорация» Юрия Слюсаря, в скором времени ситуация с этой характеристикой начиная с машин второго этапа резко изменится. Истребители начнут оснащать модернизированной силовой установкой «Изделие 30» (модернизация АЛ-41Ф1) с увеличенной до 18000 кгс тягой, а также улучшенным показателем ресурса работы и топливной эффективности. Это говорит о сохранении дальности полёта и резком росте тяговооружённости Т-50. Впервые в истории боевой авиации XXI века истребитель 5-го поколения достигнет тяговооружённости 0,97 при максимальной взлётной массе 37 тонн. При нормальной взлётной массе в 30610 кг этот параметр составит 1,18 кгс/кг. F-22A останется далеко позади.

После установки «Изделия 30» Т-50 в полной мере освоят сверхзвуковые крейсерские скорости в 1,8 — 1,9М. Тяга данного ТРДДФ на максимальном режиме работы составит 11 тонн, на форсаже — 18 тонн

Тактические моменты при сравнении двух машин также имеют очень большое значения в возможном противостоянии на ТВД XXI века. Т-50 с 12900 кг топлива во внутренних баках имеет боевой радиус действия, при условии применения режима крейсерского сверхзвука на определённом отрезке траектории, около 1050 км. Если режим крейсерского сверхзвука не применялся, боевой радиус может достичь 1900—2000 км, одна дозаправка в ходе полёта увеличит его до 2700 км. Без дозаправки ПАК ФА, поднявшись с одной из авиабаз в Московской области, может прибыть в воздушное пространство Дании, уничтожить там пару-тройку F-16A и ещё парочку F-35A, а затем вернуться на аэродром дислокации. Что же может «Раптор»?

Топливные баки F-22A вмещают 8200 кг топлива, которых едва хватает для выполнения ударной операции в радиусе 760 км, с учётом использования сверхзвука. Если же учесть воздушный бой с противником, который требует времени, манёвров и расхода топлива, радиус может сократиться до 600 — 650 км при неминуемом использовании сверхзвуковой крейсерской скорости со снижением в тропосферу. Если используется стандартный режим полёта на скорости около 950 км/ч, радиус действия без дозаправки может достигнуть всего 1250 км, чего едва хватит для достижения западных границ России, а также Финского залива. Учитывая, что в период возможного конфликта с НАТО в Калининградской области и Белоруссии будут развёрнуты дивизионы и системы С-400 «Триумф», натовские самолёты-заправщики не смогут поддержать тактическую авиацию коалиции в воздушном пространстве Балтии, и боевые операции полностью лягут на плечи пилотов малозаметных истребителей типа F-22A и F-35A. О ведении длительных воздушных боёв вблизи наших воздушных границ пилоты «Рапторов» с их радиусом действия не могут и мечтать. В ту же очередь, Т-50 ПАК ФА имеет гораздо больше технологических и тактических наворотов, благодаря которым машина может считаться истинным «стратегом среди тактиков».

Источники информации:
http://forum.militaryparitet.com/viewtopic.php?pid=163171#p163171
http://www.paralay.com/pakfa/pakfa.html
http://www.paralay.com/f22.html

topwar.ru

Т-50, истребитель

Первый полёт самолёт совершил 29 января 2010 года. Серийные машины данного типа будут собираться на КнААЗе, где на данный момент происходит сборка опытных образцов. Серийное производство самолёта должно начаться в 2015 году. В 2013 году началось мелкосерийное производство самолётов этого типа для испытания вооружений. Самолёт разрабатывается для замены Су-27 в российских ВВС. Для экспортных поставок на базе ПАК ФА совместно с Индией создаётся экспортная модификация самолёта, получившая обозначение FGFA.

Бо́льшая часть информации о ПАК ФА является секретной. По этой причине известны лишь приблизительные характеристики самолёта. По размаху крыла и длине Т-50 больше F-22, но меньше Су-27. По массе, вероятно, относится к тяжелому классу истребителей, аналогично Су-27. Самолёт полностью отвечает всем требованиям к истребителям пятого поколения: малозаметен, обладает сверхзвуковой крейсерской скоростью, способен маневрировать с большими перегрузками, оснащен передовой электроникой, многофункциональный.

Кабина

Кабина Т-50 одноместная, шире кабины Су-27 из-за конструктивных особенностей самолета. Оборудование в значительной степени унифицировано с оборудованием Су-35С. Имеется генератор кислорода.

Отображение информации осуществляется двумя многофункциональными индикаторами МФИ-35 диагональю 15″, одним МФИ меньшего размера ниже-справа, одним резервным индикатором для отображения текущей полетной информации выше-справа, широкоугольной коллимационной системой ШКС-5 и речевым информатором. Также известно, что часть информации будет отображаться на стекле шлема пилота.

Органы управления — центральная РУС и боковой РУД.

Фонарь кабины состоит из двух частей: передней (козырька) и задней. Открывается он сдвиганием назад задней части (аналогично Т-10). Задняя часть фонаря у Т-50-1 и Т-50-3 имеет продольный переплёт, у остальных (Т-50-2, Т-50-4, Т-50-5) переплёт отсутствует. Известно также, что в будущем фонарь кабины может быть значительно изменен. С внутренней стороны фонаря наносится радиопоглощающее покрытие, снижающее радиозаметность на 30 %.

Установлено катапультное кресло пятого поколения. Новое кресло по ряду параметров превосходит предыдущие кресла, стоящие на самолётах ВВС России. Особенностью новой катапульты стало использование многопрограммной электронной системы управления движением кресла, связанной с информационной системой самолёта. Цифровая ЭВМ этой системы в автоматическом режиме анализирует скорость самолёта, его высоту полёта, углы тангажа, крена, угловые скорости и другие параметры. При этом учитывает многие другие данные, в том числе рост и вес лётчика — от 44 до 111 кг. Испытания нового кресла проходят параллельно с испытаниями самолёта. Снаряжение, кислородная система, система жизнеобеспечения на ПАК ФА также будут новыми.

Планер

Т-50 имеет интегральный планер, выполненный по нормальной аэродинамической схеме с высокорасположенным трапециевидным в плане крылом, плавно сопряженным с фюзеляжем. Почти половину (зрительно около 46 %) размаха крыла составляет широкий фюзеляж. Угол стреловидности по передним и задним кромкам крыла составляет 48° и −14° соответственно.

Механизация состоит из носков крыла, флаперонов и элеронов. Приводы последних расположены под крылом и выступают из его плоскости небольшими продолговатыми обтекателями. На концах крыла присутствуют скосы.

Крыло имеет развитый наплыв с поворотной передней частью — аналогом ПГО. На предыдущих самолетах (Су-30, Су-33, Су-34) ПГО применялось для повышения маневренности из-за отсутствия двигателей с УВТ. Наличие ПГО повышает риски отказов управления. Поэтому на Су-35 ПГО не применяется — для повышения маневренности достаточно двигателей с УВТ.

Хвостовое оперение включает цельноповоротные трапецевидные стабилизаторы и кили, установленные с развалом около 26° для уменьшения заметности. В основании килей расположены небольшие воздухозаборники для охлаждения оборудования самолета. В качестве аэродинамического тормоза для увеличения лобового сопротивления применяется отклонение килей и стабилизаторов.

Двигатели имеют регулируемые подфюзеляжные воздухозаборники. Мотогондолы широко разнесены и разделены плоским днищем фюзеляжа шириной около 1,3-1,4 м. Там же, друг за другом, с небольшим промежутком, расположены две пары створок внутренних отсеков вооружения. От поворотной части наплыва крыла назад, на несколько метров, тянутся 2 треугольных в сечении гребня, установленные под местами сопряжения консолей крыла и фюзеляжа. На наружных сторонах этих гребней расположены створки внутренних отсеков вооружения.

В хвостовой части фюзеляжа между соплами двигателей находится далеко выступающая за сопла, как у Су-27, хвостовая балка, в которой установлен выдвижной контейнер с парашютно-тормозной системой самолета. На правой стороне носовой части самолета установлена авиапушка, на левой — выдвижная штанга для дозаправки в воздухе.

Шасси Т-50 трехстоечное, аналогичное по конструкции шасси Су-27. Все стойки убираются по направлению полета. Колея шасси, благодаря широкому фюзеляжу, составляет 5,5 м. Носовая стойка двухколесная с двумя посадочными фарами и грязеотбойником. Ниша передней стойки закрывается двумя парами створок. Передние створки длиннее задних и открываются только в момент уборки/выпуска шасси, находясь в закрытом положении при выпущенной стойке для снижения воздействия бокового ветра. Основные стойки шасси одноколесные (диаметр колес — 1 м) и оснащены тормозами. Их ниши расположены у наружных сторон воздухозаборников. При уборке основные стойки совершают поворот по двум осям.

В значительной степени форма планера Т-50 определена применявшимися при его проектировании технологиями снижения заметности, что характерно для всех истребителей пятого поколения.

Масса планера снижена за счет широкого применения композиционных материалов — по словами главного конструктора А. Давиденко, по массе композитные материалы составляют 25 % веса пустого самолёта, а по площади поверхности — 70 %. Также он отметил что по сравнению с Су-27 в планере Т-50 в четыре раза меньше деталей. Это позволяет уменьшить трудоемкость и сократить время изготовления, что выливается в снижение цены машины[. Для защиты от поражения молниевым разрядом конструкций из углепластика, выходящих на внешнюю поверхность планера, во ФГУП «ВИАМ» для Т-50 разработано новое молниестойкое покрытие, также обеспечивающее снижение массы самолета.

Двигатели

На прототипе Т-50, а также на первых серийных образцах, которые должны поступить на вооружение российских ВВС в 2015 году, установлены двигатели первого этапа — «АЛ-41Ф1» (Изделие 117). Это авиационный турбореактивный двухконтурный двигатель с форсажной камерой и управляемым вектором тяги, созданный «НПО „Сатурн“» по заказу «ОКБ Сухого», он позволяет развивать сверхзвуковую скорость без использования форсажа, а также имеет полностью цифровую систему управления и плазменную систему зажигания. Двигатель второго этапа будет разработан в течение 10—12 лет с даты начала тендера Минобороны РФ, в котором будут участвовать ОДК и «Салют».

От двигателя для Су-35С (Изделие 117С) его отличает повышенная сила тяги, сложная система автоматизации, полностью цифровая система управления, новая турбина и улучшенные расходные характеристики.

Вооружение

Истребитель оснащён 30-мм авиапушкой 9-А1-4071К, впервые испытанной в 2014 году. Пушка разработана специалистами тульского КБП. Новое орудие является модернизированным вариантом 30-мм авиационной пушки ГШ-30-1 (9-А-4071К).

Радио- и оптоэлектронное оборудование

На ПАК ФА планируется устанавливать новую РЛС с АФАР, разработки НИИП, содержащей 1526 приёмо-передающих модулей, что обеспечит самолёту большую дальность обнаружения, многоканальность сопровождения целей и применения по ним управляемого ракетного оружия. Плоскость ФАР расположена под наклоном, что несколько снижает её мощность при работе по наземным целям, однако существенно снижает её вклад в ЭПР самолёта. Радар построен полностью на российской элементной базе на основе наногетероструктурарсенида галлия (GaAs) и передовых технологий антенных систем с электронным управлением лучом. Новый радар был впервые представлен общественности на авиасалоне МАКС-2009, где представитель НИИП сообщил, что испытания РЛС были начаты в ноябре 2008 года, работы по совместным испытаниям с другими системами самолёта — летом 2009 года, а выпуск первой полностью готовой к боевому применению БРЛС запланирован на середину 2010 года.

Кроме основной БРЛС на МАКС-2009 также была представлена дополнительная РЛС для ПАК ФА L-диапазона, конструктивно размещаемая в предкрылке. Применение дополнительной РЛС, разнесённой с основной как по положению, так и по частотному диапазону, позволит не только увеличить помехозащищённость и боевую живучесть конструкции, но и в значительной степени нейтрализует технологии снижения заметности самолётов противника, которые способны уменьшить заметность лишь в определённом диапазоне длин радиоволн. Предполагается, что подобные РЛС смогут быть также размещены в любых конструктивных элементах планера.

По мнению некоторых зарубежных экспертов, ПАК ФА будет оснащён новой оптико-локационной станцией «ОЛС-50М», которая позволит получить преимущество в обнаружении малозаметных воздушных целей и может стать первичным датчиком в воздушном бою с самолётами F-22 и F-35.

В состав радиолокационного комплекса Ш-121 входят: антенная система переднего обзора Н036-1-01, антенная система L-диапазона Н036L-1-01 и антенные системы бокового обзора — Н036Б-1-01Л и Н036Б-1-01Б.

Малозаметность

Малозаметность является одним из основных требований к истребителю пятого поколения и означает комплекс мер, принятых для уменьшения вероятности обнаружения самолета в радио-,инфракрасном и видимом диапазонах длин волн, а также акустически. Результатом этих мер является повышение выживаемости истребителя во время боевых действий.

Снижение заметности Т-50 в радиодиапазоне обеспечиваются формой, поглощающими и отражающими радиоволны материалами в конструкции и покрытии планера самолета. В частности кромки крыла и других элементов планера ориентированы в нескольких строго ограниченных направлениях, а поверхности наклонены в четко определенном диапазоне углов. Также в конструкции исключено взаимное расположение поверхностей под углом 90° во избежание эффекта уголкового отражателя. Радиопоглощающие материалы конструкции и покрытия планера в значительной степени снижают силу отражаемых сигналов. В некоторых случаях (напр. в остеклении кабины) применяются отражающие материалы. Также снижение радиозаметности стало одной из основных причин размещения части вооружения во внутренних отсеках. Благодаря этим мерам отражаемый сигнал значительно ослабляется и направляется в сторону от источника. Последний таким образом не получает информацию о пространственном положении и скорости самолета. Поскольку абсолютной незаметности добиться невозможно, всегда присутствует сигнал, который, отразившись от самолета, все-таки возвращается к источнику. Его характеристика выражается значением эффективной площади рассеяния (ЭПР), снижение которой по сути и является основной целью мер понижения радиозаметности. Значение ЭПР самолета (объекта сложной формы) существенно зависит от направления, из которого исходит излучение. Как правило ЭПР малозаметных истребителей намеренно делается ниже в передней полусфере, чем в задней, что определяется тактикой их применения. Стоит заметить, что вышеприведенные меры наиболее эффективны против РЛС с совмещенными приемниками и передатчиками.

Снижение заметности в видимом диапазоне обеспечивается маскировочным окрашиванием планера. Маскировочная окраска может быть защитной, сливающейся с фоном, и деформирующей, искажающей зрительное восприятие формы самолета. Последнее достигается использованием более темных тонов при покраске выделяющихся частей и краев планера, а более светлых — для покраски не выделяющихся, центральных частей. Окраска первого летного экземпляра Т-50 — зимняя, деформирующая.

Снижение тепловой и акустической заметности в значительной степени определяется конструкцией двигателей самолета.

Также важную роль в малозаметности истребителя играет его способность оперативно получать информацию о противнике, не обнаруживая себя. Для этого самолет должен иметь систему пассивных датчиков и надежные каналы обмена информацией.

Зарубежные эксперты австралийского портала Air Power Australia, посвящённого аналитике военной авиации, проводившие анализ первого прототипа, пришли к выводу, что Т-50 является прекрасным первым успехом российских инженеров в проектировании самолёта с использованием технологий малозаметности. Однако они предполагают, что первый прототип создан в первую очередь для испытаний лётно-технических возможностей, а не технологий малозаметности и судить о его будущих возможностях в этой области пока рано. Вместе с тем, можно констатировать, что Т-50 — это удачный компромисс между высокими лётными качествами и малозаметностью, который в сочетании с продвинутыми средствами обнаружения (РЛС с АФАР L-диапазона, оптико-локационная станция) позволит серийным образцам добиться превосходства в воздухе над всеми существующими в настоящее время самолётами.

www.arms-expo.ru

Т–50 ПАК ФА vs F–22: малозаметность

«Действительно ли ПАК ФА более незаметен, чем американский F–22?», – такой вопрос ставит ответственный редактор The National Interest Закари Кек (Zachary Keck), приводя в своей статье слова американских экспертов и высокопоставленных военных чиновников. Например, бывший начальник разведки ВВС США генерал-лейтенант Дэйв Дептула год назад сказал: «Анализ, который я видел по ПАК ФА, свидетельствует о довольно передовой конструкции, которая по меньшей мере равна, а некоторые утверждают, что даже превосходит американский самолет 5-го поколения. Т–50 по сравнению с F–35, безусловно, имеет большую маневренность, благодаря сочетанию: управляемого вектора тяги, подвижной поверхности хвостового оперения и отличной аэродинамической компоновке».

Т-50 ПАК ФА

Российский Т-50 ПАК ФА (Перспективный авиационный комплекс фронтовой авиации)

Фото: Wikimedia Commons, Dmitry Zherdin.

По мнению российских государственных СМИ, российский истребитель пятого поколения ПАК ФА ОКБ Сухого, который также известен как Т-50, похож на летающего робота с большими возможностями снижения заметности, чем американские аналоги. Во вторник, «Спутник» изложил некоторые характеристики ПАК ФА, который сейчас проходит этап тестирования и пойдет в производство в следующем году.

«Это уже в какой-то степени летающий робот, где летчик выполняет функцию не столько пилота, сколько является одной из составных частей летательного аппарата, — сказал Владимир Михеев, советник замглавы ‘Концерна Радиоэлектронные технологии’ (КРЭТ), входит в состав «Ростех», — реакция летчика уже включена в контур управления«.

Неназванный сотрудник КРЭТ, которого также цитируют в статье, сказал, что ПАК ФА может быть малозаметнее, чем американские истребители 5-го поколения, такие как F-22 Raptor и F-35 JSF.

«Для достижения такого уровня снижения заметности, конструкторы переместили все вооружение внутрь самолета и изменили форму канала воздухозаборника, а также покрыли его стенки материалами, которые поглощают радиоволны, — сказал источник. — Т-50 является первым российским боевым самолетом с высокой долей композиционных материалов, составляющих 25% массы самолета и покрывающих 70% его поверхности».

В результате, по данным того же источника: «Т-50 в настоящее время опережает не только все остальные истребители Российской Армии, но и зарубежные модели. Например, видимость американского истребителя пятого поколения F-22 составляет 0,3-0,4 квадратных метра». В отличие от этого, видимость ПАК ФА находится между 0,1-1,0 квадратных метра, говорится в сообщении.

F-22 Raptor

В полете F-22A Raptor.

Фото: Wikimedia Commons, Master Sgt. Andy Dunaway.

Высокопоставленные американские военные чиновники также выразили тревогу, что ПАК ФА может превосходить американские истребители пятого поколения.

«Анализ, который я видел по ПАК ФА, свидетельствует о довольно передовой конструкции, которая по меньшей мере равна, а некоторые утверждают, что даже превосходит американский самолет пятого поколения», — сказал ‘The National Interest’ бывший начальник разведки ВВС США генерал-лейтенант Дэйв Дептула в прошлом году. — Т-50 по сравнению с F-35, безусловно, имеет большую маневренность, благодаря сочетанию: управляемого вектора тяги, подвижной поверхности хвостового оперения и отличной аэродинамической компоновке».

«С точки зрения летных данных, он может конкурировать с ‘Раптором'», — сказал TNI еще один высокопоставленный американский военный чиновник, касаясь F-22.

Генерал Марк Уэлш, глава ВВС США (прим. pro-samolet.ru: начальник штаба ВВС США — высшая должность в ВВС США, подчиняется непосредственно секретарю [министру] ВВС), лишь немного более оптимистичен. «Китай и Россия являются двумя хорошими примерами стран, которые имеют потенциал поступления техники в войска в ближайшие три-пять лет; и если они будут придерживаться курса, то превзойдут нас во многих областях, — заявил Уэлш Fox News. — Истребители ближайших трех-пяти лет будут иметь лучшие характеристики, чем те, что находятся у нас на предангарных площадках. F-35 будет оставаться на поколение впереди. Также и F-22. Все остальное у нас не будет занимать лидирующие позиции. Разрыв сокращается».

ПАК ФА, как и F-22, разрабатывается как истребитель завоевания превосходства в воздухе, а не как многоцелевой самолет вроде F-35. Он включает возможность поддерживать невероятную скорость. TNI ранее пояснял: «Как и F-22, российская машина, как ожидается, будет в состоянии лететь на сверхзвуковой скорости в течение длительного периода времени, вероятно, быстрее M=1,5. Максимальная же скорость самолета должна быть больше, чем число Маха 2,0, предполагая, что покрытие, снижающее заметность, справиться с нагрузкой».

ПАК ФА строится, чтобы заменить стареющие российские Су-27 и МиГ-29, которые построены Советским Союзом в 1980-х годах. Как было отмечено выше, ожидается, что самолет пойдет в производство в следующем году, и 55 самолетов будут поставлены российским Военно-воздушным силам к 2020 году.

Источник:

Читайте также:

< Назад   Вперед >

pro-samolet.ru

О перспективах многоцелевого истребителя пятого поколения PAK-FA Т-50

Российский многоцелевой истребитель пятого поколения PAK-FA Т-50 будет проверен в реальном деле на многочисленных мероприятиях боевой подготовки в 2016 году, когда будет введён в боевой состав Воздушно-космических сил Российской Федерации. Об этом сообщил в пятницу журналистам командующий ВКС России генерал-полковник В. Бондарев.

Самолёт, а точнее перспективный комплекс фронтовой авиации, разрабатывался для замены парка самолётов Су-27.
Испытания этого комплекса идут с конца января 2010 года.

Дабы читатель не обвинял авторов в предвзятых комментариях о достоинствах и недостатках Т-50, ниже приведена сравнительная таблица с подробными характеристиками основных самолётов 5-го поколения разных стран.

Человеку грамотному не составит труда разобраться с плюсами и минусами конкретной модели.

Ранее источниками в Министерстве обороны России и газетой «Коммерсант» сообщалось, что по Государственной программе вооружения до 2020 года в состав ВКС России должно было поступить 52 самолёта Т-50 (в 2016-2018 годах — по 08 единиц, в 2019-2020 годах – по 14 единиц). Но в связи с возникшими трудностями в финансировании проекта, пока рассматривается вопрос о поставке партии численностью до 12 единиц.

Заместитель Министра обороны России Юрий Борисов также подтвердил планы по сокращению количества закупаемых самолётов Т-50: «В новых экономических условиях первоначальные планы по закупке Т-50 могут быть скорректированы. Лучше нам иметь задел в виде ПАК ФА и возможность потом продвинуться вперед, до конца выжав все возможности из истребителей поколения 4+ (и 4++ тоже – прим. ред.)», сказал он.

Кризисы и состояние недофинансирования рано или поздно проходят, поэтому эту прекрасную машину войска увидят, и в массовом количестве.
Эволюция создания и развития реактивных истребителей после 1945 года прошлого века приведена на диаграмме ниже.

topwar.ru

Т-50 ПАК ФА | Армия и вооружение

Перспективный авиационный комплекс фронтовой авиации, или ПАК ФА — новейшее детище российских авиаконструкторов, истребитель пятого поколения, который разрабатывается Объединенной авиастроительной корпорацией. Маркировку Т-50 он получил в конструкторском бюро Сухого, где самолет непосредственно конструировался. Еще одно название истребителя – Изделие 701. Так его прозвали на КнААПО, где проходит сборка первых образцов. Т-50 призван заменить стоящие сейчас на вооружении Су-27 и МиГ-29. 29 января 2010 года успешно прошел испытательный полет самолета, а в серию он должен пойти уже в ближайшие годы. Планируется также на базе Т-50 выпускать экспортные образцы для индийских военно-воздушных сил.

Еще в конце восьмидесятых годов руководство советских военно-воздушных сил предъявило ряд требований к самолетам пятого поколения, которые должны были заменить стоящие на вооружении  истребители. Руководствуясь этими инструкциями, конструкторское бюро Сухого разработало проект

Су-47
, а конструкторское бюро Микояна – Микоян 1.44. Но кризис, усложнившаяся экономическая обстановка и позже распад СССР, привели к тому, что разработка самолетов была приостановлена, а затем вообще прекращена. К разработке истребителя пятого поколения русские вернулись только в 2002 году, когда КБ Сухого начало разрабатывать новый проект, который использовал в себе также элементы Микоян 1.44 и Су-47.

Весной 2007 г С.Иванов, занимавший тогда пост первого вице-премьера, прокомментировал разработку нового российского истребителя и сказал, в частности, что Т-50 по летно-боевым параметрам нисколько не уступает знаменитому
F-22. Отталкиваясь от этого заявления, можно предположить, что Т-50 является отечественным аналогом «Раптора».

В конце 2007 г М.Погосян, глава фирмы «Сухой», заявил, что уже в 2009 году истребитель, должен совершить первый испытательный полет, а к 2015 году истребители будут собирать серийно.

В конце 2008 года главком военно-воздушных сил А.Зелин сделал заявление, что первый летный экземпляр нового истребителя военные получат уже в августе 2009 года, и вскоре после этого будет проведен испытательный полет.

С.Иванов в 2009 году сообщил, что испытания самолета будут проведены до конца года, а в серию истребитель поступит уже в 2010 году. В июне 2009 года в отчете о проведенных работах глава «Сухого» М.Погосян указал, что широкой публике истребитель пятого поколения продемонстрируют в этом же году.

Как утверждал главком военно-воздушных сил, к августу 2009 года была окончена сборка трех машин, которые тогда проходили испытания на земле. Испытательный полет был запланирован на ноябрь, но позже был перенесен на декабрь 2009 г.

Подготовительные испытания летного образца Т-50 были начаты в Комсомольске-на-Амуре 23 декабря 2009 года. Тогда истребитель успешно выполнил несколько пробежек по аэродрому. Впервые российский истребитель пятого поколения оторвался от земли 29 января 2010 г, испытательный полет длился около 45 мин.

В конце 2008 года Объединенная авиастроительная корпорация заключила договор с индийскими партнерами о сотрудничестве при разработке истребителя пятого поколения. Суть контракта заключается в совместном конструировании истребителя для индийских военно-воздушных сил, за основу которого будет взят российский Т-50. В контракте указано, что индийская сторона будет заниматься разработкой компьютерной системы самолета, системы самозащиты и навигации, а также дисплеев для кабины. Остальную часть проекта будет разрабатывать компания «Сухой».


Прототип ПАК ФА. Т-50. Испытательный полет 29 января 2010 г.

Много сведений по Т-50 засекречено и поэтому точные летные и боевые характеристики самолета неизвестны. Исходя из сведений многих представителей военно-воздушных сил Т-50 поднимает авиастроение на новую высоту и полностью соответствует стандартам
истребителей пятого поколения. Самолет недорого стоит и прост в техобслуживании, преодолевает звуковой барьер без включения форсажа, обладает необычайной маневренностью, и может выполнять самые различные боевые задачи.

Самолет Т-50 относится к классу тяжелых машин, взлетная масса его достигает 37 тонн. Одновременно ведутся разработки более легкого истребителя пятого поколения (ЛФИ). Но в настоящее время было решено, что место ЛФИ займет МиГ-35, который частично соответствует стандартам самолетов пятого поколения и способен выполнять современные боевые задачи.

Боевые  и летные характеристики Т-50 будут превосходить характеристики F-22 «Раптор». Основное превосходство российского истребителя будет в скорости набора высоты и функционировании форсажа на больших высотах.

За основу Т-50 была взята нормальная аэродинамическая схема. Для самолета характерно свойственное Су-27 расположение воздухозаборников с нижней стороны фюзеляжа, крыло в форме треугольника, увеличивающее маневренность на сверхзвуковой скорости. Заднее оперение истребителя в вертикальной плоскости раздваивается и полностью поворачивается.

Первоначальные двигатели для истребителя пятого поколения Т-50 носят названия «Изделие 117». Этот турбореактивный двигатель, на котором установлен управляемый вектор тяги, относится к поколению 4++. Разработан двигатель был ОАО «НПО „Сатурн“». В дальнейшем на истребитель планируется ставить «Изделие 129».

Глава «Сатурна» И.Федоров полностью опроверг заявления некоторых СМИ, что «Изделие 117» является всего лишь усовершенствованной моделью двигателя Су-35. Двигатель полностью соответствует требованиям, которые предъявляются самолетам пятого поколения. В отличие от двигателя Су-35, двигатель Т-50 обладает улучшенной системой автоматизации и более мощной силой тяги. Некоторые его составляющие ,успешно прошедшие испытания,  и в данный момент пытаются усовершенствовать.

Имеется информация, что боезапас Т-50 может крепится и к наружным, и ко внутренним узлам подвески. Также, возможно, на истребитель будут установлены две пушки калибра 30 мм. Кроме того, самолет будет оснащен ракетой «воздух-воздух» под названием «Изделие 180», являющейся усовершенствованной моделью РВВ-АЕ.

Узлы внешней подвески и отсеки бомболюков.

Как заявил глава НИИП Ю.Белой, радиоэлектронное оборудование в Т-50 принципиально отличается от традиционных радиоэлектронных систем. На истребителе, к примеру, кроме главной радиолокационной системы с активной фазированной антенной решеткой будут функционировать другие пассивные оптико- и радиолокационные станции, которые будут расположены на всей поверхности фюзеляжа. По некоторым сведениям, РЛС Т-50 содержит пять антенн.

На истребителе пятого поколения будет установлена радиолокационная система с активной фазированной антенной решеткой, разработанная ОАО «Научно-исследовательский институт приборостроения имени В. В. Тихомирова», которая содержит до полутора тысяч модулей, отвечающих за прием и передачу. Благодаря этому истребитель сможет обнаруживать цели на очень большом расстоянии и вести сразу несколько целей. Также эта система во много раз увеличивает эффективность и точность ракет. Фазированная антенная решетка находится в наклонной плоскости. По этой причине несколько затруднена работа с наземными целями, но также это сильно уменьшает эффективную площадь рассеяния самолета. Радарная система истребителя – это полностью российская разработка, основу ее составили самые современные антенные системы, поддерживающие технологии электронного управления лучом. Впервые данная разработка была представлена широкой публика на Международном авиакосмическом салоне в 2009 году. Там же была дана информация о том, что испытывать систему начали в ноябре 2008, тестирование работы системы с остальными узлами самолета проводились летом 2009, а выпустить первую готовую  для боевых испытаний РЛС планируют к лету 2010 года.




Активная Фазированная Антенная Решётка для  Т-50



Помимо главной радиолокационной системы на МАКСе была продемонстрирована еще одна РЛС, работающая на частотах L-диапазона.  Дополнительная система, располагающаяся на другой стороне фюзеляжа, поможет более эффективно устранять помехи и обнаруживать самолеты противника, использующие технологии невидимости. Возможно, что таких РЛС может быть несколько, и они смогут размещаться в любых местах фюзеляжа.

Иностранные специалисты полагают, что на Т-50 будет установлена новейшая «ОЛС-50М». Эта ОЛС повысит эффективность обнаружения незаметных целей и даст неоспоримое преимущество в бою с американскими
F-22
.

Эффективная площадь рассеяния Т-50 точно не известна. На последних моделях российских самолетах использовались материалы, способные поглощать радиоволны, но, по сути, Т-50 – это первый серьезный российский опыт по проектированию самолета с использованием технологии «стелс». Данная технология сильно бьет по карману и увеличивает цену самолета. И, кстати говоря, технологии уменьшения заметности истребителя могут ухудшить его летные характеристики, как это случилось со знаменитым F-117, при проектировании которого желание конструкторов сделать самолет как можно менее заметным нанесло непоправимый ущерб аэродинамическим характеристикам. Поэтому современные самолеты разрабатывают по принципу компромисса уменьшения заметности и высоких летно-технических качеств. В Т-50 из материалов, способных поглощать радиоволны, состоит большинство частей корпуса.





——-

О точных тактико-технических характеристиках неизвестно.

Использованные источники:

http://www.rusarmy.com/forum/

http://www.sukhoi.ru/forum/

http://ru.wikipedia.org/wiki/Перспективный_авиационный_комплекс_фронтовой_авиации

warinform.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
