Винтовка М16 и автомат Калашникова: какое оружие лучше
Еще в 1958 году калифорнийская инжиниринговая компания Armalite, зарегистрированная в Голливуде на бульваре Санта-Моника № 6567, предоставила карабин AR-15 5.56 мм калибра с магазинным питанием и воздушным охлаждением. Её разработчиком был легендарный оружейник Юджин Стоунер.
Однако из-за финансовых проблем компания Armalite была вынуждена продать AR-15 производственному предприятию Colt. Вскоре в оружейных магазинах появилась мелкокалиберная полуавтоматическая винтовка Colt AR-15. Впрочем, это название сохранилось и до наших дней, правда, только для полуавтоматов, предназначенных исключительно для гражданского пользования.
Модификация Colt AR-15 с одиночным и автоматическим режимами стрельбы получила код М16. Первые годы вокруг неё велась закулисная война могущественными конкурентами, и эксперты пророчили винтовке Стоунера недолгую военную жизнь, максимум несколько лет. Её спешно приняли на вооружение в качестве временной меры, но она держится уже более 50 лет.
Её предшественница М14, несмотря на хорошие тестовые показатели, в реальных боевых условиях не отвечала требованию времени. Патрон 7,62×51 мм был тяжел и снижал личный боезапас до неприемлемо малой величины. Прицельно вести огонь очередями из М14 можно было только с сошек или с упора. На дальности 100 метров третья пуля в очереди уходила на 5-10 метров выше прицеливания. И это приводило к катастрофическому перерасходу боекомплекта.
Выбор винтовки M16 предопределили исследования института Research Office Operations, проведенные вскоре после Корейской войны. Среди выступлений на эту тему один доклад оказался наиболее значимым. В нём подчеркивалось, что большинство ранений в Корейской войне были получены американскими солдатами в бою при относительно коротких дистанциях (в пределах 300 метров) и, в основном, в случайном порядке. Эксперты предложили увеличить расстояния прицельной стрельбы, чтобы гарантированно поражать противника на дистанциях 500-600 метров. При этом было сказано, что повысить вероятность попадания могла лишь пуля более мелкого калибра с более высокой начальной скоростью по сравнению с пулей патрона 7,62×51 мм, применяемого в М 14.
В результате обсуждения этого доклада был инициирован проект SALVO (1952-1957 годов), задача которого состояла в разработке и утверждении новой концепции военного стрелкового оружия США. В рамках этого документа ученый-баллистик Эрл Харви (Earle Harvey) предложил теоретические основы новой пули и рассчитал параметры будущей винтовки.
В итоге фирма SIERRA BULLETS на основе охотничьего патрона 0.222 Remington выпустила боевой патрон уменьшенного калибра 0.223 Remington (5,56×45) с пулей весом 5,5 грамма. Этот боеприпас получил в министерстве обороны США обозначение М193. Выводы и предположения экспертов проекта «SALVO» оказались верными. Уменьшение калибра сразу же привело к увеличению начальной скорости пули до 990 м/с.
В свою очередь это позволило упростить прицельные приспособления. В итоге незначительные ошибки в определении расстояния до цели оказались непринципиальными. Именно под этот патрон была разработана мелкокалиберная полуавтоматическая винтовка AR-15, но лавры и прибыль получила не фирма Armalite, а менеджеры производственного предприятия «Colt», которые вовремя купили разработку Юджина Стоунера.
В ноябре 1965 года спецназ США вступил в жестокий и затяжной бой с подразделениями 1-й дивизии Северного Вьетнама. Командир американского отряда Гарольд Г. Мур о новой винтовке сказал следующее: «сегодня M16 принес нам победу». В то же время он отметил, что высокая эффективность автоматической стрельбы была достигнута на дистанции до 200 метров, а на расстоянии свыше 300 метров не всегда удавалось пробить стальной шлем противника. «M14 и 100 патронов весят столько же, как M16 и 250 патронов, — заявил Гарольд Г. Мур. — Это означает, что каждый боевой солдат и морской пехотинец может значительно дольше вести огонь».
К минусам М16 сразу же отнесли сложность ухода.
Но главные проблемы проявлялись во время внезапной остановки стрельбы в самые неподходящие моменты. Это приводило к многочисленным жертвам. «Из 72 солдат в живых осталось только 16 бойцов, — сообщил один американских морских пехотинцев в журнале «Defense: Under Fire», — возле каждого убитого лежала неработающая винтовка М16». Только в 1967 году в результате редизайна удалось значительно снизить частоту отказов. После этого новое оружие зарекомендовало себя достаточно хорошо. Так, в 1968 году на вопрос Министерства Обороны США, какое бы оружие хотели иметь морские пехотинцы, большинство сделали выбор в пользу М16.
До сих пор не утихают споры, какое оружие лучше: М16 или АК. В американских познавательных фильмах, как правило, делаются выводы в не пользу «Калашникова». Между тем, ряд экспертов отмечают, что демонстрируемая чистота сравнительных экспериментов не выдерживает критики, прежде всего потому, что в испытаниях участвуют старые, видавшие виды автоматы АК. Да и сами бойцы армии США жалуются на то, что М16 слишком длинная и неудобная в суете городского боя.
Что касается надежности, М16 значительно уступает русскому конкуренту. Зато кучность стрельбы из неё почти в два разу лучше, чем у «Калашникова». Впрочем, и здесь свои плюсы и минусы: открытый секторный прицел АК дает преимущества в дымной и пыльной атмосфере уличного боя, тогда как диоптрический прицел М16 удобен на значительных расстояниях. В настоящее время среди солдат армии США огромной, почти мистической популярностью пользуется M16A4, с 4x кратным оптическим прицелом типа «Acog» и с прицелом ночного видения AN/PVS-14. Эта винтовка способна поразить противника на расстоянии до 1300 метров.
russian7.ru
Американская штурмовая винтовка М16: история создания, описание и характеристики
Американская штурмовая винтовка М16 – это один из самых известных и распространенных видов автоматического оружия в мире. За цвет своего цевья и приклада ее прозвали «черной винтовкой». В настоящее время М16 является основным видом стрелкового оружия американской пехоты, кроме того, эта винтовка стоит на вооружении нескольких десятков армий мира и по своей популярности уступает только автомату Калашникова. С момента начала серийного производства было изготовлено более 8 млн экземпляров этого оружия.
Эта автоматическая винтовка стоит на вооружении армии США уже более пятидесяти лет, настоящим боевым крещением для М16 стала Вьетнамская война. Именно этот конфликт показал многочисленные недостатки «черной винтовки». Проведенная модернизация значительно повысила надежность этого оружия, однако споры вокруг М16 не утихают и сегодня.
Обсуждение недостаточной надежности американской винтовки и ее недостатки по сравнению с автоматом Калашникова – это излюбленная тема многочисленных «диванных патриотов», большинство из которых не слишком хорошо разбирается в вопросе. За время эксплуатации М16 вокруг нее возникло множество мифов, часть из которых имеет слабое отношение к действительности.
История создания и совершенствования М16 очень богата и интересна, она заслуживает отдельной объемной книги. В этой статье мы постараемся описать причины, которые сподвигли американцев начать разработку новой винтовки, историю создания М16 и развеять некоторые устоявшиеся легенды и мифы, связанные с этим оружием.
История создания
Американские авторы чаще всего начинают историю М16 с момента продажи «Кольту» компанией ARMALITE модели автоматической винтовки AR-15 вместе со всеми патентами и конструкторами, которые работали над ней. Однако в действительности история этого оружия началась несколько раньше.
В конце 40-х годов Министерство обороны США инициировало работы по созданию новых индивидуальных систем защиты для военнослужащих. В ходе этого проекта были проанализированы несколько миллионов отчетов о ранении и гибели американских солдат в ходе разных конфликтов (Первая и Вторая мировая война, конфликт в Корее). Внимательно изучалась информация о количестве ранений, их локализации, причинах повреждений и дистанциях, на которых они были получены.
Исследователи пришли к несколько парадоксальным выводам: чаще всего (70%) бойцы получали ранения или гибли от воздействия осколков, на потери от стрелкового оружия приходилось всего лишь 20% случаев. При этом большая часть пулевых ранений была получена при стрельбе с 300 метров, чаще всего солдаты гибли от пуль, выпущенных с расстояния менее 100 метров. На таких дистанциях точность ведения огня была второстепенной, гораздо важнее была его плотность.
Изучив результаты данного исследования, военное руководство США пришло к выводу, что армии необходима новая автоматическая винтовка с малоимпульсным патроном небольшого калибра, наиболее эффективным на дистанциях 400-600 метров. В 1957 году начались работы над созданием автоматической винтовки под боеприпас 22 калибра.
Такое оружие обладает целым рядом преимуществ: уменьшение размеров патронов и их массы позволяет увеличить носимый бойцом боекомплект, меньшая отдача боеприпаса значительно повышает точность стрельбы (особенно автоматической), пуля калибра 5,56×45 мм имеет лучшую настильную траекторию, ее меньше сносит ветром, также она имеет лучшее поражающее действие. Вдобавок значительно снижается вес самого оружия.
Военные хотели, чтобы новая винтовка могла вести одиночный и автоматический огонь, имела магазин на двадцать патронов и вес не более трех килограммов. Кроме того, она должна была пробивать армейскую каску на дистанции в 500 метров. Одновременно специалисты компаний Sierra Bullets и Remington начали разработку новых боеприпасов калибра 5,56 мм на базе существующих охотничьих патронов.
В конкурсе принимали участие сразу несколько известных оружейных компаний США. Более всего американским военным приглянулась винтовка AR-15, представленная фирмой Armalite. Ее разработали конструкторы Юджин Стоунер и Джеймс Салливан на основе винтовки AR-10, созданной под патрон калибра 7,62 мм.
Любопытно, что когда американское военное ведомство объявляло конкурс на создание нового оружия, никто и не предполагал, что с этой винтовкой армия США войдет в двадцать первое столетие. Новая легкая армейская винтовка (LMR — Lightweight Military Rifle) должна была лишь временно заменить устаревшую сразу после своего появления М14. В это же время в США шли разработки нового винтовочно-гранатометного комплекса в рамках проекта SPIW, на который были потрачены серьезные средства. Однако этот проект закончился неудачей, что и обеспечило «черной винтовке» долгую и насыщенную жизнь.
В 1958 году AR-15 была отправлена на войсковые испытания. В своей конструкции эта автоматическая винтовка имела ряд интересных, но отнюдь не новаторских решений. К ним можно отнести «прямой» газоотвод, который уже был использован в винтовке Люнгмана AG42B, «линейная» компоновка оружия с расположением возвратной пружины в прикладе (немецкая винтовка FG42), ствольная коробка, состоящая из двух половинок, соединенных поперечной шпилькой (советские ППШ и ППС, бельгийская FN FAL), шторка, закрывающая окно для выброса гильз (немецкий StG44).
При изготовлении AR-15 были использованы передовые на тот момент технологии, заимствованные из авиационной промышленности (литьё из алюминиевых сплавов), что позволило значительно уменьшить вес винтовки. На высоте была и эргономика оружия, в этом отношении AR-15 была на голову выше своих конкурентов.
В 1959 году учредители фирмы Armalite передали все права на AR-15 компании Colt’s Patent Firearms Manufacturing Company, туда же перешел работать и один из создателей винтовки Юджин Стоунер. Именно «Кольт» запустил новое оружие в коммерческое производство.
В 1961 году первую партию винтовок в количестве 8,5 тыс. штук закупает военное ведомство США для проведения опытной эксплуатации и отправляет их во Вьетнам. Первые отзывы о новом оружии из зоны боевых действий были положительными.
В 1963 году компания получает заказ на поставку 104 тыс. винтовок для ВВС и сухопутных сил США. В это же время винтовка получает привычное всем обозначение – М16. В 1964 году ее официально принимают на вооружение американской армии, а в 1966 году вооружают все подразделения, находящиеся в Южном Вьетнаме. Именно в этот момент на винтовку начали поступать многочисленные жалобы и рекламации.
Во время стрельбы М16 часто заклинивало, много проблем было и с магазином винтовки. Приклад, в котором размещалась возвратная пружина, не отличался надлежащей прочностью, а при его разрушении оружие полностью выходило из строя.
Дело в том, что конструкция М16 во многом повторяла устройство винтовки AR-10, разработанный под мощный патрон калибра 7,62 мм. М16 имела две точки трения, чувствительные к загрязнению пороховыми газами. Это не было проблемой, когда автоматика использовала мощный патрон калибра 7,62 мм, но более слабый боеприпас 5,56 мм хуже справлялся с этой задачей, поэтому М16 первых модификаций была очень чувствительна к загрязнениям. К этому еще можно добавить тяжелый климат и высокую влажность Юго-Восточной Азии.
Кроме того, в образцах винтовки, взятых для испытаний, затворная группа, патронник и ствол были покрыты хромом, а в серийных изделиях для удешевления производства от хромирования отказались, что крайне негативно отразилось на работе автоматики. Все это приводило к засорению винтовки и частому застреванию стреляной гильзы в патроннике.
Юджин Стоунер предложил для боеприпасов М16 использовать специальный порох, дающий минимальное количество нагара, что частично решило проблему.
Маркетинговая политика компании «Кольт» строилась на утверждении, что М16 вообще не нуждается в чистке и разборке. Так что первоначально армия США не закупила для этой винтовки комплектов для чистки оружия. Это еще более ухудшило ситуацию. Кроме того, уделялось мало внимания обучению новобранцев, как следует ухаживать за новой винтовкой.
Магазины были выполнены из алюминиевого сплава и не отличались достаточной прочностью. Это приводило к перекосу патрона в патроннике и остановке стрельбы. Алюминий заменили сталью, а для солдат был написан регламент, запрещавший снаряжать магазин (на двадцать патронов) более чем 17-18 патронами.
На винтовку был установлен механизм forward assist, позволяющий солдату в случае задержки патрона дослать его вручную.
Приклад стал изготавливаться из стеклонаполненного полиамида Zytel, обладавшего достаточной прочностью.
В результате многочисленных доработок появилась модификация винтовки М16А1. Кроме хромированного патронника и затворной группы, новая винтовка получила:
- Специальный амортизирующий буфер стебля затвора, который уменьшил темп стрельбы, но исключил отскок затвора и осечку.
- Усовершенствованный пламегаситель повышенной надежности.
- Более пологий шаг нарезов ствола, что улучшило устойчивость пули, но увеличило ее рассеивание на дистанциях до 400 метров.
- Винтовка получила новый магазин на 30 патронов.
- Для винтовки был разработан эффективный глушитель, на стволе установили прилив для штыка.
Войска были обеспечены чистящими принадлежностями, а солдат обязали регулярно чистить свое оружие.
В результате принятых мер большинство недостатков М16 были исправлены. Однако за американской винтовкой навсегда закрепилась слава капризного и ненадежного оружия.
В конце 70-х годов единым боеприпасом для всех стран-членов NATO стал патрон калибра 5,56×45 мм, созданный в Бельгии и получивший обозначение SS109. В 1981 году Colt создает винтовку, адаптированную под этот патрон.
Чуть позже был разработан еще один вариант винтовки — M16A1E1 с более толстым и тяжелым стволом, улучшенными прицельными приспособлениями, новым прикладом и цевьем. Режим непрерывного огня заменили на стрельбу с отсечкой по три патрона. В 1982 году данная модификация была принята на вооружение армии США под индексом М16А2.
В 1994 году на вооружение были приняты модификации М16А3 и М16А4.
Описание конструкции
М16 – это автоматическая винтовка калибра 5,56 мм, автоматика которой работает за счет отвода пороховых газов из канала ствола. Он запирается поворотом затвора.
Отличие М16 от других образцов стрелкового оружия заключается в том, что пороховые газы попадают в газоотводную трубку и двигают не газовый поршень (как в АК, например), а непосредственно затворную раму.
Движущаяся назад затворная рама поворачивает затвор и выводит его из зацепления со стволом. Одновременно происходит экстракция стреляной гильзы и сжатие возвратной пружины. Затем пружина толкает раму вперед, затвор извлекает патрон и досылает его в патронник. После чего закрывается канал ствола и происходит выстрел.
Винтовка М16 изготовлена из алюминия, стали и пластика. Ствольная коробка состоит из двух половинок (верхней и нижней), изготовленных из алюминия. Соединяются они с помощью двух штифтов: переднего поворотного и заднего фиксирующего. При неполной разборке оружия задний штифт выдавливается с помощью любого подходящего предмета (подходит патрон) и винтовка переламывается на две части. После чего затворную группу можно извлечь и провести чистку оружия. Для полной сборки нужно сдвинуть оба штифта.
На правой части ствольной коробки находится окно для выброса гильз, закрытой специальной крышкой, которая открывается при взведении затвора. Также на этой стороне расположена кнопка forward assist, которая используется для ручного досылания затвора. Рукоять взведения находится над прикладом и имеет Т-образную форму.
Ударно-спусковой механизм ударникового типа, он имеет довольно простую конструкцию. Переключатель режима ведения огня (он же предохранитель) находится над пистолетной рукоятью, у разных модификаций винтовки он имеет различное количество позиций.
Цевье и приклад винтовки М16 выполнены из ударопрочного пластика черного цвета. На первых модификациях винтовки цевье имело треугольное сечение и состояло из двух невзаимозаменяемых половинок. На М16А2 цевье круглого сечения, состоящее из двух одинаковых частей. В прикладе расположен отсек для хранения принадлежностей для чистки оружия и ухода за ним.
Прицельные приспособления состоят из круглой мушки, установленной на основании газовой камеры и перекидного диоптрического целика (дальность 250 и 400 метров), расположенного на рукояти для переноски. Мушку и целик можно регулировать. На модификациях М16А2 и М16А3 вместо рукояти устанавливается планка Picatinny, на которую можно монтировать разные прицельные приспособления. В последнее время винтовки часто комплектуются коллиматорными или оптическими прицелами небольшой кратности.
Питание винтовки производится из коробчатого двухрядного магазина. Первоначально это был алюминиевый магазин на 20 патронов, затем он был заменен стальным или алюминиевым магазином емкостью 30 патронов. Существуют и коробчатые магазины на 40 патронов и барабанные с емкостью 100-120 патронов.
Мифы, связанные с М16
С этой винтовкой связано большое количество различных мифов и баек. В этом плане она мало чем уступает знаменитому АК, вот только большинство легенд носят негативный характер, что явно указывает на их советское и российское происхождение. Вот самые ходовые из них:
- Винтовка М16 ненадежна. Корни этого мифа уходят в начало 60-х годов, когда войска получили оружие, которое не соответствовало образцам, прошедшим испытания. Желание «срубить» больше денег, чем положено, привело к частым задержкам во время стрельбы и серьезным потерям среди американских солдат. После того как патронник и затворную группу начали покрывать хромом, а в боеприпасах использовать положенный порох, проблемы если не сошли полностью на нет, то снизились до вполне приемлемых величин. Также в русскоязычной литературе часто встречается утверждение, что М16 нужно постоянно чистить, чуть ли не через каждые триста выстрелов. Это неправда. Без чистки винтовка способна сделать до 2 тыс. выстрелов. Кстати, в этом вопросе точку поставил сам Михаил Калашников, который встречался со Стоунером в конце 80-х и высоко оценил его винтовку. Знаменитые конструкторы даже совместно постреляли в тире.
- М16 сложна в разборке и чистке. Это полная ерунда. Для неполной чистки в полевых условиях достаточно выдавить один штифт, переломить оружие и извлечь затворную группу с рукоятью. И все. Затем оружие готово к осмотру и чистке. Газовая трубка в регулярной чистке не нуждается.
- Компоновка винтовки с пружиной в прикладе («линейная компоновка») существенно увеличивает силуэт стрелка, что делает его отличной мишенью для противника. Очередная байка! При стрельбе лежа с упором цевья в бруствер силуэт стрелка увеличивается всего лишь на 2 см (по сравнению с АК), при упоре магазина в землю эта разница еще меньше. При стрельбе стоя данный показатель вовсе не учитывается. Следует добавить, что линейная компоновка оружия значительно повышает его точность.
- М16 мало подходит для рукопашной схватки. Это также весьма спорное утверждение: все модификации винтовки снабжены приливом для крепления штыка, однако приклад М16 действительно менее прочен, чем у автомата Калашникова. В него заходит возвратная пружина, поэтому при разрушении приклада винтовка приходит в негодность. Следует помнить, что сегодня рукопашная схватка – это, скорее, исключение, чем правило, для таких ситуаций каждый солдат армии США имеет табельный пистолет.
- М16 – это очень точное оружие. Это не совсем так. При ведении одиночного огня данная винтовка показывает весьма высокие результаты, то же самое можно сказать и о стрельбы с отсечкой по три патрона. А вот автоматический огонь точностью не отличается, этому виной высокий темп стрельбы.
Характеристики
| Калибр, мм | 5,56 |
| Начальная скорость пули, м/с | 990 |
| Длина оружия, мм | 991 |
| Темп стрельбы, выстр./мин | 850 |
| Подача боеприпасов | магазин на 20 патронов |
| Патрон | 5,56×45 |
| Длина ствола, мм | 508 |
| Прицельная дальность, м | 500 |
| Дальность эффективного действия, м | 400 |
big-army.ru
Штурмовая винтовка M-16 (мод. M-16A1 и M-16A2) | Штурмовые винтовки
1) — M-16A1; 2) — M-16A2 | ||
«Наконец-то у нас появилось оружие достойное настоящего мужчины» так говорили солдаты американской армии, когда на вооружение поступила штурмовая винтовка М-16. Неофициально, из-за характерного цвета приклада и цевья, ее тут же прозвали «черная винтовка».
М-16 является одной из самых известных штурмовых винтовок в мире. Конкуренцию по знаменитости ей составляет только автомат Калашникова. Споры о том, чья конструкция эффективней не прекращаются до сих пор. Винтовка М-16 это основное оружие героев многочисленных голливудских боевиков, которые без устали спасают мир вот уже несколько десятилетий подряд.
Не секрет, что военные конфликты это идеальные условия для обкатки экспериментальной продукции военной промышленности. Большинство локальных войн второй половины XX века были противостоянием советского и американского оружия. Не стала исключением и война во Вьетнаме, за время которой армия США опробовала различные образцы индивидуальных стрелковых систем. В конце концов, предпочтение было отдано винтовке AR-15. Ее автор, Юджин Стонер конструктор фирмы Armalite Corp., сделал ставку на патрон калибра 5,56 мм., пуля которого при скорости 900-1000 м/с не уступала по убойному действию пулям калибра 7,62 мм. В результате уменьшения патрона снизился общий вес винтовки, увеличился боезапас, а также снизилась сила отдачи. В конструкции AR-15 Стонер впервые применил легкие алюминиевые сплавы и стеклопластик, что позволило сделать винтовку одной из самых легких в мире. Это оружие было немного необычным. В глаза бросалось то, что прицельные приспособления находились на специальной раме для переноски оружия. При такой конструкции приклад был расположен на одной линии с осью канала ствола, что помогло максимально снизить силу отдачи, и привело к уменьшению вертикального смещения пули при стрельбе.
В конце 1959 года фирма Armalite, недовольная ходом разработки винтовки AR-15, продала все права на ее конструкцию компании Colt Industries , Inc . В 1962 США закупило 1000 винтовок AR-15 для их проверки во Вьетнаме. На следующий год фирма Colt получила заказ на 104 000 винтовок AR-15, уже под новым, армейским обозначением М-16. Несмотря на теоретические достоинства, практическое применение в условиях боевых действий сразу же выявило многочисленные недостатки. Поставщики заявляли, что М-16 не требует особого обслуживания, а винтовка оказалась достаточно капризной. Из соображений экономии при первоначальных закупках Армия США не заказала достаточного количества комплектов для чистки оружия. К тому же неудачно подобранный порох (опять-таки из соображений экономии) давал слишком много нагара, из-за чего гильза намертво застревала в патроннике. Ее приходилось выбивать оттуда шомполом, что во время боевых действий приводило к плачевным результатам.
Выявленные во Вьетнаме недостатки заставили разработчиков пересмотреть конструкцию «черной винтовки». Хромирование патронника и канала ствола повысило коррозионную стойкость и облегчило чистку. Тип патронного пороха поменяли на более качественный, дающий меньше нагара. Ввели более вязкую смазку, потому что стандартное ружейное масло в тропическом климате оказалось непригодным. 20-ти патронные магазины заменили 30-ти патронными. Это увеличило вес винтовки, но зато уравняло показатели с автоматами Калашникова советского и китайского производства.
В 1967 году на вооружение армии США приняли модернизированный вариант М-16 М16А1, а еще через год ею стали перевооружать все части, действовавшие в Юго-Восточной Азии. Образец под индексом А1 вытеснил все остальные штатные винтовки и карабины. В 1968 году американские солдаты впервые получили оружие способное конкурировать с АК-47. Ближе к 70-ым, в дополнение к М-16А1, на вооружение был принят подствольный гранатомет М-203. Модификация М-16 с 40-мм подствольником оказалась настолько удачной, что впоследствии заняла место ручного пехотного гранатомета М-79.
Конструкция М-16 постоянно модернизировалась. Интересным вариантом стала, модификация М-16 под индексом А2, разработанная под новый 5,56 мм патрон SS 109. Применение нового патрона заставило конструкторов увеличить крутизну нарезки канала ствола, как следствие сам ствол стал более прочным и тяжелым. Это позволило удвоить эффективную дальность стрельбы. Пуля этого патрона, благодаря стальному сердечнику, отличалась улучшенным пробивным действием со 150 метров она пробивала 3,5 мм стальную плиту, а с расстояния в 1300 метров стандартную, опять же стальную, американскую каску. Изменение пламегасителя несколько снизило подскок оружия при стрельбе лежа. Это же нововведение снизило пылеобразование при стрельбе, что сыграло положительную роль во время операции «Буря в пустыне». Переводчик режима огня выполнялся в двух вариантах: одиночный/непрерывный огонь, или одиночный/фиксированными очередями по три выстрела. Специально для левшей, чтобы стреляные гильзы не летели в лицо, на винтовке был установлен дополнительный щиток-отражатель.
На основе М-16А1 и М-16А2 было создано целое семейство карабинов, пулеметов и пистолетов-пулеметов. Появившаяся в конце 90-х последняя модификация «черной винтовки» А3 практически повторила свою предшественницу. Нововведением стала только универсальная планка, которая позволила устанавливать на ней съемную рукоятку, или оптический, коллиматорный или ночной прицелы. Это дало возможность уменьшить высоту прицельной линии, улучшив тем самым меткость стрельбы.
Сегодня многие конструкторы США работают над созданием суперсовременного оружия. Не являются исключением и разработки в сфере штурмовых винтовок. Не смотря на появление достаточно интересных образцов, американское военное руководство не спешит снимать с вооружения, хоть и не идеальное, но проверенное в боях, надежное оружие. Старый конь борозды не портит.
Тактико-технические характеристики штурмовой винтовки M-16
| M16A1 | M16A2 | |
|---|---|---|
| Калибр | 5.56×45mm (.223 Remington), M193 | 5.56×45mm NATO / M855 |
| Тип | газоотвод с прямым отводом газов в затворную группу | |
| Вес, пустой / с полным магазином (30 патронов) | 2,89 кг / 3,6 кг | 3.77 кг / 4.47 кг |
| Длина | 986 мм | 1006 мм |
| Длина ствола | 508 мм | 508 мм |
| Емкость магазина | стандартно 20 или 30 патронов | |
| Темп стрельбы | 650-750 в/мин | 800 в/мин |
| Дульная скорость пули | 945 м/с | 975 м/с |
| Максимальная эффективная дальность огня | 460 м | 550 м |
legendary-arms.ru
M16 штурмовая винтовка | огнестрельное оружие России
M16 штурмовая винтовка.
В 1963 г. на вооружение в США для замены 7,62-миллиметровой винтовки М14 принято новое оружие. Это было эпохальным событием в истории войн. Впервые на вооружение ставилась винтовка уменьшенного калибра 5,56 мм. Она имела обозначение М16 А1.
Разработчик М16 А1, сотрудник компании Armalite Division of Fairchild Engine & Airplane Юджин Стоунер, бывший морской пехотинец, ветеран Второй мировой войны, за основу конструкции взял свою автоматическую винтовку AR 15. Опытный образец М16 был готов в 1956 г.
Производство М16 А1 продолжалось до 1988 г., за это время было выпущено более 7 млн экземпляров. Ее создатель, Юджин Стоунер, был щедро награжден за свое изобретение: за каждую выпущенную в США винтовку М16 ему отчисляли 1 $. М16 А1 состояла на вооружении более чем в 20 странах мира и закупалась более чем 60 странами. В 1982 г. М16 А1 была модернизирована под новый боеприпас. Она использовала для стрельбы патрон.223 Remington калибра 5,56*45 мм (армейское обозначение М193). В то время на вооружении стран НАТО был принят новый 5,56-миллиметровый патрон М885. Он отличался от М193 удлиненной и утяжеленной пулей, оснащенной стальным сердечником. Это повысило ее пробивную способность, улучшило аэродинамическую форму и увеличило устойчивость во время полета.
Модернизированная штурмовая винтовка получила обозначение М16 А2. В первую очередь под новый боеприпас был изменен шаг нарезов ствола. При этом сохранилась возможность использовать для стрельбы старый патрон М193. Кроме того, для обеспечения более интенсивной стрельбы ствол винтовки был утяжелен. Вместо пластмассы в качестве материала приклада, цевья и рукояти стал применяться ударопрочный полиамид. Главная внешняя отличительная черта М16 А2 — ребристая ствольная накладка с повышенными теплоизоляционными свойствами. Для удобства использования была увеличена длина приклада. Новая модификация получила и новый режим стрельбы: очередью по три патрона. В конструкцию включен усовершенствованный прицел, рассчитанный на дальность до 800 м и позволяющий делать поправки в зависимости от бокового ветра.
К 1988 г. новая винтовка полностью заменила в производстве М16 А1. Первым серьезным для нее испытанием стал конфликт в районе Персидского залива в 1991 г. В настоящее время армия и корпус морской пехоты США активно ищут новую штурмовую винтовку для замены М16 А2. Уже существует не один десяток перспективных моделей, в том числе иностранной разработки. Однако окончательных результатов пока нет. Потому, по оценкам специалистов, М16 А2 будет состоять на вооружении в США как минимум до 2020 г.
ОСОБЕННОСТИ КОНСТРУКЦИИ
«Пластиковая игрушка» — так нередко называли солдаты винтовку М16, впервые увидев ее. Действительно, она резко отличалась от всего, что стояло на вооружении в те годы. Дерево из конструкции было исключено полностью. Оригинальная система охлаждения, которую сам Стоунер назвал «вентилятором», позволяла стрелку вести длительный непрерывный огонь. Так, М16 выдерживала 300 выстрелов (10 штатных магазинов по 30 патронов) без перегрева ствола. Для сравнения: советский АК-74 способен произвести только 90 выстрелов (3 магазина по 30 патронов), после чего ствол нуждается в охлаждении.
Зато у автомата Калашникова имеется и намного более важное преимущество: в нем газы давят на поршень и в затворную группу не проникают. Устройство М16 таково, что при стрельбе пороховые газы воздействуют непосредственно на затворную раму, то есть поступают внутрь ствольной коробки к деталям автоматики, поэтому винтовка М16 подвержена большей загрязняемости механизмов пороховой гарью и требует тщательного ухода и бережного обращения.
ИЗ ВОЕННЫХ МЕМУАРОВ И АНАЛИТИКИ
О винтовке М16 в документальном фильме «Десятка лучших штурмовых винтовок мира» (режиссер Хируорд Пеллинг, 2010 г.) научно-популярного канала «Дискавери» рассказывает доктор Уильям Этуотер из Музея бронетехники США, ветеран вьетнамской войны: «Эта винтовка стала символом войны во Вьетнаме. У каждого она была. Поскольку винтовка стреляет патронами калибра 5,56, солдат может нести вдвое больше боеприпасов, чем с винтовкой калибра 7,62. В моем подразделении парни носили по полторы тысячи патронов! И это было нормально. Правда, когда она поступила во Вьетнам, бытовало мнение, что ее не надо чистить. Вследствие этого отсутствовали комплекты для чистки оружия. И так сойдет!
Командование армии США внимательно отнеслось к этой проблеме. Были разработаны специальные наборы для чистки и смазки. Была даже издана книжка комиксов, где солдаты-женщины в футболочках объясняли бойцам, как разбирать их любимую М16 и прочее. Когда новые винтовки и комплекты для чистки, а также инструкторы были направлены во Вьетнам, винтовка стала завоевывать репутацию отличного оружия для джунглей».
Вам также могут быть интересны следующие оружейные статьи:
rus-guns.com
| м16 Colt M16 М16 (изначально — AR-15 фирмы Armalite) была разработана Юджином Стонером на основе его же автоматической винтовки AR-10 калибра 7.62мм НАТО под патрон .223Remington (5.56×45), созданный фирмой Sierra Bullets на основе охотничьего патрона .222Remington в 1957 году. Винтовка построена по газоотводной схеме с отводом газов из ствола прямо в затворную коробку (газы действуют непосредственно на затворную раму, в отличие, например, от АК, где газы действуют на газовый поршень в газовой камере и не попадают в пространство затворной коробки. Такая конструкция (без газового погршня) приводит к повышенной загрязняемости механизмов пороховой гарью при стрелбе и, соответственно, к более жестким требованиям по чистке и уходу за оружием). К достоинствам такой конструкции относится меньшая масса подвижных частей автоматики, и, как следствие, меньшее влияние импульсов от их движения на устойчивоасть оружия при автоматической стрельбе. Запирание осуществляется поворотом затвора с 8 боевыми упорами. Помимо этого, к особенностям конструкции можно отнести «переламывающуюся» на манер охотничьих ружей для разборки затворную коробку, изготвленную литьем из алюминиевых сплавов, приклад из полимера, расположенный на линии ствола (для уменьшения вертикального плеча отдачи), полимерные цевье и рукоятку управления огнем. Кроме того, винтовка имеет дэмпфер отката затвора (подпружиненный груз, в который ударяется затворная рама в крайнем заднем положении). Так как демпфер расположен в прикладе, это создает проблемы при создании модификаций М16 со складным прикладом, отсюда — и характерные «телескопические» приклады на укороченных ХМ177 Коммандо, М4 и других.  Винтовка была принята на вооружение армии США в 1962 году и сразу же попала во Вьетнам. Из войск начали жаловаться на частые отказы, происходящие при
загрязнении винтовки. Так, например, один морской пехотинец писал домой: По результатам Вьетнамской войны винтовку модифицировали в 1968 году и
обозначили М16А1. Тогда винтовка приобрела характерное устройство в
виде клавиши на правой стороне затворной коробки для дозакрытия затвора
(в случае засорения или недосыла патрона). Необходимость в такой детали
(в отличие от АК, например) объясняется тем, что рукоятка
перезаряжания, доступная для обоих рук стрелка и расположенная на
тыльной стороне ствольной коробки, не связана с затвором жестко и при
стрельбе остается неподвижной. При недозакрытии затвора необходимо
несколько раз нажать на эту клавишу, которая своим зубом-храповиком
продвигает затворную раму вперед, взаимодействуя с гребенкой на боковой
поверхности затворной рамы.Кроме того, на затворной коробке позади окна
для выброса гильз появился специальный прилив — отражатель стреляных
гильз. Его назначение — не допускать попадания гильз в лицо стрелку,
ведущему огонь с левого плеча. Кроме того, вместо изначального магазина
на 20 патронов был принят новый, на 30 патронов. Основными производителями М16 для вооруженных сил США являются компании Colt (приобрела все права на винтовку AR15 у фирмы Armalite еще в 1959 году), и FN Manufacturing inc. (американское подразделение бельгийской компании FN Herstal). Помимо этого, выпускается значительное количество клонов М16 в гражданском и полицейском вариантах (без возможности ведения огня очередями, за счет изменения ударно-спускового механизма). Они обозначаются по разному, как правило AR15, M15, XM15 и т.д. Эти образцы в большей или меньшей степени копируют М16, и производятся такими компаниями, как Armalite (M15), Bushmaster (XM15, Ar15), Professional Ordnance и многими другими. Помимо США, М16 состоит на вооружении более чем 20 стран мира. Часто с М16 и ее модификациями используют подствольный гранатомет М203.
Он является первым массовым подствольным гранатометом и представляет
собой лёгкое однозарядное оружие и предназначен для
поражения живой силы, транспорта и легкобронированной техники,
противника на дальностях до 400 м. Гранатомёт заряжается с казённой
части вручную. Безопасность стрельбы обеспечивается взведением
взрывателя гранаты на дальности 31 — 40 м от ствола при выстреле.
Существуют 40 мм гранаты нескольких разновидностей — осветительные,
разрывающиеся,
пробивающие. Гранатомёт стреляет на дистанции с 50-400 м. Возможность
точного попадания крайне низка и необходимо совершить несколько
прицельных выстрелов, чтобы попасть в радиус цели. Помимо того,
гранатомёт малоэффективен в ночное время суток. Гранатомёт показал себя
как крайне ненадёжное боевое средство, но тем не и менее используется
во многих странах закупающих оружие у США. У гранатомёта имеются
несколько разновидностей прицелов — боковой, для дистанций выше 250 м,
прямая наводка — до 250. Также имеется новый лазерный прицел, который
однако на данный момент не вошёл в массовое вооружение. Гранатомёт принят на вооружение в 1970 году армией США. Контракт
на производство М203 получила фирма Colt, которая к 1996 году выпустила
свыше 250 000 экземпляров оружия. Гранатомёт выпускается в США, Египте,
Южной Корее, Израиле. В настоящий момент находится на вооружении у
около 20 стран мира. Модификации: М16А2 «Карабин” Т723 – укороченный по сравнению с М16А2 на 14 см ствол, выдвижной приклад и усиленный дульный тормоз
|
warfront.ucoz.ru
АК против М16 – вечный спор » Военное обозрение
Вопрос о том, какое стрелковое оружие лучше, АК или М16, фактически перешел в разряд риторических. Безусловно, АК стал культовым автоматом: даже несмотря на свою достаточно низкую кучность при стрельбе, невероятная надежность и простота конструкции сделали АК и все его модификации самым распространенным стрелковым оружием на планете. На его долю приходится 15% всего объема стрелкового оружия. По «культовости» этой модели стрелкового оружия нет равных. Автомат присутствует на государственных гербах и флагах, встречается во множестве компьютерных игр.Данный автомат разрабатывался еще во время Великой Отечественной войны под патрон калибра 7,62 мм и в 1947 году был принят на вооружение советской армией. Американская же штурмовая винтовка М16 начала использоваться с 1960-х годов и изначально проектировалась под патрон калибра 5,56 мм. По сути, именно патрон и является главным элементом любого стрелкового оружия, которое служит лишь инструментом его доставки до цели. Поэтому сравнение непосредственно АК и М16 является несколько некорректным.
За прошедшие с 1947 года несколько десятилетий АК пережил ряд модернизаций и получил патрон нового калибра. АК-74, появившийся в войсках в середине 1970-х годов, получил уже 5,45 мм патрон, что позволило увеличить дальность стрельбы и улучшить ее кучность (в автоматическом режиме в 2 раза, в одиночном в 1,5). Среди прочих новшеств данный автомат получил дульный тормоз-компрессор, а в дальнейших разработках — и переработанную схему автоматики, которая во многом и вызывала снижение кучности стрельбы: АК при стрельбе сильно трясся из-за перемещения затвора во время перезарядки.
АК-74М
М16 обладает более близким к АК-74 патроном калибра 5,56 мм и также является одним из самых распространенных в мире образцов стрелкового оружия. Американские военные перешли к новому патрону с меньшими габаритами, массой и отдачей несколько раньше, чем в СССР, приняв на вооружение винтовку М16 уже в начале 1960-х годов. Человек, создавший данную штурмовую винтовку, не столь знаменит, как его визави М.Калашников, однако Юджин Стоунер достоин того, чтобы его имя было известно многим. Юджин Стоунер по праву является одним из лучших американских оружейников прошлого века.
Разработанный им автомат существенно превосходит АК-74 по кучности одиночного огня примерно на 25% (в 1,5 раз по площади). Но его механизм куда более требователен к смазке и чистоте, что создает немало трудностей при его обслуживании в боевых условиях. Таким образом, конечные пользователи автоматического оружия становятся перед выбором: либо высокая кучность, либо высокая надежность, ведь и первое и второе является следствием конструкционной разницы этих образцов.
Автоматика перезарядки работает за счет отвода пороховых газов. В АК-74 они давят на поршень массивной затворной рамы, все детали здесь достаточно крупные, нечувствительные к возможным небольшим зазорам и густоте смазки, но в ту же очередь из-за достаточно высокого веса их перемещение заставляет двигаться весь автомат. В М16 пороховые газы прямо к затвору отводит узкая трубка. Данный узел получился компактнее, легче, при его движении во время стрельбы очередями автомат успевает кучно положить первые несколько пуль, прежде чем происходит его смещение в сторону. При этом здесь отмечается куда большая чувствительность данного механизма к внешним факторам.
M16
Не самым лучшим образом на кучности АК-74 сказывается и его общая компоновка, которая досталась ему от прародителя АК – приклад данного автомата смещен относительно оси стрельбы вниз. Такая компоновка облегчает солдату прицеливание, но приводит к тому, что после каждого выстрела ствол автомата незначительно задирается вверх. У М-16, как и многих образцов западного стрелкового оружия, приклад находится на одной линии с осью стрельбы, и поэтому штурмовая винтовка лишена данного недостатка. Хотя, если взглянуть на это с другой стороны, прицеливаясь (особенно при использовании дополнительных приспособлений), солдат вынужден поднимать автомат выше, что увеличивает его силуэт, который является мишенью для противника.
В инструментах прицеливания у двух этих образцов также существует принципиальная разница. У АК-74 прицельный механизм – это секторный открытый прицел. Достаточно простой, но вместе с тем очень надежный вариант, который позволяет стрелку сохранять хороший обзор. Поэтому данный прицел особенно удобен для стрельбы по движущимся мишеням. С другой стороны, на больших расстояниях он не дает такой уверенности, как диоптрический прицел штурмовой винтовки М16, который позволяет прицеливаться легче, точнее и, что немаловажно, быстрее, однако ухудшая при этом обзор и соответственно стрельбу по движущимся мишеням.
У каждой из представленных моделей есть как свои плюсы так и свои минусы, но проводить между ними сравнительную черту не стоит. Прежде всего это связано с тем, что и АК-74 и М-16 доказали, что они лучшие в мире не в теории, а на практике, и окончательный выбор в пользу того или инного образца должны сделать военные, для которых, собственно говоря, оружие и создается.
Статья подготовлена при денежной поддержке компании АБАФИМ. Компания предлагает недвижимость во Франции в самом её уникальном регионе — «французская Швейцария», что находится на юго-западе страны. Недвижимость Франции стабильно растет в цене, что делает ее, несомненно, выгодным вложением средств. Квартиры во Франции, цены можно узнать на сайте abafim.com.topwar.ru
Сравниваем АК и М16 — ОРУЖИЕ РОССИИ Информационное агентство
Ак и М-16 / Фото: ruposters.ru
Споры о том, какое оружие лучше: АК или М16, — не утихают уже полвека. Первый прост и надежен, вторая высокотехнологична и точна. Мы выяснили, что по совокупности факторов русский автомат опережает американскую винтовку. Так, кстати, думает и весь мир.
Мировой автомат

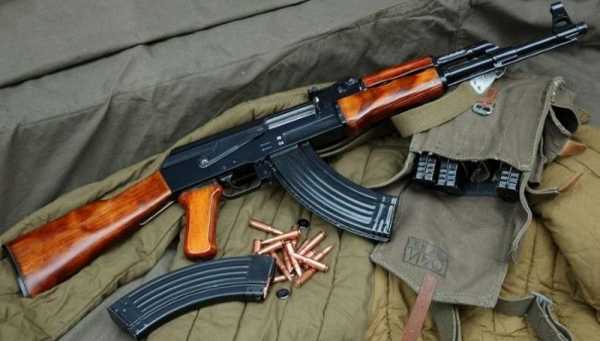

Через два года автомат Калашникова отпразднует 70-летие. Он создавался во время Великой Отечественной и был принят на вооружение в 1947 году. Первым калибром АК стал 7,62 миллиметра. Это было чрезвычайно мощное оружие — с 300 метров автоматная пуля пробивала кирпичную кладку и могла убить прятавшегося за ней бойца. Однако мощная отдача и большой вес движущихся частей снижали кучность и точность стрельбы. В 1974 году АК получил новый 5,45-миллиметровый патрон, дульный компенсатор, а затем и переработанную схему автоматической перезарядки, что в совокупности улучшило кучность в два раза.
Фото: rp13.narod.ru
Недостатком автомата называли его полностью стальную конструкцию — большая масса не позволяла навесить на оружие гранатомет или оптический прицел. Штатный прицел АК — открытый секторный, — считался слишком простым, а примыкание магазина требовало, по мнению некоторых экспертов, чрезмерных усилий. Но отсутствие пластика в несущих деталях сделало автомат нечувствительным к ударам, увеличило его ресурс и ремонтопригодность. Механический прицел не закрывает обзор стрелку и позволяет моментально переносить огонь на другую дистанцию. В 1978 году АК получил подствольный гранатомет, а современные модификации оснащены планками Пикатинни для крепления любых прицелов: от коллиматорных до телевизионных, позволяющих стрелять из-за угла или из окопа.
«Может, магазин АК примыкается не так естественно, как в М-16А2 или HK G33, но зато он примыкается всегда — даже если солдат с оружием в руках прополз по грязи 500 метров, а потом залег в канаве на рисовом поле, заполненном, как и положено этим полям, водой, — считает ветеран американских ВДВ Дэн Шэни. — Это реальный пример, и если бы вам пришлось хоть раз выковыривать грязь из приемного окна коробки М16, чтоб пропихнуть туда проклятый магазин, вы бы поняли, что, наверное, можно и как-то иначе… Для примыкания магазина АК не требуется каких-то усилий или навыков».
Исключительная надежность и простота конструкции, не требующие от стрелка специальной подготовки — главные достоинства автомата Калашникова, снискавшие ему мировую славу. На долю АК приходится 20 процентов всего имеющегося на планете стрелкового оружия. По всему миру выпущено более 80 миллионов автоматов, Калашников стоит на вооружении 50 иностранных армий и украшает гербы и флаги нескольких государств.
Фото: weapon-photo.narod.ru
Длинное пехотное ружьеАвтоматическая винтовка М16 на 15 лет моложе, произведена в количестве 10 миллионов штук и стоит на вооружении 27 стран. Она изначально разрабатывалась под патрон 5,56 миллиметра. Автоматика перезаряжания здесь более хитрая: узкая трубка отводит пороховые газы прямо к затвору, — из-за чего подвижный узел получился компактным и при стрельбе очередями М16 успевает кучно положить первые несколько пуль, прежде чем ствол смещается в сторону.
В силу особенностей конструкции М16 очень чувствительна к песку и грязи. Американским солдатам во Вьетнаме было рекомендовано чистить оружие 3-5 раз в день, а его разборку производить только в закрытом помещении — не только вследствие опасности попадания инородных предметов в ствольную коробку, но также из-за обилия мелких деталей.
Фото: tonnel-ufo.ru
«Попавшая в ствол М-16 вода не всегда вытряхивается одним движением из-за его малого диаметра, большой длины и своеобразного типа нарезов. В результате ствол выходит из строя после нескольких выстрелов и требует замены. Любопытно, что АК-74 при почти таком же калибре этого недостатка начисто лишен», — рассказал Шэни.
Ствольная коробка винтовки сделана из алюминиевого сплава и трескается не только при падении на землю, но и от ударов о корпус бронетехники, поручни трапов и другие твердые предметы. Устраняется поломка полной заменой коробки за 200 долларов. За эти деньги можно купить нелицензионный АК. М16 в сборе стоит $900.
Еще один существенный недостаток винтовки — ее габариты, заставившие увеличить высоту американских бронетранспортеров. Длинный ствол М16 отражает концепцию «Длинного пехотного ружья», занимавшую умы американских командиров со Второй мировой войны: он увеличивает дальность стрельбы и повышает ее точность на больших дистанциях. Однако конфликты новейшего времени показали, что реальная дистанция огневых контактов не превышает 300 метров.
Фото: ruposters.ru
Молоток и пассатижиЛюбители стрелкового оружия составили своеобразный рейтинг АК, М16 и еще одного легендарного российского оружия – трехлинейной винтовки Мосина образца 1891 года.
Дальность. Из АК можно попасть в дальнюю стенку амбара, стоя в его дверях. М16 способна поразить цель на расстоянии 600 метров. Из ВМ можно поразить цель, находящуюся в соседнем округе.
Фото: www.google.ru
Мощность. Пуля АК углубится в дубовый ствол на 30 сантиметров. Из М16 можно выбить 300 очков 30 выстрелами по бумажной мишени. При стрельбе из ВМ одного звука выстрела будет достаточно для поражения цели.
Обслуживание. АК будет работать, даже если его чистили сапожной щеткой в прошлом году. М16 требует рекомендованного производителем синтетического масла с тефлоном по 9 долларов за унцию. ВМ последний раз чистили в Берлине после штурма Рейхстага и она как новенькая.
Ремонт. Для починки АК понадобятся молоток и пассатижи. Ремонт М16 можно производить только в сертифицированной оружейной мастерской. Если вы сможете сломать ВМ, проще будет купить новую.
Фото: www.pravda-tv.ru
Срок службы. АК — 50 лет. М16 — 40 лет. ВМ — 100 лет. Может, и больше — никто не проверял.
Магазин. Недорогой 30-зарядный магазин к АК легко купить. Производитель М16 не рекомендует использовать дешевые магазины — они могут привести к заклиниванию патронов. Магазин для ВМ — что это?
Штык. Примкнув штык к АК, вы напугаете своих врагов. Штык на М16 рассмешит врагов. Штыком на ВМ можно заколоть противника на другом берегу реки, не вылезая из окопа.
МОСКВА, ОРУЖИЕ РОССИИ, Антон Иванов
www.arms-expo.ru
12
www.arms-expo.ru
