Квадрокоптер — это самый простой вид мультикоптера, который приводится в движение 4-мя двигателями, с установленными на них винтами. Двигатели, которые расположены на лучах рамы напротив друг друга, вращаются в разные стороны – 2 по часовой стрелке, два – против. Таким образом создается подъемная тяга.

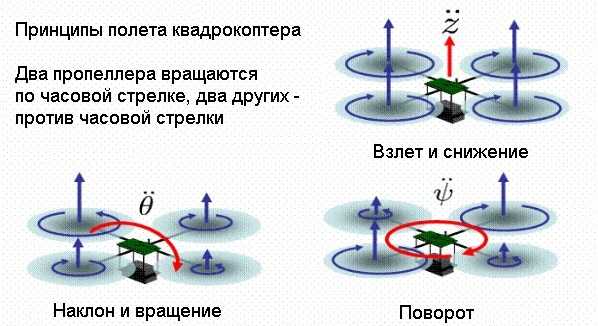

Принцип действия

Давайте разберемся с принципом действия подробнее. Коптер это аэродинамически абсолютно нестабильный аппарат. Стабильным его полет делает бортовой компьютер или полетный контроллер.
Для того, чтобы дрон накренился необходимо, чтобы два двигателя замедлили вращение, а два противоположных — наоборот увеличили. Например, если аппарат хочет свернуть влево, он ускоряет два двигателя на правой стороне рамы и замедляет два на левой стороне. Точно так же, если он хочет полететь вперед он ускоряет задние два мотора и замедляет два передних.

Коптер может повернуть (так называемое «рыскание») влево или вправо, ускоряя два двигателя, которые расположены по диагонали друг к другу, одновременно замедляя два других. Для перемещения доступны 3 оси — тангаж (pitch), крен (roll), рыскание (yaw). А также газ (Throttle).

Мультикоптеры

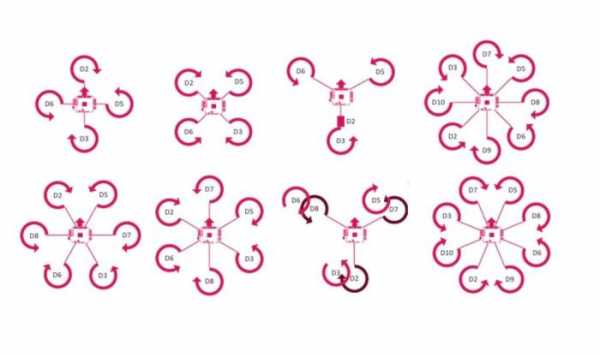

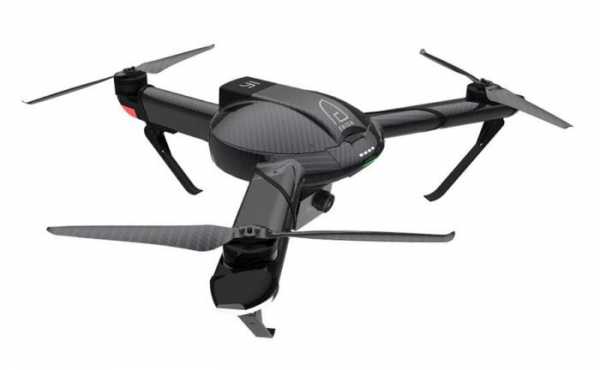

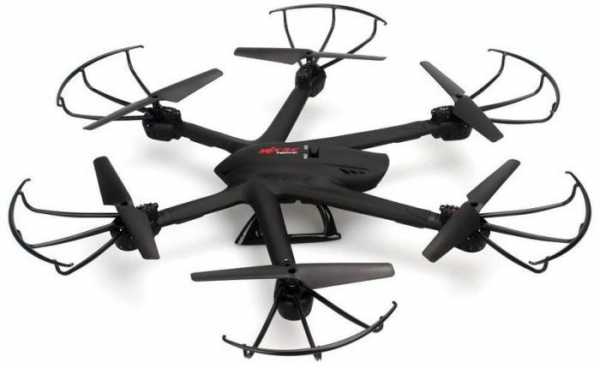

Существуют несколько видов мультикоптеров которые различают по количеству винтов/моторов (винты и моторы обычно называют винтомоторной группой или ВМГ). Помимо квадрокоптера выделяют – трикоптеры — 3 винта, гексакоптеры – 6 винтов, октокоптеры – 8 винтов.

Чем обусловлено количество моторов?

Во – первых безопасностью: при выходе из строя одного винта или мотора коптер рухнет на землю и разобьётся, гексакоптер сядет с минимальными повреждениями, окта – фактически не заметит потерю одного двигателя/винта.

Ниже на видео видно, как гексакоптер садится без существенных повреждений на 5 двигателях.

Во – вторых: полезную нагрузку гексакоптер способен взять бОльшую, за счет большей суммарной мощи двигателей.

Но есть у гексы/окты и минусы:

Выше стоимость – рамы стоят дороже, большее количество двигателей, регуляторов оборотов (ESC) и винтов.

Чтобы обеспечить сопоставимое время полета требуется батареи большей емкости.

Из каких элементов состоят?

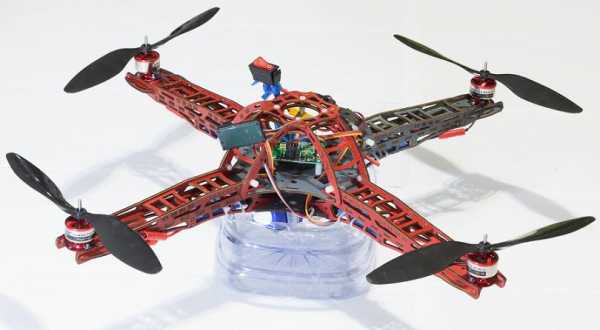

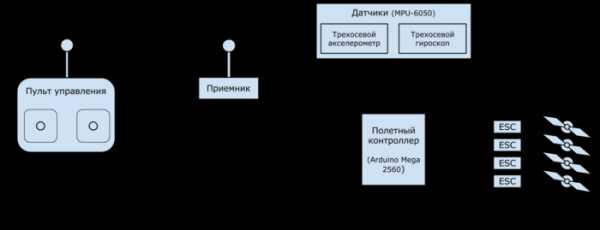

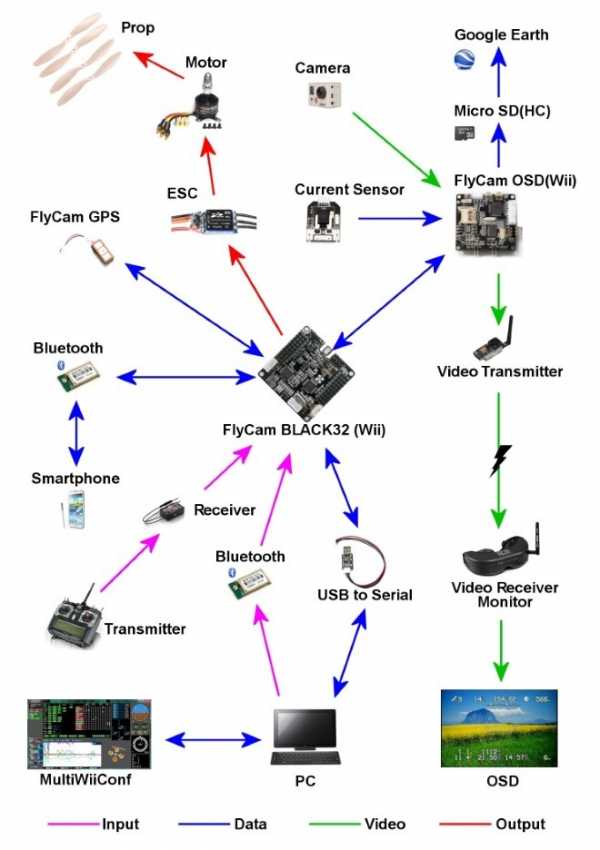

Концептуально радиоуправляемый коптер состоит из двигателей, регуляторов оборотов, лопастей, рамы, полетного контроллера, батареи, радиоприемника и передатчика. На самом деле в нем гораздо больше модулей, о которых мы поговорим чуть ниже.

Полетный контроллер — это мозг вашего аппарта, именно он отвечает за поведение в полете. Как правило, полетный контроллер представляет собой плату или небольшую коробочку с микросхемой внутри. Современные полетные контроллеры, это сложные устройства, способные обрабатывать сигналы поступающие с множества различных устройств и самостоятельно принимать решения о выборе наиболее оптимальной траектории полета и избегать столкновения с препятствиями. Такие контроллеры установлены на DJI Mavic Pro и DJI Spark.

Как правило полетный контроллер состоит из четырех базовых датчиков:

Акселерометр или датчик угловых скоростей;
Гироскоп;
Магнитометр или компас;
Барометр — датчик атмосферного давления, который помогает удерживать высоту.

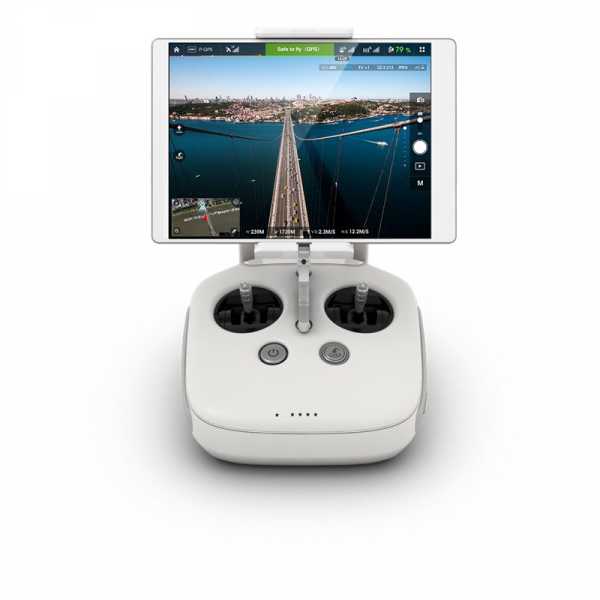

Управление осуществляется через радиопередатчик, он же пульт управления. Большинство передатчиков работают на частоте 2,4 ГГц, это своеобразный стандарт. Команды с передатчика поступают на радиоприемник который подключен к полетному контроллеру. Полетный контроллер обрабатывает полученный радиоприемником сигнал и передает команды двигателям. Таким образом можно сказать, что полетный контроллер управляет вращением двигателей, но делает это не напрямую, а через регулятор оборотов или ESC (Electric speed controller — электронный контроллер скорости).

В самом общем случае управляется коптер по 4-м каналам, которые как раз и есть упомянутые нами выше тангаж (pitch), крен (roll), рыскание (yaw) и газ (Throttle). Чтобы понять, как управляется дрон читайте основы управления.

Дополнительные модули

Современные модели помимо основных модулей содержат ряд вспомогательных таки как:

GPS компас, для определения местоположения аппарата
курсовая камера и видео передатчик для передачи изображения на экран пилота или на полетный шлем (так называемый полет от первого лица или FPV)
гироскопический 2-х или 3-х подвес с камерой – который стабилизирует камеру, защищая ее от вибраций
телеметрия или OSD (OnScreenDisplay) которая отвечает за вывод характеристик полета на экран монитора или полетного шлема
датчики контроля высоты и облета препятствий
wi-fi и Bluetooth модули

Для чего нужен квадрокоптер

Активное развитие и внедрение их в гражданскую среду, привели к росту вариантов использования:

Пассажирские перевозки — так, в Дубаи, на международном саммите была продемонстрирована модель беспилотного такси Ehang 184, которое может находиться в воздухе около 30 минут за один полёт. По сути это одноместный восьми-роторный аппарат, который лишен каких-либо органов управления, т.е. фактически человек летит в этом аппарате в качестве пассажира, а не пилота. В небольшой кабине располагается кресло и планшет с сенсорным экраном, используя который вы можете указать пункт назначения. В 2018 году первый тестовый полет совершило аэро-такси Vahana компании Airbus. В феврале этого же года, сообщили о секретном аэро-такси Joby Aviation , стартап проекта уже привлек 100 млн долларов.

Хозяйственная деятельность — дроны берут на себя отдельные функции авиации: проведение аэросъёмки или других видов сбора данных, нужных для сельского хозяйства, контроля ситуаций на дорогах и в любых удалённых участках. С их помощью отслеживают пути миграции животных, находят затерявшиеся суда, выявляют уровень гидрометеорологической опасности, проводят обследование линий электропередач.

Развлекательные / спортивные шоу — такие аппараты чаще всего оснащаются несущими винтами и являются подобием вертолётов, а не самолётов. Данная конструкция наиболее рациональная, поскольку не требует наличия взлётно-посадочной полосы. Развлекательное использование БПЛА недавно расширилось воздушными гонками. Чаще всего для них используются модели самостоятельной сборки или существенно переработанные готовые. В результате они получают возможность набирать скорость выше 150 км/ч, но относятся к аппаратам с малыми габаритами. Отметим, что стартап Alauda Racing запустил на платформе Kickstarter сбор средств на первые в мире гонки на пилотируемых мультикоптерах, которые планируются в 2020 году.
Профессиональная или любительская фотосъемка — все современные модели оснащаются высококачественной камерой и позволяют делать восхитительные снимки там, куда человек не смог бы никогда добраться самостоятельно.
Грузовые перевозки — в 2016 году компания Amazon провела испытания по доставке посылок с помощью коптера и подала заявку на технологию доставки груза при помощи парашюта. В последние месяцы активно появляются новости с концептами больших грузовых беспилотников, способных перемещаться на высоких скоростях и перевозить до нескольких тонн. Как, например, модель Draco-2 компании Sabrewing Aircraft и тестовая сборка компании Boeing.

mirquadrocopterov.ru

Что такое квадрокоптер с камерой и для чего он предназначен

Приветствую тебя, дорогой читатель моего блога. Давно я не публиковал новые статьи, и сегодня настал тот день, когда я готов возобновить делать текстовые обзоры на квадракоптеры под своим редакторством.

В данной статье ответим на три вопроса, которые волнуют многих начинающих пользователей квадрокоптеров:

Что такое квадрокоптер;
Какие камеры бывают у квадрокоптеров;
Для чего предназначен квадрокоптер;

Квадрокоптер, что это?

Разновидность квадрокоптера

Что такое квадрокоптер с камерой? Такой вопрос задают себе те, кто впервые сталкивается с понятием “квадрокоптер”. И те, кто уже давно знает о существовании квадрокоптеров, имеет представление о том он выглядит и понимает как им управлять, но просто хочет раскрыть квадрокоптер на научном языке. Мы разберем два варианта:

что такое квадрокоптер на простом языке;
и что такое квадрокоптер “по-научному”;

Что такое квадрокоптер с камерой на простом и понятном языке?

Квадрокоптер с камерой – это “игрушка”(в широком понятии) на дистанционном пульте-управлении. Представляет из себя вертолет с четырьмя пропеллерами. Поначалу такой аппарат можно спутать с неопознанным летающим объектом, кто-то даже может предположить что это пришельцы. Также из-за отсутствия понимания стоимости данного устройства, многие думают что это супер-дорого. Но нет. Давайте обо всем по порядку.

Квадрокоптер – это беспилотный летательный аппарат, управление которым ведется с земли через пульт дистанционного управления. Чтобы управлять квадрокоптером, не нужно иметь специальных знаний и навыков, достаточно просто изучить инструкцию, которая идет в коробке с квадрокоптером. Квадрокоптер еще называют “коптером” или “дроном”. Продаются они в магазинах бытовой техники, такие как М.Видео, DNS, Эльдорадо и другие. Также есть специализированные магазины по квадрокоптерам. В крайнем случае можно приобрести коптер на Алиэкспрессе, главное проверить продавца.

Квадрокоптер имеет 4 пропеллера, которые располагаются по диагонали образуя фигуру креста. Пропеллеры вращают 4 мотора, т.е. 4 двигателя. У разных моделей коптеров свои моторы. Каждый мотор обладает определенной вращательной мощностью. Чтобы подобрать подходящий квадрокоптер, необходимо определить и понять задачи, под которые вы покупаете квадрокоптер. Для обычных полетов, для развлечений подойдет коптер с моторами с небольшой вращательной мощностью. Для профессиональной аэросъемки фото и видео, нужно уже выбирать квадрокоптер с камерой, у которого специфические параметры мотора.

Камеры у квадрокоптера

Что такое квадрокоптер с камерой на научном языке?

Квадрокоптер – это разновидность мультикоптера. Сам мультикоптер обозначает “многороторный вертолет” или “многолёт”. Он построен по вертолетной схеме и у него более трёх несущих винтов. В наши дн очень сильно устоялось понятие “квадрокоптер”, как обозначение для летательного аппарата, которым управляют дистанционно с земли посредством пульта.

Научные термины и понятие, касательно квадрокоптеров, употребляются в основном в научной литературе, докладах и рефератов студентов и диссертационных работах. В нашем с вами обзоре будем называть вещи своими именами, так как мы не претендуем на звание “доктора наук квадрокоптерных технологий”. Обойдемся без этой забавы.

Камеры у квадрокоптера: какие бывают

Квадрокоптер с FPV технологией управления

В этом разделе статьи разберем основные типы камер у квадрокоптеров, для более углублённого описания камеры, будет отдельная статья. Итак, на сегодня существует несколько типов камер, которыми производители коптеров снабжают свои летательные аппараты. Но стоит отметить и такой нюанс, что некоторые квадрокоптеры поставляются без камер. А позже к ним докупаются экшн-камеры, такие как Amkov, Xiaomi, Sjcam.

Типы камер, которые есть у квадрокоптеров:

HD-камеры, для съемки видео;
FPV-камеры, для управления квадрокоптером “с кабины пилота”;

В качестве HD-камер, как мы и говорили ранее, могут быть использованы экшн-камеры или камера, которая которая поставляется непосредственно с коптером. Но это уже зависит от модели. Есть много разных моделей и к каждой есть свой подход. Разные коптеры, разные камеры решают разные задачи.

Что касается FPV-камер, то тут дело обстоит посложнее. Основной упор падает на тип камеры, есть несколько типов и у каждой свой стандарт передачи видео. А еще есть передатчик, тип матрицы и задержка. На все это тоже нужно обращать внимание при выборе. Эта статья у нас познавательная обощающая, поэтому не будем тут расписывать. Все тонкости разберем в отдельных статьях. Смотрите на сайте.

Для чего предназначен квадрокоптер

Применение квадрокоптеров при организации съемок на свадьбе

Ну и в завершении данной статьи, давайте разберем какие задачи решает квадрокоптер и для чего он все-таки предназначен. Ввиду своих технических характеристик, квадрокоптер весит от 1 до 4 кг, что позволяет ему подняться в воздух на сравнительно небольшую высоту и преодолеть небольшое расстояние. Т.е. получается квадрокоптер предназначен для облета мест находясь в непосредственной близости от места управления с пульта.

Применение квадрокоптера в съемках фильма

Их применяют для аэросъемки фото и видео. Используют в поисково-спасательных работах. Киноиндустрия нашла применение квадрокоптерам при производстве фильмов.

Возможно, я забыл упомянуть еще сферы, где применяется квадрокоптер. Напишите свой вариант в коментариях, интересно узнать ваше мнение.

i-smotr.ru

Для чего нужен квадрокоптер — самые необычные сферы применения

Когда на рынок выходит новый успешный товар, к нему возрастает интерес, когда на рынок вышли коптеры – появилось много вопросов, например, зачем они нужны. Квадрокоптер – это летательный аппарат с 4-мя винтами, за счет которых он пилотирует в воздухе, а не передвигается по земле, это его основная особенность. Для такого летательного аппарата нашлось много разных сфер применения. Далее мы постараемся подробно рассказать о том, для чего нужен квадрокоптер и где он может применяться.

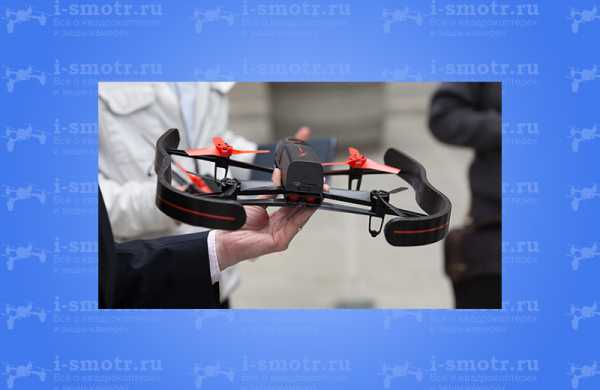

Игрушка

Радиоуправляемые игрушки всегда нравились и детям и взрослым, хотя в жизни мужчины самые трудные – это первые 40 лет детства. Летающие радиоуправляемые модели вызывают и вовсе восхищение. Малые квадрокоптеры могут использоваться в помещении. Они легкие и проворные, при этом не повредят вашу мебель и другие атрибуты интерьера.

Квадрокоптер для детей

Модели побольше можно использовать на открытом воздухе, чтобы летать в поле вашего зрения и за его пределами, если беспилотник оборудован FPV-системой. Естественно, что есть и дорогие многофункциональные модели, применение которым весьма широкое. Их скорость, дальность и длительность полета больше, а это значит, что и возможностей для соревнований с друзьями больше!

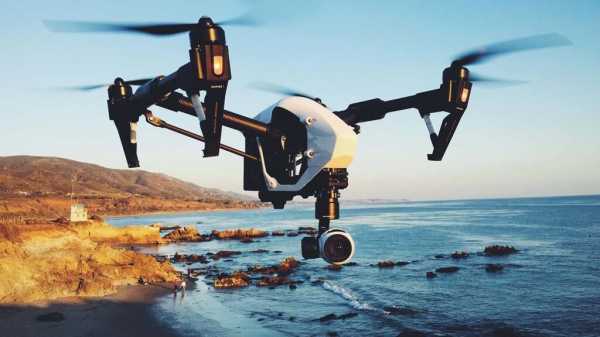

Помощник с камерой

Квадрокоптеры продаются как с камерой, так и без неё. Для съёмки видео с высоты ранее использовали специальные видео-краны или вертолеты, а это очень дорого. Стоит отметить, что сейчас для этого нужны квадрокоптеры с камерой или так называемой FPV-системой, позволяющей следить за процессом съемки в режиме реального времени. Более того отдельные модели позволяют изменять ракурс съемки, вращая камеру.

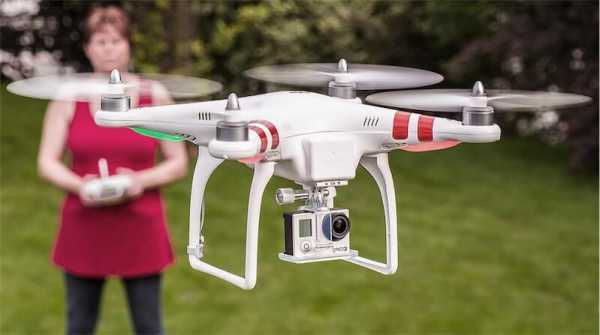

Дрон с камерой

Получается что квадрокоптер с камерой значительно удешевляет процесс съёмки. Такой аппарат нужен для журналистов, блогеров, видеооператоров. Хороший спрос сейчас имеет съёмка отдельных свадебных эпизодов. Такие дроны могут автоматически следить за объектом съёмки, это значит, что вы можете настроить его и вести свой блог, или снимать сюжет с другого ракурса, если вы не ведущий, а оператор.

Ракурс для съемки с воздуха

Таким образом, купив нужную модель квадрокоптера для видеосъёмки, вы расширите спектр предоставляемых услуг, если вы фото- или видеооператор или приукрасите свой видеоблог.

Видеонаблюдение

Квадрокоптер нужен и для обеспечения безопасности объекта. Некоторые охранные предприятия используют их для наблюдения и патрулирования периметра территории. Это безопасный и эффективный способ, особенно если вместо камеры его оборудовать прибором ночного видения или тепловизором.

Беспилотник для охраны

Но, как говорится, «лень двигатель прогресса» и находчивые люди придумали с помощью квадрокоптера выгуливать домашних животных. Вы можете наблюдать за своим питомцем не выходя из дому.

Фермеры также нашли применение квадрокоптерам, они помогают не только следить за животными, но и сгонять животных в стадо. В сельском хозяйстве используют беспилотники для контролирования процесса созревания культур, внесения удобрения, а также для борьбы с вредителями.

В охоте и в армии

Охотники используют квадрокоптеры для разведки леса и слежения за местами обитания диких животных. Это безопасный способ слежения за зверями, к тому же так можно сократить время их выслеживания, заблаговременно облетев «злачные места». Кроме слежения беспилотники нужны и для съемки видеоблогов с охоты или в тактических целях, например вызвать реакцию животных и вывести их на открытую местность. О том, как выбрать квадрокоптер для охоты, мы рассказывали в отдельной статье.

Беспилотные летательные аппараты разных конструкций давно нашли свое назначение в военных целях. Это и разведка, и атака противника, и доставка боеприпасов.

Спасатель

Квадрокоптеры хорошо выручают спасателей в стихийных бедствиях. Помогают пожарным тушить пожары в труднодоступных местах там, где человек в меру своих габаритов не сможет пройти или пролезть. Медикам в их практике нужен квадрокоптер для оказания экстренной помощи. Они дополнительно оснащают аппараты микрофонами и динамиками, чтобы давать указания пострадавшим по оказанию медицинской помощи, пока карета скорой помощи в пути или нет возможности добраться к пострадавшим из-за завалов. Возможно в скором времени квадрокоптеры смогут транспортировать людей. В этом направлении уже есть предпосылки к удачным разработкам.

На фото дрон, оснащенный дефибриллятором:

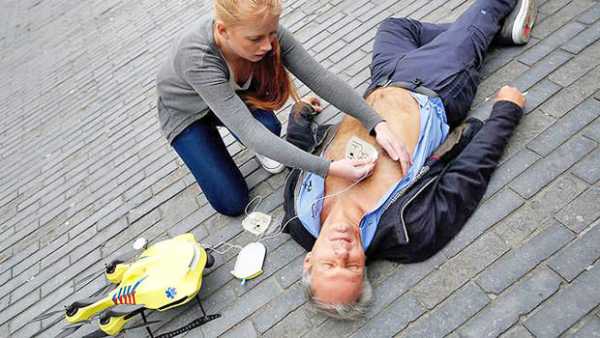

Беспилотник с дефибриллятором

Научные исследования

Беспилотник нужен и для проведения научных исследований, сбора данных в местах со сложным доступом. Например, его назначением может быть видеосъёмка. Исследователь может подлететь в ту область, куда не доберется своим ходом.

Съемка в труднодоступных местах

Такое применение дроны нашли в археологии, картографии, биологии. Если модель оборудована «рукой» для захвата предметов, ученные могут брать анализы и пробы растений, грунта или воды.

Доставка товаров и грузов

Магазин Амазон ведет работы по внедрению воздушной службы доставки на беспилотных летательных аппаратах. Такие услуги нужны для быстрого получения товаров заказчиками в любое время суток. Дроны могут поднимать небольшие грузы, типа книг или фастфуда. Для больших грузов большая часть рынка квадрокоптеров не предназначена, но есть и «грузовые» модели. Однако в каждой стране особое отношение к летательным аппаратам, а также их разрешенной массой. Поэтому развитие этой отрасли несколько затруднено, в частности и в России.

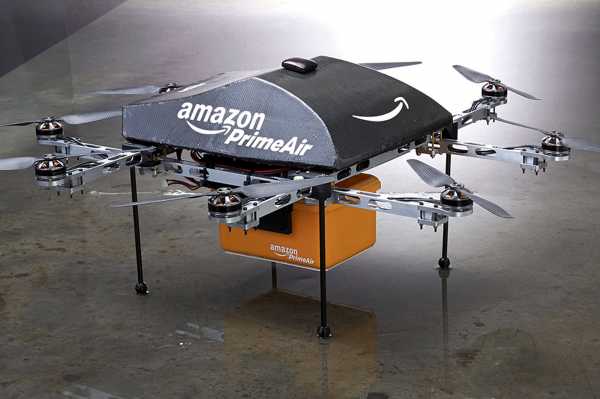

Дрон от Амазон

Назначение квадрокоптера – летать, а что конкретно он будет делать в воздухе, зависит от желаний пилота и конструкции летательного аппарата. Некоторые пользователи используют дрон для соревнований, в том числе и контактных его видов. Или для развлечения, чтобы доставить в соседний двор банку пива, например. И прежде всего – это отличный подарок ребенку! Теперь вы знаете, для чего предназначен коптер и где он используется на сегодняшний день.

Напоследок рекомендуем просмотреть полезное видео, на котором рассказывается, где еще применяются дроны:

dronnews.ru

Что такое квадрокоптер и зачем он нужен?

19 Августа 2015

Квадрокоптер (от англ. quadcopter — «вертолет с четырьмя винтами») — это беспилотный летательный аппарат с четырьмя пропеллерами, который обычно управляется пультом дистанционного управления с земли. Как правило, на нём устанавливается мини-камера, позволяющая вести в полёте фото- и видеосъёмку.

Жаль, что люди не летают как птицы. Наверно каждый мечтал увидеть свой город сверху, снять видео с большой высоты, насладиться необычной панорамой. И эта мечта, благодаря такому чудесному изобретению, как квадрокоптер, вполне может стать реальностью.

Раньше беспилотники можно было увидеть только в интернете или по ТВ, а об их приобретении большинство даже не задумывались из-за сумасшедшей цены. Но со временем такие гаджеты продолжали падать в стоимости, и сегодня все больше людей могут себе позволить приобрести квадрокоптер с камерой. Эти устройства с каждым днем набирают популярность во многих точках земного шара. Ими пользуются в вооруженных силах, различных государственных и коммерческих организациях, спецслужбах. Даже легендарная компания Google в своей работе применяет квадрокоптеры. Очень часто с помощью таких гаджетов снимают видеоклипы, свадьбы и прочие мероприятия. Квадрокоптеры с камерой, имеющей возможность транслировать видео, создают эффект присутствия при полете, а также одновременно записывают ролики. Данное устройство может проникнуть практически в любые, даже самые труднодоступные места.

Квадрокоптер на радиоуправлении

Квадрокоптер (он же коптер и квадролет) представляет собой маленький летающий аналог вертолета. Он имеет четыре винта, которые вращаются в противоположном направлении. Если сравнивать квадрокоптер с обычным радиуправляемым вертолетом, то первый обладает лучшей плавностью движения, а также большей маневренностью. Кроме того, коптер отличается низкими показателями шума, он не создает сильных потоков воздуха. Это позволяет использовать устройство не только для съемок в воздухе, но и в помещении. К квадрокоптеру можно присоединить любую легкую камеру.

Вы можете приобрести квадрокоптер у нас на сайте.

Можно ли собрать коптер самостоятельно?

Если вам не хватает продолжительности или дальности движения, можно попробовать собрать квадрокоптер самому. Если вы готовы рискнуть, владеете технологией пайки, хорошо разбираетесь в электронике и готовы потратить на это несколько месяцев, можно надеяться на хороший результат.

Однако при этом у вас не будет гарантии на коптер, да и не все компоненты будут сразу совместимы. Поэтому лучше не тратить время и силы, а приобрести уже готовый квадрокоптер.

Другие новости

Обзор квадрокоптера DJI Phantom 3 Professional
Обзор квадрокоптера DJI Inspire 1
Квадрокоптеры DJI

digbox.ru

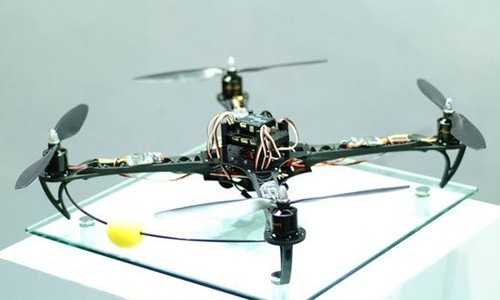

Что такое квадрокоптер

В дальнейшем, где это возможно слово мультикоптер будет заменено на более ходовое слово на слуху — квадрокоптер

Квадрокоптер — это летающий аппарат, двигающися посредством регулировании скорости вращения двигателей с пропеллерами

квадрокоптер это один из простых летательных аппаратов у которого много поклонников.
квадрокоптер аэродинамически не устойчив и требует компьютерное управление для сабильного полёта.
Поэтому квадрокоптер это целая “летающая система” и если его «компьютер» не работает, то он не летает.

квадрокоптер, как показан выше, является простым типом мультикоптеров , с каждой парой двигателей вращающихся в противоположную сторону.

это позволяет ему использовать осевое вращение (Yaw) вправо или влево, посредством ускорения одной пары и замедлением другой пары двигателей.

горизонтальное движение осуществляется за счет ускорения двигателями (увеличение тяги оборотами) на одной стороне и снижение тяги на другой.

это позволяет наклонить квадрокоптер (Roll or Pitch) в нужном направлении движения , после чего тяга двигателей уравновешивается.
угол наклона , как правило определяет скорость движения в этом направлении.

что бы скомпенсировать порывы ветра компьютер наклоняет автоматически квадрокоптер в сторону направления порыва.

для того, что бы это работало на квадрокоптере должны быть электронные “гироскопы”, которые измеряют уровень по трем осям
помимо этого он может быть оснащен электронными акселерометрами, которые определяют смещение по трем осям

контроль высоты и её изменение осуществляются путём ускорения или замедления оборотов двигателя.

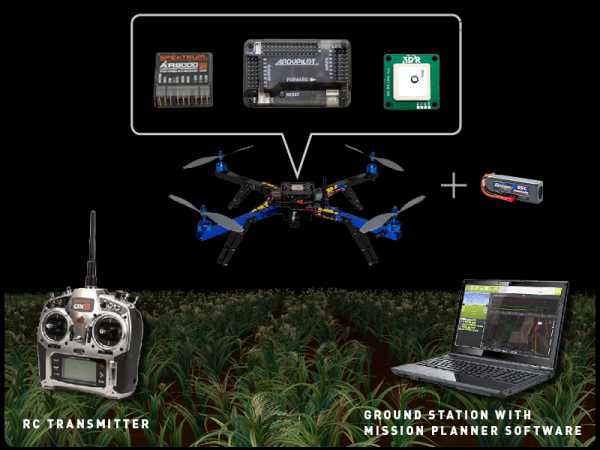

Cистема мультикоптера:

Для того, что бы летать вам нужно:

сам квадрокоптер, включая раму, моторы, регуляторы скорости (ESC) винты (пропеллеры) и батареи
Полетный контроллер или автопилот, который обеспечивает стабилизацию и в более развитых системах (таких как APM 2.6) автоматический контроль.
Компьютер или ноутбук (телефон, планшет) для того, что бы запрограмировать полетный контроллер (что не обязательно) и для использования в качестве телеметрической наземной станции.

Демонстрационное видео демонстрирующее ручное и автоматическое управление.

Полет начинается с режима Stabilize “стабилизация” , который обеспечивает стабилизацию по горизонту и ручное управление.
Loiter Mode — квадрокоптер автоматически подерживает позицию и высоту , но допускает ручное управление.
Simple Mode — позволяет управлять квадрокоптером без учета орентации ( используя компас)
Auto Land — автоматическая посадка и переход в режим постановки в охрану (Disarm) , когда он приземлится.

Важные элементы для квадрокоптеров:

Основные требования квадрокоптеров это обладание досаточной тяги у моторов пропеллеров , способные его поднять:

Благодаря тому, что технологии литиевых батарей позволяют это сделать
Предыдущие технологии не позволяли обладать достаточным потенциалом и были слишком тяжелые и не производительные.
Бесщеточные двигатели (Brushless motor) и электронные контроллеры скорости (ECS) повышают полетные характеристики, выносливость моторов и их надежность (работа на отказ). при разумной дисциплине можно летать в дождь и не волноваться за моторы.
Карбоновые , алюминевые и стеловолоконные технологии облегчают вес давая эфективность и производительность по соотношению к весу апарата.
Полетный контроллер (ArduPilot) является мозгом , который позволяет квадрокоптеру творить потрясающие вещи.
Группа разработчиков опирается на APM контроллер , который имеет хороший потенциал
В полетный контроллер встроенно много датчиков, необходимых для автоматического полета
В эту систему включены : трех осевой гироскоп, трех осевой акселерометр, компас (магнитометр) , барометр (высотомер) и GPS.
ArduPilot подключается к моторам , радиопередатчикам, телеметрии и камеры контроля.

Современные радиоуправляемые системы 2.4МГц обеспечивают быструю и очень надежную связь с квадрокоптером.
Программа Mission Planer позволяет обновить прошивку Автопилоту
Программа так же позволяет загружать пользовательские параметры (миссии / точки) и прочие инструкции в квадрокоптер.
Кроме того, можно использовать планирование миссии полета , анализировать журналы полета записаные на автопилот.

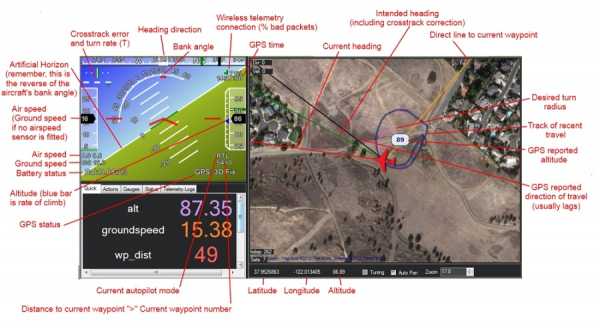

А еще программа может работать как телеметрическая наземная станция (Ground Station) , где отображаются в реальном времени данные полета.

Требования к проектированию мультимоторных аппаратов

Квадрокоптер — устойчивая система , но ей нужнен тщательно подобранные компоненты.

Прогнозируемый вес, производительность, время полёта и полезной нагрузки — это требует сбалансированного подхода, что бы добиться хороших результатов.
Высокая производительность, как у квадрокоптеров (quadrocopter) для хобби или использования камеры (сьемок с воздуха) требуется уже более тяжелоподъемный мультикоптер — гексакоптер, октакоптер (hexacopter, octacopter)
Размер рамы и её вес, двигатели и пропеллеры, мощность батареи и полезная нагрузка — являются важными параметрами при постройке мультикоптера.

Небольшой квадрокоптер (quadrocopter) идеально подходит , что бы научиться летать, хорош для новичков, которые осваивают это.
Большой гексакоптер (Hexacopter) или октокоптер (Octacopter) с камерой для съемок дорогой и серьезный аппарат, требует професиональных навыков.

это сильно бъет по карману, в случае его падения и это стоит учитывать.

ardupilot-mega.ru

виды, как работает и управлять

26.02.2018

Беспилотными летательными объектами мечтают обладать многие представители сильной половины человечества, начиная со школьной скамьи. Прежде чем приобретать аппарат, который на поверку вовсе не игрушка, мы рекомендуем узнать, квадрокоптер что такое и с «чем его едят». А именно, кто его придумал, что его поднимает в воздух, как работают его двигатели и какими опциями он может обладать. Итак, рассмотрим коптер — это что такое и как он работает:

С чего все началось?

Что такое квадрокоптер впервые показал русско-американский авиаконструктор Георгий Ботезат. Именно он в 1922 году сконструировал «праотца» современных высокотехнологичных дронов.

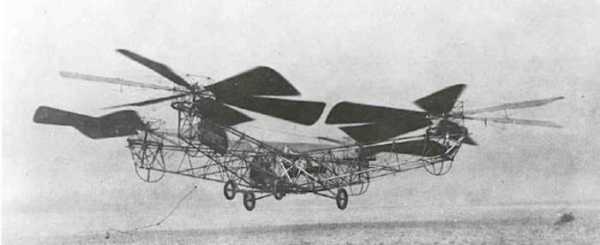

Это был аппарат, который имел четыре винта, весил 1600 килограмм. Именовался он вертолетом. В документах зафиксировано, что он поднимался в высоту аж в 4 метра с 450-килограммовым грузом.

Правда управление новым аппаратом вызывало дискомфорт. Дело в том, что из четырех винтом «руководящим» был один, который вращался с помощью двигателя. Мотор сложной трансмиссией передавал движение трем другим винтам.

Затем развитие детища Ботезата приостановилось, потому что американская армия отказалась от финансирования проектов в пользу более перспективных автожиров. Только в начале нашего века дроны обрели новую жизнь и стали такими, какими мы их знаем.

Какие бывают мультикоптеры?

Всеми известные квадрокотеры — это не что иное, как мультикоптеры. Что такое мультикоптеры? Это имеющий много моторов воздушный аппарат, пропеллеры которых вращаются в разных направлениях.

Мультикоптеры классифицируется по количеству винтов. Сейчас производители представляют большое разнообразие моделей. Все они различаются полезной массой, то есть величиной, какой вес они могут поднять на борт.

Три винта — это трикоптер.

Четыре винта — всем известный квадрокоптер.

Шесть винтов — это гексакоптер.

Восемь винтов — это октокоптер. Он уже похож на пришельца с космоса.

Какие основные элементы коптера?

Есть элементы, без которых невозможно функционирование современного квадрокоптера.

Что такое они из себя представляют:

Аккумулятор. Он бывает литий-полимерными (LiPo) и литий-ионными (Li-Ion). Чаще всего предпочтение отдают первым, потому что они на порядок безопаснее.

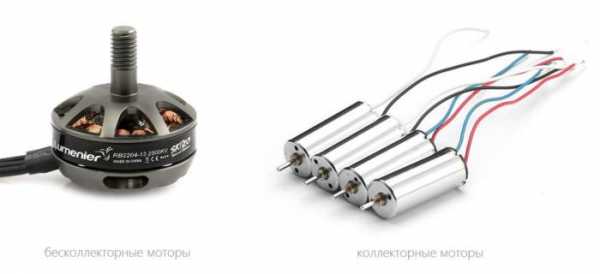

Двигатели. Бывают коллекторные и бесколлекторные. Последние более долговечные за счет своей конструкции и издают меньше шума, что для аэросъемки — немаловажный момент.
Контроллер ДУ — это пульт, аппаратура и трансмиттер.

Как работает квадрокоптер?

Что такое управление дроном, может почувствовать каждый пилот, который осуществит первый полет. А как дрон работает? Оказывается все просто. Это можно понять с помощью схемы.

Винты, а их бывает 3 / 4 / 6 / 8-мь, как рассмотрели выше, приводятся в движение с помощью двигателей. Одна половина моторов крутит пропеллеры по часовой стрелке, в другая — в противоположную сторону. Благодаря этой системе в работе не нужен хвостовой пропеллер и сложный автомат перекоса, которые нашли применение в конструкции вертолета.

Как происходит управление полетом?

Что такое квадрокоптер в действии? Это прежде всего работа несущих винтов, приводящихся в движение двигателем.

Подъем происходит, когда увеличиваются обороты на всех несущих винтах.
Спуск происходит, когда уменьшаются обороты всех пропеллеров.
Квадр начнет движение в сторону, когда увеличатся обороты одной половины винтов и уменьшаться обороты другой половины.
Дрон повернет, когда увеличатся обороты пропеллеров часовой стрелке, и уменьшаться обороты тех, что работают против часовой.

Какие бывают моторы?

Дроны оснащают коллекторными и бесколлекторными моторами. Первые чаще всего применяют в конструкции недорогих квадрокоптеров, такое решение приводит к снижению стоимости беспилотника. Бессколлекторные двигатели используют в дронах полупрофессиональной и профессиональной категории.

Коллекторные моторы на порядок дешевле бесколлекторных. Все дело в простом и понятном механизме, основанном на работе щеток и коллектора. Вначале он работает бесперебойно, обороты высоки, но со временем постоянное трение щеток и коллектора приводит к перегреву и искрению. Износостойкость низка, а коэффициент полезного действия достигает 60%.
Бессколлекторные моторы исключают в своем механизме работу щеток. Есть ротор с магнитами и статор с катушками, которые создают электромагнитное поле. В итоге, коэффициент полезного действия достигает около 95%, а износостойкость невероятно низка. Но и цена на такой мотор довольно высока. Хотя некоторые бюджетные квадрокоптеры уже оснащают такими двигателями.

Как управлять?

Что такое полет квадроптера, ответит любой пилот. Коптер с камерой или без нее управляется с пульта, в частотном диапазоне 2.4-5.8Ггц. Бесперебойную работу дрона обеспечивает слаженная система всех высокотехнологичных элементов дрона. Это:

Акселерометр

Микропроцессор — это «мозги» квадрокоптера. Он координирует работу всей системы, обеспечивает бесперебойность механизма и скорость выполнения команды.
Гироскоп — без него беспилотник будет петлять к небе. Это важная часть «организма» дрона, которая стабилизирует полет по шести осям и делает его плавным.
Акселерометр — это датчик, который «запоминает» положение квадрокоптера относительно горизонтали, посылает эту информацию контоллеру, который выравнивает дрон горизонально относительно земли.
Барометр — это датчик, который обеспечивает плавное зависание аппарата на выбранной пилотом высоте. Допустим, если пользователь запутался в командах, то ему достаточно использовать стики пульта, чтобы дрон послушно завис в воздухе, ожидая очередных команд.
Сонар — это ультразвуковой сенсор, которых нужен для автопосадки и удержания небольшой высоты. В высокотехнологичных дронах, типа Phantom 4 Pro, сонары — это уже сложные системы, которые применяются для определения препятствий на пути коптера и их успешного облета.
GPS модуль — это тоже важнейший модуль, который теперь применяется даже в бюджетных моделях дронов. Он дает такое позиционирование, что квадрокоптер не потеряется даже в самых сложных погодных условиях и вернется домой. Целый набор полетных функций добавляется с его присутствием. Это «автовозврат», который обеспечивает безопасность дрона, если что-то пойдет не так и сигнал пропадет, опцию «Облет по точкам» и любимую следящую функцию блоггеров «Следуй за мной». Как правило, GPS уже появляется на борту линейки любительских коптеров. Однако, всем пилотам следует помнить, кто корректную работу беспилотника обеспечивает обязательная калибровка перед каждым полетом.

Какие бывают квадрокоптеры?

Современные производители предлагают такое разнообразие коптеров, что повышает сложность выбора в несколько раз.

Условно все, что предлагают современные производители можно разделить на:

Квадрокоптеры для новичков: Обладают простейшим функционалом — как правило, микропроцессором, барометром и гироскопом, чтобы удержать коптер начального уровня «на плаву». Подходит для обучения.
Любительские рекомендованы пилотам, которые уже имеют некоторый опыт управления. Как правило, применяются для вполне конкретных целей — аэросъемка или гонки с дронами. Именно поэтому коптер должен обладать необходимым набором функций для управляемого и динамичного полета.
Профессиональные. Их отличает цена и высокотехнологичность. Применяют, как правило, в спасательных работах, или в военных спецоперациях, или в геологических изысканиях. Поэтому такой квадрокоптер, собранный из высокоточных систем, обладает исключительной автономностью, дальностью полета, временем нахождения в воздухе, скоростью и бесшумностью.

gam-ga.ru

Что такое квадрокоптер и его предназначение

Квадрокоптер, он же мультикоптер или дрон — беспилотный многороторный вертолет. Это изобретение стало популярным как среди любителей, так и среди профессионалов благодаря своим небольшим габаритам, удобству и точности управления, огромной мощи и хорошей маневренности.

Что такое квадрокоптер и его предназначение?

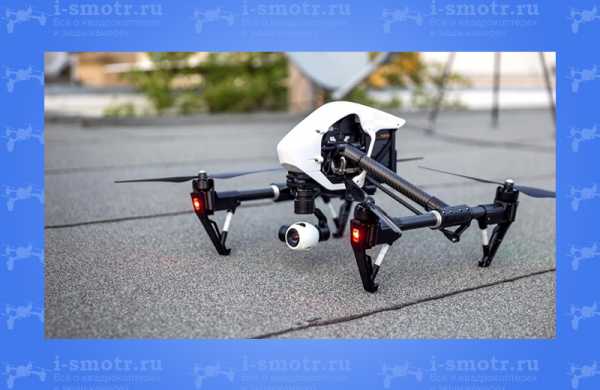

Квадрокоптер — вертолет, который оснащен четырьмя несущими винтами. Но есть модели с большим количеством лопастей. Они гораздо мощнее и стабильнее. Эти приспособления позволяют вести аэросъемку на высоте до двух километров, могут передавать изображение на экран в реальном времени и делать качественные снимки. Зачастую такие устройства используют профессионалы с целью получения информации с места аварии, которая произошла в труднодоступном месте. Более простые квадрокоптеры обычно используют дети, чтоб поиграть. Простые модели не имеют камеры.

Устройство квадрокоптера

Управляемый квадрокоптер осуществляет свой полет и маневры при помощи дистанционного пульта управления. На нем находятся два рычага, один из которых отвечает за движение аппарата вверх и вниз, а также вращение вокруг оси, а другой может направлять устройство в разные стороны. Работает этот вид вертолета от аккумулятора. Он может поддерживать связь с пультом на расстоянии двух километров.

Устройства квадрокоптеров в зависимости от моделей несколько различаются. Так, квадрокоптер с функцией трансляции видео необходимо связать со смартфоном или андроидом при помощи специальной программы. Она также дает возможность изменять положение камеры на самом вертолете для более удачного кадра и лучшей обзорности. Съемка осуществляется в реальном режиме. После того, как будет пойман удачный кадр, следует нажать кнопку смартфона, после чего камера квадрокоптера сделает фото. Стоит отметить, что сделанные снимки и аэросъемка получаются прекрасного качества.

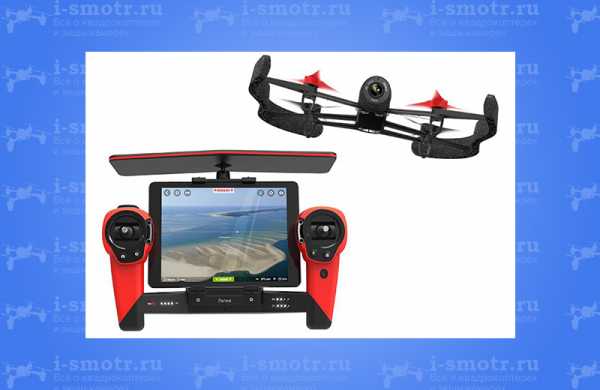

Есть и более усовершенствованные модели — квадрокоптеры с камерой и встроенным дисплеем на пульте. В этом случае нет необходимости связывать этот аппарат с девайсом. Все данные будут транслироваться на встроенный экран на дистанционном пульте управления.

kak-bog.ru
