Вопрос для тех, кто хорошо знает историю. Когда и где был создан первый огнемёт?

Прототип огнемета:

Прообразом огнемёта можно считать знаменитый «греческий огонь» — древнее оружие, при помощи которого византийцы, в частности, поджигали суда противника в морских сражениях.. .

«Греческий огонь» оказался абсолютным оружием того времени, особенно в морских сражениях.
Химики (или, применительно к тому времени – алхимики) улучшили и зажигательная смесь: теперь в качестве поражающего элемента для катапульт и сифонов (древних «струйных огнеметов» ) начинают использовать легендарный «греческий огонь» . Одно из его первых применений зафиксировано в 673 г. н. э. византийскими войсками, которые швырялись этим огнем направо и налево. Предположительно, легендарная горючая смесь, горящая даже на поверхности воды, состояла из селитры, серы, нефти и смолы. Известен и предполагаемый автор этого изобретения - им оказался некий Каллиник, сирийский ученый и инженер, беженец из Маальбека. Бой на воде в те времена велся плотным строем, поэтому огонь от подожженного корабля быстро перекидывался на все остальные. Целые флоты сгорали, не успев сказать даже «черт побери» . С помощью «греческого огня» , а также, по свидетельству историков, с помощью Божьей помощи, византийцы отразили два больших вторжения арабов в 673 и 718 г. н. э. Заодно этим же оружием в 941 г. византийцы спалили весь флот князя Игоря, который приплыл к стенам Константинополя в надежде поживиться золотишком…

Современный огнемет:

Использовав все достижения современной науки и техники, немецкий инженер Фидлер в 1901 году изобрел новый вид оружия - первый в мире легкий (ранцевый) огнемет (оружие, предназначенное для поражения горящей огнесмесью живой силы противника, поджога танков, а также создания очагов пожаров) , дальность действия которого составляла всего 15-20 метров. Поражающими факторами огнемета были открытый огонь и густые облака черного дыма. Кроме того, применение огнемета оказывало на противника деморализующее действие. Следует отметить, что русские ученые и изобретатели часто раньше, чем за рубежом, разрабатывали принципиально новые образцы вооружения, но поддержки со стороны царского правительства, как правило, не получали. Например, изобретатель капитан русской армии Зигер-Корн еще в 1898 году предложил военному министерству России легкий переносной огнемет. Однако царские чиновники, мало заботившиеся об интересах государства, отвергли изобретение.

Уже к началу Первой Мировой войны германская армия имела на вооружении три типа огнеметов: малый ранцевый, средний ранцевый и большой передвижной. Ранние переносные модели германских огнеметов имели слишком большой вес, вследствие чего для их применения организовывались группы из 2-3 специально обученных солдат. Следующим шагом в развитии этого вида оружия стал принятый на вооружение германской армии в конце 1934 года ранцевый огнемет Flammenwerfer 34, разработанный в качестве индивидуального.

Далее: в середине 80-х годов в производство поступил новый РПО «Шмель» , который был тут же опробован в Афганистане. В ряде случаев пехотный огнемет выигрывал даже у артиллерии…

Ну что же, давайте подводить итоги:

На данный момент поршневые огнеметы остались лишь в армиях стран «третьего мира» , а также у всевозможных повстанцев. В армиях развитых стран реактивный огнемет и гранатомет практически слились – для гранатометов изобрели термобарические выстрелы, а реактивным огнеметом часто пользуются как гранатометом. По всей видимости, мы присутствуем при рождении нового, доселе невиданного вида оружия…

otvet.mail.ru

от греческого огня к «Шмелю»

Артем Платонов

Идея использовать огонь для защиты и нападения родилась, пожалуй, в тот самый счастливый миг, когда первобытный человек приволок в пещеру горящую ветку. С тех пор применение огня в военных целях постоянно совершенствовалось. Еще с незапамятных времен защитники осажденной крепости сыпали на голову многострадальным нападающим горящие уголья, а также лили кипяток и смолу. Осаждающие не оставались в долгу и засыпали город горящими стрелами, вызывая тем самым пожары.

Но людям хотелось большего и масштабного, чем несколько зажженных стрел. И конструкторская мысль понеслась вперед, как колесница без возницы. В итоге за несколько сотен лет до нашей эры был изобретен первый прообраз ранцевого огнемета. Согласно последним достижениям науки и техники тех времен, он представлял собой длинную бронзовую или железную трубу, в которую из жаровни насыпали горящий древесный уголь. Затем с помощью больших мехов в трубу закачивался воздух, и из дула с чудовищным ревом вырывался самый настоящий огонь вперемешку с горящими углями. Все это летело метров на пять и производило чудовищный психологический эффект.

Однако древним людям хотелось иметь не только психологический, но и вполне материальный боевой эффект от использования огнемета. Ведь поджигать осадные башни, к примеру, занятие долгое и тяжелое, и психологический эффект на них не действует... А если очень хочется, то, как известно, можно. Поэтому уже в 424 г. до н.э. в битве при Делии одной из воюющих сторон использовалось что-то вроде тяжелого огнемета - под давлением из полого бревна выбрасывалась горящая жидкость. Скорее всего, она состояла из сырой нефти, серы и масла.

Но и в данном случае дальность огнеметания оставляла желать лучшего. Тогда хитрая изобретательская мысль пошла другим путем. Почему бы не приспособить для метания всевозможные инженерные машины, к примеру, катапульты? А в качестве «снаряда» можно использовать обычный глиняный горшок!

Мысль для того времени была гениальной. Химики (или, применительно к тому времени – алхимики) улучшили и зажигательная смесь: теперь в качестве поражающего элемента для катапульт и сифонов (древних «струйных огнеметов») начинают использовать легендарный «греческий огонь». Одно из его первых применений зафиксировано в 673 г. н. э. византийскими войсками, которые швырялись этим огнем направо и налево. Предположительно, легендарная горючая смесь, горящая даже на поверхности воды, состояла из селитры, серы, нефти и смолы. Известен и предполагаемый автор этого изобретения - им оказался некий Каллиник, сирийский ученый и инженер, беженец из Маальбека.

«Греческий огонь» оказался абсолютным оружием того времени, особенно в морских сражениях. Бой на воде в те времена велся плотным строем, поэтому огонь от подожженного корабля быстро перекидывался на все остальные. Целые флоты сгорали, не успев сказать даже «черт побери». С помощью «греческого огня», а также, по свидетельству историков, с помощью Божьей помощи, византийцы отразили два больших вторжения арабов в 673 и 718 г. н. э. Заодно этим же оружием в 941 г. византийцы спалили весь флот князя Игоря, который приплыл к стенам Константинополя в надежде поживиться золотишком…

Начало эры современных огнеметов

Утро 9 ноября 1915 года у Скробовского ручья, где российская и германская армии уперлись друг в друга мощными линиями траншей и переходов, начиналось как обычно. С 12 часов утра до 2 часов дня германцы три раза бросались вперед, но ружейным и пулеметным огнем загонялись обратно в окопы.

Через час немцы начали четвертую по счету атаку. Чем она отличалась от предыдущих, русские поняли сразу. Впервые в истории в бой были введены ранцевые огнеметы! На участке обороны 6 роты 217 полка российской армии, а также 6 роты 218 полка горящие струи огнесмеси достигли окопов и вызвали в них пожары. Расстояние там между траншеями составляло всего 15-20 метров, и немецкие огнеметчики действовали внезапно и ошеломляюще.

На остальных участках обороны немцы создали густую дымовую завесу, поливая землю перед собой горящей смесью, и под ее прикрытием подобрались вплотную. Затем огнеметчики буквально залили траншеи горящей жидкостью - по сообщениям очевидцев, некоторые участки укреплений в результате горели полностью. Так, например, высота на правом фланге 217 полка («Фердинандов нос») вся была в оранжевых языках пламени.

Таким образом, наученные горьким опытом Первой Мировой войны, русское (а вскоре и советское) командование постановило - огнеметам быть! И уже в начале 1919 года формируется Основная огнеметная рота, состоящая из четырех взводов и имеющая на вооружение самые разномастные огнеметы, доставшиеся Стране Советов в наследство от имперской армии.

Огнеметы Второй мировой

А тем временем на планете потихоньку наступал бум огнеметов. Военные, оценив высокое моральное и убойное воздействие огнесмеси на врага, требовали в войска побольше подобного оружия. Огнеметы перестали быть только переносными, их начали ставить на танки и даже на самолеты (правда, последнее не прижилось).

Великая Отечественная война с самого начала показала острую необходимость участия в общевойсковом бою огнеметных подразделений. Об этом явно говорила простая статистика: всего за годы войны только наши огнеметчики уничтожили 33 тысячи солдат и офицеров противника, сожгли 120 танков и «выкурили» противника из более чем 5000 оборонительных сооружений. Поэтому в советской армии широкое применение нашли разнообразные типы огнеметов - ранцевые, фугасные и танковые. Ранцевые РОКС-2 и РОКС-3 представляли собой металлические баллоны за спиной солдата, соединенные шлангом с ружьем, через которое огнеметчик и поливал все вокруг напалмом. Фугасные огнеметы ФОГ-1 были намного тяжелее, но и намного проще в использовании - там под воздействием газов поршень толкал вперед огнесмесь, а на выходе она поджигалась. Танковые огнеметы АТО-41 и АТО-42 предстали собой увеличенные в несколько раз пехотные ранцевые огнеметы и серийно ставились на танки ОТ-34 и КВ-8. Они монтировались в дополнение к артиллерийскому вооружению и могли стрелять как одиночными десятилитровыми дозами, так и в автоматическом режиме, а также имели увеличенную до 150 метров дальность огнеметания.

У Германии все обстояло, как ни странно, еще лучше. Хитрые немцы и в деле создания ранцевых огнеметов сумели опередить всю планету, включая стремительно ринувшихся к переделу мира американцев. Так, уже в 1934-ом году они имели отличный ранцевый пехотный огнемет Flammenwerfer 34, в войсках носивший обозначение FmW.34. Технологически он состоял из рамы с двумя плечевыми ремнями, к которой крепился большой резервуар с горючей смесью. Внизу слева к большому резервуару крепился малый резервуар со сжатым газообразным азотом. К нижней части большого резервуара подсоединялся гибкий армированный шланг с брандспойтом и воспламеняющим устройством. Уже тогда, в 34-ом, огнемет мог работать 45 секунд непрерывно или произвести до 35 выстрелов!

Затем на базе FmW.34 был разработан огнемет Flammenwerfer mit Strahlpatrone 41. В результате немецкие войска получили лучший огнемет Второй Мировой - весом в 18 килограмм с дальностью пуска огнесмеси в 30 метров. Аппарат работал даже в условиях русской зимы благодаря применению в качестве «зажигалки» реактивного пиропатрона (FmW.34, например, зимой частенько отказывались поджигать огнесмесь, и в результате советские пехотинцы оказывались перемазанными бензином, но зато живыми).

Блеск и нищета струйных огнеметов

Вслед за Второй Мировой последовала война в Корее, затем во Вьетнаме, а затем заполыхал Ближний Восток... Ранцевые огнеметы, широко применяемые войсками в этих конфликтах, с течением времени не менялись в принципе. Усовершенствовались лишь отдельные компоненты и детали - уменьшался вес, силуэт баков становился незаметнее. И постепенно в состоявших на вооружении десятков стран струйных огнеметов проявлялся все сильнее и сильнее один недостаток – недостаточная дальность выстрела. У легкого ранцевого огнемета она составляла около 70 метров, у тяжелого - до 200 м. Тогда как самый захудалый автомат лупил метров на 500, а то и дальше. Поэтому уже в конце шестидесятых годов военные конструкторы занялись созданием принципиально нового ручного огнемета.

Во-первых, он должен был иметь дистанцию выстрела не меньше 500 метров, а значит, от струи огнесмеси пришлось отказаться. Выход был найден предельно простой - смесь летела в цель не «самотеком», а в контейнере. Непосредственно перед целью контейнер разваливался и напалм обрушивался на голову врагам, попутно поджигаясь. Именно таким родился первый реактивный пехотный огнемет - РПО. Его изобрели в СССР, в Военной академии химической защиты им. С. К. Тимошенко. Детище окрестили «Рысь» и отправили в войска.

Сразу же выяснилось, что бегать с двухметровой тяжеленной трубой «Рыси» неудобно, и ученые вновь взялись за разработки. Таким образом, в середине 80-х годов в производство поступил новый РПО «Шмель», который был тут же опробован в Афганистане. Вот это было то, что доктор прописал! В ряде случаев пехотный огнемет выигрывал даже у артиллерии…

Вместо окончания

Ну что же, давайте подводить итоги. На данный момент поршневые огнеметы остались лишь в армиях стран «третьего мира», а также у всевозможных повстанцев. В армиях развитых стран реактивный огнемет и гранатомет практически слились – для гранатометов изобрели термобарические выстрелы, а реактивным огнеметом часто пользуются как гранатометом. По всей видимости, мы присутствуем при рождении нового, доселе невиданного вида оружия…

mirznanii.com

Самые распространённые виды огнемёта. Описание и тактико-технические характеристики огнемётов

В прошлой статье мы с вами сделали обзор на тему: что такое огнемёт и где он применяется. Сегодня мы более подробно разберём некоторые виды огнемётов состоящих на вооружении различных армий мира. Не смотря на свою «не дальнобойность» огнемёты являются довольно мощным и страшным по своему поражающему фактору оружием.

Огнемёт LC TI M1

Огнемёт, который применяется в армии Бразилии. Это более современная форма, которая пришла на смену американским огнемётам, применявшимся во время Второй мировой войны. Состоит огнемёт из двух баллонов, предназначенных для огнесмеси и сжатого воздуха отдельно, они связаны воедино, также входят шланг подачи и устройство пуска. После того как произведён запуск огнемёта, газ, находящийся под большим давлением, идёт через редуктор и электромагнитный клапан сразу в два баллона.

Пусковое устройство огнемёта состоит из восьми батарей на 1,5 В, преобразователя напряжения с коммутатором, обратного клапана, а также зажигательного искрового устройства. После того как нажат крючок спуска, происходит подача тока на клапан электромагнитного действия, после чего воздух под высоким давлением поступает в баллоны с огнесмесью. Огнесмесь идёт по шлангу к устройству пуска, после чего выбрасывается в цель с помощью клапана и «ствола».

Чтобы достигнуть искомого поджигания огнесмеси, преобразователь напряжения составляет 20000 В.

Для данного огнемёта чаще всего используется незагущённая смесь, которая включает в свой состав дизельное топливо и растительное масло. Также подразумевается использование и загущённых огнесмесей. Недостатками огнемёта является необходимость наличия дизель–компрессора, чтобы заряжать баллон высокого давления.

Основные характеристики огнемёта определяются следующими параметрами: длина пускового устройства составляет 635 мм, объем баллонов – 2х9 л, давление сжатого воздуха достигает 200 атмосфер, в снаряженном состоянии огнемёт весит 34 кг, в неснаряжённом состоянии – 21 кг, расстояние, на которое запускается загущённая огнесмесь, составляет 70 м.

Огнемёт ЛПО–50

Огнемёт, который предназначен для ликвидации огневых точек противника, находящихся в укрытии. Также огнемёт используется для уничтожения бронированных и автомобильных конструкций, самого противника и создания пожара. Начало разработкам было положено в СССР, основная цель которых – заменить фугасные огнемёты. В настоящее время данный огнемёт не применяется в Российской армии, но используется в других армиях стран мира.

Производство огнемёта принадлежит Китаю. В состав конструкции входят следующие элементы: три баллона, которые наполняются огнесмесью, при этом они соединены, также входят шланг подачи и устройство пуска, которое выглядит как винтовка с сошками. На баллонах имеется горловина, используемая при заливании огнесмеси, пиропатрон, предназначенный для того, чтобы создавать давление, а также обратный клапан, связанный со шлангом, по которому поступает огнесмесь.

Все шланги баллонов соединены в единый тройник, откуда огнесмесь идёт в устройство пуска. Пусковое устройство имеет электроблок. Он находится перед рукояткой. Электроблок состоит из четырёх батарей и контактов. С левой стороны имеется предохранитель, а в дульной части – 3 пиропатрона, предназначенных для поджога огнесмеси. Когда производится пуск огнесмеси, то нажимают предохранитель на положение «огонь», после чего нажимают крючок спуска. Направление тока идёт от батарей, затем к пиропатрону, который пускает огнесмесь от давления пороховых газов.

Обратный клапан открывается от действия спускового крючка, после чего пиропатрон в дульной части инициируется. Если огнесмесь начала гореть от заряда пиропатрона, то произойдёт её выброс из ствола оружия непосредственно к цели. По времени длительность каждого пуска колеблется в пределах 2–3 с. Если ещё раз нажать на крючок спуска, то начнёт действовать следующий пиропатрон. Устройство пуска имеет приклад и также механический прицел, состоящий из мушки и целика. Модификацией данного огнемёта является Type 74, по своей конструкции он не отличается от ЛПО–50, произведённого в Китае.

Основными характеристиками данного огнемёта являются следующие параметры: калибр составляет 14,5 мм, длина устройства пуска достигает 850 мм, объем баллонов – 3х3,3 л, масса огнемёта, который содержит огнесмесь, равна 23 кг, а масса огнемёта без огнесмеси – 15 кг. Наибольшее расстояние пуска незагущённой смеси составляет 20 м, а загущённой смеси – 70 м.

Недостатками огнемёта являются те факты, что может подаваться очень малое количество смеси, также пуск происходит только после того, как начал гореть пиропатрон, что также невыгодно. Таким образом, огнесмесь можно пустить только 3 раза.

Огнемёт ранцевый

Огнемёт, укрепляемый за спиной. Выбрасывает горящую смесь на 40 м с помощью сжатого воздуха. Заряд рассчитан на 6–8 выстрелов. Основным элементом конструкции ранцевого огнемёта является стальная ёмкость, наполненная огнесмесью: горючей жидкостью или сжатым газом. Объем такой ёмкости составляет 15–20 л. Огнесмесь выбрасывается через гибкий резиновый шланг в металлический брандспойт, на выходе из брандспойта поджигается зажигателем. Выход смеси из ёмкости производится после открывания специального клапана–крана. Применяется в наступательных целях. Ранцевый огнемёт наиболее эффективен в боевой ситуации с узким коридором. Основное неудобство в применении ранцевого огнемёта – это малая дальность действия. Для защиты огнемётчиков от ожогов применяются специальные огнеупорные костюмы.

Огнемёт реактивный

Огнемёт, принцип действия которого основан на использовании реактивного снаряда, выталкивающего огнесмесь, заключённую в герметичную капсулу. Радиус действия такого огнемёта – сотни и тысячи метров. Недостатком «классического» огнемёта является небольшая дальность стрельбы, которая составляет 50–200 м. И даже в случае возникновения высокого давления эта проблема остаётся неразрешённой, поскольку в полете происходит горение огнесмеси и к цели долетает лишь небольшая её часть. Соответственно, чем больше расстояние, тем меньше огнесмеси долетит.

Проблема может быть решена, если увеличивать количество огнесмеси и увеличивать давление, но для такой операции также рано или поздно наступает предел. С появлением реактивного огнемёта эта проблема разрешилась, поскольку он предусматривает использование не горящей жидкости, а снаряда, который содержит в себе огнесмесь. И огнесмесь начинает гореть только при достижении снарядом цели.

Примером реактивного огнемёта является советский РПОА, который также называется Шмель. Современные реактивные огнемёты предусматривают использование термобарических составов, заменяющих огнесмесь. Если такая смесь достигает цели, то происходит её распыление, а через определённое время – взрыв. В области взрыва повышается как температура, так и давление.

Огнемёт «Рысь»

Реактивный пехотный огнемёт, основное предназначение которого заключается в ликвидации огневых точек противника, находящихся в укрытии. Также огнемёт используется для уничтожения бронированных и автомобильных конструкций, самого противника и создания пожара. Разработки проводились в течение 1972–1974 гг. в Конструкторском бюро приборостроения города Тулы (КБП). Стал применяться в Советской армии с 1975 г.

В состав огнемёта входят следующие элементы: устройство пуска, которое включает в себя некоторые детали от ручного противотанкового гранатомёта РПГ–16, также имеется два вида ракет, боевая часть которых начинена огнесмесью. Её состав либо дымообразующий («Рысь–Д»), либо зажигательный («Рысь–З»). Чтобы выстрелить из огнемёта, необходимо прицепить к устройству пуска дополнительный контейнер из пластмассы. Внутри него есть капсула, содержащая огнесмесь, и двигатель реактивного действия, работающий на твёрдом топливе.

Если соединить устройство пуска и контейнер, то это соединение будет зафиксировано тремя зажимами, которые находятся на внешней стороне контейнера. Когда поступает электрический импульс, который образуется от электрического механизма, то капсула выпускается, пламя идёт по трубке, которая проводит огонь, двигатель реактивного действия воспламеняется, а его заряд сгорает. После этого происходит отделение корпуса от самой капсулы.

Капсула имеет хвостовое оперение, которое позволяет ей лететь по остаточно–ровной траектории, поскольку хвостовое оперение способствует вращению оси этой капсулы. Сам прицел является рамочным, в его состав входят мушка и подвижный целик, который откидывается на рамке прицела. Чтобы достигнуть большей устойчивости огнемёта, предусмотрена сошка, она находится в передней части устройства пуска. В конце 1980–х гг. произошла замена огнемёта «Рысь» на РПОА «Шмель», который отличался более совершенным устройством.

Основными характеристиками огнемёта являются следующие параметры: длина в боевом положении достигает 1440 мм, масса в боевом положении составляет 7,5 кг, а масса пускового устройства – 3,5 кг, содержание огнесмеси достигает 4 л, прицельная дальность стрельбы составляет 190 м, а максимальное расстояние стрельбы – 400 м, перевод в боевое положение по времени занимает 60 с.

Огнемёт Т–148

Оружие, сконструированное в Италии. Основное предназначение заключалось в обеспечении поддержки, которая была необходима на боевом поле. Преимуществами огнемёта являются надёжность в использовании и простота конструкции, именно на эти качества огнемёта итальянские разработчики и делали основной упор. По этой причине и схема работы огнемёта была достаточно проста.

Баллоны, предназначенные для огнесмеси, заполняются напалмом по объёму на 2/3 части. После этого действия в обратный клапан закачивается воздух, давление которого составляет 28–30 кг/см2. Специальный индикатор, расположенный на клапане, показывает, достигнуто рабочее давление или нет. После пуска, давление способствует тому, что огнесмесь идёт в обратный клапан через шланг, после чего поджигается от электричества и выбрасывается к цели.

Электронное устройство, позволяющее зажигать огнесмесь, работает от никель–кадмиевых аккумуляторов. Устройство сохраняет герметичность и действует, даже если в огнемёт попала вода. Но помимо достоинств, существуют и недостатки. Одним из них является низкое давление в самой системе, которое понижается во время запуска. Но в этом свойстве можно найти и положительные черты. Во–первых, тем самым облегчается огнемёт, а во–вторых, его обслуживание значительно упрощается, поскольку можно заряжать и воздухом от боевой компрессорной техники. Заменителем огнесмеси может выступать дизельное топливо.

Основными характеристиками огнемёта являются следующие параметры: устройство пуска в длину составляет 380 мм, объем баллонов достигает 15 л, масса неснаряжённого огнемёта составляет 13,8 кг, а масса снаряженного огнемёта – 25,5 кг. Длительность пуска – 2–3 с, дальность пуска на максимальное расстояние достигает 60 м.

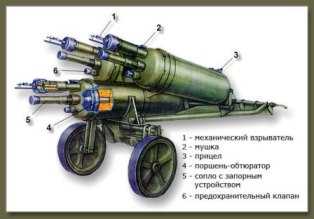

Огнемёт ТПО–50

Тяжёлый пехотный огнемёт, действие которого основано на выбрасывании огнесмеси. Выбрасыванию огнесмеси способствует давление пороховых газов, они образуются тогда, когда происходит сгорание порохового заряда. Этот процесс происходит следующим образом. Газ давит на жидкость, которая, в свою очередь, поступает через поршень–обтюратор, предназначенный для разграничения в стволе огнемёта жидкости и газа. После этого огнесмесь, вылетая из сопла, воспламеняется специальным механизмом.

В состав огнемёта входят три ствола и лафета, которые сменяют друг друга. Сменный ствол состоит из корпуса и головки, которые соединены накидной гайкой, пороховой камеры, сопла, поршня–обтюратора, а также механического взрывателя и электрического контакта. Корпус содержит огнесмесь, внутри него существует давление. Также корпус имеет колодки рамки прицела и упор тройного хомута. Дно корпуса представлено в форме сферы, оно подразумевает наличие уха для крепления ствола на лафете. Ствол переносят за специальную ручку, прикреплённую к отверстиям уха. Одной из главных частей ствола является головка. Она предназначена для того, чтобы в неё монтировались рабочие узлы огнемёта.

Форма головки – сфера, производится из листовой стали. Головка предусматривает кольцо, которое соединяет её с корпусом. Головка включает втулку сифона, стакан пороховой камеры и втулку предохранительного клапана. Втулка сифона постепенно переходит в трубу сифона, которая предназначена для выброса огнесмеси из ствола. Труба сифона подразумевает наличие раструба, за счёт которого достигается более плавный выход огнесмеси. Нижняя часть трубы и втулка поршня–обтюратора имеют специальное отверстие для того, чтобы выходили остаточные газы.

Назначение поршня–обтюратора заключается в равномерном распределении давления пороховых газов на огнесмесь и её выход из ствола при выстреле. В пороховой камере содержатся устройство воспламенения, пороховой заряд, колосник, газовый сопл, а также иные детали, которые обеспечивают образование выстрела. Пороховая камера находится на стакане головки. В её крышке сделаны отверстия, предназначенные для факельной трубки капсульного контакта, а также для взрывателя механического действия. Факельная трубка используется для того, чтобы был обеспечен выход зажигательной звездке, которая поджигает струю огнемёта.

Если огнемёт приводится в действие путём механических действий, то при этом применяется воспламенительный патрон РОКС–3. Взрыватель механического действия необходимо поместить во втулку крышки пороховой камеры, после чего он закрепляется с помощью накидной гайки. Перед тем как производится выстрел, механический взрыватель необходимо поставить на боевой взвод. В случае если огнемёт приводится в действие путём операций, связанных с электрическими сигналами, то от источника тока, то есть от аккумулятора, идёт проводник, подключённый к электрическому контакту. При этом применяется пиропатрон ПП–9. Вся последовательность образования выстрела состоит из нескольких этапов.

Сначала патрон РОКС–3 воспламеняется с помощью механического взрывателя, после этого от зажигательной звездки пламя переходит к пороховому заряду. Затем наблюдается поступление газов, находящихся в пороховой камере, в область газа ствола через сопло. Вследствие действия газов давление достигает 60 кгс/см2, и поршень–обтюратор выпускает огнесмесь через трубу сифона. Происходит срезание мембраны сопла, и огнесмесь выбрасывается на цель. Огнесмесь в стволе развивает скорость от 3 до 36 м/с, это объясняется тем фактом, что существует большой перепад в размерах ствола и сифонной трубы, которые составляют соответственно 200 мм и 5 мм.

Когда огнесмесь вылетает непосредственно из сопла, то её скорость достигает 106 м/с, что объясняется коническим сужением трубы сифона. После того как огнесмесь вылетела из ствола, она поджигается с помощью зажигательной звездки. Формирует и направляет струю на цель сопло, которое в диаметре равно 32 мм. В состав сопла входят корпус и запорное устройство. Запорное устройство предназначается для того, чтобы в рабочем корпусе было достигнуто рабочее давление, равное 60 кгс/см2.

Корпус сопла состоит из двух частей – конической и цилиндрической. Угол конуса составляет 10 , а длина цилиндрической части – 96 мм. Головка имеет предохранительный клапан, его диаметр составляет 25 мм. Клапан предназначен для того, чтобы не допустить повышения давления более 120 кгс/см3. В состав устройства прицела входят такие элементы, как прицельная рамка, хомутики и мушки. На хомутиках написаны цифры, которые определяют дальность метания прямым выстрелом, где высота равна 1,5 м. То есть 1, 1,2 и 1,4 обозначают дальность, равную 100, 120 и 140 м.

Перевозка огнемёта осуществляется с помощью лафета. Он сконструирован так, что может быть как на колёсах, так и на лыжах. Лафет также используется в том случае, если имеется необходимость поменять ствол и изменить углы его возвышения. В состав лафета входят рама с сошниками, ручки для перемещения, кронштейн с хомутиками, которые предназначены для того, чтобы производить установку сменных стволов.

Основными характеристиками огнемёта являются следующие параметры: снаряженный огнемёт ТПО–50, который имеет три ствола, весит 173 кг, масса ствола в снаряжении составляет 43,6 кг, огнесмесь на один выстрел по объёму – 21 л, дальность огнеметания достигает 180 м, а дальность прямого выстрела – 140 м. Перевод огнемёта из походного положения в боевое положение по времени занимает 8–10 мин. Применяется огнемёт с участием двух лиц – наводчика и человека, который ему помогает.

Огнемёт тяжёлый

Огнемёт, устанавливаемый на лафете. Используется при обороне. Брандспойт с рукояткой управления и зажигателем укреплены на лафете. Конструкция состоит из железного резервуара для огнесмеси ёмкостью около 200 л с выводной трубой, крана и скоб для переноски вручную. Конструкция тяжёлого огнемёта обеспечивает дальность полёта струи 40–60 м, сектор поражения 130–180°. Выстрелом из огнемёта поражается площадь 300–500 м2.

Огнемёт XM 37

Представляет собой распылитель газа, произведённый в Америке. Основное предназначение – использование полицейскими подразделениями для ликвидации беспорядков массового характера. Начало разработок относится к середине 1990–х гг., а первые испытания были проведены в Абердине в 1998 г. В конструкцию включены баллоны, содержащие слезоточивый газ, а также клапан устройства пуска, форсунки и ремень, предназначенный, чтобы переносить огнемёт. Распылитель газа можно применять несколько раз, объем баллона рассчитан на 16–18 газовых пусков, продолжительность которых составляет около 3 с. Пустой баллон подлежит заправке.

На клапане устройства пуска имеется датчик, показывающий, каково давление внутри баллона. Если огнемёт перевозится или кладётся на хранение, то для пускового рычага предусматривается блокировка, которая выглядит как спица с кольцом. Её необходимо выдернуть, если распылитель вводится в действие. Основными характеристиками огнемёта являются следующие параметры. Масса распылителя в снаряжении составляет около 4 кг, масса сжиженного газа достигает 1,35 кг, а расстояние, на которое происходит выброс газа, достигает 10 м.

Огнемёт фугасный

Стационарный огнемёт, посылающий 25 л горящей смеси на 100–110 м. Принцип действия такого огнемёта основан на выбрасывании горючей смеси силой газа, образующегося при сгорании порохового заряда. К пороховому выбрасывающему патрону, который вкладывается в зарядник, подведён электрический запал. Поджигание огнесмеси в фугасном огнемёте осуществляется путём срабатывания зажигательного патрона, насаживаемого на сопло огнемёта.

Первый фугасный поршневой огнемёт был изобретён российскими инженерами Странденом, Повариным, Столицей. Сокращённое название СПС – по начальным буквам фамилий конструкторов. Первоначально фугасные огнемёты были одноразовыми, так как требовали заводской перезарядки. Вначале 1917 г. фугасный огнемёт поступил в серийное производство.

Обзор оружия:

sekach.ru

Ранцевые огнеметы еще в деле?

Тренировка китайского военного со струйным ранцевым огнеметом (источник фото).

На сколько же метров он бьет? Мне казалось, что на вооружении у армий мира сейчас только реактивные (ручные или механизированные) огнеметы. Не ужели есть еще на вооружении ранцевые огнеметы?

Немного истории:

Впервые ранцевый огненный прибор предложил в 1898 году российскому военному министру русский изобретатель Зигер-Корн. Прибор нашли сложным и опасным в употреблении и на вооружение не приняли под предлогом «нереальности».

Три года спустя немецкий изобретатель Фидлер создал огнемет аналогичной конструкции, который без колебаний был принят на вооружение рейсвера. В результате Германии удалось значительно опередить другие страны в разработке и создании образцов нового оружия. Применение отравляющих газов уже не достигало целей — у противника появились противогазы. Стремясь сохранить инициативу, немцы использовали новое оружие — огнеметы. 18 января 1915 года был сформирован добровольческий саперный отряд для испытания нового оружия. Огнемет использовали под Верденом против французов и англичан. В обоих случаях он вызвал панику в рядах вражеской пехоты, немцам удалось занять позиции противника с небольшими потерями. Никто не мог остаться в траншее, когда за бруствер лился огненный поток.

На русском фронте немцы впервые применили огнеметы 9 ноября 1916 года в бою под Барановичами. Однако здесь им не удалось добиться успеха. Русские солдаты понесли потери, но не растерялись и упорно оборонялись. Немецкая пехота, поднявшаяся под прикрытием огнеметов в атаку, натолкнулась на сильный ружейно-пулеметный огонь. Атака была сорвана.

Германская монополия на огнеметы просуществовала недолго — к началу 1916 года все воющие армии, в том числе и Россия, имели на вооружении различные системы этого оружия.

К конструированию огнеметов в России приступили весной 1915 года, еще до применения их германскими войсками, и уже через год на вооружение был принят ранцевый огнемет конструкции Таварницкого. Тогда же русские инженеры Странден, Поварин, Столица изобрели фугасный поршневой огнемет: из него горючая смесь выбрасывалась не сжатым газом, а пороховым зарядом. В начале 1917-го огнемет под названием СПС уже поступил в серийное производство.

Как устроены

Независимо от типа и конструкции принцип действия огнеметов одинаков. Огнеметы (или пламеметы, как говорили раньше) представляют собой приборы, выбрасывающие струи легко воспламеняющейся жидкости на расстояние от 15 до 200 м. Жидкость выбрасывается из резервуара через специальный брандспойт силой сжатого воздуха, азота, углекислоты, водорода или пороховых газов и зажигается при выходе из брандспойта специальным зажигателем.

В Первую мировую применялись огнеметы двух типов: ранцевые в наступательных действиях, тяжелые — при обороне. Между мировыми войнами появился третий вид огнемета — фугасный.

Ранцевый огнемет представляет собой стальной резервуар емкостью 15−20 л, наполненный горючей жидкостью и сжатым газом. При открывании крана жидкость через гибкий резиновый шланг и металлический брандспойт выбрасывается наружу и поджигается зажигателем.

Тяжелый огнемет состоит из железного резервуара емкостью около 200 л с выводной трубой, крана и скоб для переноски вручную. Брандспойт с рукояткой управления и зажигателем подвижно укреплен на лафете. Дальность полета струи 40−60 м, сектор поражения 130−1800. Выстрелом из огнемета поражается площадь 300−500 м2. Одним выстрелом может быть выведено из строя до взвода пехоты.

Фугасный огнемет по устройству и принципу действия отличается от ранцевых — огнесмесь из резервуара выбрасывается давлением газов, образующихся при сгорании порохового заряда. На сопло надевается зажигательный патрон, а в зарядник вкладывается пороховой выбрасывающий патрон с электрическим запалом. Пороховые газы выбрасывают жидкость на 35−50 м.

Основной недостаток струйного огнемета — малая дальность действия. При стрельбе на большие расстояния требуется увеличение давления системе, но сделать это непросто — огнесмесь просто пульверизируется (разбрызгивается). Бороться с этим можно только повышением вязкости (загущением смеси). Но при этом свободно летящая горящая струя огнесмеси может и не долететь до цели, полностью сгорев в воздухе.


Огнемет РОКС-3

Коктейль

Вся ужасающая мощь огнеметно-зажигательного оружия заключается в зажигательных веществах. Температура их горения составляет 800−1000С и более (до 3500С) с очень устойчивым пламенем. Огнесмеси не содержат окислителей и сгорают за счет кислорода воздуха. Зажигательные вещества представляют собой смеси различных легко воспламеняющийся жидкостей: нефти, бензина и керосина, легкого каменноугольного масла с бензолом, раствор фосфора в сероуглероде и др. Огнесмеси на основе нефтепродуктов могут быть как жидкими, так и вязкими. Первые состоят из смеси бензина с тяжелым моторным топливом и смазочным маслом. При этом образуется широкая завихренная струя интенсивного пламени, летящая на 20−25 метров. Горящая смесь способна затекать в щели и отверстия объектов-целей, но значительная часть ее сгорает в полете. Самый же главный недостаток жидких смесей состоит в том, что они не прилипают к предметам.

Иное дело напалмы, то есть загущенные смеси. Они могут прилипать к предметам и тем самым увеличивать площадь поражения. В качестве их горючей основы используют жидкие нефтепродукты — бензин, реактивное топливо, бензол, керосин и смесь бензина с тяжелым моторным топливом. В качестве загустителей чаще всего используют полистирол или полибутадиен.

Напалм легко воспламеняется и прилипает даже к влажным поверхностям. Затушить водой его невозможно, поэтому он плавает на поверхности, продолжая гореть. Температура горения напалма 800−11000С. Более высокой температурой горения — 1400−16000С — обладают металлизированные зажигательные смеси (пирогели). Их изготавливают путем добавления в обычный напалм порошков некоторых металлов (магния, натрия), тяжелых нефтепродуктов (асфальта, мазута) и некоторых видов горючих полимеров — изобутилметакрилата, полибутадиена.

Люди-зажигалки

Армейская профессия огнеметчика была исключительно опасной — как правило, к врагу надо было подобраться на несколько десятков метров с огромной железякой за спиной. По неписаному правилу солдаты всех армий Второй мировой войны не брали огнеметчиков и снайперов в плен, их расстреливали на месте.

На каждого огнеметчика приходилось как минимум полтора огнемета. Дело в том, что фугасные огнеметы были одноразовыми (после срабатывания требовалась заводская перезарядка), и работа огнеметчика с таким оружием была сродни саперной. Фугасные огнеметы вкапывали перед собственными траншеями и укреплениями на расстоянии нескольких десятков метров, оставляя на поверхности только замаскированное сопло. При подходе противника на расстояние выстрела (от 10 до 100 м) огнеметы приводились в действие («подрывались»).

Показателен бой за Щучинковский плацдарм. Первый огненный залп батальон смог сделать лишь через час после начала атаки, уже потеряв 10% личного состава и всю артиллерию. Было подорвано 23 огнемета, уничтоживших 3 танка и 60 пехотинцев. Попав под огонь, немцы отходили на 200−300 м и начинали безнаказанно расстреливать советские позиции из танковых орудий. Наши бойцы переходили на запасные замаскированные позиции, и ситуация повторялась. В итоге батальон, израсходовав почти весь запас огнеметов и потеряв более половины состава, уничтожил к вечеру еще шесть танков, одно самоходное орудие и 260 фашистов, с трудом удержав плацдарм. Этот классический бой показывает преимущества и недостатки огнеметов — они бесполезны на расстоянии более 100 м и ужасающе эффективны при неожиданном применении практически в упор.

Советские огнеметчики умудрялись применять фугасные огнеметы и в наступлении. Например, на одном участке Западного фронта перед ночной атакой закопали на расстоянии всего 30−40 м от немецкой деревянно-земляной оборонительной насыпи с пулеметными и артиллерийскими амбразурами 42 (!) фугасных огнемета. С рассветом огнеметы были подорваны одним залпом, полностью уничтожив километр первой линии обороны противника. В этом эпизоде восхищает фантастическая смелость огнеметчиков — закапывать 32-кг цилиндр в 30 м от пулеметной амбразуры!

Не менее героическими были действия огнеметчиков с ранцевыми огнеметами РОКС. Бойцу с дополнительными 23 кг за спиной требовалось под смертельным огнем противника добежать до траншей, подобраться на расстояние 20−30 м к укрепленному пулеметному гнезду и только после этого произвести залп. Вот далеко не полный список немецких потерь от советских ранцевых огнеметов: 34 000 человек, 120 танков, самоходных орудий и бронетранспортеров, более 3000 ДОТов, ДЗОТов и других огневых точек, 145 автомашин.

Костюмированные сжигатели

Немецкий вермахт в 1939—1940 годах использовал переносной огнемет обр. 1935 года, напоминавший огнеметы времен Первой мировой войны. Для защиты самих огнеметчиков от ожогов были разработаны специальные кожаные костюмы: куртка, брюки и перчатки. Облегченный «малый улучшенный огнемет» обр. 1940 года мог обслуживать на поле боя всего один боец.

Чрезвычайно эффективно немцы использовали огнеметы при захвате бельгийских пограничных фортов. Десантники высадились прямо на боевое покрытие казематов и огнеметными выстрелами в амбразуры заставили огневые точки замолчать. При этом использовалась новинка: Г-образный наконечник на брандспойт, который позволял огнеметчику при выстреле стоять сбоку от амбразуры или действовать сверху.

Бои зимой 1941 года показали, что при низких температурах немецкие огнеметы непригодны из-за ненадежного воспламенения горючей жидкости. На вооружение вермахта был принят огнемет обр. 1941 года, в котором был учтен опыт боевого применения немецких и советских огнеметов. По советскому образцу в системе воспламенения горючей жидкости были использованы воспламенительные патроны. В 1944-м для парашютных частей был создан огнемет одноразового применения FmW 46, напоминающий гигантский шприц весом 3,6 кг, длиной 600 мм и диаметром 70 мм. Он обеспечивал огнеметание на 30 м.

В конце войны 232 ранцевых огнемета были переданы подразделениям пожарной охраны рейха. С их помощью сжигали трупы мирных жителей, погибших в бомбоубежищах при авиабомардировках германских городов.

В послевоенное время в СССР был принят на вооружение легкий пехотный огнемет ЛПО-50, обеспечивающий три огненных выстрела. Сейчас он производится в Китае под наименованием Тип 74 и состоит на вооружении многих стран мира, бывших участниц Варшавского договора и некоторых стран Юго-Восточной Азии.

На смену струйным пришли реактивные огнеметы, где огнесмесь, заключенная в герметичную капсулу, доставляется реактивным снарядом на сотни и тысячи метров. Но это уже другая история.

[источники]источники
https://www.popmech.ru/weapon/5716-adskoe-plamya-ogon-na-porazhenie/
https://twitter.com/OfficialHanzala/status/913098506159759360
http://zonwar.ru/granatomet/ognemet.html

masterok.livejournal.com

Огнеметы в Первой мировой войне

Конструирование огнеметов в России началось лишь с весны 1915 года (то есть еще до применения их германскими войсками — идея, видимо уже носилась в воздухе). В сентябре 1915 года прошли испытания первые 20 огнеметов профессора Горбова. 27 февраля 1916 года слушатель Провизорских курсов при Московском Императорском государственном университете B. C. Федосеев подал предложение воспламеняющейся жидкости (рецепт не представлен) и «насоса» для ее метания. При этом он ссылался на сообщение штаба Верховного Главнокомандующего от 23 января 1916 года, в котором говорилось о применении «австрийцами южнее Дубны… аппарата для отражения атак, выбрасывающего пламя на 30–40 м».

В конце 1916 года в Англии были заказаны только что разработанные огнеметы систем Ливенса и Винсента. В 1916 году был принят на вооружение русской армии ранцевый огнемет системы «Т» (т. е. конструкции Товарницкого), которым с осени 1916 года в пехотных полках русской армии оснащались огнеметные команды (по 12 огнеметов в каждой). Одновременно сформировались три батареи, вооруженные траншейными огнеметами конструкции Товарницкого. В середине 1917 года солдаты этих батарей закончили обучение и их отправили на Северный, Западный и Юго-Западный фронты.

Русский фугасный поршневой огнемет Страндена, Поварнина и Столицы по своей конструкции превосходил иностранные огнеметы, обладавшие худшими характеристиками. В начале 1917 года огнемет прошел испытания и поступил в серийное производство. Огнемет СПС успешно применялся Красной Армией и в годы последовавшей Гражданской войны. Инженерная мысль бурлила: огнемет Горбова был разработан уже в 1915 году, Товарницкого — в 1916 году, СПС — в начале 1917 году Всего было произведено около 10 000 ранцевых, 200 траншейных и 362 СПС. Из-за границы было получено 86 огнеметов системы Винсента и 50 огнеметов системы Ливенса. На 1 июня 1917 года русские войска получили 11 446 огнеметов.
Для целей наступательного боя и выкуривания неприятельских сил из ДОТов был переконструирован и удлинен брандспойт огнемета, где вместо обычного конического сопла он заменяется Г-образным, загнутым. Такая форма позволяет огнеметчику эффективно действовать по амбразурам из-за укрытий, стоя сбоку от амбразуры в «мертвой», непростреливаемой зоне или сверху дота, с его крыши.


Атака амбразуры ДОТа с его крыши (мертвой зоны обстрела) с помощью Г-образной насадки на сопло огнемета


Русский ручной огнемет времен Первой мировой войны системы Зигер-Корна

К огнеметам всегда было неоднозначное отношение — от восторженного (от его высочайшей боевой эффективности) до спесиво-брезгливого (как «неспортивного» и «неджентльменского оружия»). Например, венгерский изобретатель огнемета, Габор Сакач (Szakats Gabor), в 1920 году предстал перед судом за свое изобретение как военный преступник. Свое изобретение он патентовал в 1910 году; за год до этого во время маневров в Пола родилась идея огнемета, когда видел, как солдаты и матросы поливают друг друга водой.

В общем-то с ранцевым огнеметом вполне мог управиться и один человек. Но часто ситуация в бою складывалась таким образом, что одному человеку подобраться с огнеметом на плечах к вражеским позициям было просто невозможно. В таком случае в дело вступали наводчик и носильщик. Наводчик нес брандспойт, а носильщик — аппарат. Применяя подобную тактику, им удавалось, скрываясь за неровностями местности, приблизиться к неприятелю на небольшое расстояние, непосредственно у позиции носильщик с аппаратом прятался в воронке, а наводчик с брандспойтом подползал вплотную к противнику и производил пуск.

В качестве боевой единицы применялось соединение из двух огнеметных отделений (ударная группа), которому придавались и несколько солдат, вооруженных гранатами. В общем случае в состав такой ударной группы входили: командир, два отделения ранцевых огнеметов (по четыре человека в каждом) и четверо гранатометчиков.

С первых атак огнеметчики приобрели большую популярность среди своих солдат, но одновременно вызвали паническую боязнь и лютую ненависть противника. И если немецкие газеты всячески превозносили их, то пропаганда стран Антанты старалась опорочить как можно сильнее, чтобы ободрить своих солдат. В России использование огнеметов было приравнено к военному преступлению (правда, после появления их в Российской армии об этом предпочли забыть). А британцы всерьез утверждали, что в германских огнеметных подразделениях служат только штрафники!

Русские газеты писали:

«Петербургской Декларацией 1868 года признано, что употребление такого оружия, которое по нанесении противнику раны без пользы увеличивает страдания людей, выведенных из строя, или делает смерть их неизбежною, — противно законам человеколюбия.

Тем не менее, наши враги в боях на близком расстоянии обливают наших солдат горящими и едкими жидкостями, пользуясь для этой цели специальными аппаратами, состоящими из металлических цилиндров, наполненных под большим давлением смесью легковоспламеняющихся жидкостей, смолистых веществ или едких кислот. К цилиндру приделан кран, при открытии которого из него бьет на 30 шагов вперед струя пламени или жидкости. При действии огневыбрасывающих аппаратов струя у выхода из трубки зажигается и, развивая очень высокую температуру, сжигает на своем пути все предметы и превращает живых людей в сплошную обуглившуюся массу. Не менее ужасно действие кислот. Попадая на тело, хотя бы и защищенное одеждой, кислота причиняет глубокие ожоги, кожа немедленно начинает дымиться, мясо до костей распадается и кости обугливаются. Пораженные кислотами люди умирают в жесточайших страданиях и лишь в редких случаях остаются в живых».

В делах Чрезвычайной следственной комиссии имеется копия приказа по 2-й Германской армии от 16 октября 1914 года за № 32 с подробной инструкцией для употребления огневыбрасывающих аппаратов, в которой, между прочим, говорится, что «выбрасыватели огня будут употребляться преимущественно при сражениях на улицах и в домах и будут храниться в таких местах, откуда начнутся сражения, чтобы быть всегда готовыми к употреблению».


Схема действия штурмовой группы при захвате траншеи

23 февраля 1915 года части С… полка, при атаке немецких окопов, близ деревни Конопницы, были облиты горящей смолистою жидкостью, причинившей нижним чинам тяжкие ожоги тела и лица; в ночь на 22 апреля, при атаке высоты 958 Макувки, чинами нашей пехотной дивизии были найдены около 100 обуглившихся трупов наших солдат, подвергшихся действию огневыбрасывателей, и у австрийцев захвачено 8 таких аппаратов. Кроме того, многие нижние чины получили тогда серьезные ранения от ожогов; в ночь на 17 мая в местечке Долины, в Галиции, огневыбрасыватели применялись против И… пехотного полка, которым несколько из таких аппаратов были отняты у неприятеля; 20 мая при атаке у Перемышля получили тяжкие ожоги несколько чинов О… пехотного полка; в мае же у немцев были отобраны несколько огневыбрасывающих аппаратов на р. Бзуре; 10 февраля у м. Едвабно пострадали чины лейб-гвардии П… полка, получившие ожоги серной кислотой, смешанной с керосином; 27 февраля, при взятии неприятельских окопов у Перемышля, чинами К… полка были найдены 3 аппарата, наполненные кислотой; в середине марта австрийцы применяли выбрасывающий кислоту аппарат близ деревни Яблонки при наступлении наших войск; 12 мая около местечка Долина при атаке австрийских позиций И… полком были облиты кислотой некоторые нижние чины, причем у одного из казаков была сожжена до кости щека, вследствие чего он вскоре скончался; 13 июня близ села Бобрика, в Галиции, 4 нижних чина Ф… полка были облиты жидкостью, воспламенявшейся во время прикосновения к одежде, причем два из них тогда заживо сгорели; 24 июля у Осовца были взяты в плен германский офицер и солдаты, при которых были обнаружены банки с едкой жидкостью, поражающей зрение. Помимо специальных аппаратов, неприятель прибегал и к бросанию в наших солдат обыкновенных бутылок, наполненных кислотами, как то установлено в боях на р. Равке и под Лодзью зимой 1914 года, и, наконец, 9 января 1915 года чинами И… полка были найдены оставленные австрийцами в своих окопах, близ деревни Липной, горшки с кислотой, выделяющей удушливые пары.

1914 г., октября 16 (29). — Из приказа № 32 по 2-й германской армии

2-я армия. Приказ № 32

Главная квартира, Сен-Кантен 16 октября 1914 г.
§ 4. Выбрасыватели огня или жидкости, выделяющей газы

Эти способы будут предоставлены в распоряжение отдельных частей армии главнокомандующим по мере надобности. В то же время части получат осведомленных лиц, весьма необходимых для обращения с этими приборами, причем когда части получат соответствующие указания, состав этих лиц должен быть усилен саперами, специально выбранными для этой цели, после надлежащей подготовки.

Выбрасывателями огня руководят специально обученные к тому саперы; приборы эти, выбрасывающие моментально воспламеняющуюся жидкость, похожи на огнетушители. Огненные волны применимы на расстоянии 20 метров. Действие их моментально и смертельно, они отбрасывают врага на большое расстояние в силу распространяющегося жара. Так как они горят в течение 1/—2 минут и действие аппаратов можно по желанию прерывать, желательно выбрасывать пламя короткими отдельными вспышками, чтобы иметь возможность сразить одной дозой содержимого несколько объектов. Выбрасыватели огня будут преимущественно употребляемы при сражениях на улицах и в домах и будут храниться готовыми к применению в таких местах, откуда начнется атака…

В течение всей войны огнеметы применялись как вспомогательное средство, требующее для своего использования в позиционной войне особо благоприятных условий. Ранцевые огнеметы применялись почти исключительно при наступлении, причем тогда, когда это наступление велось на сравнительно узком участке фронта, имело характер стремительного удара «накоротке» (налета) и разрешало задачу захвата небольшого участка позиций. Если удавалось подвести огнеметчиков на расстояние 30–40 шагов от первой линии окопов, то успех атаки почти всегда был обеспечен. В противном случае огнеметчики расстреливались при своем движении с громоздким аппаратом на спине. Поэтому применение ранцевых огнеметов сделалось возможным исключительно в ночных атаках или на рассвете, если огнеметчикам удавалось подползти к противнику и занять воронки снарядов для своего укрытия.

В России применение ранцевых огнеметов при прорыве укрепленной позиции предполагалось для «очистки» от противника окопов и ходов сообщений. Огнеметы должны были использоваться для «прокладывания» дороги русским пехотным группам при их борьбе с противником в его окопах и ходах сообщения. Борьба в полосе обороны противника состоит из ряда коротких ударов от траверса к траверсу, от блиндажа к блиндажу. Поэтому предполагалось достичь полного сочетания работы огнеметов с действиями гранатометчиков и ударной группы.

В обороне ранцевые огнеметы располагались в районах взводов вторых эшелонов рот и даже батальонов — если второй эшелон батальона предназначен исключительно для обороны данного района и маневра производить не предполагает.



smolbattle.ru

Огнемет - это... Что такое Огнемет?

Против закона Божьяго и человеческаго. Трофейный немецкий носимый огнемёт начала 1916 года

Огнемёт — оружие, поражающее цель огнесмесью (горящим веществом, об- и поджигающим цель).

Виды огнемёта

ранцевый (носимый) oгнемёт

  • ранцевый (носимый)
  • танковый
  • фугасный
  • реактивный

История

Струйные огнемёты

Ранцевый огнемёт M2A1-7 в руках американского солдата

Прообразом огнемёта можно считать знаменитый «греческий огонь» — древнее оружие, при помощи которого византийцы, в частности, поджигали суда противника в морских сражениях…

Огнемёты современного типа появились в начале XX века и широко использовались уже в Первую мировую войну для уничтожения огневых точек противника. Оказалось, что огнемёт имеет не только высокую эффективность, но и сильное психологическое воздействие: были случаи, когда солдаты бросались в бегство только при одном появлении огнемётчиков. Соответственно, брать в плен огнемётчиков было не принято.

К началу Второй мировой войны огнемёты состояли на вооружении большинства развитых стран. В химических войсках РККА ранцевыми огнемётами вооружались инженерно-штурмовые части РВГК. Танковыми огнемётами оснащались машины на базе Т-26, Т-34, КВ (в СССР они назывались «химическими танками»).

Ранцевые огнемёты имели весьма посредственную дальность стрельбы: огнесмесь выбрасывалась из них под воздействием сжатого воздуха. Однако к началу Второй мировой войны были разработаны мощные фугасные огнемёты, в которых требуемое давление создавалось путём взрыва пороховой шашки. Огнемёт стал проще в изготовлении, при этом дальность поражения возрасла. В новых танковых огнемётах (например, советские АТО-41, АТО-42) вместо пороховой шашки использовался холостой выстрел от 45-мм пушки.

Если ранцевые и танковые огнемёты в первую очередь используются для уничтожения огневых точек, а также — открыто расположенной живой силы противника, то фугасные огнемёты могут применяться и против танков.

Реактивные огнемёты

Проблемой «классического» огнемёта является незначительная дальность эффективной стрельбы (50-200 метров). Даже при создании высокого давления эта проблема не снимается, так как огнесмесь в полёте горит и до цели долетает лишь часть жидкости. Чем выше дистанция до цели, тем меньше огнесмеси долетает. До определённого предела проблему можно решать увеличением количества выбрасываемой огнесмеси и повышением рабочего давления. Но до бесконечности этого делать нельзя.

Решение было найдено в виде реактивного огнемёта. В нём к цели посылается не струя горящей жидкости, а снаряд (ёмкость с огнесмесью). Огнесмесь воспламеняется только тогда, когда снаряд достигает цели. Пример реактивного огнемёта — советский РПО-А (известный, также, как «РПО-А „Шмель“»). Для РПО-А разработано 3 вида зарядов.

В современных реактивных огнемётах в качестве огнесмеси применяются термобарические составы. При попадании реактивного снаряда в цель огнесмесь сначала распыляется в определённом объёме, а затем подрывается. При этом в области взрыва значительно возрастают температура и давление (отсюда и название смесей — греч. therme — тепло, жар; baros — тяжесть, давление).

Ссылки

Первая огнеметная атака германцев 9 ноября 1916 года(в районе к северу от Барановичи) у Скробовского ручья глава из книги Де-Лазари А. Н. Химическое оружие на фронтах мировой войны 1914—1918 гг. Краткий исторический очерк.

См. также

Wikimedia Foundation. 2010.

dic.academic.ru

Адское пламя: Огонь на поражение

Первым новым типом оружия, появившимся в индустриальном XX веке, стал струйный огнемет. Причем производители первоначально планировали его не как армейское, а как полицейское оружие для разгона демонстрантов. Странный способ усмирять собственных граждан, сжигая их дотла.

Огнеметный танк ОТ-133 на базе легкого танка Т-26 (1939 г.)

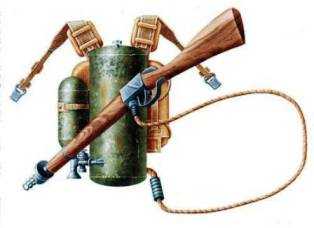

Хит Второй мировой — ранцевый огнемет РОКС-3

Американский огнемет М1А1 времен Второй мировой

Ранним утром 30 июля 1915 года английские войска были ошеломлены небывалым зрелищем: со стороны немецких окопов внезапно вырвались громадные языки пламени и с шипением и свистом хлестнули в сторону англичан. «Совершенно неожиданно первые линии войск на фронте были охвачены пламенем, — с ужасом вспоминал очевидец, — Не было видно, откуда появился огонь. Солдат как будто окружило неистово крутящееся пламя, которое сопровождалось громким ревом и густыми облаками черного дыма; то здесь, то там в окопы или траншеи падали капли кипящего масла. Крики и вой потрясали воздух. Бросая оружие, английская пехота в панике бежала в тыл, без единого выстрела оставив свои позиции. Так вступили на поля сражений огнеметы.

Огонь за плечами

Впервые ранцевый огненный прибор предложил в 1898 году российскому военному министру русский изобретатель Зигер-Корн. Прибор нашли сложным и опасным в употреблении и на вооружение не приняли под предлогом «нереальности».

Три года спустя немецкий изобретатель Фидлер создал огнемет аналогичной конструкции, который без колебаний был принят на вооружение рейсвера. В результате Германии удалось значительно опередить другие страны в разработке и создании образцов нового оружия. Применение отравляющих газов уже не достигало целей — у противника появились противогазы. Стремясь сохранить инициативу, немцы использовали новое оружие — огнеметы. 18 января 1915 года был сформирован добровольческий саперный отряд для испытания нового оружия. Огнемет использовали под Верденом против французов и англичан. В обоих случаях он вызвал панику в рядах вражеской пехоты, немцам удалось занять позиции противника с небольшими потерями. Никто не мог остаться в траншее, когда за бруствер лился огненный поток.

На русском фронте немцы впервые применили огнеметы 9 ноября 1916 года в бою под Барановичами. Однако здесь им не удалось добиться успеха. Русские солдаты понесли потери, но не растерялись и упорно оборонялись. Немецкая пехота, поднявшаяся под прикрытием огнеметов в атаку, натолкнулась на сильный ружейно-пулеметный огонь. Атака была сорвана.

Германская монополия на огнеметы просуществовала недолго — к началу 1916 года все воющие армии, в том числе и Россия, имели на вооружении различные системы этого оружия.

К конструированию огнеметов в России приступили весной 1915 года, еще до применения их германскими войсками, и уже через год на вооружение был принят ранцевый огнемет конструкции Таварницкого. Тогда же русские инженеры Странден, Поварин, Столица изобрели фугасный поршневой огнемет: из него горючая смесь выбрасывалась не сжатым газом, а пороховым зарядом. В начале 1917-го огнемет под названием СПС уже поступил в серийное производство.

Как устроены

Независимо от типа и конструкции принцип действия огнеметов одинаков. Огнеметы (или пламеметы, как говорили раньше) представляют собой приборы, выбрасывающие струи легко воспламеняющейся жидкости на расстояние от 15 до 200 м. Жидкость выбрасывается из резервуара через специальный брандспойт силой сжатого воздуха, азота, углекислоты, водорода или пороховых газов и зажигается при выходе из брандспойта специальным зажигателем.

В Первую мировую применялись огнеметы двух типов: ранцевые в наступательных действиях, тяжелые — при обороне. Между мировыми войнами появился третий вид огнемета — фугасный.

Ранцевый огнемет представляет собой стальной резервуар емкостью 15−20 л, наполненный горючей жидкостью и сжатым газом. При открывании крана жидкость через гибкий резиновый шланг и металлический брандспойт выбрасывается наружу и поджигается зажигателем.

Тяжелый огнемет состоит из железного резервуара емкостью около 200 л с выводной трубой, крана и скоб для переноски вручную. Брандспойт с рукояткой управления и зажигателем подвижно укреплен на лафете. Дальность полета струи 40−60 м, сектор поражения 130−1800. Выстрелом из огнемета поражается площадь 300−500 м2. Одним выстрелом может быть выведено из строя до взвода пехоты.

Фугасный огнемет по устройству и принципу действия отличается от ранцевых — огнесмесь из резервуара выбрасывается давлением газов, образующихся при сгорании порохового заряда. На сопло надевается зажигательный патрон, а в зарядник вкладывается пороховой выбрасывающий патрон с электрическим запалом. Пороховые газы выбрасывают жидкость на 35−50 м.

Основной недостаток струйного огнемета — малая дальность действия. При стрельбе на большие расстояния требуется увеличение давления системе, но сделать это непросто — огнесмесь просто пульверизируется (разбрызгивается). Бороться с этим можно только повышением вязкости (загущением смеси). Но при этом свободно летящая горящая струя огнесмеси может и не долететь до цели, полностью сгорев в воздухе.

Коктейль

Вся ужасающая мощь огнеметно-зажигательного оружия заключается в зажигательных веществах. Температура их горения составляет 800−10000С и более (до 35000С) с очень устойчивым пламенем. Огнесмеси не содержат окислителей и сгорают за счет кислорода воздуха. Зажигательные вещества представляют собой смеси различных легко воспламеняющийся жидкостей: нефти, бензина и керосина, легкого каменноугольного масла с бензолом, раствор фосфора в сероуглероде и др. Огнесмеси на основе нефтепродуктов могут быть как жидкими, так и вязкими. Первые состоят из смеси бензина с тяжелым моторным топливом и смазочным маслом. При этом образуется широкая завихренная струя интенсивного пламени, летящая на 20−25 метров. Горящая смесь способна затекать в щели и отверстия объектов-целей, но значительная часть ее сгорает в полете. Самый же главный недостаток жидких смесей состоит в том, что они не прилипают к предметам.

Иное дело напалмы, то есть загущенные смеси. Они могут прилипать к предметам и тем самым увеличивать площадь поражения. В качестве их горючей основы используют жидкие нефтепродукты — бензин, реактивное топливо, бензол, керосин и смесь бензина с тяжелым моторным топливом. В качестве загустителей чаще всего используют полистирол или полибутадиен.

Напалм легко воспламеняется и прилипает даже к влажным поверхностям. Затушить водой его невозможно, поэтому он плавает на поверхности, продолжая гореть. Температура горения напалма 800−11000С. Более высокой температурой горения — 1400−16000С — обладают металлизированные зажигательные смеси (пирогели). Их изготавливают путем добавления в обычный напалм порошков некоторых металлов (магния, натрия), тяжелых нефтепродуктов (асфальта, мазута) и некоторых видов горючих полимеров — изобутилметакрилата, полибутадиена.

Люди-зажигалки

Армейская профессия огнеметчика была исключительно опасной — как правило, к врагу надо было подобраться на несколько десятков метров с огромной железякой за спиной. По неписаному правилу солдаты всех армий Второй мировой войны не брали огнеметчиков и снайперов в плен, их расстреливали на месте.

На каждого огнеметчика приходилось как минимум полтора огнемета. Дело в том, что фугасные огнеметы были одноразовыми (после срабатывания требовалась заводская перезарядка), и работа огнеметчика с таким оружием была сродни саперной. Фугасные огнеметы вкапывали перед собственными траншеями и укреплениями на расстоянии нескольких десятков метров, оставляя на поверхности только замаскированное сопло. При подходе противника на расстояние выстрела (от 10 до 100 м) огнеметы приводились в действие («подрывались»).

Показателен бой за Щучинковский плацдарм. Первый огненный залп батальон смог сделать лишь через час после начала атаки, уже потеряв 10% личного состава и всю артиллерию. Было подорвано 23 огнемета, уничтоживших 3 танка и 60 пехотинцев. Попав под огонь, немцы отходили на 200−300 м и начинали безнаказанно расстреливать советские позиции из танковых орудий. Наши бойцы переходили на запасные замаскированные позиции, и ситуация повторялась. В итоге батальон, израсходовав почти весь запас огнеметов и потеряв более половины состава, уничтожил к вечеру еще шесть танков, одно самоходное орудие и 260 фашистов, с трудом удержав плацдарм. Этот классический бой показывает преимущества и недостатки огнеметов — они бесполезны на расстоянии более 100 м и ужасающе эффективны при неожиданном применении практически в упор.

Советские огнеметчики умудрялись применять фугасные огнеметы и в наступлении. Например, на одном участке Западного фронта перед ночной атакой закопали на расстоянии всего 30−40 м от немецкой деревянно-земляной оборонительной насыпи с пулеметными и артиллерийскими амбразурами 42 (!) фугасных огнемета. С рассветом огнеметы были подорваны одним залпом, полностью уничтожив километр первой линии обороны противника. В этом эпизоде восхищает фантастическая смелость огнеметчиков — закапывать 32-кг цилиндр в 30 м от пулеметной амбразуры!

Не менее героическими были действия огнеметчиков с ранцевыми огнеметами РОКС. Бойцу с дополнительными 23 кг за спиной требовалось под смертельным огнем противника добежать до траншей, подобраться на расстояние 20−30 м к укрепленному пулеметному гнезду и только после этого произвести залп. Вот далеко не полный список немецких потерь от советских ранцевых огнеметов: 34 000 человек, 120 танков, самоходных орудий и бронетранспортеров, более 3000 ДОТов, ДЗОТов и других огневых точек, 145 автомашин.

Костюмированные сжигатели

Немецкий вермахт в 1939—1940 годах использовал переносной огнемет обр. 1935 года, напоминавший огнеметы времен Первой мировой войны. Для защиты самих огнеметчиков от ожогов были разработаны специальные кожаные костюмы: куртка, брюки и перчатки. Облегченный «малый улучшенный огнемет» обр. 1940 года мог обслуживать на поле боя всего один боец.

Чрезвычайно эффективно немцы использовали огнеметы при захвате бельгийских пограничных фортов. Десантники высадились прямо на боевое покрытие казематов и огнеметными выстрелами в амбразуры заставили огневые точки замолчать. При этом использовалась новинка: Г-образный наконечник на брандспойт, который позволял огнеметчику при выстреле стоять сбоку от амбразуры или действовать сверху.

Бои зимой 1941 года показали, что при низких температурах немецкие огнеметы непригодны из-за ненадежного воспламенения горючей жидкости. На вооружение вермахта был принят огнемет обр. 1941 года, в котором был учтен опыт боевого применения немецких и советских огнеметов. По советскому образцу в системе воспламенения горючей жидкости были использованы воспламенительные патроны. В 1944-м для парашютных частей был создан огнемет одноразового применения FmW 46, напоминающий гигантский шприц весом 3,6 кг, длиной 600 мм и диаметром 70 мм. Он обеспечивал огнеметание на 30 м.

В конце войны 232 ранцевых огнемета были переданы подразделениям пожарной охраны рейха. С их помощью сжигали трупы мирных жителей, погибших в бомбоубежищах при авиабомардировках германских городов.

В послевоенное время в СССР был принят на вооружение легкий пехотный огнемет ЛПО-50, обеспечивающий три огненных выстрела. Сейчас он производится в Китае под наименованием Тип 74 и состоит на вооружении многих стран мира, бывших участниц Варшавского договора и некоторых стран Юго-Восточной Азии.

На смену струйным пришли реактивные огнеметы, где огнесмесь, заключенная в герметичную капсулу, доставляется реактивным снарядом на сотни и тысячи метров. Но это уже другая история.

www.popmech.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
