Типы арбалетов: крюк, ворот и козья нога

Средневековый арбалет – оружие брутальное. Натянуть его как лук, руками, сложно, хотя все зависит, конечно же, от типа арбалета и мощности, заложенной в них при изготовлении.

Поэтому многие арбалеты натягивали с помощью специальных приспособлений, о которых мы и расскажем вам прямо сейчас.

1. Крюк на поясе

Когда деревья были большими, а арбалеты не такими мощными, как в эпоху Ренессанса, для взведения арбалета использовали мышцы спины. Для этого арбалетчик надевал специальный пояс, к которому был подвешен крюк особой формы.

Этим крюком стрелок цеплял тетиву, а согнутую ногу просовывал в стремя. Теперь оставалось выпрямить ногу и разогнуть спину, чтобы тетива арбалета оказалась натянутой.

Таким образом, повышалась скорострельность, ведь если на пару выстрелов арбалет еще можно взвести руками, то во время битвы этим не ограничишься. Соответственно, с каждым выстрелом темп стрельбы должен снижаться.

В дальнейшем появятся другие типы арбалетов с гораздо большим натяжением. А значит потребуются и механизмы, которые позволят взводить их, приложив усилия в разы меньшие. Самым первым устройством, позволявшим получать максимум результата при минимуме усилий, стал «самсонов пояс».

2. Самсонов пояс

Изобретатель самсонова пояса всего лишь немного модернизировал поясной крюк с помощью ролика. В остальном конструкция работала также: зацепил — потянул – взвел.

С изобретением самсонова пояса стало реально использовать арбалеты, натяжением свыше 100, но не более 180 килограммов. Сила, которую стрелок прикладывал для взвода арбалета, была в два раза меньше силы натяжения тетивы.

Имелись и региональные различия. Скажем, итальянцы в своей конструкции использовали веревку, а немцы – широкую кожаную полосу. Последний вариант представляется более долговечным.



3. Козья нога

С течением времени арбалеты становились все мощнее и даже самсонов пояс оказывался слабоват перед силой их натяжения.

В поисках решения арбалетных дел мастера придумали специальный рычаг, который мы знаем как «козью ногу». Вот как выглядит «козья нога» из собрания Артиллерийского музея в Санкт-Петербурге, и как с ее помощью можно взвести арбалет:

Следующим типом арбалетов стали арбалеты с воротом. Существует несколько их видов, причем самые популярные носят в русском языке имена «английский ворот» и немецкий ворот» соответственно. Мы разберем каждый по отдельности.



4. Английский ворот

Английский ворот – это приспособление для действительно мощных арбалетов. Взводили его и стреляли из него вот так:

Посмотрим на этот тип арбалета поближе. Итак, вот сам арбалет рядом — снятый ворот:

Как видите, система проста: с помощью лебедки зацепленная тетива оттягивается назад и арбалет поступает в боевое положение. Не сложнее чем ведра из колодца доставать.

А вот и сам ворот отдельно:

Несмотря на название «английский» этот был сделан в Швейцарии или Германии. Датировка – XVI век.  Тип арбалетного механизма совсем не означал, что за пределами той или иной страны им не пользовались – совершенно нет. Каждый выбирал оружие себе или своим солдатам исходя из собственных соображений.

Плюсы английского ворота

Устройство, безусловно, превосходное и надежное. Если своевременно менять веревку и обслуживать механизм английского ворота, сносу такому арбалету не будет. Но есть и минусы.

Минусы английского ворота

Во-первых, быстро такой арбалет не перезарядить. Менее мощные типы – с «козьей ногой» или даже самые простые, с поясным крюком, были куда как скорострельнее. Поэтому их предпочитали использовать в бою на открытой местности, тогда как английский ворот использовался  при обороне крепостей.

Во-вторых, чем сложнее конструкция, тем больше с нею возни мастеру, да и веревки могут запутываться. Так что все как всегда – чем больше полномочий, тем больше обязанностей.

5. Немецкий ворот — кранекин

И, наконец, последний на сегодня тип арбалета – арбалет с немецким воротом. Опять же, название «немецкий» условно, тем более, что во Франции существовало специальное слово, которым обозначали сам арбалет – «кранекин», и стрелков с ним «кранекинье».

Появились кранекины в начале XV века.
Если говорить современным инженерным языком, то кранекин не что иное, как реечно-редукторый механизм. Он состоял из двух шестерней – большой и маленькой, а также зубчатой рейки и длинной рукояти.

Стрелок цеплял тетиву зубчатой рейкой и крутил рукоять. Рейка двигалась и тащила за собой тетиву.

Самый мощный

Кранекин был настолько же сложным, насколько и эффективным. Судите сами: если крутить механизм кранекина с силой в 1 килограмм, то можно легко взвести арбалет с силой натяжения 103 килограмма!

В дальнейшем, появились еще более мощные кранекины, позволявшие взводить еще более «тугие» арбалеты.

Самый тяжелый

Кранекин компактен, работоспособен и надежен. Однако тяжел – два килограмма — это половина веса автомата Калашникова, а у нас еще целый арбалет есть. Так что много с немецким воротом не набегаешь.

Вес этот вполне объясним – чтобы натягивать мощный арбалет, средство натяжения должно быть соответствующим. Поэтому если механизм и арбалет не будут равны друг другу – скажем, арбалет окажется мощнее, чем надо, то тетива может легко погнуть его и привести в негодность.

Самый роскошный

Дошедшие до нас арбалеты с кранекинами – практически все – производят впечатление дорогих предметов. И не только своей технической сложностью, но и обилием украшений.

Существует даже мнение, что в XVI веке арбалеты с немецкими воротами превратились в оружие богатых охотников. Однако у нас нет гарантии, что до нас дошли все арбалеты того времени, снабженные немецким воротом. Вполне возможно, что сохранились только те, которые принадлежали хозяевам замков и их окружению.

Но в любом случае, это тема отдельного разговора. И он состоится на страницах нашего интернет-журнала «Людота», так что оставайтесь с нами!

***

Источники:

• Материалы «ТожеФорума»
• Лилиана и Фред Функен «Энциклопедия вооружения и военного костюма»
• Вендален Бехайм «Энциклопедия оружия»

---

Поделиться новостью в соцсетях Об авторе: Николай Чеботарев

Главный редактор интернет-журнала «Людота». Увлечения — история оружия, военного дела, интернет-журнал «Людота».

« Предыдущая запись Следующая запись »

ludota.ru

ЕЩЕ ОБ АРБАЛЕТАХ — Блоги Выживальщиков

ВСТУПЛЕНИЕ

Арбалет представляет собой усовершенствованный лук, который позволяет стрелку прицеливаться без напряжения для натяжения тетивы. Он повышает точность и пробивную силу, им могут пользоваться люди, не обладающие точностью и силой, необходимыми для лучника. Арбалет появился примерно к 500 г. до н.э. в Китае, к 12 векуон распространилсяв Европы; сначала он применялся как боевое оружие, затем стал оружием охотников и спортсменов. Самодельные арбалеты применяли вплоть до 1918 года (Вторая Мировая война). Стрела для арбалета тяжелее, чем для лука, ее чаще называют болтом. Преимущества арбалета перед луком очевидны: большая пробивная сила (некоторые арбалеты пробивали со 100 м. любую броню), повышенная дальность стрельбы (до 400–450 м.),но естьи недостатки: большое время перезарядки, дороговизна изготовления спускового механизма (вследствие чего арбалет могли позволить себе только состоятельные граждане), невозможность использования при перемещении на лошади (по этой причине он не нашел применения на Востоке — среди конных лучников), а такжеи то обстоятельство, что арбалетчик по причине громоздкости арбалета не мог пользоваться другими видами оружия, его приходилось защищать — это требовало хорошей организации войска. Поэтому основное распространение арбалет получил лишь к 14 веку н.э. Лук для арбалета первоначально делали аналогично композитным лукам —из нескольких материалов, но при появлении булатной и дамасковой стали о композитезабыли — сила натяжения такого арбалета не превосходила силы натяжения лука, отпадала целесообразность его использования.

Стрельба из арбалета отличается от стрельбыиз лукаи включаетв себя три этапа:

1. Натяжение. В простейшем варианте стрелок натягивает тетиву рукамии фиксирует ее сдерживающим упором, при этом арбалет фиксируется ногой с помощью специальной скобы. В течение времени появились приспособления для натяжения, что позволило применять более мощные луки.

2. Наложение болта. Стрелок держит арбалет под небольшим углом вверх и укладывает болт в желоб, при этом задний конец болта находится на упоре тетивы. Некоторые арбалеты снабжены пружиной для фиксации болта, что позволяет стрелять под любым углом и в любом направлении.

3. Прицеливание и выстрел. Арбалет прикладывается к плечу наподобие ружья, прицеливание производится по аналогии.

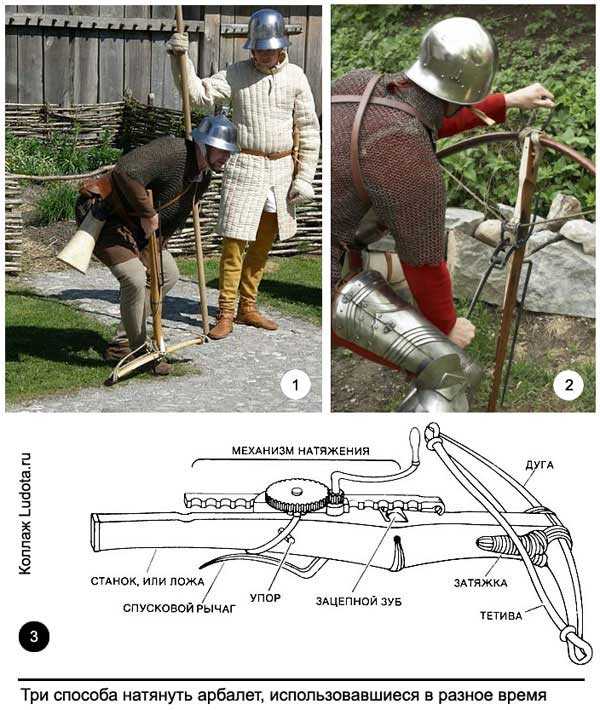

Приспособления для натяжения тетивы:

1. Скоба для ноги и обе руки. Способ применялся при относительно слабых луках.

2. Натяжной ремень с крючком.Нога фиксирует станок арбалета, как и в первом способе, стрелок сгибается, крючок на ремне зацепляет тетиву, при распрямлении стрелка тетива натягивается и фиксируется.

3. Усовершенствованный вариант способа 2: применяется канат с подвижным роликом, также укрепленным на ремне.

4. «Козья ножка». Оба изогнутых рычага стрелок укладывает на штифты, выступающие с двух сторон ложи, противоположный конец тянет на себя, увлекая тетиву подвижными лапами.

5. Отжимной рычаг. Цепляется крючком за скобув передней части ложи и отжимает тетиву назад.

6. Ворот с зубчатой рейкой. Появился около 1450 годав Германии. Тетива натягивается посредством ворота. Применяется для самых мощных арбалетов. Популярность имел у охотников, так как военных не устраивала скорость натяжения и низкий темп стрельбы.

7. Встроенный натяжной рычаг.

Способы натяжения тетивы арбалета.

Существовали разновидности арбалетов для стрельбы пулями или камнями. Их отличие — раздвоенная тетива с карманом для пули. В 19 веке в Китае стали использовать многозарядные арбалеты, в которых применялись неоперенные болты, которые подавались автоматически из магазина при натяжении тетивы.

Они имели хороший диапазон стрельбы и были мощнее чем большинство луков, но требовали намного больше времени для перезарядки. В среднем число большинство арбалетчиков делало 2 выстрелав минуту.

Арбалет держали горизонтально и стреляли спусковым механизмом, который спускал тугую тетиву. Чтобы зарядить арбалет, его ставили на землюи придерживали ногой. Тетиву тянули назад обеими руками или с помощью приспособления. Арбалет стрелял снарядом, который был намного короче обычной стрелы. Он имел перья для стабилизации в полетеи имел заостренный конец.

Арбалетчик часто носил пассивный щит в сражениях, чтобы обеспечить покрытие в момент перезарядки. Это был высокий щит с деревянными приложенными фигурными скобками. Отряд арбалетчиков представлял собой стену из таких щитов. Когда они стреляли, только арбалеты и их защищенные шлемом головы появились из стены щитов. Такого рода отряд вынуждал противника на открытом пространстве отходить.

Арбалет был смертоносным оружием и был очень популярен по той простой причине, что требуется немного времени для обучения стрельбе. Относительно сырые солдаты могли стать опытными арбалетчиками за короткое время, а хорошо-нацеленный выстрел мог убивать рыцаря в броне,на обучение которого уходило много времени. Арбалет считался преступным в некоторых кругах (рыцарей, прежде всего), потому как требуется такой небольшой навык. Ричард I Английский, Львиное Сердце, был дважды ранен арбалетными стрелами. Идея про таких великих людей, убиваемых легко обычными солдатами или еще чего хуже была ужасна для людей благородных. В двенадцатом столетии римский папа пробовал запретить арбалет, как негуманное оружие.

1. БОЕВОЙ АРБАЛЕТ XIV–XVI ВВ. Лук, первоначально «сложный», с началаXV в. заменяется стальным. Сила натяжения до 200 кг. Натяжение производилось «козьей ногой» — железным рычагом сложной формы, упиравшимся в два выступа. При повороте рычага, с увеличением силы натяжения, уменьшался радиус вращения рычага. Дальность стрельбы до 300 м.Скорострельность —2–3 б/мин.Спуск — «орех». Носился на плече или поясе.

2. БОЕВОЙ И ОХОТНИЧИЙ АРБАЛЕТ XIV–XVII ВВ. Лук, первоначально «сложный», с началаXV в. заменяется стальным. Сила натяжения доходила до 300 кг. Натягивался «немецким воротом» — зубчатой рейкой с двумя когтями в железном корпусе с редуктором. Дальность стрельбы —300–400 м.Скорострельность —1–2 б/мин.Спуск — вращающийся «орех» с зарубками сверху (для тетивы) и снизу (для носика спусковой скобы). В боевых арбалетах спусковая скоба — просто рычаг на оси,в охотничьих — сложное и очень нежное устройство. Носился на поясе или у седла.

3. БОЕВОЙ И ОХОТНИЧИЙ АРБАЛЕТ XI–XIII ВВ.Лук относитсяк типу «сложных» луков — склеен из древесины, оклеенной изнутри костяными пластинками, снаружи — сухожилиями и обтянутый поверх берестой. Сила натяжения до 120 кг. Натягивается ногой, вставляемой в стремя,и крюкомна поясе. Дальность стрельбы до 200 м. Прицельная дальность, как у всех арбалетов, около 60 м.Скорострельность — до 4 болтов/мин.Спуск — зарубка с выталкивателем или втягивающийся упор. Носился на ремне через плечо.

4. ИТАЛЬЯНСКИЙ ПУЛЕВОЙ ОХОТНИЧИЙ АРБАЛЕТ XVI–XVII ВВ. Баллестра Лук стальной сложнопрофилированный. На тетиве имеется специальное кожаное или плетеное гнездо для свинцовой пули. Сила натяжения25–30 кг. Дальность стрельбы до 100 м. Прицельная дальность стрельбы до 20 м. Натягивается руками. Скорострельность до 6 пульв мин. Использовался на придворной охоте на мелких птиц, обычно женщинами.

5. ОХОТНИЧИЙ АРБАЛЕТ XVII–XVIII ВВ.Лук стальной, часто с более ранних арбалетов. Сила натяжения до 200 кг. Натягивался «козьей ногой» — двухсоставным рычагом из дерева. Дальность стрельбы до 200 м. Скорострельность 2–3 б/мин.Спуск — зарубка со стопором. Носился на ремне через плечо. При установке над тетивой планки с желобомиз арбалета можно было стрелять свинцовыми пулями.

6. БОЕВОЙ АРБАЛЕТ XIV — НАЧАЛА XVI ВВ.И ЦЕЛЕВОЙXVI–XVIII ВВ.Лук стальной.Сила натяжения — до 530 кг. Натягивается «английским воротом» — системой блоков, полиспастов и воротом.У более слабых арбалетов был один блок, у самыхмощных — 4. Дальность стрельбы —300–700 м.Скорострельность —не более1 б/мин.Спуск — «орех». Ворот носился на поясе,арбалет —на плече.

СДЕЛАЙ САМ — Арбалет «Домобой»

(щелкните по картинке чтобы ее увеличить)

Арбалет изготовлен из рессорыот Москвича. Габариты видны из фото.Узел натяжения позволяет даже подростку взвести в боевое состояние арбалет. Трос натягиваетсяв два приема и ставитсяна предохранитель.

Навесной полет стрелы не менее400 метров.Сила натяжения до 50 кг. Устройство для изготовления стрел позволяет из брусков дерева (желательно твердых пород — дуб, граб, бук) с помощтью дрели получать круглые заготовки. Стабилизатор изготавливается из толстого электрокартона.

Оптический прицел с лазерным указателем на фотоне показан.

ЧЕРТЕЖИ

СДЕЛАЙ САМ — Арбалет «Лорд»

Характеристики:
Арбалет средневековый 14–15 век, Англия, с воротом.
Длина со стременем —850 мм
Вес —4 кг,с воротом — 5,5 кг
Стрелы веретёновидные, бук, берёза, оперение — кожа толщиной 2,5 мм. Вес болтов70 грамм,длина —350 мм
Дуга изготовлена из рессорыот автомобиля ЗИЛ. Длина —700 мм, ширина: в середине45 мм, по краям 25 мм; толщина: в середине8 мм, по краям —6 мм
Усилие дуги более 150 кг
Спусковой механизм — орех диаметром 32 мми толшиной25 мм
Дуга в защитном кожухе (кожа)
Ложе изготовлено из дуба; покрыто натуральной олифой
Тетива — нить полиамидная, диаметр готовой тетивы 10 мм
Накладка на ложеиз рога,канавка —из красного дерева
Декоративные накладки — латунь, травлёный рисунок
Ворот изготовлен из стали,блоки — латунь
Время зарядки арбалета при помощи ворота —40–50 секунд. Усилие не замерялось,но даже дети заряжали вполне легко
Верёвка на вороте — капрон
Крепление дуги — при помощи стальных клиньев
Дальность прицельной стрельбы —250 метров
Дальность полета болта — более 1000 метров

Несколько месяцев ушло на собирание материалов по вороту.

При стрельбе по близким мишеням до 100 метров деревянная часть болтов разрушались при попадании в мишень пробивая насквозь доску 8 см толщиной.

СПУСКОВЫЕ МЕХАНИЗМЫ

Механизм?1.

Рисунок схематичен и расположение деталей достаточно условно, но думаю все понятно. Приблизительная длина 8–9 см.

Механизм?2.

Механизм?3.

Механизм?4.

ЛУЧШИЕ АРБАЛЕТЫ 2007 года

Современные мощные арбалеты бывают матчевые и полевые. Известно, что изобретение полевого арбалета приписывается американским лучникам-морпехам. Боеприпас полевого арбалета — оперенные стрелы, дюралевые или карбоновые. На соревнованиях по стрельбе из полевого арбалета используют стандартную пятицветную лучную мишень. Натяжение на соревнованиях —43 кг, дистанция выстрела на открытомвоздухе — 35, 50 и65 метров,в помещении —10 и18 метров.

Из матчевых арбалетов стреляют неоперенными болтами, а натяжение при стрельбе с 10 метров составляет 70 кг, при дистанции 30 метров —120 кг. Соревнования проходят в закрытых или полузакрытых помещениях — специально оборудованных тирах.

Стоит отметить, что по своим боевым характеристикам, а главное — по универсальности применения современные, технологически усовершенствованные арбалеты во многом превосходят огнестрельное оружие в специфических условиях применения. К примеру,во время вьетнамской кампании арбалеты хорошо зарекомендовали себя и вошлив арсенал американских частей быстрого реагирования.

Прежде всего, арбалеты обладают таким важным качеством как бесшумность. Отсутствие взаимодействующих металлических частей позволяет избежать лязга, сопровожающего выстрелы даже из малошумныхи бесшумных винтовок и пистолетов. Кроме того, энерегическая емкость современных материалов, используемых при создании таких арбалетов, как например, Tenpoint Pro Elite (лучший арбалет года по версии американского журнала Inside Archery) или Stryker (лучшие новые технологии от Outdoor Canada), существенно превышает дульную энергию девятимиллиметровой пули, выпущенной из пистолета.

В чем же особенности, в чем прелесть охоты с арбалетом? Каждый охотник выбирает себе тот вид охоты, который ему наиболее приятен и, как говорится, «кесарю кесарево, а слесарю слесарево». Кому-то по душе стоять на вышкеу солончакаи ждать свою обреченную жертву, кому-то интересно толпой загонять зверя и расстреливать его как врага народа, а кому-то «по кайфу» охота с арбалетом.Для многих людей охота с арбалетом — это не промысел,а увлекательный спорт. Главная особенность охоты с арбалетом состоит в том, что охотник становится на равныес жертвой,он сам создает себе условия охоты многовековой давности, усложняет процесс охоты и, соответственно, поднимает ее престиж. Завалить кабана из винтореза может каждый, и гордиться тут особенно нечем. Если хочешькушать — купи свинины и поешь,а если хочешь охоты, спорта, куража — отложи свою многозарядную пушку в сторону, возьми в руки арбалет и идив лес — покажи свою мужицкую удаль. Основная прелесть охоты с арбалетом состоит в том, что такая охота практически бесшумная. Ружейный выстрел слышен за несколько километров, и в округе все люди и звери знают, кто, где и с каким калибром… Выстрел из арбалета практически бесшумен — легкий хлопок, который тонет в листве уже через сотню метров. Часто бывают случаи, когда птица даже не улетаети есть возможность перезарядиться, сделать поправку и выстрелить еще раз.

Что нужно для успешной охоты с арбалетом?

Разумеется, сам арбалет. Современные арбалеты можно условно разделить на двакласса — классические арбалеты с рекурсивными (изогнутыми) плечами и блочные арбалеты, оснащенные системой эксцентричных блоков, облегчающих заряжание арбалета и ускоряющих разгон стрелы.

Рекурсивные арбалеты имеют ряд преимуществ — они легкие, простые в эксплуатациии крайне надежные. Обладая плечами с силой натяжения более 50 кг, рекурсивные арбалеты годятся для охоты на любого мелкого, крупного зверя и птицу.Они легко собираются и разбираются, легко транспортируются. Они универсальныв дальнем походе, где считают каждый килограмм. Тяжелые блочные арбалеты хороши для выездной охоты на крупного, часто опасного зверя, когда нужен большой запас мощности и высокая энергетика. Блочный арбалет нужен далеко не всегда.

Стрелять по глухарю или по бобру из «блочника» — это все равно, что палить из пушки по воробьям.

В целом, арбалеты прекрасно годятся для различных видов охоты: и » с засидки», и » с подхода». Современные арбалеты чаще всего имеют плечи из высокомодульных композитных материалов, лишенные «усталости» — арбалет можно носить взведенным несколько часов — это дает охотнику возможность для быстрой стрельбы по неожиданной мишени.

Единственный вид охоты, в котором арбалет бесполезен,— это стрельба по летящей цели — попасть крайне трудно, практически невозможно.

Какой мощности должен быть охотничий арбалет?

Мощность арбалета теоретически зависит от двух параметров:

1) сила, которую развивает дуга в предельной точке хода тетивы;

2) предельная способность дуги изгибаться или ход (экскурсия) тетивы. Находятся чудаки, которые мечтают купить арбалет с силой натяжения 200 и более килограмм. Разумеется, это бредовые идеи.

Для уверенной стрельбы по крупному копытному зверю на дистанции до 50 метров вполне достаточно арбалета с силой натяжения 50–70 кг.Для охотына кабана лучше брать арбалет немного мощнее —с плечами около 80 кг.Хочу еще раз подчеркнуть, что не стоит гоняться за мощностью — правильно подобранный боеприпас и хороший навык стрельбы дадут Вам гораздо больше преимуществ, чем плечи чудовищной мощности.

Прицельные приспособления.

Основная особенность прицельных устройств обусловлена баллистикой полета метаемого снаряда (стрелы, болта), что вызывает значительное изменение положения прицельной линии относительно линии вылета при незначительном изменении расстояния до цели. Современные арбалеты всегда имеют «ласточкин хвост», на который можно установит все, что душе угодно.

На самом деле, арбалет не нуждаетсяв мощной более чем 4-кратной оптике. 4×32 или 4×24 — это оптимально, а лучше всего использовать коллиматорный прицел —он удобени днем и в сумерках, когда нужно целиться двумя глазами.

Коллиматор хорош и для быстрой стрельбы по движущимся целям. Я рекомендую коллиматор в качестве оптимального прицельного приспособления для арбалетов.

Какие боеприпасы используются для охоты с арбалетом?

Для охоты на крупного зверя желательно использовать профессиональные, фирменные стрелы (болты) из карбона или фибергласа — они очень легкие, прочные с идеальной геометрией и правильной «развесовкой». Встречаются иногда неплохие алюминиевые стрелы, но они больше годятся для тренировочной стрельбы или охоты «по перу».

Нередко охотничьи стрелы имеют на переднем срезе древка резьбовую вставку, которая позволяет менять наконечник со спортивногона охотничийи наоборот. Охотничий наконечник чаще всего оснащен тремя или более стальными лезвиями, в некоторых случаях, наконечники бывают разборные с возможностью замены отдельных лезвий.

Оперение охотничьих стрел всегда длиннее, чем у стрел спортивных. Это объясняется тем, что стрела должна мгновенно стабилизироваться в полетеи занять боевое положение, это особенно важно при стрельбе на короткиедистанции — до 30 метров. Длина стрелы обычно соответствует направляющей арбалета и экскурсиитетивы — чаще всего охотничьи стрелы бывают длиной от 40 до50 см.

Вес охотничьей стрелы — примерно 30–35 грамм.

Стрелы для охоты на птицуи мелкого зверя обычно короче и легче,их максимальный вес 25 грамм,а длина —30 см. Фибергласи алюминий — идеальные материалы для дешевых, «птичьих» стрел.

Отдельного упоминания заслуживают стрелы-гарпуны для охоты на рыбу.К слову,в Америке стрельба по рыбе из арбалетаи лука — это популярное развлечение, типа нашей охоты с острогой.Стрела-гарпун имеет специальную игловидную форму, которая позволяет стреле легко двигаться под водой и наконечник » с зубом»в виде остроги. На затыльнике стрелы маленький крючочек, к которому привязывается капроновая нить, сама нить, в свою очередь, намотана на безинерционную катушку и закрепленана арбалете.

Оптимальная дистанция для стрельбы из арбалета.

Для охоты желательно использовать арбалет с такой мощностью, чтобы условно прямой выстрел по грудной фигуре составлял не менее50 метров. Траектория арбалетной стрелы имеет свои особенности и ее трудно рассчитывать на больших дистанциях, поэтому желательно стрелять на расстояние условно прямого выстрела — до 50–60 метров.О кучности стрельбы беспокоиться не придется — любой приличный арбалет превосходит гладкоствольное ружье по кучности стрельбы в несколько раз.

Куда стрелять?

Убойные места для арбалетной стрельбы —не только грудной отдел и шея, но и живот.К примеру, кабан, после попадания стрелы в область живота просто садится на землюи кричит, пара секунд и вторая, контрольная стрела прекращает мучения. Самые «убойные» места, разумеется, шея и грудной отдел: охотничья стрела легко раздвигает ребра и, даже сломав одно из своих лезвий, проходит глубоко внутрь и наносит смертельные ранения. При попаданиив грудную клетку взрослого оленя из «60-киллограмового» арбалета с расстояния около 50 метров, стрела уходит сантиметров на 20 внутрьи достигает жизненно важных органов. Если наконечник был закреплен «намертво» и не вывинчивается, то извлечь стрелу из жертвы уже невозможно, можно только вырезать.

Насколько гуманна охота с арбалетом?

Во-первых, охотник с арбалетом имеет только один ответственный выстрел и должен четко решить стрелять или нет. Если расстояние или мощность арбалета не позволяет уверенно уложить зверя, лучше вообще не стрелять. Арбалетчик никогда не палит как полоумный по кустам очередями,— все всегда решается одной единственной стрелой.

Во-вторых, давно доказано, что выстрел из арбалетана дистанциях до 60–70 метров более эффективен в сравнениис пулей.В отличиеот пули,у стрелы нет шокового, останавливающего эффекта, точнее «останавливающее действие» достигается другим способом — арбалетная или лучная стрела, попадая в тело жертвы, не дает возможности двигаться, парализует.

Обладая трехлезвийным наконечником, стрела наносит серьезные повреждения и вызывает быструю кровопотерю.

Подранков на арбалетной охоте практически не бывает, поэтому охота с арбалетом более гуманна, нежели с другими видами охотничьего оружия.

Чему нужно уделять внимание при охоте с арбалетом?

Прежде всего, технике безопасности. Эта техника точно такая же, как у огнестрельного оружия, только с небольшими дополнениями. Самое главное —во время стрельбы важно неусыпно следить за пальцами левой руки — они не должны попадать на линию движения тетивы —у насне так много пальцев, чтобы ими раскидываться.

Необходимо внимательно следить за плечами арбалета, чтобы во время выстрела плечи не задели ветки или посторонние предметы. Необходимо также следить за состояниемтетивы — она не должна иметь никаких видимых повреждений или надрывов, которые могут вызвать разрыв тетивы во время выстрела. Нельзя допускать холостых выстрелов — они могут повредить плечи и тетиву.В остальном, правила обращения с арбалетом основываются на тех же законах разума и правилах поведения на охоте.

© CopyrightАли Шер (chinaairboy (0)yandex.ru)
http://www.patlah.ru

© «Энциклопедия Технологий и Методик»Патлах В. В.1993–2007 гг.

vizhivai.com

История создания и устройство арбалета

С древних времен арбалет известен как очень точное и убойное оружие дальнего действия. Арбалет представляет собой деревянное ложе, к которому присоединили сложносоставной или стальной лук.

Благодаря специальному зацепному механизму, его тетива легко фиксируется, что дает стрелку возможность сосредоточиться на прицеливании. Особая конструкция этого оружия позволяет использовать даже тяжелые стрелы, которые поражают цель с той же точностью, что и обычные стрелы.

История арбалета

Изначальная концепция арбалета возникла примерно в 400-м году до н.э. В ту пору оружие имело название «гастрафет», которые могло запускать двухметровые стрелы на дальность до двухсот метров. Таким образом, гастрафет был более дальнобойным оружием, чем стандартный лук.

В основном арбалет использовался как охотничье оружие, и до одиннадцатого века его никто не рассматривал как эффективный способ устранения противников на поле битвы. Однако воины с Ближнего Востока, уже успевшие по достоинству оценить преимущества арбалета во время многочисленных боев за контроль над землями, вновь популяризировали это оружие среди европейцев.

Арбалеты во время битвы при Гастингсе

Например, во время битвы при Гастингсе в середине одиннадцатого века норманны активно применяли арбалеты против своих саксонских противников. Кроме того, это оружие приобрело немалую популярность и среди крестоносцев.

Стрельба из арбалета не оставила равнодушным и самого Ричарда I Львиное Сердце. Считается, что он великолепно умел обращаться с этим оружием, лично застрелив из него ни один десяток людей.

Интересно, что и сам король погиб от арбалетной стрелы во время осады крепости Шалю-Шаброль.

В конце двенадцатого века арбалеты поступили на вооружение флота и пехоты. Начали формироваться специальные отряды арбалетчиков, все чаще становившиеся важными участниками сражений. Некоторые отряды входили в состав многих армий и воевали за деньги.

К примеру, мятеж английских баронов в начале тринадцатого века был успешно подавлен, в том числе, с помощью трехсот арбалетчиков, моментально уничтоживших конные войска противников. Конечно же, арбалетчики находились по обе стороны боя.

В том же 1215 году капитуляцию объявил гарнизон мятежников, сдавшийся в Рочестере. Согласно указу Иоанна Безземельного, все пленные рыцари могли получить свободу за выкуп. Однако это распоряжение не касалось особо опасных арбалетчиков, которых отправляли на виселицу без каких-либо исключений.

Довольно скоро отряды арбалетчиков приобрели особый статус в составе оборонительных сил крепостей. Например, в гарнизоне замка Сафет, который располагался на Святой земле, числилось около трехсот арбалетчиков. Примерно то же количество арбалетов (и почти 267 тысяч прилагающихся к ним стрел) было обнаружено при осмотре оружейных запасов в тридцати французских замках домена Капетингов.

А в арсенале нормандской крепости Паси-сюр-Эр наличествовали пять больших арбалетов, 25 арбалетов со стременем и почти 40 арбалетов, зарядить которые можно было только при помощи ног.

Конструкция арбалета

Самые первые модели арбалетов обладали простейшей конструкцией: деревянный лук прикрепляли к ложе, а натягивание тетивы происходило вручную. Стрела, выпущенная из такого оружия, имела скромную дальность стрельбы (около ста метров) и могла убить лишь воина без доспехов.

Чуть позже участники Крестовых походов узнали о конструкциях сложносоставных луков, а также о разных материалах для их изготовления. Например, с внутренней стороны лук проклеивался специальными пластинками из китового уса — они работали на сжатие.

На фото арбалет со сложносоставным луком

Сухожилия, проклеенные с внешней стороны, работали на растяжение. Для варки клея использовали сушеные рыбьи пузыри.

Просушка изделия длилась как минимум один год. По окончании этого процесса рога лука изгибались в обратную сторону и имели сильное напряжение. Натягивание тетивы подобного арбалета было весьма непростой задачей, поэтому довольно быстро были придуманы механические приспособления.

В начале тринадцатого века появился механизм, известный как «поясной крюк». Для натягивания стрелку требовалось повернуть арбалет луком вниз и зацепить стальной крюк за центральную часть тетивы. Затем стрелок вставлял одну ногу в стремя, находящееся в передней части оружия, распрямлял тело и тянул арбалет вниз, прикладывая существенные усилия для натяжки тетивы.

Заряд арбалета с помощью ноги

В четырнадцатом веке в Европу попал новый ближневосточный вид натяжного крюка — так называемая «козья ножка». Это был специальный поворотный рычаг, оснащенный с двойной вилкой, конец которого упирался в поперечный штифт на ложе оружия. Вилка же зацепляла тетиву, и с помощью рычага натягивала ее до зацепного механизма. Стрелок мог без особого труда приложить усилие в двести килограмм, и натянуть даже самые убойные арбалеты тех времен.

Арбалет с механизмом натяжения тетивы «козья нога».

К началу пятнадцатого века было налажено изготовление луков из стали. Сохранив их прежние размеры, мастера обеспечили подобным лукам куда большую убойную силу и долговечность. Для натяжки тетивы подобного арбалета использовали «кранекин», т.е. съемный реечно-редукторный ворот. Ременная петля закрепляла его механизм к арбалетному ложу, а тетива зацеплялась крючками, соединенными с зубчатой рейкой. С помощью кранекина арбалетчик мог приложить усилие в 1100 килограмм. Однако натягивание тетивы требовало около тридцати оборотов рукоятки, на что уходило порой до сорока секунд.

Одновременно с этой системой появился и съемный ворот, в состав которого входили промежуточные блоки и рукояти, закреплявшиеся к ложу оружия. С помощью данного ворота арбалетчик мог приложить усилие примерно в 800 килограмм, что давало возможность тратить на взвод оружия максимум полминуты. Тем не менее этот громоздкий ворот был весьма неудобен в бою, поскольку его нужно было постоянно присоединять к арбалету.

Арбалет с механизмом натягивания «кранекин».

Арбалетный зацеп представлял собой простой и надежный механизм, где тетива закреплялась за выступ бронзового или костяного «ореха». На выступе обычно делали специальный вырез, служивший прицелом.

Для изготовления тетивы применяли лен повышенной прочности, пеньковый жгут, а также шнур из воловьих жил или сыромятных ремешков. Поскольку тетива постепенно растягивалась, ее подвергали регулярной замене. Тетива также портилась и при воздействии воды на нее, поэтому для хранения арбалетов использовали специальные кожаные чехлы.

Арбалетные стрелы, именуемые «болтами», изготавливались из дерева. Они обладали длиной до 40 сантиметров, толщиной около полутора сантиметров и весом около 70 грамм.

Для того чтобы стабилизировать траекторию полета, к стрелам часто прикрепляли «крылышки» из древесины или кожи. Наконечники обладали черешковой конструкцией и головкой в форме пирамид.

Прицельная дальность арбалета

В пятнадцатом веке наиболее убойный арбалет, оснащенный луком из стали, мог запустить стрелу на расстояние до 400 метров. Прицельная дальность арбалета с составным луком была примерно 250 метров — столько же могла пролететь стрела, выпущенная из традиционного лука. Однако такая стрела, во-первых, была не в состоянии поразить цель на своем излете, а во-вторых, ее движение по определенной траектории могло мгновенно прерваться из-за ветра.

Арбалетный болт же радовал стрелков куда более боеспособными аэродинамическими параметрами.

На расстоянии прицельной стрельбы по одиночным мишеням (около 90 метров) арбалетный болт успешно пробивал любую вражескую броню, будь то кольчуга, пластинчатые доспехи или рыцарские латы.

Благодаря этой особенности арбалетчики имели возможность удерживать лучников вражеской армии на достаточном расстоянии, запуск стрел с которого был фактически бесполезен.

И все же у арбалета был один недостаток перед луком — низкая скорострельность. За одну минуту достойный лучник мог успеть запустить около десяти стрел, тогда как арбалетчик за это же время успевал выстрелить всего лишь пять раз из легкого арбалета или два раза из тяжелого.

Помимо этого, арбалетчик должен был стараться убивать противников с первого выстрела, иначе во время длительной перезарядки оружия цель могла покинуть зону поражения.

При взводе арбалета стрелок становился легкой мишенью для врагов, поэтому его зачастую прикрывал второй воин со специальным щитом.

www.sciencedebate2008.com

Арбалет: оружие для охоты и войны (ч.1)

В Средневековой Европе его называли «оружием дьявола», однако именно это служило ему лучшей рекламой. Сегодня арбалет по-прежнему в строю – спецназ ценит его за бесшумность, а закон по той же самой причине относит охоту с ним к браконьерству.

Самые ранние арбалеты появились в Китае лет за 500 до рождения Христа. Но если начать с них, то наше традиционное путешествие во времени затянется…
Так что, я сэкономлю наше время и расскажу об истории одних только средневековых арбалетов )).  Итак…

Название этого вида оружия происходит из французского языка («arbalete»), куда попало из латыни, и первоначально звучало «arcaballista» (“arcus” — дуга и «ballisto» — бросать).

Дуга — плечи арбалета.

Плечи арбалета, которые принято называть дугой, одна из самых интересных его частей. Именно от них зависит скорость стрелы в полете, а так же точность и дальность выстрела.

В ненатянутом состоянии дуга смотрит плечами вперед, к противнику.  Соответственно, чтобы натянуть арбалет, надо выгнуть ее в обратную сторону. Для этого использовали  специальный станок, сгибавший дугу.

Плечи арбалета в ненатянутом состоянии всегда смотрят вперед

В отличие от луков, с которых снимали тетиву сразу по окончании стрельб, арбалет всегда был в натянутом состоянии.

Дуги делали как из одной породы дерева, так и из склееного блока. Известно немало арбалетов, дуги которых были  сделаны из проклеенных между собой рога, сухожилий, дерева.

Для их соединения использовали специальный клей. Англичане варили в одном котле сердцевину тиса, сухожилия и роговые оболочки коровьих рогов, а на Руси предпочитали осетровый клей.

Арбалетные мастера делали оружие на любой вкус и кошелек. У них можно было заказать оружие подешевле, с дугами из дерева, рога и сухожилий, обернутое берестой или лыком, и подороже — в этом случае дуги усиливали пластинками из китового уса, а  сверху оборачивали тонко выделанной телячьей кожей — пергаменом.

Интересно, что для получения одного килограмма коровьих сухожилий требовалось целое стадо — около 20 голов. Разумеется, весь килограмм не шел на изготовление одного арбалета, но тем не менее…

Мастер по изготовлению арбалетов в своей мастерской. Гравюра из книги Х. Шоппера «Механические искусства» (1568)

Составные дуги ручных арбалетов обычно достигали длины 700—800 мм, они либо приматывались к ложу конопляными веревками  через специальное отверстие в нем, либо крепились металлическими скобами.

Конец Средневековья ознаменовался появлением у арбалетов стальной дуги, что сделало их еще мощнее, чем прежде.

150 метров конопляной нити

Поскольку арбалет был более мощным оружием, нежели лук, то и тетива делалась ему под стать.

Для ее изготовления скручивали воедино около 150 метров тонкой конопляной нити. Она должна была быть идеальной, без утолщений и узелков.

Плели тетиву на специальном станке, к которому допускали не каждого — сам процесс требовал высочайшей квалификации.

В итоге получалась идеально ровная по всей длине тетива, толщиной около сантиметра.

Она была достаточно прочной, чтобы не растягиваться под напряжением согнутой арбалетной дуги.

А вот сырая погода, которой боялась практически любая тетива средневековья, могла ей повредить.

И если лучники могли себе позволить снять тетиву и убрать ее в сухое место, то арбалетчикам приходилось надевать на свое оружие специальные чехлы.

Один из таких чехлов показан на фото.

Без приклада и ствола

Ложи арбалетов, то есть, ту их часть, которую стрелок держал обеими руками, делали из  древесины твердых пород. На их изготовление шли орех, груша, яблоня и так далее.

Весьма немаловажно и то, что форма ложа вовсе не напоминала ружейную, как сейчас.

Грубо говоря, это был просто  удлиненный прямоугольник, лишенный как спускового крючка, так и приклада, в современном его  понимании.

Болт двигался по верхней плоскости ложи, которая называлась лонцем и которая нередко снабжалась направляющей канавкой.

Стрельба из арбалета

Чем мощнее становились арбалеты, тем хитрее была их подготовка к стрельбе.

На самом деле, способов было еще больше ))

Тетиву на арбалетах раннего средневековья можно было взвести двумя руками. При этом арбалет прижимался к земле ногой, продетой в стремя на его конце.

Потом  тетиву стали цеплять за крюк, укрепленный на поясе, а сам арбалет, с помощью того же  стремени , тянуть ногой вниз.

Для того,что бы зарядить куда более мощные арбалеты позднего средневековья, требовалось усилие уже в 300—600 кг., что было не под силу сделать вручную. Появился специальный механизм натяжения, позволявший зацепить тетиву крючком и натянуть ее с помощью системы шестеренок.

Когда арбалет был взведен, а болт положен на свое место, стрелку оставалось лишь выбрать цель и спустить тетиву.

На современных моделях средневековых арбалетов, с куда более слабым натяжением тетивы, это выглядит так:

Здесь хочется добавить, что при стрельбе из арбалета его не упирали в плечо, а только прижимали к щеке, для лучшего прицеливания.

Упирать начнут уже позже,когда появится привычная нам ружейная ложа, а стрельба из арбалета станет досужей забавой буржуазного общества.

Стрелы для арбалета

Есть два вида арбалетов — одни, к ним относятся, например, немецкие шнепперы, стреляют  свинцовыми пулями. О них мы обязательно поговорим отдельно.

Классический же средневековый  арбалет заряжается короткими толстыми стрелами. Стрелы для арбалета называются болтами.

Они сравнительно невелики — если стрела лука может достигать метровой длины, то арбалетный болт  не превышает в длину 40 сантиметров.

И тот и другой размер продиктованы соображениями мощности.

Чем сильнее стрелок растянет лук, тем дальше полетит стрела. Ну а в арбалете, который, как мы помним, вручную не натянешь, и без того кроется немалая сила.

Наконечник арбалетного болта делался относительно тяжелым — от 15 до 30 граммов. Против не  превышавшего 9 граммов наконечника стрелы его вес впечатляет.

Соответственно, втулка наконечника тоже делалась больше. Для стрел она колеблется в пределах 7-8  милиметров, для арбалетов — 10-13 милиметров.

Наконечник, в зависимости от его вида, крепился на древке по-разному.

Втульчатый просто надевался на кончик стрелы, а затем фиксировался гвоздем или двумя. Черешковый же, с подобием длинной спицы вместо втулки, вгонялся в древко до упора, а затем обматывался прямо под наконечником прочными нитями — дабы древко не лопнуло.

Втульчатые наконечники стрел широко употреблялись в Западной Европе на протяжении всего Средневековья. Однако на Руси и в Восточной Европе лучники предпочитали черешковые.

При этом, раскопанные в том же Новгороде наконечники арбалетных болтов, наоборот, втульчатые. Вот такая интересная национальная закономерность.

Поскольку арбалет использовали не только на войне, но и во время охоты, то выпускались специально боевые и специально охотничьи болты. Для войны предпочитали грубо откованные четырехгранные наконечники.

Болты боевые, охотничьи, зажигательные

Воины Туманного Альбиона так же очень любили специальные зажигательные болты, которыми поджигали строения и даже корабли неприятеля.

Наконечники  охотничьих болтов делали более аккуратно, нежели военные, ведь их потом можно было вернуть.

Крупного зверя били болтами с острыми и тяжелыми наконечниками. Пушного зверя и птицу добывали тупыми наконечниками, а если требовалось подсечь оленю или косуле сухожилия, то в них стреляли болтами с наконечниками, вроде миниатюрного шпателя.

Фрагмент картины «Меланхолия в саду жизни» работы художника Matthias Gerung (1500-1570). Картина была написана в 1558 году. В правом верхнем углу фрагмента — охотник на коне и с арбалетом.

Немало интересного можно рассказать и о самом древке арбалетного болта.

Например, оперение, не было обязательным элементом болта.

И даже не всегда его оперение делалось из птичьих перьев.

Стабилизаторы военных болтов могли быть деревянными или кожаными, причем они врезались в древко под небольшим углом, который передавал им вращение в полете. В этом смысле арбалет — предок нарезного оружия.

Воевали в Средние века много, поэтому производство болтов было поставлено на широкую ногу. Между 1223 и 1293 годами одна небольшая английская мастерская изготовила около миллиона арбалетных болтов.

Достичь такой массовости было бы сложно без специальных приспособлений. Одним из них было специальное строгальное устройство, позволявшее получать древки почти одинаковой толщины.

Арбалет на Руси

На Руси арбалет называли исконно-посконным словом «самострел», хотя, возможно, у него был синоним «рожанец» (от слов «рог», «рога»).

Поход князя Даниила Галицкого на ятвягов (1251 год) описывается в летописи так: «идущимъ и держащимъ в рукахъ рожанци свое и наложившимъ на не стрелы противу ратнымъ».

То есть, идущим с рожанцами, на которые положены стрелы против воинов.

Памятник князю Даниилу Галицкому в основанном им Львове

Вроде все как на Западе — пехота, арбалеты, война.
Все, да не все.

В русских дружинах, из-за обилия врагов-кочевников, не было такого числа пехоты как на Западе.

А раз конница сражалась с конницей, то и оружие стороны использовали  самое эффективное для всадника. Лук в три-четыре раза скорострельней арбалета и более компактен, так что выбор очевиден.

Другое дело — не маневренная война с кочевниками, а осада городов-крепостей. Тут арбалет был весьма кстати.

Конец 12-го века.
Никоновская летопись описывает княжеские междоусобицы, и упоминает применение самострелов.

Этим же временем датируются найденные в Новгороде наконечники арбалетных болтов. Подобные и на то же время были обнаружены в Прибалтике, Польше и даже Англии.

Это уже не совпадение, а прямое доказательство — арбалет нам подарила Европа, с которой в конце тысяча  сотых весьма сильно испортились отношения.

Вторая четверть 13-го века. Монголы сравнивают с землей сопротивлявшийся до последнего город Изяславль.

Героизм его защитников заслуживает отдельного рассказа. Скажу лишь, что в воротах крепости был найден скелет воина, до последнего державшего напор врага — возможно в одиночку.

В ходе раскопок крепостной башни Изяславля были найдены останки стрелка-арбалетчика. На поясе воина в последние часы его жизни висел специальный крюк для натягивания арбалетной тетивы. Причем самый  древний из всех, найденных в Европе.

Вот он:

Принцип использования крюка не сложен — тетива цепляется крюком, нога вдевается в стремя на конце арбалета и  воин распрямляется в полный рост. Все. Арбалет взведен.

Примерно той же порой, что и находка в Изяславле, датируется железная зубчатая шестерня,  обнаруженная во Вщиже. Предположительно это деталь «коловорота» — приспособления для взвода арбалета.

На протяжении всего 13-го века русские летописи и зарубежные хроники рассказывают нам те или иные эпизоды, в которых сыграли заметную роль русские самострелы.

Обычно ими вооружались не профессиональные вояки, а городское население, далекое от ратных дел.

Когда в 1382 году хан Тохтамыш осадил Москву, ее жители поднялись на стены Кремля с оружием в руках. На стене, возле Фроловских ворот, стоял суконщик Адам. Приметив одного из татар, он выстрелил в него и попал «в сердце его гневливое и вскоре смерть ему нанесе».

Здесь я , пожалуй, поставлю запятую.

Окончание статьи «Арбалет: оружие для охоты и войны» вы можете прочитать прямо сейчас, по этой ссылке.

Илюстрации

Сайт «Гильдия святого Олафа», социальная сеть «ВКонакте», книга А. Кирпичникова «Древнерусское оружие», книга А. Медведева «Оружие Новгорода Великого», книга Х. Шоппера «Механические искусства», Библия кардинала Мациевского.

Литература

• А.Кирпичников «Древнерусское оружие»
• А. Медведев «Оружие Новгорода Великого»
• Ю. Шокарев «Луки и арбалеты»
• Коллектив авторов «Всадники войны»



---

Поделиться новостью в соцсетях Об авторе: Николай Чеботарев

Главный редактор интернет-журнала «Людота». Увлечения — история оружия, военного дела, интернет-журнал «Людота».

« Предыдущая запись Следующая запись »

ludota.ru

Арбалет

Опубликовано: 17 октября 2011

Механический принцип, на котором основана конструкция арбалета (нем. Armrust, фр. arbalète, англ. cross-bow, arbalist, ит. balestra, исп. ballesta, лат. arcubalista, arbalista), восходит к метательным машинам древности, довольно подробно описанным Витрувием в его сочинении «Об архитектуре». Принцип тяжелых осадных машин был реализован в легком ручном оружии еще в конце античности. Уже в IV веке Вегеций в своем трактате о военном деле пишет об аркабалистах не как о тяжелой машине, а как о легком, всем известном ручном оружии отрядов стрелков. (Вендален Бехайм «Энциклопедия оружия»)

На двух барельефах в музее Пуи, сделанных, несомненно, ранее IV века, можно отчетливо видеть арбалеты с их характерными признаками. Первое изображение обнаружено на колонне (рис. 1). Второе изображение имеется на фрагменте фриза из развалин виллы Пуи.

Рис. 1. Рельеф с колонны. Найдена в Солиньяке-на-Луаре. IV в.

Первоначальное немецкое название арбалета — «Armrüstung» (оружие для рук) состояло из двух слов — «Arm» (рука) и «Rüstung» (оружие). Термин «armrust» появляется уже в XII веке. В конце XV века слово «Armrust» приобретает новое написание, при котором к «m» прибавляется «b». Таким образом, название оружия превратилось в «Armbrust». Но после того, как в современном языке это неблагозвучное сочетание звуков было повсюду уничтожено, снова вернулись к правильному, первоначальному написанию.

С V по X век мы не имеем сведений об арбалетах в Европе, поэтому можно предположить, что если в этот период они и не были полностью преданы забвению, то употреблялись редко. И, действительно, арбалеты снова появились на миниатюре латинского манускрипта времен Людовика IV (936—954) «Ультрамарин» примерно 937 года. На миниатюре из Библии конца X века, принадлежащей аббатству Сен-Жермен и находящейся сейчас в Национальной библиотеке Парижа, можно видеть двух пеших стрелков, которые стреляют по стенам Тира явно из арбалетов (рис. 2). Анна Комнина (1083 — ок. 1155), ученая дочь византийского императора Алексея, (1048—1118), в своем сочинении «Алексиада» при описании первого крестового похода упоминает луки нового типа, которые она называет «tzagrae». Она пишет, что «tzagra — это луки, которые нам незнакомы». Это, видимо, позволяет сделать вывод, что арбалеты, не известные на Востоке, были оружием, изобретенным в западногерманском государстве, известным и применяемым только в Западной Европе.

Рис. 2. Осада Тира. Миниатюра из Библии конца X в. Национальная библиотека, Париж.

Впервые арбалеты получили всеобщее и широкое распространение в XII веке, особенно в Англии и Франции. Второй Латеранский собор в 1139 году запретил употребление арбалетов против христиан как смертоносного оружия и разрешил применять их только против неверных. Тем не менее около 1190 года арбалеты употребляли в войсках короля Ричарда I Английского и Филиппа-Августа Французского. В это же время появились первые отряды пеших и конных арбалетчиков, что дало повод папе Иннокентию III (1160—1216) возобновить запрещение Собора. Несмотря на строгий запрет, оружие приобретало все большее значение. Командующий арбалетчиками во Франции получил титул «Гроссмейстер арбалетчиков» и позднее был приравнен к маршалам Французского королевства. В Германии в XII веке арбалеты употреблялись довольно часто. Тому имеются два свидетельства, принадлежащие почти к одному и тому же времени. Это стенные росписи в Домском соборе Брауншвейга времен Генриха Льва (1129—1195) и надгробная стелла Генриха фон Фельдеке, на которой это оружие впервые названо «арбалетом».

Среди немецкого рыцарства арбалет сначала рассматривался как коварное и нерыцарское оружие и отвергался. Только горожане с удовольствием использовали его в схватках с рыцарями. В немецких и нидерландских городах, главным образом, в городах Ганзы, создавались так называемые гильдии стрелков под покровительством св. Себастьяна, св. Морица и др. Уже в XIII веке арбалеты широко применяются на охоте, потеснив пращи и луки. Они сохранили свою популярность даже тогда, когда огнестрельное оружие стало весьма эффективным, т. к. охотничьи арбалеты не вспугивали дичь звуком выстрела и вспышкой. По сравнению с луком арбалет обладал большей мощностью и точностью стрельбы. Но при этом арбалетчик выпускал две стрелы в минуту, а ловкий лучник, за это же время, выпускал семь.

В XIV веке неразлучным спутником арбалетчика стал щитоносец, хотя во Франции арбалетчик сам защищался павезой. Когда вошли в употребление пластинчатые латы, арбалетчики отвергли ту новую неудобную воинскую одежду, т. к. она мешала им при использовании оружия. Вместо этого арбалетчик носил в Германии кожаную куртку с нашитыми металлическими пластинками, во Франции и Италии — корацену или бригантину. Изготовление арбалетов достигло своего высшего развития в XV и XVI веках в Испании, Нидерландах и Германии. Лучшие стальные луки получали из Италии, тончайшие и прочнейшие тетивы изготавливались в Антверпене. Самыми меткими арбалетчиками в XIV и XV веках были генуэзцы. Стрелок носил при себе 12 стрел, которыми мог поразить цель с расстояния в 200 шагов.

Арбалет состоит из ложа (нем. Säule, фр. arbrier), лука (нем. Bogen, фр. arc), тетивы (нем. Sehne, фр. corbe), натяжного устройства (нем. Spannvorrichtung) и спускового устройства (нем. Abzugsvorrichtung). По размерам различают станковые и ручные арбалеты. Станковые представляют собой нечто среднее между осадными машинами и ручным оружием.

По способу натяжения различают арбалеты с ручным натяжением (фр. arbalète à main), арбалет с блоком (фр. arbalète a tour, или à moufle), арбалет с воротом (фр. arbalete a eric или a cranequin) и, наконец, арбалет с козьей ногой (фр. arbalète à pied-de-biche).

В отношении выпускаемых снарядов различают обычные арбалеты, метавшие болты (нем. Bolzen, фр. guarels, viretons), баллестры (нем. Balläster), стрелявшие металлическими пулями, камнями, а на охоте глиняными шариками. В конце XVI века появляются арбалеты легкого типа — шнепперы (нем. Schnepper).

Материалом для лука служило дерево, которое, в силу малой упругости, употреблялось только для простого оружия, а также сталь и рог. Стальные луки, несмотря на большую упругость, имели тот недостаток, что при холоде легко разламывались. Поэтому зимой охотнее использовали луки из многослойных пластин оленьего рога, обернутые ликом и обтянутые пергаментом.

Прочное соединение лука с ложем — существенное условие для применения арбалета. Осуществлялось оно первоначально с помощью шнуров или кожаных ремней, которые не только охватывали ложе и лук, но и удерживали кольцеобразное стальное стремя (в старые времена оно было необходимо для натяжения арбалета, а позднее стало предметом украшения). В конце XV столетия в Испании и Италии лук стали крепить с помощью двух металлических петель, расположенных по обеим сторонам ложа, и пары клиньев, идущих навстречу друг другу через отверстия в ложе. Клинья позволяли намертво прижать лук к основанию ложа. В маломощных охотничьих арбалетах лук расклинивался непосредственно в отверстии ложа.

Рис. 3. Охотничий арбалет Людовика XII, короля Франции. Лук стальной, покрыт травлением и позолотой; на кленовом ложе — узорные накладки из кости, рисованные изображения гербов Франции и Милана, рельефные накладки с орденом Дикобраза и геральдической фигурой с герба Анны Бретонской — горностаевый хвостик в сердце, а также знак вдовства — витой шнур; орех не закреплен, тетивы нет.

На виде сбоку показано крепление лука и спусковое устройство. Франция, ок. 1490 г.

У некоторых арбалетов к металлическим петлям или просто с нижней стороны ложа крепился крюк, на котором оружие подвешивали к поясу или седлу (рис. 3, G). На приведенном рисунке видно, что плоскость (D) лука расположена не перпендикулярно направляющей ложа, а косо, так, что ось лука (NL) проходит через зацеп (нем. Rast) для тетивы на орехе (нем. Nuß). Подвижные петли (В) для крепления лука с помощью клиньев притягивают лук к ложу через отверстие в нем (Е). На других экземплярах петли крепятся к ложу, а зажим лука производится клиньями выше него (в точке С).

Стальные луки, обладающие при незначительной толщине довольно большой упругостью, не нуждаются в значительном натяжении, тогда как у деревянных и костяных луков ход тетивы должен быть значительным. Для надевания тетивы на мощный стальной лук деформировать его нужно было весьма незначительно, а менее мощные и деревянные луки необходимо было сначала изогнуть из нейтрального положения в рабочее (рис. 4). При надетой тетиве лук уже наполовину использовал возможную для него деформацию. Лук из выгнутого положения переводят в прямое, а затем в боевое. У сложных луков тетива должна быть гораздо крепче, чем у стальных, т. к. она постоянно испытывает значительное усилие растяжения.

Рис. 4. Тяжелый арбалет, с роговым луком и упорами для немецкого ворота; лук длиной 1 м обтянут пергаментом и раскрашен; ложе длиной 110 см имеет простое спусковое устройство (а) с орехом, закрепленным нитью; в нижней части его — герб штирийского рыцаря Андреаса Баумкирхера (обезглавлен 1471). Ок. 1450 г.

Спусковое устройство претерпело существенные изменения, от самых простейших до самых хитроумных форм, хотя почти все эти системы постоянно возвращались к первоначальной схеме. Старейшее устройство представляет из себя гнездо, вырезанное в ложе, в котором размещена костяная шайбочка (изготовленная из копыт или рога оленя), выступающая над поверхностью ложа менее чем наполовину, так что она может совершать лишь вращательное движение в гнезде. Эта шайба, называемая орех, в выступающей части снабжена зацепом для тетивы, а напротив имеется зарубка для спускового рычага. В ранних арбалетах орех не имел крепления, а был «свободно плавающим» (нем. freischwebend). В середине XV века его стали крепить к ложу с помощью шнуров, проходящих через ось и огибающих ложе (рис. 4, а). На первый взгляд, ложе арбалета кажется обмотанным шнуром, и такую систему называли «орех, вращающийся на нити» (нем. Nuß, im Faden laufend). Выстрел производится спусковым рычагом (нем. Bügel, рис. 470, R), который представляет собой двуплечевой рычаг, имеющий ось (М). Более короткое плечо упирается в зарубку ореха, пружина (S) давит на длинное плечо, удерживая его во взведенном положении. В ранних арбалетах этой пружины не было, поэтому стрелок должен был при натяжении установить орех в соответствующее положение, надавливая на спусковой рычаг, пока короткое плечо не заскакивало в зарубку ореха, тем самым предотвращая произвольный спуск. Дальнейшее усовершенствование спускового устройства относится ко времени императора Максимилиана I (примерно 1500 г.), который, согласно свидетельству Тойерданка, чуть было не погиб из-за неожиданного спуска стрелы. Новое спусковое устройство (рис. 5) состоит из предохранительного рычага (нем. Sperrhebel, рис. 5. С), который удерживает спусковой рычаг от поворота до тех пор, пока нет необходимости выстрелить. Перед выстрелом предохранительный рычаг поворачивался и освобождал спусковую скобу.

Рис. 5. Арбалет императора Максимилиана I. Лук стальной, покрыт травлением и позолотой; ложе красное, лакированное, украшено изречениями императора, написанными золотыми буквами; натяжение тетивы производится воротом; орех не закреплен; спуск производится шнеллером (с). Испания. Ок. 1500 г.

После натяжения лука болт (в старину называвшийся в немецкой пехоте Hauspfeil) помещали на ложе перед орехом. У многих арбалетов, особенно не немецких, для этой цели на верхней поверхности ложа имелся желобок, в который вкладывалась стрела. Немецкие арбалеты обычно не имели желобка, и поверхность ложа у них гладкая. Болт же фиксировался роговым зажимом (нем. Bolzenklemmer), который закреплялся позади ореха. Чтобы зажим не мешал при натяжении, его отворачивали влево (рис. 6, с). Между тем, обратившись к описанию различных натяжных устройств на музейных экспонатах, нетрудно заметить, что сохранившиеся в собраниях арбалеты относятся к тому времени, когда метательное оружие уже стало вытесняться огнестрельным. Старейшие арбалеты, сохранившиеся в музеях, относятся к XV веку.

До XII века арбалетчики натягивали арбалеты без механических средств, обеими руками. Поэтому мощность арбалета должна была соответствовать силе рук стрелка. За этим простейшим способом в XIV веке последовал немного более сложный, с помощью натяжных крюков (нем. Spannhaken, фр. crochet). Они сохранились до начала XV столетия. Натяжной крюк был двойным и носился на широком поясе на бедрах. Арбалет при натяжении ставили луком на землю. Стрелок приседал, наступал ногой в стремя, цепляя крюк за тетиву, и, выпрямляясь, натягивал ее. Разгибался он до тех пор, пока тетива не попадала в орех. Стрелок должен был отжать спусковую скобу от ложа для того, чтобы ее «носик» вошел в зарубку ореха. Такой натяжной крюк можно увидеть в Музее артиллерии в Париже (рис. 7). Этот способ «заряжания» арбалета был во всех отношениях более прогрессивным, чем натяжение голыми руками, что позволяло увеличить мощность лука.

Рис. 6. Удержание болта зажимом (с).
Рис. 7. Натяжной крюк. Нач. XIV в. Бывшее собрание замка Пьерфон.

Постоянно возрастающее значение дальнобойного метательного оружия толкало к неуклонному совершенствованию арбалета: приходилось делать луки все более мощными. Одной мускульной силы для натяжения было уже недостаточно, поэтому появились механические приспособления, чтобы увеличить эту силу. Однако из старейших средств натяжения лука арбалета — английский ворот (нем. englische Winde), названный по месту его первого применения. Он представлял собой в сущности не что иное, как обычный блок с двумя, реже с тремя роликами. Благодаря этому достигалось двойное или тройное увеличение силы рук. Устройство механизма простое, как видно на примере двухроликового ворота (рис. 8). За крюком располагался ролик (В), позади которого за отросток крепился конец тросика. Гнездо (D) натяжного устройства надевалось на конец ложа арбалета. Натяжение производилось лебедкой, вал (F), который приводился в движение двумя ручками (К). Специальным крюком (J) ворот цеплялся за пояс при выстреле или на марше.

Рис. 8. Английский арбалет Людовика XII (см. рис. 470). Железные части ворота позолочены; трос подлинный.

Немецкие арбалеты со стальными или роговыми луками уже в конце XIV века натягивались так называемым немецким воротом (нем. deutsche Winde, рис. 9). Этот способ оказался настолько простым и практичным, что уже к середине XV столетия вошел в употребление за пределами Священной Римской империи. Арбалетчики, оснащенные немецкими воротами, назывались во Франции cranequinieurs.

Механизм такого ворота с зубчатой рейкой, изображенный на рис. 10, крайне прост. Ручкой (К) вращают рукоятку (Н) с укрепленным на ней червяком (D), который входит в зацепление с зубьями колеса (В), имеющего ось вращения (А). В это колесо запрессовано три штифта (С), которые и приводят в движение зубчатую рейку (Е). Зубцы расположены сверху зубчатой рейки. Чаще использовали не червячную, а зубчатую передачу. При этом зубцы рейки располагались с правой стороны, а рукоятка вращала маленькую шестеренку, которая находилась в зацеплении с большой шестеренкой. Штифты последней двигали рейку. Рукоятка вращалась в ту же сторону, что и у червячного ворота. Крючья (F), расположенные на верхнем конце рейки, служили для зацепления тетивы. Крюк (М), расположенный на противоположном конце зубчатой рейки, служил для подвешивания ворота к поясу. На изученном нами музейном экземпляре он утерян, но на рис. 10) реконструирован. Редуктор заключен в металлический корпус со скобой (L) снизу, в которую вставлялась крепкая петля (нем. Windfaden) из пеньковых нитей. Перед натяжением арбалета на ложе сзади надевалась эта петля, так, чтобы она уперлась в штифты. Затем крючьями рейки цепляли за тетиву и вращением рукоятки натягивали лук (рис. 11).

Рис. 9. Немецкий ворот. От охотничьего арбалета; с железным кольцом для закрепления на ложе. Ок. 1560 г.
Рис. 10. Механизм немецкого ворота. От арбалета эрцгерцога Карла Штирийского. Датирован 1563 г.
Рис. 11. Охотничий арбалет. С готовым к натяжению воротом; штифты показывают, что арбалет можно было взводить и «козьей ногой».

Между 1550 и 1560 годами от Нюрнберга до Аугсбурга появляются первые арбалеты с более сложным спусковым механизмом, который доказал свое преимущество, особенно при стрельбе в цель и на охоте. Эти немецкие арбалеты получили столь высокую оценку, что вывозились в большом количестве во все страны. Поэтому арбалеты с таким спусковым механизмом имеются во всех сколько-нибудь крупных собраниях оружия. Их легко узнать по раздутому ложу в месте спускового устройства.

Рис. 12. Механизм охотничьего арбалета в разрезе. 1560 г.

На рис. 12 приведена схема подобного спускового устройства. Снизу ложа, под орехом, имеется наклонная скважина (X), за которой в корпусе видна плоская металлическая пластина с рычажком. Сверху за орехом имеется вторая скважина (R), уходящая вертикально вниз. Спусковая скоба (Н) служит исключительно для защиты спускового крючка (F) от случайного нажатия. Спусковой крючок имеет шарнир (S), благодаря которому он при необходимости может сложиться. Для взведения промежуточного рычага (В) используется шило (V), проходящее через скважину (X). Носик рычага (В) заскакивает за зарубку (L) на двуплечном рычаге (С). Чтобы он не мог повернуться, рычажок (Р) поворачивают и этим его фиксируют. Натяжение арбалета производится с помощью немецкого ворота. Когда тетива (К) приводит орех (А) в боевое положение, через скважину (R) иглой (W) взводят рычажок (D) до зацепления зарубки спускового рычага (Е) его конца. Для приготовления к спуску остается вернуть рычажок (Р) в начальное положение, и спусковое устройство будет готово к выстрелу.

Уже к середине XVI века и далее раньше существовали немецкие арбалеты, спусковое устройство, а позже и крепеж которых обернуты тканью и украшены помпонами. К XVII столетию луки также стали украшать шелковыми и золотыми кисточками.

Для арбалета с маломощным луком существовала простейшая натяжная машина — козья нога (нем. Geißfuß). Она представляла собой не что иное, как одноплечевой рычаг (рис. 13). Точка опоры рычага находилась на штифте (Е), ближе к ореху, чем в арбалетах с немецким воротом. Натяжение тетивы производилось с помощью крючков (CD), шарнирно закрепленных на рычаге (А) с рукояткой (G), на верхнем конце которой находится вращающийся крюк для подвески к поясу.

К началу XVI века арбалеты, особенно баллестры, стрелявшие пулями, были оборудованы козьей ногой, закрепленной на ложе жестко (рис. 14). Это устройство в Германии называлось «рычаг-колонна» (нем. Säulenhebel), а во Франции arbalète à jalet. Существовали различные формы такого рода устройств. Особого внимания заслуживают натяжные устройства наверху или внутри ложа. Здесь описаны самые характерные конструкции, по которым можно легко судить о вариантах.

Рис. 13. Арбалет с «козьей ногой». Франция, кон. XV в.

Рис. 14. Баллестр императора Максимилиана I. Лук покрыт травлением и позолотой, ложе — ярко-красным лаком и украшено орнаментами из сусального золота и бургундским гербом; стальной «рычаг-колонна» (с) наполовину взведен. Схема изображает натяжное и спусковое устройства баллестра. Полностью идентичен работе Пуэбласа из Мадрида. Ок. 1510 г.

Испанские баллестры обладают остроумно сконструированными натяжными и спусковыми устройствами (рис. 14).

Это устройство состоит из длинного плечевого рычага (А), который соединен с ложем и может быть зафиксирован в ложе стопором (D). У оси расположен храповик, за который цепляется собачка (g), чтобы предотвратить соскакивание рычага во время натяжения. Ползун (В), который при подъеме рычага (А) выдвигается вперед и автоматически зацепляет тетиву, имеет в себе орех (d), который при опускании рычага (А) натягивает тетиву. Спуск осуществляется левой рукой путем нажатия пальцем на кнопку спускового рычага (b). Баллестр с вышеописанным приспособлением предназначен не просто для выстрела, а для меткого выстрела, соответственно должно было появиться и прицельное приспособление. Оно состояло из подвижной части (с), расположенной на ползуне за орехом, и из вилки (d), находящейся перед луком. Обе стойки вилки сверху соединены нитями или тонкой проволокой с надетой на них бусинкой, которая служила мушкой. Изображенный экземпляр утратил это приспособление, так же как и тетиву. Последняя состояла из двух раздельных шнуров, которые соединялись петлями на концах. В разведенном положении их удерживали две стойки из слоновой кости. Орех цеплялся за петлю, расположенную сзади гнезда для пули (рис. 15). Хотя выстрел (скорее бросок) из баллестра был малоэффективен, все-таки баллестры сохранялись как охотничье оружие весь XVI век, пользуясь постоянной популярностью, т. к. требовали от стрелка мастерства в оценке дистанции.

Приоритетное положение, которого достигла Испания в XV веке в изготовлении арбалетов и баллестров, продлило еще на несколько десятилетий существование мавританского стиля. Еще Фердинанд I в 1523 году заказывал свои арбалеты мастерам из Сарагосы и Барбастры. Итальянские баллестры по форме и конструкции отличались от испанских и назывались шнепперами (рис. 16). Они натягивались вручную или с помощью натяжного приспособления (рис. 17), представляющего собой два крюка с устройством для удержания рукой (боковые ручки, скобы и петли). Старейшие шнепперы такого рода появились около 1550 года. Спусковое устройство их было самым простым.

Рис. 15. Баллестр с натяжным механизмом, помещенным в паз ложа и состоящим из зубчатой рейки, приводимой в движение с помощью коленчатой рукоятки на прикладе; баллестр имеет комплектную тетиву: двойную, с распорками и с гнездом под пулю; прицельная вилка («кораблик») изогнута. Ок. 1580 г.

Главным признаком итальянских шнепперов было ложе изогнутой формы между спуском и луком, несомненно служащее для защиты левой руки от движущейся тетивы. Ложа тонкая, сужающаяся к концу, на которой помещалась шайба. Спусковое устройство состоит из двух рычагов: передний двуплечий, на котором находится крюк для тетивы, опускающейся назад и фиксирующейся за свой длинный конец, который образует с крючком для тетивы угол. Крючок отходит под прямым углом от спускового рычага. При надавливании на спусковой рычаг крючок выходит из зацепления с длинным плечом спускового крюка, который под действием тетивы поворачивается и освобождает ее. Прицельное устройство аналогично описанному выше.

Рис. 16. Итальянский шнеппер для охоты на птиц. Железные части отполированы и украшены инкрустацией золотом; ложе резное. Ок. 1590 г.
Рис. 17. Ручка для натяжения баллестра с поясным крюком. Ок. 1580 г.

Итальянские шнепперы были исключительно популярным метательным оружием и использовались для охоты во второй половине XVI и в начале XVII века. На иллюстрациях Иоганна Страдана, особенно в его серии «Venatio», отгравированной Рафаэлем Задлером, а также на иллюстрациях 1578 года, посвященных Козимо Медичи (1519—1574) и отгравированных Филиппом Галле, изображено много таких шнепперов. Особого рода шнепперы, которые неоднократно обозначались в документах как «немецкие», производились в Италии и в Греции, откуда продавались на север. В отличие от всех прочих арбалетов, ложа у них делались цельножелезной, кроме приклада. Подобные шнепперы по своим размерам отличались от обычного арбалета. Самый маленький из них имел длину ложа всего 35 см. Такой арбалет обычно применялся на охоте верхом (рис. 18) и имел обычно «рычаг-колонну» испанского образца. Определенное внешнее сходство с немецким имеет итальянский шнеппер конца XVI века. Эти шнепперы также имеют цельнометаллическое ложе с изгибом, описанным выше, и круглый деревянный приклад. Большинство из них не имело натяжного устройства и натягивалось вручную или с помощью ручек.

Около 1530 года в Италии появились совсем крошечные арбалеты, которые носили под одеждой. Они находились под строгим запретом правительства. Сенат Венеции в 1542 году установил большой штраф за использование такого оружия. Прекрасный экземпляр его хранится в музее Коррер в Венеции.

Рис. 18. Маленький немецкий шнеппер. Приклад деревянный; тетива подлинная. Коллекция оружия в каноническом монастыре в Клостернойбурге.

К концу XVI века, когда возрастает ценность огнестрельного оружия для охоты, снова находят применение баллестры, комбинированные с пистолетами. Они назывались в Италии баллестрино-пистола (ит. ballestrino-pistola). Здесь различали две конструктивные системы. Если баллестр имел рычаг наверху ложи, то пистолет был снизу и колесцовый замок на правой стороне, а если рычаг снизу, то замок на левой стороне. Первый тип более распространен и широко известен. Мы приводим пример последнего, реже встречающегося. Это богато украшенный немецкий баллестр с пулевой чашкой (нем. Kugelschale) или тележкой для пуль, относящийся к 1580 году, из оружейной коллекции императорского двора в Вене. На рис. 19 представлено устройство баллестра с глубокой инкрустацией слоновой костью на ложе из грушевого дерева, а также принципиальная схема колесцового замка и (отчасти) натяжного механизма стального лука. При опускании рычага (F) спусковой механизм с орехом выдвигается до зацепления с штифтами тележки (А), в которой закреплена тетива (а). Рейкой (g) при этом взводится боевая пружина колесцового замка. Курок (d) с кремнем откинут вверх. Для выстрела давят на спусковой крючок (r), который освобождает тягу (p) с помощью рычага (k), соединенного с боевой пружиной, которая заставляет вращаться колесцо. Вне боевой обстановки ствол затыкался пробкой (n).

Арбалетные болты, предназначавшиеся как для войны, так и для охоты, были весьма разнообразны. Некоторые из них просты и чаще всего грубого изготовления. Другие, как правило, из лучшего материала, тщательной работы и имеют неисчислимое множество различных форм. Однако в любом случае при изготовлении болтов заботились о весе и расположении центра тяжести.

Рис. 19. Комбинированный баллестр с пистолетом. Схема представляет натяжной и спусковой механизмы лука и замок пистолета. Германия, предположительно Аугсбург, ок. 1580 г. Из коллекции эрцгерцога Фердинанда Тирольского.

Рис. 20. Баллестр с рис. 19 в изометрической проекции, со взведенным курком и готовой к натяжению тетивы «козьей ногой».

Болт состоит из наконечника (нем. Eisen), древка (нем. Schafte), которое иногда оснащалось оперением (нем. Zain). Форма и вес болта всегда основывались на точном расчете. Длина древка зависела от мощности лука. Для дальнобойности важнейшим требованием было правильное расположение центра тяжести. У короткого болта с длиной древка до 35 см центр тяжести, как правило, располагался точно на расстоянии 1/3 от наконечника, при большей длине — обычно на расстоянии 1/4. Центр тяжести проверялся на каждом экземпляре и подгонялся путем подрезания нижнего конца древка. Вот почему большинство боевых болтов встречаются с обрезанным концом. Обычно болты имели грубо кованные наконечники четырехгранного сечения и были втульчатыми или черешковыми. В последнем случае древко сверху обвязывалось крепкими нитками для того, чтобы помешать его раскалыванию черешком (рис. 21, b). Наличие оперения зависело от взглядов эпохи.

Рис. 21. Наиболее распространенные типы боевых арбалетных болтов:
a) «Домашняя» стрела с прямо расположенным деревянным оперением; длина 33,5 см.
b) «Домашняя» стрела с втульчатым наконечником без оперения, длина 35 см. Тироль. XV в.
Рис. 22. Зажигательные болты:
a) Болт с деревянным оперением двушипный. XV в.
b) Болт с односторонним шипом. Арсенальные книги императора Максимилиана I.

Особый вид среди болтов для военного применения — зажигательные стрелы, так называемые фаларики (лат. falarigues).

Они были оснащены зажигательными шарами и имели наконечники с одним или двумя невозвратными шипами (рис. 22). Если у боевых болтов формы, в общем, мало различаются, то у охотничьих, в зависимости от величины и вида дичи, применялись самые разнообразные формы наконечников. По форме различают колющие болты (рис. 23, а) с железными легкими наконечниками, применявшиеся для охоты на крупную пернатую дичь, а также тяжелые и острые, исключительно для поражения крупных копытных животных и для охоты на медведя. Наконечники болтов с невозвратными шипами (рис. 24, b) применялись как зажигательные снаряды и на охоте в раннее средневековье мало употреблялись. Они впервые появились в Испании, куда попали от мавров. В Англии при раскопках найдено большое количество аналогичных наконечников, но в основном от стрел лука. Плоские или слегка закругленные наконечники предназначались для того, чтобы не убивать дичь, а только оглушить и тем самым не повредить дорогой мех. Их использовали также и для мелкой пернатой дичи. Разновидностью плоских наконечников были корончатые (рис. 23, d). Они служили преимущественно для охоты на орлов и коршунов. Болты вилкообразной формы (рис. 24, d) были популярны благодаря своему эффективному воздействию при охоте на серн. Но в полете они были неустойчивы. Наконец, упомянем еще долотовидные болты (рис. 23, е). С широким, в виде полумесяца, наконечником (рис. 24, с), их применяли при охоте на крупную дичь. Легкие болты с долотовидным наконечником использовали преимущественно на утиной охоте, т. к. при полете они производили совсем незначительный шум.

Следует заметить, что для особо точных выстрелов к наконечникам приделывали маленькую шишечку, служившую мушкой (рис. 23, в, с).

Футляры для болтов, колчаны, изготавливали нередко из металла, но большей частью все же из дерева, и обтягивали кожей или шкурой. В Германии был обычай обтягивать щиты и колчаны мехом. Такого рода колчаны называли меховыми колчанами (нем. Rauchköcher).

Старейшие из известных форм колчана можно увидеть на барельефе IV века (рис. 1). Изображение позволяет сделать вывод, что его форма в последующие столетия изменилась незначительно (рис. 25).

Рис. 23. Типы охотничьих болтов:
a) Остроконечный без оперения. XVI в.
b) Остроконечный со следами спиралевидного оперения из лебединых перьев. XVI в.
c) Остроконечный со следами спиралевидного оперения. XVI в.
d) Корончатый без оперения. XV в.
e) Долотовидный. Милан. Кон. XV в.

Рис. 24. Типы наконечников арбалетных болтов:
a) Остроконечный.
b) Большой с двумя шипами.
c) Долотовидный.
d) Вилообразный. Королевский цейхгауз в Берлине.

Рис. 25. Типы колчанов для арбалетных болтов.
a) Обычный из тисненой кожи.
b) Обычный деревянный, обтянут свиной кожей и отделан тисненым опойком. XV в.
c) Охотничий деревянный, обтянут свиной кожей; крышка и отделка — кожаные; с поясным
ремнем. XV в.

Спасибо

feldgrau.info

Арбалет | Tarna Ilu Wiki

Арбале́т (фр. arbalète от лат. arcaballista < «arcus» — дуга и «ballisto» — бросать), или самострел, или балестра, — вид метательного холодного оружия, механический лук. Арбалет, как правило, превосходил обычный лук по точности стрельбы и убойной силе, но, за редким исключением, сильно проигрывал по скорострельности. Для стрельбы из арбалета использовались болты — особые арбалетные стрелы, которые обычно были толще и короче лучных, и, иногда, пули (такой арбалет назывался шнеппер). На войне использовались как ручные арбалеты, так и их увеличенные варианты, используемые как боевые машины. Такие гигантские арбалеты назывались баллистами и были довольно разнообразны по своему устройству.

Базовой частью арбалета является ложе, внутри которого крепится спусковой механизм. На верхней поверхности ложа находится направляющий паз для болтов, а на конце ложа устанавливались стремя и крестовина с закреплёнными на ней упругими элементами (плечами), которые обычно изготовляются из стали, дерева или рога.

«козья ножка»

Типичный спусковой механизм состоял из спускового рычага, ореха (шайбы с прорезью для хвостовика стрелы и с зацепом для тетивы) и фиксирующей пружины. Более короткое плечо спускового рычага упиралось в выступ ореха, пружина давила на длинное плечо и удерживала механизм во взведённом положении. Когда арбалетчик нажимал на спусковой рычаг, короткое плечо выходило из зацепления с орехом, который в свою очередь прокручивался вокруг оси под действием тетивы и высвобождал её из зацепа.

В зависимости от способа взведения тетивы средневековые арбалеты делились на три основных типа. У наиболее простого тетиву натягивали с помощью приставного железного рычага, называвшегося «козья нога». У более мощного арбалета тетиву натягивали зубчато-реечным механизмом. А самым грозным и дальнобойным стал арбалет, снабжённый блочным натяжным устройством и воротом с двумя рукоятками.

Каждый последующий из названных типов был совершеннее предыдущего, но требовал больше времени на перезарядку. Поэтому численно преобладали арбалеты первого типа. «Козья нога» висела на толстом широком кожаном поясе, соединённая с ним металлическими заклёпками. Ею цепляли тетиву, ногой упирались в стремя на конце ложи за луком и, откидывая корпус назад, взводили арбалет в боевое положение. От случайных выстрелов избавлял предохранитель, а специальная защёлка не позволяла стреле выпадать из арбалета при опускании его вниз.

ru.tarna-ilu.wikia.com

Арбалет конструкция и изготовление

Ложе Средневековое На рисунке, представленном ниже, хорошо видна выемка под лук, паз для клиньев и выборка под замок. Современное Пожалуй, в этом вопросе труднее всего давать советы. Наиболее подходящий вариант для ложа — ореховое дерево, из-за его низкой способности к короблению, хотя, если найти обычную доску лиственных или хвойных пород (как более доступную), сухую и выдержанную, то тоже получаются вполне пристойные (с последующей лакировкой) экземпляры. Можно, конечно, делать жесткий металлический каркас и крепить на него пластиковые(деревянные) накладки на место цевья, рукоятки, приклада но это на любителя. Направляющие (желоб) У средневековых арбалетов желоб выполнялся или непосредственно в ложе, либо в виде костяной накладки с пазом. Реже встречались арбалеты вообще без желоба или же с небольшой деталью рядом с местом крепления лука для фиксации передней части стрелы (в этом случае использовались хвостовики с вилкой). В некоторых образцах поздних арбалетов эта деталь могла перемещаться регулировочным винтом в поперечном направлении. Таким образом можно было в определённых пределах регулировать точность прицеливания, вводя поправку, чтобы компенсировать возникающую со временем неравномерность изгиба плеч лука. У современных арбалетов функции желоба берут на себя две направляющие, расположенные на некотором расстоянии друг от друга (реже одна деталь с пазом). Что касается расстояния между направляющими (ширины паза), то оно зависит от диаметра трубки (древка), которая будет использоваться для изготовления стрел, а также высоты их оперения. Как правило, ширина паза (со снятыми фасками) должна быть такова, что бы ось стрелы пересекала центр тетивы, которая, в свою очередь, должна лежать (без вертикального усилия) на направляющих и при выстреле двигаться параллельно им. Для уменьшения трения рекомендуется добиться максимальной гладкости рабочего участка, после чего пропитать его воском (в случае использования пластиков ситуация упрощается). В системах с большим усилием натяжения применяется масло для смазки рабочего участка направляющих с целью уменьшения истирания оплетки тетивы Устройство натяжения Стремя Наиболее распостраненный сегодня вариант — стремя и собственные руки, этого хватает для луков с усилием натяжения порядка 40 кг. В современных арбалетах наряду с П-образными конструкциями из металлических полос и толстой проволоки, распостранены (среди спортивных арбалетов) Т- и Г-образные образцы. Крюк и блок Эти конструкции относятся к наиболее ранним способам натяжения арбалетного лука. Идея данных приспособлений состоит втом, что бы вместо мышц рук задействовать при натяжении мышцы ног, которые могут развить большее усилие. Использование блока позволяет вдобавок получить двукратный выигрыш в силе. Оба приспособления использовались совместно со стременем.Следующий рисунок демонстрирует процесс натяжения тетивы. Когда эволюция арбалета дошла до применения стальных луков, появилась потребность в более производительных устройствах. Козья нога Конструкция, по праву заслужившая долгую жизнь, основная изюминка состоит в том, что плечо рычага в процессе натяжения меняет свою длину, благодаря чему на заключительном этапе натяжения (когда усилие натяжения близко к максимуму) отношение длин рычагов тоже близко к максимальному. Как правило, достигаемое увеличение приложенного усилия равнялось 5-7. Дальнейшее развитие привело к появленю рычага-колонны — козьей ноги, совмещенной со спусковым механизмом и закрепленной на ложе арбалета. Потомок «козьей ноги» — рычаг, на расстоянии ~2/3 его длины (со стороны рукояти) расположено шарнирное крепление второго рычага (длинной ~1/3 по отношению к большому), в коротком есть выточка под тетиву, в длинном — под поперечину, находящуюся у крепления лука. В виде сбоку эта конструкция напоминает букву «лямбда». Использование аналогично предку. Английский блок Классическая полиспастная система, состояла из 2-х групп, по 2-3 блока в каждой. Тоже использовалась совместно со стременем. Для натяжения арбалета с помощью такой системы требуется гораздо больше времени, чем на использование козьей ноги. Выигрыш в силе мог колебаться в пределах 40:1 — 60:1 в зависимости от числа блоков и их диаметра. Впоследствии английский блок был вытеснен немецким воротом. Немецкий ворот Наиболее мощная из всех представленных конструкций, позволяла получить усилие на тетиве в 200 раз большее того, что было приложено к рукояти, в зависимости от числа зубьев и диаметра колес это число могло меняться в большую либо меньшую сторону. Отличалась большим весом и сложностью в изготовлении, ниже показана схема действия и составляющие ее детали. Современные конструкции В наши дни устройства натяжения массово применяются лишь при работе с матчевыми арбалетами, для этой цели используется описанный выше потомок козьей ноги.Фирма Horton для своих арбалетов предлагает два вида натяжных устройств, первое — простейшая двублочная система W-образной формы: на концах расположены рукоятки, в нижних сгибах блоки, а средняя часть цепляется за крышку спускового механизма.Второе — современный потомок английского блока и немецкого ворота, взявший все лучшее от обоих конструкций. Спусковой механизм Средневековые конструкции Древнейшим спусковым механизмом (замком), несомненно, можно считать китайскую конструкцию (см. рис.). Как видно из рисунка, она состоит из трех частей:1- зацепной зуб (благодаря насечкам на боковой стороне заднего выступа служит так же прицелом), 2 — спусковой крючок, 3 — эксцентриковая планка.После выстрела замок взводился автоматически при натяжении лука, благодаря второму (более высокому) выступу на зубе.Европейская конструкция, сформировавшись гораздо позже китайской, тем не менее являлась не такой универсальной, хотя и была проще в изготовлении. Она так же состояла из трех основных деталей: ореха (кроме удержания тетивы в нем обычно делали продольную прорезь для фиксации хвостовика стрелы), фиксирующей пружины, спуска (двуплечевой рычаг). Орех изготавливался из кости или металла, иногда грань ореха для зацепления спускового рычага усиливалась вставленным металлическим клином. Крепление ореха в ложе могло производиться с помощью обмотки, проходящей через его центр и обхватывающей ложе, жесткой оси либо специального гнезда. Для различных конструкций арбалетов выпускались замки, значительно отличавшиеся по механизму работы друг от друга, ниже показан механизм от шнеппера. Фабричные конструкции Анализируя конструкцию спусковых механизмов фирм Barnett и Horton, можно прийти к выводу, что они собирались из одного набора деталей и различаются лишь конструкцией предохранителя, ниже, на примере замков от Hunter’s можно ознакомиться с основными типами удержания тетивы в спусковых механизмах. Hunter’s Manufacturing Company Кроме такого варианта (см. рис.) возможен случай, когда вилка развернута по вертикали на 180 градусов, т.е. выемка для тетивы находится снизу. Наиболее распространенный вариант: качающаяся кулиса всегда готова пропустить тетиву лишь в одном направлении. По сути дела, весь механизм всегда состоит из трех деталей, но за счет введения в конструкцию предохранительного устройства с автовзведением конструкция значительно усложняется. Самодельные конструкции На рисунке представлен мой простейший замок на основе ореха, толщина всех деталей порядка 5мм, материал — геттинакс, учитывая, что лук был пластиковый с ничтожным усилием натяжения(8 кг), этого было вполне достаточно. Прелесть конструкции заключалась в том, что сам орех был несколько вытянут по вертикали (на рисунке не показано) и не мог делать полный оборот вокруг своей оси, при выстреле зуб, удерживающий тетиву, не проходил в отверстие ложи, а при заряжании тетива, толкая второй (более высокий) край прорези, взводила спусковой механизм. Прицельные приспособления Средневековые Прицельное приспособление наиболее ранних арбалетов было исключительно простым, оно состояло из деревянной планки длиной в 1 фут и высотой 3/4 дюйма, верхняя часть планки делалась скругленной и имела 2 или 3 больших поперечных выемки расположенных под наклоном. Арбалетчик охватывал спусковой рычаг и заднюю часть ложа своей правой рукой, после чего брал прицел над изогнутым большим пальцем этой руки, который лежал в одной из выемок. Линия прицеливания проходила через фалангу пальца и верхнюю грань наконечника болта.Во время марша, когда арбалет покоился на плече хозяина выемки позволяли надежно удерживать оружие рукой. Как уже было сказано, роль мушки выполняла верхняя грань наконечника болта (который, как правило, оснащался четырехгранным наконечником), а целиком был большой палец правой руки, благодаря разной глубине выемок палец мог лежать выше или ниже, в зависимости от требуемой траектории.  В 16ом веке на спортивных арбалетах этот прицел был частично замещен, вместо деревянной планки стали использовать специальный целик позволявший вносить коррекцию как по вертикали, так и по горизонтали. Роль мушки по прежнему выполнял наконечник болта. По мере развития арбалетов совершенствовались и прицельные приспособления, ниже показан целик и регулируемая мушка от шнеппера 16го века. У некоторых моделей целик выполнялся диоптрическим и имел вид пластины с набором отверстий расположенных на разной высоте. В 19ом веке стали появляться прицелы у которых мушка перемещалась с помощью микрометрических винтов. Современные Из-за крутой траектории стрелы установка и устройство арбалетных прицельных приспособлений имеет свои особенности, в свою очередь используемые прицелы подразделяются на три категории: открытые, диоптрические и оптические.Ниже мы рассмотрим каждый из них по отдельности вкупе с особенностями конструкции подробнее… Открытые Эта конструкция является развитием идеи лучного прицела. Неподвижный целик дополняется консолью монтирующейся рядом с луком на которой крепится набор (3-5 штук) горизонтальных мушек (каждая имеет возможность регулировки по горизонтали и вертикали) для разных дистанций стрельбы (т.н. «гребенка»). При прицеливании стрелок выбирает нужную по высоте мушку в зависимости от дистанции стрельбы. Диоптрические В основном эти прицелы ставятся на спортивных арбалетах и по конструкции совпадают с прицелами для пулевого спорта, все различия лишь в мушке — она имеет широкий диапазон регулировок и может быть снабжена пузырьковым уровнем для контроля «завала» оружия. Кроме того, обычно предусматривается возможность продольного наклона самого диоптра и его мушки для устранения эллипса намушника при их несовпадении по высоте. С другой стороны имеется тенденция ухода от огнестрельной идеологии прицеливания, сейчас предпочитают все микрометрические регулировки осуществлять на мушке в то время как сам диоптр остается неподвижным. Оптические Имеющиеся разработки для пулевого оружия вполне подходят для установки на арбалеты, надо лишь помнить о том, что крепление должно иметь скос в сторону цели порядка 1-2 градусов.

on-infantry.narod.ru
