Focke wulf fw 200 condor: фокке вульф 200 кондор, «Иммельман-III»

Вся авиационная промышленность Третьего Рейха была подчинена одной цели — господство в воздухе любой авиации — истребительной, штурмовой, бомбардировочной и т.д. Вероятно, это и стало причиной того, что практически все самолеты, созданные в 1930-40-е для гражданской авиации, обладали конструкцией, легко приспосабливающейся к военным целям.

Одной из таких машин стало знаменитое творение фирмы Focke Wulf — Fw.200 Condor, который прошел путь от рекордсмена трансатлантических перелетов до самолета-разведчика и бомбардировщика.

Содержание статьи

Предыстория

В начале 30-х годов основным самолетом немецкого национального авиаперевозчика был двухмоторный Ju-52/3m, обладающий максимальной скоростью в 290км/ч. Прекрасно оснащенный для своего времени, он практически не имел конкурентов ни в Старом Свете, ни в Новом.

В 1933 году, когда место технического директора Focke Wulf занял достаточно молодой и амбициозный конструктор Курт Танк, из-за океана пришла новость о появлении конкурента DC-2, по многим параметрам превосходящего Юнкерс.

В это время в Германии были заморожены все проекты машин гражданской авиации, которые впоследствии не могли быть переоборудованы в бомбардировщики или выполняющие иные военные цели.

Все просьбы руководства Lufthansa, касающиеся разработки нового пассажирского самолета, разбивались о непреодолимую стену военного курса Третьего Рейха.

На этом фоне, в 1936 году, из США приходит информация о проектировании и начале строительства фирмой Douglas нового, уже четырехмоторного, DC-4, который, по информации аналитиков, способен вытеснить национального авиаперевозчика с «насиженных» направлений. Именно это дало толчок к принятию решения строительства нового пассажирского самолета, разработка требований к которому была закончена в начале того же 1936 года.

В январе 1936 года Министерство Авиации разместило заказ среди авиастроительных компаний на создание новой четырехмоторной машины для Lufthasa. И несмотря на относительную молодость компании, его получила Focke Wulf.

Немаловажную роль в этом сыграло то, что Курт Танк не понаслышке был знаком с проектированием многомоторных самолетов, еще по предыдущей работе в компании Вилли Мессершмитта. К тому же есть сведения, что конструктор знал о готовящемся заказе и начал проектные работы практически за год до официального запроса.

Разработка

Летом 1936 года были утрясены все формальности относительно создания нового самолета. Было получено официальное разрешение на развитие проекта, в ответ на, предоставленное компанией Focke Wulf, техническое предложение.

Тогда же состоялось и подписание контракта с национальным авиаперевозчиком на создание машины.

Интересно, что окончательное ТЗ поступило Курту Танку только в июле 1938 года, когда уже были полностью готовы два прототипа, которые, к слову, полностью ему соответствовали.

Еще одним интересным фактом является история названия лайнера: номер модели «200» был большим, чем реальное порядковое обозначение, но главный конструктор настоял на такой идентификации, заботясь о легкости запоминания будущими потенциальными покупателями. Это же касается и зарезервированного им, еще на этапе проектирования, обозначения «Кондор», в котором отображалась конструкция и, конечно, амбиции Танка.

В течение оставшейся части 1936 и первой половины 1937 годов полным ходом идут работы по созданию опытных моделей четырехмоторника. В связи со срывом сроков поставки двигателей BMW-132G одноименной фирмой, на первый прототип пришлось устанавливать силовые установки S1EG «Hornet» американского производителя Pratt & Whitley, мощность которых составляла по 760л.с. каждого.

Первый официально зарегистрированный полет нового Fw.200 произошел 6 сентября 1937-го. Его результаты оценивались, как положительные, но было принято решение внести некоторые, пусть и незначительные изменения, которые в основном коснулись формы крыла и хвостового оперения. После доработки самолет получил обозначение D-AERE и собственное наименование «Brandenburg».

От прототипов к серии

На втором прототипе установили, уже подошедшие, двигатели от BMW, мощностью по 690л.с. каждый. Эта машина получила код D-AETA и имя «Westfalen». До конца 1937 года обеими машинами было совершено около 150 полетов. И хотя руководство Lufthansa официально предъявляла ряд определенных претензий к машинам, общая оценка нового Fw.200 была более чем удовлетворительной.

И такая характеристика, вкупе с осознанием того, что два самолета не спасут ситуацию, привело к заказу еще трех «Кондоров» у Focke Wulf еще до сдачи первого прототипа.

Одна из этих машин стала личным самолетом фюрера — она имела код D-2600 и собственное имя «Иммельман-III».

В целом дальнейшая конструкция пассажирской версии Fw.200 не претерпела никаких изменений и поступила в серию. В 1939 году был запущен проект установки на «Кондор» новых двигателей и топливных баков. Такая модернизация позволила повысить дальность беспосадочного полета машины и, соответственно, ее скорость.

Однако начавшаяся война расставила свои приоритеты, и новая версия машины использовала практически исключительно в военных целях.

Конструкция самолета

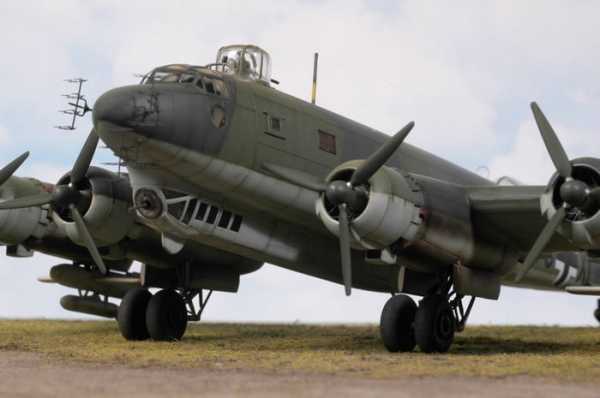

Fw.200 Condor представлял собой цельнометаллический моноплан. Фюзеляж выполнен по схеме усиленного монокока из алюминиевых сплавов, в целях общего облегчения конструкции. На крыле, попарно с каждой стороны, располагались 4 двигателя. В первой модели в их качестве выступали американские «Хорнет» С1Е-G, мощностью по 760л.с. каждый.

На следующих версиях были установлены силовые установки BMW-132G. В 1939 году им на смену пришли BMW-132H (серия Fw.200-B). Летные характеристики «Кондора» были высоко оценены руководством Третьего Рейха — первые лица государства использовали его в качестве правительственного транспорта.

Пассажирская версия «Condor» могла вместить 25 пассажиров, не считая экипажа и одного стюарда. Кресла располагались тремя линиями от носа к корме, две с одной стороны прохода и одна, соответственно, с другой.

Дальность полета версий «А» (с двигателями BMW-132G) составляла около 3000км, в версии «В» эта характеристика повысилась до 3560км.

В качестве рекламных самолетов было произведено несколько дальних перелетов, в том числе в Африку и через Атлантику. Причем некоторые из них стали рекордными на своей трассе, как, например, Берлин-Каир.

Версия самолета-разведчика

Одним из рекламных полетов, стал перелет на Fw.200 из Берлина в Токио и обратно. Представители Императорского флота настолько были впечатлены характеристиками машины, что заказали у Focke Wulf, в дополнение к обычным пассажирским версиям, и самолет-разведчик на базе «Кондора». В процессе его постройки изменения коснулись, как внутренней части фюзеляжа, так и внешней. В качестве основы Танк использовал один из самолетов «В» версии.

Большая часть салона была отдана под дополнительные баки с топливом, в средней части непосредственно на полу устанавливалось фотооборудование, в составе двух высокоточных камер.

Рядом с фототехникой находилось и место оператора-разведчика. Самолет снабжался вооружением — тремя пулеметами MG-15. Первый располагался в верхней части фюзеляжа перед крылом, второй на хвосте в специальной подвижной установке, а третий под днищем в специальной гондоле, где стрелок выполнял и роль наблюдателя.

До начала войны работы по модернизации не были закончены, и машина осталась в Германии, чтобы впоследствии войти в ряды Люфтваффе и выполнять свое прямое предназначение.

Военные модификации

Первой военной версией «Condor» является Fw.200-C0. Его разработка для нужд Люфтваффе началась еще до начала военных действий. Основными изменениями были усиленная конструкция фюзеляжа, использование трехлопастных винтов с изменяемым шагом взамен двухлопастных, увеличение габаритов мотогондол.

Все это привело к увеличению веса самолета, что потребовало изменение в системе шасси — были установлены двухколесные стойки.

Первая машина «С» серии не несла какого-либо вооружения, но последующие 6 оборудовались двумя пулеметами MG-15 (калибр 7,92) в верхней части фюзеляжа, одним в нижней (в специальном люке) и бомбодержателями, устанавливаемыми на гондолах двигателей. Экипаж составлял 5 человек.

Дальнейшим развитием самолета в составе Люфтваффе стали следующие модели:

  1. C-1. Его вооружение включало уже 6 пулеметов MG-15: два на верхней части фюзеляжа, два на нижней (в специальной гондоле, направленные вперед и, соответственно, назад) и два в боковых окнах. Максимальная бомбовая нагрузка составляла 2000кг — четыре 250кг бомбы в гондоле под фюзеляжем и 4 таких же снаряда в бомбодержателях на мотогондолах и, непосредственно, крыле. Всего было создано 10 машин.
  2. С-2. Изменения коснулись опять-таки оборонительного вооружения: один из пулеметов, а именно передний в гондоле под фюзеляжем, был заменен на 20мм авиационную пушку MG-FF. Модификации подверглась и конструкция бомбодержателей, что позволило увеличить бомбовую нагрузку почти до 3000кг. Всего создано 8 самолетов.
  3. С-3. Начиная с этой модели на самолеты Fw.200 устанавливаются новые двигатели — Bramo 323R-2, мощностью 1200л.с. каждый, что позволило повысить, как максимальную нагрузку, так и дальность полета машины. Выпускалась в двух модификациях: собственно С-3 и С-3/U4. Отличия последнего заключались в усиленном бронировании, возможности использования торпед и установкой 13,2мм пулемета в верхней передней башенке, вместо MG-15. Экипаж расширен до 6-7 человек. В общей сложности построено 47 машин из них на модификацию C-3/U4 приходится 21 самолет.
  4. С-4. В связи с усилением в воздухе группировки союзников было принято решение об усилении оборонительного вооружения. Передняя верхняя башенка получила пулемет MG-151 калибром 15мм, задняя — 13,2мм пулемет MG-151, передняя часть подфюзеляжной гондолы оборудовалась таким же орудием или 20мм пушкой MG-151/20. Остальные огневые точки — задняя часть гондолы и боковые окна — остались без изменения, оборудованные MG-15. Также на самолет устанавливалось более совершенные радиолокационное оборудование и системы связи. В частности монтировался локатор «Росток». Впоследствии его заменили на более совершенный аппарат «Хохентвиль», позволявший осуществлять «слепое бомбометание». В связи с этими изменениями бомбовая нагрузка уменьшилась до 2100кг. Выпускались также пассажирские модификации данной машины, получившие обозначения C-4/U1 и C-4/U2. Всего было создано 94 самолета, среди которых транспортные модификации составляют всего 4 единицы.
  5. С-5. Задняя верхняя башенка оборудовалась 15мм пулеметом MG-151, а все оставшиеся MG-15 заменили MG-131 калибром 13,2мм. Изготовлено 22 машины.
  6. С-6. Самолет-разведчик, использующий новое, более совершенное, фотооборудование. Лишен возможности бомбометания. Серия составила 16 машин.
  7. С-8. Оборудован возможностью использования управляемых авиационных бомб Hs-293A. Всего выпущено 19 машин.

Использование Fw.200 в гражданской авиации

Испытательные и рекламные полеты показали, что самолет прекрасно подходит для дальних пассажирских авиаперевозок. Однако его стоимость не позволяла содержать большой парк таких лайнеров — за всю историю использования «Кондора», Lufthansa одновременно использовала всего 4 таких машины.

В 1938 году два Fw.200 были приобретены датским авиаперевозчиком. Интересный факт, что первый из них был пригнан в Данию самим Куртом Танком в качестве пилота. На шестом созданном самолете — Fw.200-V6 — числившимся в транспортном резерве Luftwaffe, на подписание знаменитого пакта Риббентропа-Молотова, в Москву летал, непосредственно, Риббентроп.

Дочерняя компания Люфтганзы, бразильская Синдикато Кондор, «приобрела» у Focke Wulf два самолета, которые были доставлены непосредственно перед началом Второй мировой войны. Они эксплуатировались авиакомпанией до 1947г.

«Кондор» в Люфтваффе

Первой операцией, в которой были использованы Fw.200 «Condor», стала поддержка наступления немецких войск в Норвегии. Изначально здесь использовались модификации C-0, не имевшие вооружения и применявшиеся исключительно в качестве транспортников.

Благодаря внушительной дальности полета, машины стали основой снабжения высадившегося десанта Вермахта.

Переброска на северный фронт вооруженных версий Fw.200C-0 осуществлялась в рамках формирования новой эскадрильи бомбардировщиков I/KG.40, в задачу которой входило уничтожение отдельных судов и конвоев союзников в этом регионе. Именно на этом этапе был обнаружен главный недостаток конструкции «Кондора», как боевого самолета — неравномерное распределение нагрузки при установленном дополнительном оборудовании.

В полете это практически никак не сказывалось на состоянии машины, однако при посадке это могло приводить к повреждению фюзеляжа и даже его поломке. Военные историки указывают 8 случаев, когда это вызывало полный выход из строя самолета.

«Кондор и флот»

Как известно, в первые годы войны Германия безраздельно властвовала в Атлантике, во многом благодаря действию своего подводного флота. На счету, так называемых, «волчьих стай» — групп подводных лодок, расходившихся веером — огромное количество потопленных судов союзников.

В 1940 году командование немецкого флота посылает запрос в Люфтваффе, с просьбой о помощи в обнаружении кораблей противника, как одиночных, так и конвоев. В ответ на нее Геринг направляет в район Атлантики группу из 23 самолетов, среди которых было 15 He-115 и 8 Fw.200.

Здесь «Кондоры» выполняют, как роль разведчиков, так и бомбардировщиков. Учитывая неподготовленность экипажа британских судов к воздушным атакам и низкую техническую оснащенность для противодействия авиации, авиагруппой было потоплено немало кораблей.

Статистика указывает, что с момента начала ее действия и до начала 1941 года, то есть за 7 месяцев, тоннаж потопленных судов Fw.200 составлял уже более 350 тысяч тонн.

Наиболее выдающимся «успехом» считается передача данных о лайнере «Empress of Britain», водоизмещением более 40 тысяч тонн и его повреждение, что позволило подлодке U-32 потопить его без особых усилий. «Засветились» машины и при ночных бомбардировках Ливерпуля.

Весной 1941 года создается специальная авиационная атлантическая группа, с созвучным названием «Атлантика». Ей передается, уже успевшая закалиться в боях I/KG.40. Изначальная численность Fw.200 в ней составляла 21 машину, но в дальнейшем оно было увеличено до 30. Однако реальную боеспособность из них чаще всего имело не более 8 — остальные проходили необходимый ремонт.

Такая ситуация имела место вследствие неприспособленности конструкции самолета к серьезным перегрузкам, его уязвимость для зенитного огня противника и относительная тихоходность — гражданское происхождение брало свое.

Усиление способности судов противника противостоять авианалетам (установка дополнительного зенитного вооружения), появление новых самолетов-патрульных у берегов Великобритании привело к тому, что использование Fw.200 в качестве бомбардировщика стало слишком «дорогим». Вследствие этого в их задачу стало входить только обнаружение кораблей противника и сообщение координат подводным лодкам.

Любое повреждение влекло приказ о возвращении на базу — руководство «Атлантики» категорически не хотело терять дорогостоящие самолеты. Даже после замены бомбоприцела на более совершенный, что серьезно повысило точность на высотах в 3000-4000м, бомбометание разрешалось исключительно в облачную погоду и только при серьезной необходимости.

Продолжалось использование Fw.200 и в Норвегии.

Здесь они также в основном выполняли роль разведки. Однако бывали и исключения. Так, в июле 1942 года группой «Кондоров» был обнаружен и атакован арктический конвой PQ-17, державший курс на СССР. В результате налета 2 корабля были потоплены, два серьезно повреждены.

Восточный фронт

В 1943 году произошло событие, которое повлекло перевод большинства оставшихся в строю Fw.200 на восточный фронт. Это был «Сталинградский котел», в который, как известно, попала армия Паулюса. Задачей самолетов, объединенных в группу K.Gr.z.b.V.200, стало снабжение окруженных войск.

На первых порах «Кондоры» садились на взлетно-посадочную полосу в пригороде Сталинграда. Однако сжатие кольца лишило их этой возможности, и груз доставлялся группировке Паулюса с помощью парашютов.

Продвижение советских войск вынудило руководство Люфтваффе перебазировать авиационную группу из окрестностей Сталинграда в Запорожье, откуда продолжались операции по сбросу грузов практически до капитуляции окруженных войск.

«Финальным аккордом» присутствия Fw.200 на восточном фронте являлась бомбардировка железнодорожных путей в округе Сталинграда, после чего все машины были переброшены в столицу для формирования новой эскадрильи 8./KG.40.

Причем один из самолетов был захвачен советскими войсками на аэродроме под окруженным городом и впоследствии отправлен в научно-исследовательский институт ВВС СССР.

И снова Атлантика

Оставшиеся самолеты в Атлантике продолжали использоваться в качестве дальних разведчиков. Однако их постепенное замещение новыми Ju.290 привело в 1943 году к возвращению «Кондора» к роли бомбардировщика. На задание отправлялась группа минимум из четырех машин, которые должны были незамедлительно возвращаться при получении любых, способных привести к гибели самолета, повреждений.

Появление в конце 1943 года управляемой авиационной бомбы Hs-293A привело к переоборудованию нескольких из Fw.200 для использования нового снаряда. Однако первый опыт использования, получившегося Fw.200C-8, был неудачным — самолет просто не долетел до цели, так как был сбит американским самолетом-патрулем.

Потеря баз в Бискайском заливе, вследствие наступления союзников, вообще поставила крест на использовании «Кондоров» в качестве бомбардировщиков. Большая часть машин отправилась в Берлин, остальные — в Норвегию.

Возврат к корням

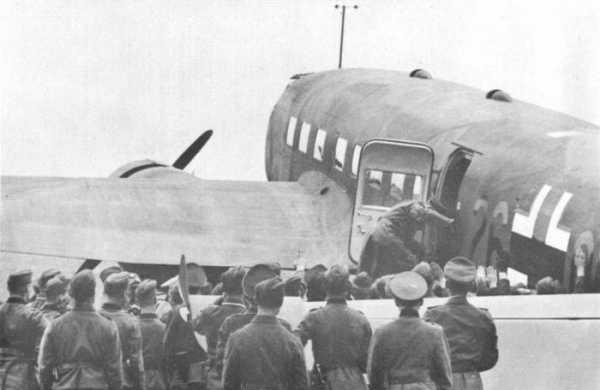

Начиная с середины 1944-го, практически все Fw.200 используются в качестве транспортников, что, собственно, и являлось их изначальным предназначением. Лишь небольшое количество самолетов выполняли роль разведчиков или бомбардировщиков.

Расформированная в конце 1944 года III/KG.40 полностью перешла в состав 5-й транспортной эскадрильи.

Выпускались специальные версии военных транспортников, которыми пользовалось верховное командование Третьего Рейха. Это были модели C-4/U1 и C-4/U2. Их основным внешним отличием от «собратьев» являлась короткая подфюзеляжная гондола.

На них в разное время летали Гитлер, главнокомандующий военно-морским флотом Карл Денниц, рейхсфюрер СС Гиммлер. Герман Геринг использовал один из C-4/U1 в качестве личного самолета.

ТТХ и сравнение с аналогами противника

Тактико-технические характеристики транспортной и одной из военных модификаций Fw.200 представлены в следующей таблице:

 Fw.200AFw.200C-3
НазначениеДальний авиалайнерДальний разведчик/бомбардировщик
Экипаж, человек47
Длина самолета, м23,8523,46
Высота самолета, м66,3
Размах крыльев, м32,8432,84
Площадь несущей поверхности, м2118118
Масса пустого самолета, кг978812690
Нормальная взлетная масса, кг14582Нет данных
Максимальная взлетная масса, кгНет данных22720
Силовые установки4 * BMW-132H (750л.с.)4 * Bramo 323R-2 Fafnir (1200л.с.)
Тип пропеллеровДвухлопастныеТрехлопастные с изменяемым шагом
Крейсерская скорость, км/ч330332
Максимальная скорость, км/чНет данных360
Практический потолок, мНет данных5800
Дальность полета при полных баках, км30004400

Вооружение Fw.200C-3 включало:

  • 2 * MG-15 (пулемет калибра 7,92мм) и 1000 патронов на каждый;
  • 3 * MG-131 (пулемет калибра 13мм), 500 патронов на заднюю башенку и по 300 патронов на боковые;
  • MG-151 (20мм авиационная пушка) и 500 снарядов к ней;
  • до 2100кг бомбовых снарядов в различной комплектации.

Ниже представлена таблица сравнения ТТХ Focke Wulf Fw.200 «Condor» с аналогичными самолетами противника

НазваниеFw.200Пе-8Boeing В-17Handley Page Halifax
СтранаСтранаСССРСШАВеликобритания
Длина, м23,4623,5922,6621,86
Размах крыла, м32,8439,1331,6230,18
Площадь крыла, м2118188,6131,92116,13
Масса пустого, кг12960199861639117345
Боевая нагрузка, кг2100500023005800
Максимальная взлетная масса, кг22720350002971029710
Максимальная тяга, л.с.4*12004*13504*12004*1650
Максимальная скорость, км/ч360443516454
Крейсерская скорость, км/ч332400400346
Боевой радиус, км3536360032191658
Практический потолок, м58009300108507315

Итог

Fw.200 «Condor» самолет, который прошел длинный путь. Появившись, как перспективный пассажирский самолет, он не был предназначен для использования в военных целях, не считая, конечно, транспортных миссий.

Однако отличные характеристики машины позволили использовать ее, хоть и с некоторыми оговорками, и в качестве разведчика, и даже бомбардировщика.

Стать настоящей легендой авиации помешала война, а точнее участие на стороне фашистской Германии, а затем и рождение реактивных пассажирских самолетов.

Между тем вклад в боевые действия, пусть и в пользу гитлеровцев, превратили эту машину в определенную легенду.

Видео

warbook.club

Focke-Wulf Fw 200 Condor — Википедия

Фокке-Вульф Fw 200 «Кондор» (нем. Focke-Wulf Fw 200 Condor)— немецкий 4-моторный дальний многоцелевой самолёт-моноплан периода Второй мировой. Созданный как дальний пассажирско-транспортный авиалайнер, он в большей и наиболее известной части своего применения использовался Военно-воздушными силами Германии в качестве самолёта дальней морской разведки и дальнего бомбардировщика.

Предыстория

В 1924 году на должность главы Управления гражданской авиацией в Министерстве транспорта Германии был назначен капитан Бранденбург, бывший офицер ВВС Германии в Первой мировой войне и протеже Министерства обороны. C этого времени развитие и управление гражданской авиации в Германии оставалось под контролем военных вплоть до 1945 года. Поэтому на каждую модель удачного гражданского самолёта в Люфтваффе существовал план военного использования.[3] Не избежал этой участи и «Кондор».

Этот самолёт был одним из любимых детищ самого разнопланового авиаконструктора Германии 1930—1940-х годов Курта Вольдемара Танка. Нет сомнений, что облик и компоновка «Кондора» сложились у него в голове ещё до начала разработки проекта самолёта: весной 1936 года технический директор компании Фокке-Вульф флюгцойгбау Курт Танк в разговоре с председателем правления Люфтганзы сформулировал концепцию 4-моторного лайнера со сравнительно высокой нагрузкой на крыло

[2], способного устойчиво планировать за счёт большого его размаха и тем экономить топливо во время совершения регулярных трансатлантических полётов. Позже это отрицательно сказалось на манёвренности самолёта во время боевых вылетов, но эта концепция полностью соответствовала интересам Люфтганзы.

Видео по теме

Разработка

В течение лета 1936 года проводились проектирование самолёта и строительство макета фюзеляжа. В середине июля Люфтганза сделала заказ на лайнер, которому Рейхсминистерство авиации присвоило официальное обозначение Fw.200 «Кондор». Хотя оно и было больше, чем следовавшее по порядку нумерации РЛМ, авиаконструктор Танк считал, что оно сможет стать своеобразной торговой маркой самолёта. Обладая хорошо выраженными пропорциями и большим размахом крыла, самолёт действительно напоминал кондора, чьим именем был назван.

Уверенность Танка в своём детище была такова, что сборка трёх опытных самолётов, начавшаяся осенью 1936 г., шла параллельно с подготовкой выпуска девяти предсерийных машин. Первый опытный Fw.200-V1 (D-AERЕ), названный «Саарланд», полетел 27 июля 1937 г. — через 12 месяцев и 11 дней с начала работ, и поднял его в воздух сам Курт Танк.

Первоначальная конструкция самолёта

Самолёт имел полностью клёпанный фюзеляж-полумонокок из лёгких алюминиевых сплавов и был оснащён 4 9-цилиндровыми двигателями Пратт-Уитни С1Е-G «Хорнет» с классическим звездообразным расположением цилиндров, мощностью 875 л.с. на взлёте. После первых полётов потребовались лишь незначительные изменения в конструкции киля. Довольно скоро полетели V2 (D-AETA «Вестфален») и V3 (D-2600 «Иммельман»-III). Последний стал личным самолётом Адольфа Гитлера. Один из двух оставшихся «Кондоров» был заказан Рейхсминистерством авиации в качестве правительственного самолёта. Второй и третий отличались в основном установкой двигателей БМВ-132 (лицензионный «Хорнет»). Первые «Кондоры» могли нести в комфортных условиях 26 пассажиров на расстояние свыше 3000 км без дополнительных баков. «Кондоры» серии В появились в конце 1939 года, имели улучшенные моторы БМВ, увеличенный запас топлива и дальность полёта до 3560 км, но к этому времени в Европе уже шла война.

Появление Кондора-разведчика

После рекламных полётов 1938 года поступило несколько заказов на Fw 200 от зарубежных компаний. Самый крупный, на 5 Fw.200B, был получен от японо-маньчжурской авиакомпании Дай Ниппон кабусикигайся в начале 1939 г. Специальное соглашение к контракту предусматривало поставку одного Fw 200 для Императорского флота Японии в качестве дальнего морского разведчика. К.Танк решил переделать для этого прототип B-серии Fw.200-V10, но до начала Второй мировой войны это сделать не успели, в итоге самолёт остался в Германии и вошёл в состав Люфтваффе. Большая часть его фюзеляжа была занята топливными баками, на полу вертикально монтировались две фотокамеры, а за ними было место фотооператора. Наверху перед крылом была установлена башенка с гидроприводом с 7,92-мм пулемётом MG-15. Такой же пулемёт был на подвижной установке в хвостовой части фюзеляжа. Под фюзеляжем монтировалась короткая гондола, сдвинутая к правому борту. В ней размещался наблюдатель и устанавливался третий пулемёт MG-15 для стрельбы продольно вниз.

Изменения военного времени

Рейхсминистерство авиации теперь само нуждалось в таком самолёте, и после некоторого усиления несущих элементов фюзеляжа он был принят на вооружение под обозначением Fw 200C. Также на Fw 200C были применены 3-лопастные воздушные винты изменяемого шага, в отличие от 2-лопастных на прежних Fw 200, и удлинены мотогондолы. Из-за возросшего веса потребовалась установка сдвоенных колёс главных стоек шасси. Однако первые 4 самолёта серии были по сути переделанными Fw 200B, сборка которых началась ещё до войны: транспортники без вооружения, но с двухколёсными стойками, новыми капотами двигателей и 3-лопастными винтами. Первый из переделанных — Fw 200C-0 — был закончен в январе 1940 г., имел прежнее обозначение D-ASVX «Тюринген» и был принят в состав Люфтваффе (NA+WN). Оставшиеся шесть Fw 200C-0 были закончены с оборонительным вооружением и бомбодержателями на мотогондолах, но без обитаемой гондолы под фюзеляжем. Третий пулемёт MG-15 использовался для стрельбы через люк вниз.

На самолётах новой серии С-1 под фюзеляжем монтировалась гондола наблюдателя, сдвинутая к правому борту. В ней устанавливались 20-мм авиационная автоматическая пушка MG-FF спереди и пулемёт MG-15 сзади. Башенка за кабиной была заменена фонарём с одним MG-15.

Бомбовая нагрузка: в разведывательные полёты Fw 200C-0 и С-1 брали четыре 250 кг бомбы: по одной подвешивалось под внешними гондолами двигателей и ещё две находились под консолями крыла. У варианта С-1 также было предусмотрено размещение в нижней гондоле одной 250 кг «цементной» бомбы, использовавшейся как маркер для корректировки прицела непосредственно перед сбросом фугасных бомб.

Fw 200C имел цельнометаллическое двухлонжеронное крыло из трёх секций. До заднего лонжерона обшивка была металлической, далее тканевая. Двухсекционные элероны занимали две трети размаха консоли, закрылки щелевые. Экипаж обычно состоял из пяти человек: пилота, второго пилота, штурмана-радиста-бомбардира, инженера-стрелка и нижнего стрелка. Для бомбометания с малых высот штурман-бомбардир использовал прицел «Реви».

Применение гражданских Кондоров

Fw 200 изначально был построен для Люфтганзы и хорошо зарекомендовал себя в трансокеанских полётах. Самолёт был дорогой, и в Германии Люфтганза никогда не имела больше 4 действующих машин. Fw 200A-02 OY-DАМ «Дания» и Fw 200A-05 OY-DЕМ «Ютландия» с июля 1938 г. были гордостью датской авиакомпании Det Danske Luftfartselskab, которая использовала их для коммерческих перевозок. Fw 200A «Дания» в апреле 1940 г. после захвата Дании был интернирован в лэнсингском аэропорту (Великобритания) и использовался сначала авиакомпанией British Overseas Airways Corporation (Бритиш Оувэсиз), а в 1941 г. ВВС Великобритании. На Fw 200-V6 из транспортного резерва Люфтваффе в Москву летом 1939 г. летал Риббентроп. Последними за границу были поставлены в 1939 г. перед самой войной два Fw 200A для дочерней компании Люфтганзы в Бразилии Syndicato Condor (Синдикато Кондор), где использовались до 1947 г. Fw.200B-2 (D-ASHH) довелось совершить 14 апреля 1945 г. последний плановый рейс Люфтганзы по маршруту Барселона-Берлин; через неделю он пропал без вести в окрестностях Мюнхена.

Применение Кондоров в люфтваффе

5 мая 1940 г. Гитлер лично в приказе 5-му воздушному флоту подчёркивал важность поддержки немецких войск в Нарвике[3]. К этому времени относится первое появление Кондора на фронтах Второй мировой: первые 4 Fw 200C-0 (транспортники без вооружения) были поставлены в К.Gr.z.b.V.105 (боевая группа специального назначения), действовавшую на Норвегию, и благодаря своей дальности действия приняли главную нагрузку по снабжению германского десанта в Нарвике. Там же появились вооружённые Fw 200C-0, из них была сформирована первая эскадрилья для новой бомбардировочной эскадры, I/KG.40, и «Кондоры» впервые были применены в качестве дальнего бомбардировщика для ударов по британо-франко-польско-норвежским войскам и судам. Выяснился и главный эксплуатационный недостаток военного «Кондора»: из-за установки дополнительного оборудования и перегрузок во время выполнения боевых манёвров нагрузка на несущие элементы фюзеляжа распределялась крайне неравномерно, и если в полёте поломок не наблюдалось благодаря удачной общей компоновке, то при приземлении не раз отламывалась часть фюзеляжа сразу за крылом: по этой причине за годы войны было потеряно не менее 8 «Кондоров».

Взаимодействие с флотом

Летом 1940 года германский флот обратился к авиации за помощью в поиске конвоев и одиночных судов, следовавших в Великобританию, и с начала августа в его интересах стали действовать около 15 He 111 и 6-8 Fw 200 морской группы «Запад»; Fw 200C действовали из района Бордо

[3]. Pаботы по специализированному He 177 зашли в тупик, и «Кондор» утвердился в роли дальнего разведчика/бомбардировщика. Британский торговый флот в это время был совсем не приспособлен для борьбы с авиацией, и тоннаж потопленных «Кондорами» судов на 9 февраля 1941 года уже составлял 363 000 брутто-регистровых тонн. «Кондоры» обычно пересекали Бискайский залив, по дуге огибали Британские острова, атакуя по пути обнаруженные суда, и приземлялись на базе в Тронхейме или в Ставангере в Норвегии. Они успели поучаствовать в ночных налетах на район Ливерпуля. Наиболее заметным успехом было обнаружение и бомбежка 42 348-тонного лайнера «Эмпресс оф Британия», принадлежавшего «Канадиен Пасифик» 26 октября 1940 года в 120 км от Донегал-Бей; через два дня он был добит подводной лодкой U-32. Черчилль назвал «Кондоры» «scourge of the Atlantic» (бедствие или бич Атлантики).

В марте 1941 года было образовано авиационное командование «Атлантика», которому передали I/KG.40 c «Кондорами». Из штатной численности в 21, а к июню в 30 машин боеспособными, как правило, были 6-8. Остальные были в ремонте: гражданское происхождение самолёта делало его слишком уязвимым для перегрузок и огня зенитного оружия. Эффективность ПВО транспортных судов союзников постоянно возрастала, появились суда с катапультируемыми истребителями (CAM ships). Хотя с появлением летом 1941 года версии Fw 200C-3 вооружение самолёта усилилось (добавилось 2 пулемёта MG-15 по бокам фюзеляжа), из-за своей уязвимости и тихоходности он с трудом мог противостоять даже тяжёлым специализированным патрульным самолётам американского производства PB4Y, в то же время появившимся у Командования береговой авиацией ВВС Великобритании. Гибельной для «Кондоров» стала встреча 20 сентября 1941 года с первым британским эскортным авианосцем «Одесити», когда было потеряно сразу 3 или 4 «Кондора». В результате экипажи «Кондоров» получили указание не атаковать конвои или использовать облачность во время атаки, если та была абсолютно необходима. При любом повреждении предписывалось немедленно возвращаться на базу, не подвергая опасности дорогостоящую машину. Бомбометание в ясную погоду с высоты меньше 3000 м стало категорически запрещено, и начиная с версии Fw 200C3/U2 стал устанавливаться бомбоприцел «Лотфе»-7D, который значительно повысил точность бомбометания с высоты 3000-4000 м, но из-за несовместимости по габаритам нижняя 20-мм пушка была заменена на пулемёт MG-131. Основной задачей «Кондоров» стало обнаружение конвоев союзников для наведения на них подводных лодок. Взаимодействие обеспечивалось флаг-офицером подводных сил в Лорьянe, но прямой связи между самолётом и подводными лодками не было чтобы не давать пеленг. Авиационное командование «Атлантика» нередко жаловалось, что «Кондоры» обнаруживали конвои, сообщали о них и продолжали следовать за ними в течение долгого времени, однако подводные лодки конвой не атаковали. Впоследствии выяснялось, что подводных лодок в этом районе не было, о чём вице-адмирал Дёниц «забывал» сообщить.

К декабрю 1941 года группа III/KG.40, летавшая на He 111, начала переходить на Fw 200C-3, поскольку удары авиации по судам недалеко от британского побережья стали обходиться слишком дорого, и применение «Кондора» в качестве ударного самолёта возобновилось.

В то время как бискайские Fw 200 действовали в основном по судам союзников, их собратья в Тронхейме обычно вели разведку. Типичный маршрут пролегал из Тронхейма до северо-восточного побережья Исландии или до островa Ян-Майен, после чего самолёты возвращались на базу, либо следовали до точки в 40 милях от побережья Гренландии и назад. 4 июля 1942 года 25 Fw 200C из переведённой в Норвегию I/KG.40 атаковали в арктических водах следовавший в СССР конвой PQ-17: 2 судна были потоплены и 2 повреждены[4].

Появление локаторов

В феврале 1942 г в производство поступил Fw 200С-4, оборудованный локаторами и новым связным оборудованием, который стал самым многочисленным вариантом «Кондора». Первые Fw.200С-4 были оснащены поисковым локатором «Росток» с антеннами на носу. Вскоре самолёты стали оснащаться новым, более точным локатором «Хохентвиль», который обеспечивал и слепое бомбометание. На штабные машины ставились оба.

Кондоры на Восточном фронте

В конце 1942 года часть «Кондоров» была переброшена на Средиземное море для транспортных операций, а в январе 1943 года почти все оставшиеся «Кондоры» были переведены на Восточный фронт для снабжения окружённой немецкой группировки в Сталинграде и составили так называемое «специальное предприятие «Сталинград» или К.Gr.z.b.V.200. Сначала «Кондоры» садились на аэродром на окраине Сталинграда, но по мере сужения кольца окружения перешли к сбросу грузов на парашютах.18 января 1943 г. группа была переведена из Сталино в Запорожье, откуда продолжала сброс грузов почти до капитуляции 6-й немецкой армии. Затем было решено, что самолёт слишком ценен для решения таких задач. В течение пяти дней «Кондоры» бомбили железнодорожные пути в районе Сталинграда, после чего оставшиеся были выведены в Берлин, где из них сформировали 8./КG.40 (1-я и 3-я эскадрильи тем временем были вновь сформированы на Не.177).

Один Fw 200C-3 (F8+GW, W.Nr.0034) был захвачен советскими войсками в Сталинграде и впоследствии исследовался в НИИ ВВС РККА[5].

Возвращение в Атлантику

В течение 1943 г. в качестве дальнего морского разведчика «Кондоры» постепенно замещались Ju 290 и стали использоваться только для атаки транспортов. После обнаружения судов союзников стартовали минимум четыре «Кондора». Самолёты обычно летели низко в плотном строю до определённой точки роспуска, вроде мыса Ортегаль, за ним шли фронтом с интервалом 40-50 км. Каждая машина периодически поднималась метров на 500, делая широкий круг и ведя поиск цели локатором «Хохентвиль», после чего снова ложилась на генеральный курс. Первый «Кондор», обнаруживший конвой, сообщал об этом другим самолётам. В конце года появились Fw 200С-8, построенные специально в качестве носителей управляемых ракет Хеншель Hs 293А. Перед этим для этого были приспособлены несколько Fw 200С-3/U1 и U2, получив наименование С-6: они оснащались парой Нs-293 на специальных креплениях под внешними гондолами двигателей. Fw 200С-6 из состава III/КG.40 впервые совершили боевой вылет 28 декабря 1943 г., один из четырёх «Кондоров» был оснащён двумя ракетами Нs-293А и был сбит патрульным «Сандерлэндом» раньше, чем встретился с целью. Несколько последних «Кондоров» С-8 были выпущены в качестве специализированных носителей Нs-293 в январе-феврале 1944 г. и имели удлинённые гондолы внешних двигателей. К этому времени дни «Кондоров» как противокорабельных самолётов были сочтены. С потерей баз в Бискайском заливе одна из эскадрилий III/КG.40 была переведена в Норвегию, а остальные выведены в Германию.

Возврат к изначальному назначению

С середины 1944 года «Кондоры» всё больше использовались, и вполне успешно, для транспортных операций. Два специализированных транспортных «Кондора» были закончены ещё в 1942 году. Это были Fw 200С-4/U1 и Fw 200С-4/U2. На них монтировалась короткая нижняя гондола. В верхней передней башне Fw-19 и в верхней задней Fw-20 монтировались пулемёты MG-15; такие же пулемёты стояли в носовой и в задней части нижней гондолы. Самолёты отличались от остальных только установкой пассажирских кресел. На первом самолёте стояло 11 кресел, на втором — 14. Fw 200С-4/U1 использовался Гитлером, Гиммлером и Дёницем. После расформирования осенью 1944 года КG.40 «Кондоры» были в декабре переведены в 5-ю транспортную эскадрилью. Позже их перевели в Вену, в состав командования «Зюд-Ост». В 1945—1946 годах один трофейный «Кондор» использовался ВВС Великобритании и три полярной авиацией СССР (бортовые коды СССР-Н400, СССР-Н401, СССР-Н500 (сер. № 0199, бывший нем. код TA+MA)), последний был потерян 23 апреля 1950 года в аварии в аэропорту Якутска[5].

Fw 200 V3 использовался Люфтваффе как личный самолет Гитлера. Он имел собственное имя «Immelman III» и трижды менял схему окраски. Fw 200C-4/U1 был личным самолетом Генриха Гиммлера.

Последний Кондор

Несколько повреждённых «Кондоров» в течение войны совершили вынужденную посадку в Испании. 4 из них были выкуплены испанским правительством у Германии, из которых 3 пошли на запчасти к одному наиболее пригодному для полётов «Кондору». Он использовался до 1950 г., когда из-за неисправностей и отсутствия запчастей был отправлен на слом.

Модификации

Fw 200A(Fw 200V)
авиалайнер
Fw 200-S-1
доработаный для перелёта Берлин-Токио Fw 200-V-1 «Brandenburg»
Fw 200V10
прототип дальнего разведчика
Fw 200B-1
транспортный самолёт с двигателями BMW 132Dc в единственном экземпляре
Fw 200B-2
транспортный самолёт с двигателями BMW 132H, выпущено 3 шт.
Fw 200C-0
партия из 10 переделанных самолётов серии В с усиленным фюзеляжем: первые 4 были невооружёнными транспортниками, следующие 6 были вооружены
Fw 200C-1
дальний разведчик/бомбардировщик
Fw 200C-2
C-1 с улучшенными мотогондолами
Fw 200C-3
усилены крылья и фюзеляж, добавились 2 пулемёта MG-15 по бокам и стрелок; двигатели Bramo 323 R-2
Fw 200C-3/U1
пулемёт наверху спереди заменён на пушку MG-151
Fw 200C-3/U2
новый бомбоприцел Лотфе-7D, нижняя пушка заменена пулемётом MG-131, наверх спереди вместо пушки вернулась башенка Fw-19 c пулемётом MG-15
Fw 200C-3/U3
двумя пулемётами сверху стали MG-131, спереди в башенке EDL-131
Fw 200C-3/U4
увеличены баки, добавлен стрелок; все пулемёты стали MG-131, спереди опять в башенке Fw-19
Fw 200C-4
появились локаторы «Росток», а затем «Хохентвиль»
Fw 200C-4/U1 (Werk-Nr 137)
скоростной транспортный самолёт в 1 экз., построен для верхушки Рейха
Fw 200C-4/U2 (Werk-Nr 138)
скоростной транспортный самолёт в 1 экз., 14 кресел
Fw 200C-6
приспособленные для несения противокорабельных ракет Хеншель Hs 293 C-3/U1 и C-3/U2.
Fw 200C-8
специализированные носители ракет Хеншель Hs 293

Аварии и катастрофы

  • 27 сентября 1944 года Fw 200 компании Lufthansa (D-AHML) был сбит истребителем английских ВВС и упал близ Дижона, Франция; 9 человек, бывших на борту, погибли.
  • 29 ноября 1944 года Fw 200 компании Lufthansa (D-ARHW Friesland) по ошибке сбит немецким патрульным судном и разбился у Måkläppen, Швеция, погибло 10 человек.
  • 21 апреля 1945 года Fw 200KB-1 компании Lufthansa (D-ASHH Hessen), упал близ Пизенкофена; погибли все, находившиеся на борту (21 человек). Эта катастрофа считается самой масштабной из случавшихся с Fw 200.
  • 4 сентября 1946 года Fw 200A-5 Датских авиалиний (DDL) OY-DEM Jutlandia, потерпел аварию во время посадки при сильном боковом ветре в аэропорту Нортхолт; пострадавших не было, самолёт списан.
  • 13 декабря 1946 года Fw 200C Авиаарктика (СССР-Н400) экипажа М.А. Титлова из-за отказа двух двигателей произвёл вынужденную посадку в районе Байдарацкой губы; все 21 человек на борту уцелели, самолёт списан.
  • 8 марта 1947 года в аэропорту Сантос-Дюмон в Fw 200A-0 бразильской компании Cruzeiro do Sul (PP-CBI) врезался приземлявшийся Douglas DC-3 компании Panair do Brazil, жертв не было, однако пришедший в негодность Fw 200 был списан.
  • 23 апреля 1950 года Fw 200C-4 Авиаарктика (СССР-Н500) экипажа Ф.А. Шатрова, во время посадки при сильном боковом ветре выкатился за взлётную полосу и разбился в аэропорту Якутска; пострадавших не было, самолёт списан.

Уцелевшие Кондоры сегодня

Только один относительно целый «Кондор» существует сегодня. Этот самолёт был поднят по частям со дна Тронхеймс-фьорда в Норвегии в конце 1990-х годов и собран в Техническом музее в Берлине. Недалеко от места поднятия самолёта рядом с городом Восс отдельно имеются крылья от «Кондора», но местные жители ответили отказом на просьбу музея передать их для восстановления самолёта, так как не хотят терять памятник войны.

Тактико-технические характеристики

Fw 200-V-1 «Brandenburg»

  • Тип — дальний авиалайнер
  • Экипаж: 4 человека
  • Длина: 23,85 м
  • Размах крыла: 32,84 м
  • Высота: 6 м
  • Площадь крыла: 118 м²
  • Масса пустого: 9788 кг
  • Нормальная взлётная масса: 14582 кг
  • Двигатели: 4 × радиальных БМВ-132Л мощностью 750 л.с.
  • Пропеллеры: двухлопастные
  • Крейсерская скорость: 330 км/ч
  • Вместимость: 26 пассажиров
  • Нормальная дальность полёта: свыше 3000 км с 4360 л топлива

Fw 200C-3/U4

  • Тип — дальний морской разведчик/бомбардировщик
  • Экипаж: 7 человек
  • Длина: 23,46 м
  • Размах крыла: 32,84 м
  • Высота: 6,3 м
  • Площадь крыла: 118 м²
  • Масса пустого: 12960 кг
  • Максимальная взлётная масса: 22720 кг
  • Двигатели: 4 × радиальных 9-цилиндровых Брамо-323К-2 Фафнир мощностью 1200 л.с .на взлёте с впрыском водно-спиртовой смеси, 1000 л.с. у земли без форсажа и 940 л. с. на высоте 4000 м
  • Пропеллеры: трёхлопастные
  • Максимальная скорость:
    • на высоте 4800м: 360 км/ч
    • у земли: 306 км/ч
  • Крейсерская скорость:
    • на высоте 4000м: 332 км/ч
    • у земли: 275 км/ч
  • Дальность полёта на наивыгоднейшей скорости:
    • 3536 км с 8050 л топлива
    • 4400 км с 9950 л топлива
  • Практический потолок: 5800 м

Вооружение

  • Стрелково-пушечное:
    • 2×7,92-мм пулемёта MG-15 с 1000 патронами каждый — в башне с гидроприводом Fw-19 в передней части фюзеляжа и в задней части гондолы
    • 3×13 мм пулемета MG-131 — один с 500 патронами на верхней задней установке и два с 300 патронами на ствол в боковых окнах
    • 1×20 мм пушка MG-151 с 500 снарядами на подвижной установке в носу нижней гондолы
  • Бомбовое:
    • до 2100 кг бомб в комбинации 2×500 кг, 2×250 кг и 12×50 кг
  • Поисковое оборудование: локатор целеуказания «Хохентвиль»

Сравнение с другими аналогичными самолётами

Таблица: Сравнительные характеристики самолётов
НазваниеПе-8Boeing B-17 Flying FortressPiaggio P.108Handley Page HalifaxVickers WellingtonShort StirlingFocke-Wulf Fw 200 Condor
Фото
Страна
ПроизводительКАПОBoeing
Vegaruen
Douglas
PiaggioHandley PageVickers-ArmstrongsShort BrothersFocke-Wulf Flugzeugbau GmbH
Длина23,59 м22,66 м22,92 м21,86 м19,68 м26,6 м23,46 м
Размах крыла39,13 м31,62 м32,0 м30,18 м
(31,75 м)
26,26 м30,2 м32,84 м
Площадь крыла188,6 м²131,92 м²135,34 м²116,13 м²
(118,45 мм²)
78,04 м²135,64 м²118 м²
Масса пустого19 986 кг16 391 кг17 320 кг17 345 кг8 417 кг12 960 кг
Боевая нагрузка5000 кг2300 кг[6]3500 кг5897 кг2041 кг6350 кг2100кг
Максимальная взлётная масса35 000 кг29 710 кг29 500 кг29 710 кг12 927 ru31 751 кг22 720 кг
Двигатель4 × V-12 АМ-35А4 × Wright
R-1820-97 «Cyclone»
4 x Piaggio P.XII RC.354 × Bristol
Hercules XVI
2 × Bristol
Pegasus Mk. XVIII
4 × Bristol
Hercules XI
4 × Брамо-323К-2
Фафнир
Максимальная тяга4 × 1350 л.с.
(4 × 1000 кВт)
4 × 1200 л.с.4 x 1500 л.с.
(4 х 1120 кВт)
4 × 1615 л.с.
(4 × 1205 кВт)
2 × 1050 л.с.
(2 × 783 кВт)
4 × 1590 л.с.
(4 × 1186 кВт)
4 × 1200 л.с.
Максимальная скорость443 км/ч516 км/ч413 км/ч454 км/ч378 км/ч418 км/ч360 км/ч
Крейсерская скорость400 км/ч400 км/ч376 км/ч346 км/ч346 км/ч332 км/ч
Боевой радиус3600 км[7]3219 км[8]3520 км1658 км[9]2905 км1191 км[10]3536 км[11]
Практический потолок9 300 м10 850 м8 500 м7 315 м[12]5 486 м5 030 м5 800 м
Скороподъёмность5,9 м/с4,6 м/сн/д4,88 м/с5,34 м/с1,82 м/сн/д
Тяговооружённость140 Вт/кг150 Вт/кгн/д195 Вт/кг130 Вт/кг176 Вт/кгн/д
Стрелково-пушечное вооружение2× 20 мм пушки;
2× 12,7 мм пулемёты;
2× 7,62 мм пулемёта
12× 12,7 мм5 x 12,7 мм пулемёт Breda-SAFAT;
2 x 7,7 мм Breda-SAFAT
1 × 7,7 мм пулемёт;
2 × 4 × 7,7 мм пулемётов
6-8 пулеметов8 × 7,7 мм пулемётов2×7,92-мм пулемёта;
3×13 мм пулемета;
1×20 мм пушка

См. также

Примечания

  1. ↑ Дата 27 июля — ошибочна. Вероятно первым её привел Вильям Грин в начале 1960-х годов.
  2. 1 2 Aвиаэнциклопедия «Уголок неба»
  3. 1 2 3 «Боевые операции Люфтваффе», Москва 2008 г., изд. Яуза-пресс, по «Raise and fall of the German Air Force», Лондон 1948 г., пер. П.Смирнов, ISBN 978-5-9955-0028-5
  4. ↑ C.Э.Морисон «Американский ВМФ во второй мировой войне: Битва за Атлантику», Москва 2003, изд. АСТ ISBN 5-17-012740-5
  5. 1 2 J. C. Salgado » Focke-Wulf Fw 200 «Condor», Сан-Кристобаль, изд. alcaniz fresno s s.a. ISBN 84-87314-87-2
  6. ↑ теоретически до 7900 кг
  7. ↑ Практическая дальность
  8. ↑ с 2277 кг бомб
  9. ↑ с 5228 л топлива и 5897 кг бомб
  10. ↑ с 6350 кг бомб
  11. ↑ с 8050 л топлива
  12. ↑ при нормальной взлётной массе

Ссылки

wikipedia.green

Focke-Wulf Fw 200 Condor — Википедия

Фокке-Вульф Fw 200 «Кондор» (нем. Focke-Wulf Fw 200 Condor)— немецкий 4-моторный дальний многоцелевой самолёт-моноплан периода Второй мировой. Созданный как дальний пассажирско-транспортный авиалайнер, он в большей и наиболее известной части своего применения использовался Военно-воздушными силами Германии в качестве самолёта дальней морской разведки и дальнего бомбардировщика.

Предыстория

В 1924 году на должность главы Управления гражданской авиацией в Министерстве транспорта Германии был назначен капитан Бранденбург, бывший офицер ВВС Германии в Первой мировой войне и протеже Министерства обороны. C этого времени развитие и управление гражданской авиации в Германии оставалось под контролем военных вплоть до 1945 года. Поэтому на каждую модель удачного гражданского самолёта в Люфтваффе существовал план военного использования.[3] Не избежал этой участи и «Кондор».

Этот самолёт был одним из любимых детищ самого разнопланового авиаконструктора Германии 1930—1940-х годов Курта Вольдемара Танка. Нет сомнений, что облик и компоновка «Кондора» сложились у него в голове ещё до начала разработки проекта самолёта: весной 1936 года технический директор компании Фокке-Вульф флюгцойгбау Курт Танк в разговоре с председателем правления Люфтганзы сформулировал концепцию 4-моторного лайнера со сравнительно высокой нагрузкой на крыло[2], способного устойчиво планировать за счёт большого его размаха и тем экономить топливо во время совершения регулярных трансатлантических полётов. Позже это отрицательно сказалось на манёвренности самолёта во время боевых вылетов, но эта концепция полностью соответствовала интересам Люфтганзы.

Видео по теме

Разработка

В течение лета 1936 года проводились проектирование самолёта и строительство макета фюзеляжа. В середине июля Люфтганза сделала заказ на лайнер, которому Рейхсминистерство авиации присвоило официальное обозначение Fw.200 «Кондор». Хотя оно и было больше, чем следовавшее по порядку нумерации РЛМ, авиаконструктор Танк считал, что оно сможет стать своеобразной торговой маркой самолёта. Обладая хорошо выраженными пропорциями и большим размахом крыла, самолёт действительно напоминал кондора, чьим именем был назван.

Уверенность Танка в своём детище была такова, что сборка трёх опытных самолётов, начавшаяся осенью 1936 г., шла параллельно с подготовкой выпуска девяти предсерийных машин. Первый опытный Fw.200-V1 (D-AERЕ), названный «Саарланд», полетел 27 июля 1937 г. — через 12 месяцев и 11 дней с начала работ, и поднял его в воздух сам Курт Танк.

Первоначальная конструкция самолёта

Самолёт имел полностью клёпанный фюзеляж-полумонокок из лёгких алюминиевых сплавов и был оснащён 4 9-цилиндровыми двигателями Пратт-Уитни С1Е-G «Хорнет» с классическим звездообразным расположением цилиндров, мощностью 875 л.с. на взлёте. После первых полётов потребовались лишь незначительные изменения в конструкции киля. Довольно скоро полетели V2 (D-AETA «Вестфален») и V3 (D-2600 «Иммельман»-III). Последний стал личным самолётом Адольфа Гитлера. Один из двух оставшихся «Кондоров» был заказан Рейхсминистерством авиации в качестве правительственного самолёта. Второй и третий отличались в основном установкой двигателей БМВ-132 (лицензионный «Хорнет»). Первые «Кондоры» могли нести в комфортных условиях 26 пассажиров на расстояние свыше 3000 км без дополнительных баков. «Кондоры» серии В появились в конце 1939 года, имели улучшенные моторы БМВ, увеличенный запас топлива и дальность полёта до 3560 км, но к этому времени в Европе уже шла война.

Появление Кондора-разведчика

После рекламных полётов 1938 года поступило несколько заказов на Fw 200 от зарубежных компаний. Самый крупный, на 5 Fw.200B, был получен от японо-маньчжурской авиакомпании Дай Ниппон кабусикигайся в начале 1939 г. Специальное соглашение к контракту предусматривало поставку одного Fw 200 для Императорского флота Японии в качестве дальнего морского разведчика. К.Танк решил переделать для этого прототип B-серии Fw.200-V10, но до начала Второй мировой войны это сделать не успели, в итоге самолёт остался в Германии и вошёл в состав Люфтваффе. Большая часть его фюзеляжа была занята топливными баками, на полу вертикально монтировались две фотокамеры, а за ними было место фотооператора. Наверху перед крылом была установлена башенка с гидроприводом с 7,92-мм пулемётом MG-15. Такой же пулемёт был на подвижной установке в хвостовой части фюзеляжа. Под фюзеляжем монтировалась короткая гондола, сдвинутая к правому борту. В ней размещался наблюдатель и устанавливался третий пулемёт MG-15 для стрельбы продольно вниз.

Изменения военного времени

Рейхсминистерство авиации теперь само нуждалось в таком самолёте, и после некоторого усиления несущих элементов фюзеляжа он был принят на вооружение под обозначением Fw 200C. Также на Fw 200C были применены 3-лопастные воздушные винты изменяемого шага, в отличие от 2-лопастных на прежних Fw 200, и удлинены мотогондолы. Из-за возросшего веса потребовалась установка сдвоенных колёс главных стоек шасси. Однако первые 4 самолёта серии были по сути переделанными Fw 200B, сборка которых началась ещё до войны: транспортники без вооружения, но с двухколёсными стойками, новыми капотами двигателей и 3-лопастными винтами. Первый из переделанных — Fw 200C-0 — был закончен в январе 1940 г., имел прежнее обозначение D-ASVX «Тюринген» и был принят в состав Люфтваффе (NA+WN). Оставшиеся шесть Fw 200C-0 были закончены с оборонительным вооружением и бомбодержателями на мотогондолах, но без обитаемой гондолы под фюзеляжем. Третий пулемёт MG-15 использовался для стрельбы через люк вниз.

На самолётах новой серии С-1 под фюзеляжем монтировалась гондола наблюдателя, сдвинутая к правому борту. В ней устанавливались 20-мм авиационная автоматическая пушка MG-FF спереди и пулемёт MG-15 сзади. Башенка за кабиной была заменена фонарём с одним MG-15.

Бомбовая нагрузка: в разведывательные полёты Fw 200C-0 и С-1 брали четыре 250 кг бомбы: по одной подвешивалось под внешними гондолами двигателей и ещё две находились под консолями крыла. У варианта С-1 также было предусмотрено размещение в нижней гондоле одной 250 кг «цементной» бомбы, использовавшейся как маркер для корректировки прицела непосредственно перед сбросом фугасных бомб.

Fw 200C имел цельнометаллическое двухлонжеронное крыло из трёх секций. До заднего лонжерона обшивка была металлической, далее тканевая. Двухсекционные элероны занимали две трети размаха консоли, закрылки щелевые. Экипаж обычно состоял из пяти человек: пилота, второго пилота, штурмана-радиста-бомбардира, инженера-стрелка и нижнего стрелка. Для бомбометания с малых высот штурман-бомбардир использовал прицел «Реви».

Применение гражданских Кондоров

Fw 200 изначально был построен для Люфтганзы и хорошо зарекомендовал себя в трансокеанских полётах. Самолёт был дорогой, и в Германии Люфтганза никогда не имела больше 4 действующих машин. Fw 200A-02 OY-DАМ «Дания» и Fw 200A-05 OY-DЕМ «Ютландия» с июля 1938 г. были гордостью датской авиакомпании Det Danske Luftfartselskab, которая использовала их для коммерческих перевозок. Fw 200A «Дания» в апреле 1940 г. после захвата Дании был интернирован в лэнсингском аэропорту (Великобритания) и использовался сначала авиакомпанией British Overseas Airways Corporation (Бритиш Оувэсиз), а в 1941 г. ВВС Великобритании. На Fw 200-V6 из транспортного резерва Люфтваффе в Москву летом 1939 г. летал Риббентроп. Последними за границу были поставлены в 1939 г. перед самой войной два Fw 200A для дочерней компании Люфтганзы в Бразилии Syndicato Condor (Синдикато Кондор), где использовались до 1947 г. Fw.200B-2 (D-ASHH) довелось совершить 14 апреля 1945 г. последний плановый рейс Люфтганзы по маршруту Барселона-Берлин; через неделю он пропал без вести в окрестностях Мюнхена.

Применение Кондоров в люфтваффе

5 мая 1940 г. Гитлер лично в приказе 5-му воздушному флоту подчёркивал важность поддержки немецких войск в Нарвике[3]. К этому времени относится первое появление Кондора на фронтах Второй мировой: первые 4 Fw 200C-0 (транспортники без вооружения) были поставлены в К.Gr.z.b.V.105 (боевая группа специального назначения), действовавшую на Норвегию, и благодаря своей дальности действия приняли главную нагрузку по снабжению германского десанта в Нарвике. Там же появились вооружённые Fw 200C-0, из них была сформирована первая эскадрилья для новой бомбардировочной эскадры, I/KG.40, и «Кондоры» впервые были применены в качестве дальнего бомбардировщика для ударов по британо-франко-польско-норвежским войскам и судам. Выяснился и главный эксплуатационный недостаток военного «Кондора»: из-за установки дополнительного оборудования и перегрузок во время выполнения боевых манёвров нагрузка на несущие элементы фюзеляжа распределялась крайне неравномерно, и если в полёте поломок не наблюдалось благодаря удачной общей компоновке, то при приземлении не раз отламывалась часть фюзеляжа сразу за крылом: по этой причине за годы войны было потеряно не менее 8 «Кондоров».

Взаимодействие с флотом

Летом 1940 года германский флот обратился к авиации за помощью в поиске конвоев и одиночных судов, следовавших в Великобританию, и с начала августа в его интересах стали действовать около 15 He 111 и 6-8 Fw 200 морской группы «Запад»; Fw 200C действовали из района Бордо[3]. Pаботы по специализированному He 177 зашли в тупик, и «Кондор» утвердился в роли дальнего разведчика/бомбардировщика. Британский торговый флот в это время был совсем не приспособлен для борьбы с авиацией, и тоннаж потопленных «Кондорами» судов на 9 февраля 1941 года уже составлял 363 000 брутто-регистровых тонн. «Кондоры» обычно пересекали Бискайский залив, по дуге огибали Британские острова, атакуя по пути обнаруженные суда, и приземлялись на базе в Тронхейме или в Ставангере в Норвегии. Они успели поучаствовать в ночных налетах на район Ливерпуля. Наиболее заметным успехом было обнаружение и бомбежка 42 348-тонного лайнера «Эмпресс оф Британия», принадлежавшего «Канадиен Пасифик» 26 октября 1940 года в 120 км от Донегал-Бей; через два дня он был добит подводной лодкой U-32. Черчилль назвал «Кондоры» «scourge of the Atlantic» (бедствие или бич Атлантики).

В марте 1941 года было образовано авиационное командование «Атлантика», которому передали I/KG.40 c «Кондорами». Из штатной численности в 21, а к июню в 30 машин боеспособными, как правило, были 6-8. Остальные были в ремонте: гражданское происхождение самолёта делало его слишком уязвимым для перегрузок и огня зенитного оружия. Эффективность ПВО транспортных судов союзников постоянно возрастала, появились суда с катапультируемыми истребителями (CAM ships). Хотя с появлением летом 1941 года версии Fw 200C-3 вооружение самолёта усилилось (добавилось 2 пулемёта MG-15 по бокам фюзеляжа), из-за своей уязвимости и тихоходности он с трудом мог противостоять даже тяжёлым специализированным патрульным самолётам американского производства PB4Y, в то же время появившимся у Командования береговой авиацией ВВС Великобритании. Гибельной для «Кондоров» стала встреча 20 сентября 1941 года с первым британским эскортным авианосцем «Одесити», когда было потеряно сразу 3 или 4 «Кондора». В результате экипажи «Кондоров» получили указание не атаковать конвои или использовать облачность во время атаки, если та была абсолютно необходима. При любом повреждении предписывалось немедленно возвращаться на базу, не подвергая опасности дорогостоящую машину. Бомбометание в ясную погоду с высоты меньше 3000 м стало категорически запрещено, и начиная с версии Fw 200C3/U2 стал устанавливаться бомбоприцел «Лотфе»-7D, который значительно повысил точность бомбометания с высоты 3000-4000 м, но из-за несовместимости по габаритам нижняя 20-мм пушка была заменена на пулемёт MG-131. Основной задачей «Кондоров» стало обнаружение конвоев союзников для наведения на них подводных лодок. Взаимодействие обеспечивалось флаг-офицером подводных сил в Лорьянe, но прямой связи между самолётом и подводными лодками не было чтобы не давать пеленг. Авиационное командование «Атлантика» нередко жаловалось, что «Кондоры» обнаруживали конвои, сообщали о них и продолжали следовать за ними в течение долгого времени, однако подводные лодки конвой не атаковали. Впоследствии выяснялось, что подводных лодок в этом районе не было, о чём вице-адмирал Дёниц «забывал» сообщить.

К декабрю 1941 года группа III/KG.40, летавшая на He 111, начала переходить на Fw 200C-3, поскольку удары авиации по судам недалеко от британского побережья стали обходиться слишком дорого, и применение «Кондора» в качестве ударного самолёта возобновилось.

В то время как бискайские Fw 200 действовали в основном по судам союзников, их собратья в Тронхейме обычно вели разведку. Типичный маршрут пролегал из Тронхейма до северо-восточного побережья Исландии или до островa Ян-Майен, после чего самолёты возвращались на базу, либо следовали до точки в 40 милях от побережья Гренландии и назад. 4 июля 1942 года 25 Fw 200C из переведённой в Норвегию I/KG.40 атаковали в арктических водах следовавший в СССР конвой PQ-17: 2 судна были потоплены и 2 повреждены[4].

Появление локаторов

В феврале 1942 г в производство поступил Fw 200С-4, оборудованный локаторами и новым связным оборудованием, который стал самым многочисленным вариантом «Кондора». Первые Fw.200С-4 были оснащены поисковым локатором «Росток» с антеннами на носу. Вскоре самолёты стали оснащаться новым, более точным локатором «Хохентвиль», который обеспечивал и слепое бомбометание. На штабные машины ставились оба.

Кондоры на Восточном фронте

В конце 1942 года часть «Кондоров» была переброшена на Средиземное море для транспортных операций, а в январе 1943 года почти все оставшиеся «Кондоры» были переведены на Восточный фронт для снабжения окружённой немецкой группировки в Сталинграде и составили так называемое «специальное предприятие «Сталинград» или К.Gr.z.b.V.200. Сначала «Кондоры» садились на аэродром на окраине Сталинграда, но по мере сужения кольца окружения перешли к сбросу грузов на парашютах.18 января 1943 г. группа была переведена из Сталино в Запорожье, откуда продолжала сброс грузов почти до капитуляции 6-й немецкой армии. Затем было решено, что самолёт слишком ценен для решения таких задач. В течение пяти дней «Кондоры» бомбили железнодорожные пути в районе Сталинграда, после чего оставшиеся были выведены в Берлин, где из них сформировали 8./КG.40 (1-я и 3-я эскадрильи тем временем были вновь сформированы на Не.177).

Один Fw 200C-3 (F8+GW, W.Nr.0034) был захвачен советскими войсками в Сталинграде и впоследствии исследовался в НИИ ВВС РККА[5].

Возвращение в Атлантику

В течение 1943 г. в качестве дальнего морского разведчика «Кондоры» постепенно замещались Ju 290 и стали использоваться только для атаки транспортов. После обнаружения судов союзников стартовали минимум четыре «Кондора». Самолёты обычно летели низко в плотном строю до определённой точки роспуска, вроде мыса Ортегаль, за ним шли фронтом с интервалом 40-50 км. Каждая машина периодически поднималась метров на 500, делая широкий круг и ведя поиск цели локатором «Хохентвиль», после чего снова ложилась на генеральный курс. Первый «Кондор», обнаруживший конвой, сообщал об этом другим самолётам. В конце года появились Fw 200С-8, построенные специально в качестве носителей управляемых ракет Хеншель Hs 293А. Перед этим для этого были приспособлены несколько Fw 200С-3/U1 и U2, получив наименование С-6: они оснащались парой Нs-293 на специальных креплениях под внешними гондолами двигателей. Fw 200С-6 из состава III/КG.40 впервые совершили боевой вылет 28 декабря 1943 г., один из четырёх «Кондоров» был оснащён двумя ракетами Нs-293А и был сбит патрульным «Сандерлэндом» раньше, чем встретился с целью. Несколько последних «Кондоров» С-8 были выпущены в качестве специализированных носителей Нs-293 в январе-феврале 1944 г. и имели удлинённые гондолы внешних двигателей. К этому времени дни «Кондоров» как противокорабельных самолётов были сочтены. С потерей баз в Бискайском заливе одна из эскадрилий III/КG.40 была переведена в Норвегию, а остальные выведены в Германию.

Возврат к изначальному назначению

С середины 1944 года «Кондоры» всё больше использовались, и вполне успешно, для транспортных операций. Два специализированных транспортных «Кондора» были закончены ещё в 1942 году. Это были Fw 200С-4/U1 и Fw 200С-4/U2. На них монтировалась короткая нижняя гондола. В верхней передней башне Fw-19 и в верхней задней Fw-20 монтировались пулемёты MG-15; такие же пулемёты стояли в носовой и в задней части нижней гондолы. Самолёты отличались от остальных только установкой пассажирских кресел. На первом самолёте стояло 11 кресел, на втором — 14. Fw 200С-4/U1 использовался Гитлером, Гиммлером и Дёницем. После расформирования осенью 1944 года КG.40 «Кондоры» были в декабре переведены в 5-ю транспортную эскадрилью. Позже их перевели в Вену, в состав командования «Зюд-Ост». В 1945—1946 годах один трофейный «Кондор» использовался ВВС Великобритании и три полярной авиацией СССР (бортовые коды СССР-Н400, СССР-Н401, СССР-Н500 (сер. № 0199, бывший нем. код TA+MA)), последний был потерян 23 апреля 1950 года в аварии в аэропорту Якутска[5].

Fw 200 V3 использовался Люфтваффе как личный самолет Гитлера. Он имел собственное имя «Immelman III» и трижды менял схему окраски. Fw 200C-4/U1 был личным самолетом Генриха Гиммлера.

Последний Кондор

Несколько повреждённых «Кондоров» в течение войны совершили вынужденную посадку в Испании. 4 из них были выкуплены испанским правительством у Германии, из которых 3 пошли на запчасти к одному наиболее пригодному для полётов «Кондору». Он использовался до 1950 г., когда из-за неисправностей и отсутствия запчастей был отправлен на слом.

Модификации

Fw 200A(Fw 200V)
авиалайнер
Fw 200-S-1
доработаный для перелёта Берлин-Токио Fw 200-V-1 «Brandenburg»
Fw 200V10
прототип дальнего разведчика
Fw 200B-1
транспортный самолёт с двигателями BMW 132Dc в единственном экземпляре
Fw 200B-2
транспортный самолёт с двигателями BMW 132H, выпущено 3 шт.
Fw 200C-0
партия из 10 переделанных самолётов серии В с усиленным фюзеляжем: первые 4 были невооружёнными транспортниками, следующие 6 были вооружены
Fw 200C-1
дальний разведчик/бомбардировщик
Fw 200C-2
C-1 с улучшенными мотогондолами
Fw 200C-3
усилены крылья и фюзеляж, добавились 2 пулемёта MG-15 по бокам и стрелок; двигатели Bramo 323 R-2
Fw 200C-3/U1
пулемёт наверху спереди заменён на пушку MG-151
Fw 200C-3/U2
новый бомбоприцел Лотфе-7D, нижняя пушка заменена пулемётом MG-131, наверх спереди вместо пушки вернулась башенка Fw-19 c пулемётом MG-15
Fw 200C-3/U3
двумя пулемётами сверху стали MG-131, спереди в башенке EDL-131
Fw 200C-3/U4
увеличены баки, добавлен стрелок; все пулемёты стали MG-131, спереди опять в башенке Fw-19
Fw 200C-4
появились локаторы «Росток», а затем «Хохентвиль»
Fw 200C-4/U1 (Werk-Nr 137)
скоростной транспортный самолёт в 1 экз., построен для верхушки Рейха
Fw 200C-4/U2 (Werk-Nr 138)
скоростной транспортный самолёт в 1 экз., 14 кресел
Fw 200C-6
приспособленные для несения противокорабельных ракет Хеншель Hs 293 C-3/U1 и C-3/U2.
Fw 200C-8
специализированные носители ракет Хеншель Hs 293

Аварии и катастрофы

  • 27 сентября 1944 года Fw 200 компании Lufthansa (D-AHML) был сбит истребителем английских ВВС и упал близ Дижона, Франция; 9 человек, бывших на борту, погибли.
  • 29 ноября 1944 года Fw 200 компании Lufthansa (D-ARHW Friesland) по ошибке сбит немецким патрульным судном и разбился у Måkläppen, Швеция, погибло 10 человек.
  • 21 апреля 1945 года Fw 200KB-1 компании Lufthansa (D-ASHH Hessen), упал близ Пизенкофена; погибли все, находившиеся на борту (21 человек). Эта катастрофа считается самой масштабной из случавшихся с Fw 200.
  • 4 сентября 1946 года Fw 200A-5 Датских авиалиний (DDL) OY-DEM Jutlandia, потерпел аварию во время посадки при сильном боковом ветре в аэропорту Нортхолт; пострадавших не было, самолёт списан.
  • 13 декабря 1946 года Fw 200C Авиаарктика (СССР-Н400) экипажа М.А. Титлова из-за отказа двух двигателей произвёл вынужденную посадку в районе Байдарацкой губы; все 21 человек на борту уцелели, самолёт списан.
  • 8 марта 1947 года в аэропорту Сантос-Дюмон в Fw 200A-0 бразильской компании Cruzeiro do Sul (PP-CBI) врезался приземлявшийся Douglas DC-3 компании Panair do Brazil, жертв не было, однако пришедший в негодность Fw 200 был списан.
  • 23 апреля 1950 года Fw 200C-4 Авиаарктика (СССР-Н500) экипажа Ф.А. Шатрова, во время посадки при сильном боковом ветре выкатился за взлётную полосу и разбился в аэропорту Якутска; пострадавших не было, самолёт списан.

Уцелевшие Кондоры сегодня

Только один относительно целый «Кондор» существует сегодня. Этот самолёт был поднят по частям со дна Тронхеймс-фьорда в Норвегии в конце 1990-х годов и собран в Техническом музее в Берлине. Недалеко от места поднятия самолёта рядом с городом Восс отдельно имеются крылья от «Кондора», но местные жители ответили отказом на просьбу музея передать их для восстановления самолёта, так как не хотят терять памятник войны.

Тактико-технические характеристики

Fw 200-V-1 «Brandenburg»

  • Тип — дальний авиалайнер
  • Экипаж: 4 человека
  • Длина: 23,85 м
  • Размах крыла: 32,84 м
  • Высота: 6 м
  • Площадь крыла: 118 м²
  • Масса пустого: 9788 кг
  • Нормальная взлётная масса: 14582 кг
  • Двигатели: 4 × радиальных БМВ-132Л мощностью 750 л.с.
  • Пропеллеры: двухлопастные
  • Крейсерская скорость: 330 км/ч
  • Вместимость: 26 пассажиров
  • Нормальная дальность полёта: свыше 3000 км с 4360 л топлива

Fw 200C-3/U4

  • Тип — дальний морской разведчик/бомбардировщик
  • Экипаж: 7 человек
  • Длина: 23,46 м
  • Размах крыла: 32,84 м
  • Высота: 6,3 м
  • Площадь крыла: 118 м²
  • Масса пустого: 12960 кг
  • Максимальная взлётная масса: 22720 кг
  • Двигатели: 4 × радиальных 9-цилиндровых Брамо-323К-2 Фафнир мощностью 1200 л.с .на взлёте с впрыском водно-спиртовой смеси, 1000 л.с. у земли без форсажа и 940 л. с. на высоте 4000 м
  • Пропеллеры: трёхлопастные
  • Максимальная скорость:
    • на высоте 4800м: 360 км/ч
    • у земли: 306 км/ч
  • Крейсерская скорость:
    • на высоте 4000м: 332 км/ч
    • у земли: 275 км/ч
  • Дальность полёта на наивыгоднейшей скорости:
    • 3536 км с 8050 л топлива
    • 4400 км с 9950 л топлива
  • Практический потолок: 5800 м

Вооружение

  • Стрелково-пушечное:
    • 2×7,92-мм пулемёта MG-15 с 1000 патронами каждый — в башне с гидроприводом Fw-19 в передней части фюзеляжа и в задней части гондолы
    • 3×13 мм пулемета MG-131 — один с 500 патронами на верхней задней установке и два с 300 патронами на ствол в боковых окнах
    • 1×20 мм пушка MG-151 с 500 снарядами на подвижной установке в носу нижней гондолы
  • Бомбовое:
    • до 2100 кг бомб в комбинации 2×500 кг, 2×250 кг и 12×50 кг
  • Поисковое оборудование: локатор целеуказания «Хохентвиль»

Сравнение с другими аналогичными самолётами

Таблица: Сравнительные характеристики самолётов
НазваниеПе-8Boeing B-17 Flying FortressPiaggio P.108Handley Page HalifaxVickers WellingtonShort StirlingFocke-Wulf Fw 200 Condor
Фото
Страна
ПроизводительКАПОBoeing
Vegaruen
Douglas
PiaggioHandley PageVickers-ArmstrongsShort BrothersFocke-Wulf Flugzeugbau GmbH
Длина23,59 м22,66 м22,92 м21,86 м19,68 м26,6 м23,46 м
Размах крыла39,13 м31,62 м32,0 м30,18 м
(31,75 м)
26,26 м30,2 м32,84 м
Площадь крыла188,6 м²131,92 м²135,34 м²116,13 м²
(118,45 мм²)
78,04 м²135,64 м²118 м²
Масса пустого19 986 кг16 391 кг17 320 кг17 345 кг8 417 кг12 960 кг
Боевая нагрузка5000 кг2300 кг[6]3500 кг5897 кг2041 кг6350 кг2100кг
Максимальная взлётная масса35 000 кг29 710 кг29 500 кг29 710 кг12 927 ru31 751 кг22 720 кг
Двигатель4 × V-12 АМ-35А4 × Wright
R-1820-97 «Cyclone»
4 x Piaggio P.XII RC.354 × Bristol
Hercules XVI
2 × Bristol
Pegasus Mk. XVIII
4 × Bristol
Hercules XI
4 × Брамо-323К-2
Фафнир
Максимальная тяга4 × 1350 л.с.
(4 × 1000 кВт)
4 × 1200 л.с.4 x 1500 л.с.
(4 х 1120 кВт)
4 × 1615 л.с.
(4 × 1205 кВт)
2 × 1050 л.с.
(2 × 783 кВт)
4 × 1590 л.с.
(4 × 1186 кВт)
4 × 1200 л.с.
Максимальная скорость443 км/ч516 км/ч413 км/ч454 км/ч378 км/ч418 км/ч360 км/ч
Крейсерская скорость400 км/ч400 км/ч376 км/ч346 км/ч346 км/ч332 км/ч
Боевой радиус3600 км[7]3219 км[8]3520 км1658 км[9]2905 км1191 км[10]3536 км[11]
Практический потолок9 300 м10 850 м8 500 м7 315 м[12]5 486 м5 030 м5 800 м
Скороподъёмность5,9 м/с4,6 м/сн/д4,88 м/с5,34 м/с1,82 м/сн/д
Тяговооружённость140 Вт/кг150 Вт/кгн/д195 Вт/кг130 Вт/кг176 Вт/кгн/д
Стрелково-пушечное вооружение2× 20 мм пушки;
2× 12,7 мм пулемёты;
2× 7,62 мм пулемёта
12× 12,7 мм5 x 12,7 мм пулемёт Breda-SAFAT;
2 x 7,7 мм Breda-SAFAT
1 × 7,7 мм пулемёт;
2 × 4 × 7,7 мм пулемётов
6-8 пулеметов8 × 7,7 мм пулемётов2×7,92-мм пулемёта;
3×13 мм пулемета;
1×20 мм пушка

См. также

Примечания

  1. ↑ Дата 27 июля — ошибочна. Вероятно первым её привел Вильям Грин в начале 1960-х годов.
  2. 1 2 Aвиаэнциклопедия «Уголок неба»
  3. 1 2 3 «Боевые операции Люфтваффе», Москва 2008 г., изд. Яуза-пресс, по «Raise and fall of the German Air Force», Лондон 1948 г., пер. П.Смирнов, ISBN 978-5-9955-0028-5
  4. ↑ C.Э.Морисон «Американский ВМФ во второй мировой войне: Битва за Атлантику», Москва 2003, изд. АСТ ISBN 5-17-012740-5
  5. 1 2 J. C. Salgado » Focke-Wulf Fw 200 «Condor», Сан-Кристобаль, изд. alcaniz fresno s s.a. ISBN 84-87314-87-2
  6. ↑ теоретически до 7900 кг
  7. ↑ Практическая дальность
  8. ↑ с 2277 кг бомб
  9. ↑ с 5228 л топлива и 5897 кг бомб
  10. ↑ с 6350 кг бомб
  11. ↑ с 8050 л топлива
  12. ↑ при нормальной взлётной массе

Ссылки

wiki2.red

FW-200 — Кондор — Люфтваффе

Морской разведчик и бомбардировщик

Focke-Wulf

Самолет «Кондор» использовался как дальний разведчик для поиска союзных конвоев в Северной Атлантике во время Второй мировой войны. После обнаружения конвоя самолет сам атаковал транспорты, либо наводил на них «волчью стаю» немецких подлодок.

Изначально «Кондор» проектировался как трансатлантический воздушный лайнер и первый свой полет в июле 1937 года совершил именно и этом качестве.

Первый из 259 военных самолетов Fw-200 поступил на вооружение в сентябре 1939 года. Несколько «Кондоров» использовались как транспортные машины для высшего руководства страны, но основная часть самолетов (всего было семь вариантов) выпускалась в качестве дальних разведчиков и бомбардировщиков. Варианты этого самолета отличались вооружением, наличием радара, разными комбинациями держателей бомб и ракетных контейнеров, а также наличием системы самонаведения.

FW 200 C3 № 0034 в НИИ ВВС. Испытания «Кондора», захваченного под Сталинградом, вел инженер-майор Г.В.Грибакин (ведущий летчик — полковник А.И.Кабанов). В советских донесениях первого периода войны часто упоминалось о пролетах «Кондоров» над теми или иными участками советско-германского фронта. В действительности, эти машины ограниченно участвовали лишь в организации воздушных мостов в Демянске и Сталинграде. Многие специалисты института вспоминали о гражданском «Кондоре», на котором прилетел в Москву в августе 1939 г. министр иностранных дел Германии фон Риббентроп.

Перед началом испытаний инженеры НИИ ВВС отметили значительное сходство немецкой машины с американским Дугласом DC-3, особенно по компоновке кабины и внутренних отсеков. Переделка пассажирского самолета в дальний бомбардировщик явно носила характер импровизации и не дала люфтваффе полноценного военного самолета. Действительно, несмотря на большие размеры самолета, экипаж в кабине располагался очень тесно, что значительно затрудняло его работу в дальнем рейде, особенно нелегко приходилось навигатору-бомбардиру. Первый пилот не мог дотянуться до рычагов управления некоторыми агрегатами — дополнительной электропомпы, системы аварийного торможения самолетом и др. Летчики совершенно не имели заднего обзора.

В целом, по обзору, простоте пилотирования, доведенности винтомоторной группы «Кондор» уступал «хейнкелю». Наши испытатели сравнили по летным данным FW 200C с Пе-8 4АМ-35А и пришли к выводу: по максимальной скорости, практическому потолку, количеству и размещению огневых точек, а также их калибру бомбардировщик В.М.Петлякова Пе-8 имеет значительное преимущество. Практический потолок 6850 м сочли недостаточным для полетов ночью в зоне сильного огня зенитной артиллерии. «Кондор» по всем параметрам уступал американским «Либерейторам» и «Летающим крепостям», которые Советский Союз неоднократно пытался закупить.

Наибольшее внимание в конструкции четырехмоторного немецкого самолета привлекли простой и надежный в эксплуатации тепловой антиобледенитель, хорошо продуманные и тщательно выполненные детали электрооборудования, прицельные приспособления для бомбометания с малых высот. Все эти устройства и агрегаты, а также радиополукомпас EZ-2, аппаратуру слепой посадки «Лоренц», автомат курса «Аскания», авиагоризонт «Бауер-Сперри», дистанционный электрический магнитный компас «Патин» после окончания испытаний в конце апреля 1943 г. передали в соответствующие научные институты для детального изучения и использования в работе.

Экипаж 7 чел.
Размеры.
Размах крыла, м 32.85
Длина самолета, м 23.45
Высота самолета, м 3.3
Двигатели.
4 x 9-ти цил. радиал. 2-х рядн. 323R-2 BMW 4 x 1200 л.с.
Массы и нагрузки, кг:
Пустого самолета 12950
Максимальная взлетная 24520
Летные данные.
Максимальная скорость на высоте 4700 м, км/ч 360
Скороподъемность, м/сек 6,5
Практический потолок, м 6000
Дальность полета, км 3560
Вооружение
20-мм пушка MG 151/20, 4 x 13-мм MG 131 пулеметы и бомб 2100 кГ

Схема FW 200 C4

Fw 200C-3/U4 F8+GH из KG 40

FW 200C-3 № 0034 прибыл в Чкаловскую, апрель 1943 г.

В июне 1943 г. в Центральном парке культуры и отдыха открылась выставка трофейной техники. Москвичи осматривают немецкие самолеты. Хорошо виден Фокке-Вульф «Кондор», доставленный из-под Сталинграда.

Подробно

Источники

  • «Авиация Люфтваффе» /В.Н. Шунков/
  • «Немецкий след в истории отечественной авиации » /Д.А. Соболев, Д.Б. Хазанов/
  • «Focke Wulf Fw 200 Condor» /by Jerry Scutts/

2017 03 22

Fw 200C-3/U2; F8 + GW из I./KG 40 Люфтваффе. 31 января 1943 года (день, когда немцы сдались), при полете в Сталинград был поврежден наземным огнем и сел на вынужденную в Гумраке. Был отремонтирован и испытан в НИИ ВВС в период 23 марта — 21 апреля 1943 года.
В окраске сохранил свои немецкие цвета (RLM 72 и 73 с нижней стороны в RLM 65), но на фюзеляж и крыло были нанесены красные звезды. После окончания испытаний некоторое оборудование самолета было передано в советскую авиационную промышленность для изучения (см. подробно выше). В июне 1943 года самолет оказался на выставке военных трофеев в Парке Горького в Москве (1943/48), для чего на него вновь нанесли немецкие маркировки, пошел на слом в 1945 году.
Помнится давным давно, кто-то из Германии (через форму в контакте) интересовался, что с этим самолетом стало. Да что могло с ним стать, да то-же, что и с другими, как с советскими, так и немецкими самолетами.

www.airpages.ru

Читать Fw 200 condor — Коллектив авторов — Страница 1

FW 200 CONDOR

Focke-Wulf FW-200 V2, WNr.2404, D-AETA «Westfalen». Берлин-Темпельгоф, лето 1939 года.

Focke-Wulf FW-200Ka-1 (S4), WNr.2993. OY-DEM «Jutlandia». Копенгаген, весна 1940 года.

Focke-Wulf FW-200C-1, F8+AH из I./KG 40. Бордо-Мериньяк, лето 1940 года.

Focke-Wulf FW-200C-3, F8+BW из состава 12./KG 40, на котором летал Кавалер Рыцарского Креста, капитан Эдмунд Дасер, командир группы IV./KG 40. Ландсберг, лето 1941 года.

Focke-Wulf FW-200C-4, F8+CS из состава 8./KG 40. Бордо-Мериньяк, осень 1942 года.

Focke-Wulf FW-200C-4/U3, WNr.0175, F8+AS из состава 8./KG 40, который после бомбежки Касабланки 31 декабря 1942 года совершил вынужденную посадку на аэродроме Сан-Пабло, Севилья, Испания.

Focke-Wulf FW-200C-4/U1, WNr.0137, CE+IB из состава Fliegerstaffel des Führers, который был персональным самолетом Адольфа Гитлера, Украина, зима 1942–1943 годов.

Focke-Wulf FW-200C-8, WNr.0240, TO+XD из состава 7./KG 40, на котором летал капитан Георг Шаберт, Коньяк, декабрь 1943 года.

Focke-Wulf FW-200C-4/U1, WNr.0176, GC+AE из состава Fliegerstaffel des Führers, использовавшийся Рейхсфюрером СС, Генрихом Гиммлером, Германия, 1942–1945 годы.

Focke-Wulf FW-200C-8/U10, FO+FR из состава 7./KG 40. Готенхафен-Хейтрунг, май 1944 года.

«ИСТОРИЯ САМОЛЕТА» 3

FW 200 Condor

FW-200C-3/U2, WNr.0043, SG+KS (позднее F8+AB). Этот самолет погиб 18 июля 1941 года над Атлантикой, его пилотом был командир I./KG 40, капитан Фриц Флигель.

Над юго-западной Францией всходило солнце. К стоящим на краю взлетной полосы аэродрома Бордо-Мериньяк мощным четырехмоторным самолетам Focke-Wulf FW-200C-3 подходили их экипажи. Летчики были одеты в цельные комбинезоны, так называемые Kanalanzug. Все так же имели желтые спасательные жилеты, надувавшиеся сжатым воздухом. Шлемофоны, парашюты и индивидуальные надувные спасательные лодки несли под мышками. Штурманы были дополнительно нагружены своими кожаными планшетами, в которых лежали карты и навигационные таблицы. Карманы и специальные зажимы, которыми изобиловали Kanalanzuge, были заполнены остальными необходимыми вещами — здесь были сигнальные патроны для ракетниц, перочинный нож, фонарик и т. д. Все это снаряжение весило несколько десятков килограмм.

Обер-лейтенант Бухгольц приблизился к стоящему сбоку главному механику своего самолета, спросив: «Ну что там новенького, Зак?»

— Все в порядке. Двигатели работают как часы.

Экипаж исчез в обширных внутренностях фюзеляжа. Минутой позже заработали двигатели. Бухгольц по очереди увеличивал обороты каждого из них, внимательно следя за показаниями приборов. Oberwerkmeister Зак был прав: все работало безупречно.

9 февраля 1941 года, в 6 часов 00 минут, пять самолетов FW-200 из состава 2./KG 40, которой командовал капитан Фриц Флигель, поднялись в воздух и взяли курс на юго-запад. Во главе летела машина, которую пилотировал сам капитан Флигель, а за штурвалами остальных самолетов сидели: обер-лейтенант Адам, обер-лейтенант Бухгольц, обер-лейтенант Йопе и обер-лейтенант Шлофсер. Все машины имели на борту по четыре 250-кг бомбы. Целью налета должен был стать британский конвой, обнаруженный накануне вечером лейтенантом цур зее Николасом Клаусеном — командиром подводной лодки «U-37». Эго был конвой HG 53, идущий из Гибралтара в Ливерпуль. Так как покинув Гибралтар, конвой направился прямо к Англии, не выполняя обхода побережья Португалии (эго дало бы возможность удерживать суда вне пределов действия немецкой авиации), адмирал Денниц решил атаковать его одновременно из-под воды и с воздуха.

Кондоры постепенно набирали высоту, далеко за ними пропадала на горизонте уже почти не различимая полоса побережья. Внизу открылась гладкая поверхность Бискайского залива. Нигде не было видно никаких судов.

Вскоре Кондоры подошли к своей цели; «U-37», которой уже удалось потопить два судна, все время поддерживала контакт с конвоем, передавая по радио его местоположение. Спустя несколько минут Бухгольц буквально подскочил в своем кресле, громкий выкрик радиста: «Конвой!», чуть не порвал ему барабанные перепонки. Фокке-Вульфы обнаружили конвой около полудня, когда находились на расстоянии около 650 км к юго-западу от Лиссабона. Аккуратным движением штурвала обер-лейтенант Бухгольц положил машину на правое крыло, чтобы лучше видеть, то что творится внизу. Снял бинокль с петли и внимательно рассмотрел колонну плывущих на север судов. В эту минуту он услышал в наушниках спокойный голос командира, который распределял цели для каждого экипажа. Самолеты не были оснащены соответствующими прицелами, которые бы обеспечивали атаку с горизонтального полета, поэтому сброс бомб производился при помощи примитивного устройства, которое только приблизительно показывало когда следует сбрасывать бомбу на цель. Чтобы эффективно бомбить судно, следовало снизиться и атаковать его точно со стороны борта.

Рулящий на старт самолет FW-200C-3 из состава I./KG 40, аэродром Бордо-Мериньяк.

Самолет FW-200C-3 во время полета над Атлантикой.

— Боевой курс! — раздался в наушниках приказ капитана Флигеля. Идущий на цель самолет совершил поворот налево, остальные машины повторили этот маневр. Расстояние между Кондорами и судами начало уменьшаться. Около немецких бомбардировщиков появились первые грязные облачка разрывов снарядов зенитных орудий.

Пилотирующий первую машину капитан Флигель притер свой самолет к воде, снизив высоту полета до 50 м, а затем выполнил легкий вираж, чтобы нос машины оказался перпендикулярно к высокому борту транспорта. Когда до цели оставалось около 400 м, он сбросил первую из своих четырех 250-кг бомб. Тем временем бортмеханик, обслуживающий пушку, размещенную в передней части подфюзеляжной ванны, открыл огонь по надстройкам корабля и его грузу, закрепленному на палубе, чтобы вынудить укрыться расчеты, обслуживающие пушки и зенитные пулеметы. Минутой позже FW-200, ревя моторами, пронесся над кончиками мачт атакованного судна.

Атлантический конвой под бомбами Кондоров.

Самолет FW-200C-3, код «F8+DK», который пилотировал обер-лейтенант Адам, направился в сторону двух кораблей — транспорта «Deptford» и эскортного корабля «Vantellis», которые плыли на небольшом расстоянии друг от друга. Однако экипаж неожиданно увидел яркие вспышки с правой стороны от кабины. В то же мгновение правое крыло задралось вверх. Обер-лейтенант Адам повернул голову и увидел несколько дыр в обшивке правого крыла, из которых узкими струйками выливалось топливо, которое оставляло за самолетом тянущийся полупрозрачный шлейф тумана. Слава Богу, что топливо не воспламенилось, однако пилот прервал атаку и направил поврежденный самолет в сторону побережья Португалии.

online-knigi.com

Focke-Wulf Fw 200 Condor — это… Что такое Focke-Wulf Fw 200 Condor?

Дальний разведчик Fw 200С в полёте, 1941

Фокке-Вульф Fw 200 Кондор (нем. Focke-Wulf Fw 200 Condor)— немецкий 4-моторный дальний многоцелевой самолёт-моноплан периода Второй мировой. Созданный как дальний пассажирско-транспортный авиалайнер, он в большей и наиболее известной части своего применения использовался Военно-воздушными силами Германии в качестве самолёта дальней морской разведки и дальнего бомбардировщика.

Предыстория

В 1924 году на должность главы Управления гражданской авиацией в Министерстве транспорта Германии был назначен капитан Бранденбург, бывший офицер ВВС Германии в Первой мировой войне и протеже Министерства обороны. C этого времени развитие и управление гражданской авиации в Германии оставалось под контролем военных вплоть до 1945 года. Поэтому на каждую модель удачного гражданского самолёта в Люфтваффе существовал план военного использования.[2] Не избежал этой участи и «Кондор».

Этот самолёт был одним из любимых детищ самого разнопланового авиаконструктора Германии 30-х-40-х годов Курта Вольдемара Танка. Нет сомнений, что облик и компоновка «Кондора» сложились у него в голове ещё до начала разработки проекта самолёта: весной 1936 года технический директор компании Фокке-Вульф флюгцойгбау Курт Танк в разговоре с председателем правления Люфтганзы сформулировал концепцию 4-моторного лайнера со сравнительно высокой нагрузкой на крыло[1], способного устойчиво планировать за счёт большого его размаха и тем экономить топливо во время совершения регулярных трансатлантических полётов. Позже это отрицательно сказалось на манёвренности самолёта во время боевых вылетов, но эта концепция полностью соответствовала интересам Люфтганзы.

Разработка

В течение лета 1936 года проводились проектирование самолёта и строительство макета фюзеляжа. В середине июля Люфтганза сделала заказ на лайнер, которому Рейхсминистерство авиации присвоило официальное обозначение Fw.200 «Кондор». Хотя оно и было больше, чем следовавшее по порядку нумерации РЛМ, авиаконструктор Танк считал, что оно сможет стать своеобразной торговой маркой самолёта. Обладая хорошо выраженными пропорциями и большим размахом крыла, самолёт действительно напоминал кондора, чьим именем был назван.

Уверенность Танка в своём детище была такова, что сборка трёх опытных самолётов, начавшаяся осенью 1936 г., шла параллельно с подготовкой выпуска девяти предсерийных машин. Первый опытный Fw.200-V1 (D-AЕRЕ), названный «Саарланд», полетел 27 июля 1937 г. — через 12 месяцев и 11 дней с начала работ, и поднял его в воздух сам Курт Танк.

Первоначальная конструкция самолёта

Самолёт имел полностью клёпанный фюзеляж-полумонокок из лёгких алюминиевых сплавов и был оснащён 4-мя 9-цилиндровыми двигателями Пратт-Уитни С1Е-G «Хорнет» с классическим звездообразным расположением цилиндров, мощностью 875 л.с. на взлёте. После первых полётов потребовались лишь незначительные изменения в конструкции киля. Довольно скоро полетели V2 (D-AETA «Вестфален») и V3 (D-2600 «Иммельман»-III). Последний стал личным самолётом Адольфа Гитлера. Один из двух оставшихся «Кондоров» был заказан Рейхсминистерством авиации в качестве правительственного самолёта. Второй и третий отличались в основном установкой двигателей БМВ-132 (лицензионный «Хорнет»). Первые «Кондоры» могли нести в комфортных условиях 26 пассажиров на расстояние свыше 3000 км без дополнительных баков. «Кондоры» серии В появились в конце 1939 года, имели улучшенные моторы БМВ, увеличенный запас топлива и дальность полёта до 3560 км, но к этому времени в Европе уже шла война.

Появление Кондора-разведчика

После рекламных полётов 1938 года поступило несколько заказов на Fw 200 от зарубежных компаний. Самый крупный, на 5 Fw.200B, был получен от японо-маньчжурской авиакомпании Дай Ниппон кабусикигайся в начале 1939 г. Специальное соглашение к контракту предусматривало поставку одного Fw 200 для Императорского флота Японии в качестве дальнего морского разведчика. К.Танк решил переделать для этого прототип B-серии Fw.200-V10, но до начала Второй мировой войны это сделать не успели, в итоге самолёт остался в Германии и вошёл в состав Люфтваффе. Большая часть его фюзеляжа была занята топливными баками, на полу вертикально монтировались две фотокамеры, а за ними было место фотооператора. Наверху перед крылом была установлена башенка с гидроприводом с 7,92-мм пулемётом МG-15. Такой же пулемёт был на подвижной установке в хвостовой части фюзеляжа. Под фюзеляжем монтировалась короткая гондола, сдвинутая к правому борту. В ней размещался наблюдатель и устанавливался третий пулемёт МG-15 для стрельбы продольно вниз.

Изменения военного времени

Рейхсминистерство авиации теперь само нуждалось в таком самолёте, и после некоторого усиления несущих элементов фюзеляжа он был принят на вооружение под обозначением Fw 200C. Также на Fw 200C были применены 3-лопастные воздушные винты изменяемого шага, в отличие от 2-лопастных на прежних Fw 200, и удлинены мотогондолы. Из-за возросшего веса потребовалась установка сдвоенных колёс главных стоек шасси. Однако первые 4 самолёта серии были по сути переделанными Fw 200B, сборка которых началась ещё до войны: транспортники без вооружения, но с двухколёсными стойками, новыми капотами двигателей и 3-лопастными винтами. Первый из переделанных — Fw 200C-0 — был закончен в январе 1940 г., имел прежнее обозначение D-ASVX «Тюринген» и был принят в состав Люфтваффе (NA+WN). Оставшиеся шесть Fw 200C-0 были закончены с оборонительным вооружением и бомбодержателями на мотогондолах, но без обитаемой гондолы под фюзеляжем. Третий пулемёт МG-15 использовался для стрельбы через люк вниз.

На самолётах новой серии С-1 под фюзеляжем монтировалась гондола наблюдателя, сдвинутая к правому борту. В ней устанавливались 20-мм авиационная автоматическая пушка МG-FF спереди и пулемёт МG-15 сзади. Башенка за кабиной была заменена фонарём с одним MG-15.

Бомбовая нагрузка: в разведывательные полёты Fw 200C-0 и С-1 брали четыре 250 кг бомбы: по одной подвешивалось под внешними гондолами двигателей и ещё две находились под консолями крыла. У варианта С-1 также было предусмотрено размещение в нижней гондоле одной 250 кг «цементной» бомбы, использовавшейся как маркер для корректировки прицела непосредственно перед сбросом фугасных бомб.

Fw 200C имел цельнометаллическое двухлонжеронное крыло из трёх секций. До заднего лонжерона обшивка была металлической, далее тканевая. Двухсекционные элероны занимали две трети размаха консоли, закрылки щелевые. Экипаж обычно состоял из пяти человек: пилота, второго пилота, штурмана-радиста-бомбардира, инженера-стрелка и нижнего стрелка. Для бомбометания с малых высот штурман-бомбардир использовал прицел «Реви».

Применение гражданских Кондоров

Fw 200 изначально был построен для Люфтганзы и хорошо зарекомендовал себя в трансокеанских полётах. Самолёт был дорогой, и в Германии Люфтганза никогда не имела больше 4 действующих машин. Fw 200A-02 OY-DАМ «Дания» и Fw 200A-05 OY-DЕМ «Ютландия» с июля 1938 г. были гордостью датской авиакомпании Det Danske Luftfartselskab, которая использовала их для коммерческих перевозок. Fw 200A «Дания» в апреле 1940 г. после захвата Дании был интернирован в лэнсингском аэропорту (Великобритания) и использовался сначала авиакомпанией British Overseas Airways Corporation (Бритиш Оувэсиз), а в 1941 г. ВВС Великобритании. На Fw 200-V6 из транспортного резерва Люфтваффе в Москву летом 1939 г. летал Риббентроп. Последними за границу были поставлены в 1939 г. перед самой войной два Fw 200A для дочерней компании Люфтганзы в Бразилии Syndicato Condor (Синдикато Кондор), где использовались до 1947 г. Fw.200B-2 (D-ASHH) довелось совершить 14 апреля 1945 г. последний плановый рейс Люфтганзы по маршруту Барселона-Берлин; через неделю он пропал без вести в окрестностях Мюнхена.

Применение Кондоров в люфтваффе

5 мая 1940 г. Гитлер лично в приказе 5-му воздушному флоту подчёркивал важность поддержки немецких войск в Нарвике[2]. К этому времени относится первое появление Кондора на фронтах Второй мировой: первые 4 Fw 200C-0(транспортники без вооружения) были поставлены в К.Gr.z.b.V.105(боевая группа специального назначения), действовавшую на Норвегию, и благодаря своей дальности действия приняли главную нагрузку по снабжению германского десанта в Нарвике. Там же появились вооружённые Fw 200C-0, из них была сформирована первая эскадрилья для новой бомбардировочной эскадры, I/KG.40, и «Кондоры» впервые были применены в качестве дальнего бомбардировщика для ударов по британо-франко-польско-норвежским войскам и судам. Выяснился и главный эксплуатационный недостаток военного «Кондора»: из-за установки дополнительного оборудования и перегрузок во время выполнения боевых манёвров нагрузка на несущие элементы фюзеляжа распределялась крайне неравномерно, и если в полёте поломок не наблюдалось благодаря удачной общей компоновке, то при приземлении не раз отламывалась часть фюзеляжа сразу за крылом: по этой причине за годы войны было потеряно не менее 8 «Кондоров».

Взаимодействие с флотом

Летом 1940 года германский флот обратился к авиации за помощью в поиске конвоев и одиночных судов, следовавших в Великобританию, и с начала августа в его интересах стали действовать около 15 He 111 и 6-8 Fw 200 морской группы «Запад»; Fw 200C действовали из района Бордо[2]. Pаботы по специализированному He 177 зашли в тупик, и «Кондор» утвердился в роли дальнего разведчика/бомбардировщика. Британский торговый флот в это время был совсем не приспособлен для борьбы с авиацией, и тоннаж потопленных «Кондорами» судов на 9 февраля 1941 года уже составлял 363 000 брутто-регистровых тонн. «Кондоры» обычно пересекали Бискайский залив, по дуге огибали Британские острова, атакуя по пути обнаруженные суда, и приземлялись на базе в Тронхейме или в Ставангере в Норвегии. Они успели поучаствовать в ночных налетах на район Ливерпуля. Наиболее заметным успехом было обнаружение и бомбежка 42.348-тонного лайнера «Эмпресс оф Британия», принадлежавшего «Канадиен Пасифик» 26 октября 1940 года в 120 км от Донегал-Бей; через два дня он был добит подводной лодкой U-32. Черчилль назвал «Кондоры» «scourge of the Atlantic»(бедствие или бич Атлантики).

«Кондор» над конвоем

В марте 1941 года было образовано авиационное командование «Атлантика», которому передали I/KG.40 c «Кондорами». Из штатной численности в 21, а к июню в 30 машин боеспособными, как правило, были 6-8. Остальные были в ремонте: гражданское происхождение самолёта делало его слишком уязвимым для перегрузок и огня зенитного оружия. Эффективность ПВО транспортных судов союзников постоянно возрастала, появились суда с катапультируемыми истребителями (CAM ships). Хотя с появлением летом 1941 года версии Fw 200C-3 вооружение самолёта усилилось(добавилось 2 пулемёта MG-15 по бокам фюзеляжа), из-за своей уязвимости и тихоходности он с трудом мог противостоять даже тяжёлым специализированным патрульным самолётам американского производства PB4Y, в то же время появившимся у Командования береговой авиацией ВВС Великобритании. Гибельной для «Кондоров» стала встреча 20 сентября 1941 года с первым британским эскортным авианосцем «Одeсити», когда было потеряно сразу 3 или 4 «Кондора». В результате экипажи «Кондоров» получили указание не атаковать конвои или использовать облачность во время атаки, если та была абсолютно необходима. При любом повреждении предписывалось немедленно возвращаться на базу, не подвергая опасности дорогостоящую машину. Бомбометание в ясную погоду с высоты меньше 3000 м cтало категорически запрещено, и начиная с версии Fw 200C3/U2 стал устанавливаться бомбоприцел «Лотфе»-7D, который значительно повысил точность бомбометания с высоты 3000-4000 м, но из-за несовместимости по габаритам нижняя 20-мм пушка была заменена на пулемёт MG-131. Основной задачей «Кондоров» стало обнаружение конвоев союзников для наведения на них подводных лодок. Взаимодействие обеспечивалось флаг-офицером подводных сил в Лорьянe, но прямой связи между самолётом и подводными лодками не было чтобы не давать пеленг. Авиационное командование «Атлантика» нередко жаловалось, что «Кондоры» обнаруживали конвои, сообщали о них и продолжали следовать за ними в течение долгого времени, однако подводные лодки конвой не атаковали. Впоследствии выяснялось, что подводных лодок в этом районе не было, о чём вице-адмирал Дёниц «забывал» сообщить.

К декабрю 1941 года группа III/KG.40, летавшая на He 111, начала переходить на Fw 200C-3, поскольку удары авиации по судам недалеко от британского побережья стали обходиться слишком дорого, и применение «Кондора» в качестве ударного самолёта возобновилось.

В то время как бискайские Fw 200 действовали в основном по судам союзников, их собратья в Тронхейме обычно вели разведку. Типичный маршрут пролегал из Тронхейма до северо-восточного побережья Исландии или до островa Ян-Майен, после чего самолёты возвращались на базу, либо следовали до точки в 40 милях от побережья Гренландии и назад. 4 июля 1942 года 25 Fw 200C из переведённой в Норвегию I/KG.40 атаковали в арктических водах следовавший в СССР конвой PQ-17: 2 судна были потоплены и 2 повреждены[3].

Появление локаторов

В феврале 1942 г в производство поступил Fw 200С-4 оборудованный локаторами и новым связным оборудованием, который стал самым многочисленным вариантом «Кондора». Первые Fw.200С-4 были оснащены поисковым локатором «Росток» с антеннами на носу. Вскоре самолёты стали оснащаться новым, более точным локатором «Хохентвиль», который обеспечивал и слепое бомбометание. На штабные машины ставились оба.

Кондоры на Восточном фронте

В конце 1942 года часть «Кондоров» была переброшена на Средиземное море для транспортных операций, а в январе 1943 года почти все оставшиеся «Кондоры» были переведены на Восточный фронт для снабжения окружённой немецкой группировки в Сталинграде и составили так называемое «специальное предприятие «Сталинград» или К.Gr.z.b.V.200. Сначала «Кондоры» садились на аэродром на окраине Сталинграда, но по мере сужения кольца окружения перешли к сбросу грузов на парашютах.18 января 1943 г. группа была переведена из Сталино в Запорожье, откуда продолжала сброс грузов почти до капитуляции 6-й немецкой армии. Затем было решено, что самолёт слишком ценен для решения таких задач. В течение пяти дней «Кондоры» бомбили железнодорожные пути в районе Сталинграда, после чего оставшиеся были выведены в Берлин, где из них сформировали 8./КG.40 (1-я и 3-я эскадрильи тем временем были вновь сформированы на Не.177).

Один Fw 200C-3 (F8+GW, W.Nr.0034) был захвачен советскими войсками в Сталинграде и впоследствии исследовался в НИИ ВВС РККА[4]. .

Возвращение в Атлантику

В течение 1943 г. в качестве дальнего морского разведчика «Кондоры» постепенно замещались Ju 290 и стали использоваться только для атаки транспортов. После обнаружения судов союзников стартовали минимум четыре «Кондора». Самолёты обычно летели низко в плотном строю до определённой точки роспуска, вроде мыса Ортегаль, за ним шли фронтом с интервалом 40-50 км. Каждая машина периодически поднималась метров на 500, делая широкий круг и ведя поиск цели локатором «Хохентвиль», после чего снова ложилась на генеральный курс. Первый «Кондор», обнаруживший конвой, сообщал об этом другим самолётам. В конце года появились Fw 200С-8, построенные специально в качестве носителей управляемых ракет Хеншель Hs 293А. Перед этим для этого были приспособлены несколько Fw 200С-3/U1 и U2, получив наименование С-6: они оснащались парой Нs-293 на специальных креплениях под внешними гондолами двигателей. Fw 200С-6 из состава III/КG.40 впервые совершили боевой вылет 28 декабря 1943 г., один из четырёх «Кондоров» был оснащён двумя ракетами Нs-293А и был сбит патрульным «Сандерлэндом» раньше, чем встретился с целью. Несколько последних «Кондоров» С-8 были выпущены в качестве специализированных носителей Нs-293 в январе-феврале 1944 г. и имели удлинённые гондолы внешних двигателей. К этому времени дни «Кондоров» как противокорабельных самолётов были сочтены. С потерей баз в Бискайском заливе одна из эскадрилий III/КG.40 была переведена в Норвегию, а остальные выведены в Германию.

Сбитый Fw 200

Возврат к изначальному назначению

С середины 1944 года «Кондоры» всё больше использовались, и вполне успешно, для транспортных операций. Два специализированных транспортных «Кондора» были закончены ещё в 1942 году. Это были Fw 200С-4/U1 и Fw 200С-4/U2. На них монтировалась короткая нижняя гондола. В верхней передней башне Fw-19 и в верхней задней Fw-20 монтировались пулемёты МG-15; такие же пулемёты стояли в носовой и в задней части нижней гондолы. Самолёты отличались от остальных только установкой пассажирских кресел. На первом самолёте стояло 11 кресел, на втором — 14. Fw 200С-4/U1 использовался Гитлером, Гиммлером и Дёницем. После расформирования осенью 1944 года КG.40 «Кондоры» были в декабре переведены в 5-ю транспортную эскадрилью. Позже их перевели в Вену, в состав командования «Зюд-Ост». В 1945—1946 годах один трофейный «Кондор» использовался ВВС Великобритании и три полярной авиацией СССР (бортовые коды СССР-Н400, СССР-Н401, СССР-Н500 (сер. № 0199, бывший нем. код TA+MA))[4]. Fw 200 V3 использовался Люфтваффе как личный самолет Гитлера. Он имел собственное имя «Immelman III» и трижды менял схему окраски. Fw 200C-4/U1 был личным самолетом Генриха Гиммлера.

Последний Кондор

Несколько повреждённых «Кондоров» в течение войны совершили вынужденную посадку в Испании. 4 из них были выкуплены испанским правительством у Германии, из которых 3 пошли на запчасти к одному наиболее пригодному для полётов «Кондору». Он использовался до 1950 г., когда из-за неисправностей и отсутствия запчастей был отправлен на слом.

Модификации

Fw 200A(Fw 200V)
авиалайнер
Fw 200-S-1
доработаный для перелёта Берлин-Токио Fw 200-V-1 «Brandenburg»
Fw 200V10
прототип дальнего разведчика
Fw 200B-1
транспортный самолёт с двигателями BMW 132Dc в единственном экземпляре
Fw 200B-2
транспортный самолёт с двигателями BMW 132H, выпущено 3 шт.
Fw 200C-0
партия из 10 переделанных самолётов серии В с усиленным фюзеляжем: первые 4 были невооружёнными транспортниками, следующие 6 были вооружены
Fw 200C-1
дальний разведчик/бомбардировщик
Fw 200C-2
C-1 с улучшенными мотогондолами
Fw 200C-3
усилены крылья и фюзеляж, добавились 2 пулемёта МG-15 по бокам и стрелок; двигатели Bramo 323 R-2
Fw 200C-3/U1
пулемёт наверху спереди заменён на пушку MG-151
Fw 200C-3/U2
новый бомбоприцел Лотфе-7D, нижняя пушка заменена пулемётом MG-131, наверх спереди вместо пушки вернулась башенка Fw-19 c пулемётом MG-15
Fw 200C-3/U3
двумя пулемётами сверху стали MG-131, спереди в башенке EDL-131
Fw 200C-3/U4
увеличены баки, добавлен стрелок; все пулемёты стали MG-131, спереди опять в башенке Fw-19
Fw 200C-4
появились локаторы «Росток», а затем «Хохентвиль»
Fw 200C-4/U1 (Werk-Nr 137)
скоростной транспортный самолёт в 1 экз., построен для верхушки Рейха
Fw 200C-4/U2 (Werk-Nr 138)
скоростной транспортный самолёт в 1 экз., 14 кресел
Fw 200C-6
приспособленные для несения противокорабельных ракет Хеншель Hs 293 C-3/U1 и C-3/U2.
Fw 200C-8
специализированные носители ракет Хеншель Hs 293

Уцелевшие Кондоры сегодня

Только один относительно целый «Кондор» существует сегодня. Этот самолёт был поднят по частям со дна Тронхеймс-фьорда в Норвегии в конце 90-х и собран в Техническом музее в Берлине. Недалеко от места поднятия самолёта рядом с городом Восс отдельно имеются крылья от «Кондора», но местные жители ответили отказом на просьбу музея передать их для восстановления самолёта, так как не хотят терять памятник войны.

Тактико-технические характеристики

Fw 200-V-1 «Brandenburg»

  • Тип — дальний авиалайнер
  • Экипаж: 4 человека
  • Длина: 23,85 м
  • Размах крыла: 32,84 м
  • Высота: 6 м
  • Площадь крыла: 118 м²
  • Масса пустого: 9788 кг
  • Нормальная взлётная масса: 14582 кг
  • Двигатели: 4 × радиальных БМВ-132Л мощностью 750 л.с.
  • Пропеллеры: двухлопастные
  • Крейсерская скорость: 330 км/ч
  • Вместимость: 26 пассажиров
  • Нормальная дальность полёта: свыше 3000 км с 4360 л топлива

Fw 200C-3/U4

  • Тип — дальний морской разведчик/бомбардировщик
  • Экипаж: 7 человек
  • Длина: 23,46 м
  • Размах крыла: 32,84 м
  • Высота: 6,3 м
  • Площадь крыла: 118 м²
  • Масса пустого: 12960 кг
  • Максимальная взлётная масса: 22720кг
  • Двигатели: 4 × радиальных 9-цилиндровых Брамо-323К-2 Фафнир мощностью 1200 л.с .на взлёте с впрыском водно-спиртовой смеси, 1000 л.с. у земли без форсажа и 940 л.с. на высоте 4000 м
  • Пропеллеры: трёхлопастные
  • Максимальная скорость:
    • на высоте 4800м: 360 км/ч
    • у земли: 306 км/ч
  • Крейсерская скорость:
    • на высоте 4000м: 332 км/ч
    • у земли: 275 км/ч
  • Дальность полёта на наивыгоднейшей скорости:
    • 3536 км с 8050 л топлива
    • 4400 км с 9950 л топлива
  • Практический потолок: 5800 м

Вооружение

  • Стрелково-пушечное:
    • 2×7,92-мм пулемёта МG-15 с 1000 патронами каждый — в башне с гидроприводом Fw-19 в передней части фюзеляжа и в задней части гондолы
    • 3×13 мм пулемета МG-131 — один с 500 патронами на верхней задней установке и два с 300 патронами на ствол в боковых окнах
    • 1×20 мм пушка МG-151 с 500 снарядами на подвижной установке в носу нижней гондолы
  • Бомбовое:
    • до 2100 кг бомб в комбинации 2×500 кг, 2×250 кг и 12×50 кг
  • Поисковое оборудование: локатор целеуказания «Хохентвиль»

Примечания

  1. 1 2 Aвиаэнциклопедия «Уголок неба»
  2. 1 2 3 «Боевые операции Люфтваффе», Москва 2008 г., изд. Яуза-пресс, по «Raise and fall of the German Air Force», Лондон 1948 г., пер. П.Смирнов, ISBN 978-5-9955-0028-5
  3. C.Э.Морисон «Американский ВМФ во второй мировой войне: Битва за Атлантику», Москва 2003, изд. АСТ ISBN 5-17-012740-5
  4. 1 2 J. C. Salgado » Focke-Wulf Fw 200 «Condor», Cан-Кристобаль, изд. alcaniz fresno s s.a. ISBN-84-87314-87-2

Ссылки

dic.academic.ru

«ИСТОРИЯ САМОЛЕТА» 3 FW 200 Condor. FW 200 CONDOR

«ИСТОРИЯ САМОЛЕТА» 3

FW 200 Condor

FW-200C-3/U2, WNr.0043, SG+KS (позднее F8+AB). Этот самолет погиб 18 июля 1941 года над Атлантикой, его пилотом был командир I./KG 40, капитан Фриц Флигель.

Над юго-западной Францией всходило солнце. К стоящим на краю взлетной полосы аэродрома Бордо-Мериньяк мощным четырехмоторным самолетам Focke-Wulf FW-200C-3 подходили их экипажи. Летчики были одеты в цельные комбинезоны, так называемые Kanalanzug. Все так же имели желтые спасательные жилеты, надувавшиеся сжатым воздухом. Шлемофоны, парашюты и индивидуальные надувные спасательные лодки несли под мышками. Штурманы были дополнительно нагружены своими кожаными планшетами, в которых лежали карты и навигационные таблицы. Карманы и специальные зажимы, которыми изобиловали Kanalanzuge, были заполнены остальными необходимыми вещами — здесь были сигнальные патроны для ракетниц, перочинный нож, фонарик и т. д. Все это снаряжение весило несколько десятков килограмм.

Обер-лейтенант Бухгольц приблизился к стоящему сбоку главному механику своего самолета, спросив: «Ну что там новенького, Зак?»

— Все в порядке. Двигатели работают как часы.

Экипаж исчез в обширных внутренностях фюзеляжа. Минутой позже заработали двигатели. Бухгольц по очереди увеличивал обороты каждого из них, внимательно следя за показаниями приборов. Oberwerkmeister Зак был прав: все работало безупречно.

9 февраля 1941 года, в 6 часов 00 минут, пять самолетов FW-200 из состава 2./KG 40, которой командовал капитан Фриц Флигель, поднялись в воздух и взяли курс на юго-запад. Во главе летела машина, которую пилотировал сам капитан Флигель, а за штурвалами остальных самолетов сидели: обер-лейтенант Адам, обер-лейтенант Бухгольц, обер-лейтенант Йопе и обер-лейтенант Шлофсер. Все машины имели на борту по четыре 250-кг бомбы. Целью налета должен был стать британский конвой, обнаруженный накануне вечером лейтенантом цур зее Николасом Клаусеном — командиром подводной лодки «U-37». Эго был конвой HG 53, идущий из Гибралтара в Ливерпуль. Так как покинув Гибралтар, конвой направился прямо к Англии, не выполняя обхода побережья Португалии (эго дало бы возможность удерживать суда вне пределов действия немецкой авиации), адмирал Денниц решил атаковать его одновременно из-под воды и с воздуха.

Кондоры постепенно набирали высоту, далеко за ними пропадала на горизонте уже почти не различимая полоса побережья. Внизу открылась гладкая поверхность Бискайского залива. Нигде не было видно никаких судов.

Вскоре Кондоры подошли к своей цели; «U-37», которой уже удалось потопить два судна, все время поддерживала контакт с конвоем, передавая по радио его местоположение. Спустя несколько минут Бухгольц буквально подскочил в своем кресле, громкий выкрик радиста: «Конвой!», чуть не порвал ему барабанные перепонки. Фокке-Вульфы обнаружили конвой около полудня, когда находились на расстоянии около 650 км к юго-западу от Лиссабона. Аккуратным движением штурвала обер-лейтенант Бухгольц положил машину на правое крыло, чтобы лучше видеть, то что творится внизу. Снял бинокль с петли и внимательно рассмотрел колонну плывущих на север судов. В эту минуту он услышал в наушниках спокойный голос командира, который распределял цели для каждого экипажа. Самолеты не были оснащены соответствующими прицелами, которые бы обеспечивали атаку с горизонтального полета, поэтому сброс бомб производился при помощи примитивного устройства, которое только приблизительно показывало когда следует сбрасывать бомбу на цель. Чтобы эффективно бомбить судно, следовало снизиться и атаковать его точно со стороны борта.

Рулящий на старт самолет FW-200C-3 из состава I./KG 40, аэродром Бордо-Мериньяк.

Самолет FW-200C-3 во время полета над Атлантикой.

— Боевой курс! — раздался в наушниках приказ капитана Флигеля. Идущий на цель самолет совершил поворот налево, остальные машины повторили этот маневр. Расстояние между Кондорами и судами начало уменьшаться. Около немецких бомбардировщиков появились первые грязные облачка разрывов снарядов зенитных орудий.

Пилотирующий первую машину капитан Флигель притер свой самолет к воде, снизив высоту полета до 50 м, а затем выполнил легкий вираж, чтобы нос машины оказался перпендикулярно к высокому борту транспорта. Когда до цели оставалось около 400 м, он сбросил первую из своих четырех 250-кг бомб. Тем временем бортмеханик, обслуживающий пушку, размещенную в передней части подфюзеляжной ванны, открыл огонь по надстройкам корабля и его грузу, закрепленному на палубе, чтобы вынудить укрыться расчеты, обслуживающие пушки и зенитные пулеметы. Минутой позже FW-200, ревя моторами, пронесся над кончиками мачт атакованного судна.

Атлантический конвой под бомбами Кондоров.

Самолет FW-200C-3, код «F8+DK», который пилотировал обер-лейтенант Адам, направился в сторону двух кораблей — транспорта «Deptford» и эскортного корабля «Vantellis», которые плыли на небольшом расстоянии друг от друга. Однако экипаж неожиданно увидел яркие вспышки с правой стороны от кабины. В то же мгновение правое крыло задралось вверх. Обер-лейтенант Адам повернул голову и увидел несколько дыр в обшивке правого крыла, из которых узкими струйками выливалось топливо, которое оставляло за самолетом тянущийся полупрозрачный шлейф тумана. Слава Богу, что топливо не воспламенилось, однако пилот прервал атаку и направил поврежденный самолет в сторону побережья Португалии.

Остальным экипажам повезло больше. Капитан Флигель и обер-лейтенант Шлофсер поразили по два корабля, обер-лейтенант Йопе — один. Только обер-лейтенант Бухгольц, несмотря на то, что являлся одним из лучших пилотов KG 40, не добился ни одного попадания. Сброшенные им бомбы взорвались у правого борта атакованного им транспорта. Во время этой операции выше перечисленные экипажи KG 40 потопили пять судов общим водоизмещением 9201 тонн. Их жертвами стали четыре английских судна («Jura», «Dagmar», «Varna» и «Britannic»), а также одно норвежское («Tejo»). Воспользовавшись замешательством, вызванным воздушной атакой, подводная лодка «U-37» потопила еще один транспорт. Эта операция стала самым крупным успехом, которого добивались подводные лодки совместно с самолетами FW-200 Condor, названными премьер-министром Великобритании Черчиллем «The scourge of Atlantic» («Бич Атлантики»).

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
