Украина впервые провела пуски ракетных комплексов Javelin‍

20:0522.05.2018

(обновлено: 01:00 23.05.2018)

5947280461

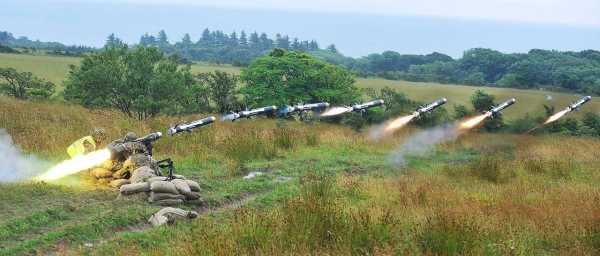

МОСКВА, 22 мая — РИА Новости. На Украине состоялись первые испытания американских ракетных комплексов Javelin, сообщает пресс-служба президента страны.

Javelin – только начало: США «насытят» Украину своим оружием

«Главе государства были продемонстрированы контрольные пуски по наземным целям, которые выполнили украинские военнослужащие. Все цели были успешно поражены», — говорится в сообщении.

По словам Петра Порошенко, благодаря Javelin боевые возможности «подразделений ракетных войск и артиллерии значительно выросли». При этом украинский лидер отметил, что комплексы нужны в целях обороны.

Порошенко добавил, что испытания Javelin — «символ сотрудничества с американскими партнерами».

Нарешті цей день настав!

Сьогодні вперше в Україні відбулися пуски ракетних комплексів #Javelin. Завдяки їм бойові можливості #ЗСУ значно зросли.

Це дуже ефективна оборонна зброя, яка застосовується в разі наступу РФ на позиції українських військ. pic.twitter.com/oeOa8QCYnC

— Петро Порошенко (@poroshenko) 22 мая 2018 г.

​Поставки вооружений на Украину

«Неслучайное совпадение»: эксперт прокомментировал поставки Javelin УкраинеАмериканская администрация в 2017 году одобрила поставки Киеву оружия, в том числе переносных противотанковых ракетных комплексов. В конце апреля официальный представитель Госдепа сообщил, что Javelin уже доставлены на Украину. При этом Вашингтон подчеркнул, что Киев не может использовать комплексы на линии соприкосновения в Донбассе.

В самопровозглашенной Донецкой народной республике заявили, что поставки американского оружия Украине могут привести к обострению ситуации на востоке страны.

Россия неоднократно предостерегала от поставок вооружений Киеву из-за опасений эскалации конфликта в Донбассе. Отрицательно отнеслись к этой идее и большинство европейских политиков. Так, по словам бывшего председателя ОБСЕ, президента Германии Франка-Вальтера Штайнмайера, это будет очень рискованным и контрпродуктивным путем выхода из кризиса.

ria.ru

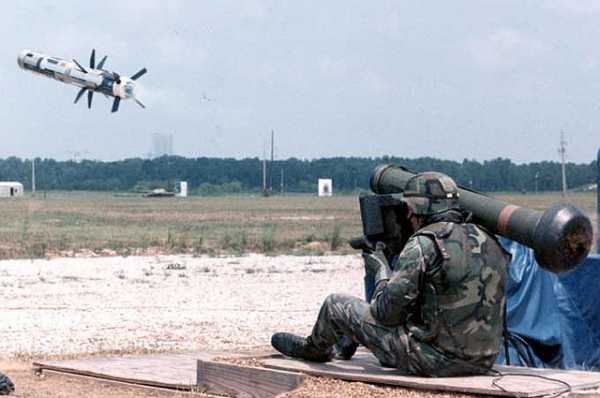

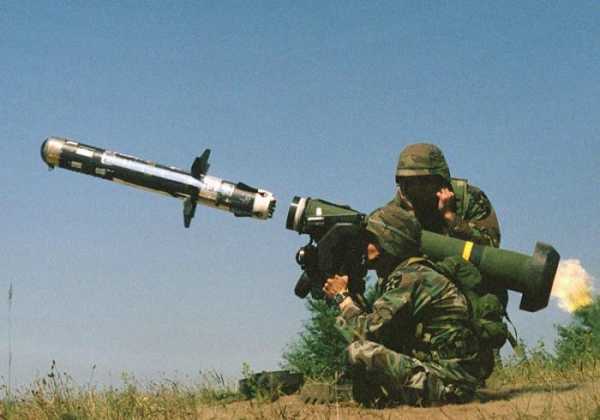

Противотанковый ракетный комплекс FGM-148 Javelin

]]>]]>В отличие от комплексов второго поколения, требующих, чтобы оператор после пуска оставался на позиции и наводил ракету на цель, в комплексе Javelin реализован принцип «выстрелил и забыл», позволяющий оператору после пуска ракеты уходить в укрытие или сменить позицию, что повышает выживаемость оператора и комплекса в целом.

В состав комплекса Javelin входят:

Ракета выполнена по нормальной аэродинамической схеме с раскрывающимися крыльями. Матричный приемник излучения ГСН ракеты формата 64*64 элемента имеет спектральный диапазон 8-12 мкм, изготовлен из полупроводникового соединения CdHgTe (твердый раствор теллуридов кадмия и ртути).

Прицельно-пусковое устройство (ППУ) имеет комбинированный всесуточный прицел, который может дополнительно использоваться для наблюдения за полем боя. Дневной прицел оснащен оптикой с четырехкратным увеличением. В ночном инфракрасном прицеле также используется матричный приемник ИК-излучения большего формата,он позволяет вести стрельбу ночью и при плохой видимости. Ночной прицел обеспечивает в зависимости от режима работы четырех или девятикратное увеличение. Источник питания — одноразовая литиевая термобатарея ВА5590 (время работы 4 часа).

ППУ оснащено встроенной системой контроля технического состояния комплекса.

]]>]]>

Процесс стрельбы осуществляется следующим образом. Оператор наблюдает за полем боя с помощью дневного оптического или ночного прицела, захватывает цель, совмещая ее с перекрестием оптического прицела, после чего переключает на ГСН ракеты, которая имеет более узкое поле зрения. После отметки цели с помощью курсора на видеоэкране и захвата цели ГСН, оператор запускает ракету.

Ракета имеет два режима атаки цели: режим пикирования ( угол пикирования 45°) и прямой атаки в горизонтальной плоскости. Первый режим применяется при действии против танков и позволяет поразить цель сверху в наименее защищенную область, второй — против защищенных объектов (типа бункер, ДОТ, ДЗОТ) и вертолетов. Старт ракеты осуществляется под углом 18° к горизонту с помощью вышибной двигательной установки, далее запускается маршевый двигатель и происходит набор высоты — 150м для режима пикирования или 50м для прямой атаки цели. Управление ракетой в полете осуществляется с помощью изменения вектора тяги, что обеспечивает маневренность, необходимую для поражения целей сверху на малых дальностях.

Благодаря малому количеству выбрасываемых пороховых газов на старте и «мягкому» пуску, ракета Javelin может выстреливаться из помещений ограниченного обьема.

Комплекс отличается устойчивостью к мерам электронного противодействия.

rbase.new-factoria.ru

«Джавелин» — оружие будущего. Ракета «Джавелин»

Концепция противотанковых ракет с возможностью управления возникла еще в 1940-х годах. Особенностью таких систем является наличие пульта управления, посредством которого пользователь может подавать команды запущенной ракете. В первых поколениях такое взаимодействие обеспечивалось по проводам, ведущим непосредственно к боеголовке. На сегодняшний день принцип использования противотанковых комплексов изменился и стал совершеннее, о чем свидетельствовало появление третьего поколения системы «Джавелин». Оружие американских разработчиков предусматривает использование самонаводящихся ракет. От пользователя требуется лишь произвести пуск в направлении объекта поражения.

Назначение комплекса «Джавелин»

Система предназначена для использования пехотинцами, разведчиками, а также боевыми инженерными частями. Обслуживание противотанкового комплекса под силу одному человеку, хотя на практике его используют 2-3 солдата. У оператора, вооруженного ракетой «Джавелин», появляется возможность совершения атаки танковых единиц и другой бронетехники. Кроме этого, высокий уровень поражения позволяет также наносить значительный урон сооружениям, а при условии низкого полета возможна и атака вертолетов. Благодаря мягкому пуску огонь можно вести прямо из бункеров и других закрытых помещений. Условия для применения не ограничивают оператора – в частности, противотанковый ракетный комплекс Javelin эффективен даже при ограниченной видимости и в ночное время. Перевозка оружия может осуществляться железнодорожным и автотранспортом, парашютистами, по воде и по воздуху.

Конструкция системы «Джавелин»

Комплекс противотанкового оружия включает командно-пусковое устройство многократного применения с интегрированным датчиком самоконтроля, а также модульную ракету, которая размещается в специальном контейнере транспортно-пускового назначения.

Транспортно-пусковое устройство – это своего рода платформа для осуществления пуска и переноса ракеты «Джавелин». Оружие требует особых условий поддержания работоспособности, поэтому разработчики предусмотрели целое отделение для этой цели. По конструкции контейнер представляет собой цельный блок, изготовленный из карбона. Он обеспечивает защиту ракеты от внешних физических и химических воздействий до ее использования. Остальные элементы комплекса расположены на внешней стороне транспортно-пускового блока.

Состав командно-пускового устройства

Данный блок содержит основные механизмы, обеспечивающие работу комплекса. В него входят следующие элементы: корпус, прицелы (ночного и дневного видения), контейнер для батареек, окуляр, интерфейсный и контрольный разъемы. Блок фиксируется непосредственно к транспортно-пусковому механизму. На самом корпусе также располагается электроника и дисплей.

Для удобства обращения с комплексом предусмотрены рукоятки, находящиеся в противоположных сторонах корпуса. На этих ручках расположены средства управления, через которые осуществляются практически все манипуляции с блоком «Джавелин». Оружие, помимо этого, предусматривает разные подходы к энергоснабжению. В частности, могут использоваться и аккумуляторные блоки, и батареи.

Инфраструктура для обслуживания ракеты

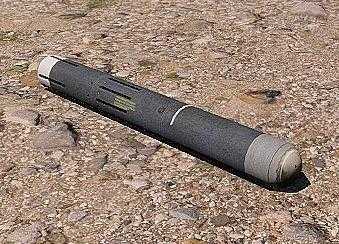

Как уже отмечалось, ракета до запуска находится в транспортно-пусковом блоке. Среди обслуживающих ее компонентов стоит выделить герметичный цилиндрический контейнер, а также системы охлаждения и энергоснабжения, которые предусматривают наличие аккумуляторной секции и отсека с хладагентом. Непосредственно перед активацией пускового механизма хладагент производит охлаждение ракеты до оптимальной температуры. Примечательно, что оружие будущего – ракетно-пусковая установка «Джавелин» — оснащается системами охлаждения и энергоснабжения, которые рассчитаны на разовое применение и действуют не более четырех минут. После осуществления пуска комплекс отбрасывает транспортно-пусковой блок вместе с приборами для охлаждения и энергоснабжения. Сама ракета может храниться до 10 лет. Главное требование в инструкции ее техобслуживания – это выполнение систематической проверки запасов.

Устройство ракеты

Состав ракеты комплекса «Джавелин» предусматривает оболочку, крылья, предохранительный блок и боезаряд. Последний можно представить как комбинацию двух частей – лидирующего и основного заряда. Таким образом обеспечивается двойное поражение. Лидирующий боезаряд предназначен для устранения барьера в виде слоя брони, а основной, в свою очередь, уничтожает цель.

Кроме того, ручная противотанковая ракета «Джавелин» снабжается двигательной системой, включающей стартовый и маршевый приводы. Один из них отвечает за пуск ракеты, придавая ей изначальное ускорение, а второй продолжает поддерживать полет до момента достижения цели. Маршевый двигатель активизируется, когда боеголовка удаляется на безопасное для пользователя расстояние, поскольку ее работа сопровождается выбросами горячего газа.

Режимы стрельбы

Ведение огня может осуществляться в двух режимах – по прямой или сверху. По умолчанию комплекс ориентирован на атаку сверху. При таком режиме стрельбы оператор получает возможность поражать цель с разных сторон, что повышает атакующую способность ракеты «Джавелин». Оружие наиболее эффективно при поражении бронированных машин сверху, но если техника расположена под навесом, то активация боезаряда произойдет в момент контакта с защитным укрытием. В таких случаях предпочтительнее режим прямой атаки.

Данный формат стрельбы возможен только после охлаждения ракеты. Ведение огня по прямой предполагает и соответствующую траекторию полета ракеты. Ее детонация происходит непосредственно на программной проекции цели, при этом дальность выстрела составляет не менее 65 м.

Важно отметить, что в обоих режимах действует программная поддержка захвата цели и дальнейшее управление ракетой в соответствии с этими данными. Во многом эта особенность позволяет называть третье поколение комплекса как умное оружие javelin, избавляющее оператора от лишней работы и снижающее вероятность ошибки при наводке.

Прицельная оптика

Устройство для запуска ракеты оснащается многофункциональным прицелом, с помощью которого обеспечивается видимость независимо от суточного времени. То есть прибор может использоваться и для наблюдения за положением на поле боя. Дневная оптика предусматривает возможность четырехкратного увеличения, а для обеспечения видимости ночью используется ИК-прицел. Кроме этого, комплекс оснащается матричным приемником инфракрасного излучения, который обладает еще большей эффективностью при наблюдении в ночное время и при неблагоприятных условиях.

Аналоги «Джавелина»

Американский противотанковый комплекс, пожалуй, лучший образец в своем сегменте и перспективное оружие будущего. Ракета «Джавелин» имела аналоги еще со времен разработки первых поколений, но все они уступали по целому ряду показателей. В частности, противотанковые ручные комплексы есть на вооружении у Франции (системы «Милан» и «Эрике»), Швеции (комплекс «Билл») и в других странах. Однако общим недостатком конкурентов Javelin является низкая дальность стрельбы.

На Украине в качестве сопоставимого по возможностям оружия рассматривается система «Стугна-П», разработка которой была завершена в 2010 г. В базовом исполнении комплекс также включает пусковой механизм, который размещен на треноге, и ракетный блок. Однако принципы управления пока не столь совершенны – наведение оператор осуществляет посредством дистанционного пульта.

В России наиболее близкий аналог гранатометной системы «Джавелин» – это комплекс «Метис». Его второе поколение и модификацию «Метис-М» пока еще нельзя в полной мере сопоставлять с возможностями натовского потенциала, но у третьей генерации есть довольно серьезные перспективы. Такой вывод можно сделать исходя из особенностей текущего поколения комплекса. «Метис» совмещает технологию ручной противотанковой системы с наведением и принципы термобарического взрыва. То есть в случае отечественного аналога ставка делается не только возможности управления ракетой, но также и на силу поражения.

fb.ru

«Джавелин» против «Корнета»: какой ПТРК эффективнее

Начальник Ракетных войск и артиллерии Вооруженных сил России генерал-лейтенант Михаил Матвеевский сообщил СМИ о предстоящей разработке противотанкового ракетного комплекса нового поколения.

Это будет самоходный комплекс, в котором будет реализован принцип «выстрелил — забыл». То есть задачу наведения ракеты на цель будет решать не экипаж, а автоматика ракеты. «Развитие ПТРК, — уточнил Матвеевский, — идет в направлении повышения боевой производительности, помехоустойчивости ракет, автоматизации процесса управления противотанковыми подразделениями и увеличения могущества боевых частей».

Казалось бы, ситуация в стране с этим видом оружия довольно печальная. В мире уже существуют ПТРК третьего поколения, главной характеристикой которого является как раз реализация принципа «выстрелил — забыл». То есть ракета ПТРК третьего поколения имеет головку самонаведения (ГСН), работающую в инфракрасном диапазоне. 20 лет назад был принят на вооружение американский комплекс FGM-148 Javelin. Позже появилось семейство израильских ПТРК Spike, в котором использованы различные способы наведения на цель: по проводам, радиокомандный, по лазерному лучу и с использованием ИК ГСН. К противотанковым комплексам третьего поколения относится и индийский Nag, который превзошел по дальности американскую разработку почти в два раза.

У России комплекса третьего поколения нет. Самый «продвинутый» отечественный ПТРК — «Корнет», созданный тульским КБ приборостроения. Его относят к поколению 2+

Почему так получилось?


FGM-148 или «Джевлин» является первым серийным американским переносным комплексом (ПТРК) 3-го поколения. Он предназначен для уничтожения защищённых объектов (бункеров, долговременных огневых точек), летящих низко малой скорости воздушных целей (беспилотные летательные аппараты-разведчики и вертолёты), но в первую очередь бронетехники. Разработки этого ПТРК велись в США с 1986 года концерном «Javelin Joint Venture», FGM-148 была создана с целью для замены M47 Dragon, которая находилась на вооружении армии США с 1975 года. Был принят на вооружение армии США в 1996 году. Широко применялся во время боевых действий в Ираке.

У комплексов третьего поколения по отношению к предыдущим генерациям противотанкового ракетного оружия существуют не только достоинства, но и очень серьезные недостатками. Не случайно в семействе израильских ПТРК Spike наряду с ГСН используют архаичную систему наведения по проводам.

Главное достоинство «троечников» состоит в том, что после запуска ракеты можно поменять положение, не дожидаясь, когда прилетит ответная ракета или снаряд. Также принято считать, что у них выше точность стрельбы. Однако это вещь субъективная, все зависит от квалификации и опыта наводчика ПТРК второго поколения. Если говорить конкретно об американском комплексе «Джевелин», то у него есть два режима выбора траектории ракеты. По прямой, а также атака танка сверху в наименее защищенную броней его часть.

Недостатков больше. Оператор должен убедиться в том, что ГСН захватила цель. И только после этого произвести выстрел. Однако дальность действия тепловой ГСН существенно меньше, чем у телевизионных, тепловизионных, оптических и радиолокационных каналов обнаружения цели и наведения на нее ракеты, которые используются в ПТРК второго поколения. Так, максимальная дальность стрельбы американского ПТРК Javelin — 2,5 км. У «Корнета» — 5,5 км. В модификации «Корнет-Д» она доведена до 10 км. Разница ощутимая.

Еще больше разница в стоимости. Переносной вариант Javelin, без шасси, стоит больше 200 тыс. долларов. «Корнет» в 10 раз дешевле.

И еще один недостаток. Ракеты с ИК ГСН невозможно использовать по неконтрастным в тепловом отношении целям, то есть по дотам и прочим инженерным сооружениям. Ракеты «Корнета», которые наводятся по лазерному лучу, в этом отношении гораздо более универсальны.

Перед пуском ракеты необходимо охлаждать сжиженным газом ГСН от 20 до 30 секунд. Это также существенный недостаток.

Исходя из этого напрашивается совершенно очевидный вывод: перспективный ПТРК, о создании которого сказал генерал-лейтенант Михаил Матвеевский, должен совмещать в себе достоинства как третьего поколения, так и второго. То есть пусковая установка должна позволять вести стрельбу ракетами различных типов.

Следовательно, от достижений тульского КБ приборостроения отказываться нельзя, необходимо их развивать.

Уже давно практически все существующие в мире ПТУР (противотанковые управляемые ракеты) способны преодолевать динамическую защиту брони. При подлете к танку на расстояние нескольких сантиметров ракету встречает взрыв одной из ячеек динамической защиты, расположенных поверх брони. В связи с чем ПТУР имеют тандемную кумулятивную боевую часть — первый заряд выводит из строя ячейку динамической защиты, второй пробивает броню.

Однако «Корнет», в отличие от «Джевелина», способен преодолевать при этом дополнительно еще и активную защиту танка, которая представляет собой автоматический отстрел подлетающего боеприпаса гранатой или иными средствами. Для этого российский ПТРК имеет возможность производить парный пуск ракет, которые управляются одним лазерным лучом. При этом первая ракета пробивает активную защиту, «погибая» при этом, а вторая устремляется к танковой броне. В ПТРК «Джевелин» такая стрельба невозможна даже теоретически, поскольку вторая ракета не способна «видеть» танк из-за первой.

Борьба ПТРК с активной защитой сделана со значительным опережением времени, поскольку сейчас активная защита существует лишь у двух танков мира — у нашего Т-14 «Армата» и у израильского «Меркава».

При этом конкуренты «Корнета» на рынке вооружения ожесточенно его критикуют. Однако за последней разработкой тульского КБ выстраивается очередь из желающих приобрести эффективное и недорогое средство борьбы с танками противника.

Итак FGM-148 или «Джевлин»

Данный комплекс имеет следующие преимущества:

— Ракету возможно наводить в при плохих погодных условиях, повышенной задымленности местности и ночью. Это является огромным преимуществом перед подобными комплексами 2-го поколения, которые не оснащены тепловым прицелом.
— Наведения ракеты производится без активной подсветки цели, что не демаскирует место запуска ракеты и не провоцирует срабатывание систем постановки дымовой завесы на бронетехнике.
— Как правило, ракета поражает бронетехнику в наименее защищенную верхнюю часть. Благодаря этому, остаточная кумулятивная струя имеет высокую поражающую мощность даже после пробивания брони.
— Ракета абсолютно не чувствительна к существующим на сегодняшний день средствам активной защиты, которые не контролируют верхнюю часть бронетехники.
— Ракете не реагирует на средства оптико-электронного подавления, так как система наведения не воспринимает модулированный сигнал, поскольку наводится на источник инфракрасного излучения дальней части спектра (двигатель, система отвода выхлопных газов).

И недостатки:

— ПТРК может поражать цели лишь в зоне в прямой видимости. А это ставит под сомнение его боеспособность на дистанции более 1 километра.
— Крайне нерационально использовать комплекс для стрельбы на дистанции до 0.5 километра, поскольку на таких дистанциях хорошо зарекомендовали себя гораздо более дешёвые и лёгкие ручные гранатометы. Однако, с поправкой на то, что ручные гранатометы могут эффективно уничтожать лишь цели с легкой броней.
— Стрелок не может повлиять на полёт ракеты после запуска. А когда цель имеет температуру, мало отличающуюся от температуры деталей рельефа, например, в пустынной местности, то ракета может потерять цель.
— Высокая цена. Стоимость пускового устройства приблизительно 125 тысяч долларов, а ракеты около 80 тысяч долларов.
— Перед запуском ракеты необходимо произвести охлаждение головки самонаведения, что совокупно со временем на захват цели составляет около 1 минуты.
— Специалисты по вооружению разных стран отмечают низкую эффективность подобных систем, поскольку попадание ракеты в башню танка не обеспечивается стопроцентное выведение его из строя.
— И последнее – из-за сложной траектории «Джавелин» не может применяться в городских условиях и в лесистой местности.

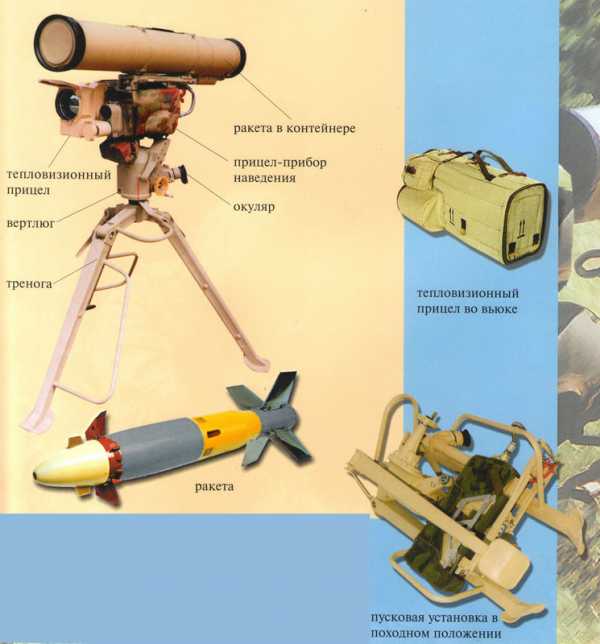

ПТРК «Корнет-Э»

Недостатки комплекса:

— Значительный вес пусковой установки и ракеты в ТПК – порядка 50 килограммов.
— ПТУР наводится на цель по лазерному лучу, что демаскирует позицию установки.
— Расчет установки состоит из двух человек.

Преимущества:

— Относительно низкая стоимость ракеты и пусковой установки – около 30 тысяч долларов США.
— Существует возможность корректировать полет на марше.
— Уверенное поражение целей на дальностях до 5.5 километра.
— Высокая бронепробиваемость – до 1200 миллиметров гомогенной брони, что позволяет поражать любой из существующих на сегодняшний день танков.

[источники]источники
http://interpolit.ru/blog/dzhavelin_protiv_korneta_kakoj_ptrk_strashnee_dlja_tankov/2016-11-22-7327
http://nnm.me/blogs/antiusa/dzhavelin-protiv-korneta-kakoy-ptrk-strashnee-dlya-tankov/
https://topwar.ru/13023-dzhavelin-kornet-i-spayk.html

Мы уже пытались обсудить и сравнить несколько видов вооружений. Вот например Сколько «Апачей» съест «Аллигатор», Атомный крейсер «Петр Великий» против системы «Иджис», Тигр или 34-ка ? или например кто победит Т-50 против F-35

masterok.livejournal.com

Что представляет собой американский противотанковый комплекс Javelin? | Справка | Вопрос-Ответ

Javelin (от англ. Javelin — «копьё») — американский переносной противотанковый ракетный комплекс (ПТРК). Предназначен для пехоты, разведчиков и боевых инженерных подразделений. Применяется для поражения бронетехники противника, дополнительная задача — уничтожение бункеров и низколетящих вертолётов или беспилотных летательных аппаратов.

Комплекс был разработан конструкторскими бюро Texas Instruments и Martin Marietta в июне 1989 года, на вооружение армии США был принят в 1996 году. Система также поставляется на экспорт, пусковые установки были закуплены Австралией, Великобританией, Ирландией, Новой Зеландией, Кореей, Литвой, Норвегией, Францией и другими странами.

Javelin успешно применялся в ходе войны в Ираке и других вооружённых конфликтов с участием США.

Из чего состоит противотанковый комплекс?

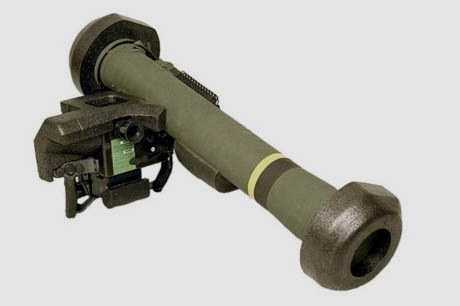

Система Javelin включает в себя многократно используемый командно-пусковой блок (КПБ) со встроенной системой самоконтроля и модульные ракеты в транспортно-пусковом контейнере.

КПБ содержит дневной и ночной прицелы, средства управления и индикаторы.

Ракета в транспортно-пусковом контейнере представляет собой герметичный транспортно-пусковой контейнер цилиндрической формы, блок энергоснабжения и охлаждения и саму ракету. Транспортно-пусковой контейнер применяется в качестве платформы запуска, а также контейнера для переноса ракеты. После пуска ракеты транспортно-пусковой контейнер отбрасывается. Также вместе с ним отбрасывается блок энергоснабжения и охлаждения, который является одноразовым элементом, действующим около 4 минут.

В чём особенности Javelin?

Javelin — это переносной комплекс, но мобильным он является только при пешем перемещении на небольшие дистанции. Комплекс может использоваться одним солдатом или расчётом до трёх военнослужащих. В течение двух минут оператор системы способен активировать до трёх ракет.

ПТРК отличается высоким уровнем поражения бронированных транспортных средств в широком диапазоне дальностей, однако он неэффективен для разрушения несущих стен. Javelin одинаково точен при поражении как статичных, так и движущихся целей. Наибольшая дальность стрельбы составляет 2000 метров. Однако, по сути, он может поражать цели только в прямой видимости, поэтому находящиеся на расстоянии более 1 км объекты уничтожить для него будет затруднительно.

Javelin способен вести атаку в двух режимах: сверху и прямо. Первый позволяет воздействовать на наименее защищённую верхнюю часть цели, а второй — на переднюю, заднюю или боковую части цели.

Благодаря мягкому запуску системы она способна вести огонь изнутри зданий и бункеров. При этом применение комплекса в городских условиях и лесу затрудняется из-за сложности траектории. Javelin может вести наблюдение днём и ночью, а также при неблагоприятных условиях погоды. В условиях ограниченной видимости используется прицел ночного видения (ПНВ): инфракрасная система, которая преобразует инфракрасное изображение цели в изображение в видимом для оператора спектре. Недостатком этого ПНВ является его время охлаждения: от 2.5 до 3.5 минуты.

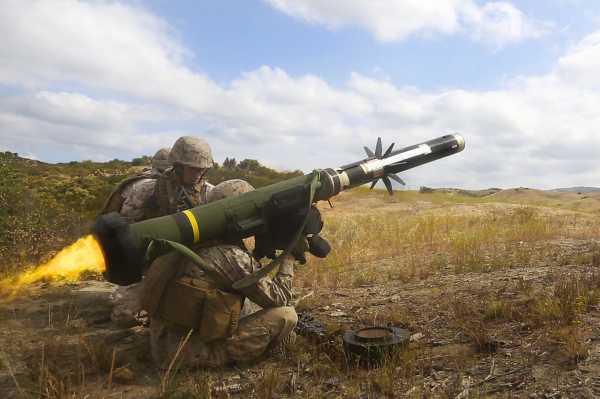

ПТРК Javelin. Фото: Commons.wikimedia.org

Ещё одна особенность Javelin — это наличие системы «выстрелил-забыл». Благодаря ей оператор может произвести выстрел и немедленно укрыться, чтобы сменить боевую позицию или перезарядить ПТРК. Наличие инфракрасной системы наведения позволяет ракете самостоятельно навестись на цель после осуществления запуска.

Среди минусов системы — невозможность повлиять на движение ракеты после пуска, а также потеря цели, если температура объекта отличается от температуры окружающей среды. Кроме того, у него высокая цена.

Тактико-технические характеристики

Вес: 22.5 кг
Максимальная эффективная дальность: 2500 м
Минимальная эффективная дальность: 150 м при использовании режима атаки сверху; 65 м при использовании режима атаки по прямой
Расчёт: 1-3 чел.
Время приведения в боевую готовность: менее 30 с
Время перезарядки: менее 20 с

Командно-пусковой блок M98A1

Вес: 6.42 кг (включая батарею, сумку для переноски и набор для чистки)
Длина: 49,9 см
Ширина: 34,8 см
Высота: 33,9 см
Кратность увеличения дневного прицела: 4
Кратность увеличения ночного прицела в режиме широкого сектора обзора (WFOV): 4

Ракета FGM-148 Block 1

Калибр: 127 мм
Масса: 10,128 кг
Длина: 108,27 см
Масса боевой части: 8,4 кг
Масса взрывчатого вещества в боевой части : 2,67 кг
Время полёта в режиме атаки сверху:
∙ при стрельбе на 1000 м: 4,6 с
∙ при стрельбе на 2000 м: 14,5 с
∙ при стрельбе на 2500 м: 19 с.

www.aif.ru

Ракетный комплекс Javelin: что это такое и как работает

Сегодня государственный департамент США одобрил поставку ракетных комплексов Javelin Украине и ракет к ним. Факты ICTV собрали всю необходимую информацию о ракетных комплексах и том, как они работают.

Что такое Javelin

Javelin – это переносной противотанковый ракетный комплекс, который работает по принципу выстрелил – забыл. То есть оператору не нужно сопровождать и корректировать полет ракеты, она сама будет лететь к цели. Расстояние поражения у современных моделей – около 4,7 км. Калибр – 127 мм.

Оружие предназначается для поражения бронетехники, укреплений и летательных объектов, которые перемещаются на низкой высоте и с небольшой скоростью, например, вертолетов или БПЛА.

Конструкция пусковой установки

Пусковая установка M98A1 Command Launch Unit является единственной составляющей комплекса для управления ракетой и предназначается для многоразового использования. Она состоит из корпуса, абсорберов ударов, рукояток, отсека для батареи, оптического прицела, теплового прицела, окуляра, сокета для соединения с оборудованием для обучения и сокета для подключения к ракете.

Оптический прицел представляет собой зрительную трубу с 4-кратным увеличением и полем обзора 4,80° х 6,40°. Он не требует питания. Также в оружии есть и тепловой прицел, который помогает работать в условиях плохой видимости.

Всего Javelin может работать в 4 режимах – выключен, дневной режим, ночной, тестирование. Когда оружие выключено, то оно не потребляет энергию и позволяет обозревать поле боя через прицел. В дневном режиме блок управления начинает потреблять ток с аккумулятора, однако тепловой прицел не работает, а ночной режим позволяет стрелку созерцать поле боя в инфракрасном диапазоне волн. В режиме тестирования включается программа самодиагностики.

Для использования установки достаточно одного человека.

Ракета Javelin состоит из отсеков наведения, среднего, боевой части, моторного отсека и приводов руля.

В отсеке наведения содержится головка самонаведения, которая служит для слежения и наведения на цель. Туда также встроен контактный взрыватель для боевой части.

Электронная система управления огнем служит предохранителем против случайной детонации боевой части и управления двигателями ракеты.

Боевая часть ракеты состоит из двух зарядов. Первый предназначен для защиты или для того, чтобы освободить путь для основного заряда. Если же у цели нет динамической защиты, то первый заряд действует на броню и усиливает суммарную силу оружия.

Принцип выстрелил – забыл удалось реализовать благодаря сочетанию тепловизионной системы наблюдения с системой отслеживания цели и управления. Тепловой прицел используется для поиска и идентификации цели, а затем с помощью тепловизионной системы ракеты стрелок наводит ее на захваченную цель.

Javelin можно задавать режимы атаки сверху и прямо. Благодаря этому ракеты могут попадать в крышу бронетехники, которая менее защищена.

Преимущества и недостатки

Среди преимуществ ракетного комплекса, можно выделить следующие.

Наведение возможно при сложных метеоусловиях, в темноте и при значительной задымленности.
Система наведения ракеты не имеет никакой активной подсветки цели.
Поражение происходит в наименее защищенную часть бронетехники.
Ракете трудно противодействовать средствами оптико-электронной защиты потому, что ее система наведения не воспринимает модулированный сигнал, но наводится на источник инфракрасного излучения.
Одним из самых больших недостатков Javelin можно назвать большую цену ракет (около $100 тыс. за штуку) и пусковых установок (около $130 тыс.). Однако из-за их эффективности ими интересуются во многих странах мира. Украина должна получить оружие бесплатно.

Из-за большой массы комплекса (22,3 кг) его перенос на большие расстояния усложняется, а габариты препятствуют движению в густом лесу или зарослях.

Сейчас Javelin стоит на вооружении следующих стран:

Австралия – 92 ПУ
Бахрейн – 13 ПУ
Ботсвана
Великобритания
Ирландия
Республика Корея
Катар
Иордания – 162 ПУ
Литва – 40 ПУ
Новая Зеландия – 24 ПУ
Норвегия – 100 ПУ
ОАЭ
Оман – 30 ПУ
Перу
США – 7100 ПУ
Китайская Республика – 360 ПУ
Франция – 76 ПУ
Чехия – 3 ПУ
Эстония – 80 ПУ
Грузия – 72 ПУ
Украина получит 37 пусковых установок и 210 ракет.

Аналоги в Украине

Некоторые эксперты ставят украинские ПТРК Корсар и Стугна-П в один ряд с Javelin.

Стугна-П разработана ГП ГосККБ Луч и предназначена для поражения танков и других бронированных целей, в том числе и тех, которые оснащены динамической защитой. Также может поражать зависшие вертолеты.

Обычная версия оружия состоит из установленной на треноге пусковой установки, контейнера для ракет, прибора наведения и пульта дистанционного управления.

Дальность стрельбы Стугны-П – от 100 до 5 тыс. метров. Вес ракетной установки составляет 15 кг. Калибр – 130 мм.

Корсар разработан ГП ГосККБ Луч и оснащен полуавтоматической системой наведения по лазерному лучу. Он также может поражать бронированные цели с динамической защитой.

В ПТРК используются ракеты Р-3, с помощью оптического и инфракрасного прицелов можно вести стрельбу в сложных погодных условиях.

Дальность стрельбы ракетной установки – от 100 до 2,5 тыс. метров. Вес комплекса составляет 18 кг. Калибр – 107 мм.

https://fakty.ictv.ua/ru/ukraine/20180302-raketnyj-kompleks-javelin-shho-tse-take-ta-yak-pratsyuye/

pulstime.com

Javelin (ПЗРК) — это… Что такое Javelin (ПЗРК)?

У этого термина существуют и другие значения, см. Javelin.

Джавелин (англ. Javelin, [’dʒævlɪn] — Дротик, первоначальное обозначение «Blowpipe Мк2»)— британский переносной зенитно-ракетный комплекс, предназначенный для поражения вертолётов, самолётов противника и других средств воздушного нападения, совершающих полёты на малых и предельно малых высотах. Может быть использован для уничтожения наземных целей на дальностях до 3 километров.

Разработан на базе ПЗРК «Блоупайп», однако для наведения ракеты на цель, в отличие от своего предшественника, использует систему управления построенную по принципу командного, полуавтоматического наведения по линии визирования (англ. SACLOS). Также, оснащён более мощной боевой частью и маршевым двигателем обеспечивающим увеличенную дальность действия. Новое прицельное устройство существенно упростило работу наводчика (за счёт более совершенной системы наведения, воплотившей достижения своего времени в области микропроцессорной техники обработки видеоинформации). Прицельное устройство «Javelin» спроектировано с учётом возможности применения на ПЗРК «Блоупайп». Существенно снижены по сравнению с системой «Блоупайп» затраты времени по тренировке личного состава.

История создания

Система ПВО ближнего действия Javelin разрабатывалась компанией Thales Air Defence (англ. Thales Air Defence) по контракту с британским министерством обороны, начиная с 1979 года, в качестве преемника ПЗРК «Blowpipe» и на его базе. Данные по ней были впервые обнародованы в сентябре 1983 года, когда предварительные стрельбовые испытания, были уже завершены.

Изготовление первой партии «Джавелина» было завершено в 1984 году. В июне 1984 года Shorts Missile Systems (прежнее наименование Thales Air Defence) объявила о получении от МО Великобритании второго контракта на производство систем «Javelin» на сумму в £35 млн, что, увеличило сумму «домашних» и экспортных заказов ПЗРК до 120 миллионов фунтов стерлингов. В середине того же года описываемый комплекс был отобран ВМС для обеспечения ПВО морских судов от нападений с воздуха, типа «камикадзе», в частности действующих на Ближнем Востоке. А в январе 1985 года Shorts Missile Systems получила третий контракт на изготовление ПЗРК на 25 млн фунтов стерлингов, в результате чего сумма контрактов на поставку «Javelin» достигла £160 миллионов.

В 1986 году, во время выставки оборудования британской армии, производителем были продемонстрированы системы «Blowpipe», «Javelin» и «Starstreak».

К середине 1993 года, «Javelin» был заменен на ПЗРК «Starburst» как основной и резервный комплекс. Оставшиеся «Джавелин» были зарезервированы для подготовки личного состава подразделений. Производство ракет «Javelin» было завершено.[1]

Конструкция

Модификации

Lightweight Multiple Launcher (LML)

LML (англ. Lightweight Multiple Launcher, буквально Облегчённая многоствольная пусковая установка) разработана, чтобы обеспечить ПЗРК «Javelin» возможность обстрела нескольких целей. Система LML использует три стандартных ТПК ракет «Javelin» и стандартный наплечный прицельный блок, в качестве подсоединяемого оборудования.

В свободном состоянии, опорная труба поддерживается в вертикальном положении опорами треножника, вращающимися в эксцентричной опорной втулке. Винтовые домкраты расположены между вершиной втулки и опорами треножника и используются для регулирования высоты установки ПУ. При развертывании в окопе, опорная втулка может быть частично опущена по опорной трубе и затем, закреплена на соответствующей высоте. При этом, одна из опор треножника свисает вертикально, а другие опоры используются для обеспечения боковой поддержки ПУ.

Для развёртывания LML, станок-тренога устанавливается разворачиванием опор и смещением опорной втулки в нижнюю часть опорной трубы, с последующим закреплением в этом положении. После чего, головная часть LML устанавливается на шарнир в верхней части станка-треноги, штанга прицела переводится из походного положения в рабочее. После установки прицельного устройства, на пяту штанги прицела и загрузки трёх ракет в рабочее положение, LML готова к действию.

Lightweight Multiple Launcher (Vehicle) (LML(V))

Пусковая установка LML(V) проектировалась для защиты лётных полей и других важных сооружений и маршрутов снабжения от низковысотных воздушных атак[2] и предназначена для установки на многие виды бронетранспортеров, в частности устанавливалась на бронеавтомобиль ПВО Шорленд S53 (англ. Shorland armoured car) (модификации патрульного бронеавтомобиля Shorland S-52, на полноприводном шасси Defender 110). Также может быть установлена на небронированные транспортные средства, такие как HMMWV вооружённых сил США.

Погон пусковой установки размещается над отверстием штатного люка и оснащён собственной, интегрированной в конструкцию, крышкой люка. На погоне имеется штифт для крепления автомобильного варианта шарнира горизонтальной наводки. Поворот ПУ по отношению к погону может составлять ± 40º. Шесть ракет ПЗРК «Javelin» или «Blowpipe» в ТПК хранятся в стойках по обе стороны задней части бронеавтомобиля S53, прицельный узел во время транспортирования находится между стойками хранения ракет.

Погон LML(V) оснащён рукояткой и фрикционным тормозом, позволяющим наводчику поворачивать ПУ, наводя её на азимут цели, а затем сопровождать цель.

Lightweight Multiple Launcher (Naval) (LML(N))

По данным Jane’s Land-Based Air Defence 2003-2004. — Jane’s Information Group, 2003. — ISBN 9780710625519:

  • Длина ракеты: 1,39 м
  • Диаметр ракеты: 0,076 м
  • Размах крыльев: 0,275 м
  • Масса:
    • прицельного блока: 8,9 кг
    • ракеты в ТПК: 15,4 кг
    • ракеты: 12,7 кг
    • боевой части: 2,74 кг
    • взрывчатого вещества: 0,6 кг
    • ракеты в контейнере для полевых условий: 19 кг
    • ракеты в транспортном контейнере: 43 кг
    • ПУ LML: 32 кг
    • ПУ LML с 3 ракетами: 77 кг
  • Двигательная установка: 2-хступенчатый РДТТ
  • Максимальная скорость ракеты: 435 м/с
  • Эффективная дальность стрельбы:
    • против реактивных ЛА: 300-4500 м
    • против вертолётов: 300-5500 м
  • Эффективная высота поражаемых целей: 10-3000 м
  • Система управления: радиокомандная, полуавтоматическая по линии визирования
  • Монокулярный прицел:
    • поле зрения: 160 тысячных (~10°)
    • увеличение при: 6х
  • Телевизионная камера:
    • широкое поле зрения: 230×180 тысячных (~14×11°)
    • узкое поле зрения: 36×36 тысячных (~2×2°)
  • Боевая часть: осколочная
    • Взрыватель: контактный и дистанционный
  • Электропитание:

Эксплуатанты

Боевое применение

По некоторым данным, ПЗРК «Джавелин» применялись моджахедами против советских войск в Афганской войне.

Оценка проекта

По мнению представителей Thales Air Defence использование в ПЗРК «Javelin» радиокомандной системы наведения дает этой системе ряд преимуществ перед аналогичными, более распространёнными ПЗРК с ИКГСН. Основными из них считаются : нечувствительность к помехам создаваемым средствами инфракрасного противодействия[1], возможность уверенного обстрела целей на встречных курсах и возможность борьбы с целями, имеющими различные типы двигателей.

Минусы радиокомандной, оптической системы наведения: подверженность радиоканала управления помехам средств радиоэлектронного противодействия и зависимость точности наведения от наличия помех в оптическом диапазоне (дым, туман, осадки и др.).

По данным производителей, эффективность системы ближней ПВО «Javelin» показанная во время лагерных сборов британской армии по проведению учебных боевых стрельб, была такова, что проведение как минимум одного из сборов пришлось отложить из-за отсутствия мишеней, уничтоженых предыдущими тренирующимися подразделениями. Один из наводчиков 10-ой батареи ПВО (Ассайе) имел в 1985 году 100 % коэффициент попадания, когда было поражено 8 мишеней типа «Skeet» из 8 запущенных.[1]

Примечания

  1. ↑ 1 2 3 4 5 6 7 8 9 10 James C. O’Halloran, Christopher F. Foss Jane’s Land-Based Air Defence 2003-2004. — Jane’s Information Group, 2003. — ISBN 9780710625519
  2. ↑ Shorland S53  (англ.). Сайт «Army Guide». Архивировано из первоисточника 15 марта 2012. Проверено 8 сентября 2010.
  3. ↑ The Military Balance 2010. — P. 296.
  4. ↑ Зенитные ракетные комплексы / Сост. Н. Я. Василин, А. Л. Гуринович. — Минск: ООО «Попурри», 2002. — С. 50. — ISBN 985-438-681-3
  5. ↑ The Military Balance 2010. — P. 276.
  6. ↑ The Military Balance 2010. — P. 267.
  7. ↑ The Military Balance 2010. — P. 94.
  8. ↑ The Military Balance 2010. — P. 73.
  9. ↑ The Military Balance 2010. — P. 414.

Литература

  • James C. O’Halloran, Christopher F. Foss Jane’s Land-Based Air Defence 2003-2004. — 16th edition. — Jane’s Information Group, 2003. — 422 p. — ISBN 9780710625519
  • Зенитные ракетные комплексы / Сост. Н. Я. Василин, А. Л. Гуринович. — Минск: ООО «Попурри», 2002. — 464 с. — 11 000 экз. — ISBN 985-438-681-3

Ссылки

Медия

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
