ПП-91 Кедр Пистолет-пулемет, Технические Характеристики ТТХ Автомата, Дальность и Скорострельность Оружия

ПП-91 «Кедр» — это российский пистолет-пулемет, созданный в начале 90-х годов по заказу российского МВД на базе более ранних, еще советских наработок. Основой для «Кедра» стала конструкция пистолета-пулемета ПП-71 авторства талантливого оружейника Е. Ф. Драгунова (создатель знаменитой снайперской винтовки СВД). Его инициалы зашифрованы в названии оружия – «Конструкция Евгения Драгунова».

Пистолет-пулемёт ПП-91 «Кедр» использует стандартный патрон калибра 9×18 мм ПМ. Емкость коробчатого магазина – двадцать или тридцать патронов.

Этот пистолет-пулемет обладает отличными тактико-техническими характеристиками, что обеспечило ему высокую популярность среди профессионалов. Сегодня ПП-91 находится на вооружении практически всех российских силовых ведомств: МВД РФ, ФСКН, ФСИН, ФСНП, ведомственной охраны и фельдъегерской службы. «Кедр» с удовольствием используют инкассаторы.

Серийное производство этого оружия налажено на Златоустовском машиностроительном заводе. Существует несколько его модификаций.

История создания ПП-91 «Кедр»

Еще в начале 70-х годов прошлого века по заказу советского министерства обороны проводились работы по созданию оружия спецназначения. Эта программа получила кодовое название «Букет». Именно в ее рамках велись работы по разработке пистолетов-пулеметов под патрон калибра 9×18 ПМ.

Однако программа закончилась ничем – ни один из разработанных образцов так и не был принят на вооружение.

В начале 90-х годов наработками в области создания новых пистолетов-пулеметов заинтересовалось МВД РФ. На тот момент сотрудники этого ведомства имели в своем распоряжении только пистолеты ПМ и укороченные модификации АК.

Внимание заказчиков привлек пистолет-пулемет ПП-71, разработкой которого занимался Евгений Драгунов. Оружие начали дорабатывать на Ижевском механическом заводе, руководил доводкой старший сын прославленного оружейника. Результатом работ стало появление «Кедра», опытные образцы которого были изготовлены в 1992 году. В следующем году пистолет-пулемет ПП-91 «Кедр» начал производиться серийно.

Первоначально «Кедр» был разработан под патрон 9×18 ПМ, однако уже в 1994 году конструкторы создали пистолет-пулемет «Клин» под более мощный патрон 9×18 мм ПММ. Это оружие впервые было продемонстрировано широкой общественности на оружейной выставке в апреле 1994 года. ПП-9 «Клин» серийно выпускался в период с 1996 по 2002 года для нужд российского МВД.

Внешне и по своей конструкции «Кедр» и «Клин» практически не отличаются, применение более мощного боеприпаса 9×18 мм ПММ улучшило баллистику оружия, но не привело к достаточному увеличению дальности стрельбы. Вскоре патрон 9×18 мм ПММ был снят с вооружения и заменен на стандартный 9×19 мм.

Устройство пистолета-пулемета ПП-91 «Кедр»

«Кедр» имеет очень простую и технологичную конструкцию. Работа автоматики оружия основывается на отдаче свободного затвора. «Кедр» способен вести как автоматический, так и одиночный огонь. Питание производится из коробчатого магазина.

ПП-91 состоит из ствола со ствольной коробкой, ее крышки, прицельных приспособлений, ударно-спускового механизма, плечевого упора, затвора и возвратного механизма и коробчатого магазина. Флажковый предохранитель находится с правой стороны над спусковым крючком. В положении «предохранитель» флажок заходит за край пусковой скобы, так что определить, когда оружие не готово к использованию, можно на ощупь.

Ствольная коробка имеет прямоугольную форму, к ней жестко крепится ствол, пистолетная рукоять, приемник магазина и приклад. Мушка и целик открытого типа. Мушка установлена на стволе у переднего края ствольной коробки, целик расположен около крепления плечевого упора. ПП-91 рассчитан на дальность стрельбы до 50 метров, но наиболее эффективен огонь на дистанции в 25 метров.

Выстрел производится с переднего положения затвора, после пороховые газы перемещают его в заднее положение. При этом происходит экстракция стреляной гильзы, взведение курка и сжатие возвратной пружины. Она толкает затвор вперед, при этом из магазина досылается очередной патрон и запирается канал ствола.

Магазин ПП-91 может иметь емкость двадцать или тридцать патронов. Приемник обеспечивает хорошую фиксацию магазина.

Пистолетная рукоять ПП-91 выполнена из ударостойкого пластика. Приклад пистолета-пулемета складывает вперед и вверх. Его защелка находится в затыльнике. При складывании приклада целик поворачивается. При откинутом упоре стрельба ведется с диоптрическим целиком, а при сложенном – с открытым.

Преимущества и недостатки ПП-91 «Кедр»

Среди очевидных преимуществ ПП-91 можно отметить компактность, небольшой вес и продуманную форму этого оружия. Он прекрасно подходит для скрытого ношения, заметить его под одеждой непросто.

Следует также отметить прекрасную эргономику ПП-91. Он хорошо сбалансирован, имеет удобную рукоять и откидной плечевой упор. Это оружие можно использовать для ведения одиночного и автоматического огня, на «Кедр» можно установить фонарь, лазерный целеуказатель и глушитель.

Стрельба с закрытого затвора значительно повышает кучность и меткость. Откидной приклад повышает устойчивость пистолета-пулемета.

Об окончании боеприпасов в магазине стрелок узнает по положению затвора, что также весьма удобно. Преимуществом «Кедра» эксперты называют и наличие затворной задержки вместо передергивания затвора. Достаточно удобными являются и прицельные приспособления оружия. Также следует отметить удачную конструкцию предохранителя и фиксатора магазина.

К недостаткам ПП-91 можно отнести высокую скорострельность, что приводит к большому расходу боеприпасов и рассеиванию при стрельбе. Есть нарекания и на малую мощность патрона 9×18 ПМ, который использует пистолет-пулемет. Ствол при стрельбе может обжечь руки бойца. Глушитель нарушает балансировку оружия, к тому же лязг затвора при стрельбе демаскирует бойца.

Поступали нарекания и на конструкцию магазина: магазины одного пистолета-пулемета могут не подходить другому.

Характеристики ТТХ ПП-91 «Кедр»

Ниже указаны основные характеристики ПП-91.

Калибр9 мм
Боеприпас9х18 ПМ
Длина оружия (со сложен. / разл. прикладом), мм310 / 540
Длина ствола, мм120
Масса, кг1,4
Скорострельность, выстрелов/минуту800-1000
Прицельная дальность стрельбы, м100
Нач. скорость пули, м/с310
Емкость магазина, патронов20 / 30

militaryarms.ru

«Кедр» ПП-91 — Конструкция Евгения Драгунова » Военное обозрение

Пистолет-пулемёт «Кедр» был разработан для армии ещё в 70-е гг. прошлого века прославленным оружейником Евгением Драгуновым, а востребован оказался спустя два десятилетия подразделениями МВД.


В начале 1990-х гг. Министерство внутренних дел. желавшее получить оружие, заполняющее нишу между пистолетом ПМ и укороченным автоматом АКС 74V, выдало заказ на разработку малых пистолетов-пулемётов Оружейные КБ обратились к опытным п исто пета м- пулемётам, разработанным по заказу Министерства обороны в начале 1970-х гг. Среди таковых была и конструкция Е.Ф. Драгунова. воплощённая затем в двух образцах — ПП-91 -Кедр-(Конструкция Евгения Драгунова) и ПП-9 -Клин-. Их доработкой и доводкой на Ижевском механическом заводе («Ижмех») руководил старший сын Е.Ф. Драгунова — М.Е. Драгунов. «Клин- в 1994 г. поступил на вооружение МВД. Производство пистолетов-пулеметов осуществлялось на Златоустовском машиностроительном заводе (ЗМЗ).

Пистолеты-пулеметы внешне практически не отличаются друг от друга и построены по модульной схеме. Автоматика действует на основе отдачи свободного затвора. -Кедр» рассчитан под патрон 9×18 ПМ, -Клин» — под 9×18 ПММ с возможностью использовать и 9×18 ПМ. Как и в пистолете ПММ, в «Клине- винтовые канавки на стенках патронника задерживают отпирание. Рукоятка затвора расположена слева, что должно ускорить приведение оружия в боевую готовность.

Ударный механизм — курковый, с «завалом- курка и выстрелом с переднего шептала. Справа над спусковой скобой расположен флажковый переводчик-предохранитель, задающий режимы одиночного {среднее положение)

и непрерывного (верхнее положение) огня. В положении -предохранитель» он блокирует спусковой крючок и затвор, при этом флажок -выглядывает» внутрь спусковой скобы. Ударно-спусковой механизм собран в отдельном корпусе, вставляемом внутрь затворной (ствольной) коробки и легко извлекаемый при разборке: приём, заимствованный у пистолета ТТ и облегчающий разборку и сборку оружия

Пистолет-пулемёт снабжён ппастмассовой пистолетной рукояткой, складывающимся вперед-вверх лёгким металлическим прикладом Прицельные приспособления включают регулируемую мушку с ограждением и прицел с перекидным L-образным целиком с прорезью на одном плече и диоптром на другом. При раскладывании приклада целик поворачивается, так что при сложенном прикладе стрельба ведётся с открытым прицелом, а при откинутом — с диоптрическим, обеспечивающим более точную наводку.

Питание — из прямых коробчатых металлических магазинов с шахмтным расположением патронов. Горловина, в которую вставляется магазин, повышает надёжность системы питания, а также служит для удержания оружия второй рукой. Кнопочная защелка магазина и останов затвора, отпускающий затвор после вставления снаряжённого магазина, способствуют быстроте перезаряжания При стрельбе штатными патронами из -Клина- одиночными выстрелами с откинутым прикладом с упора на дальности 25 м пули укладываются в круг радиусом 68 мм, очередями — около 300 мм.

topwar.ru

ПП-91 Кедр пистолет-пулемет — характеристики, фото, ттх

Пистолет-пулемет ПП-91 Кедр / ПП-9 Клин (Россия)

Пистолет-пулемет ПП-91 Кедр

Пистолет-пулемет ПП-91 Кедр

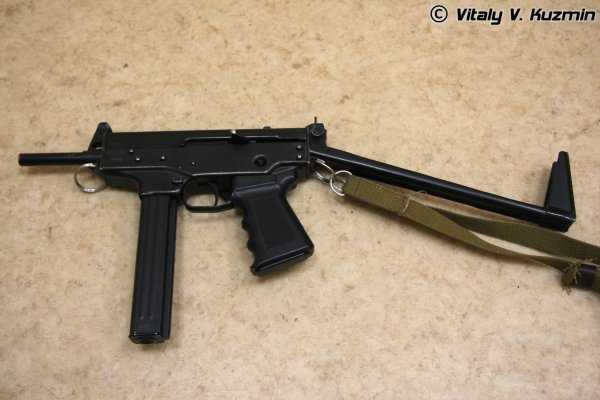

ПП-91 Кедр с разложенным прикладом

Пистолет-пулемет ПП-9 Клин

Пистолет-пулемет ПП-91 «Кедр» (Конструкция Евгения Драгунова) создан на основе ПП-71, разработанного также Драгуновым в 1970-е гг. с целью поставки на вооружение Советской Армии. ПП-91 «Кедр» спроектирован в начале 1990-х гг. по заказу МВД. Первые предсерийне образцы в количестве 40 штук были изготовлены в 1992 г. на Ижевском механическом заводе, однако серийное производство передали Златоустовскому машиностроительному заводу. ПП-91 «Кедр» для стрельбы использует патроны 9×18 ПМ. Пистолеты-пулеметы «Кедр» в настоящее время состоят на вооружении практически во всех правоохранительных структурах России, включая подразделения специального назначения МВД РФ, ФСИН и ФСКН, а также фельдъегерскую службу, инкассаторов и ведомственную охрану.

В 1994 году, в связи с разработкой более мощного патрона 9х18 ПММ и пистолета ПММ, на основе ПП-91 был создан пистолет-пулемет «Клин» под новый патрон. Темп стрельбы пришлось снизить из-за увеличенной силы отдачи, что было достигнуто увеличением массы затвора и винтовыми канавками на внутренней поверхности патронника, увеличивающими сопротивление трением при движении гильзы назад за счет ее расширения, но не приводя при этом к разрыву, что обеспечивает торможение отката затвора. Темп стрельбы пистолета-пулемета «Клина» составляет около 1000 выстр./мин. Ресурс «Клина» крайне мал — всего лишь 5000 выстрелов. Кучность стрельбы одиночными выстрелами на дистанции 25 м составляет 58 мм, а на дистанции 150 м — 393 мм. Приемы разборки, сборки и обслуживания идентичны пистолету-пулемету «Кедр».

Пистолет-пулемет «Клин» выпускался опытной партией в 1994 году на производственном объединении «Златоустовский машиностроительный завод». Но вскоре от патрона 9×18 ПММ отказались в виду опасности его использования в старом оружии, а кроме того, по причине введения калибра 9×19. В результате на вооружении решено было оставить ПП-91 «Кедр». На основе конструкции пистолета-пулемета ПП-91 был создан «служебный карабин» ПКСК частных охранных структур, который отличается использованием патронов 9х17 и магазинами емкостью 10 патронов, что продиктовано особенностями законодательства. На базе «Кедра» выпускалось также оружие самообороны — травматический пистолет ПДТ-9Т «Есаул» под патроны травматического действия с резиновой пулей. Для скрытого ношения предусмотрена подвеска, позволяющая носить пистолет-пулемет под верхней одеждой, не привлекая внимания окружающих. Подвеска обеспечивает надежную фиксацию оружия и практически мгновенное его извлечение. Глушитель для ПП-91 состоит из расширительной камеры и соединенной с ней насадкой с диафрагмами внутри. Конструкция глушителя схожа с ПБС к пистолету АБП.

Пистолеты-пулеметы «Кедр» и «Клин» представляют собой практически идентичные по конструкции образцы. Автоматика этого оружия работает по схеме использования отдачи со свободным затвором. Стрельба ведется с закрытого затвора, что было сделано для повышения точности стрельбы. Ударно-спусковой механизм куркового типа, допускает ведение огня одиночными выстрелами и очередями. Пистолет-пулемет «Кедр» оснащен затворной задержкой. Переводчик-предохранитель размещается на правой стороне ствольной коробки. При включении предохранителя он блокирует спусковой крючок и затвор. Оружие оснащено складным вверх металлическим прикладом. Пистолет-пулемет может быть укомплектован глушителем и лазерным целеуказателем. Прицельные приспособления состоят из мушки, защищенной намушником, и простейшего перекидного целика с прорезью и диоптром. Пистолеты-пулеметы «Кедр» имеют хорошую кучность стрельбы, как при стрельбе одиночными выстрелами, так и при стрельбе очередями. Питание оружия патронами осуществляется из коробчатых магазинов емкостью 20 или 30 патронов.

К преимуществам пистолета-пулемета «Кедр» относятся:

— Небольшие габариты и масса, благодаря чему возможно скрытое ношение под верхней одеждой.

— Наличие затворной задержки, сигнализирующей стрелку о необходимости смены магазина по израсходовании всех патронов.

— Курковый ударно-спусковой механизм при стрельбе с закрытого затвора позволяют вести прицельный огонь с высокой точностью и кучностью.

— Имеется возможность установки и использования лазерного целеуказателя или тактического фонаря.

— Возможность открыть огонь сразу после досылания патрона в патронник, благодаря расположению рукоятки взведения затвора на левой стороне.

— Возможность ведения стрельбы при удержании оружия одной рукой за счет удобной рукоятки и хорошего баланса.

— Простота и легкость в обращении и уходе за оружием.

К недостаткам пистолета-пулемета «Кедр» относятся:

— Затыльник приклада недостаточно плотно располагается в выеме плеча стрелка, что приводит к смещению оружия во время стрельбы очередью.

— Невысокая дульная энергия порядка 295 Дж из-за использования достаточно слабого патрона 9×18 ПМ.

— Не защищенный кожухом ствол при длительной стрельбе очередями может обжечь руки стрелка.

— Быстрый расход патронов при стрельбе очередью по причине высокого темпа стрельбы.

— В комплект пистолета-пулемета включены лишь два магазина.

Модификации ПП-91:

— пистолет-пулемёт ПП-91-01 «Кедр-Б» под патрон 9×18 мм ПМ (с интегрированным глушителем)

— пистолет-пулемёт ПП-9 «Клин» под патрон 9×18 мм ПММ, выпускался в 1996—2002 гг. для МВД РФ. Отличается улучшенной баллистикой (вследствие более мощного патрона), увеличенной массой затвора и наличием винтовых канавок в патроннике.

— пистолет-пулемёт ПП-919 «КЕДР-2» — разработан в 1994—1996 гг. под патрон 9×19 мм Parabellum для Федеральной службы налоговой полиции (изготовлено 3 шт.).

— «пистолет-карабин» ПКСК-10 — самозарядная версия под патрон 9×17 мм К, разработанная для частных охранных структур, с 10-зарядным магазином. Выпускается небольшими партиями с апреля 1998 года.

— карабин КМО-9 «Корсак» — опытный образец, самозарядная версия с удлиненным стволом под патрон 9х21 мм, разработан в качестве гражданского спортивно-тренировочного и охотничьего оружия.

— травматический пистолет ПСТ «Капрал» — самозарядная версия для частных охранных структур под патрон 10×23 мм Т, с 10-зарядным магазином.

— травматический пистолет ПДТ-9Т «Есаул» — самозарядная версия под патрон 9 мм Р.А., с 10-зарядным магазином (выпускается с 2005 г.).

— травматический пистолет ПДТ-13Т «Есаул-3» — самозарядная версия под патрон .45 Rubber, с 10-зарядным магазином (разработан в 2009 г.)

Личное мнение сотрудника специального подразделения МВД, имеющего большой боевой опыт работы в «горячих точках» по ПП-91:

— Компактное оружие.
— Идеальное для близких контактов (Позволяет выпустить 30 пуль с темпом 1000 выстрелов в минуту).
— Предлагался заводом-изготовителем в комплектации с ПБС, компенсатором или лазерным целеуказателем.
— Вариант с ПБС — самый предпочтительный, учитывая небольшие размеры ПП.
— Я устанавливал на него ПБС от АПБ (ПП-93).Он фиксировался от смещения сложенным плечевым упором и исправно исполнял свои функции.

— Прицельные приспособления — диоптр и целик позволяют удобно произвести прицеливание при любых положениях плечевого упора.
— Быстро разбалтывающийся плечевой упор.
— Магазины одних могут не подойти к другим — не фиксируются.
— Органы управления расположены удачно — предохранитель легко выключается указательным пальцем правой руки. Фиксатор магазина легко нажимается большим пальцем поддерживающей руки, а левша легко управляется указательным пальцем стреляющей руки.
— С магазином на двадцать патронов и сложенным прикладом представляет собой этакий штурмовой пистолет, эрзац-АПС, за неимением которого снайперы и пулеметчики использовали «Кедр» вместо пистолетов в качестве оружия самообороны.

KardeN

Технические характеристики Кедр

Калибр: 9×18 (9mm Makarov)

Длина оружия: 540/305 мм

Длина ствола: 120 мм

Масса без патронов: 1,4 кг.

Темп стрельбы: 1000 выстр./мин

Емкость магазина: 20 или 30 патронов

Технические характеристики Клин

Калибр: 9×18 ПММ

Длина оружия: 490/255 мм

Длина ствола: 120 мм

Масса без патронов: 1,4 кг.

Темп стрельбы: 1200 выстр./мин

Емкость магазина: 20 или 30 патронов

Пистолеты-пулеметы

www.armoury-online.ru

Кедр против ОПГ: пистолет-пулемет особого назначения

«Верхом на Чёрной Акуле»

Прогресс не стоит на месте. В случае с возрастающей террористической угрозой отечественный оружейный прогресс не просто не стоял на месте, он, в прямом смысле слова, летел вперёд. Несмотря на технический прогресс, выражение «Всё новое — хорошо переработанное старое» не теряло силы. В середине 90-х годов, когда тема пистолетов-пулеметов, способных применяться практически в любых войсках, окончательно вошла в моду, на Ковровском механическом заводе представили АЕК-919 конструкции Павла Судаева, Михаила Тарасова и Станислава Кошкарова — того самого Кошкарова, создавшего легендарный автомат АЕК-971 со сбалансированной автоматикой.

Правда, создавать «с новья» пистолет-пулемет не решились. Взяли за основу австрийский ПП компании «Штайер» модели Mpi-69. Такое решение впоследствии нашло целый ряд положительных отзывов, ведь время, которое разработчики потратили на создание своего варианта, сокращалось практически вдвое.

Член Союза Ветеранов Спецназа Алексей Симоненко в интервью «Звезде» рассказал о боевом крещении нового пистолета-пулемета: «Когда первую и еще «сырую» партию «Каштанов» доработали и поставили на поток, для него сразу же нашлась работенка в период Первой Чеченской. Им тогда вооружались спецназовцы и первые сто, или чуть больше, единиц как раз пришли в наши руки. При зачистке здания, лично мне трудно было представить более удобное оружие. Честно. Я вот так, навскидку, даже и прикинуть не могу, как бы мы действовали с обычными автоматами Калашникова. Несмотря на то, что патрон был пистолетный, в «коридорной» перестрелке ему не было равных. Если обычный автомат еще нужно было секунду-полторы вскинуть и прицелиться, то с «Каштана» мы эффективно работали в коридорах и вообще в зданиях на дистанциях до 80-100 метров. Замени нам кто-нибудь эти машины на обычные, мы, наверное, там все и остались бы. Крайне удобная вещь получилась», — заявил эксперт.

Боевая работа «Каштана» на Первой Чеченской кампании и спецназовской «оружейке» не заканчивается. Скорее, начинается. С 2000 по 2001 год, когда ситуация в Чечне особенно обострилась, для боевой работы в горные районы была направлена БУГ — боевая ударная группа в составе двух вертолётов Ка-50 «Чёрная акула» и трёх вертолётов сопровождения. Летчики, которым предстояло выполнять боевые задачи, настояли, чтобы в качестве личного оружия для обороны «в случае чего» было что-нибудь, имеющее автоматический режим стрельбы и малый вес.

«Каштан», с его огневыми характеристиками и магазином на 30 патронов, идеально вписался в пожелания летчиков. Однако, применять его в бою российским летчикам, слава Богу, не доводилось. Уникальный малогабаритный пистолет-пулемет получил титул оружия, которое в прямом смысле слова, могло применяться и в воздухе, и на земле.

Однако, особенную службу «Каштан» сослужил бойцам спецназа, работающим в самой гуще боя — при штурме зданий, захваченных боевиками. В беседах, бойцы признаются, что «Каштан» с глушителем, зачастую помогает сократить время операция на несколько часов, а то и вовсе завершить её в мгновение ока.

fishki.net

ПП «Кедр»: фото, устройство, ТТХ

В семидесятых годах минувшего столетия оборонная промышленность СССР приступила к разработке и созданию малогабаритного автоматического стрелкового оружия. Общий процесс получил кодовое название «Букет». Преимущественно модели должны были занять нишу между «макаровым» и АКСУ, используемыми в подразделениях МВД. Самым практичным проектом стал ПП «Кедр», название которого происходит не только от наименования дерева, но и сочетает в себе инициалы основного разработчика (конструкция Евгения Драгунова). Рассмотрим характеристики и особенности этого оружия.

Производство

Выпуск и совершенствование рассматриваемой модели осуществлялись на Ижевском комбинате, который выпустил более половины всего отечественного оружия. Стоит отметить, что опытные партии ПП «Кедр» вышли всего в количестве сорока экземпляров. Модификация была протестирована, признана и принята на вооружение. Дальнейшим серийным производством занимался Златоустовский механический завод.

Данная модель использует патроны, характерные для пистолета Макарова, калибром 9 х 18 миллиметров. Оружие применяется в подразделениях МВД, ФСИН, ведомственной охраны и прочих государственных служб.

Особенности эксплуатации

ПП «Кедр» может выстреливать одиночными залпами или очередями по 2-3 заряда. Средняя скорострельность оружия составляет порядка 45 выстрелов в минуту. Откидывающийся приклад из металла позволяет увеличить точность при упоре его в плечо.

Прицельная мушка регулируется, может агрегировать с диоптрическим и стандартным целиком. Это позволяет ускорить и улучшить наведение на мишень. Автоматический пистолет оснащается двумя видами обойм, рассчитанных на 20 или 30 пуль. Орудие рассчитано на пятидесятиметровую дальность действия, оптимальный показатель составляет 25 м. Стоит отметить, что убойность оружия дает возможность поразить ростовую цель на контрольном расстоянии одним выстрелом.

Устройство

ПП «Кедр» (чертеж трудно найти в свободном доступе) состоит из ствольной коробки, крышки, элементов прицеливания, рукояти и складного приклада. В начинку входит возвратная и ударно-спусковая система, а также курок и регулируемый предохранитель. Оружие может дополнительно оснащаться приборами бесшумного ведения огня, пламегасителями и глушителями. Смонтировать данные приспособления позволяет расширительная камера со специальным сетчатым рулоном и ствол, приспособленный для различных съемных насадок.

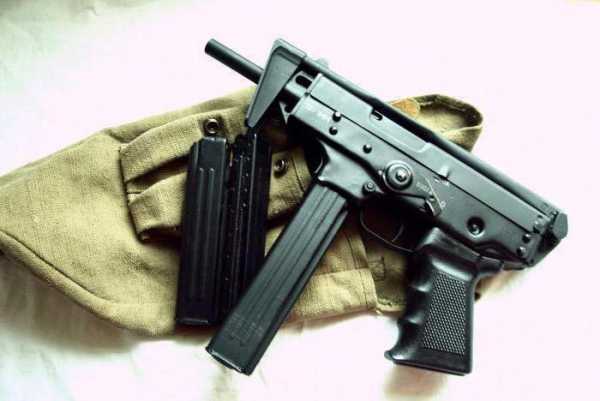

Стандартная комплектация пистолета состоит из самого орудия, двух магазинов, регулировочного ключа, протирки, выколотки, транспортировочного чехла, масленки и паспорта.

Автоматический режим

Функция стрельбы очередью базируется на отдаче свободного затвора. На корпусе слева имеется ручка, которая способствует ускорению перезарядки. Предохранитель флажкового типа размещен над спусковой скобой, предназначен для выставления режима одиночной или автоматической стрельбы. Чтобы выстрелить из ПП «Кедр», достаточно выбрать нужный режим, отвести и отпустить затвор, после чего оружие готово к эксплуатации посредством нажатия спускового курка. Предохранитель также позволяет не допустить случайного срабатывания механизма.

При автоматическом режиме стрельба из рассматриваемого оружия будет вестись до момента, пока курок не вернется в исходное положение либо в обойме не закончатся патроны. При одиночном огне спусковой крючок необходимо повторно нажимать после выпуска каждого заряда. Базовые комплектации пистолета имеют две основные конфигурации: стандартный вариант и версию со встроенным глушителем.

ПП «Кедр»: ТТХ

Основные части пистолета-пулемета мы назвали, теперь что касается ТТХ. Оружие имеет следующие характеристики:

  • калибр и используемый патрон – 9 мм / 9 х 18 ПМ;
  • вместимость обоймы – 20 / 30 зарядов;
  • масса пистолета без пуль – 1,54 килограмма;
  • длина всего орудия с активным прикладом / длина ствола – 539 / 120 миллиметров;
  • предельная скорострельность – до 850 выстрелов в минуту при стандартном показателе до 100 пусков;
  • стартовая скорость пули составляет 310 метров в секунду;
  • оптимальная дистанция ведения боя – 25 метров.

Обслуживание

Отечественный ПП «Кедр», фото которого представлено ниже, требует соответствующего ухода. Оружие можно разобрать частично (для смазки и очистки) или провести полную разборку (в случае сильного загрязнения или необходимости ремонта).

При разборке оружия следует соблюдать определенные правила, а именно:

  • внимательно изучить порядок проведения манипуляций и особенности самого пистолета;
  • процесс выполнять на столе или чистой подстилке;
  • детали укладывать аккуратно, не допуская их падения и возможной деформации;
  • сборку осуществлять согласно нумерации элементов в зеркальном порядке относительно разборки.

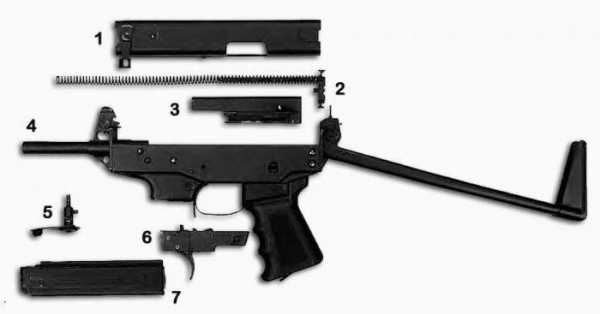

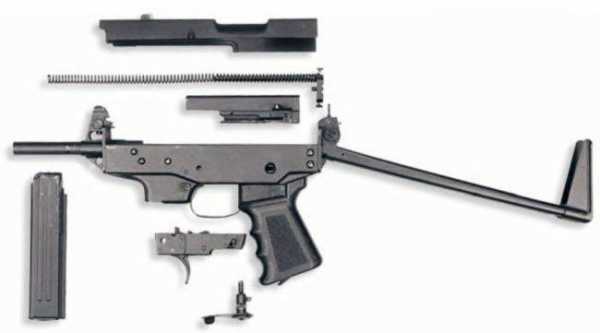

Неполная разборка производится путем отделения обоймы после отжима защелки и выемки магазина. Затем проверяют присутствие заряда в патроннике, после чего переводят приклад в боевую позицию.

Дальнейший процесс заключается в снятии крышки ствольной коробки, отделении возвратного блока, демонтажа затвора посредством выведения его назад и вверх. Заключительный этап состоит в разборке переводного предохранителя (поворотом по часовой стрелке) и отделении ударно-спускового механизма.

Профилактика

Для полной разборки необходимо удалить весь ударно-спусковой механизм, затвор и магазинную нишу. Устройство ПП «Кедр» предполагает осуществление регулярного профилактического ухода. В него входит смазка и чистка оружия. Смазочными материалами устройство обрабатывается 2-3 раза в месяц. А чистка производится после любого вида использования (тренировочных стрельб, служебного применения и тому подобного). Смазывать необходимо только сухое и предварительно очищенное оружие.

Работы выполняются в несколько этапов:

  1. Подготавливаются требуемые материалы и инструменты.
  2. Проводится разборка оружия.
  3. Выполняется очистка ствола.
  4. Очищается ствольная коробка, прицелы, рукоятка и приклад.
  5. Обрабатывается спусковой и ударный механизмы, а также затвор с возвратной пружиной.
  6. Проводится очистка магазинов.

Непосредственно после этих процедур начинается смазка с применением специальных оружейных составов. После сборки пистолет следует осмотреть и проверить работоспособность всех подвижных элементов.

Плюсы и минусы

ТТХ ПП «Кедр» обуславливают ряд преимуществ данного оружия перед аналогами. К достоинствам устройства относятся следующие аспекты:

  1. Малый вес и компактные габариты, позволяющие замаскировать оружие в предметах гардероба.
  2. Оснащение специальной затворной задержкой, позволяющей сигнализировать о необходимости смены обоймы после опустошения магазина.
  3. Высокая кучность и точность стрельбы при ведении огня с расчетного расстояния.
  4. Агрегат может оснащаться лазерным прицелом или тактическим фонарем.

Рассматриваемый пистолет-пулемет готов к использованию по прямому назначению после досыла заряда в патронник. Затворная рукоятка расположена слева, а удобная рукоять позволяет вести огонь при удержании оружия в одной руке. Кроме того, пистолет прост в обслуживании и эксплуатации, имеет хорошую балансировку.

Среди минусов отмечена не очень удобная прикладка затыльника приклада к плечу стрелка, а также слабая дульная энергия, составляющая 295 Джоулей. В связи с этим иногда пользователь может обжечься об ствол, поскольку последний не имеет защитного кожуха. При небольшой вместимости магазина патроны расходуются довольно быстро, особенно в режиме автоматической стрельбы.

fb.ru

Пистолет-пулемет ПП-91 «Кедр» и его модификации

Из современных российских пистолетов-пулеметов ПП-91 «Кедр» не только поступил на вооружение одним из первых, но и стал наиболее распространенным и набрал наибольший опыт эксплуатации в различных правоохранительных структурах.

В самом начале 1990-х годов в России возродился интерес к малогабаритному автоматическому оружию под пистолетный патрон, способному заполнить нишу между пистолетом ПМ и укороченным автоматом АКС74У.

КОРНИ «КЕДРА»

Какие бы задачи ни решали бойцы правоохранительных структур — будь то патрулирование дорог и населенных пунктов, охрана объектов, освобождение захваченных объектов и заложников и т. д. — им как правило приходится вести скоротечный огневой бой на малых дальностях. В этих условиях решающими становятся такие факторы как компактность оружия, быстрота открытия и переноса огня, останавливающее действие пули. Использование пистолетного патрона дает оружию ряд преимуществ, существенных для «полицейского» оружия. Относительно невысокая мощность патрона и уровень давления пороховых газов в канале ствола позволяют упростить устройство оружия и уменьшить его массогабаритные показатели. Низкая начальная скорость пули уменьшает дальность ее убойного действия, снижается и вероятность рикошетов, то есть уменьшается вероятность поражения людей, непричастных к возникшей перестрелке. Специалисты Министерства внутренних дел РФ сформулировали тактико-технические требования к малогабаритным пистолетам-пулеметам. К тому времени в отечественных оружейных КБ имелся определенный задел. В конце 1960-х — начале 1970-х годов Министерство обороны СССР объявило конкурс на малогабаритный пистолет-пулемет, который мог бы заменить пистолеты у отдельных категорий военнослужащих. Однако работы по теме, получившей шифр «Букет», были тогда прекращены. Через два десятилетия пришло время вернуться к теме и использовать прежние наработки. Одной из таких наработок был опытный пистолет ПП-71, разработанный по теме «Букет» ижевским конструктором Е. Ф. Драгуновым (создателем знаменитой снайперской винтовки и ряда образцов спортивного оружия) под штатный патрон типа 9×18. Теперь этот пистолет-пулемет под названием «Кедр» («Конструкции Евгения Драгунова»), доработанный М. Е.Драгуновым, был предложен МВД РФ.

ЖИЗНЬ «КЕДРА»

В 1994 году «Кедр» был принят на вооружение органов внутренних дел и частей внутренних войск МВД под обозначением ПП-91 «Кедр». Серийное производство пистолета-пулемета было организовано в 1993-м на Златоустовском Машиностроительном Заводе (ЗМЗ).

С 1994 года в правоохранительные органы — включая подразделения МВД, Федеральной службы исполнения наказаний. Федеральная служба судебных приставов, Федеральная служба по контролю за оборотом наркотиков — поставлено более 30 тыс. пистолетов-пулеметов.

Для «полицейского» оружия показатель достаточно высокий. Из общего количества поставленных заказчикам пистолетов-пулеметов около трети закуплено напрямую региональными управлениями внутренних дел, что свидетельствует о положительной оценке оружия его непосредственными пользователями.

Ограничение дальности прицельной стрельбы малогабаритного пистолета-пулемета 100 м обусловлено параметрами применяемого патрона, но вполне соответствует задачам «полицейского» автоматического оружия, применяемого на ближних дальностях, типичных для «ближнего» боя. Кучность стрельбы одиночными и очередями на дистанции до 50 м позволяет надежно поразить живую цель без риска ранений лиц, непричастных к перестрелке.

О КОМПЛЕКТАЦИИ

Ношение пистолета-пулемета попоходному возможно в брезентовой сумке (чехле) с плечевым ремнем и отделениями для самого оружия, дополнительного магазина и принадлежности для ухода за оружием. По-боевому пистолет-пулемет носится на ремне. При этом ремень может крепиться в форме подмышечной петли. ООО «Хольстер» (г. Ижевск) производит снаряжение — подвесную систему — для скрытого ношения пистолета-пулемета под верхней одеждой. Кобура с оружием располагается на корпусе бойца, оружие фиксируется в ней ремешком с быстроразъемной застежкой.

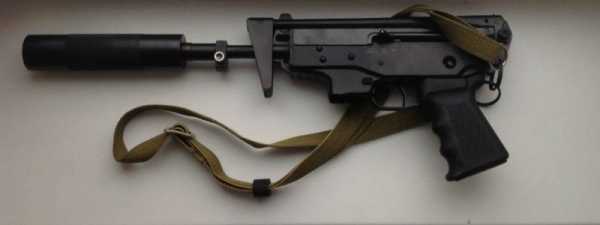

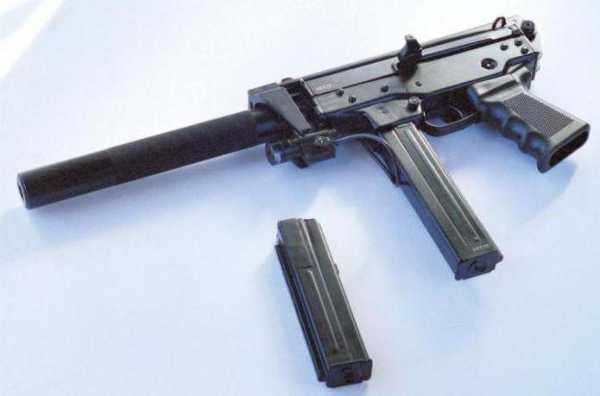

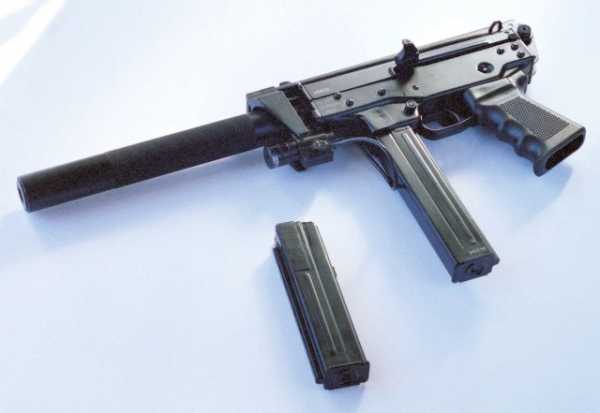

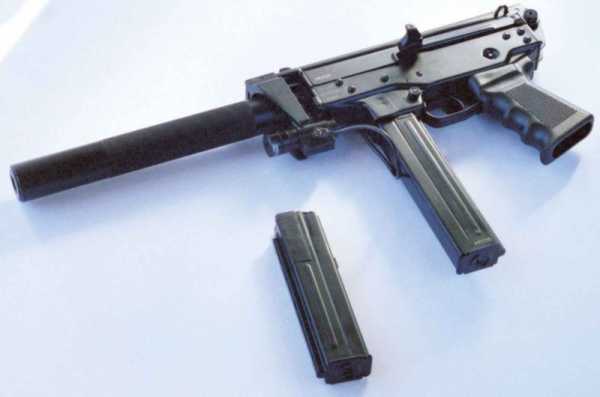

На дульную часть ствола оружия может крепиться съемный глушитель (прибор бесшумной и беспламенной стрельбы) — комплектация глушителем в настоящее время стала практически обязательным требованием к пистолетам-пулеметам с учетом их применения в спецподразделениях правоохранительных органов. Глушитель, используемый с «Кедром», уменьшает уровень звукового давления выстрела со 128,9 до 90 Дб, то есть не громче звука выстрела пневматической винтовки.

Стандартно оружие представляется с подствольным светодиодным фонарем «2ПС Клещ+ ЛЦУ» производства ООО «Зенит» (Москва), фонарь — белого света, лазерный целеуказатель — красного. При установке глушителя фонарь может крепиться на его кожух.

ПП-91 «КЕДР» И ЕГО МОДИФИКАЦИИ

На основе пистолета-пулемета «Кедр» создано целое семейство оружия, включающее автоматические и самозарядные образцы различного назначения.

Интерес к малогабаритному автоматическому оружию под пистолетный патрон в начале 1990-х годов в России был прямо связан с изменившейся внутренней обстановкой в стране и необходимостью введения и самостоятельного развития стрелкового оружия «полицейского» назначения

СТРОЕНИЕ «КЕДРА»

Автоматика оружия действует за счет использования энергии отдачи свободного затвора. Притом выстрел производится при переднем (закрытом) положении затвора.

Несущим элементом конструкции служит штампосварная ствольная коробка. Конструкция пистолета-пулемета построена по модульной схеме. Компоновка оружия — с расположением гнезда магазина впереди спусковой скобы и использованием складывающегося приклада. Канал ствола хромирован для повышения его живучести. Возвратная пружина помещается в канале затвора. Рукоятка перезаряжания, выполненная как часть затвора, расположена с левой стороны, что способствует быстрому приведению оружия в готовность к выстрелу.

Ударно-спусковой механизм куркового типа выполнен одним отделяемым узлом и допускает ведение одиночного и автоматического огня. Выстрел при затворе в крайнем переднем положении способствует меткости стрельбы.

Справа над спусковой скобой расположен флажок неавтоматического предохранителя-переводчика. В положении «предохранитель» он блокирует спусковой крючок и затвор, флажок при этом «выглядывает» внутрь спусковой скобы, так что состояние оружия можно легко определить визуально и на ощупь. Наибольшая ширина оружия составляет 54 мм.

Пистолет-пулемет снабжен пластмассовой пистолетной рукояткой управления и складывающимся вперед-вверх легким металлическим прикладом. В сложенном положении приклад не затрудняет пользование прицелом и экстракции стреляной гильзы. Длина приклада маловата для комфортной прицельной стрельбы.

Питание патронами осуществляется из металлических коробчатых двухрядных магазинов. Горловина ствольной коробки обеспечивает более надежную фиксацию магазина, а также служит для удержания оружия второй рукой при стрельбе. Кнопочная защелка магазина расположена с левой стороны.

Стрелок может вести прицельную стрельбу очередями по три-четыре выстрела с упором приклада в плечо, со сложенным прикладом — «с рук» или с использованием накинутой на плечо ременной петли, одиночными также — с одной руки. Соответственно прицел снабжен перекидным Г-образным целиком. При откинутом прикладе поднят щиток с диоптрическим целиком, более удобным для точной наводки при упоре приклада в плечо и близости прицела к глазу стрелка. Приклад при складывании поворачивает прицел вверх щитком с открытой прорезью.

С учетом использования в подразделениях правоохранительных органов ПП-91 «Кедр» может вести огонь как патронами 9×18 ПМ (с пулей Пет со стальным сердечником), так и патронами 9 х 18 ППО («патрон правоохранительных органов» с пулей со свинцовым сердечником, дающей меньшее число рикошетов).

СЕМЕЙСТВО «КЕДРА»

Практически одновременно с «Кедром» был представлен пистолет-пулемет ПП-9М «Клин», рассчитанный на стрельбу как штатными патронами 9-18 ПМ, так и высокоимпульсными патронами 9 х 18 ПММ, отработанным к тому времени в ходе конкурса на новый «армейский» пистолетный комплекс. Это потребовало увеличения массы затвора и введения винтовых канавок на стенках патронника, увеличивавших сцепление гильзы со стенками патронника и замедлявших откат затвора. Однако высокоимпульсный патрон типа 9 х 18 не получил распространения, и это ограничило применение пистолета-пулемета «Клин».

«Бесшумная» модификация пистолета-пулемета «Кедр-Б», оснащенная интегрированным глушителем, осталась опытной, тем более что использование схемного глушителя на обычном пистолете-пулемете позволило решать задачи стрельбы с уменьшенным уровнем звука выстрела практически с той же эффективностью и при тех же габаритах.

С середины 1990-х годов в России начал формироваться рынок «служебного» оружия для вооружения охранных структур с закрепленными законодательством требованиями и ограничениями на характеристики образцов. В соответствии с ними ОАО «Златоустовский машиностроительный завод» представило самозарядные модификации пистолета-пулемета «Кедр». В 1995-м появился служебный пистолет ПКСК под патрон 9 х 17К, предназначенный для вооружения охранных структур.

В соответствии с назначением он рассчитан на ведение только одиночной стрельбы и оснащается магазином емкостью 10 патронов. В 2005 году представлен ПСТ «Капрал» — это также самозарядный служебный пистолет, но под патрон 10 х 23Т с резиновой пулей травматического действия. С того же года выпускается газовый самозарядный пистолет ПДТ-9Т «Есаул» — гражданское оружие под 9-мм газовые и травматические патроны.

С другой стороны, широкое применение преступниками средств индивидуальной бронезащиты, различных транспортных средств, необходимость их поражения за прочными преградами потребовали увеличения пробивного действия пули. В 2012 году ОАО «Златоустовский машиностроительный завод» представило пистолет-пулемет «Кедр»-Para («Кедр-2») под более мощный патрон типа 9×19. Оружие предназначено для вооружения спецподразделений правоохранительных структур.

Доработка конструкции включила в себя утяжеление затвора, усиление возвратной пружины, изменение магазина и его приемника. «Кедр»-Para, получивший заводское обозначение ПП-2011, рассчитан на стрельбу очередями на дальности до 100 м и одиночными выстрелами с упором приклада в плечо — до 200 м. Для стрельбы могут использоваться патроны 7Н21 с пулей повышенного пробивного действия и 7Н31 с бронебойной пулей, а также другие патроны типа 9 х 19 российского и зарубежного производства. Предусмотрены возможность установки глушителя, подствольного фонаря, лазерного целеуказателя, коллиматорного прицела.
