Рассказы об оружии. Винтовка Гаранда M1 » Военное обозрение

Самозарядная винтовка M1 была разработана в США конструктором Джоном Гарандом в 1929 году. В историю стрелкового оружия М1 вошла как первая самозарядная винтовка, принятая на вооружение в качестве основного индивидуального оружия пехоты, а не в дополнение к существующим магазинным винтовкам.



Особо стоит подчеркнуть, в чем первенство винтовки Гаранда. Первой в мире автоматической винтовкой, принятой на вооружение конкретной армией, стала винтовка мексиканца Мануэля Мондрагона в 1907 году. С этой винтовкой воевали армии многих стран, всего было выпущено более 1,5 млн штук.

Винтовка Гаранда стала первой в мире автоматической винтовкой, принятой на вооружение в качестве основного оружия пехоты, полностью заменив в армии винтовку Спрингфилд 30-06.

В мире же М1 стала только третьей после упомянутой винтовки Мондрагона и советской АВС-36.

Правда, количество выпущенных М1 значительно превышает количество изготовленных мексиканских и советских винтовок.

Всего Спрингфилдским арсеналом и фирмой «Винчестер» до 1945 года было выпущено около 4 млн. винтовок M1.

От представления до принятия на вооружение в 1936 году прошло немало времени. А доводка винтовки заняла еще 5 лет, и массовое производство для армии началось только в 1941 году. А в 1943 году армия США стала первой армией в мире, полностью оснащенной автоматическим/самозарядным оружием.

Довольно долгий срок доработки сделал свое дело: винтовка была признана удачной, более того, в ее конструкции присутствовали узлы, которые и сегодня являются признаками современного оружия: возвратная пружина в трубке газового поршня, запирание канала ствола поворотом затвора.

Единственным нареканием стала невозможность дозарядки винтовки во время боя, так как конструкция патронной пачки на 8 патронов, которая выбрасывалась из магазина после полного израсходования боеприпасов, не позволяла это сделать.

В остальном М1 зарекомендовала себя как надежное и эффективное оружие. В первую очередь это подтверждается отсутствием каких-либо серийных модификаций, кроме снайперских вариантов M1C и M1D. Но это были малосерийные варианты, принятые на вооружение в 1945 году.

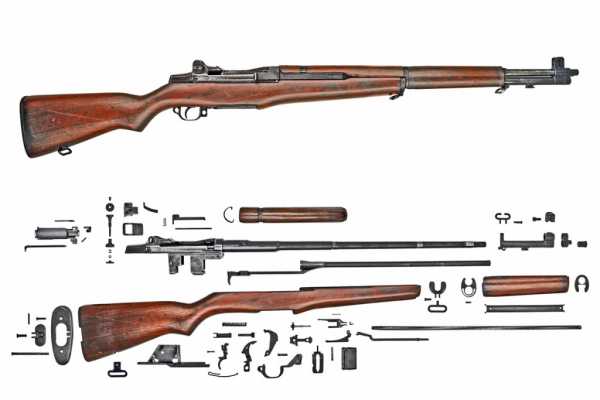

Об устройстве винтовки расскажет Андрей Бондарь из клуба исторической реконструкции «Инфантерия».

В ходе войны делались попытки оснастить М1 более коротким стволом при обычном деревянном или складном металлическом прикладе, однако они не вышли за рамки экспериментов.

Винтовка комплектовалась штык-ножом.

По окончании Второй мировой выпуск винтовок М1 в США был прекращен, а винтовки, находившиеся на складах очень оперативно распродали в другие страны.

С началом войны в Корее выпуск винтовок М1 возобновили. Для этого кроме «Springfield Armory» были привлечены компании «Harrington & Richardson» и «International Harvester Company».

Выпуск винтовки М1 продолжался с 1952 по 1957 год, когда на вооружение в США была принята винтовка М14. Тем не менее, винтовки М1 находились в войсках вплоть до 1960-х годов и даже успели застать ранний период войны во Вьетнаме, а позже были частью переданы в Национальную Гвардию США.

Небольшое количество винтовок М1 до сих пор используется в вооруженных силах США в качестве парадного оружия.

topwar.ru

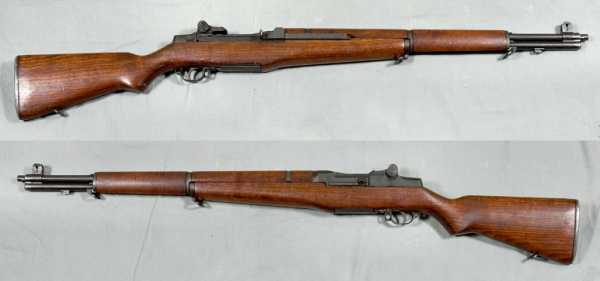

M1 Garand — Американская Винтовка, Технические Характеристики ТТХ, Обзор Ствола и Патронов, Стрельба

M1 Garand – это легендарная американская самозарядная винтовка времен Второй мировой войны, созданная талантливым канадским оружейным конструктором Джоном Гарандом. Она стала первой самозарядной винтовкой, которую официально приняли на вооружение в качестве основного оружия пехотинца. Первой самозарядной винтовкой, принятой на вооружение, была советская АВС-36, но она никогда не была основным оружием советской пехоты. Официально винтовка M1 Garand носила название US Rifle, Caliber.30, M1.

Винтовка M1 Garand прошла славный боевой путь, для американцев это оружие означает не меньше, чем для нас автомат ППШ или винтовка Мосина. Впервые это оружие использовали в Северной Африке, затем была Сицилия, высадка на побережье Нормандии, форсирование Рейна и Тихоокеанский театр боевых действий. Американцы активно использовали М1 и во время Корейской войны.

Винтовка M1 Garand была снята с вооружения армии США только в 1957 году, но она до сих пор пользуется большой популярностью среди любителей стрелкового оружия.

История создания M1 Garand

Первые попытки создания автоматического оружия были предприняты в конце XIX — в начале XX столетия. Правда, ничего толкового не получилось: первые образцы были тяжелыми, дорогими в производстве и не отличались надежностью.

Вопрос о создании новых видов автоматического оружия остро встал во время Первой мировой войны. Опыт этого конфликта показал важнейшее значение высокой плотности огня. Пулеметы прекрасно подходили для обороны, они создавали настоящий свинцовый шквал перед наступающей пехотой. Но для наступательных действий пулеметы не годились. Нужно было легкое и надежное скорострельное оружие, пригодное для атаки.

Оружейные конструкторы работали сразу в двух направлениях: в создании пистолетов-пулеметов, которые использовали пистолетные боеприпасы и в разработке самозарядных винтовок на основе существующих винтовочных боеприпасов.

Следует сказать, что каждый из этих видов автоматического оружия имел как свои плюсы, так и серьезные недостатки. Успешность же конкретного образца пистолета-пулемета или самозарядной винтовки больше зависела от удачи и таланта конструктора, который его создавал.

Одним из таких конструкторов был Джон Гаранд, который начал работы над созданием самозарядной винтовки еще во время Первой мировой войны. Сначала Гаранд разрабатывал оружие под патрон калибром 7 мм, но позже военное руководство США отказалось использовать этот боеприпас в качестве основного.

В целом, первый прототип будущей самозарядной винтовки под названием ТЗ был готов к 1929 году. Автоматика в нем работала за счет отвода пороховых газов из канала ствола, его запирание производилось поворотом затвора, а газовый поршень имел возвратную пружину.

Однако процесс испытаний и доводки оружия затянулся. Только в 1936 году винтовка получила индекс М1 и была принята на вооружение армией США. Почти сразу после поступления M1 Garand в войска на винтовку посыпались десятки жалоб. Их основной причиной стали постоянные задержки во время стрельбы. По этому поводу даже была создана специальная комиссия, которая постановила срочно доработать оружие.

В модернизации нуждалась в первую очередь газоотводная система. Уже в 1939 году Гаранд представил улучшенный вариант винтовки, который был отправлен на испытания в войска и успешно прошел их. В 1941 году начался серийный выпуск нового модернизированного варианта М1, а выпущенные прежде образцы пришлось переделывать.

В настоящее время модификаций M1 Garand, выпущенных до 1941 года, в мире практически не осталось. Они представляют очень большую ценность для коллекционеров оружия и стоят более 20 тысяч долларов.

Несмотря на то, что в это время армия США уже активно участвовала в боевых действиях, поставки винтовки в войска шли довольно вяло, и на первом этапе Второй мировой большая часть американских пехотинцев использовала устаревшие Springfield M1903.

В 1941 году появился новый патрон 7,62х33мм и было принято решение создать под него карабин на основе винтовки M1 Garand. Разработкой нового оружия также занимался непосредственно Джон Гаранд. Карабин сразу полюбился бойцам. Солдаты дали ему ласковое прозвище «бэби-гаранд».

Новый карабин был особенно хорош в ближнем бою, на коротких дистанциях он превосходил по кучности стрельбы даже пистолеты-пулеметы. Правда, прицельный огонь из «бэби-гаранда» можно было вести только на дистанциях не более 300 метров, но это было связано с формой пули, а не с конструкцией карабина.

Карабин «бэби-гаранд» имел сменный магазин на 15 патронов, его масса составляла 2,6-2,8 кг. В 1944 году появилась модификация карабина, которая могла вести огонь очередями. Эта модификация обзавелась новым магазином с емкостью 30 патронов.

После создания автоматического карабина Гаранд приступил к созданию полностью автоматической модификации винтовки М1. Она также появилась в 1944 году, получила индекс Т20, 85% ее деталей было унифицировано с M1 Garand. Новая модификация винтовки получила сменный магазин на 20 патронов.

Кроме стандартной винтовки M1 Garand, имелись еще ее две снайперские модификации:

  • винтовка M1C, которая была выпущена в 1944 году и оснащалась оптическим прицелом M81;
  • винтовка M1D, на которую устанавливали прицел M82.

Также были и другие модификации, созданные на основе M1 Garand в других странах.

Винтовка M1 Garand участвовала в Корейской войне, также ее использовали во время боевых действий во Вьетнаме. Во вьетнамском конфликте этой винтовкой были вооружены вьетконговцы и китайские добровольцы.

Всего было выпущено 5,5 млн экземпляров различных модификаций винтовки М1 и 6,3 млн единиц карабина М1.

Описание винтовки M1 Garand

M1 Garand – это самозарядная винтовка, автоматика которой работает за счет энергии пороховых газов, отводящихся из канала ствола. Его запирание происходит за счет поворота затвора.

Газовый поршень и затворная рама представляет собой единое целое, при повороте затвор упирается двумя выступами в пазы ствольной коробки.

Ударно-спусковой механизм (УСМ) куркового типа, он выполнен в виде отдельного модуля, при разборке оружия вынимается полностью и имеет весьма простую и надежную конструкцию. Она была настолько удачной, что впоследствии конструкция УСМ винтовки M1 Garand неоднократно копировалась при создании других видов оружия.

Винтовка также имела весьма удобный предохранитель в виде флажка-рычажка, который был размещен внутри спусковой скобы. Боец всегда мог определить на ощупь, стоит ли его винтовка на предохранении или нет.

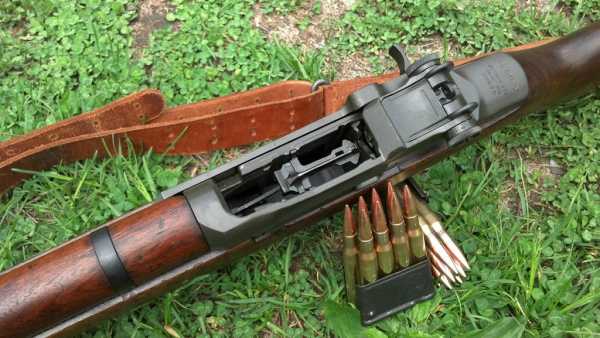

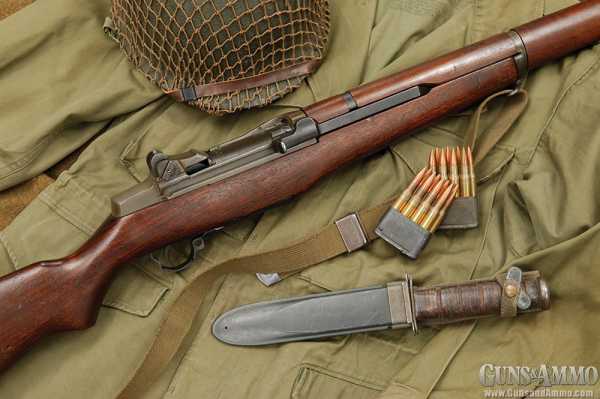

Питание винтовки осуществлялось с помощью пачки, в которую вмещалось восемь патронов. Она вставлялась в магазин через открытый затвор и выбрасывалась через него после полного израсходования боеприпасов.

Благодаря затворной задержке рама оставалась в заднем положении после того, как использован последний боеприпас, что существенно ускоряло и облегчало процесс перезарядки оружия. Бойцу просто нужно было достать и вставить следующую пачку патронов в магазин.

Такой способ зарядки винтовки существенно повышал ее практическую скорострельность, но имел и некоторые недостатки. Выброс пустой пачки сопровождался характерным звуком, который мог подсказать противнику, что у солдата кончились патроны. Нередко японцы пользовались этим и успевали подбежать и уничтожить бойца.

Однако опытные бойцы научились использовать даже этот недостаток: они имитировали звук выброса пустой пачки из магазина и спокойно расправлялись с противником.

Зарядка винтовки с помощью пачки имела и еще одно слабое место: оружие нельзя было подзаряжать. Кроме того, довольно высокими были требования к качеству изготовления самой пачки.

Вопрос о том, был ли звон выбрасываемой пачки серьезным недостатком M1 Garand, до сих пор вызывает споры. Эта тема однажды обсуждалась на встрече американских и немецких ветеранов, последние назвали этот недостаток смехотворным, заявив, что во время боя услышать такой шум просто невозможно.

Прицельные приспособления состояли из мушки, закрытой с двух сторон и диоптрического целика.

На снайперских модификациях устанавливалось крепление для оптического прицела, которое было смещено в сторону от оси оружия, чтобы не препятствовать экстракции гильз и пустых пачек.

Ложа винтовки M1 Garand изготавливалась из дерева, отдельно шло цевье и верхняя накладка.

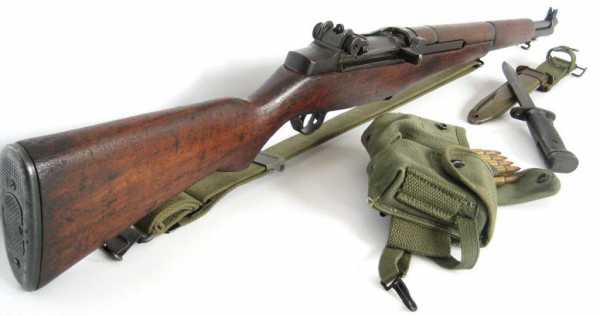

М1 комплектовалась штык-ножом, а также надульником, который использовался для отстрела винтовочных гранат.

Достоинства и недостатки M1 Garand

Самозарядная винтовка M1 Garand является прекрасным образцом стрелкового оружия, основными достоинствами которого были простота, надежность, отличная скорострельность и хорошая кучность стрельбы. Учитывая тот факт, что M1 Garand была одной из первых самозарядных винтовок, ее можно считать выдающимся образцом стрелкового оружия, а ее создателя – талантливым оружейным конструктором.

Преимущества М1 перед обычной винтовкой были очевидными. За одну минуту средний стрелок мог произвести почти в два раза больше выстрелов, чем из обычной магазинной винтовки.

Были у М1 и недостатки, практически все они связаны с боеприпасом, который использовала эта винтовка. Патрон имел чрезмерную мощность, что значительно утяжеляло конструкцию, делало ее излишне сложной и дорогой.

Все эти проблемы были решены только после появления автоматического оружия, созданного под промежуточный боеприпас. Но это уже совсем другая история.

Технические характеристики ТТхХ M1 Garand

Страна-производитель США
Тип патрона 30-06 Springfield
Длина, мм 1100
Длина ствола, мм 609,6
Масса, кг 5,3
Нарезы 4 правосторонних
Вместимость пачки 5, 6 или 8
Прицельная дальность, м 550
Максимальная дальность, м 2743

Видео о винтовке M1 Garand

militaryarms.ru

Снайперская винтовка M1 Garand (США)

M1 Garand

В 1936 году на вооружение американских ВС принимается самозарядная винтовка М1 «Garand». Новая винтовка была разработана канадцем Джоном Кантиусом Гарандом под 7.62-мм патрон (.30-06).

Призванная заменить устаревшую к тому времени винтовку » Springfield М1903″, винтовка Гаранда стала первой самозарядной винтовкой принятой на вооружение как основное стрелковое оружие пехоты. Введение нового оружия, как водится, вызвало много споров в рядах американского командования. Прежде чем винтовка была окончательно принята на вооружение, в ее конструкцию было внесены значительные изменения: прежде всего, изменили калибр и патрон (первоначальный вариант имел патрон калибра .270 Винчестер).

Калибр, мм .30-06 Springfield
(7,62 × 63 мм),
.276 Pedersen,
7,62×51 НАТО
Вес без патронов, кг 4.32
Длина, мм 1100
Длина ствола, мм 610
Начальная скорость пули, м/с 865
Прицельная дальность стрельбы, м 550
Емкость магазина, кол. патронов 8 (.30-06 Springfield),
10 (.276 Pedersen)

В 1939 году Д. Гаранд, в связи с нареканиями военных, меняет также газоотводную систему. Винтовки М1 выпускавшиеся до 1939 года были снабжены специальным надульником для отвода газов из канала ствола. В итоге всех этих изменений к началу II мировой войны США получили надежное скорострельное оружие. По скорострельности винтовка М1 «Гаранд» намного превосходила винтовки с ручной перезарядкой (Mаузер 98, Mосина и т.д.), что давало американским пехотинцам заметное преимущество. Средний стрелок за одну минуту мог сделать из М1 от 16 до 24 прицельных выстрелов. Опытный стрелок мог сделать и 30 выстрелов в минуту, т.е. вдвое больше чем из состоящей до М1 на вооружении армии США винтовки «Springfield М1903».

M1C Garand

Винтовка «Гаранд» М1 имела много вариантов, в том числе и как снайперское оружие.


способы крепления оптических прицелов на M1 Garand

Снайперский «Гаранд» в качестве штатного оружия был принят на вооружение в 1944 году.

Версии снайперского «Гаранда» были разные, такие как M1C, M1E7, M1D и M1E8. Во время Второй Мировой войны они были произведены в ограниченных количествах. Единственное различие этих вариантов это оптические прицелы и их крепления.

Во время Корейской войны (1950-1953 г.г.) ВС США начали широко использовать снайперские винтовки М1С и М1D.

В 1951 году снайперская винтовка М1С «Garand» была принята  как основная снайперская винтовка Корпуса Морских Пехотинцев. Снайперские варианты оснащались прицелом М84, а также пламегасителем (коническим на M1C и щелевым — на M1D), на приклад добавлялась съемная кожаная подушка под щеку.

M1D Garand

Технически М1 «Garand» — автоматическая винтовка с газовым двигателем, газоотводное отверстие находится у дульного среза ствола, газовый поршень под стволом и соединен с затворной рамой. Возвратная пружина расположена внутри газового поршня и взаимодействует с подавателем патрона из магазина. Затвор движется внутри фрезерованной ствольной коробки, и запирается за нее поворотом вправо на два боевых упора. Затвор имеет затворную задержку, включаемую подавателем по израсходовании всех патронов из магазина.


M1 Garand

Ударно спусковой механизм курковый, и при разборке оружия целиком отделяется от ствольной коробки.

Питание оружия боеприпасами осуществляется из магазина на 8 патронов, заряжание магазина осуществляется пачками на 8 патронов, вставляемыми сверху при открытом затворе. Для ускорения перезаряжания по производству последнего выстрела пустая патронная пачка автоматически выбрасывалась вверх, освобождая место для следующей пачки с патронами. Эта интересная система, ускоряющая практическую скорострельность, имела тот недостаток, что выброс пустой пачки сопровождался резким звуком, который мог предупредить противника о том, что боезапас винтовки израсходован.

Ложа винтовки М1 — деревянная, с отдельным цевьем и верхней ствольной накладкой.

Винтовки М1 могли комплектоваться штык-ножом, надеваемым на дульную часть ствола, а также надульником-гранатометом для запуска винтовочных гранат при помощи холостых патронов.

Винтовка М1 «Garand» производилась до 1957 года и состояла на вооружении армии США до начала 1960-х годов.

В ходе Второй Мировой войны винтовки М1 выпускались Спрингфилдским арсеналом и компанией Винчестер, с началом войны в Корее американцы возобновили выпуск М1, для чего, кроме уже упомянутой Springfield Armory были привлечены компании Harrington & Richardson и International Harvester Company.

weaponland.ru

Судьба долгожителя М1 Carbine в Израиле » Военное обозрение

В далеком 1938 году в армии США впервые задумались о необходимости перевооружения военнослужащих так называемой «второй линии» (не участвующие в пехотном бою экипажи боевых машин, расчёты орудий и прочие солдаты, которым по штату не положена «полноценная» винтовка) с самозарядных пистолетов на лёгкие карабины. В 1941 году по заказу армии фирмой «Винчестер» был разработан новый патрон .30 Carbine (7,62×33 мм).



Той же фирмой Winchester под этот новый патрон был разработан и лёгкий самозарядный карабин, принятый на вооружение под обозначением «Carbine, Caliber .30, М1».

Было выпущено более миллиона единиц этого оружия, которое заняло свою нишу на полях сражений Второй мировой войны и получило ласковое прозвище «бэби-гаранд», в честь бывшей в то же время основным оружием американской пехоты «полноразмерной» винтовки M1 Garand, уменьшенный вариант которой он немного напоминал благодаря ряду общих черт в конструкции и дизайне. К концу войны винтовка М1 была на вооружении уже множества стран антигитлеровской коалиции.

С возрождением государства Израиль М1 стал одной из первых винтовок, которые через Чехословакию попали на вооружение АОИ и внесли свою лепту в исход войны за независимость. Винтовка М1 пользовалась особым спросом у созданных по британскому образцу отрядов коммандос благодаря своему малому весу и компактности. И оставалась на вооружении до середины 50-х годов.

После 1955 года началось массированное перевооружение АОИ на винтовку FN-FAL и ПП Узи, а карабин М1 решено было передать службам правопорядка — полиции и Мишмар Эзрахи (дружины гражданской самообороны в подчинении полиции). Идея была, по большому счету, удачная, если бы не одно «но». Удобный и короткий для боя М1 оказался длинным и неудобным для патрульного в полицейской машине, поэтому, недолго думая, израильские оружейники наладили переделку М1 в М1А1 по американскому образцу. В этом виде винтовка прослужила верой и правдой еще 30 с лишним лет.

Но мир не стоит на месте, время идет, вещи стареют, и М1 не исключение. Наладив производство деталей и стволов для ремонта карабинов М1, израильтяне решили не останавливаться на этом. К началу 90-х годов началась постепенная модернизация имеющихся на службе стволов. Никаких названий программа не получила, впрочем, как и освещения в прессе. Обновления были довольно скромными, М1 получил полимерную ложу вместо деревянной, складной полимерный приклад и небольшие замены внутренних механизмов на более точные и износоустойчивые. Некоторые экземпляры получили новые крепления для оптики. И в таком виде М1 отслужил еще почти 20 лет.

Наконец, настал 21 век, век высоких технологий. Армия получила комплекс TAVOR, спецназ получил комплекс Х-95. Но что с полицией? Если для гражданской обороны пластиковый М1 еще годится, то для полиции 21 века — это явно уже устаревшее оружие. Перевооружать полицию на оружие под армейские боеприпасы 5,56х45 мм было нельзя, этот боеприпас опасно применять в полицейских операциях из-за избыточной мощности и травматичности, а разрабатывать совершенно новую оружейную платформу исключительно для полиции — неоправданно дорого. Тем более патрон 7,62х33 мм полицию абсолютно устраивал.

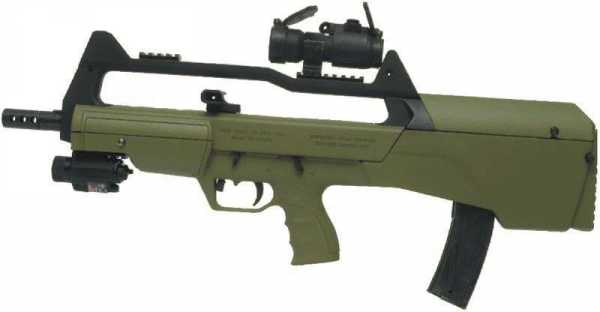

Недолго думая, оружейники решили покопаться в многострадальном М1 еще раз, и в конце первого десятилетия нового века свет увидел результат их работы — глубокую модернизацию М1 HEZI SM1. Гибрид карабина и ПП, SM1 получил все возможные современные «ништяки» — компоновку булпап, эргономичный полимерный корпус, автоматический режим ведения огня, улучшенный магазин на 30 патронов и планки Пикатинни. Так что еще лет 30 жизни карабину М1 гарантировано.

topwar.ru

Самозарядная винтовка M1 «Garand» | Армии и Солдаты. Военная энциклопедия

«Американская самозарядная винтовка M1 «Garand» времен второй мировой войны. история создания и особенности конструкции»


История создания винтовки M1 «Garand»

Самозарядная винтовка M1 «Garand» (US Rifle, Caliber .30, M1) была разработана в США конструктором Джоном Гарандом (канадец по происхождению) в 1929 году. Первоначально она носила название Т3. Хотя в ней уже были реализованы и возвратная пружина в трубке газового поршня, и запирание канала ствола поворотом затвора, потребовались долгие годы на доработку и отладку, прежде чем в 1936 году под названием M1, винтовка была принята на вооружение США.

Оружие было новым, фактически одним из представителей только зарождающегося класса (M1 «Garand» стала второй самозарядной винтовкой принятой на вооружение, после советской АВС-36, опередившей «американку» на несколько месяцев). По этой причине армия получила первые образцы M1 только в следующем году.

Едва начав поступать в войска, «Garand» тут же получила шквал критики за ненадежность и задержки при стрельбе, возникающие после нескольких выстрелов. После расследования специальной правительственной комиссии были выявлены недоработки газоотводной системы винтовки M1, и «Garand» ушла на модернизацию, занявшую долгие 4 года. Именно этим обусловлена причина задержки по оснащению американской армии современными винтовками — нормальное серийное производство M1 «Garand» удалось развернуть только в 1941 году, а переоснащение армии новым оружием, затянулось до конца 1943 года.

Впрочем, больше особых нареканий M1 «Garand» не вызывала и зарекомендовала себя как надежное и эффективное оружие.

Всего Спрингфилдским арсеналом и фирмой Винчестер до 1945 года было выпущено около 4 млн. винтовок M1 «Garand».

После Второй Мировой войны США быстро избавились от излишков винтовок, экспортируя её в европейские страны, в некоторых из которых (Италия) даже развернуто их лицензионное производство.

Самозарядная винтовка M1 «Garand»

С 1952 по 1957 г. выпуск M1 «Garand» был возобновлен, в связи с войной в Корее, однако с 1957 г. M1 была снята с вооружения (хотя фактически использовалась до начала Вьетнамской войны), и либо перекочевала к Национальной Гвардии США, либо была списана и продана в третьи страны, а также на гражданском рынке оружия.

Впрочем, в качестве парадного оружия, в армии США до сих пор применяется именно M1 «Garand», а, например, японские винтовки этого типа для местных сил самообороны, состояли на вооружении и в 1980-х г.г.

Конструкция винтовки M1 «Garand»

Самозарядная винтовка M1 Garand имеет газовый двигатель автоматики и неотъемный магазин с пачечным заряжанием. Механизм винтовки работает по принципу отвода пороховых газов через поперечное отверстие в стенке ствола.

Газовый поршень неподвижно прикреплён к затворной раме, запирание затвора происходит при его повороте вокруг продольной оси и сцеплении при этом двух его боевых выступов с пазами ствольной коробки.

Ударно-спусковой механизм — курковый, простого устройства, при разборке винтовки целиком отделялся от ствольной коробки. Флажковый переключатель предохранителя имел очень удачную конструкцию и располагался в передней части спусковой скобы. Для постановки на предохранитель он сдвигался внутрь спусковой скобы, и стрелок легко могу определить на ощупь, стоит ли винтовка на боевом взводе. Интересно, что при осечке, курок мог быть взведён оттягиванием задней части спусковой скобы вниз-вперёд за специальное колечко, то есть даже без необходимости передергивать затвор.

Магазин  M1 «Garand» коробчатый, неотъемный, выполнен зацело со ствольной коробкой и не выступает из ложи. Заряжание магазина осуществляется пачками на 8 патронов, вставляемыми сверху при открытом затворе.

Самозарядная винтовка M1 «Garand» с ружейным гранатометом

Так как пачка, в отличие от обоймы, находится в магазине до тех пор, пока не будет произведен выстрел последним патроном, такой принцип устройства боепитания неоднократно критиковался из-за невозможности «дозарядки» оружия в бою. Однако все попытки оснастить «Гаранд» коробчатым магазином (от автоматической винтовки «Браунинг» BAR M1918), по какой-то причине так и остались на стадии эксперимента.

Ещё одна любопытная особенность M1 «Гаранд» также была связана с «пачкой» патронов. Дело в том, что по израсходованию боезапаса, пустая пачка автоматически выбрасывалась через открытое окно вверху ствольной коробки при открытом затворе, освобождая место для следующей пачки. При этом затворная рама оставалась в заднем положении благодаря действию затворной задержки. Всё это эффектное действо сопровождалось отчетливым звонким металлическим звуком.

С одной стороны, это здорово ускоряло перезарядку — бойцу нужно было просто сунуть в винтовку новую пачку и захлопнуть затвор. С другой, если противников отделяло друг от друга небольшое расстояние, враг, получив отчетливый «сигнал», что у бойца закончились патроны, мог атаковать…

Впрочем, учитывая то, что во-первых, в горячке боя на такие мелочи как посторонний звук, никто не обращает внимание, а во-вторых, что американский стрелок мог вызвать искомый звук простым ударом по винтовке кулаком, а затем подбросить в воздух другую патронную пачку… в общем, на этом факте не следует заострять внимание.

Прицельные приспособления М1 «Гаранд» включают мушку закрытую с боков защитными «ушами», и диоптрический целик в задней части ствольной коробки и регулируемый по дальности. На снайперских вариантах винтовки были добавлены крепления для оптических прицелов на левой стенке ствольной коробки, причем ось прицелов была смещена влево от оси оружия, чтобы не перекрывать верхнее окно ствольной коробки, используемое для заряжания оружия и выброса стреляных гильз.

Ложа деревянная, с отдельным цевьем и верхней ствольной накладкой. На снайперских винтовках на приклад добавлялась съемная кожаная подушка под щеку, а также пламегаситель.

Винтовки М1 «Гаранд» могли комплектоваться штык-ножом (надевался на ствола), а также ружейным гранатометом (также надевающимся на ствол) для запуска винтовочных гранат при помощи холостых патронов.

M1 «Garand», в том числе с более вместительным магазином

Модификации винтовки M1 «Garand»

  • M1 «Garand» или T1E2 (1936 г.) — базовая пехотная винтовка армии США. После модернизации в 1941 г. названия не меняла.
  • M1C «Garand» или M1E7 (1944 г.) — снайперская винтовка с оптическим прицелом M81. В 1951 (!) году была принята на вооружение морской пехоты США.
  • M1D «Garand» или M1E8 (1944 г) — снайперская винтовка с оптическим прицелом M82 и пламегасителем, принята на вооружение армии США в июне 1944 года.
  • Beretta BM 59 — самозарядная винтовка, созданная в Италии на базе конструкции M1 Garand.
  • M1 Conversion Rifle — модификация винтовки Гаранда под патрон 7,62×51 мм НАТО, которую разработала филиппинская компания «Floro International Corp.». Отличается ещё и отъемным магазином на 20-патронов (от винтовки M14).

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

Из истории винтовки М1 Garand: bobbie_hamilton

Недавний диспут в комментариях у уважаемого 477768 навел меня на мысль к написанию небольшой статьи об одном малоизвестном эпизоде в истории винтовки М1 Garand, вызвавшем некоторые кривотолки и недопонимания.

Как хорошо известно, в 1957 году Пентагон стандартизовал ныне знаменитую винтовку М14 в качестве основного стрелкового оружия вооруженных сил США. По-идее, М14, разработанная специально под новый патрон единого для NATO стандарта 7,62х51 должна была заменить М1 Garand, верой и правдой служивший уже 20 лет. В то же время был стандартизован и единый пулемет М60 под тот же патрон. В перспективе планировалось в короткие сроки перевести все вооруженные силы на новый стандарт, уходя от старого доброго 30-06 Springfield. Тем не менее, замена не прошла быстро и гладко, как предполагалось. Выпуск М14 в должных объемах задерживался в силу самых различных причин, в том числе технологического свойства, и встал вопрос о продлении срока службы Гаранда до тех пор, пока М14 не будет выпущена в необходимых количествах.

Отдел боеприпасов Армии США (US Army Ordnance Department) провел исследования на предмет приспособления винтовки М1 под новый патрон 7,62х51, благо прецеденты имелись — итальянцы свой арсенал Гарандов переводили на новый патрон в связи с отсутсвием денег на перевооружение армии и желанием не отходить от стандарта НАТО. Работы выполняла фирма Beretta, занимавшаяся лицензионным выпуском Гаранда. В 1959 г. Армия США провела обширный объем исследований, подтвердивший возможность ведения огня из М1 новым патроном, однако, требовалось внесение значительных изменений в конструкцию затвора и газоотводного механизма. В итоге, и Армия, и Корпус морской пехоты США от затеи отказались — пока проводились исследования, Springfield Armory удалось наладить выпуск М14 в должном количестве, и было решено не тратить время на бесполезные модификации, а переждать переходный период со старым проверенным 30-06 и перейти на новый патрон вместес новой винтовкой.

Итальянский М1, перестволенный под 7,62х51 фирмой Beretta

Тем не менее, не всех это решение устроило. Военно-морской флот США остро нуждался в стрелковом оружии, прежде всего потому, что его поставки для флота числились как второстепенные, в отличие от армии или морской пехоты. Флот попросту не мог дождаться, пока потребности этих структур в М14 будут удовлетворены настолько, что поставки новой винтовки начнутся и во флот. При казалось бы, вторичности стрелкового оружия для флота, винтовки ему были необходимы, так как использовались для охраны баз, конвойной службы, для базовой подготовки новобранцев и стрелковых команд. Формально, численности Гарандов все же должно было хватать, чтобы закрывать текущие потребности, но это создавало логистическую проблему, так как для проведения тех же амфибийных операций пришлось бы снабжать армейские и флотские подразделения различными типами боеприпасов, ибо флот предполагал, что в самом скором времени армия полностью перейдет на М14. Если бы моряки знали, что через какие-то пару-тройку лет армия начнет переходить на М16 калибра .223, они бы задумались над целесообразностью подобной унификации, но на рубеже 1950-х и 1960-х М16 была еще сферическим конем в ваккуме, и потому было принято решение перевести наличный арсенал Гарандов на новый патрон стандарта НАТО.

Первоначально было решено, что необходимо найти оптимальный метод модификации М1 под новый калибр, для чего в конце 1959 года было выделено $25 000 Военно-морскому заводу боеприпасов (Naval Ordnance Plant) в Йорке, Пенсильвания на соответствующие исследования. Работы проходили под руководством инженера Джеймса Веллера. Главной проблемой была разная длина патронов — новый патрон был почти на сантиметр короче старого. Было установлено, что оптимальным способом модернизации будет установка металлической втулки в затвор и соответстующего вкладыша в патронник. Работы шли ни шатко ни валко (видимо, с наличным арсеналом Гарандов все было не столь плачевно, как это представлял флот) и лишь в 1962 году был заключен контракт с H.P. White Laboratories в г. Стрит, штат Мериленд, на изготовление тестовой партии вкладышей в патронник, втулок затвора и прочих деталей необходимого качества для проведения модификации. Попутно выяснилось, что в связи с меньшей мощностью нового патрона необходимо расширить отверстие для выхода пороховых газов в стволе для обеспечения приемлемой работы автоматики. В шахту магазина модифицированной винтовки предполагалось устанавливать пластиковую вставку для предотвращения заряжания пачки с патронами 30-06. В результате лишь в 1964 году дело дошло до испытаний модифицированного Гаранда, которые проводил завод-изготовитель и М1, и М14 — Springfield Armory. По результатам испытаний модифицированная винтовка получила наименование М1Е14. С отчетом об этих испытаниях можно ознакомиться по этой ссылке.

Фото патронников винтовок М1. На первом фото — стандартная винтовка под патрон 30-06, на втором — модифицированая под 7,62х51. Хорошо видны пластиковая вставка и вкладыш в патронник:

Испытания показали низкое качество проведенной конверсии, так, вкладыш в патронник после нескольких выстрелов мог быть извлечен вместе с пустой гильзой. Было рекомендовано наносить на внешнюю поверхность вкладыша несколько пазов, которые, при обжимании вкладыша в патроннике зацеплялись бы за его стенки. Это помогло не сильно, хотя ресурс патронника несколько повысило. Армия и Корпус также провели тестирование модифицированной винтовки и от подобной переделки отказались, ибо ее надежность их не удовлетворила. Тем не менее, флот принял решение приступить к конверсии наличного арсенала Гарандов. Так как модифицированная винотовка выходила из-под юрисдикции армии и Корпуса, пользовавшихся единой системой обозначений, то ей был присвоен флотский индекс — Mk2 MOD 0 (Mk — Mark — Марка, MOD — Model — Модель).

В 1965 году флот заключил контракт с компанией American Machine & Foundry (AMF) в Йорке, штат Пенсильвания, на конверсию 15050 винтовок по программе “Rifle, M1 Caliber 7.62 mm Conversion.” На первых 100 винтовках клеймо о проведенной модернизации выбивалось на левой части патронника, что создавало трудности в идентификации оружия, так как именно эта сторона патронника полностью закрыта деревянной накладкой. По этой причине на остальных винтовках клеймо стало выбиваться на правой его стороне. Многие переданные на модернизацию винтовки были выпущены еще в годы Второй Мировой войны. В дополнение к первому контракту, был объявлен тендер на модернизацию еще 10 000 винтовок, доставшийся компании Harrington & Richardson Arms Co.

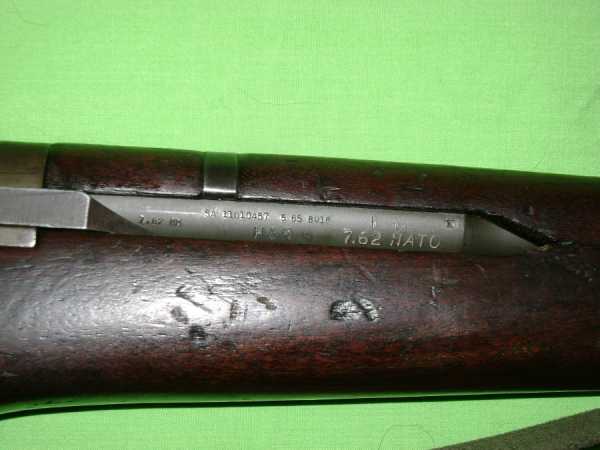

Маркировки винтовки, модифицированной Harrington & Richardson Arms Co.

Тем не менее, проблемы продолжались. Вкладыши упорно не хотели удерживаться в патроннике и, в качестве очередной направленной на устранение этой болезни меры Фонд военно-морского вооружения (Naval Weapons Facility) в г. Крейн, штат Индиана, предложил уменьшить число проточек на вкладыше. Это лишь незначительно увеличило его ресурс, не исправив ситуацию в целом. В конце концов, стало очевидно, что лишь изготовление полностью новых стволов способно решить проблему, и тако появилась модификация Mk 2 MOD 1.

В конце 1964 года флот заключил контракт со Springfield Armory на производство 30 000 новых стволов для винтовок М1 Гаранд под патрон 7,62х51. Стволы производились в 1965-66 гг. и лишь около 5000 винтовок из уже модифицированных AMF 17050 единиц было доведено до уровня MOD 1. Из 15 000 модифицированных H&R винтовок лишь около четверти было доработано до уровня MOD 1. Существовало примерно три подварианта этой модификации, незначительно отличавшихся деталями.

Винтовки Mk 2 MOD 1 выпускались также в матчевых версиях, Match Grade A и Match Grade B. Интересно, что первая версия использовалась матчевыми командами флота на соревнованиях вплоть до 1999 года.

Надо сказать, что модифицированные винтовки продержались на флоте весьма недолго, так как уже к концу 1960-х в связи с полным переходом и армии, и Корпуса на М16А1 высвободилось огромное количество М14, делавших конверсию, тем более такую малоэффективную, Гарандов бессмысленной. А к концу 1970-х и флот в полной мере заполнил свои потребности в винтовках поставками М16А1, превративших само использование винтовок под 7,62х51 бесперспективным. Само собой, никаких международных поставок флотских модифицированных винтовок не осуществлялось и наличие подобного оружия у каких-либо союзных США формирований стран Третьего Мира не зафиксировано.

Статья подготовлена на основе ресурсов americanrifleman.org, ar15.com и прочих материалов сети Internet

bobbie-hamilton.livejournal.com

Carbine M1 / M1A1 / M2 / M3 карабин

U.S. Carbine, Caliber .30 M1 / M1A1 / M2 / M3

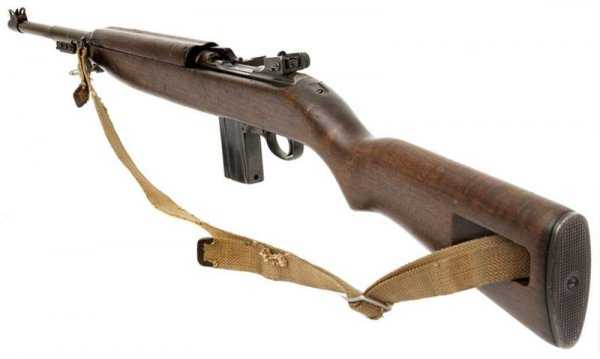

Самозарядный карабин U.S. Carbine, Caliber .30 M1

Фото (c) Oleg Volk olegvolk.net

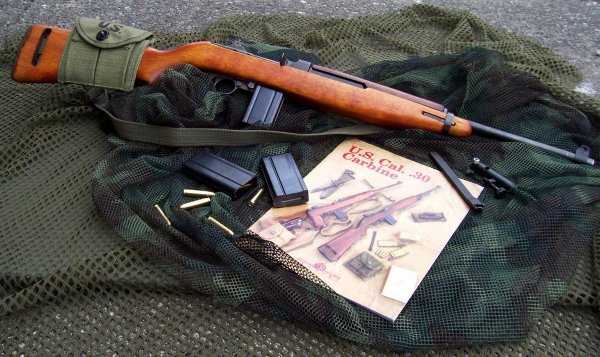

U.S. Carbine, Caliber .30 M1 (сокращенно — M1 Carbine)

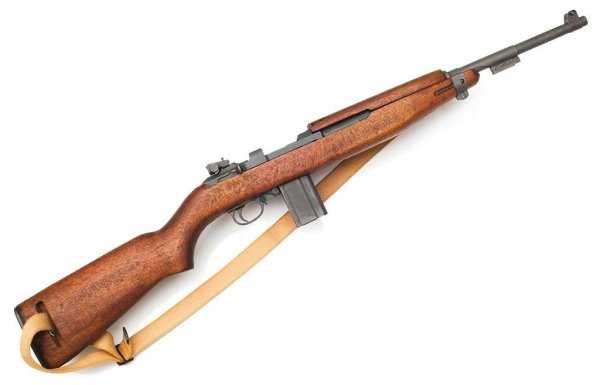

Самозарядный карабин U.S. Carbine, Caliber .30 M1

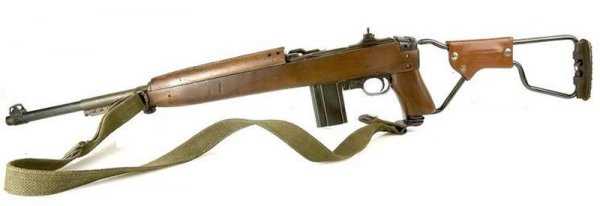

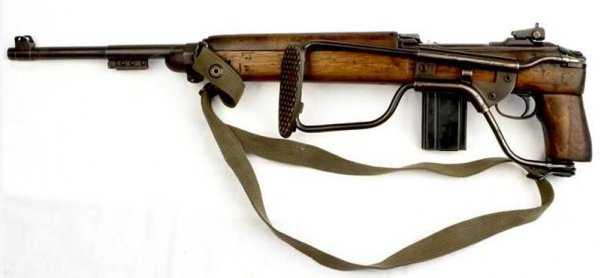

Самозарядный карабин M1A1 со складным металлическим прикладом

Самозарядный карабин M1A1 с прикладом в боевом положении

Самозарядный карабин M1A1 со сложенным прикладом





Автоматический карабин M2 с переводчиком режимов огня и коробчатым изогнутым магазином емкостью 30 патронов 7,62×33

Автоматический карабин M3

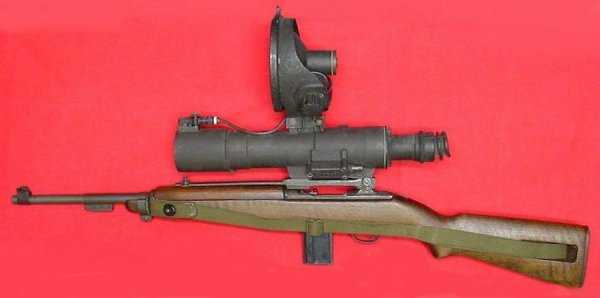

M3 Carbine представляет собой карабин M2 с креплением для инфракрасного ночного прицела и съемным конусным пламегасителем



Автоматический карабин M3

М1 Carbine (полное наименование — US Carbine, Caliber .30, M1) — американский лёгкий военный самозарядный карабин времён Второй мировой войны, самое массовое стрелковое оружие этого периода.

В 1938 году в армии США впервые задумались о необходимости перевооружения военнослужащих так называемой «второй линии» (не участвующие в пехотном бою экипажи боевых машин, расчёты орудий и прочие солдаты, которым по штату не положена «полноценная» винтовка) с самозарядных пистолетов на лёгкие карабины. Причиной для этого послужила бо́льшая эффективность карабинов, меньшие затраты на обучение солдат эффективному использованию их (в сравнении с пистолетами), и, при этом, достаточно небольшие массо-габаритные характеристики. Подобные идеи созвучны современной концепции PDW («личного оружия самообороны военнослужащих»).

В 1941 году по заказу Армии США фирмой «Винчестер» был разработан новый патрон .30 Carbine (7,62×33 мм), похожий по своей мощности и конструкции на револьверный «магнум» (и впоследствии он действительно использовался в ряде револьверов). Благодаря своей высокой по меркам пистолетных боеприпасов мощности, этот патрон изредка даже считается переходным к промежуточному, но на самом деле, хотя его дульная энергия (порядка 1200 Дж) действительно была намного, примерно вдвое, выше, чем у популярных тогда армейских пистолетных патронов, всё же она оставалась ощутимо ниже, чем у появившихся позднее «настоящих» промежуточных боеприпасов (обычно имеющих в этом калибре дульную энергию порядка 2000 Дж), и не превосходила показателей популярных в США пистолетных и револьверных патронов класса «магнум».

Кроме того, его короткая пуля с круглым носком имела достаточно посредственную баллистику, быстро теряя скорость, что также не позволяет напрямую сравнивать его с промежуточными патронами, которые снаряжаются остроносыми пулями, рассчитанными на ведение огня на сравнительно большие дальности. В целом, однако, затруднительно дать однозначное определение класса этого патрона, видимо, наиболее корректно то обозначение, которое было дано ему при принятии на вооружении — «карабинный» (Carbine), по тому единственному (на тот момент) образцу оружия, в котором он использовался, и для которого он, по сути, и был спроектирован.

Под этот новый патрон фирмой Winchester был разработан и лёгкий самозарядный карабин. За основу его конструкции была принята схема газового двигателя, разработанная Дэвидом Уильямсом.

Это было элегантное, похожее на лёгкий охотничий самозарядный карабин, оружие. Карабин был коротким, удобным и необременительным в обращении, имел массу всего в 2,6…2,8 кг в снаряжённом виде, — то есть, был существенно легче, чем пистолеты-пулемёты того времени; в крайних случаях из него можно было стрелять с одной руки, как из пистолета. Несмотря на «форм-фактор» полноценного лёгкого карабина с деревянной ложей, по сути это был пистолет-карабин, тяготеющий по назначению и характеристикам к таким классическим образцам этого класса, как Mauser C-96 или артиллерийский «Люгер».

Попав в действующую армию в 1941 году, когда США уже вступили во Вторую мировую войну, карабины М1 быстро завоевали огромную популярность. М1 получил ласковое прозвище «бэби-гаранд», в честь бывшей в то же время основным оружием американской пехоты «полноразмерной» винтовки M1 Garand, уменьшенный вариант которой он немного напоминал внешне благодаря ряду общих черт в конструкции и дизайне.

М1 успешно применялся в ближнем бою, превосходя по кучности и меткости одиночного огня любые пистолеты-пулемёты того времени благодаря лёгкому запирающемуся во время выстрела затвору вместо массивного свободного и курковому ударно-спусковому механизму вместо стрельбы «с заднего шептала». Мягкая (по сравнению с винтовками) отдача могла провоцировать на частую стрельбу, впрочем, у американских солдат не было проблем с нехваткой патронов. Правда, прицельная дальность стрельбы из карабина не превышала 200—300 м, что прежде всего было связано с неудачной с точки зрения баллистики формой пули.

В 1944 появился M2 Carbine, отличавшийся наличием в ударно-спусковом механизме автоспуска, позволяющего вести огонь очередями, переводчика видов огня слева на ствольной коробке, а также секторным магазином ёмкостью 30 патронов. Вполне вероятно, что его появление стало ответом на применение немцами StG-44, — во всяком случае, хронология событий позволяет прийти к такому выводу. При этом большая часть карабинов М2 была получена не производством на заводе «с нуля», а в полевых условиях, установкой на имеющиеся М1 специального набора деталей (обозначения наборов — T17 и T18).

Между тем, эффективность автоматического огня из такого лёгкого оружия, даже при умеренной мощности патрона, оказалась низка, кроме того, его ведение негативно сказывалось на долговечности оружия, поэтому М2 не получил такого широкого распространения, как его прототип, — было выпущено около 600 тысяч экземпляров, включая переоборудованные из М1.

Во время войны в Корее M2 Carbine занимал нишу автоматов. Оживальный носик пули обеспечивал хорошее останавливающее действие на коротких дистанциях. Однако автоматический огонь из столь лёгкого оружия приводил к слишком сильному подбросу ствола, что делало стрельбу на длинные дистанции бесполезной. В целом, M2 Carbine заметно уступал пистолетам-пулемётам в управляемости непрерывным огнём. Из-за баллистики пули огонь одиночными выстрелами не достигал точности винтовки M1 Garand. Кроме того, в морозную погоду автоматика карабина работала не идеально.

Устройство

М1 имел относительно простую для своего класса конструкцию, адаптированную к массовому производству и весьма технологичную по меркам промышленности США. Оружие имело газоотводный двигатель с коротким (всего порядка 8 мм) ходом газового поршня, расположенный под стволом. При выстреле поршень коротким энергичным толчком передаёт энергию затворной раме, дальнейшая работа автоматики происходит за счет инерции подвижных частей, а также воздействующего на донце гильзы остаточного давления газов в канале ствола. Затворная рама вместе с возвратной пружиной располагалась внутри цевья под стволом, за пределами ствольной коробки, скользя расположенным справа отростком по ступеньке на её боковой наружной поверхности, что позволило свести к минимуму габариты самой ствольной коробки, снизив тем самым общую массу оружия. Расположенный справа на затворной раме отросток, совмещённый со взводной рукоятью, непосредственно осуществлял отпирание-запирание и открывание-закрывание затвора при помощи фигурного паза со скосом. Затвор запирался поворотом по часовой стрелке на два боевых упора за вырезы ствольной коробки.

Ударно-спусковой механизм — курковый. Оружие имело кнопочный предохранитель в передней части спусковой скобы, который блокировал спусковой крючок и шептало при нажатии на кнопку; на поздних выпусках он был заменён на рычажок, так как кнопку можно было легко перепутать с расположенной перед ней такой же кнопкой защёлки магазина. На М2 имелся переводчик видов огня в виде вертикального рычажка, расположенный на ствольной коробке слева в районе окна для выброса гильз. Полноценной затворной задержки оружие не имело, однако находящуюся в крайне заднем положении затворную раму можно было зафиксировать, нажав кнопку у основания взводной рукояти. Магазины могли снаряжаться из обойм на 15 патронов, причём без использования каких либо дополнительных устройств — направляющие для установки обоймы имелись на самих магазинах.

Детали оружия изготавливались преимущественно на металлорежущих станках, однако по американским меркам М1 считался достаточно технологичным и недорогим в производстве оружием: армии каждый экземпляр обходился в 45 долларов, при том, что закупочная цена винтовки М1 Гаранд составляла $85, пистолета-пулемёта Томпсона — $209 в начале войны и до $45 ближе к концу, пистолета Кольт М1911 — порядка $12. За все годы выпуска было произведено более 6 миллионов экземпляров карабина. Кое-где он до сих пор используется в полиции и аналогичных структурах; в США его выпуск продолжается несколькими фирмами, уже в качестве гражданского оружия, часто с теми или иными отличиями в конструкции и внешнем дизайне.

Карабин сравнительно быстро и просто разбирался и собирался, для этого было необходимо ослабить винт на ложевом кольце (ранние выпуски имели неразрезное кольцо с пружинной защёлкой), сдвинуть его вперёд, вынуть механизм оружия из деревянных деталей ложи, отсоединить удерживаемую шпилькой спусковую коробку, снять затворную раму и вынуть затвор.

На некоторых карабинах применялись ружейные гранатомёты M8. Начиная с 1944 года на стволах карабинов появляются приливы для установки штыков М4.

Производители

В 1941-1945 гг. карабины М1 производились для вооружённых сил США на значительном количестве предприятий ряда американских компаний, среди которых: Winchester Repeating Arms Company, IBM — International Business Machines Corporation и Rock-Ola Manufacturing Corporation.

После окончания Второй мировой войны карабины M1 и их коммерческие модификации выпускались ещё несколькими оружейными компаниями, среди которых Springfield Armory, Howa Machinery Company Ltd. (на военном арсенале в городе Нагоя), «Auto-Ordnance» и «Chiappa Firearms» (Италия).

Модификации

М1А1 — карабин для парашютно-десантных частей, со складным металлическим прикладом; выпущено 150 000 шт.
М1А2 — М1 с изменёнными прицельными приспособлениями, серийно не выпускался.
М1А3 — М1А1 с изменённым складным прикладом, серийно не выпускался.
M2 Carbine образца 1944 года — вариант с возможностью ведения автоматического огня с темпом 750 выстрелов в минуту. Вместе с карабином М2 был принят на вооружение новый секторный магазин на 30 патронов, полностью взаимозаменяемый с магазинами на 15 патронов.
M3 Carbine — «снайперский карабин», модификация автоматического карабина М2, заключавшаяся в установке креплений для инфракрасных ночных прицелов, а также съёмного пламегасителя. На карабин М3 могли быть установлены ночные прицелы первого поколения М1, М2 и М3. Выпущено примерно 3000 шт.
M1 Enforcer — послевоенная коммерческая гражданская модификация без приклада и с укороченным стволом.
«Le MAG» — коммерческая модификация под 11,43-мм патрон .45 Winchester Magnum, созданная в начале 1990-х годов фирмой «Ле МАГ» (конструктор Тим Ле Жандр), кроме того, вместо штатной деревянной ложи на карабины устанавливалась новая, изготовленная из чёрной пластмассы.
в 2000е годы компания «Auto-Ordnance» выпустила серию реплик карабина M1 под патрон 7,62х33 мм:
Auto-Ordnance AOM110 — реплика M1 времён Второй мировой войны с берёзовой ложей, но без крепления для штыка
Auto-Ordnance AOM120
в 2008 году компания «Auto-Ordnance» выпустила новую серию реплик карабина M1 под патрон 7,62х33 мм:
Auto-Ordnance AOM130 — точная реплика M1 времён Второй мировой войны с ореховой ложей
Auto-Ordnance AOM150 — точная реплика M1A1 времён Второй мировой войны со складным металлическим прикладом
Auto-Ordnance AOM160 — «тактическая модификация» со складным прикладом, ложей и пистолетной рукоятью, которые изготовлены из чёрной пластмассы
компания «LSI Citadel» (США) выпускала:
Citadel M1 Carbine — конверсионный вариант M1 под патрон 9×19 мм «Parabellum»
Citadel M1-22 — конверсионный вариант M1 под патрон .22LR
компания «Chiappa Firearms» выпускала собственные модификации:
Chiappa M1-9 — модификация M1 под патрон 9×19 мм «Parabellum» с питанием от 15-зарядных магазинов от пистолета Beretta 92
Chiappa M1-22 — модификация M1 под патрон .22LR

Технические характеристики

Калибр: .30 US Carbine (7,62×33)

Длина оружия: 904 мм (648 мм – со сложенным прикладом, для M1A1)

Длина ствола: 458 мм

Масса без патронов: 2,3 кг.

Темп стрельбы: 750 выстр/мин. (для модификации M2)

Емкость магазина: 15 или 30 патронов

Американские пехотинцы с карабинами M1

Солдат германского Вермахта с трофейным U.S. Carbine, Caliber .30 M1 в бою

Момент выстрела из карабина M1 Фото (c) Oleg Volk olegvolk.net

Самозарядные винтовки

www.armoury-online.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
