Большой десантный корабль проекта 11711 «Иван Грен» и его возможности

Большой десантный корабль «Иван Грен» проекта 11711 (по кодификации НАТО Ivan Gren) в скором времени станет самым современным БДК в составе российского флота. БДК «Иван Грен» предназначен для высадки десанта, перевозки боевой техники, а также различного оборудования и грузов. Всего для ВМФ России было заложено два корабля данного проекта. Головной корабль «Иван Грен» проходит завершающую стадию государственных испытаний, второй БДК «Пётр Моргунов» готовится к спуску на воду. От дальнейшей постройки кораблей данного проекта российские военные отказались в пользу создания еще более крупных и вместительных судов данного класса.

В конце декабря 2017 года генеральный директор Прибалтийского судостроительного завода «Янтарь» Эдуард Ефимов рассказал журналистам о том, что большой десантный корабль «Иван Грен» вышел на завершающую стадию государственных испытаний. Незадолго до этого новейший российский корабль провел свои первые стрельбы и проверил корабельную артиллерию в Балтийском море. Стоит отметить, что «Иван Грен» корабль с очень трудной судьбой, он был заложен в Калининграде еще 23 декабря 2004 года, но был спущен на воду лишь 18 мая 2012 года и до сих пор не включен в состав флота. На начальном этапе сборку корабля серьезно осложняли нестабильное финансирование и проблемы на самом предприятии.


При этом новый корабль на флоте без сомнения ждут. Ввод его в состав флота существенно расширить возможности ВМФ России на море и в отдаленных регионах планеты. Десантный корабль океанской зоны «Иван Грен» проекта 11711 сможет брать на борт до 300 морских пехотинцев, а также 13 основных боевых танков (массой до 60 тонн) либо на выбор до – 36 БТР/БМП, боевая техника располагается на танковой палубе. Также на борту корабля имеется крытый ангар и взлетная площадка для вертолетной техники. Он может принять на борт до двух транспортно-боевых вертолетов Ка-29, либо поисково-спасательных вертолетов Ка-27. В случае необходимости на его борту сможет разместиться и ударный вертолет Ка-52К «Катран».


Большие десантные корабли проекта 11711 являются дальнейшим развитием советских БДК проекта 1171 «Тапир». Проектированием кораблей нового проекта занималось Невское проектно-конструкторское бюро. Корпус кораблей проекта 1171 был взят за основу не случайно, он отлично зарекомендовал себя за десятилетия службы в составе советского, а затем и российского флота. При этом большая часть конструкций в рамках реализации нового проекта претерпела значительные изменения. Главным образом были переработаны надстройки и внутренние помещения десантного корабля. При строительстве БДК «Иван Грен» были использованы самые современные технологии, в особенности, направленные на снижение заметности за счет использования современных технических решений и материалов. Помимо этого было уделено повышенное внимание условиям размещения экипажа корабля и десантников. На борту БДК появились тренажерный зал, столовая, а также более комфортабельные кубрики и каюты.

Погрузка боевой техники на корабль может выполняться либо самостоятельно по аппарелям, либо при помощи кранов. Погрузка грузов и техники в десантное отделение может осуществляться через грузовой четырехстворчатый люк, расположенный в верхней палубе при помощи крана грузоподъемностью 16 тонн. Для погрузки на борт моторных лодок, шлюпок и техники на борту имеются также два шлюпочных крана. Помимо всего прочего грузовой люк корабля может использоваться для вентиляции, выводя выхлопные газы, работающей техники с подпалубного пространства (десантного отделения). Вентиляция десантного отделения очень важна, так как позволяет перевозимой технике прогревать двигатели, что очень важно в условиях низких температур воздуха. Выхлопные газы работающей на холостом ходу техники довольно быстро заполняют десантный трюм, поэтому вентиляция через верхний грузовой люк просто необходима, благодаря этому десантники не отравятся выхлопными газами.

Главной особенностью или «фишкой» кораблей проекта 11711 является так называемый неконтактный метод высадки десанта на необорудованное побережье. Для этого из распахнутых носовых створок могут выталкиваться на воду инженерные понтоны, которые в сцепленном виде формируют мост на берег. Данный понтонный мост стыкуется с берегом, на который производится высадка десанта, после чего используется для переправы тяжелой техники и морских пехотинцев. Данная схема десантирования позволяет сохранять дистанцию между БДК и берегом, серьезно снижая риск сесть на мель.


Возможности БДК «Иван Грен» позволяют ему перевозить морем танки, боевые машины пехоты, бронетранспортеры, армейские грузовики или буксируемую артиллерию на расстояние до 3,5 тысяч морских миль (на скорости хода 16 узлов). Боевая техника перевозится на так называемой танковой палубе. Технику на борт можно загружать разными способами: палубным или портальным краном, также она может заехать на борт судна своим ходом через кормовую аппарель. Помимо боевой техники БДК может перевозить различные грузы, в том числе стандартные 20-футовые морские контейнеры. В стандартных 20-футовых морских контейнерах среди прочего может размещаться и ракетный комплекс Club-K, являющийся модификацией ракетной системы «Калибр». При этом вряд ли на борту БДК «Иван Грен» появятся какие-либо ракетные комплексы, так как противодействие кораблям противника не входит в его прямые задачи.

Легкие плавающие БТР, БМП и БМД могут выпускаться в море прямо с кормы и носа корабля, они в состоянии добраться до берега самостоятельно. Высадка десанта возможна при волнении моря до 4-х баллов. Благодаря дальности хода «Иван Грен» обладает возможностью отдаленного десантирования, он в состоянии патрулировать определенный регион на протяжении месяца, автономность плавания составляет именно 30 дней.

Полное водоизмещение десантного корабля составляет 5 000 тонн, длина – 120 метров, ширина – 16,5 метра, осадка – 3,6 метра. Сердцем БДК «Иван Грен» являются два 16-цилиндровых V-образных дизеля 10Д49 с газотурбинным наддувом мощностью 5200 л.с. Возможности силовой установки позволяют разгонять корабль до максимальной скорости 18 узлов. Экипаж корабля состоит из 100 человек. Наиболее современными БДК в составе российского флота до появления кораблей проект 11711 были БДК проекта 755 польской постройки. «Иван Грен» превосходит их по водоизмещению – 5000 тонн против 4080 тонн у кораблей проекта 755, помимо этого новый российский десантный корабль на 8 метров длиннее, на 1,5 метра шире и на 1,3 метра глубже сидит в воде. Соответственно выше и его десантные возможности.


В рамках работы над проектом и постройкой корабля его вооружение претерпело изменения. Согласно первоначальному проекту на борту БДК должна была появиться одна 76-мм артиллерийская установка АК-176М, два зенитно-артиллерийских комплекса «Палаш» и две пусковых установки реактивной системы залпового огня А-215 «Град-М». Однако в связи с тем, что концепция использования БДК проекта 11711 претерпела изменения, а также для экономии денежных средств и времени постройки корабля в 2010 году было принято решение об изменении состава вооружения, которое сегодня носит сугубо оборонительный характер.

Вооружение БДК «Иван Грен» представлено одной двухавтоматной корабельной 30-мм автоматической артиллерийской установкой АК-630М-2, двух установок АК-630 с радиолокационной системой управления огнем 5П-10-03 «Ласка», двух 14,5-мм установок МПТУ «Жало», а также комплекса выстреливаемых пассивных помех КТ-308-04 «Просвет-М», данный комплекс защищает корабль от ракет противника.

АК-630М-2 «Дуэт» – это современная двухавтоматная 30-мм автоматическая артиллерийская установка, которая обеспечивает огромную скорострельность – до 10 000 выстрелов в минуту. Основное ее предназначение – это обеспечение противоракетной обороны кораблей ВМФ в ближней зоне. В первую очередь она предназначена для поражения противокорабельных ракет и иных видов управляемого оружия. Также установка может решать задачи по поражению самолетов, вертолетов и БПЛА противника, малоразмерных надводных и береговых целей. Эффективная дальность стрельбы составляет 4000 метров.


Установки АК-630М-2 и АК-630 построены по схеме многоствольного оружия (по 6 стволов) с вращающимся блоком стволом (так называемая схема Гатлинга). Автоматика российских установок такого типа работает за счет энергии пороховых газов и в отличие от иностранных аналогов (Phalanx CIWS и Goalkeeper) не требует наличия внешних источников энергии для вращения блока стволов. Установленная на десантном корабле «Иван Грен» установка АК-630М-2 «Дуэт» стала дальнейшей модернизацией комплекса АК-630М1-2, от которого визуально отличается башней, получившей меньшую радиолокационную заметность.

Помимо скорострельного артиллерийского вооружения на борту имеются два крупнокалиберных пулемета. Это МПТУ «Жало» – 14,5-мм морские тумбовые пулеметные установки, которые предназначены для борьбы с воздушными, надводными и береговыми легкобронированными целями. Крупнокалиберные пулеметы позволяют эффективно поражать легкобронированные объекты на дальности до 2000 метров и 1500 метров по высоте. Для ведения огня по воздушным, надводным и береговым целям используются патроны с бронебойно-зажигательной пулей Б-32, бронебойно-трассирующей пулей БЗТ, а также зажигательной пулей мгновенного действия МДЗ.

В интернете и различных СМИ можно было встретить утверждения о том, что новые российские БДК проекта 11711 якобы являются своеобразной заменой построенным во Франции, но так и не переданным Российской Федерации – универсальным десантным кораблям-докам типа «Мистраль», но это абсолютно неверно. Во-первых, постройка БДК «Иван Грен» началась задолго до решения Минобороны приобрести во Франции «Мистрали», во-вторых, корабли трудно сопоставить даже по своим техническим возможностям, главным образом размерам. Сравнивать их некорректно из-за огромной разницы в водоизмещении (более чем в 4 раза), а также размерах авиационной группы (Мистрали могут нести на борту до 16 легких вертолетов).

АК-630М-2 «Дуэт» — российская корабельная двухавтоматная 30-мм автоматическая артиллерийская установка


Более корректным является сравнение новых российских БДК проекта 11711 с китайскими кораблями Тип 072-III (класс Yuting-II), которые представляют собой большие танкодесантные суда, являющиеся основными десантными средствами в составе военно-морских сил КНР. При близких характеристиках и размерах, российский проект в выгодную сторону отличается наличием на борту полноценного вертолетного ангара.

Несмотря на то, что российские военные моряки не заинтересованы в дальнейшем приобретении БДК проекта 11711 (информация об этом появилась в 2015 году), отказавшись от них в пользу более крупных кораблей нового поколения, ставить крест на дальнейших перспективах БДК проекта 11711 пока что рано. В настоящее время корабль уже обладает паспортом экспортного облика, поэтому может продвигаться Россией на экспорт. Об этом сообщал телеканал «Звезда» со ссылкой на Сергея Власова, являющегося генеральным директором Невского проектно-конструкторского бюро. Судя по официальному каталогу Объединенной судостроительной корпорации (ОСК), речь идет о проекте 11711Э, который получил увеличенное до 6600 тонн водоизмещение.

К более крупным десантным судам, которые в будущем могут появиться в составе российского флота, можно отнести корабли проекта «Прибой». В рамках работы форума «Армия-2015» был впервые представлен макет универсальных десантных кораблей проекта «Прибой» с водоизмещением более 14 тысяч тонн и вместимостью до 500 десантников, 20-30 танков или 60 единиц различной военной техники. Помимо всего прочего данные кораблей смогут взять на борт до 8 вертолетов Ка-27 или Ка-52К.

Источники информации:
https://ria.ru/forces/20171229/1511888116.html
https://tvzvezda.ru/news/opk/content/201708030944-qlqy.htm
https://militaryarms.ru/voennaya-texnika/voennye-korabli/proekt-11711
Материалы из открытых источников

topwar.ru

чем интересен большой десантный корабль «Иван Грен» (10 фото) . Чёрт побери

Три сотни вооруженных до зубов морпехов, 13 основных боевых танков или — на выбор — около 40 БТР/БМП, а также два транспортно-десантных вертолета. Такая мини-армия свободно умещается на борту большого океанского десантного корабля (БДК) проекта 11711 «Иван Грен».


До конца года на нем поднимут Андреевский флаг, и «Грен» официально войдет в состав Северного флота. Этот «десантник» — первый российский корабль такого класса, способный обеспечивать высадку людей и тяжелой техники без контакта с берегом.

Морпехи с доставкой.

Если не считать флотилии малых и средних десантных кораблей, то только БДК сегодня в составе ВМФ числится около двух десятков. Это корабли советских проектов 775 (типа «Цезарь Куников») и 1171 (типа «Николай Фильченков»). Если первые еще относительно молодые, то возраст вторых уже приближается к почтенному. К примеру, «Саратов» был спущен на воду в 1964-м. И хотя корабли регулярно ремонтируются, очевидно, что уже очень скоро им потребуется замена. «Иван Грен» — прямой потомок БДК проекта 1171 «Тапир», а точнее, его развитие. Даже по основным характеристикам они схожи: смахивающий на сухогруз «дедушка» тоже обладает солидным водоизмещением и может перевезти 300 морских пехотинцев и два десятка танков.

Плоскодонные корабли проекта 755 польской постройки, которые сейчас составляют основу флота БДК, уступают «Ивану Грену» по габаритам и вместимости. Для сравнения: полное водоизмещение нового корабля — 5000 тонн против 4080 у польского «собрата». Кроме того, он на восемь метров длиннее, на полтора метра шире и на 1,3 метра глубже сидит в воде. Если «Цезарь Куников» может вместить 190 морпехов и десять танков (или 24 бронетранспортера), то «Грен» — 300 и 13 соответственно. Корабли 775-го проекта строили двумя сериями, причем, планировалась третья — специально под перевозку газотурбинных танков Т-80. Примечательно, что головной БДК этой серии назывался «Контр-адмирал Грен». Его успели заложить в Гданьске, но после распада СССР разрезали на металл.

Пушки и «Катраны».

Новый БДК несколько превосходит корабли проекта 755 не только про грузоподъемности, но и по мощи бортового вооружения. В дополнение к АК-176М и АК-630М-2 «Дуэт» (10 тысяч выстрелов в минуту) он несет две установки реактивной системы залпового огня А-215 «Град-М» калибра 122 миллиметра. Каждая включает в себя лазерный дальномер, систему управления, 40 направляющих и забрасывает реактивные снаряды на дальность до 20 километров со скорострельностью две штуки в секунду. Массированный удар «Града» буквально сметает живую силу и легкую бронетехнику противника. Таким образом, корабль в состоянии даже без поддержки других сил флота прикрыть высадку десанта плотным ракетно-артиллерийским огнем. Защититься от вражеских ракет ему помогут несколько пусковых установок комплекса радиоэлектронного подавления. Хотя, как правило, корабли такого класса применяются не в одиночку, а в составе мощной десантной группы.

Для строительства «Грена» применялись новейшие разработки в кораблестроении, использовались высокопрочные материалы и даже технологии снижения заметности. Ограничений по типам перевозимой боевой техники практически нет, лишь бы ее суммарная масса не превышала допустимую. БДК может транспортировать танки, бронетранспортеры, боевые машины пехоты, армейские грузовики или буксируемую артиллерию на расстояния до 3,5 тысячи морских миль. Все это хозяйство размещается на так называемой танковой палубе. Технику можно погрузить разными способами: портальным или палубным краном, также она своим ходом может заехать по кормовой аппарели. Кроме того, БДК может перевозить стандартные 20-футовые морские контейнеры. В кормовой надстройке оборудован ангар для десантно-транспортного вертолета Ка-29 или ударного Ка-52К «Катран».

Мост на берег.

Фирменная «фишка» «Грена» — так называемый неконтактный метод высадки десанта на необорудованное побережье. Для этого из распахнутых носовых ворот один за другим на воду выталкиваются инженерные понтоны, которые в сцепленном виде образуют мост. Он «стыкуется» с береговой линией и служит переправой для тяжелой техники и морских пехотинцев. Такая схема позволяет сохранять дистанцию между кораблем и берегом и снижает риск сесть на мель.

Легкие плавающие БМП, БТР и БМД можно выпускать прямо в море как с кормы, так и с носа: они доберутся до берега самостоятельно. Интересно, что непосредственно перед высадкой танки и БМП обычно работают на холостом ходу, и десантный трюм быстро заполняется выхлопными газами. Чтобы десантники не отравились, открывают верхний грузовой люк. Высадка десанта возможна при волнении моря до четырех баллов.

«Сердце» БДК — два 16-цилиндровых V-образных дизеля 10Д49 с газотурбинным наддувом мощностью 5200 лошадиных сил. Он разгоняют корабль до максимальной скорости в 18 узлов. В автономном плавании «Грен» может находиться до месяца. Для экипажа численностью около 100 человек и морпехов предусмотрены достаточно комфортные условия размещения в каютах и кубриках, имеется даже тренажерный зал.

«Иван Грен» — головной корабль проекта 11711. Невское проектно-конструкторское бюро работало над ним несколько лет, проект неоднократно переделывали под меняющиеся требования Минобороны. Постройкой занимался Прибалтийский судостроительный завод «Янтарь». Там же сейчас достраивается второй корабль серии — «Петр Моргунов». Его планируется передать флоту в 2018 году. Больше таких кораблей строить не будут — командование отказалось от них в пользу еще более крупных и вместительных.

Большие десантные корабли — это универсальные рабочие лошадки, без которых не обходится ни одна серьезная войсковая операция на территории стран, имеющих выход к морю. Именно на них в 1986-м эвакуировали граждан СССР из охваченного огнем гражданской войны Йемена, а в начале 1990-х — личный состав советской военно-морской базы Нокра из Эфиопии. Во время грузино-абхазского конфликта из зоны боевых действий на «десантниках» вывозили беженцев и российских туристов. В 1999-м БДК Черноморского флота участвовали в переброске российского контингента миротворческих сил в Югославию, а в августе 2008-го – высаживали десант в грузинском порту Поти. Важнейшую роль эти корабли сыграли в операции Вооруженных сил России в Сирии. Кроме перевозки грузов, людей и техники, БДК могут также эффективно применяться для постановки морских мин.

chert-poberi.ru

На борту большого десантного корабля «Иван Грен» проекта 11711 » Военное обозрение

31 августа 2016 года головной корабль проекта 11711 «Иван Грен» завершил испытание авиационного комплекса в акватории Финского залива и 2 сентября вернулся на сдаточную базу в Балтийск, где началась подготовка корабля к очередному выходу в море.
В период нахождения корабля на якорной стоянке группе журналистов благодаря активному содействию пресс-службы завода и пресс-службы Балтийского флота удалось побывать на его борту и сделать подробный фоторепортаж о новом корабле.

Корабль заложен 23 декабря 2004 года в городе Калининграде на ОАО «Прибалтийский судостроительный завод «Янтарь» под заводским номером 01301.

Проект разработан в традиционном проектанте больших десантных кораблей – ОАО «Невское Проектно-Конструкторское бюро» в Санкт-Петербурге в период с 1988 по 2004 год для замены устаревших БДК проектов 775 и 1171. Бюро возглавляет генеральный директор и генеральный конструктор Виглин А.О, а главным конструктором проекта является Суворов В.Н. Корабль предназначен для высадки десанта на необорудованное побережье, а также для переброски морем грузов в ближней и дальней океанской зоне и участия в миротворческих операциях.

БДК способен реализовать следующие способы высадки техники: непосредственно на необорудованный берег с помощью носового высадочного устройства или на плав как через носовую, так и через кормовую аппарель или с помощью транспортно-десантного вертолета Ка-29. Кран-балка, расположенная между пятиярусной носовой и четырёхъярусной кормовой надстройками, позволяет выгружать легкую технику и грузы на причальную стенку или на плавающие десантные средства, находящиеся под бортом корабля. Новшеством является новый неконтактный способ, который предполагает использование инженерных понтонов, на подобии тех, которые применяют сухопутные войска при форсировании водных преград. Из нескольких понтонов формируется наплавной мост, по которому тяжелая и легкая техника может передвигаться и высаживаться непосредственно на берег, имеющий уклон менее 3 градусов. Такой метод давно используется за рубежом, но в отечественном флоте применен впервые. Также новшеством для отечественного флота является возможность перевозки на верхней палубе 20-футовых морских контейнеров с любым видом груза, выполненных по международным стандартам и выгрузки их на плавсредства или причальную стенку.

Корабль двухвальный, двухпалубный, с баком, ютом, кормовым расположением машинного отделения, двумя надстройками и сквозным, от носа до кормы, десантным трюмом, в котором размещается подвижная боевая техника. Корпус и надстройка стальные. Поскольку корабль рассчитан на длительное патрулирование с десантом на борту, комфортному размещению десанта уделено немаловажное значение. Для размещения десанта предусмотрены многоместные каюты с трехъярусными койками, спортивный зал, удобные душевые и умывальники. Для обеспечения прогрева двигателей техники, находящейся на нижней палубе, предусмотрена специальная система вентиляции. В кормовой надстройке предусмотрен ангар на 1 вертолет Ка-29, но благодаря тому, что конструкция ангара имеет выдвижную часть в сторону вертолетной площадки, то возможно базирование двух вертолетов, но при этом использование второго при нахождении первого в воздухе будет затруднено.

Неповторимый облик кораблю придает развитый бак с большим изгибом и возвышением над ватерлинией, конструкция и размеры которого обусловлены использованием инженерных понтонов для нового неконтактного способа высадки, а также применением носового гидродинамического обтекателя бульбового типа в подводной части корабля. Осадка корабля без груза составляет 4,6 м носом и 5,0 м кормой.

В процессе достройки корабля проект 3 раза корректировался в части изменения состава вооружения, радиоэлектронных средств и изменения ТТХ, а по причине недопоставки документации и контрагентского оборудования сроки готовности заказа не раз переносились. По первоначальному проекту планировалось вооружить корабль новой 100-мм артиллерийской системой А-190М и двумя зенитно-артиллерийскими комплексами «Палаш», для огневой поддержки десанта предусматривались две пусковые установки реактивной системы залпового огня А-215 «Град-М». В итоге, по причине выдвинутого уже в процессе строительства требования экономии бюджетных средств и сокращения сроков строительства, состав вооружения был существенно сокращен и задача по огневой поддержки десанта с корабля была снята. Установленное вооружение включает в себя две артиллерийские системы аналогичного назначения и одинакового калибра – носовую 30-мм артустановку АК-630М-2«Дуэт» и две кормовых 30-мм артустановки АК-630М с системой управления огнём 5П-10-03 «Ласка». Такой состав вооружения не характерен для других кораблей ВМФ России и является скорее компромиссом между необходимостью и возможностями гособоронзаказа. Предусмотренные проектом два 14,5-мм крупнокалиберных пулемета МТПУ «Жало» и переносные ПЗРК на время ходовых испытаний не устанавливались.

«Иван Грен» способен принять на борт 13 основных боевых танков, состоящих на вооружении ВС России, либо 36 единиц гусеничной или колесной боевой техники в габаритах боевой машины пехоты, а также 300-380 человек десанта с вооружением, амуницией и боеприпасами. Общая масса различных грузов, принимаемых на борт корабля составляет до 1500 тонн.

Главная энергетическая установка состоит из двух дизель-реверс-редукторных агрегата ДРРА-3700 на основе дизеля 10Д49 с системой управления турбонаддувом СУТН-10060, работающих на винт фиксированного шага, обеспечивающих кораблю скорость до 18 узлов. Эффективная мощность одного агрегата 5200 л.с. В каждом машинном отделении расположено по два вспомогательных дизель-генератора АДГ-1000НК в составе дизеля 8ДМ-21С. Один дизель-генератор обеспечивает все потребности в электроэнергии в стояночном режиме, два дизель-генератора – гарантированное питание в боевом режиме.

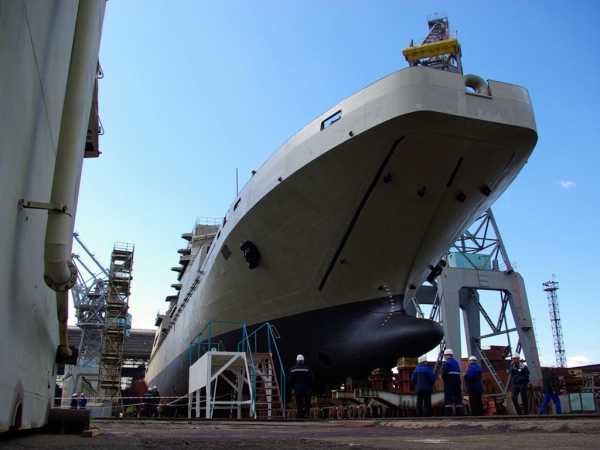

18 мая 2012 года корабль был спущен на воду, при этом было объявлено решение о строительстве серии из шести подобных кораблей, но после закладки второго корабля, получившего название «Петр Моргунов», серию сократили до двух единиц. Решение о дальнейшем строительстве аналогичных кораблей будет принято после проведения всесторонних испытаний головного. Также в 2003 году было анонсирована разработка экспортного варианта БДК – проект 11711Э.

25 июня 2016 года БДК «Иван Грен» впервые вышел в море в рамках заводских ходовых испытаний в полигоны Балтийского моря. А с 15 августа 2016 года «Иван Грен» встал на якорь в акватории Финского залива для приема на борт вертолета Ка-29 и проведения испытаний авиационного комплекса. По причине поломки материальной части вертолета, испытания начались только 23 августа, прибывший из Ейского 859-го Центра боевого применения и подготовки лётного состава Морской авиации ВМФ России вертолет Ка-29 бортовой номер 38 «желтый», регистрационный номер RF-34194 в первый же день совершил 24 посадки на палубу.

В период выполнения программы испытаний в Финском заливе кораблю пришлось выполнить первую в своей жизни спасательную операцию. 29 августа в районе 15:00 проходящий мимо корабля малоразмерный частный катер «Швед» с регистрационным номером Р7246ЛХ подал сигнал бедствия и запросил помощь. Катер следовал из Финляндии в Санкт-Петербург и попал в шторм 3-4 балла с ветром до 12 м в секунду. Неожиданно для капитана судна волнами из якорного клюза выбило якорь и стравилась за борт вся якорь-цепь, которую из-за неисправности шпилевого устройства пришлось обрезать. Находящиеся на борту пассажиры, в том числе двое детей, сильно укачались. Катер плохо управлялся на волне, но имел ход и связь. Капитан катера запросил командира поднять катер на борт, но поскольку у него не было специального спускоподъёмного устройства, существовала угроза во время сильного волнения при подъеме разбить катер о борт. Учитывая сложившуюся ситуацию, командир корабля принял решение прикрыть катер от волн и, поставив его в кильватер, сопроводил в безопасный район, поддерживая постоянную связь на УКВ. В двух милях от мелководного берега Зеленогорска БДК передал потерпевшего силам МЧС, которые ошвартовали катер в акватории зеленогорского яхт-клуба около 20:00.

2 сентября корабль прибыл в Калининград для устранения выявленных замечаний. Но, к сожалению, ожидаемого в этом году ввода корабля в состав ВМФ может не состояться. Замеры уровней физических полей показали, что токи, создаваемые в размагничивающих обмотках, не обеспечивают заявленных в техническом задании величин электромагнитного поля. Тому виной ошибочный выбор марки и сечения токоведущих кабелей. Для их замены потребуется постановка корабля в сухой док и проведение сложных корпусных работ.

Тактико-технические характеристики корабля.
Водоизмещение полное – 6000 тонн.
Главные размерения (макс. длина х ширина х осадка) – 120х16,5х5,0 метров.
Скорость полного хода без груза – 18 узлов.
Дальность плавания скоростью 16 узлов – 3500 миль.
Экипаж – 100 человек.
Автономность – 30 суток.
РЛС – МР-352 «Подитив».

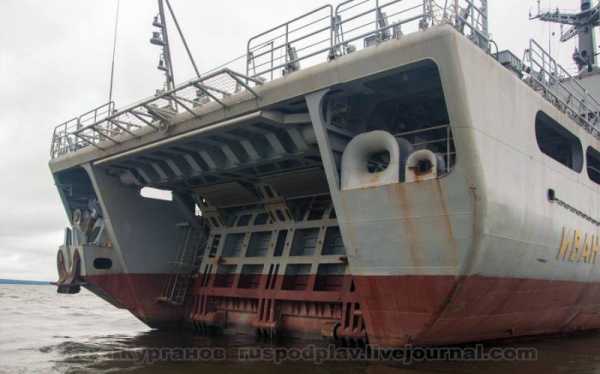

Кормовая аппарель.

Над приваренными буквами наименованием корабля проложен кабель-проводник устройства снятия с мели.

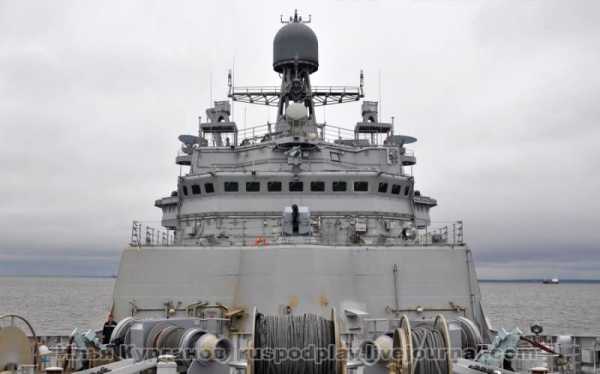

Вид на носовую надстройку и ходовой мостик.

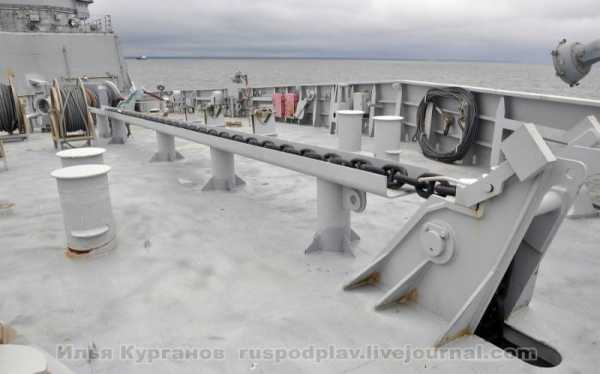

Якорное устройство.

Артиллерийская установка АК-630М1-2 «Дуэт», изготавливаемая «АК «Туламашзавод». На баке с правого борта видна площадка, на которую по первоначальному проекту планировалось установить пусковую установку А-215 «Град-М».

Вид на носовую надстройку и антенные посты.

Ходовой мостик. В центре – место вахтенного рулевого.

Левая часть мостика. Оптико-электронный блок УВ-450 системы внешнего наблюдения и целеуказания. Регулировка изображения и наведение визира осуществляется с помощью джойстика.

Вид с ходового мостика на бак корабля и носовую артиллерийскую установку.

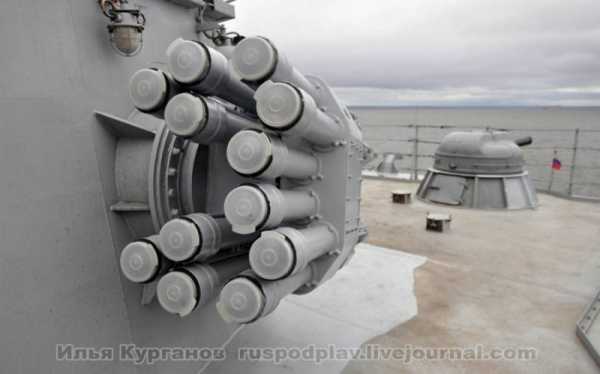

Установка 120-мм комплекса выстреливаемых помех ПК-10 «Смелый» и корабельный прожектор.

Вид на правое крыло мостика.

Вид на шкафут левого борта, выход на крыло мостика.

Интерьер столовой личного состава.

Вид на носовую надстройку с крыши вертолетного ангара.

Вид на вертолетную площадку и кормовую надстройку. Кормовая надстройка сформирована вокруг вертолетного ангара, в ней расположены медицинский блок, воздуховоды и газоходы машинного отделения, подбашенные отделения кормовых артиллерийских установок и пост управления полетами.

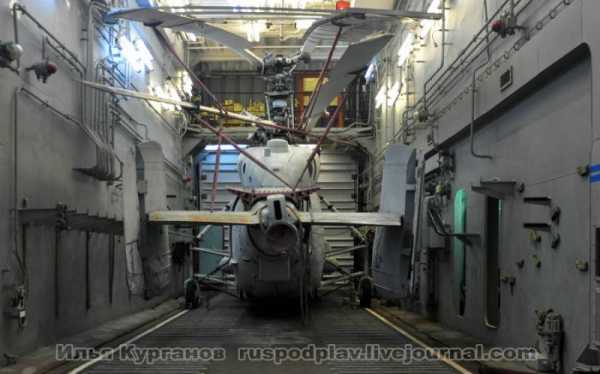

Вертолетный ангар. На борту корабль нес макет вертолета, но размеры ангара позволяют помещать в ангар 2 вертолета типа Ка-29 или 1 типа Ка-52.

Вертолетный ангар, вид в нос. Ангар имеет подъемный трап-сходню для перемещения техники с нижних палуб на верхнюю, а также две двери роллетного типа в нос и корму, что позволяет перемещать технику как на вертолетную площадку, так и на верхнюю палубу между надстройками.

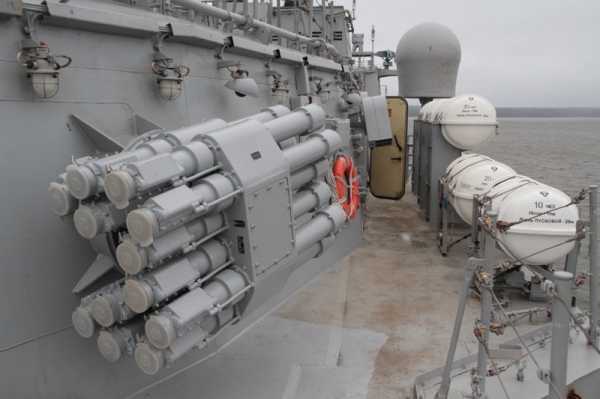

Установка 135-мм комплекса выстреливаемых помех КТ-308-04 «Просвет-М». Позади видна 30-мм артиллерийская установка АК-630М левого борта.

Установка 135-мм комплекса выстреливаемых помех КТ-308-04 «Просвет-М» правого борта.

Датчик измерителя нижней границы облаков, установленный на крыше вертолетного ангара.

Артиллерийская установка АК-630М правого борта.

Оптико-электронный визир системы управления стрельбой АК-630М правого борта.

Вид на шканцы и вертолетную площадку.

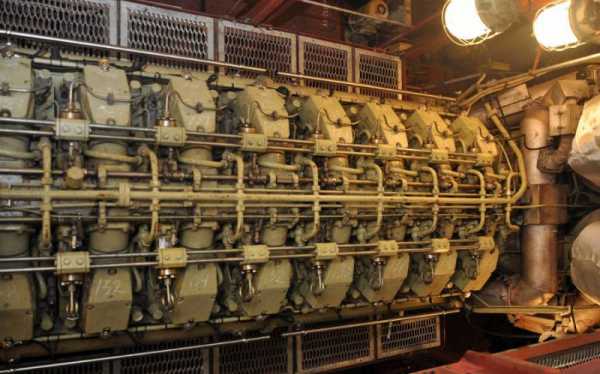

Правое машинное отделение. Главный дизель 10Д49 производства ОАО «Коломенский завод».

Вспомогательные дизель-генераторы АДГ-1000НК в составе дизеля 8ДМ-21С производства «Уральского дизель-моторного завода».

Местный пульт управления работающего вспомогательного дизель-генератора.

Холодильная машина системы охлаждения судового оборудования.

Спуск на воду катера БЛ-680Р.

Заводской специалист управляет кран-балкой с помощью переносного пульта управления.

Кран фирмы Sormec M500/SA с жесткой стрелой грузоподъемностью 15 тонн в походном положении.

topwar.ru

НАТО замер в ужасе (8 фото)

БДК — как много в этом звуке…

Автору этих строк не раз доводилось наблюдать боевую работу больших десантных кораблей в ходе учений и тренировок сил флота. И всякий раз поражало, как эти громадины даже в шторм четко выходили в заданный район для высадки морского десанта на плав, как грациозно приставали к берегу для выгрузки тяжелой техники, как аккуратно швартовались у необорудованного побережья. Так было и во время учений морских пехотинцев из состава 810-й отдельной бригады Черноморского флота, которые высаживались с БДК проекта 775 «Цезарь Куников». (Кстати, не все даже на флоте знают, что этот корабль носит имя журналиста, ставшего во время войны морским пехотинцем. За бои на Малой Земле майор Цезарь Куников, бывший редактор газеты «Машиностроение», был удостоен звания Героя Советского Союза, к сожалению, посмертно).

Впечатлила и высадка десанта морской пехоты в Авачинской бухте на Камчатке, где был задействован БДК Тихоокеанского флота проекта 1171 «Николай Вилков». Количества бронетанковой техники, уместившейся тогда в его «чреве», хватило бы, чтобы атаковать среднего размера город…

Новое поколение отечественных БДК — корабли проекта 1711. На днях первый из них, получивший имя известного ученого в области морской артиллерии, вице-адмирала Ивана Ивановича Грена, приступил к швартовным испытаниям на Прибалтийском судостроительном заводе «Янтарь» в Калининградской области. Швартовные испытания, проводящиеся, как правило, в акватории верфи у достроечной набережной, позволяют определить в действии основные характеристики боевых и технических средств корабля, их соответствие спецификации, техническим условиям, чертежам, схемам, описаниям и инструкциям по эксплуатации.

Следующий этап тестирования «Ивана Грена», по словам официального представителя завода «Янтарь» Сергея Михайлова, стартует в конце ноября. Это будут уже ходовые испытания: в условиях реального морского перехода будет проверена надежность и жизнедеятельность энергетических установок, навигационного оборудования и иных систем судового оборудования, а также управляемость, остойчивость и инерция. В испытаниях примет участие экипаж, составленный из военных моряков Балтийского флота, а окончательные проверки корабль пройдет на главной базе БФ в Балтийске. В целом, как отмечают на «Янтаре», передача нового БДК Военно-Морскому флоту России должна произойти до конца текущего года.

«Иван Грен» — головной БДК проекта 11711, разработанного ОАО «Невское проектно-конструкторское бюро» (кстати, это старейшее бюро надводного кораблестроения в России, оно было основано в 1931 году). Заложенный на заводе «Янтарь» в 2004 году, БДК изначально планировался к передаче российскому ВМФ в 2014 году, однако по ряду финансовых и организационных нестыковок передача была перенесена на более поздний срок. В итоге на воду корабль спустили только в мае 2012 года, после чего он достраивался уже у причальной стенки предприятия.

Новый корабль выгодно отличается по своим ходовым, эксплуатационным и, конечно же, боевым качествам от прежних моделей БДК. «Иван Грен» может транспортировать 13 танков или 36 БМП, а также до 300 десантников. Тот же «Цезарь Куников» способен принять на борт лишь 225 человек. На вооружении у нового корабля стоят 76,2-миллиметровая пушка, две шестиствольные 30-миллиметровые артиллерийские установки, а также две пусковых установки реактивной системы залпового огня «Град» с боезапасом в 160 снарядов. Возможен прием на борт и транспортно-боевых вертолетов Ка-29 – до двух единиц. К слову, у кораблей проектов 775 и 1171 подобные «авиационные» возможности отсутствуют.

Кроме того, «Иван Грен» больше своих предшественников: его длина 120 метров, а ширина — 16,5 (для сравнения: у «Николая Вилкова» эти показатели равны соответственно 113 и 15 метрам). По сути, это крупнейший корабль подобного класса в составе российского ВМФ. Ко всему прочему, он может развивать скорость до 18 узлов, что также превосходит прежние проекты, а находиться в море без захода в порты новый БДК способен до 30 суток. Возможности по противодиверсионной защите придают кораблю три имеющихся на его борту быстроходных моторных катера.

БДК «Иван Грен» может транспортировать практически всю линейку современной российской боевой техники состоящей на вооружении, прежде всего, в ВМФ. Не случайно в Невском ПКБ заявляют, что учли все поступившие к ним требования и условия для перевозки вооружения морской пехоты и береговых войск, в том числе и перспективных образцов. К слову, в ходе работы над проектом было предложено оригинальное решение, позволяющее устранить проблему с выгрузкой тяжелой техники на абсолютно неготовое побережье. Такое бывает, если уклон берега исключает возможность открытия аппарели корабля. Новый, так называемый «неконтактный», способ выгрузки предполагает использование инженерных понтонов, из которых может быть собран наплавной мост для выхода тяжелых боевых машин на побережье.

Кроме того, к проекту 11711 перешла «опция», доступная на кораблях предыдущей серии, – возможность транспортировки на верхней палубе морских контейнеров с их перемещением специальным корабельным краном. Его грузоподъемность превышает 16 тонн. Этим же краном с борта БДК может осуществляться выгрузка контейнеров и на берег, в том числе – на любое побережье.

Уделили на «Иване Грене» внимание и комфортности размещения экипажа. С учетом возможности дальних переходов (а они для кораблей этого типа рассчитываются на дальности от 4 тысяч морских миль), приняты решения по обеспечению дополнительных условий пребывания личного состава. Так, помимо оборудованных кают, к услугам моряков и десантников – оборудованный тренажерный зал.

Работу по созданию и вводу в строй корабля проекта 11711 «Иван Грен» заместитель Министра обороны России Юрий Борисов назвал соответствующей плану. В ходе своего посещения завода «Янтарь» он подчеркнул, что этот БДК – «головной корабль, на котором завершены все опытно-конструкторские работы».

«Я думаю, что строительство второго большого десантного корабля этого проекта пойдет более динамично», — отметил замминистра обороны.

Второй БДК проекта 11711, которому приказом главнокомандующего ВМФ адмирала Виктора Чиркова было присвоено наименование «Петр Моргунов» (в честь первого кавалера ордена Нахимова I степени, начальника береговой обороны Черноморского флота в годы Великой Отечественной войны генерал-лейтенанта Петра Алексеевича Моргунова), был заложен в июне нынешнего года. Как подчеркнул тогда главком ВМФ, «необходимость обновления состава десантных кораблей на всех флотах давно назрела. Это учтено кораблестроительной программой. Главное командование разработало и разрабатывает технические требования для промышленности практически по большинству проектов десантных кораблей — от десантного катера до большого десантного корабля».

По словам адмирала Виктора Чиркова, флот планирует обновить состав десантных кораблей до 2050 года практически полностью. При этом задачи перед десантными кораблями ВМФ останутся неизменными: как подчеркнул главком ВМФ, им предстоит действовать в составе разнородных группировок флота в дальней и ближней морских зонах.

Как сообщил начальник управления кораблестроения ВМФ России капитан 1 ранга Владимир Тряпичников, передача БДК «Петр Моргунов» планируется в 2018 году, после завершения постройки и всех этапов испытаний. Владимир Тряпичников также отметил, что в ближайшие пять лет будет развернуто строительство уже нового поколения больших десантных кораблей, которые в разы будут превосходить по своему водоизмещению и «Иван Грен», и «Петр Моргунов». Новые корабли будут обладать еще большей десантовместимостью, смогут нести на борту не один, а несколько вертолетов (по некоторым сведениям – до десяти). Первый такой БДК, сообщил представитель ВМФ, планируется построить уже к 2020 году. Это будет новый проект именно в классе «большой десантный корабль». Его водоизмещение составит 16 тысяч тонн против 5 тысяч у БДК проекта 11711. Будущие десантные исполины смогут перевозить уже свыше 450 человек личного состава, а кроме того, они практически будут не ограничены по дальности плавания.

Другие статьи:

nlo-mir.ru

Плавучий плацдарм: чем интересен большой десантный корабль «Иван Грен»

08:0029.12.2017

(обновлено: 09:34 29.12.2017)

577853249

МОСКВА, 29 дек — РИА Новости, Андрей Станавов. Три сотни вооруженных до зубов морпехов, 13 основных боевых танков или — на выбор — около 40 БТР/БМП, а также два транспортно-десантных вертолета. Такая мини-армия свободно умещается на борту большого океанского десантного корабля (БДК) проекта 11711 «Иван Грен».

ВМФ получит десантный корабль «Иван Грен» до конца годаДо конца года на нем поднимут Андреевский флаг, и «Грен» официально войдет в состав Северного флота. Этот «десантник» — первый российский корабль такого класса, способный обеспечивать высадку людей и тяжелой техники без контакта с берегом. О том, в чем он превзошел своих предшественников и какое место займет во флоте, — в материале РИА Новости.

Морпехи с доставкой

Если не считать флотилии малых и средних десантных кораблей, то только БДК сегодня в составе ВМФ числится около двух десятков. Это корабли советских проектов 775 (типа «Цезарь Куников») и 1171 (типа «Николай Фильченков»). Если первые еще относительно молодые, то возраст вторых уже приближается к почтенному. К примеру, «Саратов» был спущен на воду в 1964-м. И хотя корабли регулярно ремонтируются, очевидно, что уже очень скоро им потребуется замена. «Иван Грен» — прямой потомок БДК проекта 1171 «Тапир», а точнее, его развитие. Даже по основным характеристикам они схожи: смахивающий на сухогруз «дедушка» тоже обладает солидным водоизмещением и может перевезти 300 морских пехотинцев и два десятка танков.

«О нас вспоминают, когда прижмет»: как воюет морская пехота ВМФ РоссииПлоскодонные корабли проекта 755 польской постройки, которые сейчас составляют основу флота БДК, уступают «Ивану Грену» по габаритам и вместимости. Для сравнения: полное водоизмещение  нового корабля — 5000 тонн против 4080 у польского «собрата». Кроме того, он на восемь метров длиннее, на полтора метра шире и на 1,3 метра глубже сидит в воде. Если «Цезарь Куников» может вместить 190 морпехов и десять танков (или 24 бронетранспортера), то «Грен» — 300 и 13 соответственно. Корабли 775-го проекта строили двумя сериями, причем, планировалась третья — специально под перевозку газотурбинных танков Т-80. Примечательно, что головной БДК этой серии назывался «Контр-адмирал Грен». Его успели заложить в Гданьске, но после распада СССР разрезали на металл.

Колонна бронетранспортеров идет к большому десантному кораблю с целью погрузки на него на учениях морской пехоты Тихоокеанского флот

Пушки и «Катраны»

Новый БДК несколько превосходит корабли проекта 755 не только про грузоподъемности, но и по мощи бортового вооружения. В дополнение к АК-176М и АК-630М-2 «Дуэт» (10 тысяч выстрелов в минуту) он несет две установки реактивной системы залпового огня А-215 «Град-М» калибра 122 миллиметра. Каждая включает в себя лазерный дальномер, систему управления, 40 направляющих и забрасывает реактивные снаряды на дальность до 20 километров со скорострельностью две штуки в секунду. Массированный удар «Града» буквально сметает живую силу и легкую бронетехнику противника. Таким образом, корабль в состоянии даже без поддержки других сил флота прикрыть высадку десанта плотным ракетно-артиллерийским огнем. Защититься от вражеских ракет ему помогут несколько пусковых установок комплекса радиоэлектронного подавления. Хотя, как правило, корабли такого класса применяются не в одиночку, а в составе мощной десантной группы.

«Ковчеги демократии». На что способны авианосные ударные группы ВМС СШАДля строительства «Грена» применялись новейшие разработки в кораблестроении, использовались высокопрочные материалы и даже технологии снижения заметности. Ограничений по типам перевозимой боевой техники практически нет, лишь бы ее суммарная масса не превышала допустимую. БДК может транспортировать танки, бронетранспортеры, боевые машины пехоты, армейские грузовики или буксируемую артиллерию на расстояния до 3,5 тысячи морских миль. Все это хозяйство размещается на так называемой танковой палубе. Технику можно погрузить разными способами: портальным или палубным краном, также она своим ходом может заехать по кормовой аппарели. Кроме того, БДК может перевозить стандартные 20-футовые морские контейнеры. В кормовой надстройке оборудован ангар для десантно-транспортного вертолета Ка-29 или ударного Ка-52К «Катран».

Большой десантный корабль «Иван Грен»

Мост на берег

Фирменная «фишка» «Грена» — так называемый неконтактный метод высадки десанта на необорудованное побережье. Для этого из распахнутых носовых ворот один за другим на воду выталкиваются инженерные понтоны, которые в сцепленном виде образуют мост. Он «стыкуется» с береговой линией и служит переправой для тяжелой техники и морских пехотинцев. Такая схема позволяет сохранять дистанцию между кораблем и берегом и снижает риск сесть на мель.

Легкие плавающие БМП, БТР и БМД можно выпускать прямо в море как с кормы, так и с носа: они доберутся до берега самостоятельно. Интересно, что непосредственно перед высадкой танки и БМП обычно работают на холостом ходу, и десантный трюм быстро заполняется выхлопными газами. Чтобы десантники не отравились, открывают верхний грузовой люк. Высадка десанта возможна при волнении моря до четырех баллов.

«Сердце» БДК — два 16-цилиндровых V-образных дизеля 10Д49 с газотурбинным наддувом мощностью 5200 лошадиных сил. Он разгоняют корабль до максимальной скорости в 18 узлов. В автономном плавании «Грен» может находиться до месяца. Для экипажа численностью около 100 человек и морпехов предусмотрены достаточно комфортные условия размещения в каютах и кубриках, имеется даже тренажерный зал.

Большой десантный корабль «Иван Грен» вышел в море на ходовые испытания

Иван Грен» — головной корабль проекта 11711. Невское проектно-конструкторское бюро работало над ним несколько лет, проект неоднократно переделывали под меняющиеся требования Минобороны. Постройкой занимался Прибалтийский судостроительный завод «Янтарь». Там же сейчас достраивается второй корабль серии — «Петр Моргунов». Его планируется передать флоту в 2018 году. Больше таких кораблей строить не будут — командование отказалось от них в пользу еще более крупных и вместительных.

Эксперт: БДК «Петр Моргунов» значительно усилит возможности российского ВМФБольшие десантные корабли — это универсальные рабочие лошадки, без которых не обходится ни одна серьезная войсковая операция на территории стран, имеющих выход к морю. Именно на них в 1986-м эвакуировали граждан СССР из охваченного огнем гражданской войны Йемена, а в начале 1990-х — личный состав советской военно-морской базы Нокра из Эфиопии. Во время грузино-абхазского конфликта из зоны боевых действий на «десантниках» вывозили беженцев и российских туристов. В 1999-м БДК Черноморского флота участвовали в переброске российского контингента миротворческих сил в Югославию, а в августе 2008-го – высаживали десант в грузинском порту Поти. Важнейшую роль эти корабли сыграли в операции Вооруженных сил России в Сирии. Кроме перевозки грузов, людей и техники, БДК могут также эффективно применяться для постановки морских мин.

Большие десантные корабли «Николай Вилков» (слева) и «Адмирал Невельской» высаживают морской десант во время двухсторонних учений на полигоне Клерк в Приморском крае

ria.ru

На борту большого десантного корабля проекта 11711 «Иван Грен»

53 comments — :

видел пост без срача (С)

предвижу высказывания в духе «а что все такое потрепанное/пошарканное/грязное»

Согласен.
Заляпанная масляной краской, ржавая, допотопная, морально устаревшая калоша, на которую отданы пенсии и налоги граждан России.

Если честно, то зря они отказались от серии в 6 единиц. Когда будет отечественный вертолётоносец неизвестно, а советские БДК стареют. Да, и как показала Сирия, их маловато.

Сирия показала что у нас маловато транспортных кораблей. Возить грузы из порта А в порт Б задача не для танкодесантых кораблей.

Из ракет на нем только «Иглы» переносные

Да Владивосток счас мог у берегов Сирии тасоваться:-)

Грен уже давно был в строю если бы не мебельщик(

Трудные роды у кораблика, косяки вылезли не только в системе размагничивания. Скорее всего встанет на доработку.

Ну реально, сделано тяп-ляп. Ну вот даже такая мелочь, как щель между окантовкой ниши и потолком:
Удручающее впечатление.

Средство связи очень современное на столе стоит.

Интересно, чем команда скрашивает серые будни на этом обшарпанном звездолёте?

Телевизором в кают-компании.

нет, це шубохранилище на корабль разобрали

Вертолет из говна и палок еще Брежнева возил по виду…

Там блин русским языком написано, что это не вертолёт.

Надо и на все флота и минимум по 3 БДК

страшненький, зато свой, родненький

Интересно, а где торчит торчит перископ, оголовок которого виден на детализации между фотками ПУ системы постановки помех и юзерская часть которого видна на фото №5…? Я так понимаю, где-то в районе надстройки кормовой…

ИМХО. «Юзерская часть» это действительно перископ имеющий оптическую ветвь, но он на мостике, а его головку на этих фото не видно. «Оголовок» — это один из двух опто-электронных, смонтированных позади АК-630, у них оптической ветви нет и передают изображение в электронном виде.

Это головки перископов (кликабельно):

Хотя могу ошибаться и это могут быть такие-же оптоэлектронные головки, как в задней части корабля.

Edited at 2016-09-04 11:02 am (UTC)

На 16 фото Перископ

Судя по фото он на испытаниях .Тут интересно сколько узлов сможет развить при полной загрузки ну и сколько может перевезти точно БТР или БМП и сколько танков .Если судить по источникам то может перевозить до 13 танков- танковую роту или 36 БТР или БМП -батальон

bmpd.livejournal.com

БДК проекта 11711 «Иван Грен» и его возможности

Большой десантный корабль «Иван Грен» проекта 11711 (по кодификации НАТО Ivan Gren) в скором времени станет самым современным БДК в составе российского флота. БДК «Иван Грен» предназначен для высадки десанта, перевозки боевой техники, а также различного оборудования и грузов. Всего для ВМФ России было заложено два корабля данного проекта. Головной корабль «Иван Грен» проходит завершающую стадию государственных испытаний, второй БДК «Пётр Моргунов» готовится к спуску на воду. От дальнейшей постройки кораблей данного проекта российские военные отказались в пользу создания еще более крупных и вместительных судов данного класса.

В конце декабря 2017 года генеральный директор Прибалтийского судостроительного завода «Янтарь» Эдуард Ефимов рассказал журналистам о том, что большой десантный корабль «Иван Грен» вышел на завершающую стадию государственных испытаний. Незадолго до этого новейший российский корабль провел свои первые стрельбы и проверил корабельную артиллерию в Балтийском море. Стоит отметить, что «Иван Грен» корабль с очень трудной судьбой, он был заложен в Калининграде еще 23 декабря 2004 года, но был спущен на воду лишь 18 мая 2012 года и до сих пор не включен в состав флота. На начальном этапе сборку корабля серьезно осложняли нестабильное финансирование и проблемы на самом предприятии.

При этом новый корабль на флоте без сомнения ждут. Ввод его в состав флота существенно расширить возможности ВМФ России на море и в отдаленных регионах планеты. Десантный корабль океанской зоны «Иван Грен» проекта 11711 сможет брать на борт до 300 морских пехотинцев, а также 13 основных боевых танков (массой до 60 тонн) либо на выбор до – 36 БТР/БМП, боевая техника располагается на танковой палубе. Также на борту корабля имеется крытый ангар и взлетная площадка для вертолетной техники. Он может принять на борт до двух транспортно-боевых вертолетов Ка-29, либо поисково-спасательных вертолетов Ка-27. В случае необходимости на его борту сможет разместиться и ударный вертолет Ка-52К «Катран».

Большие десантные корабли проекта 11711 являются дальнейшим развитием советских БДК проекта 1171 «Тапир». Проектированием кораблей нового проекта занималось Невское проектно-конструкторское бюро. Корпус кораблей проекта 1171 был взят за основу не случайно, он отлично зарекомендовал себя за десятилетия службы в составе советского, а затем и российского флота. При этом большая часть конструкций в рамках реализации нового проекта претерпела значительные изменения. Главным образом были переработаны надстройки и внутренние помещения десантного корабля.

При строительстве БДК «Иван Грен» были использованы самые современные технологии, в особенности, направленные на снижение заметности за счет использования современных технических решений и материалов. Помимо этого было уделено повышенное внимание условиям размещения экипажа корабля и десантников. На борту БДК появились тренажерный зал, столовая, а также более комфортабельные кубрики и каюты.

Погрузка боевой техники на корабль может выполняться либо самостоятельно по аппарелям, либо при помощи кранов. Погрузка грузов и техники в десантное отделение может осуществляться через грузовой четырехстворчатый люк, расположенный в верхней палубе при помощи крана грузоподъемностью 16 тонн. Для погрузки на борт моторных лодок, шлюпок и техники на борту имеются также два шлюпочных крана.

Помимо всего прочего грузовой люк корабля может использоваться для вентиляции, выводя выхлопные газы, работающей техники с подпалубного пространства (десантного отделения). Вентиляция десантного отделения очень важна, так как позволяет перевозимой технике прогревать двигатели, что очень важно в условиях низких температур воздуха. Выхлопные газы работающей на холостом ходу техники довольно быстро заполняют десантный трюм, поэтому вентиляция через верхний грузовой люк просто необходима, благодаря этому десантники не отравятся выхлопными газами.

Главной особенностью или «фишкой» кораблей проекта 11711 является так называемый неконтактный метод высадки десанта на необорудованное побережье.

Для этого из распахнутых носовых створок могут выталкиваться на воду инженерные понтоны, которые в сцепленном виде формируют мост на берег. Данный понтонный мост стыкуется с берегом, на который производится высадка десанта, после чего используется для переправы тяжелой техники и морских пехотинцев. Данная схема десантирования позволяет сохранять дистанцию между БДК и берегом, серьезно снижая риск сесть на мель.

Возможности БДК «Иван Грен» позволяют ему перевозить морем танки, боевые машины пехоты, бронетранспортеры, армейские грузовики или буксируемую артиллерию на расстояние до 3,5 тысяч морских миль (на скорости хода 16 узлов). Боевая техника перевозится на так называемой танковой палубе. Технику на борт можно загружать разными способами: палубным или портальным краном, также она может заехать на борт судна своим ходом через кормовую аппарель.

Помимо боевой техники БДК может перевозить различные грузы, в том числе стандартные 20-футовые морские контейнеры. В стандартных 20-футовых морских контейнерах среди прочего может размещаться и ракетный комплекс Club-K, являющийся модификацией ракетной системы «Калибр». При этом вряд ли на борту БДК «Иван Грен» появятся какие-либо ракетные комплексы, так как противодействие кораблям противника не входит в его прямые задачи.

Легкие плавающие БТР, БМП и БМД могут выпускаться в море прямо с кормы и носа корабля, они в состоянии добраться до берега самостоятельно. Высадка десанта возможна при волнении моря до 4-х баллов. Благодаря дальности хода «Иван Грен» обладает возможностью отдаленного десантирования, он в состоянии патрулировать определенный регион на протяжении месяца, автономность плавания составляет именно 30 дней.

Полное водоизмещение десантного корабля составляет 5 000 тонн, длина – 120 метров, ширина – 16,5 метра, осадка – 3,6 метра. Сердцем БДК «Иван Грен» являются два 16-цилиндровых V-образных дизеля 10Д49 с газотурбинным наддувом мощностью 5200 л.с. Возможности силовой установки позволяют разгонять корабль до максимальной скорости 18 узлов. Экипаж корабля состоит из 100 человек.

Наиболее современными БДК в составе российского флота до появления кораблей проект 11711 были БДК проекта 755 польской постройки. «Иван Грен» превосходит их по водоизмещению – 5000 тонн против 4080 тонн у кораблей проекта 755, помимо этого новый российский десантный корабль на 8 метров длиннее, на 1,5 метра шире и на 1,3 метра глубже сидит в воде. Соответственно выше и его десантные возможности.

В рамках работы над проектом и постройкой корабля его вооружение претерпело изменения. Согласно первоначальному проекту на борту БДК должна была появиться одна 76-мм артиллерийская установка АК-176М, два зенитно-артиллерийских комплекса «Палаш» и две пусковых установки реактивной системы залпового огня А-215 «Град-М». Однако в связи с тем, что концепция использования БДК проекта 11711 претерпела изменения, а также для экономии денежных средств и времени постройки корабля в 2010 году было принято решение об изменении состава вооружения, которое сегодня носит сугубо оборонительный характер.

Вооружение БДК «Иван Грен» представлено одной двухавтоматной корабельной 30-мм автоматической артиллерийской установкой АК-630М-2, двух установок АК-630 с радиолокационной системой управления огнем 5П-10-03 «Ласка», двух 14,5-мм установок МТПУ «Жало», а также комплекса выстреливаемых пассивных помех КТ-308-04 «Просвет-М», данный комплекс защищает корабль от ракет противника.

АК-630М-2 «Дуэт» – это современная двухавтоматная 30-мм автоматическая артиллерийская установка, которая обеспечивает огромную скорострельность – до 10 000 выстрелов в минуту. Основное ее предназначение – это обеспечение противоракетной обороны кораблей ВМФ в ближней зоне. В первую очередь она предназначена для поражения противокорабельных ракет и иных видов управляемого оружия. Также установка может решать задачи по поражению самолетов, вертолетов и БПЛА противника, малоразмерных надводных и береговых целей. Эффективная дальность стрельбы составляет 4000 метров.

Установки АК-630М-2 и АК-630 построены по схеме многоствольного оружия (по 6 стволов) с вращающимся блоком стволом (так называемая схема Гатлинга). Автоматика российских установок такого типа работает за счет энергии пороховых газов и в отличие от иностранных аналогов (Phalanx CIWS и Goalkeeper) не требует наличия внешних источников энергии для вращения блока стволов. Установленная на десантном корабле «Иван Грен» установка АК-630М-2 «Дуэт» стала дальнейшей модернизацией комплекса АК-630М1-2, от которого визуально отличается башней, получившей меньшую радиолокационную заметность.

Помимо скорострельного артиллерийского вооружения на борту имеются два крупнокалиберных пулемета. Это МТПУ «Жало» – 14,5-мм морские тумбовые пулеметные установки, которые предназначены для борьбы с воздушными, надводными и береговыми легкобронированными целями. Крупнокалиберные пулеметы позволяют эффективно поражать легкобронированные объекты на дальности до 2000 метров и 1500 метров по высоте. Для ведения огня по воздушным, надводным и береговым целям используются патроны с бронебойно-зажигательной пулей Б-32, бронебойно-трассирующей пулей БЗТ, а также зажигательной пулей мгновенного действия МДЗ.

В интернете и различных СМИ можно было встретить утверждения о том, что новые российские БДК проекта 11711 якобы являются своеобразной заменой построенным во Франции, но так и не переданным Российской Федерации – универсальным десантным кораблям-докам типа «Мистраль», но это абсолютно неверно. Во-первых, постройка БДК «Иван Грен» началась задолго до решения Минобороны приобрести во Франции «Мистрали», во-вторых, корабли трудно сопоставить даже по своим техническим возможностям, главным образом размерам. Сравнивать их некорректно из-за огромной разницы в водоизмещении (более чем в 4 раза), а также размерах авиационной группы (Мистрали могут нести на борту до 16 легких вертолетов).

АК-630М-2 «Дуэт» — российская корабельная двухавтоматная 30-мм автоматическая артиллерийская установка

Более корректным является сравнение новых российских БДК проекта 11711 с китайскими кораблями Тип 072-III (класс Yuting-II), которые представляют собой большие танкодесантные суда, являющиеся основными десантными средствами в составе военно-морских сил КНР. При близких характеристиках и размерах, российский проект в выгодную сторону отличается наличием на борту полноценного вертолетного ангара.

Несмотря на то, что российские военные моряки не заинтересованы в дальнейшем приобретении БДК проекта 11711 (информация об этом появилась в 2015 году), отказавшись от них в пользу более крупных кораблей нового поколения, ставить крест на дальнейших перспективах БДК проекта 11711 пока что рано. В настоящее время корабль уже обладает паспортом экспортного облика, поэтому может продвигаться Россией на экспорт. Об этом сообщал телеканал «Звезда» со ссылкой на Сергея Власова, являющегося генеральным директором Невского проектно-конструкторского бюро. Судя по официальному каталогу Объединенной судостроительной корпорации (ОСК), речь идет о проекте 11711Э, который получил увеличенное до 6600 тонн водоизмещение.

К более крупным десантным судам, которые в будущем могут появиться в составе российского флота, можно отнести корабли проекта «Прибой». В рамках работы форума «Армия-2015» был впервые представлен макет универсальных десантных кораблей проекта «Прибой» с водоизмещением более 14 тысяч тонн и вместимостью до 500 десантников, 20-30 танков или 60 единиц различной военной техники. Помимо всего прочего данные кораблей смогут взять на борт до 8 вертолетов Ка-27 или Ка-52К.

/Сергей Юферев, topwar.ru/

army-news.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
