Истребитель «Тайфун»: характеристики и фото

Со времен Второй мировой войны и Вьетнама стало очевидно, что без воздушной поддержки выиграть вооруженное противостояние очень сложно. Все последние годы ознаменованы быстрым развитием штурмовой и истребительной авиации, причем промышленность привлекает для этого все новые и новые научные разработки.

Одним из наиболее показательных результатов слияния оборонной науки и техники стал истребитель «Тайфун». По мнению ведущих зарубежных и отечественных специалистов в области авиации, он является одним из наиболее качественных образчиков западных вооружений. Что это за самолет и чем он характеризуется, мы расскажем в этой статье.

Сразу заметим, что его далекий предок, «Тайфун», — истребитель Второй мировой войны, также отличался высокой маневренностью и прекрасными боевыми характеристиками.

Основные сведения

По своей сути, это двухдвигательный истребитель четвертого поколения. Отличается треугольным крылом и построен по схеме «утка». Следует заметить, что модификации «Тайфунов», которые были выпущены в последние годы, относятся к поколению 4+ или 4++. Вообще же, разработка столь перспективного самолета была начата в далеком 1979 году.

Выпускается машина сразу в четырех вариантах. Отдельные версии есть для Британии, Германии, Италии и Испании. Особенно интересен тот факт, что детали для выпуска самолетов выпускаются не в одном месте: этим занимаются сразу несколько авиастроительных консорциумов.

Государственный подряд

Давайте перечислим те из них, которые выпускают наиболее важные части фюзеляжа и двигателя:

  • Alenia Aeronautica. Делает заднюю часть корпуса, флапероны, а также крылья левые.

  • BAE Systems. Частично дублирует первого производителя в выпуске деталей для задней части самолета, занимается производством передней части фюзеляжа (вместе с ПГО), гаргрота, фонаря. Отвечает также за хвостовой стабилизатор.

  • EADS Deutschland. Делает центроплан, а также занимается выпуском центральной части корпуса.

  • EADS CASA. Компания производит предкрылки и правое крыло.

Главные конструктивные особенности

Вообще, истребитель «Тайфун» создан во многом с учетом использования самых передовых достижений электроники и самолетостроения. Конструкторы сделали многое ради того, чтобы обеспечить максимальные характеристики маневрирования, причем даже при заходе на атаку под предельными углами.

Проектировали самолет по схеме, предусматривающей использование треугольного крыла со стреловидностью в 53 градуса. Предкрылки и закрылки — двухсекционные, переднее горизонтальное оперение выполнено по поворотному типу, киль и руль направления — без стабилизатора. Такая схема как раз таки и хороша резким повышением маневренности самолета и снижением сопротивления воздуха на сверхзвуковых скоростях.

Самолет-«невидимка»

Чтобы снизить заметность машины для радаров, передняя кромка переднего же оперения выполнена из материала, поглощающего радиоволны. Хоть официально истребитель «Тайфун» не относится к категории машин, выполненных по технологии «стелс», при его производстве активно используются технологии и материалы, которые способны эффективно рассеивать радиоизлучение. Вообще-то, такая задача и ставилась перед конструкторами изначально: сделать самолет как можно более незаметным с передней части для современных средств радиолокационного обнаружения.

Что было сделано для достижения этой цели? Во-первых, воздухозаборники максимально утопили в корпус, входные каскады двигателей замаскировали особыми устройствами. Все несущие плоскости крыла и передние кромки стабилизаторов и оперения покрыли с переднего края материалами, поглощающими излучение радаров. Кроме того, подвески управляемых ракет также максимально приблизили к корпусу, что также дает возможность скрывать их от излучения радаров противника.

Здесь нужно упомянуть, что в настоящее время «Тайфун» — истребитель-бомбардировщик многоцелевого назначения, а потому обеспечить его полную незаметность невозможно в принципе (да оно и не так нужно).

Основные разработчики

Практически все новые компоненты и сплавы, которые позволяют добиваться столь высоких показателей, были разработаны инженерами концерна EADS/DASA. Кроме того, эта же компания была в числе создателей, а затем и производителей многих важнейших конструктивных элементов самолета. К таковым относится практически вся передняя кромка обоих крыльев, внешние и внутренние поверхности воздухозаборников, а также рули высоты и прилегающие к ним компоненты.

Основные материалы, которые были использованы в конструкции

Использованных материалов множество, причем традиционных для авиации сплавов алюминия не так уж и много. Так, более 40 % от всей массы планера составляет углепластик. Количество сплавов лития и алюминия доходит до 20%, на чисто алюминиевые сплавы приходится 18%. Высокопрочные материалы на основе титана занимают 12 %, а на долю стеклопластика приходится 10%. Поверхность самолета на 70 % закрывает углепластик, 12 % занимают материалы на основе стеклопластика.

Около 15 % площади приходится на металл, а еще 3 % занимают особо прочные пластики и прочие конструкционные материалы. Кстати, среди всех европейских боевых самолетов наиболее технологичен как раз таки истребитель «Тайфун»: 5 % всех используемых технических решений до сих пор не раскрыты, являясь секретными разработками европейских аэрокосмических агентств.

Еще при первоначальном планировании конструкции самолета в техническое задание было заложено условие о том, что вес пустого самолета не должен превышать 9999 килограммов. Кроме того, конструктивно заложена возможность использования в конструкции новых сплавов на основе магния и алюминия. Ресурс планера составляет не менее шести тысяч часов. Таким образом, истребитель «Тайфун» заметно выигрывает у американского F-35, у которого этот показатель колеблется в пределах 2-4 тысяч часов.

Характеристики конструктивных элементов

Корпус выполнен по схеме полумонокока. Имеется довольно эффективная накладная броня кабины, которая защищает летчика от огня индивидуального стрелкового оружия. Фонарь кабины — цельноформованный, сравнительно далеко выступает за корпус. Такое решение позволило обеспечить летчику максимально хороший обзор. Это чрезвычайно важно в условиях современного маневренного воздушного боя. В этом случае истребитель «Тайфун», фото которого есть в статье, является одной из лучших машин НАТО.

Как мы уже и говорили, в конструкции была использована схема с однокилевым оперением, которое имеет довольно большую площадь. Довольно заметен массивный воздухозаборник системы теплообмена. Вся обшивка крыльев делается из особо прочного углепластика. Впрочем, есть и одно исключение. Речь идет о контейнерах и отклоняемых носках, которые располагаются на концах крыльев. Они сделаны из сплавов алюминия и лития.

Общая площадь горизонтального оперения составляет 2,40 м2. На его изготовление также идут легкие полимеры (в большинстве своем). Проще говоря, истребитель «Тайфун» (фото вы можете увидеть в этом материале) является высокотехнологичным самолетом, производство которого попросту невозможно без мощной промышленной базы.

Шасси

Шасси самолета — трехопорное. Оснащено одноколесными стойками. Особенность в том, что первые две уходят в направлении корпуса, тогда как передняя убирается вперед. Еще одна необычная для техники НАТО черта — шасси прекрасно оптимизировано для посадки на очень грубые, плохо отремонтированные взлетно-посадочные полосы. Но здесь есть проблема. Изначально предполагалось, что минимальная длина ВВП для посадки будет равняться пятистам метрам. По этому показателю истребитель «Еврофайтер Тайфун» также должен был стать передовым.

Но уже в ходе первых полевых испытаний выяснилось, что в таких условиях происходит сильный перегрев тормозных механизмов, а потому минимально возможную длину увеличили до 750 метров. Впрочем, в крайних случаях летчик может воспользоваться тормозным парашютом.

Разработка двигателя, основные спецификации силовой установки

Двигатель начали разрабатывать в далеком 1983 году. Работы начались далеко не на пустом месте: за основу взяли движок от самолета «Торнадо». Впрочем, есть сведения, что силовая установка была взята от экспериментальной машины Rolls-Royce XG.40. Как бы там ни было, стендовые испытания были начаты только в 1988 году.

Результатом разработок стал EJ200. Это двухконтурный турбовентиляторный движок, одной из отличительных черт которого является массивная форсажная камера. Турбинные лопатки изготовлены с широким использованием монокристаллических материалов, все диски изготовлены по методу порошковой штамповки. Система управления силовой установкой полностью цифровая. Более того, двигатель имеет встроенную диагностическую систему. Практически все неподвижные части двигателя изготовлены из композитных материалов. Камера сгорания защищена от износа составом на основе керамики.

Такое внимание к деталям и делает истребитель «Еврофайтер Тайфун» одним из наиболее долговечных боевых самолетов современности. Так, по состоянию на 2010 год уже было собрано более 250 движков, ресурс которых был доведен до 10 тысяч часов.

Воздухозаборник располагается под фюзеляжем, его контуры неизменяемые. Боковые стенки прямые, нижняя — криволинейная. Вертикальной перегородкой эта конструкция разделена на два канала, причем нижняя часть каждого из них может отклоняться, обеспечивая лучший приток воздуха при сильных нагрузках.

Технические характеристики двигатели

Заметим, что еще на этапе проектирования самолета Германия, Великобритания, Испания и Италия подписали договор, по которому страны обязывались совместно разрабатывать и модифицировать силовую установку для Eurofighter Typhoon. Главной особенностью двигателя является даже не его долговечность и ресурс, а модульная конструкция. Это смелое техническое решение позволило сократить время, необходимое для его демонтажа, до 45 минут.

Двигатель имеет следующие характеристики:

  • Тяга «на сухую» составляет 6120 кгс.

  • Форсажное значение показателя – 9097 кгс.

  • При условии обычного полета расход топлива варьируется от 0,745 до 0,813 кг/кгс в час.

  • В форсажном режиме этот показатель уже куда больше — от 1,65 до 1,72 кг/кгс в час.

  • Температура выбрасываемых турбиной газов может достигать 1840°К.

  • Среднестатистический расход воздуха составляет 76 кг/с.

  • Основной диаметр турбины — 740 мм.

  • Общая длина силовой установки — 4 метра.

  • Вес ее составляет 989 кг.

  • Ресурс старых модификаций — 6 тыс. часов, но современные движки могут летать уже по 10 тысяч.

  • Интервал между проверками двигателя — 1 тыс. часов.

Вот чем характеризуется «Тайфун» (истребитель). Мощность самолета такова, что он может развивать максимальную скорость до 2-х Махов, что составляет порядка 2,5 тысяч километров в час.

Запасы топлива

Запас топлива находится как в самом фюзеляже, так и в килевой части и в крыльях, будучи размещен в баках из особо прочных материалов. Имеется возможность разместить на узлах подвески сразу два запасных бака, емкость которых составляет 1500 литров и 1000 литров соответственно. Нужно особенно отметить, что конструкторы предусмотрели возможность воздушной заправки, чем особенно отличается именно «Тайфун» (истребитель). Самолет-истребитель этой модели, пользуясь всеми запасами топлива, может пролететь порядка четырех тысяч километров (по факту — не более 3,2 тысяч).

Системы управления полетом

Система управления полетом квадруплексная адаптивная. Заметим, что резервного механического канала нет. Именно за счет сложных электронных систем обеспечивается высочайшая маневренность на предельных скоростях полета, а также уверенное поведение самолета в таких условиях. Система переднего обзора PIRATE и импульсно-доплеровская станция ECR90 входят в состав основного комплекса вооружения.

Навигационная система инерционная. Имеет кольцевые лазерные гироскопы, пилот может пользоваться специальным индикационным прицелом, а также аппаратурой, которая в автоматическом режиме прогнозирует приоритетные средства нападения противника. Кроме того, та же система отвечает за определение маневров уклонения и атаки вражеской техники. Разумеется, электроника может давать рекомендации по той системе вооружения, которую наиболее рационально использовать в воздушном бою.

Оборонительные системы и системы нападения

Наиболее дорогой электронной начинкой является система DASS. Ее долгое время создавали передовые институты Германии и Великобритании. Система обрабатывает и интерпретирует данные, которые самолет получает от лазерного и радиолокационного оборудования. Именно она отвечает за выброс ложных целей и источников активных помех. Контролирует она и пассивные средства защиты самолета. Располагаются контейнеры с этим оборудованием на крыле. Лазерный дальномер с функцией указания цели также располагается на концевом отделе крыла.

Заметим, что этот истребитель в принципе не имеет внутренних отсеков для вооружения. Их заменяют подвесочные внешние узлы, которые значительно упрощают обнаружение самолета для систем радиолокации противника, но так можно значительно расширить номенклатуру используемого вооружения.

Специально для этой модели истребителя были спроектированы и используются полуконформные баки для топлива.

Всего самолет имеет тринадцать подвесочных узлов. На них, как правило, размещают до четырех неуправляемых ракет «Скайфлэш» (ВВС Великобритании) или «Аспид» (ВВС Италии). Размещаются они в слегка «утопленном» положении под корпусом самолета. Также допускается размещение двух малых управляемых ракет ASRAAM или AIM-9. Их подвешивают на узлах под крыльями.

Всего самолет может комплектоваться десятью ракетами «воздух-воздух», но и в этом случае взлетная масса машины не должна превышать 18 тонн. Для подвешивания дополнительных топливных баков предназначены три отдельных узла подвески. Заметим, что многоцелевой истребитель «Тайфун» дополнительно оснащен автоматической пушкой калибра 27 мм, производством которой занимается фирма «Маузер».

Бомбовая нагрузка

Если планируется выполнение ударных операций на местности, то на семи внешних узлах подвески можно разместить вплоть до 6500 килограмм бомб, а также не менее шести управляемых ракет класса «воздух-воздух». Радиус боевого действия может превышать тысячу километров. Наименьшей высотой боя для этого истребителя считается отметка 325 метров, максимальной — километр. С полным вооружением истребитель-бомбардировщик «Тайфун» (фото его есть в этом материале) может выполнять боевые задачи на протяжении трех с половиной часов.

Распределение средств для производства

Всего запланировано было произвести 620 машин этого типа. Так как изначально было четыре государства, которые изъявили желание участвовать в программе, самолеты были распределены между ними, в соответствии с имеющимися производственными мощностями.

Так, заводы Великобритании обязались собрать 232 «Тайфуна», в Германии собирали 180 единиц, на долю Италии достался 121 самолет. Испанцам, из-за плохих производственных условий, доверили собирать только 87 истребителей. Первые самолеты начали поступать уже в 2003 году. Великобритания также получила первые истребители этой модели в то же время, причем часть из них сразу же пошла на формирование 17 эскадрильи. В ней самолеты самым тщательным образом тестировались. Как ни странно, официально в ВВС Евросоюза самолеты поступили только 1 июля 2005 года. В первой партии было поставлено 148 штук истребителей, причем все из них до сих пор в строю.

Уже в 2002 году правительство Австрии выразило заинтересованность в приобретении 18 единиц техники, вложив в производство сразу 2,55 млрд долларов. Однако уже в июне 2007 года из-за приближающегося кризиса договор был пересмотрен: согласно новым условиям, австрийцы хотели получить уже 15 самолетов, причем в более «куцей» комплектации. На сегодняшний день аналогичные договоры заключены с ОАЭ и еще рядом заказчиков. Сообщается, что заводы ЕС должны поставить по ним сразу 707 истребителей.

Соглашение о начале производства второй партии было подписано 14 декабря 2004 года. Впервые самолет этого транша поднялся в воздух в 2008 году. Каждый многоцелевой истребитель «Тайфун» (фото машин есть в статье) полностью сопровождается производителем от выпуска и до конца гарантийного срока.

Отличия модификаций

Первоначально считалось, что самолеты этой модели будут использованы исключительно для боев против вражеской авиации. Но после начала кампании в Афганистане их начали активно применять для подавления наземных целей. Кстати, действовал ли истребитель «Тайфун» против МиГ? Вряд ли. Да, в Афганистане советские машины оставаться могли, да вот только к тому времени там не было уже ни одного летчика, который бы мог поднять их в воздух.

Модернизированные машины уже в 2008 году с полным на то правом могли называться многофункциональными истребителями. Их можно отличить по аббревиатуре FGR4 (если в названии есть T3, перед вами — двухместная версия самолета). До новой модификации все имевшиеся «Тайфуны» были модернизированы до конца 2012 года. В настоящее время полным ходом разрабатывается истребитель «Тайфун 5». Характеристики его пока неизвестны.

Улучшения вылились в значительное усиление стоек шасси, полностью новый комплект бортового оборудования, в том числе улучшенную систему авионики. Кроме того, были значительно усилены системы вооружения типа «воздух-земля», что было продиктовано необходимостью исполнения самолетом функций штурмовика. В данный момент ведутся переговоры о создании третьего поколения этих истребителей. На них у стран ЕС большие планы: считается, что в одной только Великобритании должно быть не меньше 170 «Тайфунов» до 2030 года.

В третьей версии самолеты получат полностью конформные топливные баки, в очередной раз будет полностью заменена бортовая электроника. Что еще важнее, истребитель будет комплектоваться более мощной силовой установкой, а также радиолокационной станцией с фазированной активной антенной решеткой.

Но наиболее интересной является модификация «Тайфуна», предназначенная для ВВС Великобритании (истребитель «Тайфун MK 1»). В этом варианте самолет получил совершенно новые системы указания целей и лазерные дальномеры, которые были специально разработаны израильской оборонной компанией Rafael. Значительно улучшено и бомбовое вооружение. Так, предусмотрено наличие управляемых бомб весом по 450 килограмм. Их производит американская корпорация Raytheon. Они имеют возможность наведения по лазерному лучу, а также систему GPS-коррекции.

Самолеты третьей и четвертой серий ориентировочно должны поступить на вооружение стран-участниц договора и некоторых покупателей не ранее 2017 года. Предполагается, что истребитель «Тайфун» 5-го поколения должны начать разрабатывать примерно в то же время.

fb.ru

Eurofighter Typhoon: европейский истребитель четвертого поколения

В современной войне авиация играет одну из ключевых ролей. Ведущие военные державы миры имеют развитую авиационную промышленность и способны самостоятельно создавать боевые самолеты. Сегодня существует целый ряд государств (Индия, Турция, Иран), стремящихся в «высшую военно-политическую лигу», все они уделяют огромное внимание авиационной отрасли и стремятся любыми способами получить новейшие технологии в этой области. Умение строить боевые самолеты – это не только вопрос престижа, но и национальной безопасности.

В начале 80-х годов прошлого столетия европейский истребительный парк уже не соответствовал реалиям времени. Машины, созданные в 60-х годах (первого и второго поколения), выглядели явно устаревшими как морально, так и физически. В это же время в США уже началось серийное производство прекрасного многоцелевого истребителя четвертого поколения F-16, а в СССР работали над МиГ-29 и Су-27. Американцы настойчиво предлагали европейским союзникам F-16, но для Англии, Франции и Германии было позорным не иметь своего современного истребителя.

Кроме амбиций, большую роль сыграло и нежелание терять рабочие места в столь важной области, как авиастроение, да и европейские требования к истребителю четвертого поколения несколько отличались от американских. Поэтому примерно в одно и то же время в разных странах Европы начались работы по созданию нового боевого самолета. Позже они решили объединить усилия, что привело к появлению консорциума EFA, в который первоначально вошли ведущие авиапроизводители из Англии, ФРГ, Франции, Италии и Испании.

Результатом его работы стал европейский истребитель четвертого поколения Eurofighter Typhoon или EF2000. Его серийное производство началось в 2003 году. Сегодня эта машина стоит на вооружении ВВС Англии, Германии, Италии, Испании, Саудовской Аравии и Австрии. Планируется поставка этого самолета в Кувейт и Оман, большой интерес к EF2000 проявляет Индия.

«Еврофайтер Тайфун» выпускается в четырех различных модификациях, по одной для каждой страны, участвующей в проекте.

Отечественные и зарубежные эксперты считают, что на нынешний момент Eurofighter Typhoon – это один из лучших истребителей в мире. Последние модификации EF2000 можно отнести к поколению 4+ или даже 4++. На начало нынешнего года произведено 476 самолетов, стоимость одной машины составляет 123 млн долларов.

История создания

Как уже было сказано выше, в начале 80-х годов Европа имела серьезное отставание от США и СССР в качестве своих истребителей. Самолеты, созданные в США, не слишком подходили для европейцев по своим характеристикам: нужен был истребитель, способный бороться за господство в воздухе и решать задачи ПВО. Американские машины главным образом были ориентированы на решение ударных задач и не могли нести УР класса «воздух-воздух» средней дальности.

Разработкой нового истребителя занимались сразу несколько европейских компаний: Вае в Англии, МВБ и Дорнье в ФРГ и Дассо-Бреге во Франции. Проекты, над которыми они работали, имели сходные характеристики: создавалась простая и дешевая машина, со сравнительно небольшой взлетной массой и хорошей тяговооруженностью. Поэтому неудивительно, что очень скоро европейцы решили объединить свои усилия.

В 1983 году на совещании начальников штабов ВВС Франции, Германии, Великобритании, Италии и Испании было принято решение о создании консорциума «Еврофайтер», который бы занимался разработкой нового европейского истребителя.

Этот самолет в первую очередь планировался как перехватчик, с ракетным и пушечным вооружением на борту, способный наносить удары по наземным целям.

Следует сказать, что еще на этапе формирования тактико-технического задания для будущего истребителя между странами-участницами консорциума возникли серьезные разногласия. Французам нужен был самолет не только сухопутного, но и палубного базирования, поэтому они настаивали на уменьшении веса планера, что не устраивало других участников. По этой причине Франция покинула консорциум в 1985 году и занялась развитием собственной программы «Рафаль».

Евроистребителю нужен был новый двигатель с высокими показателями тяговооруженности. Для его разработки создали еще один консорциум, который получил название «Евроджет», в его состав вошли такие промышленные гиганты Старого Света, как Rolls-Royce, FiatAvio и MTU Aero Engines. Проект нового двигателя для истребителя получил название EJ200.

По мере продвижения работ к ним стали проявлять интерес небольшие европейские государства: Голландия, Дания, Норвегия, Бельгия.

В 1988 году был подписан контракт на проектирование самолета и постройку его первых образцов.

Окончание Холодной войны и распад Советского Союза не мог не отразиться на проекте создания нового самолета. Угроза глобальной войны с сильным противником, которая нависала над Европой почти половину столетия, ушла в прошлое. Стали раздаваться голоса, что программа (весьма недешевая, кстати) должна быть свернута. К тому же, многие эксперты заявляли, что новый самолет серьезно уступает гораздо более дешевому советскому МиГ-29.

Однако программу удалось отстоять, правда, количество заказов для консорциума было уменьшено. В 1991 году начались испытания самолета, а в 1994 – Eurofighter Typhoon совершил свой первый полет.

Изначально планировали построить 620 Eurofighter Typhoon, заказы неравномерно распределили между заводами четырех стран: Англия — 232 истребителя, Германия — 180 единиц, Италии достался 121 самолет. Испании доверили сборку 87 машин.

В 1998 году был подписан контракт на производство опытной партии самолета, а в 2000 году – завершились летные испытания истребителя и он был допущен к эксплуатации.

В 2002 году консорциум подписал контракт с правительством Австрии на поставку восемнадцати самолетов, но потом их количество было уменьшено до пятнадцати.

В 2003 году начались поставки всем странам-участницам консорциума истребителей EF2000 Tranche 1. Весной следующего года самолеты были официально приняты на вооружение. В том же году были подписаны контракты на поставку второй партии (транша) самолетов. Следует отметить, что истребители, относящиеся к Tranche 1 и Tranche 2, имеют существенные различия. На EF2000 Tranche 2 установили новый бортовой компьютер, улучшенный пакет авионики, более совершенную систему вооружения, позволяющую уничтожать наземные цели.

Потребность в создании многоцелевого самолета особенно остро проявилась после начала афганской кампании.

«Еврофайтер Тайфун» модификации Tranche 2 впервые поднялся в воздух в 2008 году. В настоящее время уже существует модификация Tranche 3, которая отличается увеличенной тягой двигателя, топливными баками, более совершенной бортовой ЭВМ, а также РЛС с фазированной решеткой.

Описание самолета

Eurofighter Typhoon – это многоцелевой истребитель, который должен стать основой европейских ВВС в первой трети XXI столетия.

Истребитель выполнен по аэродинамической схеме «утка», переднее горизонтальное оперение – цельноповоротное. Крыло треугольной формы, низкорасположенное, угол стреловидность передней кромки составляет 53 градуса. Для снижения заметности истребителя она выполнена из радиопоглощающего материала.

Закрылки и предкрылки – двухсекционные. Eurofighter Typhoon имеет однокилевое вертикальное оперение.

Тип фюзеляжа – полумонокок. Пилот защищен накладной броней от огня стрелкового оружия. Кабина летчика закрыта цельноформованным бескаркасным фонарем, который обеспечивает пилоту отличный обзор. В кабине установлено катапультируемое кресло, которое позволяет пилоту покидать самолет при любых скоростях и режимах полета.

Корпус EF2000 на 40% состоит из углепластиков, на 40% из различных сплавов алюминия, на 12% — из титановых сплавов. Композитные материалы составляют большую часть поверхности самолета (около 70%), что обеспечивает его низкую ЭПР.

Топливные баки расположены в фюзеляже и в кессонах консолей крыльев. На узлах внешней подвески могут быть размещены несколько подвесных баков. Есть система дозаправки топливом в воздухе.

Eurofighter Typhoon имеет трехопорное шасси с одноколесными стойками. Основные стойки убираются в сторону фюзеляжа, а передняя стойка – вперед. Конструкция шасси позволяет EF2000 садиться и взлетать со взлетно-посадочных полос с невысоким качеством покрытия. Для экстренного торможения самолет оснащен тормозным парашютом.

При создании истребителя EF2000 используются технологии «стелс». Самолет нельзя назвать полностью невидимым, но ЭПР значительно снижена. При разработке самолета перед конструкторами была поставлена задача уменьшить уровень ЭПР по сравнению с самолетом «Торнадо» в четыре раза.

Для достижения подобных характеристик в конструкции самолета были активно использованы композитные материалы, передние части двигателей маскируются особой конструкцией воздухозаборников, внешние подвески вооружения сделаны полуутоплеными. Начиная с 2018 года, Eurofighter Typhoon оснащается бортовой РЛС, изготовленной на основе фазированной решетки, которая имеет гораздо меньший уровень радиоизлучения.

Силовая установка Eurofighter Typhoon состоит из двух ТРДДФ Eurojet EJ 200, каждый из которых развивает тягу по 9.18 тс. При изготовлении EJ 200 используются самые современные технологии: диски из порошковых материалов, цифровая система управления, способная работать при любых режимах, монокристаллические турбинные лопатки, встроенная система диагностики. Камера сгорания имеет специальное керамическое покрытие, которое значительно увеличивает ее срок службы. Одна из главных особенностей двигателей самолета – их модульная конструкция, на демонтаж необходимо всего 45 минут.

«Еврофайтер» можно назвать одним из наиболее долговечных боевых самолетов. В первую очередь это касается его двигателя, конструкторы довели его ресурс до 10 тыс. часов работы.

Нерегулируемый воздухозаборник EF2000 расположен под фюзеляжем, он имеет криволинейную нижнюю кромку, что также уменьшает заметность самолета на экранах радаров. Воздухозаборник разделен вертикальной перегородкой на два независимых канала, каждый из которых питает один из двигателей.

Eurofighter Typhoon оснащен электродистанционной системой управления полетом (ЭДСУ) без резервной механической подводки. Во многом именно она обеспечивает высокую маневренность самолета, его устойчивость и безопасность пилотирования на предельных режимах.

Система управления вооружением состоит из инфракрасной системы переднего обзора PIRATE и многорежимной когерентной импульсно-доплеровской БРЛС ECR90. Система PIRATE устанавливается на узле внешней подвески и предназначается для поиска и определения воздушных и наземных целей.

Навигационная система истребителя – инерциальная, в ее состав входят кольцевые лазерные гироскопы, нашлемный прицел-индикатор, система анализа, опознавания и определения приоритета внешних угроз и другие компоненты.

Наиболее дорогим компонентом электроники самолета является его оборонная система DASS. Она собирает и анализирует информацию от многих датчиков, которые способны воспринимать лазерное или радиолокационное излучение. Также DASS управляет целым рядом элементов защиты (как пассивных, так и активных), среди которых передатчики помех, отстрел тепловых ловушек и дипольных отражателей, буксируемые ложные цели. Контейнеры с системой РЭБ находятся на концах консолей крыльев.

Истребитель имеет тринадцать узлов внешней подвески. Его обычное вооружение состоит из четырех управляемых ракет средней дальности, расположенных под фюзеляжем, и двух УР малой дальности, которые обычно размещаются на крайних узлах внешней подвески. Всего Eurofighter Typhoon может взять на борт до десяти ракет класса «воздух-воздух». Возможно размещение трех подвесных баков.

Пушечное вооружение «Еврофайтера» состоит из 27-мм автоматической пушки Маузер, она размещается в корневой части правого крыла.

Также самолет может брать на борт до 6,5 тыс. кг различных бомб.

Общая оценка проекта

Оценки истребителя Eurofighter Typhoon весьма противоречивы. Производители самолета не скупятся (это естественно) на самые хвалебные эпитеты по отношению к своему детищу. По их мнению, EF2000 с вероятностью в 82% выйдет победителем из поединка с российским Су-35, а его боевая эффективность равняется пяти самолетам МиГ-29. Также разработчики считают, что «Еврофайтер» по скорости разворота (М<1 и М>1) превосходит Су-35, F-16C, МиГ-29 и французский истребитель «Рафаль».

Однако существуют и другие оценки EF2000. Несколько немецких авиационных экспертов пришли к выводу, что европейский истребитель уступает МиГ-29М как по возможностям БРЭО, так и по летным характеристикам.

Есть мнение, что истребитель Eurofighter Typhoon концептуально устарел еще до начала своего серийного производства. Такая точка зрения выглядит вполне обоснованно. В США и СССР работы по созданию истребителей четвертого поколения начались еще в середине 60-х годов, и в 80-х эти машины уже пошли в серийное производство. В это время европейцы только приступили к созданию машины.

В 1990 году свой первый полет совершил истребитель пятого поколения – американский F-22 Raptor. Сегодня эта машина выпускается серийно, и по многим параметрам она превосходит любой самолет предыдущего поколения.

Практически по всем характеристикам Eurofighter Typhoon проигрывает российскому истребителю Су-35, который относится к поколению 4++. В 2014 году этот самолет принят в эксплуатацию и выпускается серийно.

Сегодня авиапроизводители начинают задумываться над обликом истребителя шестого поколения, хотя его время наступит еще не скоро.

Несмотря на это, европейский «Тайфун», несомненно, является одним из лучших истребителем современности. Возможно, он и уступает по некоторым параметрам новейшим российским и американским машинам, но все равно Eurofighter Typhoon является весьма грозным противником.

На этом самолете впервые использована система ЭДСУ, рациональное использование технологии «стелс» значительно снизило его радиолокационную заметность, но не сделало его чрезмерно дорогим, Eurofighter Typhoon имеет сверхзвуковую крейсерскую скорость, что приближает его к машинам пятого поколения.

Все это указывает на очень высокий уровень европейского авиастроения. Если когда-нибудь европейцы решат построить истребитель пятого поколения, то их конкурентам (США, России и Китаю) придется несладко.

Летно-технические характеристики

Масса, кг
  пустого самолета  11000
  максимальная взлетная масса  23500
Тип двигателя  2 ТРДДФ Eurojet EJ 200
Максимальная скорость, км/ ч
  на высоте 11000 м  2120 (М=2.0)
  у земли  1390 (М=1.2)
Минимальная скорость, км/ч  203
Боевой радиус действия, км
  в режиме истребителя  1390
  в режиме ударного самолета  601
Практический потолок, м  19812
Экипаж, чел  1
Вооружение:27- мм пушка Mauser BK27

Боевая нагрузка — 6500 кг (7500 кг в перегруз) на 13 узлах подвески

militaryarms.ru

Многоцелевой истребитель Тайфун / Typhoon FGR4 «Eurofighter»

Разработка данных истребителей началась в 1988 году совместно Британией, Германией, Италией и Испанией. Спустя 10 лет Великобритания подписала контракт о закупке 53 истребителей для нужд своих ВВС. Первые из них поступили в 2003 году в 17 эскадрилью, которая располагается на территории комплекса BAE Systems. Там первая партия самолетов была тщательно изучена и протестирована. Официально первые «тайфуны» поступили в ВВС 1 июля 2005 года.

Изначально, самолеты соответствовали стандарту «F2 модель 1» (F2 Tranche 1), который предполагал использование самолетов только в воздушных боях для борьбы с вражеской авиацией. Однако, для задействования истребителей в полной мере в Афганистане встала необходимость реализации возможности уничтожать наземные цели. В июле 2008 года «Тайфун» был объявлен многоцелевым (мультизадачным) истребителем, способным эффективно уничтожать не только воздушные, но и наземные цели и получил аббревиатуру FGR4 (T3 — 2х местная версия самолета). Полная модернизация всех истребителей модели «F2» до «FGR4» планируется закончить к концу 2012 года.

Сейчас подписан контракт на разработку 40 истребителей «модели 3». Вместе с предыдущими моделями предполагается, что у ВВС будет порядка 107 машин «Тайфун» вплоть до 2030 года.

Истребитель легко узнаваем с любого угла обзора. Двигатели расположены под фюзеляжем (1). В передней части фюзеляжа самолет имеет два небольших «крыла» (2). Основные крылья самолета имеют треугольную форму (3). Хвост самолета высокий и имеет небольшой наклон назад (4).

Технические характеристики истребителя «Тайфун»:

Экипаж: 1/2
Двигатели: 2 турбодвигателя «Евроджет» EJ200, тягой до 20000 фунтов/c каждый
Длина: 16м
Размах крыла: 11м
Высота: 5.3м
Масса (пустого): 11000кг
Масса снаряжённого: 15550кг
Максимальная взлётная масса: 23500кг
Максимальная скорость:

от 1.2 до 2х Махов (1400 — 2450км/ч)
Боевой радиус действия: от 600 до 1390км в зависимости от роли истребителя
Максимальная полета дальность (перегоночная): 3790 км
Практический потолок: 19812м
Скороподъёмность: 315м/с
Время разгона на малой высоте с 370 до 1200 км/ч = 30с
Необходимая длина взлетной полосы: 700м
Нагрузка на крыло: 311 кг/            м²

Вооружение и электронные системы:

Пушечное вооружение: 1× 27 мм пушка «Маузер» в корневой части правого «полукрыла»
Точек подвески: 13
Боевая нагрузка: до 6500кг различного вооружения от ракет до бомб
Ракеты: AMRAAM и ASRAAM
Бомбы: улучшенные «Пэйввэй 2» (Enhanced Paveway II), 1000-фунтовые бомбы «Пингвин»
Лазерная система целеуказания: контейнер «Litening» (Litening Laser Designator Pod)

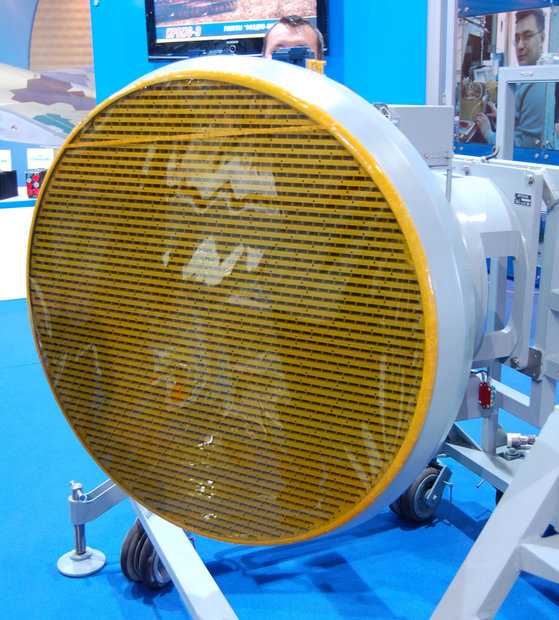

Радио-локационная система: «ЦЭПТОР» (CAPTOR), а с 2010 года Активная фазированная антенная решетка (CAPTOR Active Electronically Scanning Array Radar)

В будущем, предполагается перевооружение истребителей новыми системами, такими как: ракетами «воздух-воздух Метеор», Пэйввэй IV (Paveway IV), «Шторм Шедоу» (Storm Shadow), «Бримстон» (Brimstone), «Бомбы Небольшого Диаметра» (Small Diameter Bomb), а также новыми активными направленными электронными сканерами.

Показательные выступления Тайфуна FGR4 (видео)

40cdo-rm.ru

Су-35 против Eurofighter Typhoon. Мнение экспертов

В последнее время НАТО активизировало воздушное патрулирование в небе над Прибалтикой. Для этих целей ВВС Великобритании, Германии, Италии и Испании используют истребители Eurofighter Typhoon.

Фото: wikimedia.org

Американский эксперт Дэйв Маджумдар оценил возможности истребителей Су-35 и Eurofighter Typhoon в случае, если им придется противостоять друг другу. Хотя возникновение такой ситуации Дэйв считает маловероятной.

Eurofighter уже приходилось сталкиваться с российскими машинами в бою, но только в учебном.

Фото: wikimedia.org

Эксперт, вспоминая о недавних маневрах индийских Су-30МКИ и британских Eurofighter Typhoon, рассказывает, что российские машины произвели положительное впечатление на английских летчиков. В частности, командир 3-й истребительной эскадрильи подполковник авиации Крис Мун отметил, что Су-30МКИ «великолепный самолет, и работать вместе с ним на нашем „Тайфуне“ — это привилегия».

По словам Дэйва, индийцев «Тайфун» тоже впечатлил, и они заметили, что обе машины примерно равны по возможностям. При этом эксперт умолчал о том, что по результатам маневров индийские Су-30 МКИ победили британские Eurofighter Typhoon со счетом 12:0.

Кабина Eurofighter Фото: wikimedia.org

В качестве преимущества Су-35 Маджумдар называет отличную управляемость на низких скоростях благодаря управляемому вектору тяги, что сводит на нет такие преимущества «Тайфуна», как очень высокая угловая скорость разворота и отличная тяговооруженность.

С точки зрения технологий, особых преимуществ у обоих истребителей нет. Ни Eurofighter, ни Су-35 не оснащены антенной решеткой с автоматическим электронным сканированием.

кабина Су-35 Фото: militaryrussia.ru

Правда, у европейского самолета отличная кабина и интерфейс «летчик-машина» гораздо лучше, чем у сегодняшних вариантов «Фланкеров» (Су-30 и Су-35 есть не что иное, как глубокая модернизация истребителя Су-27, по кодификации НАТО: Flanker-B — прим. ред).

Также в преимущества Typhoon эксперт записал управляемую ракету класса «воздух-воздух» большой дальности MBDA Meteor, которая имеет отличные характеристики на конечном отрезке полета.

Фото: wikimedia.org

Подводя итоги, Маджумдар отметил, что российские самолеты отстают по таким аспектам, как приборы обнаружения и интерфейсы «летчик-машина». Вследствие чего у Typhoon больше шансов победить.

В свою очередь российский эксперт Дмитрий Литовкин уверен, что победит Су-35. У российского истребителя большая ракетно-бомбовая нагрузка: Eurofighter нестет шесть с половиной тонн, Су-35 — около 9 тонн боеприпасов.

Фото: army. lv

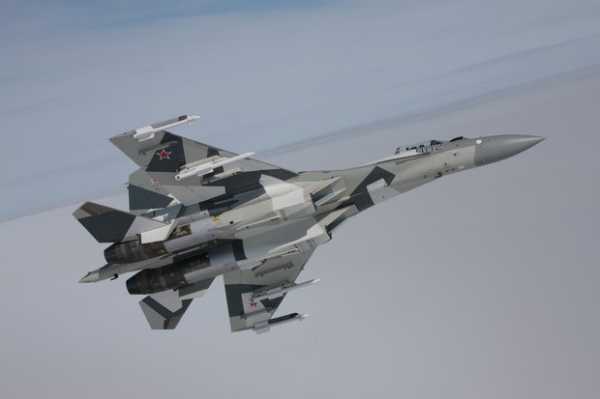

Возможность обнаружения целей у Су-35 тоже выше — истребитель оборудован радиолокационной станцией с пассивной фазированной антенной решёткой, которая воспринимает чужое излучение, и на это излучение посылает свою ракету, а у Eurofighter — активная фазированная решетка, она излучает. Если противопоставить два локатора, то за Су-35 будет преимущество, он не будет обнаружен, а Eurofighter вызовет огонь противника на себя.

РЛС Н035 Ирбис с ПФАР Фото: wikimedia.org

Дальность обнаружения целей у российского истребителя — 400 км, а европейский видит на 300 км. Кроме того, Су-35 в отличие от Eurofighter оснащен системой предупреждения о пуске ракет, которая дает летчику спасительные несколько секунд, чтобы уйти от атаки.

В преимуществах российского самолета и высокая маневренность, благодаря наличию двигателей с управляемым вектором тяги. Благодаря этому Су-35 может развернуться буквально на месте, на что не способен Typhoon.

«Есть такая фигура „сухой лист“, — рассказывает Литовкин, — когда наш самолет вращается на одном месте в плоскости. И все эти фигуры не для шоу, они нужны, чтобы выжить в воздушном бою».

Подводя итоги, заметим, что оба истребителя примерно равны, и в реальном бою, скорее всего, все решит мастерство летчика.

Читайте также: Индийские Су-30 МКИ победили на маневрах британские Eurofighter Typhoon со счетом 12:0

42.tut.by

Ф-35 и Еврофайтер Тайфун

Многоцелевой истребитель четвёртого поколения Еврофайтер Тайфун и перспективный малозаметный истребитель-бомбардировщик пятого поколения Ф-35 Локхид-Мартин.

Королевские военно-воздушные силы Великобритании и Королевский военно-морской флот работают совместно с Корпусом морской пехоты США. Работа направлена на обучение персонала Великобритании управлению истребителем Ф-35Б.

Англичане являются частью 617-й эскадрильи Королевских ВВС, которая также имеет название «Разрушители плотин», которое связано с тем, чем эскадрилья занималась в ходе Второй мировой. Работа над повышением квалификации персонала будет проведена на аэродроме морской пехоты в городе Бофорт, расположенном в Южной Каролине.

Великобритания, которая является единственным партнёром США первого уровня по этой программе, намерена закупить 138 истребителей Ф-35. Самолёты будут располагаться не только на земле, но и на двух новых авианосцах.

Помимо Ф-35 в воздух будет запущен истребитель Еврофайтер Тайфун. ВВС Британии планируют к 2030-му году запустить, наравне с Ф-35, 107 обновлённых Тайфунов. Схема такого сотрудничества заключается в том, что Ф-35 будут играть разведывательную роль, тогда как Тайфун возьмёт на себя непосредственно ракетные удары по целям.

Британские Тайфуны и французские Рафали испытываются совместно с Ф-22 в Вирджинии. Делается это ради того, чтобы выяснить, как сделать совместную работу истребителей четвёртого и пятого поколения более эффективной.

Несмотря на то, что Ф-22 больше направлен на прямое ведение боевых действий, чем на незаметные атаки, он во многом схож с Ф-35. Именно поэтому очень многое из того, чему будут обучены пилоты, можно будет перенести и на грядущие совместные операции Тайфуна и Ф-35.

Ф-35 и Еврофайтер Тайфун, находясь на вооружении у ВВС Британии, не будут прямыми конкурентами друг друга. Конкуренция между производителями, однако, находится на пике, поскольку они исключительно заинтересованы в продаже своего творения.

И, несмотря на то, что Тайфун превосходит Ф-35 по аэродинамике, Ф-35 является более предпочтительным для покупателей. Если такие тенденции сохранятся и дальше, Ф-35 может остаться единственным западным образцом на рынке истребителей.

Еврофайтер Тайфун (Eurofighter Typhoon)

Еврофайтер Тайфун (англ. Eurofighter Typhoon) — многоцелевой истребитель четвёртого поколения. «Тайфун» разрабатывался и производится фирмой Eurofighter GmbH, созданной в 1986 году консорциумом Alenia Aeronautica, BAE Systems и EADS. Исследования перспективного самолёта начались ещё в 1979 году. В настоящее время ведётся серийное производство истребителя. Самолёт поставлен на вооружение ВВС: Германии, Италии, Испании и Великобритании.

Конструкция Еврофайтер Тайфун

Конструктивные особенности истребителя отражают стремление разработчиков использовать последние мировые достижения в области самолётостроения и электроники. Для обеспечения требуемого уровня маневренных характеристик, особенно на больших углах атаки, самолет спроектирован по схеме с низкорасположенным треугольным крылом (угол стреловидности 53 градуса) и отрицательным запасом устойчивости, двухсекционными закрылками и предкрылками, поворотным передним горизонтальным оперением (ПГО), вертикальным килем с рулем направления без стабилизатора. Такая схема обладает рядом преимуществ, основное из которых — снижение сопротивления самолёта на сверхзвуковых скоростях. Запас топлива размещается в фюзеляжных и крыльевых топливных баках, полностью занимающих кессоны консолей крыла. На «Тайфуне» применена четырёхкратно резервированная цифровая электродистанционная система управления полётом, объединённая с системой управления двигателями. Она обеспечивает искусственную устойчивость и высокую маневренность, а также отклонение органов управления для достижения максимального аэродинамического качества на всех режимах и во всем диапазоне скоростей и высот полёта.

Снижение радиолокационной заметности

Хотя новый истребитель не относится к категории летательных аппаратов (ЛА), выполненных по технологии «стелс», при его проектировании был выполнен ряд конструктивно-компоновочных мероприятий, направленных на снижение эффективной поверхности рассеяния (ЭПР).

Бортовая РЛС Captor (Captor-M, ECR-90) с механическим сканированием, установленная на истребителе «Тайфун», относительно легко, сравнительно с более совершенными РЛС, обнаруживается по собственному излучению. Для уменьшения электромагнитных излучений РЛС на истребителе установлена автоматизированная система управления излучением EMCON.

Боевая эффективность истребителя-перехватчика «Еврофайтер» была продемонстрирована в конце 2004 года над территорией Британии. В ходе встречи двухместного британского «Еврофайтера» с двумя американскими истребителями F-15E, по инициативе американцев, имитировалось боевое столкновение. «Еврофайтеру» удалось за короткое время энергичным маневрированием обмануть «противника» и имитировать поражение обеих машин.

Ф-35 (Lockheed Martin F-35 Lightning II)

Lockheed Martin F-35 «Лайтнинг» II (англ. Lockheed Martin F-35 Lightning II, рус. «Локхид-Мартин» Ф-35 «Молния» II) — семейство перспективных малозаметных истребителей-бомбардировщиков пятого поколения, разработанное американской фирмой Lockheed Martin (Tactical Aircraft Systems) в трёх вариантах: вариант для нужд ВВС США (наземный истребитель — CTOL), для Корпуса морской пехоты США и ВМС Великобритании (истребитель с укороченным взлётом и вертикальной посадкой — STOVL), и для нужд ВМС США (палубный истребитель — CV).

В консорциум во главе с «Lockheed Martin» входят также Northrop Grumman Corporation, Pratt & Whitney, Rolls-Royce, Allison и British Aerospace. В разработке отдельных узлов принимают участие Skunk Works в Палмдейл (Калифорния) и Aeronautical Systems.

Конструкция Ф-35

На F-35 использованы многие технологические решения, отработанные на F-22. Обозначения серийных вариантов: F-35A (со стандартным взлётом и посадкой), F-35B (с коротким взлётом и вертикальной посадкой) и F-35C (взлёт с палубы авианосца при помощи катапульты, а посадка на палубу — с использованием аэрофинишера).

Бортовая РЛС F-35

На самолёте установлена многофункциональная РЛС с АФАР AN/APG-81, эффективно действующая как по воздушным, так и по наземным целям.

Шлем пилота Ф-35

Это шлем, который позволит пилотам реактивных истребителей будущего поколения «видеть через кабину» самолёта. Снаряжение разработано для истребителя-бомбардировщика F-35 и в настоящее время тестируется научно-исследовательским отделом Министерства обороны Великобритании в Уилтшире.

Вместо обычного дисплея на приборной панели синтезированное компьютером изображение будет подаваться прямо на визоры пилота, снабжая его также подсказками, необходимыми для полёта, навигации и ведения боя. Принципиально новой технологией стала реализация возможности видения в инфракрасном диапазоне, то есть с помощью шлема пилот сможет видеть даже ночью. Шлем позволяет автоматически переключаться между видеорежимами. Фактически, самолёт сможет стать «прозрачным» для пилота. Также шлем является своеобразным командным центром: высокоточное целеуказание всего бортового оружия завязано на движения головы и глаз лётчика.

Пока создан только опытный образец. Разработкой модели занимаются британские компании Vision Systems International и Helmet Integrated Systems Limited.

Силовая установка F-35A и F-35C

F-35A и F-35C оснащаются двигателем Pratt & Whitney F135, который является развитием двигателя F119, установленного на F-22. Двигатель для F-35B разработан с участием Rolls-Royce Defence.
По утверждению производителя, благодаря данной установке и конструкции планера, полностью вооружённый F-35A с заполненными топливными баками, способен производить манёвры с перегрузкой в 9 g.


Вертикальный взлёт и посадка Ф-35

Вариант истребителя с коротким взлётом и вертикальной посадкой (СВП) F-35B, предназначенный для базирования на авианесущих кораблях не оснащенных катапультами (лёгких авианосцах, крупных десантных кораблях), способен выполнять и вертикальный взлёт. Конструкция сопла F-35B во многом повторяет сопло Як-141.

Авианосное базирование Ф-35

В связи с повышенными нагрузками, внутренняя конструкция F-35C упрочнена. Хвостовая часть самолёта содержит элементы, изготовленные из титана.

Вооружение Ф-35

F-35 обладает широкой номенклатурой вооружения. Среди них ракеты класса воздух-воздух AIM-9 Sidewinder, AIM-132 ASRAAM и AIM-120 AMRAAM, а также крылатые ракеты Storm Shadow и AGM-158 JASSM. Входят в номенклатуру и корректируемые бомбы JDAM весом до 910 кг, кластерные бомбы CBU-103, −104 и −105 WCMD (Wind-Corrected Munitions Dispencer), управляемые авиационные бомбы AGM-154 Joint Standoff Weapon и противотанковые ракеты Brimstone.

В дополнение к базовым требованиям, Норвегия и Австралия финансируют работы по приспособлению к F-35 перспективной противокорабельной ракеты Naval Strike Missile (NSM), которая получит название Joint Strike Missile (JSM).

По утверждению производителя, F-35 сможет запускать ракеты и корректируемые бомбы из внутренних отсеков на максимальных сверхзвуковых скоростях.

Ядерное оружие Ф-35

К 2017 году, по достижении уровня развития ПО и БРЭО block 4, F-35 планируется вооружить тактической ядерной бомбой B61. Самолёт будет иметь возможность нести два боеприпаса мощностью от 0,3 до 340 кТ в тротиловом эквиваленте на внутренней подвеске. Изначально это требование было предъявлено только к F-35A, четких сведений о других модификациях по этому вопросу нет. F-35A заменит в качестве основного носителя тактического ядерного оружия НАТО истребитель F-16.

Пушечная установка Ф-35

Специально для истребителя-бомбардировщика F-35 фирмой General Dynamics создана авиационная четырёхствольная пушка GAU-22/A калибра 25 мм. Данное орудие получено путем глубокой модернизации пушки GAU-12, используемой на самолётах AV-8 Harrier II. Наиболее заметное отличие — уменьшение количества стволов с пяти до четырёх, что позволило значительно уменьшить массу — примерно на 20 кг, уменьшить объём занимаемый орудием на 20 % и повысить точность.

На модификации F-35A орудие будет установлено внутри самолёта, над и чуть позади левого воздухозаборника, боекомплект составит 180 снарядов.

Для модификаций F-35B и F-35C разработан подвесной контейнер с боекомплектом 220 снарядов, крепящийся под фюзеляжем, в задней части. При создании контейнера использовались технологии понижения заметности.

mensby.com

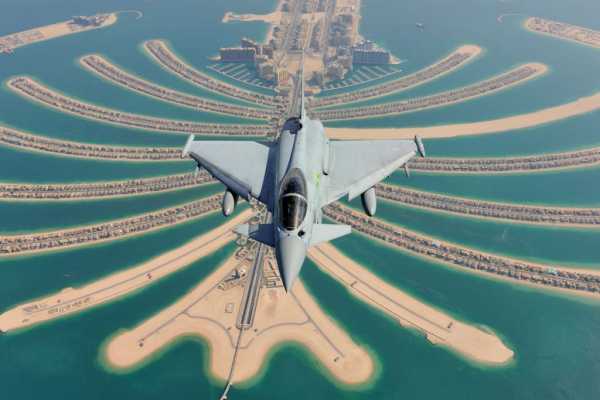

Дубай-2011 ч.15 :Eurofighter Typhoon FGR4 он же EF2000.

Профиль

Название:Russian Aviation Community

Записи на странице

Ссылки и кнопки

Метки сообщества

«Беспощадный», «Максим Горький», 1941, 344 ЦБП и ПЛС, 747, MD 450 Ураган, a-10, a-310, a-318, a-319, a-320, a-320-211, a-320-214, a-321, a-330, a-330-243, a-330-300, a-380, a320, a330, a330-300, a350, a380, a400m, aeromacchi, air berlin, air france, air india, air seychelles, airbus, aircraft design, airliners.net, alpha jet, ar.234, atr 72, au-30, augusta westland, av-8, avro rj-70, avro vulcan, awacs, b-17, b-1a, b-1b, b-2, b-52, b-737, b-737-500, b-737-800, b-747, b-757, b-767, b-777, b-787, b737, b787, baltic bees, bbj, beechcraft sierra 200, bell, bell ah-1w supercobra, bellagusta, bellanca, birdstrike, bleriot xi-2, blue angels, boeing, bombardier, bombardier crj-100lr, breitling, britten-norman bn-2a-26 islander, business jet aviation, c-130 hercules, c-17, c-series, cactus 1549, california, caravelle, casa 295, catalina, cessna, cessna 210, cessna-150a, ch-46 sea knight, ch-47, cias, citation xls, clickair, colorado, concorde, costa rica, crj1000, d-emeh, dash q400, dassault, dassault-breget, daytona beach, dc-10, dc-3, de Havilland Canada DHC-6 Twin OtterВ, de schelde s.21, dehavilland, denver, dhc-6 twin otter, dme, dogfight, dornier, dornier/dassault-breget, dreamliner, dubai airshow, dusseldorf international, e-190, e-2c hawkeye, e-jet, egbp, egss, embraer, embraer-120, embraer-190, eurofighter, expedition e350, f-104, f-111f, f-15, f-16, f-22, f-35, f-84f, f-86, f-ck-1, f/a-18, falcon, finnair, flamand, florida, fokker dr.1, fouga, frecce tricolori, french airforce, g.222, gen h-4, google earth, gulfstream, h-6, hawk t1, hercules, hermes450, hokum-a, hsiang sheng, iaf, icon a5, imds, italian airforce, j-10, jas.39 gripen, jet expo 2008, jet expo 2009, jet team, jetexpo, jfk, ju-52, ju-88, junkers, kc-135r, kc-390, kissimmee, klm, l-29, l-39, l-410, le bourget, lightning, lufthansa, mb-339, mcdonnell douglas, mcdonnell douglas 80, md-902, md.450, mfs 2004, mirage-2000, mojave airport, mq-1b, mq-9, mrj, nimrod, oh-58d kiowa, oshkosh, paris, paris air show, patrouille de france, pby-5, pc-24, pilottv, piper, pitts, quepos — la managua (xqp / mrqp), rafale, rafale-c, rc-135w, red arrows, red bull flugtag, republic, riat, robinson, ru_aviation, ruzyne, rw06, s7, saab, sikorsky, sikorsky uh-60 blackhawk, sky express, sky hunters, skydiving, skyexpress, skyteam, solar impulse, sportstar max, spotting, spring airlines, srilankan, ssj, ssj-100, stansted, sukhoi, sullenberger, superjet-100, svx/usss, tas, tiger, transaero, turkish airlines, ua, uav, uh60, uk, ur_nta, usa, uzbekistan airways, uzbekistan airways technics, v-22, v-280 valor, vc-25a, vero beach, vickers vanguard, vip, vog, vp-blx, vp-bly, vq-bbe, wittman tailwind, ww2, xb-70, yf-22, yf-23, zlin-142, А-50, АГВП, АГВП «Русские Витязи», АНТК, АОН, АОН СЛА, АП, Авиазаправка, Авиакомпании, Авиамузей, Авиапарад, Авиапроисшествие, Авиасалон, Авиаторы, Австрия, Адмирал Кузнецов, Алматы, Алроса, Альпы, Ан-12, Ан-124, Ан-14, Ан-148, Ан-178, Ан-2, Ан-22, Ан-225, Ан-22А, Ан-24, Ан-26, Ан-26Ш, Ан-28, Ан-30Д, Ан-70, Ан-72, Ан-74, Ангола, Ант-4, Арарат, Армавиа, Армения, Аэродром, Аэропорт, Аэросвит, Аэрофлот, Аэрофлот-Норд, БЕ-200, БЛА, БЛУГА, БПЛА, БШ-МВ, Бе-12, Бе-200, Беларусь, Бериев, Блерио, Блоха, Большое Грызлово, Бомбардировщики Второй мировой войны, Борки, Борнео, Борт №1, Бугуруслан, Быково, В. Обухович, Вoeing, ВВС, ВВС России, ВВС Франции, ВТА, Ватулино, Великая Отечественная Война, Верея, Вертолёты России, Владимир Котельников, Внуково, Война в воздухе, Волгоград, Вторая Мировая Война, Вторая мировая, Главком ВВС, Гроза, Гу-2, Гумрак, Гюнтер Грасс, Дальний бомбардировщик Ер-2, День Авиации, День Победы, Дизайн самолетов, Домодедово, Домодедово (UUDD), Дюссельдорф, Ереван, Ершов, Жуковский, Жуляны, ЗАГАДОЧНЫЕ САМОЛЕТИКИ, ЗРК, Звартноц, И-15, И-152, И-153, И-15бис, И-16, И-5, ИЛ-96-400, ИТП, Ил-10, Ил-112, Ил-14, Ил-18, Ил-2, Ил-28, Ил-6, Ил-62, Ил-76, Ил-76ТД, Ил-78, Ил-86, Ил-96-300, Ил-96-400, Ильюшин, Иран, Иркутск, История, История создания и применения, Истребители Второй мировой войны, Истребитель Миг-15, Исчезновение самолета, КА-26, КБ им. А.С. Яковлева, КД-Авиа, Ка-226, Ка-32, Ка-52, Калининград, Киев, Кинг-Кобра, Китай, Коктебель, Конотоп, Коробчеево, Королев, КрасЭйр, Крым, Кубинка, Кубинский АТСК РОСТО, Л-29, Л-410, Ле Бурже, Летающие Легенды, Летающие крепости, Летающие лодки Второй мировой войны 1939, Ли-2, Логиново, Лунь, М-15, М.Л.Миль, М4, МАИ, МАК, МАКС-2009, МАКС-2017, МВЗ, МВМС-2009, МС-21, МЧС, Макс-2009, Малайзия, Мальдивы, Мещеряков Дмитрий, Ми-1, Ми-17, Ми-2, Ми-26, Ми-28, Ми-34, Ми-4, Ми-6, Ми-8, МиГ, МиГ-15, МиГ-15УТИ, МиГ-17, МиГ-19, МиГ-21, МиГ-29, МиГ-29 КУБ, МиГ-29СМТ, МиГ-31, МиГ-35, Миг-21, Миг-25, Миг-29, Миг-31, Миг-35, Миль, Минск, Мираж III, Михаил Маслов, Моздок, Монино, Морские самолеты сухопутного базирования, Москва, Мячково, Н.В. Якубович, Небо, Нестор, Николаев, Николай Якубович, Новосибирск, Норвегия, Нью-Йорк, ОКБ Мясищева, ОКО-6, Обучение полетам, Олег Растренин, Омск, ПАК ФА, ПВО, ПД-14, Палубные самолеты Второй мировой войны 1, Патруль де Франс, Пе-8, Пегас, Пегу, Первая Мировая Война, Пермь, Перрон, Петляков В.М., Петрович, Пинчуки, Планерское, По-2, Польша, Продолжение полета, Псковская область, Пулково, Пушкин, Пущино, Р-1, Р-63, Рига, Россия, Рязань, С-75, СЛА, СЛО, СССР, СУ-35, США, Самолеты Первой мировой войны, Самолеты Франции, Самолеты поля боя второй мировой войны, Санкт-Петербург, Саратов, Свердловск, Северка, Северный, Скулте, Сочи, Стрижи, Су-15, Су-24, Су-25, Су-27, Су-30, Су-30МК, Су-30МКИ, Су-34, Су-35, Су-7, Су-8, Суперджет, Сухой, ТБ-3, ТИС, ТРДД, Та-3, Таиланд, Тайвань, Тб-1, Терминалы, Толмачево, Торжок, Трансаэро, Третий Рейх, Ту-104, Ту-114, Ту-116, Ту-124, Ту-126, Ту-134, Ту-144, Ту-154, Ту-160, Ту-2, Ту-204, Ту-22М3, Ту-334, Ту-95, Туполев, Турлатово, УВД, УССР, УТ-2, Узун-Сырт, Украина, Ульяновск, Фото, Франция, Фречче Триколори, Хейнкель, Ходынка, Храброво, ЦАГИ, ЦКБ Туполева, ЦКБ-60, Челавиа, Челябинск, Чемпионат России, Чкаловский, Швеция, Шереметьево, Штурмовики Великой Отечественной войны, Эребуни, Эстония, Юнкерс, Як-130, Як-152, Як-18, Як-18Т, Як-2, Як-28, Як-3, Як-30, Як-40, Як-42, Як-52, Як-9, Яковлев, Япония, а-т Северный, а/к Air France, а/к Air Italy, а/к AirUnion, а/к American Airlines, а/к British Airways, а/к Czech Airlines, а/к Red Wings, а/к Ryanair, а/к Utair, а/к Авианова, а/к Аэрофлот, а/к Аэрофлот-Норд, а/к Владивосток Авиа, а/к Волга-Днепр (AirBridgeCargo), а/к Интеравиа, а/к КДАвиа, а/к Московия, а/к Регион-Авиа, а/к Россия, а/к Сибирь, а/к Уральские Авиалинии, а/п Tivat, а/п Владивосток (UHWW), а/п Внуково (UUWW), а/п Волосово, а/п Домодедово (UUDD), а/п Дракино, а/п Жуковский, а/п Кольцово, а/п Кубинка, а/п Мале, а/п Мигалово, а/п Минск-2, а/п Молде, а/п Толмачево, а/п Храброво (UMKK), а/п Шереметьево (UUEE), авиаВАЗ, авиабаза, авиакомпании, авиаконструктор, авиамузей, авиановости, авиапамятники, авиапарад, авиапарады, авиаперевозки, авиапроисшествие, авиапром, авиасалон, авиастроение, авиатехника, авиафаны, авиационное происшествие, авиационный английский, авиация, авиашоу, алюминиевый штопор, ан-124, ан-24, анализ, аналитика, анонс, армейский юмор, архитектура, аэровокзал, аэродром, аэроклуб, аэропорт, аэростаты, аэрофлот, аэрофобия, багаж, безопасность полетов, бизнес-авиация, бизнес-джет, билеты, биография, боевое применение, бомбардировщик, бреющий полет, вертолет, вертолётчики, вечная память, видео, воздухоплавание, воздушный бой, возможное решение, война в Корее, вопрос, временная тема, встречи, выставки, высший пилотаж, гидроавиация, глонасс, гора Клементьева, город, госрегулирование, гости, графика, групповой пилотаж, декада, дельталет, день авиации, дизайн интерьера,

ru-aviation.livejournal.com

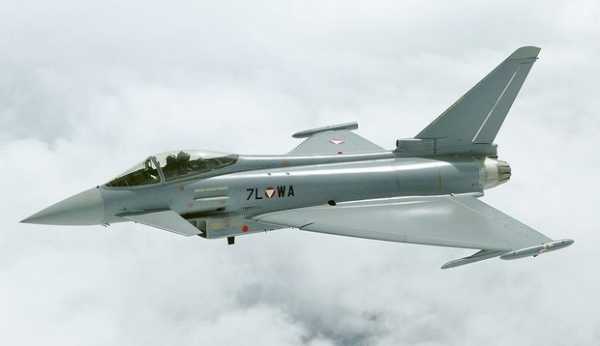

Истребитель Тайфун: характеристики и фото

Со времен Второй мировой войны и Вьетнама стало очевидно, что без воздушной поддержки выиграть вооруженное противостояние очень сложно. Все последние годы ознаменованы быстрым развитием штурмовой и истребительной авиации, причем промышленность привлекает для этого все новые и новые научные разработки.

Одним из наиболее показательных результатов слияния оборонной науки и техники стал истребитель «Тайфун». По мнению ведущих зарубежных и отечественных специалистов в области авиации, он является одним из наиболее качественных образчиков западных вооружений. Что это за самолет и чем он характеризуется, мы расскажем в этой статье.

Сразу заметим, что его далекий предок, «Тайфун», истребитель Второй мировой войны, также отличался высокой маневренностью и прекрасными боевыми характеристиками.

Основные сведения

По своей сути, это двухдвигательный истребитель четвертого поколения. Отличается треугольным крылом и построен по схеме «утка». Следует заметить, что модификации «Тайфунов», которые были выпущены в последние годы, относятся к поколению 4+ или 4++. Вообще же, разработка столь перспективного самолета была начата в далеком 1979 году.

Проектировали самолет по схеме, предусматривающей использование треугольного крыла со стреловидностью в 53 градуса. Предкрылки и закрылки двухсекционные, переднее горизонтальное оперение выполнено по поворотному типу, киль и руль направления — без стабилизатора. Такая схема как раз таки и хороша резким повышением маневренности самолета и снижением сопротивления воздуха на сверхзвуковых скоростях.

Самолет «невидимка»

Чтобы снизить заметность машины для радаров, передняя кромка переднего же оперения выполнена из материала, поглощающего радиоволны. Хоть официально истребитель «Тайфун» не относится к категории машин, выполненных по технологии «стелс», при его производстве активно используются технологии и материалы, которые способны эффективно рассеивать радиоизлучение. Вообще то, такая задача и ставилась перед конструкторами изначально: сделать самолет как можно более незаметным с передней части для современных средств радиолокационного обнаружения.

Что было сделано для достижения этой цели? Во первых, воздухозаборники максимально утопили в корпус, входные каскады двигателей замаскировали особыми устройствами. Все несущие плоскости крыла и передние кромки стабилизаторов и оперения покрыли с переднего края материалами, поглощающими излучение радаров. Кроме того, подвески управляемых ракет также максимально приблизили к корпусу, что также дает возможность скрывать их от излучения радаров противника.

Здесь нужно упомянуть, что в настоящее время «Тайфун» истребитель бомбардировщик многоцелевого назначения, а потому обеспечить его полную незаметность невозможно в принципе (да оно и не так нужно).

Основные разработчики

Практически все новые компоненты и сплавы, которые позволяют добиваться столь высоких показателей, были разработаны инженерами концерна EADS/DASA. Кроме того, эта же компания была в числе создателей, а затем и производителей многих важнейших конструктивных элементов самолета. К таковым относится практически вся передняя кромка обоих крыльев, внешние и внутренние поверхности воздухозаборников, а также рули высоты и прилегающие к ним компоненты.

Основные материалы, которые были использованы в конструкции

Использованных материалов множество, причем традиционных для авиации сплавов алюминия не так уж и много. Так, более 40 % от всей массы планера составляет углепластик. Количество сплавов лития и алюминия доходит до 20%, на чисто алюминиевые сплавы приходится 18%. Высокопрочные материалы на основе титана занимают 12 %, а на долю стеклопластика приходится 10%. Поверхность самолета на 70 % закрывает углепластик, 12 % занимают материалы на основе стеклопластика.

Около 15 % площади приходится на металл, а еще 3 % занимают особо прочные пластики и прочие конструкционные материалы. Кстати, среди всех европейских боевых самолетов наиболее технологичен как раз таки истребитель «Тайфун»: 5 % всех используемых технических решений до сих пор не раскрыты, являясь секретными разработками европейских аэрокосмических агентств.

Еще при первоначальном планировании конструкции самолета в техническое задание было заложено условие о том, что вес пустого самолета не должен превышать 9999 килограммов. Кроме того, конструктивно заложена возможность использования в конструкции новых сплавов на основе магния и алюминия. Ресурс планера составляет не менее шести тысяч часов. Таким образом, истребитель «Тайфун» заметно выигрывает у американского F 35, у которого этот показатель колеблется в пределах 2 4 тысяч часов.

Характеристики конструктивных элементов

Корпус выполнен по схеме полумонокока. Имеется довольно эффективная накладная броня кабины, которая защищает летчика от огня индивидуального стрелкового оружия. Фонарь кабины — цельноформованный, сравнительно далеко выступает за корпус. Такое решение позволило обеспечить летчику максимально хороший обзор. Это чрезвычайно важно в условиях современного маневренного воздушного боя. В этом случае истребитель «Тайфун», фото которого есть в статье, является одной из лучших машин НАТО.

Как мы уже и говорили, в конструкции была использована схема с однокилевым оперением, которое имеет довольно большую площадь. Довольно заметен массивный воздухозаборник системы теплообмена. Вся обшивка крыльев делается из особо прочного углепластика. Впрочем, есть и одно исключение. Речь идет о контейнерах и отклоняемых носках, которые располагаются на концах крыльев. Они сделаны из сплавов алюминия и лития.

Общая площадь горизонтального оперения составляет 2,40 м2. На его изготовление также идут легкие полимеры (в большинстве своем). Проще говоря, истребитель «Тайфун» (фото вы можете увидеть в этом материале) является высокотехнологичным самолетом, производство которого попросту невозможно без мощной промышленной базы.

Шасси

Шасси самолета — трехопорное. Оснащено одноколесными стойками. Особенность в том, что первые две уходят в направлении корпуса, тогда как передняя убирается вперед. Еще одна необычная для техники НАТО черта — шасси прекрасно оптимизировано для посадки на очень грубые, плохо отремонтированные взлетно посадочные полосы. Но здесь есть проблема. Изначально предполагалось, что минимальная длина ВВП для посадки будет равняться пятистам метрам. По этому показателю истребитель «Еврофайтер Тайфун» также должен был стать передовым.

Но уже в ходе первых полевых испытаний выяснилось, что в таких условиях происходит сильный перегрев тормозных механизмов, а потому минимально возможную длину увеличили до 750 метров. Впрочем, в крайних случаях летчик может воспользоваться тормозным парашютом.

Разработка двигателя, основные спецификации силовой установки

Двигатель начали разрабатывать в далеком 1983 году. Работы начались далеко не на пустом месте: за основу взяли движок от самолета «Торнадо». Впрочем, есть сведения, что силовая установка была взята от экспериментальной машины Rolls Royce XG.40. Как бы там ни было, стендовые испытания были начаты только в 1988 году.

Результатом разработок стал EJ200. Это двухконтурный турбовентиляторный движок, одной из отличительных черт которого является массивная форсажная камера. Турбинные лопатки изготовлены с широким использованием монокристаллических материалов, все диски изготовлены по методу порошковой штамповки. Система управления силовой установкой полностью цифровая. Более того, двигатель имеет встроенную диагностическую систему. Практически все неподвижные части двигателя изготовлены из композитных материалов. Камера сгорания защищена от износа составом на основе керамики.

Такое внимание к деталям и делает истребитель «Еврофайтер Тайфун» одним из наиболее долговечных боевых самолетов современности. Так, по состоянию на 2010 год уже было собрано более 250 движков, ресурс которых был доведен до 10 тысяч часов.

Воздухозаборник располагается под фюзеляжем, его контуры неизменяемые. Боковые стенки прямые, нижняя — криволинейная. Вертикальной перегородкой эта конструкция разделена на два канала, причем нижняя часть каждого из них может отклоняться, обеспечивая лучший приток воздуха при сильных нагрузках.

Технические характеристики двигатели

Заметим, что еще на этапе проектирования самолета Германия, Великобритания, Испания и Италия подписали договор, по которому страны обязывались совместно разрабатывать и модифицировать силовую установку для Eurofighter Typhoon. Главной особенностью двигателя является даже не его долговечность и ресурс, а модульная конструкция. Это смелое техническое решение позволило сократить время, необходимое для его демонтажа, до 45 минут.

Двигатель имеет следующие характеристики:

  • Тяга «на сухую» составляет 6120 кгс.

  • Форсажное значение показателя – 9097 кгс.

  • При условии обычного полета расход топлива варьируется от 0,745 до 0,813 кг/кгс в час.

  • В форсажном режиме этот показатель уже куда больше от 1,65 до 1,72 кг/кгс в час.

  • Температура выбрасываемых турбиной газов может достигать 1840°К.

  • Среднестатистический расход воздуха составляет 76 кг/с.

  • Основной диаметр турбины 740 мм.

  • Общая длина силовой установки 4 метра.

  • Вес ее составляет 989 кг.

  • Ресурс старых модификаций 6 тыс. часов, но современные движки могут летать уже по 10 тысяч.

  • Интервал между проверками двигателя 1 тыс. часов.

Вот чем характеризуется «Тайфун» (истребитель). Мощность самолета такова, что он может развивать максимальную скорость до 2 х Махов, что составляет порядка 2,5 тысяч километров в час.

Запасы топлива

Запас топлива находится как в самом фюзеляже, так и в килевой части и в крыльях, будучи размещен в баках из особо прочных материалов. Имеется возможность разместить на узлах подвески сразу два запасных бака, емкость которых составляет 1500 литров и 1000 литров соответственно. Нужно особенно отметить, что конструкторы предусмотрели возможность воздушной заправки, чем особенно отличается именно «Тайфун» (истребитель). Самолет истребитель этой модели, пользуясь всеми запасами топлива, может пролететь порядка четырех тысяч километров (по факту — не более 3,2 тысяч).

Системы управления полетом

Система управления полетом квадруплексная адаптивная. Заметим, что резервного механического канала нет. Именно за счет сложных электронных систем обеспечивается высочайшая маневренность на предельных скоростях полета, а также уверенное поведение самолета в таких условиях. Система переднего обзора PIRATE и импульсно доплеровская станция ECR90 входят в состав основного комплекса вооружения.

Навигационная система инерционная. Имеет кольцевые лазерные гироскопы, пилот может пользоваться специальным индикационным прицелом, а также аппаратурой, которая в автоматическом режиме прогнозирует приоритетные средства нападения противника. Кроме того, та же система отвечает за определение маневров уклонения и атаки вражеской техники. Разумеется, электроника может давать рекомендации по той системе вооружения, которую наиболее рационально использовать в воздушном бою.

Оборонительные системы и системы нападения

Наиболее дорогой электронной начинкой является система DASS. Ее долгое время создавали передовые институты Германии и Великобритании. Система обрабатывает и интерпретирует данные, которые самолет получает от лазерного и радиолокационного оборудования. Именно она отвечает за выброс ложных целей и источников активных помех. Контролирует она и пассивные средства защиты самолета. Располагаются контейнеры с этим оборудованием на крыле. Лазерный дальномер с функцией указания цели также располагается на концевом отделе крыла.

Заметим, что этот истребитель в принципе не имеет внутренних отсеков для вооружения. Их заменяют подвесочные внешние узлы, которые значительно упрощают обнаружение самолета для систем радиолокации противника, но так можно значительно расширить номенклатуру используемого вооружения.

Специально для этой модели истребителя были спроектированы и используются полуконформные баки для топлива.

Всего самолет имеет тринадцать подвесочных узлов. На них, как правило, размещают до четырех неуправляемых ракет «Скайфлэш» (ВВС Великобритании) или «Аспид» (ВВС Италии). Размещаются они в слегка «утопленном» положении под корпусом самолета. Также допускается размещение двух малых управляемых ракет ASRAAM или AIM 9. Их подвешивают на узлах под крыльями.

Всего самолет может комплектоваться десятью ракетами «воздух воздух», но и в этом случае взлетная масса машины не должна превышать 18 тонн. Для подвешивания дополнительных топливных баков предназначены три отдельных узла подвески. Заметим, что многоцелевой истребитель «Тайфун» дополнительно оснащен автоматической пушкой калибра 27 мм, производством которой занимается фирма «Маузер».

Бомбовая нагрузка

Если планируется выполнение ударных операций на местности, то на семи внешних узлах подвески можно разместить вплоть до 6500 килограмм бомб, а также не менее шести управляемых ракет класса «воздух воздух». Радиус боевого действия может превышать тысячу километров. Наименьшей высотой боя для этого истребителя считается отметка 325 метров, максимальной километр. С полным вооружением истребитель бомбардировщик «Тайфун» (фото его есть в этом материале) может выполнять боевые задачи на протяжении трех с половиной часов.

Распределение средств для производства

Всего запланировано было произвести 620 машин этого типа. Так как изначально было четыре государства, которые изъявили желание участвовать в программе, самолеты были распределены между ними, в соответствии с имеющимися производственными мощностями.

Так, заводы Великобритании обязались собрать 232 «Тайфуна», в Германии собирали 180 единиц, на долю Италии достался 121 самолет. Испанцам, из за плохих производственных условий, доверили собирать только 87 истребителей. Первые самолеты начали поступать уже в 2003 году. Великобритания также получила первые истребители этой модели в то же время, причем часть из них сразу же пошла на формирование 17 эскадрильи. В ней самолеты самым тщательным образом тестировались. Как ни странно, официально в ВВС Евросоюза самолеты поступили только 1 июля 2005 года. В первой партии было поставлено 148 штук истребителей, причем все из них до сих пор в строю.

Уже в 2002 году правительство Австрии выразило заинтересованность в приобретении 18 единиц техники, вложив в производство сразу 2,55 млрд долларов. Однако уже в июне 2007 года из за приближающегося кризиса договор был пересмотрен: согласно новым условиям, австрийцы хотели получить уже 15 самолетов, причем в более «куцей» комплектации. На сегодняшний день аналогичные договоры заключены с ОАЭ и еще рядом заказчиков. Сообщается, что заводы ЕС должны поставить по ним сразу 707 истребителей.

Соглашение о начале производства второй партии было подписано 14 декабря 2004 года. Впервые самолет этого транша поднялся в воздух в 2008 году. Каждый многоцелевой истребитель «Тайфун» (фото машин есть в статье) полностью сопровождается производителем от выпуска и до конца гарантийного срока.

Отличия модификаций

Первоначально считалось, что самолеты этой модели будут использованы исключительно для боев против вражеской авиации. Но после начала кампании в Афганистане их начали активно применять для подавления наземных целей. Кстати, действовал ли истребитель «Тайфун» против МиГ? Вряд ли. Да, в Афганистане советские машины оставаться могли, да вот только к тому времени там не было уже ни одного летчика, который бы мог поднять их в воздух.

Модернизированные машины уже в 2008 году с полным на то правом могли называться многофункциональными истребителями. Их можно отличить по аббревиатуре FGR4 (если в названии есть T3, перед вами — двухместная версия самолета). До новой модификации все имевшиеся «Тайфуны» были модернизированы до конца 2012 года. В настоящее время полным ходом разрабатывается истребитель «Тайфун 5». Характеристики его пока неизвестны.

Улучшения вылились в значительное усиление стоек шасси, полностью новый комплект бортового оборудования, в том числе улучшенную систему авионики. Кроме того, были значительно усилены системы вооружения типа «воздух земля», что было продиктовано необходимостью исполнения самолетом функций штурмовика. В данный момент ведутся переговоры о создании третьего поколения этих истребителей. На них у стран ЕС большие планы: считается, что в одной только Великобритании должно быть не меньше 170 «Тайфунов» до 2030 года.

В третьей версии самолеты получат полностью конформные топливные баки, в очередной раз будет полностью заменена бортовая электроника. Что еще важнее, истребитель будет комплектоваться более мощной силовой установкой, а также радиолокационной станцией с фазированной активной антенной решеткой.

Но наиболее интересной является модификация «Тайфуна», предназначенная для ВВС Великобритании (истребитель «Тайфун MK 1»). В этом варианте самолет получил совершенно новые системы указания целей и лазерные дальномеры, которые были специально разработаны израильской оборонной компанией Rafael. Значительно улучшено и бомбовое вооружение. Так, предусмотрено наличие управляемых бомб весом по 450 килограмм. Их производит американская корпорация Raytheon. Они имеют возможность наведения по лазерному лучу, а также систему GPS коррекции.

Самолеты третьей и четвертой серий ориентировочно должны поступить на вооружение стран участниц договора и некоторых покупателей не ранее 2017 года. Предполагается, что истребитель «Тайфун» 5 го поколения должны начать разрабатывать примерно в то же время.

autogear.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
