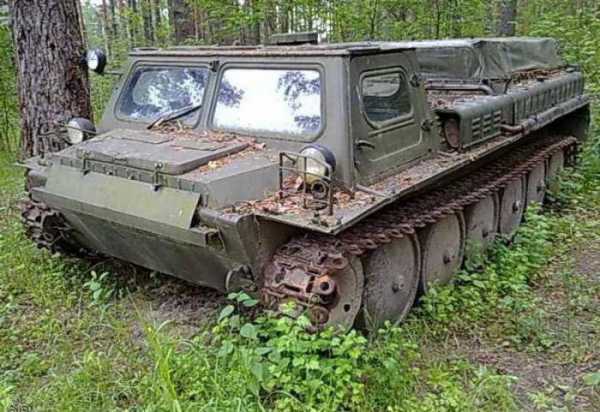

ГТС — вездеход отечественного производства

Автомобили 23 февраля 2017

Территории России по большей части состоят из труднопроходимых участков. И перебраться через них на обычных автомобилях просто невозможно. Вот и приходится приобретать специальную технику, способную преодолеть любые препятствия. Ярким представителем подобной техники стали гусеничные вездеходы ГТС.

С чего все началось

Вторая мровая война показала гражданам страны, как важна техника, способная проехать по любой местности. Поэтому после войны конструкторы и инженеры принялись за разработку вездеходной техники. Конечно же, готовились не к войне. Планировалось использовать технику для освоения северных земель страны.

И старания принесли успехи. Уже в 1954 году были представлены первые экземпляры ГТС. Вездеход имел кабину с передним размещением, секцию для двигателя и грузовую платформу. Производилась модель на Горьковском автомобилестроительном заводе. Там же данная модель получила заводское название ГАЗ-47. В основу разработок было взято производство военной техники. Точнее – танков Т-60 и Т-7.

Назвали модель по первым буквам слов, которые указывают на принадлежность машины – гусеничный транспортер снегоболотоход.

Возможности вездехода

Конструкторы не зря потратили три года на разработку проекта. Вездеход ГТС, характеристики которого делали его уникальным на то время, стоил таких усилий. Он обладал самой лучшей проходимостью среди техники в то время. Даже танки застревали в болоте или песках. Разработчиками были учтены данные недостатки. В результате вездеход получил более широкие гусеницы. Каждая из них была увеличена на тридцать сантиметров. Такой прием снизил давление техники на почву. ГТС был способен преодолевать не только болото, но и снежные заносы.

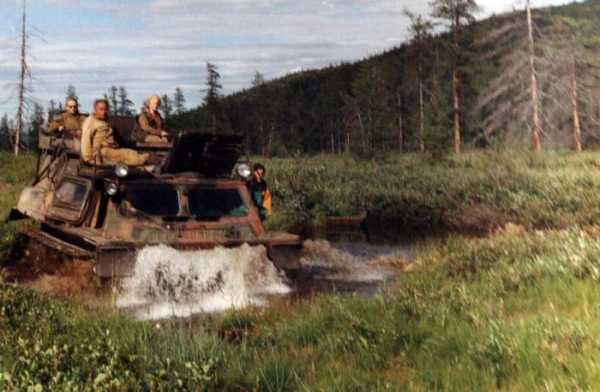

Да и вода не помеха для ГТС. Вездеход способен проходить через реку вброд при небольшом течении. Глубина не должна превышать ста двадцати сантиметров. Правда, расстояние ограничено полутора километрами. При таких условиях снегоболотоход может преодолевать водные преграды без дополнительной подготовки. При этом его скорость регулируется за счет работы гусениц. Если скорость течения реки очень большая, ГАЗ-47 терял устойчивость из-за большой площади подводного борта. Имелась вероятность крена и затопления, если техника приближалась к берегу бортом. Выбраться на сушу вездеход мог только в местах с пологим спуском, не превышающим двадцать градусов.

Кроме того, ГТС (вездеход) способен преодолеть склон в шестьдесят процентов, овраг шириной 1,3 метра, стену с высотой шестьдесят сантиметров.

Видео по теме

Область применения

Вездеходы ГТТ, ГТС разрабатывались специально для работы в тяжелых климатических условиях. Для этого техника производилась с улучшенными возможностями работоспособности и повышенной надежностью. Снегоболотоходы успешно работали в Северных, Дальневосточных, Сибирский районах, Центральной Азии и даже Антарктиде. Туда их могли перевозить даже по воздуху, используя самолеты Ан-12 или Ил-76. Температура, при которой возможно эксплуатировать машину, представлена диапазоном от минус сорока до плюс пятидесяти градусов.

ГАЗ-47 успешно эксплуатировали в военной сфере. Кроме того, вездеход получил широкое применение в строительстве, геологических и научных исследованиях, при строительстве и использовании нефте- и газопроводов, при проведении спасательных работ. Еще одна область применения – транспортировка грузов в прицепах массой до двух тонн.

Особенности машины

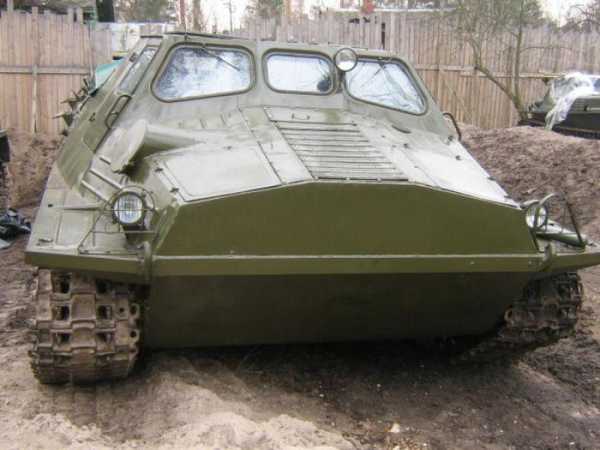

ГТС (вездеход) отличается тем, что силовой агрегат и трансмиссия расположены в носовой части машины. Кроме того, привод также передний.

Кузов цельнометаллический. Основными элементами его являются отсек для двигателя, кабина с двумя дверями, грузовая площадка с тентом. Интересна система отопления кабины. Установлен для обогрева тепловентилятор. Но лопасти у него загнуты в противоположную сторону. За счет этого воздух из кабины не выталкивается. Наоборот, холодный воздух втягивается внутрь системы радиаторов. Там он нагревается и поступает в кабину.

Технические характеристики

Обладал ГТС (вездеход) следующими габаритами: длина 4,9 метра, ширина 2,4 метра и высота два метра. При этом дорожный клиренс составлял сорок сантиметров.

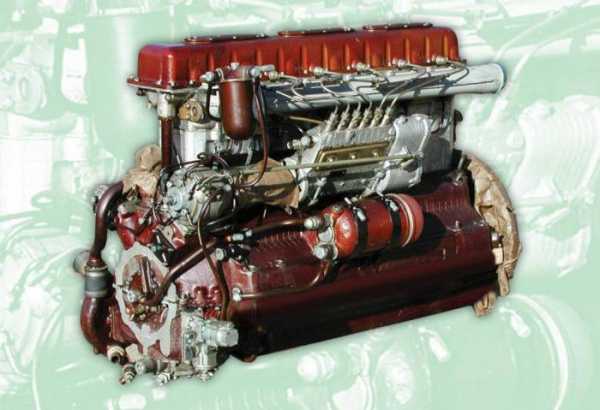

Оснащался вездеход шестицилиндровым четырехтактным карбюраторным двигателем ГАЗ-61. Он выдавал мощность восемьдесят пять литров. Коробка передач имела одну заднюю и четыре передние скорости. Для запуска двигателя установлен электрический стартер, пневматика и аккумулятор емкостью 24 вольта.

Подвеска торсионная. Выполнена в виде пяти катков, которые позволяют улучшить эксплуатационные характеристики вездеходов. Они изготовлены из смеси каучуковых и минеральных веществ.

Вездеход ГТС способен развивать скорость до 35 километров в час по твердой почве, десять километров в час по снегу и четыре километра в час по воде. Горючего в баке достаточно для 400 километров пути.

Источник: fb.ru Автомобили
УАЗ 390945 «Фермер» — полноприводный гибрид отечественного производства

УАЗ 390945 «Фермер» – это результат неординарного совмещения микроавтобуса и грузового автомобиля. Если хорошо приглядеться, можно увидеть, что кузов и шасси автомобиля были заимствованы у грузового …

Домашний уют
Гипсокартон «Волма»: многофункциональный материал отечественного производства

Гипсокартон «Волма» является универсальным строительным материалом с картонной облицовкой, изготавливаемым волгоградским заводом. Он применяется для обустройства помещений, имеющих средний уровень влажност…

Еда и напитки
Коньяк «Баязет»: ароматный букет отечественного производства

Если спросить обычного человека, какой коньяк лучше, скорее всего, в ответ вы услышите – французский! Но истинный ценитель знает, что есть немало хороших видов этого благородного напитка и на просторах нашей род…

Здоровье
Быстро вытянуть гной: мазь отечественного производства или народное средство?

Каждый человек хоть раз в жизни сталкивался с воспалительным гнойным поражением кожи. Это мог быть фурункул, прыщик, чирей или нарыв.

Здоровье
Препарат «Зокардис «: аналоги отечественного производства, инструкция по применению, состав и отзывы

Более шестидесяти процентов населения планеты жалуются на отклонения в работе сердечно-сосудистой системы организма. Скачки артериального давления, боли в сердце, сердечная недостаточность, инфаркт миокарда – эт…

Искусство и развлечения
Романтическая мелодрама. Лучшие фильмы зарубежного и отечественного производства

Когда в жизни не хватает приятных впечатлений и эмоций, на помощь всегда приходят фильмы. Погрузиться в историю нежности и любви поможет какая-нибудь романтическая мелодрама. Чтобы не испытывать разочарований от триви…

Компьютеры
«Сталкер: Тени Чернобыля»: прохождение одной из самых лучших игр отечественного производства

Действо игры начинается с Кордона, в котором расположился некий Сидорович, спасший главному герою жизнь. Он же и вводит игрока в курс дела, объясняет, что к чему, какова нынче обстановка в Зоне. Стоит учесть тот факт,…

Спорт и Фитнес
Какими качествами обладает ИЖ-38 – воздушка отечественного производства?

ИЖ-38 – воздушка, производителем которой выступает Ижевский механический завод. Популярное среди любителей огнестрельного оружия и начинающих охотников ружье отличается длительным сроком службы, простотой примен…

Автомобили
История мотоциклов отечественного производства

Мало кто знает, но история создания мотоциклов началась совершенно случайно. Живший в конце девятнадцатого века на территории Германии инженер-изобретатель Готлиб Даймлер долгое время проводил у себя в мастерской, раз…

Автомобили
Внедорожные шины на «Ниву» отечественного и импортного производства

Технические и эксплуатационные характеристики российского всепроходного автомобиля Chevrolet Niva делают его лучшим в своем классе среди отечественных аналогов. Однако заводская резина в тяжелых дорожных условиях не в…

monateka.com

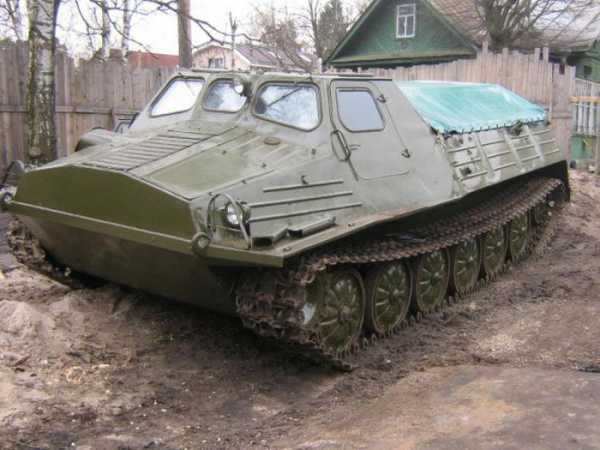

Гусеничный вездеход ГАЗ 71: эксплуатация, характеристики

60-е годы были ознаменованы началом освоения территорий, доселе не изученных, таких как Сибирь, Крайний Север, Дальний Восток. Нужно было развивать перспективные отрасли – газовую и нефтяную промышленность. Для их исследований нужен был новый транспорт, который мог бы преодолевать любые труднопроходимые пространства в трудных климатических условиях. Иначе он должен хорошо передвигаться по любым дорогам, бездорожью, воде, снегу и сугробам, болоту, пустыне, при этом качественно работать при высокой влажности и низкой температуре. С этой целью на Заволжском заводе гусеничных тягачей начинают выпускать новый автомобиль – вездеход ГАЗ. Время его выпуска – 1968-1985 годы. Основой разработки ГАЗ 71 явилась другая модель – ГАЗ 47. Разработчики использовали всё лучшее этого вездехода.

Эксплуатация и сферы применения

ГАЗ 71 имеет другое название – ГТСМ вездеход. Иначе мы говорим о гусеничном транспортёре (снегоболотоходе) среднем модернизированном. Слово «средний» означает, что груз ГТСМ составляет одну тонну. Способность передвигаться по воде позволила назвать его водоплавающим. Несмотря на то что эта модель была разработана ещё в 60-е годы, она очень востребована по сей день. Эту машину отличают специальные технические характеристики, простота конструкции, экономичное обслуживание, лучшие качества вездехода (преодоление препятствий, высокая проходимость в любых условиях, выносливость), доступность и распространённость запасных деталей. Фото ГАЗ 71:

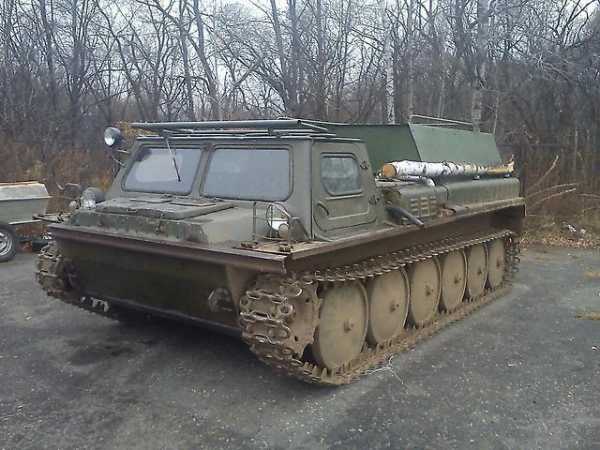

Гусеничный вездеход ГАЗ 71

За много лет его эксплуатации в народном хозяйстве и военной сфере гусеничный вездеход ГАЗ выполнил множество важных задач. За это заработал хорошую репутацию среди водителей этого транспорта.

Сферы применения вездехода ГАЗ 71:

• геологоразведка;
• энергетика;
• нефтегазовая отрасль;
• военная сфера.

Также эта чудо-техника используется частными лицами – охотниками, рыболовами, путешественниками.

Назначение вездехода:

• доставка людей, разнообразных грузов в различные отдалённые районы страны при трудных условиях;
• транспортировка солдат, эвакуация раненых;
• поддержка научных экспедиций, прежде всего геологоразведочных;
• перевозка прицепов весом до двух тонн.

Диапазон температуры для использования ГАЗ 71 составил 90 градусов – от –50° до +40° по Цельсию. Для хранения машины не требуется гараж, даже при таких температурах. Вездеход абсолютно самодостаточен, так как снабжён специальными средствами для самовытаскивания, если застрянет.

Его плавательные возможности впечатляют. Он способен преодолевать брод (глубина 1,2 метра), широкое речное пространство (1,5 км) со скоростью 6 км/час. Плавательную функцию вездехода обеспечивает вращение гусениц. А их заставляет двигаться бортовой редуктор. Внешне гусеничный вездеход ГАЗ может казаться неуклюжим из-за больших габаритов. Но это видимость. На практике он достаточно подвижный. Увеличение скорости, возможности маневрировать на воде обеспечивают специальные гидродинамические кожухи, которые быстро снимаются. При переправе через водное пространство должно учитываться важное условие: пересекать можно только спокойную реку.

На реке с быстрым течением снегоболотоход лучше не использовать – может крутить и даже затопить. Причина в том, что подводный борт имеет большую площадь.

Скорости спецмашины зависят от качества дорог и местности. Вездеход ГАЗ 71 на более или менее ровной дороге развивает скорость до 50 км/час. При передвижении на болоте скорость снижается до 18 км/час, при затруднённых условиях – до 12 км/час. На снежной местности, где снег глубиной 1 метр, он может развить скорость только до 17 км/час.

При этом не совсем экономично расходуется топливо. Когда развивается максимальная скорость, вездеход движется по бездорожью, расходуется 150 л на 100 км. Средний расход не намного меньше – 100 на 100 соответственно. Чтобы топлива хватило на 400-500 км, при разработке по бокам автомобиля расположили четыре топливных бака: три из них объёмом 232,5 л каждый, в дополнение к ним бак на 77,5 л.

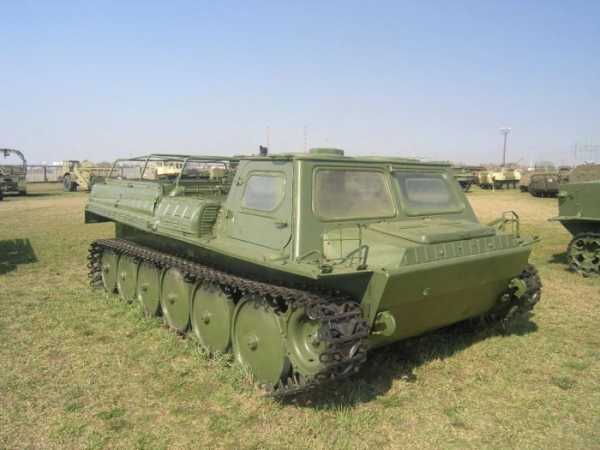

Вездеход ГАЗ 71

Характеристики вездехода

ГАЗ 71 дизель имеет технические характеристики, которые выгодно его отличают от предыдущей модели ГАЗ 47. Рассмотрим основные из них.

Двигатель ГАЗ 71 имеет 8 цилиндров. Функционирует он на бензине. Является сильным карбюраторным аппаратом мощностью 115 лошадиных сил. Объём – 4,25 л. Двигатель входит в единую систему. Она встроена в моторное отделение. В неё ещё входят коробка передач, однодисковое сухое сцепление и дополнительная передача. Коробка передач механическая, четырёхступенчатая. В ней пять скоростей – четыре передние и задняя. Раздаточная коробка имеет две передачи, досталась в наследство от ГАЗ 66. В устройство также входят бортовые редукторы и система двойных ленточных тормозов.

Ходовая часть представлена следующими составляющими:

• опорными катками. Всего их 12 штук;
• гусеницами, покрытыми резиной. С каждой стороны их по 6 штук;
• ведущими колесами (2 штуки).

На задних направляющих и передних катках установлены гидравлические амортизаторы.

При передвижении на снежной местности на гусеницы устанавливаются специальные съёмные снегоочистители. Они не позволяют образоваться наледи и препятствуют налипанию снега.

Кузов представляет собой открытую стальную отапливаемую грузовую платформу. В плохую погоду можно дополнительно натягивать тент для создания теплового и защитного эффекта при перевозке людей. Вездеход рассчитан на 12 мест. Два места для экипажа в металлической кабине и 10 мест с мягкими откидными сиденьями в кузове для десанта, перевозимых людей. Для случаев перевозки раненых кузов оснащен необходимым санитарным оборудованием.

Герметичность кабины обеспечивается резиновым уплотнителем по краям дверей. Это гарантия защиты от пыли и воды. Для вентиляции воздуха в кабине есть два герметичных люка. Также здесь предусмотрены термоизоляция, отопитель, мягкие сиденья, характерна звуконепроницаемость. В целом, оборудование вездехода создает оптимальный комфорт для людей во время движения. За сиденьем водителя в «ручной доступности» находится аккумулятор, спрятанный за металлической пластиной. Она легко снимается, что очень удобно.

ГАЗ 71

Модификации ГАЗ 71

Данная модель стала базовой для дальнейшего развития, совершенствования ее лучших качеств и возможностей. С этой целью было разработано несколько модификаций, которые имели те или иные преимущества и все были нацелены на повышение надежности и автономности вездехода.

ГАЗ 3403 представляет следующее поколение вездеходов. В чём же состоят усовершенствования?

1. Объём топливных баков стал 93 л.
2. Теперь все торсионы уплотнили. У Газ 71 это касалось только передней и задней трубы.
3. Стали использовать более износостойкие тормозные ленты.
4. Вариативность тентов и кузовов. А именно:

• кузов с простым тентом;
• кузов со спальными местами для четверых человек (ранее было для двух) и двойной тент. Этот вариант называют северным;
• кузов высокий, жёсткий, большая дверь, спальных мест тоже четыре.

У этой модели были уже свои варианты:

1. ГАЗ 34032. Автомобиль направлен на выполнение поиска и спасения людей. Платформа расположена сзади, чтобы можно было принять груз на воде.
2. ГАЗ 34033. Она была разработана для эксплуатации погранслужбой. Были установлены дополнительно генератор (итого две штуки), аккумулятор (итого две группы).
3. ГАЗ 34034. Был установлен дизель Д-247 (атмосферный). Затраты дизтоплива в тяжёлых условиях снизились до одного литра на километр.
4. ГАЗ 34036(37). Использовались дизель Д-247 и дополнительный задний каток, который прозвали «ленивцем», благодаря чему добавилось 0,6 м грузового отсека. Плавательные возможности вездехода увеличились. ГАЗ 34036 использует два тента, ГАЗ 34037 – один.

Всем этим вездеходам досталась коробка передач ГАЗ 66.

ГАЗ-34039. Эта модификация выпускается сейчас – оснащена автономным отопителем кузова, дизелем Д-245 с турбонаддувом, сцеплением и коробкой передач ГАЗ 33104. Увеличилась грузоподъёмность до 1,5 т.

Специально для использования в военной сфере был разработан бронетранспортёр ГТМУ. Он используется в так называемой армии минимальных размеров. Эта машина хорошо маневрирует. Является легкобронированной авиадесантируемой моделью. Правда, гусеницы быстро изнашиваются под тяжёлым весом. По ширине машина меньше на 10 см, на днище нет брони, ГТМУ ниже других вездеходов.

Также есть ещё модификации, применяемые в военной сфере. Используются с целью вытаскивания (спасения) раненых, для химической разведки, в качестве артиллерийского тягача.

Вывод

Гусеничный вездеход ГАЗ 71 – зарекомендовавшая себя в сложных ситуациях, условиях машина, используемая до сих пор.

ГАЗ 71 дизель технические характеристики имеет достойные. Он явился базой для разработки многих модификаций, которые активно эксплуатируются сегодня в военной сфере и не только.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Интересное по теме:

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Вездеход ГАЗ-47. Технические характеристики | Военная техника

Вездеход ГАЗ-47 — первый послевоенный гусеничный транспортёр. Заводское обозначение: ГАЗ-47 (ГТ-С — Гусеничный Транспортёр — Снегоболотоход). Плавающий снегоболотоход предназначен для работы в особо тяжёлых дорожных и климатических условиях как в гражданском, так и в военном применении. Стал основой при разработке ГАЗ-71 (ГТ-СМ).

Вездеход ГАЗ-47 представляет собой гусеничную машину высокой проходимости, предназначенную для перевозки грузов и людей в условиях бездорожья в северных районов страны, для буксировки прицепов, а также для использования при проведении геологоразведочных изысканий, при строительстве и обслуживании нефтегазопроводов, линий электропередач и связи, проведении поисковых и аварийно-спасательных работ и других потребностей армии и народного хозяйства.

К особенностям компоновки вездехода ГАЗ-47 относятся переднее расположение моторного отделения вместе с агрегатами трансмиссии, а также переднее расположение ведущих колёс. ГАЗ-47 имел сварной цельнометаллический корпус, состоящий из моторного отделения, закрытой двухдверной кабины и открытой грузовой платформы со съёмным тентом. Машина оснащалась бензиновым двигателем мощностью 74 лошадиные силы. Ходовая часть ГАЗ-47 состояла из пяти обрезиненных опорных катков, гусеницы и ведущего колеса с каждой стороны машины. Задние (пятые) опорные катки одновременно являются направляющими колёсами.

Вездеход ГАЗ-47 имел грузоподъёмность 1 тонну, а также низкое удельное давление на грунт, что обеспечивало высокую проходимость по самому глубокому снегу.

Технические характеристики ГАЗ-47:

Года выпуска: 1954 — 1967
Масса без груза и водителя: 3650 кг.
Количество мест в кабине: 2
Грузоподъёмность: 9 чел. или 1 т. руза
Габаритные размеры:
длина — 4900 мм.
ширина — 2435 мм.
высота по кабине — 1960 мм.
Дорожный просвет: 400 мм.
Тип двигателя: бензиновый, 4-х тактный, карбюраторный
Число и расположение цилиндров: 6, вертикально в ряд
Запас хода: 725 км.
Макс. скорость: 35 км./ч.

sptechnika.ru

Вездеход ГТТ: история создания и развития

В 50-е годы в СССР происходило интенсивное освоение различных отдаленных районов страны. Существовавшие колесные автомобили, несмотря на непрерывное совершенствование, мало подходили для передвижения в сложных климатических и дорожных условиях. Стране и армии требовалась проходимая машина, способная выдержать эксплуатацию при температурах окружающего воздуха от минус 45 градусов до плюс 45.

Создание машины

В таких условиях наиболее подходящим транспортным средством оказался гусеничный вездеход специального назначения. Разработка универсального гусеничного тягача велась на ХТЗ (Харьковский тракторный завод) под внутризаводским обозначением «проект 21». Стадия проектирования заняла около четырёх лет, а в 1961 году были собраны два первых изделия. Машина получила обозначение ГТТ и с весны 1962 года серийно производилась на Рубцовском машзаводе. Основным заказчиком тягача стала армия.

Характеристики вездехода ГТТ позволили отказаться от эксплуатации ряда не гусеничных тягачей, тем самым упростив обслуживание и снабжение запчастями автопарков в отдаленных районах страны. Машина при собственной массе чуть больше 8 тонн могла перевозить до 2 тонн груза. В случае необходимости в грузовом отсеке размером 3,5 м * 1,8 м мог разместиться 21 человек. Вездеход оборудовался сцепным устройством для буксировки прицепов общим весом до 4 тонн.

Конструкция корпуса и ходовой части

Корпус вездехода ГТТ имел несущую схему и изготовлялся методом сварки. Корпус имел силовой каркас, к которому крепились наружные листы. Поскольку одним из требований заказчиков было обеспечение плавучести, то нижняя часть машины герметизировалась.

Внутри имелись две переборки, разделявшие корпус на три отделения – отсеки силового агрегата, пассажирский и грузовой. Коробка передач и бортовые фрикционы размещались в носовой части вездехода ГТТ, двигатель находился ближе к центральной части пассажирской кабины кузова. Слева от кожуха двигателя находилось место механика-водителя. Оно отделялось от носовой части перегородкой. За механиком и справа от двигателя имелось еще три пассажирских места.

Грузовой отсек размещался за двигателем и не имел перегородки с пассажирским. Отсек был открытым и мог накрываться брезентовым тентом.

Ходовая часть вездехода ГТТ имела по шесть опорных катков на сторону. Катки имели внешнюю амортизацию в виде резинового кольца по внешней стороне катка. Ведущие колеса с зубчатым венцом располагались спереди. Гусеница состояла из 92 траков, соединенных плавающими пальцами. Натяжение гусениц осуществлялось с помощью подвижного направляющего колеса, расположенного сзади.

Подвеска опорных катков торсионная. Движение на плаву обеспечивалось вращением гусениц и облегчалось специальными съёмными щитками.

Трансмиссия тягача

В качестве силового агрегата на гусеничном вездеходе ГТТ использовался 200-сильный дизельный двигатель модели В6А. Рядный шестицилиндровый двигатель представлял собой половину известного танкового мотора В2. В силу своего танкового происхождения мотор имел комбинированную систему запуска – от электростартера и сжатым воздухом. Расход топлива был достаточно большим – до 110 литров на 100 км.

Двигатель оснащался пятискоростной механической коробкой передач. Для осуществления поворота на вездеходе ГТТ использовалось частичное или полное торможение одной из гусениц при помощи фрикционов. Бортовые передачи оснащались планетарными редукторами. Максимальная скорость не превышала 45 км/час вперед и до 6,5 км/час назад.

Модификации и развитие

Первые годы производство шло ускоряющимися темпами. К середине 60-х годов завод собирал до 120 машин ежемесячно. В конце 60-х годов появляется гражданский вариант вездехода ГТТ – лесосплавная машина. Помимо него, существовала версия ГТТС, оборудованная седельным сцепным устройством от седельного тягача ЗИЛ-157В.

К концу 70-х годов производство ГТТ полностью переводят в Семипалатинск (Казахстан) на филиал Рубцовского завода.

В 90-е годы шли работы по модернизации машины. В частности, установили более экономичный и современный дизель ЯМЗ-238. Машина получила обозначение ГТТБ. Сам двигатель несколько сместили назад, увеличив условия размещения пассажиров. Но благодаря новому двигателю грузоподъемность выросла до 2 500 кг, а максимальная скорость до 50-55 км/час.

В это же время изменили материал амортизирующих колец опорных катков на более износостойкий полиуретан.

В 2007 появился удлиненный вариант с семью опорными катками под обозначением ГТТБУ. В настоящее время производится данный вариант машины.

fb.ru

2QM.ru: ГТС — вездеход отечественного производства

Территории России по большей части состоят из труднопроходимых участков. И перебраться через них на обычных автомобилях просто невозможно. Вот и приходится приобретать специальную технику, способную преодолеть любые препятствия. Ярким представителем подобной техники стали гусеничные вездеходы ГТС.

Содержание статьи

С чего все началось

Вторая мровая война показала гражданам страны, как важна техника, способная проехать по любой местности. Поэтому после войны конструкторы и инженеры принялись за разработку вездеходной техники. Конечно же, готовились не к войне. Планировалось использовать технику для освоения северных земель страны.

И старания принесли успехи. Уже в 1954 году были представлены первые экземпляры ГТС. Вездеход имел кабину с передним размещением, секцию для двигателя и грузовую платформу. Производилась модель на Горьковском автомобилестроительном заводе. Там же данная модель получила заводское название ГАЗ-47. В основу разработок было взято производство военной техники. Точнее – танков Т-60 и Т-7.

Назвали модель по первым буквам слов, которые указывают на принадлежность машины – гусеничный транспортер снегоболотоход.

Возможности вездехода

Конструкторы не зря потратили три года на разработку проекта. Вездеход ГТС, характеристики которого делали его уникальным на то время, стоил таких усилий. Он обладал самой лучшей проходимостью среди техники в то время. Даже танки застревали в болоте или песках. Разработчиками были учтены данные недостатки. В результате вездеход получил более широкие гусеницы. Каждая из них была увеличена на тридцать сантиметров. Такой прием снизил давление техники на почву. ГТС был способен преодолевать не только болото, но и снежные заносы.

Да и вода не помеха для ГТС. Вездеход способен проходить через реку вброд при небольшом течении. Глубина не должна превышать ста двадцати сантиметров. Правда, расстояние ограничено полутора километрами. При таких условиях снегоболотоход может преодолевать водные преграды без дополнительной подготовки. При этом его скорость регулируется за счет работы гусениц. Если скорость течения реки очень большая, ГАЗ-47 терял устойчивость из-за большой площади подводного борта. Имелась вероятность крена и затопления, если техника приближалась к берегу бортом. Выбраться на сушу вездеход мог только в местах с пологим спуском, не превышающим двадцать градусов.

Кроме того, ГТС (вездеход) способен преодолеть склон в шестьдесят процентов, овраг шириной 1,3 метра, стену с высотой шестьдесят сантиметров.

Область применения

Вездеходы ГТТ, ГТС разрабатывались специально для работы в тяжелых климатических условиях. Для этого техника производилась с улучшенными возможностями работоспособности и повышенной надежностью. Снегоболотоходы успешно работали в Северных, Дальневосточных, Сибирский районах, Центральной Азии и даже Антарктиде. Туда их могли перевозить даже по воздуху, используя самолеты Ан-12 или Ил-76. Температура, при которой возможно эксплуатировать машину, представлена диапазоном от минус сорока до плюс пятидесяти градусов.

ГАЗ-47 успешно эксплуатировали в военной сфере. Кроме того, вездеход получил широкое применение в строительстве, геологических и научных исследованиях, при строительстве и использовании нефте- и газопроводов, при проведении спасательных работ. Еще одна область применения – транспортировка грузов в прицепах массой до двух тонн.

Особенности машины

ГТС (вездеход) отличается тем, что силовой агрегат и трансмиссия расположены в носовой части машины. Кроме того, привод также передний.

Кузов цельнометаллический. Основными элементами его являются отсек для двигателя, кабина с двумя дверями, грузовая площадка с тентом. Интересна система отопления кабины. Установлен для обогрева тепловентилятор. Но лопасти у него загнуты в противоположную сторону. За счет этого воздух из кабины не выталкивается. Наоборот, холодный воздух втягивается внутрь системы радиаторов. Там он нагревается и поступает в кабину.

Технические характеристики

Обладал ГТС (вездеход) следующими габаритами: длина 4,9 метра, ширина 2,4 метра и высота два метра. При этом дорожный клиренс составлял сорок сантиметров.

Оснащался вездеход шестицилиндровым четырехтактным карбюраторным двигателем ГАЗ-61. Он выдавал мощность восемьдесят пять литров. Коробка передач имела одну заднюю и четыре передние скорости. Для запуска двигателя установлен электрический стартер, пневматика и аккумулятор емкостью 24 вольта.

Подвеска торсионная. Выполнена в виде пяти катков, которые позволяют улучшить эксплуатационные характеристики вездеходов. Они изготовлены из смеси каучуковых и минеральных веществ.

Вездеход ГТС способен развивать скорость до 35 километров в час по твердой почве, десять километров в час по снегу и четыре километра в час по воде. Горючего в баке достаточно для 400 километров пути.

2qm.ru

Гусеничный транспортёр ГТ-СМ | Военная техника

Гусеничный снегоболотоход ГТ-СМ представляет собой снегоболотоходную гусеничную машину. Он предназначен для перевозки личного состава, различных грузов, буксировки прицепов массой до 2 тонн, эвакуации раненых и для других потребностей войск в северных районах страны, а также для перевозки людей и народнохозяйственных грузов.

Снегоболотоход рассчитан на эксплуатацию и безгаражное хранение при температуре окружающего воздуха от плюс 40 до минус 50 градусов. Он предназначен для эксплуатации в различных дорожных условиях и при бездорожье.

Грузоподъёмность снегоболотохода на платформе 1 тонна или 10 человек. В кабине размещаются водитель и командир.

Основные части транспортёра: корпус, силовая установка, трансмиссия, ходовая часть и оборудование.

К особенностям компоновки снегоболотохода относятся переднее расположение ведущих колёс и агрегатов трансмиссии, продольное расположение двигателя в средней части корпуса и заднее расположение платформы, которая может использоваться как десантное или грузовое отделение.

Корпус вездехода ГТ-СМ сварной, цельнометаллический, герметичный. Он состоит из кабины, моторного отделения и платформы.

Кабина снегоболотохода металлическая, двухдверная. Двери имеют по всему контуру резиновые уплотнители, исключающие попадание пыли и воды в кабину. В крыше кабины имеются два люка с герметичными крышками. Для вентиляции кабины крышки открываются и фиксируются в нескольких положениях. Кабина оборудована двумя сиденьями, отопителем, стеклоочистителем передних стёкол, плафоном освещения и противосолнечными козырьками. Предусмотрен обдув ветровых стёкол тёплым воздухом.

Моторное отделение снегоболотохода отделено от кабины и платформы металлическими стенками. Они состоят из ряда съёмных панелей с резиновыми уплотнителями и обеспечивают доступ к двигателю изнутри кабины или со стороны платформы. За спиной сиденья водителя находится съёмная панель, обеспечивающая доступ к аккумуляторной батарее.

Платформа снегоболотохода открытая. Верхняя часть заднего борта откидная. По контуру откидного борта установлен резиновый уплотнитель. В кормовой части платформы над крыльями расположены две ниши, в которые укладываются цепи самовытаскивания и домкрат.

Двигатель вездехода — V-образный, восьмицилиндровый, четырёхтактный, карбюраточный, с жидкостным охлаждением. Двигатель в сборе со сцеплением, коробкой передач и дополнительной передачей составляет как бы один агрегат, установленный в моторном отделении и закреплённый на специальных кронштейнах в четырёх точках.

Топливная система состоит из четырёх топливных баков (один из них запасной), топливопривода, фильтра-отстойника, топливного насоса, фильтра тонкой очистки, воздухоочистителя с автономным забором воздуха и впускной трубы. С топливной системой связан также ограничитель частоты вращения.

Технические характеристики транспортёра ГТ-СМ:

Масса в рабочем состоянии: 3750 кг.
Грузоподъёмность платформы: 1000 кг.
Количество мест:
— в кабине: 2
— на платформе: 10
Макс. масса буксируемого прицепа: 2000 кг.
Колея (расстояние между серединами гусениц): 2180 мм.
Дорожный просвет: 380 мм.
Тип двигателя: 4-х тактный, бензиновый
Модель: ЗМЗ-73
Число цилиндров: 8, V-образное
Топливные баки: 3 основных и 1 запасной по 77,5 л. каждый
Общая вместимость баков: 310 л.
Топливо: бензин с октановым числом 76

sptechnika.ru

ГТС — вездеход отечественного производства

Территории России по большей части состоят из труднопроходимых участков. И перебраться через них на обычных автомобилях просто невозможно. Вот и приходится приобретать специальную технику, способную преодолеть любые препятствия. Ярким представителем подобной техники стали гусеничные вездеходы ГТС.

С чего все началось

Вторая мровая война показала гражданам страны, как важна техника, способная проехать по любой местности. Поэтому после войны конструкторы и инженеры принялись за разработку вездеходной техники. Конечно же, готовились не к войне. Планировалось использовать технику для освоения северных земель страны.

И старания принесли успехи. Уже в 1954 году были представлены первые экземпляры ГТС. Вездеход имел кабину с передним размещением, секцию для двигателя и грузовую платформу. Производилась модель на Горьковском автомобилестроительном заводе. Там же данная модель получила заводское название ГАЗ-47. В основу разработок было взято производство военной техники. Точнее – танков Т-60 и Т-7.

Назвали модель по первым буквам слов, которые указывают на принадлежность машины – гусеничный транспортер снегоболотоход.

Возможности вездехода

Конструкторы не зря потратили три года на разработку проекта. Вездеход ГТС, характеристики которого делали его уникальным на то время, стоил таких усилий. Он обладал самой лучшей проходимостью среди техники в то время. Даже танки застревали в болоте или песках. Разработчиками были учтены данные недостатки. В результате вездеход получил более широкие гусеницы. Каждая из них была увеличена на тридцать сантиметров. Такой прием снизил давление техники на почву. ГТС был способен преодолевать не только болото, но и снежные заносы.

Да и вода не помеха для ГТС. Вездеход способен проходить через реку вброд при небольшом течении. Глубина не должна превышать ста двадцати сантиметров. Правда, расстояние ограничено полутора километрами. При таких условиях снегоболотоход может преодолевать водные преграды без дополнительной подготовки. При этом его скорость регулируется за счет работы гусениц. Если скорость течения реки очень большая, ГАЗ-47 терял устойчивость из-за большой площади подводного борта. Имелась вероятность крена и затопления, если техника приближалась к берегу бортом. Выбраться на сушу вездеход мог только в местах с пологим спуском, не превышающим двадцать градусов.

Кроме того, ГТС (вездеход) способен преодолеть склон в шестьдесят процентов, овраг шириной 1,3 метра, стену с высотой шестьдесят сантиметров.

Область применения

Вездеходы ГТТ, ГТС разрабатывались специально для работы в тяжелых климатических условиях. Для этого техника производилась с улучшенными возможностями работоспособности и повышенной надежностью. Снегоболотоходы успешно работали в Северных, Дальневосточных, Сибирский районах, Центральной Азии и даже Антарктиде. Туда их могли перевозить даже по воздуху, используя самолеты Ан-12 или Ил-76. Температура, при которой возможно эксплуатировать машину, представлена диапазоном от минус сорока до плюс пятидесяти градусов.

ГАЗ-47 успешно эксплуатировали в военной сфере. Кроме того, вездеход получил широкое применение в строительстве, геологических и научных исследованиях, при строительстве и использовании нефте- и газопроводов, при проведении спасательных работ. Еще одна область применения – транспортировка грузов в прицепах массой до двух тонн.

Особенности машины

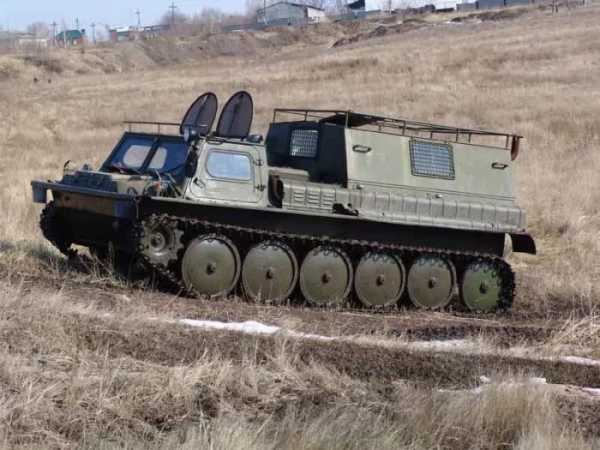

ГТС (вездеход) отличается тем, что силовой агрегат и трансмиссия расположены в носовой части машины. Кроме того, привод также передний.

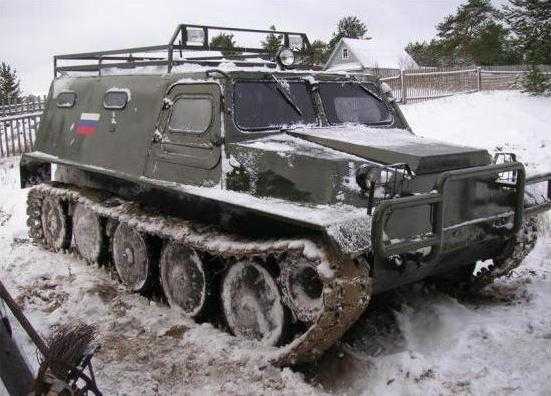

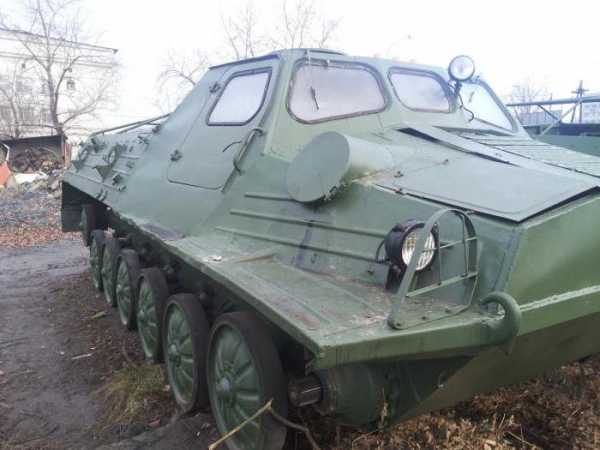

Кузов цельнометаллический. Основными элементами его являются отсек для двигателя, кабина с двумя дверями, грузовая площадка с тентом. Интересна система отопления кабины. Установлен для обогрева тепловентилятор. Но лопасти у него загнуты в противоположную сторону. За счет этого воздух из кабины не выталкивается. Наоборот, холодный воздух втягивается внутрь системы радиаторов. Там он нагревается и поступает в кабину.

Технические характеристики

Обладал ГТС (вездеход) следующими габаритами: длина 4,9 метра, ширина 2,4 метра и высота два метра. При этом дорожный клиренс составлял сорок сантиметров.

Оснащался вездеход шестицилиндровым четырехтактным карбюраторным двигателем ГАЗ-61. Он выдавал мощность восемьдесят пять литров. Коробка передач имела одну заднюю и четыре передние скорости. Для запуска двигателя установлен электрический стартер, пневматика и аккумулятор емкостью 24 вольта.

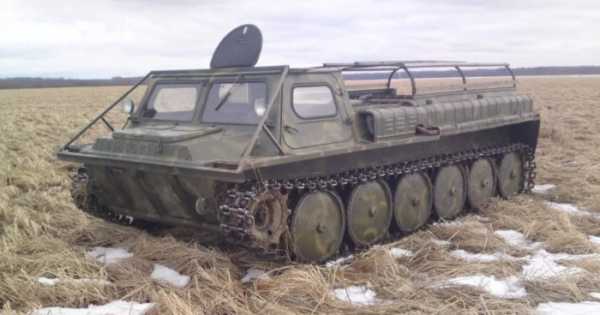

Подвеска торсионная. Выполнена в виде пяти катков, которые позволяют улучшить эксплуатационные характеристики вездеходов. Они изготовлены из смеси каучуковых и минеральных веществ.

Вездеход ГТС способен развивать скорость до 35 километров в час по твердой почве, десять километров в час по снегу и четыре километра в час по воде. Горючего в баке достаточно для 400 километров пути.

hochyvseznat.ru
