Стрелково-гранатометный комплекс ОЦ-14 «Гроза»

ОЦ-14 «Гроза»
Тип автомат, автоматно-гранатомётный комплекс, снайперская винтовка
Страна Россия Россия
История службы
Принят на вооружение 1994
Войны и конфликты Первая чеченская война
История производства
Конструктор В. Н. Телеш, Ю. В. Лебедев и Н. Мыскин[1]
Разработан 1993 год
Производитель ЦКИБ СОО
Варианты «Гроза-1» (7,62 мм)
«Гроза-4» (9 мм)
Характеристики
Масса, кг

2,7 («Гроза-4» без гранатомёта)
0,48 (глушитель для «Гроза-4»)
4 («Гроза-4» с гранатомётом)
3,1 («Гроза-1» без гранатомёта)
0,6 (глушитель для «Гроза-1»)
4,1 («Гроза-1» с гранатомётом)

0,36 (оптический прицел)[2

ru.wikipedia.org

Автомат ОЦ-14 "Гроза": фото, видео и характеристики.

ОЦ-14 «Гроза» разработан в Туле, в ЦКИБ СОО, производится на Тульском оружейном заводе.
Изначально этот автоматно-гранатометный комплекс создавался для спецназа МВД под специальные 9мм патроны СП-5 и СП-6. Вариант «Гроза-1» выпустили для армейского спецназа под широко распространенный патрон 7,62х39. Автомат на 70 процентов унифицирован с АКМ, и использует стандартные АКМовские магазины (в варианте под патрон 7,62мм). Основное отличие — компоновочная схема «буллпап» и изменяемая конфигурация: базовый автомат может использоваться в вариантах карабина, штурмового автомата (с удлиненным стволом и передней дополнительной рукояткой для удержания), безшумного автомата (с глушителем), автоматно-гранатометного комплекса (штатная рукоятка управления огнем и цевье заменяются на рукоятку управления огнем с переключателем спускового крючка «автомат-гранатомет» и подствольный гранатомет).

ОЦ-14 со снайперским прицелом и приспособлением для бесшумной стрельбы

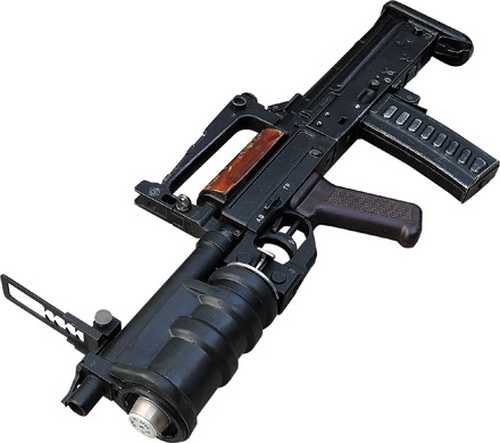

ОЦ-14 с подствольным гранатомётом

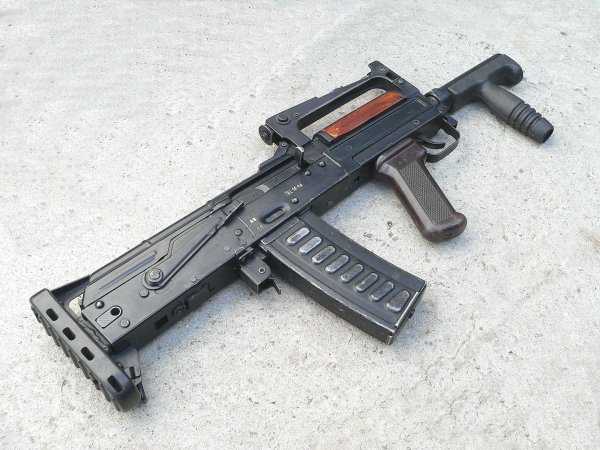

ОЦ-14 — вариант с дополнительной рукояткой и удлиненным стволом

Основой комплекса является «индивидуальное штурмовое оружие 9-мм/40-мм», включающее автомат и подствольный гранатомет. Автомат сохранил общее устройство АКС-74У, но скомпонован по схеме «буллпап». Это позволило снизить общую длину оружия, уменьшить его «подскок» под действием отдачи, а при наличии «подствольника» — обеспечить баланс с расположением центра тяжести оружия в районе пистолетной рукоятки. Схема автоматики, запирания канала ствола, работы ударно-спускового механизма не изменились. Модифицирована схема газоотвода — из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой. Подъем приклада заставил приподнять прицел и мушку и смонтировать их на особом мостике, служащем также рукояткой для переноски, поскольку он размещен над центром тяжести. Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра: при хорошем освещении диоптрический прицел удобнее, тем более, что в ОЦ-14 прицел ближе к глазу стрелка, чем в автоматах Калашникова обычной схемы. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола. Мостик используется также для установки оптических и ночных прицелов, такое крепление необычно для отечественного оружия, но вполне соответствует стандарту НАТО. Складной приклад АКС-74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета. Ствол автомата имеет длину 240 мм. Его дульная часть снабжена обтюрирующими кольцевыми проточками и укрыта надульником, который удлиняет путь пороховых газов за дульный срез гранатомета, несет откидной рамочный прицел и служит для крепления гранатомета. Последний, в целом, аналогичен ГП-25, но лишен пистолетной рукоятки и прицела-квадранта. Пистолетная рукоятка и спуск оружия используется для управления и автоматом, и гранатометом. Спусковой крючок связан тягой с ударно-спусковым механизмом гранатомета и толкателем — со спусковой тягой автомата. Переключение спуска производится флажком, выключающим тягу или толкатель. Пользование таким переключателем в стрессовой ситуации боя требует высокой подготовленности стрелка. Поскольку в гранатомете спуск производится самовзводом, а в автомате самовзвод не предусмотрен, особое приспособление уменьшает усилие спуска в режиме «автомат» Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной стрельбы. При настильной стрельбе используется мушка автомата, при навесной — мушка на надульнике. Дальность стрельбы из гранатомета — до 400 м. Кожух гранатомета служит цевьем всего оружия. На затыльнике и ствольной коробке автомата укреплены антабки для ремня. Конструкция на 75% унифицирована с АКС-74У и ГП-25, включая деревянную накладку на газовой трубке. Хотя производство АКС-74У на ТОЗ прекращено, оставшаяся линия может быть использована для выпуска ОЦ-14.

Неполная разборка ОЦ-14 Гроза:

Следующим вариантом ОЦ-14-4А является «штурмовой» автомат. Снимаются гранатомет и надульник, модуль пистолетной рукоятки со спусковым крючком заменяется другим — с одним толкателем, ставится другой надульник с пластиковой рукояткой. Передняя рукоятка позволяет повысить точность стрельбы с рук, без прикладки. Масса такого автомата — 2,8 кг. Вместо надульника с рукояткой может устанавливаться простая втулка, так получается наиболее компактный вариант — «штурмовой автомат малогабаритный». Стрелять из такого оружия можно с одной руки, но при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую — получается менее удобно, чем с цевьем или с передней рукояткой, но вполне приемлемо на малых дальностях.

Четвертый вариант — «штурмовой автомат специальный». Вместо надульника устанавливается прибор бесшумной стрельбы (ПБС), снижающий уровень звука выстрела до 118 Дб. В отличие от ПБС-1 здесь нет сплошной резиновой шайбы, и пуле не приходится терять энергию на пробивание преград. Торможение опережающих пороховых газов происходит за счет их собственной турбулентности. ПБС покрыт резиновым кожухом, также служащим цевьем оружия. Снижению уровня звука способствует дозвуковая скорость пули. Масса такого комплекса без патронов, ночного или оптического прицела составляет 3,3 кг.
Сборка всех вариантов осуществляется самим пользователем в зависимости от задачи. ОЦ-144А поставляется в специальной упаковке в виде чемодана с поролоновым подбоем, в гнездах которого уложено штурмовое оружие 9-мм/40-мм, сменные модули, масленка и принадлежность.

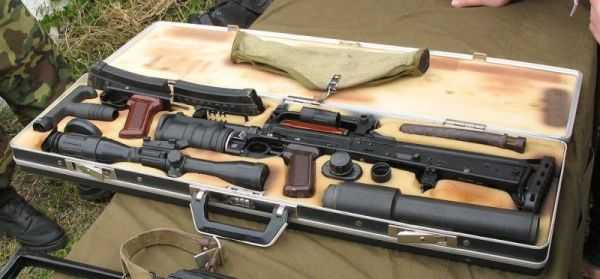

ОЦ-114 А в чемодане

Разработана и модификация ОЦ-14 для вооруженных сил (ВДВ, спецназа): поскольку СП-5 и СП-6 созданы на основе гильзы патрона обр. 1943 г., ОЦ-14 сравнительно просто переделывается под этот патрон. Для ношения «армейской» модификации комплекса создан брезентовый закрытый чехол. Используются стандартные АКМовские магазины. Носит наименование «Гроза-1».
ОЦ-14-4А считается опытным, однако уже имеется в ОДОН внутренних войск МВД (бывшая дивизия им. Дзержинского), у Управления охраны Службы безопасности Президента. Официальное принятие ОЦ-14 «Гроза» на вооружение МВД или вооруженных сил пока встречает ряд возражений как финансового, так и технического плана. Одно из них — окно для выброса стреляных гильз приближено к лицу стрелка, что опасно при стрельбе с левого плеча. Это, впрочем, несложно устранить при некоторой доработке конструкции

Достоинства конструкции автомата ОЦ-14 «Гроза»:

  • Высокая компактность и небольшой вес оружия.
  • Надежность на уровне автоматов Калашникова.
  • Использование схемы «буллпап» уменьшило габариты, обеспечило хороший баланс и уменьшило «подскок» ствола.
  • Тактические возможности оружия весьма широки. Патроны СП-5, СП-6, ПАБ-9 с дозвуковой начальной скоростью пули и низкой способностью к рикошетам обеспечивают удобство боевого применения «Грозы» в городе, а также возможность использования глушителя простой конструкции.

Недостатки автомата ОЦ-14 «Гроза»:

  • Короткая прицельная линия затрудняет прицеливание.
  • Крутая траектория полета пули осложняет выбор точки прицеливания при стрельбе на предельную дальность.
  • Слишком широкий затыльник приклада снижает удобство упора его в выем плеча.
  • Высокое расположение прицельных устройств вынуждает стрелка высовываться из укрытия чуть ли не по пояс.
  • При стрельбе навскидку часто наблюдается отклонение траектории полета пули вниз относительно линии прицеливания из-за высокого расположения приклада в выеме плеча (пули зарываются в землю).
  • Затруднены условия смены магазина по сравнению с автоматами АК/АКМ. Его емкость недостаточна. Использование одного спускового крючка, переключаемого переводчиком, замедляет маневр огнем (переход с автомата на гранатомет и обратно).

Тактико-технические характеристики автомата ОЦ-14 «Гроза»:

7,62/40 («Гроза-1»)

9/40-мм ОЦ-14-4А («Гроза-4»)

Калибр, мм
— автомата

7,62

9

— гранатомёта

40

40

Применяемые боеприпасы
— для автомата

7,62×39

9х39 (СП-5, СП-6, ПАБ-9)

— для гранатомёта

40-мм выстрелы ВОГ-25, ВОГ-25П

40-мм выстрелы ВОГ-25, ВОГ-25П

Начальная скорость, м/с
— пули

720

300

— гранаты

76

76

Длина, мм
— с ПБС

840

720

— без ПБС

700

560

Длина ствола, мм

415

240

Приц. дальность стрельбы, м.
— автомат

600

600

— гранатомёт

400

400

Вес, кг

3,8

— с ГП-25

4,1

4

— без ГП-25

3,1

2,7

Ёмкость магазина, патронов

30

20

Темп стрельбы, выстр/м.

750

700

Фото ОЦ-14 «Гроза»:





Видео автомат ОЦ-14 «Гроза»:

huntsmanblog.ru

Cтрелково-гранатометный комплекс ОЦ-14 «Гроза» | Армии и Солдаты. Военная энциклопедия

«Автомат и гранатомет «в одном флаконе», к тому же выполненные по схеме булл-пап! История создания, боевые возможности и особенности системы»


Характеристики приведены для СГК ОЦ-14 «Гроза-4»

История создания стрелкового комплекса ОЦ-14 «Гроза»

Cтрелково-гранатометный комплекс ОЦ-14 «Гроза», разработанном В.Н.Телешом и Ю.В.Лебедевым в ЦКИБ СОО. Разработка была начата как инициативная в декабре 1992 г., а через год была представлена первая опытная партия нового оружия. Открыто ОЦ-14 «Гроза» впервые был продемонстрирован в 1994 г.

Конструкция «Грозы» максимально унифицирована с 5,45-мм автоматом Калашникова АКС74У, хотя устройство некоторых узлов и механизмов претерпело ряд серьезных изменений. Унификация составляет порядка 70%.

Из боеприпасов были выбраны 9-мм патроны СП-5 (индекс 7Н8), СП-6 (7Н9) и 40-мм осколочные выстрелы ВОГ-25 и ВОГ-25П. Комплекс под эти боеприпасы получил полное обозначение ОЦ-14-4А или «Гроза-4» (под 7,62-мм «Гроза-1»). Патроны сочетают малую отдачу с устойчивостью тяжелой пули на траектории и довольно высоким ее пробивным действием. В зависимости от необходимости «Гроза» может использоваться как:

  • штурмовой автомат со вспомогательной рукояткой (ОЦ-14-4А-01)
  • штурмовой автомат с дульной муфтой (ОЦ-14-4А-02)
  • бесшумный штурмовой автомат (ОЦ-14-4А-03)
  • штурмовой автомат с подствольным гранатометом (ОЦ-14-4А).

Штурмовой автомат с подствольным гранатометом (ОЦ-14-4А).

В результате конструкторам удалось создать довольно компактное и мощное оружие отличающееся сравнительно невысокой массой. Мощные патроны, удобная балансировка, надежность перешедшая «Грозе» от «предка» АК, и высокая кучность огня — все это говорило в пользу ОЦ-14. Однако, большого распространения в армии «Гроза» не получила.

Сказались тут как вполне традиционные «болезни» схемы булл-пап (невозможность стрельбы с левого плеча, высокая загазованность в районе лица стрелка, неудобная балансировка со смещенным назад центром тяжести в варианте «чистого» штурмового автомата), так и высокая стоимость, и, что самое главное — наличие в российском оружейном деле более «традиционных» разработок, которые в боевых услвоиях оказались ничуть не хуже новинки.

Несомненно, что у ОЦ-14 «Гроза» есть будущее, однако она, скорее всего, так и не станет массовым образцом вооружения, оставаясь штатным средством спецподразделений рассчитанных на применение в условиях городского боя.

Конструкция стрелкового комплекса ОЦ-14 «Гроза»

Конструктивно ОЦ-14 «Гроза» представляет собой вариант автомата ОЦ-12 «Тисс» (АКС74У под 9-мм патроны), выполненный по схеме булл-пап. На него устанавливается несколько упрощённый вариант подствольного гранатомёта ГП-25 «Костёр».  Автоматный и гранатомётный огонь управляются единым спусковым крючком. Переключение режима «автомат-гранатомёт» осуществляется кнопочным переводчиком, расположенным на правой стороне ствольной коробки.

Бесшумный (специальный) штурмовой автомат (ОЦ-14-4А-03)

В ствольной коробке установлены те же узлы и механизмы, что и у автомата АКС74У, сама коробка также не претерпела изменений. Изменено основание спускового крючка и увеличен диаметр чашечки затвора. На левой стенке ствольной коробки посредством оси и гайки установлено коромысло с толкателем и тягой. Передняя часть толкателя взаимодействует с толкателем основания спускового механизма, а тяга воздействует на шептало ударно-спускового механизма. Введение в конструкцию этого узла и позволило конструкторам изменить общую схему автомата АКС-74У на схему буллпап без изменения размещения деталей спускового механизма в ствольной коробке.

Складной приклад АКС74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.

При установке подствольного гранатомета основание спускового механизма снимается, а управление огнем как автомата, так и гранатомета осуществляется посредством спускового механизма гранатомета. Для этого на левой стенке основания спускового механизма гранатомета имеется переводчик типа огня. Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м.

Штурмовой автомат ОЦ-14 «Гроза» (вверху) и штурмовой автомат ОЦ-14 «Гроза» малогабаритный (внизу)

Прицел гранатомета рамочностоячный, размещается на дульной муфте, которая в свою очередь устанавливается на ствол автомата отдельно от гранатомета. Перед рамкой на дульной муфте расположена мушка. Ствол гранатомета заключен в резиновый кожух, защищающий руки стрелка от ожогов, а в конструкцию спускового механизма введен переводчик типа огня. При настильной стрельбе используется мушка автомата, при навесной — мушка на надульнике. Дальность стрельбы из гранатомета — до 400 м. Кожух гранатомета служит цевьем всего оружия.

ОЦ-14-4А поставляется в кейсе, в гнездах которого уложено штурмовое оружие 9-мм/40-мм, сменные модули, масленка и принадлежность.  Для ношения «армейской» модификации комплекса есть брезентовый закрытый чехол.

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

Автоматно-гранатометный комплекс ОЦ-14 "Гроза" | Сайга 12.ru


Автоматно-гранатометный комплекс ОЦ-14 “Гроза” был разработан в Туле, в ЦКИБ СОО, и производился малыми партиями на Тульском оружейном заводе в середине 1990-х годов.

Индекс «ОЦ» обозначает «Образец ЦКИБ», такой индекс получают все модели боевого стрелкового оружия, созданные в ЦКИБ СОО (модели спортивного и охотничьего оружия получают индекс «МЦ»). Разработка автоматно-гранатометного комплекса для ближнего боя была начата в 1992 году конструкторами Валерием Телешем (разработчиком 40мм подствольных гранатометов ГП-25 и ГП-30) и Юрием Лебедевым, и уже в 1994 году были готовы первые прототипы. Основной идеей создания специализированного комплекса стало то, что традиционная установка подствольного гранатомета на штатный автомат (будь то АК-74 или М16А2) сильно ухудшает баланс оружия, а потому необходимо изначально проектировать оружие с учетом установки на него гранатомета. Кроме того, за счет модульной конструкции оружия предполагалось достичь большой гибкости в его применении.

Изначально этот автоматно-гранатометный комплекс создавался для спецназа МВД под специальные 9 мм патроны СП-5 и СП-6. Вариант “Гроза-1” (другое обозначение – ТКБ-0239) был создан для армейского спецназа под широко распространенный патрон 7,62х39.

  • Калибр: 9×39мм (СП-6, ПАБ-9), 7.62×39мм
  • Длина: общая: 700 мм
  • Длина ствола: 415 мм
  • Прицельная дальность: 700 м
  • Вес: 3,200 г
  • Емкость магазина, патронов: 20 (9х39мм), 30 (7.62х39мм)
  • Темп стрельбы, патронов/min: 750

Автомат ОЦ-14 “Гроза” создан на основе ствольной коробки и механизмов автомата АКС-74У – основные изменения коснулись адаптации затвора под другой патрон с большим диаметром донца гильзы, и ударно-спускового механизма. Кроме того, ОЦ-14 “Гроза” скомпонован по схеме буллпап, так что пистолетная рукоятка управления огнем вынесена вперед, перед магазином, а затыльник приклада крепится непосредственно к задней части ствольной коробки. Изюминка ОС-14 – изменяемая конфигурация: базовый автомат может использоваться в вариантах карабина, штурмового автомата (с удлиненным надульником и передней дополнительной рукояткой для удержания), бесшумного автомата (с глушителем), автоматно-гранатометного комплекса (штатная рукоятка управления огнем и цевье заменяются на рукоятку управления огнем с переключателем спускового крючка “автомат-гранатомет” и подствольный 40мм гранатомет). Автомат ОЦ-14 “Гроза” проходил войсковые испытания в ходе антитеррористической операции в Чечне, однако особой популярности не сыскал и в массовое производство так и не попал.

Нужно отметить, что данный образец, являясь, по сути, конверсией оружия традиционной компоновки в компоновку буллпап, получил все основные недостатки новой компоновки, включая невозможность стрельбы с левого плеча, высокую загазованность в районе лица стрелка, не самую удобную балансировку со смещенным назад ЦТ, не самое удобное расположение рукоятки заряжания и предохранителя-переводчика в районе приклада. Высокое расположение прицельных приспособлений в сочетании с довольно длинным магазином увеличивает фронтальный профиль стрелка при стрельбе лежа, а короткая прицельная линия – потенциально снижает точность стрельбы. В варианте автоматно-гранатометного комплекса дополнительным неудобством стало совмещение в одном спусковом крючке функций стрельбы из автомата и гранатомета, что требует дополнительного времени на переключение спускового механизма (переключатель с маркировкой “АВ” / “ГР”в виде поворотного рычажка расположен слева над спусковой скобой) – а в реальном бою на счету даже доли секунды.

Все основные механизмы ОС-14 “Гроза” унаследованы от автомата АКС-74У, включая газоотводный механизм с длинным ходом газового поршня, штампованную из стали ствольную коробку, запирающий узел с поворотным затвором, узел ударно-спускового механизма с традиционным калашниковским предохранителем-переводчиком режимов огня на правой стенке ствольной коробки. Выброс стреляных гильз – только на правую сторону. Рукоятка управления огнем вместе со спусковым крючком и спусковой скобой крепится к ствольной коробке поперечным штифтом и может быть отделена, а вместо нее устанавливается модуль 40мм гранатомета с единым узлом управления огнем для автомата и гранатомета. Прицельные приспособления находятся в рукоятке для переноски, расположенной на оружии сверху. При необходимости на автомат возможна установка оптических либо ночных прицелов.

world.guns.ru


Загрузка...

sayga12.ru

Автоматно-гранатометный комплекс ОЦ-14 «Гроза» (Россия)


Результатом интенсивных инженерных поисков стала идея объединения автомата и гранатомёта практически в единое целое. Это позволило существенно снизить вес всего комплекса, стабилизировать бой оружия, а применение компоновки «булпап» улучшило балансировку, управляемость системы и уменьшило габариты. Концепция, реализованная тульским Центральным консфукторским бюро спортивного и охотничьего оружия (ЦКИБСОО) на базе автомата Калашникова и подствольного гранатомёта ГП-25, получила название ОЦ-14 «Гроза».

При проектировании изделия была заложена возможность использования в нём одного из 4 патронов: 7,62-мм обр. 1943 г. (7,62x39), 5,45-мм обр. 1974 г. (5,45x39), 5,56-мм НАТО (5,56x45) и 9-мм СП-5 и СП-6 (9x39). Последний был создан для ВСС «Винторез» и АС «Вал», но благодаря почти полному отсутствию рикошета получил большое распространение в специальных подразделениях МВД, так как специфика этих подразделений подразумевает ведение боевых действий в городских условиях. В связи с этим основным вариантом для органов внутренних дел стал вариант ОЦ-14-4А калибра 9 мм. Оружие разработал автор уже упомянутых ГП-25 и ГП-30 Валерий Николаевич Телеш.

Важной особенностью системы ОЦ-14 «Гроза» стал привод на единый спусковой крючок и автомата, и гранатомета. Изменение режима огня осушествляется переключателем с левой стороны основания рукоятки. Оружие может быстро трансформироваться в специальное.

Гранатомёт легко снимается, и образец превращается в штурмовой автомат ОЦ-14-4А-01. Для проведения специальных операций на ствол надевается прибор бесшумной стрельбы. Последний вариант имеет индекс ОЦ-14-4А-03. Возможен малогабаритный вариант ОЦ-14-4А-02 без надульника. Наконец, на оружие может быть установлен оптический прицел. Весь комплект укладывается в специальный футляр для переноски и хранения.

Модульная конструкция позволяет собирать один из четырех вариантов в зависимости от поставленной задачи. Базой для сборки ОЦ-14-4А является 9-мм малогабаритный автомат. Вынесенная вперед рукоятка делает автомат компактным, пригодным для скрытого ношения и настолько удобно сбалансированным, что из него можно стрелять с одной руки, как из пистолета. Основные элементы оружия позаимствованы с некоторой доработкой у 5,45-мм автомата АКС-74у, что в значительной степени упрощает и удешевляет конструкцию.

Принцип действия автомата основан на использовании энергии пороховых газов, отводимых из канала ствола в газовую камору. Запирание ствола осушествляется поворотом затвора вокруг продольной оси. Питание осушествляется из коробчатого магазина на 20 патронов. Ударно-спусковой механизм автомата куркового типа позволяет вести одиночный и автоматический огонь. Для выбора режима стрельбы оружие снабжено переводчиком, являющимся одновременно и предохранителем.

Определенный интерес представляют собой прицельные приспособления. Автомат имеет механический прицел диоптрического типа для стрельбы патронами на дистанции до 200 метров, откидную рамку-прицел для гранатомета и крепление под оптический прицел, позволяющий вести огонь на дистанции до 400 метров. Кроме этого, при специальном заказе для МВД и в обязательном порядке для МО на оружии устанавливается крепление типа «ласточкин хвост» для прицелов ночного видения. Стрельба осуществляется 9-мм патронами СП-5 со снайперской пулей и СП-6 с бронебойной пулей.

Штурмовой вариант автомата отличается от малогабаритного наличием дополнительной передней рукоятки с надульником, позволяющей удерживать оружие двумя руками. В бесшумном варианте на дульном срезе ствола сухарным соединением крепится многокамерный глушитель, не уступающий по своим характеристикам установленным на бесшумных комплексах «Вал» и «Винторез».

Для сборки основного варианта 9-мм/40-мм штурмового оружия на базовой модели заменяется основание спускового крючка с пистолетной рукояткой, на ствол устанавливается надульник с прицельной планкой. Гранатомет фиксируется с казенной части под стволом автомата сзади спусковой скобы. С дульной части он крепится к надульнику.

Стрельба из гранатомёта осуществляется стандартными 40-мм выстрелами ВОГ-25 и ВОГ-25П с осколочными гранатами. Гранаты снабжены вышибным зарядом, обеспечивающим отскок гранат от преграды и получение воздушного подрыва для эффективного поражения экранированной цели. Кроме этого возможно применение газовой гранаты специального назначения «Гвоздь», что еще больше повышает универсальность комплекса.

Нужно отметить, что новая модель штурмового оружия ОЦ-14 «Гроза», разработанная ЦКИБСОО в инициативном порядке, достаточно длительное время оставалась незамеченной силовыми ведомствами, несмотря на ее демонстрацию на нескольких специализированных выставках. Оружие так и осталось бы одним из многочисленных невостребованных образцов конструкторской мысли, если бы не содействие руководства ГУМТ и ВС МВД РФ. Сейчас ОЦ-14 «Гроза» небольшими партиями производится на опытном заводе при ЦКИБСОО.

Применение ОЦ-14 «Гроза» подразделениями СОБРа и ОМОНа МВД в боевых условиях привлекло внимание специалистов министерства обороны. Это позволило начать развертываниие серийного производства нового комплекса на Тульском оружейном заводе, где ранее было освоено серийное производство АКМ, АКС-74у и ГП-25. Для армии сочли более подходящим вариант штурмового оружия под массовый и менее дорогой автоматный патрон 7,62x39. В середине 1990-х годов, комплекс ОЦ-14 «Гроза» проходил войсковые испытания в ходе противотеррористической операции в Чечне, однако особой популярности не сыскал и в массовое производство так и не попал.

Характеристики комплекса ОЦ-14 «Гроза»
Масса, кг:
2,7 («Гроза-4» без гранатомёта)
0,48 (глушитель для «Гроза-4»)
4 («Гроза-4» с гранатомётом)
3,1 («Гроза-1» без гранатомёта)
0,6 (глушитель для «Гроза-1»)
4,1 («Гроза-1» с гранатомётом)
0,36 (оптический прицел)
Длина, мм:
720 («Гроза-4» без гранатомёта)
625 («Гроза-4» с гранатомётом)
840 («Гроза-1» без гранатомёта)
700 («Гроза-1» с гранатомётом)
Длина ствола, мм:
240 («Гроза-4»)
415 («Гроза-1»)
Ширина, мм: 60
(«Гроза-4» без гранатомёта)
75 («Гроза-4» с гранатомётом)
70 («Гроза-1» без гранатомёта)
80 («Гроза-1» с гранатомётом)
Высота, мм:
294 («Гроза-4» без гранатомёта)
266 («Гроза-4» с гранатомётом)
350 («Гроза-1» без гранатомёта)
320 («Гроза-1» с гранатомётом)
Патрон:
9?39 мм (СП-5 и СП-6) («Гроза-4»)
7,62?39 мм («Гроза-1»)
40 мм гранаты (ВОГ-25 и ВОГ-25П)
Калибр, мм:
9 («Гроза-4»)
7,62 («Гроза-1»)
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин:
700 («Гроза-4»)
750 («Гроза-1»)
4—5 (гранаты)
Начальная скорость пули, м/с:
300 («Гроза-4»)
720 («Гроза-1»)
76 (гранаты)
Прицельная дальность, м:
400 («Гроза-4» и гранатомёт)
1000 («Гроза-1»)
Вид боепитания: коробчатый магазин на 20 («Гроза-4») или 30 («Гроза-1») патронов
Прицел: диоптрический, оптический (ПО4х34)

www.dogswar.ru

ОЦ-14 Автоматно-гранатомётный комплекс «Гроза»





ОЦ-14 «Гроза» разработан в Туле, в ЦКИБ СОО, производился малыми партиями на Тульском оружейном заводе. Индекс «ОЦ» обозначает «Образец ЦКИБ», такой индекс получают все модели боевого стрелкового оружия, созданные в ЦКИБ СОО (модели спортивного и охотничьего оружия получают индекс «МЦ»). Разработка автоматно-гранатометного комплекса была начата в 1992 году конструкторами Валерием Телешем (разработчиком 40 мм подствольных гранатометов ГП-25 и ГП-30) и Юрием Лебедевым, и уже в 1994 году были готовы первые прототипы. Основной идеей создания специализированного комплекса стало то, что традиционная установка подствольного гранатомета на штатный автомат (будь то АК-74 или М16А2) сильно ухудшает баланс оружия, а потому необходимо изначально проектировать оружие с учетом установки на него гранатомета. Кроме того, за счет модульной конструкции оружия предполагалось достичь большой гибкости в его применении.

Изначально этот автоматно-гранатометный комплекс создавался для спецназа МВД под специальные 9 мм патроны СП-5 и СП-6. Вариант «Гроза-1» (другое обозначение – ТКБ-0239) был создан для армейского спецназа под широко распространенный патрон 7,62х39. Автомат создан на основе ствольной коробки и механизмов автомата АКС-74У – основные изменения коснулись адаптации затвора под другой патрон с большим диаметром донца гильзы, и ударно-спускового механизма. Кроме того, ОЦ-14 скомпонован по схеме буллпап, так что пистолетная рукоятка управления огнем вынесена вперед, перед магазином, а затыльник приклада крепится непосредственно к задней части ствольной коробки.

Изюминка ОЦ-14 – изменяемая конфигурация: базовый автомат может использоваться в вариантах карабина, штурмового автомата (с удлиненным надульником и передней дополнительной рукояткой для удержания), бесшумного автомата (с глушителем), автоматно-гранатометного комплекса (штатная рукоятка управления огнем и цевье заменяются на рукоятку управления огнем с переключателем спускового крючка «автомат-гранатомет» и подствольный 40 мм гранатомет).

Автомат ОЦ-14 проходил войсковые испытания в ходе противотеррористической операции в Чечне, однако на данный момент вопрос о его массовом принятии на вооружение пока не стоит.

Нужно отметить, что данный образец, являясь, по сути, конверсией оружия традиционной компоновки в компоновку буллпап, получил все основные недостатки новой компоновки, включая невозможность стрельбы с левого плеча, высокую загазованность в районе лица стрелка, не самую удобную балансировку со смещенным назад ЦТ, не самое удобное расположение рукоятки заряжания в районе приклада. Высокое расположение прицельных приспособлений в сочетании с довольно длинным магазином увеличивает фронтальный профиль стрелка при стрельбе лежа, а короткая прицельная линия – потенциально снижает точность стрельбы.

Все основные механизмы ОС-14 унаследованы от автомата АКС-74У, включая газоотводный механизм с длинным ходом газового поршня, штампованную из стали ствольную коробку, запирающий узел с поворотным затвором, узел ударно-спускового механизма с традиционным Калашниковским предохранителем-переводчиком режимов огня на правой стенке ствольной коробки. Выброс стреляных гильз – только на правую сторону, что сохраняет у ОЦ-14 один из главных недостатков конфигурации буллпап – невозможность стрельбы с левого плеча.

Рукоятка управления огнем вместе со спусковым крючком и спусковой скобой крепится к ствольной коробке поперечным штифтом и может быть отделена, а вместо нее устанавливается модуль 40 мм гранатомета с единым узлом управления огнем для автомата и гранатомета.

Прицельные приспособления находятся в рукоятке для переноски, расположенной на оружии сверху. При необходимости на автомат возможна установка оптических либо ночных прицелов.



tehnowar.ru

Автоматно-гранатометный комплекс ОЦ-14 «Гроза» | огнестрельное оружие России

Автоматно-гранатометный комплекс ОЦ-14 «Гроза» разработан в начале 1990-х гг. для вооружения бойцов спецподразделений милиции, действующих в условиях плотной городской застройки. При этом конструкторы стремились создать оружие, обеспечивающее надежное поражение открыто расположенной живой силы, в том числе и в средствах индивидуальной бронезащиты, легкой бронетехники и автотранспорта и дающее при этом минимальное число рикошетов. Учитывалось также то обстоятельство, что установка необходимого для решения этих задач подствольного гранатомета на оружие
классической компоновочной схемы существенно ухудшает баланс этого оружия. Кроме того, для облегчения внедрения нового комплекса в серийное производство было решено в максимальной степени унифицировать его с серийным 5,45-мм автоматом Калашникова АКС-74У.
Опытный образец комплекса был продемонстрирован в 1994 г. В его состав вошли автомат, подствольный гранатомет VII-25, специальные патроны СП. 5 и СП. 6, осколочные выстрелы ВОГ-25 и ВОГ-25 П.
Автомат спроектирован по компоновочной схеме «буллпап» с размещением механизмов автоматики и магазина за рукояткой управления огнем. Это позволило существенно сократить длину оружия, уменьшить его «подскок» под действием силы отдачи, а при наличии подствольного гранатомета — обеспечить баланс с расположением центра тяжести оружия в районе рукоятки управления огнем.
Несмотря на использование компоновочной схемы «буллпап», автомат по своему устройству близок к АКС-74У, в нем используются многие узлы и детали этого автомата. Принцип действия его механизмов автоматического пере- заряжания основан на использовании энергии пороховых газов, отводимых при выстреле из канала ствола. Запирание канала ствола производится поворотом затвора вокруг продольной оси.
Курковый ударно-спусковой механизм позволяет вести стрельбу из автомата одиночными выстрелами и длительными очередями. Переключатель режимов стрельбы одновременно выполняет функции предохранителя. Он находится на левой стороне ствольной коробки у основания рукоятки управления огнем. Эта рукоятка и спусковой крючок используются для управления огнем как из автомата, так и гранатомета.
Спусковой крючок связан тягой с ударно-спусковым механизмом гранатомета, а толкателем — со спусковой тягой автомата. Переключение спуска производится флажком, включающим тягу или толкатель.
Стрельба из автомата ведется специальными патронами 9 х 39 мм СП. 5 (7 Н8) или СП. 6 (7 Н9), снайперским и повышенной бронепробиваемости. Пули этих патронов имеют дозвуковую скорость, что обеспечивает эффективное применение глушителя звука выстрела. Они отличаются также высоким останавливающим действием и практически не дают рикошетов при стрельбе в стесненных городских условиях.
Питание патронами автомата производится из 20-зарядного магазина.
Гранатомет стреляет 40-мм выстрелами ВОГ-25 и ВОГ-25 П с осколочными гранатами.
Заряжание гранатомета производится с дульной части, разряжание — путем нажатия на выбрасыватель.
Автомат имеет ствол длиной 240 мм (в варианте под патрон ПАБ-9 — 230 мм). Его дульная часть снабжена обтюрирующими кольцевыми проточками и надульником, который удлиняет путь пороховых газов за дульный срез гранатомета.
Открытые механические прицельные приспособления автомата включают мушку и прицел, размещенные на рукоятке для переноски оружия. Мушка с ограждением смонтирована в передней части рукоятки.
Секторный прицел снабжен регулировочным барабанчиком, на гранях которого нанесены дальности в 50, 100, 150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180° на место прорези встает отверстие диоптра.
Для стрельбы из гранатомета применяется рамочный прицел со шкалами для навесной и настольной стрельбы. При настольной стрельбе используется мушка автомата, при навесной — мушка, устанавливаемая на надульнике ствола. Дальность стрельбы гранатомета составляет 400 м.

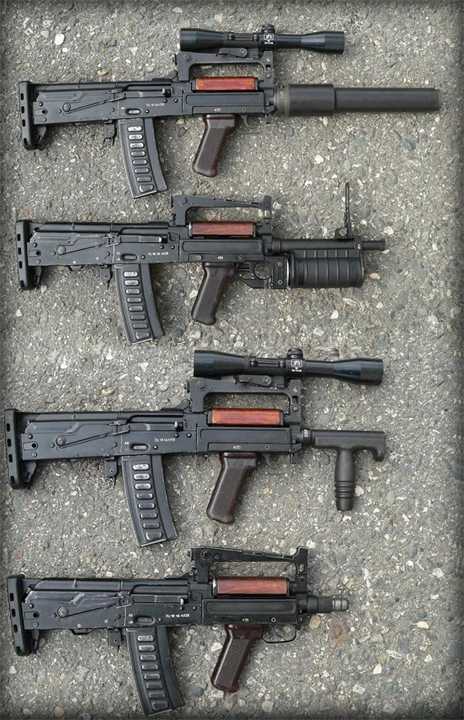

Благодаря тому, что комплекс ОЦ-14 разработан по модульной схеме, он легко может быть трансформирован в следующие модификации:
— ОЦ-14 —4 А — индивидуальное штурмовое оружие 9 мм/40 мм, включающее автомат и подствольный гранатомет;
— ОЦ-14 —4 А-01 — штурмовой автомат со вспомогательной передней рукояткой. При создании этой модификации гранатомет и надульник снимаются, модуль пистолетной рукоятки со спусковым крючком заменяется другим — с одним толкателем. На стволе крепится новый надульник со вспомогательной передней рукояткой;
— ОЦ-14 —4А-02 — компактный штурмовой автомат, отличающийся от модификации ОЦ-14 —4 А-01 отсутствием надульника со вспомогательной передней рукояткой;
— ОЦ-14 —4А-03 — бесшумный штурмовой автомат. Эта модификация отличается от ОЦ-14 —4 А-01 тем, что вместо надульника установлен прибор бесшумной стрельбы (глушитель звука выстрела), снижающий уровень звука выстрела до 118 дБ;
— ОЦ-14 «Гроза-1» (ТКБ-0239) — модификация под патрон 7,62 х 39 мм обр. 1943 г. для армейского спецназа. Выпускается в вариантах: автомата с гранатометом; автомата специального с глушителем, оптическим дневным или ночным прицелом. В варианте автомата с гранатометом комплекс имеет на 1 кг меньшую массу и на 220 мм меньшую длину по сравнению с автоматом Калашниковас подствольным гранатометом VII-25 при той же длине ствола 415 мм.
