Гранатомет АГС-17 «Пламя» (Россия / СССР)


АГС-17 «Пламя»
на станке

Автоматический станковый гранатомёт АГС-17 «Пламя» разработан в КБТМ им. Нудельмана, а его выпуск был налажен на Вятско-Полянским машиностроительным заводе «Молот».

Он предназначен для поражения живой силы и огневых средств противника, находящихся вне укрытий и за естественными складками местности (овраги, лощины, обратные склоны высот) и т. п. В Российской Армии АГС-17 применяется не только со станка.

Существует авиационный (вертолётный) вариант с электроспуском, который отличается от пехотного ещё и массивным алюминиевым надульником для более эффективного охлаждения ствола при интенсивной стрельбе. С таким же надульником устанавливается АГС-17 в башенной установке на бронекатерах, но с обычным механическим спусковым устройством. Применяется АГС-17 в дистанционно управляемых установках, используемых при создании укрепрайонов. В последнее время появился ряд перспективных отечественных образцов бронетехники, где АГС-17 установлен на башне.

Во время боевых действий в Афганистане нередко АГСы приваривали к броне БТР или БМП, существенно повышая огневую мощь техники, что позволяло «доставать» противника в условиях, когда штатное вооружение оказывалось малоэффективным. Особенно выручал такой импровизированный комплекс в горах.

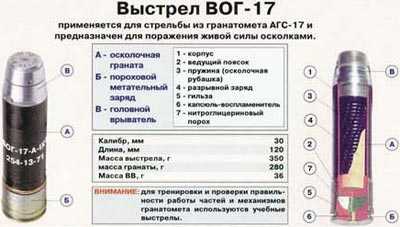

выстрел ВОГ-17
для гранатомета АГС-17

По сути, станковый гранатомёт АГС-17 «Пламя» является миниатюрным артиллерийским орудием и обслуживается расчётом из двух человек, один из которых непосредственно управляет огнём, а второй подносит боеприпасы, помогает транспортировать гранатомёт и перемещать его на поле боя при смене огневой позиции и т. д.

Для стрельбы из гранатомёта применяются 30-мм выстрелы ВОГ-17, ВОГ-17М и ВОГ-30. Выстрел представляет из себя унитарный патрон, состоящий из гранаты со взрывателем и гильзы с капсюлем-воспламенителем и пороховым зарядом.

Питание гранатомёта боеприпасами при стрельбе осуществляется из металлической ленты на 29 выстрелов, уложенной в коробку, которая в боевом положении крепится с правой стороны гранатомёта.

УСМ позволяет вести огонь, как одиночными выстрелами, так и очередями. Стрельба из гранатомёта может вестись как настильной, так и навесной траекториями. Опыт боевой эксплуатации АГС-17 показал, что наиболее эффективной является стрельба короткими очередями по 3-5 выстрелов. В этом случае опытный гранатомётчик в состоянии корректировать огонь по подрывам первых гранат и надёжно поражать цель, расходуя минимальное количество боеприпасов. Максимальная дальность стрельбы 1700 м.

Гранатомёт АГС-17 (автоматический гранатомёт) устанавливается на треножный станок САГ-17 (станок автоматического гранатомёта). Для стрельбы используется механический прицел, состоящий из целика и мушки, смонтированных на крышке приёмника, или призменный оптический прицел ПАГ-17 (прицел автоматического гранатомёта). Механический прицел используется при стрельбе прямой наводкой на дальности до 700 м. Оптический прицел является универсальным прицельным приспособлением и обеспечивает наведение гранатомёта при стрельбе прямой наводкой и с закрытых позиций. При известных размерах цели с помощью прицела можно определить расстояние до цели.

Работа автоматики гранатомёта основана на принципе использования энергии отката свободного затвора. При выстреле пороховые газы давят на дно гильзы и отбрасывают затвор в крайнее заднее положение. При этом происходит сжатие возвратных пружин, подача очередного патрона на линию досылания к входному окну гранатомета и отражение стреляной гильзы.

При накате затвора происходит досылание выстрела в патронник и взведение ударника.

К моменту прихода затвора в крайнее переднее положение происходит разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боёк накалывает капсюль-воспламенитель патрона. Происходит выстрел.


АГС-17
основные части и механизмы

Стандартная лента составлена из трёх отдельных кусков на 10 патронов каждый. Куски ленты соединяются друг с другом при помощи выстрелов и укладываются в коробку. Первое звено остаётся пустым, так как при заряжании гранатомёта происходит продвижение ленты на одно звено и первым выстрелом, досылаемым в патронник является граната из второго звена ленты. Снаряжение лент может производиться вручную или с помощью снаряжательной машинки. В полевых условиях снаряжательную машинку можно закреплять на упаковочном ящике. При необходимости машинку можно использовать для расснаряжения ленты.

Механизм подачи выстрела, расположенный под крышкой приёмника, приводится в действие затвором, на верхней плоскости которого имеется паз, заставляющий перемещаться рычаг подачи.

Гранатомет АГС-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.

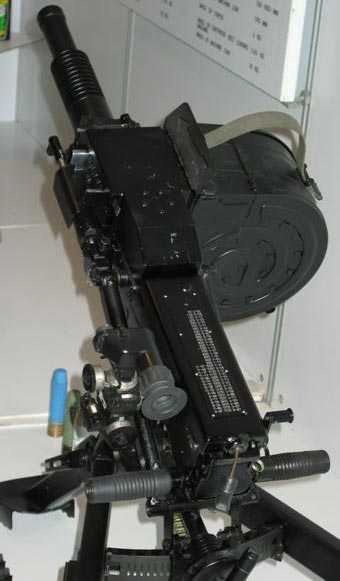

АГС-17
хорошо видны органы управления

В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.

В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня, имеющий два положения – «АВТ.» (автоматический огонь) и «ОД.» (одиночный огонь).

На левой и правой щеках короба с внутренней стороны имеются две направляющие, по которым движется затвор: там же приклёпаны два копира – левый и правый, взаимодействуя с которыми рычаги передают движение снижателю (он же досылатель), находящемуся на затворе, который обеспечивает подачу патронов из ленты в патронник ствола.

Для крепления гранатомёта на станке на коробе имеются два фланца, а также кронштейн, расположенный в задней нижней части короба. Справа к коробу приклёпана скоба с защёлкой для крепления патронной коробки. На левой стороне короба имеется кронштейн для установки оптического прицела.

Прицел оснащён двумя светофильтрами – нейтральным для упрощения прицеливания в яркую солнечную погоду и оранжевый для повышения контрастности изображения в пасмурную погоду. Шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через 100 м цифрами от 1 до 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м. Влево и вправо от центрального прицельного знака находится шкала боковых поправок.

На корпусе оптического прицела установлены продольный и поперечный уровни для придания гранатомёту заданного угла возвышения и горизонтирования гранатомёта. Прицел оснащён мушкой и целиком, которые используются для грубого визирования гранатомёта на цель. Шкалы сетки прицела в тёмное время суток могут подсвечиваться. Для этого используется специальный патрон, присоединяемый к корпусу прицела. Элементы питания размещаются в футляре, закрепляемом на станке.

На верхней плоскости массивного затвора имеется криволинейный паз, в который входит ролик рычага подачи, гребень для приведения в действие механизма отражения гильзы и крюк для соединения затвора с механизмом перезарядки. В теле затвора имеются три продольных глухих отверстия. Два нижних предназначены для размещения возвратных пружин. Третье отверстие выполняет роль цилиндра гидравлического тормоза, который поглощает избыток энергии откатывающего затвора и притормаживает его при приходе в переднее положение.

В передней части затвора по вертикальным пазам перемещается снижатель, который при накате затвора извлекает выстрел из звена, снижает и досылает его в патронник.

На левой стороне затвора имеются два гнезда; в переднем расположен рычаг бойка на оси, служащий для передачи энергии ударника бойку, а в заднем – на фиксаторе разобщитель, предназначенный для взведения ударника и разобщения его с затвором при приходе последнего в переднее положение.

Ударно-спусковой механизм расположен на левой стороне короба и закреплён осью приёмника. Механизм через спусковую планку (тягу) соединён с гашеткой.

Механизм перезарядки расположен под крышкой короба и предназначен для заряжания и перезаряжания гранатомёта. Для заряжания необходимо отвести назад до упора рукоятку взведения, которая связана тросом с зацепом взведения затвора, и отпустить её.

Для стрельбы гранатомёт устанавливается на станок САГ-17, состоящий из двух основных частей – верхнего станка и нижнего станка.

На левой стороне остова нижнего станка имеется кронштейн для крепления футляра с батареями системы подсветки прицела.


АГС-17
югославского производства

Верхний станок соединён с нижним посредством вертлюга и ползуна. На верхнем станке расположены люльки верхняя и нижняя. Верхняя люлька, на цапфы которой устанавливается гранатомёт, может вращаться в вертикальной плоскости на оси, соединяющей верхнюю и нижнюю люльки. Фиксатор, расположенный на верхней люльке, служит для соединения люльки с серьгой гранатомёта. Нижняя люлька служит для обеспечения горизонтального наведения гранатомёта, а также для размещения механизма вертикального наведения и зажима сектора вертикального наведения.

Перед заряжанием, части и механизмы гранатомета занимают следующие положения: затвор – в крайнем переднем положении, ударник стоит на шептале, шептало заперто предохранителем, приёмник закрыт, обойма механизма перезарядки соединена с крюком затвора и находится в переднем положении.

Для заряжания гранатомета необходимо: отвести затвор за рукоятку до отказа и отпустить рукоятку. При отведении рукоятки назад обойма перемещает назад затвор, сжимая возвратные пружины. Рычаг подачи, взаимодействуя с криволинейным пазом затвора, осуществляет подачу первого патрона к входному окну короба.

После отпускания рукоятки затвор под действием пружин движется вперёд. При этом рычаги, взаимодействуя с копирами короба, поднимают, а затем опускают снижатель. Снижатель захватывает первый патрон за дно гильзы, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи в это время совершает холостой ход.

Калибр, мм30x29B
Длина, мм840
Длина ствола, мм305
Масса без ленты, кг18
Масса  с лентой на станке, кг44,5
Масса снаряженной ленты, кг14,5
Начальная скорость гранаты, м\с185
Темп стрельбы, выстр\мин350 - 400
Минимальная дальность
навесной стрельбы, м
1000
Наибольшая высота траектории, м905
Прицельная дальность, м1700
Емкость ленты, кол. гранат29

При движении затвора вперёд разобщитель подхватывает ударник и взводит его, сжимая пружину ударника. При приходе затвора в переднее положение левый копир разобщит ударник с затвором, после чего ударник, двигаясь назад под действием боевой пружины, встанет на шептало.

Для производства выстрела необходимо перевести предохранитель в положение «огонь» и нажать на гашетку.

При нажатии на гашетку спусковая планка переместится вперед и, действуя на флажок, повернёт шептало ударно-спускового механизма. Шептало выйдет из зацепления с боевым взводом ударника. Ударник, двигаясь назад под действием боевой пружины, ударит передним зубом по рычагу бойка. Рычаг бойка повернется на своей оси и своим вторым плечом ударит по бойку, который наколет капсюль. Произойдет выстрел.

Одновременно с началом движения гранаты по каналу ствола начинается откат затвора, сжатие возвратных пружин, поворот рычага подачи. Подаватель осуществляет подачу патрона к входному окну короба. В начале отката шток гидротормоза движется совместно с затвором. После того, как фланец штока упрется в затыльник, вступает в работу гидротормоз. Керосин, находящийся в цилиндре гидротормоза, вытесняется из передней части цилиндра в заднюю. Происходит торможение затвора.

При движении затвора назад снижатель под действием рычагов поднимается и освобождает верхнюю кромку закраины гильзы. Одновременно гильза упирается в передний скос неподвижного в этот момент отражателя, нижняя кромка шляпки, сцепленная с извлекателем боевой плиты, продолжает перемещаться назад; происходит наклон гильзы. При дальнейшем движении затвора его гребень поднимает заднее плечо отражателя и поворачивает его. Переднее плечо отражателя ударяет по наклонной гильзе и выбрасывает её за пределы короба. После отражения гильзы и окончания подачи патронной ленты оставшуюся энергию затвора поглощают гидротормоз и возвратные пружины.

При накате затвора, под действием возвратных пружин, затвор захватывает снижателем очередной выстрел, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи совершает холостой ход. В конце холостого хода подаватель заходит за очередной выстрел. Шток гидротормоза сначала движется вместе с затвором, а затем останавливается упорами, расположенными на коробе. Керосин, находящийся в задней части гидроцилиндра, вытесняется поршнем в переднюю часть. При накате разобщитель захватывает ударник за задний зуб и, сжимая боевую пружину, взводит его. При приходе затвора в переднее положение происходит разобщение ударника с затвором.

Ударник, двигаясь под действием боевой пружины назад, ударяет своим передним зубом по рычагу бойка. Рычаг, поворачиваясь на своей оси, вторым плечом наносит удар по бойку. Боёк разбивает капсюль-воспламенитель. Происходит выстрел. Далее цикл работы автоматически повторяется (при положении переводчика «АВТ»). Для того чтобы прекратить стрельбу, необходимо отпустить гашетку. При этом ударник встанет на шептало.

В целом конструкция гранатомёта обеспечивает надёжную работу оружия в любых условиях эксплуатации и до сих пор АГС-17 «Пламя» превосходит по большинству характеристик аналогичные зарубежные системы.


АГС-17 «Пламя»

weaponland.ru

АГС-17 «Пламя»: история создания, описание и характеристики

АГС-17 «Пламя» – это советский станковый автоматический гранатомет, который был разработан в ОКБ-16 (ныне это ОКБ им. Нудельмана), и принят на вооружение в 1970 году. Он предназначается для уничтожения пехоты противника, находящейся как открыто, так и за естественными складками местности (на обратных скатах высот, в оврагах, лощинах), а также в открытых полевых укреплениях (окопах, стрелковых ячейках). Калибр гранатомета АГС-17 составляет 30 мм.

Станковый гранатомет АГС-17 «Пламя» — это мощное противопехотное оружие, с прекрасными тактико-техническими характеристиками. Он может поражать противника как навесным, так и настильным огнем. Гранатомет до сих пор находится на вооружении российской армии, кроме того, АГС-17 эксплуатируется в вооруженных силах еще двух десятков стран мира (бывшие советские республики, КНР, Иран, Индия, Финляндия, КНДР и другие).

Сильными сторонами АГС-17 являются его простота, надежность и универсальность — гранатомет можно использовать не только со станка, но и устанавливать на различные виды боевой техники, включая вертолеты.

АГС-17 «Пламя» — это грозное и эффективное оружие, проверенное в десятках конфликтах. Его боевым крещением стал Афганистан. Этот гранатомет прекрасно зарекомендовал себя во время боевых действий в горах. АГС-17 «уважали» не только советские бойцы, моджахеды также с большим удовольствием пользовались трофейными образцами этого оружия. АГС-17 прошел первую и вторую чеченские кампании и другие локальные конфликты, вспыхнувшие на территории бывшего Советского Союза, в настоящее время гранатомет активно применяется в Сирии.

Серийное производство автоматического гранатомета АГС-17 было налажено на машиностроительном заводе «Молот», в настоящее время существует несколько модификаций этого оружия. Кроме того, АГС-17 выпускался в Китае и в бывшей Югославии.

История создания

Первый автоматический гранатомет АГ-ТБ был разработан в СССР талантливым конструктором-оружейником Таубиным в начале 30-х годов прошлого века. Идея соединить скорострельность автоматического оружия с поражающим действием осколочных боеприпасов казалась весьма удачной. Новый вид оружия заинтересовал военных, были изготовлены опытные образцы и проведены испытания.

Гранатомет АГ-ТБ даже успел поучаствовать в Зимней войне. Были планы установить новое оружие на боевые катера, самолеты, бронетехнику. Но, в конце концов, на вооружение был принят 50-мм миномет Шавырина, а работы над автоматическими гранатометами были прекращены.

Правда, благодаря проекту АГ-ТБ появилось ОКБ-16, руководителем которого стал Яков Таубин.

Долгое время в СССР автоматическим гранатометам не уделяли должного внимания. Только после того, как американцы успешно начали использовать автоматический станковый гранатомет Mk 19 во Вьетнаме, советские военные задумались над созданием аналога.

Разработку гранатомета поручили все тому же ОКБ-16, правда, в это время им руководил уже не Таубин, а его ученик и последователь Нудельман. Проект же возглавил Александр Федорович Корняков.

В 1967 году был готов стреляющий макет оружия, он получил название АГС-17. После некоторых доработок и проведения испытаний, в 1971 году Советская армия приняла на вооружение новый вид стрелкового оружия.

Следует отметить, что конструкционно и по классификации, сложившейся в Советском Союзе, АГС-17 «Пламя» — это малокалиберное автоматическое орудие. Соответственно, его выстрел – это артиллерийский патрон малого калибра с осколочно-фугасным снарядом. Название оружия («автоматический гранатомет») больше связано с тактическими задачами, которое оно выполняет на поле боя и не обусловлено его конструкцией. Вместе с подствольными, автоматические гранатометы образовали новый класс вооружения – «оружие поддержки».

В боевых условиях АГС-17 был применен впервые во время вьетнамо-китайского конфликта в 1979 году. Настоящим испытанием для этого оружия стала война в Афганистане, и, надо сказать, что АГС-17 ее блестяще прошел. Нередки были случаи, когда самостоятельно приваривали гранатометы «Пламя» к корпусу бронетехники, значительно повышая ее боевую мощь.

Первые модификации оружия имели ствол с алюминиевый радиатором для охлаждения, позже его функции стало выполнять оребрение наружной поверхности ствола.

Описание конструкции

Автоматика АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса. Конструкция гранатомет состоит из следующих элементов: ударно-спускового механизма, приемника, короба со стволом, затвора, механизма перезарядки, возвратных пружин.

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки.

В канале затвора находятся две возвратные пружины.

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Ударный механизм станкового гранатомета – куркового типа. Во время спуска курок бьет по рычагу бойка, находящегося в затворе. Ударно-спусковой механизм размещается в левой части ствольной коробки.

АГС-17 оснащен предохранителем флажкового типа, который запирает шептало курка. Гранатомет имеет механизм для регулировки темпа стрельбы. Он работает через изменение продолжительности цикла работы автоматики оружия.

Флажок, с помощью которого можно менять темп стрельбы, имеет два фиксированных положения: верхнее – 350-400 выстр./мин. и нижнее — 50-100 выстр./мин.
Для управления гранатометом АГС-17 используются две горизонтальные откидные ручки, между ними расположен спусковой рычаг.

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Лента для выстрелов снаряжается либо вручную, либо при помощи специальной машинки. В коробку помещается стандартная лента с 29 выстрелами. Емкость ленты составляет 30 выстрелов, но у нее нет хвостовика, поэтому его роль выполняет крайнее звено, которое заводится в приемник.

Короб для ленты имеет ручку для переноски, крышку и створку с защелками, а также специальную шторку, которая закрывает горловину во время транспортировки.

Для наведения оружия используется оптический прицел ПАГ-17, который устанавливается с помощью кронштейна на левой стороне ствольной коробки. Прицельные приспособления позволяют вести огонь прямой наводкой на дистанции в 700 метров, также их можно использовать и при стрельбе с закрытых позиций. Кроме оптического, гранатомет оснащен и механическим прицелом, который состоит из мушки и целика.

Для установки АГС-17 используется станок САГ-17. В походном положении САГ-17 складывается и обычно перемещается вторым номером расчета. Все опоры станка регулируются, что делает применение гранатомета удобным в любой ситуации.

Для стрельбы АГС-17 может использовать несколько типов выстрелов, наиболее часто применяются ВОГ-17 и ВОГ-17М.

Каждый из этих выстрелов состоит из гильзы, порохового заряда, гранаты и взрывателя мгновенного действия. Граната имеет тонкостенный корпус с уложенной внутри насеченной проволокой прямоугольного сечения. После накалывания капсюля воспламеняется пороховой заряд в гильзе и происходит выстрел. Взрыватель становится на боевой взвод только через 50-100 метров полета, что обеспечивает безопасность расчета.

ВОГ-17М – это модернизированная граната, оснащенная механизмом самоликвидации. Кроме боевых, в боекомплект гранатомета могут входить и практические выстрелы. Например, ВУС-17, который вместо взрывчатого вещества содержит пиротехнический состав, дающий оранжевый дым на месте падения. Для АГС-17 также созданы и учебные боеприпасы.

Выстрелы для гранатомета АГС-17 были разработаны в НПО «Базальт». Еще несколько видов боеприпасов были созданы иностранными компаниями.

Модификации

В настоящее время существует несколько модификаций АГС-17:

  • АГС-17 «Пламя». Это базовая модификация оружия, которая устанавливается на станок-треногу САГ-17.
  • АП-30 «Пламя-А». Авиационная модификация гранатомета, разработанная в 1980 году. Этот вариант отличается от базового наличием электроспуска, счётчика выстрелов, несколько уменьшенным шагом нарезов в канале ствола и большим темпом стрельбы. Соответственно, АП-30 пришлось оснастить более массивным радиатором охлаждения ствола. Данный вариант гранатомета обычно размещался в специальном подвесном контейнере.
  • АГ-17Д. Модификация, устанавливаемая на боевую машину поддержки пехоты «Терминатор»
  • АГ-17М. Морской вариант гранатомета, которая предназначена для установки на катерах, также используется на БМП-3.
  • КБА-117. Модификация гранатомета, разработанная украинскими конструкторами КБ «Артиллерийское вооружение». Он входит в состав боевых модулей бронетехники и бронекатеров.

Эксплуатация

Расчет АГС-17 состоит из двух человек, в расчет может входить и подносчик боеприпасов. Как правило, стрельба ведется в автоматическом режиме, хотя, можно вести и одиночный огонь. Наиболее эффективна стрельба короткими очередями (3-5 гранат).

В бою перемещение гранатомета производится вместе со станком, для этого можно использовать специальные ремни. Следует отметить, что весит это оружие немало – 18 кг, а вместе со станком – 52 кг. И это не считая боекомплекта гранатомета. Данный факт можно назвать главным недостатком гранатомета. В целом же, можно сказать, что АГС-17 — это надежное и эффективное оружие, достаточно простое в эксплуатации. Его разборка не требует дополнительных инструментов и может быть проведена в полевых условиях. Все вышеперечисленные качества были неоднократно проверены в ходе множества войн и конфликтов последних десятилетий. По большинству своих характеристики АГС-17 уверенно превосходит зарубежные аналоги.

Характеристики

Ниже указаны ТТХ АГС-17.

Калибр, мм30
Длина ствола, мм290
Общая длина, мм840
Общие вес, кг18
Вес со станком, кг52
Скорострельность, выстр./мин65
Радиус сплошного поражения, м7
Темп стрельбы, выстр./мин100
Начальная скорость гранаты, м/с120
Боевой расчёт, чел.2-3
Прицельная дальность, м1700

militaryarms.ru

Гранатомет "АГС-17 «Пламя»" (Россия (СССР))


АГС-17 «Пламя»
на станке

Автоматический станковый гранатомёт АГС-17 «Пламя» разработан в КБТМ им. Нудельмана и выпускается Вятско-Полянским машиностроительным заводом «Молот».

Он предназначен для поражения живой силы и огневых средств противника, находящихся вне укрытий и за естественными складками местности (овраги, лощины, обратные склоны высот) и т. п. В Российской Армии АГС-17 применяется не только со станка.

Существует авиационный (вертолётный) вариант с электроспуском, который отличается от пехотного ещё и массивным алюминиевым надульником для более эффективного охлаждения ствола при интенсивной стрельбе. С таким же надульником устанавливается АГС-17 в башенной установке на бронекатерах, но с обычным механическим спусковым устройством. Применяется АГС-17 в дистанционно управляемых установках, используемых при создании укрепрайонов. В последнее время появился ряд перспективных отечественных образцов бронетехники, где АГС-17 установлен на башне.

Во время боевых действий в Афганистане нередко АГСы приваривали к броне БТР или БМП, существенно повышая огневую мощь техники, что позволяло «доставать» противника в условиях, когда штатное вооружение оказывалось малоэффективным. Особенно выручал такой импровизированный комплекс в горах.


выстрел ВОГ-17
для гранатомета АГС-17

По сути, станковый гранатомёт АГС-17 «Пламя» является миниатюрным артиллерийским орудием и обслуживается расчётом из двух человек, один из которых непосредственно управляет огнём, а второй подносит боеприпасы, помогает транспортировать гранатомёт и перемещать его на поле боя при смене огневой позиции и т. д.

Для стрельбы из гранатомёта применяются 30-мм выстрелы ВОГ-17, ВОГ-17М и ВОГ-30. Выстрел представляет из себя унитарный патрон, состоящий из гранаты со взрывателем и гильзы с капсюлем-воспламенителем и пороховым зарядом.

Питание гранатомёта при стрельбе осуществляется из металлической ленты на 29 штук, уложенной в коробку, которая в боевом положении крепится с правой стороны гранатомёта. УСМ позволяет вести огонь, как одиночными выстрелами, так и очередями. Стрельба из гранатомёта может вестись как настильной, так и навесной траекториями. Опыт боевой эксплуатации АГС-17 показал, что наиболее эффективной является стрельба короткими очередями по 3-5 выстрелов. В этом случае опытный гранатомётчик в состоянии корректировать огонь по подрывам первых гранат и надёжно поражать цель, расходуя минимальное количество боеприпасов. Максимальная дальность стрельбы 1700 м.

Гранатомёт АГС-17 (автоматический гранатомёт) устанавливается на треножный станок САГ-17 (станок автоматического гранатомёта). Для стрельбы используется механический прицел, состоящий из целика и мушки, смонтированных на крышке приёмника, или призменный оптический прицел ПАГ-17 (прицел автоматического гранатомёта). Механический прицел используется при стрельбе прямой наводкой на дальности до 700 м. Оптический прицел является универсальным прицельным приспособлением и обеспечивает наведение гранатомёта при стрельбе прямой наводкой и с закрытых позиций. При известных размерах цели с помощью прицела можно определить расстояние до цели.

Работа автоматики гранатомёта основана на принципе использования энергии отката свободного затвора. При выстреле пороховые газы давят на дно гильзы и отбрасывают затвор в крайнее заднее положение. При этом происходит сжатие возвратных пружин, подача очередного патрона на линию досылания к входному окну гранатомета и отражение стреляной гильзы.

При накате затвора происходит досылание выстрела в патронник и взведение ударника.

К моменту прихода затвора в крайнее переднее положение происходит разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боёк накалывает капсюль-воспламенитель патрона. Происходит выстрел.


АГС-17
основные части и механизмы

Стандартная лента составлена из трёх отдельных кусков на 10 патронов каждый. Куски ленты соединяются друг с другом при помощи выстрелов и укладываются в коробку. Первое звено остаётся пустым, так как при заряжании гранатомёта происходит продвижение ленты на одно звено и первым выстрелом, досылаемым в патронник является граната из второго звена ленты. Снаряжение лент может производиться вручную или с помощью снаряжательной машинки. В полевых условиях снаряжательную машинку можно закреплять на упаковочном ящике. При необходимости машинку можно использовать для расснаряжения ленты.

Механизм подачи выстрела, расположенный под крышкой приёмника, приводится в действие затвором, на верхней плоскости которого имеется паз, заставляющий перемещаться рычаг подачи.

Гранатомет АГС-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.


АГС-17
хорошо видны органы управления

В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.

В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня, имеющий два положения – «АВТ.» (автоматический огонь) и «ОД.» (одиночный огонь).

На левой и правой щеках короба с внутренней стороны имеются две направляющие, по которым движется затвор: там же приклёпаны два копира – левый и правый, взаимодействуя с которыми рычаги передают движение снижателю (он же досылатель), находящемуся на затворе, который обеспечивает подачу патронов из ленты в патронник ствола.

Для крепления гранатомёта на станке на коробе имеются два фланца, а также кронштейн, расположенный в задней нижней части короба. Справа к коробу приклёпана скоба с защёлкой для крепления патронной коробки. На левой стороне короба имеется кронштейн для установки оптического прицела.

Прицел оснащён двумя светофильтрами – нейтральным для упрощения прицеливания в яркую солнечную погоду и оранжевый для повышения контрастности изображения в пасмурную погоду. Шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через 100 м цифрами от 1 до 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м. Влево и вправо от центрального прицельного знака находится шкала боковых поправок.

На корпусе оптического прицела установлены продольный и поперечный уровни для придания гранатомёту заданного угла возвышения и горизонтирования гранатомёта. Прицел оснащён мушкой и целиком, которые используются для грубого визирования гранатомёта на цель. Шкалы сетки прицела в тёмное время суток могут подсвечиваться. Для этого используется специальный патрон, присоединяемый к корпусу прицела. Элементы питания размещаются в футляре, закрепляемом на станке.

На верхней плоскости массивного затвора имеется криволинейный паз, в который входит ролик рычага подачи, гребень для приведения в действие механизма отражения гильзы и крюк для соединения затвора с механизмом перезарядки. В теле затвора имеются три продольных глухих отверстия. Два нижних предназначены для размещения возвратных пружин. Третье отверстие выполняет роль цилиндра гидравлического тормоза, который поглощает избыток энергии откатывающего затвора и притормаживает его при приходе в переднее положение.

В передней части затвора по вертикальным пазам перемещается снижатель, который при накате затвора извлекает выстрел из звена, снижает и досылает его в патронник.

На левой стороне затвора имеются два гнезда; в переднем расположен рычаг бойка на оси, служащий для передачи энергии ударника бойку, а в заднем – на фиксаторе разобщитель, предназначенный для взведения ударника и разобщения его с затвором при приходе последнего в переднее положение.

Ударно-спусковой механизм расположен на левой стороне короба и закреплён осью приёмника. Механизм через спусковую планку (тягу) соединён с гашеткой.

Механизм перезарядки расположен под крышкой короба и предназначен для заряжания и перезаряжания гранатомёта. Для заряжания необходимо отвести назад до упора рукоятку взведения, которая связана тросом с зацепом взведения затвора, и отпустить её.

Для стрельбы гранатомёт устанавливается на станок САГ-17, состоящий из двух основных частей – верхнего станка и нижнего станка.

На левой стороне остова нижнего станка имеется кронштейн для крепления футляра с батареями системы подсветки прицела.


АГС-17
югославского производства

Верхний станок соединён с нижним посредством вертлюга и ползуна. На верхнем станке расположены люльки верхняя и нижняя. Верхняя люлька, на цапфы которой устанавливается гранатомёт, может вращаться в вертикальной плоскости на оси, соединяющей верхнюю и нижнюю люльки. Фиксатор, расположенный на верхней люльке, служит для соединения люльки с серьгой гранатомёта. Нижняя люлька служит для обеспечения горизонтального наведения гранатомёта, а также для размещения механизма вертикального наведения и зажима сектора вертикального наведения.

Перед заряжанием, части и механизмы гранатомета занимают следующие положения: затвор – в крайнем переднем положении, ударник стоит на шептале, шептало заперто предохранителем, приёмник закрыт, обойма механизма перезарядки соединена с крюком затвора и находится в переднем положении.

Для заряжания гранатомета необходимо: отвести затвор за рукоятку до отказа и отпустить рукоятку. При отведении рукоятки назад обойма перемещает назад затвор, сжимая возвратные пружины. Рычаг подачи, взаимодействуя с криволинейным пазом затвора, осуществляет подачу первого патрона к входному окну короба.

После отпускания рукоятки затвор под действием пружин движется вперёд. При этом рычаги, взаимодействуя с копирами короба, поднимают, а затем опускают снижатель. Снижатель захватывает первый патрон за дно гильзы, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи в это время совершает холостой ход.

Калибр, мм30x29B
Длина, мм840
Длина ствола, мм305
Масса без ленты, кг 18
Масса  с лентой на станке, кг 44,5
Масса снаряженной ленты, кг14,5
Начальная скорость гранаты, м\с185
Темп стрельбы, выстр\мин350 - 400
Минимальная дальность
навесной стрельбы, м
1000
Наибольшая высота траектории, м905
Прицельная дальность, м1700
Емкость ленты, кол. гранат29

При движении затвора вперёд разобщитель подхватывает ударник и взводит его, сжимая пружину ударника. При приходе затвора в переднее положение левый копир разобщит ударник с затвором, после чего ударник, двигаясь назад под действием боевой пружины, встанет на шептало.

Для производства выстрела необходимо перевести предохранитель в положение «огонь» и нажать на гашетку.

При нажатии на гашетку спусковая планка переместится вперед и, действуя на флажок, повернёт шептало ударно-спускового механизма. Шептало выйдет из зацепления с боевым взводом ударника. Ударник, двигаясь назад под действием боевой пружины, ударит передним зубом по рычагу бойка. Рычаг бойка повернется на своей оси и своим вторым плечом ударит по бойку, который наколет капсюль. Произойдет выстрел.

Одновременно с началом движения гранаты по каналу ствола начинается откат затвора, сжатие возвратных пружин, поворот рычага подачи. Подаватель осуществляет подачу патрона к входному окну короба. В начале отката шток гидротормоза движется совместно с затвором. После того, как фланец штока упрется в затыльник, вступает в работу гидротормоз. Керосин, находящийся в цилиндре гидротормоза, вытесняется из передней части цилиндра в заднюю. Происходит торможение затвора.

При движении затвора назад снижатель под действием рычагов поднимается и освобождает верхнюю кромку закраины гильзы. Одновременно гильза упирается в передний скос неподвижного в этот момент отражателя, нижняя кромка шляпки, сцепленная с извлекателем боевой плиты, продолжает перемещаться назад; происходит наклон гильзы. При дальнейшем движении затвора его гребень поднимает заднее плечо отражателя и поворачивает его. Переднее плечо отражателя ударяет по наклонной гильзе и выбрасывает её за пределы короба. После отражения гильзы и окончания подачи патронной ленты оставшуюся энергию затвора поглощают гидротормоз и возвратные пружины.

При накате затвора, под действием возвратных пружин, затвор захватывает снижателем очередной выстрел, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи совершает холостой ход. В конце холостого хода подаватель заходит за очередной выстрел. Шток гидротормоза сначала движется вместе с затвором, а затем останавливается упорами, расположенными на коробе. Керосин, находящийся в задней части гидроцилиндра, вытесняется поршнем в переднюю часть. При накате разобщитель захватывает ударник за задний зуб и, сжимая боевую пружину, взводит его. При приходе затвора в переднее положение происходит разобщение ударника с затвором.

Ударник, двигаясь под действием боевой пружины назад, ударяет своим передним зубом по рычагу бойка. Рычаг, поворачиваясь на своей оси, вторым плечом наносит удар по бойку. Боёк разбивает капсюль-воспламенитель. Происходит выстрел. Далее цикл работы автоматически повторяется (при положении переводчика «АВТ»). Для того чтобы прекратить стрельбу, необходимо отпустить гашетку. При этом ударник встанет на шептало.

В целом конструкция гранатомёта обеспечивает надёжную работу оружия в любых условиях эксплуатации и до сих пор АГС-17 «Пламя» превосходит по большинству характеристик аналогичные зарубежные системы.

shooting-iron.ru

АГС-17 "Пламя" - Гранаты - к бою!

АГС-17 "Пламя" - российский автоматический станковый гранатомет, калибр 30 мм. Предназначен для поражения живой силы противника.
Разработан в КБ имени Нудельмана, выпускается на Вятско-Полянском машиностроительном заводе "Молот". Принят на вооружение в 1971 г.

Вес тела - 18 кг
Вес станка - 13 кг
Вес одного магазина (улитки) с лентой на 29 выстрелов - 15 кг
Вес оптического прицела ПАГ-17 - 1 кг
Радиус сплошного поражения - 6 м.
Расчет - 2 человека.
Может вести огонь как настильно, так и навесом. Дальность стрельбы настилом от 50 до 1750 м, дальность стрельбы навесом от 1000 до 1750 м.
Ранние типы гранатометов могли вести как одиночный, так и автоматический огонь, более поздние типы возможности вести одиночный огонь не имеют, но имеется возможность понижения темпа стрельбы с 350-400 выст/мин до 50-100 выс/мин.

Станок в сложенном положении

Тело АГСа

Улитка

Прицел в коробке

Устройство для зарядки ленты.

Устройство гранатомёта


Гранатомет АГ-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.

В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.

В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня.

На левой и правой щеках короба с внутренней стороны имеются две направляющие, по которым движется затвор: там же приклёпаны два копира – левый и правый, взаимодействуя с которыми рычаги передают движение снижателю (он же досылатель), находящемуся на затворе, который обеспечивает подачу патронов из ленты в патронник ствола.

Для крепления гранатомёта на станке на коробе имеются два фланца, а также кронштейн, расположенный в задней нижней части короба. Справа к коробу приклёпана скоба с защёлкой для крепления патронной коробки. На левой стороне короба имеется кронштейн для установки оптического прицела.

Прицел оснащён двумя светофильтрами – нейтральным для упрощения прицеливания в яркую солнечную погоду и оранжевый для повышения контрастности изображения в пасмурную погоду. Шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через 100 м цифрами от 1 до 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м. Влево и вправо от центрального прицельного знака находится шкала боковых поправок.

На корпусе оптического прицела установлены продольный и поперечный уровни для придания гранатомёту заданного угла возвышения и горизонтирования гранатомёта. Прицел оснащён мушкой и целиком, которые используются для грубого визирования гранатомёта на цель. Шкалы сетки прицела в тёмное время суток могут подсвечиваться. Для этого используется специальный патрон, присоединяемый к корпусу прицела. Элементы питания размещаются в футляре, закрепляемом на станке.

На верхней плоскости массивного затвора имеется криволинейный паз, в который входит ролик рычага подачи, гребень для приведения в действие механизма отражения гильзы и крюк для соединения затвора с механизмом перезарядки. В теле затвора имеются три продольных глухих отверстия. Два нижних предназначены для размещения возвратных пружин. Третье отверстие выполняет роль цилиндра гидравлического тормоза, который поглощает избыток энергии откатывающего затвора и притормаживает его при приходе в переднее положение.

В передней части затвора по вертикальным пазам перемещается снижатель, который при накате затвора извлекает выстрел из звена, снижает и досылает его в патронник.

На левой стороне затвора имеются два гнезда; в переднем расположен рычаг бойка на оси, служащий для передачи энергии ударника бойку, а в заднем – на фиксаторе разобщитель, предназначенный для взведения ударника и разобщения его с затвором при приходе последнего в переднее положение.

Ударно-спусковой механизм расположен на левой стороне короба и закреплён осью приёмника. Механизм через спусковую планку (тягу) соединён с гашеткой.

Механизм перезарядки расположен под крышкой короба и предназначен для заряжания и перезаряжания гранатомёта. Для заряжания необходимо отвести назад до упора рукоятку взведения, которая связана тросом с зацепом взведения затвора, и отпустить её.

Для стрельбы гранатомёт устанавливается на станок САГ-17, состоящий из двух основных частей – верхнего станка и нижнего станка.

На левой стороне остова нижнего станка имеется кронштейн для крепления футляра с батареями системы подсветки прицела.

Верхний станок соединён с нижним посредством вертлюга и ползуна. На верхнем станке расположены люльки верхняя и нижняя. Верхняя люлька, на цапфы которой устанавливается гранатомёт, может вращаться в вертикальной плоскости на оси, соединяющей верхнюю и нижнюю люльки. Фиксатор, расположенный на верхней люльке, служит для соединения люльки с серьгой гранатомёта. Нижняя люлька служит для обеспечения горизонтального наведения гранатомёта, а также для размещения механизма вертикального наведения и зажима сектора вертикального наведения.

Взаимодействие частей и механизмов гранатомёта

Положение частей гранатомёта перед заряжанием.

Перед заряжанием части и механизмы гранатомета занимают следующие положения: затвор – в крайнем переднем положении, ударник стоит на шептале, шептало заперто предохранителем, приёмник закрыт, обойма механизма перезарядки соединена с крюком затвора н находится в переднем положении.

Выстрел гранатомета представляет собой унитарный патрон и состоит из короткой цилиндрической стальной лакированной гильзы, имеющей проточку и выступ на корпусе, осколочной гранаты и помещенного в гильзу метательного заряда. Средством воспламенения служит закрытый капсюль типа "Жевело", аналогичный использующимся в хвостовых патронах минометов. Осколочная граната является основным и пока единственным типом боевого снаряда гранатомета АГС-17.

Существуют три модификации гранатометных выстрелов. Первоначальный, уже устаревший, тип ВОГ-17 с взрывателем мгновенного действия. Последующая модификация —ВОГ-17М с взрывателем мгновенного действия ВМГ-М, — отличается от предыдущего тем, что взрыватель снабжен устройством самоликвидации. Механизм самоликвидатора вводится в действие при выстреле, его пиротехнический замедлитель рассчитан на 25 секунд. Самоликвидатор не зависит от датчика цели взрывателя и обезвреживает гранату, если в течение заданного времени основной взрыватель по какой либо причине не сработал. Корпус гранат ВОГ-17 и ВОГ-17М стальной тонкостенный, внутрь корпуса вставлена спираль из насеченной проволоки прямоугольного сечения осколочная рубашка с полуготовыми осколками. ВОГ-30 вновь разработанный, усовершенствованный тип, имеющий более мощное осколочное действие за счет применения нового метода изготовления корпуса методом объемного холодного деформирования с образованием полуготовых осколков на его внутренней поверхности. Кроме того, в ВОГ-30 применена автономная герметизация метательного заряда в гильзе. Осколочная рубашка как отдельная деталь в ВОГ-30 отсутствует. Взрыватели всех типов гранат взводятся на расстоянии 10 - 60 метров от дульного среза гранатомета, чем обеспечивается дополнительная безопасность при стрельбе. Корпуса гранат ВОГ-17 и ВОГ-17М химически зачернены.

Масса выстрела —350 г (ВОГ-17),348 г(ВОГ-17М и ВОГ-30), масса гранаты —280 г(ВОГ-17),275 г(ВОГ-17М и ВОГ-30), масса ВВ —36 г(ВОГ-17),34 г(ВОГ-17М),40 г(ВОГ-30). Начальная скорость гранаты —185 м/с. Среднее максимальное давление газов — не более 123 МПа. Длина выстрела —132 мм, длина гильзы —28 мм, длина гранаты —113 мм. Диаметр фланца гильзы —31,9 мм,выступа —32,6 мм. Начальная скорость гранаты —185 м/с. Площадь поражения —70 кв. м(ВОГ-17М),110 кв. м(ВОГ-30).

Помимо боевых осколочных выстрелов, существуют и боеприпасы вспомогательного назначения. Для обучения действиям с оружием используются учебные выстрелы, не имеющие снаряжения.

Граната с гильзой в них дополнительно скреплены осевым винтом для предупреждения демонтажа патрона в результате многократных манипуляций в служебном обращении. В очко гранаты ввернута холостая втулка, повторяющая форму и размеры взрывателя. Для проведения учебных стрельб используются практические выстрелы, имеющие обозначение ВУС-17. От боевых они отличаются только тем, что вместо заряда ВВ гранаты снаряжены пиротехническим составом оранжевого дыма, обозначающим место падения гранаты. Граната не имеет осколочной рубашки, а стенки корпуса гранаты утолщены. Для отличия практических гранат от боевых, помимо надписи ВУС-17 (вместо ВОГ-17М) и отсутствия индекса ВВ, на корпуса ВУС-17 еще наносится красная кольцевая полоса. Гранаты выстрелов ВУС-17 бывают двух видов — с двумя симметричными отверстиями на корпусе между центрующими утолщениями, и без отверстий. Отверстия облегчают выход дыма и, кроме того, могут служить дополнительным отличительным признаком практического выстрела.

Гранатомет активно использовался во время Афганской войны, где, зачастую, ножки станка приваривались к броне БТРов и БМП. Также гранатомет активно использовался в боях на таджико-афганской границы, и в обоих Чеченский войнах.

За границу данный гранатомет не поставлялся.

Кроме пехотного варианта в 1980-м был разработан гранатомет для вооружения вертолетов АГ-17А, который размещается в ГУВ (гондола универсальная вертолетная) с боезопасом до 300 выстрелов, для боевых катеров (АГ-17М), гранатомет размещался в башенной установке.

В настоящее время для замены АГС-17 разработан более легкий АГС-30.

Использованы материалы сайтов
Army.lv

Стрелок

ВТР - Военная техника России

ru-granik.livejournal.com

на что способен гранатомет АГС-17

На днях кадры хроники впервые показали применение бойцами сирийской армии автоматического противопехотного гранатомета АГС-17. Этот 46-летний отечественный ветеран показал себя вполне эффективным оружием в современной войне, чем в первую очередь оказалась довольна сирийская пехота.


Прообраз автоматических гранатометов был создан в СССР накануне Второй мировой войны. Гранатомет разрабатывался в ОКБ-16 по идее и под руководством Я.Г. Таубина. Однако взгляды армейского командования на тактику пехоты того времени, а также высокая сложность и, соответственно, стоимость гранатомета привели к тому, что роль артиллерийского вооружения непосредственной поддержки пехоты тогда взяли на себя легкие минометы. Автоматический гранатомет так и остался опытным оружием и на вооружение принят не был.


Новый толчок к созданию этого вида оружия дала война во Вьетнаме


Идея совместить скорострельность пулемета и поражающее действие осколочных гранат, для выполнения специфических задач  противопартизанской войны, привели к созданию несколькими фирмами США ряда различных автоматических гранатометов.


Таким оружием, наряду с крупнокалиберными пулеметами, вооружались  патрульные катера речных флотилий и вертолеты. Однако американская пехота относилась к новому виду оружия с большим скепсисом.


В СССР к идее автоматических гранатометов вернулись в середине 1960-х, но уже исходя из опыта применения американских автоматических гранатометов во Вьетнаме. Советской разведке стало известно о начале в 1966 году работ по созданию по заказу морской пехоты США нового автоматического гранатомета Mk.19.


В 1967 г по личному указанию Д.Ф.Устинова в ОКБ-16 приступили к созданию автоматического гранатомета. Вскоре сотрудниками этого ОКБ А.Ф. Корняковыми В.Я. Неменовым был создан стреляющий макет автоматического гранатомета. Постепенно определились и с требованиями к гранатометному комплексу. После ряда доработок и проведения испытаний в 1971 году он был принят на вооружение и получил наименование «30-мм автоматический гранатомет на станке(АГС-17)».


Опытно-конструкторская работа, в которой разрабатывался гранатометный комплекс, имела шифр «Пламя». Здесь стоит отметить, что в ходе разработки нового оружия, его часто именуют именно по шифру ОКР. Часто это название, как имя собственное, неофициально используют и после принятия образца на вооружение. Так «Пламя» неофициально стало именем собственным для гранатомета АГС-17.


Гранатометный выстрел к АГС-17создавался в ГСКБ-47(сегодня АО «ГНПП «Базальт»). Он получил наименованиеВОГ-17 (выстрел осколочный гранатометный для АГС-17).

На Западе были немало удивлены, обнаружив, что в середине1970-х в мотострелковых батальонах Советской Армии появились гранатометные взвода вооруженные АГС-17.


В США в это время по заказу морской пехоты все ещё продолжали заниматься совершенствованием гранатомета Mk.19. Однако армия США (по нашей терминологии – сухопутные войска) к тому времени так и не определилась – нужен ли ей автоматический противопехотный гранатомет? Тем более что опытные 40-мм автоматические гранатометы Mk.19 mod.1 (1971 г) и Mk.19 mod.2 (1976 г) были еще очень далеки от совершенства и справедливо вызывали серьезные нарекания военных. Работоспособный автоматический гранатомет в США удалось создать только к началу 1980-х. В 1981 году на вооружение был принят Mk.19 mod.3.


Справедливости ради стоит отметить, что и в нашей армии гранатомет АГС-17 первоначально вызвал много вопросов, особенно в Сухопутных войсках. Именно поэтому для продвижения гранатомета его первоначально использовали даже как вооружение речных бронекатеров амурской флотилии. Однако постепенно войска освоили новое оружие и с успехом начали применять его.


АГС-17 предназначен для поражения живой силы и небронированных огневых средств, находящихся открыто и за различными укрытиями. Помимо пехотного варианта гранатомета на станке были разработаны варианты гранатомета для установки на вертолетах, бронекатерах, в дистанционно управляемых установках для создания огневых сооружений в укрепленных районах и на объектах бронетанковой техники.


Стрельба из гранатомета может вестись как по настильной, так и навесной траекториям. Максимальная дальность стрельбы 1730 м. Стрельба настильной траекторией обеспечивает наименьшее время полета гранаты к цели, а навесной траекторией – более крутые углы падения гранаты и лучшие условия для осколочного поражения, особенно в открытых окопах и за различными препятствиями.


Оптический прицел гранатомета ПАГ-17,обеспечивает стрельбу прямой и полупрямой наводкой или стрельбу с закрытых огневых позиций, как в артиллерии. Однако здесь стоит отметить, что для ведения стрельбы с закрытых огневых позиций требуется специальное обучение командиров и в настоящее время применяется очень редко.

Исходя из опыта эксплуатации, гранатомет был усовершенствован – была изменена конструкция ствола, разработан механический прицел. Однако основной модернизации за время службы были подвержены  гранатометные выстрелы.

Как уже упоминалось в 1971 г. одновременно с гранатометом АГС-17 на вооружение был принят осколочный выстрел ВОГ-17, но первый опыт эксплуатации показал необходимость совершенствования его взрывателя.

Вскоре взамен ВОГ-17на вооружение был принят модернизированный выстрел ВОГ-17М в котором используется взрыватель ВМГ-М ударного типа мгновенного. Взрыватель обеспечивает  подрыв гранаты при встрече практически с любой поверхностью.


Осколки при взрыве гранаты образуются за счет естественного дробления тонкостенного корпуса, внутри которого помещена осколочная рубашка в виде витой стальной пружины квадратного сечения с насечкой. При взрыве гранаты образуется значительное количество осколков обеспечивающих сплошное поражение незащищенной живой силы и небронированной техники в радиусе 7 метров.
Впоследствии были созданы более совершенные выстрелы ВОГ-30, ВОГ-30Д и ГПД-30. Новые конструктивные решения, технологии производства корпусов гранат и их снаряжения позволили увеличить дальность стрельбы и плотность осколочного действия.


В СССР производство гранатомета было освоено на машиностроительном заводе в г. Вятские Поляны. Лицензии на производство гранатометов были переданы Китаю и Югославии, а выстрелов к нему Болгарии и Югославии. Гранатомет состоял или состоит на вооружении около 20 стран мира.


Автоматический гранатомет АГС-17 показал себя эффективным оружием непосредственной огневой поддержки пехоты в различных войнах и вооруженных конфликтах. Пустынная и горно-пустынная местность Сирии с большими участками открытого пространства благоприятствует его эффективному применению для поражения живой силы и небронированной техники на максимальных дальностях стрельбы. Именно такие цели и являются основными для сирийских войск сегодня.


Одиночные цели типа пулемет или ПТРК поражаются стрельбой одного гранатомета одной двумя очередями. На всё необходимо не более минуты. Определяющим здесь является точное измерение дальности до цели и учет бокового ветра, а также знание и применение правил стрельбы.


При необходимости поражения групповой цели необходима одновременная стрельба нескольких автоматических гранатометов – отделения, а иногда и взвода. Практически одновременный разрыв нескольких десятков осколочных гранат на ограниченной площади обеспечивает эффективное решение огневой задачи.


Стрельба из гранатомета полупрямой наводкой, требует определенных умений и навыков от командиров огневых расчетов и наводчиков. В то же время стрельба прямой наводкой с помощью шкалы оптического прицела крайне проста, а наводка гранатомета интуитивно понятна.


Опыт прошедших войн показал целесообразность применения автоматических гранатометов совместно с пулеметами. Взаимно дополняя друг друга, они обеспечивают прикрытие огнём значительных участков местности и непрерывное огневое воздействие на противника. Именно такой  вариант вооружения иногда используется на некоторых отечественных бронеавтомобилях «Тигр».


Сегодня АГС-17 продолжает оставаться основным автоматическим гранатометом Российской армии.

tvzvezda.ru

Гранатомет АГС-17 «Пламя» - Россия - Гранатометы - Каталог статей

Гранатомет АГС-17 «Пламя»

Гранатомет АГС-17 на станке 6Т8

Вид на ствольную коробку и органы управления огнем гранатомета АГС-17.

АГС-17 югославского производства

Калибр, мм    30x29B
Длина, мм    840
Длина ствола, мм    305
Масса без ленты, кг    18
Масса  с лентой на станке, кг    44,5
Масса снаряженной ленты, кг    14,5
Начальная скорость гранаты, м\с    185
Темп стрельбы, выстр\мин    350 - 400
Минимальная дальность
навесной стрельбы, м    1000
Наибольшая высота траектории, м    905
Прицельная дальность, м    1700
Емкость ленты, кол. гранат    29

Автоматический станковый гранатомёт АГС-17 «Пламя» разработан в КБТМ им. Нудельмана и выпускается Вятско-Полянским машиностроительным заводом «Молот».Он предназначен для поражения живой силы и огневых средств противника, находящихся вне укрытий и за естественными складками местности (овраги, лощины, обратные склоны высот) и т. п. В Российской Армии АГС-17 применяется не только со станка.Существует авиационный (вертолётный) вариант с электроспуском, который отличается от пехотного ещё и массивным алюминиевым надульником для более эффективного охлаждения ствола при интенсивной стрельбе. С таким же надульником устанавливается АГС-17 в башенной установке на бронекатерах, но с обычным механическим спусковым устройством. Применяется АГС-17 в дистанционно управляемых установках, используемых при создании укрепрайонов. В последнее время появился ряд перспективных отечественных образцов бронетехники, где АГС-17 установлен на башне.Во время боевых действий в Афганистане нередко АГСы приваривали к броне БТР или БМП, существенно повышая огневую мощь техники, что позволяло «доставать» противника в условиях, когда штатное вооружение оказывалось малоэффективным. Особенно выручал такой импровизированный комплекс в горах.По сути, станковый гранатомёт АГС-17 «Пламя» является миниатюрным артиллерийским орудием и обслуживается расчётом из двух человек, один из которых непосредственно управляет огнём, а второй подносит боеприпасы, помогает транспортировать гранатомёт и перемещать его на поле боя при смене огневой позиции и т. д.Для стрельбы из гранатомёта применяются 30-мм выстрелы ВОГ-17, ВОГ-17М и ВОГ-30. Выстрел представляет из себя унитарный патрон, состоящий из гранаты со взрывателем и гильзы с капсюлем-воспламенителем и пороховым зарядом.

Питание гранатомёта при стрельбе осуществляется из металлической ленты на 29 штук, уложенной в коробку, которая в боевом положении крепится с правой стороны гранатомёта. УСМ позволяет вести огонь, как одиночными выстрелами, так и очередями. Стрельба из гранатомёта может вестись как настильной, так и навесной траекториями. Опыт боевой эксплуатации АГС-17 показал, что наиболее эффективной является стрельба короткими очередями по 3-5 выстрелов. В этом случае опытный гранатомётчик в состоянии корректировать огонь по подрывам первых гранат и надёжно поражать цель, расходуя минимальное количество боеприпасов. Максимальная дальность стрельбы 1700 м.
Гранатомёт АГС-17 (автоматический гранатомёт) устанавливается на треножный станок САГ-17 (станок автоматического гранатомёта). Для стрельбы используется механический прицел, состоящий из целика и мушки, смонтированных на крышке приёмника, или призменный оптический прицел ПАГ-17 (прицел автоматического гранатомёта). Механический прицел используется при стрельбе прямой наводкой на дальности до 700 м. Оптический прицел является универсальным прицельным приспособлением и обеспечивает наведение гранатомёта при стрельбе прямой наводкой и с закрытых позиций. При известных размерах цели с помощью прицела можно определить расстояние до цели.
Работа автоматики гранатомёта основана на принципе использования энергии отката свободного затвора. При выстреле пороховые газы давят на дно гильзы и отбрасывают затвор в крайнее заднее положение. При этом происходит сжатие возвратных пружин, подача очередного патрона на линию досылания к входному окну гранатомета и отражение стреляной гильзы.При накате затвора происходит досылание выстрела в патронник и взведение ударника.
К моменту прихода затвора в крайнее переднее положение происходит разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боёк накалывает капсюль-воспламенитель патрона. Происходит выстрел.Стандартная лента составлена из трёх отдельных кусков на 10 патронов каждый. Куски ленты соединяются друг с другом при помощи выстрелов и укладываются в коробку. Первое звено остаётся пустым, так как при заряжании гранатомёта происходит продвижение ленты на одно звено и первым выстрелом, досылаемым в патронник является граната из второго звена ленты. Снаряжение лент может производиться вручную или с помощью снаряжательной машинки. В полевых условиях снаряжательную машинку можно закреплять на упаковочном ящике. При необходимости машинку можно использовать для расснаряжения ленты.

Механизм подачи выстрела, расположенный под крышкой приёмника, приводится в действие затвором, на верхней плоскости которого имеется паз, заставляющий перемещаться рычаг подачи.
Гранатомет АГС-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня, имеющий два положения – «АВТ.» (автоматический огонь) и «ОД.» (одиночный огонь).
На левой и правой щеках короба с внутренней стороны имеются две направляющие, по которым движется затвор: там же приклёпаны два копира – левый и правый, взаимодействуя с которыми рычаги передают движение снижателю (он же досылатель), находящемуся на затворе, который обеспечивает подачу патронов из ленты в патронник ствола.Для крепления гранатомёта на станке на коробе имеются два фланца, а также кронштейн, расположенный в задней нижней части короба. Справа к коробу приклёпана скоба с защёлкой для крепления патронной коробки. На левой стороне короба имеется кронштейн для установки оптического прицела.
Прицел оснащён двумя светофильтрами – нейтральным для упрощения прицеливания в яркую солнечную погоду и оранжевый для повышения контрастности изображения в пасмурную погоду. Шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через 100 м цифрами от 1 до 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м. Влево и вправо от центрального прицельного знака находится шкала боковых поправок.

На корпусе оптического прицела установлены продольный и поперечный уровни для придания гранатомёту заданного угла возвышения и горизонтирования гранатомёта. Прицел оснащён мушкой и целиком, которые используются для грубого визирования гранатомёта на цель. Шкалы сетки прицела в тёмное время суток могут подсвечиваться. Для этого используется специальный патрон, присоединяемый к корпусу прицела. Элементы питания размещаются в футляре, закрепляемом на станке.На верхней плоскости массивного затвора имеется криволинейный паз, в который входит ролик рычага подачи, гребень для приведения в действие механизма отражения гильзы и крюк для соединения затвора с механизмом перезарядки. В теле затвора имеются три продольных глухих отверстия. Два нижних предназначены для размещения возвратных пружин. Третье отверстие выполняет роль цилиндра гидравлического тормоза, который поглощает избыток энергии откатывающего затвора и притормаживает его при приходе в переднее положение.В передней части затвора по вертикальным пазам перемещается снижатель, который при накате затвора извлекает выстрел из звена, снижает и досылает его в патронник.
На левой стороне затвора имеются два гнезда; в переднем расположен рычаг бойка на оси, служащий для передачи энергии ударника бойку, а в заднем – на фиксаторе разобщитель, предназначенный для взведения ударника и разобщения его с затвором при приходе последнего в переднее положение.
Ударно-спусковой механизм расположен на левой стороне короба и закреплён осью приёмника. Механизм через спусковую планку (тягу) соединён с гашеткой.Механизм перезарядки расположен под крышкой короба и предназначен для заряжания и перезаряжания гранатомёта. Для заряжания необходимо отвести назад до упора рукоятку взведения, которая связана тросом с зацепом взведения затвора, и отпустить её.Для стрельбы гранатомёт устанавливается на станок САГ-17, состоящий из двух основных частей – верхнего станка и нижнего станка.На левой стороне остова нижнего станка имеется кронштейн для крепления футляра с батареями системы подсветки прицела.Верхний станок соединён с нижним посредством вертлюга и ползуна. На верхнем станке расположены люльки верхняя и нижняя. Верхняя люлька, на цапфы которой устанавливается гранатомёт, может вращаться в вертикальной плоскости на оси, соединяющей верхнюю и нижнюю люльки. Фиксатор, расположенный на верхней люльке, служит для соединения люльки с серьгой гранатомёта. Нижняя люлька служит для обеспечения горизонтального наведения гранатомёта, а также для размещения механизма вертикального наведения и зажима сектора вертикального наведения.

Перед заряжанием, части и механизмы гранатомета занимают следующие положения: затвор – в крайнем переднем положении, ударник стоит на шептале, шептало заперто предохранителем, приёмник закрыт, обойма механизма перезарядки соединена с крюком затвора и находится в переднем положении.
Для заряжания гранатомета необходимо: отвести затвор за рукоятку до отказа и отпустить рукоятку. При отведении рукоятки назад обойма перемещает назад затвор, сжимая возвратные пружины. Рычаг подачи, взаимодействуя с криволинейным пазом затвора, осуществляет подачу первого патрона к входному окну короба.
После отпускания рукоятки затвор под действием пружин движется вперёд. При этом рычаги, взаимодействуя с копирами короба, поднимают, а затем опускают снижатель. Снижатель захватывает первый патрон за дно гильзы, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи в это время совершает холостой ход.При движении затвора вперёд разобщитель подхватывает ударник и взводит его, сжимая пружину ударника. При приходе затвора в переднее положение левый копир разобщит ударник с затвором, после чего ударник, двигаясь назад под действием боевой пружины, встанет на шептало.
Для производства выстрела необходимо перевести предохранитель в положение «огонь» и нажать на гашетку.При нажатии на гашетку спусковая планка переместится вперед и, действуя на флажок, повернёт шептало ударно-спускового механизма. Шептало выйдет из зацепления с боевым взводом ударника. Ударник, двигаясь назад под действием боевой пружины, ударит передним зубом по рычагу бойка. Рычаг бойка повернется на своей оси и своим вторым плечом ударит по бойку, который наколет капсюль. Произойдет выстрел.
Одновременно с началом движения гранаты по каналу ствола начинается откат затвора, сжатие возвратных пружин, поворот рычага подачи. Подаватель осуществляет подачу патрона к входному окну короба. В начале отката шток гидротормоза движется совместно с затвором. После того, как фланец штока упрется в затыльник, вступает в работу гидротормоз. Керосин, находящийся в цилиндре гидротормоза, вытесняется из передней части цилиндра в заднюю. Происходит торможение затвора.При движении затвора назад снижатель под действием рычагов поднимается и освобождает верхнюю кромку закраины гильзы. Одновременно гильза упирается в передний скос неподвижного в этот момент отражателя, нижняя кромка шляпки, сцепленная с извлекателем боевой плиты, продолжает перемещаться назад; происходит наклон гильзы. При дальнейшем движении затвора его гребень поднимает заднее плечо отражателя и поворачивает его. Переднее плечо отражателя ударяет по наклонной гильзе и выбрасывает её за пределы короба. После отражения гильзы и окончания подачи патронной ленты оставшуюся энергию затвора поглощают гидротормоз и возвратные пружины.При накате затвора, под действием возвратных пружин, затвор захватывает снижателем очередной выстрел, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи совершает холостой ход. В конце холостого хода подаватель заходит за очередной выстрел. Шток гидротормоза сначала движется вместе с затвором, а затем останавливается упорами, расположенными на коробе. Керосин, находящийся в задней части гидроцилиндра, вытесняется поршнем в переднюю часть. При накате разобщитель захватывает ударник за задний зуб и, сжимая боевую пружину, взводит его. При приходе затвора в переднее положение происходит разобщение ударника с затвором.Ударник, двигаясь под действием боевой пружины назад, ударяет своим передним зубом по рычагу бойка. Рычаг, поворачиваясь на своей оси, вторым плечом наносит удар по бойку. Боёк разбивает капсюль-воспламенитель. Происходит выстрел. Далее цикл работы автоматически повторяется (при положении переводчика «АВТ»). Для того чтобы прекратить стрельбу, необходимо отпустить гашетку. При этом ударник встанет на шептало.В целом конструкция гранатомёта обеспечивает надёжную работу оружия в любых условиях эксплуатации и до сих пор АГС-17 «Пламя» превосходит по большинству характеристик аналогичные зарубежные системы.

calibr.ucoz.ru

Легендарный АГС-17 «Пламя»: история создания, описание и характеристики

АГС-17 «Пламя» – это советский станковый автоматический гранатомет калибра 30 мм, основной задачей которого является поражение живой силы противника, находящейся как открыто, так и укрытой за складками местности или в простейших полевых укреплениях. Он был разработан в ОКБ-16 и принят на вооружение в далеком 1970 году. Эксплуатация гранатомета началась в 1971 году.

Станковый гранатомет АГС-17 – это мощное и эффективное противопехотное оружие, обладающее отличными тактико-техническими характеристиками. АГС-17 до сих пор находится на вооружении армии России, а также ВС бывших советских республик, Китая, Ирана, Индии, Финляндии, КНДР и других стран. Несмотря на появление более современных образов этого оружия (АГС-30 «Балкан», АГС-40), в настоящее время АГС-17 является основным автоматическим гранатометом российских вооруженных сил.

За свою долгую жизнь АГС-17 успел «понюхать пороху». Боевым крещением этого оружия стала война в Афганистане. Гранатомет показал высокую боевую эффективность в сложных условиях гор и сильно пересеченной местности. АГС-17 «пользовался успехом» не только у советских солдат, его «уважали» и моджахеды, с удовольствием используя трофейные образцы этого оружия. Советские бойцы нередко самостоятельно приваривали АГС-17 на броню боевых машин, что значительно повышало их огневую мощь. Нередко этот гранатомет был единственным средством «достать» противника, когда другие виды штатного вооружения оказывались неэффективными.

После Афгана АГС-17 «Пламя» участвовал в двух чеченских кампаниях и в других конфликтах на просторах бывшего СССР.

В настоящее время автоматический гранатомет АГС-17 широко применяется всеми сторонами гражданского конфликта в Сирии. Для повышения мобильности АГС-17 часто устанавливают на различные виды боевой техники. Причем не только на БМП, БРДМ или МТ-ЛБ, но и на обычные пикапы, джипы или самодельные бронеавтомобили.

Несомненными достоинствами АГС-17 является его надежность, простота и высокая универсальность – огонь можно вести не только со станка, но и устанавливать гранатомет на боевую технику, вертолеты, стрелять и по навесной, и по настильной траектории.

Серийное производство АГС-17 «Пламя» было налажено на Вятско-Полянском машзаводе «Молот». С момента принятия на вооружение было разработано несколько модификаций гранатомета. Кроме СССР, лицензионный выпуск АГС-17 был налажен в Китае и бывшей Югославии.

Советский Союз без преувеличения можно назвать родиной станковых автоматических гранатометов. Впервые идея объединить мощное поражающее действие осколочных боеприпасов со скорострельностью автоматического оружия пришла в голову талантливому советскому оружейнику Таубину еще в начале 30-х годов. Военным эта идея пришлась по душе – для конструктора было создано собственное КБ (в будущем ОКБ-16). Гранатомет Таубина (АГ-ТС) имел калибр 40 мм и работал по схеме отдачи свободного ствола. Были изготовлены опытные образцы оружия, проводились их испытания. Гранатомет даже успел принять участие в советско-финской войне, а в будущем его планировали устанавливать на бронеавтомобили, боевые самолеты, бронекатера…

Однако у нового вида вооружения появились весьма влиятельные противники, главным из которых был начальник Артуправления РККА Кулик, который и «зарезал» проект. Правда, следует отметить, что сделать это было не слишком сложно, так как гранатомет Таубина имел массу недостатков. В итоге вместо АГ-ТС на вооружение РККА был принят 50-мм миномет, а работы над автоматическим гранатометом были прекращены. Сам Таубин был арестован и расстрелян…

Долгое время разработкой подобного оружия в Советском Союзе вообще не занимались. Ситуация изменилась только в конце 60-х годов, после принятия на вооружение армией США автоматического гранатомета Мк.19. Это оружие хорошо показало себя во время вьетнамской войны, поэтому неудивительно, что советские военные пожелали получить его аналог. По личному распоряжению Устинова созданием подобного оружия занялись и у нас.

Разработка нового оружия была поручена все тому же таубинскому ОКБ-16, которым руководил ученик и последователь оружейника – Александр Нудельман. Реально работы над проектом начались в 1968 году, и уже через год был готов стреляющий макет гранатомета, а в 1970 году под обозначением АГС-17 его приняли на вооружение. В 1971 году это оружие начало поступать в подразделения советской армии. Также следует добавить, что еще в 1969 году началась разработка авиационного варианта гранатомета. Им планировали вооружать боевые вертолеты.

Разработкой выстрела к гранатомету занимались специалисты ГСКБ-47 (сегодня это знаменитый «Базальт»). Он получил обозначение ВОГ-17. Уже после принятия АГС-17 на вооружение к нему была разработана новая граната ВОГ-17М с ударным взрывателем мгновенного действия. Он обеспечивал детонацию боеприпаса при соприкосновении практически с любой поверхностью. Позже появились еще более совершенные ВОГ-30, ВОГ-30Д, ГПД-30.

Первые гранатометы имели ствол с алюминиевым радиатором, затем функции охлаждения стало выполнять его оребрение.

Западные разведывательные службы были сильно удивлены, обнаружив в конце 70-х годов в советской армии целые гранатометные взвода в составе мотострелковых батальонов, вооруженные АГС-17. Кстати, в США отношение военных к автоматическим гранатометам долгое время было весьма неоднозначным. Вплоть до начала 80-х годов американцы продолжали совершенствовать все тот же Мк. 19. Только в 1981 году на вооружение армии США был принят Мк. 19 mod.3, работа которого не вызывала нареканий.

Впервые в реальных боевых условиях автоматический гранатомет АГС-17 был применен во время китайско-вьетнамской войны 1979 года. Однако настоящим испытанием для него, конечно же, стал Афганистан. Можно без преувеличения сказать, что гранатомет блестяще прошел его.

Несмотря на свое название, гранатомет АГС-17 согласно советской классификации относился к малокалиберным автоматическим орудиям. Соответственно, его выстрел – это обычный артиллерийский патрон с гильзой и осколочно-фугасным снарядом. Обозначение оружия связано, скорее, с функциями, которые станковые гранатометы выполняют на поле боя. Основной тактической задачей подобного класса оружия является поддержка пехотных подразделений на поле боя.

По сути, АГС-17 – это небольшая пушка, которая обслуживается расчетом, состоящим из двух человек. Один из них ведет огонь, а второй боец подносит боеприпасы и помогает при смене огневой позиции.

Описание конструкции АГС-17 «Пламя»

Автоматика оружия работает за счет энергии отдачи свободного затвора. Давление пороховых газов на дно гильзы отводит затвор в заднее положение, экстрагирует стреляную гильзу, подает новый выстрел и сжимает возвратные пружины. Досылание гранаты в патронник происходит при накате затвора.

В состав конструкции гранатомета входят следующие элементы:

  • короб со стволом;
  • ударно-спусковой механизм;
  • приемник;
  • затвор;
  • перезаряжающий механизм;
  • возвратные пружины.

Короб служит для размещения основных частей и деталей гранатомета. В его переднюю часть вставляется нарезной ствол, а к задней части крепится затыльник. На его наружной стороне размещается гашетка спуска.

На внутренней стороне короба слева и справа расположены две направляющие, по которым движется массивный затвор. Он оснащен вертикальным досылателем и специальным гребнем, который извлекает использованную гильзу. Внутри затвора размещен гидравлический тормоз отката, увеличивающий цикл работы автоматики оружия, что повышает кучность и точность стрельбы АГС-17. Также в канале затвора расположены две возвратные пружины.

В крышке короба расположен механизм перезаряжания, который представляет собой обойму и тросик с Т-образной рукоятью. Она расположена над гашеткой и во время стрельбы остается неподвижной.

УСМ АГС-17 – куркового типа, он находится на левой стороне короба и соединен с гашеткой с помощью тяги. Гранатомет способен вести как автоматический, так и одиночный огонь. Есть предохранитель флажкового типа, запирающий шептало курка.

Для управления и удержания гранатомета во время стрельбы в его задней части расположены две откидные рукояти, между которыми расположена гашетка.

Разборка и сборка гранатомета не представляет большой сложности, и может быть произведена даже в полевых условиях.

Стрельба из АГС-17 ведется со станка САГ-17, который состоит из двух частей – верхнего и нижнего станка. Гранатомет крепится к станку с помощью кронштейна и двух фланцев.

Боепитание гранатомета ленточное, лента металлическая, звеньевая с открытым звеном. Емкость ленты – 30 выстрелов, а так как хвостовика она не имеет, то ее первое звено оставляется пустым. Снаряженная лента укладывается в специальный короб круглой формы. Механизм подачи ленты состоит из рычага с роликом и подпружиненного подавателя. Снаряжать ленту выстрелами можно как вручную, так и с помощью специального устройства.

Короб для лент имеет ручку для переноски, створку с зацепами и крышку, а также специальную шторку, которая прикрывает горловину.

Гранатомет АГС-17 оснащен оптическими и механическими прицельными приспособлениями. Они позволяют вести стрельбу как по настильной, так и по навесной траектории. Оптический прицел ПАГ-17 крепится на специальном кронштейне, который расположен на левой части ствольной коробки. Он оснащается двумя светофильтрами, которые упрощают прицеливание в яркую солнечную и пасмурную погоду.

Механический прицел гранатомета состоит из целика и мушки. Обычно он используется при ведении огня прямой наводкой на дистанциях до 700 метров. Оптический прицел универсален, его можно использовать и при ведении огня с закрытых позиций.

Боеприпасы АГС-17 и их особенности

В 1971 году вместе с гранатометом на вооружение был принят осколочный выстрел ВОГ-17. Однако практически сразу стало понятно, что его взрыватель требует доработки. Так появился выстрел ВОГ-17М с ударником мгновенного действия. Каждый выстрел состоит из гранаты с взрывателем, а также гильзы с капсюлем и пороховым метательным зарядом.

Тонкостенный корпус гранаты и специальная рубашка в виде стальной пружины с насечкой при взрыве дают большое количество осколков, гарантировано выводя из строя живую силу противника в радиусе семи метров.

Позже к АГС-17 были разработаны дополнительные выстрелы: ВОГ-30 и ГПД-30. Для подготовки гранатометных расчетов была разработана специальный учебный выстрел ВУС-17. Место падения этого боеприпаса легко определить по оранжевому дыму, который он выпускает.

С момента начала серийного производства АГС-17 был разработан целый ряд модификаций гранатомета:

  • АГС-17 «Пламя». Базовая версия гранатомета, стрельба из которой ведется со станка-треноги САГ-17;
  • АГ-17Д. Модификация гранатомета, специально разработанная для боевых машин поддержки пехоты «Терминатор»;
  • АП-30 «Пламя-А». Авиационный вариант гранатомета, принятый на вооружение в 1980 году. От базового он отличается счетчиком выстрелов, меньшим шагом нарезов в стволе и, что является основным, наличием электроспуска. Темп стрельбы у авиационной модификации выше, поэтому ствол АП-30 получил массивный радиатор охлаждения. Этот гранатомет обычно размещается в специальном контейнере;
  • АГ-17М. Модификация для боевых катеров, также его планировали использовать на БМП-3;
  • КБА-117. Украинская модификация гранатомета, созданная специалистами компании «Артиллерийское вооружение». Является элементом боевых модулей бронетехники.

Ниже представлены основные ТТХ АГС-17:

  • калибр, мм: 30;
  • масса без ленты и станка, кг: 18;
  • вес коробки с гранатами, кг: 14,5;
  • темп стрельбы: 50-100 или 350-400;
  • дальность прицельная, м: 1700;
  • расчет, чел.: 2;
  • емкость короба, патр.: 29.

warways.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
