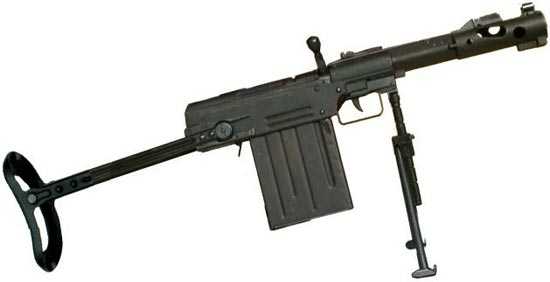

Гранатомет-карабин «Буря» / изделие «ДМ» (Россия / СССР)
 |
| Гранатомет-карабин «Буря» / изделие «ДМ» |
Гранатомет-пистолет «Дятел» / изделие «Д»
В 1970-х годах советскими конструкторами, используя опыт создания бесшумного гранатомета-пистолета «Дятел» (изделие «Д»), для вооружения подразделений специального назначения был разработан гранатомет-карабин «Буря» (изделие «ДМ»). Для обеспечения скрытности применения новое оружие также было сделано бесшумным и беспламенным.
Бесшумный стрелковый комплекс «Буря» (изделие «ДМ») предназначен для поражения живой силы, наземных объектов и легкобронированной техники противника, включая штабы и командные пункты, радарные установки, узлы коммуникаций, склады топлива и боеприпасов, ударные самолеты на аэродромах базирования, оперативно-тактические ракеты (среднего радиуса действия) с ядерными зарядами на борту.
9-мм специальный бесшумный патрон ПФАМ «Фаланга»
с бронебойной пулей
Сердцем комплекса «изделие ДМ» являются (используемые в гранатомете «Дятел») специальные патроны калибра 9 мм, обеспечивающие бесшумную и беспламенную стрельбу из оружия путем отсечки пороховых газов подвижным поршнем-толкателем внутри массивной стальной гильзы (длина гильзы составляет 93 мм, масса патрона — 130-150 грамм).
Патроны выпускались двух типов — патрон ПФАМ «Фаланга» с бронебойной пулей (калибр пули 9 мм, масса пули 28 грамм, начальная скорость около 260 м/с) и вышибной (холостой) патрон ПМАМ «Мундштук», обеспечивающий выталкивание гранаты из надульной насадки оружия.
Для поражения живой силы, в том числе находящейся за легкобронированной преградой, в изделие «ДМ» использовались специальные 9-мм патроны ПФАМ «Фаланга» с бронебойной пулей.
30-мм граната БМЯ-31 «Ящерица» (вверху)
9-мм вышибной патрон ПМАМ «Мундштук» (внизу) При необходимости поразить небронированную либо легкобронированную технику и объекты использовались фугасные либо зажигательные гранаты БМЯ-31 калибра 30 мм.
30-мм граната БМЯ-31 (Боевая Мина «Ящерица») имеет массу гранаты около 130 грамм, снаряжение — взрывчатое вещество или зажигательный состав, начальную скорость гранаты при использовании патрона ПМАМ порядка 110 м/с. Своего метательного заряда граната не имеет, зато в ее хвостовой части имеется стержень, который при выстреле взаимодействует с подвижным поршнем-толкателем вышибного патрона. Кроме боевых гранат выпускались также учебные гранаты с инертным наполнением.
Для 9 мм пули патрона ПФАМ заявлено пробитие 5 мм стали на дальности 100 метров, для гранаты БМЯ-31 – до 10 мм стали с надежным воспламенением горючего за преградой.
| Калибр, мм — патрон — граната | 9 30 |
| Длина, мм (приклад разложен / сложен) | 720 / 480 |
| Вес без патронов, кг | 3.5 |
| Начальная скорость, м/с — пули — гранаты | 260 110 |
| Эффективная дальность стрельбы, м — пули — гранаты | 200 300 |
Конструктивно бесшумный стрелковый комплекс «Буря» (изделие «ДМ») представляет собой карабин с ручным перезаряжанием при помощи продольно скользящего поворотного затвора и питанием патронами из отъемного коробчатого магазина.
Массивный магазин расположен вместо пистолетной рукоятки, что диктует несколько необычный хват при удержании оружия при стрельбе.
Для стрельбы гранатами в дульной части ствола имеется интегральный 30-мм стакан-мортирка, в которую перед выстрелом спереди вкладывается граната.
Сверху на ствольной коробке выполнен регулируемый открытый прицел для стрельбы пулей, а для стрельбы гранатой на левую сторону оружия устанавливается дополнительный прицел.
Изделие ДМ имеет складной вниз металлический приклад по типу советского автомата АКМС.
Для обеспечения точной стрельбы гранатомет «Буря» комплектуется съемной регулируемой по высоте двуногой сошкой.
Гранатомет-карабин «Буря» / изделие «ДМ»
при использовании
Гранатомет «Буря» (изделие «ДМ»), по сравнению со своим предшественником «Изделие Д», за счет использования магазинного питания патронами, обеспечивает большую практическую скорострельность. Также за счет использования складного металлического приклада вместо отъемной кобуры-приклада новое оружие получило несколько меньший вес в сборе и меньшее время перевода из походного в боевое положение.
Гранатомет «Буря» / изделие «ДМ» длительное время находился на вооружении подразделений армейского спецназа и специальных подразделений по борьбе с терроризмом ФСБ России, хотя ему на замену были выпущены усовершенствованный комплекс «Изделие ДМ» и бесшумные автоматно-гранатометные комплексы «Тишина» и «Канарейка».
weaponland.ru
Гранатомет-пистолет «Дятел» / изделие «Д» (Россия (СССР))
 |
| Гранатомет-пистолет «Дятел» / изделие «Д» в положении для стрельбы гранатой с установленой регулируемой сошкой и гранатометным прицелом |
В 1960-х годах советскими конструкторами было разработано уникальное оружие для вооружения подразделений специального назначения – гранатомет / пистолет «Дятел» (изделие «Д»). Для обеспечения скрытности применения оружие было сделано бесшумным и беспламенным.
Бесшумный стрелковый комплекс «Дятел» (изделие «Д») предназначен для поражения живой силы, наземных объектов и легкобронированной техники противника, включая штабы и командные пункты, радарные установки, узлы коммуникаций, склады топлива и боеприпасов, ударные самолеты на аэродромах базирования, оперативно-тактические ракеты (среднего радиуса действия) с ядерными зарядами на борту.
9-мм специальный бесшумный патрон ПФАМ «Фаланга»
с бронебойной пулей
Сердцем комплекса «Изделие Д» являются специальные патроны калибра 9 мм, обеспечивающие бесшумную и беспламенную стрельбу из оружия путем отсечки пороховых газов подвижным поршнем-толкателем внутри массивной стальной гильзы (длина гильзы составляет 93 мм, масса патрона — 130-150 грамм).
Патроны выпускались двух типов — патрон ПФАМ «Фаланга» с бронебойной пулей (калибр пули 9 мм, масса пули 28 грамм, начальная скорость около 260 м/с) и вышибной (холостой) патрон ПМАМ «Мундштук», обеспечивающий выталкивание гранаты из надульной насадки оружия.
Для поражения живой силы, в том числе находящейся за легкобронированной преградой, в изделие «Д» используются специальные 9-мм патроны ПФАМ «Фаланга» с бронебойной пулей.
30-мм граната БМЯ-31 «Ящерица» (вверху)
9-мм вышибной патрон ПМАМ «Мундштук» (внизу)
При необходимости поразить небронированную либо легкобронированную технику и объекты использовались фугасные либо зажигательные гранаты БМЯ-31 калибра 30 мм.
30-мм граната БМЯ-31 (Боевая мина «Ящерица») имеет массу гранаты около 130 грамм, снаряжение — взрывчатое вещество или зажигательный состав, начальная скорость гранаты при использовании патрона ПМАМ составляет порядка 110 м/с. Своего метательного заряда граната не имеет, зато в ее хвостовой части имеется стержень, который при выстреле взаимодействует с подвижным поршнем-толкателем вышибного патрона. Кроме боевых гранат выпускались также учебные гранаты с инертным наполнением.
Для 9 мм пули патрона ПФАМ заявлено пробитие 5 мм стали на дальности 100 метров, для гранаты БМЯ-31 – до 10 мм стали с надежным воспламенением горючего за преградой.
 |
| Гранатомет-пистолет «Дятел» / изделие «Д» без дульной насадки, кобуры-приклада и сошек |
Конструктивно бесшумный стрелковый комплекс «Дятел» (изделие «Д») представляет собой массивный однозарядный пистолет с ручным перезаряжанием при помощи продольно скользящего поворотного затвора.
| Калибр, мм — патрон — граната | 9 30 |
| Длина без насадки и приклада, мм | около 400 |
| Вес, кг — пистолет — пистолет, приклад, насадка, сошки | 2.8 4.5 |
| Начальная скорость, м/с — пули — гранаты | 260 110 |
| Эффективная дальность стрельбы, м — пули — гранаты | 200 300 |
Патроны вкладываются в ствольную коробку по одному.
Для стрельбы гранатами на ствол пистолета устанавливается надульная насадка с внутренним калибром 30 мм.
Сверху на ствольной коробке выполнен регулируемый открытый прицел для стрельбы пулей, а для стрельбы гранатой на левую сторону оружия устанавливается дополнительный прицел.
Для обеспечения точной стрельбы из весьма тяжелого оружия изделие «Д» комплектуется отъемной кобурой-прикладом и съемной регулируемой по высоте двуногой сошкой.
Гранатомет-пистолет «Дятел» / изделие «Д» длительное время находился на вооружении подразделений армейского спецназа и специальных подразделений по борьбе с терроризмом ФСБ России, хотя ему на замену были выпущены усовершенствованный комплекс «Изделие ДМ» и бесшумные автоматно-гранатометные комплексы «Тишина» и «Канарейка».
| Гранатомет-пистолет «Дятел» / изделие «Д» в комплекте с дульной насадкой и кобурой-прикладом |
shooting-iron.ru
Гранатомет Leuchtpistole / Kampfpistole / Sturmpistole (Германия)
В тридцатые годы ХХ столетия командование Вермахта, уделяя большое внимание многофункциональному использованию различных образцов оружия, поставило немецким конструкторам задачу создания мощного пехотного оружия ближнего боя. Германские оружейники, претворяя в жизнь эти требования, создали достаточно много интересных, а самое главное, перспективных образцов и даже комплексов «боеприпас-оружие» как новых, так и на базе существующих систем.
В ряду немецкого короткоствольного оружия периода Второй мировой войны отдельно стоят штурмовые и боевые пистолеты, созданные на базе 26-мм сигнальных пистолетов.
Среди подобного оружия отдельную нишу занимают стандартные ракетницы, приспособленные для отстрела эффективных ручных осколочных гранат, что позволяло значительно увеличить дальность их метания.
Leuchtpistole
Одним из первых специальных боевых пистолетов стал гранатометный комплекс, который состоял из 26-мм сигнального пистолета Leuchtpistole конструкции Вальтера обр. 1928 или обр. 1934 года и гранат: противопехотной осколочной 326 LP; противотанковых кумулятивных — 326 HL/LP и Н 26 LP; противопехотной осколочной 361 LP двух образцов.
Применялся гранатометный комплекс в основном в ближнем бою, когда стрельба из других видов оружия уже была связана с опасностью поражения своих солдат, а большая дальность еще не позволяла использовать ручные гранаты.
С учетом необходимости ведения прицельной стрельбы из этого гранатомета и для пистолета Leuchtpistole был разработан специальный приставной металлический плечевой упор со складными подушками затылка, что существенно повысило меткость оружия.
Помимо упора, который крепился к рамке пистолета зажимным устройством, на стволе монтировался складной прицел, рассчитанный на две дистанции стрельбы -100 и 200 м.
Общая длина пистолета с прикладом составляла 590 мм; масса обр. 1928 года (со стальными стволом и рамкой) — 2,5 кг, а масса модели 1934 года, изготовленных из алюминия — 1,9 кг.
Пистолетные осколочные гранаты использовались, как правило, при навесной стрельбе на дальности до 70 — 80 м для борьбы с живой силой противника в наступлении и обороне, подавления огневых точек в населенных пунктах, а также для проделывания проходов в проволочных заграждениях.
Wurfkorper 326 LP
26-мм противопехотная осколочная граната 326 LP (Wurfkorper 326 LP) состояла из собственно гранаты с четырьмя стабилизаторами и взрывателя ударного действия, собранных в патроне. Заряжание Leuchtpistole гранатой 326 LP не требовало дополнительных принадлежностей и производилось с казенной части, аналогично заряжанию сигнальными и осветительными патронами.
Граната 326 LP предназначалась для стрельбы на дистанции 150 — 250 м, но на больших расстояниях из-за ее высокого рассеивания стрельба становилась нецелесообразна. На дистанции 100 м стрельба велась настильным огнем, а начиная со 150 м гранатой 326 LP можно было накрыть цели, находящиеся за укрытием. Стрельба на дистанции менее 50 м категорически запрещалась, поскольку из-за большого (свыше 30 м) осколочного действия оружие становилось опасным для самого стрелка. Гранатометчикам рекомендовалось его использовать для стрельбы по окнам и бойницам при ведении боевых действий в населенных пунктах. При умелом обращении их можно было использовать в боях в лесу для стрельбы по замаскированным огневым точкам противника. При выстреле пороховые газы выбрасывали гранату из канала ствола. На расстоянии 10-12 м. от гранатометчика, после выпадения предохраняющего стержня, происходило взведение взрывателя. Из-за высокой начальной скорости на полете граната была не видна. Алюминиевая гильза экстрактировалась при перезаряжании.
Кроме того, на базе гранаты 326 LP были созданы ее модифицированные варианты — противотанковые кумулятивные гранаты: 326 H/LP с четырьмя хвостовыми стабилизаторами и граната Н 26 LP, в которой роль стабилизирующих плоскостей выполнял кольцевой стабилизатор. Обе кумулятивные гранаты пробивали броню толщиной до 50 мм.
Wurfkorper 361 LP
60-мм надкалиберная пистолетная граната с малым стержнем 361 LP (Wurfkorper 361 LP) состояла из осколочной наступательной гранаты дистанционного действия обр. 1939 года (которая получила в войсках неофициальное название «яйцо» из-за своей овальной формы) и запала. Вместо штатного терочного запала в нее ввинчивался специальный пластмассовый направляющий стержень с воспламеняющим механизмом с периодом горения 4,5 с. На верхнем конце трубки крепился подрывной капсюль-детонатор № 8, а в нижней части был смонтирован вышибной заряд из черного пороха. Граната 361 LP предназначалась для стрельбы на расстояние не более 70 — 80 м. Радиус поражения осколками составлял 20 м. Перед применением она требовала выполнения ряда приемов по приведению ее в боевую готовность.
Дело в том, что увеличенный заряд пистолетной гранаты 361 LP потребовал усилить алюминиевые стволы пистолетов образца 1934 года. Теперь перед заряжанием пистолетных гранат в казенную часть Leuchtpistole вставлялась специальная латунная гильза с большим отверстием на дне. После чего гранаты в сборе вставлялись в сигнальный пистолет с дульной части, при этом из стержня удалялась предохранительная чека. Только после этого взводился курок пистолета.
стрельба гранатой Wurfkorper 361 LP
Подобные манипуляции с заряжанием оружия гранатой 361 LP были, по сравнению с унитарным выстрелом 326 LP, достаточно трудоемки и опасны для гранатометчика, поскольку время на приведение оружия в боевую готовность значительно увеличивалось. Из-за загрязнения пороховым нагаром через каждые 100 выстрелов рекомендовалась чистка латунной гильзы. Особенностью гранаты 361 LP являлось то, что в полете она была видна.
По некоторым данным, всего было изготовлено 42 800 гранат 361 LP. В 1941 — 1942 годах они были направлены на войсковые испытания на Восточный фронт, а затем, с учетом опыта их боевого применения, гранаты были доработаны.
Модернизированный боеприпас получил название «пистолетная граната со стержнем нового образца 361 LP» (Wurfkorper 361 LP). Ее усовершенствованная хвостовая часть позволяла отказаться от специальной латунной гильзы, усложнявшей систему оружия. Теперь граната вставлялась непосредственно в ствол ракетницы. Кроме того, головную часть стержня нового образца упрочнили насаженной на нее металлической оболочкой. Предельная дальность стрельбы модернизированной гранатой 361 LP увеличилась с 70-80 до 100 м.
Kampfpistole
В 1942 году немецкие оружейники на основе сигнального пистолета Leuchtpistole конструкции Walther разработали специальный 26-мм боевой пистолет Kampfpistole. Иногда можно встретить обозначение Kampfpistole Z, так как такой пистолет имел сбоку тавро или нанесенную краской литеру «Z».
В отличие от своего гладкоствольного предшественника Kampfpistole имел пять нарезов в канале ствола и существенно лучшие боевые характеристики — точность, эффективность и дальность стрельбы.
Кроме того в конструкции Kampfpistole стали применять легкие металлы, что повлекло уменьшение веса оружия до 780 гр.
На левой стороне корпуса пистолета для прицельной стрельбы крепился новый градуированный прицел и спиртовой уровень.
Наметанный глаз сразу отличал боевой пистолет от сигнального: на левой стороне казенника Kampfpistole наносилась светящейся краской буква Z (Zug. нем. — нарез).
Sprenggranatpatrone-Z
Новое оружие стреляло калиберной гранатой с готовыми нарезами Sprenggranatpatrone-Z, предназначенной для борьбы с живой силой противника на дальности до 200 м. Радиус поражения осколками составлял 20 м. Граната, соединенная в одно целое с короткой алюминиевой гильзой (длиной 27 мм), представляла собой выстрел, не требующий никаких приемов по приведению оружия в боевую готовность. Благодаря винтообразным выступам, на корпусе гранаты, она получала при выстреле вращательное движение, что способствовало повышению меткости этого оружия. В алюминиевой гильзе помещался метательный заряд.
Следует отметить, что нарезы не допускали использовать ни осколочные пистолетные гранаты 326 LP и 361 LP, ни сигнальные и осветительные патроны.
Panzer-Wurfkorper 42 LP
Тем не менее, комплект используемых боеприпасов в боевом пистолеге Kampfpistole был расширен за счет принятия на вооружение новой 61-мм противотанковой над-калиберной кумулятивной гранаты образца 1942 года (Panzer-Wurfkorper 42 LP). Она пробивала, по советским данным, 50-мм броню, а немецким — 80-мм броню на дистанции до 75 м. Как бы то ни было, это позволяло обученным немецким гранатометчикам на равных бороться с советскими танками Т-34 на ближних дистанциях. Граната 42 LP состояла из корпуса и стержня, соединенных друг с другом чекой. Стержень имел нарезы, что позволило использовать этот боеприпас не только для стрельбы из сигнальных пистолетов Leuchtpistole, но и специальных боевых пистолетов Kampfpistole.
Заряжание сигнального пистолета Walther гранатой 42 LP не требовало никаких дополнительных принадлежностей — как и граната 361 LP, она также вставлялась с дульной части ствола. И также, в соответствии с немецкими наставлениями, из-за большой мощности гранаты стрельбу требовалось вести из пистолета только с присоединенным к нему плечевым упором и складным прицелом.
Высокая себестоимость Kampfpistole, в конструкции которого использовались дорогие легкие металлы, а также невозможность стрелять из них другими специальными и пиротехническими боеприпасами привели к тому, что фирмы Carl Walther и «ERMA», выпустив партию в 25 000 шт. прекратили производство боевых пистолетов Kampfpistole.
| Sturmpistole |
Однако сама идея не была забыта. Немецкие оружейники нашли выход из сложившейся ситуации в, казалось бы, на первый взгляд элементарно простом, но очень оригинальном конструктивном решении — тот же сигнальный пистолет Leuchtpistole оборудовался вкладным нарезным стволом-лейнером Einstecklauf, что позволяло вести стрельбу как гранатами с готовыми нарезами «Sprenggranatpatrone- Z» и 42 LP, так и (при снятом лейнере) осколочными гранатами 326 LP, а также сигнальными и осветительными патронами.
Sturmpistole при использовании
Новое оружие получило название — штурмовой пистолет Sturmpistole.
Для большей устойчивости во время стрельбы и повышения меткости боя к его рукоятке также как и в сигнальных Leuchtpistole и боевых Kampfpistole пистолетах крепился откидной плечевой упор, а на ствол одевалась насадка с прицелом, рассчитанная до 200 м.
Позднее он был модифицирован, и получил ствол длиной 180 мм. С новым стволом и установленным прикладом его длина составила 585 мм, а все — 2.45 кг.
В 1943- 1945 годах германская оружейная промышленность выпустила более 400 000 шт. вкладных стволов-лейнеров для переделки сигнальных пистолетов в штурмовые.
weaponland.ru
Гранатомет — лучше! » Военное обозрение
Предыдущая статья «Ренессанс пистолетов-пулеметов» вызвала довольно оживленную дискуссию, со всеми ее обычными принадлежностями: обвинениями автора, то есть меня, в дилетантстве, незнании азов и так далее. Многочисленные поклонники штурмовых винтовок привычно сыпали калибрами, кучностями и дальностями эффективной стрельбы, горячо выступали за оружие, которое бьет на 200, 300, 400 метров, и на основании этого аргумента считают применение пистолетов-пулеметов бредом. Однако чем больше было комментариев такого рода, тем сильнее создавалось ощущение, что высказавшиеся многочисленные специалисты, все, словно на подбор, с военным образованием и огромным боевым опытом, просто не имеют четкого представления, как именно и на какой дистанции идет бой.
Узнать, как дело обстоит на самом деле, оказалось не столь сложно. Прогресс техники теперь позволяет взглянуть на бой от первого лица. Несколько лет назад вошло в весьма широкую практику устанавливать на шлемах солдат камеры, которые снимают все происходящее. Первыми это стали делать американцы в Афганистане и Ираке, и можно найти видеозаписи (их обычно титруют combat footage), скажем, 2007 года. Камеры тогда были не столь хороши, но все же уже давали картину боя. Нынешние нашлемные камеры, применяемые теперь многими армиями, делают видео высокой четкости, с полным ощущением личного присутствия на месте событий при просмотре.
Говорит и показывает американский морпех
Говорят американские морпехи в стычке, как правило, что-нибудь непечатное, вперемежку с командами и короткими репликами, но вот то, что показывают нашлемные камеры во время огневого контакта, это действительно реально интересно. Наблюдения можно сделать такие.
Во-первых, практически все бои, в которых американцы применяли свои штурмовые винтовки, были ближними, на расстоянии 20-30 метров. Хотя камеры несколько смазывают расстояние и глазомером его определить трудно, тем не менее, некоторые ориентиры, такие как дома, дувалы, автомобили, деревья, кусты, позволяют оценить расстояние даже на записи невысокого качества. Второй способ — сравнить видимое расстояние перемещения оператора камеры (можно даже подсчитать шаги, они слышны характерным тяжелым буханьем), с другим видимым расстоянием. Например, на одной из записей бой в поселке. Американцы сидят за невысоким, по грудь, дувалом и стреляют в сторону дома напротив них. Солнце было против камеры, потому ориентиры смазаны. Однако когда оператор обошел обороняемый ими дом с дувалом, чтобы сменить позицию, и бросил взгляд на место, куда они стреляли, то стало хорошо видно, что бой велся через дорогу. Потом оператор перебежал ее, сделав 18 шагов, что дает примерно 10-12 метров.
Во-вторых, почти на всех записях огневого контакта противников не видно, даже при том, что они находятся очень близко. Из многих записей только на двух можно было разглядеть противника: неясный черный силуэт. Первая запись такого рода, взятая с камеры убитого американского солдата. Патруль из трех человек был внезапно атакован талибами, американцы попытались спрятаться в какой-то яме (пренебрежение американцев к полевой фортификации иной раз просто поражает). Они отстреливались, но на записи не видно, в кого. Наконец, один из американцев упал убитый. Оператор обернулся на выстрел, произведенный сбоку, и в камеру попал противник, до него было всего несколько метров. У оператора в руках была штурмовая винтовка, но он бросил ее и выстрелил во врага из дробовика. После этого он пытался убежать, но его ранили, а потом громкий шлепок и камера повалилась набок. Вторая запись, американский патруль прочесывает плантации деревьев между рисовыми чеками (это провинции Лагман — главный рисопроизводящий регион Афганистана) и попадает под обстрел талибов. Некоторое время американцы мечутся туда-сюда по посадке, но в какой-то момент оператор видит в просвет между деревьями черную фигуру и стреляет в нее из своей штурмовой винтовки. Расстояние до противника — метров 15 или около того. В остальных случаях противника на записях боев не видно.
В этом моменте стало понятно и очевидно, что широко распространенное представление о бое, как о стрельбе на 200-300 метров, порождено фильмами о войне (в которых ради пущей кинематографической ясности все прекрасно видно, и герои легко попадают в цель), а также стрельбищами. Одно накладывается на другое, на киношные впечатления накладывается стрельба в армии из АК по ростовой мишени на стрельбище, и все — человеку уже трудно втолковать, что настоящая война гораздо скучнее любого кино, а противник — не мишень, ему тоже жить охота, он прячется, маскируется и старается не отсвечивать. В реальном бою действуют совсем иные факторы, чем на стрельбище. Человеческая фигура уже становится плохо различимой на дистанции более чем 100 метров, даже если человек идет во весь рост. Но если противник надевает камуфляж, прячется и укрывается, то его очень трудно рассмотреть даже вблизи. На одном из видео, где запечатлены кадры боя американского патруля за мостик через арык, талибы засели в кустах метрах в 20 от этого мостика (оператор потом бросал в них ручную гранату), но на камере были видны только вспышки их выстрелов, тут же скрытые поднявшимся облаком пыли и дыма. Если стрелку не виден противник, то все разговоры о превосходной кучности его штурмовой винтовки на дальности в 300 метров становятся для него пустым звуком.
На этом интересные наблюдения из записей боев с нашлемных камер вовсе не исчерпываются. Еще более интересно, какое оружие и как используется в огневом контакте.
В-третьих, продолжая рассмотрение записей боев, нетрудно увидеть, что в ближнем бою огонь из штурмовых винтовок ведется, как правило, неприцельный, подавляющий противника. Зачастую, американцы, усевшись за дувалом, поднимают свою штурмовую винтовку над головой и дают одну или две очереди наугад. У кого есть подствольные гранатометы, явно предпочитают пользоваться ими. В том бою за мостик через арык оператор просто прислонил свою штурмовую винтовку к парапету и взялся за гранатомет М320, который у него был отдельно от винтовки.
В-четвертых, неожиданно широкое применение получил ручной пулемет, который участвует в бою гораздо активнее, чем любые штурмовые винтовки. Скажем, в упомянутой выше перестрелке с талибами, которая велась через дорогу, оператор был пулеметчиком с пулеметом Mk48, и за короткий огневой контакт, всего около 20 минут, израсходовал четыре подсумка, то есть 400 патронов. Если в подразделении есть пулемет, то ему отводится основная роль в поражении противника и в ближнем бою, и в дальнем. Если бой ведется на дистанции более чем 100-150 метров, то огонь ведется из пулеметов и из снайперских винтовок, стрелки со штурмовыми винтовками только ведут наблюдение или просто отдыхают в укрытии.
Общий вывод из рассмотрения видеозаписей боев (а это, что нужно особенно подчеркнуть, объективный источник) таков: штурмовая винтовка не показывает в реальном бою приписываемых ей чудодейственных свойств. Она используется в самом ближнем бою и главным образом для ведения неприцельного, подавляющего огня. Если в подразделении есть ручные пулеметы или подствольные гранатометы, то на них ложится основная задача по поражению противника, а штурмовая винтовка становится не более чем оружием личной самообороны. Отсюда следует и другой вывод: что все затраты и усилия, потраченные на достижение кучности и дальности стрельбы для штурмовых винтовок (в том числе и АК со всеми их разновидностями), были в значительной степени израсходованы зря. Очень значительные ресурсы, пущенные на изготовление штурмовых винтовок, используются крайне нерационально, и то лишь потому, что не было большой войны, не допускающей подобной роскоши. Так что штурмовые винтовки могут быть безболезненно заменены современными пистолетами-пулеметами, при том условии, конечно, что в подразделении будет достаточное количество ручных пулеметов и подствольных гранатометов.
Пистолет-пулемет плюс подствольный гранатомет
Вот, кстати, о подствольном гранатомете. О том, что бойцы его любят и стараются почаще использовать, есть и отечественный опыт. Очень широко его использовали во время войны в Чечне, где местами до 90% стрелков имели ГП-25. Оно и понятно, «подствольник» открывал немало возможностей: поражение скопления противника на 100-150 метрах за пределами броска гранаты, стрельба из укрытия по-минометному, «обработка» окон и помещений в зданиях, автомобилей, разминирование, беспокоящий огонь и даже поражение внезапно появившегося вблизи противника, когда нет времени целиться. Бывалые бойцы рекомендуют стрелять из ГП-25 вдвоем: один заряжает, другой стреляет, рекомендуют нажимать на спуск гранатомета правой рукой, упирая в плечо рукоять автомата, а также вести огонь по-минометному, упирая приклад в землю. Хорошая штука, в общем. Правда, его следовало бы назвать подствольным минометом, поскольку он как раз занял нишу легкого пехотного 50-мм миномета времен Второй мировой войны, но это уже дело вкуса.
Другое дело, и гораздо более серьезное, состоит в том, что сочетание автомата и ГП-25 далеко от идеала. Получилась, хоть и привычная, но аляповатая конструкция, перечеркнувшая всю выстраданную Михаилом Калашниковым эргономику АК. Оружие получилось весьма тяжелым (АК-74М с патронами — 3,9 кг, ГП-25 с гранатой -1,7 кг, всего 5,6 кг), перевешивающим вперед, с неудобным расположением курка гранатомета, который надо нажимать левой рукой, неудобным прицелом и заряжанием гранатомета (автомат перед заряжанием гранатомета надо поставить стволом вверх и упереть, чтобы было удобно «утопить» гранату в подствольнике). Только очень хорошие тактические возможности ГП-25 и его более поздних изводов заставляют бойцов терпеть все эти неудобства и придумывать хитрости для их обхода.
В ходе обсуждения пистолетно-пулеметного ренессанса в одном из немногих разумных возражений встал вопрос и о подствольном гранатомете. Мол, его нельзя совместить с пистолетом-пулеметом. В принципе, можно было бы пойти по американскому пути, когда у них М320 часто имеет собственный приклад и используется отдельно от штурмовой винтовки. Но в бою использовать два отдельных вида оружия не слишком удобно: теряется время, чтобы отложить одно оружие, взять другое, а это может стоить жизни. В горячке боя отложенное в сторону оружие можно забыть или потерять. Так что совмещение подствольного гранатомета и автомата оправданно. Нечто подобное можно сделать и с пистолетом-пулеметом.
Подойдут для такого совмещения не все образцы. Те из них, у которых магазин находится перед защитной скобой, придется исключить, поскольку к ним действительно ГП не подвесишь никак. Скажем, ПП «Кедр» для этой цели совсем не годится. Но вот ПП-2000, у которого магазин находится в рукоятке, открывает неожиданные перспективы не только для установки ГП на пистолет-пулемет, но и более глубокой их интеграции. Собственно, коль скоро подствольный гранатомет столь широко и охотно применяется в ближнем бою, то имеет смысл устанавливать его на всех пистолетах-пулеметах. Это резко повысит огневую мощь не только отдельно взятого бойца, но и всего подразделения. Залп целого взвода из таких подствольников будет вполне сопоставим с минометным обстрелом. У него есть еще некоторые преимущества, о которых будет сказано ниже. Также можно интегрировать и прицельные приспособления.
Если ставить ГП на всех пистолетах-пулеметах, предполагая постоянное и регулярное его употребление, то целесообразнее делать его несъемным. Тогда можно интегрировать спусковой механизм ГП со спусковым механизмом пистолета-пулемета, и несколько выиграть в весе, отказавшись от отдельной рукоятки гранатомета. Итак, как это примерно можно сделать? У ПП-2000 имеется массивная пластмассовая спусковая скоба, используемая как рукоятка управления огнем, внутри которой проходит металлический штифт. На него иногда крепят лазерный целеуказатель. От обреза ствола до середины рукоятки управления огнем примерно 100 мм, а до курка 170 мм. Вот в это место как раз и просится подствольный гранатомет. У ГП-30, более современного аналога ГП-25, общая длина 280 мм, из них длина ствола 205 мм. Из длины рукоятки и корпуса спускового механизма гранатомета можно выиграть не менее чем 40 мм, интегрировав его в спусковой механизм пистолета-пулемета. Проще это сделать по двухкурковой схеме, но можно объединить спуск патрона и гранаты на одном курке.
Что получается в итоге? Пистолет-пулемет на основе ПП-2000, снабженный гранатометом, получается длиной 470 мм со сложенным прикладом (против 350 мм в изначальной версии), и весом примерно в 2,6 кг без патронов и гранаты (3,3 кг с патронами и гранатой). Получая дополнительные и очень ощутимые тактические возможности, такое оружие сохраняет свою компактность (705 мм с разложенным прикладом против 940 мм АК-74М с разложенным прикладом), имеет на 40% меньший вес, чем АК-74М с ГП (а этот сэкономленный вес в свою очередь соответствует 9 гранатам ВОГ-25), становится куда более удобным в использовании за счет интеграции прицелов и спускового механизма. У изначального ПП-2000 основной вес находится в задней части оружия, что ведет к сильному подкидыванию ствола при стрельбе. Добавление гранатомета будет уравновешивать оружие, что самым позитивным образом скажется на его меткости и кучности.
Граната против бронежилета
Такое оружие гораздо лучше подходит для современного боя и для вооружения им каждого бойца, включая и тех, у кого есть коллективное вооружение (хотя для снайперов и пулеметчиков, возможно, будет целесообразнее использовать исходный вариант без гранатомета). Для поражения противника в отдалении будет использоваться граната ВОГ-25 или ее аналоги, которая для этого годится лучше, чем пуля. Гораздо больше вероятность зацепить гранатой или осколками противника, плохо видимого, спрятавшегося в укрытие, закрытого кустами, травой и прочей растительностью, даже если стрельба ведется наугад, на звук или на вспышку. Если такое оружие будет у всех бойцов, то можно «обрабатывать» цели залпами. Надеюсь, адепты штурмовых винтовок не станут спорить с тем, что граната лучше будет, чем пуля многократно расхваленного промежуточного патрона.
Гранатомет, кстати, позволяет разрешить проблему бронежилетов у противника. Они действительно получили распространение даже в небогатых армиях. Только адепты штурмовых винтовок почему-то полагают, что личное стрелковое оружие должно обязательно пробивать вражеские бронежилет и каску, и обязательно с 200-300 метров. Тут, мол, лучше штурмовой винтовки ничего нет. На мой же взгляд, наличие «броников» не является неразрешимой проблемой. Во-первых, потому что большинство употребляемых в армии типов бронежилетов не относится к наиболее защищенным типам. Это и понятно, поскольку тяжелый бронежилет имеет большой вес и крайне неудобен в носке. К тому же, они очень часто оставляют открытыми шею и бедра, весьма уязвимые части тела, через которые проходят крупные кровеносные сосуды. Проникающее пулевое ранение шеи или верхней части бедра будет или смертельным из-за кровопотери, или раненому потребуется срочная хирургическая помощь и долгое лечение. Поразить же эти части тела можно и из пистолета-пулемета, особенно в ближнем бою.
Во-вторых, граната — лучше. Даже если броник и каска удержали осколки, то вот ударная волна и контузия от нее никуда не деваются. При залповом обстреле гранатами все равно осколки найдут уязвимые места, ту же самую шею или бедра. В-третьих, если противник в бронежилете появился вблизи — бей гранатой прямой наводкой! Энергетический эффект будет куда значительнее, чем от пули 5,56 мм. На 50 метрах пуля имеет кинетическую энергию примерно 1,5 кДж, тогда как один удар гранаты дает 0,4 кДж, а взрыв 48 граммов взрывчатки в гранате добавляет еще 196,8 кДж. Также, не стоит забывать хороших старых идей. В самом первом советском «подствольнике», ОКГ-40 «Искра», созданном в 1966 году, но не пошедшем в серию, была осколочно-кумулятивная граната, по некоторым данным пробивавшая до 40 мм брони под прямым углом. Не столь трудно создать аналогичную гранату для современных подствольных гранатометов, тем более, что она может найти применение в поражении целей за препятствиями.
В общем, сочетание пистолета-пулемета с подствольным гранатометом, что потребует некоторых изменений в конструкции, даст очень хороший результат: мощное, легкое и компактное оружие, годящееся для самого широкого спектра типовых боестолкновений, сочетаемое в структуре вооружения подразделения с коллективным вооружением, к тому же гораздо более приемлемое для военного хозяйства, особенно в случае большой войны, чем штурмовая винтовка с ее промежуточным патроном.
topwar.ru
Гранатомет Leuchtpistole / Kampfpistole / Sturmpistole (Германия)
В тридцатые годы ХХ столетия командование Вермахта, уделяя большое внимание многофункциональному использованию различных образцов оружия, поставило немецким конструкторам задачу создания мощного пехотного оружия ближнего боя. Германские оружейники, претворяя в жизнь эти требования, создали достаточно много интересных, а самое главное, перспективных образцов и даже комплексов «боеприпас-оружие» как новых, так и на базе существующих систем.
В ряду немецкого короткоствольного оружия периода Второй мировой войны отдельно стоят штурмовые и боевые пистолеты, созданные на базе 26-мм сигнальных пистолетов.
Среди подобного оружия отдельную нишу занимают стандартные ракетницы, приспособленные для отстрела эффективных ручных осколочных гранат, что позволяло значительно увеличить дальность их метания.
Leuchtpistole
Одним из первых специальных боевых пистолетов стал гранатометный комплекс, который состоял из 26-мм сигнального пистолета Leuchtpistole конструкции Вальтера обр. 1928 или обр. 1934 года и гранат: противопехотной осколочной 326 LP; противотанковых кумулятивных — 326 HL/LP и Н 26 LP; противопехотной осколочной 361 LP двух образцов.
Применялся гранатометный комплекс в основном в ближнем бою, когда стрельба из других видов оружия уже была связана с опасностью поражения своих солдат, а большая дальность еще не позволяла использовать ручные гранаты.
С учетом необходимости ведения прицельной стрельбы из этого гранатомета и для пистолета Leuchtpistole был разработан специальный приставной металлический плечевой упор со складными подушками затылка, что существенно повысило меткость оружия.
Помимо упора, который крепился к рамке пистолета зажимным устройством, на стволе монтировался складной прицел, рассчитанный на две дистанции стрельбы -100 и 200 м.
Общая длина пистолета с прикладом составляла 590 мм; масса обр. 1928 года (со стальными стволом и рамкой) — 2,5 кг, а масса модели 1934 года, изготовленных из алюминия — 1,9 кг.
Пистолетные осколочные гранаты использовались, как правило, при навесной стрельбе на дальности до 70 — 80 м для борьбы с живой силой противника в наступлении и обороне, подавления огневых точек в населенных пунктах, а также для проделывания проходов в проволочных заграждениях.
Wurfkorper 326 LP
26-мм противопехотная осколочная граната 326 LP (Wurfkorper 326 LP) состояла из собственно гранаты с четырьмя стабилизаторами и взрывателя ударного действия, собранных в патроне. Заряжание Leuchtpistole гранатой 326 LP не требовало дополнительных принадлежностей и производилось с казенной части, аналогично заряжанию сигнальными и осветительными патронами.
Граната 326 LP предназначалась для стрельбы на дистанции 150 — 250 м, но на больших расстояниях из-за ее высокого рассеивания стрельба становилась нецелесообразна. На дистанции 100 м стрельба велась настильным огнем, а начиная со 150 м гранатой 326 LP можно было накрыть цели, находящиеся за укрытием. Стрельба на дистанции менее 50 м категорически запрещалась, поскольку из-за большого (свыше 30 м) осколочного действия оружие становилось опасным для самого стрелка. Гранатометчикам рекомендовалось его использовать для стрельбы по окнам и бойницам при ведении боевых действий в населенных пунктах. При умелом обращении их можно было использовать в боях в лесу для стрельбы по замаскированным огневым точкам противника. При выстреле пороховые газы выбрасывали гранату из канала ствола. На расстоянии 10-12 м. от гранатометчика, после выпадения предохраняющего стержня, происходило взведение взрывателя. Из-за высокой начальной скорости на полете граната была не видна. Алюминиевая гильза экстрактировалась при перезаряжании.
Кроме того, на базе гранаты 326 LP были созданы ее модифицированные варианты — противотанковые кумулятивные гранаты: 326 H/LP с четырьмя хвостовыми стабилизаторами и граната Н 26 LP, в которой роль стабилизирующих плоскостей выполнял кольцевой стабилизатор. Обе кумулятивные гранаты пробивали броню толщиной до 50 мм.
Wurfkorper 361 LP
60-мм надкалиберная пистолетная граната с малым стержнем 361 LP (Wurfkorper 361 LP) состояла из осколочной наступательной гранаты дистанционного действия обр. 1939 года (которая получила в войсках неофициальное название «яйцо» из-за своей овальной формы) и запала. Вместо штатного терочного запала в нее ввинчивался специальный пластмассовый направляющий стержень с воспламеняющим механизмом с периодом горения 4,5 с. На верхнем конце трубки крепился подрывной капсюль-детонатор № 8, а в нижней части был смонтирован вышибной заряд из черного пороха. Граната 361 LP предназначалась для стрельбы на расстояние не более 70 — 80 м. Радиус поражения осколками составлял 20 м. Перед применением она требовала выполнения ряда приемов по приведению ее в боевую готовность.
Дело в том, что увеличенный заряд пистолетной гранаты 361 LP потребовал усилить алюминиевые стволы пистолетов образца 1934 года. Теперь перед заряжанием пистолетных гранат в казенную часть Leuchtpistole вставлялась специальная латунная гильза с большим отверстием на дне. После чего гранаты в сборе вставлялись в сигнальный пистолет с дульной части, при этом из стержня удалялась предохранительная чека. Только после этого взводился курок пистолета.
стрельба гранатой Wurfkorper 361 LP
Подобные манипуляции с заряжанием оружия гранатой 361 LP были, по сравнению с унитарным выстрелом 326 LP, достаточно трудоемки и опасны для гранатометчика, поскольку время на приведение оружия в боевую готовность значительно увеличивалось. Из-за загрязнения пороховым нагаром через каждые 100 выстрелов рекомендовалась чистка латунной гильзы. Особенностью гранаты 361 LP являлось то, что в полете она была видна.
По некоторым данным, всего было изготовлено 42 800 гранат 361 LP. В 1941 — 1942 годах они были направлены на войсковые испытания на Восточный фронт, а затем, с учетом опыта их боевого применения, гранаты были доработаны.
Модернизированный боеприпас получил название «пистолетная граната со стержнем нового образца 361 LP» (Wurfkorper 361 LP). Ее усовершенствованная хвостовая часть позволяла отказаться от специальной латунной гильзы, усложнявшей систему оружия. Теперь граната вставлялась непосредственно в ствол ракетницы. Кроме того, головную часть стержня нового образца упрочнили насаженной на нее металлической оболочкой. Предельная дальность стрельбы модернизированной гранатой 361 LP увеличилась с 70-80 до 100 м.
Kampfpistole
В 1942 году немецкие оружейники на основе сигнального пистолета Leuchtpistole конструкции Walther разработали специальный 26-мм боевой пистолет Kampfpistole. Иногда можно встретить обозначение Kampfpistole Z, так как такой пистолет имел сбоку тавро или нанесенную краской литеру «Z».
В отличие от своего гладкоствольного предшественника Kampfpistole имел пять нарезов в канале ствола и существенно лучшие боевые характеристики — точность, эффективность и дальность стрельбы.
Кроме того в конструкции Kampfpistole стали применять легкие металлы, что повлекло уменьшение веса оружия до 780 гр.
На левой стороне корпуса пистолета для прицельной стрельбы крепился новый градуированный прицел и спиртовой уровень.
Наметанный глаз сразу отличал боевой пистолет от сигнального: на левой стороне казенника Kampfpistole наносилась светящейся краской буква Z (Zug. нем. — нарез).
Sprenggranatpatrone-Z
Новое оружие стреляло калиберной гранатой с готовыми нарезами Sprenggranatpatrone-Z, предназначенной для борьбы с живой силой противника на дальности до 200 м. Радиус поражения осколками составлял 20 м. Граната, соединенная в одно целое с короткой алюминиевой гильзой (длиной 27 мм), представляла собой выстрел, не требующий никаких приемов по приведению оружия в боевую готовность. Благодаря винтообразным выступам, на корпусе гранаты, она получала при выстреле вращательное движение, что способствовало повышению меткости этого оружия. В алюминиевой гильзе помещался метательный заряд.
Следует отметить, что нарезы не допускали использовать ни осколочные пистолетные гранаты 326 LP и 361 LP, ни сигнальные и осветительные патроны.
Panzer-Wurfkorper 42 LP
Тем не менее, комплект используемых боеприпасов в боевом пистолеге Kampfpistole был расширен за счет принятия на вооружение новой 61-мм противотанковой над-калиберной кумулятивной гранаты образца 1942 года (Panzer-Wurfkorper 42 LP). Она пробивала, по советским данным, 50-мм броню, а немецким — 80-мм броню на дистанции до 75 м. Как бы то ни было, это позволяло обученным немецким гранатометчикам на равных бороться с советскими танками Т-34 на ближних дистанциях. Граната 42 LP состояла из корпуса и стержня, соединенных друг с другом чекой. Стержень имел нарезы, что позволило использовать этот боеприпас не только для стрельбы из сигнальных пистолетов Leuchtpistole, но и специальных боевых пистолетов Kampfpistole.
Заряжание сигнального пистолета Walther гранатой 42 LP не требовало никаких дополнительных принадлежностей — как и граната 361 LP, она также вставлялась с дульной части ствола. И также, в соответствии с немецкими наставлениями, из-за большой мощности гранаты стрельбу требовалось вести из пистолета только с присоединенным к нему плечевым упором и складным прицелом.
Высокая себестоимость Kampfpistole, в конструкции которого использовались дорогие легкие металлы, а также невозможность стрелять из них другими специальными и пиротехническими боеприпасами привели к тому, что фирмы Carl Walther и «ERMA», выпустив партию в 25 000 шт. прекратили производство боевых пистолетов Kampfpistole.

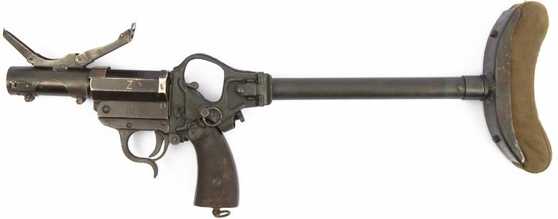

| Sturmpistole |
Однако сама идея не была забыта. Немецкие оружейники нашли выход из сложившейся ситуации в, казалось бы, на первый взгляд элементарно простом, но очень оригинальном конструктивном решении — тот же сигнальный пистолет Leuchtpistole оборудовался вкладным нарезным стволом-лейнером Einstecklauf, что позволяло вести стрельбу как гранатами с готовыми нарезами «Sprenggranatpatrone- Z» и 42 LP, так и (при снятом лейнере) осколочными гранатами 326 LP, а также сигнальными и осветительными патронами.

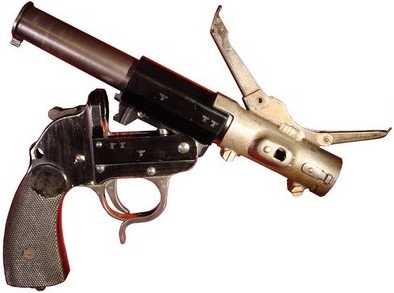

Sturmpistole при использовании
Новое оружие получило название — штурмовой пистолет Sturmpistole.
Для большей устойчивости во время стрельбы и повышения меткости боя к его рукоятке также как и в сигнальных Leuchtpistole и боевых Kampfpistole пистолетах крепился откидной плечевой упор, а на ствол одевалась насадка с прицелом, рассчитанная до 200 м.
Позднее он был модифицирован, и получил ствол длиной 180 мм. С новым стволом и установленным прикладом его длина составила 585 мм, а все — 2.45 кг.
В 1943- 1945 годах германская оружейная промышленность выпустила более 400 000 шт. вкладных стволов-лейнеров для переделки сигнальных пистолетов в штурмовые.
shooting-iron.ru
Бесшумный гранатомет / пистолет «Изделие Д»
Бесшумный гранатомет / пистолет «Изделие Д»
Калибр: 9 мм / 30 мм
Тип: однозарядный дульно-зарядный гранатомет с возможностью стрельбы пулевым патроном
Длина: около 400 мм без дульной насадки и кобуры-приклада
Вес: около 2.8 кг сам «пистолет», 4.5 кг в комплекте с кобурой-прикладом, дульной насадкой для стрельбы гранатой и сошкой
Эффективная дальность стрельбы: до 200 м пулей, до 300 м гранатой
Бесшумный гранатомет / пистолет «Изделие Д» («Дятел») является уникальным оружием, разработанным в 1960х годах в СССР специально для вооружения подразделений армейского спецназа. Основными задачам и Спецназа на случай перерастания холодной войны в полномасштабный военный конфликт в Европе были превентивные удары по ключевым структурам сил НАТО, включая штабы и командные пункты, радарные установки, узлы коммуникаций, склады топлива и боеприпасов, ударные самолеты на аэродромах базирования и, что особенно важно,оперативно-тактические ракеты (среднего радиуса действия) с ядерными зарядами на борту. Для поражения таких целей и был разработан бесшумный стрелковый комплекс «Изделие Д», позволявший поражать как не бронированную технику и хранилища при помощи фугасных либо зажигательных гранат калибра 30мм, так и личный состав противника(например, охрану подлежащих уничтожению объектов) при помощи специальных бронебойных пуль калибра 9мм. Для обеспечения скрытности применения оружия оно было сделано бесшумным и беспламенным.
В настоящее время специальный комплекс «Изделие Д» все еще имеется на вооружении подразделений армейского спецназа и специальных подразделений по борьбе с терроризмом ФСБ России, хотя ему на замену были выпущены усовершенствованный комплекс «Изделие ДМ» и бесшумные автоматно-гранатометные комплексы «Тишина» и «Канарейка».
Сердцем комплекса «Изделие Д» являются специальные патроны калибра 9мм, обеспечивающие бесшумность и беспламенность стрельбы путем отсечки пороховых газов подвижным поршнем-толкателем внутри массивной стальной гильзы. Длина гильзы составляет 93мм, масса патрона — 130-150 грамм. Патроны для Изделия Д выпускались двух типов — патрон ПФАМ «Фаланга» с бронебойной пулей (калибр пули 9мм, масса пули 28 грамм, начальная скорость около 260 мс) и вышибной (холостой) патрон ПМАМ «Мундштук», обеспечивающий выталкивание гранаты из надульной насадки оружия. 30мм граната имеет обозначение БМЯ-31 (Боевая мина «Ящерица»). Масса гранаты около 130 грамм, снаряжение — взрывчатое вещество или зажигательный состав (выпускались также учебные гранаты с инертным наполнением), начальная скорость гранаты при использовании патрона ПМАМ — порядка 110 м/с. Своего метательного заряда граната не имеет, в ее хвостовой части имеется стержень, при выстреле взаимодействующий с подвижным поршнем-толкателем вышибного патрона. Для 9мм пули патрона ПФАМ заявлено пробитие 5мм стали на дальности 100 метров, для гранаты БМЯ-31 заявлено пробитие до 10мм стали с надежным воспламенением горючего за преградой.
Само оружие «Изделие Д» представляет собой массивный однозарядный пистолет с ручным перезаряжанием при помощи продольно скользящего поворотного затвора. Патроны вкладываются в ствольную коробку по одному. Для стрельбы гранатами на ствол пистолета устанавливается надульная насадка с внутренним калибром 30мм. Для обеспечения точной стрельбы из весьма тяжелого оружия изделие Д комплектуется отъемной кобурой-прикладом и съемной регулируемой по высоте двуногой сошкой. Сверху на ствольной коробке выполнен регулируемый открытый прицел для стрельбы пулей, для стрельбы гранатой на левую сторону оружия устанавливается дополнительный прицел.
warweapons.ru
Германия — Всё о Второй мировой
Гранатомет GzB-39
С 1942 г. устаревшие противотанковые ружья PzB-39 переделывались в гранатометы GrB-39 путем уменьшения длины ствола с размещением на его дульной части мортирки для стрельбы кумулятивной бронебойной гранатой. Прицельное приспособление состояло из переднего визира-сетки и заднего визира-целика. Гранатомет оснащался складывающейся в походном положении сошкой и поворачивающимся вниз-вперед металлическим прикладом. Для переноски гранатомета служила ручка, расположенная сверху передней части ствольной коробки. В качестве заряда для метания гранат использовался специальный холостой патрон (Treibpatrone 318), позволявший применять несколько разновидностей гранат. Всего было переделано 28 тысяч единиц. ТТХ гранатомета: калибр мортирки – 30 мм; масса мортирки – 0,8 кг; масса гранатомета – 10,5 кг; длина ствола — 590 мм; длина мортирки – 130 мм; длина гранатомета – 1230 мм; прицельная дальность — 150 м; начальная скорость гранаты – 65 м/с; бронепробиваемость – 80 мм на дистанции 150 м; скорострельность – 5-8 выстрелов в минуту.
30-мм ружейный гранатомет Gewehrgranatgerät /Schiessbecher
Карабин Mauser K-98k с ружейным гранатометом
В 1940 году на вооружение Вермахта был принят 30-мм ружейный гранатомет «Gewehrgranatgerät» (мортирка для винтовочных гранат) также называемый «Schiessbecher». Он применялся для борьбы с бронемашинами и танками. Стрельба из гранатомета велась осколочными и бронебойными (кумулятивными) ружейными гранатами, часто применялась агитационная граната. Конструктивно гранатомет представлял собой обычную мортирку, прикрепляемую на дульную часть ствола карабина «98k» и способную выстреливать гранаты. Для превращения винтовки в гранатомет, солдат должен был лишь примкнуть на срез ствола мортирку. Прицельное устройство гранатомета устанавливалось с помощью хомута слева от стандартного прицела винтовки. Мортирка, прицел и гранаты в футлярах переносятся в специальных сумках. Гранатомет мог также устанавливаться на штурмовые винтовки Gewehr-43, StG-44 и на десантную винтовку FG-42. Гранатомет выпускался до мая 1944 г. Всего было выпущено 1,5 млн. единиц. ТТХ гранатомета: калибр мортирки — 30 мм; длина мортирки — 250 мм; масса мортирки – 0,8 кг; масса прицела – 0,4 кг; прицельная дальность стрельбы — 250 м; бронепробиваемость – 40 — 80 мм в зависимости от применяемой гранаты.
Гранатомет Leuchtpistole с плечевым упором
Leuchtpistole с гранатой
Для создания мощного пехотного оружия ближнего боя Германией было разработано ряд гранатометных комплексов на базе 26-мм сигнальных пистолетов (ракетниц). Первый гранатомет был создан в 1942 г. из сигнального пистолета «Leuchtpistole» обр. 1928 или обр. 1934 года и гранат: противопехотной осколочной 326-LP; противотанковых кумулятивных – 326- HL/LP и Н-26LP; противопехотной осколочной 361-LP двух образцов. Для ведения прицельной стрельбы из этого гранатомета был разработан металлический плечевой упор со складными подушками затылка, который крепился к рамке пистолета зажимным устройством. На стволе монтировался складной прицел. Заряжание гранатой не требовало дополнительных принадлежностей и производилось с казенной части, аналогично заряжанию сигнальными и осветительными патронами. Пистолетные осколочные гранаты использовались, как правило, при навесной стрельбе на дальности до 70 — 80 м для борьбы с живой силой противника в наступлении и обороне, подавления огневых точек в населенных пунктах, а также для проделывания проходов в проволочных заграждениях. ТТХ гранатомета: длина с прикладом — 590 мм, без приклада – 254 мм; длина ствола – 98 мм; масса обр. 1928 года (со стальными стволом и рамкой) — 2,5 кг, а масса модели 1934 года, изготовленной из алюминия — 1,9 кг; прицельная дальность – 200 м;
Kampfpistole со сложенным плечевым упором
Kampfpistole с гранатой без плечевого упора
В 1942 г. на основе сигнального пистолета Leuchtpistole был разработан специальный 26-мм боевой пистолет Kampfpistole (Z). В отличие от своего гладкоствольного предшественника Kampfpistole имел пять нарезов в канале ствола и существенно лучшие боевые характеристики — точность, эффективность и дальность стрельбы. Кроме того, в конструкции были применены легкие металлы. На левой стороне корпуса пистолета для прицельной стрельбы крепился новый градуированный прицел и спиртовой уровень наклона. Оружие стреляло только калиберной и надкалиберной гранатами, которые вставлялись с дульной части ствола. Гранатомет комплектовался плечевым упором. Всего было выпущено 25 тысяч единиц. ТТХ гранатомета: масса – 780 г; прицельная дальность – 200 м; бронепробиваемость – 80 мм на дистанции 75 м.
Гранатомет Sturmpistole со вставным стволом и прицельми приспособлениями
Для использования сигнального пистолета, как по прямому назначению, так и для отстрела гранат, для ракетницы «Leuchtpistole» был изготовлен вкладной нарезной ствол-лейнер «Einstecklauf». Новое оружие получило название — штурмовой пистолет Sturmpistole. Для большей устойчивости во время стрельбы и повышения меткости боя к его рукоятке крепился откидной плечевой упор, а на ствол одевалась насадка с прицелом, рассчитанная до 200 м. Всего было выпущено 400 тысяч вставок ствола. ТТХ гранатомета: калибр 26 мм; масса – 2,4 кг; длина с разложенным прикладом – 585 мм; длина ствола – 180 мм.
Основные модификации гранатомета Panzerfaust
Серийное производство ручного противотанкового гранатомета одноразового использования под названием «Фаустпатрон» (Faustpatrone) или «Панцерфауст» (Panzerfaust) было начато летом 1943 года. Практически все модели «Фаустпатрон» имели одинаковую конструкцию — состояли из ствола и надкалиберной гранаты. Ствол представлял гладкостенную цельнотянутую трубу на наружной поверхности которой при помощи сварки крепился ударный механизм. Внутри ствола находился пороховой метательный заряд. «Фаустпатрон» являлся легким динамореактивным (без отдачи при выстреле) оружием. Он был ориентирован на боевое применение не специально обученными расчетами, а обычными пехотинцами. Для освоения бойцом оружия было достаточно пятиминутного инструктажа. При запуске гранаты, позади стреляющего образовывалась реактивная струя до 10 м. Всего за годы войны промышленность Германии изготовила 8,2 млн. гранатометов всех модификаций.
Тип Панцерфауста | 30m (малый) | 30m | 60m | 100m | 150m |
| Общий вес, кг. | 2,7-3,2 | 6,9 | 8,5 | 9,4 | 6,5 |
| Длина, мм. | 985 | 1045 | — | — | — |
| Калибр гранаты, мм. | 100 | 149 | 149 | 149 | 106 |
| Эффективная дальность стрельбы, м | 30 | 30 | 60 | 100 | 150 |
| Скорость полета гранаты, м/сек. | 28 | 45 | 45 | 60 | 85 |
| Бронепробиваемость, мм. | 140 | 200 | 200 | 200 | 280-320 |
Ручной противотанковый гранатомет RPzB-43 «Ofenrohr»
В 1943 г. на основе американских 60-мм противотанковых ракетных систем M-1 Bazooka появился 88-мм немецкий многозарядный аналог, получивший название RPzB-43 (Raketenpanzerbüchse-43) «Ofenrohr». Система стреляла реактивными снарядами кумулятивного действия. Она состояла из открытой с обоих концов гладкостенной трубы с тремя направляющими, импульсного генератора с электропроводкой и штепсельной коробкой, а также ударно-спускового механизма и прицела. Обслуживалось оружие расчетом из двух человек — наводчиком и заряжающим. Для защиты стрелка от топливного выхлопа применялась огнеупорная накидка и противогаз без фильтра.
Стрелок в боевом снаряжении с гранатометом RPzB-43
Наводка выполнялась через прицельное устройство, состоящее из двух металлических крюков. Труба на заднем конце имела кольцо, предохраняющее канал от загрязнения и повреждений, а также облегчающее вкладывание гранаты в канал трубы. На трубе имелся также плечевой упор с наплечником, две рукоятки для удерживания ружья при наводке, две антабки с ремнём для переноски гранатомета и пружинную защёлку для удержания мины в заряженном гранатомете. Для использования гранатомета ночью позади танка запускали осветительную ракету, чтобы его силуэт был хорошо различим стрелком. RPzB-43 был выпущен в ограниченном количестве. ТТХ гранатомета: калибр – 88 мм; длина трубы – 1640 мм; масса трубы – 9,3 кг; масса с гранатой – 13 кг; дальность стрельбы – 150 м; бронепробиваемость – 150 мм; скорострельность – 10 выстрелов в минуту; начальная скорость – 105 м/с.

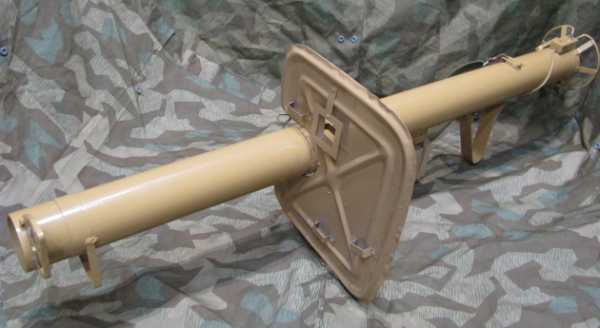

Противотанковый гранатомет RPzB-54
В 1944 г. появилась модификация RPzB-43, снабженная защитным щитком размером 360х470 мм с маленьким слюдяным окошком. Эта модификация получила название RPzB-54 (Panzerschreck). Гранатометами вооружались в первую очередь противотанковые роты мотострелковых полков танковых дивизий из расчета 36 ружей на роту. Всего было выпущено 289,1 тысячи единиц. ТТХ гранатомета: калибр – 88 мм; длина – 1640 мм; масса – 9,5 кг; масса гранаты – 2,2 кг; прицельная дальность – 150 м; скорострельность – 10 выстрелов в минуту; начальная скорость — 115 м/с; бронепробиваемость с дистанции 100 м – 210 мм.
Противотанковый гранатомет RPzB-54/1
В 1945 г. стала выпускаться модель RPzB-54/1. В отличие от предшественника она имела более короткую направляющую трубу, меньший вес, новую систему зажигания и прицел. Направляющая труба могла выдержать до 200 выстрелов. Всего было выпущено 25.7 тысяч единиц. ТТХ гранатомета: длина трубы – 1350 мм; масса – 9,5 кг; расчет 2 человека. Известна зенитная модификация гранатомета под обозначением «Fliegerschreck», граната для которой оснащалась специальной боеголовкой. Однако до конца войны было выпущено лишь 500 противовоздушных зенитных комплексов.
Станковый гранатомет Puppchen на колесном ходу
Станковый гранатомет Puppchen на лыжах
Станковый гранатомет Puppchen в боевом положении
В 1944 г. на вооружение немецкой пехоты был принят 88-мм станковый противотанковый гранатомет «Puppchen». Лафет гранатомета состоял из верхнего станка, на котором установлен ствол и закреплено щитовое прикрытие, и нижнего станка, снабженного однобрусной станиной и колесным ходом с двумя штампованными колесами с резиновыми шинами. Для большей маскировки оружия на местности допускалась возможность изменения его высоты за счет снятия колесного хода. В этом случае гранатомет опускался на специальные опорные колодки, смонтированные на лафете, к которым присоединяются упоры лыжного типа. Наводка гранатомета на цель производилась в ручную, поворотный и подъемный механизмы отсутствовали. Имелось также щитовое прикрытие из броневой стали толщиной 3 мм с загнутыми внутрь краями и с окном для прицеливания. Всего было выпущено 3150 гранатометов. ТТТ гранатомета: калибр – 88 мм; длина – 1750 мм; ширина – 1025 мм; высота – 895 мм; длина ствола – 1600 мм; масса – 149 кг; масса гранаты – 2,7 кг; начальная скорость гранаты – 140 м/с; скорострельность – 10 выстрелов в минуту; прицельная дальность – 250 м, максимальная дальность – 700 м; бронепробиваемость с дистанции 100 м – 200 мм; расчет – 4 человека.
wwii.space
