принцип действия, устройство и тактико-технические характеристики :: SYL.ru

С 1940 года советские солдаты использовали оборонительную гранату Ф-1. А в 1954 г. для красной армии оружейные конструкторы дополнительно создали наступательную осколочную гранату РГД-5. Долгое время этими средствами экипировались советские, а позже российские солдаты. Как утверждают специалисты, встречаются данные боеприпасы и сегодня. Однако Ф-1 и РГД-5 считаются устаревшими. Было много нареканий относительно их дистанционных запалов. И в 70-е годы были начаты работы по созданию новой осколочной ручной гранаты — РГО. Устройство, принцип действия и тактико-технические характеристики данного боеприпаса мы и рассмотрим далее в статье.

Знакомство

РГО (граната ручная оборонительная) представляет собой противопехотный ударно-дистанционный боеприпас. В технической документации она значится под индексом ГРАУ 7Г22 и по своим тактико-техническим характеристикам практически не отличается от Ф-1. Тем не менее, ручная граната РГО оборудована комбинированным ударно-дистанционным взрывателем. Благодаря ему детонация боеприпаса происходит не только через определенный временной промежуток, как у предшественниц, а также в результате удара о любую твердую поверхность.

О предназначении

В 70-е годы, когда были начаты конструкторские работы по созданию гранаты РГО, были сформулированы требования к новому взрывному приспособлению. Данный боеприпас должен стать заменой знаменитой «лимонке». Проектирование осуществлялось с учетом основных пожеланий военных. Предназначение гранаты РГО,фото которой вы можете увидеть в статье, – поражать живую силу противника во время обороны.

Что пришлось доработать?

Как утверждают специалисты, из всех конструкторских узлов советских солдат больше всего не устраивал запал гранаты Ф-1. Поскольку временной промежуток от взрыва до броска был четко фиксированным, использование боеприпаса иногда было неэффективным. Противник знал, когда произойдет взрыв «лимонки» и успевал скрыться. Бывали случаи, что Ф-1 враг бросал обратно.

Военные нуждались в таком образчике вооружения, которое бы взрывалось не через время, а от соприкосновения с поверхностью, не оставляя, таким образом, врагу шансов на спасение. Спроектировать новый запал к ручной гранате было поручено оружейным конструкторам КБ «Базальт».

О конструкции запала

Данный элемент гранаты состоит из следующих частей:

  1. Инициирующе-предохранительной. Она представлена ударником, рычагом, чекой и пружиной.
  2. Пиротехнической. Содержит ударный капсюль, замедлители и детонатор, осуществляющий самоуничтожение.
  3. Механической. Данная часть гранаты РГО оборудована инерционным грузиком, капсюлем и предохранителем.
  4. Детонационной. Срабатывает в результате воздействия лучевого воспламенителя.

Как работает?

Для того чтобы граната взорвалась, солдату нужно прижать рычаг предохранителя, разогнуть специальные усики и выдернуть чеку. После этих действий РГО можно бросать в сторону врага.

  • В результате выдергивания чеки происходит освобождение ударника, на который больше не воздействует предохранитель.
  • Затем, повернувшись вокруг оси, ударник вступает во взаимодействие с капсюлем-воспламенителем, предназначенным для поджигания трех трубок, наполненных пиротехническим составом: двумя замедлителями и одним самоликвидатором.
  • Когда горючий состав в трубках выгорит, они заполняются специальными подпружиненными штифтами.
  • Затем происходит смещение в сторону предохранительного движка и опускание вниз специальной чаши, в которой содержатся инерционный груз и капсюль-воспламенитель.
  • Чаша устанавливается в таком положении, что капсюль находится в непосредственной близости с детонатором. Таким образом, граната считается на боевом взводе и готова взорваться. Это происходит спустя 1,7 секунды после того как солдат бросит РГО или отпустит предохранительный рычаг.
  • Подрыв осуществляется благодаря инерционному грузу. Данный элемент представлен в виде пластикового шара, внутрь которого помещают металлические шарики. Он расположен между корпусом гранаты и чашей.
  • После того как замедлители выгорят, в конструкции РГО освобождается пространство, в которое перемещается инерционный груз.
  • От удара гранатой о твердую поверхность шарик взаимодействует с чашей. Это приводит к тому, что ее игла ударяет в капсюль, отчего и происходит воспламенение детонатора.

ТТХ

Для гранат РГО характерны следующие показатели:

  1. Весит изделие вместе с запалом до 310 г.
  2. Масса взрывного вещества составляет 67 г.
  3. Самоликвидация осуществляется в течение от 3,1-4,2 сек.
  4. Цели поражаются в радиусе от 50 до 100 м.
  5. Скорость полета осколков составляет 1300 м/с.
  6. Высота гранаты 100 мм, диаметр – 61 мм.
  7. Доставка к цели производится путем броска вручную.

О взрывчатом веществе

РГО оснащена гексогеном и тротилом. Выбор данных веществ обусловлен тем, что гексоген обладает большой мощностью, а тротил в расплавленном состоянии удобнее помещать в корпус гранаты, что позволило удешевить производство. Также иногда в качестве ВВ могут использовать A-IX-1. Данное взрывчатое вещество является гексогеном с дополнительными пластическими наполнителями.

www.syl.ru

Наступательная граната РГН: история создания и описание конструкции

31.05.2018

В 1954 году на вооружение советской армии была принята новая оборонительная граната РГД-5, которая очень скоро вытеснила свою предшественницу РГ-42. Вместе со знаменитой «лимонкой» Ф-1 две эти гранаты стали важнейшим элементом вооружения любого бойца советской, а потом и российской армии. Используются они и в наши дни.

Эти гранаты отличаются эффективностью и надежностью, они испытаны временем. Кроме российской армии, Ф-1 и РГД-5 в настоящий момент используется всеми вооруженными силами бывших советских республик, а также ВС Китая, Ирана, Болгарии. Весьма популярны они в странах Африки, Латинской Америки и Ближнего Востока. Но, несмотря на это, следует признать, что гранаты Ф-1 и РГД-5 уже морально устарели.

Поэтому еще в середине 70-х годов начались работы над созданием ручных гранат нового поколения. Разработками занимались конструкторы ГНПП «Базальт». В начале 80-х годов стартовали испытания двух видов гранат: оборонительной РГО и наступательной РГН. В 1981 году они были приняты на вооружение советской армии.

Основным отличием этих боеприпасов от своих предшественников является взрыватель ударно-дистанционного действия, который срабатывает при столкновении с любой твердой поверхностью, а не только через определенный промежуток времени.

Ручная граната РГН – это противопехотная осколочная граната, которая относится к обширной группе наступательных гранат. Это означает, что радиус разлета ее осколков позволяет использовать данный боеприпас не только из укрытия. Взрыватель ударного действия гранаты РГН значительно повышает ее эффективность и дает противнику меньше шансов укрыться от действия осколков.

Гранаты РГН (как и РГО) впервые были применены советскими войсками в Афганистане, затем их использовали в ходе обеих чеченских кампаний и во время войны с Грузией в 2008 году. Есть информация, что наступательные гранаты РГН используют вооруженные формирования на востоке Украины.

История создания

Ручная граната известна человеку с глубокой древности. Изготавливать подобные боеприпасы стали практически сразу после изобретения пороха, но до появления мощных бризантных взрывчатых веществ говорить о высокой эффективности гранат не приходилось. В начале XV века их корпуса стали изготавливать из хрупкого чугуна, который при взрыве давал значительное количество осколков. Главной проблемой было слабое бризантное действие пороха, из-за чего ручные гранаты (их называли «гренадами») приходилось делать большими и тяжелыми.

Швырнуть такой боеприпас (его вес составлял от одного до четырех килограммов) мог только физически хорошо подготовленный боец. Недаром гренадерские полки считались элитными пехотными подразделениями. Гранаты чаще всего использовались во время штурма или обороны крепостей, весьма эффективны они были и в абордажных схватках.

Кроме несовершенства пороха в качестве взрывчатки, ранние виды гранат имели и еще один существенный недостаток – запал. Для этой цели чаще всего использовали деревянные трубки, набитые порохом. Такой взрыватель мог погаснуть при ударе о землю, сработать раньше или позже, а то и сдетонировать в руках бойца. Рассчитать точное время взрыва было крайне проблематично.

Из-за вышеперечисленных недостатков уже к середине XVIII века гранаты постепенно выходят из обращения, продолжают их использование только немногочисленные штурмовые подразделения, также гранаты находятся на вооружении крепостных гарнизонов.

К началу XX века гранаты считались старым, примитивным и неэффективным оружием. Эти боеприпасы практически не использовали, а их конструкция почти не изменилась с XVII столетия. В самом конце XIX века российский Артиллерийский комитет вообще приказал снять ручные гранаты с вооружения армии, из-за их ненадежности и малой эффективности. Но в 1904 году началась русско-японская война – первый современный конфликт, в ходе которого велись масштабные позиционные бои. Именно эта война показала, что ручную гранату рано списывать со счетов.

Оказалось, что в условиях окопной войны граната является одним из самых эффективных видов оружия для ближнего боя. А так как ни российская, ни японская военная промышленность ручные гранаты не выпускала, то солдатам пришлось самим заняться их изготовлением. Гранаты делали из артиллерийских гильз, обрезков труб и даже бамбуковых палок. Так, например, в осажденном Порт-Артуре за время его обороны было изготовлено почти 70 тыс. ручных гранат.

Военные учли опыт конфликта на Дальнем Востоке, поэтому перед началом Первой мировой войны основные державы уже имели на вооружении более или менее удачные образцы ручных гранат. Из боеприпасов того периода можно выделить английскую гранату Mills Bomb № 5 и французскую F-1. Российская промышленность освоила массовое производство гранаты Рдултовского, к надежности конструкции которой, правда, имелось множество нареканий.

Во время Первой мировой войны потребность в ручных гранатах была огромной и отечественная промышленность оказалась абсолютно не готовой удовлетворить ее. Например, в середине 1915 года фронт ежемесячно «съедал» 3,5 млн гранат, из которых отечественные производители могли изготовить только 650 тыс. штук. Поэтому эти боеприпасы в огромных количествах закупались у союзников.

В 20-е годы на армейских складах оставались сотни тысяч французских гранат F-1, которые решено было модернизировать и использовать. Так в 1928 году появилась знаменитая советская Ф-1, которая представляла собой французский боеприпас с запалом системы Ковешникова.

В 1941 году был разработан унифицированный запал к ручным гранатам – УЗРГ, который после войны был усовершенствован. Так появились запалы УЗРГМ и УЗРГМ-2, они и сегодня используются в Ф-1 и РГД-5.

В 70-е годы в СССР начались работы над созданием ручных гранат нового поколения. Ими занимались специалисты ГНПП «Базальт». Большой проблемой для продвижения этого проекта были огромные запасы старых гранат, которые хранились на армейских складах. Кроме того, РГД-5 и Ф-1 имеют более простую конструкцию и дешевле стоят.

В начале 80-х годов РГО и РГН были приняты на вооружение. Первые партии боеприпасов сразу же были отправлены в Афганистан. Советские бойцы по достоинству оценили преимущество взрывателя ударного действия.

В настоящее время РГД-5 и Ф-1 так и остаются основными гранатами российской армии, производство РГО и РГН ведется, но объемы его явно недостаточны. Новые гранаты в основном используются различными специальными подразделениями, они зарекомендовали себя как надежное и эффективное оружие.

Описание конструкции

Ручная граната РГН состоит из корпуса и запала УДЗ, который имеет две дублирующие друг друга цепи срабатывания.

Корпус боеприпаса состоит из двух алюминиевых полусфер диаметром 60 мм. Их внутренняя часть имеет насечки, которые и обуславливают образование осколков во время взрыва. В этом отношении у военных имеется много нареканий к РГД-5. Дело в том, что наступательная граната не должна иметь значительный разлет осколков, в этом случае она становится опасной для самого солдата. У РГД-5 осколки нередко разлетались на 20-30 метров, что является неприемлемым. Благодаря внутренней насечке у РГН эта проблема была решена.

В центре корпуса гранаты имеется металлический стакан для закручивания запала. В качестве взрывчатого вещества используется смесь тротила и гексогена. Его масса составляет 112 гр, при детонации боеприпаса образуется 200-250 практически одинаковых осколков.

Главной «изюминкой» гранаты РГН является ее запал УДЗ.

После выдергивания чеки и броска гранаты, предохранительный рычаг освобождает ударник. Он поворачивается вокруг оси и накалывает специальный капсюль-воспламенитель, в функции которого входит поджог трех трубок с пиротехническими составами: самоликвидатора и двух замедлителей.

После того как горючие смеси внутри трубок выгорают, в них под действием пружин заходят специальные штифты. Это позволяет сдвинуться в сторону предохранительному движку, а чаше с инерционным грузом и капсюлем-воспламенителем опуститься вниз. Благодаря этому капсюль подводится непосредственно к детонатору – граната устанавливается на боевой взвод и готова к детонации при встрече с любым препятствием. Вышеописанные процессы занимают 1,3-1,8 секунды.

Основным элементом ударной части запала является инерционный груз, который представляет собой пластиковый шар с металлическими шариками внутри. Он отвечает за подрыв боеприпаса при столкновении с препятствием. Когда граната находится в небоевом положении, шар плотно зажат между чашей и корпусом. После того как замедлители выгорают, он получает пространство и может смещаться вниз. Любой удар приводит к тому, что шарик сдвигает чашу, внизу которой находится иголка, ударяющая по капсюлю.

Ударный взрыватель может и не подействовать, если граната попадет в снег, песок, воду или просто мягкий грунт. В этом случае детонация происходит за счет третьей трубки самоликвидатора. Она выгорает за 3,2-4,2 секунды, это зависит от температуры воздуха.

Запал УДЗ имеет пластиковый корпус, но все основные его элементы сделаны из металла.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Свежие публикации автора:

С друзьями поделились:

militaryarms.ru

Как работает светошумовая граната?

Часто в ходе проведения специальных операций по освобождению заложников возникает необходимость временно «обезвредить» противника, не нанеся ему никакого физического вреда. Это обусловлено спецификой подобных мероприятий — в одном помещении с террористом могут находиться и гражданские, гибель которых недопустима!

В этом случае незаменимым помощником бойца спецподразделения является светошумовая граната, о которой сегодня и пойдет речь!

Светошумовая граната М84

Итак, поехали по порядку!

1) Воздействие на человека

Здесь все понятно из названия гранаты. Основными подавляющими эффектами является ярчайшая вспышка света, способная ослепить человека на время до 20 секунд, а также резкий и достаточно мощный хлопок, который наносит внутреннему уху такие травмы, что человек, стоящий рядом со взрывом, может навсегда лишиться слуха.

В общем случае после взрыва гранаты на расстоянии до 5 метров от противника, он на несколько десятков секунд одновременно теряет зрение и слух, причем все это дело сопровождается практически полной дезориентацией в пространстве! При этом никаких физических увечий жертва не получает. Лишь за редким исключением, находясь на расстоянии менее полуметра от взрыва, могут появляться ссадины и ушибы.

2) Состав

Основой светошумовой гранаты является корпус, который может выполняться из тонкого железа (со специальными отверстиями для выхода продуктов горения) или из пластика, покрытого резиновой накладкой. Общего запала для светошумовой гранаты не существует: отечественные изделия унифицированы с УЗРГ, западные имеют новый запал, применяемый только для гранат подавляющего типа.

Однако самое интересное находится внутри и это взрывчатое вещество! Внутри знаменитой американской гранаты М84 находится смесь магния и нитрата аммония, а в отечественной гранате «Заря» — смесь гремучей ртути и магниевого порошка.

Вещества подобраны таким образом, чтобы процесс их взаимодействия был как можно ярче и громче, что неудивительно.

Светошумовая граната «Заря»

3) Применение

Основной областью применения гранат подавляющего типа являются антитеррористические операции, где существует опасность гибели заложников. Да и зачем перестреливаться с противником, когда легче вывести его из строя, а лишь затем обезвредить без потерь со стороны бойцов спецподразделения.

Иногда светошумовые гранаты могут применяться для разгона незапланированных демонстраций и митингов на улицах крупных городов, которые сопровождаются дебошем, порчей государственного имущества и т.п.

4) Видеозапись

Спасибо за просмотр!

Источник: https://zen.yandex.ru/media/mugska9i_territori9i/kak-rabotaet-svetoshumovaia-granata—5be87e228dc6dd00a93cc0ca

www.bidread.com

Ручные гранаты РГН и РГО » Военное обозрение

В 1954 году на вооружение Советской армии была принята ручная осколочная граната РГД-5. Она была удобнее и эффективнее предыдущей РГ-42 и поэтому вскоре вытеснила ее из арсенала советского солдата. Вместе с более ранней гранатой Ф-1 новая РГД-5 сформировала «пару» из оборонительного и наступательного боеприпаса, которая используется до сих пор. Тем не менее, всего через 12-15 лет после принятия на вооружение наступательной РГД-5 началась разработка нового семейства ручных гранат, обладающих лучшими характеристиками и более удобными в обращении.

Основной претензией к имеющимся гранатам был дистанционный запал. Он хорошо выполнял свои функции, но фиксированное время от броска гранаты до подрыва заряда заметно снижало эффективность применения. Так, противник мог заметить бросок и успеть укрыться от осколков, а граната при определенных условиях могла откатиться от нужного места или даже отскочить в сторону. В связи с этим к середине семидесятых годов прошлого века у военных появилось желание получить новую гранату или гранаты, которые могли бы взрываться не только по истечении определенного времени, но и при контакте с поверхностью. В таком случае вероятность ненужных перемещений гранаты снижалась, а у противника не оставалось шансов спрятаться.


Ручная осколочная граната наступательная РГН (слева). Ручная осколочная граната оборонительная РГО (справа).

Создание новых гранат стартовало в самом конце семидесятых. На ход их разработки большое влияние оказала война в Афганистане. Уже в первые месяцы боевых действий советским бойцам пришлось очень часто метать ручные гранаты в горах, где дистанционный запал зачастую представлял большую опасность для самого бросающего, нежели для противника. Проектированием двух новых гранат занялись сотрудники предприятия «Базальт» под руководством С. Коршунова и В. Кузьмина, В. Якунина и Д. Денисова.

Новый запал УДЗ

Основная претензия военных к имеющимся гранатам касалась дистанционного запала. Таким образом, для реализации требований нужно было создать новую конструкцию. Результатом исследований, опытов и анализа технических предложений стал запал УДЗ («Ударно-дистанционный запал»). Как ясно из названия, он способен подрывать гранату как через несколько секунд после броска, так и при ударе о какую-либо поверхность.

Устройство ударно-дистанционного запала УДЗ

Работа запала УДЗ

Конструктивно новый запал УДЗ можно разделить на четыре основные части:
— предохранительно-инициирующая, состоящая из ударника, боевой пружины, чеки с кольцом и предохранительного рычага;
— пиротехническая из ударного капсюля-воспламенителя, двух пиротехнических замедлителей дальнего взведения и самоликвидатора;
— механическая с инерционным грузом, подпружиненной чашкой груза с иглой, промежуточным капсюлем и предохранительным движком. Последний прижат пружиной к стержню замедлителя;
— детонационная с воспламенителем лучевого типа.

Работа запала УДЗ выглядит следующим образом. Боец прижимает предохранительный рычаг к корпусу гранаты, разгибает усики чеки и выдергивает ее, после чего бросает гранату в сторону цели. После того, как солдат отпустил гранату, поджимаемый ударником предохранительный рычаг срывается со своего места и отпускает ударник. Последний проворачивается вокруг своей оси и бьет по капсюлю-воспламенителю, который, в свою очередь, поджигает три пиротехнических устройства: самоликвидатор и два замедлителя. Они представляют собой три алюминиевые трубки с резьбой на внешней поверхности, предназначенной для ввинчивания в корпус запала. Внутрь трубок при изготовлении запрессовывается подходящий состав со стабильными характеристиками горения, малой гигроскопичностью и малым выделением газов. После выгорания порохового состава в двух трубках-замедлителях под действием пружин внутрь трубок уходят соответствующие штифты. Далее под действием собственной пружины предохранительный движок смещается в сторону, отпускает чашку инерционного механизма и подводит капсюль-воспламенитель к детонатору. Граната готова к подрыву. Процесс взведения запала занимает от 0,8 до 1,1 секунды, в зависимости от температуры воздуха.

За подрыв боеприпаса отвечает груз инерционного механизма. Конструктивно он представляет собой пластиковый шар небольшого диаметра с помещенными в него металлическими шариками. Шар инерционного механизма зажат в полости между внутренней поверхностью корпуса запала и специальной чашкой конической формы. Обводы корпуса и чашки рассчитаны таким образом, что при попадании гранаты в твердую поверхность груз по инерции смещается и сдвигает чашку вниз относительно вертикальной оси запала. На нижней части последней имеется игла, которая бьет по капсюлю-взрывателю, после чего происходит воспламенение детонатора и подрыв основного заряда гранаты. Если граната попадет на мягкую поверхность, в снег, песок или даже воду, то в таком случае подрыв производится при помощи третьей трубки с пороховой смесью – самоликвидатора, которая подводит огонь непосредственно к капсюлю-воспламенителю. Заряд самоликвидатора выгорает за 3-4,3 секунды.

Помимо взведения через секунду после броска предусмотрен дополнительный механизм защиты бойца. Если граната ударится о какой-либо предмет до того, как выгорит заряд трубок-замедлителей, шар инерционного механизма все равно сдвинется с места и нажмет на свою чашку. Игла последней в таком случае заблокирует перемещение движка, на котором установлен капсюль-воспламенитель. В результате огонь не добирается до детонатора и граната не взрывается.


Ввиду сравнительной сложности конструкции было предложено изготовлять корпус запала УДЗ из пластика. Почти все остальные его детали – металлические. На нижней «ножке» запала имеется резьба для ввинчивания в корпус гранаты. В соответствии с советскими нормами, боевые запалы должны были окрашиваться в оливковый цвет. Тем не менее, имеется большое количество фотоматериалов, на которых пластиковый корпус УДЗ оставлен белым, а цветные метки присутствуют только на предохранительном рычаге.

Наступательная граната РГН

Специально для использования с новым запалом УДЗ на «Базальте» создали две гранаты, наступательную и оборонительную. Первая получила название РГН («Ручная граната наступательная»). При создании новой гранаты учитывались претензии военных к имеющейся РГД-5. Дело в том, что при всех своих преимуществах эта граната не была лишена недостатков. Много нареканий вызывали образующиеся при взрыве осколки. Наступательная граната, для обеспечения безопасности бросающего ее в движении движущегося солдата, не должна разбрасывать осколки на большое расстояние. Тем не менее, осколки РГД-5 имеют свойство разлетаться более чем на 20-25 метров, а отдельные части стандартного запала УЗРГМ представляют опасность и на больших дистанциях.

Основа конструкции гранаты РГН – две металлические полусферы диаметром 60 миллиметров. Они изготовляются из сравнительно толстого листа алюминиевого сплава. При штамповке на внутреннюю поверхность полусфер наносятся многочисленные канавки, при помощи которых обеспечивается дробление металла на необходимое количество осколков. В центре одной из полусфер имеется отверстие, над которым закреплен небольшой металлический стаканчик с резьбой, в которую перед применением вкручивается запал. Кромки полусфер специальным образом обтачиваются, что необходимо для правильной сборки гранаты. При сборке между деталями прокладывается полиэтиленовое кольцо, после чего полусферы фиксируются обжатием.

В качестве взрывчатого вещества для новой гранаты была выбрана смесь гексогена и тротила. Первый давал гранате большую мощность взрыва по сравнению с предыдущими боеприпасами аналогичного назначения, а второй позволял делать жидкую расплавленную смесь и заливать ее внутрь готового корпуса. При таком способе снаряжения в застывшем заряде высверливалась полость для запала. Конструкция гранаты также позволяла помещать в нее прессованные шашки из соответствующего взрывчатого вещества, например, А-IX-1 (смесь гексогена и пластического наполнителя).

Готовая граната РГН с ввинченным запалом весит 310 грамм, 112 из которых приходится на заряд взрывчатого вещества. При подрыве образуется не менее 220-250 осколков весом по 0,3-0,4 грамма. Начальная скорость разлета осколков находится на уровне 700 м/с. Благодаря этому граната может поражать цели на площади до 90-95 кв. метров, в радиусе не менее 8-10 метров. Осколочное действие гранаты РГН значительно выше, чем у предыдущих отечественных боеприпасов этого класса. К примеру, в сравнении с гранатой РГ-42 новая РГН имеет втрое большую эффективность.

РГН (слева), РГО (справа)

Устройство РГН: 1 — нижняя полусфера; 2 — взрывчатая смесь; 3 — верхняя полусфера; 4 — стакан; 5 — пробка; 6 — ударно-дистанционный запал; 7 — кольцо; 8 — рычаг.

Устройство РГО: 1 — нижняя внутренняя полусфера; 2 — нижняя наружная полусфера; 3 — взрывчатая смесь; 4 — верхняя наружная полусфера; 5 — стакан; 6 — пробка; 7 — манжета; 8 — верхняя внутренняя полусфера; 9 — ударно-дистанционный запал; 10 — кольцо; 11 — рычаг.

Оборонительная граната РГО

Знаменитая оборонительная граната Ф-1, также известная под неофициальным названием «лимонка», тоже не избежала нареканий. Характерный рифленый корпус этой гранаты, разделенный на 32 характерных «шипа», далеко не всегда разрывается по линиям деления. Поэтому в некоторых случаях особо крупные осколки могут улетать на расстояние в несколько десятков метров. Новая оборонительная граната РГО («Ручная граната оборонительная») изначально разрабатывалась с таким расчетом, чтобы избавиться от нестабильного деления на осколки и, как следствие, от сложной формы зоны поражения.

В целом, конструкция гранаты РГО похожа на РГН, однако есть несколько серьезных отличий. Поскольку оборонительная граната не имеет таких жестких ограничений по радиусу разлета осколков, как наступательная, было решено немного доработать конструкцию. По этой причине полусферы корпуса гранаты РГО штампуются из листовой стали. Как и на РГН, детали корпуса оборонительной гранаты имеют внутреннее рифление. Кроме того, чтобы боец мог на ощупь определить тип гранаты и не пострадать от собственной оплошности, нижняя полусфера РГО имеет неглубокие канавки и на внешней поверхности. Верхняя деталь корпуса гладкая. Оригинальным способом была решена проблема увеличения количества осколков. Внутрь основных полусфер при сборке вставляются еще две с внутренним рифлением. Таким образом, количество осколков возросло в два с лишним раза.

Оборонительная граната РГО гораздо тяжелее своего наступательного аналога. Готовая к применению граната весит 530 грамм, а заряд взрывчатого вещества – только 92. Несмотря на меньшее количество смеси на основе гексогена, граната РГО при взрыве рассыпается на 650-700 осколков весом не более 0,4-0,45 грамма, летящих со скоростью порядка 1200 м/с. Энергия осколков почти в три раза больше соответствующего параметра гранаты РГН и ее хватает для поражения целей на площади до 270-280 кв. метров. Примечательно, что заявленный радиус поражения гранаты РГО составляет всего 16 метров. Тем не менее, оригинальная конструкция обеспечивает гораздо более эффективное действие по целям на этом расстоянии. Также стоит отметить, что большое количество мелких осколков гранаты РГО действует гораздо лучше, чем сравнительно малое число больших осколков от Ф-1. Одновременно с этим осколки достаточно быстро теряют свою энергию, благодаря чему новая граната менее опасна для метающего и его товарищей.

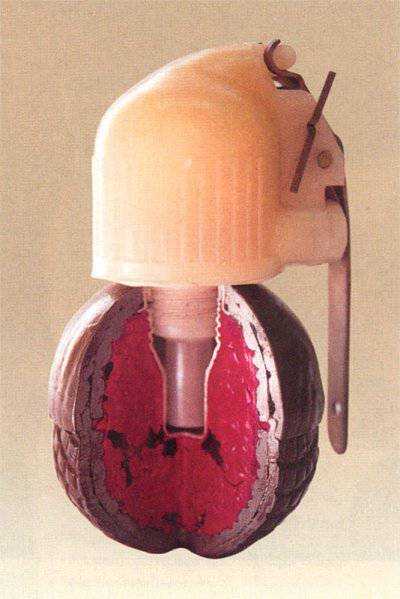

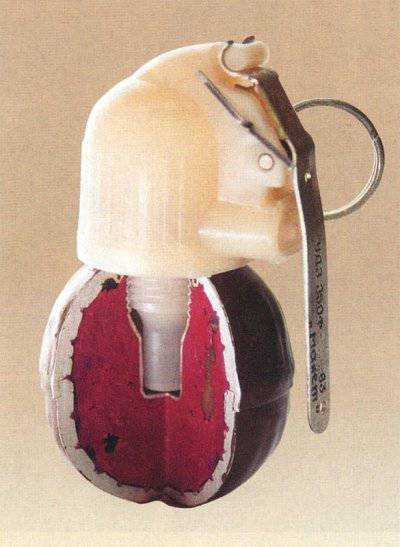

Гранаты РГН и РГО в разрезе

Неоднозначный результат

Обе гранаты, РГН и РГО, как и другие советские боеприпасы аналогичного назначения, выпускались в нескольких вариантах. Боевые гранаты окрашивались в зелено-оливковый цвет, учебные – в черный. В войска гранаты поставлялись в деревянных ящиках по 20 штук. Благодаря сферической форме удалось уложить гранаты в сравнительно небольшой объем. В ящик помещались два слоя по десять гранат, проложенных мягким материалом. Кроме того, в ящике предусматривалось боковое отделение для запалов. Последние паковались по 20 штук в герметичный металлический короб. Ящик с гранатами и запалами весил 13,5 килограмм.

Первые партии новых гранат сразу попали в Афганистан, где активно использовались в боях с душманами. Советские бойцы сразу же оценили преимущества РГО и РГН. Впоследствии такие гранаты регулярно использовались федеральными силами во время войн в Чечне. Однако даже спустя тридцать лет после своего создания гранаты РГН и РГО так и не смогли заменить своих предшественников. Тому есть несколько причин. Во-первых, РГД-5 и Ф-1 проще в производстве и, как следствие, дешевле. Во-вторых, в войсках к началу восьмидесятых годов уже имелся колоссальный запас старых гранат, на расходование которого ушла бы масса времени. В-третьих, на протяжении восьмидесятых годов так и не удалось развернуть полноценное массовое производство новых гранат.

В итоге основными ручными осколочными боеприпасами в вооруженных силах России остались гранаты Ф-1 и РГД-5. Новые и более эффективные РГН и РГО производятся до сих пор, но объемы изготовления оставляют желать лучшего. В настоящее время такие гранаты достаточно широко применяются различными спецподразделениями, которым нужно надежное средство для поражения целей в определенной зоне, оснащенное ударным запалом. Именно в условиях спецопераций, в частности во время штурма зданий, в последние годы в полной мере проявляются все преимущества новых гранат. Граната РГН или РГО способна буквально засеять осколками помещение и при этом не дает противнику времени на попытку скрыться, поскольку полет до первого препятствия и последующего взрыва занимает доли секунды. Вероятно, со временем новые гранаты, лишенные недостатков старых, займут заслуженное место в номенклатуре оружия наших вооруженных сил, но пока это оно остается за не слишком совершенными, зато проверенными временем и массовыми образцами.

Афганистан

По материалам сайтов:
http://otvaga2004.ru/
http://army.armor.kiev.ua/
http://weaponplace.ru/
http://weapon.at.ua/
http://gunsite.narod.ru/

topwar.ru

Методика изготовления гранат для страйкбола РГ-1,2

Нет необходимости доказывать кому-либо полезность и даже необходимость игровых страйкбольных гранат в ближнем бою, особенно при штурме зданий. Основная заморочка заключается в том, что петарды, которые обычно используют для отыгрыша гранат в страйкболе и техногенных играх, обладают нулевой антуражностью. Поэтому, идея создания более-менее антуражной оболочки для уже проверенных в деле петард возникла довольно давно.

Конструкция гранаты РГ-1

Основная идея, положенная в основу наших ручных гранат, это использование сертифицированных в РФ китайских петард достаточной мощности («Корсар» 4-6) помещенных в декоративный корпус c «осколочным» наполнением.

Первоначально, предпринимались попытки использовать для изготовления корпусов гранат строительную монтажную пену, но некоторые свойства самой пены не позволили сделать это. Во-первых, пена застывает при испарении из нее растворителя, — если залить пену в герметичную форму, то она будет находиться в жидком состоянии неопределенно долгое время. Во-вторых, на петарде, при её размещении в форму, из пищевой фольги делался пакет для осколочного наполнения, в качестве которого использовался горох (на самом деле, не снабжать же осажденных ВВ-шарами!), так вот, этот самый пакет мешает равномерному заполнению формы пеной. В третьих, при застывании пена сжимается, и если она «намертво» не прилипла к форме, то из формы будет извлечен какой-то сморщеный комочек. Именно такими были ручные гранаты серии РГ-1.

Конструкция гранаты РГ-2

Для изготовления гранат РГ-2 был использован старинный способ «папье-маше», — клочки газетной бумаги размером 1х2 см смачивались в клеевом составе (на основе клея ПВА), после чего ими оклеивалась внутренняя поверхность формы. Когда клей высыхал, из формы извлекалась готовая половинка гранаты.

Изготовив, таким образом, достаточное количество заготовок, можно начинать сборку гранат РГ-2. Две половинки складываются, и по периметру оклеиваются полоской бумаги, после чего в полученную форму засыпается осколочный наполнитель и вклеивается петарда. Следует отметить, что внутренний объем гранаты существенно вырос при тех же самых внешних габаритах, что привело к значительному увеличению числа «осколков». Непосредственно поджечь петарду, чиркая по ней коробком, довольно трудно, поэтому к серной головке следует примотать несколько спичек. Далее устанавливается кольцо для переноски, и готовая граната подвергается окрашиванию в черный, или защитный цвет.

ПРИМЕЧАНИЕ Не следует недооценивать мощность петарды, — так «Корсар» 4 способен вдребезги разнести пивную бутылку. Будьте осторожны, чтобы граната не взорвалась у вас в руках!

Другие виды игровых гранат

Гранаты в страйкболе являются, пожалуй, наиболее обсуждаемой и «проблемной» темой. Готовых образцов с приемлемыми характеристиками в России не производится, а ввозить импортные для одноразового использования слишком дорого. Мы уже писали о двух типах гранат — из монтажной пены и папье-маше. С тех пор была проведена существенная работа по их усовершенствованию, и настал момент навести некоторую видимость порядка в этом вопросе.

Описание приводится от простого к сложному; сперва описаны конструкции корпусов, затем — многоразовых запалов. Предполагается, что все гранаты оснащаются 3-м или 4-м номерами «корсаров» и наполняются горохом. Мы считаем, что для большинства применений этого вполне достаточно. Впрочем, любители экстремала могут соорудить оборонительные гранаты на 6-ом номере, набитые 0.43 — граммовыми шариками (для справки, средний вес горошины около 0.17 г.). Правилами страйкбола это разрешено. Но помните, что уже 8-й «корсар», взорвавшийся в руке, отрывает пальцы! (Не верю! — Bakster)

1. Примитивные (тренировочные) конструкции (тип «А»)

Применяются для проведения регулярных тренировок и обучения личного состава, то есть там, где антураж отходит на второй план, а дешевизна и легкость изготовления — на первый. На сегодняшний день нам известны 2 основных типа простых гранат.

РГФ-1 (Ручная, гороховая, фольгированная). Достоверными данными об авторах этой конструкции мы не располагаем. Предположительно, была разработана в Москве. Состоит из петарды, фольги, гороха. Способ изготовления: вокруг трубы подходящего диаметра (3-4 см) оборачивается в один-два слоя (в зависимости от толщины) фольга. С одной стороны обжимается, потом внутри центрируется петарда (3-й или 4-й номер), и засыпается горох. После чего обжимается вторая сторона так, чтобы запал петарды торчал наружу. Для более надежного воспламенения рекомендуется прикреплять к петарде 2-4 спички. Граната готова к использованию. Возможно оснащение многоразовым запалом.

ГШГ-1 (граната шариковая, гороховая). Впервые мы встретили эту конструкцию у московской команды «Гренадеры». Состоит из петарды, гороха и надувного шарика. Способ изготовления: в шарик (не надутый!) насыпается горох, вставляется петарда и горловина обматывается ниткой.

2. Антуражные конструкции (тип «В»)

Рекомендуются к применению на официальных и любых больших играх.

РГР-1 (опытная). Была изготовлена в единственном экземпляре с целью проверить концепцию и отработать конструкцию запала. Успешно прошла стендовые испытания. Состоит из петарды, гороха и двух баночек из-под «Растишки».
Способ изготовления: у двух целлулоидных баночек срезается верх таким образом, чтобы в сумме они составляли высоту петарды (3-й номер). В верхней из половинок прорезается отверстие, в которое вставляется запал ЗВС-1 (описание смотри ниже). Далее в одной из половинок сбоку отгибается полоска, и производится наполнение горохом. После этого половинки соединяются КУСОЧКАМИ изоленты, а запал сверху закрывается специальной крышкой (рис.1) и также фиксируется изолентой.

Недостатки: высокая стоимость корпуса (две «Растишки», минус съеденный творог).

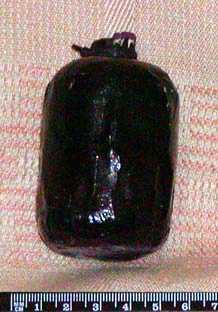

РГС-42 (опытная). Была изготовлена в двух экземплярах с целью проверить концепцию и отработать конструкцию запала. На стендовых испытаниях выявилась ненадежность крепления донной части корпуса.

 Состоит из петарды, гороха и корпуса из плотной бумаги (ватмана). Корпус цилиндрический, напоминает по форме консервную банку или гранату РГ-42. Оснащалась особой модификацией запала ЗВС-1 (см. рис.2). Первый образец был оснащен запалом ЗГС-1.

МС-67. Одна из наиболее привлекательных конструкций (рис.3). Изготовлена партия в 15-20 шт. для использования на открытии сезона 2002 года на Большой игре в Подосинках, но по объективным обстоятельствам там не применялась.

Состоит из петарды, гороха и корпуса от мороженого «игрушка» шаровидной формы. На корпусе нанесены полуготовые пяти- и шестигранные осколки. Оснащается запалом ЗГС-3. Крышку после наполнения горохом и установки запала необходимо приклеивать.

Примерные характеристики:
Диаметр………………………………………………………….65 мм
Масса……………………………………………………………120г
Коэффициент наполнения горохом (по массе)………..0,83
Радиус разлета осколков (на 4-ом номере)……………до 4 м

Недостатки: сложность заготовки корпусов; большие габариты (не влезает в некоторые карманы для гранат).
Достоинства: большой коэффициент наполнения, хороший антураж.

3. Запалы для страйкбольных гранат

На наш взгляд, поджигать гранату зажигалкой или даже от сигареты в 21 веке, по меньшей мере, некультурно. Если, конечно, не отыгрывать армию Петра Первого. В идеале, запал должен имитировать работу настоящего.
Первая попытка была предпринята при создании РГС-42 с запалом ЗГС-1, но благополучно провалилась.Изыскания в этом направлении были продолжены после прочтения статьи про гранаты на сайте КБП. Цитирую:

Компоненты: петарда, коробок спичек, конторский скотч (узкий).
Метод изготовления:
1. Высыпаем спички и отрезаем боковины коробка. На каждую боковину наклеиваем полоску скотча с обратной стороны. Это увеличивает их прочность.
2. Приматываем к петарде 3-4 спички, вдоль корпуса, головками к запалу. Теперь, не отрезая скотч переворачиваем его обратной стороной (клеем) наружу.
3. Прикладываем боковину вдоль спичек составом внутрь, над головками спичек должен выступать кусок 1-1.5 см. Приматываем обратной стороной скотча (пленкой без клея). Делаем один оборот, переворачиваем скотч,делаем еще один оборот поверх скотча. Отрезаем скотч.
4. Граната готова. Теперь, если резко выдернуть боковину за выступающую вверх часть, она придет в соприкосновение с головками спичек, и их интенсивное горение инициирует замедлитель петарды

Описанный способ воспламенения был модернизирован мной следующим образом: полоски из боковин спичечного коробка крепятся на согнутую, как показано на рисунке 2, полоску (длиной 15 см и шириной 7-8 мм), вырезанную из консервной банки (например). Далее все манипуляции производятся, как описано выше. В верхнюю часть можно продеть колечко для ключей, хотя запал работает и без него.
Необходимо отметить, что ВСЕ металлические части запала извлекаются из гранаты перед броском (при этом происходит воспламенение замедлителя).
Основная проблема при изготовлении — обеспечить неподвижность петарды при выдергивании чеки. Решение ее зависит от конструкции корпуса гранаты.
Полученный таким образом запал получил название ЗВС-1 (запал вертикальный страйкбольный). Запал работает достаточно надежно, также его можно хранить заряженным в гранату длительное время — один из образцов пролежал несколько месяцев, прежде чем был использован. Антураж тоже весьма неплох.

Тем временем командир 2-го эскадрона («Легаси») Битнер продолжил разработку горизонтальных запалов. В итоге у него получился ЗГС-2. Идея достаточно проста: вдоль петарды одевается обычная канцелярская резинка, к замедлителю (и прикрученным к петарде спичкам) прижимается чиркало с колечком, между ним и резинкой устанавливается прокладка из картона, обернутого фольгой. При выдергивании чиркала оно прижимается резинкой к спичкам и поджигает их, а заодно и замедлитель.
Запал имеет два серьезных недостатка: нельзя долго хранить заряженную гранату, и высок риск несанкционированного срабатывания (при случайном смещении чиркала).
Поэтому при создании гранат МС-67 был разработан вариант ЗГС-3. В отличие от ЗГС-2, резинка не охватывает всю петарду, а особым образом крепится на верхней части корпуса гранаты, позволяя ослаблять ее на время хранения (см. рис.4). Тем не менее риск несанкционированного срабатывания остался.

Кроме рассмотренных выше конструкций, нам известно о существовании промышленно-выпускаемых «гранат», которые можно использовать для страйкбольных целей. На фотографии показана гранатка выпускаемая в Сергиевом-Посаде. Она имеет штатный терочный запал (по принципу детской хлопушки), корпус из тонкого полиэтилена может вмещать порядка 50 ВВ шаров, в конструкции использована петарда, аналогичная третьему номеру «Корсара».

Итак, мы рассмотрели состояние отечественных разработок ручных страйкбольных гранат и запалов к ним на лето 2002 года. Надеемся, в ближайшее время пополнить эту тему. Если у вас есть какие-то материалы и наработки, присылайте их нам, или укажите ссылки — мы их опубликуем.

Помните, — что бы Вы ни делали, Ваши действия не должны причинять вред другому человеку.

40cdo-rm.ru

что это за деталь? и как она устроена?

Автомобили, оснащенные передним приводом, в 60-х годах очень заинтересовали инженеров и разработчиков практически всех автомобильных брендов. Считалось, что такая компоновка кузовов дает возможность получить больше свободного места в салоне. Для осуществления этой идеи инженеры придумали достаточно сложный на тот момент механизм. Он позволял обеспечить вращение передних колес и управлять ими при более компактных размерах конструкции.

Как создавали ШРУС

Так как существует несколько видов шарниров угловых скоростей, то точно установить, какая конструкция была первой, очень трудно. Но есть мнение, что узел на основе шариков, один из популярных сегодня, был изобретен в 20-е годы.

Идея создания кулачкового механизма пришла в голову французскому изобретателю Грегуару. В начале 20-х он получил патент на это изобретение.

Спаренный карданный элемент равных угловых скоростей использовали преимущественно в американских моделях автомобилей и в системах трансмиссий французских «Панар-Левассор».

ШРУСы – что это такое?

ШРУС — это шарнир равных угловых скоростей. Его используются в конструкции независимой подвески на переднеприводных автомобилях. Это деталь обеспечивает не только энергию вращения, но и позволяет управлять поворотом колес. Так, этот узел позволяет выполнить поворот ведущего колеса на угол до 70 градусов. Деталь похожа на ручную гранату, поэтому автолюбители так и прозвали этот шарнир.

Эта конструкция также встречается в автомобилях с задним либо полным приводом, но лишь в моделях с независимой подвеской. В этом случае задние колеса имеют возможность двигаться горизонтально и вертикально. Существует наружный и внутренний ШРУС. Что это за деталь, вы скоро узнаете.

Как устроены шарниры угловых скоростей

В зависимости от типа детали конструкция может быть различной. Однако зная, как работает ШРУС, что это за элемент, и какова его роль, можно сказать следующее. С одной стороны вал соединяется со ступичным подшипником, а с другой – с дифференциалом. Шарниры равных скоростей отдают энергию вращения от мотора к ведущим колесам через подшипники.

Основные составляющие изделия – обойма и корпус. И на корпусе, и на обойме, расположенной внутри корпуса, нарезаны специальные канавки, где установлены шарики. Шарики очень жестко соединяют эти составляющие друг с другом, тем самым передавая вращение.

Благодаря большему рабочему углу, которым обладает наружный ШРУС (что это, вы уже знаете), угол поворота может доходить до 70 градусов. Диапазон возможностей внутреннего шарнира позволяет ему двигаться лишь на 20 градусов. Так, и внешне и внутренне изделие использует различные виды элементов. С внешней стороны приводной вал оснащается шаровыми, а вот с внутренней – треножными шарнирами.

Внешнее изделие состоит из обоймы, смонтированной на валу и с канавками по радиусу.

Корпус также имеет канавки. В них установлены шарики, с помощью которых передается крутящий момент.

Внутренние детали могут отличаться по своей конструкции в зависимости от модели автомобиля и вида подвески.

Так, на моделях ВАЗ канавки прямые, а не радиальной формы. На украинских ЗАЗах ролики смонтированы на трех шипах, вращающихся на игольчатых подшипниках.

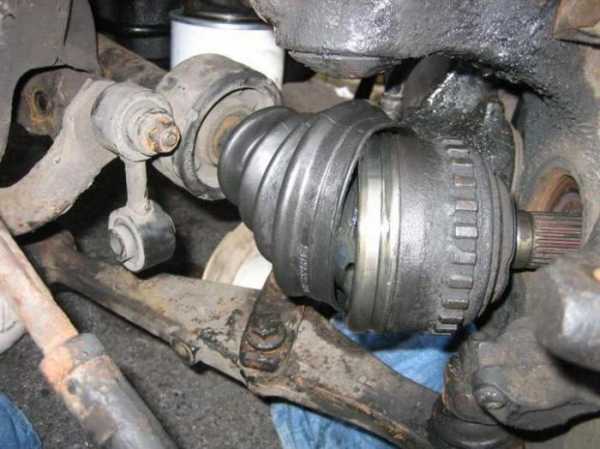

В нашей статье мы рассматриваем ШРУСы. Что это такое, вы уже примерно понимаете, работают они в достаточно проблемных местах, ведь там всегда много грязи и пыли, поэтому они оснащены специальной защитой. Для этого используется защитный пыльник – это резиновая накладка, которая надежно удерживается на корпусе при помощи хомутов.

Достоинства и недостатки

Вы уже многое знаете про ШРУС (что это важные детали в конструкции автомобиля). Поэтому можно обсудить основные достоинства и недостатки этих изделий. Среди преимуществ можно выделить такое свойство. При передаче энергии нет потерь в мощности, как это бывает при использовании других механизмов с другим принципом действия. Также среди достоинств – простая замены и невысокая стоимость.

Среди недостатков – конструктивные особенности пыльника. Ведь он выполняет сразу несколько функций.

Это защита механизма от грязи и контейнер для смазки. Недостаток такой детали, как ШРУС — что это соединение расположено там, где невозможно предотвратить его соприкосновение с другими предметами. Так, пыльник можно легко порвать, а без смазки «граната» быстро выйдет из строя.

Ресурс или немного об обслуживании

Ресурс этих деталей может зависеть от большого количества всевозможных факторов.

Чаще всего этот показатель бывает разным из-за особенностей строения, а также использования. И если конструкцию автовладелец изменить не может, то вот режим эксплуатации полностью в его власти.

Износ «гранаты» в естественных условиях неизбежен. Но зачастую возможности этих узлов резко уменьшаются по вине владельца автомобиля.

Кто-то любит стартовать, чтобы машина буксовала при вывернутых колесах. В этом положении наружные узлы находятся в частично зажатом состоянии – это повышенные нагрузки. Следствие – скорая замена.

Другие автовладельцы любят тюнинг. Иногда мощность двигателя увеличивается до серьезных пределов, что не ведет ни к чему хорошему. Чем больше крутящий момент, тем быстрее износ.

Пыльники

Еще одна группа водителей забывает проверять состояние пыльников. Есть фактор, оказывающий значительное влияние на сроки работы такой детали, как ШРУС. Что это смазка, догадаться легко. А значит, нужно регулярное обслуживание механизма. Если герметичность пыльника нарушится, то это не только вызовет загрязнение механизма, но и отсутствие смазки. Все это не лучшим образом повлияет на долговечность узла.

Чтобы продлить ресурс изделия, нужно регулярно следить за пыльником, а манера вождения должна быть более спокойной. Тогда этот узел прослужит долго.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
