Автомат Калашникова АК-47 / АКС-47 - Россия - Автоматы - Каталог статей

Автомат Калашникова АК-47 / АКС-47

Серийный автомат Калашникова АК выпуска после 1951 года, с фрезерованной ствольной коробкой.

Летом 1943 года на совещании народного комиссариата обороны СССР, по результатам изучения трофейного немецкого автомата MKb 42(H) и американского карабина M1, было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов).

патрон 7.62х39 мм

Разработка нового комплекса была начата с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона 7.62х39 мм, разработанного конструкторами Семиным и Елизаровым.

Разработки оружия под новый патрон были начаты по нескольким направлениям - автомат, самозарядный карабин и карабин с ручной перезарядкой.

В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс АС-44. По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако военными было высказано твердое требование по снижению массы автомата.

В результате было принято решение провести еще один тур испытаний, в который включился и конструктор Научно-испытательного полигона стрелкового и минометного вооружения (НИПСМВО) в городке Щурово – М.Т. Калашников. В ноябре 1946 года проект Калашникова, в числе некоторых других, был одобрен для изготовления опытных образцов, а самого Калашникова откомандировали на Ковровский завод № 2 для изготовления опытных автоматов.

Первый опытный автомат Калашникова АК-46

Первый автомат Калашникова, известный как АК-46, имел автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором по типу винтовки M1 Garand. Автомат также имел конструкцию с разъемной ствольной коробкой, и раздельные предохранитель и переводчик режимов огня на левой стороне оружия.

Автомат Булкина

В декабре 1946 года автомат Калашникова АК-46 был представлен на испытания, где его главными конкурентами стали автомат Булкина АБ-46 и автомат Дементьева АД. Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки.

Автомат Дементьева

Невзирая на это решение, Калашников (при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года) добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата. Вернувшись в г. Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев.

В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов - автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки). Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем - так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был "подсмотрен" у самозарядной винтовки Remington 8 конструкции Браунинга, "вывешивание" затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами - у автомата Судаева. Здесь необходимо особо отметить, что вся интеллектуальная собственность в то время в СССР считалась общей, т.е. принадлежавшей не одному изобретателю, а всему народу (или государству), и соответственно могла использоваться во благо народа и государства кем угодно. При этом само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца - для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки.

В результате на очередной тур испытаний, проводившийся в декабре 1946 - январе 1947 года, вышли три автомата - слегка доведенные образцы Дементьева и Булкина, а также фактически новый автомат Калашникова.

По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям (ТТТ). Автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности - ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей.

На заседании испытательной комиссии по результатам очередного этапа конкурса, в конце концов, было принято решение о рекомендации автомата Калашникова АК-47 к войсковым испытаниям как наиболее надежного, а доведение его до требований ТТТ по кучности стрельбы было отложено на неопределенный срок.

Производство новых автоматов Калашникова было решено налаживать на заводе в г. Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года.

Советской армии в двух вариантах под обозначениями «7.62мм автомат Калашникова АК» и «7.62мм автомат Калашникова со складным прикладом АКС» (для вооружения воздушно-десантных войск), также известные как АК-47 и АКС-47.

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака. После анализа проблем конструкторами завода было принято, казалось бы, парадоксальное решение - переход к "устаревшей" технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой. При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования.

Автоматика АК действует за счет отвода пороховых газов через боковое отверстие в стенке канала ствола. Газовый поршень со штоком жестко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулеметами иногда не совсем верно именуется «возвратно-боевой»).

Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой.

Автоматика АК действует за счет отвода пороховых газов через боковое отверстие в стенке канала ствола. Газовый поршень со штоком жестко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулеметами иногда не совсем верно именуется «возвратно-боевой»).

Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой.

Автомат Калашникова АКС приклад сложен

При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение («страгивание») находящейся в патроннике гильзы. Это способствует сбросу давления в патроннике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Выброс стреляной гильзы вправо через окно ствольной коробки обеспечивают установленный на затворе подпружиненный выбрасыватель и жесткий отражатель ствольной коробки. «Вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило надежную работу системы при сильной загрязненности.

Калибр, мм
    7.62х39
Длина, мм
- приклад разложен
- приклад сложен
870   870
-----  645
Длина ствола, мм
      415
Вес, кг
4.07    4.25
Магазин,
кол. патронов
       30
Начальная скорость
пули, м/с
      715
Эффективная дальность
стрельбы, м
      500
Темп стрельбы,
выстр/мин
      600

Ударный механизм – куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептала одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и ее крышкой. При этом затвор можно отвести назад для проверки патронника, но его хода недостаточно для досылания следующего патрона в патронник.

Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, роль и затворной коробки, и корпуса ударно-спускового механизма.

Первые партии АК-47 имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако имеющаяся технология не позволила тогда достичь требуемой жесткости коробки, и в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной поковки, что вызвало увеличение веса оружия.

Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защелкой штампованной крышки ствольной коробки.

Питание автомата АК осуществляется из коробчатых стальных магазинов (впоследствии дополнен магазинами из легкого сплава) секторной формы с шахматным расположением 30 патронов.

Автомат имеет традиционный секторный прицел с расположением прицельной колодки в средней части оружия и мушки – у дульной части ствола, на треугольном основании. Мушка – регулируемая по высоте, с боков укрыта «крыльями стойки», прицел насечен до 800 м.

Для удобства удержания оружия служат пистолетная рукоятка, цевье и ствольная накладка (соединена с газовой трубкой), изготовленные из дерева.

АК-47 выпускался с постоянным деревянным или складным вперед-вниз металлическим (у АКС-47) прикладом. В гнезде приклада АК-47 помещался пенал с принадлежностью для ухода за оружием.

В процессе производства деревянные детали из березовых заготовок постепенно были заменены: приклад стали выполнять из фанерной плиты, ствольную накладку – из клееного шпона, пистолетную рукоятку – из пластмассы. Небольшая конструкторская группа Калашникова совместно с технологами Ижевского завода несколько снизила вес автомата за счет внедрения новых марок сталей.

Шомпол крепился под стволом и удерживался в канале цевья за счет собственной упругости.

К автомату примыкался прямой плоский штык с длиной клинка 200 мм и шириной 22 мм (на опытных образцах – штык-тесак винтовки СВТ-40).

Автомат Калашникова АКС

К достоинствам автомата АК относится высокая надежность даже в самых тяжелых условиях эксплуатации, неприхотливость к обслуживанию, простота в использовании и обслуживании, невысокая стоимость в массовом производстве. Глубокая продуманность, тщательная доводка, сравнительная простота и своеобразное изящество схемы с широким применением принципа многофункциональности деталей обусловили высокую надежность работы оружия в любых условиях. Немало способствовал этому тщательный подбор материалов – в частности, оружейной стали для изготовления ствола и наиболее ответственных деталей оружия. Живучесть ствола автомата составляет 15-18 тысяч выстрелов. Хорошо продуманная и доведенная форма автомата сделала его компактным, удобным при стрельбе и переноске. Немаловажное значение имеет простота разборки автомата и ухода за ним.

Серийный автомат Калашникова АК выпуска после 1951 года,
укомплектованный глушителем ПБС-1

Однако АК при всех достоинствах обладает и рядом недостаткам - особенно много заслуженных нареканий вызывает переводчик-предохранитель, неудобный в использовании, а также форма и размеры приклада. Достаточно грубые прицельные приспособления при короткой прицельной линии также не способствуют точности стрельбы, особенно одиночными выстрелами.

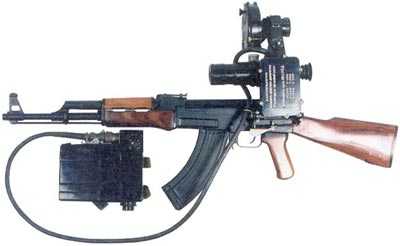

Автомат Калашникова АК укомплектованный прибором ночного видения НСП2

Отдельно следует отметить, что один из мифов, связанных с АК, гласит, что Калашников "срисовал" АК с немецкого автомата МР-43, известного также как Stg 44, указывая также, что по некоторым данным Шмайсер работал в Ижевске с 1947 по 1950 годы. Действительно, на первый взгляд, внешняя компоновка АК и МР-43 схожа, как схожа и концепция автоматического оружия под промежуточный патрон. Однако похожие очертания ствола, мушки и газоотводной трубки обусловлены применением схожего газоотводного двигателя, изобретенного задолго до Шмайссера и Калашникова. Разборка АК и МР-43 различается принципиально: у АК снимается крышка ствольной коробки, у МР-43 откидывается вниз на штифте коробка УСМ вместе с рукояткой управления огнем. Различны также устройство запирания ствола (поворотный затвор у АК против перекоса затвора у МР-43) и ударно-спусковые механизмы. Вполне вероятно, что Калашников знал о МР-43, однако очевидно, что при создании своего автомата он более ориентировался на другие известные образцы и системы стрелкового оружия. Основной заслугой Калашникова (а точнее - всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям.

Автомат Калашникова модернизированный АКМ с установленным подствольным 40-мм гранатометом ГП-25

Во второй половине 1950-х годов автомат Калашникова AK был модернизирован и в 1959 году на вооружение Советской армии принимается новый «7.62-мм автомат Калашникова модернизированный АКМ». Выпуск автоматов Калашникова АК в СССР был прекращен.

АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7.62-мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран. Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом. В результате такой щедрости в прошлом, Россия в дальнейшем утеряла значительную часть рынка автоматов, так как только ленивый в странах бывшего социалистического блока не производил тот или иной вариант автомата Калашникова. Говорить о каком либо нарушении патентных прав здесь не приходится, так как даже без учета неоригинальности конструкции ее возраст превышает все максимальные сроки патентной защиты, а полученный в 1997 году патент на "автомат Калашникова" (мировой патент WO9905467 от 4 февраля 1999 г) фактически защищает лишь отдельные решения, воплощенные в автоматах серии АК-74М, но никак не более ранние АК и АКМ.

calibr.ucoz.ru

Автомат Калашникова | Русская История Вики

Навигация по главным категориям в проекте

• • • • • • • • • •


Автомат Калашникова
СССР
Российская Федерация


Автомат Калашникова

Годы эксплуатации

1949 - наше время

Принят на вооружение

1949 год

Войны и конфликты

Практически все войны второй половины XX века

Конструктор

Михаил Калашников

Разработан

1947 - 1949 годы

Производитель

ИЖМАШ
Тульский оружейный завод

Варианты

АК, АКС, АКМ, АКМС, АКМН, АКМСН, АКМСУ, АК74, АКС74У, АК74М, АКС74, АК101, АК102, АК103, АК104, АК105, АК-107, АК-108, АК-9, АК-12, АК-47

7,62-мм автомат Калашникова обр. 1947 г. (АК, АК-47) — автомат, сконструированный Михаилом Тимофеевичем Калашниковым и принятый на вооружение армии СССР вместе с карабином СКС в 1949 году под индексом ГРАУ 56-А-212. Автомат и его модификации являются самым массовым стрелковым оружием в мире. Отличается высокой надёжностью и простотой в обслуживании, единственный минус этого оружия — его точность. С момента создания АК было выпущено более 70 миллионов образцов и различных модификаций. Состоит на вооружении трети стран мира. На его основе было создано семейство боевого и гражданского оружия, состоящее из различных автоматов, пулемётов, винтовок, гладкоствольных и нарезных ружей.
    • Калибр — 7,62 мм
    • Используемый патрон — 7,62 x 39 мм
    • Масса — 4,3 кг (без магазина)
    • Длина — 870 мм
    • Длина ствола — 415 мм
    • Принцип работы — отвод пороховых газов
    • Прицельная дальность — 800 м
    • Начальная скорость полёта пули — 715 м/с
    • Скорострельность — 600 выстрелов/мин

    К концу Великой Отечественной войны командование РККА осознало необходимость создания и принятия на вооружение оружия под промежуточный патрон, т.е. менее мощный, чем у винтовки, но мощнее пистолетного. Подобное оружие уже имелось у Германии (Штурмгевер-44) и США (карабин М1). Однако работы по его созданию удалось создать только после войны; требовалось создать комплекс стрелкового оружия, состоящий из автомата, карабина и ручного пулемёта. Патрон (7,62х39 мм) был создан ещё в 1943 году. На конкурс в 1946 году было представлено более 12 проектов; один из них выдвинул тогда никому ещё не известный старший сержант бронетанковых войск М.Т. Калашников. Но все эти проекты были отвергнуты, так как военных не устраивала их кучность стрельбы. Зимой 1946—1947 годов на очередной тур конкурса наряду с также достаточно существенно улучшенными, но не претерпевшими столь радикальных изменений, автоматами Дементьева (КБП-520) и Булкина (ТКБ-415) Калашников представил фактически новый автомат (КБП-580), мало общего имевший с предыдущим вариантом. В результате испытаний было установлено, что ни один образец не удовлетворяет тактико-техническим требованиям в полном объёме: автомат Калашникова оказался самым надёжным, но при этом обладал неудовлетворительной кучностью стрельбы, а ТКБ-415 наоборот удовлетворял требованиям по кучности, но имел проблемы с надёжностью. В конечном итоге выбор комиссии был сделан в пользу образца Калашникова, а доведение его кучности до требуемых значений было решено отложить на перспективу. Под производство автомата был выделен завод в Ижевске, где производство и началось в 1949 году. Производилось две разновидности: АК и АКС (со складным прикладом для ВДВ). Первые серии автоматов Калашникова изготавливались, в отличие от большинства образцов советского стрелкового оружия, из фрезерованных деталей; они были довольно сложными и дорогими в производстве. Изначально автомат Калашникова был строжайше засекречен; солдатам предписывалось носить оружие в чехлах, а на стрельбище собирать все до одной гильзы. Секретом для Запада он перестал быть в 1956 году, когда в ходе событий в Венгрии несколько образцов всё-таки оказались в руках спецслужб США.

    Простота конструкции и надёжность АК давно вошли в легенду. В отличие от западных штурмовых винтовок (M16, SA-80) он состоит всего из восьми основных деталей:*ствол со ствольной коробкой, прицельными приспособлениями и прикладом;

    • отъёмная крышка ствольной коробки;
    • затворная рама с газовым поршнем;
    • затвор;
    • возвратный механизм;
    • газовая трубка со ствольной накладкой;
    • ударно-спусковой механизм;
    • цевьё.

    Между деталями сделаны очень большие зазоры (именно это препятствует заклиниванию в случае попадания песка, воды и тому подобных предметов). Все основные узлы изготовлены из высокопрочной стали; на ранних модификациях цевьё и приклад выполнялись из дерева, на современных - из пластика.Предохранитель - флажковый, расположен справа. В положении "включено" он блокирует затвор; режимов огня два: автоматический и одиночный. Характерной особенностью АК является то, что первый режим огня - автоматический. Это было сделано в том числе и для того, чтобы неопытный солдат, оказавшись в горячке боя, переключив предохранитель до упора, не истратил сразу же весь магазин. Прицел АК открытый, обеспечивает прицельную дальность 300-400 метров.

    • Автоматов под индексом АК-100 и АК-106 не существует. По сути, автоматом АК-106 является АК-74М.
    • Автоматы АК-9 и АК-12 разработаны конструкторами ИЖМАШа, а не Калашниковым.
    • Производство автомата АК-109 было остановлено после выпуска 4-х образцов данного оружия.

    rushist.wikia.com

    Клейма и маркировки автоматов и ручных пулеметов Калашникова, произведенных в СССР/России. Описания, фотографии

    В настоящем материале, разработанном Павлом П., представлены основные отличительные варианты нанесения клейм, маркировок, вопросы нумерации автоматов и ручных пулеметов Калашникова производства СССР/России.

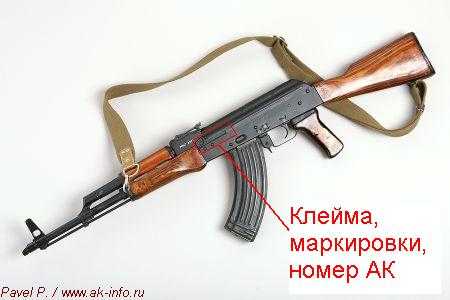

    Основное место расположение клейм, маркировок, номера автоматов Калашникова различных модификаций и ручных пулеметов Калашникова различных модификаций

    Основное место расположение клейм, маркировок, номера автоматов Калашникова различных модификаций и ручных пулеметов Калашникова различных модификаций - левая сторона ствольной коробки, мод колодкой прицельной планки.



    Основное место расположения маркировок переключения огня находится  с правой стороны ствольной коробки, справа от рисок положения  предохранителя АК.









    Основные оружейные заводы, производившие автоматы Калашникова и ручные пулеметы Калашникова:

    Ижевский машиностроительный завод (ныне ОАО «Концерн «Ижмаш»). Бывший «Ижевский оружейный завод» - далее по тексту - Ижмаш.

    Тульский оружейный завод. С 1993 г. – ОАО «ТОЗ» - далее по тексту - ТОЗ.

    №367 Вятско-Полянский машиностроительный завод «Молот». Образован в 1940 г. - далее по тексту - Молот.









    Основная схема прочтения и трактовки  клейм, маркировок, номера автоматов Калашникова различных модификаций и ручных пулеметов Калашникова различных модификаций



    • 1 - Маркировка завода-изготовителя. Вертикальная стрела с оперением, вписанная в треугольник - отличительная маркировка продукции завода Ижмаш.
    • 2 - четырехзначный год производства автоматов Калашникова.
    • 3 - индивидуальный номер оружия. для АК/АКС (т.н. АК47, АК47С) и АКМ/АКМС характерна нумерация вида "буква-буква-четыре цифры"

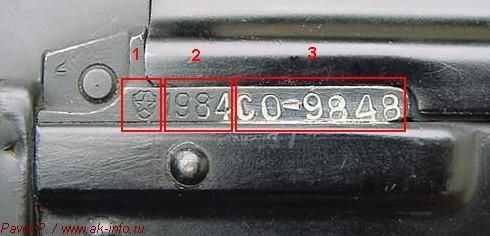

    •  1 - Маркировка завода-изготовителя. Пятиконечная звезда - отличительная маркировка продукции завода ТОЗ.
    • 2 - четырехзначный год производства автоматов Калашникова.
    • 3 - индивидуальный номер оружия, для АКМ/АКМС характерна нумерация вида "буква-буква-четыре цифры"

    • 1 - Маркировка завода-изготовителя. Пятиконечная звезда, вписанная в вертикальное стилизованное изображение щита - отличительная маркировка продукции завода Молот.
    • 2 - четырехзначный год производства ручных пулеметов Калашникова.
    • 3 - индивидуальный номер оружия, для РПК/РПКС(РПК74/РПКС74) характерна нумерация вида "буква-буква-дефис-четыре цифры"

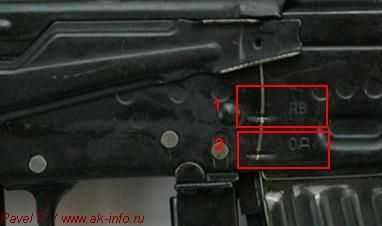

    • 1 - маркировка положения огня АВ - Автоматический огонь.
    • 2 - маркировка положения огня ОД - Одиночный огонь.



    Основные особенности:

    Отсутствие маркировок завода-изготовителя.

    Отсутствие маркировок завода-изготовителя характерно для автоматов Калашникова АК и АКС (т.н. АК-47 и АК-47С) производства 1949-1951 гг на заводе Ижмаш.











    Буквенный индекс обозначения года выпуска.

    Буквенный индекс обозначения года выпуска характерен только для автоматов Калашникова АК и АКС (т.н. АК-47 и АК-47С) производства 1956-1960 гг.

    Пример такого обозначения:

    • 1 - Маркировка завода-изготовителя Ижмаш.
    • 2 - Буквенный индекс года производства автомата, стоящий после номера.В данном случае год производства АК - 1959 г.
    • 3 - индивидуальный номер оружия.

    Таблица соответствия года производства АК буквенному индексу:

    Год производства автомата Калашникова
     Буквенный индекс года производства
     1949 А
     1950 Б
     1951 В
     1952 Г
     1953 Д
     1954 Е
     1955 Ж
     1956 З
     1957 И
     1958 К
     1959 Л
     1960 М





    Пример маркировки автомата АК 1960 г. выпуска:











    Двузначный цифровой индекс года изготовления

    Двузначный цифровой индекс года изготовления характерен для автоматов Калашникова АК74/АКС74/АК74М/АК 100й серии.

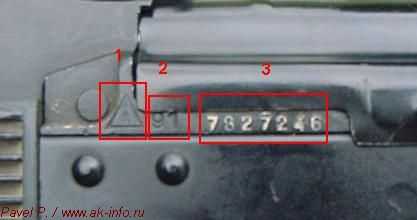

    •  1 - Маркировка завода-изготовителя ТОЗ.
    • 2 - двузначный цифровой год года производства оружия

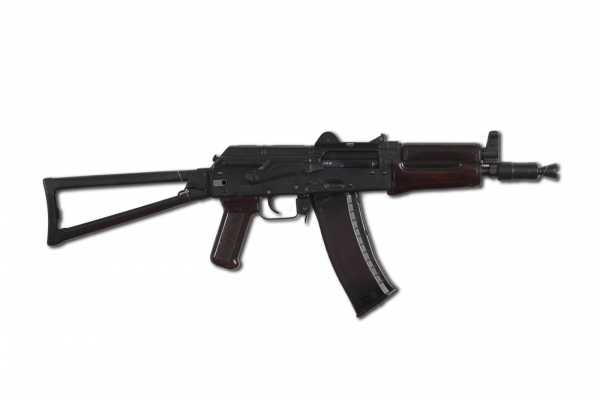

    • 3 - индивидуальный номер оружия (на фотографии представлен АКС74У)



    • 1 - Маркировка завода-изготовителя Ижмаш.
    • 2 - двузначный цифровой год года производства оружия
    • 3 - индивидуальный номер оружия (на фотографии представлен АК74М)







    Ремонтные маркировки

    После попадания автоматов Калашникова, ручных пулеметов Калашникова в ремонтные мастерские (завода, службы РАВ и прочее) - на оружии гравируется маркировка прохождения ремонтных работ. Маркировка может быть нанесена как на металлические части оружия, так и на деревянные (пластиковые). Представляет из себя в основе равносторонний четырехугольник - квадрат.

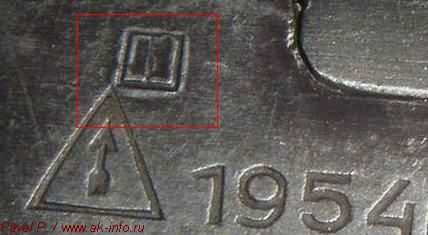

    Различные примеры ремонтных маркировок:

    Полый (пустой) квадрат

    Перечеркнутый по диагонали квадрат

     Перечеркнутый по вертикали квадрат









    Маркировки учебного (деактивированного) оружия

    Маркировки учебного (деактивированного) оружия  наносятся на предметы хозяйственно-бытового назначения, представляющие из себя макеты массогабаритные соответствующего оружия, изготовленные путем деактивации (невозможности производства выстрела) основных частей оружия (в соответствии с действующим Законодательством).

    Примеры маркировок:

    Буквы УЧ - маркировки учебных автоматов Калашникова и ручных пулеметов Калашникова.

    Надписи ММГ, МГВ, "ММГ  АКМ", МАКЕТ, нанесенные краской или выгравированные на металлических частях оружия - маркировки деактивированного оружия.


    www.ak-info.ru

    АК-47.


    Автомат Калашникова АК-47 — один из наиболее успешных образцов автоматического стрелкового оружия. Он используется по всему миру, и даже спустя полвека со времени принятия на вооружение в разных странах продолжается производство различных его модификаций.

    Первый АК-47 конструировался под 7,62-мм укороченный патрон, в котором было много от германского патрона 7,92 мм «Kurz». Советской пехоте в годы Второй мировой войны противостояли солдаты вермахта, вооруженные новейшими по тем временам штурмовыми винтовками MP 43, MP 44 и StuG 44, и потребовалось нечто, что можно было им противопоставить.

    В результате появился патрон 7,62x39 мм и АК-47. Конструктором его был Михаил Калашников, и автомат получил известность во всем мире под этим именем.

    Первые опытные образцы появились в войсках в 1947 году, хотя крупномасштабное производство было организовано лишь в начале 1950-х годов. Постепенно АК-47 становился стандартным оружием государств — членов организации Варшавского Договора. Производственные мощности были задействованы огромные, но потребность была столь велика, что многие страны ОВД начали собственное производство и появилось множество различных модификаций АК-47

    Надежное качество

    АК-47 — качественное и хорошо сделанное оружие, в котором применены некоторые характерные для германских военных образцов особенности. Ствольная коробка АК-47 вытачивается, сталь непременно хорошего качества, для отделки используется дерево, также высококачественное.

    В результате получается надежное оружие, способное выдержать любые испытания. Так как в автомате всего несколько движущихся частей, а разборка очень проста, обслуживание его также чрезвычайно просто и может производиться даже после минимальной подготовки. За много лет возникло множество модификации АК-47, наиболее распространенным стал вариант со складывающимся прикладом.

    Во всех модификациях использовался одинаковый механизм простой поворачивающийся затвор, боевые выступы которого входили в соответствующие вырезы ствольной коробки. Автоматика приводилась в действие газовым поршнем, который толкали пороховые газы, отводимые через отверстие в канале ствола.

    Мировое производство

    АК 47 выпускали в Китае, Польше, ГДР, Румынии и многих других странах. Его устройство скопировали в финской винтовке «Валмет» и израильской «Галил». В конце 1950-х годов в СССР решили, что при производстве очень много времени тратится на машинную обработку деталей. Доработанный образец получил обозначение «Автомат Калашникова модернизированный», или АКМ, который в принципе не отличался от предыдущего образца, но был проще в изготовлении.

    Самым заметным изменением стала ствольная коробка. Теперь она изготавливалась способом штамповки, а не фрезеровалась. Затвор так же несколько изменили, упростив его конструкцию. Есть и еще некоторые отличия, большинство из которых призвано облегчить производство.

    АКМ не сразу заменил автоматы АК-47, многие из которых продолжают использоваться до сих пор. Другие страны Варшавского Договора постепенно также перешли на выпуск АКМ, а некоторые страны (например, Венгрия) даже пошли дальше: венгерский АКМ-63 даже внешне выглядит несколько по-другому, хотя основной механизм у него остался от АКМ. Модификация со складывающимся прикладом получила обозначение АКМС.

    Огромное количество

    В разных странах мира было произведено свыше 50 миллионов АК-47, АКМ и их модификаций. АК-47 и АКМ будут оставаться на вооружении и в XXI веке, эта долговечность может быть частично объяснена большой распространенностью, но основная причина заключается в том, что АК-47 и АКМ — оружие прочное, надежное и простое в обращении и обслуживании.

    Характеристики:

    АКМ

    Калибр: 7,62 мм
    Вес: снаряженного 3,98 кг
    Длина общая: 876 мм
    Длина ствола: 414 мм
    Максимальная скорострельность: 600 выстр/мин
    Начальная скорость полета пули: 710 м/с
    Емкость магазина: 30 патронов

    АК-47

    Калибр: 7,62 мм
    Вес: снаряженного 5,13 кг
    Длина общая: 869 мм
    Длина ствола: 414 мм
    Максимальная скорострельность: 600 выстр /мин
    Начальная скорость полета пули: 710 м/с
    Емкость магазина: 30

    http://youtu.be/g3jlmva37i0

    thebester.ru

    47 - это... Что такое АК-47?

    Согласно отдельным источникам, заслуга Хуго Шмайссера заключалась в разработке технологии холодной штамповки, которой он занимался до 1952 года, что сыграло свою роль в появлении штампованного магазина и ствольной коробки АКМ (с 1959 года).[12] Между тем, подобные технологии использовались и до Шмайсера, в том числе в СССР при изготовлении пистолетов-пулемётов ППШ и ППС-43, которые имели преимущественно штампованную конструкцию до появления StG-44, то есть у советской стороны к тому времени уже был некоторый опыт в изготовлении деталей стрелкового оружия методом штамповки. Вместе с тем, следует отметить, что Хуго Шмайссер не оставил мемуаров о времени, проведённом в СССР, поэтому какая-либо другая информация об участии Шмайссера и других немецких специалистов в разработке автомата Калашникова на настоящее время недоступна.

    К этому также стоит добавить, что в конструкции АК использованы элементы экспериментального автоматического карабина, созданного Калашниковым еще в 1944 году, а экспериментальные образцы нового автомата для полигонных испытаний были готовы до появления немецких специалистов в Ижевске.

    Таким образом, можно с большой уверенностью сделать вывод о том, что АК является собственной разработкой Михаила Калашникова.

    Конструкция

    Автомат Калашникова Складной образца 1947 года в разобранном виде. Сверху — американская винтовка M16, также разобрана.

    Автоматика АК действует за счёт отвода пороховых газов через верхнее отверстие в стенке канала ствола. Газовый поршень со штоком жёстко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задаёт направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулемётами иногда не совсем верно именуется «возвратно-боевой»). Рукоятка перезарядки расположена справа и выполнена заодно с затворной рамой. При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение («страгивание») находящейся в патроннике гильзы. Это способствует сбросу давления в патроннике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Выброс стреляной гильзы вправо через окно ствольной коробки обеспечивают установленный на затворе подпружиненный выбрасыватель и жёсткий отражатель ствольной коробки. «Вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило надёжную работу системы при сильной загрязнённости.

    Ударный механизм

    Ударный механизм — куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептало одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и её крышкой. При этом затвор можно отвести назад для проверки патронника, но его хода недостаточно для досылания следующего патрона в патронник. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, роль и затворной коробки, и корпуса ударно-спускового механизма. Первые партии АК имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако имеющаяся технология не позволила тогда достичь требуемой жёсткости коробки, и в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной поковки, что вызвало увеличение веса оружия. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защёлкой штампованной крышки ствольной коробки.

    Прицел

    Автомат имеет традиционный секторный прицел с расположением прицельной колодки в средней части оружия и мушки — у дульной части ствола, на треугольном основании. Мушка — регулируемая по высоте, с боков укрыта «крыльями стойки», прицел проградуирован до 800 м. У последующих модификаций градуировка прицела дошла до 1000 м.

    Достоинства и недостатки

    Достоинства АК:

    • Простота конструкции (относительная — он сложнее, чем пистолеты-пулемёты, но проще других автоматов).
    • Технологичность.
    • Высочайшая надёжность.[9]
    • Удобство эксплуатации.
    • Автомат может эксплуатироваться в любых климатических условиях, при любых температурах воздуха, от арктических морозов до экваториальной жары.
    • Достаточно большие зазоры в подвижных деталях и высокие скорости движения узлов делают его малочувствительным к загрязнениям — можно, например, вести огонь из автомата, который непосредственно перед стрельбой падал в грязную воду или в мелкий песок.

    В значительной степени неприхотливость достигается за счёт того, что энергия газового двигателя существенно выше, чем необходимо для перезарядки чистого и хорошо смазанного оружия, и этот избыток позволяет механизму легко преодолевать повышение трения из-за загрязнений.

    Недостатки АК:

    • Излишняя мощность газового двигателя приводит к тряске автомата, при стрельбе длинными очередями (более двух-трёх патронов) без жёсткой фиксации оружия прицел неизбежно сбивается (уходит вверх-вправо). Из-за этого реальная эффективная дальность стрельбы очередями не превышает 300 м (хотя одиночными, в некоторых случаях, можно стрелять на 900 м).

    В последующих моделях АК основные усилия были приложены именно к устранению (или хотя бы смягчению) этих недостатков, сначала с помощью дульного компенсатора, позже — применением сбалансированного узла автоматики.

    Кроме того, можно отметить мелкие конструктивные недостатки, такие как:

    • Не очень удобный переводчик огня, издающий сильный характерный щелчок при переключении,
    • С точки зрения теории механизмов и машин (ТММ), газопоршневой двигатель узла перезаряда оказался мощнее двигателя узла перезаряда «на отдаче», что повысило надёжность, но эволюционно, из-за отсутствия подобия кривошипно-шатунного механизма и полного вращения, автоматы этого типа подобны паровой машине Ползунова (в которой не было кривошипно-шатунного механизма) и швейным машинкам Зингера (в которых нет полного вращения челнока). Современные газопоршневые двигатели с кривошипно-шатунным механизмом и швейные машинки с роторным челноком давно уже перешли на полное вращение, которое позволяет лучше сбалансировать механизм. Стрелковое оружие, которое из-за отсутствия полного (роторного, многооборотного) вращения трудно сбалансировать, при стрельбе очередями сильно трясёт, так как затвор, имеющий момент инерции, колеблется то в одну сторону, то в другую, что снижает кучность стрельбы. При такой системе, чем выше темп стрельбы, тем больше тряска, снижающая кучность. Эволюционно стрелковое оружие сильно отстаёт от газопоршневых двигателей внутреннего сгорания с кривошипношатунным механизмом и швейных машинок с полным вращением (с роторным челноком). Ещё более стрелковое оружие отстаёт от роторного двигателя Ванкеля. Сделать очевидный переход к полному роторному многооборотному вращению затвора, давно применённому в двигателях внутреннего сгорания и в швейных машинках с полным вращением (с роторным челноком), в стрелковом оружии никто не решился.

    Применение в мире

    АК настолько распространён в мире, что сто́ит порой дешевле продуктов первой необходимости. Он присутствует или присутствовал на флагах и гербах нескольких стран мира: Буркина Фасо, Восточного Тимора, Зимбабве, Мозамбика. Его можно увидеть в сводках из горячих точек мира. АК состоит на вооружении регулярных армий более пятидесяти стран мира, террористических группировок и просто банд. Пентагон расходует миллиарды долларов на вооружения и военные технологии, но АК по-прежнему остаётся самым смертоносным и массовым оружием на Земле. В ходе холодной войны США и СССР соперничали в торговле оружием по всему миру, принося со своим режимом своё оружие. АК заметно превосходил винтовки M1 и M14, которые поставлял США; простота АК и выносливость отлично соответствовали климатическим условиям бедных стран, не имевших предприятий по ремонту оружия.

    Кроме того, СССР бесплатно давал лицензии на производство дружественным странам. И вскоре АК стали производить такие страны как: Румыния, Болгария, Венгрия, ГДР, Китай, Польша, Северная Корея и Югославия. С АК не надо долго учиться обращаться, этим объясняется такое распространение автомата среди партизан, повстанцев и террористов.[14]

    Первое боевое применение

    Первый случай применения АК на мировой арене произошёл в 1956 году, в ходе подавления восстания в Венгрии. АК хорошо зарекомендовал себя в городских боях, благодаря своей мощи, не свойственной пистолетам-пулемётам, и компактности он часто мог сделать то, чего не могли сделать танки.

    АК во Вьетнамской войне

    АК также стал одним из символов Вьетнамской войны, во время которой широко применялся солдатами северовьетнамской армии и партизанами НФОЮВ. Американские оружейники отказывались признавать превосходство АК, однако американские военные на себе испытали на прочность советский автомат. Вскоре американцы сами признали превосходство АК над своим оружием. В неблагоприятных условиях джунглей M16 быстро выходили из строя, а их ремонт был сложен. Южновьетнамская армия и американцы боялись АК, потому что более тяжёлые пули калибра 7,62×39 мм из-за стального сердечника не отклонялись при ударе о листву джунглей в отличие от НАТОвских 5,56, и поэтому американским солдатам было строго запрещено подбирать трофейные АК, так как при стрельбе из АК все солдаты рефлекторно стреляли на звук автомата.

    АК в войне в Афганистане

    Война в Афганистане дала начало распространению АК по всему миру. Теперь им были вооружены повстанцы и террористы. Начальный этап войны не казался для СССР катастрофическим, но ситуация стала меняться, когда в руках у повстанцев появилось новое оружие, в том числе и АК. Главным образом повстанцам стали поставлять оружие США, которые когда-то недооценили АК. В основном автоматы шли из Китая (где АК производился по лицензии), через Пакистан и потом попадал в руки моджахедам. АК был дешёвым и надёжным оружием, поэтому США предпочли его.

    Когда последние советские войска 15 февраля 1989 года вышли из Афганистана, его развитая оружейная инфраструктура вросла в экономику и культуру страны и соседних стран. Ещё до вывода советских войск западные СМИ обращали внимание на большое количество АК в регионе, а в лексикон вошло понятие «Культура Калашникова»[15]. Например, в Пакистане большая часть экономики государства — в том числе группировки грабителей и похитителей людей, наркобароны, пользовавшиеся налаженными маршрутами перевоза оружия, и деревенские торговцы оружием, покупавшие, продававшие, чинившие и изготовлявшие собственные версии — зависели от вездесущего АК.

    АК в войне в Ираке

    В Ираке АК был тоже своеобразным символом, он был любимым оружием Хусейна, в Ираке даже построили мечеть с минаретами в форме магазинов от АК. У самого же Хусейна нашли два позолоченных автомата. Заново формирующаяся американскими военными и советниками из числа гражданских лиц армия Ирака, отказалась от американских винтовок M16 и M4. Когда американцы планировали оснащение иракских вооружённых сил, они с удивлением заметили, что иракцы требуют АК. Как позднее выяснилось, любой житель Ирака старше двенадцати лет с лёгкостью может собрать и разобрать автомат.[16]

    АК после распада СССР

    Несмотря на существующее мнение о том, что распад СССР привёл к резкому росту объёмов продажи Автоматов Калашникова и падению цен на них, серьёзные исследования опровергают это. Как сами цены, так и тенденции их изменения, до и после распада СССР совпадают.

    АК и Венесуэла

    В 2005 году президент Венесуэлы Уго Чавес принял решение подписать с Россией контракт на поставку 100 тыс. автоматов АК-103. Контракт был выполнен в 2006 году, но Уго Чавес уже говорит о готовности закупить ещё 920 тысяч автоматов и ведёт переговоры о налаживании в стране лицензионного производства АК-103. Основной причиной наращивания закупок вооружения Уго Чавес называет «угрозу американского военного вторжения».

    Семейство АК

    Экспериментальные образцы АК

    • АК-46 — самозарядный карабин, разработанный Калашниковым в 1944 году и представленный в 1946 году для участия в конкурсе на автомат. Конструкция имела сходство с устройством американской винтовки M1 Garand (автоматика с коротким ходом расположенного над стволом газового поршня и поворотным затвором, схожим с таковым у Garand). Признан комиссией непригодным для дальнейшей отработки после второго тура испытаний. После радикальной переработки для участия в следующем туре испытаний новый автомат (прототип АК) получил минимальное конструктивное сходство с предшественником.[7]

    Снайперские винтовки на основе АК

    На базе АК были сделаны два образца снайперских винтовок. Автоматика работает на принципе отвода пороховых газов из канала ствола с коротким ходом поршня. Предохранитель флажкового типа находится на ствольной коробке справа. На ствольной коробке слева имеется кронштейн для крепления оптического прицела. Схема запирания такая же, как в автомате АК.

    АКС

    АКС со складным металлическим прикладом 1959 года выпуска. Приклад сделан по образцу немецкого пистолета-пулемёта MP-40

    АКС (Индекс ГАУ — 56-А-212М) — модификация АК со складным прикладом, предназначавшаяся для воздушно-десантных войск. Была принята одновременно с АК. Механизм сложения приклада сделан по образу немецкого пистолета-пулемета MP-40 (основной недостаток подобного решения — быстро разбалтывающийся шарнир).[17] Первоначально выпускался с штампованной ствольной коробкой, а с 1951 года — фрезерованной из-за высокого процента брака при штамповке.[7]

    Серия АКМ

    В 1959 году принята на вооружение новая модель автомата — АКМАвтомат Калашникова Модернизированный», Индекс ГРАУ — 6П1). В АКМ прицельная дальность увеличена до 1000 м, внесены изменения, направленные на повышение надёжности и удобства эксплуатации.

    Ствольная коробка АКМ сделана штампованной, за счёт чего снижена масса автомата. Приклад приподнят вверх, для приближения точки упора автомата к линии стрельбы. Внесены изменения в ударно-спусковой механизм — добавлен замедлитель срабатывания курка, благодаря которому спуск курка при автоматической стрельбе происходит на несколько миллисекунд позже. Эта задержка практически не влияет на темп стрельбы, она лишь позволяет затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом.[18] Несмотря на ряд мероприятий по улучшению кучности, описанный в мемуарах Калашникова, согласно НСД кучность АКМ хуже, чем у АК.

    Дульная часть ствола оружия имеет резьбу, на которую устанавливается съёмный дульный компенсатор в виде лепестка (так называемый «лотковый компенсатор»), предназначенный для компенсации «увода» точки прицеливания вверх-вправо при стрельбе очередями за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора.[7] На эту же резьбу вместо компенсатора могут устанавливаться глушители ПБС или ПБС-1, для использовании которых необходимо применять патроны 7,62УС с дозвуковой начальной скоростью пули. Также на АКМ появилась возможность установки подствольного гранатомёта ГП-25.

    • АКМС (Индекс ГРАУ — 6П4) — вариант АКМ со складным прикладом. Система крепления приклада была изменена относительно АКС (складывался вниз-вперед, под ствольную коробку). Модификация разработана специально для десантников.[7]
    • АКМСУ — укороченный вариант АКМ со складным прикладом, предназначенный для спецподразделений и воздушно-десантных войск. Был выпущен в очень малом количестве и широкого распостранения в войсках не получил. На вооружение официально не поступал.
    • АКМН (6П1Н) — вариант с ночным прицелом.
      • АКМСН (6П4Н) — модификация АКМН со складным металлическим прикладом.

    АК-74

    В 1970-х годах, вслед за странами НАТО, СССР пошёл по пути перевода стрелкового оружия на малоимпульсные патроны с пулями уменьшенного калибра для облегчения носимого боепкомплекта (для 8 магазинов патрон калибра 5,45 мм дает экономию массы в 1,4 кг)[19] и избыточной мощности промежуточного патрона. Под патроны калибра 5,45 мм была создана и принята на вооружение в 1974 году модификация АК-74. В этих модификациях за счёт уменьшения калибра была увеличена толщина ствола, благодаря чему устранён один из недостатков — перегрев и выход из строя ствола при длительной непрерывной стрельбе без охлаждения. Также был установлен новый дульный тормоз-компенсатор, что позитивно сказалось на кучности стрельбы. Несмотря на этот положительный момент, многие профессиональные военные продолжают считать, что АКМ под патрон 7,62 мм, по сумме боевых качеств, был лучшим из линейки автоматов Калашникова. Из недостатков 5,45 мм модификаций называется склонность пуль этого калибра (свойственная и пулям НАТОвского 5,56 мм) к рикошету при встрече даже с лёгкими и непрочными препятствиями и более низкая пробивная способность (хотя такие пули наносят более тяжёлые ранения).

    Автоматы серии 100

    АК-105

    В начале 90-х появилась новая серия автомата, получившая название «Серия 100». Модели этой серии продаются на экспорт, а также находятся на вооружении МВД. За основу серии был взят АК-74М, конкретные модели различаются калибрами (5,45x39 мм для АК-105 и АК-107; 5,56x45 мм НАТО для АК-101, АК-102, АК-108; 7,62x39 мм для АК-103, АК-104), укороченным стволом (AK-102, AK-104, АК-105), сбалансированной системой автоматики (АК-107 и АК-108). Характерной чертой всех автоматов 100-й серии является пластиковые цевьё и приклад чёрного цвета.[20]

    Модели со сбалансированной автоматикой

    Следующим принципиальным шагом в развитии модельного ряда АК стали автоматы АК-107 и АК-108. В них применена модифицированная схема автоматики перезаряжания — безударная с разделёнными массами. В этой схеме автомат имеет два газовых поршня со штоками, движущимися навстречу друг другу. Основной поршень приводит в действие автоматику, дополнительный — перемещает массивный компенсатор, движения которого компенсируют импульс затворного механизма. Это позволяет устранить тряску автомата от перемещения затвора, что повышает кучность автоматической стрельбы, в особенности из неустойчивых положений, в 1,5-2 раза. Построенные по такой схеме автоматы могут успешно конкурировать с конструктивно более сложным АН-94 (уступая однако по кучности стрельбы очередями из 2 выстрелов) и очень близким к АК по конструкции АЕК-971.[21]

    Таблица характеристик автоматов серии АК и их отечественных конкурентов

    med.academic.ru

    История развития моделей автомата Калашникова : picturehistory

    Наука о том, как различать модели автомата Калашникова

    В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе - между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).

    Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге "История русского автомата" Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.

    Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.

    Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.

    Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.

    Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.

    Деревянные детали нового оружия - приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, - покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.

    АКС (АКС-47)

    Одновременно с АК-47 на вооружение была принята и модель с литерой "С", означавшей "складной". Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.

    "Подобный приклад, состоявший из двух штампосварных тяг, плечевого упора и механизма фиксации, обеспечивал удобство обращения с оружием - в походном положении, при передвижении на лыжах, прыжках с парашютом, а также его использования для стрельбы из танков, бронетранспортеров, и т.д.", - пишет Сергей Монетчиков.

    Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.


    АКМ и АКМС

    Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 - в 1959 году. Он получился более легким, дальнобойным и удобным в применении.

    "Не удовлетворяла нас, а особенно главного заказчика, кучность при стрельбе из устойчивых положений, лежа с упора, стоя с упора. Выход нашли, введя замедлитель срабатывания курка, увеличивший межцикловое время, - писал Калашников в книге "Записки конструктора-оружейника". - Позже был разработан дульный компенсатор, позволивший улучшить кучность боя при автоматической стрельбе из неустойчивых положений, стоя, с колена, лежа с руки".

    Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.

    Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие - изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 - до 8).

    Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.

    Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 "Костер". Как и свой предшественник, АКМ был разработан и в складном варианте с литерой "С" в названии.


    АК-74

    В 1960-х годах советское военное руководство приняло решение о разработке стрелкового оружия под малоимпульсный патрон калибра 5,45 миллиметра. Дело в том, что в АКМ так и не удалось добиться высокой кучности стрельбы. Причина была в слишком мощном патроне, который давал сильный импульс.

    К тому же, как пишет Монетчиков, в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама - американские винтовки AR-15, автоматический вариант которых позже был принят на вооружение армии США под обозначением M-16. Уже тогда АКМ уступал по многим параметрам AR-15, в частности - по кучности боя и вероятности попаданий.

    "По трудности разработки, по поиску подходов конструирование автомата под патрон 5,45-мм калибра можно сравнить, наверное, только со временем рождения АК-47 - отца всей семьи нашей системы. Поначалу, когда мы решили взять за основу схему автоматики АКМ, один из заводских руководителей высказал мысль, что искать тут что-то и выдумывать нет необходимости, дескать, достаточно будет простого перестволения. Я подивился в душе наивности такого суждения, - вспоминал о том периоде Михаил Калашников. - Конечно, поменять ствол большего калибра на меньший дело нехитрое. Потом, кстати, и пошло гулять расхожее мнение, что мы будто бы всего лишь поменяли цифру "47" на "74".

    Основной особенностью нового автомата был двухкамерный дульный тормоз, который при стрельбе поглощал примерно половину энергии отдачи. Слева на ствольной коробке смонтировали планку под ночные прицелы. Новая резинометаллическая конструкция затылка приклада с поперечными канавками уменьшила его скольжение по плечу при ведении прицельной стрельбы.

    Цевье и приклад сначала делались из дерева, однако в 1980-х годах перешли на черный пластик. Внешней особенностью приклада были канавки с обеих сторон, они делались для облегчения общего веса автомата. Также из пластика стали делать и магазины.


    АКС-74

    Для ВДВ традиционно была сделана модификация со складным прикладом, правда на этот раз он убирался влево вдоль ствольной коробки. Считается, что такое решение было не очень удачным: в сложенном виде автомат получался широким и натирал кожу при ношении за спиной. При ношении на груди возникало неудобство, если требовалось откинуть приклад, не снимая оружия.

    На верхней стороне приклада появилась кожаная подщечная муфта, она защищала щеку стрелка от примерзания к металлической детали в зимних условиях.

    АКС-74У
    Следуя мировой моде 1960-70-хх годов, в СССР решили разработать малогабаритный автомат, который можно было бы использовать в стесненных условиях боя, преимущественно при стрельбе на близкие и средние расстояния. Очередной объявленный конкурс среди конструкторов выиграл Михаил Калашников.

    По сравнению с АКС-74 ствол был укорочен с 415 до 206,5 миллиметра, из-за чего пришлось отнести газовую камеру назад. Это, пишет Сергей Монетчиков, повлекло за собой изменение конструкции мушки. Ее основание было выполнено совместно с газовой камерой. Такая конструкция обусловила и перенос прицела ближе к глазу стрелка, иначе прицельная линия оказывалась очень короткой. Заканчивая тему прицела отметим, что автоматы данной модели оснащались самосветящимися насадками для стрельбы ночью и в условиях ограниченной видимости.

    Большее давление пороховых газов потребовало установки усиленного пламегасителя. Он представлял собой цилиндрическую камеру с раструбом (расширение в виде воронки) спереди. Пламегаситель крепился на дульной части ствола, на резьбовой посадке.

    Укороченный автомат был укомплектован более массивными деревянным цевьем и ствольной накладкой газовой трубки, в нем могли использоваться как стандартные магазины на 30 патронов, так и укороченные - на 20.

    Для более полной унификации укороченного автомата с АКС-74 было принято решение использовать такой же приклад, откидывающийся на левую сторону ствольной коробки.

    АК-74М

    Этот автомат является глубокой модернизаций оружия, принятого на вооружение в 1974 году. Сохранив все лучшие качества, присущие автоматам Калашникова, АК-74М приобрел ряд новых, значительно улучшивших его боевые и эксплуатационные характеристики.

    Основной особенностью новой модели стал складной пластмассовый приклад, заменивший металлический. Он был легче предшественников, а по конструкции аналогичен постоянному пластмассовому прикладу АК-74, выпускавшихся в конце 1980-х. При ношении он меньше цепляется за одежду, не вызывает дискомфорта при стрельбе в условиях низких или высоких температур.

    Цевье и ствольная накладка газовой трубки автомата были выполнены из стеклонаполненного полиамида. По теплоотдаче новый материал почти не отличался от дерева, что исключило ожог рук при длительной стрельбе. Продольные ребра на цевье позволили удобнее и прочнее удерживать оружие во время прицельного огня.

    "Сотая серия" (АК 101-109)

    Эти модификации Калашникова, разработанные в 1990-е на базе АК-74М, называют первым отечественным семейством коммерческого оружия, так как предназначались они больше на экспорт, нежели для внутреннего потребления. В том числе, они были рассчитаны и на патрон НАТО калибра 5,56 на 45 миллиметров.

    Из конструкций автоматов "100-й" серии (аналогичной лучшей модели 5.45-мм автомата Калашникова - АК74М) полностью исключены деревянные детали. Приклад и цевье у всех выполнены из ударопрочного стеклонаполненного полиамида черного цвета, за что это оружие, как пишет Монетчиков, получило у американцев название "Черный Калашников". Все модели имеют пластмассовые, складывающиеся налево вдоль ствольной коробки приклады и планку для монтажа прицелов.

    Самыми оригинальными в "сотой" серии стали автоматы АК-102, АК-104 и АК-105. В их конструкции был сделан рывок в повышении уровня унификации между стандартными автоматами и их укороченными вариантами. За счет небольшого увеличения общей длины (на 100 миллиметров по сравнению с АКС-74У) стало возможным оставить газовую камеру на том же месте, что и в АК-74, позволив таким образом использовать на всех автоматах серии унифицированные подвижную систему и прицельные приспособления.

    Друг от друга автоматы "сотой" серии отличаются в основном калибром, длиной ствола (314 - 415 миллиметров), секторными прицелами, рассчитанными на разную дальность (от 500 до 1000 метров).

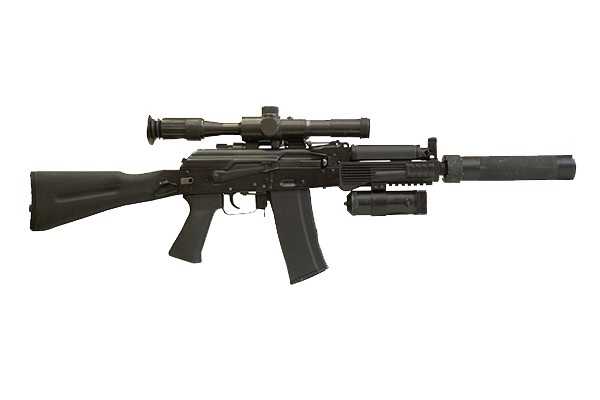

    АК-9

    Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки "сотой" серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.

    Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина - 20 патронов.

    На цевье имеется специальная планка для различного съемного оборудования - фонарей, лазерных указателей.


    АК-12

    Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов - эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.

    Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.

    Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов.

    Источник: http://www.rg.ru/2014/11/09/kalashnikov-site.html

    picturehistory.livejournal.com

    Автоматы Калашникова «сотой серии» - Gpedia, Your Encyclopedia

    Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 октября 2017; проверки требуют 18 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 октября 2017; проверки требуют 18 правок.
    Автоматы Калашникова «сотой серии»

    автомат АК-103
    Тип автомат
    Страна Россия Россия
    История службы
    Принят на вооружение 1995
    На вооружении см. Страны-эксплуатанты
    Войны и конфликты Гражданская война в Ливии
    Гражданская война в Сирии
    Крымский кризис
    История производства
    Конструктор Калашников, Михаил Тимофеевич
    Разработан 1994 год
    Производитель Ижевский машиностроительный завод
    Всего выпущено производство продолжается
    Варианты См. Варианты
    Характеристики
    Масса, кг

    с пустым / снаряженным магазином:
    3,6 / 4,0 (АК-101)[1],
    3,2 / 3,6 (АК-102)[2],
    3,6 / 4,1 (АК-103)[3],
    3,2 / 3,7 (АК-104)[4],
    3,2 / 3,5 (АК-105)[5];
    магазин:
    0,23 (АК-101, АК-102 и АК-105)[6],

    0,25 (АК-103 и АК-104)[7]
    Длина, мм с разложенным / сложенным прикладом:
    943 / 705 (АК-101, АК-103)
    824 / 586 (АК-102, АК-104, АК-105)
    Длина ствола, мм

    415 (АК-101, АК-103)[1][3]

    314 (АК-102, АК-104, АК-105)[2][4][5]
    Патрон 5,56×45 мм НАТО (АК-101, АК-102)
    7,62×39 мм (АК-103, АК-104)
    5,45×39 мм (АК-105)
    Калибр, мм 5,56 (АК-101, АК102)
    7,62 (АК-103, АК-104)
    5,45 (АК-105)
    Принципы работы отвод пороховых газов, поворотный затвор
    Скорострельность,
    выстрелов/мин
    600-650
    Начальная скорость
    пули, м/с

    910 (АК-101)[1]
    850 (АК-102)[2]
    715 (АК-103)[3]
    670 (АК-104)[4]

    840 (АК-105)[5]
    Прицельная дальность, м

    1000 (АК-101, АК-103)[1][3]

    500 (АК-102, АК-104, АК-105)[2][4][5]
    Вид боепитания коробчатый секторный магазин на 30 патронов
    Прицел регулируемый открытый, предусмотрено крепление для оптического прицела
     Автоматы Калашникова «сотой серии» на Викискладе

    АК-101 (индекс ГРАУ — 6П43) и АК-103 (индекс ГРАУ — 6П45) — экспортные версии автомата АК-74М, различающиеся использованием патронов 5,56×45 мм (стандарт НАТО SS109) и 7,62×39 мм (советский патрон образца 1943 г.), соответственно.

    АК-102 (индекс ГРАУ — 6П44), АК-104 (индекс ГРАУ — 6П46), АК-105 (индекс ГРАУ — 6П47) — это модификации АК-101, АК-103 и АК-74М, соответственно, с укороченным на 101 мм стволом. Промежуточная (между АК-74М и АКС-74У) длина ствола позволила уменьшить габариты оружия, оставив газоотводное отверстие на том же месте относительно казённой части ствола, что и в АК-74М, и не укорачивать газовую камеру (как в АКС-74У). Это повысило унификацию всего «сотого» семейства[8].

    АК-101, АК-102, АК-103 и АК-104 предназначены для продажи на экспорт, а АК-105, использующий патроны 5,45×39, как и АК-74М, — для вооружённых сил и правоохранительных органов России[8].

    Приклад и цевьё новых автоматов выполнены из ударопрочного стеклонаполненного полиамида чёрного цвета. Основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовая камера, нижняя антабка, защёлка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Укороченные автоматы оснащены измененной прицельной планкой (разметка только до 500 м).

    На всех вариантах имеются посадочные места для установки подствольного гранатомёта или штыка. В комплект поставки входят: масленка, ремень для ношения оружия и принадлежность.

    Владимир Павлович Гродецкий, занимая должность генерального директора ОАО «Ижевский машиностроительный завод», о «сотой серии» отзывался так[9]:

    В «сотой» серии заложены новые материалы, новые технологии, новые конструкторские решения, характеристики стрельбы намного выше, чем у АКМ, которым сегодня вооружена наша армия. В другие страны мы поставляем уже только «сотую» серию.

    В 2009 году было объявлено о разработке новой модели «двухсотой серии», которая затем была переименована в автомат Калашникова пятого поколения, АК-12[10].

    Варианты

    • АК-101-1, АК-102-1, АК-103-1, АК-104-1, АК-105-1 — с упрощённым ударно-спусковым механизмом (без замедлителя и автоспуска с осью), позволяющим вести огонь только одиночными выстрелами. Предназначены для правоохранительных органов и охранных структур.
    • АК-101-2, АК-102-2, АК-103-2 (6П45.Сб-02[11]), АК-104-2, АК-105-2 — варианты с модифицированным ударно-спусковым механизмом, позволяющем вести огонь с отсечкой очереди по 3 выстрела. Соответственно переключатель имеет 4 положения: П — предохранитель, А — автоматическая стрельба, 3 — стрельба с отсечкой очереди в 3 выстрела, 1 — стрельба одиночными выстрелами.
    • АК-103-3 — обновлённый вариант с пистолетной рукояткой эргономичной формы с дополнительной кнопкой предохранителя, планками Пикатинни на ствольной коробке и нижней части цевья, съёмной сошкой (выполняющей также функцию передней рукоятки)[12].

    В новой серии по-прежнему не используются облегчённые сплавы для снижения веса. Под стволом находится нескладываемый стержень-шомпол.

    Экспорт

    Венесуэла

    В 2005 году Венесуэла заключила контракт на поставку 100 тысяч автоматов АК-103, 74 млн патронов калибра 7,62×39 мм, магазинов, штык-ножей, запчастей, технических руководств и 5 тренажеров общей стоимостью около $40 млн. В 2006 году было достигнуто соглашение о строительстве к 2012 году заводов по лицензионному производству автоматов и боеприпасов к ним. Помимо этого, президент страны Уго Чавес заявлял о готовности закупить ещё 920 тысяч автоматов[13][14]. Строительство заводов было приостановлено в 2014 году. В дальнейшем окончание строительства завода было перенесено на конец 2015 года по причине смены подрядчика[15]. После двухлетней паузы строительство в Венесуэле заводов по производству автоматов Калашникова и боеприпасов к ним возобновляется с 1 апреля, сообщил в интервью РИА Новости руководитель делегации "Рособоронэкспорта" на оружейной выставке FIDAE-2016 Сергей Ладыгин. На данный момент готовность двух предприятий – по производству автоматов Калашникова (АК-103) и боеприпасов к ним – составляет около 70%. В своё время строительство было приостановлено, в том числе и в связи с финансовыми трудностями, а также с работой генерального подрядчика. Теперь состоялась смена генподрядчика, и по новым планам заводы будут достроены в 2016-2017 гг[16]. В 2016 году Рогозин заявил что завод приступит к производству в 2019[17].

    Пакистан

    В 2016 году Пакистан планирует закупить крупную партию АК-103[18], это будет зависеть от того, какой автомат выберет армия, среди них 5 кандидатов: SCAR-H, CZ-806 BREN 2, Zastava M21, Beretta ARX-200 и АК-103[19].

    Страны-эксплуатанты

    География распространения автоматов Калашникова «сотой серии».

    Примечания

    1. 1 2 3 4 описание АК101 на сайте концерна «Калашников»
    2. 1 2 3 4 описание АК102 на сайте концерна «Калашников»
    3. 1 2 3 4 описание АК103 на сайте концерна «Калашников»
    4. 1 2 3 4 описание АК-104 на сайте концерна «Калашников»
    5. 1 2 3 4 описание АК-105 на сайте концерна «Калашников»
    6. ↑ описание семейства автоматов со стандартным стволомна сайте ОАО «НПО «ИЖМАШ». 24.12.2014 на Wayback Machine (от 24 декабря 2014)
    7. ↑ описание семейства укороченных автоматовна сайте ОАО «НПО «ИЖМАШ». 02.02.2014 на Wayback Machine (от 2 февраля 2014)
    8. 1 2 С. Монетчиков. «Черный Калашников» // журнал «Братишка». — июль 2005 г.
    9. 1 2 Материалы встречи с представителями республиканских и российских СМИ {title} (недоступная ссылка — история). Проверено 28 мая 2010. Архивировано 29 ноября 2014 года.  (рус.)
    10. ↑ «Испытания нового „калашникова“ начнутся в 2011 году». lenta.ru (25.05.2010). Проверено 2 декабря 2011. Архивировано 17 марта 2012 года.
    11. ↑ http://armamentresearch.com/wp-content/uploads/2016/03/ARES-Research-Report-No.-5-A-Tale-of-Two-Rifles.pdf
    12. ↑ Видео «Владимир Гродецкий представил АК 103-3» на сайте myvi.ru
    13. ↑ Статья «Русские идут» на сайте lenta.ru
    14. ↑ Венесуэла переходит на собственное производство АК-103 Архивная копия от 26 января 2012 на Wayback Machine // информагентство «Оружие России»
    15. ↑ ВЗГЛЯД / Рогозин заявил о «странных сбоях» при строительстве завода по сборке автоматов Калашникова в Венесуэле. Проверено 16 декабря 2014.
    16. ↑ Венесуэла достроит заводы по производству автоматов Калашникова. Проверено 1 сентября 2016.
    17. ↑ Рогозин: в Венесуэле в 2019 году заработает завод по производству автомата Калашникова
    18. ↑ Пакистан намерен закупить российские автоматы АК-103. ТАСС (13 июня 2016 года).
    19. Bilal Khan. What rifle will Pakistan Army choose?. Quwa (Март 21 2016 года).
    20. 1 2 3 4 Симфония Калашникова: от «сотки» до АК-12
    21. ↑ Южный Кавказ закупил в 2010 году 107 324 единиц стрелкового оружия. kavkasia.net. Проверено 4 сентября 2016.
    22. ↑ Cavim inicia entrega de fusiles de asalto Kalashnikov AK-103 a la Fuerza Armada de Venezuela. Infodefensa.com (3 June 2013). Проверено 5 октября 2014.
    23. ↑ Военное руководство Индонезии довольно развитием ВТС с Россией, РИА Новости
    24. ↑ Tasnim News Agency - Iran’s DM Confirms Purchase of AK-103 Machine Guns. Проверено 29 августа 2016.
    25. ↑ Долгий путь «калашникова»: Бельгия, Ливия, далее везде
    26. ↑ Namibia receives Russian small arms. defenceweb.co.za. defenceweb. Проверено 18 июня 2016.
    27. ↑ Приказ Министерства внутренних дел РФ № 651 от 9 июля 2002 г.
    28. ↑ Приказ Министерства внутренних дел РФ № 611 от 4 августа 2006 г. «Об утверждении перечней специальных средств, видов, типов и моделей огнестрельного и газового оружия, патронов и боеприпасов к нему, норм обеспечения ими работников военизированных и сторожевых подразделений ФГУП „Охрана“ МВД России» (приложение № 2)
    29. ↑ Постановление Правительства РФ № 776 от 2 октября 2009 г. «Об обеспечении боевым ручным стрелковым и иным оружием, патронами к нему, специальными средствами, оборудованием и снаряжением Федеральной службы судебных приставов»
    30. Binnie, Jeremy Saudi, UAE forces deployed to Yemen (англ.) (недоступная ссылка — история). IHS Jane's Defence Weekly (21 July 2015). Проверено 11 октября 2015. Архивировано 27 августа 2015 года.
    31. ↑ Спецназ МВД Сирии опробовал на передовой новые АК-104. Life News. Проверено 25 февраля 2016.
    32. Liechti, Sylvain Urubatt-Munigi-03. MONUSCO Photos (1 марта 2013). Проверено 30 января 2017.
    33. ↑ Rosyjska broń dla Fidżi (польск.). altair.pl. Проверено 21 февраля 2016.
    Револьверы
    Пистолеты
    Пистолеты-пулемёты
    Автоматы Калашникова
    Прочие автоматы
    Винтовки и карабины
    Снайперские винтовки
    Пулемёты
    Гранатомёты и
    реактивные гранаты
    Огнемёты и штурмовые гранаты
    ПТРК
    ПЗРК
    Ружья
    Ручные гранаты
    Оружейные патроны
    • 4,5 × 40 мм R
    • 5,45 × 18 мм
    • 5,45 × 39 мм (МПС)
    • 5,66 × 39 мм
    • 6 × 49 мм
    • 7,62 × 28 мм
    • 7,62 × 39 мм
    • 7,62 × 25 мм ТТ
    • 7,62×41,5 мм (7Н36)
    • 7,62 × 54 мм R
    • 8,6 × 39 мм
    • 8,6 × 70 мм
    • 9×18 мм
    • 9 × 19 мм
    • 9 × 21 мм
    • 9,1 × 29 мм
    • 9 × 33 мм
    • 9 × 39 мм
    • 9,3 × 64 мм
    • 10,3 × 45 мм
    • 12,7 × 55 мм
    • 12,7 × 108 мм
    • 14,5 × 114 мм

    www.gpedia.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
