10 февраля информационно-образовательный сайт alternathistory.org.ua, ссылаясь на материалы информационного портала lenta.ru, сообщил о том, что американская компания SilencerCo анонсировала свой новый продукт – специальный адаптер-переходник для дробовиков типа «Вепрь» и «Сайга-12», позволяющий надежно устанавливать на дуло ружья устройства для пламегашения и снижения звука выстрела. Стоимость переходника составляет 120 долларов США, а его продажа осуществляется через сайт компании-производителя. Применение глушителей для огнестрельного оружия в США разрешено на условиях законодательства штата, в России же использование устройств для подавления звука выстрела запрещено законом.

Глушитель SALVO-12 с адаптером фирмы SilencerCo
tigertactic.com

В видеоролике, предлагаемом компанией SilencerCo, демонстрируется способ навинчивания адаптера на ствол карабина, после чего на него легко надевается и закрепляется фирменный прибор беспламенной и бесшумной стрельбы (ПББС). Компания присвоила своему изделию наименование SALVO-12. Глушитель рассчитан на оружие 12-го калибра (диаметр ствола составляет 18,5 миллиметра). Длина ПББС SALVO-12, изготовленного из стали и алюминия, составляет немногим более 30 сантиметров, а вес – 978 граммов. При этом его стоимость существенно выше цены адаптера и составляет 1400 долларов.

Стрельба из ружья с глушителем
itstactical.com

В информации о свойствах продукции компания-производитель сообщает о том, что глушитель SALVO-12 позволяет снижать шум выстрела до 137 децибел, что примерно равно звуку выстрела мелкокалиберного оружия – такой порог звука трудно назвать выдающимся результатом. Для сравнения, громкость выстрела армейской винтовки М-16 равна примерно 165 децибел, а болевой порог для уха человека начинается с отметки в 140 децибел. С учетом вышеизложенного, SALVO-12 было бы корректнее называть не глушителем (silencer), а прибором снижения звука (noise suppresser).

Некоторые специалисты высказывают сомнения в отношении того, возможно ли нормальное использование глушителей в охотничьих ружьях при использовании патронов с дробью или картечью. Такой заряд имеет тенденцию к разлету и может повредить внутреннюю конструкцию глушителя или даже сорвать его с дула ружья. В свою очередь, производитель SALVO-12 в своей рекламе и аннотациях к продукции пока ничего об этом не сообщает.

Общий звук выстрела складывается из нескольких шумов, производимых оружием почти одновременно. При выстреле определенный шум издают металлические детали оружия (щелчки, удары по капсюлю, звук срабатывания механизма затвора), а также вылетающая из гильзы пуля, которая резко сжимает и выталкивает воздух из дула. Основной же звук создает детонация взрывчатых веществ и резкое температурное расширение газов, что приводит к возникновению ударной акустической волны. Последним в этой цепочке «шумных событий» являет звук пули, попадающей в цель. Слияние всех вышеперечисленных шумов происходит очень быстро, что дает единый громкий звук выстрела. Так, один лишь шум лязгающего механизма автомата АК-47 ночью слышен на расстоянии до 50 метров.

Схема путей движения пороховых газов в глушителях различных конструкций (вылет пули — слева направо)
forum.guns.ru

Очевидно, что устранить абсолютно все шумы, создаваемые огнестрельным оружием при выстреле, не представляется возможным. Поэтому конструкторы устройств для снижения шумности оружия идут по пути борьбы с главной проблемой, добиваясь прежде всего снижения самого большого шума – акустической волны, образуемой расширяющимися пороховыми газами. Часть этих газов опережают пулю за счет того, что ее диаметр несколько меньше диаметра пулевого канала ствола. Техническим решением этой проблемы стала идея дульной насадки, которая перехватывала бы часть газов и таким образом «гасила» акустическую волну, образуемую ими.

Проблема избыточного звука, производимого выстрелом, стала особенно острой с изобретением автоматического скорострельного оружия. Первые патенты на устройства для снижения звука при стрельбе были зарегистрированы европейскими оружейниками еще в XIX веке. Как утверждают некоторые исторические источники, одним из первых коммерчески успешных изобретателей глушителя для оружия стал Хайрем Перси Максим, сын сэра Хайрема Стивенса Максима, автора знаменитого пулемёта «Максим». Он запатентовал свое изобретение еще до начала Первой мировой войны (событие датируется 1902 годом), хотя известно, что первые экспериментальные глушители были изготовлены еще в конце XIX века. Хотя интерес тогдашних инженеров и конструкторов сосредоточился на глушителях для стрелкового оружия, проводились разработки специальных устройств и для артиллерии.

Современный глушитель для танкового орудия
uapress.info

Конструктивно глушитель представляет собой металлический пустотелый цилиндр или пенал, прочно установленный на дуло и имеющий внутри по всей длине канал для прохождения пули, а также одну или множество камер, «карманов» и отверстий, призванных уловить, отвести в сторону и погасить часть энергии вылетающих из ствола пороховых газов. Простейшим однокамерным приспособлением для глушения звука выстрела может стать даже пустая пластиковая бутылка, закрепленная на дуле оружия.

Примитивный глушитель можно сделать из подручных средств
forum.guns.ru

Первыми глушителями, принятыми на вооружение в Советском Союзе в 1929–30 годах, стали устройства марки «БраМит» (авторы изобретения – братья В.Г. и И.Г. Митины), предназначавшиеся для винтовки Мосина, а также револьвера системы Нагана. К борьбе с избыточным звуком выстрела изобретатели подошли комплексно и вместе со специальной насадкой на дуло предложили использовать облегченный, менее «шумный» патрон с уменьшенной скоростью вылета пули.

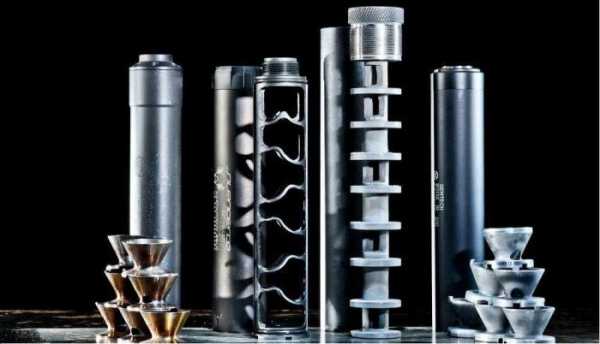

В настоящее время существует множество различных устройств, отличающихся друг от друга геометрией, архитектурой и набором используемых материалов, но выполняющих одну функцию по общему принципу – перехват и увод в сторону части энергии вылетающих из ствола газов. Глушители, применяемые на стрелковом оружии для снижения силы звука, выполняют еще одну важную функцию – маскировку пламени выстрела, что особенно важно в условиях ночного боя. Кроме того, в современных армиях пламегасители для стрелкового оружия широко используются как отдельное устройство в виде специальной насадки на дуло.

Дульные пламегасители для стрелкового оружия
forum.travmatik.com

warspot.ru

Глушитель 12 калибра

Глушитель 12 калибра Ротор 43 — это первый серийно выпускаемый и законно устанавливаемый на оружие глушитель 12 калибра в России и один из немногих глушителей на 12 калибр в МИРЕ.

Этот глушитель работает с большинством патронов продающихся в магазинах а так же с большинством самокрутных патронов. Главное требование к боеприпасам — это наличие Пыжа-Контейнера (ПК) у дробовых и картечных патронов. ПК нужен чтобы провести заряд дроби или картечи через корпус глушителя по внутренним направляющим, не допустив его преждевременного перехода в сноп.

Про глушитель 12 калибра часто спрашивают на форумах, про него ходят легенды, слагают песни 🙂 Собрав некую информацию по спросу на подобное устройство мы можем выделить всего три направления гражданского использования глушителя 12 калибра разместив их в порядке убывания популярности:

  • Практическая стрельба. Спортсмены, которые стреляют много и часто, хотели бы снизить отдачу и стрелять без наушников, либо в максимально облегченных средствах защиты слуха без риска травм барабанных перепонок. Наши глушители прекрасно справляются с отдачей и снижают уровень громкости до безопасного даже на 12 калибре. А это как раз то, что нужно для безопасных и эффективных тренировок а так же для удачных соревнований. Темповая стрельба с оружием 12 калибра встречается чаще всего именно в практической стрельбе, а с нашими глушителями (ДТК закрытого типа) контролировать оружие при темповой стрельбе в разы проще.
  • Охота. Использование глушителя на охоте так же может быть полезно для повышения скрытности охотника и уменьшения вероятности его обнаружения дичью и не только. Естественно, перед охотой с глушителем стоит изучить разрешено ли это в конкретном месте (имеются в виду не законы, а правила охоты в том или ином охотничьем хозяйстве и т.д.). И если охота с глушителем не запрещена, то можно смело рекомендовать глушитель для 12 калибра Ротор 43 к использованию.
  • Пострелушки. Развлекательная стрельба без претензий на спорт и без цели добыть дичь — пострелушки; с глушителем веселее, да и для слуха безопаснее. Естественно в специально отведенных для этого местах с соблюдением всех мыслимых законов и правил.

И особняком мы разместили служебное использование вне рейтинга популярности, так как про это мало пишут в интернете, а вся информация получена при личном общении:

  • Служба. Возможно для многих станет новостью, но карабины 12 калибра стоят на вооружении у некоторых силовых структур в России. Речь идет о карабине Вепрь 12 калибра. Это одна из причин, по которой первая модель глушителя в 12 калибре от нас — это глушитель для карабина Вепрь 12 — задача была не только дать возможность гражданским пользователям ВПО-205 (Вепря 12) купить глушитель, но и помочь сотрудникам спецслужб России эффективнее и безопаснее выполнять боевые задачи. А что такое глушитель на служебном гладкоствольном штурмовом карабине 12 калибра? Это возможность стрелять в здании/в транспорте без наушников и после каждого выстрела не ждать восстановления слуха, а сразу оценивать обстановку; это значительное снижение громкости стрельбы с повышением скрытности или с введением противника в заблуждение; это снижение отдачи с повышением контроля над оружием при темповой стрельбе. Глушитель Ротор 43 для карабина Вепрь 12 — это реально полезное изделие для тех, кто несет службу.

Законность глушителя 12 калибра

«Можно ли устанавливать глушитель 12 калибра на оружие?» — вопрос, который очень часто звучит в интернете. Если кто-нибудь в России установит глушитель без документов на гражданское оружие и этот факт будет задокументирован сотрудниками, а после госэкспертизы выяснится, что данный глушитель является «приспособлением для бесшумной стрельбы», то этот кто-нибудь будет знакомиться со ст. 6 п. 3 ФЗ «Об оружии». Подобный сценарий не произойдет с пользователями глушителей Ротор 43, так как эти изделия комплектуются нотариально заверенной копией сертификата, который подтверждает факт не принадлежности глушителей Ротор 43 к упоминаемым в ФЗ «Об оружии» «приспособлениям для бесшумной стрельбы». И действительно, наши глушители официально являются ДТК (дульными тормозами-компенсаторами), которые борются с отдачей оружия и как побочный эффект — снижают громкость выстрела (в разумных пределах) благодаря закрытому корпусу и особой форме внутренних камер. Слово «глушители» мы используем так как оно проще и короче чем «дульные тормозы-компенсаторы закрытого типа с побочным эффектом снижения уровня громкости шума выстрела».

Сертификат на глушители 12 калибра Ротор 43

Официальный документ-сертификат на глушители 12 калибра Ротор 43 поставляется с каждым устройством. О том, что он дает и как выглядит, подробнее в соответствующей статье о законности глушителей 12 калибра и не только.

А тут мы вкратце напомним, что наш сертификат делает установку данных устройств не запрещенной законом «Об оружии», то есть с юридической точки зрения можете расценивать их как самые обычные ДТК открытого типа.

Купить глушитель 12 калибра

В настоящий момент Вы можете купить глушители 12 калибра нашего производства прямо в интернет-магазине Ротор 43 или у наших партнеров.



rotor43.ru

Глушители шума выстрела. Устройство и классификация


Попытки уменьшить шум выстрела огнестрельного оружия предпринимались уже в конце 19 века. В 1898 году француз Гумберт предложил одно из первых приспособлений для механического отсечения потока пороховых газов, выходящих из ствола вслед за пулей. Такие устройства лишь несколько уменьшали звук выстрела. Первый работоспособный глушитель был разработан выдающимся оружейником Х. Максимом в 1909 году, принцип действия этого глушителя не отличается от применяемых в настоящее время. Достаточно популярный сегодня принцип был разработан в Бельгии в 1918 году, затем иностранные оружейники внедрили и остальные принципы глушения звука выстрела.

Принцип действия современных глушителей шума стрельбы заключается в том, что в корпусе устройства, обычно надеваемого на конец ствола, происходит уменьшение скорости истечения пороховых газов, их интенсивное охлаждение и снижение дульного давления. Энергия звуковых колебаний преобразуется в тепловую, возникает интерференция звуковых волн, обеспечивающая взаимное ослабление их интенсивности. Применяются и некоторые другие решения, например, создание искусственных механических препятствий для выхода пороховых газов в атмосферу по типу устройства Гумберта. Обычно в конкретном образце глушителя применяется одновременно несколько процессов, уменьшающих звук выстрела, поэтому глушители в своем объеме могут иметь целый набор отдельных устройств.

Общим недостатком глушителей является ограничение начальной скорости пули, покидающей устройство, до скорости меньшей скорости звука в воздухе (330…344 м/с). В противном случае головная часть пули образует ударную волну, и, таким образом, вылет ее из глушителя сопровождается ложным звуком выстрела, что сводит на нет роль глушителя. Из-за этого для стрельбы с глушителем из современных автоматических пистолетов, пистолетов-пулеметов, автоматов, скорость вылета пули которых почти всегда выше скорости звука, необходимо применять патроны с уменьшенным пороховым зарядом. В определенных случаях для уменьшения скорости пули применяют укорочение ствола по сравнению со штатным. Однако такое решение неприемлемо для некоторых типов автоматических пистолетов, в связи необходимой минимальной длиной сжатой возвратной пружины затвора.

Существуют конструкции глушителей для оружия со скоростью пули незначительно превышающей скорость звука, в этих глушителях скорость пули значительно падает в результате трения о конструкции глушителя, поэтому такое оружие может иметь нормальную длину ствола и использовать штатный патрон. Штатный патрон используют и образцы, снабженного глушителями, короткоствольного малокалиберного оружия, поскольку наиболее распространенный патрон калибра 5,6 мм “Лонг райфл” в короткоствольном оружии придает пуле заведомо меньшую скорость, чем скорость звука.

Все сказанное справедливо и для длинноствольного оружия. У специальных винтовок, уменьшенную, в связи с применением глушителя, начальную скорость пули приходится компенсировать увеличением ее калибра или массы для сохранения эффективности стрельбы. Обычно винтовки с глушителем имеют калибр близкий к 9 мм. Указанная мера позволяет получить дульную энергию приемлемой величины. В случае применения штатного боеприпаса, глушитель, конечно, не в силах справится с ударной волной сверхзвуковой пули, но общий положительный эффект глушения все же присутствует. Применение глушителя делает практически невозможным ведение автоматического огня, поскольку при этом происходит быстрый перегрев элементов, отнимающих тепло от пороховых газов, и интенсивное изнашивание устройств механической отсечки пороховых газов, из-за чего глушитель перестает действовать.

Оборудованное глушителями оружие применяется в основном для спецопераций и, практически, не используется на поле боя.

Конструкция глушителей


Рис. 1. В корпусе глушителя 1 установлен лейнер 2, перфорации которого повторяют ход нарезов, пространство между корпусом и лейнером заполнено звукопоглощающим материалом. Снижение уровня шума происходит в процессе диссипации звуковой энергии по мере прохождения сжатых пороховых газов в звукопоглощающем материале. Такую же конструкцию имеет глушитель, в котором применяется набивка металлической стружкой, здесь уровень шума снижается за счет диссипации и быстрого поглощения тепла пороховых газов теплоемкой металлической стружкой.
Рис. 2. В корпусе установлены перегородки с центральной перфорацией 4, разделенные свободными объемами. Снижение шума за счет уменьшения скорости и давления пороховых газов в процессе последовательных сжатий и расширений при прохождении пулей последовательных камер.
Рис. 3. В корпусе установлена сетчатая трубка 5. Снижение шума как на рис.1.
Рис. 4 . В корпусе установлены конусы 6. Снижение шума как на рис. 2.
Рис. 5. В корпусе установлен центральный лейнер и винтообразные каналы 7. Снижение шума за счет интерференции звуковых волн.
Рис. 6. В корпусе установлены сопла 8, близкие по профилю к соплам Лаваля. Снижение шума как на рис. 2, однако, эффективность гораздо выше.
Рис. 7. В корпусе установлен элемент, как на рис. 1 и полутороиды 9. Снижение шума как рис. 1 и 5, а так же за счет изменения направления движения газов на противоположное, что вызывает уменьшение их скорости и энергии.
Рис. 8. Комбинация устройств на рис. 1 и 2.
Рис. 9. В корпусе установлен элемент и резиновые диски 10, имеющие в центре звездообразные просечки, ориентированные на 60 градусов относительно друг друга. Снижение шума как на рис. 1 и также за счет быстрого закрытия звездообразных отверстий за пролетающей пулей и изолирования расширившихся порций порохового газа в отдельных сравнительно герметичных камерах (отсечка газов).
Рис.10. В корпусе расположена расширительная камера, имеющая звукопоглощающее покрытие и дисковые резиновые элементы как на рис. 9. Снижение шума за счет уменьшения скорости газа, а также как на рис. 1 и 9

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

Рис. 7

Рис. 8

Рис. 9

Рис. 10

 Основные типы глушителей:

 Простейший надульный глушитель

1 – резиновая мембрана с щелью
2 – расширительная камера
3 – соединительная гайка

Глушитель с рефлектором-отражателем


1-параболический рефлектор
2-корпус
3-гайка
4-ствол

Многокамерный глушитель

1-камера
2-перегородка

Двухкамерный эксцентрический глушитель

1-камера
2-перегородка

Глушитель с предварительным отводом пороховых газов из канала ствола

1-отверстие в стволе с обратным каналом
2-передняя многокамерная часть глушителя
3-расширительная задняя камера

Многокамерный глушитель с теплопоглощаемым наполнителем

1-гайка
2-проволочная сетка
3-межкамерные перегородки
4-распорные втулки
5-отверстия в стволе

Глушитель с отклонением потока

1-внутренняя втулка с отверстиями
2-отклоняющие конусы
3-алюминиевая стружка-поглотитель
4-средняя втулка с перфорацией
5-наружная труба с щелевыми отверстиями

Глушитель с завихрением потока

1 – корпус
2  -завихряющие перегородки

Глушитель с разбиением потока

1-внутренняя втулка с перфорацией
2-винтовая спираль разбиения потока

Глушитель с обтюрацией

1-распорная втулка
2-резиновый (эбонитовый ) обтюратор
3-расширительная камера

Глушитель пистолета-пулемета MP5SD (Германия)

1-внутренняя труба
2-прямоугольное окно
3-сварной шов
4-листовой материал
5-передняя камера
6-канал для прохода пули


Загрузка...

sayga12.ru

Глушитель на гладкоствольное ружье 12 калибра: описание изделия, принцип действия

Спорт и Фитнес 22 сентября 2017

Судя по отзывам, для некоторых любителей дробовиков является актуальным вопрос о возможности осуществлять бесшумную стрельбу. «Можно ли использовать глушитель на гладкоствольном ружье двенадцатого калибра?» - спрашивают многие. Особенно усилился интерес к этой теме после просмотра фильма «Старикам здесь не место», в котором главный герой использовал подобное устройство.

В статье содержится информация о том, что собой представляет ПБС для дробовика и как сделать своими руками глушитель на гладкоствольное ружье 12 калибра. Согласно российскому законодательству гражданские лица не имеют право использовать огнестрельное оружие, оснащенное устройствами для подавления звука. Поэтому информация, содержащаяся в статье, носит чисто теоретически-экспериментальный характер.

Знакомство с приспособлением

ПБС (прибор для бесшумной стрельбы) имеет богатую историю. С момента создания первых устройств прошло почти сто лет. В обиходе данные приспособления называются «глушителями», поскольку их предназначение - глушить звук выстрела. Оснастив оружие такой насадкой, можно смело осуществлять скрытую стрельбу, не опасаясь быть обнаруженным противником по звуку и по пламени, выбиваемому из дула. Длительное время на всей документации, связанной с производством глушителей, стоял гриф секретности. Ограниченное количество ПБС использовалось исключительно армейскими подразделениями спецназа.

Немного о теории

Прежде чем приступить к изготовлению глушителя на гладкоствольное ружье 12 калибра, необходимо иметь представление о том, какие процессы протекают в ствольном канале во время стрельбы и что является причиной звука. Итак, после произведения выстрела в стволе образуется очень горячий поток воздуха, который представляет собой ударную волну. Скорость ее распространения по каналу превышает скорость звука. Это является причиной возникновения шума. В ходе движения давление и плотность ударной волны увеличиваются. Поэтому при его выходе из ствола происходит громкий хлопок. Убрать шум можно путем охлаждения пороховых газов до того момента, пока они покинут ствольный канал. Для этой цели создан прибор для бесшумной стрельбы.

Видео по теме

Описание устройства

ПБС представляет собой пустотелый медный, алюминиевый или стальной цилиндр. Также для его изготовления подойдет и пластик. Внутри цилиндр оснащен специальными камерами, через которые проходят и охлаждаются разогретые пороховые газы.

Крепятся устройства на конце ствола, оснащенного специальной резьбой. Оружие, предназначенное для бойцов спецподразделений, преимущественно не содержит резьбы, а комплектуется интегрированными глушителями.

ПБС для охотников

Судя по отзывам потребителей, использование глушителя на гладкоствольном ружье 12 калибра позволило бы улучшить процесс охоты. Несмотря на то, что стрельба с такой насадкой не распугивала бы дичь, чем упростила бы жизнь охотникам, в России запрещено применять устройства для подавления звука. Поскольку легально приобрести глушитель на гладкоствольное ружье 12 калибра невозможно, многие обладатели дробовиков пытаются сделать такое устройство самостоятельно или обращаются к оружейным умельцам.

Что понадобится для работы?

Тот, кто решил смастерить глушитель на гладкоствольное ружье 12 калибра, должен приготовить:

  • Полую трубку длиной 40 см, наружным диаметром 52 мм и внутренним 49 мм.
  • Алюминиевые шайбы. Их толщина должна составлять 0,5 мм. Количество: 350 штук.
  • Маленькие разделительные шайбы. Их толщина - 0,5 мм, количество - 1050 штук.
  • Две гайки. Одна будет использоваться для монтажа на ствол, а вторую следует навинтить на конец трубки самодельного ПБС.

Сборка

Глушитель в конечном итоге должен представлять собой металлическую трубку, оснащенную секциями, осуществляющими завихрения воздушного потока. Приготовленный корпус нужно начинить алюминиевыми и разделительными шайбами.

Устанавливаются они поочередно. После того как цилиндр будет полностью укомплектован, необходимо затянуть гайкой его второй конец.

Принцип работы

Образовавшиеся при выстреле газы будут просачиваться в зазоры между алюминиевыми шайбами. При этом разогретый воздушный поток по мере продвижения внутри цилиндра будет разбиваться на маленькие потоки и охлаждаться. Толкаемый ими снаряд будет препятствовать их быстрому выходу из канала глушителя. Поэтому часть газов, обгоняя его, просочится через зазоры в алюминиевых шайбах, где охладится. Обгонят снаряд маленькие воздушные потоки, которые будут уже совершенно холодными. Выталкивает пулю не весь воздушный поток, а его охлажденная часть. Плотность и температура воздуха к моменту выхода из глушителя будет значительно снижена.

ПБС для американских охотников

На оружейном рынке в США вниманию любителей тихого использования дробового оружия представлено изделие SilencerCo Salvo 12. Данное устройство представляет собой глушитель на гладкоствольное ружье 12 калибра «Сайга». Для прибора предусмотрена модульная конструкция. При необходимости стрелок может регулировать уровень шума. Двенадцать дюймов – это полная длина глушителя на гладкоствольное ружье 12 калибра. Фото данного устройства представлено в статье. ПБС способно подавить уровень шума до 137 дБ. Используют данный глушитель для гладкоствольных ружей 12 калибра, при стрельбе из «Сайги» и «Вепря» и любой другой охотничьей модели дробовика.

В производстве глушителя используется алюминий марки Т6 и нержавеющая сталь марки 17-4. Снаружи изделие покрыто нерефлекторным анодным веществом. Американской компанией ПБС оснащен специальным адаптером, который является переходником между насадкой и дульным срезом оружия. С помощью адаптера глушитель монтируется на ствол дробовика.

Стоимость глушителя колеблется в пределах 1400-1500 долларов. Сфера применения SilencerCo Salvo 12 разнообразна. Преимущественно насадки используются охотниками, желающими осуществлять бесшумную стрельбу. Также глушители используются на тренировочных стрельбах или для самозащиты.

В заключение

Обладатели самодельных глушителей должны помнить о том, что стрельба с насадками, подавляющими звук, противоречит российскому законодательству. Тем, кого этот факт совершенно не смущает, рекомендуется знать, что большинство глушителей кустарного изготовления конструктивно ненадежны. Стрельба с такими насадками может повредить дробовик или травмировать самого владельца.

Источник: fb.ru

monateka.com

Как изготовить глушитель для охотничьего ружья -

Перед тем, как начать, хочу напомнить, что закон РФ запрещает использовать устройство для подавления звука.

Данный материал несет теоретически-экспериментальный характер.

Наш основной вопрос — как изготовить глушитель для охотничьего ружья в домашних условиях? Возможно ли это вообще? Итак, нам необходимо всеми доступными для нас способами добиться подавления ударной волны, что образуется при выстреле. Для эксперимента будем использовать ружье, к примеру, 12-го калибра (МР-153).

Перед тем как говорить о том, как изготавливать глушитель для охотничьего ружья, немного поговорим о теории. Ударная волна, как часть среды, в нашем случае, это воздух, распространяется быстрее, чем скорость звука в той же среде. Вследствие того, что слой находящейся перед ударной волной почти не получает необходимой энергии от волны до ее приближения (так как до него информация о волне, что надвигается просто не доходит) ударная волна имеет нарастание давления (фронта) практически мгновенно. Волна стает похожей, как бы на твердый предмет, который движется в воздухе быстрее, чем скорость звука. Отсюда мы и выстроим способы борьбы с ударной волной. Направляем ударную волну в расширительную камеру, чтобы подавить ее энергию. Практически это можно реализовать создавая множество секций. Часть УВ, достигнув созданных перегородок, что между секциями, отразится от них и возвратится обратно. Вследствие таких многократных отражений и всевозможных эффектов (интерференций и дифракций), фронт УВ будет подавлен, а ее энергия станет энергией сжатого воздуха. А далее сжатый воздух, выйдя из глушителя ружья, образует только звуковую волну, которая воспринимается на слух гораздо тише.

Глушитель можно изготовить из кевлара, базой которого является стандартный цилиндр для ружья. Секционный глушитель составляют две секции и сепаратор (для того чтобы направлять удар волны прямо перпендикулярно стволу), прикрепленный к концу цилиндра. У конструкции достаточно высокая прочность (может выдержать удар молотком). Такой глушитель весит приблизительно 150 гр. Изготовить секции можно из стали. Диаметр большой секции – 40 миллиметров. Производились выстрелы патронами «Азот».

Проведем испытание

Для начала три раза выстрелим, для того чтобы проверить прочность нашей конструкции, а также проверить на звукаподавление выстрела.

Далее сделаем два выстрела из охотничьего ружья, но уже без глушителя, затем опять надеваем глушитель и сравниваем звуковое воздействие на слух.

Результаты, которые мы получили в процессе испытаний, оказались не впечатляющими. Сила звука ослабилась, но не больше чем на 20%, а для ружья 12 калибра это ничто. Звук выстрела стал как бы более «металлическим».

После неудачи мы можем провести модернизацию нашего глушителя для ружья с помощью 5-ти литровой бутылки с отверстием на днище. Естественно мы ее прикручиваем к нашему глушителю. Теперь выстрел получился тише, чем когда был просто глушитель, но при этом все равно достаточно громкий.

Положительные стороны тоже есть. Вопреки ожиданиям, бутылку не сорвало и не разорвало, что говорит нам о том, что изменение и ослабление формы УВ наш самодельный глушитель для ружья производит, но они достаточно незначительные.

В связи с проведенными выше экспериментами напрашивается общий вывод: изготовить достаточно функциональный и удобный в эксплуатации глушитель для охотничьего ружья в домашних условиях к тому же для 12 калибра практически НЕЛЬЗЯ.

Основные причины:

  • Диаметр ствола слишком большой.
  • Элементы выстрела зацепают перегородки, в процессе чего возникают разного рода дополнительные эффекты. Выстрел получается «грязным».
  • Энергия выстрела значительная. Ведь 3 грамма пороха достаточно много.
  • Глушитель сделанный по секционной схеме имеет много недостатков. Одним из таких недостатков является то, что в глушителе каждая секция должна удерживать ударную волну на определенную величину, а УВ вместе с газами прогревает среду по которой движется, вследствие чего часть УВ которая отразилась от перегородки по прогретой среде догоняет ту, что не отразилась. Звук таким образом не подавляется.
