Бронеавтомобили семейства БА – Легкий бронеавтомобиль – БА-20

Бронированные автомобили – бронеавтомобили – это тип специальной военной техники, обладающей бронированным кузовом и пулеметным или пушечным вооружением. В период двух мировых войн бронеавтомобили в отличие от колесных бронетранспортеров не были предназначены для перевозки десанта. По комплексу выполняемых задач они во многом были сходны с легкими танками тех лет. Особенно это можно отнести к СССР, где перед войной были созданы бронеавтомобили семейства БА различных типов: легкие (массой до 4 тонн) – БА-20, средние (от 4 до 8 тонн) – БА-3, 6, 10, а также тяжелые (масса более 8 тонн) – БА-11. Уже в военные годы был создан еще один легкий бронеавтомобиль БА-64.

Начнем наш рассказ с легкого бронеавтомобиля БА-20. В 1930-е годы во многих армиях мира достаточно широко применялись обыкновенные легковые автомобили, пусть даже имеющие недостаточную проходимость. Чаще всего они использовались в штабах, для связи и командирской разведки. Оснащение воинских подразделений автомобилями в случае войны увеличивало мобилизационные возможности промышленности. При этом для использования в армейских целях обычные гражданские модели требовалось прикрыть хотя бы легкой противопульной броней. Именно таким образом в СССР поступили, переделав ГАЗ-А, в легкий бронеавтомобиль ФАИ, который выпускался с 1931 по 1936 годы.


Аналогичным образом решено было поступить и с более мощным автомобилем ГАЗ-М1 «Эмка», который, как и ГАЗ-А, не был полноприводным. В 1936 году на базе ГАЗ-М1 на Выксинском заводе дробильно-размольного оборудования (город Выкса, Горьковская область) был спроектирован бронеавтомобиль БА-20. Данный бронеавтомобиль был принят на вооружение советской армии и находился в серийном производстве с 1936 по 1941 год. Всего за это время было произведено 2114 бронеавтомобилей. БА-20 использовался Красной Армией в боях на Халхин-Голе, советско-финской войне, а также на начальном периоде Великой Отечественной. Уже во время войны на смену БА-20 в войска пришел новый легкий бронеавтомобиль БА-64.

Бронеавтомобиль БА-20 имел компоновочную схему с передним расположением моторного отделения. Совмещенное боевое отделение и отделение управления располагались в средней и кормовой частях бронеавтомобиля. В кормовой части над боевым отделением располагалась небольшая вращающаяся пулеметная башенка. Посадка и высадка экипажа, который состоял из 2-х человек, осуществлялась через бронированные двери, которые располагались по бортам корпуса БА-20, а также через люк, находящийся в крыше пулеметной башенки. Для кругового обзора из бронеавтомобиля был предназначены специальные смотровые щели в корпусе и башне, прикрываемые изнутри специальными бронезаслонками, а также смотровые лючки в лобовом листе, корме и дверях. Помимо этого в машине имелся еще один люк – десантный, находящийся в днище БА-20. Он предназначался для выхода экипажа из машины в случае ее подбития на поле боя.

Бронеавтомобиль БА-20 обладал противопульным бронированием, его сварной корпус производился из катаных броневых листов, имеющих толщину в 4 и 6 мм. Бронелисты располагались под большими углами наклона. По сравнению со своим предшественником, бронеавтомобилем ФАИ, он обладал увеличенным объемом боевого отделения (для размещения внутри радиостанции), а также сравнительно небольшой массой и размерами. Масса БА-20 составляла 2,52 тонны.

Живучесть в условиях боя бронеавтомобилю обеспечивали пулестойкие шины ГК, а повышенную надежность – усиленные рессоры и полуоси заднего моста. С улучшением ряда эксплуатационных качеств машины возросла и ее боевая масса, правда это практически никак не отразилось на его проходимости и надежности. Хорошие тяговые качества двигателя позволяли бронеавтомобилю БА-20 преодолевать подъему крутизной до 15 градусов, а также труднопроходимые участки местности.


На бронеавтомобиле устанавливался четырехцилиндровый четырехтактный двигатель М-1, развивавший мощность в 50 л.с. Двигатель снабжался экономайзером и карбюратором «Зенит». Его пуск осуществлялся при помощи электростартера МАФ-4006 мощность в 0,8 л.с. В батарейной контактной системе зажигания машины применялись распределитель с центробежным регулятором, индукционная катушка (бобина) и свечи зажигания. Емкость топливных баков составляла 70 литров, запас хода по шоссе равнялся 350 км. В состав трансмиссии БА-20 входили однодисковое сцепление с накладками из феродо, а также трехступенчатая коробка передач (три скорости вперед и одна – назад), главная передача, карданная передача, конический дифференциал с полуосями разгруженного типа.

Бронеавтомобиль вооружался одним пулеметом ДТ калибра 7,62-мм, который был установлен в шаровой опоре вращающейся башенки. Его боекомплект состоял из 1386 патронов, которые были снаряжены в 22 диска по 63 патрона. Углы его вертикального наведения составляли от -13 до +23 градусов. Для ведения огня применялся простой механический прицел. Вращение башенки производилось при помощи специального спинного упора усилиями стрелка, который сидел на вращающемся сидении, прикрепленном к днищу бронеавтомобиля. Данный стрелок одновременно являлся и командиром экипажа бронеавтомобиля БА-20.

Электрооборудование БА-20 было выполнено по однопроводной схеме. Напряжение в сети машины составляло 6 вольт. В качестве источников электроэнергии применялась аккумуляторная батарея ЗСТ-100, имеющая емкость в 100 Ампер-часов, а также генератор ГМ-71 мощностью 120 Вт. Для осуществления внешней связи часть машин оснащалась коротковолновой приемо-передающей радиостанцией 71-ТК-1, имеющей поручневую антенну. Радиостанция монтировалась в боевом отделении за местом водителя, для питания радиостанция применялся дополнительный аккумулятор ЗСТ-100. В случае установки на машину радиостанции в состав ее экипажа вводился радист. Для внутренней связи экипаж БА-20 пользовался танкофоном.


БА-20 обладал хорошей проходимостью и был достаточно надежен. Хорошие тяговые качества его двигателя позволяли без особых проблем преодолевать подъемы до 15 градусов, косогоры до 12 градусов, броды глубиной до полуметра и канавы шириной в 0,35 метров. Как и легковой автомобиль ГАЗ-М1, БА-20 имел привод лишь на заднюю ось. По шоссе автомобиль мог развивать скорость в 90 км/ч, по пересеченной местности средняя скорость составляла 36 км/ч.

В 1938 году подобно другим бронеавтомобилям Красной Армии он прошел процедуру модернизации. Обновленная машина получила обозначение БА-20М. Новая машина отличалась от предыдущей версии новой пулестойкой башенкой конической формы. В состав ее экипажа добавился третий человек – радист. Радист обслуживал усовершенствованную дуплексную рацию 71-ТК-3, которая оснащалась штыревой антенной и располагалась с левого борта броневика. В состав вооружения БА-20 был введен запасной пулемет ДТ, который размещался в боевом отделении. При этом боекомплект машины остался неизменным. Броневая защита автомобиля был усилена за счет использования лобовых листов башни и корпуса толщиной в 9 мм. Помимо этого удалось увеличить запас хода машины, который составлял теперь 450 км. Увеличение запаса хода произошло за счет установки дополнительного топливного бака на 30 литров. Данная модернизация привела к незначительному увеличению массы бронеавтомобиля. БА-20М стал весить на 100 кг. больше, его масса составила 2,62 тонны.

В 1936 году был разработан также железнодорожный вариант бронеавтомобиля БА-20ЖД, у которого помимо обычных колес имелись также и замещающие их в случае необходимости стальные диски с ребордами, которые способны были без проблем катиться по рельсам. Смена колес на бронеавтомобиле выполнялась силами экипажа за 30 минут, при этом снятые шины закреплялись по бортам корпуса. Скорость БА-20 по железной дороге составляла до 80 км/ч, а запас хода равнялся 430-540 км. Масса данной модификации бронеавтомобиля достигла 2,78 тонн. Данные машины чаще всего входили в состав бронепоездов или использовались в качестве легких разведывательных бронедрезин.


Боевое крещение БА-20 прошел во время вооруженного конфликта с Японией на реке Халхин-Гол, где было установлено, что броня БА-20 с легкостью пробивается бронебойными пулями крупнокалиберного 13,2-мм пулемета. Броня бронеавтомобиля держала лишь винтовочные и пулеметные простые и бронебойные пули калибра 7,62-мм. В дальнейшем бронеавтомобиль принял участие в советско-финской войне, в составе разведывательных батальонов, а также неплохо зарекомендовал себя в боях начального периода Великой Отечественной. Бронеавтомобиль серийно выпускался с 1936 по 1941 года, незначительное количество машин было собрано в 1942 году из остававшихся деталей. До начала Великой Отечественной войны было произведено 1557 БА-20.

Среди трофеев, которые были захвачены финской армией в ходе советско-финской войны 1939 года, среди прочего было и 22 бронеавтомобиля БА-20 и БА-20М. На вооружении финской армии данные бронеавтомобили находились вплоть до 1957 года. Помимо этого в ходе летних боев 1941 года немцы смогли захватить около 100 бронеавтомобилей обеих модификаций. Большинство из них было направленно в войска СС и полицейские части. В немецкой армии данная машина получила обозначение Panzerspaehwagen BA 20 (r), версия БА-20М – Panzerspaehwagen BA 202 (r). Машины Panzerspaehwagen BA 202 (r) состояли на вооружении различных частей, к примеру 7-й горнострелковой добровольческой дивизии СС «Принц Ойген».

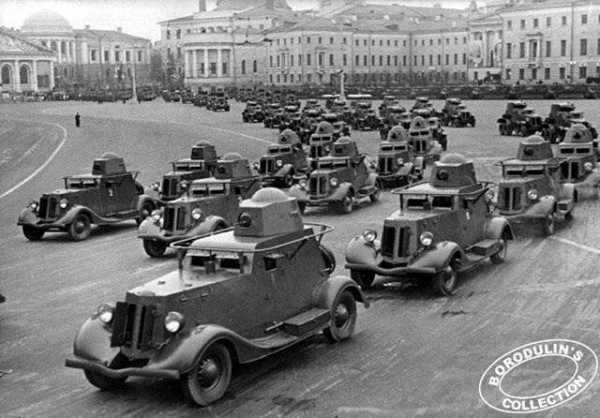

Колонна бронетехники РККА пред отправкой на фронт. На фото запечатлены легкие бронеавтомобили БА-20, причем первый ряд составляют машины, оборудованные радиостанциями 71-ТК-1 с поручневой антенной. Справа, у верхнего среза фото, видна часть танковой колонны, состоящей из танков Т-28 и Т-35

Использованы источники:
www.bronetehnika.narod.ru/ba20/ba20.html

www.opoccuu.com/ba-20.htm
www.pro-tank.ru/bronetehnika-sssr/broneavtomobili/83-ba-20

topwar.ru

Легкий бронеавтомобиль БА-20 | Армии и Солдаты. Военная энциклопедия

«Краткая справка: Советский легкий бронеавтомобиль БА-20 на шасси автомобиля ГАЗ-М1 — История создания, описание конструкции и боевое применение.»

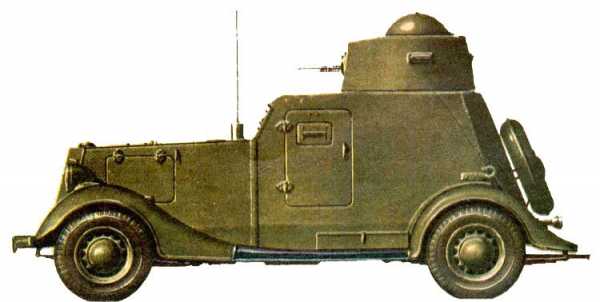

БА-20 с поручневой антенной и конической башней



История создания бронеавтомобиля БА-20

В 1936 году ,учтя замечания накопившиеся в войсках на основе эксплуатации бронеавтомобиля ФАИ, Ижорский завод разработал новую боевую машину —  легкий бронеавтомобиль БА-20 на шасси легкового ГАЗ М-1, «эмки». Конструктивно БА-20 очень походил на предшественника — ФАИ, однако имел увеличенный бронекорпус и более рациональное размещение как бронелистов, так и элементов внутренней компоновки. Выпуск машины наладили на Выксинском заводе ДРО.

Конструкция бронеавтомобиля БА-20

Корпус бронеавтомобиля БА-20 сварной, из катаных броневых листов. На крыше башни люк сферической формы, сама башня поворачивается усилием стрелка, сидевшего на вращающемся сиденье, закрепленном на полу машины. Круговой обзор обеспечивали смотровые щели и смотровые лючки с опускаемыми в бою крышками. Ещё один люк был в днище автомобиля — для выхода экипажа из поврежденной машины.

Шины БА-20 были пулестойкими, полуоси заднего моста, а также рессоры — усиленные. В части броневиков имелась радиостанция 71-ТК-1 устанавливавшаяся за сиденьем водителя, с поручневой антенной вокруг корпуса.

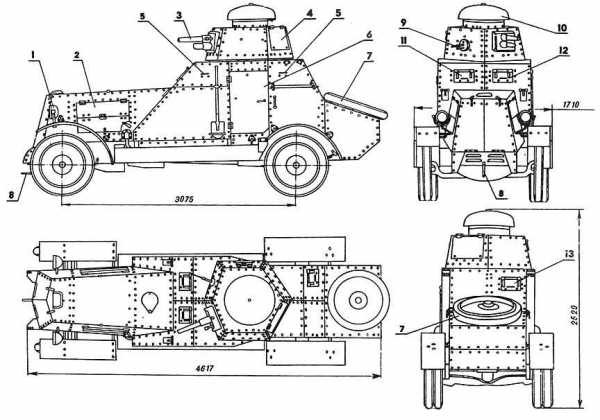

Чертеж бронеавтомобиля БА-20М



Модернизации и модификации бронеавтомоиля БА-20

БА-20, 1936 г. — базовая модель.

БА-20ЖД, 1936 г. —  машина имела 2 комплекта колес — автомобильные и железнодорожные. Последние представляли собой простые стальные диски с ребордами, способные катиться по рельсам. Замена колес занимала 30 мин, масса БА-20ЖД составляла 2780 кг, запас хода возрос до 580 км.

БА-20М, 1938 г. — модернизированный бронеавтомобиль. Цилиндрическая башня заменена на коническую, толщина лобовой брони возросла до 9 мм, поручневая антенна (если была) заменялась на штыревую. Была усилена передняя ось и колеса машины, а также установлен дополнительный топливный бак, благодаря чему запас хода увеличился до 450 км. В целом машина действительно стала лучше, абсоютно ни в чем не проигрывая оригинальной конструкции. Начиная с 1940 г. БА-20М оснащался новой  радиостанцией — 71-ТК-З.

БА-21, 1938 г. — броневик БА-20М был технологическим пределом, легковое шасси ГАЗ-М1 дальнейшего повышения массы выдержать уже не могло. Тогда на его основе было создано новое шасси — ГАЗ-21, имеющее грузоподъемность 950 кг, и три оси, причем оба задних моста были ведущими. На БА-21 была применена и четырехступенчатая коробка передач, в 1,5-2 раза повысившая возможности буксировки для броневика. Броню корпуса удалось довести до 11 мм, а в переднюю часть корпуса установить дополнительный пулемет из которого должен был вести огонь радист. Масса БА-21 составила 3240 кг.

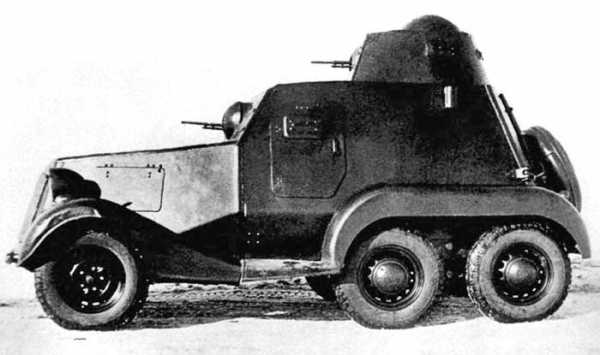

Модель бронеавтомобиля БА-21

Уже в феврале 1938 г. БА-21 пошел на испытания и показал хорошую проходимость по сравнению с БА-20, однако сильно проигрывая последнему в скорости — вместо 90 км/ч машина шла не более 52 км/ч. Комиссия посчитала, что БА-21 не имеет перед БА-20М решительных преимуществ и броневик в серию не пошел.

ЛБ-23, 1939 г., — ещё один вариант трехосного исполнения БА-20 носил имя «Лаврентий Берия». В качестве основы послужило шасси ГАЗ-22, оснащенное импортным двигателем «Додж» мощностью 72 л.с. При прочих характеристиках сопоставимых с БА-21, ЛБ-23 мог развивать скорость до 71 км/ч. Однако недостаточная, по мнению комиссии, маневренность броневика, а также импортный двигатель, не обеспечили ему, как и БА-21, решительных преимуществ перед оригинальной машиной.

Бронеавтомобиль ЛБ-23

Служба и дальнейшая судьба бронеавтомобиля БА-20

БА-20 находился в производстве с 1936 по 1942 г.г., всего было изготовлено около 2100 машин. Начиная с Халкин-Гола и заканчивая Великой Отечественной войной, БА-20 применялись советскими войсками, и зарекомендовали себя с лучшей стороны в качестве разведывательных, штабных и машин связи.
Некоторое количество БА-20 захваченных финнами (максимум — 18 машин) применялись последними до 1956 года.

Характеристики легкого бронеавтомобиля БА-20

Страна: СССР
Тип: Легкий бронеавтомобиль (4×2)
Дата выпуска: 1936 г.
Длинна: 4,31 м
Ширина: 1,75 м
Высота: 2,13 м
Броня, лоб: 9
Броня, борт: 6
Броня, башня: 9
Экипаж: 3 человека
Двигатель: 50 л.с.
Дальность хода: 450 км
Максимальная скорость: 90 км/ч
Масса:2520 кг
Вооружение:1× 7,62-мм пулемет ДТ

Характеристики приведены для БА-20М


Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет, а также книги «Бронеавтомобили Красной Армии 1918-1945 г.г.»

armedman.ru

БА-20 – лёгкий пулемётный бронеавтомобиль — DRIVE2

В начале 30-х годов на базе легкового автомобиля ГАЗ-А был создан бронеавтомобиль ФАИ. Этот бронеавтомобиль был широко унифицирован со своим легковым прототипом, и поэтому, когда выпуск ГАЗ-А был прекращен в связи с освоением в производстве автомобиля ГАЗ-М1, потребовалось создать замену и бронеавтомобилю ФАИ. Создать эту замену, естественно решили на базе «эмки». Так на свет появился лёгкий пулемётный бронеавтомобиль БА-20.

Бронеавтомобиль ФАИ

Аналогичным образом было решено поступить и с более мощным неполноприводным автомобилем ГАЗ-М-1 (конструкторы А. А. Липгарт, А. М. Кригер и другие). Бронеавтомобиль БА-20 был разработан и изготовлен на Выксинском заводе (г. Выкса, Горьковская обл.) дробильно-размольного оборудования в 1936 г. Машина была принята на вооружение и находилась в серийном производстве на том же заводе с 1936 по 1941 гг. По ряду причин создать более надежную бронезащиту и совершенное вооружение, чем на ФАИ, у очередной бронемашины сразу не удалось.

Бронеавтомобиль БА-20

Машина имела компоновочную схему с передним расположением силовой установки. Совмещенные отделение управления и боевое размещались в средней и кормовой частях корпуса. В кормовой части корпуса над боевым отделением устанавливалась вращающаяся пулеметная башня. Посадка и выход экипажа, состоявшего из двух человек, производились через бронированные двери расположенные в бортах корпуса машины и люк в крыше башни. Для кругового обзора предназначались смотровые щели в башне и корпусе, закрываемые изнутри бронезаслонками, и смотровые лючки в лобовом листе, дверях и корме.Еще один люк — десантный — имелся в днище машины и предназначался для выхода экипажа из подбитой машины на поле боя.
Бронеавтомобиль был вооружен 7,62-мм пулеметом ДТ, установленным в шаровой опоре вращающейся башни. Боекомплект к пулемету составлял 1386 патронов. Углы вертикального наведения пулемета находились в пределе от — 13° до +23°. При стрельбе использовался простой механический прицел. Вращение башни осуществлялось с помощью спинного упора усилием стрелка, который к тому же выполнял обязанности командира экипажа, сидящего на вращающемся регулируемом по высоте сидении, которое было закреплено на днище машины.

Броневая защита — противопульная. Сварной корпус бронеавтомобиля был изготовлен из катаных броневых листов толщиной 4 и 6 мм, расположенных под большими углами наклона. Он имел увеличенный по сравнению с бронеавтомобилем ФАИ объем боевого отделения (для размещения радиостанции) и сравнительно небольшие размеры и массу. В днище машины имелся десантный люк. На бронеавтомобиле устанавливался четырехтактный четырехцилиндровый двигатель М-1 мощностью 50 л.с. (37 кВт) с карбюратором «Зенит» с экономайзером. Пуск двигателя производился с помощью электростартера МАФ-4006 мощностью 0,8 л.с. (0,6 кВт) В батарейной контактной системе зажигания использовались индукционная катушка (бобина), распределитель с центробежным регулятором и свечи зажигания. Емкость топливных баков составляла 70 л. Запас хода бронеавтомобиля по шоссе достигал 350 км. В состав трансмиссии входили однодисковое сцепление с накладками из феродо, трехступенчатая коробка передач (три передачи переднего и одна — заднего хода), карданная передача, главная передача, конический дифференциал с полуосями разгруженного типа. По привлекательной цене межкомнатные двери софья для ваших нужд.
Колесная формула машины — 4×2. Зависимая подвеска машины, состоявшая из продольно расположенных полуэллиптических листовых рессор, усиленных дополнительными листами (11 вместо 9). Наличие гидравлических поршневых амортизаторов, обеспечивало возможность движения по грунтовым дорогам с достаточно высокой средней скоростью — до 35 км/ч. Задний мост машины был усилен. Живучесть БА-20 обеспечивали пулестойкие шины ГК.
Электрооборудование бронеавтомобиля было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 6 В. В качестве источников электроэнергии использовались аккумуляторная батарея ЗСТ-100 емкостью 100 А•ч и генератор ГМ-71 мощностью 120 Вт.
Для внешней связи на части машин использовалась приемо-передающая коротковолновая радиостанция 71-ТК-1 с поручневой антенной.
Радиостанция устанавливалась в боевом отделении слева за водителем. Для ее питания использовался дополнительная аккумуляторная батарея ЗСТ-100. При установке радиостанции в состав экипажа вводился радист. Для внутренней связи использовался танкофон.
Бронеавтомобиль был надежен и обладал достаточной проходимостью — хорошие тяговые свойства двигателя М-1 мощностью 50 л.с. позволяли БА-20 преодолевать подъемы до 15°, косогоры — до 12°, канавы шириной до 0,35 м и броды глубиной до 0,5 м. Как и «эмка», броневик имел привод только на заднюю ось.
В 1936 году построили и железнодорожный вариант БА-20, у которого, кроме обычных колес, имелись и заменяющие их по необходимости стальные диски с ребордами, способными катиться по рельсам. Смена колёс происходила в течении 30 минут. Снятые шины крепились по бортам корпуса. Скорость по железной дороге составляла 80 км/ч, а запас хода — 430-540 км. Время смены шин на диски силами экипажа занимало около получаса. Масса этой машины составляла уже 2,78 т. Они использовались в составе бронепоездов в качестве легких разведывательных бронедрезин.

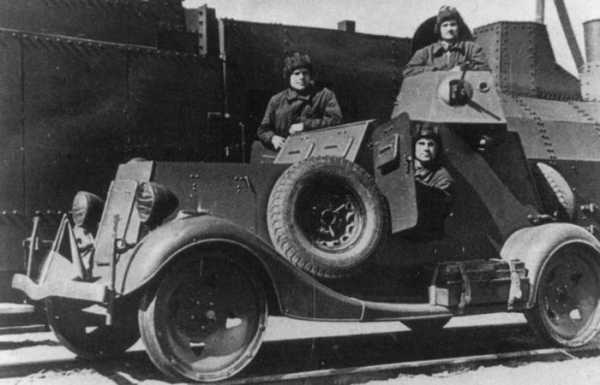

БА-20 в качестве бронедрезины


БА-20 в качестве бронедрезины


БА-20 в качестве бронедрезины

В 1938 году БА-20, подобно другим броневикам, был модернизирован. На обновленной машине, получившей обозначение БА-20М, установили пулестойкую башню конической формы, в состав экипажа ввели радиста, обслуживающего усовершенствованную дуплексную рацию 71-ТК-3 со штыревой антенной, расположенной по левому борту. В состав вооружения был введен запасной 7,62-мм пулемет ДТ, который укладывался в боевом отделении. Боекомплект к оружию остался без изменений. Броневая защита машины была усилена за счет применения лобовых листов корпуса и башни толщиной 9 мм. Кроме того был увеличен запас хода до 450 км, за счет установки дополнительного топливного бака емкостью 30 л (общая емкость двух топливных баков составляла 90 л). Естественно, после такой модернизации боевая масса БА-20М возросла до 2,62 т, что несколько ухудшило его динамические качества и проходимость.
Бронеавтомобиль БА-20 выпускался с 1936 года до 1941 года (небольшое количество машин БА-20 ещё было выпущено в начале 1942 года из оставшихся деталей). Всего с 1936 по 1942 год было выпущено 2013 БА-20, причем 1557 из них — до начала Великой Отечественной войны.

www.drive2.ru

Бронированная машина БА-20 советского производства

05.05.2018

БА-20 — легковой бронированный автомобиль советского производства. В основе лежит шасси ГАЗ-М1. Использовался для разведки, в качестве связного пункта и охраны рабоче-крестьянской Русской армии. Массовый выпуск длился 6 лет (1936-1942).

История создания и развития БА-20

Проектированием нового транспорта занялись по заказу АБТУ РККА. Разработкой занималось конструкторское бюро Ижорского завода. Первые опытные образцы подготовили в январе 1936 года. Через месяц собрали серийный вариант. Его отправили на испытания в НИБТ. Все тестирования прошли успешно.

Производство сосредоточили на заводе в Выксе (Нижегородская область). Его запустили в середине лета 1936 года, когда предприятие получило все технические документы. В Ленинграде заводу «Красный Треугольник» поручили производить пуленепробиваемые шины для будущей техники. С июля по декабрь 1936 года специалисты собрали 35 экземпляров.

Весной следующего года для авто разработали коническую башню с повышенной пулестойкостью. Несмотря на это, больше половины машин, собранных в 1937 году, оснащались цилиндрической башней старого образца. Во второй половине этого года комбинат в Ярославе занялся выпуском шин для этой техники. В ноябре высшее руководство страны выпустило указ о производстве броневика БА-20 нового образца.

Во второй половине 1938 года конструкторское бюро Ижорского завода разработало модификацию, получившую индекс «М». Основное нововведение — коническая башня. Также конструкцию многих технических узлов усилили для увеличения запаса рабочего ресурса. До конца 1941 года собрано ещё 1 324 машин различных модификаций.

За всю свою история техника поучаствовала во многих боевых операциях. В феврале 1942 года армейские управленцы составили указ о прекращении производства БА-20. До июля 1942 года конструкторы успели выпустить ещё 137 авто. Броневик продолжали использовать до 1945 года в различных военных подразделениях.

Конструкция БА-20

Советский легковой бронеавтомобиль получил компоновочную схему. Моторный отсек располагался в передней части. Боевое и управленческое отделения соединили. Для них выделили центральную и заднюю части транспорта. Пулемётная башня находилась над боевым отсеком. Автомобиль вмещал двух человек. Загрузка и выгрузка экипажа проходила через двери, расположенные на бортах.

Технические характеристики:

  • Колёсная формула — 4х2;
  • Длина — 4 310 мм;
  • Ширина — 1 750 мм;
  • Высота — 2 130 мм;
  • Мощность силовой установки — 50 лошадиных сил;
  • Максимальная скорость по шоссе — 90 км/ч.

Солдаты осуществляли обзор через смотровые окна, закрываемые бронированными заслонками. Небольшие лючки для осмотра местности также находились в башне и лобовой части. В полу имелся люк для высадки экипажа в случае критических повреждений.

Броня выдерживала попадание пуль. Корпус собирался из катаных броневых листов, соединявшихся между собой сваркой. Для улучшения защиты листы расположили под наклоном. От предыдущего поколения легковых броневиков отличался увеличенным пространством внутри кузова, компактными габаритами и маленьким весом (2,5 тонны).

В условиях военных действий спасали пуленепробиваемые шины, усиленные рессоры и укреплённый задний мост. Двигатель обеспечивал хорошую мощность, которой хватало для преодоления 15-градусных склонов и бездорожья.

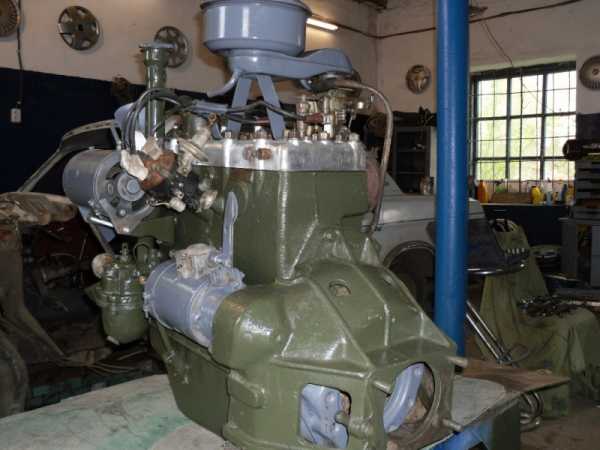

Под капотом находился силовой агрегат М-1. Он имел четыре цилиндра и развивал до 50 лошадиных сил. Конструкцию мотора дополнял карбюратор и экономайзер. Для запуска применялся электростартер МАФ-4006. Система зажигания состояла из центробежного регулятора, бобины и свеч зажигания. Высокий запас хода (350 км по шоссе) обеспечивался 70-литровым топливным баком.

Сухое сцепление состояло из одного диска. Механическая коробка передач имела три передние и одну заднюю скорости. Главная и карданные передачи и конический дифференциал — составляющие трансмиссии.

В башне устанавливался пулемёт ДТ. Вертикальное наведение — от -13 до +23 градусов. Наводка на цели осуществлялась с помощью механического прицельного механизма. За вращение башни отвечал стрелок (он также являлся капитаном экипажа).

В основе электрики лежала однопроводная схема. Напряжение — 6 вольт. БА-20 бронеавтомобиль получал электроэнергию от аккумулятора (100 А) и генератора (120 В). Связь с командным центром осуществлялась благодаря установленной на борту коротковолновой радиостанции. Для её питания использовался дополнительный аккумулятор. Не все экземпляры оснащались радиостанцией. На подобных моделях в состав экипажа входила радист.

Модификации БА-20

На базе легкого броневика создали несколько разновидностей:

  • ЖД — вариант для передвижения по железнодорожным путям. В комплектацию входило четыре металлических колеса для передвижения по железной дороге. Экипаж мог самостоятельно с помощью домкратов менять колёса в случае необходимости. Инженеры собрали 61 экземпляр этой модификации;
  • М — улучшение стандартного варианта. В основу транспорта легло шасси ГАЗ-МС. Оно отличалось наличием усиленной балки в конструкции переднего моста, улучшенных рессор и дополнительного топливного бака на 30 литров. Основные изменения — башня новой конструкции и усиленное бронирование. С конвейера сошло 1 230 машин;
  • ЖД М — железнодорожный вариант на базе улучшенной модификации. Конструкторы собрали 74 или 76 экземпляров (есть различные документы с разной информацией о количестве выпущенных авто).

Автомобиль БА-20 использовался не только советской армией. Руководство Союза поставило 30 штук Монгольской Народной Республике. Также несколько десятков машин использовались Румынией, Третьим Рейхом и Финляндией. Этим странам техника досталась в качестве трофеев после боевых действий.

Какой можно сделать вывод?

БА-20 — качественный советский бронеавтомобиль легкового класса. Первый звёздный час техники пробил 22 августа 1939 года в глубоком тылу Японии. На местном аэродроме несколько замаскированных броневиков разбили два самолёта. Это привело к захвату аэродрома и склада с горючим.

Начало Великой Отечественной войны сильно ударило по количеству бронетранспортёров. Из полутора тысяч выпущенных машин уцелело несколько сотен, которые продолжали нести службу до 1945 года. На вооружении в армии 20-ю модель сменил БА-64. Один из уцелевших экземпляров сейчас можно найти в Музее Великой Отечественной войны в Киеве.

Легкий бронеавтомобиль БА-20 1936 года

Технические характеристики ТТХ БА-20

  • Годы выпуска: 1936-1942 гг.
  • Всего изготовлено: 2013-2114 шт.
  • Завод-изготовитель: Выксунский завод дробильно-размольного оборудования.
  • Разработчик: КБ Выксунского завода дробильно-размольного оборудования (г.Выкса, Горьковская область).
  • Боевое применение: конфликт на реке Халхин-Гол (1939 год), Советско-финская и Великая Отечественная войны.
  • Боевая масса: 2,52 т.
  • Экипаж — 2 человека.
  • Габаритные размеры: длина — 4310 мм, ширина — 1750 мм, высота — 2130 мм, клиренс — 235 мм.
  • Вооружение: 7,62-мм пулемет (боекомплект — 1386 патронов).
  • Толщина брони: 6-9 мм.
  • Двигатель: ГАЗ-М1. Тип: 4-х цилиндровый, карбюраторный, 50 л.с.
  • Максимальная скорость движения: 90 км/ч.
  • Запас хода по шоссе: 450 км.
  • Преодолеваемые препятствия: стенка — 0,24 м, ров — 0,35 м.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

Сообщества › Военно-Техническое Общество › Блог › БА-20 — бронеавтомобиль Великой Отечественной войны

Бронированные автомобили – бронеавтомобили – это тип специальной военной техники, обладающей бронированным кузовом и пулеметным или пушечным вооружением. В период двух мировых войн бронеавтомобили в отличие от колесных бронетранспортеров не были предназначены для перевозки десанта. По комплексу выполняемых задач они во многом были сходны с легкими танками тех лет. Особенно это можно отнести к СССР, где перед войной были созданы бронеавтомобили семейства БА различных типов: легкие (массой до 4 тонн) – БА-20, средние (от 4 до 8 тонн) – БА-3, 6, 10, а также тяжелые (масса более 8 тонн) – БА-11. Уже в военные годы был создан еще один легкий бронеавтомобиль БА-64.
Начнем наш рассказ с легкого бронеавтомобиля БА-20. В 1930-е годы во многих армиях мира достаточно широко применялись обыкновенные легковые автомобили, пусть даже имеющие недостаточную проходимость. Чаще всего они использовались в штабах, для связи и командирской разведки. Оснащение воинских подразделений автомобилями в случае войны увеличивало мобилизационные возможности промышленности. При этом для использования в армейских целях обычные гражданские модели требовалось прикрыть хотя бы легкой противопульной броней. Именно таким образом в СССР поступили, переделав ГАЗ-А, в легкий бронеавтомобиль ФАИ, который выпускался с 1931 по 1936 годы.
Аналогичным образом решено было поступить и с более мощным автомобилем ГАЗ-М1 «Эмка», который, как и ГАЗ-А, не был полноприводным. В 1936 году на базе ГАЗ-М1 на Выксинском заводе дробильно-размольного оборудования (город Выкса, Горьковская область) был спроектирован бронеавтомобиль БА-20. Данный бронеавтомобиль был принят на вооружение советской армии и находился в серийном производстве с 1936 по 1941 год. Всего за это время было произведено 2114 бронеавтомобилей. БА-20 использовался Красной Армией в боях на Халхин-Голе, советско-финской войне, а также на начальном периоде Великой Отечественной. Уже во время войны на смену БА-20 в войска пришел новый легкий бронеавтомобиль БА-64.


На бронеавтомобиле устанавливался четырехцилиндровый четырехтактный двигатель М-1, развивавший мощность в 50 л.с. Двигатель снабжался экономайзером и карбюратором «Зенит». Его пуск осуществлялся при помощи электростартера МАФ-4006 мощность в 0,8 л.с. В батарейной контактной системе зажигания машины применялись распределитель с центробежным регулятором, индукционная катушка (бобина) и свечи зажигания. Емкость топливных баков составляла 70 литров, запас хода по шоссе равнялся 350 км. В состав трансмиссии БА-20 входили однодисковое сцепление с накладками из феродо, а также трехступенчатая коробка передач (три скорости вперед и одна – назад), главная передача, карданная передача, конический дифференциал с полуосями разгруженного типа.
Бронеавтомобиль вооружался одним пулеметом ДТ калибра 7,62-мм, который был установлен в шаровой опоре вращающейся башенки. Его боекомплект состоял из 1386 патронов, которые были снаряжены в 22 диска по 63 патрона. Углы его вертикального наведения составляли от -13 до +23 градусов. Для ведения огня применялся простой механический прицел. Вращение башенки производилось при помощи специального спинного упора усилиями стрелка, который сидел на вращающемся сидении, прикрепленном к днищу бронеавтомобиля. Данный стрелок одновременно являлся и командиром экипажа бронеавтомобиля БА-20.
Электрооборудование БА-20 было выполнено по однопроводной схеме. Напряжение в сети машины составляло 6 вольт. В качестве источников электроэнергии применялась аккумуляторная батарея ЗСТ-100, имеющая емкость в 100 Ампер-часов, а также генератор ГМ-71 мощностью 120 Вт. Для осуществления внешней связи часть машин оснащалась коротковолновой приемо-передающей радиостанцией 71-ТК-1, имеющей поручневую антенну. Радиостанция монтировалась в боевом отделении за местом водителя, для питания радиостанция применялся дополнительный аккумулятор ЗСТ-100. В случае установки на машину радиостанции в состав ее экипажа вводился радист. Для внутренней связи экипаж БА-20 пользовался танкофоном.

БА-20 обладал хорошей проходимостью и был достаточно надежен. Хорошие тяговые качества его двигателя позволяли без особых проблем преодолевать подъемы до 15 градусов, косогоры до 12 градусов, броды глубиной до полуметра и канавы шириной в 0,35 метров. Как и легковой автомобиль ГАЗ-М1, БА-20 имел привод лишь на заднюю ось. По шоссе автомобиль мог развивать скорость в 90 км/ч, по пересеченной местности средняя скорость составляла 36 км/ч.
В 1938 году подобно другим бронеавтомобилям Красной Армии он прошел процедуру модернизации. Обновленная машина получила обозначение БА-20М. Новая машина отличалась от предыдущей версии новой пулестойкой башенкой конической формы. В состав ее экипажа добавился третий человек – радист. Радист обслуживал усовершенствованную дуплексную рацию 71-ТК-3, которая оснащалась штыревой антенной и располагалась с левого борта броневика. В состав вооружения БА-20 был введен запасной пулемет ДТ, который размещался в боевом отделении. При этом боекомплект машины остался неизменным. Броневая защита автомобиля был усилена за счет использования лобовых листов башни и корпуса толщиной в 9 мм. Помимо этого удалось увеличить запас хода машины, который составлял теперь 450 км. Увеличение запаса хода произошло за счет установки дополнительного топливного бака на 30 литров. Данная модернизация привела к незначительному увеличению массы бронеавтомобиля. БА-20М стал весить на 100 кг. больше, его масса составила 2,62 тонны.
В 1936 году был разработан также железнодорожный вариант бронеавтомобиля БА-20ЖД, у которого помимо обычных колес имелись также и замещающие их в случае необходимости стальные диски с ребордами, которые способны были без проблем катиться по рельсам. Смена колес на бронеавтомобиле выполнялась силами экипажа за 30 минут, при этом снятые шины закреплялись по бортам корпуса. Скорость БА-20 по железной дороге составляла до 80 км/ч, а запас хода равнялся 430-540 км. Масса данной модификации бронеавтомобиля достигла 2,78 тонн. Данные машины чаще всего входили в состав бронепоездов или использовались в качестве легких разведывательных бронедрезин.


Колонна бронетехники РККА пред отправкой на фронт. На фото запечатлены легкие бронеавтомобили БА-20, причем первый ряд составляют машины, оборудованные радиостанциями 71-ТК-1 с поручневой антенной. Справа, у верхнего среза фото, видна часть танковой колонны, состоящей из танков Т-28 и Т-35

Боевое крещение БА-20 прошел во время вооруженного конфликта с Японией на реке Халхин-Гол, где было установлено, что броня БА-20 с легкостью пробивается бронебойными пулями крупнокалиберного 13,2-мм пулемета. Броня бронеавтомобиля держала лишь винтовочные и пулеметные простые и бронебойные пули калибра 7,62-мм. В дальнейшем бронеавтомобиль принял участие в советско-финской войне, в составе разведывательных батальонов, а также неплохо зарекомендовал себя в боях начального периода Великой Отечественной. Бронеавтомобиль серийно выпускался с 1936 по 1941 года, незначительное количество машин было собрано в 1942 году из остававшихся деталей. До начала Великой Отечественной войны было произведено 1557 БА-20.
Среди трофеев, которые были захвачены финской армией в ходе советско-финской войны 1939 года, среди прочего было и 22 бронеавтомобиля БА-20 и БА-20М. На вооружении финской армии данные бронеавтомобили находились вплоть до 1957 года. Помимо этого в ходе летних боев 1941 года немцы смогли захватить около 100 бронеавтомобилей обеих модификаций. Большинство из них было направленно в войска СС и полицейские части. В немецкой армии данная машина получила обозначение Panzerspaehwagen BA 20 ®, версия БА-20М – Panzerspaehwagen BA 202 ®. Машины Panzerspaehwagen BA 202 ® состояли на вооружении различных частей, к примеру 7-й горнострелковой добровольческой дивизии СС «Принц Ойген».
Использованы источники:
www.bronetehnika.narod.ru/ba20/ba20.html
www.opoccuu.com/ba-20.htm
www.pro-tank.ru/bronetehn…/broneavtomobili/83-ba-20
Автор: Юферев Сергей

Полный размер


Помните маленькую машинку и храбрых бойцов сражавшихся за свободу и независимость нашей Родины. Пока мы помним они живы в наших душах, в наших сердцах.

www.drive2.ru

БА-20 — фото | Военный альбом 1941-1945

Главная » Техника » Прочая бронетехника » Советская бронетехника » Советские бронеавтомобили » БА-20

Фотографии в категории «БА-20»

Советские бронеавтомобили БА-20.

Страница 1 из 212»

Вторжение в Польшу, БА-20 &raquo

Советские и немецкие военнослужащие у бронеавтомобиля БА-20 29-й советской отдельной танковой бригады в Бресте.

Начало войны с СССР, БА-20 &raquo

Советский легкий бронеавтомобиль БА-20ЖД из 12-го отдельного дивизиона бронепоездов, уничтоженный при отходе от населенного пункта Неманица у развилки дорог в районе деревни Липки недалеко от городка Лошница. Тот же БА-20ЖД в другом ракурсе.

Начало войны с СССР, Танки БТ, БА-20 &raquo

Советские легкие бронеавтомобили БА-20ЖД из 12-го отдельного дивизиона бронепоездов и легкий танк БТ-7М из 1-й моторизованной дивизии, уничтоженные при отходе от населенного пункта Неманица у развилки дорог в районе деревни Липки недалеко от городка Лошница.

Советско-финская война (1939—1940), БА-20 &raquo

Трофейный бронеавтомобиль БА-20М на улице финского поселка Вяртсиля (фин. Värtsilä). Бронеавтомобиль стоит у здания фирмы по заготовке шкур и кожи для армии. В настоящее время Вяртсиля — посёлок городского типа в составе Сортавальского района Республики Карелии.

Советско-финская война (1939—1940), Т-26, Легкие танки Т-37А и Т-38, БА-20 &raquo

Советская трофейная разукомплектованная бронетехника во дворе финских мастерских.
На снимке запечатлены: малый плавающий танк Т-38, справа от него, советский лёгкий бронеавтомобиль БА-20, далее танк Т-26 и гусеничные бронированные артиллерийские тягачи А-20 «Комсомолец».
Предположительно, комплектующие демонтировались с данных машин для ремонта и восстановления аналогичной трофейной техники.

Советско-финская война (1939—1940), БА-20 &raquo

Подбитый советский легкий бронеавтомобиль БА-20 захваченный финскими войсками.
БА-20 создан в 1936 году на шасси легкового автомобиля ГАЗ-М1. Вооружался 7,62-мм пулеметом ДТ.
Трофейные БА-20 стояли на вооружении финской армии. В 1944—1946 годах БА-20 использовались полицией Финляндии. По некоторым сведениям, данный тип бронеавтомобилей длительное время находился на хранение финской армии и был списан лишь в 1957 году. Трофейные БА-20 также использовались Германией и Румынией.

Советско-финская война (1939—1940), БА-20 &raquo

Финские военные у захваченного советского бронеавтомобиля БА-20 (на переднем плане) и артиллерийского бронированного тягача «Комсомолец» (на втором плане) на дороге Суоярви-Толваярви.

Страница 1 из 212»

waralbum.ru

Лёгкий бронеавтомобиль БА-20

        В 1938 году БА-20, подобно другим броневикам, был модернизирован. На обновленной машине, получившей обозначение БА-20М, установили пулестойкую башню конической формы, в состав экипажа ввели радиста, обслуживающего усовершенствованную дуплексную рацию 71-ТК-3 со штыревой антенной, расположенной по левому борту. В состав вооружения был введен запасной 7,62-мм пулемет ДТ, который укладывался в боевом отделении. Боекомплект к оружию остался без изменений. Броневая защита машины была усилена за счет применения лобовых листов корпуса и башни толщиной 9 мм. Кроме того был увеличен запас хода до 450 км, за счет установки дополнительного топливного бака емкостью 30 л (общая емкость двух топливных баков составляла 90 л). Естественно, после такой модернизации боевая масса БА-20М возросла до 2,62 т, что несколько ухудшило его динамические качества и проходимость.
В 1936 году построили и железнодорожный вариант БА-20, у которого, кроме обычных колес, имелись и заменяющие их по необходимости стальные диски с ребордами, способными катиться по рельсам. Смена колёс происходила в течении 30 минут. Снятые шины крепились по бортам корпуса. Скорость по железной дороге составляла 80 км/ч, а запас хода — 430-540 км. Время смены шин на диски силами экипажа занимало около получаса. Масса этой машины составляла уже 2,78 т. Они использовались в составе бронепоездов в качестве легких разведывательных бронедрезин.
Бронированная машина БА-20 прошла крещение огнем во время вооруженного конфликта на реке Халхин-Гол, где и выяснилось, что броня БА-20 легко пробивается бронебойной пулей крупнокалиберного 13,2-мм пулемёта. Она не пробивалась только ружейно-пулемётной простой и бронебойной пулей. БА-20 принял также участие в советско-финской войне, в составе разведывательных батальонов, и неплохо показал себя в боях начального периода Великой Отечественной войны.
Panzerspaehwagen BA 202 (r) в качестве бронедрезины
        В числе трофеев, захваченных финской армией и оставшихся или эвакуированных на территорию Финляндии в период Зимней войны 1939 года было, среди прочего, 22 бронеавтомобиля БА-20 и БА-20М.
        Кроме того, летом 1941 года немецкие войска захватили около сотни советских бронеавтомобилей БА-20 и БА-20М. Трофейные машины попали в полицейские части и войска СС. Одна или две машины, состоявшие на вооружении немецкой полиции, были захвачены польскими повстанцами во время Варшавского восстания в августе 1944 года. В немецкой армии бронеавтомобили БА-20 получили обозначение Panzerspaehwagen BA 20 (r), a БА-20М — Panzerspaehwagen BA 202 (r). Бронеавтомобили BA 202 (r) состояли на вооружении разных частей, в том числе 7-й горнострелковой добровольческой дивизии СС «Принц Ойген».
        Бронеавтомобиль БА-20 выпускался с 1936 года до 1941 года (небольшое количество машин БА-20 ещё было выпущено в начале 1942 года из оставшихся деталей). Всего с 1936 по 1942 год было выпущено 2013 БА-20, причем 1557 из них — до начала Великой Отечественной войны.
Тактико-технические характеристики
Модель БА-20 БА-20М
Год выпуска     1936     1938
Экипаж     2     3
Масса, кг     2200     2620
Среднее удельное
давление на грунт, кг/см2
   2,7    2,9
Габаритные размеры:
    длина, м
    ширина, м
    высота, м

   4,21
    1,75
    2,13

   4,21
    1,75
    2,13
Клиренс, м     0,235     0,235
Переговорное устройство     71-ТК-1     71-ТК-3
Бронирование, мм    Лоб корпуса 6 мм
    Башня 6 мм
    Борт 6 мм
    Корма 6 мм
    Крыша 4 мм
    Днище 4 мм
   Лоб корпуса 9 мм
    Башня 9 мм
    Борт 6 мм
    Корма 6 мм
    Крыша 4 мм
    Днище 4 мм
Вооружение     1 x 7.62 мм ДТ     1 x 7.62 мм ДТ
Боезапас     1386 патронов     1386 патронов
Двигатель     «ГАЗ-М1», 50 л.с.
    4-цилиндровый
    «ГАЗ-М1», 50 л.с.
    4-цилиндровый
Запас хода, км     350     450
Макс. скорость, км/ч     90     85
Преодолеваемые
препятствия, град
    15     15
Выпущено, шт 2013

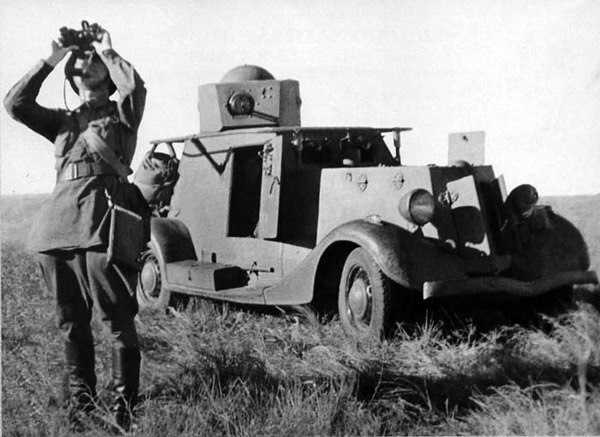

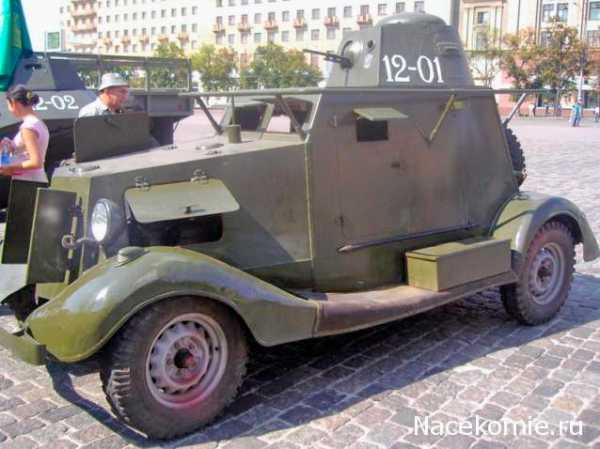

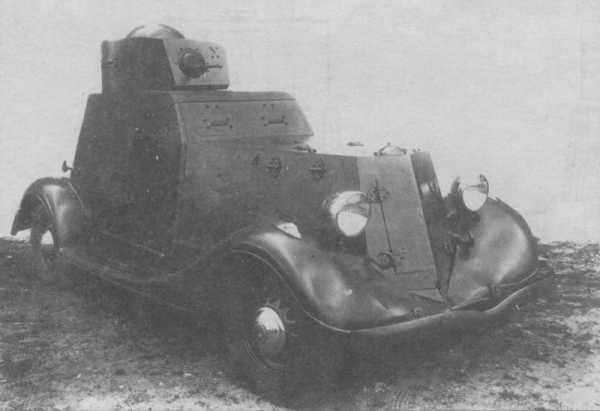

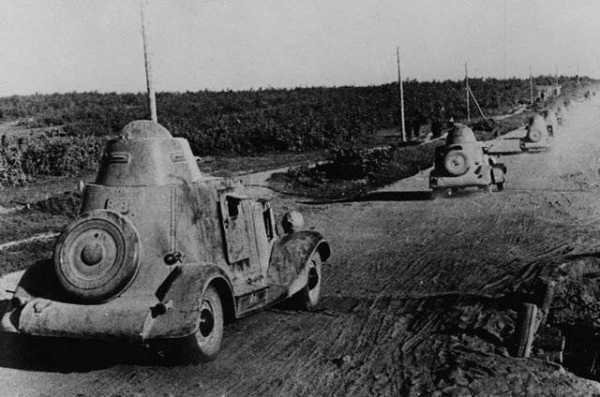

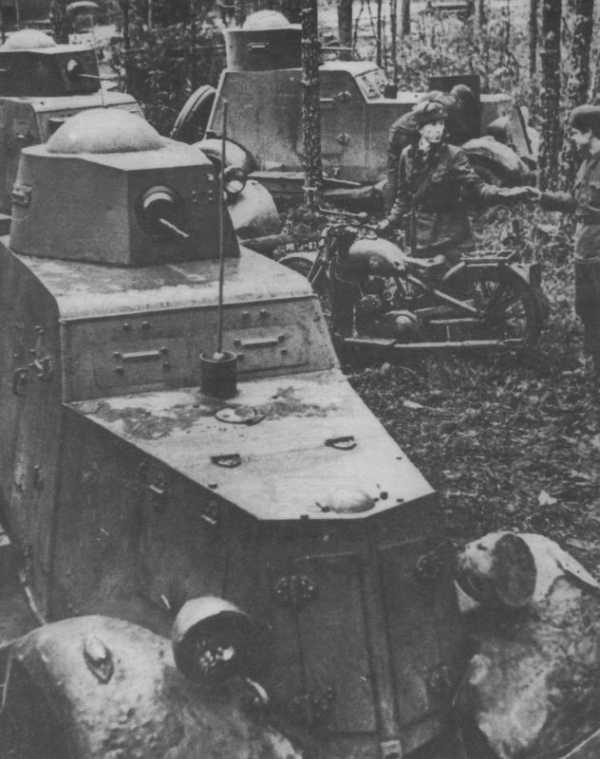

Фотографии БА-20 и БА-20М

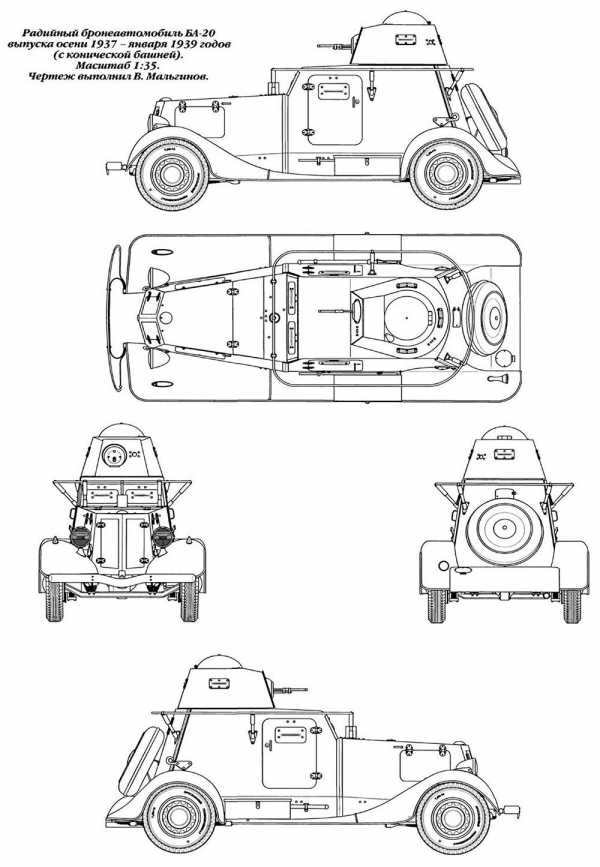

            Чертеж бронеавтомобиля БА-20:
                   — боковые проекции БА-20М
                   — боковые проекции бронедрезины


Источники:
«Отечественные бронированные машины 1905-1941». Том I. Изд.центр «Экспринт». 2002 г.
Е.Прочко «Штабной, связной, разведывательный» (Техника-молодёжи №3, 1983 г.)
В.Н.Газенко, В.Е.Ильин «Бронетранспортёры и бронемашины России». Москва, АСТ, 2001 г.
М.Коломиец. «Битва за Москву» 30.09-5.12.1941 гг. (Фронтовая иллюстрация №1, 2002 г.)
М.Коломиец «Бои у реки Халхин-Гол» (Фронтовая иллюстрация №2, 2002 г.)




bronetehnika.narod.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
