Реактивная система залпового огня «Ураган»

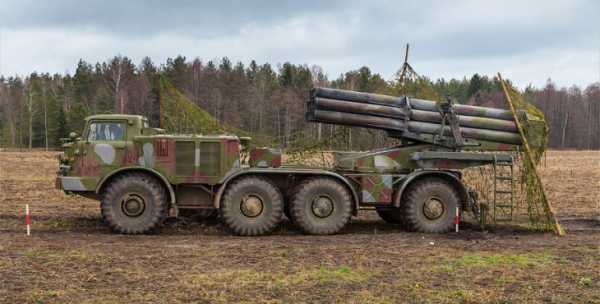

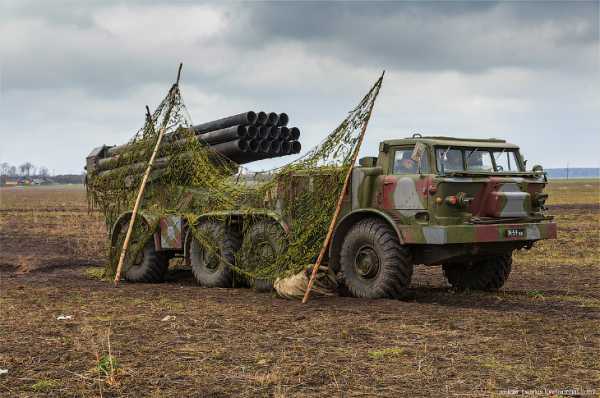

Бое­вая ма­ши­на 9П140 вы­пол­не­на на шас­си че­ты­рех­ос­но­го ав­то­мо­би­ля вы­со­кой про­хо­ди­мо­сти ЗИЛ-135ЛМ (ко­лес­ная фор­му­ла 8×8). Ар­тил­ле­рий­ская часть вклю­ча­ет па­кет из ше­ст­на­дца­ти труб­ча­тых на­прав­ляю­щих, по­во­рот­ное ос­но­ва­ние с ме­ха­низ­ма­ми на­ве­де­ния и при­цель­ны­ми при­спо­соб­ле­ния­ми, а так­же элек­тро­тех­ни­че­скую и гид­рав­ли­че­скую ап­па­ра­ту­ру.

2. Рас­чет бое­вой ма­ши­ны — 6 че­ло­век (в мир­ное вре­мя — 4): ко­ман­дир БМ, на­вод­чик (стар­ший на­вод­чик), ме­ха­ни­к-во­ди­тель, но­мер рас­че­та (3 чел). При движении по шоссе с полной нагрузкой машина развивает скорость до 65 км/час, запас хода по топливу — 570 км. Емкость основного бензобака — 300 л, имеются два дополнительных по 100 л. Без предварительной подготовки преодолевает броды глубиной 1,2 м.

3. Дальность стрельбы
Минимальная, м — 8 000
Максимальная, м — 35 000
Площадь поражения, кв.м — 426 000
В этот раз планировались стрельбы на дистанцию 8,5 километров, по полпакета — 8 ракет.

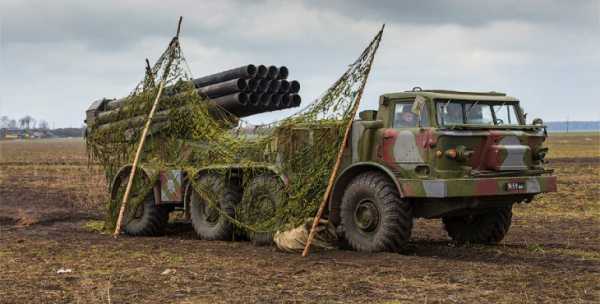

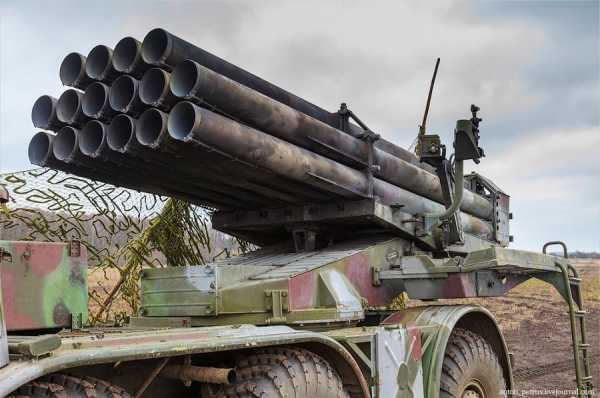

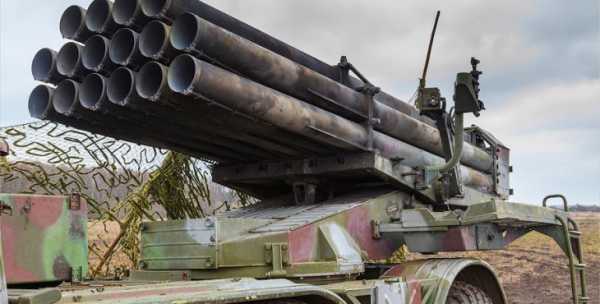

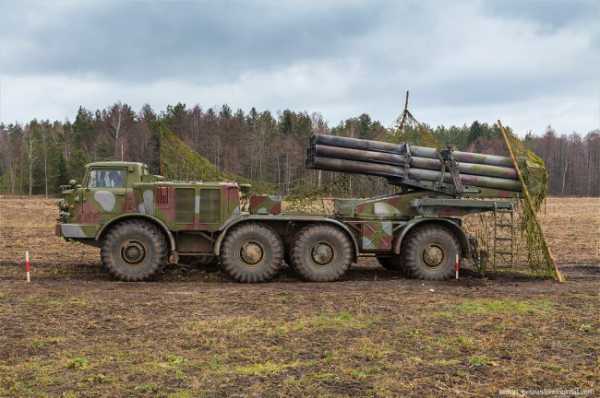

4. Мне разрешили залезть и взглянуть в лицо смерти. Друзья, скажу вам, что торчащие из направляющих снаряды смотрятся очень жутко… Снаряд кассетный, то есть в воздухе он разделятся, что позволяет накрывать большую площадь. Одна такая болванка накрывает несколько футбольных полей…

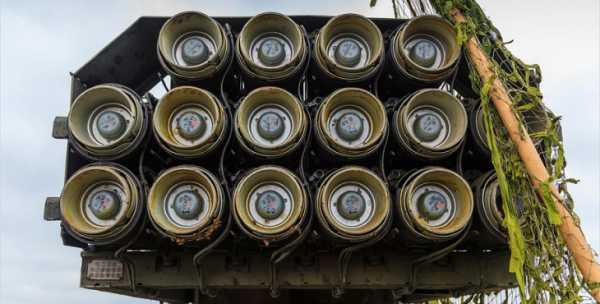

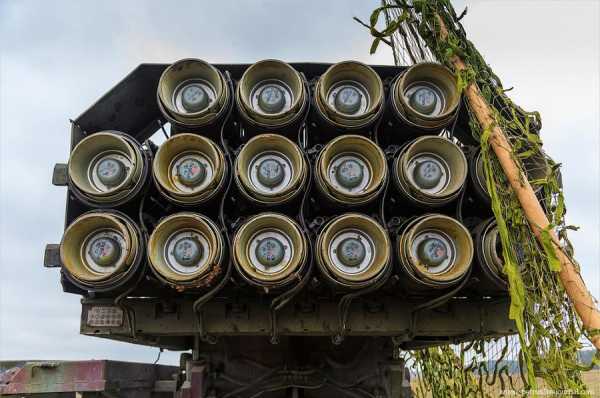

5. Методом исключения, я пришел к выводу, что Ураган был заряжен ре­ак­тив­ным сна­рядом 9М27К с кас­сет­ной го­лов­ной ча­стью с ос­ко­лоч­ны­ми бое­вы­ми эле­мен­та­ми. Пред­на­зна­чен для по­ра­же­ния жи­вой си­лы и не­бро­ни­ро­ван­ной тех­ни­ки в мес­тах их со­сре­до­то­че­ния. Мас­са: сна­ря­да — 271 кг, бое­во­го эле­мен­та — 1,85 кг, взрыв­ча­то­го ве­ще­ст­ва БЭ — 0,3 кг. Дли­на — 5178 мм. Даль­ность стрель­бы: мак­си­маль­ная — 35 км, ми­ни­маль­ная — 7,5 км.

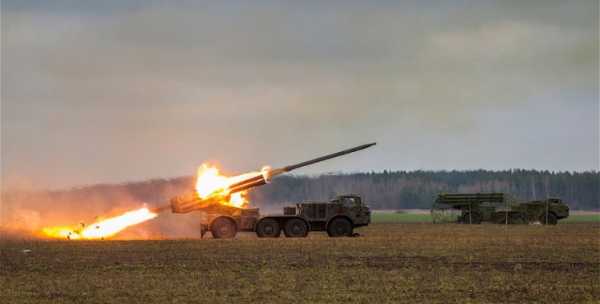

6. Вот к такой установке уже не хотелось подходить близко. Когда прозвучала уже привычная команда «333» и Ураган вдруг начал плеваться огнем, очень захотелось закопаться в плодородную землю белорусских полей. По-глубже. Ребята, я еще неделю ходил под впечатлением. Это чистый ужас. Нет, не чистый, это дикая смесь ужаса и восхищения. В ста метрах от залпа воздух шевелился. Стоял рев снарядом, которые с дикой скоростью вылетали из направляющих. Мы как черепахи попрятали головы в плечи и покрепче прижали к лицу фотоаппараты.

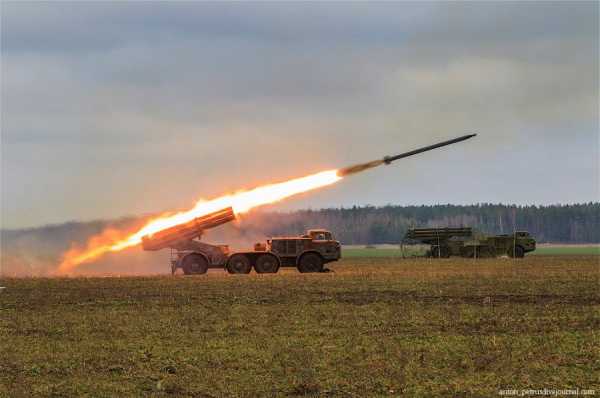

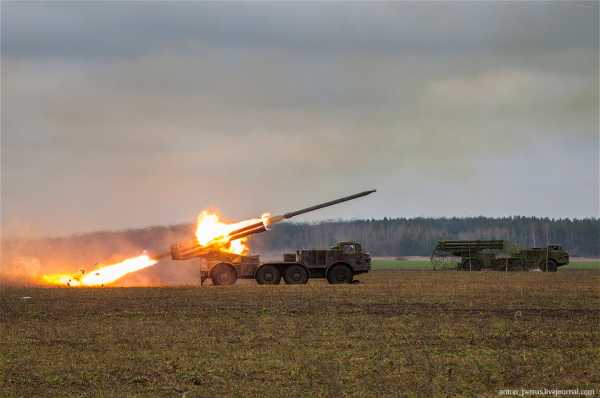

7. Оглушающий рев снарядов гипнотизировал. В этот момент я завидовал бойцу, нажавшему на кнопку (потянувшему за рычаг, не знаю что там).

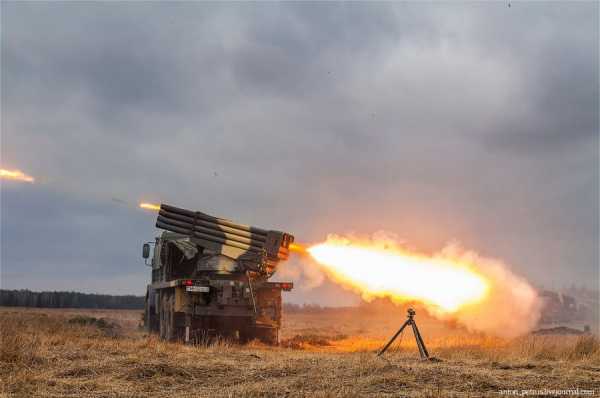

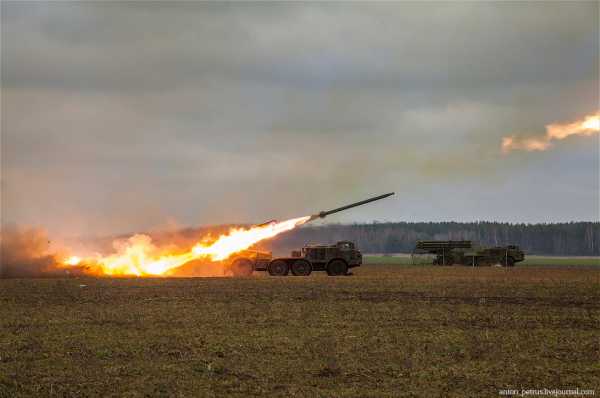

8. Полпакета улетели почти моментально, но эти секунды казались почему-то очень долгими. Это чертовски потрясающее, пугающее и восхищающее зрелище. Я потом долго пытался словами и звуками описать, что такое залп «Урагана», но кроме диких звуков ничего издать не мог ))

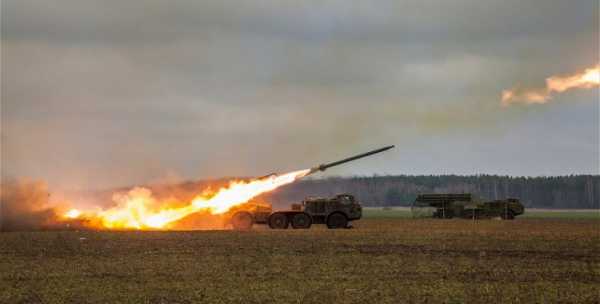

9. Вот они — снаряды летят к цели. Через несколько мгновений было слышно, как они падают на землю. Никогда, ни за что на свете, я бы не хотел оказаться на этом месте.

Система залпового огня «Град»

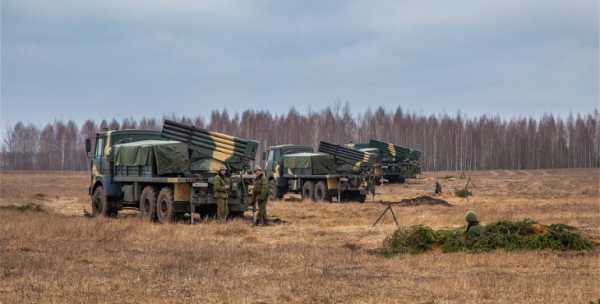

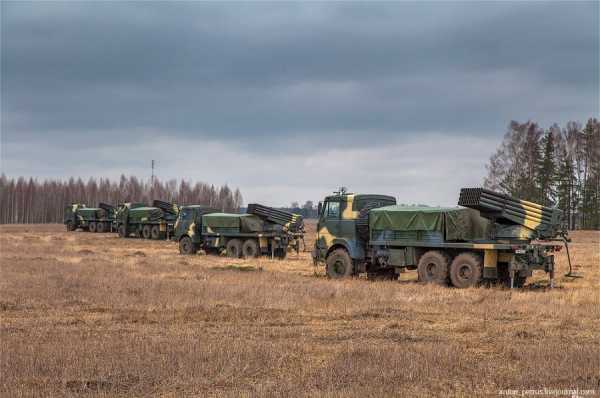

10. Слегка оглушенные мы снова переезжаем, теперь уже к «БелГрадам». Ну мы уже тертые ребята, все видели, все знаем )

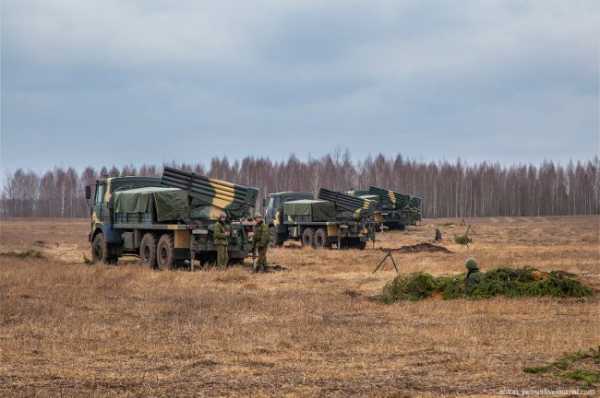

11. БелГрад — аналог Града, но на базе МАЗа. Дело в том, что МАЗ-6317 имеет почти вдвое большую длину грузовой платформы по сравнению с «Уралом-375Д» (6250 и 3900 мм соответственно).Это позволило установить между кабиной и артиллерийской частью стеллажи для 40 реактивных снарядов (рассматривается также вариант стеллажей на 80 снарядов), перезаряжать пусковую установку без использования транспортно-заряжающей машины и таким образом сократить время подготовки ко второму залпу.

12. Возле каждого расчета был вырыт окоп, куда мы сразу же нырнули. Боец с недоумением смотрит на вторжение неизвестных )

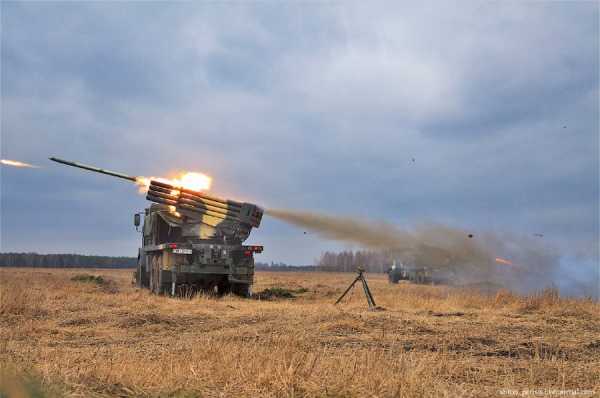

13. И вроде бы видели пуск «Урагана», но на таком расстоянии — около 20 метров — все равно хотелось закопаться в песок. И тут стреляли все установки. Гул был невероятный!

14. Вот так и прошли первые полдня в белорусской армии. Это было мощно. Невероятно. Страшно. В моменты пуска жутко завидовал нажавшему на кнопку. Единственное дополню — пусть все это оружие будет использоваться только на учениях. Уверен, вместе мы будем жить в мире, если приложим чуточку усилий.

15. Также смотрите «Покойся с миром: заброшенные военные объекты» и «Авианосец Джордж Буш».

loveopium.ru

Как стреляют системы залпового огня Град и Ураган

Как стреляют системы залпового огня Град и Ураган

Что такое армия? Для тех, кто знает ее лишь по американским фильмам — это командос, выполняющие задание в джунглях Вьетнама. Для служивших — это мать родная, для призывников — Дамоклов меч. Для государства — гарант безопасности и сама безопасность. Для меня армия всю жизнь была белоснежным самолетом Ту-95, глухо рычащем на рассвете за горизонтом. В марте во время поездки в Беларусь нам удалось побывать на артиллерийских стрельбах, где по целям палили системы залпового огня Ураганы и БелГрады. 15 фото
Фотографии и текст Антона Петруся

Реактивная система залпового огня «Ураган»

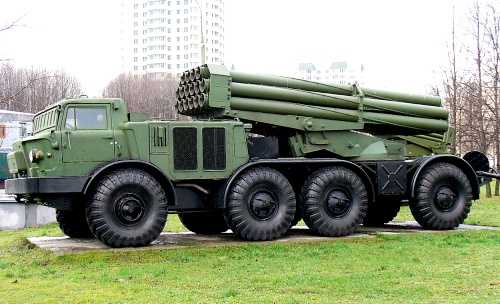

Бое­вая ма­ши­на 9П140 вы­пол­не­на на шас­си че­ты­рех­ос­но­го ав­то­мо­би­ля вы­со­кой про­хо­ди­мо­сти ЗИЛ-135ЛМ (ко­лес­ная фор­му­ла 8×8). Ар­тил­ле­рий­ская часть вклю­ча­ет па­кет из ше­ст­на­дца­ти труб­ча­тых на­прав­ляю­щих, по­во­рот­ное ос­но­ва­ние с ме­ха­низ­ма­ми на­ве­де­ния и при­цель­ны­ми при­спо­соб­ле­ния­ми, а так­же элек­тро­тех­ни­че­скую и гид­рав­ли­че­скую ап­па­ра­ту­ру.

2. Рас­чет бое­вой ма­ши­ны — 6 че­ло­век (в мир­ное вре­мя — 4): ко­ман­дир БМ, на­вод­чик (стар­ший на­вод­чик), ме­ха­ни­к-во­ди­тель, но­мер рас­че­та (3 чел). При движении по шоссе с полной нагрузкой машина развивает скорость до 65 км/час, запас хода по топливу — 570 км. Емкость основного бензобака — 300 л, имеются два дополнительных по 100 л. Без предварительной подготовки преодолевает броды глубиной 1,2 м.

3. Дальность стрельбы
Минимальная, м — 8 000
Максимальная, м — 35 000
Площадь поражения, кв.м — 426 000
В этот раз планировались стрельбы на дистанцию 8,5 километров, по полпакета — 8 ракет. 4. Мне разрешили залезть и взглянуть в лицо смерти. Друзья, скажу вам, что торчащие из направляющих снаряды смотрятся очень жутко… Снаряд кассетный, то есть в воздухе он разделятся, что позволяет накрывать большую площадь. Одна такая болванка накрывает несколько футбольных полей… 5. Методом исключения, я пришел к выводу, что Ураган был заряжен ре­ак­тив­ным сна­рядом 9М27К с кас­сет­ной го­лов­ной ча­стью с ос­ко­лоч­ны­ми бое­вы­ми эле­мен­та­ми. Пред­на­зна­чен для по­ра­же­ния жи­вой си­лы и не­бро­ни­ро­ван­ной тех­ни­ки в мес­тах их со­сре­до­то­че­ния. Мас­са: сна­ря­да — 271 кг, бое­во­го эле­мен­та — 1,85 кг, взрыв­ча­то­го ве­ще­ст­ва БЭ — 0,3 кг. Дли­на — 5178 мм. Даль­ность стрель­бы: мак­си­маль­ная — 35 км, ми­ни­маль­ная — 7,5 км. 6. Вот к такой установке уже не хотелось подходить близко. Когда прозвучала уже привычная команда «333» и Ураган вдруг начал плеваться огнем, очень захотелось закопаться в плодородную землю белорусских полей. По-глубже. Ребята, я еще неделю ходил под впечатлением. Это чистый ужас. Нет, не чистый, это дикая смесь ужаса и восхищения. В ста метрах от залпа воздух шевелился. Стоял рев снарядом, которые с дикой скоростью вылетали из направляющих. Мы как черепахи попрятали головы в плечи и покрепче прижали к лицу фотоаппараты. 7. Оглушающий рев снарядов гипнотизировал. В этот момент я завидовал бойцу, нажавшему на кнопку (потянувшему за рычаг, не знаю что там). 8. Полпакета улетели почти моментально, но эти секунды казались почему-то очень долгими. Это чертовски потрясающее, пугающее и восхищающее зрелище. Я потом долго пытался словами и звуками описать, что такое залп «Урагана», но кроме диких звуков ничего издать не мог )) 9. Вот они — снаряды летят к цели. Через несколько мгновений было слышно, как они падают на землю. Никогда, ни за что на свете, я бы не хотел оказаться на это месте.

Система залпового огня «Град»

10. Слегка оглушенные мы снова переезжаем, теперь уже к «БелГрадам». Ну мы уже тертые ребята, все видели, все знаем )

11. БелГрад — аналог Града, но на базе МАЗа. Дело в том, что МАЗ-6317 имеет почти вдвое большую длину грузовой платформы по сравнению с «Уралом-375Д» (6250 и 3900 мм соответственно).Это позволило установить между кабиной и артиллерийской частью стеллажи для 40 реактивных снарядов (рассматривается также вариант стеллажей на 80 снарядов), перезаряжать пусковую установку без использования транспортно-заряжающей машины и таким образом сократить время подготовки ко второму залпу. 12. Возле каждого расчета был вырыт окоп, куда мы сразу же нырнули. Боец с недоумением смотрит на вторжение неизвестных ) 13. И вроде бы видели пуск «Урагана», но на таком расстоянии — около 20 метров — все равно хотелось закопаться в песок. И тут стреляли все установки. Гул был невероятный! 14. Вот так и прошли первые полдня в белорусской армии. Это было мощно. Невероятно. Страшно. В моменты пуска жутко завидовал нажавшему на кнопку. Единственное дополню — пусть все это оружие будет использоваться только на учениях. Уверен, вместе мы будем жить в мире, если приложим чуточку усилий. 15. Также смотрите «Покойся с миром: заброшенные военные объекты» и «Авианосец Джордж Буш». Советуем также подписаться на наши странички в соц.сетях: Фейсбук | Вконтакте | Твиттер | Google + | Одноклассники

Смотрите также:


watafak.ru

Как стреляет Град и Ураган

Что такое армия? Для тех, кто знает ее лишь по американским фильмам — это командос, выполняющие задание в джунглях Вьетнама. Для служивших — это мать родная, для призывников — Дамоклов меч. Для государства — гарант безопасности и сама безопасность. Для меня армия всю жизнь была белоснежным самолетом Ту-95, глухо рычащем на рассвете за горизонтом.

В марте во время поездки в Беларусь нам удалось побывать на артиллерийских стрельбах, где по целям палили системы залпового огня Ураганы и БелГрады.

Реактивная система залпового огня «Ураган»

Бое­вая ма­ши­на 9П140 вы­пол­не­на на шас­си че­ты­рех­ос­но­го ав­то­мо­би­ля вы­со­кой про­хо­ди­мо­сти ЗИЛ-135ЛМ (ко­лес­ная фор­му­ла 8×8). Ар­тил­ле­рий­ская часть вклю­ча­ет па­кет из ше­ст­на­дца­ти труб­ча­тых на­прав­ляю­щих, по­во­рот­ное ос­но­ва­ние с ме­ха­низ­ма­ми на­ве­де­ния и при­цель­ны­ми при­спо­соб­ле­ния­ми, а так­же элек­тро­тех­ни­че­скую и гид­рав­ли­че­скую ап­па­ра­ту­ру.

Рас­чет бое­вой ма­ши­ны — 6 че­ло­век (в мир­ное вре­мя — 4): ко­ман­дир БМ, на­вод­чик (стар­ший на­вод­чик), ме­ха­ни­к-во­ди­тель, но­мер рас­че­та (3 чел). При движении по шоссе с полной нагрузкой машина развивает скорость до 65 км/час, запас хода по топливу — 570 км. Емкость основного бензобака — 300 л, имеются два дополнительных по 100 л. Без предварительной подготовки преодолевает броды глубиной 1,2 м.

Дальность стрельбы
Минимальная, м — 8 000
Максимальная, м — 35 000
Площадь поражения, кв.м — 426 000
В этот раз планировались стрельбы на дистанцию 8,5 километров, по полпакета — 8 ракет.

Мне разрешили залезть и взглянуть в лицо смерти. Друзья, скажу вам, что торчащие из направляющих снаряды смотрятся очень жутко… Снаряд кассетный, то есть в воздухе он разделятся, что позволяет накрывать большую площадь. Одна такая болванка накрывает несколько футбольных полей…

5. Методом исключения, я пришел к выводу, что Ураган был заряжен ре­ак­тив­ным сна­рядом 9М27К с кас­сет­ной го­лов­ной ча­стью с ос­ко­лоч­ны­ми бое­вы­ми эле­мен­та­ми. Пред­на­зна­чен для по­ра­же­ния жи­вой си­лы и не­бро­ни­ро­ван­ной тех­ни­ки в мес­тах их со­сре­до­то­че­ния. Мас­са: сна­ря­да — 271 кг, бое­во­го эле­мен­та — 1,85 кг, взрыв­ча­то­го ве­ще­ст­ва БЭ — 0,3 кг. Дли­на — 5178 мм. Даль­ность стрель­бы: мак­си­маль­ная — 35 км, ми­ни­маль­ная — 7,5 км.

Вот к такой установке уже не хотелось подходить близко. Когда прозвучала уже привычная команда «333» и Ураган вдруг начал плеваться огнем, очень захотелось закопаться в плодородную землю белорусских полей. По-глубже. Ребята, я еще неделю ходил под впечатлением. Это чистый ужас. Нет, не чистый, это дикая смесь ужаса и восхищения. В ста метрах от залпа воздух шевелился. Стоял рев снарядом, которые с дикой скоростью вылетали из направляющих. Мы как черепахи попрятали головы в плечи и покрепче прижали к лицу фотоаппараты.

Оглушающий рев снарядов гипнотизировал. В этот момент я завидовал бойцу, нажавшему на кнопку (потянувшему за рычаг, не знаю что там).

Полпакета улетели почти моментально, но эти секунды казались почему-то очень долгими. Это чертовски потрясающее, пугающее и восхищающее зрелище. Я потом долго пытался словами и звуками описать, что такое залп «Урагана», но кроме диких звуков ничего издать не мог ))

Вот они — снаряды летят к цели. Через несколько мгновений было слышно, как они падают на землю. Никогда, ни за что на свете, я бы не хотел оказаться на это месте.

Система залпового огня «Град»

Слегка оглушенные мы снова переезжаем, теперь уже к «БелГрадам». Ну мы уже тертые ребята, все видели, все знаем )

БелГрад — аналог Града, но на базе МАЗа. Дело в том, что МАЗ-6317 имеет почти вдвое большую длину грузовой платформы по сравнению с «Уралом-375Д» (6250 и 3900 мм соответственно).Это позволило установить между кабиной и артиллерийской частью стеллажи для 40 реактивных снарядов (рассматривается также вариант стеллажей на 80 снарядов), перезаряжать пусковую установку без использования транспортно-заряжающей машины и таким образом сократить время подготовки ко второму залпу.

Возле каждого расчета был вырыт окоп, куда мы сразу же нырнули. Боец с недоумением смотрит на вторжение неизвестных )

И вроде бы видели пуск «Урагана», но на таком расстоянии — около 20 метров — все равно хотелось закопаться в песок. И тут стреляли все установки. Гул был невероятный!

Вот так и прошли первые полдня в белорусской армии. Это было мощно. Невероятно. Страшно. В моменты пуска жутко завидовал нажавшему на кнопку. Единственное дополню — пусть все это оружие будет использоваться только на учениях. Уверен, вместе мы будем жить в мире, если приложим чуточку усилий.

Источник

ribalych.ru

Град и Ураган — kofusun

В бегущей строке Лайф-ньюза написали, что в Мариуполе использовались системы Град и Ураган.

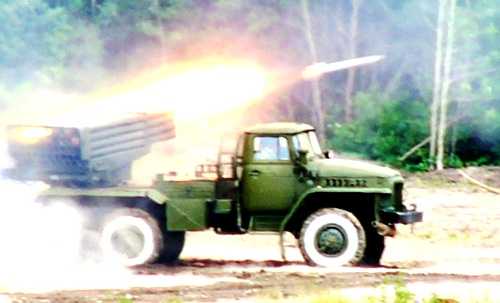

Град — это система залпового огня калибром 122 мм, дальность стрельбы — до 20,4 км. В установке — 40 направляющих.
Дальность стрельбы минимальная/максимальная, для осколочно-фугасного снаряда, м:
4000/40000
СКО по дальности — 1/130
СКО боковое — 1/200.
То есть при стрельбе, например, на 10 км, 68% ракет или, из 40-ракетного залпа 28 ракет, попадают в овал размерами 100х150 м. Остальные рассеиваются на бОльшем расстоянии от точки прицеливания.

Судя по поступившей информации:

По данным миссии ОБСЕ, которая проанализировала воронки от снарядов комплексов «Град» и «Ураган», удары из «Града» наносились с северо-восточного направления (из района населенного пункта Октябрь), а из «Урагана» – с восточного направления (из района населенного пункта Зайченко). (РБК)

Под обстрелом оказались: «В результате обстрела боевиками Мариуполя, жилой сектор в районе улиц Киевская, Олимпийская, 1 мая» (uapress.info)

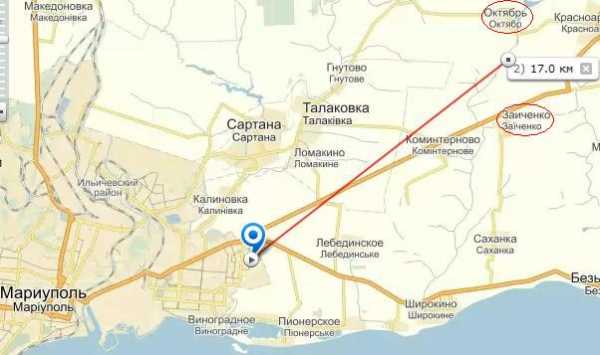

На рисунке отмечены оба населенных пункта и примерно район попадания.

Дальность стрельбы составляет около 17 км, для такой дальности распределение ракет будет следующее:

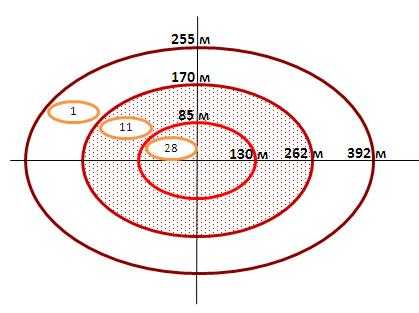

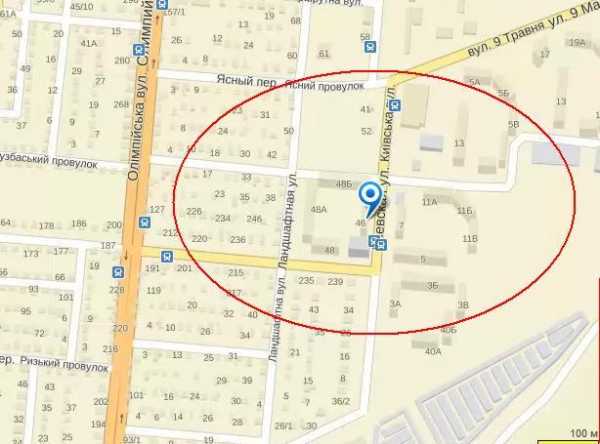

Нанесем средний овал, в котором ложатся 39 ракет из 40, на карту в предположении восточного направления стрельбы:

Отсюда легко видеть, что «ошибка наводчика» абсолютно не при чем. При самом тщательном прицеливании на такой дальности система, рассчитанная для поражения площадей, делает именно то, на что рассчитана — поражает площадь.
При самом тщательном прицеливании под ударом при стрельбе по населенному пункту оказывается значительное количество зданий, фактически, залп накрывает целый квартал.
Помимо преступности войны в целом, те люди, которые планируют, готовят и осуществляют стрельбу по целям любого вида на окраинах населенных пунктов являются военными преступниками, осуществлюящими уничтожение мирного населения.

kofusun.livejournal.com

ТТХ и фото реактивной системы залпового огня

После приснопамятной «Катюши» в наших Вооруженных Силах всегда уделяли особое внимание системам реактивного залпового огня. В этом нет ничего удивительного: они сравнительно дешевые, простые в изготовлении, но при этом они являются чрезвычайно мобильными, обеспечивая поражение живой силы и материальной базы врага практически в любом месте, где бы ни велись боевые действия.

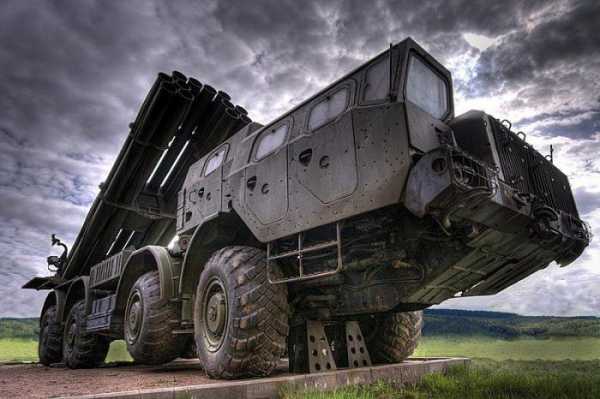

Одним из наиболее эффективных представителей этого семейства стала система «Смерч». РСЗО эта за все время своего применения показала себя как эффективное и чрезвычайно надежное оружие.

Для чего может быть использована система?

«Смерч» был разработан для уничтожения как живой силы противника, так и тяжело бронированного подвижного состава. При помощи этой системы могут быть разрушены командные центры и узлы связи, а также дистанционно установлены минные поля на дистанции до 70 км.

История создания

В 1961 году на вооружение ВС СССР была принято РСЗО М-21, характеристики которой не полностью устраивали советских военных. А потому в конце 1970-х годов в ГНПП «Сплав» в скорейшем порядке были проведены научные изыскания, направленные на создание системы реактивного залпового огня, которая бы обеспечивала более уверенное поражение целей за счет оснащения мощными снарядами с высоким содержанием взрывчатых средств.

В итоге в середине 1980 года на рассмотрение государственной экспертной комиссии был направлен проект «Смерч». РСЗО эта обеспечивала доставку снаряда на расстояние до 70 км. Напомним, что в требованиях военных тогда предусматривалось шасси, обеспечивающее маневрирование на местности со скоростью до 70 км/ч (с высокой проходимостью).

Начало производства

Новая реактивная установка «Смерч» отвечала всем заявленным запросам, обладала большими перспективами из-за дешевизны производства, а потому уже в 1985 было издано постановление о начале работ над серийным производством системы. Уже в 1987 году работа была полностью закончена, а первые «Смерчи» начали пробные отстрелы.

В начале следующего года РСЗО (с учетом устранения некоторых недостатков и замечаний) была окончательно рекомендована для принятия на вооружение страны.

Основные характеристики прототипа

Принятая на вооружение система стреляла снарядами калибра 200 мм, при дальности эффективного подавления противника 20/70 км. Огромным преимуществом снарядов фугасного типа является то, что их действие мало в чем уступало боевым характеристикам ранее принятых на вооружение «болванок».

Так, дальность поражения залегшей (!) пехоты противника превышает 1300 метров от эпицентра взрыва заряда. Одно гусеничное шасси могло нести от 25 до 35 снарядов.

Характеристики системы, принятой на вооружение

Несмотря на все вышеприведенные ТТХ, военные специалисты остались не до конца удовлетворены поражающей силой снарядов. После доработки на свет появился окончательный вариант РСЗО «Смерч», ТТХ которого приведены ниже.

Так, калибр был поднят до 300 мм, вес снаряда увеличен до 815 килограммов. Сам заряд взрывчатого вещества имеет массу более чем 250 килограммов. Дальность стрельбы осталась прежней (максимум – 90 километров). На этот раз конструкторы предусмотрели не только гусеничное (объект 123), но и колесное шасси, базирующееся на автомобиле МАЗ-543А.

Следует заметить, что РСЗО 9к58 «Смерч» — это именно комплекс, в состав которого входит сразу несколько конструктивных элементов.

Основные составные элементы

  • Шасси 9А52-2 на основе МАЗ-543А.
  • Машина для транспортировки и заряжания 9T234-2.
  • Сами снаряды.
  • Автоматическая система управления стрельбой и коррекции «Виварий».
  • Средства для обучения и тренировки операторов комплекса.
  • Автомобильный комплекс для топографического исследования местности 1Т12-2М.
  • Система пеленгации 1Б44.
  • Оборудование для ремонта и обслуживания материальной части 9Ф381.

Развернутая ТТХ

Как уже говорилось выше, шасси 9А52-2 создано на основе автомобиля МАЗ-543А, чья колесная формула — 8х8. Что касается артиллерийской части, то в ее состав входят шестнадцать направляющих, поворотный механизм с прицельными и коррекционными приспособлениями, а также электромеханические и гидравлические стабилизирующие приспособления.

Механизмы наведения и поворота могут направлять снаряды под углом 5-55 градусов. Горизонтальное наведение – в пределах 30 градусов в каждую сторону. Этим реактивная система «Смерч» во многом отличается от того же «Урагана», у которого предел наведения по горизонтали – те же 30 градусов (по 15 градусов на сторону). Чтобы установка была устойчивее при проведении стрельб, в задней части имеется два гидравлических упора, приводимых в исходное положение вручную.

Преимуществом комплекса является также то обстоятельство, что реактивные снаряды могут перевозиться непосредственно в направляющих. С учетом того, что машина шасси оборудована приборами ночного видения и качественной радиостанцией, даже ночная транспортировка не представляет особенных сложностей.

Сведения о направляющих

Сами направляющие сделаны в виде толстостенных труб, в стенках которых есть винтовой паз, за который в момент произведения выстрела цепляется штифт реактивного заряда. Штифт этот является аналогом нарезов в стволах стрелкового оружия, так как задает необходимый вектор полета снаряда.

Весь комплект направляющих жестко зафиксирован на люльке прямоугольной формы. Благодаря двум полуосям, которыми она соединена с верхним станком, это основание может точно наводиться на цель при помощи поворотных механизмов.

На заданной траектории заряд удерживается при помощи раскрывающихся стабилизаторов (как у выстрелов РПГ). Система залпового огня «Смерч» за один только раз накрывает более 67 га!

Чаще всего стрельба ведется из закрытых позиций. Возможно управление огнем прямо из кабины оператора. Расчет комплекса включает в себя четыре человека в мирное время и шесть – в военное. Назначается командир БМ, один наводчик, а также механик-водитель. Количество бойцов, обслуживающих орудие, варьируется.

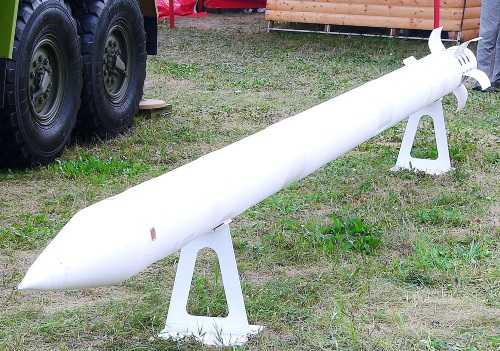

Немного о снарядах

Не следует считать, что снаряды «Смерча» представляют собой банальный бризантный заряд. В настоящее время уже используется более десятка их разновидностей, а также постоянно идет разработка новых типов.

Чаще всего используется стандартный фугасный снаряд 9М55Ф. Головная часть – цельная, вес взрывчатого вещества не превышает 100 кг. Применяют для обработки передовых укрепления противника, для борьбы с залегшей пехотой и уничтожения легкой бронетехники на марше.

Специально для уничтожения живой силы противника была разработана модель 9М55К. В головной части каждого снаряда содержится по 72 разделяемых элемента (2 килограмма каждый) с взрывчатым веществом и поражающими элементами. Всего 10-12 таких зарядов хватит, чтобы полностью уничтожить стандартную мотопехотную роту.

Напротив, специально для борьбы с бронетехникой (в том числе и тяжелыми танками) был разработан снаряд 9М55К1. В головной его части находится пять снарядов с автоматическим прицеливанием. Если боевая система «Смерч» используется в роли «охотника за танками», то для полного уничтожения целой танковой роты (!) достаточно единовременного залпа всего четырех машин.

Прочие механизмы

Вращающаяся часть станка наиболее сложна в своем устройстве. В ее конструкцию входит качалка, поворотные, подъемные и компенсирующие механизмы, а также ручной механизм наведения и рабочее место оператора наведения. Важны стопорные механизмы (в том числе и для гидравлики качалки), от которых во многом зависит точность стрельбы. Компенсационный механизм включает в себя пару торсионов и детали крепления.

Вообще, РСЗО «Смерч», фото которой есть в статье, при залповом огне подвергается катастрофическим перегрузкам, так что от состояния компенсаторных механизмов зависит не только точность стрельбы, но и безопасность всего расчета.

В нормальном режиме для наведения направляющих на цель используется гидроэлектрический привод. Если механизм откажет или будет выведен из строя, есть ручной привод. При движении все вращающиеся части блокируются стопорными блоками. Кроме того, гидрозамок качалки сильно разгружает весь комплекс при выполнении стрельб.

В состав прицельной установки входит проверенный и отлично себя зарекомендовавший прицел Д726-45. Угломерным устройством служит обычная штатная орудийная панорама ПГ-1М.

Что обеспечивает комплекс «Смерч»?

  • Полную безопасность расчета, который обеспечивает возможность ведения как боевых, так и учебных стрельб.
  • Возможность одиночного и залпового огня. Если осуществляется залповый удар, то все снаряды уходят за 38 секунд. Этим реактивная артиллерия «Смерч» отличается от других своих аналогов, которым для отстрела требуется больше времени.
  • Если существует вероятность поражения стреляющего расчета снайперским или беспокоящим огнем противника, то предусмотрена возможность управления огнем из укрытия, находящегося на расстоянии до 60 метров от машины.
  • Более чем половина управляющих компонентов дублирована. Даже при выходе из строя основных элементов можно наводиться на цель и стрелять вручную.

Прочие возможности

Так как комплекс был принят на вооружение сравнительно недавно (в 1987 году), то к настоящему времени снятие его с производства не планируется. Более того, сегодня разработано сразу несколько программ по модернизации имеющихся на вооружение «Смерчей».

Так, именно в рамках этой программы комплекс получил систему автоматического управления огнем «Виварий», хотя до этого устанавливался «Капустник», параллельно использовавшийся в РСЗО «Ураган».

Традиционно наши конструкторы позаботились о безукоризненной работе всех систем в тех климатических условиях, которые могут быть встречены на всей территории бывшего Союза. Так, система залпового огня «Смерч» может использоваться при температуре от -50 до +45 градусов по Цельсию.

Кроме того, сегодня операторы боевого комплекса имеют возможность четко видеть цель, даже при условии отсутствия заранее выданных ее координат или связи с наводчиком. Дело в том, что (в полном соответствии с программой перевооружения до 2020 года) аппаратура обновленных «Смерчей» прекрасно работает с наведением беспилотных летательных аппаратов, которые в настоящее время также принимаются на вооружение наших ВС.

То же самое касается и прочих АСУ наведения, которые уже стоят на вооружении или только разрабатываются. Так, в боевых условиях операторы могут воспользоваться системами наведения «Ураганов» или «Градов». Вообще, «Смерч» — РСЗО удивительно «пластичная», чем и обеспечивается невероятная широта возможностей ее использования.

Порядок боевого применения

Как и во всех прочих случаях, использование этой системы реактивного залпового огня полностью подчиняется специальным положениям Устава.

Сначала на командный пункт бригады машин РСЗО должны поступить данные о противнике, а также о месте его дислокации. На основании полученных сведений делаются расчеты о направлении удара. Выбирается тип боезапаса, плотность ведения огня, а также его корректировка в зависимости от условий на местности. После этого все сведения передаются в командный пункт того дивизиона, который был выбран для решения соответствующей боевой задачи.

После этого командный состав изучает полученные данные, соотнося их с имеющимися в наличии ресурсами. Учитывая, что «Смерч» — реактивная система, для ее работы требуется достаточно открытая и просторная позиция, так как в условиях сильно лесистой или гористой местности запуск снарядов может быть небезопасен для самих операторов.

Информация далее передается командирам подразделений, которые ответственны за удар по позициям неприятеля.

Переданные данные обрабатываются на вычислительных средствах батареи «Смерчей» (шесть машин). Все происходит автоматически, так как военные уже неоднократно выясняли, что такой подход резко повышает эффективность огня. Кроме того, так в сотни раз сокращается время, необходимое для приведения комплекса в боевое положение.

Сразу после этого командиры подразделений ждут приказа на открытие огня по позициям неприятеля.

Вот что такое «Смерч». РСЗО эта показала себя удивительно эффективным и надежным оружием, а потому стоит сегодня на вооружении десятков стран в мире. Модернизированные ее варианты сегодня постоянно поставляются в наши войска.

fb.ru

Как стреляет Град и Ураган

Что такое армия? Для тех, кто знает ее лишь по американским фильмам — это командос, выполняющие задание в джунглях Вьетнама. Для служивших — это мать родная, для призывников — Дамоклов меч. Для государства — гарант безопасности и сама безопасность. Для меня армия всю жизнь была белоснежным самолетом Ту-95, глухо рычащем на рассвете за горизонтом.

В марте во время поездки в Беларусь нам удалось побывать на артиллерийских стрельбах, где по целям палили системы залпового огня Ураганы и БелГрады.

Реактивная система залпового огня «Ураган»

Бое­вая ма­ши­на 9П140 вы­пол­не­на на шас­си че­ты­рех­ос­но­го ав­то­мо­би­ля вы­со­кой про­хо­ди­мо­сти ЗИЛ-135ЛМ (ко­лес­ная фор­му­ла 8×8). Ар­тил­ле­рий­ская часть вклю­ча­ет па­кет из ше­ст­на­дца­ти труб­ча­тых на­прав­ляю­щих, по­во­рот­ное ос­но­ва­ние с ме­ха­низ­ма­ми на­ве­де­ния и при­цель­ны­ми при­спо­соб­ле­ния­ми, а так­же элек­тро­тех­ни­че­скую и гид­рав­ли­че­скую ап­па­ра­ту­ру.

Рас­чет бое­вой ма­ши­ны — 6 че­ло­век (в мир­ное вре­мя — 4): ко­ман­дир БМ, на­вод­чик (стар­ший на­вод­чик), ме­ха­ни­к-во­ди­тель, но­мер рас­че­та (3 чел). При движении по шоссе с полной нагрузкой машина развивает скорость до 65 км/час, запас хода по топливу — 570 км. Емкость основного бензобака — 300 л, имеются два дополнительных по 100 л. Без предварительной подготовки преодолевает броды глубиной 1,2 м.

Дальность стрельбы
Минимальная, м — 8 000
Максимальная, м — 35 000
Площадь поражения, кв.м — 426 000
В этот раз планировались стрельбы на дистанцию 8,5 километров, по полпакета — 8 ракет.

Мне разрешили залезть и взглянуть в лицо смерти. Друзья, скажу вам, что торчащие из направляющих снаряды смотрятся очень жутко… Снаряд кассетный, то есть в воздухе он разделятся, что позволяет накрывать большую площадь. Одна такая болванка накрывает несколько футбольных полей…

5. Методом исключения, я пришел к выводу, что Ураган был заряжен ре­ак­тив­ным сна­рядом 9М27К с кас­сет­ной го­лов­ной ча­стью с ос­ко­лоч­ны­ми бое­вы­ми эле­мен­та­ми. Пред­на­зна­чен для по­ра­же­ния жи­вой си­лы и не­бро­ни­ро­ван­ной тех­ни­ки в мес­тах их со­сре­до­то­че­ния. Мас­са: сна­ря­да — 271 кг, бое­во­го эле­мен­та — 1,85 кг, взрыв­ча­то­го ве­ще­ст­ва БЭ — 0,3 кг. Дли­на — 5178 мм. Даль­ность стрель­бы: мак­си­маль­ная — 35 км, ми­ни­маль­ная — 7,5 км.

Вот к такой установке уже не хотелось подходить близко. Когда прозвучала уже привычная команда «333» и Ураган вдруг начал плеваться огнем, очень захотелось закопаться в плодородную землю белорусских полей. По-глубже. Ребята, я еще неделю ходил под впечатлением. Это чистый ужас. Нет, не чистый, это дикая смесь ужаса и восхищения. В ста метрах от залпа воздух шевелился. Стоял рев снарядом, которые с дикой скоростью вылетали из направляющих. Мы как черепахи попрятали головы в плечи и покрепче прижали к лицу фотоаппараты.

Оглушающий рев снарядов гипнотизировал. В этот момент я завидовал бойцу, нажавшему на кнопку (потянувшему за рычаг, не знаю что там).

Полпакета улетели почти моментально, но эти секунды казались почему-то очень долгими. Это чертовски потрясающее, пугающее и восхищающее зрелище. Я потом долго пытался словами и звуками описать, что такое залп «Урагана», но кроме диких звуков ничего издать не мог ))

Вот они — снаряды летят к цели. Через несколько мгновений было слышно, как они падают на землю. Никогда, ни за что на свете, я бы не хотел оказаться на это месте.

Система залпового огня «Град»

Слегка оглушенные мы снова переезжаем, теперь уже к «БелГрадам». Ну мы уже тертые ребята, все видели, все знаем )

БелГрад — аналог Града, но на базе МАЗа. Дело в том, что МАЗ-6317 имеет почти вдвое большую длину грузовой платформы по сравнению с «Уралом-375Д» (6250 и 3900 мм соответственно).Это позволило установить между кабиной и артиллерийской частью стеллажи для 40 реактивных снарядов (рассматривается также вариант стеллажей на 80 снарядов), перезаряжать пусковую установку без использования транспортно-заряжающей машины и таким образом сократить время подготовки ко второму залпу.

Возле каждого расчета был вырыт окоп, куда мы сразу же нырнули. Боец с недоумением смотрит на вторжение неизвестных )

И вроде бы видели пуск «Урагана», но на таком расстоянии — около 20 метров — все равно хотелось закопаться в песок. И тут стреляли все установки. Гул был невероятный!

Вот так и прошли первые полдня в белорусской армии. Это было мощно. Невероятно. Страшно. В моменты пуска жутко завидовал нажавшему на кнопку. Единственное дополню — пусть все это оружие будет использоваться только на учениях. Уверен, вместе мы будем жить в мире, если приложим чуточку усилий.

Источник

www.pravda-tv.ru

От «Града» к «Торнадо» — ОРУЖИЕ РОССИИ Информационное агентство

В начале февраля 2012 года, по сообщениям СМИ, на совещании в Пермском крае министр обороны РФ Анатолий Сердюков заявил о намерении Минобороны РФ закупить новые РСЗО «Торнадо-Г». В этот же день, 8 февраля, он и исполняющий обязанности руководителя Минпромторга России Денис Мантуров посетили цеха ОАО «Мотовилихинские заводы», где ведутся работы по производству и сборке этих РСЗО.



А уже 15 февраля, «без раскачки», в российском генштабе прошло совещание по вопросу размещения гособоронзаказа на эти реактивные системы.



В нем участвовали генеральный директор ОАО «Мотовилихинские заводы» Николай Бухвалов, генеральный конструктор Виталий Хоменок и заместитель генерального директора по спецтехнике Александр Ломоносов. Контракт на закупку 36 боевых машин (БМ) «Торнадо-Г», как сообщили СМИ, планируется заключить в текущем году после проведения (апрель-май) госиспытаний. Следует отметить, что такие темпы действий по решению вопроса о поступлении новой РСЗО на оснащение войск весьма похвальны, если учесть достаточно много «непоняток», сопровождавших этот процесс ранее.



Так, в марте 2011 года, Минобороны сообщало, что в Сухопутные войска (СВ) должны были поступить более 30 единиц этой РСЗО для замены устаревших БМ РСЗО «Град». Однако, по версии разработчиков, они не были поставлены из-за сложностей с оформлением документации, а по информации Минобороны – из-за технических недоработок системы. Как утверждало военное ведомство, госиспытания новой РСЗО должны были завершиться еще в 2010 году.



В последний день декабря 2011 года ФГУП «ГНПП «Сплав» (г. Тула) посетил главком СВ генерал-полковник А. Постников для ознакомления с результатами и дальнейшими планами относительно опытно-конструкторских работ (ОКР) «Торнадо-С» и «Торнадо-Г».



Однако, прежде чем более подробно рассмотреть информацию о новой и, судя по всему, эффективной отечественной разработке, полезно вспомнить историю создания и последующего развития этого вида оружия. Тем более что в последние годы Россия, бывшая с конца 30-х годов прошлого столетия лидером в этой области вооружений, по некоторым показателям стала уступать зарубежным конкурентам.



Считается, что «предком» современных РСЗО является многозарядная корейская повозка «Хвачха», созданная в XV веке. Впервые неуправляемые реактивные снаряды в 1806 году массированно применили французы, выпустившие при обороне Булони от английских войск в сторону противника около 200 пороховых ракет в течение около 30 минут. В последующем такие ракеты использовались для «бомбардировки Копенгагена» в 1807 году, в англо-американской войне (1812-1815 годы) и во времена Наполеоновских войн.



Однако ряд недостатков первых ракет заметно снизил к ним интерес в середине XIX века. Новым этапом для этого оружия стала разработка (1927-1937 годах) и принятие на вооружение авиации СССР неуправляемых реактивных снарядов (НУРС) РС-82 и РС-132. Впервые РС-82 были применены истребителями И-17 и И-135 против японских самолетов в 1939 году (боевые действия на р. Халхин-Гол). В советско-финской войне (1939-1940 годы) 6 двухмоторных бомбардировщиков СБ с пусковыми установками для НУРС применяли РС-132 для поражения наземных целей.



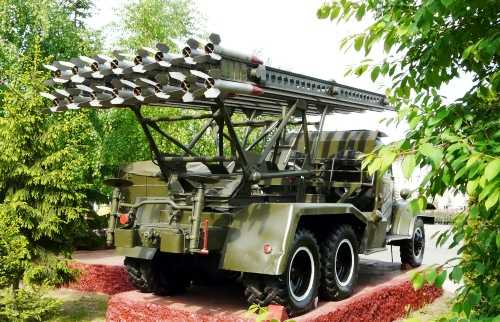

В 1939-1941 годах РНИИ (Реактивный научно-исследовательский институт) создал многозарядную пусковую установку (ПУ) БМ-13 (на шасси автомобиля ЗиС-6), которая 21 июня 1941 года была принята на вооружение, а уже в июле того года продемонстрировала свою эффективность в боях с немецкими войсками. Наиболее известный пример в послевоенное время — массированное применение советскими войсками РСЗО «Град» на полуострове Даманский.

Что же представляет собой новая РСЗО «Торнадо-Г», предназначенная для замены в Российской армии РСЗО «Град»?



По сути, это глубокая модернизация «Града», созданная специалистами ФГУП «ГНПП «Сплав» (г. Тула). По утверждению разработчиков, «Торнадо-Г» станет самым мощным оружием российской армии, предназначенным для решения тех же боевых задач, что и его прототип. Но в сравнении с ним, «Торнадо-Г» имеет увеличенную в 2,5 раза дальность стрельбы – 90-100 км против 40 км у «Града». Это было достигнуто, в первую очередь, за счет масштабного совершенствования используемых НУРС.



При сохранении прежних габаритов самих снарядов был изменен заряд их маршевого двигателя, в котором вместо топливных шашек используется смесевое топливо. Корпус же самого снаряда, изготавливаемый по технологии ротационной вытяжки, представляет собой тонкостенную трубу с высокой механической прочностью за счет формования ее профиля.



В результате производство корпусов для реактивных снарядов стало более экономичным, компактным и значительно более простым. Кроме того, установленные в новых снарядах микросхемы обеспечивают управление полетом, и теперь это уже не НУРС, а УРС – управляемые реактивные снаряды.



Боевая часть УРС может быть осколочного или кумулятивного действия, представлять собой противотанковую мину или оснащаться самонаводящимися боевыми элементами. За счет высокой мобильности и других особенностей применения БМ «Торнадо-Г» от момента пуска последней ракеты в залпе (38 с) до момента ее подрыва у цели способна уйти на удаление 4-5 км от прежней огневой позиции. Сама же установка может передвигаться со скоростью 60 км/час при запасе хода на одной заправке топливом до 650 км.



Новая система управления обеспечивает одновременный подрыв боевых частей всех выпущенных в одном залпе боеприпасов над или непосредственно на поверхности назначенной цели. При этом в одном залпе поражаются цели, расположенные на участке местности с периметром, по данным открытой печати, 5х5 км против 2х2 км у прототипа. Это достигается за счет использования новейших взрывчатых веществ и увеличения их общей массы за счет утончения корпуса УРС и увеличения внутреннего объема снаряда.





Боекомплект БМ «Торнадо-Г» обеспечивает производство трех залпов. При этом существует возможность обстрела целей с использованием режима пуска одиночных, как правило, высокоточных ракет. Это достигается за счет использования автоматизированной системы наведения и прицеливания, а также элементов спутниковой навигации и топографической привязки. Возможность применения боевых частей различного действия в зависимости от типа целей обеспечивает высокую эффективность поражения последних в широком диапазоне – от открыто расположенной живой силы противника, его артиллерийских и минометных батарей, бронированной техники до защищенных командных пунктов управления. Общая масса БМ «Торнадо-Г» в боевом положении не превышает 25 т.



Еще одно отличие БМ РСЗО «Торнадо-Г» от предыдущих систем, имеющее большое значение для боевого применения — использование двух съемных унифицированных модулей-блоков, каждый из которых рассчитан на размещение 15 реактивных снарядов. СМИ сообщают, что РСЗО типа «Торнадо-С» будет оснащаться двумя съемными блоками, каждый из которых рассчитан на шесть ракет. За счет этого общее время перезарядки БМ сокращено с 7 до 3 минут.



По сути, РСЗО типа «Торнадо» представляет собой унифицированные сменные модули-блоки с различным количеством реактивных снарядов (ракет), установленные на самоходном четырехосном автомобильном шасси типа БАЗ-6950. В зависимости от калибра это может быть РСЗО «Торнадо-Г» (122-мм, «Град»), «Торнадо-У» (220-мм, «Ураган») и «Торнадо-С» (300-мм, «Смерч»). Не исключается, что для установки модулей могут быть использованы самоходные шасси автомобилей «Урал» или «КамАЗ». Боевой расчета РСЗО «Торнадо» всех типов составляет 3 человека.



Важная отличительная черта всех вариантов РСЗО «Торнадо» — использование единого унифицированного лафета артиллерийской части. Именно это позволяет устанавливать на ней взаимозаменяемые блоки с реактивными снарядами разного калибра (по типу израильской системы Lynx).



Единая платформа позволяет сократить разнотипность шасси, ранее использовавшиеся для РСЗО «Град» (Урал-375, ЗиЛ-131 и Урал-4320), «Ураган» (ЗиЛ-135ЛМП) и «Смерч» (МАЗ-543М). Подобная конструктивная особенность и использование сменных модулей позволяет сделать предположение, что в перспективе РСЗО «Торнадо» могут быть использованы для пуска крылатых и баллистических ракет.



Для сравнения: израильские крылатые ракеты Delilah-GL могут запускаться с РСЗО Lynx, а баллистические ракеты тактического и оперативно-тактического назначения типа ATACMS — с американской РСЗО MLRS.



Следует отметить, что принцип модульного построения был использован и при создании РСЗО «Найза» («Копье», стоимость БМ – 600000 долл.), которая в настоящее время проходит войсковые испытания в вооруженных силах Казахстана. Система была разработана АО «Петропавловский завод тяжелого машиностроения» (ранее выпускал ракетные комплексы типа «Точка-У») совместно с израильской компанией Israel Military Industries (IMI).



Последняя создала высокоточные ракеты Exstra (240-мм, дальность 150 км) и Super Exstra (300-мм, дальность 200 км), а также малогабаритные крылатые ракеты типа Delilah. По другим данным, ракеты Exstra и Super Exstra могут использоваться для поражения целей в диапазоне 13-180 км при наведении на цель с использованием GPS. Кроме того, «Найза» может применять беспилотные летательные аппараты (БЛА) типа Hermes-450, Orbiter и «Сункар».

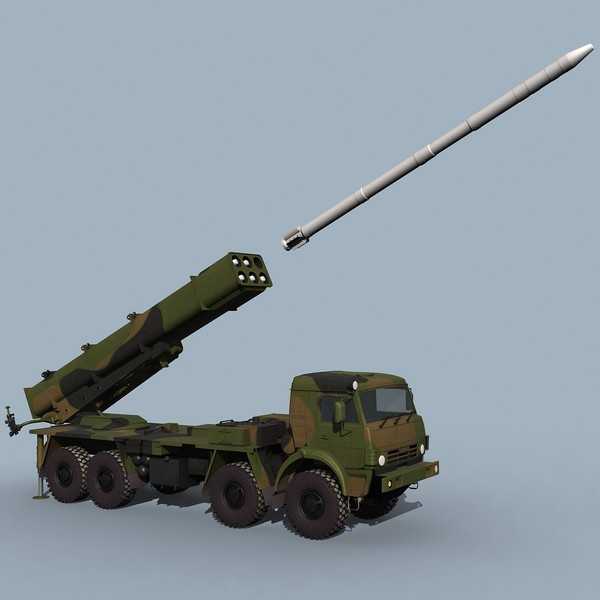

Модульный контейнер адаптирован для пуска 122-мм и 220-мм ракет от РСЗО «Град» и «Ураган» соответственно. В качестве автомобильного шасси используются КамАЗы, собираемые в Казахстане. Установка оснащена надежной гидравлической системой наведения и улучшенной системой стабилизации машины.



Китайская экспортно-импортная корпорация точного машиностроения (CPMIEC) и корпорация «Сычуань аэроспейс индастриз» создали новую РСЗО WS-2D («Вуй-Ши/Гардиан-2D») с дальностью стрельбы 400 км. По имеющимся данным длина и диаметр управляемой ракеты составляют 8,1 м и 425 мм соответственно. Ракета может оснащаться боевой частью различного типа, в т.ч. и кассетной с тремя самонаводящимися снарядами. Пусковая установка может нести от 6 до 9 ракет в транспортно-пусковых контейнерах.



Таким образом, активизации работ по совершенствованию РСЗО позволит сохранить России лидерство в создании этого вида оружия, не уступающего по своим характеристикам зарубежным аналогам.
