"Василек" (миномет 82 мм) : характеристики, фото

Минометы в XX веке стали непременным видом пехотных вооружений. По штатной принадлежности они, в зависимости от калибра, предназначены для оснащения подразделений ротного, батальонного, полкового и дивизионного уровня. Уникальным средством огневого поражения стал «Василек» - миномет, способный стрелять очередями и в случае надобности выполнять задачи, ранее свойственные только артиллерийским орудиям.

Что такое миномет

В классическом понимании миномет - это вид вооружений, использующий реактивную струю, образующуюся при воспламенении выталкивающего заряда. Ствол этого орудия задает направление и начальную скорость снаряду, называемому миной, и представляющему собой оперенный боеприпас. Взрыватель, как правило, контактный, находится в его передней части. В конструкцию миномета входит обычно съемная опорная плита, сошки, устройства наведения и прицеливания. Опять же в классическом понимании заряжание производится непосредственно перед выстрелом. Мина подается с дульной части ствола, капсюль, расположенный на задней части снаряда, воспламеняет детонатор, приводя к активации выталкивающего заряда.

Впрочем, минометами в СССР называли и гвардейские катюши. Система «Тюльпан 2С4» также, несмотря на свою явно гаубичную природу, относится к этому классу вооружений, хотя ее часто называют самоходной артиллерийской установкой.

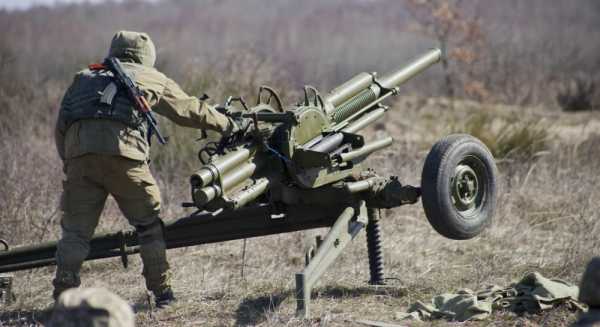

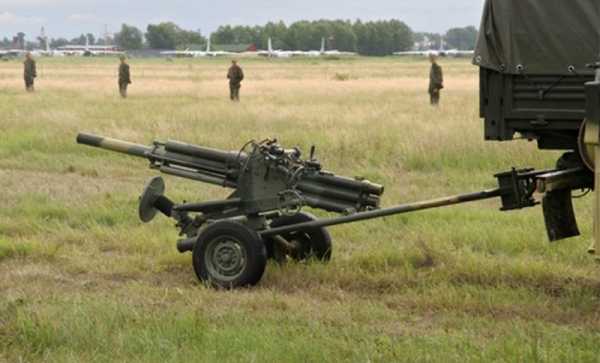

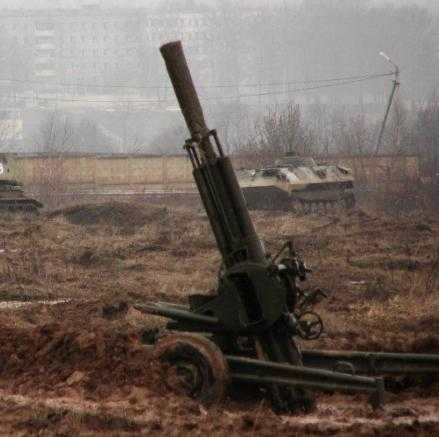

В СССР в 1970 году был принят на вооружение миномет «Василек». Фото этого средства огневого поражения живой силы противника вызывает скорее ассоциации с пушкой. Однако вид и строение снаряда однозначно указывает на то, что он представляет собой мину. Боеприпас не имеет гильзы, он оперен. Так что же это за симбиоз орудия и миномета? И для чего он предназначен? В чем его достоинства?

Минометы и пушки

Причин, по которым минометы получили широкое распространение, несколько, и все они важны. Этот вид вооружений характеризуется относительной легкостью, простотой, проявляемой и в технологичности изготовления, и при обслуживании, высокой поражающей мощностью и способностью накрывать цель сверху, прямо с неба, то есть с направления наименьшей защищенности. Для ведения огня по навесной траектории используется гаубица или миномет. Артиллерийское орудие при этом весит больше, устроено сложнее и обходится оборонному бюджету в большую сумму. Пушки, разумеется, имеют свои плюсы, заключающиеся в повышенной дальнобойности, калибре и точности, но при определенных условиях, возникающих в бою довольно часто, достоинства эти нивелируются. Грань между двумя распространенными средствами поражения крупного калибра почти полностью стирает миномет «Василек», фото которого прозрачно намекает на его «родство» с пушками. В зависимости от положения ствола, он становится похож на мортиру, гаубицу и обычную пушку, стреляющую настильно. Если к этому интересному свойству добавить высокую скорострельность, то уникальность оружия становится очевидной.

История создания «Василька»

Идея создания скорострельных минометов возникла в послевоенном Советском Союзе. В 1946 году конструктор В. К. Филиппов предложил использовать энергию отката для перезарядки орудия, заряжаемого с казенной части. Само по себе это техническое решение не ново, за исключением того важного момента, что применено оно было по отношению к миномету, а не к скорострельной пушке. Работа Филиппова увенчалась успехом, в 1955 году изделие КАМ было принято на вооружение Советской Армии. Предназначалось оно для использования в стационарных условиях (казематах и долговременных фортификациях) и представляло собой скорострельный автоматический миномет. Через четыре года была готова и испытана полевая версия КАМа, получившая наименование Ф-82. По неясным сегодня причинам этот образец в производство запущен не был. В 1967 году после некоторой доработки он был все же принят госкомиссией. По сложившейся у артиллеристов традиции он получил нежно-цветочное название «Василек». 82-мм автоматический миномет мог вести огонь со скорострельностью 100 выстр./мин. при темпе стрельбы 170 выстрелов. Разница в этих двух цифрах обусловлена временем, необходимым для перезарядки кассет.

Модификация «М»

Несколько лет эксплуатации в войсках позволили инженерам сделать вывод о том, что водяное охлаждение ствола можно упразднить. Массивный кожух, предохраняющий от перегрева при высоком темпе стрельбы, сняли, толщину стенки увеличили в центральной части, снабдив поверхность ребрами, улучшающими условия теплоотдачи и выполняющими роль воздушного радиатора охлаждения. Во всем остальном это был тот же «Василек». Миномет стал называться 2Б9М (модифицированный), внешне его легко отличить от предыдущей версии по ребристому стволу. Как показала дальнейшая практика применения, это техническое решение было оправданным, особенно для пустынных условий, в которых войска испытывают недостачу воды.

Что может «Василек»

Миномет в классическом исполнении страдает серьезным конструктивным пороком. Энергия отдачи вызывает смещение всей системы, обусловленное деформациями грунта и механическими воздействиями на ствол. После каждого выстрела расчет вынужден корректировать параметры и фактически осуществлять прицеливание заново. Устройство миномета «Василек» позволяет полезно использовать энергию отдачи для подачи нового снаряда в ствол. Гидроамортизаторы, расположенные вокруг ствола, служат для поглощения ее избытка. В результате кучность попаданий остается высокой при ведении огня очередью. Обойма содержит четыре мины.

Универсальность применения

Одним из достоинств «Василька» является его универсальность. Из него можно стрелять по-разному.

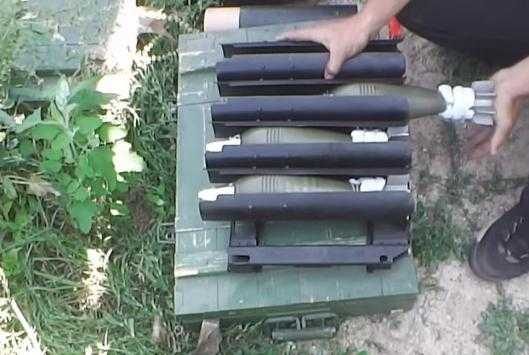

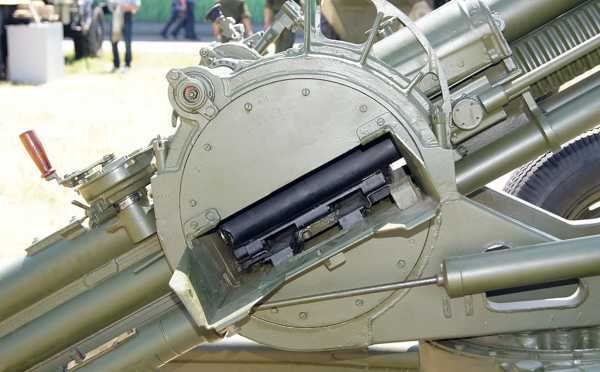

2Б9 может использоваться как обычный миномет, в этом случае его заряжание производится с дула. Но главным отличием орудия является его способность стрелять как обычная пушка с минимальным и даже отрицательным (до 1°) углом возвышения. Для ведения огня в «минометном» режиме могут использоваться три вида зарядов, при артиллерийском методе боеприпас унифицированный. Режимов предусмотрено два: автоматический и одиночный.

Боеприпасы

Осколочный выстрел 3В01 служит штатным боеприпасом, на который рассчитан миномет 120-мм «Василек». Действие его осколочное, но помимо него предусмотрены и другие виды зарядов, в том числе и кумулятивные, предназначенные для поражения бронетехники.

В состав заряда входит, кроме шестиперой мины О-832ДУ, основной пороховой заряд Ж-832ДУ. При начальной скорости 272 м/с он обеспечивает дальность поражения от 800 до 4270 м. Масса метательного боеприпаса составляет 3100 грамм, осколков при разрыве образуется до шестисот, каждый весит более грамма. Радиус сплошного поражения – 18 метров.

Помимо основного порохового заряда, предназначенного для придания начальной скорости мине и закрепленного в ее хвостовой части, применяются и дополнительные. Решение об их использовании принимает командир расчета, определив цель, по которой будет вести огонь миномет «Василек». Дальность стрельбы зависит от выбора дополнительных метательных зарядов. Они представляют собой длинные матерчатые чехольчики, содержащие взрывчатое вещество, охватывающие кольцеобразно хвостовую часть снаряда перед стабилизатором и крепящиеся с помощью обычной пуговичной застежки. Мощность их определяется номером - от 1 до 3.

Средства мобильности

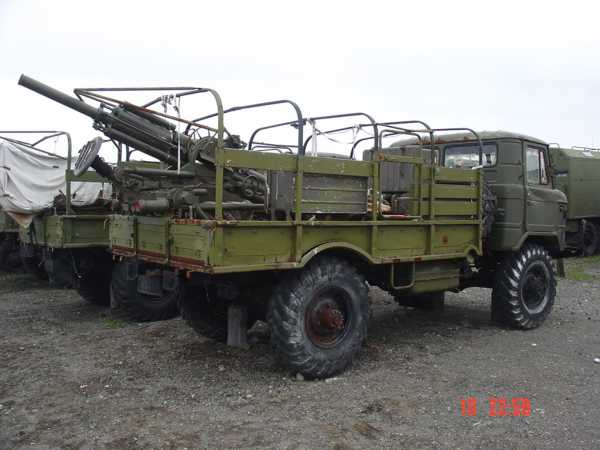

82-мм миномет «Василек» весит 622 кг, поэтому для его транспортировки применяется особая машина. В качестве таковой обычно используется адаптированный ГАЗ-66, получивший обозначение 2Ф54. Орудие на марше находится в кузове, в особых случаях (при срочной смене позиции или других внезапно возникших ситуациях) допускается буксирование. Расчет состоит из четырех человек (командира, наводчика, заряжающего и подносчика-водителя).

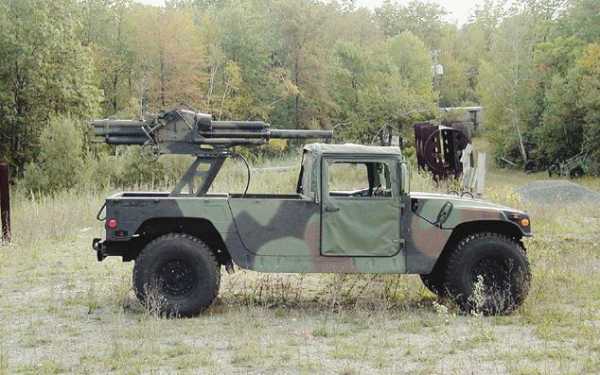

Удачность конструкции неоднократно побуждала инженеров в разных странах предпринимать попытки создать автоматический самоходный миномет. «Василек» устанавливали на гусеничное шасси МТ-ЛБ в СССР и Венгрии, а некоторые умельцы в странах Ближнего Востока и сегодня монтируют его на мощные американские армейские джипы «Хаммер».

Как стрелять из «Василька»

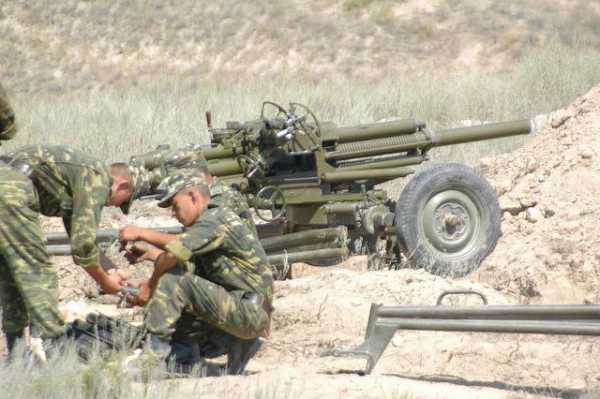

Штатный лафет максимально облегчен, он похож на обычный пушечный, в конструкцию включены поддон и станина. Перевод в боевое состояние приводит к тому, что колеса приподнимаются над грунтом, а опорой служат домкрат и станина с разведенными сошниками. Автоматический миномет «Василек» может быть приподнят или опущен, в зависимости от условий ведения огня. Максимальная высота возвышения ствола в нижнем положении составляет 78°, в верхнем 85°. При навесной стрельбе с крутизной, превышающей 40°, во избежание повреждения механизмов от ударов о землю, под затыльником требуется вырыть углубление. Малые углы возвышения служат для наведения ствола на бронированные цели. В таком положении 82-мм миномет «Василек» используется как легкое противотанковое орудие с небольшой дальностью, но при этом очень мощное.

Для стрельбы прямой наводкой предусмотрен панорамный прицел, на котором в этом случае меняется штатная оптика (ПАМ-1). В составе оборудования наведения есть также осветительный прибор «Луч-ПМ2М», предназначенный для ведения огня ночью.

Боевое применение

Первым серьезным боевым испытанием для 2Б9 стала Афганская война. Особенности операций, проводимых в горных массивах, раскрыли потенциал рассматриваемого нами оружия в полной мере. Его универсальность и способность поражать скрытые цели, в сочетании с мобильностью, снискали уважение, которым пользовался в войсках «Василек». Миномет часто устанавливали на легкобронированные транспортеры МТ-ЛБ, что позволяло быстро покидать позиции после пары очередей, не дожидаясь ответного огня. Тогда же выяснились и некоторые недоработки конструкции. В частности, минная кассета не всегда становилась на штатное место, и для ее досылки требовался увесистый удар молотком, который всегда был под рукой у заряжающего.

В общем и целом автоматический миномет показал себя хорошо. Применялся он и во многих вооруженных конфликтах, возникавших на территории бывшего СССР, в частности в обеих Чеченских войнах.

Характеристики

В настоящее время не представляет тайны информация о том, как устроен миномет «Василек». Характеристики его также утратили гриф секретности в силу широкого распространения этого орудия во всем мире.

Механизмы наведения упрощены максимально и построены на винтовых узлах. Ручным вращением воротов осуществляется горизонтальное наведение в пределах 60° и вертикальное от -1° до 85° (при полностью поднятом домкрате). Максимальный радиус боевого поражения составляет 4,7 км. Ствол гладкий, вращение мины обеспечивают шесть перьев хвостовой части, которые имеют уклон относительно продольной оси. Кассета рассчитана на четыре заряда. Штатный боекомплект содержит 226 мин. Полная масса снаряженной машины превышает шесть тонн. Движется она по шоссе со скоростью 60 км/ч, по пересеченной местности – 20 км/ч. В боевое положение система приводится по нормативу за полторы минуты.

Иностранные «Васильки»

Конструкция орудия проста, оригинальна и технологична. В мире ему нет аналогов, хотя производятся эти образцы теперь в Китайской Народной Республике. После распада Советского Союза КНР приобрела лицензию на изготовление «орудия типа 99» - так в Поднебесной назвали «Василек». Миномет выпущен гигантским тиражом, и теперь его можно увидеть и услышать в самых разных регионах планеты, охваченных пламенем войн.

Данных о том, состоят ли «Васильки» на вооружении Российской Армии, в настоящий момент нет. Скорее всего, они уже заменены более совершенными образцами.

fb.ru

82-мм миномет БМ-37 - это... Что такое 82-мм миномет БМ-37?

МП-37. На дульной части был установлен предохранитель от двойного заряжания

82-мм миномет БМ-37 — советский батальонный 82-мм миномёт образца 1937 года.

Этот миномет был разработан группой Н. А. Доровлёва после изучения советскими военными специалистами 81-мм миномётов Стокса-Брандта, захваченных в ходе приграничного инцидента на границе с Китаем в 1929 г.

Выбор калибра обуславливался тем, что мины 81-мм минометов иностранных армий могли быть использованы при стрельбе из советских миномётов, в то время как 82-мм отечественные минометные мины не были пригодны для стрельбы из миномётов иностранных армий.

Полигонные испытания минометов начались 17 июня 1933 года. Оружие сочетало достаточную эффективность выстрела с возможностью переноски пехотинцами: миномет весил 61 кг и разбирался для переноски на три части — ствол (вес во вьюке — 19 кг), двунога (20 кг) и опорная плита (22 кг). Помимо самого миномета расчет нес боеприпасы к нему — лоток с тремя минами весил 12 кг, вьюк с двумя лотками — 26 кг. Дальность стрельбы составляла 3,1 км при начальной скорости мины 211 м/с. Скорострельность миномета составляла до 25 выстрелов в минуту, причем опытный расчет мог поразить цель с 3-4 выстрелов. Сравнительные испытания с 81-мм минометом чехословацкого производства показали превосходство советского оружия.

Малосерийное производство 82-мм миномётов началось в 1935—1936 годах, однако с начала 1940 года — в соответствии с Постановлением ЦК ВКП(б) «Об увеличении производства минометов и мин» от 30.01.1940 — объемы их выпуска увеличиваются. Тем не менее, в требуемых масштабах 82-мм минометы армия начала получать только перед началом Отечественной войны[1].

В процессе производства в 1935—1943 годах подвергся некоторым изменениям, направленным на улучшении технологичности и боевых характеристик.

К началу Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм минометов[2]

После окончания Второй Мировой войны 82-мм минометы состояли на вооружении армий ряда социалистических стран.

В начале 1970-х годов миномет был снят с вооружения Советской армии и заменен на новые облегчённые по весу миномёты обр. 1981 г. 2Б14 «Поднос». Однако во время боевых действий в Чеченской войны минометы этого типа вновь достали со складов.

Боеприпасы

Для стрельбы из 82-мм миномета применялись осколочно-фугасные, осколочные шестипёрые и десятипёрые мины и дымовые шестипёрые мины, а также агитационная мина.

82-мм осколочная мина весила 3,31 кг (снаряженная дополнительными зарядами — 3,4 кг) и несла 400 грамм взрывчатки. Взрыв мины давал 400—600 осколков, обеспечивавших поражение живой силы в радиусе шести метров от места разрыва.

На практике, в ходе Великой Отечественной войны из миномета вели огонь не только штатными 82-мм советскими, но и трофейными 81-мм немецкими, а также поставлявшимися по ленд-лизу 81-мм американскими минами (требовалось лишь составить таблицы с поправкой к данным прицела)[3].

Тактико-технические данные

  • Тип: 82-мм миномет обр. 1936 г.
  • Калибр, мм: 82
  • Вес в боевом положении, кг: 67,7
  • Угол ГН при работе поворотного механизма, град: ±3
  • Угол ГН при переноске двуноги, град: ±30
  • Угол ВН, град: +45; +85
  • Скорострельность, выстр/мин: до 30
  • Макс. дальность стрельбы, м: 3000
  • Вес мины, кг: 3,31
  • Вес вьюка с тремя лотками (9 мин), кг: 47
  • Вес ствола с вьюком, кг: 19,0
  • Вес двуноги с вьюком, кг: 24,5
  • Вес опорной плиты с вьюком, кг: 24,2

Варианты

  • Египет — 82-мм миномет «Хелван М-69» (Helwan M-69)
  • Китайская Народная Республика — 82-мм миномет «тип 53» (Type 53)

Интересные факты

  • в ходе боев на Крымском перешейке в октябре 1941 года, в качестве подвижного огневого резерва бойцы 106-й стрелковой дивизии РККА применили 82-мм минометы, установленные на автомашинах. «Минометы устанавливали в кузовах автомашин ЗИС, подкладывая под них для амортизации во время перевозок и стрельбы старые автомобильные покрышки. Покрышки намертво крепились как ко дну кузова, так и к самим минометам… Это новшество было рождено практической необходимостью и оно оправдало себя в тяжелых оборонительных боях»[4]
  • 82 мм миномёт МП-37

  • 82-мм миномет "тип 53"

  • Корпуса шестипёрой и десятипёрой мины

Примечания

  1. Г. К. Жуков. Воспоминания и размышления. (7-е изд.) Том I. М., изд-во АПН, 1986. стр.256
  2. В. А. Анфилов. Крестный путь к «белоснежным полям под Москвой» // В. А. Анфилов, Ф. И. Голиков. Загадка 1941 года. О войне под разными ракурсами. Под редакцией д.и.н., проф. Ю. В. Рубцова. М., «Вече», 2005. стр.115
  3. Алексей Исаев. Советская пехота в бою. Мансур Абдулин и его подразделение. // Мансур Абдулин. От Сталинграда до Днепра. М., «Яуза» — ЭКСМО, 2005.
  4. А. Н. Первушин. Дороги, которые мы выбираем. М., изд-во ДОСААФ. 1974. стр.75

Ссылки

dic.academic.ru

Выжить под миномётным обстрелом - katmoor

для общего образования. отсюда
оставил целиком. а важное выделил красным
.
самое важное
1) мина летит с дозвуковой скоростью по крутой траектории. Это значит, что можно услышать выстрел и характерный свистящий звук от мины до её взрыва.
мина 82мм на 6км летит 30-60 сек (нач. скорость 100-200м/с) отсюда
мина 120мм на 6км летит 22-50 сек (нач.скорость 119 - 270 м/с) отсюда и отсюда
звук выстрела на 6км дойдет за 18 сек (скорость звука 330 м/с).
итого времени на реакцию 4-12-32-42 секунд (неточно, т.к скорость зависит от заряда). ИТОГО секунд 5-10 есть.

2) определить откуда стреляли можно
3) ДК Куйбышева, судя по всему, обстреляли миной 82 мм (или менее)
4) максимальная дальность стрельбы миномёта не больше 6-7 км (независимо от калибра). Реальная (прицельная) 4-6 км.

ВЫЖИТЬ ПОД МИНОМЕТНЫМ ОБСТРЕЛОМ.

Характеристики минометов и мин, правила поведения под обстрелом.

82-мм мина: Радиус действительного поражения лежащих целей 82-мм осколочной мины не менее 18 м. При этом на площади поражения трава выкашивается полностью. Радиус капитального поражения ростовых целей – 30 м при обязательном поражении цели 2-3 осколками. Разлет отдельных осколков может составлять до 100-150 метров.
82-мм мина в состоянии разрушить лишь легкое перекрытие, например, козырек из жердей над окопом.
Воронка при ее разрыве, даже в том случае, когда мина уйдет в грунт на самую выгодную глубину, будет невелика: диаметром 1 метр и глубиной около 50-60 сантиметров. Но обычно такая воронка не получается, потому что 82- миллиметровая мина не предназначена для стрельбы на разрушение, а рассчитана лишь на осколочное действие, и она разрывается раньше, чем проникнет в грунт...
82-мм минометы – оружие не особо дальнобойное, но очень распространенное. Максимальная дальность стрельбы – можно до 4 километр. Минимальная дальность стрельбы - 85-100 метров. Поэтому в целях маскировки миномет и боекомплект обычно переносят на руках. Миномет весит больше 40 килограммов, стандартный ящик с 10 минами – больше 30 (итого 70 кг!!!). Поэтому минометные обстрелы обычно внезапные и непродолжительные: опытный расчет делает десять выстрелов за считанные секунды, и последняя мина выходит из ствола еще до взрыва первой. После этого минометчики немедленно разбирают миномет (до минуты) и меняют позицию, чтобы уйти от ответного огня.120-мм мина: Радиус действительного поражения лежащих целей осколочной мины не мене 25м. Радиус капитального поражения ростовых целей – 60м. Разлет отдельных осколков может доходить до 200-250 метров. Вес разрывного заряда в 16 килограмовой 120-мм осколочно-фугасной мины 3,93 килограмма. Фугасная мина, проникая на самую выгодную глубину, создает воронку диаметром в 3-4 метра и глубиной около 1 метра. Эта мина хорошо разрушает окопы и легкие блиндажи. Попадание одной мины уничтожает стандартную двухкомнатную квартиру. А три, четыре мины - обрушивают перекрытие этажа панельного дома. Так же тяжелые осколки данной мины, могут серьезно повредить БТР, БМП и другую легкую бронетехнику с противопульным бронированием. При прямом попадании вывести из строя.
120-мм миномет может бить на 7,2 км. Эффективно на дальность до 7 км. Минимальная дальность (мертвая зона) – 480 метров. Скорострельность – 10-15 выстрелов. Возимый боекомплект - 80 мин.

Буксируемое или самоходное 120-мм нарезное орудие-миномет типа "Нона" (на вооружении 25 ВДБр) Скорострельность – до 11 выстрелов в минуту. Применяется против живой силы, расположенной на открытой местности, в окопах или легких укрытиях.
Боеприпасы “Ноны”: В основной боекомплект орудия входят осколочно-фугасные снаряды 3ОФ49 с контактным взрывателем и радиовзрывателем. Снаряды обладают начальной скоростью на полном заряде 367 м/с и максимальной дальностью стрельбы в 8,855 км. При установке контактного взрывателя на осколочное действие во время разрыва снаряд 3ОФ49 образует около 3500 убойных осколков массой от 0,5 до 15 г, обладающих начальной скоростью около 1800 м/с. Приведённая площадь поражения открыто расположенной живой силы в положении «стоя» составляет 2200 м², бронепробиваемость гомогенной стальной брони составляет 12 мм на расстоянии от 7 до 10 м от эпицентра разрыва снаряда. При использовании радиовзрывателя АР-5 эффективность поражения открыто расположенной живой силы увеличивается от 2 до 3 раз. При установке контактного взрывателя на фугасное действие снаряд 3ОФ49 способен образовывать воронки до 5 м в диаметре и до 2 метров глубиной. Также “Нона” лупит всеми типами 120-мм минометных мин.

У миномета есть несколько особенностей, которые надо знать обязательно. Во-первых, мина летит с дозвуковой скоростью по крутой траектории. Это значит, что можно услышать выстрел и характерный свистящий звук от мины до ее взрыва. Опытные бойцы по звуку определяют, в какую сторону она летит, приближается ( звук меняется от низких частот к высоким) или уже удаляется при перелете. В боевых условиях такие навыки нужно приобретать как можно быстрее.

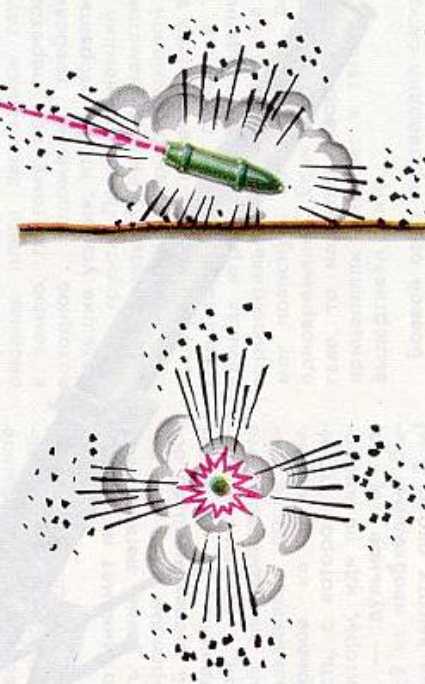

Во-вторых, мина взрывается при ударе о землю, и осколки разлетаются вверх и в стороны. Поэтому автомобиль или стоящий человек – очень уязвимая цель. Если же боец в момент взрыва мины лежит, вероятность попадания в него осколками резко уменьшается. Поэтому, услышав звук приближающейся мины (или предупреждающий крик опытного товарища), немедленно падайте на землю и вжимайтесь в нее посильнее, закрывая голову руками.

Осколки 82-мм мины – легкие и очень «дурные». При взрыве трехкилограммовой мины образуются 400-600 осколков. Любая преграда – кирпич, дерево, бетонный столб, – может непредсказуемо изменить направление их полета. По этой же причине осколки мины плохо пробивают более-менее серьезные препятствия. Каменная стена, бруствер, мешок с песком, ствол упавшего дерева, каска, бронежилет – все это может помочь.
Если противник ведет не прицельный обстрел по площади, то желательно не высовываться минут 5 — 10, пакет уничтожения обычно 60- 80 мин по квадрату.

Иногда минометчики выпускают одну пристрелочную мину (дымовую или зажигательную) в сторону цели и по месту ее разрыва, вводят поправки и включают беглый огонь всей батареей на поражение. Так что после первого разрыва в стороне, есть немного времени найти укрытие и залечь.

По опыту, из миномета обстреливают «сериями»: 6-8 выстрелов, пауза в несколько минут, затем снова 6-8 выстрелов на добитие. Обычно таких серий бывало не больше трех. Возможен обстрел из одного, двух или трех минометов (три минометных расчета входят в состав взвода).

Во время обстрела даже не думайте вставать. Лежите там, где упали. Во время паузы можно осмотреть местность, переместиться в щель, яму, воронку. Чем ниже вы будете лежать, тем больше шансов пережить обстрел без последствий. Окопы, блиндажи, сооружения из бетонных блоков, прочные кирпичные стены – вполне надежная защита от миномета. Даже в чистом поле можно придумать укрытие.

Не очень хорошая идея пересидеть обстрел в редкой посадке или кустах. Взрыватель мины сработает при ударе об ветки и получиться воздушный подрыв мины, что увеличит зону поражения осколками.
В паузе будьте готовы к началу следующей «серии» обстрела, о приближении которой вас предупредит все тот же свистящий звук.

Итак, основные правила выживания при минометном обстреле:
1. Прислушивайтесь к звукам летящих мин, научитесь их распознавать и анализировать.
2. При обстреле немедленно падайте и вжимайтесь в землю. Научитесь делать это до того, как мины начнут падать – это в ваших интересах.
4. Не забудьте открыть рот, это спасет ваши барабанные перепонки.
5. Что бы ни случилось, ни в коем случае нельзя приподниматься и тем более вставать. Не пытайтесь убежать из зоны обстрела – мины и осколки все равно быстрее вас. Дождитесь, пока не прозвучит пример 8-10 разрывов, потом подождите хотя бы три минуты, после чего быстро меняйте позицию и уходите в укрытие. Даже если кому-то рядом нужна помощь – оказывайте ее после обстрела и в укрытии, иначе помощь, скорее всего, скоро понадобится и вам.
6. Используйте искусственные и естественные укрытия и складки местности. Спрятаться в них можно в перерывах между сериями выстрелов.
7. Передвигайтесь только ползком. Если вы попали под обстрел в поле и переждали его, покидайте зону обстрела ползком дабы не быть замеченными и не вызвать повторный обстрел.
8. Если Вы находитесь в зоне, где возможен минометный обстрел, не снимайте бронежилет и каску, – если они у вас, конечно, есть. Бронежилеты третьего или четвертого класса останавливают минометные осколки вполне надежно. Даже простенький жилет второго класса и шлем старого советского образца не будут лишними.
9.Бывает что часть мин не разрывается (мягкий грунт, взрыватель не сработал) и нагло торчат хвостовиками из земли. Ни в коем случае их не трогайте, не доставайте и не буцайте. Вероятность взрыва крайне высока.
10. Копайте окопы и стройте блендажи с крепкими перекрытиями. Пути сообщений должны быть зигзагообразными. В случае попадания мины в траншею, разлет осколков будет ограничен только прямым сегментом.
11. Не стесняйтесь тренироваться и отрабатывать свои действия в случае обстрела заранее. Помните: тяжело в учении, легко в зоне поражения.
12. Если вы попали под минометный обстрел во время марша на “броне”, ныряйте во внутрь. Задача водителя БТР на полной скорости выйти из зоны огня. Остановившись и спешившись, вы превращаетесь в идеальную, неподвижную мишень для минометов.
13. Держите под прицелом снайперов места, где может быть корректировщик минометов. Это как правило развалины, высокие дома и деревья в зоне прямой видимости от вашего местоположения, с которых открывается хороший обзор местности. Человек с биноклем и рацией (телефоном)-цель №1.

Как определить, откуда стрелял миномет или орудие?
По характеру воронки от снаряда или мины можно установить, откуда велась стрельба. Дело в том, что снаряд падает под углом, а не строго вертикально, он разрывается, находясь как бы на боку, поэтому воронка неравномерна. Сторона, обращенная к точке выстрела, будет более пологой, чем противоположная. Осколков в земле больше с той стороны, откуда прилетел снаряд, так как большая часть снарядов осколков с противоположной стороны ушли в воздух при взрыве. Обычно после удаления рыхлого грунта можно найти след снаряда в земле и определить общее направление стрельбы.

Определить дальность до места, откуда был произведен выстрел, можно намного точнее, если определить какой боеприпас образовал воронку. Измерив угол падения снаряда, можно, пользуясь таблицами для стрельбы, определить, с какой дальности производился выстрел. Угол измеряется так: осторожно удаляется разрыхленная взрывом земля, находится центр ее углубления (лунка). Берется палка, которая кладется на края воронки, освобожденные от насыпанного взрывом грунта (так определяется плоскость грунта). После этого посередине отлогого склона воронки (того, что со стороны выстрела) вбивается колышек, доходящий до плоскости грунта. Таким образом мы определяем усредненную точку соприкосновения снаряда с грунтом, после чего от лунки до этой точки проводим прямую – проще всего, накладываем палку или рейку, получая «траекторию» движения снаряда на последнем метре полета. Измерив угол падения, мы можем определить угол вылета, а, следовательно, дальность по таблицам для стрельбы.

Когда впервые попадаешь под огонь из миномета, может показаться, что хуже ничего быть не может. На самом деле – может. После недельного обстрела «Градами» стрельба из миномета представляется скорее раздражающим, чем устрашающим фактором.
На картинках: №1- 120 мм миномет; №2- след взрыва 120-мм мины в траве: №3- Зоны поражения минометных мин из американского военного учебника с % поражения на дистанции; №4- след от взрыва 82-мм мины на асфальте.

katmoor.livejournal.com

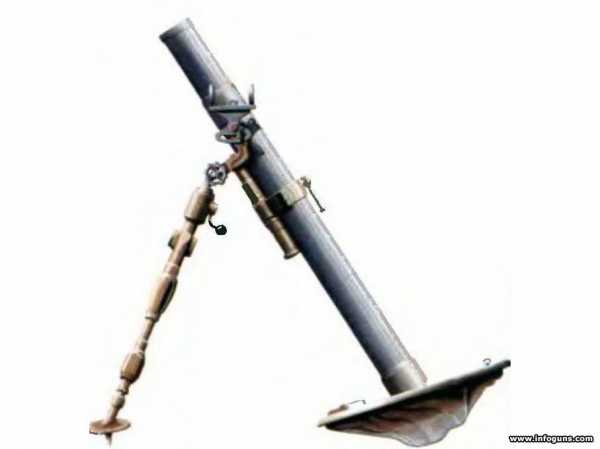

82-мм миномет обр. 1937 г. - оружие Победы

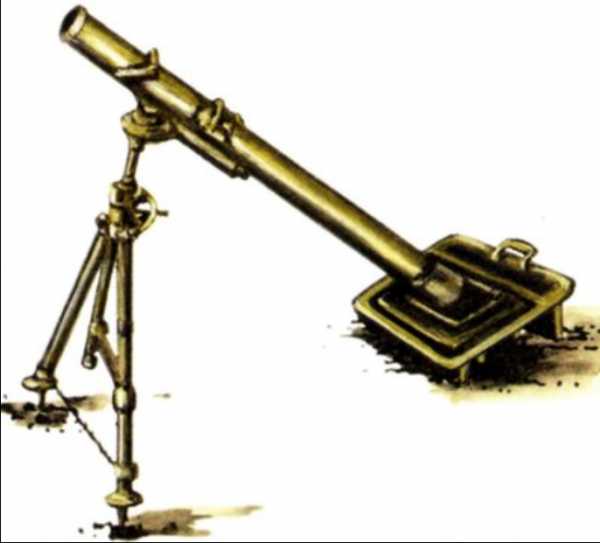

82-мм миномет образ­ца 1937 г. – первый советский серийный ба­тальонный миномет.

Предназначался для подавления огневых точек, поражения жи­вой силы, разрушения проволочных заграж­дений и уничтожения материальной части противника, располо­женных за укрытиями и недоступных для настильного стрелко­вого и артиллерийско­го огня, а также распо­ложенных открыто.

Предшественником миномета обр. 1937 г. был миномет обр. 1936 г. Он создан в 1934 году конструк­торами так называемой группы Д, пред­ставлявшей собой структурное подраз­деление Газодинамической лаборатории Артиллерийского НИИ. Руководил группой инженер Н. А. Доровлев. В 1935 году миномет успешно прошел полигонные испытания и в 1936-м был принят на во­оружение Красной армии. Конструкция 82-мм миномета обр. 1936 г. стала базовой для создания всех последующих советских батальонных минометов.

В 1937 году в конструкцию миномета внесли изменения с целью повышения технологичности и боевой эффективности. В частности была изменена форма опорной плиты – она стала круглой. Данный образец получил индекс ГАУ 52-М-832Ш и в том же году был принят на вооружение. 82-мм батальонный миномет обр. 1941 г. (индекс ГАУ 52-М-832М) – отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции (по типу 120-мм миномета), а также двуно­гой иной конструкции.

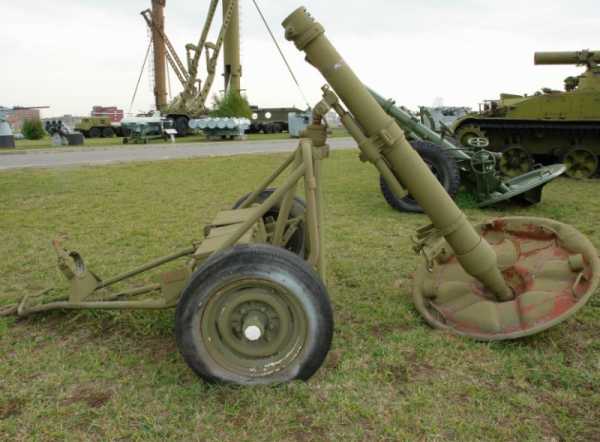

Колеса надевались на полуоси ног двуноги и при стрельбе снимались. 82-мм бата­льонный миномет обр. 1943 г. (индекс ГАУ 52-М-832С) – модификация обр.1941 г.

В ходе модернизации была изменена конструкция двуноги, колеса и крепления прицела.

Расчет 82-мм миномета обр. 1941 г. под командованием гвардии сержанта Т. Савченко на огневой позиции. 33-я гвардейская стрелковая дивизия, излучина Дона, август 1942 года.

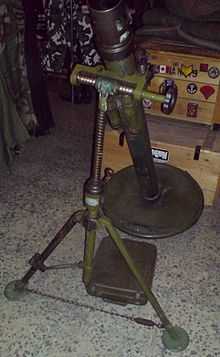

Миномет состоит из ствола, двуноги-лафета, опорной плиты и прицельных приспособле­ний. Ствол миномета служит для сообщения мине требуемого направления полета. Для производства выстрела мина опускается стабилизатором (хвостом) в дульную часть ствола. Под влиянием собственного веса она скользит по каналу ствола вниз и на­калывается капсюлем хвостового патрона (основного заряда), находящегося в трубке стабилизатора мины, на боек, ввинченный в дно казенника. Огонь капсюля воспламе­няет пороховой заряд хвостового патрона. Пороховые газы прорывают картонную оболочку гильзы и через огнепередаточ­ные отверстия трубки стабилизатора вы­ходят в канал ствола, где создают давление, под действием которого мина выбрасыва­ется из ствола миномета. Хвостовой патрон является наименьшим зарядом, поэтому при стрельбе только с одним хвостовым патроном дальность стрельбы наименьшая (от 100 до 475 м). Для увеличения дальности стрельбы применяются дополнительные за­ряды, которые укрепляются между перьями стабилизатора или надеваются на трубку стабилизатора мины. При выстреле прорывающиеся из трубки стабилизато­ра пороховые газы хвостового патрона воспламеняют дополнительные заряды, от сгорания которых давление в канале ствола увели­чивается, и мина выбрасывается из ствола с большей скоростью и, следовательно, на большую дальность. Для обеспечения наи­лучшей гибкости огня тратится несколько дополнительных зарядов. Двунога-лафет служит для поддерживания ствола, при­дания ему требуемого угла возвышения и выполнения горизонтальной наводки. Поэтому на двуноге-лафете помещены все механизмы на­водки: подъемный, поворотный и ме­ханизм горизонтирования. Двунога-лафет соединяется со стволом при по­мощи обоймы.

В момент выстрела силу отдачи вос­принимает прямо­угольная опорная плита мембранного типа, которая при выстреле вдавлива­ется в грунт. За счет осадки грунта ствол при выстреле имеет возможность немного перемещать­ся назад,увлекая двуногу. Для умень­шения силы удара (толчка), который при этом испыты­вает двунога-лафет и который разру­шительно действует на прицельные приспособления и механизмы наводки, двунога соединена со стволом пружинным амортизатором, смягчающим удар на двуногу-лафет.

В качестве прицельных приспособлений на миномете используется механический минометный прицел МПБ-82.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Угол вертикального наведения, град.: от 45 до 85
  • Угол горизонтального наведения при работе поворотного механизма, град.: ±3
  • Угол горизонтального наведения при переноске двуноги, град.: ±30
  • Масса миномета в боевом положении, кг: 56
  • Масса вьюка с тремя лотками (9 мин), кг: 47
  • Масса вьюка со стволом, кг: 19
  • Масса вьюка с двуногой, кг: 20
  • Масса вьюка с опорной плитой, кг: 22
  • Масса прицела с футляром, кг: 1,5

Источник: ВООРУЖЕННЫЕ СИЛЫ СТРАН МИРА, №20, 2014


Загрузка...

sayga12.ru

Советские легкие минометы | Стрелковое оружие

Советский 82-мм ротный миномёт обр. 1937 года во многом аналогичен французским миномётам фирмы "Брандт", однако имеет более мощную круглую опорную плиту, а в месте сочленения ствола и двуноги установлена пружина, которая снижает ударное воздействие на прицел во время выстрела и препятствует его сбиванию.

82-мм миномёты массово применялись на передовой. Они использовались для подготовки атаки методом огневого вала.

Во время Второй мировой войны Красная Армия использовала большое количество минометов. В основном это были очень удачные образцы, несколько тяжелее, чем в других странах, но более прочные и неприхотливые. В 1930-х годах советские конструкторы-оружейники разработали несколько образцов легких пехотных минометов. Самым маленьким из них стало необычное 37-мм оружие, которое можно было использовать как миномет с установкой ствола на ногу- опору, или же как лопату, используя в качестве штыка опорную плиту. Немцы присвоили этому изделию соответствующее наименование «3,7-см Spatengranatwerfer 161(r)» (миномет-лопата).

Калибр легких минометов не превышал 50 мм. Первым в серии стал 50-мм ротный миномет 50-РМ 38, захваченные экземпляры которого получили немецкое обозначение «5-см Granatwerfer 205/1(г)». Это был ничем не примечательный миномет, дальность стрельбы менялась с помощью регулятора отвода газов, расположенного в казенной части ствола, поддерживающегося двуногой-лафетом, с возможной установкой под двумя фиксированными углами. Этот образец был сложен в производстве, и вскоре на смену ему пришел ротный миномет 50-РМ 39 (5-cm Granatwerfer 205/2(г) без регулятора отвода газов, но с обычным способом крепления двуноги. Будучи эффективным оружием, он все равно оставался сложен в производстве, и его сменил миномет 50-РМ 40 5-см Granatwerfer 205/3(г).

Массовое производство

Эта модель разрабатывалась для массового производства, поэтому двунога-лафет и опорная плита изготавливались из штампованных стальных деталей. Миномет 50-РМ образца 1940 года показал себя надежным и весьма эффективным. даже несмотря на некоторые ограничения по дальности стрельбы. Существовал еще один образец такого же калибра — 50-РМ образца 1941 года (5-cm Granatwerfer 200(г), у которого вместо двуноги ставилась рогатка на большой опорной плите. В нем применялась система отвода газов, но таких минометов выпустили немного, так как основное внимание уделяли 50-РМ образца 1940 г.

Если 50-мм минометы применялись на уровне роты или взвода, то на вооружении батальона состояли 82-мм минометы трех образцов. 82-мм батальонный миномет образца 1936 года — копия французского «Брандта» модель 27/31, немцы присвоили его трофейным экземплярам обозначение «8,2-см Granatwerfer 274/1(г)».

Модернизированный 82-мм батальонный миномет образца 1937 года с пружинными амортизаторами для уменьшения нагрузки при стрельбе на двуногу-лафет получил у немцев обозначение «8,2-см Granatwerfer 274/2(г)»>. Его значительно упрощенный вариант, 82-мм батальонный миномет образца 1941 года, при изготовлении которого для облегчения производства активно применялись штампованные детали, немцы называли «8,2-см Granatwerfer 274/3(г)». К ногам лафета можно было прикрепить колеса для буксировки вручную, эту возможность сохранили и в 82-мм батальонном миномете образца 1943 года с еще более упрощенной двуногой для облегчения буксировки.

Горный миномет

Остался еще один легкий миномет, о котором стоит упомянуть. Это специальный 107-мм горно-вьючный полковой миномет, получивший у немцев обозначение «10,7-см Gebirgs- granatwerfer 328(г)». Это был увеличенный 82-мм миномет с небольшим передком для транспортировки на конной тяге. Кроме того, миномет можно было разобрать на несколько частей для перевозки на вьючном седле. Стрельба велась как обычным способом — наколкой мины на боек, так и с помощью ударно-спускового механизма. Горный миномет активно использовался во время Второй мировой войны и после нее.

Советские легкие минометы характеристики:

50-РМ 40
  • Калибр: 50 мм
  • Длина: ствола 63 мм;
  • канала ствола 53 мм
  • Вес: боевой 9,3 кг
  • Углы возвышения: фиксированные, 45 или 75 град.
  • Угол поворота: 9 или 16 град.
  • Максимальная дальность стрельбы: 800 м
  • Вес мины: 0,85 кг
82-мм батальонный миномет образца 1941 года
  • Калибр: 82 мм
  • Длина: ствола 132 мм:
  • канала ствола 123 мм
  • Вес: боевой 45 кг
  • Углы возвышения: +45 — +85 град.
  • Угол поворота 5-10 град.
  • Максимальная дальность стрельбы: 3100 м
  • Вес мины: 3,4 кг
107-мм горно-вьючный полковой миномет
  • Калибр: 107 мм
  • Длина: ствола 157 мм;
  • канала ствола 140 мм
  • Вес: боевой 170,7 кг
  • Углы возвышения: +45 — +80 град
  • Угол поворота 6 град.
  • Максимальная дальность стрельбы: 6315 м
  • Вес мины: 8 кг
Предыдущая статья:50-мм легкие минометы Следующая статья:120-мм полковой миномет образец 1938 года

infoguns.com

О минометах

Миномёты как средство «окопной войны» появились ещё во время Первой мировой войны. Основные черты современного миномета сформировались, когда был создан первый образец такого оружия конструкции Стокса. На первый взгляд это достаточно примитивное оружие, представляющее собой трубу-ствол на простейшем двуногом лафете, опирающемся на плоскую плиту, гасящую силу отдачи в грунт.



3-дюймовый миномёт конструкции капитана Стокса по схеме «мнимого треугольника», которая стала классической, был создан в 1915 году и предназначался первоначально для стрельбы неоперёнными химическими минами.



Химическая миномётная неоперённая мина

При попадании в цель такая мина разлеталась на части, разбрасывая отравляющие вещества. Впоследствии были созданы миномётные мины, начинённые взрывчаткой, обтекаемой формы, снабженные хвостовым оперением.

Фактически калибр «трёхдюймовых мин» равнялся 81 мм, так как диаметр крышек в передней и задней части цилиндра составляет 81 мм. К донной части мины прикреплялась полая трубка меньшего, чем мина, диаметра — патронник с огнепередающими отверстиями. В трубку вставлялся холостой ружейный патрон 12 калибра в картонной гильзе. Сверху на патронник налагались дополнительные пороховые заряды кольцеобразной формы. Дальность стрельбы зависела от количества колец, хотя при стрельбе на минимальную дистанцию мина могла быть использована и без них.

Заряжание миной производилось с дула. Мина имела меньший диаметр, чем калибр ствола и свободно падала на дно канала под действием силы тяжести. Мина натыкалась на боек ударника, при этом срабатывал капсюль-воспламенитель охотничьего патрона, вставленного в патронник. Воспламенившийся порох, сгорая, развивал давление, достаточное для того, чтобы пороховые газы пробили оболочку патрона напротив огнепередающих отверстий. При этом воспламенялись дополнительные заряды. Под давлением пороховых газов мина выбрасывалась из ствола.

Благодаря простоте заряжания была достигнута огромная по тем времена скорострельность (25 выстрелов в минуту), какой не имел ни один миномет или полевое орудие. Точность стрельбы, особенно неоперёнными химическими минами, была посредственной, что компенсировалось высокой скорострельностью.

В 20-30 годы миномёт был существенно усовершенствован во Франции специалистами фирмы «Брандт». Миномёт стал легче, обслуживание и стрельба из него существенно упростились. Наведение по углу места в небольшом секторе осуществлялось с помощью винтового поворотного механизма, размещенного на креплении прицела. Были разработаны новые, более тяжелые, мины обтекаемой формы, в которых увеличилась не только масса заряда, но и дальность полета.

81-мм миномет «Брандт» модели 27/31 получил широкое распространение и стал образцом для подражания. Минометы этого типа выпускались по лицензии или просто копировались, в том числе в СССР.

Перед войной в СССР произошло чрезмерное увлечение миномётами. Военное руководство считало, что лёгкие, недорогие простые в производстве и обслуживании миномёты способны заменить собой другие типы артиллерийского вооружения.

Так, под давлением «миномётного лобби» были похоронены проекты лёгких пехотных гаубиц, не принят на вооружение хорошо показавший себя на испытаниях автоматический гранатомет Таубина.

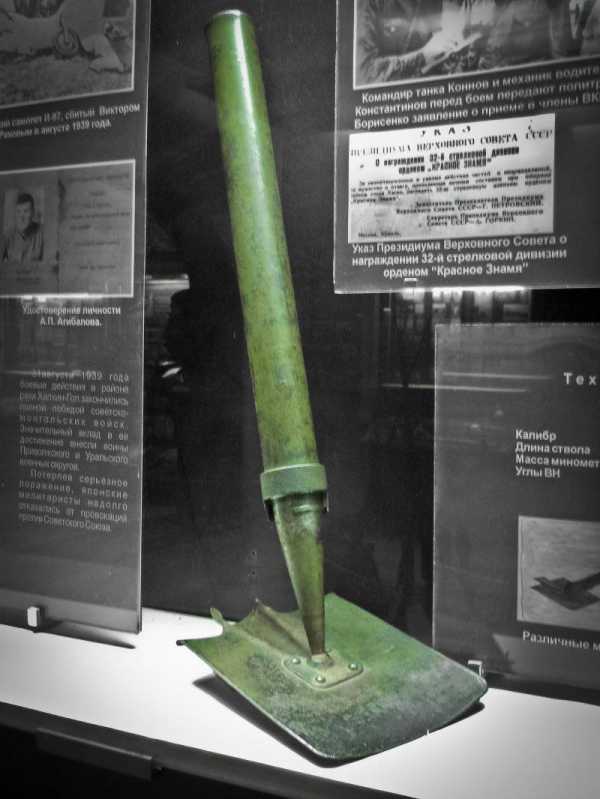

В конце 1939 года был создан простейший тип миномета — 37-мм миномет-лопата минимального калибра. Им планировалось заменить пехотный винтовочный гранатомет Дьяконова.

В походном положении миномет массой около 1,5 кг представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог использоваться для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали.

Миномет состоял из ствола, лопаты — опорной плиты и сошки с пробкой. Труба ствола соединена наглухо с казенником. В казенник запрессован боек, на который накладывался капсюль вышибного патрона мины. Хвостовая часть казенника оканчивалась шаровой пятой, служащей для шарнирного соединения ствола с плитой (лопатой). Ствол и лопата в шарнирном соединении сделаны неразъемными. Для соединения ствола с лопатой по-походному на казенной части ствола имелось вращающееся кольцо. Сошка служила для опоры ствола и в походном положении помещалась в стволе. Ствол при этом с дула закрывался пробкой. Перед стрельбой сошка соединялась со стволом. Скорострельность миномёта достигала 30 выстр./мин.

Какие-либо прицельные приспособления у миномета отсутствовали, стрельба велась на глаз. Для стрельбы была разработана 37-мм осколочная мина массой около 500 граммов. Мины носились в патронташе.

Зимой 1940 года при использовании 37-мм миномета-лопаты в боях в Финляндии была внезапно обнаружена его крайне низкая эффективность. Дальность полета мины при оптимальном угле возвышения была невелика и не превышала 250 метров, а осколочное действие было слабым, особенно в зимнее время, когда почти все осколки застревали в снегу. Ввиду отсутствия прицельных приспособлений точность стрельбы была крайне низкой, возможен был только «беспокоящий» обстрел противника. Всё это стало причинами негативного отношения к 37-мм миномету в пехотных подразделениях.



37-мм миномётная мина

В конце 1941 года из-за неудовлетворительной боевой эффективности 37-мм миномёт был снят с производства. Тем не менее, его можно было встретить на передовой до 1943 года. По воспоминаниям фронтовиков, его относительно успешно применяли в условиях стабильной линии фронта после пристрелки ориентиров.

В 1938 году на вооружение был принят 50-мм ротный миномёт разработки КБ завода №7. Он представлял собою жёсткую систему со схемой мнимого треугольника. Миномёт имел механический прицел без оптики.

Конструктивной особенностью миномёта было то, что стрельба производилась лишь при двух углах возвышения: 45° или 75°. Регулировка по дальности производилась так называемым дистанционным краном, находящемся в казенной части ствола и выпускающим часть газов наружу, тем самым уменьшая давление в стволе.

Угол возвышения 45° обеспечивал наибольшую дальность огня 850-граммовой миной до 800 м, а при полностью открытом дистанционном кране угол наклона ствола в 75° обеспечивал минимальную дальность в 200 м. При стрельбе на все дальности применялся только один заряд. Дополнительное изменение дальности стрельбы также осуществлялось за счёт изменения пути мины в стволе по отношению к основанию ствола путём передвижения бойка, в результате чего менялся объём каморы. Угол горизонтального наведения без перестановки плиты до 16°. Скорострельность 30 выстр./мин. Весил миномёт около 12 кг.

В процессе эксплуатации в частях и в ходе боевого применения во время конфликта с Финляндией был выявлен целый перечень недостатков ротного миномёта. Самыми существенными из них были:

— Большая минимальная дальность (200 м).
— Относительно большой вес.
— Большие габариты, что затрудняло маскировку.
— Слишком сложное устройство дистанционного крана.
— Несоответствие шкалы дистанционного крана дальности.
— Неудачное расположение выходного отверстия в дистанционном кране, из-за этого при стрельбе выходящие газы, ударяясь о грунт, поднимали пыль и тем затрудняли работу расчета.
— Ненадёжное и сложное крепление прицела.



50-мм миномётная мина

В 1940 году на вооружение поступил модернизированный 50-мм ротный миномёт. В 50-мм ротном миномёте обр. 1940 года была уменьшена длина ствола и упрощена конструкция дистанционного крана. Тем самым сократилась длина миномёта и вес уменьшился до 9 кг. На плите миномёта имелся козырёк, предназначенный для защиты расчёта от пороховых газов.

Тем не менее, устранить все недостатки без кардинального изменения конструкции миномёта не удалось. До начала Великой Отечественной войны было произведено более 30 тыс. 50-мм миномётов.

В ходе войны был создан миномёт образца 1941 года, который был создан в СКБ под руководством конструктора В. Н. Шамарина. На нём отсутствовала двунога, крепление всех элементов производилось только к опорной плите, дистанционный кран с отводом газов вверх. Плита миномета штампосварная мембранного типа. Вес миномета в боевом положении около 10 кг.

Миномёт Шамарина по сравнению с предыдущими образцами стал значительно проще и дешевле. Повысились эксплуатационные свойства миномёта.

Хотя дальность и эффективность огня остались прежними, 50-мм ротный миномёт обр. 1941 года пользовался популярностью в войсках, являясь зачастую единственным средством огневой поддержки советской пехоты в звене рота-взвод.

В 1943 году 50-мм ротные миномёты были сняты с вооружения и изъяты из войск. Произошло это из-за их невысокой боевой эффективности и перехода к наступательным операциям.

Значительное количество произведённых 50-мм миномётных мин было переделано в ручные осколочные гранаты.

При этом штатный головной взрыватель мгновенного действия и хвостовая часть изымались, а вместо головного взрывателя вкручивался взрыватель УЗРГ-1, который во время войны применялся в ручных осколочных гранатах Ф-1 и РГ-42.

В 1934 году, после изучения миномёта Стокса-Брандта, под руководством инженера Н. А. Доровлёва в СССР был создан 82-мм миномёт. В течение двух лет миномёт испытывался и сравнивался с зарубежными образцами, и в 1936 году поступил на вооружение РККА.

Выбор калибра обосновывался тем, что мины 81-мм миномётов иностранных армий могли быть использованы при стрельбе из советских миномётов, в то время как 82-мм отечественные миномётные мины не были пригодны для стрельбы из миномётов иностранных армий. Но, скорее всего это было связано либо с боязнью конструкторов заклинивания мин в каналах минометов, либо было решено округлить калибр с 81,4 мм до 82 мм для упрощения документации и подготовки производства.



82-мм батальонный миномёт обр. 1936 г.

82-мм миномет обр. 1936 г. являлся первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.

Миномёт весом в боевом положении около 63 кг вёл огонь 3,10-кг минами на дальность до 3040 м, со скорострельностью 20-25 выстр./мин. Для стрельбы применялись 82-мм осколочные и дымовые мины.



82-мм минометная мина

Оружие сочетало достаточную эффективность выстрела с возможностью переноски пехотинцами: миномёт в походном положении весил 61 кг и разбирался для переноски на три части — ствол (вес во вьюке — 19 кг), двунога (20 кг) и опорная плита (22 кг). Помимо самого миномёта расчет нес боеприпасы к нему — лоток с тремя минами весил 12 кг, вьюк с двумя лотками — 26 кг. Скорострельность миномёта составляла до 25 выстрелов в минуту, причем опытный расчет мог поразить цель с 3-4 выстрелов.

Боевую проверку 82-мм минометы обр. 1936 г. прошли в боях с японскими войсками у озера Хасан и на реке Халхин-Гол. В боях на реке Халхин-Гол было использовано 52 миномета, составлявших около 10% всей полевой артиллерии. Несмотря на выявившиеся в ходе боевых действий такие недостатки конструкции, как малый угол горизонтальной наводки и необходимость разборки миномета при переносе на поле боя, минометы заслужили высокую оценку войск. В ходе боев было израсходовано 46,6 тысячи мин.

В 1937 году в конструкцию миномёта внесли изменения с целью повышения технологичности и боевой эффективности. В частности, была изменена форма опорной плиты — у миномёта образца 1937 года стала круглой.



82-мм батальонный миномёт обр. 1937 г.

К началу Великой Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм миномётов.

82-мм батальонный миномет обр. 1941 г. отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции, а также двуногой иной конструкции. Колеса надевались на полуоси ног двуноги и при стрельбе снимались.

Конструктивные усовершенствования были подчинены технологическим возможностям производства и направлены на уменьшение массы миномета, трудозатрат при его изготовлении и улучшении маневренных характеристик. Баллистические характеристики миномета обр. 1941 года были аналогичны образцу 1937 года.

82-мм миномет обр. 1941 года был более удобен при транспортировке по сравнению с обр. 1937 года, но был менее устойчив при стрельбе и имел худшую кучность по сравнению с обр. 1937 года.

С целью устранения недостатков 82-мм миномета обр. 1941 года была проведена его модернизация. В ходе нее была изменена конструкция двуноги, колеса и крепления прицела. Модернизированный миномет получил название 82-мм миномет обр. 1943 года.

В ходе войны предпринимались попытки повышения мобильности миномётных подразделений. Миномёты устанавливались на автомобили повышенной проходимости, на грузовики и коляски мотоциклов. Особенно актуально это стало после перехода нашей армии к наступательным операциям.

82-мм минометные мины, уступая по массе 76-мм снаряду полкового орудия в два раза, не уступали ему по осколочному действию. При этом батальонный миномёт был в несколько раз легче и дешевле.


Помимо относительно лёгких миномётов предназначенных в основном для поражения живой силы, в СССР в 30-е годы велась разработка миномётов способных разрушать долговременные огневые точки и укрытия.

В 1939 году для вооружения частей действующих в условиях горной местности был принят разработанный в КБ Б.И. Шавырина 107-мм полковой горно-вьючный миномет обр. 1938 г. Однако серийное производство мин к 107-мм миномету было налажено лишь в начале 1941 года.

Ствол миномета состоял из трубы и навинтного казенника. Выстрел производился двумя способами: действием ударного механизма стреляющего приспособления, который взводился после заряжания миномета, и самонаколом мины при опускании ее в канал ствола.

Миномет имел неподрессоренный ход,состоящий из рамы, двух колес и ящика ЗИП. Передок предназначен для перевозки 20 окончательно снаряженных мин в лотках и для тяги колесного хода. Передок с колесным ходом миномета транспортировался конной тягой с помощью четырехконной упряжки. Колесный ход с передком обеспечивал хорошую подвижность на равнинной и резкопересеченной местности.

Для транспортировки миномета применялась также грузовая машина со специальным оборудованием кузова для погрузки в него конного хода с минометом и 24 минами в ящиках парковой укладки, кроме того, в кузов машины садился минометный расчет.

Каждый миномет снабжался комплектом конских вьюков с укладочными приспособлениями (13 вьюков на каждый миномет). На участках пути, допускающих движение на колесах, миномет должен был перевозиться на колесном ходу с передком, а по горным тропам - на вьюках.

Миномёт вёл огонь 9 кг минами на дальность до 6300 м, минимальная дальность составляла 700 м. Скорострельность 15 выстр/мин.

В январе 1940 года в войска стал поступать 120-мм полковой миномёт обр. 1938 г. Он был так же разработан под руководством Б.И. Шавырина.

Миномёт имел отделяемый колёсный ход, дающий возможность буксировки четвёркой лошадей или грузовиком (с ограничением скорости из-за простой жёсткой подвески), или же погрузкой в кузов. Тот же колёсный ход позволял перекатывать миномёт силами расчета, что было необычно для артсистемы такой мощности.

Выстрел производился накалыванием капсюля под весом мины, или же с помощью спускового механизма — в целях безопасности при стрельбе мощными зарядами. Заряд размещался в xвостовике мины. Для увеличения дальности существовали дополнительные заряды в матерчатых картузах, крепившиеся вручную на хвостовик.

Масса миномёта в боевом положении - 275 кг. Скорострельность достигала 15 выстрелов в минуту. Максимальная дальность стрельбы - 5900 м, минимальная - 460 м.

К 120-мм миномёту была создана широкая номенклатура боеприпасов. Основной считалась 15,9 кг осколочно-фугасная мина, содержащая 1,58 кг тротила. Имелась так же 120-мм мина «большой емкости». Вес такой мины составлял 27 кг, а вес взрывчатого вещества (8 кг) в два раза превышал вес взрывчатого вещества в обычной 120-мм мине. В грунте средней плотности такая мина делала воронку глубиной 1,5 м и диаметром 4,0 м. Кроме осколочно-фугасных выпускались осветительные, дымовые и зажигательные мины разных типов.

К 1941 году каждая стрелковая дивизия имела в своем составе по 12 120-мм полковых минометов (по батарее из 4 минометов в стрелковом полку). На 1 июня 1941 года Красная Армия имела на вооружении около трёх тысяч 120-мм миномётов.

Уже первые бои показали, что мощный 120-мм миномет является не только ”оружием ближнего боя”, как гласили наставления, но и ценным огневым средством пехоты, особенно при нехватке артиллерии. Полковые миномёты не только уничтожали живую силу врага и разрушали его укрепления, но и неоднократно участвовали в отражении танковых атак. Конечно, прямое попадание из миномёта в танк маловероятно, но при близком разрыве 15,9 кг мины, её тяжелые осколки способны пробить бортовую 30-мм броню и разворотить ходовую часть немецких средних танков PzKpfw III и PzKpfw IV. В случае же прямого попадания верхний броневой лист танка, как правило, проламывался. После попадания под массированный обстрел мощными 120-мм минами нервы немецких танкистов часто не выдерживали, и танки поворачивали назад.

Советские полковые миномёты были по достоинству оценены противником, несколько сотен трофейных 120-мм миномётов состояли в вермахте на вооружении под обозначением GrW 378®.

Немецкий клон миномёта обр. 1938 года, пущенный в массовое производство в начале 1943 года после изучения советских трофейных образцов и трофейной документации, стоял на вооружении Вермахта под наименованием 12-cm Granatwerfer 42. Боеприпасы были взаимозаменяемы, чем противоборствующие стороны успешно пользовались.



Несмотря на то, что 120-мм мина уступала по весу 122-мм гаубичному снаряду (15,9 кг против 21,76 кг) эффективность осколочного действия отвесно падающей мины была значительно выше. При разрыве снаряда около половины осколков уходили в небо или в грунт.

После начала войны, для восполнения огромных потерь выпускался упрощённый и без колёсного хода 120-мм миномёт обр. 1941 г.
Проведенные сравнительные испытания упрощенного миномета со штатным обр. 1938 г. показали, что упрощенный миномет по боевым характеристикам не уступает штатному, а по некоторым показателям даже превосходит его.
Запуск в производство миномета в конце 1941 года позволил на том же оборудовании увеличить выпуск минометов в 1,8 раза. Трудоемкость изготовления была сокращена почти вдвое, расход материалов – на 26%.

В 1943 году конструкторский коллектив серийного завода под руководством А. А. Котова провёл модернизацию конструкции, и на вооружение был принят 120-мм полковой миномёт образца 1943 года.

Значительные изменения претерпел ствол миномета. Конструкция встроенного в казенник ствола стреляющего механизма была упрощена. Кроме того, если раньше для замены сломанного бойка приходилось разбирать миномет и свинчивать казенник со ствола, то новая конструкция стреляющего механизма позволяет выполнять замену бойка без разборки миномета, что особенно важно в боевой обстановке.

Опытом боевого использования обусловлено и другое изменение конструкции ствола - на его дульной части был установлен предохранитель от двойного заряжания. Дело в том, что хорошо натренированный расчет может вести из миномета огонь с очень высокой скорострельностью. Известный расчет миномета, составленный из братьев Шумовых, стрелял так, что в воздухе одновременно находились восемнадцать мин. Это означает, что когда на позициях противника разрывается первая мина, в ствол опускается двадцатая мина, а восемнадцать уже летят на врага.

При таком темпе стрельбы в войсках бывали случаи, когда на оставшуюся в стволе в результате осечки мину опускалась другая. Взрыв двух мин означал неминуемую гибель расчета. В течение длительного времени такие потери относили к прямому попаданию вражеского снаряда, пока один из чудом оставшихся в живых командиров расчета не рассказал о случае двойного заряжания. Для минометов калибра 82-мм и 120-мм была срочно разработана конструкция предохранителя, металлический флажок которого препятствует опусканию в канал ствола миномета второй мины. 120-мм миномет образца 1943 года выпускался уже с таким предохранителем.

120-мм полковые миномёты отлично зарекомендовали себя на фронте, но после захвата Красной Армией стратегической инициативы и перехода к наступательным операциям, для разрушения долговременных оборонительных сооружений потребовался более мощный миномёт.

Сложность создания миномета большого калибра заключалась в том, что при использовании хорошо зарекомендовавшей себя в минометах калибра 82-120 мм схемы «мнимого треугольника» с заряжанием с дульной части, необходимо было разработать устройство для подачи мины весом более 40 кг на высоту до 3 м и заряжания миномета. Вследствие большого веса такая система неизбежно теряла свои преимущества перед обычными артиллерийскими орудиями. По этой причине группе конструкторов под руководством И.Г. Теверовского только в 1943 году удалось создать достаточно простой, легкий и удобный в эксплуатации 160-мм миномет.

В связи с тем, что большая высота ствола не позволяет заряжать миномет с дула, миномет выполнен казнозарядным. Для открывания ствола при заряжании и запирания его в момент выстрела ствол разделен на качающуюся часть и казенник. Достаточно было одного поворота рукоятки — и качающаяся часть ствола занимала горизонтальное положение для заряжания. После того, как мина послана в ствол, эта часть под действием собственного веса возвращалась в положение для стрельбы.

Обтюрация пороховых газов обеспечивается за счет введения в комплект выстрела короткой гильзы со средствами воспламенения. Являющийся основанием миномета в боевом и походных положениях лафет миномета также имеет оригинальную конструкцию. Он снабжен колесным подрессоренным ходом, не отделяющимся при стрельбе.

На лафете собраны поворотный подъемный и уравновешивающий механизмы, а также прицельные приспособления. Для ускорения освоения миномета в производстве его опорная плита создана на базе опорной плиты штатного 120-мм миномета обр. 1938 г. По периметру этой плиты была приварена стальная обечайка, упрочненная дополнительными ребрами жесткости.

При весе в боевом положении 1086 кг, 160-мм миномёт вёл огонь тяжелыми 40,53 кг минами, начинёнными 7,78 кг взрывчатки, на дальность до 5100 м, с темпом 3 выстр./мин.



120-мм и 160-мм миномёты

160-мм минометами обр. 1943 г. вооружались тяжелые минометные бригады, входившие в состав артиллерийских дивизий прорыва резерва Верховного Главнокомандования. Каждая бригада состояла из трех трехбатарейных дивизионов. В батарее имелось 4 миномета.

В отзывах, поступавших с фронта, отмечалось, что 160-мм миномет является эффективным средством разрушения всех видов полевых укреплений и надежным средством подавления и уничтожения артиллерийских и минометных батарей противника. Эти минометы с успехом применялись и в уличных боях в крупных населенных пунктах. До конца войны ни в одной армии мира не было столь мощных миномётов.

Интересно сравнить объем производства минометов в годы второй мировой войны в Советском Союзе и в других странах. В США с июля 1940 года по июнь 1945 года выпущено 110 тыс. минометов, в Британии за 1939-1944 годы - 96 тыс., в Германии в 1941-1944 годах - 68 тыс. В СССР с 1 июля 1941 года по 30 июня 1945 года изготовлено 347900 минометов, то есть в среднем по 86975 минометов в год. С одной стороны эти цифры отражают масштабы потерь, которые понёс СССР в начальный период войны, с другой стороны важность и востребованность миномётного вооружения. Если в начале войны минометы рассматривались как средство непосредственной поддержки пехоты, то к концу ее они превратились в один из основных видов артиллерии.

По материалам:
http://ru-artillery.livejournal.com/33102.html
http://dresden43435.mybb.ru/viewtopic.php?id=49&p=2
http://infoguns.com/minomety/vtoroy-mir-vo...e-minomety.html

Автор Линник Сергей




feldgrau.info

Миномет 2Б9М Василек 82-мм ТТХ. Фото. Видео

Хотя минометы калибра 82 мм обыкновенно считаются вооружением пехоты, 82-мм автоматический миномет 2Б9 «Василек» следует отнести к категории артиллерийского вооружения. В первую очередь это обусловлено боевой скорострельностью 2Б9, имеющей очень высокое значение — до 100 выстрелов в минуту (темп стрельбы составляет 120 выстрелов в минуту), а также его возможностью вести настильный огонь и, таким образом выполнять задачи огневой поддержки и борьбы с бронированными целями.

Миномет 2Б9 Василек - видео

Обыкновенно 2Б9 устанавливается на легкий колесный лафет, напоминающий лафет легкой полевой пушки, оснащенный станинами и поддоном. В середине ствол закреплен во вращающемся устройстве, похожем на барабан, выполняющем роль станка. Приемник боеприпасов магазинного типа обеспечивает подачу 82-мм мин из обойм по четыре мины, вставляемых справа. 2Б9 может вести навесной огонь по крутой траектории как миномет, при этом мины заряжаются вручную с дула, или автоматический огонь по настильной траектории как легкая противотанковая пушка (имеется прицел для прямой наводки) с использованием заряжания через казенную часть из магазина. В довершение ко всему при заряжании с дула имеются три различных типа метательных зарядов, но при заряжании с казенной части заряд унифицированный. Сила отдачи поглощается гидроамортизационной системой, установленной вокруг ствола.

82-мм миномет «Василек» также устанавливается на самоходные шасси; наиболее распространенным является установка в кузов 2-тонного грузовика ГАЗ-66 4x4. Еще одним вариантом является установка «Василька» на грузовую платформу соответствующим образом модифицированного гусеничного транспортера МТ-ЛБ. Венгрия выпускает похожий вариант самоходной установки, также собранной на шасси усовершенствованного транспортера МТ-ЛБ.

2Б9 «Василек» способен вести огонь стандартными 82-мм боеприпасами к миномету; вес мины составляет около 3,1 кг. Для стрельбы прямой наводкой по бронированным целям разработана специальная мина с кумулятивной боеголовкой. Максимальная дальность при стрельбе по навесной траектории составляет 4200 метров.

Модификации

2Б9 — базовая модификация с водяным охлаждением ствола (кожух с водой)

2Б9М — модификация с воздушным охлаждением ствола — кожух отсутствует, стенки ствола в средней части утолщены и имеют рёбра

Система 2К21 — подвижной миномётный комплекс, в состав которого входят транспортная машина (может использоваться также для буксировки миномёта при смене им огневых позиций и в нештатных ситуациях) 2Ф54 (модифицированный армейский средний грузовой автомобиль повышенной проходимости ГАЗ-66-05) и непосредственно сам миномёт

2Б9М на шасси МТ-ЛБ (СССР) — войсковая доработка 2Б9М в самоходный миномёт

2Б9М на шасси МТ-ЛБ (ВНР) — несколько видоизменённая заводская доработка 2Б9М в самоходный миномёт на том же шасси

Тип 99 (экспортное обозначение для модификации калибра 81,2 мм — W99) — принятый на вооружение НОАК в 1999 году вариант 2Б9М производства КНР

82-мм самоходный миномёт 2Б9М на базе БМП-1 — казахстанская разработка, один демонстрационный экземпляр представлен в мае 2014 года на выставке вооружений KADEX-2014. Миномёт открыто установлен в средней части корпуса БМП-1

Тактико-технические характеристики 2Б9М Василек

- Конструктор: В. К. Филиппов
- Производитель: завод «Большевик»

- Калибр, мм: 82
- Углы вертикального наведения, град.: от −1° до +78° (высота линии огня 670 мм) или от +7° до +85° (высота линии огня 970 мм)
- Углы горизонтального наведения: ±30°

Вес 2Б9М Василек

- Вес в боевом положении, кг: 632
- Вес транспортной машины 2Ф54, кг: 3930
- Вес всей системы в походном положении (с боекомплектом и расчётом), кг: 6060

- Время перевода из боевого положения в походное и обратно, мин.: 1,5
- Возимый боекомплект, мин, шт.: 226

- Скорость возки на транспортной машине, км/час: по шоссе до 60, по бездорожью до 20

- Расчёт, чел.: 4

Скорострельность 2Б9М Василек

- Максимальная техническая скорострельность, выстр./мин.: 170
- Максимальная практическая скорострельность, выстр./мин.: 100—120
- Максимальная продолжительная скорострельность, выстр./мин. (при времени непрерывного огня, мин.): 1 мин. до 60, 3 мин. до 33—34, 30 мин. до 10

Дальность стрельбы 2Б9М Василек

- Минимальная дальность навесной стрельбы миной О-832ДУ, м: 800
- Максимальная дальность стрельбы миной О-832ДУ, м: 4270
- Количество убойных осколков массой более 1 г при разрыве используемых осколочных мин, шт.: 400—600
- Радиус сплошного поражения, м (мина О-832ДУ): 6
- Радиус действительного поражения, м (мина О-832ДУ): 18

Типы мин 2Б9М Василек

- 82-мм осколочные (О-832 (взрыватели М-1, М-4, МП-82), О-832Д (взрыватели М-1, М-4, МП-82), О-832ДУ, кумулятивная, дымовая (Д-832 — взрыватели М-1, М-4, МП-82), осветительная, агитационная/снаряжённая листовками (А-832 — взрыватель ОМ-82)
- Вес типовой осколочной мины (О-832ДУ, выстрел 3ВО1), кг: 3,1
- Максимальный вес применяемой мины, кг: 4,6 (мина А-832)
- Максимальная начальная скорость мины, м/с: 272



Фото 2Б9М Василек

Миномет 2Б9М «Василек» на базе транспортера МТ-ЛБ



Миномет 2Б9М «Василек» на базе автомобиля "Hummer"



Миномет 2Б9М «Василек» установленный на ГАЗ-66



Миномет 2Б9М «Василек» установленный на БМП-1


Добавить комментарий

oruzhie.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
