Что такое бронежилет и как он спасает жизни
Если верить голливудским фильмам, то человек в бронежилете становится неуязвимым для любого вида оружия. Достаточно одеть бронежилет и можно бежать под пули. Но это очередной киномиф. Сейчас мы объясним почему.
Что про бронежилет говорит Википедия:
Броневой жилет (бронежилет, БЖ) — элемент индивидуальной защиты человека в виде жилета, который обеспечивает защиту торса человека от воздействия холодного и огнестрельного оружия, а также от осколков снарядов, мин и гранат. Состоит из материалов, способных задержать пулю или осколки и рассеять их энергию: баллистической ткани, металлических (из стали, титана или сплавов на основе алюминия) либо керамических (из оксида алюминия, карбида бора или карбида кремния) пластин.
Почему именно торс? Там находится большинство жизненно-важных органов. Почему не голова? В торс легче попасть, а потому, если кого-то хотят убить с огнестрельного оружия на расстоянии, то целятся именно в торс, а там уж как повезет попасть.
Давайте уясним, бронежилет – не панацея, это средство повысить шансы на выживание, если вы являетесь мишенью. Ни один бронежилет в мире не дает 100% гарантию. Максимально повысить шансы можно, если взять бронежилет с максимальной площадью и степенью защиты. Но в таком варианте он будет очень дорого стоить и много весить. Такие бронекостюмы делают, но предназначены они для штурмовиков или саперов.
Штурмовой костюм на базе бронежилета Корсар
Кроме того, даже если бронежилет остановил пулю, то это еще не значит, что все обошлось. Существует такое понятие, как
Еще один немаловажный фактор – осколки и рикошеты пули. При ударе об броню, пуля может срикошетить или взорваться на мелкие осколки. Это крайне опасно, поскольку, отлетев от бронежилета они могут попасть в шею, бороду или другие части тела, не защищенные броней. Поэтому бронеплита в бронежилете, рассчитанном на мощный патрон, обязательно должна содержать противоосколочный слой.
Что происходит с пулей, в момент попадания в бронеплиту:
При военных действиях основная задача бронежилета – защищать от осколков не сковывая движения. Именно осколки мин и снарядов забирают больше всего жизней, а вовсе не пули, как многие ошибочно считают. Можно навесить на себя сколько угодно брони, но снайпер все равно найдет уязвимое место. А вот попав под артиллерийский или минометный огонь, быстро уйти в укрытие – куда более важно. Поэтому современные бронежилеты для военных имеют большую площадь защиты мягкой броней, и лишь в центре торса легкие и сердце защищает бронеплита.
Бронежилет Корсар МаС
Существует масса различного оружия: у одного пуля большая и тяжелая, но летит медленно, у другого – легкая и маленькая, но летит с огромной скоростью. Потому бронежилет, предназначенный для защиты от одного вида пуль, не всегда способен удержать другой тип боеприпаса. Именно поэтому существует множество различных типов бронежилетов.
Читать также: Как убивает пуля
А теперь погрузимся в занудные цифры и факты:
Чтобы было проще разбираться в типах бронежилетов, были придуманы классы защиты.
В Украине классы бронежилетов определяют по ДСТУ В 4103-2002 (Средства индивидуальной защиты, бронежилеты, Общие технические условия), который был принят в 2002г. Он насчитывает девять классов:
| Класс защиты | Средство поражения, тип пули | Описание пули | Масса пули, г | Скорость пули, м/с |
| Специальный | Холодное оружие | — | — | Энергия удара — 40 Дж |
| 1 | Пистолет ПМ, пуля 9 мм пистолетного патрона 57-Н-181с | Со стальной сердцевиной в стальной оболочке | 5,9 | 315±10 |
| 1-а | Пистолет АПС, пуля 9 мм пистолетного патрона 57-Н-181с | Со свинцовой сердцевиной в стальной оболочке | 5,9 | 330 ±10 |
| 2 | Пистолет ТТ, пуля 7,62 мм пистолетного патрона 57-Н-134с | Со стальной сердцевиной в стальной оболочке | 5,5 | 430±15 |
| 2-а | Охотничье гладкоствольное оружие, пуля Бреннеке охотничьего патронташа 12 калибра | Свинцовая без оболочки | 400±15 | |
| 3 | Автомат АК-74, пуля 5,45 мм патрона 7Н6 образца 1974 г. | Со стальной сердцевиной в стальной оболочке | 3,4 | 910±15 |
| Автомат АКМ, пуля 7,62 мм патрона 57-Н-231 образца 1943 г. 57-Н-231 | Со стальной сердцевиной в стальной оболочке | 7,9 | 730±15 | |
| 4 | Автомат АК-74, пуля 5,45 мм патрона 7Н10 | Со стальной закаленной сердцевиной в стальной оболочке | 3,6 | 910±15 |
| Винтовка СВД, пуля 7,62 мм винтовочного патрона 57-Н-323с | Со стальной сердцевиной в стальной оболочке | 9,6 | 850±15 | |
| 5 | Автомат АКМ, пуля БЗ 7,62 мм патрона 57-Н-231 | Со стальной закаленной сердцевиной в стальной оболочке | 7,4 | 745±15 |
| 6 | Винтовка СВД, пуля Б-32 7,62 мм винтовочного патрона 57-Н-323с | Со стальной закаленной сердцевиной в стальной оболочке | 10,4 | 830±15 |
Независимо от класса, бронежилеты могут быть трех видов: мягкие, жесткие и полужесткие.
Обратите внимание: некоторые бронежилеты с мягкой броней, рассчитанные на пулю, могут легко пробиваться ножом.
Мягкие бронежилеты изготавливаются из так называемой мягкой брони, чаще всего это арамидные волокна, известные также как кевлар.
Читайте также: Что такое кевлар
Что такое мягкие бронежилеты и как они изготавливаются, можно узнать из видео от канала Discovery:
Жёсткие бронежилеты содержат в себе твердую броню, называемую бронепластинами. Чаще всего бронепластины изготавливаются из стали, металлокерамики, керамики или СВМПЭ (сверхвысоко молекулярного полиэтилена). Они очень отличаются по своим свойствам и каждый из материалов имеет свои плюсы и минусы. Но не будем отвлекаться и оставим их сравнение для другой статьи.
Полужесткие бронежилеты – сочетание мягкой и твердой брони.
Бронежилеты 1-2 классов чаще всего изготавливаются из мягкой брони и предназначены для скрытого ношения под одеждой, или же замаскированы под повседневную одежду. Но можно встретить защиту этого класса и с металлическими пластинами.

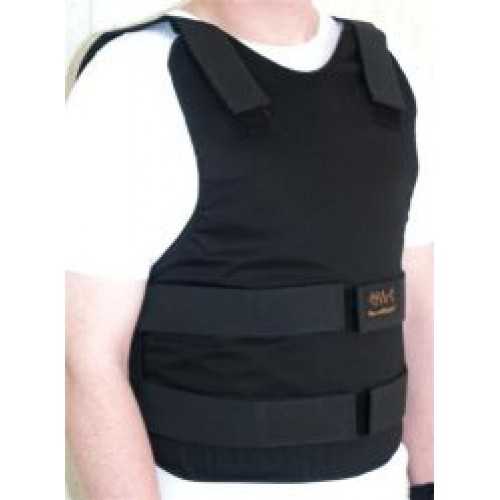

Бронежилет в виде майки

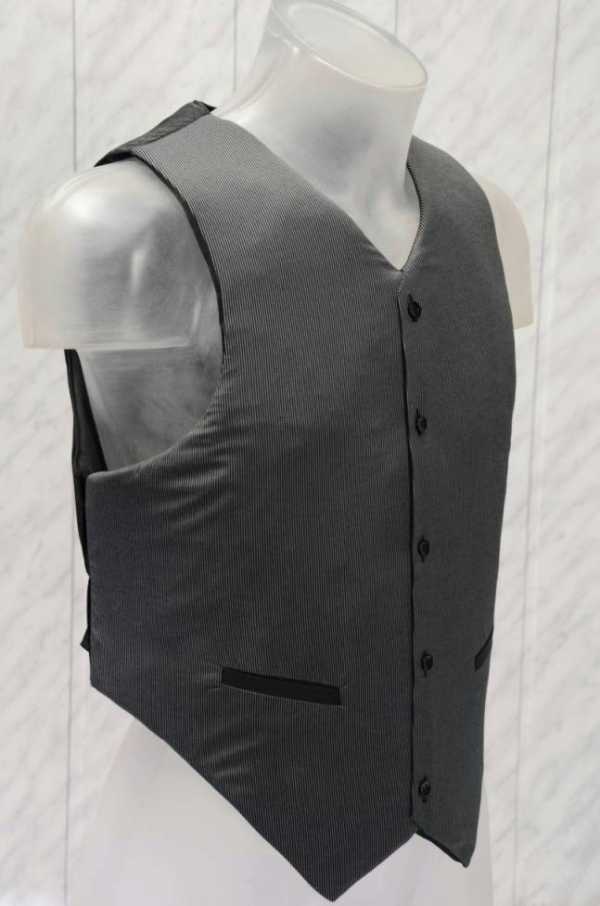

Брнежилет, замаскированный под жилетку
Начиная с третьего класса, бронежилеты чаще всего сочетают в себе мягкую броню, усиленную пластинами. А в 4, 5 и 6 классах, мягкая броня чаще всего имеет вспомогательную функцию, и служит дополнительной защитой под бронеплитой. Например, из мягкой брони делают вставки по всей площади жилета, а центральную часть торса прикрывают бронеплитой. Это дает большую площадь защиты от осколков, и противопульную защиту там, где она наиболее нужна.
Бронежилет Корсар М
Как самостоятельно изготовить бронежилет:
В мире есть несколько классификаций бронежилетов и по многим параметрам они не совместимы. Наиболее популярные из них:
Россия ГОСТ Р 50744-95 от 2014 года
|
Классы защиты DIN (Германия)
|
- VMR/WK — пуля со сплошной металлической оболочкой и мягким сердечником
- MsF — латунная пуля с плоской головкой
- WK+P -пуля с мягким сердечником и бронебойным наконечником
- VMS/WK — остроконечная пуля со сплошной металлической оболочкой и мягким сердечником
- VMS/HK — остроконечная пуля со сплошной металлической оболочкой и жестким сердечником
Классы защиты NIJ (Национальный институт юстиции США)
|
- AP — бронебойный
- FMJ — в сплошной металлической оболочке
- JSP — в оболочке с мягким наконечником
- LRHV — для длинноствольной винтовки с высокой начальной скоростью
- RN — с закругленным наконечником
- SWC — с зауженной мягкой нарезной частью
Классы защиты CEN (Европейский стандарт)
|
| 1 — номинальное значение, допуск + /—0.1 г 2 -со сплошной металлич. оболочкой (с гальваническим покрытием из сплава томпак) 3 -со сплошной металлич. оболочкой 4 -со сплошной облочкой из сплава томпак 5 -бреннекс |
В условиях боевых действий не меньшее значение, чем бронежилет, имеет каска. Но не стоит надеяться, что каска спасет от пули. Возможно, от пистолетной и убережет голову, но более мощный патрон легко пробьёт большинство армейских касок. Главное предназначение армейской каски – уберечь от осколков!
Вернувшиеся из АТО бойцы рассказывают много историй, как каска спасала им жизни. Например, одному солдату снайпер дважды попадал в голову из СВД. Но в обеих случаях его спасла простая каска второго класса защиты (рассчитанная на пистолетный патрон максимум). Дело в том, что пуля летела по касательной, и в первый раз просто сорвала каску с головы, а спустя несколько минут ситуация повторилась, но каска опять выдержала касательное попадание. Боец отделался сотрясением мозга.
Но так везет не всем. Поэтому, на броню надейся, а сам не плошай.
Вконтакте
Google+
LiveJournal
Одноклассники
Мой мир
gunportal.com.ua
Бронежилеты, используемые в частной охранной деятельности. Средства индивидуальной бронезащиты РФ
Бронежилет является средством индивидуальной защиты туловища и важнейших органов человека, при воздействии на него холодного и огнестрельного оружия, а также осколков боеприпасов. Бронежилет не только защищает от огня противника, но и позволяет более смело и эффективно использовать собственное оружие.
К защитным бронежилетам в России предъявляется особый набор требований, который определен ГОСТ-ом Р 50744-95. Общая площадь защиты бронежилета должна обеспечивать защиту не менее 90% площади жизненно-важных органов в дорзальной и фронтальной проекциях. Площадь противопульных бронепанелей усиления должна составлять не менее 22 дм2.
Конструкция бронежилета состоит из следующих элементов:
— наружный чехол с системой крепления и подгонки,
— основные бронеэлементы,
— амортизирующая прокладка,
— броневой материал в составе амортизирующей прокладки и чехла.
Внутри бронежилет оснащен амортизирующей прокладкой (демпфером) со специальными каналами для улучшения вентиляции и обеспечения дополнительного комфорта пользователю. Кроме того, такая структура демпфера снижает заброневое воздействие пуль и осколков на организм человека.
* Охрана имущества Клиентов, а также жизни и здоровья граждан от противоправных посягательств в Москве и Подмосковье (частная охрана в Москве), с использованием оружия, специальных средств и бронезащиты, является одним из основных видов деятельности группы охранных предприятий «ТАГГЕРД» (ЧОП Москва).
Классы защиты бронежилетов
Бронежилеты различаются по возможности применения, а также по классам защиты. Отечественная классификация по российскому ГОСТ-у Р 50744-95 включает 10 классов: специальный, 1, 2, 2а, 3, 4, 5, 5а, 6, 6а. Причем чем выше класс — тем лучше и выше уровень защиты. Классы 1, 2, 3, 4, 5, 6а представляют собой уровень защиты от пистолетных и винтовочных пуль нарезного оружия. При этом защита определенного класса подразумевает защиту от средств, определяемых меньшими классами, то есть защиту от любой меньшей угрозы относительно той, на которую рассчитан бронежилет. ЧОПы в основном используют 3, 4 классы защиты.
0-й класс (или «специальный») — определяет защиту от холодного оружия.
1-й класс — защищает от мягких безоболочечных пуль 5,6-мм, от пистолетных пуль 6,35-мм «Браунинг», ПМ — в упор, от картечи и мелких осколков массой до 2-3 г., от холодного оружия типа штык-ножа, кинжала, заточки. Защищаемая площадь составляет 30-40 дм2, вес — 1,5-2,5 кг.
2-й класс — защищает от оболочечных пуль пистолетных и револьверных патронов типа ПСМ, ПМ, ТТ, Наган – в упор, от дроби из охотничьего ружья и от холодного оружия. Эти бронежилеты выполняются из 7-10 слоев ткани с плотностью 6-10 кг/м2 защищаемой площади. Вес — 3-5 кг.
3-й класс — защищает от пуль автоматов АКМ и АК-74 в упор, от обычной пули патрона ТТ со стальным сердечником, пуль усиленных пистолетных и револьверных патронов типа «Магнум», пуль гладкоствольных охотничьих ружей, а также от всех видов холодного оружия. Защищаемая площадь — 40-60 кв.дм, плотность защитного материала — 12-15 кг/м2. Имеются карманы для дополнительных пластин. Вес — 6-9 кг,
4-й класс — защищает от пуль автомата АК-74 обычныхлей (стальных термоупрочненных) в упор, от пуль калибра 5,45 и 7,62 мм с мягким сердечником на дальности 10 м. Средняя плотность материала — до 30 кг/кв.м. Обычно бронежилеты 4-го класса получаются из 3-го путем замены бронеэлементов. Вес — около 10 кг,
5-й класс – защищает от АКМ с пулей ПС (стальной термоупрочненный сердечник, каленая сталь), СВД с пулей ЛПС (стальной термоупрочненный сердечник, каленая сталь) в упор, АК-74 с БС (бронебойный твердосплавный ), небронебойных пуль 5,45- и 7,62-мм патронов на дальности 5 м, бронебойных — 10 м, пистолетных — в упор. Такие модели в народе называют «АнтиКалашников». Плотность материала — до 35 кг/м2, защищаемая площадь — 40-60 дм2, но может быть увеличена пристегиванием шейной и паховой секций. Вес — 11-20 кг.
6-й класс — СВД с ТУС (стальной термоупрочненный), СВД с БС или Б-32 (бронебойный твердосплавный). Этот класс бронежилетов предназначен в основном для спецподразделений и силовых структур.
Бронежилеты 1 и 2 классов относятся к «гибкому» («мягкому») типу и рассчитаны, как правило, на скрытое ношение под одеждой. К этим же классам относятся гражданские образцы бронеодежды, оформленные как меховые куртки, жилетки, кофты, шубы. Бронежилеты 3-4 класса имеют вставные «жесткие» бронеэлементы и амортизирующую подкладку (демпфер), гасящую динамический удар. Существуют также СИБ с дифференцированным уровнем защиты.
Поражающие свойства от оружия и боеприпасов при попадании в человека одетого в бронежилет по характеру воздействия разделяются на проникающие и динамические. Проникающие поражения образуются при внедрении пули в тело. Динамические — от удара по телу из-за резкой остановки пули щитом жилета.
Надежность бронежилетов в основном определяется двумя критериями: способностью предотвращать или снижать до безопасного проникающие и динамические поражения, так как они могут быть травмо и смертельно опасны.
Различают 3-и уровня поражения бронежилетов:
— Предельно допустимые (ПД) — жилет не пробивается пулей, но ткань жилета вместе с пулей внедряется в тело, либо пробивается пулей на излете, т.е. с потерей убойной силы.
— Средние (С) — жилет не пробивается пулей, ткань его не внедряется в тело.
— Минимальные (М) — жилет не пробивается пулей, ткань его не внедряется в тело.
Динамическое воздействие пули на человека использующего бронежилет во всех случаях снижается до безопасного уровня за счет увеличения площади его восприятия и/или времени остановки пули.
Для бронежилетов устанавливаются 4-е основных типоразмера (обхват груди / рост):
— 1-й — 96-104 см / до 176 см,
— 2-й — 104-112 см / 176-182 см,
— 3-й -112-120 см / свыше 182 см,
— 4-й — 120-130 см / св. 182 см.
Все многообразие защитных материалов, используемых в бронежилетах, можно разделить на 5 видов:
— текстильная (тканая) броня;
— металлическая броня;
— керамическая броня;
— композитная броня;
— комбинированная броня.
В соответствии с используемыми материалами конструкция бронежилета может быть «жесткой» (твердой), «мягкой» или комбинированной. Чаще всего в СИБ используется комбинированный тип брони, состоящий из твердых частей конструкции — металлических пластин и мягкой брони, представляющей собой тканевые пакеты (тело бронежилета).
Бронежилеты мягкой конструкции состоят из защитных пакетов, на основе 15-30 слоев баллистической ткани из суперпрочных и легких арамидных волокон (типа номекс, кевлар, терлон, СВМ). Такой бронежилет обеспечивает удовлетворительную защиту только от низкоэнергетических поражающих элементов (обычных пуль пистолетных патронов невысокой мощности) и клинкового холодного оружия. Нити в арамидных тканях вытягиваются под воздействием пули и за счет своей высокой энергии разрыва, гася ее скорость и удерживая в массе бронежилета. Рикошет при этом всегда отсутствует и осколки не образуются. Тем не менее многие специалисты не очень довольны эффективностью защиты жилетов из арамидных волокон, и на то есть веские основания.
Бронежилеты жесткой (твердой) конструкции используются для защиты от более мощных поражающих элементов — осколков и пуль с большей кинетической энергией. Конструкция таких СИБ имеет, кроме «мягкой» составляющей, твердую броню — специальные бронепластины, состоящие из сплавов стали, титана, алюминия, марганца, керамики, сверхвысокомодульного полиэтилена (СВМПЭ), наноматериалов. Бронеэлементы размещены внахлест в специальных противоосколочных противорикошетных карманах, из которых их можно без проблем вынимать и вставлять другие, тем самым изменяя класс защиты бронежилета. Наиболее массивные защитные (баллистические) пакеты способны противостоять обыкновенным пулям современных автоматов (штурмовых винтовок) под патроны 5,45 х 39, 5,56 х 45, 7,62 х 39 при стрельбе с близких дистанций (десятки метров).
Металлические бронеэлементы изготавливают как правило из стали «44» толщиной:
для 1-го класса — 1мм, для 2-го класса — 2,4мм, для 3-го класса — 4,3мм, для 4-го класса — 5,8мм, для 5-го класса — 6,5мм, для 6-го класса — 15мм.
Двукратная разница между 2 и 3 классом по толщине определяется тем, что 2-й класс защищает от пистолета ТТ с энергией 508 Дж, а 3-й — от АКМ, дульная энергия которого при том же калибре почти в 4 раза больше. Разница белее чем в 2-а раза по толщине между 5 и 6 классом связана с тем, что обычная пуля СВД при попадании в стальную плиту разбивается, а бронебойная прокалывает. Поэтому для защиты от стрелкового оружия ТУС и БС, сталь в качестве лицевого слоя защиты не эффективна и вместо нее применяют керамику, при попадании в которую пуля сначала плющится, а потом уже пытается продавить стальную пластину.
В зависимости то степени защиты и используемых бронематериалов, бронежилеты имеют и разный вес. По массе бронежилеты делятся на легкие (до 5 кг), средние (5-10 кг) и тяжелые (свыше 11кг).
Основные недостатки бронежилетов
Сертифицированные СИБ должны гарантировать, что травмы, при попадании пуль их класса, будут не смертельными. Российский ГОСТ требует, чтобы травмы не превышали 2-ю степень тяжести, т.е. человек получал не более чем серьезный синяк. Однако ни один бронежилет не дает стопроцентной защиты от более серьезных травм и повреждений. Например, при попадании пули, превышающей класс защиты СИБ, возможна ситуация, когда бронежилет остановит пулю, но человек получит смертельные травмы. От сильного удара пули о бронежилет человек может потерять сознание, получить серьезные контузионные травмы и даже привести к летальному исходу. Динамический удар от пули среднего калибра может сбить человека с ног. А если пуля попадает в грудь, солнечное сплетение или сердце, то сила удара может привести к возникновению не только ушибов и синяков, но и к переломам одного или нескольких ребер и даже к смерти.
Представляют опасность также части деформировавшихся пуль, осколки баллистического пакета, а также любые части, сорванные при попадании пули или осколка в бронежилет, которые могут рикошетом поразить человека в любую открытую часть тела.
Кроме указанных недостатков, большинство бронежилетов имеет проблемы с заброневым или запреградным смещением пули. Заброневое смещение появляется при ударе пули о бронежилет. По российским стандартам это смещение не должно превышать 20 миллиметров. По мнению экспертов, во многих случаях гибели людей, не будь бронезащиты и если бы пуля не задела жизненно важных органов, человек остался бы жив. Не редкость, когда пуля АК-74 или винтовки М16 пробивая бронежилет, меняет направление и проходит через все тело. Даже если жилет не пробивается, но броня прогибается вовнутрь, то это может нанести серьезные контузионные травмы, вплоть до летального исхода.
Кстати, новейшие пули, имеющие сердечник повышенной твердости, а также пули с тефлоновым покрытием могут пробить любые из известных типов бронежилетов, не оснащенных особой дополнительной защитой. А защитить от бронебойных пуль винтовочно-пулеметных патронов при стрельбе с близкого расстояния практически не может ни один современный бронежилет. Это предел для бронежилета, т.к. помимо возросшей массы спецсредства, импульс от поглощенной энергии становится непосильным для человека.
Вызывают серьезные нарекания специалистов и материалы, используемые в СИБ. Главный недостаток арамидных тканей состоит в том, что их защищающая способность резко падает с ростом скорости пробивающего элемента. От пуль и осколков, летящих со скоростью свыше 500 м/с они практически не защищают, хотя крайне эффективны от вторичных осколков и медленно летящих элементов. Серьезным минусом арамидных тканей является и то, что они пропускают между волокнами острые тонкие элементы, такие например, как стилет, заточка, шило и т.п., которые легко протыкают практически любое количество слоев арамидной ткани. Также к недостаткам армидного волокна можно отнести то, что материал теряет свои свойства при намокании. Арамидные волокна, сами по себе, впитывают влагу, теряя при этом до 40% прочности, что ослабляет защиту. Только совсем недавно ткани стали пропитывать различными смолами (эпоксидной, полиэфирной).
www.taggerd.su
Бронежилет. Классы защиты, характеристики и форма ношения
Броневой жилет представляет собой средство индивидуальной защиты, предназначением которого является защита торса от ранения пулями, осколками гранат и элементами окружающей среды при взрывах.
На сегодняшний день достоверно неизвестно, кто придумал защищать тело воина доспехами. Однако многие народы ещё в древности применяли различные защитные одеяния.
Так, солдаты Древней Греции (гоплиты) и легионеры Рима носили кирасы из бронзы (достаточно дорогого материала для того времени), которые выполнялись в виде мускулистого тела атлета. Надо отметить, что рельеф мускулатуры использовался не только для эстетической красоты защиты, но и для практической. Дело в том, что все переходы строения торса (мышцы груди, пресса) являлись рёбрами жёсткости, что упрочняло конструкцию.
После падения Римской империи многие ремёсла пришли в упадок, в том числе и кузнечное дело. Поэтому долгое время воины использовали для защиты менее эффективную и относительно тяжёлую кольчугу в купе со сковывающими железными доспехами. В 13 веке изобрели защиту в виде металлических пластин, подбитых под сукно. По форме такая защита напоминала современный бронежилет. Бригантину надевали под кольчугу в основном бедные воины, которые не могли позволить себе приобрести защитные доспехи.
И хотя рыцарская броня позволяла отрядам успешно выигрывать сражения, она оказалась бессильной против появившегося огнестрельного оружия. Но несовершенство ружей можно было преодолеть только стремительностью перемещения. Для этого воинам пришлось отказаться от тяжёлой брони и вернуться к кирасам в виде панциря (две овальные пластины для спины и живота, стянутые кожаными ремнями). Кирасы использовались практически всеми европейскими странами, в том числе и русскими солдатами в войне 1812 года.

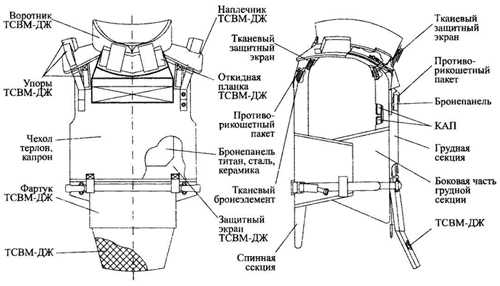

Устройство современного бронежилета
Современные бронежилеты отличаются от старинных прототипов эргономичностью и высокой устойчивостью к тем или иным воздействиям. Однако по своей конструкции они похожи кирасы и бригантины, так как включают в себя секции для защиты спины и груди. Они так же соединяются плечевыми и боковыми ремнями (липучками, молниями, кнопками).
Бронежилет состоит из эргономичных элементов на основе материалов СВМПЭ, титановых, стальных и металлокерамических пластин, антирикошетного слоя и демпфирующих прокладок.
Антирикошетный слой представляет собой прорезиненный слой в 5-10 мм толщиной, который предназначен для защиты тела бойца в случае вырывания пулей или осколком наружного слоя бронежилета (защитной пластины или части вооружения), который может стать причиной ранения.
Материал СВМПЭ, армидные волокна и ткань русар по всем показателям превосходят такие аналоги, как тварон (Европа) и кевлар (США). Отечественные материалы не только лучше, но и опережают иностранные по многим физико-химическим свойствам.
«Материал СВМПЭ – это сверхвысокомолекулярный полиэтилен, отличающийся плавучестью и высокой устойчивостью к баллистическим ударам. Материал по прочности превосходит популярные за рубежом кевлар и тварон на 40%, и в 10 раз крепче стали»
Большая часть из выпускаемых сегодня жилетов конструируются по модульному принципу, что позволяет увеличивать или уменьшать площадь защиты в зависимости от ситуации. Так же они могут различаться внешним видом чехла, который предназначен для распределения бронированных пластин. В ряде случаев он может использоваться, как разгрузочный жилет для ношения гранат, магазинов с патронами и других вещей. Однако ткань для всех видов бронежилетов изготавливается из термостойкой и водонепроницаемой ткани. Так же чехлы различаются кроем в зависимости от типа ношения – скрытное с разрезанными плечами, открытое с нерезаными плечами.
Бронежилеты делятся на классы, которые различаются по уровню защиты. Так, они могут комплектоваться дополнительными амортизирующими вставками (антишок), наплечниками, секциями защиты паха, области шеи и экранами для защиты боковых частей торса. Кроме этого, бронежилеты оснащаются специальной вентилирующей системой с внутренней стороны жилета, которая состоит из пенополиэтиленовых полос.
Классы защиты бронежилетов
Бронежилеты, относящиеся к первому классу, состоят только из тканевых слоёв (от 5 до 10), предназначены для защиты от пистолетов типа ПМ или «Наган». Вес жилета варьируется от 1.5 до 3 кг. Основным недостатком является то, что такая защита легко пронзается острым предметом вроде стилета или шила за счёт раздвижения волокон ткани.
Ко второму классу относятся тканевые жилеты, усиленные металлическими пластинами, которые располагаются в наиболее значимых местах для сохранения жизни. Вес – от 3 до 5 кг. Такая защита выдерживает попадание пуль 9 мм из пистолетов типа ТТ.
Третий класс бронежилетов отличается сниженными характеристиками комфортности за счёт увеличения числа тканевых слоёв до 25 и усиления конструкции бронепластинами по всей площади, а так же демпферирующей прокладкой. Вес – от 9 до 11 кг. Неудобства жилета компенсируются защитой от пистолетов-пулеметов типа «Узи», ППШ и другого лёгкого стрелкового оружия.
Жилеты 1,2 и 3 классов доступны гражданским лицам и предназначены для скрытного ношения под одеждой. Зачастую их используют публичные люди, сотрудники частных и государственных служб безопасности.
Четвёртый и пятый класс жилетов предназначен для использования полицейскими, армейскими частями и спецподразделениями. Отличительной особенностью данного вида жилетов является предусмотренная конструктивно возможность быстро снять с себя жилет в случае оперативной необходимости. Это профессиональные изделия, которые не могут похвастаться комфортностью передвижения. Но, несмотря на достаточно тяжёлый вес бронебойной защиты, жилеты этих классов выдерживают выстрелы из автомата Калашникова, а также разрыв гранаты в непосредственной близости от бойца. Помимо этого, бронежилеты данных классов комплектуются дополнительной защитой паховой области и «воротничком» (защита шеи).
Современный рынок предлагает различные бронежилеты производства США, Германии или Израиля. И хотя они отличаются внешне, производят их практически везде по одному и тому же принципу и из материалов, схожих по своей функциональности и прочности. Но, как уже говорилось, российские изделия значительно превосходят мировые аналоги. При этом надо понимать, что бронежилет не даёт полной защиты. Зачастую, травма, полученная от удара пули о защиту, гораздо серьёзнее ранения.
femina-maskulina.ru
Краткая история появления бронежилетов. Часть первая » Военное обозрение
С древних времен человек пытался защитить себя от стрелы, меча, дротика. Броня много раз приходила и уходила, различные варианты кирас, панцирей, кольчуг и доспехов сменяли одна другую. Огнестрельное оружие сильно подорвало позиции брони. Носить на себе кусок железа стало почти бессмысленно. Однако изобретатели не спешили опустить руки.
Армия Кромвеля использовала многослойные кирасы – пуля, пробив первый слой, нередко не проходила дальше. Японцы изобрели бронежилеты из многослойного шелка. Существуют записи от 1847-го года от американской фирмы Cork Examiner, в которой, судя по всему, велись разработки жилета. Однако до бронежилета как такового было еще далеко.
Начало

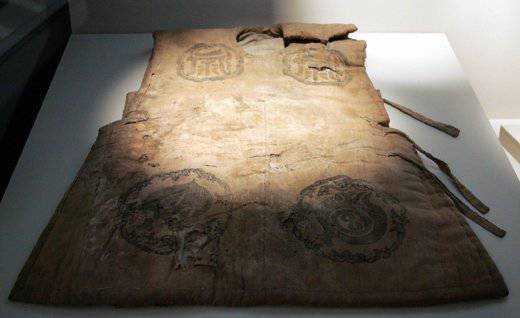

Один из прообразов современного жилета изобрели … корейцы. Myeonje Baegab (면제 배갑,绵制背甲), первый мягкий бронежилет. После вторжения французских сил в 1866 году жители королевства Чосон обнаружили, что западные винтовки превосходят все, что у них есть на данный момент. Правитель государства приказал срочно что-то предпринять.
К 1871 году, к началу военной интервенции США, у корейцев был первый бронежилет. Он состоял из многослойной хлочатобужаной ткани (слоев было от 13 до 30), был крайне неудобен, в нем было жарко воевать. Но, пожалуй, самой большой проблемой было отсутствие огнестойкости – выстрел из пушки заставил пылать сразу нескольких корейских солдат, в которых попали осколки. Один из экземпляров Myeonje Baegab был захвачен американцами и доставлен в Смитсоновский институт, где он до сих пор находится в экспозиции местного музея. Однако все же первыми бронежилеты стали использовать американцы.
Прелюдия
Эта реклама появилась в Harper’s Weekly 15 марта 1862 года.
Солдатский Пуленепробиваемый Жилет неоднократно и тщательно протестирован. Он защищает от пистолетных пуль с 10 шагов, и от винтовочных – с 40 родов (примечание: что не очень хорошо, так как это примерно 200 метров). Многие офицеры заявляют, что носят эти жилеты. Он простой, легкий, и является истинной мерой экономией жизни – он спасет тысячи. Броня также будет удвоит возможности солдат, и каждый человек в армии имеет право на его защиту. Номера 1, 2 и 3 отражают размеры носящего, и № 2 подходит почти всем. Цена за жилет рядового — $ 5. За офицерский — $ 7. Они будут отправлены на любой адрес, оптовой или розничной торговли. Продавец Эллиот, № 231 Broadway, New York. Требуются агенты по продажам
Цена была относительно приемлема – позволить себе такую покупку могло большинство солдат, и хотя он и не был официально принят на вооружение, жилет покупали. Впрочем, действительно широкого распространения The Soldier’s Bullet Proof Vest так и не получил. Офицеры отмечали, что от пуль он не так уж и спасал, однако был полезен как идентификатор: бойцы маркировали жилеты своими именами, и опознать тело становилось значительно легче. Кроме того, неофициально бронежилет стал «жилеткой труса». Полковник армии США так писал жене: «Я собирался носить этот жилет, но постыдился. У нас он считается символом трусости». Такая причина сильно сократила количество приобретающих ноу-хау, и тема с бронежилетами утихла до следующих войн.
Первый
Люди не оставляли попыток защититься от огнестрела. Одним из самых занятных прообразов бронежилета стала броня Неда Келли, австралийского бандита. В 1880-м году Британская корона предлагала за главаря шайки 8000 фунтов – эквивалент 2 миллионов долларов сегодня. Нед и его братия были одеты в самолично выкованную броню. Весила она 44 кг. Пули буквально отскакивали от нее. Один маленький минус – руки и ноги были не защищены. Он то и подвел банду Келли.
Тем временем, в начале 1880-х, в Аризоне, доктор Джордж Эмери Гудфелоу (George Emery Goodfellow), один из пионеров современной судебной медицины, при вскрытии трупа обнаружил, что пуля, попавшая в сложенный шелковый платок, застряла в ткани, и в тело не вошла. Он описал этот случай, и, впоследствии, заметками врача воспользовался человек, которого по праву можно считать изобретателем современного бронежилета — Казимир Зеглен.
Джордж Эмери Гудфелоу
У Казимира была странная для изобретателя пуленепробиваемого жилета профессия. Он не был ни торговцем, ни обычным изобретателем, ни военным. Зеглен был католическим священником. Изобретатель жилета родился в Польше. В 1890 году Казимир, в 21-летнем возрасте, и уехал в Америку. Попал в Чикаго, там возглавил приход, в котором было около 4000 прихожан – преимущественно, поляков. В 1893-м году мэра Чикаго, Картера Харрисона, застрелил классический «разочарованный» убийца — Патрик Юджин Прендергаст (он рассчитывал после очередной победы мэра получить хороший пост и был крайне расстроен отказом. Казимир и раньше задался вопросом — как можно спасти человека от пули? После убийства мэра он возобновил свои юношеские попытки создать тканевую броню.
Казимир Зеглен
Несколько лет священник экспериментировал с различными материалами: металлические стружки, конский волос, мох и многое другое было отринуто, пока , наконец, он не наткнулся на заметки аризонского доктора. Они открыли ему великолепные свойства шелка. Материал был найден. Осталось найти способ соткать нужный жилет. Он посетил фабрики в Германии и Австрии, славившиеся своими прогрессивными технологиями и, наконец, нужный метод был найден.

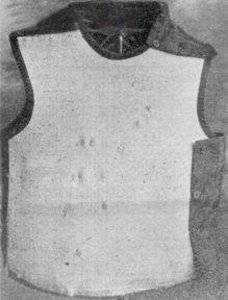

Жилет Зеглена
Многослойный шелк конструкции Зеглена мог растягиваться и гасить энергию пули. В газетах того времени отмечается, что зегленовские пуленепробиваемые жилеты и покрытия успешно противостоит в близи обычным свинцовым пулям, а издалека — стальным, а также пулям дум-дум. . Чтобы развеять все сомнения, Зеглен устроил публичную демонстрацию. В 1901-м году его польский приятель Борзиковский выстрелил в упор из пистолета в своего слугу. Потом и сам Зеглен продемонстрировал публике свое изобретение. По нему стреляли с расстояния восьми шагов, и ни одна пуля его не достала.
Фотография, сделанная на испытания пуленепробиваемого жилете Зеглена в 1901 году
Изделия были довольно дорогими – 800 долларов, пользовались ими, в основном, люди знатные: к примеру, клиентами Казимира Зеглена стали королевские особы Европы.
Ян Чепаник — известный польский изобретатель. Именно он помог священнику открыть фабрику по производству бронежилетов
Впрочем, жилет не спас эрцгерцога Франца-Фердинанда в момент покушения в Сараево. Националист Никола Принцип выстрелил венценосной особе в шею. А ведь стреляй он в грудь, история могла повернуться совсем иначе. Однако все это было чуть позже.
Пока же – 20 век только начался. О защите от пуль задумались и в России.
1 David McCormick, “Knights in Binding Armor,” America’s Civil War 53 (2010): 56-59.
2 ibid.
3 “Discipline in the Civil War Armies,” Civil War Home, accessed February 15, 2012, (http://www.civilwarhome.com/discipline.htm)
4 Lorien Foote, The Gentlemen and the Roughs (New York: NYU Press, 2010), 100.
5 “Stories of Cowardice,” Gettysburg Civil War Institute, accessed February 15, 2012, http://gettysburgcwi.posterous.com/the-court-martial-of-captain-henry-krausneck
6 Joseph R. Ward Jr., An Enlisted Soldier’s View of the Civil War, ed. D. Duane Cummins and Daryl Hohweiler (West Lafayette: Belle Publications, 1981), 195.
7 Ibid, 204.
8 Ned Kelly, Australia’s Iron Icon
9 A Primer on Modern Body Armor
10 ru.knowledgr.com
topwar.ru
Бронежилет — Вікіпедія
Матеріал з Вікіпедії — вільної енциклопедії.
Частини бронежилетаБронежиле́т — елемент захисного одягу, призначений для захисту від уражень вогнепальної та холодної зброї, чи сколкових часток вибухових пристроїв. Отримав назву за схожість зі звичайним жилетом — нагрудний і наспинний елементи, відсутність рукавів. Складається з матеріалів, що руйнують кулю і розсіюють її енергію, наприклад, кевлару і металевих або керамічних пластин. Основу м’яких жилетів складають високомодульні арамідні тканини з багатьох шарів міцних синтетичних волокон.
М’які жилети звичайно використовують працівники правоохоронних органів і приватних служб охорони, а твердо-пластинчасті армовані жилети — переважно солдати в арміях різних держав.
З появою та розвитком ручної вогнепальної зброї захисні обладунки втрачають свою роль. Лицарські обладунки, поступаються місцем легким панцирам, наколінникам та наручам, які захищали лише груди і спину і частини кінцівок. З часом наколінники та наручі зникають, а нагрудники починають виготовлятися з міцної шкіри й тканин. Такі види обладунків не могли захистити від кулі з близької відстані, але залишалися у використанні у зв’язку з широким використанням
uk.wikipedia.org
Бронежилет « Интереcно о науке
Люди использовали броню для защиты своего тела еще тысячи лет назад. Древние племена обматывали свое туловище шкурами животных и корой растений, когда они шли на охоту. Воины Древнего Рима и Средневековой Европы заковывали свои торсы в металлические пластины, перед тем как идти в бой. В 1400-х годах амуниция стала достаточно сложной, чтобы сделать воина практически непобедимым.
Все изменилось с появлением в XVI веке огнестрельного оружия. Оно может стрелять зарядами с огромной скоростью на многие сотни метров и пробивать тонкостенную броню, практически не уменьшая энергию пули. Для того чтобы защититься от этого пришлось применять толстую броню, выполненную из тяжелых керамических пластин. Они были громоздкими и неудобными для постоянного ношения и сильно ограничивали движения солдат. Поэтому они использовались лишь в крайних случаях.
Такое положение вещей продолжалось до 1960-х годов, когда инженеры разработали первый легкий пуленепробиваемый бронежилет. В отличие от жестких бронежилетов, легкий сделан из мягкого податливого материала, что значительно облегчает его ношение. Конечно, он не обладал аналогичными защитными свойствами, как и его предшественник, но все же он существенно снижал риск поражения особенно на дальнем расстоянии.
Мягкий бронежилет – это достаточно загадочный предмет. Как мягкая ткань может остановить пулю? На самом деле основная идея бронежилета достаточно проста. По сути, пуленепробиваемый материал – это всего лишь очень прочная сеть.
Чтобы понять принцип действия бронежилета, представьте себе футбольные ворота. Сетка ворот состоит из длинных тросов переплетенных таким образом, чтобы образовать квадратные ячейки. Когда мяч, обладающий энергией удара, попадает в сетку, то энергия последовательно распространяется от одной ячейки к другой. Чем дальше передается энергия от места удара, тем на большее число узлов она распределена. Поэтому весь импульс сосредоточен не в одной точке, а распределен на значительной площади сетки, что значительно снижает нагрузку на каждый отдельный узел.
Если посмотреть на кусочек пуленепробиваемого материала под микроскопом, то можно увидеть аналогичную структуру, как и у футбольной сетки. Длинные нити волокна переплетены в форме плотной сетки. Естественно, что пуля движется гораздо быстрее, чем футбольный мяч. Поэтому материал бронежилета должен быть гораздо прочнее. Наиболее известный пуленепробиваемый материал – это кевлар. Он легок, как и обычная ткань, но в 5 раз прочнее, чем кусок стали аналогичной площади. Наложенный и переплетенный в несколько слоев он может поглотить большое количество энергии.
Для того, чтобы понять устройство бронежилета вернемся опять к примеру с футбольным мячом. Когда мяч попадает в сетку ворот, она под силой удара может сильно растягиваться под воздействием удара. Аналогичная деформация бронежилета может привести к тупой травме человека, на котором он надет. Поэтому в задачи бронежилета входит распределение энергии удара по всей площади бронежилета на всей его площади. Для этого кевлар переплетается очень плотно, чтобы предать некоторую жесткость и, соответственно, свойства щита всей защите.
Обычно применяется не один, а сразу несколько слоев кевлара. Благодаря этому сетка становится еще более плотной. Каждый последующий слой тормозит пулю или осколок все больше и больше и проникающий материал «вязнет» в защите. Слои кевлара пропитываются специальной смолой и помещаются между двумя удерживающими материалами: полиэтиленовой пленкой и основой бронежилета, служащий для дополнительной жесткости.
Не смотря на большое количество слоев, кевларовый бронежилет не всегда может защитить от выстрела с близкого расстояния, особенно из автоматического оружия. Для придания ему лучших защитных свойств, бронежилеты, как правило, снабжаются специальными фронтальными карманами. Вставив в него металлическую или керамическую пластины можно в несколько раз ухудшить его проникающую способность и еще больше обезопасить человека.
Кроме бронежилета в войсках и полиции также применяются бронированные шлемы, штаны и обувь. Все они выполняются аналогичным образом. Главное отличие бронированного шлема заключается в том, что в качестве основы используется более плотный материал, делающий каску еще более жесткой, так как черепная коробка еще более ответственная часть организма и не позволяет даже среднего удара. Каска также распределяет энергию по всей площади, рассеивая удар из одной точки.
