·                                 Александр Младенов о вертолете Ка-52 «Аллигатор»·

Известный зарубежный авиационный обозреватель Александр Младенов посвятил большую статью ударному вертолету Ка-52.
В декабре 2010 г. руководство российской армейской авиации сообщило о долгожданном принятии на вооружение боевого вертолета Ка-52 «Аллигатор», а первые поставки в строевую часть состоялись в мае 2011 г.

В августе 2003 г. тогдашний главком ВВС В. Михайлов публично подтвердил готовность ВВС изыскать средства на разработку боевого вертолета нового поколения.

                                                                   Владимир Сергеевич Михайлов

Не один, а два боевых вертолета должны были поступить на замену сильно загруженных и изношенных вертолетов Ми-24.

Информированные обозреватели сначала решили, что это заявление является очередной пиар-акцией российских военных или в лучшем случае искренним выражением тайной мечты генерала. Но сегодня, спустя девять лет после этого события, мечта сбылась и армейская авиация, входящая в состав ВВС России, получает три типа боевых вертолета: Ка-52, Ми-28Н и Ми-35М.

Двухместный вертолет соосной схемы Ка-52 (код НАТО: «Hokum-B») является наиболее совершенным из всей троицы. Изначально планировалась закупить для российских ВВС ограниченное число этих вертолетов, которые должны были поддерживать силы специальных операций, но в итоге численность Ка-52 в армейской авиации превысит таковую Ми-28Н.

                  Ми-28Н “ Ночной охотник “  ( про Ми-28 смотрите на сайте :Шпоры по ОВС - Боевая техника - Ми-28 )

Ка-52 может применять тяжелые системы управляемого и неуправляемого оружия, оснащен современным (по крайней мере, по нынешним российским стандартам военной электроники)

круглосуточным обзорным комплексом и системой обмена данными. Этот двухместный вертолет позиционируется как особенно эффективный в нерегулярных боевых действиях

(противопартизанской войне — и намного более приспособленный для этого, чем его предшественник, одноместный Ка-50, а также устаревший Ми-24), а также весьма эффективный для борьбы с танками и непосредственной поддержки войск.

Начальная партия из 12 Ка-52 для армейской авиации была заказана в 2009 г., и в декабре 2010 г. первые четыре вертолета были приняты заказчиком и переданы в 344-й Центр боевого применения и боевой подготовки в Торжке.

Эти вертолеты использовались для подготовки инструкторов, которые будут обучать летчиков строевых частей. Другой задачей Центра является разработка новых тактических приемов для «Аллигатора». Оставшиеся восемь вертолетов из этой партии были переданы в 2011 г. в первую строевую эскадрилью, перевооружившуюся на новый тип и приписанную к 575-ой авиабазе в Черниговке на Дальнем Востоке. К октябрю 2011 г. эскадрилья насчитывала 12 вертолетов. В производстве находятся новые вертолеты из партии в 36 вертолетов, четыре из них были произведены в 2011 г. Последние вертолеты из этой партии планируется передать заказчику к концу 2013 г.

Сообщалось, что в конце 2011 г. закончились государственные совместные испытания Ка-52 и что вертолет имеет полностью доведенную авионику, которая включает в себя миллиметровую РЛС «Арбалет-52», круглосуточную гиростабилизированную оптико-электронную систему ГОЭС-451 и полностью работоспособный бортовой комплекс обороны «Витебск».

Хотя ни одна из этих современных систем не была установлена на вертолеты первой партии, переданные в конце 2010 — начале 2011 г., есть планы по их установке на эти вертолеты.

                                                    Предшественник Ка-52

                                                                      КА-50 “ Чёрная акула “

Вертолет Ка-50 (код НАТО «Hokum») совершил первый полет в 1982 г., а в начале 1990-х гг. он был выбран в качестве нового ударного вертолета для российских ВВС, который был призван дополнить, а потом и заменить Ми-24. Ка-50 был принят на вооружение в 1995 г., в том же году первый вертолет поступил на вооружение ЦБПиПЛС в Торжке. Вскоре финансирование закончилось, в результате в 1990-е гг., вероятно, было произведено только четыре Ка-50.

Еще четыре вертолета были поставлены в 2008 и 2009 гг. Два Ка-50 применялись в Чечне в период с декабря 2000 по март 2001 г. Основная причина, по которой вертолеты были направлены туда, заключалась в том, что КБ Камова и ВВС хотели оценить соосную схему нового боевого вертолета в реальных боевых условиях. Вертолеты совершили в Чечне 14 боевых вылетов, в ходе которых совершили более ста заходов на цель, израсходовав 929 80-мм НУРС и 16 30-мм снарядов, а также три ПТУР «Вихрь-1». Все выпущенные боеприпасы поразили свои цели.

                                                                                         Развитие

Разработка двухместной версии базового одноместного Ка-50 началась в 1994 г. под руководством генерального конструктора КБ Камова С.В. Михеева.

                                                                    Сергей Викторович Михеев

Он известен как отец Ка-50 и является самым долго работающим главным конструктором в современной российской авиационной индустрии, возглавляя КБ Камова на протяжении более 40 лет.

Прототип Ка-52 с серийным номером «061» совершил первый полет 25 июня 1997 г. под управлением шеф-пилота КБ Камова А. Смирнова. Вертолет интенсивно использовался для проведения различных испытаний, а также участвовал в рекламных акциях. Поэтому состав датчиков и БРЭО мог меняться несколько раз в году. В 2003 г. он завершил государственные летные испытания по подтверждению заявленных летных характеристик. В 2006 г. министерство обороны России выделило средства на развитие различных систем вертолета, а также создание производственной линии на ААК «Прогресс» в г. Арсеньеве.

                                                                     сборочный цех “ Прогресса “

Второй прототип Ка-52 («062»), построенный на «Прогрессе», впервые поднялся в воздух в июне 2008 г., а третий прототип («063»), который стал первым предсерийным вертолетом, совершил первый полет в октябре того же года. За ним последовало еще три экземпляра (№№ «051-053»), и все вертолеты приняли участие в заключительном этапе государственных совместных испытаний вертолета, которые проводились российскими ВВС при участии КБ Камова и успешно завершились 20 ноября 2011 г. Это дало возможность приступить к полномасштабному выпуску вертолета, оснащенного РЛС, системой обмена данными и двумя типами ПТУР.

Соосная схема винтов, на которой специализируется КБ Камова, позволяет вертолету иметь меньшие размеры и вес по сравнению с вертолетами обычной схемы. При сравнении вертолетов с соосной и обычной схемой идентичной массы и одинаковой мощности двигателей, можно увидеть, что размеры вертолета соосной схемы на 35—40% меньше. Отсутствие рулевого винта означает отсутствие приводов хвостового руля и соответствующей трансмиссии, которые тянутся за пределы ометания несущего винта. Это является важным фактором для безопасности полета и боевой живучести.

Э.А. Петросян, заместитель главного конструктора КБ Камова, объяснял: «При сравнении уровня безопасности вертолетов соосной и классической схем следует учитывать многочисленные факторы, такие как надежность, прочность, сопротивление усталостным явлениям и боевая живучесть. Следует отметить важность «человеческого фактора» в обеспечении безопасности полета. В этом отношении соосная схема Ка-52 имеет преимущества благодаря простоте управления, лучшей маневренности, а также более высоким аэродинамическим характеристикам по сравнению с вертолетами классической схемы. Более того, потеря киля или руля направления, например, из-за жесткой посадки в режиме авторотации, не сильно повлияет на безопасность полетов».

При проектировании Ка-52 изначальная задача заключалась в достижении максимальной унификации с Ка-50. В итоге ее уровень достиг 85%, а первые партии серийных Ка-52 были построены с использованием задела Ка-50 по фюзеляжам и комплектующим.

                                Защита экипажа и размещение пилотов «бок о бок»

Ка-52 является единственным боевым вертолетом в мире, в котором применено размещение членов экипажа «бок о бок». Это сделано в результате обобщения практики летчиков-испытателей торжковского ЦБПиПЛС, имеющих огромный налет и опыт боевого применения Ми-8 («бок о бок») и Ми-24 («тандемное расположение»). Признанный шеф-пилот КБ Камова и бывший военный летчик-испытатель А.С. Папай, имеющий налет более 7700 часов, поддерживает мнение своих предшественников: «Могу подтвердить, что когда летчики располагаются бок о бок, взаимодействие происходит быстрее, удобнее и проще по сравнению с тандемной схемой.



                                                                       Александр Сергеевич Папай

В большинстве случаев они понимают друг друга вообще без слов, используя только жесты — это так называемое «чувство локтя»«. Его мнение также разделяют и имеющие боевой опыт ветераны Федеральной Службы Безопасности, в ходе контртеррористической операции в Чечне выполнявшие в условиях сложного рельефа чрезвычайно успешные ночные вылеты на модифицированном вертолете Ми-8МН, вооруженном ракетами и способном применяться круглосуточно. Они оценили расположение пилотов «бок о бок» благодаря лучшему контролю за обстановкой и намного более эффективному обмену информацией в ходе напряженных вылетов при поиске и уничтожении управляемым вооружением хорошо замаскированных целей.

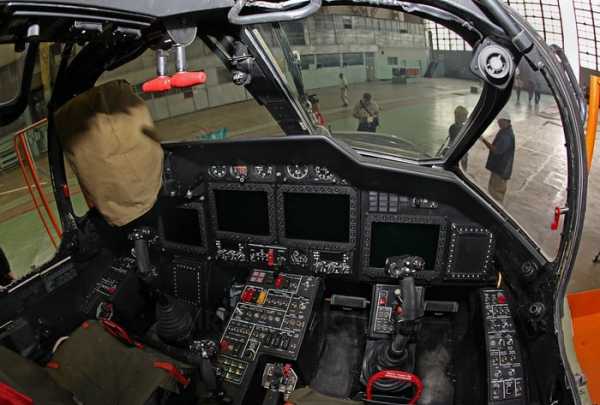

Кабина пилотов Ка-52 отличается от Ка-50. Изогнутое боковое остекленение пилотской кабины Ка-52 выдерживает попадания пуль калибра 12,7-мм, дополнительная защита обеспечивается за счет накладных боковых броневых плит. Дополнительная защита обеспечивается размещением пилотов бок о бок, тем самым они закрывают друг друга от осколков снарядов и ракет, летящих сбоку.

Этот звучащий жестоко принцип является детищем генерального конструктора С. Михеева. Такой подход повышает вероятность того, что хотя бы один член экипажа выживет при подрыве вражеского боеприпаса сбоку вертолета. При традиционном расположении пилотов риск для них значительно выше.

По словам Михеева, носовая часть вертолета защищена от снарядов калибра до 20 мм, и он утверждает, что масса брони в наборе Ка-52 меньше, чем на имеющем такую же защиту вертолете тандемной схемы. Дополнительная защита прикрывает наиболее уязвимые части вертолета: к примеру, лопасти винта выдерживают попадания 20-мм снарядов. Другие меры безопасности включают в себя испытанные катапультируемые кресла пилотов К-37-800 (также установленные на одноместном Ка-50), которые обеспечивают одновременное покидание вертолета обоими летчиками. При вынужденной посадке шансы экипажа на выживание повышаются за счет комбинации из жесткого энергопоглощающего шасси и ударопрочных кресел.



                                                                катапультируемое кресло К-37-800

                                                         Улучшенный прицельный комплекс

На Ка-52 установлен интегрированный бортовой комплекс электронного оборудования с открытой архитектурой «Аргумент-52» (также известный как БРЭО-52), который базируется на интерфейсе ГОСТ Р 52070-2004 (эквивалент стандарта Mil-Std-1553B). В распоряжении пилотов находятся пять цветных ЖК-дисплеев на приборной доске плюс один монитор меньших размеров между ног на месте левого летчика. Также имеется индикатор на фоне лобового стекла ИЛС-31 для левого пилота, который используется для пилотирования вертолета и наведения оружия по курсу. Система нашлемного целеуказания для наведения бортового оружия находится на стадии разработки, но до сегодняшнего момента российская электронная промышленность так и не смогла создать подобные системы, сопоставимые с западными аналогами.

Гиростабилизированная оптико-электронная система ГОЭС-451 производства УОМЗ установлена в носовой части вертолета и оснащена ТВ-камерой (с широким и узким полем зрения), тепловизором, лазерным дальномером-целеуказателем, датчиком лазерного облучения и системой наведения ПТУР. В окончательном варианте на Ка-52 слева от ГОЭС-451 установлен меньший по размеру «шарик» системы ТОЭС-520, которая имеет ТВ-камеру и тепловизор, применяемые для ночных полетов. Освещение кабины позволяет применять очки ночного видения, пилоты Ка-52 обеспечиваются очками ночного видения 3 поколения ГЭО-ОНВ-1-01К, разработанными компанией «Геофизика-НВ».

РЛС «Арбалет-52» Х-диапазона (длина волны — 8 мм) разработана компанией «Фазотрон-НИИР» и применяется для полетов ночью и в плохих метеоусловиях, обеспечивает обнаружение препятствий и позволяет осуществлять полет на сверхмалых высотках и в режиме картографирования местности и выявления целей. РЛС обладает возможностью индикации движущихся целей и может применяться на минимальных высотах от 10 до 50 метров.

По словам Михеева, «интеграция РЛС прошла на удивление гладко благодаря значительному опыту работы с РЛС, который наша компания накопила в ходе разработки морских вертолетов Ка-25 и Ка-27. Мы отказались от идеи размещения РЛС в надвтулочном обтекателе, так как установка РЛС в носовой части дает определенный выигрыш в массе вертолета. Например, нет ограничений по размеру антенной решетки и массогабаритных характеристик приборного оборудования РЛС. Кроме того, здесь намного меньше ощущаются вибрации».

Летные испытания РЛС «Арбалет-52» на первом прототипе Ка-52 в 2004 г. подтвердили проектные характеристики. Хотя у РЛС нет возможности автоматического распознавания цели, этот режим может быть добавлен в будущем. По словам летчиков, режим индикации движущихся целей также функционировал хорошо.

                                                     Управляемое вооружение

По словам Михеева, по сравнению с Ка-50 на Ка-52 может применяться намного более обширный арсенал. Для этого на вертолете имеется четыре основных точки подвески, а когда надо подвесить сдвоенные пусковые установки «Стрелец» с ракетами «воздух-воздух» Игла-В, они монтируются на дополнительной паре точек подвески рядом с законцовками крыла.

Системы «воздух-земля» включают доступную и проверенную ПТУР «9М120-1 Атака» и «Вихрь-1». «Атака» применяется из пакета, состоящего из шести контейнеров. Изначально система наведения была радиокомандной, но затем ее заменили на лазерную, для которой используется ГОЭС-451. Ка-52 в основном будет применять модификацию 9М120Ф, оснащенную фугасной / термобарической БЧ для поражения живой силы на открытом пространстве и в укрытиях, имеющей дальность стрельбы 6 км.

                                                                                         ПТУР “ Атака “



Разработчик
Изготовитель

КБ Машиностроения
ГП "Ижевский машиностроительный завод", Ковровский механический завод





Боевая часть :

- тип для 9М120 (9М120М)
- тип для 9М120Ф
- тип для 9М220О
- вес, кг
Вертолет-носитель

тандемная кумулятивная
фугасно-кумулятивная
осколочная

Ми-24ВМ, Ми-28А/Н, Ка-29, Ми-35М





Дальность стрельбы, м :

- ракетой 9М120
- ракетой 9М220
- ракетой 9М220О
- ракетой 9М120М

400-6000
400-6000
400-7000
800-8000





Скорость полета, м/c :

- максимальная
- средняя
Время полета на максимальную дальность, с

500
350-400
14,5





Ракета :

- число ступеней
- длина ракеты 9М120 в полете, мм
- длина ракеты 9М120 в ТПК, мм
- максимальный диаметр корпуса, мм
- размах крыла, мм
- стартовый вес, кг
- вес ракеты в ТПК, кг
- высота применения, м
- температура применения, ╕С


2100
1830
130
300
49,5
79
0-4000
от -50 до 50





Бронепробиваемость, мм :

- ракета 9М114
- ракета 9М120
- ракета 9М120М

до 800
более 800 за динамической защитой
950





Пусковая установка :

- тип
- держатель
- число ракет

вертолетная АПУ8/4У
балочный ДБ-3У
8

ПТУР 9А4172 «Вихрь-1» имеет дальность стрельбы до 10 км, и является основным оружием для поражения бронированных целей. Ракета применяется с подвесной установки АПУ-6 на шесть ракет (вертолет может нести до двух АПУ-6), она оснащается тандемной БЧ, способной пробить до метра брони за системой активной защиты. ПТУР оснащается ударным и неконтактным взрывателями, в зависимости от типа цели пилот может выбрать тип взрывателя. При использовании неконтактного взрывателя «Вихрь» может использоваться в качестве эффективного оружия в классе «воздух-воздух», способный поражать цели, движущиеся со скоростью до 800 км/ч.





9А4172 "Вихрь"

9А4172К "Вихрь-1"

Длина ТПК

2200 мм



Длина ракеты

2060 мм



Диаметр ТПК

240 мм



Диаметр корпуса ракеты

125 мм



Масса ракеты в ТПК

60 кг



Масса ракеты

40 кг



Масса БЧ

12 кг

12 кг

Скорость полета

>1 М

>1 М

Дальность действия минимальная

500 м



Дальность действия эффективная

500-5000 м



Дальность действия максимальная

8000-10000 м

8000-10000 м

Вероятность поражения на дальности 500-5000 м

90%



Другой системой ПТУР, которая может быть установлена на Ка-52, является двухступенчатая ракета большой дальности «Гермес-А», испытательный запуск которой с Ка-52 впервые имел место в 2003 г.

Тактико-технические характеристики “ Гермес-А “

Дальность стрельбы, км

15-40-100

Максимальная скорость полета, м/с

1300

Средняя скорость полета на дальность 40км,м/с

500

Стартовый вес ракеты ,кг

90

Вес ракеты в ТПК,кг

107

Вес БЧ, кг

28

Вес ВВ, кг

18

Бронепробиваемость за динамической защитой, мм

1000

Диаметр корпуса ракеты, мм

130

Диаметр стартового ускорителя, мм

170 (210 для варианта с дальностью 100км)

Длина ТПК , мм

3500

Размах крыла , мм

240



Это очень крупная система — транспортно-упаковочный контейнер имеет длину 3,5 метра и весит 107 кг. Система может применяться по принципу «выстрелил, наблюдал, откорректировал» и «выстрелил-забыл». Он оснащена тандемной фугасной БЧ. Кроме бронецелей, ПТУР может применяться для поражения укрепленных укрытий, кораблей и самолетов. На Ка-52 может быть подвешено до четырех ракет «воздух-воздух» 9М39 «Игла-В», оснащенных ИК ГСН и применяемых в пусковых установках на две ракеты.



ТТХ

"Игла-В"

Длина, мм

1550

Масса ракеты, кг

10,8

Масса БЧ, кг

2

Дальность пуска макс., км

5

Скорость, м/сек

600

Тип БЧ

ОФ

Модель ГСН

9Э410





Модификации

Модель

Характеристики

9М39 «Игла»

Переносной зенитный ракетный комплекс.

«Игла-В»

Вертолетная ракета класса "воздух-воздух".



                              Неуправляемое, но потрясающе точное оружие

Неуправляемое оружие в арсенале Ка-52 представлено 80-мм и 122-мм НУРС, которые запускаются из 20 и 5 ракетных блоков. По словам Папая, 80-мм НУРС С-8 показали себя очень точным оружием при использовании с Ка-50/52 благодаря сочетанию устойчивой платформы и высокоточному прицельному комплексу. По его словам, «при запуске с Ка-52 недорогой НУРС С-8 уже не может считаться оружием, которое применяется по площадям, теперь это уже высокоточное оружие». Обычно НУРС С-8 применяется с дистанции в 1,5 км.



ТТХ

С-8КОМ

С-8БМ

С-8ДМ

С-8ОМ

С-8ПМ

Диаметр, мм

80

80

80

80

80

Длина, мм

1570

1540

1700

1632

1632

Стартовая масса, кг

11,3

15,2

11,6

12,1

12,3

Масса БЧ, кг

3,6

7,41

3,8

4,1

4,5

Тип БЧ

КУО

БП

ОД

ОС

Ф

Скорость ракеты, м/с

610

450

590

545

565

Дальность пуска, км

1,3-4

1,2-2,2

1,3-4

4-4,5

2-3

Вертолет также может применять бомбы массой 250 кг и 500 кг, контейнеру КМГУ-2, и подвесной пушечный контейнер УПК-23-250. Кроме того на вертолете установлена 30-мм пушка 2А42 на пушечной установке НППУ-80 с ограниченной подвижностью (боекомплект 460 снарядов). Комплекс оснащен гидравлическим приводом, который позволяет отклонять пушку на 3,5° вверх и 37° вниз. Горизонтальная наводка осуществляется за счет разворота всего вертолета, но скорость его разворота сопоставима со скоростью поворота пушечной установки вертолета Ми-28Н. НППУ-80 считается весьма точным оружием как в подвижном, так и зафиксированном режимах. По словам Попая, «мы в ходе обычных тренировок достигаем точности на уровне 1.2-1.4 углового мил, то есть на дальности 1000 метров снаряды попадают в цель размером 1,5м Х 1,5 м».

Пушка 2А42 была выбрана благодаря своей надежности, в особенности в условиях запыленности и грязи, а также благодаря возможности использовать боеприпасы сухопутных войск. Ее скорострельность составляет 900 выстрелов в минуту в скорострельным режиме и 200-300 выстрелов в медленном, также имеется режим стрельбы одиночными снарядами. Благодаря высокой скорости снаряда (980 м/с) и его относительно большой массе, что приводит к большому кинетическому эффекту, 2А42 является одной из самых мощных в мире пушек , установленных на вертолетах, если не самой мощной. На дальности 1500 метров бронебойный снаряд имеет бронепробиваемость в 15 мм при угле встрече в 60°. Максимальная эффективная дальность стрельбы составляет 4000 метров.



Носители
Калибр, мм
Боекомплект, патронов(Ка-50)
Темп стрельбы, выстр./мин.
Вес установки, кг (Ка-50)
Боепитание(Ка-50)
Масса снаряда, кг
Начальная скорость снаряда, м/с
Прицельная дальность стрельбы, м

Ка-50, Ка-52, Ми-28, Ми-28Н, Ка-29
30
500
одиночный 200-300/800
115
Бр и ОФ (селективное)
0,39
980
4000



                                 Будущее “Аллигатора “ выглядит многообещающим

В 2011 г. Министерство обороны решило закупить дополнительное число Ка-52, подписав контракт на 140 вертолетов, последние из которых должны быть поставлены в 2020 г. Максимальная производственная мощность «Прогресса» составляет 24 вертолета в год (в 2011 г. было выпущено 12 вертолетов, в 2012 и 2013 гг. выпуск должен возрасти до 15 единиц). По состоянию на сентябрь 2011 г. «Прогресс» выпустил 17 Ка-52 (включая два прототипа и три предсерийных вертолета), и еще 12, как представляется, находились на различных этапах сборки.

                                                                                             Ка-52

Ка-52 также рассматривается в качестве нового ударного вертолета для использования с УДК « Владивосток ».



Первый прототип Ка-52 проходил испытания на палубе французского УДК Mistral в ходе его визита в Санкт-Петербург в декабре 2009 г. Морской вариант вертолета Ка-52К будет оснащен складывающимися лопастями и крыльями, усиленным шасси, системой жизнеобеспечения экипажа в море и антикоррозийной обработкой фюзеляжа и оборудования. На нем в носовой части также будет установлена новая РЛС сантиметрового диапазона обзора и целеуказания ПКР Х-35. В августе 2011 г. корпорацией «Фазоторон-НИИР» было объявлено о разработке новой РЛС с ФАР для Ка-52К на базе РЛС «Жук-АЭ». К испытаниям первого прототипа планируется приступить в 2012 г.

Авиационное крыло каждого из четырех УДК «Мистраль» будет состоять из восьми боевых и восьми десантно-штурмовых вертолетов. ВМФ России будет нуждаться в минимум 40 новых боевых вертолетах, и, по словам Михеева, первые серийные Ка-52К планируется поставить в войска в конце 2014 — начале 2015 гг., что должно совпасть в датой передачи первого УДК «Мистраль».

                                                                                   Ка-52К

Он также считает, что Ка-52 имеет хорошие экспортные перспективы, добавляя, что на нем может быть установлено новое оборудование и авионика западного образца. Начало эксплуатации Ка-52 в армейской авиации России значительно улучшит шансы на подписание экспортных контрактов, а российские СМИ сообщали о имеющемся интересе к вертолету со стороны многих стран.

                                         пилотажная группа “ Беркуты “ над Красной площадью



Автор Александр Младенов



lemur59.ru

Как производят боевые вертолеты Ка-52 "Аллигатор"

«Арсеньевская авиационная компания «Прогресс» имени Сазыкина» — одно из крупнейших предприятий аэрокосмической промышленности России. Визитной карточкой завода являются выпускаемые по заказам Минобороны боевые вертолеты Ка-52 «Аллигатор» разработки ОКБ Камова.
ОАО «Арсеньевская Авиационная Компания «ПРОГРЕСС» им. Н.И. Сазыкина» — авиастроительная компания, расположенная в городе Арсеньев, одно из крупнейших предприятий аэрокосмической промышленности РФ. Входит в холдинг ОАО «Вертолёты России».

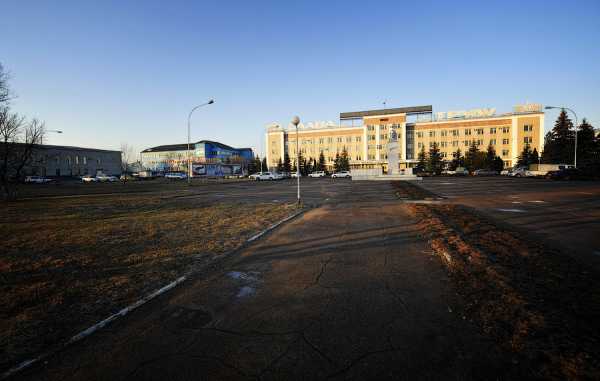

1.

Авиатехника, произведенная заводом, неоднократно демонстрировалась на международных авиасалонах и выставках вооружений. ААК «Прогресс» на протяжении десятилетий тесно сотрудничал со всемирно известными конструкторскими бюро – А.С. Яковлева, О.К. Антонова, М.Л. Миля, Н.И. Камова, МКБ «Радуга».

2.

Завод начинает свою работу в 8 утра, уже в 8.30 тут негде припарковаться, ведь на заводе трудится более 6000 человек.

3.

Производственная площадь завода – 290 000 кв.м.

4.

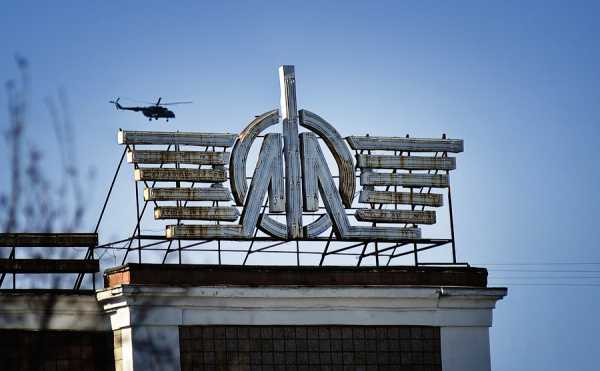

Жители Арсеньева уже привыкли к частым полетам вертолетов над городом и даже не обращают на них внимание. Так что вычислить приезжего очень легко.

5.

Всего на заводе расположено 30 цехов основного и вспомогательного производства. Я начинаю с литейного производства.

6.

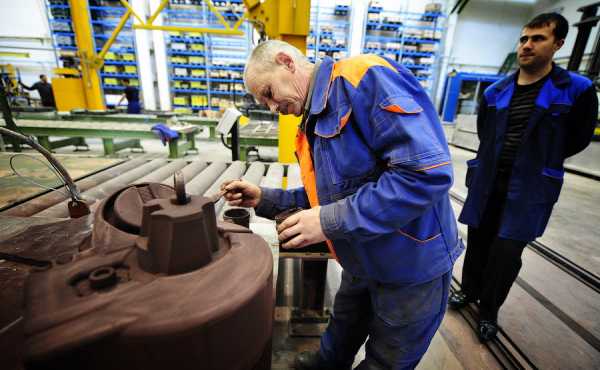

В этом цехе установлена не имеющая аналогов в России итальянская комплексная механизированная линия для изготовления форм и заливок алюминиевого, магниевого и чугунно-стального литья.

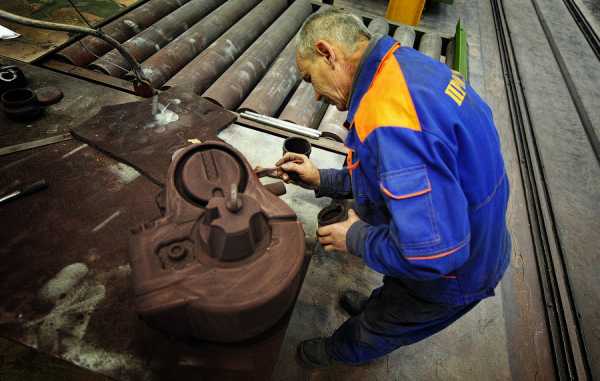

7.

Передовая технология обеспечивает увеличение размерной точности отливок, их физических характеристик, а также позволяет изготавливать формы для магния, алюминия, стали и чугуна на одном оборудовании.

8.

До последнего времени литейные производства «Прогресса» — титановое, чугунно-стальное, алюминиевое и магниевое, были расположены в разных корпусах. Все это оборудование использовалось более 30 лет, имеет значительный износ, часть комплекса находилась в ремонте или же вообще не работала. Поэтому формы для плавки металлов приходилось изготавливать вручную путем трамбовки земляной смеси. А это очень трудоемкий процесс. Сейчас, с введением в эксплуатацию нового комплекса, формы для отливок изготавливаются не из глины, песка и земли, а из специальных холоднотвердеющих смесей. Что позволяет увеличить размерную точность отливок, а также их плотность и упругость. Данная технология позволяет изготавливать формы для магния, алюминия, стали и чугуна на одном оборудовании.

9.

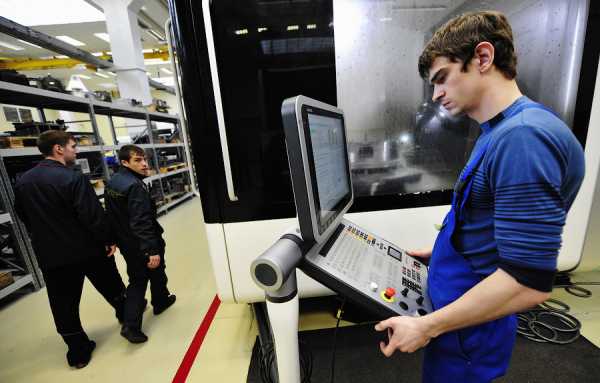

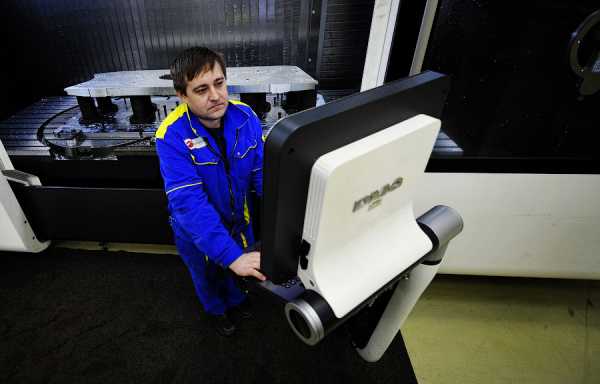

Далее идем в механический цех программной обработки деталей площадью 1933 кв. м.

10.

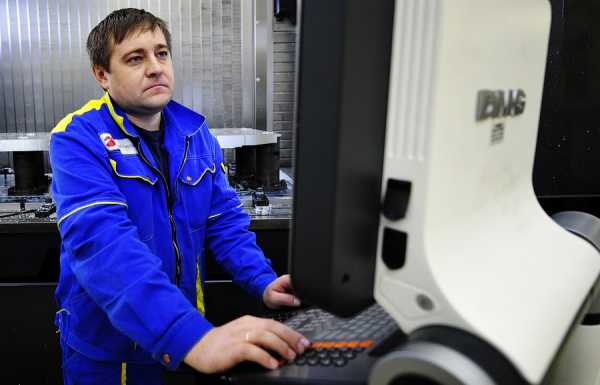

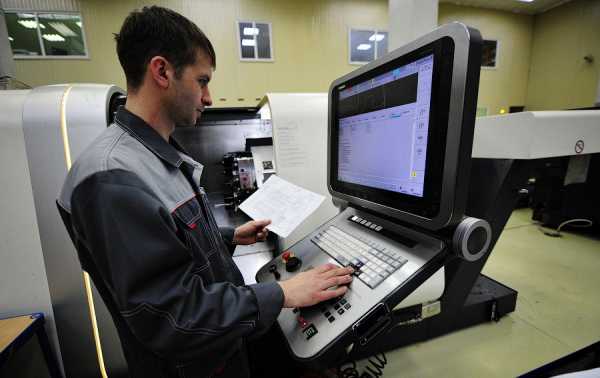

Очень точные механические станки с программным управлением, предназначены для обработки крупногабаритных деталей и узлов и выполняют все операции — расточные, токарные, фрезерные.

11.

Цех программной обработки деталей ОАО «ААК «Прогресс» укомплектован станками CTX 300 Alpha-D производства немецкой фирмы DMG. Эта фирма уже поставляла на предприятие токарно-фрезерные центры, которые в настоящее время успешно работают, осваивается широкая номенклатура деталей.

12.

На этих станках обрабатываются все виды материалов, которые применяются сейчас на предприятии.

13.

На заводе была создана группа, которая разрабатывает управляющие программы на новое оборудование. В нее вошли молодые перспективные и ответственные специалисты. На предприятии приобретена программа для виртуальной проверки управляющих программ «Vericut».

14.

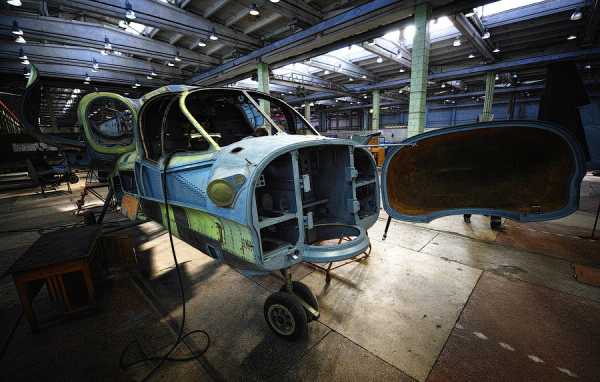

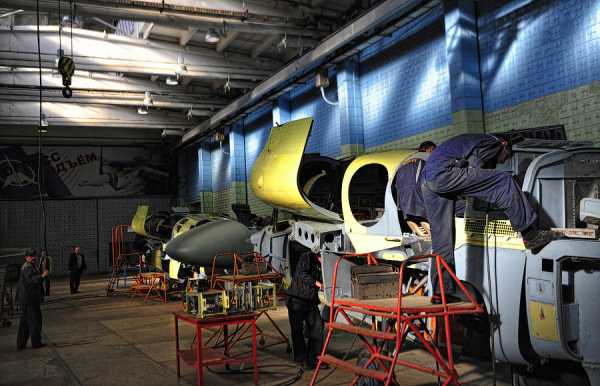

Святая святых «Прогресса» – агрегатно-сборочный цех:

15.

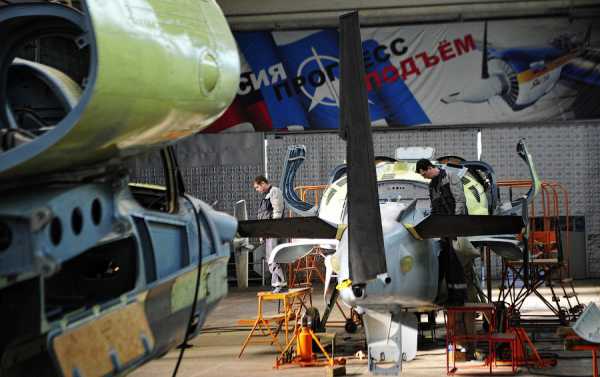

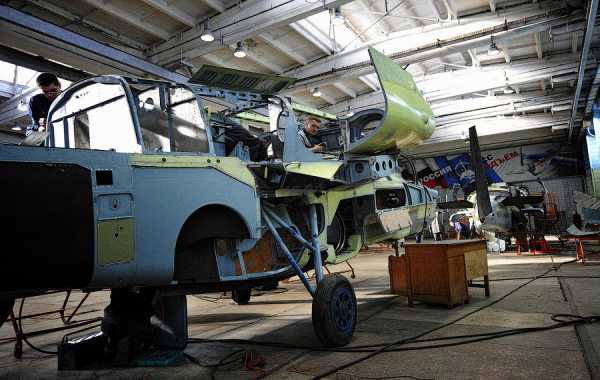

Тут из тысяч деталей ваяется облик вертолета

16.

29 октября 2008 г. в городе Арсеньев Приморского края на заводе «Прогресс» началось серийное производство боевых вертолетов Ка-52 «Аллигатор»

17.

Согласно данным из открытых источников, до 2015 года ВВС должны получить 12 машин.

18.

Разработка модернизированного двухместного боевого вертолета Ка-52 на базе одноместного Ка-50 «Черная акула» началась еще в 1994 году. 25 июня 1997 года состоялся первый полет новой машины. Но из-за финансовых трудностей ее не смогли запустить в серийное производство. Решение о начале работ было принято только после создания вертолетостроительной интегрированной группы ОАО «ОПК «Оборонпром», объединившей практически все компании, занятые в разработке и производстве российской вертолетной техники.

19.

Ка-52 может вести боевые действия днем и ночью, как в простых, так и в сложных погодных условиях, применяя все средства поражения. Командирская и разведывательная машина армейской авиации позволяет повысить эффективность групповых действий войск. Кроме того, Ка-52 может использоваться в качестве учебного вертолета для подготовки и тренировки пилотов.

20.

В процессе производства первоначальные летные характеристики Ка-52 планируют повысить за счет установки более мощных двигателей совместной разработки санкт-петербургского завода им. В.Я.Климова и ОАО «Мотор-Сич». Эти двигатели развивают мощность до 2500 лошадиных сил на взлетном и 2700 лошадиных сил на кратковременном чрезвычайном режимах.

21.

Сейчас «Прогресс» готовит к производству корабельный вариант Ка-52, Ми-34С1 – легкий вертолет, Ка-62 – средний многоцелевой вертолет.

22.

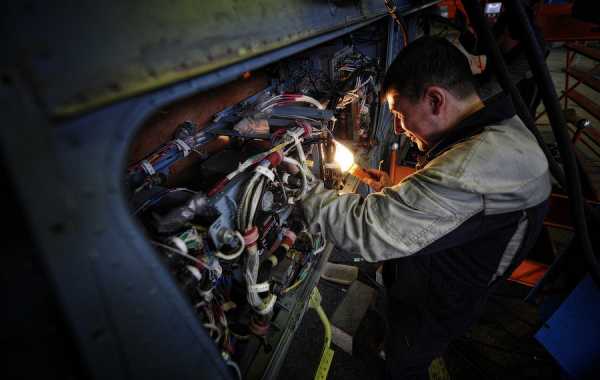

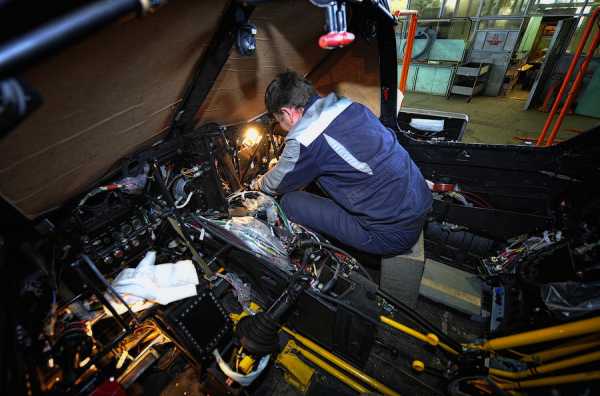

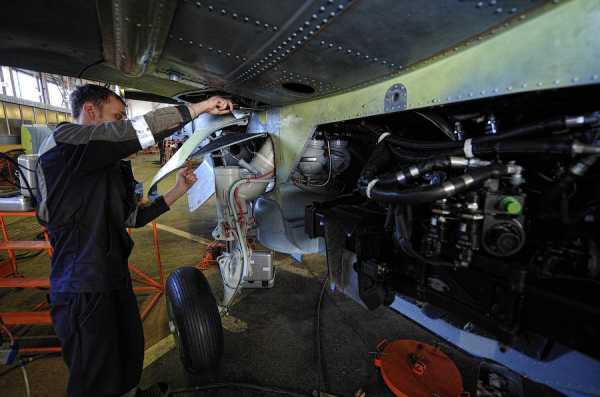

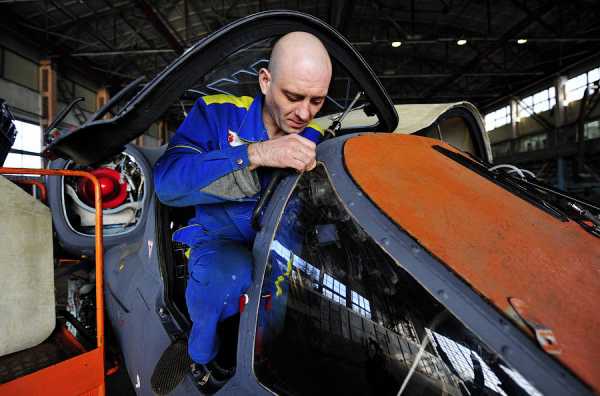

Цех окончательной сборки. Тут можно увидеть Ка-52 в почти готовом виде.

23.

Процесс постройки вертолета от изготовления первых деталей до начала проведения летных испытаний занимает порядка 9 месяцев. В цеху окончательной сборки из множества деталей, компонентов, узлов и агрегатов, включая новейшие двигатели ВК-2500, развивающие мощность на чрезвычайном режиме до 2400 л.с., гиростабилизированной оптико-электронной станции ГОЭС-452, радиолокационного комплекса «Арбалет-52», навигационного комплекса, комплекса радиосвязного оборудования, комплекса самообороны, комплекса аварийного покидания машины и многих других важных систем и создается Ка-52.

24.

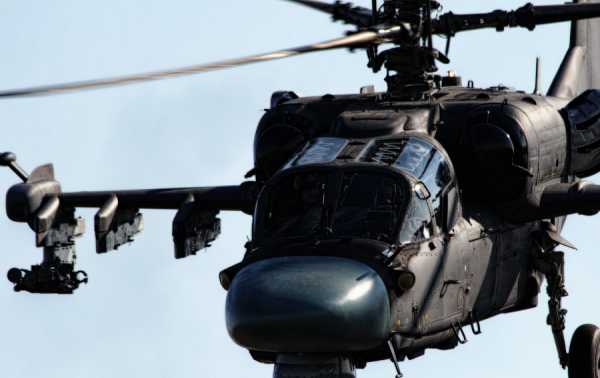

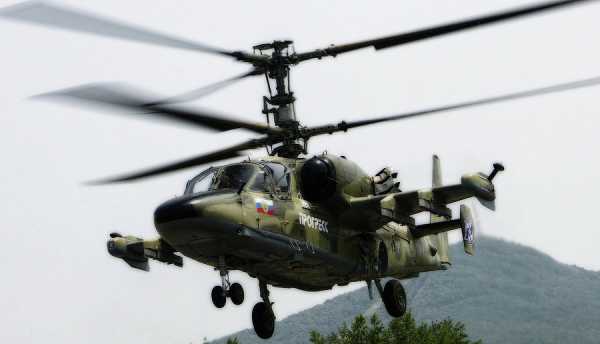

Многоцелевой всепогодный боевой вертолет Ка-52 «Аллигатор» — двухместная модификация ударного Ка-50. Предназначен для решения широкого круга боевых задач днем и ночью в любое время года с применением всех средств поражения Ка-50. Это командирская машина армейской авиации, призванная повысить эффективность групповых действий боевых вертолетов.

25.

Вертолет Ка-52 соосной схемы от своего предшественника отличается расширенной носовой частью фюзеляжа и двухместной кабиной экипажа, в которой катапультные кресла пилотов расположены «бок о бок». Пилотирование вертолета могут осуществлять без ограничений оба пилота. Кабина бронирована.

26.

Вертолет пригоден для использования в учебном варианте. Высокие летные данные соосной машины в сочетании с уникальной маневренностью позволяют Ка-52 выполнять боевые маневры в малом объеме воздушного пространства для занятия выгодной атакующей позиции за кратчайшее время.

27.

Большое число вариантов вооружения достигается размещением на правом борту скорострельной подвижной пушки, а также на шести точках подвески под крылом в различных сочетаниях ПТУР, НАР, ракет «воздух-воздух», стрелково-пушечного оружия контейнерного типа и бомб различного калибра. По боевой мощи оружия «Аллигатор» не уступает Ка-50 и превосходит все остальные существующие боевые вертолеты. Общая масса средств поражения на подкрыльевых держателях составляет 2000 кг.

28.

Опытный прототип Ка-52 на 85% создан на базе «Черной акулы». Конструкторы постарались, чтобы потяжелевший на тонну вертолет не потерял уникальных боевых качеств Ка-50. Напротив, у двухместного Ка-52 появилось больше возможностей в ночном бою, он теперь способен работать в группе, в постоянном контакте с наземными командными пунктами. Этот вертолет впервые в мировой практике может дать бой воздушному противнику.

29.

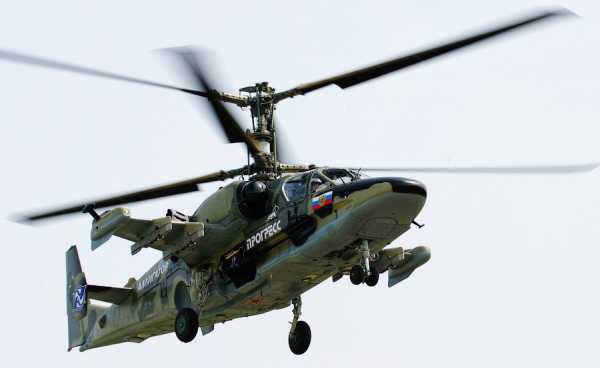

Следующий этап после сборки вертолета – испытания, идем на ЛИС (летно-испытательная станция) и выясняем что полеты в этот день, к сожалению, были отменены.

Огромное спасибо пресс- службе завода за предоставленные снимки. Они тут будут для полноты картины:

30.

31.

32.

33.

34.

35.

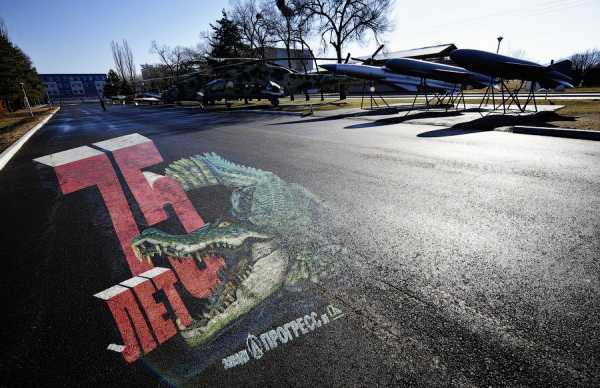

Вот и все, идем назад на проходную и в очередной раз проходим мимо «музея под открытым небом«. Пускай тоже будет!

В 2006 г. администрацией и Думой Арсеньевского городского округа, а также руководством ААК «Прогресс» принято совместное решение о создании в Арсеньеве Дальневосточного музея авиации.

36.

В экспозиции представлена выпускаемая заводом противокорабельная ракета П-270 «Москит» — советская / российская сверхзвуковая низковысотная противокорабельная крылатая ракета с прямоточной воздушно-реактивной двигательной установкой.
ПКР «Москит», входит в состав ракетных комплексов, предназначенных для поражения надводных кораблей водоизмещением до 20 000 тонн из состава корабельных ударных группировок, десантных соединений, конвоев и одиночных кораблей, как водоизмещённых, так и на подводных крыльях и воздушной подушке в условиях современных и перспективных средств огневого и радиоэлектронного противодействия противника на дальность стрельбы от 10 до 120 км (по низковысотной траектории) и 250 км (при высотном профиле полёта).

37.

Очень интересный экспонат — вертолет Ми-24А.

38.

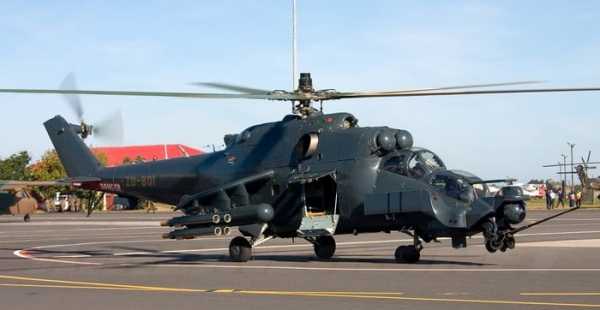

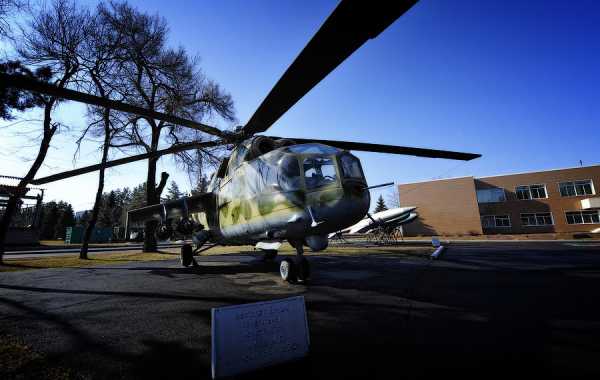

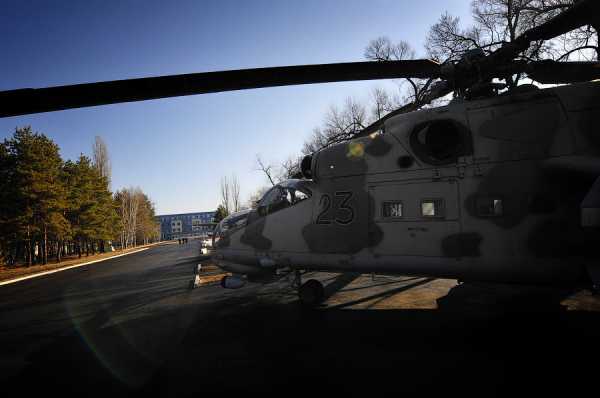

А вот и модификация Ми-24, более привычная глазу:) Эта техника так же использовалась в вооруженных конфликтах в Афганистане, Эфиопии, Чаде, Ираке.

39.

Всегда нравилась эта «стрекозья» морда

40.

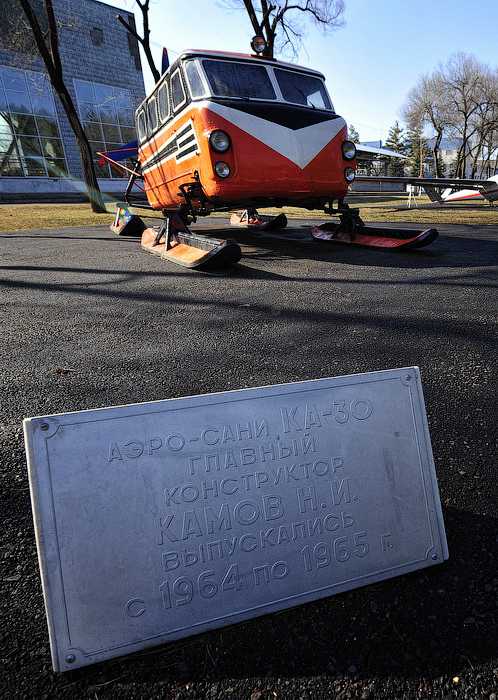

Так же в музее был замечен еще один интересный экспонат — Аэросани Ка-30.

41.

Аэросани — механическое транспортное средство, не оснащенное трансмиссией. Оно движется за счет толкающего воздушного винта, приводимого двигателем внутреннего сгорания. Проще говоря, расположенный сзади винт, вращаясь, заставляет сани скользить на лыжах по снегу или на поплавках по воде. Обычно на аэросанях используются авиационные моторы и винты.

42.

Начиная с 20-х годов аэросани строили в СССР для освоения Севера и военных нужд. В конце 50-х изготовлено несколько десятков саней «Север-2» с использованием кабины и частей кузова автомобиля «Победа». В 1962 году на заводе «Прогресс» началась разработка аэросаней «Ка-30», в большей мере отвечавших поставленным требованиям, с применением современных для тех лет конструктивных решений. Их производство предприятие «Дальмашзавод» в Комсомольске-на-Амуре освоило в 1966-м, а ежегодный выпуск составил 25-30 машин. В производстве «Ка-30» использовались авиационные технологии, разработанные в ОКБ Н.И. Камова.

43.

И вот еще видео про вертолет Ка-52 с интернетов:


Спасибо за внимание!



Источник

kak-eto-sdelano.ru

Боевой вертолет Ка-52 «Аллигатор» - Великая армия!

Ка-52 или как его еще называют «Аллигатор» — это российский боевой ударный вертолет, который предназначен для уничтожения живой силы и техники противника на поле боя. По сути, Ка-52 – это модернизация Ка-50.

История создания

В 50-60 годах минувшего столетия вертолеты показали свою высокую эффективность на поле боя. Сначала в качестве транспортного средства, а затем и в качестве грозного оружия, которое может очень эффективно работать непосредственно над полем боя, бороться с партизанами и уничтожать бронетехнику противника. Опыт Корейской войны, а затем и результаты конфликтов во Вьетнаме и на Ближнем Востоке был учтен советскими военными и вскоре у СССР появился отличный ударный вертолет – Ми-24, знаменитый «крокодил».

Это прекрасный вертолет был создан не только как ударный, благодаря десантному отсеку, он также мог доставлять бойцов на поле боя. Такой себе «летающий БМП». Потом была Афганская война, да и не только она. Советские «крокодилы» участвовали в конфликтах по всей планете и везде показали себя с наилучшей стороны. Но к этому вертолету были и вопросы. Не совсем удачной оказалась сама концепция вертолета. Ми-24 почти никогда не использовали для доставки десанта, и десантный отсек был явно лишним. Советские военные поставили перед конструкторами новую задачу: построить новый полностью ударный вертолет, который бы исключительно занимался уничтожением противника на поле боя.

В это же время главный потенциальный противник США начал разработку ударного вертолета второго поколения и в середине 80-х уже имел серийно выпускаемый «Апач». Этот вертолет существенно превосходил Ми-24.

За время эксплуатации милевской машины были отмечены многие недостатки, которые можно было устранить в новой машине, был накоплен огромный опыт производства и использования вертолетов, причем часто это опыт был самым ценным – опытом использования машин в реальных боевых условиях. Произошли изменения в тактике использования винтокрылых машин. В 1973 году израильские вертолеты с помощью управляемых ракет уничтожили 90 египетских танков и без потерь вернулись на базу. Советские военные оценили этот факт. Так что одним из основных требований к новому вертолету было умение бороться с бронетехникой противника.

В конкурсе приняли участия конструкторское бюро Миля и Камова. Милевцы пошли по проторенному пути и предложили глубокую модернизацию все того же Ми-24, на нем убирали грузовой отсек, серьезно модернизировали носовую часть вертолета. Также на него установили новые системы управления и ведения боя. Было усиленно вооружение, в вертолете появилось много новой электроники, в общем, вертолет сильно напоминал американский «Апач», только стоил дешевле.

Конструкторское бюро Камова пошло по иному пути. Они представили чертежи вертолета, сделанного по соосной схеме (любимое решение камовцев), который бы управлялся одним пилотом, имел мощную броневую защиту и был бы вооружен управляемыми ракетами с дальностью поражения более десяти километров. Во многом машина Камова была революционной. Возможно, даже слишком. Более того, конструкторы предлагали изменить саму тактику использования вертолетов в бою. Один из вертолетов (более легкий и маневренный) должен был выполнять функции разведчика и наводчика-корректировщика, а сзади ударные вертолеты должны были вести огонь с недосягаемого для огня ПВО противника расстояния. Увы, эти замыслы так и не стали реальностью.

Черная акула и Аллигатор

В середине 80-х в конкурсе был объявлен победитель: им оказалось КБ Камова и его вертолет К-50 «Черная акула». Он был выполнен по традиционной для камовцев соосной схеме, управлялся одним пилотом и имел множество других революционных новшеств. Соосная схема имеет как свои преимущества, так и недостатки. Такие вертолеты сложнее и дороже классических, также дороже и их обслуживание. Но. Применение двух несущих винтов дает возможность убрать рулевой винт и тем самым серьезно повышает эффективность работы двигателя, убирает носовую балку, делает вертолет более маневренным и подвижным. Вес вертолета также меньше, по сравнению с вертолетами классической схемы. С другой стороны управлять таким вертолетом сложнее, требуется высокое мастерство пилота.

Проблема К-50 была в том, что этим вертолетом управлял один человек. Эффективно вести машину и при этом наводить оружие очень непросто, особенно на сложных режимах полета (горы, полет на малой высоте), поэтому в середине 90-х годов началась разработка новой машины – это был боевой вертолет Ка-52. По сути, эта машина является модернизацией «черной акулы» и многие узлы и агрегаты у этих вертолетов идентичны.

Рождение Аллигатора

Чертежи новой машины появились еще в начале 90-х. Впервые машину под названием Ка-52 показали журналистам в 1996 году, немного ранее этот вертолет получил грозное имя «аллигатор». А в 2008 году началось серийное производство этой машины. Военный вертолет Ка-52 очень похож на Ка-50, но отличия все же имеются. В первую очередь в глаза бросается иная, обтекаемая форма носа. Она имеет лучшие аэродинамические характеристики и менее заметна для радаров. Также на вертолет было установлено более совершенное радиоэлектронное оборудование, но самое главное – в кабине теперь было место для второго пилота.

Несколько лучше стали скоростные и маневренные характеристики. Двигатель, винты, крылья, шасси и практически весь фюзеляж полностью идентичны с Ка-50. Пилоты сидят в кабине рядом друг с другом, управление дублировано, многие приборы заменены жидкокристаллическими экранами. Отказ от рулевых винтов сделал «Аллигатор» существенно короче того же Ми-24, но второй несущий винт сделал его выше. Хотя еще очень большой вопрос – что более предпочтительно для ударного вертолета.

Характеристики вертолета

Ударный вертолет Ка-52 также создан по соосной схеме, он имеет два несущих винта и не имеет рулевого. Наиболее важные узлы самолета надежно бронированы, также защищена броней и кабина пилотов. Шасси могут убираться, что существенно улучшает аэродинамические характеристики машины. На вертолете стоят модернизированные двигатели ВК-2500, с мощностью 2400 л.с. Большой потолок машины позволяет ей эффективно выполнять боевые задачи в условиях высокогорья. Также двигатели машины снабжены специальными приспособлениями, которые рассеивают выхлоп машины и уменьшают ее заметность в инфракрасном диапазоне. В кабине машины расположены два специальных кресла, К-37-800, которые в случае необходимости могут катапультироваться. Перед катапультированием происходит отстрел несущих лопастей вертолета.

Ударный вертолет Ка-52 создан для борьбы с бронетехникой и живой силой противника, также он может бороться против вражеских вертолетов. Соответствуют этим целям системы вооружения машины и комплекс ее радиоэлектронного оборудования. При этом использовать вертолет можно в любых погодных условиях и в любое время суток.

На Ка-52 установлена ГОЭС «Самшит-Э», с помощью которой происходит прицеливание и выбор цели, она состоит из тепловизора, лазерного целеуказателя и пеленгатора лазерного луча. Машина также оборудована РЛС «Арбалет-52», один из каналов которой служит для поиска наземных целей, и позволяет вертолету маневрировать на малых высотах с большой скоростью. Второй канал обеспечивает противоракетную оборону. На вертолете установлена система радиоэлектронной защиты и средства активного противодействия.

На вооружении вертолета стоит 30 мм подвижная пушка и целый набор управляемых и неуправляемых ракет, основными из которых являются ПТУРы «Вихрь». Всего вертолет может принимать на борт 2000 килограмм различных ракет и бомб.
Благодаря модернизированным двигателям с улучшенными техническими характеристиками, его скорость не уменьшилась, несмотря на возросший вес машины. Ниже, в таблице приведены ттх вертолета Ка-52.

Общие данные
Экипаж, чел 2
Масса, кг:
максимальная взлётная 10800
нормальная взлётная 10400
Скорость, км/ч:
Максимальная 310
Крейсерская 250
максимальная на пикировании 350
Максимальная вертикальная перегрузка 3
Потолок, м 3600
Дальность действия, км 520
Диаметр несущих винтов, м 14,5
База шасси, м 4,92
Колея шасси, м 3,67
Основное вооружение 30-мм пушка 2А42, ПТУР «Вихрь»
Дополнительное вооружение блоки НУРС, пушечные контейнеры, ракеты Р-73 и «Игла-В»
Максимальная перегрузка 3,5
Двигатель ВК-2500
Мощность, л.с.:
чрезвычайный режим 2700
взлётный режим 2400
Размеры
Длина, м 14,2
Ширина, м 7,3
Высота, м 5

В настоящее время существуют две модификации вертолета Ка-52. Это базовая версия и Ка-52К. Ка-52К – это корабельный вариант этой машины. Он отличается возможностью складывать лопасти, усиленными стойками шасси, а также повышенной антикоррозийной защитой. Планировалось, что именно эти вертолеты должны стать основным оружием вертолетоносцев типа «Мистраль», который Россия хочет закупить у Франции.

Ударный вертолет Ка-52 поражает своей маневренностью. Благодаря использованию двух несущих винтов, вертолет может исполнять маневры, недоступные для одновинтовым вертолетам. Вертолет может выполнить знаменитую «мертвую петлю», что немыслимо для обычной машины. Также машина довольно удобна для технического обслуживания.

Видео о Ка-52


big-army.ru

Вертолет КА-52 «Аллигатор». 100 великих чудес техники

Вертолет КА-52 «Аллигатор»

При всех своих достоинствах любой самолет имеет один важный недостаток – для того чтобы оставаться в воздухе, он должен постоянно и с достаточно большой скоростью перемещаться в горизонтальной плоскости, ведь подъемная сила его крыльев напрямую зависит от скорости движения. Отсюда необходимость разбега при взлете и пробега при посадке, которые приковывают самолет к аэродрому.

Между тем часто возникает необходимость в таком летательном аппарате, который обладает подъемной силой, не зависящей от скорости полета, может вертикально подниматься и садиться, а кроме того, способен «зависать» в воздухе. Эта ниша после долгих конструкторских поисков была занята винтокрылой машиной – вертолетом.

Создание аппарата, обладавшего комплексом этих качеств, оказалось чрезвычайно сложным делом, поскольку теория вертолета намного сложнее теории самолета. Потребовались годы упорного труда многих конструкторов, прежде чем вертолет стал уверенно чувствовать себя в воздухе, хотя первые винтокрылые аппараты появились едва ли не в одно время с первыми самолетами. В 1907 году четырехвинтовой вертолет французов Бреге и Рише впервые смог оторваться от земли и приподнять над ней человека.

К 1911 году 22-летний студент МВТУ Борис Юрьев разработал в общих чертах всю схему одновинтового вертолета. Запатентовать ее он не смог, так как не имел на это денег. В 1914 году построил свой геликоптер шотландец Мумфорд. На нем впервые был осуществлен полет с поступательной скоростью. В 1924 году француз Эмишен впервые пролетел на своем вертолете по замкнутому кругу. В то же время Юрьев, заняв пост начальника Экспериментального аэродинамического отдела ЦАГИ, попробовал реализовать свою одновинтовую схему. Под его руководством Алексей Черемухин построил первый советский вертолет 1-ЭА.

Первые же испытания 1930 года дали блестящий результат. Пилотируемый Черемухиным вертолет уверенно отрывался от земли и легко взмывал на высоту нескольких сот метров, свободно описывал в воздухе восьмерки и другие сложные фигуры. В 1932 году Черемухин поднялся на этом вертолете на высоту 605 метров, поставив тем самым абсолютный мировой рекорд. Однако и этот вертолет был еще очень далек от совершенства. Он был слишком неустойчив.

В 1938 году под руководством Братухина был создан первый советский двухвинтовой вертолет 11-ЭА поперечной схемы.

В это время лидером в вертолетостроении была Германия. Талантливый конструктор Фокке создал в 1930-е годы несколько совершенных двухвинтовых вертолетов поперечной схемы. В 1937 году на его вертолете FW-61 были установлены мировые рекорды: высоты – 2439 метров, скорости – 123 километра в час, дальности – 109 километров.

Однако по праву слава основателя мирового вертолетостроения принадлежит Игорю Сикорскому. Именно он положил начало серийному производству вертолетов.

Испытание своего первого вертолета Сикорский провел в июле 1909 года во дворе своего дома в Киеве. Ранней весной 1910 года он собрал второй вертолет. Этот аппарат был первым и единственным в России, способным поднимать свой собственный вес. Однако затем Сикорский сконцентрировался на конструировании самолетов, где добился больших успехов. Он создал первые в мире четырехмоторные самолеты «Русский витязь» и «Илья Муромец». В 1919 году Сикорский эмигрировал в США, где в 1923 году основал свою фирму. Под его руководством были созданы пассажирские и военные самолеты и вертолеты.

Незадолго до своего пятидесятилетия, 14 сентября 1939 года, конструктор сам поднял в воздух свой экспериментальный VS-300. Вскоре последовал заказ на армейский вертолет связи и наблюдения. Двухместный S-47 был готов в декабре 1941 года и стал первым в мире вертолетом, запущенным в серийное производство. Он был единственным вертолетом стран антигитлеровской коалиции, принявшим участие во Второй мировой войне.

С той поры прошло почти шестьдесят лет, и на сегодняшний день Книга рекордов Гиннесса признает лучшим боевым вертолетом Ка-52 «Аллигатор». Это модификация известного вертолета Ка-50 «Черная акула».

«Черная акула» является дневным противотанковым одноместным вертолетом. Успешно пройдя трехэтапный конкурс, соперником в котором был двухместный ударный вертолет Ми-28, опытный образец Ка-50 совершил первый полет в 1982 году.

Уменьшение экипажа до минимума при умеренной загрузке летчика по управлению вертолетом и вооружением, а также соосная схема, обеспечивающая большую эффективность при висении, наборе высоты и полете на предельно малых высотах, принесли победу этому вертолету в конкурсе, в котором участвовал также Ми-28.

Композиционные материалы составляют 35 процентов от общей массы планера Ка-50. Двигатели установлены по бокам в верхней части фюзеляжа. Они оснащены пылезащитными и экранно-выхлопными устройства, снижающими соответственно износ лопаток турбокомпрессора и уровень инфракрасного излучения выхлопных газов.

Вертолет сделан по соосной схеме. Он имеет два несущих винта, вращающихся в противоположных направлениях, что позволило избавиться от рулевого винта на хвосте. Лопасти несущих винтов изготавливаются в основном из неметаллических материалов типа стеклопластика. Вертолет имеет трехстоечное с передним колесом убирающееся шасси.

Для несения вооружения на «Черной акуле» установлено крыло с размахом 7,3 метра, на консолях которого имеются по два пилона и по одному контейнеру. На пилонах могут устанавливаться неуправляемые реактивные снаряды или пусковые устройства с ПТУР «Вихрь». Пилоны могут поворачиваться в вертикальной плоскости вниз на 10 градусов. На консолях крыла в контейнерах установлены блоки выброса средств постановки помех.

Справа в нижней части фюзеляжа установлена одноствольная пушка калибра 30 миллиметров, первоначально разработанная для армейской БМП-2 (боекомплект 500 снарядов). Селективное питание пушки снарядами дает летчику при атаке цели возможность выбора типа снарядов (бронебойные или осколочно-фугасные). Пушка может отклоняться на 15 градусов по азимуту и на 30 градусов по углу возвышения.

Летчик может выбрать режим применения пушки, что повышает эффективность ведения стрельбы. Так, на малых дальностях стрельбы используется оперативный режим, когда летчик прицеливается всем вертолетом, а на больших дальностях стрельба ведется в автоматически точном режиме, при котором прицельно-навигационный комплекс, используя возможности поворота турели пушки, автоматически наводит ствол пушки на цель.

Оборудование вертолета нашлемной системой целеуказания позволило максимально разгрузить летчика при стрельбе управляемыми ракетами: после пуска ракеты нет необходимости выдерживать вертолет на определенной траектории, направленной к цели.

Работа летчика при выходе в район поиска и атаки цели на предельно малых высотах полета значительно облегчается, так как пилотажная информация размещается на индикаторе лобового стекла. Применение пушки и неуправляемых ракет также упрощается благодаря наличию на этом индикаторе прицельной информации.

Как и в Ми-28, для защиты летчика от средств поражения стрелкового и пушечного вооружения калибра до 20 миллиметров пилотская кабина полностью бронирована. Для спасения летчика в аварийных случаях на Ка-50 впервые в мире установлено катапультное кресло К-37, которое эффективно работает практически на всех высотах и скоростях полета. При этом перед катапультированием летчика лопасти несущих винтов автоматически отстреливаются. Возможность отстрела лопастей несущих винтов в полете потребовала пересмотра боевых порядков вертолетов с тем, чтобы исключить повреждение соседних вертолетов и не допустить гибели катапультирующегося летчика.

Кроме того, боевая живучесть вертолета Ка-50 повышена за счет исключения из его конструкции рулевого винта: длинная трансмиссия, механические элементы проводки управления в высоконагруженной хвостовой балке. Этой цели также служит кресло летчика, установленное на поглощающей энергию удара при падении вертолета сминаемой сотово-композиционной ферме.

Уменьшение численности экипажа Ка-50 до одного человека, которое ранее расценивалось как большое достоинство, на самом деле оказалось недостатком. Выяснилось, что данный вертолет не способен достаточно эффективно вести боевые действия без поддержки дополнительного вертолета-разведчика, который должен быть двухместным. Таким образом, суммарная численность экипажей составляет три человека. Видимо, именно этот факт подвиг КБ им. Камова к созданию двухместного варианта противотанкового вертолета.

По словам генерального конструктора ОКБ им. Камова Сергея Викторовича Михеева, «Ка-52 – вертолет, который на 85 процентов уже производится серийно». У Ка-50 новый вертолет «позаимствовал» силовую установку, крыло, оперение, шасси, вооружение, ряд бортовых систем.

Основное внешнее отличие от предшественника – двухместная кабина с поперечным расположением членов экипажа. Они размещены рядом, а не тандемом. Такое расположение членов экипажа не случайно. Вертолет предназначен для штурма наземных целей с предельно малых высот и в любых погодных условиях, днем и ночью.

Появление второго члена экипажа позволило резко расширить боевые возможности вертолета. Новый член экипажа обеспечивает ведение разведки или радиоэлектронной борьбы, обнаружение и опознавание целей на большом удалении, причем вне зависимости от погодных условий и времени суток. Теперь стало возможным вести целеуказание и целераспределение, взаимодействовать с наземными войсками и ударными самолетами.

В. Ильин и М. Никольский пишут в журнале «Авиация и космонавтика»: «Ка-52 можно назвать "вертолетом интеллектуальной поддержки", своеобразным диспетчером, управляющим действиями других боевых машин. В то же время он сохранил маневренность, вооружение и уровень защищенности, характерные для КА-50. Разумеется, введение второго члена экипажа и установка дополнительного оборудования при прежней силовой установке привели к тому, что летные характеристики «Аллигатора» по сравнению с "Черной акулой" несколько "подсели": снизились потолок и скороподъемность, на 0,5 уменьшилась максимальная эксплуатационная перегрузка. Однако Ка-52 и не предназначен для того, чтобы «грудью» лезть под огонь противника: он призван обеспечивать боевое применение более динамичных и «толстокожих» Ка-50, гармонично дополняя эти машины.

Основные задачи нового вертолета – разведка и управление боем – определили состав его радио– и оптоэлектронного оборудования.

На первом Ка-52 в носовой части фюзеляжа установлен тепловизор фирмы "Томпсон". Выбор французской аппаратуры обусловлен задержкой отработки аналогичных отечественных систем, а также стремлением ОКБ продемонстрировать потенциальным заказчикам возможности комплектования вертолета оборудованием как российского, так и иностранного производства. Во внушительного вида "шаре", размещенном над кабиной экипажа, располагается оптиколокационная система «Самшит» отечественной разработки, стабилизированная в трех плоскостях, в состав которой входит тепловизор, а также телевизионная и лазерная аппаратура. С правой стороны, под фюзеляжем, в гиростабилизированном «мячике» несколько меньших размеров располагается оптическая головка мощного телескопа, коллимированного с лазерным дальномером-целеуказателем (эта аппаратура позволяет обнаруживать и сопровождать с высокой точностью малоразмерные цели на дальности до 15 км, дополняя более «капризные» телевизионные и тепловизионные системы). Над втулкой верхнего несущего винта размещается РЛС "Арбалет"».

Кабина Ка-52 снабжена четырьмя экранными индикаторами на жидких кристаллах. Летчик располагает индикатором на лобовом стекле, а оператор – нашлемным прицелом-индикатором. Как и Ка-50, новый вертолет оснащен комплексом спасения К-37, обеспечивающим экипажу возможность аварийного покидания машины на всех полетных режимах.

Новый вертолет оснащен двумя двигателями ТВЗ-117ВМА Санкт-Петербургского НПО им. В.Я. Климова, развивающими мощность 2200 лошадиных сил. Однако возможности редуктора ВР-80, примененного на Ка-50 и Ка-52, обеспечивают дальнейшее наращивание мощности силовой установки. На вертолетах планируется установить двигатели новой модификации с максимальной мощностью по 2500 лошадиных сил.

Комплекс вооружения Ка-52 аналогичен примененному на вертолете Ка-50. В настоящее время ведутся работы по расширению комплекта вооружения Ка-50. Все решения, отработанные для «Черной акулы», будут внедрены и на «Аллигаторе». В частности, в качестве перспективного оружия боевых вертолетов называются гиперзвуковые противотанковые управляемые ракеты.

Поделитесь на страничке

Следующая глава >

info.wikireading.ru

МВМС 2013 часть 1 - вертолеты

Профиль

Название:Russian Aviation Community

Записи на странице

Ссылки и кнопки

Метки сообщества

"Беспощадный", "Максим Горький", 1941, 344 ЦБП и ПЛС, 747, MD 450 Ураган, a-10, a-310, a-318, a-319, a-320, a-320-211, a-320-214, a-321, a-330, a-330-243, a-330-300, a-380, a320, a330, a330-300, a350, a380, a400m, aeromacchi, air berlin, air france, air india, air seychelles, airbus, aircraft design, airliners.net, alpha jet, ar.234, atr 72, au-30, augusta westland, av-8, avro rj-70, avro vulcan, awacs, b-17, b-1a, b-1b, b-2, b-52, b-737, b-737-500, b-737-800, b-747, b-757, b-767, b-777, b-787, b737, b787, baltic bees, bbj, beechcraft sierra 200, bell, bell ah-1w supercobra, bellagusta, bellanca, birdstrike, bleriot xi-2, blue angels, boeing, bombardier, bombardier crj-100lr, breitling, britten-norman bn-2a-26 islander, business jet aviation, c-130 hercules, c-17, c-series, cactus 1549, california, caravelle, casa 295, catalina, cessna, cessna 210, cessna-150a, ch-46 sea knight, ch-47, cias, citation xls, clickair, colorado, concorde, costa rica, crj1000, d-emeh, dash q400, dassault, dassault-breget, daytona beach, dc-10, dc-3, de Havilland Canada DHC-6 Twin OtterВ, de schelde s.21, dehavilland, denver, dhc-6 twin otter, dme, dogfight, dornier, dornier/dassault-breget, dreamliner, dubai airshow, dusseldorf international, e-190, e-2c hawkeye, e-jet, egbp, egss, embraer, embraer-120, embraer-190, eurofighter, expedition e350, f-104, f-111f, f-15, f-16, f-22, f-35, f-84f, f-86, f-ck-1, f/a-18, falcon, finnair, flamand, florida, fokker dr.1, fouga, frecce tricolori, french airforce, g.222, gen h-4, google earth, gulfstream, h-6, hawk t1, hercules, hermes450, hokum-a, hsiang sheng, iaf, icon a5, imds, italian airforce, j-10, jas.39 gripen, jet expo 2008, jet expo 2009, jet team, jetexpo, jfk, ju-52, ju-88, junkers, kc-135r, kc-390, kissimmee, klm, l-29, l-39, l-410, le bourget, lightning, lufthansa, mb-339, mcdonnell douglas, mcdonnell douglas 80, md-902, md.450, mfs 2004, mirage-2000, mojave airport, mq-1b, mq-9, mrj, nimrod, oh-58d kiowa, oshkosh, paris, paris air show, patrouille de france, pby-5, pc-24, pilottv, piper, pitts, quepos - la managua (xqp / mrqp), rafale, rafale-c, rc-135w, red arrows, red bull flugtag, republic, riat, robinson, ru_aviation, ruzyne, rw06, s7, saab, sikorsky, sikorsky uh-60 blackhawk, sky express, sky hunters, skydiving, skyexpress, skyteam, solar impulse, sportstar max, spotting, spring airlines, srilankan, ssj, ssj-100, stansted, sukhoi, sullenberger, superjet-100, svx/usss, tas, tiger, transaero, turkish airlines, ua, uav, uh60, uk, ur_nta, usa, uzbekistan airways, uzbekistan airways technics, v-22, v-280 valor, vc-25a, vero beach, vickers vanguard, vip, vog, vp-blx, vp-bly, vq-bbe, wittman tailwind, ww2, xb-70, yf-22, yf-23, zlin-142, А-50, АГВП, АГВП "Русские Витязи", АНТК, АОН, АОН СЛА, АП, Авиазаправка, Авиакомпании, Авиамузей, Авиапарад, Авиапроисшествие, Авиасалон, Авиаторы, Австрия, Адмирал Кузнецов, Алматы, Алроса, Альпы, Ан-12, Ан-124, Ан-14, Ан-148, Ан-178, Ан-2, Ан-22, Ан-225, Ан-22А, Ан-24, Ан-26, Ан-26Ш, Ан-28, Ан-30Д, Ан-70, Ан-72, Ан-74, Ангола, Ант-4, Арарат, Армавиа, Армения, Аэродром, Аэропорт, Аэросвит, Аэрофлот, Аэрофлот-Норд, БЕ-200, БЛА, БЛУГА, БПЛА, БШ-МВ, Бе-12, Бе-200, Беларусь, Бериев, Блерио, Блоха, Большое Грызлово, Бомбардировщики Второй мировой войны, Борки, Борнео, Борт №1, Бугуруслан, Быково, В. Обухович, Вoeing, ВВС, ВВС России, ВВС Франции, ВТА, Ватулино, Великая Отечественная Война, Верея, Вертолёты России, Владимир Котельников, Внуково, Война в воздухе, Волгоград, Вторая Мировая Война, Вторая мировая, Главком ВВС, Гроза, Гу-2, Гумрак, Гюнтер Грасс, Дальний бомбардировщик Ер-2, День Авиации, День Победы, Дизайн самолетов, Домодедово, Домодедово (UUDD), Дюссельдорф, Ереван, Ершов, Жуковский, Жуляны, ЗАГАДОЧНЫЕ САМОЛЕТИКИ, ЗРК, Звартноц, И-15, И-152, И-153, И-15бис, И-16, И-5, ИЛ-96-400, ИТП, Ил-10, Ил-112, Ил-14, Ил-18, Ил-2, Ил-28, Ил-6, Ил-62, Ил-76, Ил-76ТД, Ил-78, Ил-86, Ил-96-300, Ил-96-400, Ильюшин, Иран, Иркутск, История, История создания и применения, Истребители Второй мировой войны, Истребитель Миг-15, Исчезновение самолета, КА-26, КБ им. А.С. Яковлева, КД-Авиа, Ка-226, Ка-32, Ка-52, Калининград, Киев, Кинг-Кобра, Китай, Коктебель, Конотоп, Коробчеево, Королев, КрасЭйр, Крым, Кубинка, Кубинский АТСК РОСТО, Л-29, Л-410, Ле Бурже, Летающие Легенды, Летающие крепости, Летающие лодки Второй мировой войны 1939, Ли-2, Логиново, Лунь, М-15, М.Л.Миль, М4, МАИ, МАК, МАКС-2009, МАКС-2017, МВЗ, МВМС-2009, МС-21, МЧС, Макс-2009, Малайзия, Мальдивы, Мещеряков Дмитрий, Ми-1, Ми-17, Ми-2, Ми-26, Ми-28, Ми-34, Ми-4, Ми-6, Ми-8, МиГ, МиГ-15, МиГ-15УТИ, МиГ-17, МиГ-19, МиГ-21, МиГ-29, МиГ-29 КУБ, МиГ-29СМТ, МиГ-31, МиГ-35, Миг-21, Миг-25, Миг-29, Миг-31, Миг-35, Миль, Минск, Мираж III, Михаил Маслов, Моздок, Монино, Морские самолеты сухопутного базирования, Москва, Мячково, Н.В. Якубович, Небо, Нестор, Николаев, Николай Якубович, Новосибирск, Норвегия, Нью-Йорк, ОКБ Мясищева, ОКО-6, Обучение полетам, Олег Растренин, Омск, ПАК ФА, ПВО, ПД-14, Палубные самолеты Второй мировой войны 1, Патруль де Франс, Пе-8, Пегас, Пегу, Первая Мировая Война, Пермь, Перрон, Петляков В.М., Петрович, Пинчуки, Планерское, По-2, Польша, Продолжение полета, Псковская область, Пулково, Пушкин, Пущино, Р-1, Р-63, Рига, Россия, Рязань, С-75, СЛА, СЛО, СССР, СУ-35, США, Самолеты Первой мировой войны, Самолеты Франции, Самолеты поля боя второй мировой войны, Санкт-Петербург, Саратов, Свердловск, Северка, Северный, Скулте, Сочи, Стрижи, Су-15, Су-24, Су-25, Су-27, Су-30, Су-30МК, Су-30МКИ, Су-34, Су-35, Су-7, Су-8, Суперджет, Сухой, ТБ-3, ТИС, ТРДД, Та-3, Таиланд, Тайвань, Тб-1, Терминалы, Толмачево, Торжок, Трансаэро, Третий Рейх, Ту-104, Ту-114, Ту-116, Ту-124, Ту-126, Ту-134, Ту-144, Ту-154, Ту-160, Ту-2, Ту-204, Ту-22М3, Ту-334, Ту-95, Туполев, Турлатово, УВД, УССР, УТ-2, Узун-Сырт, Украина, Ульяновск, Фото, Франция, Фречче Триколори, Хейнкель, Ходынка, Храброво, ЦАГИ, ЦКБ Туполева, ЦКБ-60, Челавиа, Челябинск, Чемпионат России, Чкаловский, Швеция, Шереметьево, Штурмовики Великой Отечественной войны, Эребуни, Эстония, Юнкерс, Як-130, Як-152, Як-18, Як-18Т, Як-2, Як-28, Як-3, Як-30, Як-40, Як-42, Як-52, Як-9, Яковлев, Япония, а-т Северный, а/к Air France, а/к Air Italy, а/к AirUnion, а/к American Airlines, а/к British Airways, а/к Czech Airlines, а/к Red Wings, а/к Ryanair, а/к Utair, а/к Авианова, а/к Аэрофлот, а/к Аэрофлот-Норд, а/к Владивосток Авиа, а/к Волга-Днепр (AirBridgeCargo), а/к Интеравиа, а/к КДАвиа, а/к Московия, а/к Регион-Авиа, а/к Россия, а/к Сибирь, а/к Уральские Авиалинии, а/п Tivat, а/п Владивосток (UHWW), а/п Внуково (UUWW), а/п Волосово, а/п Домодедово (UUDD), а/п Дракино, а/п Жуковский, а/п Кольцово, а/п Кубинка, а/п Мале, а/п Мигалово, а/п Минск-2, а/п Молде, а/п Толмачево, а/п Храброво (UMKK), а/п Шереметьево (UUEE), авиаВАЗ, авиабаза, авиакомпании, авиаконструктор, авиамузей, авиановости, авиапамятники, авиапарад, авиапарады, авиаперевозки, авиапроисшествие, авиапром, авиасалон, авиастроение, авиатехника, авиафаны, авиационное происшествие, авиационный английский, авиация, авиашоу, алюминиевый штопор, ан-124, ан-24, анализ, аналитика, анонс, армейский юмор, архитектура, аэровокзал, аэродром, аэроклуб, аэропорт, аэростаты, аэрофлот, аэрофобия, багаж, безопасность полетов, бизнес-авиация, бизнес-джет, билеты, биография, боевое применение, бомбардировщик, бреющий полет, вертолет, вертолётчики, вечная память, видео, воздухоплавание, воздушный бой, возможное решение, война в Корее, вопрос, временная тема, встречи, выставки, высший пилотаж, гидроавиация, глонасс, гора Клементьева, город,

ru-aviation.livejournal.com

МАКС-2011 ч.24: Ка-52 полеты и статика.

Профиль

Название:Russian Aviation Community

Записи на странице

Ссылки и кнопки

Метки сообщества

"Беспощадный", "Максим Горький", 1941, 344 ЦБП и ПЛС, 747, MD 450 Ураган, a-10, a-310, a-318, a-319, a-320, a-320-211, a-320-214, a-321, a-330, a-330-243, a-330-300, a-380, a320, a330, a330-300, a350, a380, a400m, aeromacchi, air berlin, air france, air india, air seychelles, airbus, aircraft design, airliners.net, alpha jet, ar.234, atr 72, au-30, augusta westland, av-8, avro rj-70, avro vulcan, awacs, b-17, b-1a, b-1b, b-2, b-52, b-737, b-737-500, b-737-800, b-747, b-757, b-767, b-777, b-787, b737, b787, baltic bees, bbj, beechcraft sierra 200, bell, bell ah-1w supercobra, bellagusta, bellanca, birdstrike, bleriot xi-2, blue angels, boeing, bombardier, bombardier crj-100lr, breitling, britten-norman bn-2a-26 islander, business jet aviation, c-130 hercules, c-17, c-series, cactus 1549, california, caravelle, casa 295, catalina, cessna, cessna 210, cessna-150a, ch-46 sea knight, ch-47, cias, citation xls, clickair, colorado, concorde, costa rica, crj1000, d-emeh, dash q400, dassault, dassault-breget, daytona beach, dc-10, dc-3, de Havilland Canada DHC-6 Twin OtterВ, de schelde s.21, dehavilland, denver, dhc-6 twin otter, dme, dogfight, dornier, dornier/dassault-breget, dreamliner, dubai airshow, dusseldorf international, e-190, e-2c hawkeye, e-jet, egbp, egss, embraer, embraer-120, embraer-190, eurofighter, expedition e350, f-104, f-111f, f-15, f-16, f-22, f-35, f-84f, f-86, f-ck-1, f/a-18, falcon, finnair, flamand, florida, fokker dr.1, fouga, frecce tricolori, french airforce, g.222, gen h-4, google earth, gulfstream, h-6, hawk t1, hercules, hermes450, hokum-a, hsiang sheng, iaf, icon a5, imds, italian airforce, j-10, jas.39 gripen, jet expo 2008, jet expo 2009, jet team, jetexpo, jfk, ju-52, ju-88, junkers, kc-135r, kc-390, kissimmee, klm, l-29, l-39, l-410, le bourget, lightning, lufthansa, mb-339, mcdonnell douglas, mcdonnell douglas 80, md-902, md.450, mfs 2004, mirage-2000, mojave airport, mq-1b, mq-9, mrj, nimrod, oh-58d kiowa, oshkosh, paris, paris air show, patrouille de france, pby-5, pc-24, pilottv, piper, pitts, quepos - la managua (xqp / mrqp), rafale, rafale-c, rc-135w, red arrows, red bull flugtag, republic, riat, robinson, ru_aviation, ruzyne, rw06, s7, saab, sikorsky, sikorsky uh-60 blackhawk, sky express, sky hunters, skydiving, skyexpress, skyteam, solar impulse, sportstar max, spotting, spring airlines, srilankan, ssj, ssj-100, stansted, sukhoi, sullenberger, superjet-100, svx/usss, tas, tiger, transaero, turkish airlines, ua, uav, uh60, uk, ur_nta, usa, uzbekistan airways, uzbekistan airways technics, v-22, v-280 valor, vc-25a, vero beach, vickers vanguard, vip, vog, vp-blx, vp-bly, vq-bbe, wittman tailwind, ww2, xb-70, yf-22, yf-23, zlin-142, А-50, АГВП, АГВП "Русские Витязи", АНТК, АОН, АОН СЛА, АП, Авиазаправка, Авиакомпании, Авиамузей, Авиапарад, Авиапроисшествие, Авиасалон, Авиаторы, Австрия, Адмирал Кузнецов, Алматы, Алроса, Альпы, Ан-12, Ан-124, Ан-14, Ан-148, Ан-178, Ан-2, Ан-22, Ан-225, Ан-22А, Ан-24, Ан-26, Ан-26Ш, Ан-28, Ан-30Д, Ан-70, Ан-72, Ан-74, Ангола, Ант-4, Арарат, Армавиа, Армения, Аэродром, Аэропорт, Аэросвит, Аэрофлот, Аэрофлот-Норд, БЕ-200, БЛА, БЛУГА, БПЛА, БШ-МВ, Бе-12, Бе-200, Беларусь, Бериев, Блерио, Блоха, Большое Грызлово, Бомбардировщики Второй мировой войны, Борки, Борнео, Борт №1, Бугуруслан, Быково, В. Обухович, Вoeing, ВВС, ВВС России, ВВС Франции, ВТА, Ватулино, Великая Отечественная Война, Верея, Вертолёты России, Владимир Котельников, Внуково, Война в воздухе, Волгоград, Вторая Мировая Война, Вторая мировая, Главком ВВС, Гроза, Гу-2, Гумрак, Гюнтер Грасс, Дальний бомбардировщик Ер-2, День Авиации, День Победы, Дизайн самолетов, Домодедово, Домодедово (UUDD), Дюссельдорф, Ереван, Ершов, Жуковский, Жуляны, ЗАГАДОЧНЫЕ САМОЛЕТИКИ, ЗРК, Звартноц, И-15, И-152, И-153, И-15бис, И-16, И-5, ИЛ-96-400, ИТП, Ил-10, Ил-112, Ил-14, Ил-18, Ил-2, Ил-28, Ил-6, Ил-62, Ил-76, Ил-76ТД, Ил-78, Ил-86, Ил-96-300, Ил-96-400, Ильюшин, Иран, Иркутск, История, История создания и применения, Истребители Второй мировой войны, Истребитель Миг-15, Исчезновение самолета, КА-26, КБ им. А.С. Яковлева, КД-Авиа, Ка-226, Ка-32, Ка-52, Калининград, Киев, Кинг-Кобра, Китай, Коктебель, Конотоп, Коробчеево, Королев, КрасЭйр, Крым, Кубинка, Кубинский АТСК РОСТО, Л-29, Л-410, Ле Бурже, Летающие Легенды, Летающие крепости, Летающие лодки Второй мировой войны 1939, Ли-2, Логиново, Лунь, М-15, М.Л.Миль, М4, МАИ, МАК, МАКС-2009, МАКС-2017, МВЗ, МВМС-2009, МС-21, МЧС, Макс-2009, Малайзия, Мальдивы, Мещеряков Дмитрий, Ми-1, Ми-17, Ми-2, Ми-26, Ми-28, Ми-34, Ми-4, Ми-6, Ми-8, МиГ, МиГ-15, МиГ-15УТИ, МиГ-17, МиГ-19, МиГ-21, МиГ-29, МиГ-29 КУБ, МиГ-29СМТ, МиГ-31, МиГ-35, Миг-21, Миг-25, Миг-29, Миг-31, Миг-35, Миль, Минск, Мираж III, Михаил Маслов, Моздок, Монино, Морские самолеты сухопутного базирования, Москва, Мячково, Н.В. Якубович, Небо, Нестор, Николаев, Николай Якубович, Новосибирск, Норвегия, Нью-Йорк, ОКБ Мясищева, ОКО-6, Обучение полетам, Олег Растренин, Омск, ПАК ФА, ПВО, ПД-14, Палубные самолеты Второй мировой войны 1, Патруль де Франс, Пе-8, Пегас, Пегу, Первая Мировая Война, Пермь, Перрон, Петляков В.М., Петрович, Пинчуки, Планерское, По-2, Польша, Продолжение полета, Псковская область, Пулково, Пушкин, Пущино, Р-1, Р-63, Рига, Россия, Рязань, С-75, СЛА, СЛО, СССР, СУ-35, США, Самолеты Первой мировой войны, Самолеты Франции, Самолеты поля боя второй мировой войны, Санкт-Петербург, Саратов, Свердловск, Северка, Северный, Скулте, Сочи, Стрижи, Су-15, Су-24, Су-25, Су-27, Су-30, Су-30МК, Су-30МКИ, Су-34, Су-35, Су-7, Су-8, Суперджет, Сухой, ТБ-3, ТИС, ТРДД, Та-3, Таиланд, Тайвань, Тб-1, Терминалы, Толмачево, Торжок, Трансаэро, Третий Рейх, Ту-104, Ту-114, Ту-116, Ту-124, Ту-126, Ту-134, Ту-144, Ту-154, Ту-160, Ту-2, Ту-204, Ту-22М3, Ту-334, Ту-95, Туполев, Турлатово, УВД, УССР, УТ-2, Узун-Сырт, Украина, Ульяновск, Фото, Франция, Фречче Триколори, Хейнкель, Ходынка, Храброво, ЦАГИ, ЦКБ Туполева, ЦКБ-60,

ru-aviation.livejournal.com

российский боевой ударный вертолёт, характеристики (ТТХ), применение, максимальная скорость

Новые условия на поле боя выдвигают новые требования к боевой технике. Особенно это касается авиации непосредственной поддержки сухопутных частей на поле боя. С изобретением вертолетов ситуация с воздушной поддержкой улучшается. Первые вертолеты передавали сведения, затем доставляли подкрепления и припасы. Следующим шагом стало вооружение вертолетов и их специализация.

Пионером в этой области стали американцы, разработавшие «Апач». Советские и российские конструкторы не могли сдать позиции, поэтому в 1990-е на свет появились друг за другом Ка-50 и Ка-52, специальные ударные вертолеты, способные на равных поспорить с иностранными машинами.

Содержание статьи

История создания

Долгое время единственным ударным вертолетом вооруженных сил СССР был легендарный Ми-24. Прозванная в войсках «крокодилом», эта винтокрылая машина с честью прошла все войны и конфликты, где участвовали советские и российские воины, и продолжает участвовать до сих пор. Но уже в 1980-е к этому вертолёту появились вопросы.

Разработанное конструкторами Миля десантное отделение использовалось нечасто, но давало дополнительные габариты и лишние килограммы. Новости из-за океана о специализированном ударном вертолете поставили вопрос о новой машине ребром.

Разработку поручили КБ Миля и Камова. Первые пошли по проторенной дорожке усовершенствуя уже стоящие на вооружении машины.

Получившийся аппарат, глубокая переработка «крокодила», была не совсем подходящим вариантом. Камовский вариант предусматривал совершенно новую, уникальную машину.

Несмотря на множество нововведений, поставленная на вооружение «Черная акула», или Ка-50, имела и ряд недостатков. Одним из главных был один пилот. Сложно было управлять машиной, наводить вооружение, уклонятся от атак и использовать все возможности аппарата.

В середине 1990-х годов было объявлено о создании новой ударной машины, а в 2008 году, после всех испытаний, она попала на вооружение.

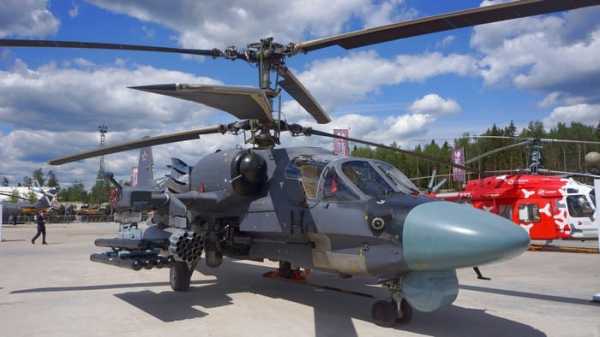

Особенности конструкции вертолета

Модель сделана по излюбленной камовцами соосной схеме. Это дало большую эффективность использования двигателя, а также большую маневренность и подвижность. Уменьшается вес машины. Сама конструкция, а так же большая часть узлов и деталей копирует Ка-50. Это касается силовой установки, шасси, подвесок, фюзеляжа и много еще.

Есть и существенные отличия. Обтекаемые формы Аллигатора улучшили аэродинамику машины. Это же повлияло на укрытие от радаров, теперь заметить вертолет намного сложнее.

Появилось место для второго пилота, для него же машину набили новой, подчас уникальной электроникой.

Она позволяет одинаково эффективно использовать машину, как днем, так и ночью. Вертолетчики сидят рядом, все системы продублированы на случай ранения одного из них или выхода из строя систем.

Это же делает вертолет идеальным тренажером для подготовки пилотов в условиях, приближенным к боевым. Широкое распространение получили жидкокристаллические экраны. Внедрена новая система спасения пилотов, модернизированная система катапультирования по самолетному принципу, с предварительным отстрелом лопастей винтов.

Нестандартным, по отношению к большей части остальной вертолетной технике мира, выглядит и второй винт. С точки зрения возможностей это сделало вертолет сильнее, но измененные габариты увеличили высоту вертолета. Соосная система, так же, дороже, нежели традиционная с рулевым винтом. Плюсом можно назвать необычайную маневренность машины.

Достаточным примером может служить возможность делать «мертвую петлю», маневр, на который не способен ни один вертолет с классической схемой расположения винтов.

Машина имеет бронирование узлов и соединений.

Кабина пилотов так же обеспечивает надежную защиту вертолетчикам. Силовую установку представляет двигатель ВК-2500, обладающей мощностью в 2400 л/с. Установлены специальные агрегаты, рассеивающие выхлопы от машины. Это позволяет уменьшить заметность в инфракрасном диапазоне. Сильно увеличен потолок высоты машины.

Поскольку основные боевые действия в тот период велись на Кавказе, с учетом опыта Афганистана, к машине предъявлялись жесткие требования по части действий в гористой местности. Задачи, поставленные перед камовцами, получили решение. Высокогорье с разряженным воздухом больше не проблема для аппарата.

Электроника рассчитана, прежде всего, на штурмовку позиций, уничтожение живой силы и бронированной техники врага. Возможна и борьба с аналогичной техникой противника. Первоначально, еще во времена «Черной акулы» предполагалось введение новой тактики для ударных вертолетных групп.

В непосредственной близости от противника использовать небольшие маневренные вертолеты-разведчики.

Они передавали бы данные на до зубов вооруженные машины, которые открывали бы огонь с относительно безопасного расстояния.

Для эффективного ведения огня на машине стоит комплекс «Самшит-Э». Он включает в себя не только тепловизор, но и пеленгатор и целеуказатель на основе лазерного луча. РЛС представлена «Арбалетом-52», ищущим наземные цели и дающим корректировку на малых высотах. Он же осуществляет противоракетную оборону.

Из электроники также установлены системы активной защиты и радиоэлектронной борьбы.

Вооружение машины состоит из следующих компонентов:

  • 30-мм пушка, подвижного типа;
  • ряд управляемых и неуправляемых ракет, в зависимости от каждой конкретной боевой задачи;
  • бомбы, причем нагрузка может достигать 2000 килограмм.

Все в совокупности дает прекрасно вооруженную машину ,способную решать практически любые задачи на поле боя, от поддержки пехоты в обороне, до штурмовки хорошо укрепленных позиций противника.

У машины имеется и большой потенциал для модернизации.

При размещении заказов на «Мистрали» (десантные корабли-вертолётоносцы), было принято решение о создании специально для этих кораблей палубных вертолетов на основе Ка-52. Конструкторы выполнили свою задачу, получившийся аппарат отвечал всем требованиям как флота ,так и армии. Одна беда, «Мистралей» они так и не дождались.

Это не помешало пустить в небольшую серию ударные вертолеты флотского типа, используемые теперь для охраны флагманских кораблей, патрулирования и разведки.

Ка-52 в эксплуатации

Поставленные на вооружение вертолеты несут службу в полках, расбросанных по всей стране. Отзывы у пилотов о машинах положительные, отмечается высокая эффективность, относительная простота управления и возможность обучения пополнения.

К сожалению, за время эксплуатации было потеряно две машины.

Причины падений аппаратов в технических неисправностях. Впрочем, на такой крупный парк машин, всего их восемьдесят одна, две аварии небольшой показатель.

Использовались Ка-52 и в войнах. Боевое крещение Аллигатор получил в Южной Осетии во время августовской войны. Особенно проявить себя ему не пришлось, причина в специфике этого конфликта. Боевые действия длились недолго, а грузинская армия не проявляла особого рвения в боях.

Другим крупным вооруженным конфликтом стала Сирия. Небо над авиабазой Хмейним патрулируется, в том числе, этими машинами.

По данным на начало 2018 года, не было потеряно или серьезно повреждено ни одной рассматриваемой машины. Косвенно можно назвать причину в «грозности» Ка-52. Могучее вооружение при солидной броне, а так же «навороченная» электроника делает Аллигатора сложной целью, не по зубам многих террористов или иных противников российских военных.

По этим, и некоторым другим признакам, можно сказать о популярности данного вертолета.

Ка-52, разработка особого в среде вертолетчиков КБ, впитала в себя все мысли и идеи по последнему слову техники. Линейка камовских ударных вертолетов, от «Черной Акулы» до «Аллигатора», не останавливается. История Ка-52 далека от своего завершения, будут и модификации, будут и новые модели на его основе. В этом нет сомнения.

Видео

warbook.club

Отправить ответ

avatar
  Подписаться
Уведомление о
