Материальная часть СВД | Военное дело

>

>

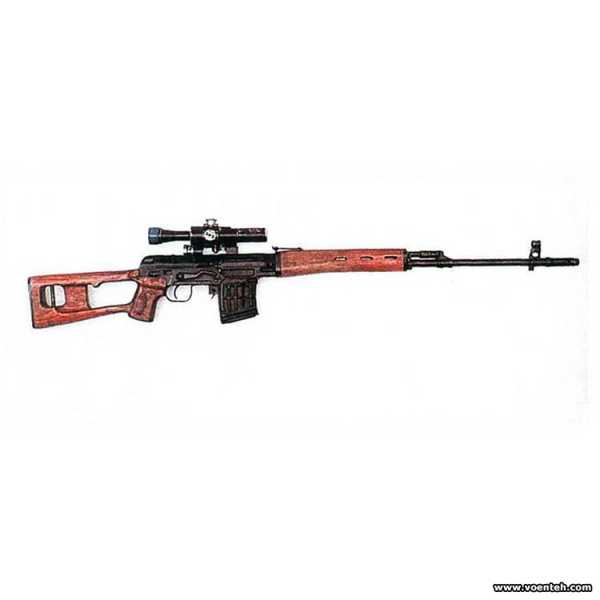

7,62мм снайперская винтовка Драгунова (СВД)

Назначение, боевые свойства и устройство снайперской винтовки Драгунова (СВД), разборка и сборка. Работа частей и механизмов снайперской винтовки Драгунова (СВД), при заряжании и стрельбе. Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения. Требования безопасности при обращении с оружием.

Содержание статьи:

Назначение

7,62 мм снайперская винтовка Драгунова является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

Винтовка оснащена снайперским прицелом ПСО-1. Оптический прицел позволяет вести ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.

При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого зеленого цвета.

Для стрельбы из снайперской винтовки  применяются винтовочные патроны с обыкновенными,  трассирующими и бронебойно-зажигательными  пулями или винтовочные снайперские патроны.

Огонь из снайперской винтовки ведется одиночными выстрелами.

Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.



Боевые свойства СВД

2. число нарезов

3. прицельная дальность: с оптическим прицелом

         с открытым прицелом

4. начальная скорость пули

5. дальность полета пули до которой сохраняется ее убойное действие

6. масса винтовки без штык-ножа с оптическим прицелом, неснаряженным магазином и щекой

7. емкость магазина

8. длина винтовки: без штык-ножа

         с примкнутым штык-ножом

9. масса патрона

10. масса обыкновенной пули со стальным сердечником

11. масса порохового заряда

12. увеличение оптич. прицела, кратн

13. поле зрения прицела

14. диаметр зрачка выхода

15. удаление зрачка выхода

16. разрешающая способность

17. длина прицела с наглазником, выдвинутой блендой

18. ширина прицела

19. высота прицела

20. масса прицела

21. масса прицела с комплектом ЗИП и чехлом



  Устройство снайперской винтовки Драгунова (СВД)

Снайперская винтовка состоит из следующих основных частей и механизмов:

1-ствол со ствольной коробкой, открытым прицелом и прикладом; 2-крышка ствольной коробки; 3-возвратный механизм; 4-затворная рама; 5-затвор, 6-газовая трубка с регулятором, газовый поршень и толкатель с пружиной, 7- ствольные накладки; 8-ударно-спусковой механизм; 9-предохранитель; 10-магазин; 11-щека приклада; 12-оптический прицел; 13-штык-нож.



В комплект снайперской винтовки входят:

I-принадлежность; 2-сумка для переноски оптического прицела и магазинов; 3-чехол для оптического прицела; 4-сумочка для переноски зимнего устройства освещения сетки и масленки.

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню…

Назначение и устройство принадлежности к снайперской винтовки.

Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки . К принадлежности относятся: 1-шомпол; 2-протирка; 3-ершик; 4-отвертка; 5-выколотка; 6-пенал; 7-масленка. Принадлежность (кроме масленки) переносится в сумке для оптического прицела и магазинов.

Шомпол применяется для чистки и смазки ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом. На одном звене шомпол имеет головку для соединения с пеналом.

myauto-life.ru

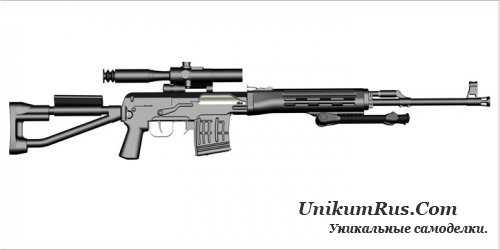

Снайперская винтовка СВДС (Россия / СССР)

СВДС приклад откинут

В 1991 г. конструкторы завода «Ижмаш» произвели доработку снайперской винтовки СВД, в результате которой появился новый вариант СВДС.

В отличие от СВД, СВДС имеет усовершенствованный газоотводный узел, пламегаситель, более массивный ствол.

Калибр, мм	7.62x54R
Вес без патронов и прицела, кг	4.2
Длина с откинутым прикладом, мм	1135
Длина со сложенным прикладом, мм	875
Длина ствола, мм	565
Начальная скорость пули, м/с	810
Прицельная дальность, м — с открытым прицелом — с оптическим прицелом — с ночным прицелом	1200 1300 300
Темп стрельбы, выстр/мин	30
Емкость магазина, кол. патронов	10

Несмотря на все положительные качества СВД не удовлетворяла требованиям воздушно-десантных войск по такому важному техническому параметру как общая длина винтовки. Снайпер, выполняющий десантирование с парашютом, нагруженный снаряжением, не в состоянии был иметь при себе длинную снайперскую винтовку, из-за опасности быть травмированным или даже погибнуть при приземлении. Поэтому после приземления снайперу приходилось искать свое оружие, которое десантировалось отдельно. А с началом военных действий в Афганистане, среди военных пошел разговор о том, что СВД необходимо сделать еще более компактной, т.к. штатная винтовка плохо вписывалась в ограниченное пространство БМП.

С таким положением дел в столь высокомобильных войсках мириться было нельзя, и Главным артиллерийским управлением (ГАУ) были инициированы опытно-конструкторские работы по модернизации снайперской винтовки Драгунова с целью сокращения линейных размеров оружия.

Работы по модернизации винтовки СВД проводились одновременно двумя конструкторскими группами.

СВДС

неполная разборка

Сперва появились два рабочих варианта СВДС — снайперской винтовки Драгунова, складной. Один из них, со стволом 620 мм, получил индекс СВДС-А, т.е. «армейский». Другой со стволом, укороченным до 590 мм, назывался СВДС-Д — «десантный». Было принято решение оставить только десантный вариант с названием СВДС.

Отошедший от активной конструкторской работы, Драгунов уже не смог довести проект по складной модификации. Эту работу завершил коллектив во главе с Азарием Ивановичем Нестеровым — опытнейшим конструктором, проработавшим к тому времени в ВПК около 40 лет.

В результате проведённых работ стало ясно, что требуемую длину винтовки в походном положении можно получить за счет некоторого сокращения длины ствола, применения складывающегося приклада и компактного пламегасителя. На этом этапе возникла задача — как сохранить кучность стрельбы из винтовки при изменении отдельных ее элементов? Необходимо было решить ряд важных проблем. Среди них: сокращение длины ствола с повышением его жесткости за счет увеличения наружного диаметра; разработка пламегасителя меньшей длины, но с сохранением эффективности пламегашения при выстреле и обеспечением параметров по уровню звукового воздействия на стрелка в пределах штатного пламегасителя; проектирование складывающегося приклада.

СВДС
механизм складывающегося приклада

Наибольшую сложность среди вышеперечисленных работ представляла разработка складывающегося приклада с жесткостью, сравнимой с жёсткостью штатного приклада. Известно, что любое подвижное соединение двух деталей предполагает наличие в них зазоров и, соответственно, снижение жесткости соединения. Возникающее в момент выстрела от действия сил отдачи незначительное перемещение деталей и частей оружия приводит к изменению средней точки попадания и, в конечном счете, потере кучности.

После проработки нескольких компоновочных схем был выбран вариант узла крепления приклада с вертикальной осью шарнира и горизонтальным расположением фиксатора приклада. Приклад складывается на правую сторону ствольной коробки, что является более удобным для приведения приклада в боевое положение в сравнении с автоматом АК74М. Приклад выполнен из стальных труб с затыльником и упором щеки, изготовленными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2 положениях: верхнем – при стрельбе с использованием оптического прицела и нижнем — при стрельбе с использованием механического прицела.

СВДС приклад сложен

Приклад СВДС складывается на правую строну ствольной коробки. Таким образом, при складывании приклада, нет необходимости в отделении оптического прицела. Удобнее становится размещение винтовки в укладке парашютиста при десантировании. Упор щеки может фиксироваться в двух положениях — для стрельбы с механическим прицельным приспособлением и оптическим прицелом.

Для удобства обращения со снайперской винтовкой на марше, при десантировании и перевозке в различных видах боевой техники (БМП, БТР, вертолетах и других) приклад винтовки изготовлен из термопластмассы с несъемной щекой складывающимся на правую сторону.

Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена. Небольшим изменениям подверглись корпус спускового механизма и спусковой крючок.

пламегаситель СВДС

Для упрощения обслуживания винтовки в условиях боевой обстановки режим работы газоотводного устройства был оптимизирован, что позволило исключить из конструкции регулятор газового двигателя.

Проведенные исследовательские работы по поиску и отработке конструкции пламегасителя с небольшими линейными размерами привели к выбору варианта, не уступающему штатному пламегасителю как по степени пламегашения, так и по уровню величины звукового давления на органы слуха стрелка.

Винтовка оснащена механическим (открытым), оптическим прицелом (ПСО-1М2) или ночными прицелами: НСПУМ (СВДСН2) или НСПУ-3 (СВДСН3).

Снайперская винтовка Драгунова с приставкой «С» по своим массогабаритным показателям опередила другие армейские (в том числе иностранные) снайперские аналоги.

weaponland.ru

Снайперская винтовка Драгунова СВД (Россия / СССР)

Снайперская винтовка СВД

В 1958 году ГРАУ (Главное Ракетно-Артиллерийское Управление) Генштаба Советской Армии объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии. В конкурсе победил коллектив, возглавляемый Е.Ф. Драгуновым — главным конструктором, руководителем группы разработчиков целевого спортивного оружия, представившим новую снайперскую винтовку – СВД.

В 1963 году СВД (Снайперская винтовка Драгунова) была принята на вооружение Советской Армии.

Устройство СВД:
1 — рама 6В1. 2-7; 2 — ударник 6В1 2-5; 3 — крышка 6В1. сб. 5;
4 — стержень направляющий 6В1. 5-6; 5 — втулка направляющая
6В1. 5-5; 6 — затвор 6В1. 2-1; 7 — ось выбрасывателя 6В1. 2-3;
8 — штифт ударника 6В1. 2-6; 9 — пружина выбрасывателя 6В1. 2-4;
10 — выбрасыватель 6В1. 2-2; 11 — пружина возвратная 6В1. 5-4;
12 — хомутик планки прицельной 6В1. 48; 13 — планка прицельная
6В1. 1-21; 14 — накладка левая в сборе 6В1. сб. 1-3; 15 — пружина
толкателя 6В1. 1-24; 16 — защелка газовой трубки 6В1. 1-38;
17 — камера газовая 6В1. 1-15; 18 — поршень газовый 6В1. 1-22;
19 — трубка газовая 6В1. 1-25; 20 — регулятор газовый 6В1. 1-53;
21 — корпус мушки 6В1. 1-20; 22 — мушка 6В1. 1-17; 23 — толкатель
6В1. 1-23; 24 — основание мушки 6В1. 1-16; 25 — ствол 6В1. 1-1;
26 — кольцо верхнее в сборе 6В1. сб. 1-1; 27 — чека кольца 6Bl.
сб. 1-7; 28 — сальник в сборе 6В1. сб. 1-8; 29 — накладка правая в
сборе 6В1. сб. 1-4; 30 — кольцо нижнее с пружиной 6В1. сб. 1-5;
31 — корпус магазина 6В1. сб. 6-1; 32 — пружина магазина 6В1. 6-12;
33 — крышка магазина 6В1. 6-11; 34 — планка в сборе 6В1. сб. 6-3;
35 — подаватель 6В1. сб. 6-2; 36 — коробка 6В1. 1-2; 37 — щиток в
сборе 6В1. сб. 3; 38 — механизм ударно-спусковой 6В1. сб. 4;
39 — чека крышки 6В1. сб. 1-2; 40 — приклад 6В1. сб. 7.

Винтовка СВД представляет собой самозарядное оружие с газоотводной автоматикой, с коротким ходом не связанного жестко с затворной рамой газового поршня (для уменьшения массы подвижных частей автоматики). В конструкции газоотводного узла предусмотрен двухпозиционный газовый регулятор. Запирание ствола — поворотом затвора, имеющего 3 боевых упора.

Ряд черт в устройстве СВД напоминает автомат Калашникова — автоматика также действует за счет отвода пороховых газов через боковое отверстие в стенке ствола, запирание канала ствола производится поворотом затвора, причем затвор, поворачиваясь при отпирании, несколько страгивает назад гильзу, облегчая ее последующее извлечение из патронника. Похожа и форма затвора. Основное отличие автоматики СВД — это затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Толкатель и поршень выполнены как отдельные детали с собственной пружиной и возвращаются в исходное положение сразу после отброса рамы назад. Возвратный механизм затворной рамы включает две пружины, это обеспечивает плавность работы автоматики.

Ударный механизм — куркового типа, с такой же формой боевой пружины, как и у АК-47. УСМ выполнен в отдельном корпусе, что снижает нагрузки на него при выстреле. Оригинальной чертой является использование курка в качестве разобщителя шептала со спусковым крючком.

На дульной части ствола крепится цилиндрический щелевой пламегаситель. Он имеет пять продольных щелей расположенных и спрофилированных так, что пламегаситель играет еще и роль компенсатора. Кроме того, он маскирует выстрел при стрельбе ночью и предохраняет ствол от загрязнения.

Флажковый предохранитель двойного действия: он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, закрывая вырез ствольной коробки. Спуск обеспечивает производство выстрела только при полностью запертом затворе.

Цевье, состоящее из двух половин, снабженных большим числом продольных прорезей, служащих для охлаждения, приклад рамочный с интегрированной пистолетной рукояткой первоначально изготовлялись из прессованной фанеры. В 1990-х годах фанеру заменили стеклонаполненным полиамидом.

Винтовка имеет деревянный приклад сложной рамочной формы. Вырез в прикладе и передняя его грань образуют пистолетную рукоятку. На приклад крепится «щека». Затыльник приклада и «щека» не регулируются. В более современных винтовках приклад и накладки изготавливаются из пластмассы.

Центр тяжести заряженной винтовки располагается почти точно на уровне магазина.

Магазин вмещает десять патронов, расположенных в шахматном порядке.

оптический прицел ПСО-1

Ствольная коробка фрезерованная из стали.

Штатно винтовка комплектуется ружейным ремнем для переноски.

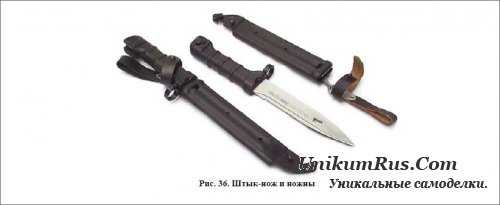

Для рукопашного боя к СВД может крепиться штык-нож.

Винтовка оснащена несъемными открытыми прицельными приспособлениями в виде мушки в намушнике и регулируемого целика, расположенного перед крышкой ствольной коробки. Кронштейн для оптического прицела крепится к ствольной коробке слева. Помимо основного оптического прицела ПСО-1, фиксированной кратности 4Х (ПСО-1М2, 1П21 ) и подсветкой сетки на СВД могут устанавливаться ночные бесподсветочные прицелы НСПУ, НСПУМ или НСПУ-З (1ПН75).

Снайперская винтовка СВД с установленными ночными прицелами маркируется, как СВДН.

СВДН с установленным ночным прицелом

Для стрельбы из снайперской винтовки применяются винтовочные патроны калибра 7.62х54R (7.62х53) с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14).

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.

СВД
при стрельбе

При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).

В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

СВД с пластмассовым прикладом и накладками более поздний модернизированный вариант

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

Калибр, мм	7.62x54R
Вес без патронов и прицела, кг	3.8
Длина, мм	1220
Длина ствола, мм	620
Начальная скорость пули, м/с	830
Прицельная дальность, м — с открытым прицелом — с оптическим прицелом — с ночным прицелом	1200 1300 300
Темп стрельбы, выстр/мин	30
Емкость магазина, кол. патронов	10

По мнению большинства специалистов, винтовка эргономически удачно спроектирована: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела. По сравнению с обычной магазинной снайперской винтовкой, практическая скорострельность которой около 5 выстр/мин, винтовка Драгунова, по утверждению экспертов, достигает 30 прицельных выстрелов в минуту.

СВД обладает хорошей кучностью стрельбы: на дальности 1000 м срединное отклонение попаданий не превышает 560 мм.

СВД широко использовалась практически во всех боевых операциях, проводимых Советской и Российской армиями с момента ее принятия на вооружение, и показала себя исключительно надежным и удобным в обращении образцом стрелкового оружия.

На базе снайперской винтовки Драгунова выпущен целый ряд модификаций — винтовка СВД-С с укороченным стволом и складным вбок прикладом, гражданские охотничьи карабины «Медведь» и «Тигр».

Копии и клоны СВД стали выпускаються и за рубежом, при этом среди них встречаются как довольно точные копии (например, китайские винтовки Тип 85 калибра 7.62х54R и NDM-86 калибра 7.62х51) так и имитации на базе конструкции автомата Калашникова, такие как румынская винтовка FPK.

снайперская винтовка Драгунова

weaponland.ru

Weaponplace.ru — Снайперская винтовка Драгунова (СВД)

Снайперская винтовка Драгунова (СВД)

В пятидесятых годах в связи с перевооружением нашей армии перед конструкторами была поставлена задача создания снайперской самозарядной винтовки. В эту работу включился и Евгений Федорович Драгунов, уже известный к тому времени изобретатель ряда образцов спортивного стрелкового ружия.

Несколько строк из биографии конструктора. Родился в 1920 году в городе Ижевске в семье потомственных оружейников. После окончания средней школы поступил в индустриальный техникум. Затем — работа на заводе. В 1939 году, после призыва в армию был направлен в школу младших командиров. В дальнейшем, после демобилизации в 1945 году работал старшим оружейным мастером. О том, с какими трудностями столкнулась конструкторская группа. — свидетельство самого Драгунова: При конструировании нам необходимо было преодолеть ряд противоречий. Например, для надежной работы винтовки в тяжелых условиях ей нужно иметь большие зазоры между подвижными частями, а для того, чтобы иметь лучшую кучность, необходимо все как можно плотнее пригнать. Или, скажем винтовка должна быть легкой, но для лучшей кучности — чем тяжелее до известного предела, тем лучше. В общем, к финалу мы подошли уже в 1962 году, пережив целую серию неудач и успехов. Достаточно сказать, что с магазином мы возились больше года. Узел цевья, с виду простои, оказался самым трудным, и мы окончательно его оформили в самом конце. Любопытно, что СВД одержала верх в нелегкой конкурентной борьбе. Одновременно с Драгуновым к разработке была привлечена группа А. Константинова. Оба конструктора представили свои образцы почти в одно и то же время. Эти образцы подверглись самым серьезным испытаниям. По меткости стрельбы и кучности боя, этим важнейшим для снайперского оружия характеристикам, винтовка Драгунова показала лучшие результаты. что. в конечном счете, и определило исход испытаний.

В 1963 году СВД была принята на вооружение нашей армии. Снайперская винтовка Драгунова предназначена для уничтожения появляющихся, движущихся, открытых и маскированных одиночных целей. Винтовка является самозарядным оружием, прицельный огонь ведется одиночными выстрелами.

Автоматика винтовки действует за счет отвода пороховых газов через отверстие в стенке канала ствола. Запирание канала ствола осуществляется поворотом затвора против часовой стрелки. Данная схема была апробирована Драгуновым еще в спортивном оружии. В отличие от схемы автомата Калашникова (запирание на два боевых упора поворотом затвора по часовой стрелке) досылатель патрона используется в качестве третьего боевого упора, что позволило при тех же поперечных габаритах затвора и угле поворота увеличить примерно в полтора раза площадь боевых упоров. Три опорные поверхности обеспечивают стабильное положение затвора, что способствует повышению кучности стрельбы.

Главной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Рукоятка перезаряжания, расположенная справа, изготавливается заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, подпирая рукоятку перезаряжания. Спуск обеспечивает производство выстрела только при полностью запертом затворе. Ударноспусковой механизм собран в отдельном корпусе.

На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствол. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надежность винтовки в работе.

Винтовка оснащена механическим (открытым), оптическим( ПСО-1М2) прицелами или ночными прицелами: НСПУМ(СВДН2) или НСПУ-3(СВДН3)

Для стрельбы из СВД применяются винтовочные патроны 7,62х53: обыкновенными, трассирующими и бронебойно-зажигательными пулями. Для повышения кучности боя к винтовке разработан специальный снайперский патрон с пулей со стальным сердечником, обеспечивающим в 2,5 раза лучшую кучность стрельбы, чем обычными патронами.

По мнению большинства специалистов, винтовка эргономически удачно спроектирована: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела. По сравнению с обычной магазинной снайперской винтовкой, практическая скорострельность которой около 5в/м, винтовка Драгунова, по утверждению экспертов, достигает 30 прицельных выстрелов в минуту.

Страна производитель	Россия
Тактико-технические характеристики:
Калибр, мм	7,62
Масса без патронов и прицела, кг	4,2
Длина, мм	1220
Высота с оптическим прицелом, мм	230
Ширина с оптичеким прицелом, мм	88
Длина ствола, мм	620
Начальная скорость пули, м/с	830
Скорострельность, в/м	30
Дульная энергия, дж	4064
Емкость магазина, патронов	10
Прицельная дальность с открытым прицелом, м	1200
Прицельная дальность с оптическим прицелом, м	1300
Прицельная дальность с ночным прицелом, м	300

заглушка мебельная для проводов

weaponplace.ru

Снайперская винтовка Драгунова СВД.

Назначение снайперской винтовки Драгунова.

7,62-мм снайперская винтовка Драгунова является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.Прицел снайперский оптический ПСО-1 служит для точного прицеливания из снайперской винтовки по различным целям.

Огонь из снайперской винтовки наиболее эффективен на расстоянии до 800 м. Прицельная дальность стрельбы с оптическим прицелом — 1300 м, с открытым прицелом — 1200 м.
Дальность прямого выстрела по грудной фигуре — 430 м, а по бегущей фигуре — 640 м. Боевая скорострельность — до 30 выстрелов в минуту.
Масса снайперской винтовки без штык-ножа, с оптическим прицелом, не снаряженным магазином и щекой приклада 4,3 кг.

Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями или винтовочные снайперские патроны.
Огонь из снайперской винтовки ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.
Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.
С 1963 г. рамочный приклад (с отделяемой щекой) и ствольные накладки изготавливались из бакелитовой фанеры, однако в середине 90-х годов, винтовка претерпела некоторые изменения во внешнем виде. Сначала СВД стали комплектовать ствольными накладками из полиамида, а затем и прикладом с неотъёмной поворотной щекой, также изготовленного из стеклонаполненного полиамида.

Общее устройство

Снайперская винтовка состоит из следующих основных частей и механизмов:

■ ствола со ствольной коробкой, открытым прицелом и прикладом,
■ крышки ствольной коробки,
■ возвратного механизма,
■ затворной рамы,
■ затвора,
■ газовой трубки с регулятором, газового поршня и толкателя с его пружиной,
■ ствольных накладок,
■ ударно-спускового механизма,
■ предохранителя,
■ магазина,
■ щеки приклада,
■ оптического прицела.

В комплект снайперской винтовки входят:

■ прицел снайперский оптический — 1 шт.;
■ штык-нож — 1 шт.;
■ сумка для прицела и магазинов (рис. 4) — 1 шт.;
■ сумка под ЗИП (рис. 6) — 1 шт.;
■ ремень для ношения стрелкового оружия (рис. 5) — 1 шт.

Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.

Работа частей и механизмов

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.
При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.
Винтовка имеет газовый регулятор, с помощью которого изменяются скорости отката подвижных частей. В условиях нормальной эксплуатации при смазанных деталях регулятор устанавливается на деление 1. При длительной стрельбе без чистки и смазки и сильном загрязнении винтовки может появиться задержка — неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Перевод регулятора из одного положения в другое производится с помощью фланца гильзы или патрона.

Разборка и сборка винтовки

Разборка снайперской винтовки может быть неполная и полная: неполная — для чистки, смазки и осмотра винтовки; полная — для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как это ускоряет изнашивание частей и механизмов. При разборке и сборке винтовки не применяйте излишних усилий и резких ударов. При сборке винтовки сличите номера на ее частях с номером на ствольной коробке.

Порядок неполной разборки снайперской винтовки

1)Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на за-щелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.

2)Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника; до отказа сдвинуть прицел назад и отделить его от ствольной коробки.

3)Отделить щеку приклада. Повернуть застежку замка щеки вниз, снять петлю с зацепа обоймы и отделить щеку.

4)Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.

5)Отделить затворную раму с затвором. Отвести затворную раму назад до отказа и отделить от ствольной коробки.

6)Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

7)Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу, движением вниз отделить ударно-спусковой механизм от ствольной коробки.

8)Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа, сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку.

9)Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень; ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

Порядок сборки снайперской винтовки после неполной разборки

1)Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя — в гнездо поршня.
2)Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
3)Присоединить ударно-спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
4)Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5)Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
6)Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
7)Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада залежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.
8)Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами на левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.

Назначение, устройство частей и механизмов винтовки

Ствол (рис. 18) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Калибр канала ствола — 7,62 мм. Снаружи ствол имеет: основание мушки, газовую камору, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела, и на казенном срезе вырез для зацепа выбрасывателя.

Основание мушки (рис. 19) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

Газовая камора (рис. 20) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой каморы сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.
Газовый поршень помещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.

Толкатель с пружиной (рис. 21) служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

Регулятор имеет две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки может появиться задержка — неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона (рис. 22) и повернуть регулятор.

Верхнее и нижнее упорные кольца служат для присоединения ствольных накладок к стволу. На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок, а также вырезы для выступов крышки ствольной коробки. Верхнее упорное кольцо состоит из двух частей — неподвижной и перемещающейся. На неподвижной части находятся упоры (отгибы) для удержания накладок, а на перемещающейся части — замыкатель для закрепления верхнего упорного кольца на присоединенных ствольных накладках. В стенках накладок сделаны вентиляционные окна.
Ствольная коробка (рис. 23) служит для соединения частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещается затворная рама с затвором и ударно-спусковой механизм; сверху она закрывается крышкой.

Ствольная коробка имеет: внутри — вырезы для запирания затвора, задние стенки которых являются боевыми упорами, и с левой стороны выступ со скосом для предварительного поворота затвора в начале его запирания, отгибы с вырезами для направления движения затворной рамы и затвора; отражательный выступ со скосом для отражения гильз; перемычку с осью для присоединения ударно-спускового механизма и гнездом для помещения останова затвора с пружиной; вырез для зацепа магазина; в боковых стенках — отверстия для предохранителя и отверстия для замыкателя крышки ствольной коробки; на правой стенке — две фиксирующие выемки для постановки предохранителя и фиксатор замыкателя крышки ствольной коробки; на левой стенке — выступы для крепления (присоединения) оптического прицела; снизу — окно для магазина и окно для ударно-спускового механизма.
К ствольной коробке прикреплен приклад.
Крышка ствольной коробки (рис. 24) предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней размещается возвратный механизм. Впереди она имеет выступы для фиксации крышки в нижнем упорном кольце ствола; с правой стороны — вырезы для прохода выбрасываемых наружу гильз и для движения рукоятки перезаряжания; сзади — вкладыш; в боковых стенках — отверстия: слева — для оси серьги возвратного механизма, справа — для выталкивания этой оси выколоткой. Вкладыш имеет окно для серьги возвратного механизма; выступ с полукруглой выемкой для крепления крышки к ствольной коробке с помощью замыкателя; цилиндрический выступ, который вместе с передней стенкой вкладыша воспринимает удар затвора и затворной рамы в крайнем заднем положении; отверстие для оси серьги возвратного механизма и пружинный фиксатор оси серьги.

Возвратный механизм (рис. 25) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной коробки.

Затворная рама (рис. 26) служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет: внутри — верхний канал для возвратного механизма, нижний канал для затвора, продольный паз для прохода отражательного выступа (в винтовках первого выпуска этот паз отсутствует) и два боковых канала, сделанных для облегчения; сзади — выступ, исключающий возможность выстрела при недокрытом затворе и служащий для поворота курка при отходе затворной рамы назад; по бокам — пазы с направляющими выступами для движения затворной рамы по отгибам ствольной коробки; с левой стороны сзади — выступ для опускания (поворота) рычага автоспуска; с правой стороны впереди — рукоятку для перезаряжания винтовки; снизу — фигурный вырез для помещения в нем ведущего выступа затвора и паз со скосом для прохода головки курка.

Затвор (рис. 27) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.
Остов затвора имеет: на переднем срезе — два цилиндрических выреза для дна гильзы и выбрасывателя; два выема, исключающих удар затвора о казенный срез ствола; три боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки. На правом боевом выступе расположен ведущий выступ для поворота затвора при запирании и отпирании; на левом выступе имеется скос для предварительного поворота затвора при запирании; нижний выступ является досылателем патронов; на левой стороне — продольный паз для прохода отражательного выступа ствольной коробки. В утолщенной части остова затвора — поперечные отверстия для оси выбрасывателя и шпильки ударника. Внутри остова затвора сделан канал для помещения ударника.
Ударник имеет боек и уступ для ограничения движения ударника шпилькой. Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

Ударно-спусковой механизм (рис. 28) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.
Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.
Корпус имеет: снизу — предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках — три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди — вырезы для оси перемычки ствольной коробки; сзади — зацепы для концов пружины спускового крючка; внутри — стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.
Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеется боевой взвод с пазом для тяги спускового крючка, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, длинным концом — на хвост шептала, коротким концом — на хвост автоспуска.
Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе. Он имеет шептало для удержания курка на взводе автоспуска, рычаг для разъединения шептала автоспуска со взводом автоспуска курка выступом затворной рамы при подходе ее в переднее положение, хвост для короткого конца боевой пружины и отверстие для оси.
Шептало служит для удержания курка после выстрела в крайнем заднем положении. Шептало имеет зацепы для удержания курка на боевом взводе, перемычку для зацепа тяги спускового крючка и хвост для длинного конца боевой пружины.
Спусковой крючок с пружиной служит для вывода шептала из-под боевого взвода курка. Он имеет тягу с зацепом, ограничитель щитка, отверстия для оси и хвост. В корпусе ударно-спускового механизма на своей оси помещается защелка магазина с пружиной.

Предохранитель (рис. 29) служит для запирания шептала, спускового крючка и одно-временного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления ударно-спускового механизма в ствольной
коробке. Предохранитель имеет: ось, закрепляющую ударно-спусковой механизм на ствольной коробке, с утолщенной частью для запирания шептала и выступами для ее удержания в ствольной коробке; щиток с выступом, закрывающий вырез для движения рукоятки затворной рамы при установке винтовки на предохранитель. На утолщенной части оси сделаны вырезы для хвоста шептала и для ограничителя щитка. Нижнее положение предохранителя отвечает установке его для ведения огня, а верхнее — на предохранитель.

Приклад имеет: вырез, образующий рукоятку и служащий для помещения большого пальца правой руки, и вырез для застежки замка щеки приклада; окно с антабкой для ремня; металлический затыльник; шуруп-фиксатор замыкателя крышки, ствольной коробки.
Приклад с помощью соединительного винта и шурупа присоединяется к ствольной коробке.
Щека приклада применяется только при стрельбе с оптическим прицелом. Она состоит из деревянного основания, мягкой набивки с кожаным покрытием и замка для крепления щеки на прикладе. Замок имеет обойму с зацепом и застежку с петлей.

Прицельные приспособления служат для наводки винтовки при стрельбе по целям на различные расстояния. Прицельные приспособления снайперской винтовки состоят из оптического прицела ПСО-1 и механического (открытого) прицела.
Оптический прицел (рис. 31) является основным прицелом снайперской винтовки. Увеличение прицела 4-кратное, поле зрения 6°. Оптический прицел состоит из механической и оптической частей. Механическая часть прицела включает, корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
Оптическая часть прицела включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

Прицел (рис. 32) состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.

Колодка прицела имеет: сверху — два вектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки и гнездо для пластинчатой пружины; внутри — сквозной канал для толкателя с пружиной.
Пластинчатая пружина служит для удержания прицельной планки в приданном положении.
Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении. На прицельной планке нанесена шкал с делениями от 1 до 12 и буквой П. Цифры шкалы обозначают дальности стрельбы сотнях метров, П — постоянная установи прицела, соответствующая прицелу 4.
Хомутик надет на прицельную планку удерживается в приданном положении за щелкой. Защелка имеет зуб, который под действием пружины заскакивает в вырез прицельной планки.
Мушка ввинчена в предохранитель. На предохранителе и основании мушки нанесены риски, определяющие положение мушки.

Магазин (рис. 33) служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки стопорной планки, пружины и подавателя.
Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней — опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. 

Стенки корпуса для прочности сделаны ребристыми. Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки.
Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.

Штык-нож (рис. 34) присоединяется к снайперской винтовке перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

Важно знать:
Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода необходимо следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.

Штык-нож состоит из лезвия и рукоятки. На лезвии имеются: режущая грань; пила; режущая кромка, которая в сочетании с ножнами используется как ножницы; Рукоятка служит для удобства действия и для примыкания штыка-ножа к винтовке. На рукоятке имеются: спереди — кольцо для надевания на пламегаситель, зацеп для ремня; сзади — продольные пазы, которыми штык-нож надевается на соответствующие выступы на упоре основания мушки; защелка; предохранительный выступ; отверстие для ремня; пласт¬массовые щечки и ремень для удобства обращения со штыком-ножом.
У штыков-ножей последних выпусков пластмассовые щечки заменены пластмассовым корпусом, который удерживается на рукоятке металлическим наконечником с соединительным винтом.

Ножны (рис. 35) служат для ношения штык-ножа на поясном ремне. Кроме того, они используются вместе со штыком-ножом для резки проволоки. Ножны имеют подвеску с петлей, выступ-ось, упор для ограничения поворота штыка-ножа при действии им как ножницами; внутри ножен имеется пластинчатая пружина с фиксатором для удержания штыка-ножа от выпадания.
На ножнах последних выпусков резиновый наконечник заменен пластмассовым корпусом и изменена подвеска. Вместо верхнего карабинчика сделана петля для ношения штыка- ножа на поясном ремне.

Назначение и устройство принадлежности к снайперской винтовке

Принадлежность (рис. 37) служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится в сумке для прицела и магазинов.
К принадлежности относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и масленка.

Щека применяется при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па приклад винтовки и фиксируется на нем с помощью замка.
Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом.
Протирка предназначена для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
Ерш служит для чистки канала ствола раствором РЧС.
Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте.
Выколотка применяется для выталкивания осей и штифтов.
Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных частей: пенала-ключа и крышки пенала.
Пенал-ключ используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки и сборке шомпола.
Крышка пенала применяется как дульная накладка при чистке ствола.
Масленка служит для хранения смазки.

Задержки и неисправности, возникающие при стрельбе из СВД и способы их устранения

Тюнинг СВД

Ну и еще немного классного видео.

[media=https://www.youtube.com/watch?v=nap3X9WuOZE]

Р.S. Не забудьте ответить на опрос.

unikumrus.com

История создания винтовки СВДС — Энциклопедия оружия и боеприпасов

Прежде всего, необходимо сказать, что базовый образец — снайперская винтовка конструкции Е.Ф. Драгунова — в своём классе самозарядного снайперского оружия по обобщенному параметру кучности стрельбы, надежности работы автоматики в затруднённых условиях функционирования, простоте устройства и незначительной массы является лучшей в мире. Несомненно возможна разработка самозарядной снайперской винтовки с более высокой кучностью стрельбы (например снайперская винтовка SR-25), однако достижение такой же как у СВД надёжности работы автоматики в разных климатических условиях весьма сомнительна. При разработке российского оружия надежности всегда уделялось первостепенное внимание.

Несмотря на все положительные качества СВД до недавнего времени не удовлетворяла требованиям воздушно-десантных войск по такому важному техническому параметру как общая длина винтовки. Снайпер, выполняющий десантирование с парашютом, нагруженный снаряжением, не в состоянии был иметь при себе длинную снайперскую винтовку, из-за опасности быть травмированным или даже погибнуть при приземлении. Поэтому после приземления снайперу приходилось искать свое оружие, которое десантировалось отдельно.

СВД по сей день является лучшим образцом снайперского оружия в своем классе

С таким положением дел в столь высокомобильных войсках мириться было нельзя, и Главным артиллерийским управлением (ГАУ) были инициированы опытно-конструкторские работы по модернизации снайперской винтовки Драгунова с целью сокращения линейных размеров оружия.

Сам создатель СВД, Евгений Федорович Драгунов прекрасно понимал, что СВД должна быть более маневренной. В коллективе конструкторского бюро разрабатывались различные варианты СВД, в том числе и выполненные по схеме буллпап. Характерная черта буллпапа — компактность, но сдвинутый глубоко в ложу ствол и размещенные позади ударно-спускового механизма ствольная коробка и магазин приводят к появлению тех недостатков, с которыми недопустимо мириться в снайперском оружии. Данная компоновка оружия, кстати, так никогда и не была одобрена вооруженными силами США. И только у нас в России, такая уважаемая фирма, как ЦКИБ СОО уродует СВД в буллпап, нарушая при этом авторские права разработчиков.

В результате длительных поисков все «экзотические» варианты были отклонены. Работы по модернизации винтовки СВД проводились на производственном объединении «Ижмаш» одновременно двумя конструкторскими группами. В честной и упорной борьбе конструкторов одной оружейной школы рождалось новое оружие.

СВДС приобрела новые, по сравнению с СВД черты, но осталась не менее красивой и изящной

Приклад СВДС складывается на правую строну ствольной коробки Таким образом, при складывании приклада, нет необходимости в отделении оптического прицела. Удобнее становится размещение винтовки в укладке парашютиста при десантировании. Упор щеки имеет может фиксироваться в двух положениях — для стрельбы с механическим прицельным приспособлением и оптическим прицелом

Когда задача сформулирована достаточно чётко, необходимо не ошибиться при определении путей её решения. В результате проведённых работ стало ясно, что требуемую длину винтовки в походном положении можно получить за счет некоторого сокращения длины ствола, применения складывающегося приклада и компактного пламегасителя. На этом этапе возникла задача — как сохранить кучность стрельбы из винтовки при изменении отдельных ее элементов? Необходимо было решить ряд важных проблем. Среди них: сокращение длины ствола с повышением его жесткости за счет увеличения наружного диаметра; разработка пламегасителя меньшей длины, но с сохранением эффективности пламегашения при выстреле и обеспечением параметров по уровню звукового воздействия на стрелка в пределах штатного пламегасителя; проектирование складывающегося приклада.

Наибольшую сложность среди вышеперечисленных работ представляла разработка складывающегося приклада с жесткостью, сравнимой с жёсткостью штатного приклада. Известно, что любое подвижное соединение двух деталей предполагает наличие в них зазоров и, соответственно, снижение жесткости соединения. Возникающее в момент выстрела от действия сил отдачи незначительное перемещение деталей и частей оружия приводит к изменению средней точки попадания и, в конечном счете, потере кучности.

После проработки нескольких компоновочных схем был выбран вариант узла крепления приклада с вертикальной осью шарнира и горизонтальным расположением фиксатора приклада. Приклад складывается на правую сторону ствольной коробки, что является более удобным для приведения приклада в боевое положение в сравнении с автоматом АК74М. Приклад выполнен из стальных труб с затыльником и упором щеки, изготовленными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2 положениях: верхнем – при стрельбе с использованием оптического прицела и нижнем — при стрельбе с использованием механического прицела.

Защелка приклада находится с правой стороны ствольной коробки. В сложенном положении приклад удерживается выступающей деталью в средней части ствольной коробки

Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена. Небольшим изменениям подверглись корпус спускового механизма и спусковой крючок.

Для упрощения обслуживания винтовки в условиях боевой обстановки режим работы газоотводного устройства был оптимизирован, что позволило исключить из конструкции регулятор газового двигателя.

Проведенные исследовательские работы по поиску и отработке конструкции пламегасителя с небольшими линейными размерами привели к выбору варианта, не уступающему штатному пламегасителю как по степени пламегашения, так и по уровню величины звукового давления на органы слуха стрелка.

Снайперская винтовка СВДС прошла полный комплекс заводских, полигонных и летных испытаний и была принята на вооружение Российской армии. Знания, приобретенные при создании винтовки, позволили успешно решать задачи по разработке охотничьего оружия. Позднее был создан вариант быстросъемного приклада, который позволяет значительно уменьшить габариты охотничьего оружия при транспортировке и хранении.

Теперь снайперская винтовка Драгунова с приставкой «С» не имеет достойных соперников на мировом рынке и по массо-габаритным показателям.

Тактико-технические характеристики винтовок СВД и СВДС
ТТХ	СВД	СВДС
Калибр, мм	7,62	7,62
Применяемый патрон	7,62х53	7,62х53
Боевая скорострельность, выстр./ мин	30	30
Дальность, до которой сохраняется убойное действие пули, м	3800	3800
Начальная скорость пули, м/с	830	810
Прицельная дальность стрельбы, м:
— с открытым прицелом	1200	1200
— с оптическим прицелом	1300	1300
Длина ствола, мм	620	565
Гарантированная живучесть ствола, выстр.	10 000	10 000
Вместимость магазина, патронов	10	10
Число нарезов	4	4
Длина винтовки со штык-ножом, мм	1370	—
Габариты винтовки без штык-ножа, мм:
— длина с откинутым прикладом	1220	1135
— длина со сложенным прикладом	—	875
— высота	230	175
— ширина	88	88
Масса винтовки без штыка-ножа с оптическим прицелом, неснаряженным магазином и щекой, кг	4,30	4,68
Тип основного прицела	оптический, ПСО-1М
Увеличение оптического прицела, крат.	4	4

Владимир Симоненко
Калашников 0-2000

weaponland.ru

Винтовка СВД (Бывший СССР) — Военная техника

Советская Армия всегда уделяла снайперам большое внимание и снабжала их хорошим оружием. Нынешняя винтовка СВД, хотя длинна и громоздка, — надежное оружие, даже если и не так точна, как, скажем, L42. Она имеет модифицированную самозарядную схему с автоматикой на основе отвода газов АК-47, сочетающуюся с крупным магазином.

Тот, кто читает документы, рассказывающие о Великой отечественной войне (для остального мира — Вторая мировая война), не может не заметить внимания, которое уделяется снайперам в Советской Армии. Это внимание не уменьшилось со временем, и как продолжение этой линии в СССР создана считающаяся одной из лучших современных снайперских винтовок СВД, часто называемая «Драгунов».

СВД («Снайперская винтовка Драгунова») появилась в 1963 г и с тех пор считается одним из самых ценных трофеев пехоты. Это самозарядное оружие, действующее по тому же принципу, что и штурмовая винтовка АК-47, но с измененной системой газового привода автоматики. В отличие от АК-47, использующей короткий патрон 7,62×39, СВД стреляет старым патроном 7,62х54Р с гильзой с закраиной, появившимся еще в 1890-х годах для винтовок Мосина-Нагана. Он остается хорошим патроном для снайперской стрельбы, а т.к. он еще используется в некоторых советских пулеметах, то всегда есть в наличии.

СВД имеет длинный ствол, но оружие хорошо сбалансировано, с ним удобно обращаться, а отдача не слишком чувствительна. Если винтовку и нельзя сразу же узнать по длинному стволу, то по форме приклада — можно. При стрельбе винтовку обычно фиксируют с помощью ремня, а не сошек, предпочтительных у других моделей; есть оптический прицел поисково-спасательного оборудования -1. Он закреплен слева от ствольной коробки и имеет увеличение х 4. Он необычен тем, что содержит встроенный инфракрасный-элемент, позволяющий применять прицел и как пассивный ночной, хотя чаще он используется вместе с отдельным инфракрасным-прожектором подсветки цели (в действительности, поисково-спасательные операции -1 снабжен лишь обнаружителем инфракрасных-прожекторов. — Прим. ред.). На случай отказа оптического прицела есть обычный прицел.

Винтовка имеет 10-патронный коробчатый магазин.

Испытания показали, что СВД имеет хорошую точность на дальности более 800 м. Несмотря на длинный ствол, винтовка удобна в обращении и стрельбе. Она поставлена во многие страны как Варшавского договора, так и другие, применялась в Афганистане, причем некоторые экземпляры попали в руки партизан, которые, несомненно, не новички в снайперской стрельбе. Китай производит копию СВД и даже предлагает ее на экспорт, указывая ее эффективную дальность 1000 м.

Тактико-технические характеристики винтовки СВД

• Калибр, мм: 7,62;
• Длина, мм: 1225 общая без штыка; 547 ствол;
• Масса, кг: 4,385 незаряженная, в полном комплекте;
• Начальная скорость пули, м/с: 830;
• Емкость магазина: 10 патронов.

Предыдущая статья:Винтовка «Вальтер» WA2000 Следующая статья:Снайперская винтовка «Галил»

voenteh.com
