СВДС снайперская винтовка — характеристики, фото, ттх

Снайперская винтовка СВДС со складным прикладом и укороченным стволом

Снайперская винтовка СВДС

В 1991 г. конструкторы завода «Ижмаш» произвели доработку снайперской винтовки СВД, в результате которой появился новый вариант СВДС. В отличие от СВД, СВДС имеет усовершенствованный газоотводный узел, пламегаситель, более массивный ствол. Несмотря на все положительные качества СВД не удовлетворяла требованиям воздушно-десантных войск по такому важному техническому параметру как общая длина винтовки.

Снайпер, выполняющий десантирование с парашютом, нагруженный снаряжением, не в состоянии был иметь при себе длинную снайперскую винтовку, из-за опасности быть травмированным или даже погибнуть при приземлении. Поэтому после приземления снайперу приходилось искать свое оружие, которое десантировалось отдельно. А с началом военных действий в Афганистане, среди военных пошел разговор о том, что СВД необходимо сделать еще более компактной, т.к. штатная винтовка плохо вписывалась в ограниченное пространство БМП.

С таким положением дел в столь высокомобильных войсках мириться было нельзя, и Главным артиллерийским управлением (ГАУ) были инициированы опытно-конструкторские работы по модернизации снайперской винтовки Драгунова с целью сокращения линейных размеров оружия. Работы по модернизации винтовки СВД проводились одновременно двумя конструкторскими группами. Сперва появились два рабочих варианта СВДС — снайперской винтовки Драгунова, складной. Один из них, со стволом 620 мм, получил индекс СВДС-А, т.е. «армейский». Другой со стволом, укороченным до 590 мм, назывался СВДС-Д — «десантный». Было принято решение оставить только десантный вариант с названием СВДС. Отошедший от активной конструкторской работы, Драгунов уже не смог довести проект по складной модификации. Эту работу завершил коллектив во главе с Азарием Ивановичем Нестеровым — опытнейшим конструктором, проработавшим к тому времени в ВПК около 40 лет.

В результате проведённых работ стало ясно, что требуемую длину винтовки в походном положении можно получить за счет некоторого сокращения длины ствола, применения складывающегося приклада и компактного пламегасителя. На этом этапе возникла задача — как сохранить кучность стрельбы из винтовки при изменении отдельных ее элементов? Необходимо было решить ряд важных проблем. Среди них: сокращение длины ствола с повышением его жесткости за счет увеличения наружного диаметра; разработка пламегасителя меньшей длины, но с сохранением эффективности пламегашения при выстреле и обеспечением параметров по уровню звукового воздействия на стрелка в пределах штатного пламегасителя; проектирование складывающегося приклада.

Наибольшую сложность среди вышеперечисленных работ представляла разработка складывающегося приклада с жесткостью, сравнимой с жёсткостью штатного приклада. Известно, что любое подвижное соединение двух деталей предполагает наличие в них зазоров и, соответственно, снижение жесткости соединения. Возникающее в момент выстрела от действия сил отдачи незначительное перемещение деталей и частей оружия приводит к изменению средней точки попадания и, в конечном счете, потере кучности.

После проработки нескольких компоновочных схем был выбран вариант узла крепления приклада с вертикальной осью шарнира и горизонтальным расположением фиксатора приклада. Приклад складывается на правую сторону ствольной коробки, что является более удобным для приведения приклада в боевое положение в сравнении с автоматом АК74М. Приклад выполнен из стальных труб с затыльником и упором щеки, изготовленными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2 положениях: верхнем – при стрельбе с использованием оптического прицела и нижнем — при стрельбе с использованием механического прицела.

Приклад СВДС складывается на правую строну ствольной коробки. Таким образом, при складывании приклада, нет необходимости в отделении оптического прицела. Удобнее становится размещение винтовки в укладке парашютиста при десантировании. Упор щеки может фиксироваться в двух положениях — для стрельбы с механическим прицельным приспособлением и оптическим прицелом. Для удобства обращения со снайперской винтовкой на марше, при десантировании и перевозке в различных видах боевой техники (БМП, БТР, вертолетах и других) приклад винтовки изготовлен из термопластмассы с несъемной щекой складывающимся на правую сторону. Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена. Небольшим изменениям подверглись корпус спускового механизма и спусковой крючок.

Для упрощения обслуживания винтовки в условиях боевой обстановки режим работы газоотводного устройства был оптимизирован, что позволило исключить из конструкции регулятор газового двигателя. Проведенные исследовательские работы по поиску и отработке конструкции пламегасителя с небольшими линейными размерами привели к выбору варианта, не уступающему штатному пламегасителю как по степени пламегашения, так и по уровню величины звукового давления на органы слуха стрелка. Винтовка оснащена механическим (открытым), оптическим прицелом (ПСО-1М2) или ночными прицелами: НСПУМ (СВДСН2) или НСПУ-3 (СВДСН3). Снайперская винтовка Драгунова с приставкой «С» по своим массогабаритным показателям опередила другие армейские (в том числе иностранные) снайперские аналоги.

Как и СВД, на Западном пространстве СВДС считается винтовкой улучшенного боя, а не снайперской (высокоточной винтовкой для снайперов-профессионалов), то есть марксманской винтовкой — оружием пехотного снайпера («марксмана»), занимающим промежуточное положение между обычным стрелковым оружием и более тяжёлыми высокоточными снайперскими винтовками с продольно скользящим поворотным затвором.

Технические характеристики винтовки СВДС

• Калибр: 7,62×54R
• Длина оружия: 1135/875 мм
• Длина ствола: 565 мм
• Ширина оружия: 88 мм
• Высота оружия: 175 мм
• Масса без патронов: 4,7 кг.
• Емкость магазина: 10 патронов

Снайперские винтовки

www.armoury-online.ru

Самозарядная снайперская винтовка Драгунова СВД

Самозарядная снайперская винтовка Драгунова СВД

Работы по замене снайперской винтовки обр. 1891/30 гг. самозарядной под патрон 7,62x54R возобновились в 1958 г. В этот год Главное ракетно-артиллерийское управление (ГРАУ) Министерства обороны объявило конкурс на создание самозарядной снайперской винтовки. Ижевский конструктор Е.Ф. Драгунов включился в новый конкурс позднее других. К тому времени уже доводил свою винтовку ковровский конструктор А.С. Константинов, свой образец (СВС-128) вновь разработал С.Г. Симонов. Соперничество было серьезным. Свой вариант самозарядной винтовки представил в 1959 г. и конструкторский коллектив М.Т. Калашникова, но винтовка была скоро снята с конкурса. Интересно, что Константинов и Симонов в своих опытных образцах использовали схему «линейной отдачи» с подъемом приклада на линию оси канала ствола, Драгунов же отклонил приклад вниз.

Опытная 7,62-мм самозарядная снайперская винтовка ССВ-58 Е.Ф. Драгунова, 1959 г.

Требования по кучности, предъявленные военными, казались настолько жесткими, что от них подумывали отказаться. Но представленная Драгуновым в 1959 г. опытная винтовка ССВ-58 первой «уложилась» в них, затем был представлен доработанный вариант винтовки ССВ-61. Заметим, что Драгунов ранее совместно с И.А. Самойловым создал спортивные винтовки С-49, ЦВ-50, МЦВ-50, ЦВ-55 «Зенит», МЦВ-55 «Стрела», МЦВ-56 «Тайга». Этот «спортивный» опыт плюс опыт стрелка-спортсмена и оружейника-производственника сыграли решающую роль. Опытная винтовка Симонова «сошла с дистанции» первой. После долгих сравнительных испытаний, в ходе которых винтовки Драгунова и Константинова шли «голова в голову», в 1963 г. на вооружение была принята «7,62-мм снайперская винтовка Драгунова» (СВД, индекс, присвоенный изделию ГРАУ, – 6В1). СВД стала одной из первых «армейских» винтовок, в дизайне которых проявились «спортивные» черты.

Технологию изготовления высокоточного ствола отработал И.А. Самойлов.

Нередко упоминается сходство системы СВД с автоматом Калашникова. На первый взгляд, многое в этих системах и правда похоже.

Опытная 7,62-мм самозарядная снайперская винтовка АО-47 С.Г. Симонова, 1968 г.

7,62-мм самозарядная снайперская винтовка СВД позднего выпуска, с пластмассовыми цевьем и прикладом. На винтовку установлен оптический прицел ПСО-1

Автоматика с газовым двигателем действует за счет отвода пороховых газов через боковое отверстие в стенке ствола. Запирание канала ствола производится поворотом затвора, при отпирании затвор несколько страгивает гильзу, способствуя стравливанию части пороховых газов между стенками патронника и гильзы и облегчая ее последующее извлечение. Похожа и форма затвора. Ударный механизм – куркового типа, с такой же формой боевой пружины. Флажковый предохранитель – также двойного действия. Однако куда более интересны отличия СВД, связанные со «снайперскими» задачами и делающие винтовку самостоятельной системой. Затворная рама здесь не объединена с газовым поршнем – поршень и толкатель выполнены как отдельные детали с собственной возвратной пружиной и возвращаются в переднее положение сразу же после отброса рамы назад (короткий ход поршня). Таким образом, движение системы автоматики как бы «раскладывается» на последовательные движения отдельных деталей и растягивается во времени. Возвратный механизм затворной рамы включает две пружины, которым к тому же не нужно запасать усилия для приведения поршня в крайнее переднее положение. Все это повышает плавность работы автоматики и сглаживает свойственные автоматике с газовым двигателем импульсные нагрузки. Встроенный в газовую камеру регулятор не сыграл большой роли и был позже исключен ради упрощения конструкции. Затвор СВД имеет три симметрично расположенных боевых выступа, что делает запирание симметричным и более надежным, уменьшая необходимый угол поворота затвора.

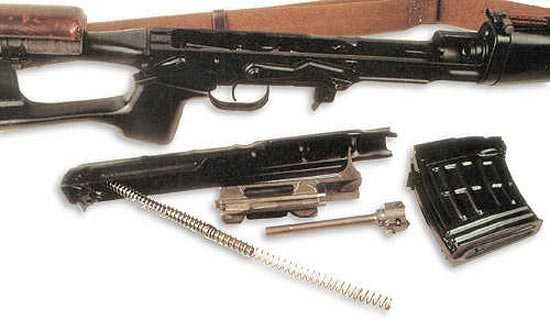

Детали и сборки винтовки СВД: 1 – крышка ствольной коробки, 2 – серьга, 3 и 6 – возвратные пружины, 4 и 5 – направляющая трубка и стержень, 7 – затворная рама, 8 – ударник, 9 – затвор, 10 – пружина выбрасывателя, 11 – выбрасыватель, 12 – половины цевья, 13 – толкатель рамы, 14 – поршень, 15 – газовая трубка, 16 – регулятор, 17 – мушка, 18 – предохранитель мушки, 19 – пламегаситель, 20 – ствол, 21 – газовая камера, 22 – корпус магазина, 23 – подаватель магазина, 24 – подающая пружина, 25 – стопорная планка, 26 – крышка магазина, 27 – кольцо с замыкателем, 28 – передний упор цевья, 29 – секторный прицел, 30 – ствольная коробка, 31 – боевая пружина, 32 – предохранитель, 33 – корпус ударно-спускового механизма, 34 – шептало, 35 – курок, 36 – пружина спускового крючка, 37 – тяга, 38 – автоспуск, 39 – спусковой крючок, 40 – приклад с пистолетной рукояткой

Качание затворной рамы в переднем положении предотвращается заклепкой отражателя. Ствольная коробка – фрезерованная. Затворная рама производит поворот затвора при отпирании во время своего движения назад, воздействуя передним скосом своего фигурного выреза на ведущий выступ затвора. Запирание канала ствола производится следующим образом: во время наката подвижной системы (затворная рама и затвор) затвор при подходе к казенному срезу ствола под действием скоса выступа ствольной коробки на скос левого боевого выступа затвора получает первоначальный поворот, а затем под действием фигурного выреза продолжающей движение вперед затворной рамы на его ведущий выступ поворачивается вокруг продольной оси влево, и боевые выступы затвора заходят в вырезы ствольной коробки. Извлечение стреляной гильзы производится подпружиненным выбрасывателем, смонтированным на затворе, удаление – ударом о жесткий отражательный выступ ствольной коробки.

7,62-мм снайперская винтовка СВД со съемным прибором малошумной стрельбы и регулируемой по высоте складывающейся сошкой, укрепленной на цевье

Ударно-спусковой механизм куркового типа с поворотным курком, в отличие от системы Калашникова, обеспечивает только одиночный огонь и собран в отдельном корпусе. Оригинальной чертой является использование курка в качестве разобщителя. При отходе затворной рамы назад она поворачивает назад курок, и тот в конце поворота ударяет по передней части тяги спускового крючка и разобщает ее с шепталом. Шептало поворачивается и становится напротив боевого взвода курка. После наката затворной рамы курок остается на боевом взводе. Флажковый неавтоматический предохранитель одновременно блокирует спусковой крючок и тягу и ограничивает движение затворной рамы назад, закрывая своим щитком вырез ствольной коробки.

На дульной части ствола крепится цилиндрический щелевой пламегаситель. Конструкция его оказалась весьма удачной и была заимствована рядом зарубежных фирм.

Снайпер французского Иностранного легиона испытывает румынский вариант СВД-FPK

Ложа СВД – разрезная. Вырез в деревянном прикладе и передняя его грань образуют пистолетную рукоятку. Рамочная форма приклада позволяет удерживать винтовку левой рукой при стрельбе с упора лежа. На приклад крепится съемная «щека». Цевье состоит из двух симметричных накладок с прорезями для лучшего охлаждения ствола. Накладки имеют подпружиненное крепление на стволе, так что точка опоры цевья находится на оси канала ствола, и усилие со стороны поддерживающей руки не влияет на результаты стрельбы. К тому же при удлинении ствола (вызванного его нагревом при стрельбе) цевье смещается вперед, условия его закрепления не меняются и не происходит смещения средней точки попаданий. Кажущаяся «мелочь» конструкции сыграла немаловажную роль в обеспечении меткости стрельбы. В процессе производства дерево при изготовлении приклада заменили прессованной клееной фанерой, накладок – шпоном. Затем винтовка получила пластмассовые приклад и цевье из стеклонаполненного полиамида черного цвета.

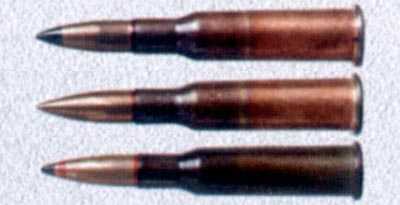

Для стрельбы из снайперской винтовки В.М. Сабельниковым, П.Ф. Сазоновым и В.Н. Дворяниновым был разработан 7,62-мм снайперский патрон (индекс 7Н1), хотя могут использоваться и другие типы патрона 7,62x54R. 10 патронов размещаются в отъемном двухрядном металлическом коробчатом магазине секторной формы. Защелка магазина расположена позади его гнезда. Центр тяжести заряженной винтовки располагается над магазином, поэтому расход патронов мало влияет на смещение средней точки попаданий.

На винтовку крепится оптический прицел ПСО-1 (индекс 1П43), разработанный А.И. Овчинниковым и Л.А. Глызовым. Прицельная сетка прицела включает основной угольник для стрельбы на дальности до 1000 м, шкалу боковых поправок с ценой деления одна тысячная (0-01), дополнительные угольники для стрельбы на дальности 1100, 1200 и 1300 м, а также дальномерную шкалу для определения дальности по видимой цели высотой 1,7 м (средний рост человека). Есть также вспомогательный секторный механический прицел с прямой планкой, насеченной на дальности до 1200 м через 100, и регулируемая мушка с предохранителем. Из-за высокого расположения приклада стрельба с механическим прицелом не столь удобна, как с оптическим.

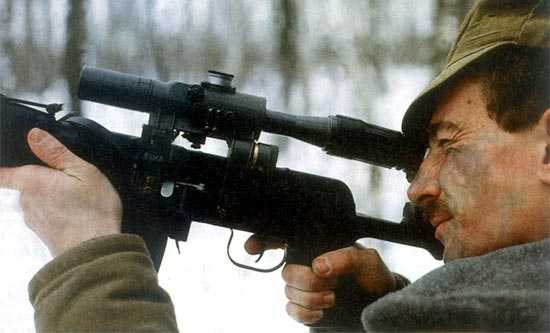

Снайпер российских ВДВ с 7,62-мм снайперской винтовкой СВД-С с оптическим прицелом ПСО-1М2

Прицел ПСО-1 послужил основой для целого семейства оптических прицелов, включая ПСО-1 М2, ставящийся на СВД сейчас. Прицельные шкалы ПСО-1 М2 рассчитаны для стрельбы на дальности от 100 до 1300 м. Масса прицела – 0,58 кг, габаритные размеры – 375×70-132 мм, кратность увеличения – 4х, поле зрения – 6°, предел разрешения – 12°, диаметр выходного зрачка – 6 мм, удаление выходного зрачка – 68 мм.

На «ночной» модели СВДН крепится прицел НСПУ, НСПУМ (СВДН-2) или НСПУ-3 (СВДН-3). «Ночная» модификация СВДН-3 (6В1НЗ) с прицелом НСПУ-3 (1ПН75) без патронов весит 6,4 кг. Заявленная максимальная прицельная дальность – 1000 м, хотя реально стрельба ведется на вдвое-втрое меньшие дальности. В частности, пользуется популярностью прицел НСПУ-5 (1 ПН-83) кратностью 3,5х, позволяющий опознавать человека на дальности до 300 м.

Для рукопашного боя к винтовке может крепиться стандартный штык-нож 644 – явное свидетельство «боевых» требований. Но штык на снайперской винтовке – атрибут редкий и вряд ли нужный.

Конструкция СВД в целом явилась довольно удачным компромиссом между «снайперскими» и «общими боевыми» требованиями. Высокую популярность приобрела СВД во время боевых действий в Афганистане и Чечне – ее сравнительно высокая мощность оказалась весьма кстати в горных условиях. Практически ни один вид боя не обходился без активного участия снайперов. С другой стороны, все громче звучали требования дополнить СВД снайперской винтовкой большей точности.

Для 60—70-х годов XX в. СВД обладала в целом неплохой кучностью – на дальности 1000 м срединное отклонение попаданий не превышает 260 мм. По цели «грудная фигура» (500×500 мм с коэффициентом фигурности 0,79) СВД надежно работает до 600 м, «головная фигура» (250×300 мм) – до 300 м. СВД, зарекомендовавшая себя надежным и мощным оружием, уже не слишком подходит для решения ряда снайперских задач по своей точности и кучности. По данным таблиц, отклонение попаданий для нее составляет 480–560 мм на дальности 1000 м, 188 мм на 500 м и 36 мм на 100 м – заметно больше одной угловой минуты. С учетом широкого применения СИБЗ и соответственно уменьшения площади «надежного поражения» живой цели, дальность надежного поражения уменьшается до 200 м. К тому же СВД совсем не регулируется под антропометрические данные стрелка (затылок приклада и «щека» – не регулируемые, как и спусковой механизм). Слабость прицела 4-кратного увеличения стала очевидна уже давно. На СВД пробовали ставить более мощные прицелы – типа 6×42 или 8×42, но основным остался ПСО-1.

СВД получила ряд опытных и серийных модификаций. В частности, в 1968 г. был представлен 5,6-мм учебный вариант ТСВ-1 («тренировочная снайперская винтовка») с прицелом ТО-4М и магазином емкостью 10 патронов. Ее масса составляла 3,8 кг. В 1970 г. Е.Ф. Драгунов представил автоматический вариант В-70 (АВД) с переводчиком для автоматического и одиночного огня.

Утяжеление ствола дало приращение массы винтовки до 4,6 кг, смещало вперед центр тяжести и позволяло вести огонь очередями. В-70 не получила развития – автоматическая винтовка, видимо, справедливо показалась излишеством.

СВД с незначительными изменениями конструкции состоит на вооружении армий еще шести стран. Так, румынский вариант СВД – FPK имеет иной узел цевья и может нести дульную насадку для выстреливания оперенных винтовочных гранат – черта, для снайперского оружия экзотическая и не совсем понятная. Румынские СВД использовались молдавскими националистами в Приднестровье. Румынская модель винтовки без механических прицельных приспособлений поставляется на рынок под девизом SWD «Дракула». Китайская корпорация NORINCO выпускает СВД под обозначением NDM-86. В Ираке выпускается винтовка «Аль-Кадиш», отличающаяся от СВД оформлением цевья и приклада, орнаментальной штамповкой корпуса магазина. В результате в ряде войн и конфликтов СВД оказывалась с разных сторон фронта – например, во время операции «Буря в пустыне» 1991 г. СВД имелись как у армии Ирака, так и у «арабских союзников» США. После «воссоединения Германии» СВД перешли от ННА бывшей ГДР бундесверу ФРГ. В Польше несколько десятков СВД модернизировали, приспособив их под менее мощный патрон 7,62×51 НАТО – в связи с вступлением страны в НАТО. Такие винтовки получили обозначение SWD-М и оптический прицел LD-6. Вместе с финскими TRG-21 и TRG-22 (закуплены Польшей в 2005 г.) такие винтовки направили с польским контингентом в Ирак.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВД

Патрон – 7,62x54R

Масса без магазина и оптического прицела – 3,7 кг

Масса с магазином и прицелом ПСО-1 – 4,52 кг

Длина без штыка – 1225 мм

Длина со штыком – 1370 мм

Длина ствола – 620 мм

Длина нарезной части ствола – 547 мм

Нарезы – 4 правосторонних, длина хода нарезов 320 мм

Начальная скорость пули – 830 м/с

Дульная энергия – 4064 Дж

Боевая скорострельность – 30 в/мин

Прицельная дальность СВД – 1300 м с оптическим прицелом; 1200 м с открытым прицелом

Дальность прямого выстрела по ростовой фигуре – 640 м, по грудной фигуре – 430 м

Емкость магазина – 10 патронов

Масса патрона – 21,8 г

Пробивное действие пули патрона 7Н1

– стенка стальной каски на дальности до 1700 м,

70—80 мм бруствера из плотно утрамбованного снега на 1000 м,

25—30 мм грунта на 1000 м,

10—12 мм кирпичной кладки на 200 м

Масса прицела ПСО-1 – 0,58 г

Кратность увеличения прицела – 4х

Поле зрения прицела – 6 градусов

Диаметр выходного зрачка – 6 мм

Удаление выходного зрачка – 68 мм

Разрешающая способность – 12 сек

Длина прицела с наглазником и блендой – 375 мм

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Охотничий карабин СВД | Большая охота

   Производится охотничий карабин СВД для охоты на большого и среднего зверя. Во время разработки карабина СВД, в качестве образца использовалась снайперская винтовка СВД созданная конструктором-оружейником Драгуновым. Главным достоинством охотничьего карабина СВД является довольно не плохая кучность стрельбы. В карабинах серии СВД выстрелы обеспечиваются ударно-спусковым механизмом куркового типа. Перезарядка происходит посредством давления пороховых газов. Пороховые газы отводятся в газовую камеру из ствола и перезаряжают карабин. Для прицеливания карабин оснащён прицелом регулируемый в 2-ух плоскостях. В обойму карабина вмещается 5, 10 патронов. Охотничий карабин СВД имеет прицельную дальность, которая позволяет производить меткий выстрел из карабина СВД, прицельная дальность составляет триста метров. Не будем останавливаться на плюсах и минусах того или иного карабина. Речь пойдёт о карабинах серии СВД. Сконструированы охотничьи карабины серии СВД для патронов калибром 7,62мм. Как описывалось выше, охотничий карабин СВД сконструирован на базе прототипа снайперской винтовки СВД Драгунова. Однако карабины этой серии отличаются от прототипа, тем, что длина ствола укорочена на 90 мм. Это основное отличие.

  В соответствии с требованиями Законов «об оружии», охотничьи карабины СВД получили присущие черты охотничьему оружию — приклады с резиновыми амортизаторами отдачи. Приклад изготавливается преимущественно из ореха или бука, а также иногда из бакелитовой фанеры. При производстве приклада карабина из ореха накладные цевья облицовываются шпоном. Что касается качественности использования данного охотничьего оружия, можно отметить тот факт, что конструктивные нестабильности, полученные охотничьими карабинами СВД, ухудшили их эксплуатационные качества. Также, приклад производится для «правшей», при стрельбе с левого плеча затруднён охват ручки, что важно при стрельбе навскидку. У охотничьих карабинов СВД гребень приклада затрудняет прицеливание, потому что он слишком высок. Амортизатор отдачи может стать предпосылкой промаха при стрельбе на морозе, потому что он «костенеет» на морозе, и при стрельбе на на дальность 100 м он бьёт выше на 20 см. Из-за отсутствия возможности отрегулировать мушку по вертикали охотничий карабин СВД тяжело пристреливать патронами с различными типами пуль. Смена мушек разной высоты тоже не решит задачу, потому что при всем этом приходится долго пристреливаться и по горизонтали. Магазин меньшей ёмкости и габаритов не позволяет принять классическую спортивную стойку, при которой стрельба ведётся с удержанием ствола левой рукой. Если держать охотничий карабин СВД в охотничьей стойке фиксация прицеливания на цели из-за колебаний ствола затрудняется. Отдача карабина настолько мощная, что стрельба может привести к травме брови при использовании с оптического прицела. Чистку карабина быстро произвести нельзя, это приводит к досадным задержкам при стрельбе во время охоты. В силу вышеизложенных обстоятельств фактически все люди, обладатели карабинов серии СВД, специализирующиеся на охоте, всеми правдами и неправдами стремятся оснастить своё оружие настоящими деталями винтовки СВД.
   Главной составляющей удачной охоты является качественный выбор патронов. Практика указывает на неэффективность выпускаемых патронов. Получены аналогичные результаты и при стрельбе патронами 7,62 мм с пулей с железным сердечником. Часто в охоте применяются патроны с мощной пулей категории «Д». Попадая в цель на расстоянии до 100 м пули категории «Д» фрагментируются на две части — хвостовую и головную и наносят смертельные ранения. Использовать для стрельбы патроны с латунной гильзой специалистами не рекомендуется, ибо это повышает нагрузку на узел запирания, потому что условия торможения значительно меняются. Hагрузки, воздействующие на узел запирания во время стрельбы патронами с латунными гильзами, сравнимы с перегрузками, испытательных патронов «усиленный заряд» во время испытаний собранного карабина на заводе-изготовителе. Также не рекомендуется использовать завезённые патроны из других стран, потому что многие заводы-изготовители употребляют слишком чувствительные капсюли. В данном случае может произойти выстрел, с не полностью закрытым патронником из-за инерционного наклона капсюля ударником. Охотничий карабин СВД имеет ещё такой дефект: соотношение высоты нарезки к шагу нарезки некорректное, из-за этого пуля в стволе слабо вращается (срывается) что очень отчетливо видно, если извлекать пулю из кевларовой трубы. Это касается почти всех карабинов военного вида, пеpеделанных под гражданские. Гораздо лучше ведут себя винтовки, ориентированные в охоте под патрон 7,62×51. Все это подтверждено многократными тестами, во время испытаний охотничьего оружия, на заводе-изготовителе.

Ждем ваших отзывов и комментариев, присоединяйтесь к нашей группе ВКонтакте!

Сказать «Cпасибо»:

На нашем сайте:

bighunting.ru

Снайперская винтовка Драгунова. За что ее называют «легендарная снайперская винтовка»? 1. История создания | Законы и безопасность

Профиль её уникален, он узнаётся «с ходу»! Характерный звук выстрела, за что в войсках её называют «плёткой». Легенды о точности и пробивной силе винтовки вообще неисчислимы. Это оружие имело свою собственную, интересную и неповторимую историю, можно сказать, судьбу.

Снайперское дело, так успешно развитое в СССР во время войны, начало постепенно угасать в первые послевоенные годы. Связано это было, в основном, с пересмотром военной доктрины типа: уничтожим врагов одним ядерным ударом. Однако в конце 50-х годов 20-го века доктрина была пересмотрена и было решено ввести штатного снайпера в состав всех мотострелковых подразделений. В 1958 г. были сформулированы требования к армейской снайперской винтовке.

Для решения этой задачи было создано несколько конкурирующих групп, из которых самыми «сильными» были конструкторские группы Е. Ф. Драгунова, С. Г. Симонова и А. С. Константинова. Симонов и Константинов специализировались на создании армейского самозарядного оружия, а Драгунов был специалистом в области создания высокоточных спортивных винтовок. Сконструированная им в 1949 г. спортивная винтовка С-49 при первых отстрелах показывала невиданный в те времена результат: 10 пуль на 100 метров укладывались в группу диаметром меньше 22 мм. Как сказали бы современные специалисты, точность винтовки составляла менее 1 МОА (угловой минуты).

Далее была спортивная винтовка ЦВ-55 «Зенит» обр. 1955 г., затвор которой запирался на три боевых упора (как в будущей снайперской винтовке), а ствол сделан «вывешенным»: он не касался цевья, а был закреплён лишь в ствольной коробке, что ещё более улучшило кучность боя. С тех пор так делается всё высокоточное оружие. Кстати, именно на этой винтовке был впервые применён ортопедический приклад «Таллин Арсенал», который тоже перешел на армейскую снайперскую винтовку. В те же времена такого приклада не было ни у кого в мире. Кроме того, Драгунов изучил опыт применения снайперского оружия и условия его применения в годы Великой Отечественной войны. И всё же даже такой мастер не подозревал, насколько трудным будет решение поставленной задачи.

Наибольшую сложность в конструировании представляла самозарядность: винтовка должна быть готова к стрельбе автоматически после каждого произведённого выстрела. При этом точность винтовки должна быть на уровне винтовок с ручным перезаряжанием. Но автоматическое оружие всегда уступает по точности, ведь ещё до того момента, как пуля покинет канал ствола, механизмы извлечения гильзы, перезарядки и взвода ударно-спускового механизма уже приходят в движение. Кроме того, армейская винтовка должна быть в высшей степени надёжна в любых условиях эксплуатации. Для этого между деталями должны быть большие зазоры, а механизмы должны двигаться с большой скоростью. А чтобы точность стрельбы не страдала, эти зазоры нужно было как можно сильнее уменьшить, как и скорости движения механизмов.

Или вот парадокс: оружие, чтобы вписаться в жесточайшие массогабаритные показатели должно быть лёгким и коротким, а для высокой точности ствол должен быть длинным и тяжелым… Чтобы отдача легко переносилась и оружие меньше «подскакивало». Кроме того, поскольку винтовкой планировали оснастить мотострелков, на неё должен был прикрепляться штык и… не влиять на точность стрельбы. Ну, почти не влиять.

Первый прототип винтовки системы Драгунова был создан в 1959 г. (СВ-58), второй — в 1960 г., и после кропотливой работы и целой череды неудач окончательный — в 1962 г.

Первые испытания винтовок были проведены в 1959 г. За эталон точности была принята точность снайперского варианта трёхлинейной винтовки. Винтовки Симонова и Константинова показали прекрасную надежность и четкую работу автоматики, а винтовка конструкторской группы Драгунова… всё с точностью до наоборот. Прекрасная точность и… низкая надёжность и малый ресурс деталей. Неудивительно, эта винтовка была сконструирована как спортивная, с плотной подгонкой деталей и вывешенным стволом. После стрельб был проведён ряд экстремальных испытаний, где винтовка Драгунова часто «заедала», при этом две другие винтовки работали «как часы». Однако первичные испытания прошли все три представленные винтовки. Год давался на исправление всех выявленных недостатков.

Во втором испытании была снята «с соревнований» винтовка Симонова, которая показала точность в полтора раза ниже эталона. Те идеи, которые сработали в самозарядном карабине Симонова СКС-45, в случае со снайперской винтовкой не сработали. Осталось две винтовки, примерно одинаковые по параметрам. Но винтовка Константинова предполагала стрельбу только с оптическим прицелом, а на войне всякое бывает… Тем более что винтовка должна была «служить» в руках мотострелка-срочника, а не специально обученного профессионала. Кроме того, из-за высоко поднятого ствола в винтовке Константинова гильза выбрасывалась в опасной близости от лица стрелка, и в случае разрыва патрона (это тоже бывает), пороховые газы могли нанести стреляющему ожог лица.

И из этих двух винтовок выбрали драгуновскую винтовку с пожеланием «устранить недостатки». По некоторым данным, в окончательном варианте над винтовкой уже работала как группа Драгунова, так и группа конструктора Константинова. Длилась такая доработка почти два года, и в 1963 году винтовка была принята на вооружение под названием «снайперская винтовка Драгунова (СВД) калибра 7,62 мм» (под винтовочно-пулемётный патрон 7,62×54 мм R). Позже специально для этой винтовки был разработан снайперский патрон 7Н1 с лёгкой пулей.

В настоящее время, спустя 50 с лишним лет с момента официального принятия «в строй», СВД ещё состоит на вооружении российской и других армий мира. Свои задачи она выполняет. Попытка отказаться от неё в 2011 г. показала, что адекватной замены «эсвэдэхе» пока нет. И она осталась. Ещё бы… «Ничего лишнего. Ничего сложного или хрупкого в обращении. Остается только одно — прицеливаться и стрелять» (зарубежные военные эксперты о винтовке СВД).

shkolazhizni.ru

Снайперская винтовка Драгунова. За что ее называют «легендарная снайперская винтовка»? 3. Модификации | Законы и безопасность

Однако со временем военные вновь стали предъявлять претензии. Дескать, и длинная шибко, и тяжелая, и сошки бы надо, и патрон бы надо помощнее, и… А почему бы не заставить «эсвэдэху» стрелять очередями (бред, конечно, но ведь и это сделали). Плюс, на основе армейской СВД стали делать гражданские охотничьи карабины. Поэтому в разное время были разработаны несколько модификаций СВД, отличных от «стандартной армейской».

СВУ. Снайперская винтовка укороченная. Строго говоря, это не столько модификация, сколько глубокая переделка винтовки в конструкцию булл-пап, когда рукоятка управления огнем расположена впереди магазина с патронами, что существенно уменьшает габариты оружия. Разработана для подразделений ВДВ в тульском центральном конструкторско-инженерном бюро стрелкового и охотничьего оружия (ЦКИБ СОО), поэтому иногда называется ОЦ-03 («ОЦ» — торговая марка ЦКИБ СОО). Прошедшая государственные испытания в начале 80-х годов 20-го века, она была забыта до 1993 г. Далее винтовка модернизирована, российские военные пожелали сделать из снайперской винтовки автоматическое штурмовое оружие. После этого винтовка получила режим автоматического огня, магазины на 20 и 30 патронов, складные сошки. Более подробно об этом интересном оружии с непростой судьбой можно прочесть в статье «Снайперская винтовка СВУ-АС (ОЦ-03АС). Почему ее называют „винтовкой для городского боя“?».

СВДС. СВД со складывающимся прикладом. Всем хороша СВД, да вот только оружие это громоздкое и длинное. После «неудачной попытки» перевести традиционную конструкцию в булл-пап (винтовка СВУ) для снижения длины сделали складной приклад, несколько уменьшили длину ствола и разработали более короткий пламягаситель. Сложность такой доработки заключалась прежде всего в противоречивых требованиях: приклад должен был легко складываться и раскладываться и вместе с тем не «люфтить», влияя на точность стрельбы. Для увеличения точности винтовка СВДС оснащена более толстым стволом, чем СВД. Сначала были разработаны два варианта: более длинный «армейский» и чуть короче — «десантный». После проведенных испытаний госкомиссией было решено оставить только «десантный» вариант, принятый на вооружение в 1995 г. Общая длина нового оружия составила 1135 мм при длине ствола 565 мм. Масса винтовки СВДС с не снаряженным магазином и без оптического прицела составляет 4,5 кг.

СВДК. Крупнокалиберный вариант СВД. Дело в том, что на основе СВД с 1968 г. выпускался карабин «Медведь» калибра 9,53 мм (разработчик Б.М. Зорин). Поэтому переделать СВДС под более крупнокалиберный патрон было уже «делом техники», все технические наработки уже были проверены. И вот, после прохождения Государственных испытаний в рамках программы «Взломщик» по созданию крупнокалиберных снайперских винтовок, в 2006 г. была принята на вооружение СВДК: снайперская винтовка Драгунова крупнокалиберная. Калибр… 9,3×64 мм, созданный на базе патрона 9,3×64 Brenneke обр. 1927 г., дальность прямого выстрела которого составляет, только не смейтесь, 300 м! Меньше, чем у патрона 7,62×39 мм для автомата Калашникова! Ребята, проснитесь, 21 век на дворе! Почему не разработали за немалые государственные деньги винтовку уже известного в то время калибра .338 Lapua Magnum, тайна великая есть… Основная задача винтовки СВДК — поражение личного состава противника, защищенного тяжелыми средствами индивидуальной защиты, противника за преградами и вывод из строя небронированной техники на расстоянии 600−800 м.

Гражданские модификации: охотничьи карабины «Тигр», «Тигр 1», «КО СВД М», «ОЦ-18» и уже снятые с производства карабины серии «Медведь».

Самый распространенный охотничий карабин на базе СВД — это, конечно, «Тигр». В производстве с 1969 г. До 1992 года выпускался только по заказу. В настоящее время выпускается в калибрах 7,62×54R, .308 Win и, под заказ, .30−06 Springfield. Продается не только в России и странах бывшего СССР, но и поставляется на экспорт в Европу и Америку. Кстати, «Тигр 1» — это модель, максимально подогнанная под требования американского оружейного рынка. Дело в том, что американское оружейное законодательство запрещает продажу на внутреннем гражданском рынке оружия военного образца других стран или похожие на него образцы. Автомат Калашникова не в счет, он давно выпускается в самой Америке. И вот, чтобы охотничий карабин не напоминал знаменитую СВД, у него укорочен ствол и изменены накладки на ствол и форма приклада. Из других отличий от «стандартного Тигра»: подпружинен выбрасыватель гильзы, градуировка открытого прицела — только до 300 м, изменен шаг и форма нарезов для идентификации пули. Вариантов цевья, прикладов и других «наворотов» для «Тигра» — великое множество. Выпускается на ижевском ОАО «Концерн «Калашников» (ранее НПО «Ижмаш).

«КО СВД М» — максимально сохраненная армейская СВД, подогнанная под требования российского оружейного законодательства для гражданского рынка. Спилен прилив штыка, поставлены специальные детальки для идентификации пули и стреляной гильзы. Выпускает, точнее, переделывает из армейских, эту модификацию винтовки вятко-полянский завод «Молот».

«ОЦ-18». Глубокая переделка СВД в охотничий карабин. Считается самой удобной версией «гражданской СВД». Оно и понятно, тульское конструкторское бюро ЦКИБ СОО, которое занимается переделкой боевой снайперской винтовки в изящный гражданский карабин, плохое оружие делать не умеет. Но и цена соответствующая.

«Медведь». Уже раритетное оружие калибра 9×53 мм. Патрон для этого оружия представляет гильзу патрона 7,62×54 мм R, но под пулю калибра 9 мм.

А уж сколько страйкбольных версий СВД! И примитивных поделок, и точнейших копий с блоу-бэком, полной имитацией движения механизмов во время выстрела.

Все говорит о том, что оружие это нескоро «уйдет на пенсию». Даже в современной гонке вооружений, как военных, так и коммерческих, СВД и ее модификации прочно занимают свою нишу и «отдают» ее очень, очень неохотно.

shkolazhizni.ru

Точно в цель. Отечественное снайперское оружие вблизи

СВД

Афганистан и другие вооруженные конфликты последних лет явно показали возросшую роль снайперского огня, а рост вооруженной преступности и терроризма заставили задуматься и о «полицейской» роли снайперов. В связи с этим не лишне взглянуть, чем располагают сегодня наши снайперы.

Хотя опыты по приспособлению «ружейных прицельных труб» на винтовку ставились в России еще перед первой мировой войной, реальное вооружение армии винтовками с оптическим прицелом началось только в 1930-е годы, когда удалось получить собственное оптическое стекло. В 1931 г. на вооружение РККА поступила 7,62-мм снайперская винтовка на базе трехлинейной винтовки образца 1891/1930 г. Так было положено начало отечественному снайперскому оружию.

В 1958 г. было выдано задание на разработку самозарядной снайперской винтовки под винтовочный патрон образца 1907/30 г. (7,62×54). И в 1963 г. на вооружение был принят образец Е.Драгунова под обозначением СВД («снайперская винтовка Драгунова»). Она стала одной из первых в мире винтовок, знаменующих новый этап в истории снайперского оружия.

Сходства и отличия

Принято говорить о большом сходстве системы СВД с автоматом Калашникова. В самом деле, в них многое похоже. Автоматика СВД так же действует за счет отвода пороховых газов через боковое отверстие в стенке ствола. Запирание канала ствола производится поворотом затвора. Причем затвор, поворачиваясь при отпирании, чуть сдвигает назад гильзу, облегчая ее последующее извлечение из патронника. Да и по форме затворы схожи.

Нас, однако, больше интересуют отличия системы СВД, связанные со снайперскими задачами. Прежде всего, затворная рама здесь не объединена с газовым поршнем. Поршень и толкатель – отдельные детали с собственной возвратной пружиной, возвращаются в переднее положение сразу после отброса рамы назад. Это обеспечивает плавность работы автоматики.

Затвор СВД имеет три симметрично расположенных боевых выступа, что делает запирание более надежным. Ударно-спусковой механизм, в отличие от системы Калашникова, собран в отдельном корпусе. Это снижает нагрузки на него при выстреле, а также допускает некоторую регулировку. Оригинальной чертой является использование курка в качестве разобщителя шептала и спускового крючка.

Образец для заимствований

На дульной части ствола крепится щелевой пламегаситель. Его конструкция оказалась настолько удачной, что была позаимствована рядом зарубежных фирм. Особо надо отметить ложе. Как и у большинства современных боевых образцов, у СВД ложе разрезное, что, правда, не отразилось на меткости стрельбы. Затыльник приклада и «щека» не регулируются. Цевье состоит из двух симметричных ствольных накладок с прорезями для лучшего охлаждения ствола. Накладки имеют подпружиненное крепление на стволе, так что точка опоры цевья находится на оси канала ствола.

Прицел

На винтовку крепится прицел ПСО-1 4-кратного увеличения с телесным углом поля зрения 6 градусов и разрешающей способностью 12 минут. ПСО-1 оборудован резиновым наглазником (к слову, хрупкость этой резины в холода портит в общем-то хороший прицел). Длина ПСО-1 с наглазником и блендой – 375 мм, вес – 580 г. Сетка прицела имеет специальную дальномерную шкалу для определения расстояния до цели высотой 1,7 м с точностью до 50 м. Имеется также шкала боковых поправок, механизмы выверки по дальности и по направлению, и подсветка сетки, питающаяся от батарейки, вставляемой в корпус (зимой батарейка носится в кармане в футляре, соединенном с прицелом проводом).

Вместо ПСО-1 могут крепиться ночные прицелы НСПУ, НСПУМ или НСПУ-3 (модель СВДН). Из зарубежных армейских прицелов – если возникнет такая надобность – могут устанавливаться израильские с так называемым «советским» стандартом крепления. Отечественные охотничьи и зарубежные с креплением по стандарту НАТО требуют несложного переходника. Причем появившиеся в последние годы коллиматорные устройства, крепящиеся на дульную часть, помогают достаточно точно выверить на одной винтовке прицелы разных марок.

Чем стрелять?

Для стрельбы из снайперской винтовки В.Сабельниковым, Т.Сазоновым и В.Дворяниновым был разработан 7,62-мм снайперский патрон, похожий на патрон с тяжелой пулей, но отличающийся большей точностью изготовления. Для стрельбы из СВД можно применять все типы патрона 7,62×54. 10 патронов в шахматном порядке размещаются в сменном металлическом магазине коробчатой секторной формы. С подходящими патронами СВД обладает хорошей кучностью стрельбы: на дальности 1000 м срединное отклонение попаданий не превышает 260 мм, что позволяет надежно поражать ростовую мишень. Но, как говорится, стрельба стрельбой, а на войне всякое возможно: поэтому для рукопашного боя к винтовке может крепиться штык-нож.

Вариации на тему

Конструкция СВД стала удачным компромиссом между «целевыми» и общими боевыми требованиями и сохранила все качества, необходимые снайперской винтовке как профессиональному инструменту. Очень популярна СВД стала во время войны в Афганистане: мощность ее патрона пришлась весьма кстати в горных условиях. Высокое качество СВД признали и душманы, нередко предпочитавшие ее всем другим моделям.

СВД-С

Однако длина 1225 мм делала СВД неудобной для десантников. И в начале 1990-х годов появился складной образец СВД-С. Постоянный деревянный приклад заменили пластмассовой рукояткой и складываемым вправо прикладом с пластмассовым плечевым упором, несъемной «щекой» и трубкой для удержания левой рукой. Такой прием удержания, заимствованный от ручных пулеметов, повышает устойчивость и управляемость оружия при стрельбе с упора. Был усовершенствован газоотводный узел, исключен газовый регулятор. Стенки ствола сделали толще, что повысило прочность, уменьшило нагрев и колебания при выстреле.

Конечно, с точки зрения точности стрельбы, складной приклад – штука рискованная. Зато длина СВД-С со сложенным прикладом составила всего 890 мм.

СВД-С – это отлично сбалансированное оружие, позволяющее стрелку точно поражать цель на дистанции до 800 м

СВД любят друзья и враги

Китайский солдат спецподразделения SWAT
со снайперской винтовкой «Тип 79» – пиратской копией СВД

Сегодня СВД состоит на вооружении армий десятка стран – как в своем настоящем виде, так и с изменениями. Например, румынский вариант под названием SWD «Drakula» имеет измененное цевье и – редкость в снайперском оружии! – дульную насадку для выстреливания винтовочных гранат, у него тяжелый ствол без мушки. Свою модификацию – «Тип 79/85» (экспортный вариант NDM-86) выпускает китайская государственная оружейная корпорация «Норинко». А по иронии судьбы, во время войны в Персидском заливе СВД состояла как на вооружении армии Ирака, так и у арабских союзников США. Наконец, после объединения Германии бундесвер стал обладателем большого количества СВД, состоявших на вооружении армии ГДР.

Вариант для леса…

Созданная с использованием «спортивного» опыта, СВД, в свою очередь, послужила основой для создания охотничьих карабинов. Элементы СВД были использованы в самозарядных ижевских карабинах «Медведь» под патрон 9×53 и «Медведь-3» под патрон 7,62×51 с обычной или экспансивной пулей. В конце 70-х годов появился «Тигр» под патрон 7,62×53. Конструкция «Тигров» (модели 1 и 2) теперь отличается от базовой дизайном приклада, отсутствием пламегасителя и узлов для крепления штыка. Сочетаемые прицелы – ПСО-1 или ПО-3×34. До 1992 г. «Тигр» выпускался только на заказ, но сейчас уже налажено его серийное производство. Так как в «Тигре» отчетливо сохранились снайперские черты, можно полагать, что его применение не ограничится охотой на зверей.

…и для каменных джунглей

СВД-У – экспериментальный вариант укороченной винтовки Драгунова, оснащенный прибором бесшумной стрельбы

Среди современного оружия можно найти немало винтовок, являющих собой нечто среднее между снайперским и «линейным» оружием. В армии таким вооружают лучших стрелков отделений, в полиции – штурмовые группы. Такие «снайперки ближнего боя» обычно делают на основе линейных образцов. Однако тульское Центральное конструкторско-исследовательское бюро спортивного и охотничьего оружия (ЦКИБ СОО) в 1994 г. на выставке «Милипол-94» представило образец на основе СВД, разработка которого началась еще в 70-е годы. Модель СВД-У (или СВУ – «укороченная») выполнена по схеме «буллпап». Ствол обрезан до 600 мм, а приклад поднят на линию его оси. Применение «линейной отдачи» при таком мощном патроне, как 7,62×54, потребовало специальных мер для снижения воздействия отдачи на стрелка. Но наиболее интересно, пожалуй, трехкамерное дульное устройство. Оно играет роль дульного тормоза, поглощающего до 40 процентов энергии отдачи, компенсатора, пламегасителя, а кроме того, несколько снижает громкость выстрела, из-за чего даже именуется несколько коряво «снижателем звука» (не путать с «глушителем»!).

Автоматический вариант снайперской винтовки – СВУ-А (СВД-УА)

Конечно, в результате голова снайпера больше видна над оружием, но ведь это оружие – не для постоянной, хорошо замаскированной позиции, а для спешной работы на меньших дальностях. Этим же оправдано и снижение точности боя в сравнении с СВД. Для тех же задач ближнего боя модель СВД-УА (или СВУ-А – «автоматическая») получила режим непрерывного огня и магазины как на 10, так и на 20 патронов.

Кроме стандартного крепления для оптических и ночных прицелов, на этих винтовках имеется крепление типа «ласточкин хвост» для лазерного целеуказателя типа «Скорпион» (с излучением в красном диапазоне спектра). А секторный открытый прицел уступил место диоптрическому с регулируемым до 1300 м целиком и мушкой на откидных стойках.

По точности стрельбы такая винтовка сопоставима с германской PSG-1, хотя их происхождение разное: PSG-1 снайперская доработка линейной винтовки, а СВД-У, как уже сказано, укороченный вариант «снайперки». Интересно, что израильская фирма «Сардиус» подвергла подобной переделке американскую снайперскую винтовку М21, создав винтовку М36 «Сиркис» с компоновочной схемой «буллпап».

ТТХ снайперской винтовки СВД
Год принятия на вооружение	1963
Калибр, мм	7,62
Патрон	7,62х54
Вес оружия, кг: – без магазина и оптического прицела – со снаряженным магазином и ПСО-1 – со штыком	3,7 4,52 4,78
Длина оружия, мм: – со штыком – без штыка	1370 1225
Длина ствола, мм	620
Число нарезов	4
Длина хода нарезов, мм	240
Начальная скорость пули, м/с	830
Дульная энергия пули, Дж	4064
Режим огня	одиночный
Скорострельность боевая, выстр./мин	30
Прицельная дальность, м: – с оптическим прицелом – с открытым прицелом	1300 1200
Дальность прямого выстрела по ростовой фигуре, м	640
Емкость магазина, патронов	10
Срединные отклонения на дальности 1 км, м	Вб=0,24 Вв=0,28

Семен Федосеев
