Что такое фугас? Мина, фугас. Фугас

О существовании фугасов сейчас понятно каждому школьнику. Снаряды соответственного типа находятся в почти всех компьютерных играх, посвященных военной теме. Но объяснить, что такое фугас и каковы его отличительные особенности, могут немногие. Для ответа на этот вопрос необходимо изучить систематизацию снарядов по разным признакам, учитывать аспекты их внедрения и конструкции. В статье рассмотрены их разновидности, более нередко применяющиеся в наши деньки.

Особенности фугасного снаряда

Для того чтоб осознать специфику того либо другого боеприпаса, необходимо направить внимание на его систематизацию и определение. Итак, что такое фугас? Это заряд взрывчатого вещества, который можно заложить в землю либо под воду. Употребляется для нанесения противнику неожиданного урона. Воспламенение происходит последующими методами:

  1. При помощи огня. В данном случае употребляются детонаторы, зажигательные трубки и остальные подобные приспособления вспомогательного нрава.
  2. С применением электричества. При этой методике лучшая для воспламенения температура получается из-за энергии тепла. Чтоб выделить ее в достаточном количестве используются особые электронные генераторы.
  3. Механическим методом.

Не имеющие специальной подготовки люди путают фугас и мину. Меж тем это совсем различные понятия, которые следует верно различать. Если говорится о типе укрыто установленного на местности противника боеприпаса, то это мина. Фугас представляет собой разновидность боеприпаса, которая применяется при разработке соответственного подрывного снаряда. Мина взрывается через определенный просвет времени либо в процессе физического воздействия.

Особенности зажигательного снаряда

Тип боеприпаса почти во всем находится в зависимости от того, для каких действий он предназначен. Зажигательные снаряды в главном используются для сотворения очага пожара. Реагенты, находящиеся в их, владеют завышенной стойкостью к тушению. Кроме этого, они наделены высочайшими зажигательными качествами и могут очень длительно пылать.

Особенности бронебойного снаряда

Некие боеприпасы сделаны специально для того, чтоб преодолевать защиту, которой оборудованы укрепления противника. Такие снаряды именуются бронебойными. При подрыве их куски повреждают защитные приспособления. Бронебойный снаряд может нанести большой вред укреплениям. Его нередко используют для разрушения оборонительных сооружений.

Особенности осколочного снаряда

Схожий вид боеприпаса предназначен сначала для поражения живых целей. Он применяется в орудиях, калибры которых относятся к малым либо средним. Осколочный снаряд может иметь готовый дополнительный поражающий элемент. В его качестве обычно употребляются кубики, шарики, иголки и другие предметы, причиняющие дополнительный вред противнику. Таковой вид снарядов в большинстве случаев применяется конкретно для поражения живой силы. Основным предъявляемым к схожим боеприпасам требованием является эффективность поражающей силы содержащихся в их осколков. Кроме их количества учитывается и дальность, на которую они могут разлететься при взрыве. Этот тип снаряда существенно проигрывает фугасному по коэффициенту заполнения и величине взрывного заряда.

Смешанные типы боеприпасов

Сейчас существенно снизилось количество боеприпасов, при заряде которых употребляется только фугас. Снаряд смешанного типа обладает еще более высочайшими поражающими чертами и наилучшей эффективностью. Благодаря этому подобные боеприпасы обширно всераспространены. Говоря о том, что такое фугас, следует учесть, что существует некоторое количество видов снарядов, при разработке которых употребляется этот тип заряда. Некие из их являются смешанными. К таким, к примеру, относятся осколочно-фугасные и бронебойно-фугасные.

1-ые являются более универсальными и нередко используемыми. Для их предусмотрены фугасный, осколочный и замедленный типы деяния. К плюсам таких снарядов можно отнести сравнимо низкую цена. Они нередко употребляются в действующей армии при организации военных учений. Но за счет универсальности подобные боеприпасы значительно уступают снарядам, которые рассчитаны лишь на один вид поражения цели, в разрушающей силе. Что все-таки касается бронебойно-фугасных снарядов, то их назначение состоит в поражении разных укреплений и бронированной техники. Обширное распространение они получили в Англии, где и были придуманы. В текущее время энтузиазм к ним приметно снизился из-за маленькой поражающей силы.

Несколько слов о шрапнели

При разрыве стандартного осколочно-фугасного снаряда трудно гарантировать равномерное рассредотачивание осколков. Чтоб решить эту делему, английский военный Генри Шрапнель изобрел особенный вид этого боеприпаса, который потом окрестили его именованием. Этот вид осколочно-фугасного снаряда дополнительно обустроен готовым комплектом поражающих частей и соединений. Очень отлично шрапнель действует на малозначительной высоте. В современных вариантах поражающему элементу придается форма оперенной пирамидки. В таком виде шрапнель удачно поражает даже цели, которые защищены легкой броней.

Взрыватели для снарядов фугасного типа

Сначало для приведения боеприпаса в действие использовали обыденный фитиль. Его поджигали выстрелом из пушки. Но когда в моду вошли нарезные орудия и стали выпускаться снаряды, имеющие форму конуса, были выдуманы взрыватели ударного деяния. Они обеспечивали существенное преимущество в бою, потому что снаряд приводился в действие сходу после резкого контакта с хоть какой преградой. Таким макаром, он оказывался на местности противника, что в значимой степени содействовало увеличению эффективности внедрения схожих ударов. Если фугас с схожим корпусом вприбавок оснастить стенами высочайшей толщины, то пробить таким снарядом можно даже бетон.

Самой пользующейся популярностью современной разновидностью взрывателя является дистанционный. Применение детонатора такового типа позволяет с схожим фуррором вести стрельбу фактически по хоть каким объектам.

Применение снарядов фугасного типа в критериях боя

Рассматриваемый тип боеприпасов является самым используемым в действующей армии. Осколочно-фугасные снаряды обширно используются для самых различных целей. С помощью их разрушаются укрепления, подвергается суровым повреждениям техника, уничтожается жива сила, которой располагает противник. Они же могут посодействовать при разработке прохода в минном поле либо инженерном оборонительном сооружении. Конкретно применение таких снарядов позволило убить много единиц германской техники в период финишного шага Величавой Российскей войны. В некий мере этот боеприпас содействовал победе над фашистами. Базу самого массивного современного орудия, в каком отсутствуют ядерные технологии, составляют конкретно фугасы. Залповая стрельба такими снарядами приравнена к применению орудия массового поражения.

Полностью осознать, что такое фугас, можно исключительно в реальном бою. Хотелось бы, чтобы познанием подобного рода обладало как можно наименьшее число людей в мире.

tipsboard.ru

Инженерные боеприпасы (Большой шрапнельный фугас)

Русская (Красная)  Армия

Большой шрапнельный фугас

Активно применялся
Русской Армией в годы Первой Мировой войны для защиты оборонительных позиций
на всех фронтах. Ограниченно использовался  Красной Армией
в годы Гражданской войны (1918-24гг.). Информации об использовании этого
изделия другими   противоборствующими сторонами Гражданской войны
автор не имеет.
По некоторым данным фугас использовался также в начальный период Великой
Отечественной войны (1941-45гг.).
Полевой большой шрапнельный фугас по своей сути являлся противопехотной
выпрыгивающей миной кругового поражения с готовыми убойными элементами
(шрапнелью,  которая могла устанавливаться как в управляемом варианте, так и
в неуправляемом (по терминологии того времени — «автоматическая» или
«самовзрывная»   мина). В действие приводится электроимпульсом.

В управляемом варианте электроимпульс подается с пункта
управления по проводам от подрывной машинки ПМ-13 или сухой галетной
батареи.

В неуправляемом варианте электроимпульс подается от
внешней батареи через датчик цели, в качестве которого могут использоваться:
1. Замыкатель системы Бродского нажимного действия.
2. Трубчатый замыкатель двойного действия .
3. Замыкатель капитана Малкина натяжного действия.

Также применяется замыкатель наклонного действия
полковника Стандера, используемый здесь в качестве датчика цели натяжного
действия. В отличие от трех других замыкателей он имеет собственный источник
питания ( гальваническую батарею).

При использовании любого из замыкателей  фугас может
устанавливаться так, что приводится в  боевое положение (и обратно в
безопасное) с пункта управления, но взрыв происходит, когда жертва
непроизвольно воздействует  на датчик цели; или же фугас полностью
автономен.

Внешне представляет собой жестяной цилиндр высотой около
28 см. и диаметром около 13 см.
В нижней части имеет металлическую ручку для переноски, которая также
используется для заанкеривания фугаса на месте установки. Из центра нижней
части выходит вниз изогнутая металлическая трубка (сосок), в которой
проложен двужильный провод. Верхний конец корпуса закрыт сбрасываемой
крышкой.

Внутри корпуса (1) находится снаряд (2), который имеет
двойные стенки. Между наружной и внутренней стенками снаряда уложена
шрапнель  общим весом 10 фунтов (4.54кг.). В качестве шрапнели могут
использоваться как шрапнельные пули от артиллерийских снарядов, так и
отбракованные винтовочные пули, бракованные шарики от шарикоподшипников и
даже любой другой мелкий металлический лом.
Сверху снаряд закрыт собственной крышкой (3), а снизу в корпус снаряда
впрессовано деревянное донце (4). В донце закреплена деревянная колодка (5)
в тонкой жестяной оболочке. Снаряд опирается своей кольцевой выпуклостью в
нижней части на кольцевой пояс-выточку в нижней части корпуса фугаса. Эта
выточка хорошо заметна на внешнем виде фугаса.

В верхней части колодки закреплен капсюль-детонатор №8
(6). Внутри колодка имеет сквозное сверление, в которое вставлена
прямая вытяжная трубка ПВТ  (7), вытяжное кольцо терки которой выходит
ниже деревянного донца. При резком выдергивании терки в трубке
воспламеняется пиротехнический состав, который форсом пламени заставляет
взорваться капсюль-детонатор.
Все остальное свободное пространство заполнено взрывчатым веществом (8)
«шнейдерит» (88% аммиачной селитры и 12% динитронафталина) в количестве 3
фунта (1.36 кг.).

Нижняя часть корпуса фугаса имеет утолщенные стенки и в
ее днище ввинчена жестяная коробка на металлическом поддоне (пороховая
коробка), содержащая 9 золотников (38.4 грамм) черного пороха (9). Снизу в
коробку вставлен электрозапал Военно-инженерного ведомства (10), провода
которого через сосок (11) выведены наружу.
К  ввинтному поддону, на котором расположена коробка с порохом, изнутри
приклепано кольцо (12), к которому прикреплена цепочка длиной около 1 аршина
(0.71м.). Второй конец цепочки прикреплен к вытяжному кольцу  терки
вытяжной трубки.

Тактико-технические характеристики   большого шрапнельного
фугаса
Тип
мины……………………………………………………………………
противопехотная осколочная   кругового
поражения выпрыгивающая натяжного/нажимного действия или управляемая
Корпус…………………………………………………………………………………… жесть
Масса……………………………………………………………………………………. около 6-7 кг.
Маса заряда ВВ
(шнейдерит)………………………………………………….
1.36 кг
Высота…………………………………………………………………………………… около 28 см.
Диаметр………………………………………………………………………………. около 13 см.
Усилие срабатывания натяжного датчика
цели……………………….
0.5-1 кг.
Усилие срабатывания нажимного датчика цели
…………………….
2-4 кг.
Длина натяжного датчика
цели……………………………………………..
8.5-12 метров (возможно до 20-22 м.)
Радиус
поражения………………………………………………………………….
до 20-25 м. (по инструкции  -до 50 шагов)
Применяемые
взрыватели…………………………………………………….
наклонный замыкатель полковника Стандера, нажимной
замыкатель системы Бродского, натяжно-обрывной трубчатый замыкатель,
натяжной замыкатель капитана Малкина.
Температурный диапазон
применения…………………………………..
-30 — +30 град.
Извлекаемость…………………………………………………………………… да
Обезвреживаемость……………………………………………………………. да
Cамоликвидация/
самонейтрализация…………………………………….
нет/ по истощению источников питания (12-18 месяцев)
Время боевой
работы…………………………………………………………….
9-18 месяцев

Корпус фугаса окрашен в темно-зеленый цвет (возможна и
другая окраска или просто оцинковка). Сведений о маркировке на корпусе не
имеется.
Фугасы поставляется в войска в неокончательно снаряженном виде. Цепочка
отсоединена от вытяжной трубки, пороховая коробка накрыта дополнительной
предохранительной крышкой, вытяжная трубка в колодке не вставлена в снаряд.
Замыкатели в комплект фугаса не входят и поставляются отдельно.
Фугасы уложены по 12 штук в деревянный неокрашенный ящик, в который в
отдельные гнезда также вложено 12 колодок с вытяжными трубками. В ящик также
уложен комбинированный ключ-отвертка. Маркировка на ящике не
регламентируется.

Подготовка фугаса к применению.   Извлечь фугас
из ящика. перевернуть дном вверх.  Вывинтить из корпуса пороховую
коробку. Через открывшееся в дне отверстие вытащить и расправить цепочку.
Поставить фугас крышкой на землю.  Взять из ящика колодку со
вставленной в нее вытяжной трубкой. Вставить в колодку капсюль-детонатор.
Присоединить с помощью карабина цепочку к колодке. Проверить с помощью
шаблона возможность ведения колодки в снаряд.  Осторожно вставить
колодку в снаряд и закрепить ее с помощью винтов. Положить фугас набок и
осторожно уложить цепочку в пространство между днищами корпуса и снаряда.
Снять с пороховой коробки предохранительную крышку и ввинтить коробку в
днище корпуса. Присоединить к проводам, выходящим из соска кабель
управления.

Фугас устанавливается
в лунку глубиной около 16 дюймов (41см.). Под ручку для переноски
пропускается палка, концы которой вкапываются в стенки лунки. Это делается
для того, чтобы в момент выбрасывания снаряда из корпуса удержать корпус на
месте и обеспечить требуемое натяжение цепочки.

От автора. На мой взгляд, в этой палке нет
никакой необходимости. В момент взрыва порохового заряда корпус по закону
отдачи наоборот вжимается в грунт. Кроме того, трение грунта о стенки
корпуса создает достаточную удерживающую силу. А усилие, потребное, чтобы
выдернуть терку из вытяжной трубки не превышает 1-1.5 кг.

Кабель управления выводится по стенке лунки наружу и
маскируется. Высота маскировочного слоя над фугасом определяется условиями
местности. Считается, что его высота не должна превышать 5 см. Если
установка производится перед началом зимы, то фугас устанавливается так,
чтобы крышка корпуса возвышалась бы над уровнем земли на 3-4 см. с тем,
чтобы обеспечить свободный вылет снаряда и после замерзания грунта.

При подаче электроимпульса через кабель управления на
электрозапал последний дает форс пламени, который  взрывает порох в пороховой коробке. Давлением
пороховых газов снаряд сбрасывает с корпуса крышку и вылетает на высоту от
поверхности примерно на 40-45 см.

Подъем снаряда
происходит до момента пока цепочка не натянется на всю свою длину (71см.).
Поскольку нижний конец цепочки закреплен на днище корпуса, то ее верхний
конец выдергивает за кольцо терку вытяжной трубки. Трение терки о
пиротехнический состав приводит к его вспышке. Форс пламени взрывает
капсюль-детонатор, а от последнего взрывается основной заряд фугаса, в
результате чего шрапнель разбрасывается в стороны поражая личный и конский
состав.

От автора.  Хотелось бы отметить два
любопытных момента.

Первый. В общем и целом этот фугас по современному
следует именовать выпрыгивающей противопехотной  осколочной миной с
готовыми поражающими элементами. Никакого фугасного действия на цель он не
оказывает, т.е. на цель силой взрыва не воздействует. Однако в описываемый
период русская минная терминология отличалась от современной.
Минами называли морские мины, а в сухопутной войне — подкопы, подводимые под
вражеские позиции, в которые затем закладывалось несколько сот килограмм или
тонн взрывчатки и взрывалось.
А вот то, что мы нынче называем минами, в то время назывались фугасами
(камнеметный фугас, шрапнельный фугас). Фугасы
подразделялись на:
1. Обыкновенный фугас. Говоря современным языком — управляемая мина, т.е.
мина взрываемая с пункта управления.
2. Самовзрывной (автоматический) фугас — мина, приводимая в действие невольно
самой жертвой.   Большинство современных противопехотных мин
относятся именно к этой категории.
3. Повторный фугас — учебно-имитационная (практическая) мина, которую можно
использовать многократно.

Эта классификация сохранялась вплоть до начала
тридцатых годов.

Второй момент. Как  следует из книг по
кавалерийской службе,  лошади куда  острее, чем человек, реагируют
на ранения, погибают от  таких ран, от которых человек обычно выживает,
а лечение не смертельных ран длится очень долго и трудно, после чего лошадь
обычно уже непригодна к строевой службе. В Русской Армии таких лошадей
отправляли в тыл, где их раздавали бесплатно  в крестьянские семьи,
главы которых воевали на фронте. Для крестьянского обихода лошади вполне
годились. Это привело в годы Первой Мировой войны к значительному увеличению
конского поголовья в сельском хозяйстве и очень значительному повышению
качества крестьянских лошадей. Стоит ли говорить о том, какое значение в
крестьянском хозяйстве в те времена играла лошадь, тем более хорошей породы.
С другой стороны это привело к развитию взаимной неприязни солдат, осевших в
тылу в различного рода запасных полках, крепостях, складах, учреждениях и
т.п.,  и солдат, воюющих на фронте, поскольку тыловым  солдатам
такой привилегии не было.

Не по теме. Деникин в своих мемуарах указывает
на то, что войска на фронте оставались вполне управляемыми и боеспособными
даже к февралю 1917 года, а разложение армии началось и развилось (отравив
затем и фронт) в тыловых частях, где постепенно собрались люди, совершенно
не желавшие воевать, и любыми способами уклонявшиеся от отправки на фронт. А
все время витавшая над ними угроза оказаться в окопах, делала их очень
восприимчивыми к любой агитации, которая устраняла или ослабляла эту угрозу.
Флот (особенно Балтийский) также в силу своего фактического неучастия в
войне присоединился к армейским тыловикам, когда стали ходить упорные и
небезосновательные слухи о том, что большую часть экипажей спишут на берег и
отправят на фронт. Флотские офицеры, над которыми также висела эта угроза,
молчаливо поощряли матросов к бунту, не ведая о том, что бунт на флоте
начнется как раз с избиения офицеров.
Действующая армия восприняла беспорядки в Петрограде как удар ножом в спину
и растерялась. Боевые солдаты поняли происходящее, как то, что их ратный
подвиг никому в стране не нужен. Деморализация на фронте произошла почти
мгновенно.

Комплектующие фугаса и
замыкатели, применяемые с ним.

Тактика применения
большого шрапнельного фугаса.

Источники

1.Наставленiе для инженерныхъ войскъ по спецiальному
образованию. Подрывныя работы. Новая Россия. Петроград. 1917г.
2.А.Ипатович-Горянский и В.Яковлевъ. Конно-саперное дело. Курсъ
кавалерiйских училищъ. С.-Петербургъ. 1908г.
3.Merkblatt über russische Spreng- und Zünd- mittel, Minen und Zünder.
Oberkommando des Heeres. Az.34 d16/4f AHA Pi.Abt. (Zn 5) Ia2 Nr.1/42.
Berlin, 1.1.1942.
4.М.Крыльцов. Заграждения. Воениздат НКО Союза ССР. Москва. 1936г.
5.Д.Карбышев.Краткий справочник по военно-инженерному делу. Воениздат НКО
Союза ССР. Москва. 1936г.
6.П.П. Карпов. Средства инициирования. НКАП. Оборонгиз. Москва. 1943г.
7.А.И.Иволгин. Развитие и применение минно-подрывных средств. Военное
издательство МО СССР. Москва. 1956г.

—***—




©Веремеев Ю.Г.

Главная страница
-инженерные боеприпасы

Заметки на полях Фугас можно считать весьма
совершенным даже для периода Второй мировой войны, хотя  в советских
довоенных и времен войны  служебных изданиях этот фугас даже не
упоминается. Однако, если верить немецкой Памятке по советским трофейным
минам и взрывателям издания января 1942г., с этим фугасом и с замыкателями
трубчатым и Бродского германские саперы сталкивались на протяжении всего
1941 года.

Последними
достоверными  на сегодняшний день сведениями об использовании БШФ в
боях стоит полагать информацию об обнаруженном минном поле из этих фугасов
возле железной дороги, ведущей от Вологды на Архангельск (445 верста
Вологодской железной дороги). Там по сведениям историка и краеведа Алексея
Сухановского   в 1918-20 годах большевики  вели упорные бои
против белых, поддерживаемых американскими войсками.   Поскольку
бои в этой таежной непроходимой местности в основном сосредоточились на
железной дороге, то белые с американцами создали несколько опорных пунктов с
фортификационными сооружениями и системой заграждений. Большие фугасы
входили в систему заграждений..  Поисковиками  А.Суханова
было обнаружено не менее 8-10 БШФ и остатки блиндажа, из которого, очевидно,
осуществлялось управление фугасами.

Экземпляр большого шрапнельного фугаса имеется  в
Санкт-Петербургском музее истории  артиллерии, инженерных войск и войск
связи.

saper.isnet.ru

Фугас — WiKi

Поражающий эффект

Фугасные боеприпасы действуют разрушительной силой газов разрывного заряда и частично силой удара в преграду. В соответствии с этим мощность фугасного снаряда определяется весом и качеством взрывчатого вещества, заключенного в его оболочке, что и определяет основное требование, предъявляемое к таким снарядам. Увеличение мощности фугасных снарядов в пределах одного калибра возможно путём увеличения ёмкости камеры для разрывного заряда и применения более мощного взрывчатого вещества.

Объём камеры снаряда можно увеличить удлинением цилиндрической части снаряда и уменьшением толщины его стенок. Однако длина цилиндрической части ограничена общей длиной снаряда, обусловленной его устойчивостью на траектории. Тем не менее длинная цилиндрическая часть является характерной особенностью фугасных снарядов. Уменьшение толщины стенок оболочки фугасного снаряда ограничено требованием его прочности при выстреле. В связи с этим применение фугасных снарядов в мортирах и гаубицах является более выгодным, нежели в пушках, из-за высоких давлений, развивающихся в последних при выстреле.

История

В XVII—XVIII веках фугасами назывались подкопы под укрепления противника с камерами для размещения пороховых зарядов. В XIX веке для их обозначения было введено понятие Минный горн (вышло из употребления с 50-х годов XX века), а фугасами стали называться отдельные заряды, закладываемые в грунт или в воду. В первой и второй мировых войнах фугасы использовались при устройстве минно-взрывных заграждений и производстве разрушений. С 1970-х годах вместо термина «Фугас» применяются термины «заряд В В» («заряд взрывчатого вещества»), «объектная мина» и тому подобное.

Инженерный боеприпас

Фугас как инженерный боеприпас — это заряд взрывчатого вещества, закладываемый в земле или под водой на небольшой глубине, взрываемый внезапно для нанесения урона противнику или задержания его продвижения. При подрыве фугаса цель поражается ударной волной, осколками и продуктами взрыва.

Подрыв взрывчатого вещества производится электрическим, огневым или механическим способами. При огневом способе обычно необходимо использовать детонаторы, огнепроводный шнур или зажигательные трубки. При электрическом способе используются электродетонаторы, в которых необходимая начальная температура индукции воспламенения достигается за счёт тепловой энергии электроискры или спирали и начального заряда инициирующего взрывчатого вещества.

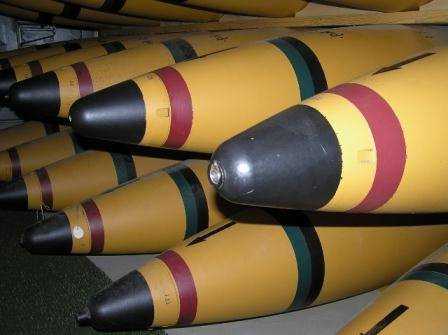

Артиллерийский снаряд

Фугасные снаряды в основном предназначаются для стрельбы по небетонированным оборонительным сооружениям: окопам, деревоземляным (ДЗОТам) и деревокаменным огневым точкам, наблюдательным пунктам и т. п. Кроме того, фугасные снаряды крупных калибров могут применяться совместно с бетонобойными снарядами для стрельбы по бетонированным оборонительным сооружениям — долговременным огневым точкам (ДОТам) — главным образом для снятия земляной насыпи с последних. Стрельба на рикошетах фугасными снарядами может с успехом применяться для проделывания проходов в минных полях.

При отсутствии осколочных и осколочно-фугасных снарядов, фугасные снаряды могут применяться для стрельбы по открытым живым целям, а при отсутствии бронебойных снарядов — для стрельбы по танкам. В этих случаях действие фугасных снарядов будет значительно уступать действию заменяемых ими снарядов.

В авиационной артиллерии малокалиберные фугасные и фугасно-трассирующие снаряды применяются для стрельбы по самолетам.

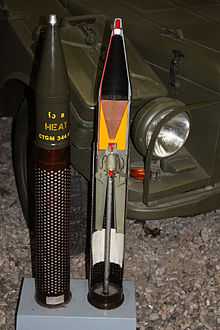

Конструкция

Фугасные снаряды обладают наиболее тонкостенными оболочками, высоким коэффициентом наполнения, высокой относительной массой разрывного заряда и малой относительной массой снаряда.

По конструктивному оформлению фугасные снаряды наземной артиллерии средних калибров бывают цельнокорпусными, с привинтной головкой или ввинтным дном и очком под головной взрыватель, а снаряды крупных калибров — со сплошной головной частью, ввинтным дном и очком под донный взрыватель или с привинтной головкой и ввинтным дном и очком под головной взрыватель.
Снаряды крупных калибров, кроме того, могут иметь два очка: под головной и донный взрыватели; применением двух взрывателей обеспечиваются безотказность действия и полнота разрыва снаряда.

Малокалиберные фугасные снаряды в авиационной артиллерии впервые были применены немцами в 20- и 30-мм авиационных пушках во время Второй мировой войны. Корпус 20-мм снаряда тонкостенный, штампованный, с выдавленными на нём канавками для ведущего пояска и кернения дульца гильзы. Дно корпуса для повышения прочности при выстреле делается полусферической формы. Центрующих утолщений на корпусе нет, и центрование снаряда в канале ствола производится центрующим утолщением на взрывателе и ведущим пояском. Взрыватель соединяется со снарядом при помощи переходной втулки, закрепленной в корпусе.

Необходимая прочность таких снарядов при выстреле достигалась за счет применения корпуса из металла с высокими механическими свойствами[источник не указан 1092 дня] и его термической обработки.

Появление в 1940-х годах в малокалиберной авиационной артиллерии фугасных снарядов объясняется повышенным поражающим действием этих снарядов по сравнению с осколочными ввиду малой чувствительности современных самолетов к поражению осколками[источник не указан 1092 дня]. Поэтому следует считать целесообразным[когда?] всемерное повышение фугасности малокалиберных осколочных снарядов зенитной и авиационной артиллерии.
Применение фугасных снарядов в наземной артиллерии целесообразно лишь в орудиях калибра от 120 мм и выше, так как незначительный вес разрывного заряда снарядов меньшего калибра не обеспечивает разрушения даже самых лёгких полевых укрытий[источник не указан 1092 дня].

Фугасы в настоящее время

В настоящее время в артиллерии средних калибров фугасные снаряды почти полностью вытеснены осколочно-фугасными, значительно упрощающими боевое снабжение артиллерии.

Старые фугасные снаряды сохранились лишь на вооружении, производство же фугасных снарядов средних калибров прекращено почти во всех странах.

Для снаряжения фугасных снарядов наземной артиллерии в мирное время идет почти исключительно тротил и реже мелинит, а в военное время неизбежно применение суррогатных взрывчатых веществ.

Фугасные снаряды германской авиационной артиллерии снаряжались главным образом тэном и реже тротилом.

Фугасные взрыватели

Для приведения фугасных снарядов наземной артиллерии в действие у цели применяются головные и донные взрыватели с одной-тремя установками: на мгновенное (осколочное), инерционное (фугасное) и замедленное действие. Применение взрывателей с установками на инерционное и замедленное действие имеет целью обеспечить необходимое углубление снаряда в преграду до момента его разрыва для получения необходимого фугасного действия.

В малокалиберных фугасных снарядах авиационной артиллерии могут применяться только взрыватели мгновенного действия.

См. также

Примечания

  1. ↑ Краткий словарь иностранных слов / составитель Локшина С.М.. — 8-е изд., стереотип. — М.: Русский язык, 1985. — С. 281. — 352 с.

Литература

  • Н. В. Огарков. ФУГАСЫ // Советская Военная Энциклопедия. — Москва: воениздат, 1980. — Т. 8. — 687 с. — 106 000 экз.
  • Краткий словарь иностранных слов. — Москва: Русский язык, 1985.

ru-wiki.org

Инженерные боеприпасы (ППМ из зарядов ВВ или снарядов)

Красная  Армия

Импровизируемые  противопехотные мины из зарядов ВВ
или снарядов

Этот вид противопехотных осколочно-фугасных мин нажимного
или натяжного действия применялся в период Великой Отечественной войны. Мины
монтировались на месте применения и представляли собой различные
импровизации. Для создания такой мины использовался заряд взрывчатки массой
2-4 кг. или артиллерийский  осколочно-фугасный снаряд калибра от 45 до
152 мм.,  взрыватель УВ (УВГ) с капсюлем-детонатором №8 или взрыватель
МУВ с запалом МД-2 и, если использовался артиллерийский снаряд,
мастичная переходная втулка (адаптер). Остальные составляющие мины
представляли собой местные подручные материалы. Как правило, использовалась
доска длиной 60-70 см., шириной около 20 см. и толщиной 1-2 см.; один или
два деревянных валика, один-четыре колышка и отрезок шпагата или проволоки.
Корпуса такая мина не имела. Его роль исполнял отрытый в земле котлован
размерами примерно 60 х 20 х 50 см.

Поражение солдатам противника наносилось в основном силой
взрыва и частично осколками (камнями), вылетающими из земли в момент взрыва.

Вариаций таких мин весьма много. Советское Руководство по
минам издания 1943 года описывает как примерные два варианта таких мин.
Немецкая Памятка по советским трофейным минам (Merkblatt ueber russische
Spreng- und Zundmittel, Minen und Zuender) издания января 1942 года подробно
описывает шесть вариантов таких мин, причем из описания становится ясно, что
в действительности вариантов может быть гораздо больше, поскольку
особенности конструкции мины в каждом конкретном случае целиком зависят от
наличия материалов и фантазии советского сапера.

Фугасное действие таких мин обычно чрезмерно, даже если
используется 45 мм. артиллерийский снаряд (и уж тем более 152 мм. снаряд).
При этом, если используется заряд взрывчатки, то рекомендуется его масса от
2 до 4 кг., в то время как вполне достаточно 75-200 грамм. Не стоит считать
такие мины противотанковыми, поскольку при массе заряда вполне достаточной
для разрушения гусеницы танка этот заряд находится на полуметровой глубине (
т.е. слишком далеко от траков) и разрушить гусеницу не может. Да и ширина
нажимной доски всего 20 см., чего явно мало для того, чтобы мина сработала
под танком.

Рассмотрим несколько вариантов импровизируемых мин из
зарядов ВВ или артиллерийских снарядов. Поскольку эти мины не имеют
официального обозначения, то для удобства будем давать им свои условные
обозначения.

Противопехотная осколочно-фугасная мина из заряда ВВ
или артиллерийского снаряда. Вариант 1.

Комплект мины состоит из
заряда взрывчатки массой 2-4 кг., взрывателя УВ (УВГ) с капсюлем-детонатором
№ 8 или взрывателя МУВ с запалом МД-2, деревянного валика диаметром 5-6 см.
и длиной 30-35 см., деревянного колышка диаметром 2-3 см. и длиной 10-15
см., отрезка шпагата длиной 50-60 см., одного гвоздя. Если используется
артиллерийский снаряд калибра 45-152 мм., то необходимо иметь также
мастичную переходную втулку для того, чтобы можно было закрепить взрыватель
в очке снаряда (штатный взрыватель снаряда удаляется).

На месте применения мины отрывается котлован
прямоугольной формы с вертикальными стенками  длиной 60см., шириной
20см. и глубиной 50см.

На расстоянии примерно 1/5 от торца котлована  на
глубине примерно 4-5 см. врывается валик. Он будет играть роль  опоры
конца нажимной доски и одновременно роль оси, вокруг которой будет
поворачиваться нажимная доска. В противоположную торцевую стенку на глубине
4-5 см.   вбивается горизонтально колышек. Он будет играть роль
опоры  другого конца нажимной доски и одновременно он будет определять
усилие срабатывания мины (никто не производил расчетов усилия срабатывания,
оно определялось на глаз).
На дно котлована ближе к одной из торцевых стенок укладывается заряд ВВ, со
вставленным в него взрывателем УВ с Р-образной чекой. К ушку чеки привязан
шпагат.
На валик укладывается доска с прибитым загнутым гвоздем. На гвоздь
набрасывается второй конец шпагата и завязывается на нем. Затем из взрывателя извлекается предохранительная
чека и доска аккуратно опускается в горизонтальное положение так, чтобы ее
конец лег на колышек. После этого доска осторожно маскируется подручными
материалами (слой грунта 2-3 см, ветки, скошенная трава и т.п.).

На рисунке справа хорошо видна конструкция собранной мины
(разрез).
1- Слой маскировки.
2- Нажимная доска.
3. Валик (ось вращения доски)
4- Опорный колышек.
5- Заряд ВВ или артиллерийский снаряд.
6-Взрыватель УВ ( УВГ, МУВ)
7-Шпагат.
8-Гвоздь, вбитый в доску.

Котлован после установки в него заряда ВВ может на две
трети глубины  заполняться камнями, металлическими осколками,
стрелянными гильзами и тому подобным металлическим хламом, но так, чтобы
взрыватель и шпагат были свободны.

При наступании солдатом противника на нажимную доску в
пределах от валика до конца доски у колышка, она начинает поворачиваться
вокруг валика. Ее короткий конец поднимается и увлекает за собой шпагат,
привязанный к гвоздю. А так как шпагат связан с боевой чекой, то она
вытаскивается из взрывателя, подпружиненный ударник высвобождается и бьет по
капсюлю. Взрыв.

Жертва поражается силой взрыва и вылетающими из котлована
осколками (камнями).

От автора. Конструкция этой мины
свидетельствует о том, что изобретателей интересовал сам факт действия мины
по противнику, но не ее эффективность, рациональность и экономное
использование взрывчатки. Котлован непомерно глубок. Вполне достаточно
отрывать его  такой глубины, чтобы в нем мог поместиться заряд ВВ. Это
экономило бы время и силы. Заряд многократно чрезмерен. Это очень
нерационально расходовать столько взрывчатки на одного человека. Вполне
достаточно 75-200 грамм. Заполнение котлована осколками или камнями тоже
вряд ли стоит признать целесообразным. Человеку, разрываемому на куски
мощным взрывом эти осколки уже ничего существенного не сделают. Солдатам,
двигающимся поблизости, практически ничто не угрожает. Ведь в бою от солдата
до солдата около 7-10 метров. Ударная волна и практически все осколки
пойдут вверх. Взрыв 2-4 кг. тротила на полуметровой глубине равнозначен
разрыву 122-152 мм. фугасного снаряда со взрывателем, установленным на
фугасное действие с замедлением.  А общеизвестно, что такой снаряд
осколочного действия не дает.

Да и срок боевой работы такой мины до первого хорошего
дождя. Котлован заполняется водой, влага проникает к
капсюлю-детонатору, делая его совершенно безобидным. Запал МД-2 взрывателя
МУВ  продержится несколько дольше, но если грунт в котловане не
пропускает воду, то непрерывное пребывание в воде в течение нескольких
недель и этот запал может вывести из строя. Установленная зимой мина может
просуществовать до весны, но скольких трудов стоит сделать котлован в
мерзлой земле.
Существенную проблему представляет и вынимаемый из котлована грунт. А его ни
много ни мало, а 0,06 куб.м. Это  порядка 90-100 кг. Этот грунт
приходится ссыпать  в мешки и уносить куда-то. При этом надо следить,
чтобы грунт не оставался вблизи мины, иначе он ее демаскирует.

Время на устройство такой мины чрезмерно велико и
составляет от 20 до 40 минут. Если требуется установить несколько сот или
тысяч противопехотных мин, но расход трудовых ресурсов оказывается очень
большим.

И все же эти мины были довольно популярны в Красной
Армии в 1941-43 годах в силу того, что для них требовались лишь взрыватели и
взрывчатка. Никаких работ по изготовлению корпуса не требовалось. А это
очень существенно на фронте, где в дефиците все, вплоть до гвоздей. Да и
вероятность поражения была весьма высокой из-за  очень больших размеров
датчика цели ( 45х20 см., т.е. часть доски от валика и до конца). Впрочем
это имело и отрицательное значение. Падающие сверху земля и камни от
разрывов снарядов, чего на поле боя обычно предостаточно,   могут
инициировать взрыв этой мины. С улучшением снабжения фронта заводскими
минами использование земляных мин постепенно сошло на нет.

Тактико-технические характеристики мины ППМ вариант 1
Тип
мины…………………………………………………………………………………………………………..
противопехотная осколочно-фугасная нажимного действия
Корпус………………………………………………………………………………………………………………. нет
Общий
вес………………………………………………………………………………………………………..
4-6 кг.
Масса  ВВ ………………………………………………………………………………………………………. 2-4 кг. или артснаряд калибра 45-152 мм.
Длина и ширина
габаритные……………………………………………………………………………
60 х 20 см.
Глубина по
габариту…………………………………………………………………………………………
50 см.
Взрыватель…………………………………………………………………………………………………….. УВ, УВГ, МУВ с Р-образной чекой
Размеры датчика
цели………………………………………………………………………………………
45х20 см.
Чувствительность………………………………………………………………………………………….. неопределенная в пределах 1-10 кг.
Температурный диапазон
применения………………………………………………………………
-40 — +40 градусов
Извлекаемость…………………………………………………………………………………………………… да
Обезвреживаемость…………………………………………………………………………………………… да
Самоликвидация/самонейтрализация…………………………………………………………………. .нет/нет
Время приведения в боевое
положение……………………………………………………………..
с момента извлечения предохранительной чеки
Время боевой
работы…………………………………………………………………………………………
от 7 дней до 3-4 месяцев

Мины вариантов 2-6  отличаются от мины варианта 1
в основном  размерами и формой котлована и особенностями конструкции.
Поэтому, они описываются менее подробно.

Противопехотная осколочно-фугасная мина из заряда ВВ
или артиллерийского снаряда. Вариант 2.

Отличается от мины вариант 1
тем, что взрыватель УВ (УВГ, МУВ) крепится не на заряде ВВ, а на вбитом в
центр котлована  столбике. Нажимная доска укладывается не на один, а на
два валика, уложенных в противоположных концах котлована. От Р-образной чеки
в обе стороны протягиваются два шпагата или проволоки, которые огибают
валики и закрепляются на вбитых снизу доски гвоздях. К запалу взрывателя
прикрепляется детонирующий шнур, который тянется к заряду ВВ. На конце
детонирующего шнура надет капсюль-детонатор №8, который вставляется в заряд
ВВ. В котлован могут быть уложены не один, а два заряда ВВ по 2 кг. каждый.
Могут также использоваться артиллерийские снаряды. Если используется снаряд
калибра 122 мм. или 152 мм, то в котлован укладывается только один снаряд.
Котлован  может засыпаться камнями, щебнем, металлическим хламом на
высоту не более 1/3 глубины лунки, и так, чтобы взрыватель и натяжные
шпагаты оставались свободными.

Срабатывание мины происходит когда жертва наступит на
доску. При этом доска проламывается, ее обломки поворачиваются вокруг
валиков, и натягивающийся при этом шпагат вытаскивает Р-образную чеку из
взрывателя. Взрыв запала инициирует детонирующие шнуры, которые передают
взрыв на заряды ВВ.







Тактико-технические характеристики мины ППМ вариант 2
Тип
мины…………………………………………………………………………………………………………..
противопехотная осколочно-фугасная нажимного действия
Корпус………………………………………………………………………………………………………………. нет
Общий
вес………………………………………………………………………………………………………..
4-8 кг.
Масса  ВВ ………………………………………………………………………………………………………. 2-4 кг. или артснаряд калибра 45-152мм.
Длина и ширина
габаритные……………………………………………………………………………
60 х 20 см.
Глубина по
габариту…………………………………………………………………………………………
50 см.
Взрыватель…………………………………………………………………………………………………….. УВ, УВГ, МУВ с Р-образной чекой
Размеры датчика
цели………………………………………………………………………………………
45х20см.
Чувствительность………………………………………………………………………………………….. неопределенная в пределах 10-50кг.
Температурный диапазон
применения………………………………………………………………
-40 — +40 градусов
Извлекаемость…………………………………………………………………………………………………… да
Обезвреживаемость…………………………………………………………………………………………… да
Самоликвидация/самонейтрализация…………………………………………………………………. .нет/нет
Время приведения в боевое
положение……………………………………………………………..
с момента извлечения предохранительной чеки
Время боевой
работы…………………………………………………………………………………………
от 7 дней до 3-4 месяцев

Противопехотная осколочно-фугасная мина из заряда ВВ
или артиллерийского снаряда. Вариант 3.

Эта мина отличается  от
варианта 2 только тем, что здесь нажимная доска (1) не проламывается. Она
своим центром укладывается на валик (2), а концами опирается на тонкие
колышки (3) вбитые в противоположные стенки котлована.

Когда жертва наступает на нажимную доску, то последняя
под весом человека поворачивается вокруг валика. При этом натягивается один
из двух натяжных шпагатов, который и вытаскивает Р-образную чеку из
взрывателя.

Если используется ( в минах варианта 2 и 3)
взрыватель УВ или УВГ, то в капсюледержатель может вместо капсюля-детонатора
№8 вставляться конец быстрогорящего запального шнура (130 м/сек.), на второй
конец которого надевается капсюль-детонатор №8, вставляемый в заряд ВВ. В
этом случае может использоваться только один заряд ВВ. При срабатывании
взрывателя вспышка капсюля-воспламенителя зажигает запальный шнур, который
передает пламя ( а не детонацию, что имеет место в  детонирующем шнуре)
на   капсюль-детонатор №8. Взрыв последнего инициирует заряд ВВ.



Противопехотная осколочно-фугасная мина из заряда ВВ
или артиллерийского снаряда. Вариант 4.

В нажимной мине четвертого
варианта   нажимная доска одним концом лежит на ступеньке на краю
лунки, другой конец лежит на валике, накрывая его на 1/4 его диаметра и на
двух забитых в валик гвоздях, которые подпирают доску. Валик установлен так,
что он не может кататься, а может вращаться вокруг собственной оси. Один
конец шпагата укреплен на чеке взрывателя, другой конец шпагата огибает
валик и укреплен в конце нажимной доски.  При нажатии на доску валик
начинает поворачиваться и конец доски лежащий на валике опускается вниз. При
этом шпагат, закрепленный в конце доски натягивается и выдергивает боевую
чеку из взрывателя. Срабатывание взрывателя приводит к взрыву заряда ВВ,
который поражает жертву силой взрыва. Возможна засыпка лунки  щебнем
или металлическими осколками по верхний край заряда, однако осколочное
действие такой засыпки практически нулевое.

Потребные материалы:
1 нажимная доска длиной 50 см., 20 см. ширины,
1 валик 30 см. длины 6 см. диаметром,
1 м. шпагата,
3 гвоздя, 1  взрыватель УВ,
50 см. детонирующего шнура,
2 капсюль-детонатора,
1 заряд  ВВ массой в зависимости от решаемой задачи ( обычно 1-2 кг.).
Глубина лунки 30см, ширина 20 см., длина по дну 20см, по верху 60см.

Тактико-технические характеристики мины ППМ вариант 4
Тип
мины…………………………………………………………………………………………………………..
противопехотная осколочно-фугасная нажимного действия
Корпус………………………………………………………………………………………………………………. нет
Общий
вес………………………………………………………………………………………………………..
1.5- 2.5 кг.
Масса  ВВ ………………………………………………………………………………………………………. 1-2 кг. или артснаряд калибра 45-152мм.
Длина и ширина
габаритные……………………………………………………………………………
60 х 20 см.
Глубина по
габариту…………………………………………………………………………………………
30 см.
Взрыватель…………………………………………………………………………………………………….. УВ, УВГ, МУВ с Р-образной чекой
Размеры датчика
цели………………………………………………………………………………………
40х20см.
Чувствительность………………………………………………………………………………………….. неопределенная в пределах 10-50кг.
Температурный диапазон
применения………………………………………………………………
-40 — +40 градусов
Извлекаемость…………………………………………………………………………………………………… да
Обезвреживаемость…………………………………………………………………………………………… да
Самоликвидация/самонейтрализация…………………………………………………………………. .нет/нет
Время приведения в боевое
положение……………………………………………………………..
с момента извлечения предохранительной чеки
Время боевой
работы…………………………………………………………………………………………
от 7 дней до 3-4 месяцев

Противопехотная/противотранспортная осколочно-фугасная
мина из заряда ВВ или артиллерийского снаряда. Вариант 5.

У  мины варианта  5
нажимная доска состоит из двух частей, которые соединены друг с другом с
помощью деревянных  стержней (длиной 30 см, толщиной 1-2 см). Эти
стержни продеваются в металлические скобы, вбитые в обе половинки доски.
Взрыватель укреплен снизу на одной из двух половин нажимной доски, а во
вторую половину вбит гвоздь, к которому привязан шпагат. Второй конец
шпагата привязан к боевой Р-образной чеке взрывателя.   К запалу
взрывателя привязан детонирующий   или быстрогорящий запальный
шнур. Он спускается вниз к заряду и вставлен в капсюль-детонатор, который в
свою очередь вставлен в заряд.
При давлении на нажимную доску деревянные стержни ломаются, концы половинок
доски опускаются вниз. При этом шпагат натягивается и вдергивает боевую чеку
из взрывателя. Взрыв запала приводит к детонации шнура, которая передается
на основной заряд.

В зависимости от того, против кого предназначена мина,
подбирается прочность деревянных стержней и масса заряда ВВ, которая может
составлять от 1 кг. (против пехоты, до 8 кг. (против  боевой техники и
артиллерийских орудий).

Засыпка лунки щебнем или металлическими осколками
(шрапнелью) не предусматривается.




Тактико-технические характеристики мины ПП/ПТМ вариант 5
Тип
мины…………………………………………………………………………………………………………..
противопехотная/противотранспортная   фугасная
нажимного действия
Корпус………………………………………………………………………………………………………………. нет
Общий
вес………………………………………………………………………………………………………..
1.5- 8.5 кг.
Масса  ВВ ………………………………………………………………………………………………………. 1-8 кг.
Длина и ширина
габаритные……………………………………………………………………………
70 х 20 см.
Глубина по
габариту…………………………………………………………………………………………
450 см.
Взрыватель…………………………………………………………………………………………………….. УВ, УВГ, МУВ с Р-образной чекой
Размеры датчика
цели………………………………………………………………………………………
70х20см.
Чувствительность………………………………………………………………………………………….. неопределенная в пределах 10-100кг.
Температурный диапазон
применения………………………………………………………………
-40 — +40 градусов
Извлекаемость…………………………………………………………………………………………………… да
Обезвреживаемость…………………………………………………………………………………………… да
Самоликвидация/самонейтрализация…………………………………………………………………. .нет/нет
Время приведения в боевое
положение……………………………………………………………..
с момента извлечения предохранительной чеки
Время боевой
работы…………………………………………………………………………………………
от 7 дней до 3-4 месяцев

Противопехотная осколочная  мина из
артиллерийского снаряда.

Из  артиллерийских
осколочно-фугасных  снарядов калибров 76-152 мм. или минометных мин
калибров 82 или 120 мм. с использованием взрывателей натяжного действия УВ,
УВГ или МУВ  и 75-граммовых буровых шашек   устанавливаются
противопехотные осколочные мины натяжного действия.
У снаряда предварительно отвинчивается его штатный взрыватель и в очко для
взрывателя вставляется буровая тротиловая шашка 75 гр. Обязательным условием
является то, чтобы   отверстие очка взрывателя было более 30 мм. в
диаметре (советские снаряды калибра 76 мм. и более имеют резьбу для
взрывателя М36, что позволяет вставлять в очко буровую шашку.
Шашка должна войти в снаряд более, чем на половину своей длины. При
необходимости и возможности  в заряде снаряда необходимо сделать
углубление достаточной длины.

Снаряд укладывается в лунку, отрытую по размерам снаряда.
Глубина лунки равна калибру снаряда или может быть чуть мельче ( при условии
возможности маскировки снаряда). На расстоянии 0.5 метра от лунки в землю
вбивается колышек так, чтобы его высота составила 20-25 см. Он должен иметь
в торце  канавку для натяжной проволоки. Второй колышек, имеющий
кольцевую канавку, вбивается в землю на расстоянии, равном радиусу поражения
снаряда. Опытным путем установлено, что для снаряда калибра 76 мм. наиболее
целесообразно вбивать второй колышек на расстоянии 5-8 метров, для снарядов
калибра 152 мм. это расстояние может быть увеличено до 15 метров. В среднем
5-10 метров.  К дальнему колышку привязывается натяжная проволока или
шпагат, который протягивается к ближнему колышку, а от него к  головной
части снаряда. В шашку вставляется взрыватель МУВ с запалом МД-2 и конец
проволоки или шпагата привязывается к Р-образной боевой чеке взрывателя МУВ.
По окончании всех действий по маскировке мины из взрывателя можно удалить
предохранительную шпильку.

Возможна также установка снаряда на поверхности земли,
если имеются условия для маскировки мины. В этом случае снаряд целесообразно
устанавливать вертикально, закрепив его на местном предмете так, чтобы
исключить его случайное падение. Это наиболее целесообразно в зимних
условиях, когда мина устанавливается под снег.

Жертва, зацепившись за проволоку, невольно выдергивает
чеку из взрывателя. Поражение наносится при взрыве осколками корпуса
снаряда. Возможно также использование осколочных авиабомб весом 1-10 кг. или
даже просто зарядов ВВ весом 0.4-2 кг. Последние при этом необходимо
обкладывать осколкообразующими изделиями ( гвозди, болты, осколки снарядов,
мотки колючей проволоки и т.п.).

Тактико-технические характеристики мины  из
артиллерийского снаряда
Тип
мины…………………………………………………………………………………………………………..
противопехотная осколочная  натяжного действия
Корпус………………………………………………………………………………………………………………. металл
Общий
вес………………………………………………………………………………………………………..
определяется весом снаряда
Масса  ВВ ………………………………………………………………………………………………………. определяется  массой заряда   снаряда
Длина и ширина
габаритные……………………………………………………………………………
определяется размерами снаряда
Глубина по
габариту…………………………………………………………………………………………
определяется калибром снаряда
Взрыватель…………………………………………………………………………………………………….. УВ, УВГ, МУВ с Р-образной чекой
Длина датчика
цели………………………………………………………………………………………
5-15м.
Чувствительность………………………………………………………………………………………….. 2-5 кг.
Температурный диапазон
применения………………………………………………………………
-40 — +40 градусов
Извлекаемость…………………………………………………………………………………………………… да
Обезвреживаемость…………………………………………………………………………………………… да
Самоликвидация/самонейтрализация…………………………………………………………………. .нет/нет
Время приведения в боевое
положение……………………………………………………………..
с момента извлечения предохранительной чеки
Время боевой
работы…………………………………………………………………………………………
до 6 месяцев и более

Январь 2006г.

Источники

1. Merkblatt über russische Spreng- und Zündmittel,
Minen und Zünder. Ihr Einsatz beim Feind und ihre Beseitigung. Oberkommando
des Heeres (Chef H Rust und B d E) Az.34 d16/4f AHA Pi.Abt. (Zn 5) Ia2 Nr
1/42. Berlin, 1.1.1942.
2. Руководство по средствам минирования и разминирования. Военное
издательство НКО СССР, Москва. 1943г.

—***—



©Веремеев Ю.Г.

Главная страница
-инженерные боеприпасы

Заметки на полях. Импровизируемые противопехотные
мины  можно полагать предтечей противопехотных мин заводского
изготовления. Они  появились еще в Первую Мировую войну и являлись
образцами солдатского творчества. Их использование дало возможность в
межвоенный период  в должной мере оценить перспективы применения этого
нового вида оружия,   выработать определенные тактические и
технические требования к этому виду оружия.

Конечно, боевая эффективность импровизируемых мин
невелика,  монтаж требует много времени, высокой квалификации и сам по
себе достаточно опасен. Однако, при определенных условиях и при
нехватке табельных мин импровизации могут сыграть ( и нередко очень успешно
играют) свою роль.

Стоит заметить, что импровизируемые противопехотные, да и
противотанковые мины блестяще доказывают полную неэффективность и
бессмысленность Оттавской Конвенции о запрещении противопехотных мин. Для
устройства таких мин даже не требуется организовывать промышленное
производство мин. Все необходимое для них несложно найти в любой местности и
в любом пехотном подразделении. А перспектива ответственности солдата за
нарушение Конвенции,   ежечасно рискующего погибнуть,
достаточно призрачна. Ему больше понятна смертельная угроза, исходящая от
противника, атакующего позиции, нежели  юридическая  от апологетов
Конвенции.

saper.isnet.ru

Мины против пехоты — Энциклопедия оружия и боеприпасов



Первые боевые мины появились почти пятьсот лет назад и постепенно стали одним из основных видов оружия, использующихся в конфликтах разной степени локальности. Поначалу словом «мина» обозначалась подземная горизонтальная шахта под укреплениями противника, куда закладывался пороховой заряд. Отсюда, кстати, и выражение «подводить мины», то есть строить козни. Впоследствии миной стал называться и сам заряд.

При слове «мина» многим представляется зарытый под землей взрывной боеприпас. Между тем происходит оно от французского mine — «рудник», «подкоп». В военном деле, как нетрудно понять, это слово закрепилось во времена осадных войн, а точнее — осадных работ при боевых действиях. Оттуда же, кстати, и французское «сапер», от saper — «подрывать», «подкапываться». Так, саперы рыли траншеи и подступы, а минеры подкапывались под стены. С появлением пороха в мины стали закладывать разрывные заряды. Постепенно мина стала обозначать взрывчатый боеприпас. Кроме фугасного использовалось и осколочное действие — с начала XVII и вплоть до начала XX века для защиты укреплений устраивали «камнеметные фугасы». Впрочем, в Китае разные варианты пороховых мин, включая подземные («Подземный гром»), применяли еще раньше, иногда создавая подобие минного поля, в котором мины подрывались почти одновременно. Взрывчатым веществом несколько веков оставался дымный порох. Надежный способ взрывания искали довольно долго, но существенный успех был достигнут в 1830-е годы с разработкой огнепроводного шнура У. Бикфордом в Англии и системы электровоспламенения К.А. Шильдером в России.

С середины XIX века фугасы и минные горны из крепостной войны стали переходить в полевую, и большую роль сыграл здесь опыт Крымской войны 1853-1856 годов. Противопехотные мины и фугасы применялись в Гражданскую войну в США 1861-1865 годов, в Русско-турецкую 1877-1878 годов.

В это же время начиналась история новых бризантных взрывчатых веществ: в 1832 году француз А. Браконно получил ксилоидин, в 1846-м немец Х. Шёнбейн — пироксилин, в 1847-м итальянец А. Собреро — жидкий нитроглицерин. В России на основе нитроглицерина Н.Н. Зинин и В.Ф. Петрушевский разработали взрывчатые составы, позднее названные динамитами, а в 1855 году А.П. Давыдов открыл явление детонации во взрывчатых веществах. В 1867 году Альфред Нобель в Швеции предложил схему капсюля-детонатора на основе гремучей ртути. Новые взрывчатые вещества, открытие способов их промышленного производства, капсюли-детонаторы и детонирующий шнур вызвали техническую революцию во взрывном деле. К концу XIX века находят практическое применение динамит, пикриновая кислота, тротил, аммиачно-селитренные взрывчатые вещества, в начале XX века к ним добавляются тетрил, ТЭН, гексоген и другие. Появляются «полевые самовзрывные фугасы» — прототипы современных мин с автоматически действующими взрывателями.

В Русско-японской войне 1904-1905 годов уже применялись противопехотные мины заводского исполнения. Во время Первой мировой войны воюющие стороны прикрывали минами подходы к своим позициям, перегораживали проходы, подводили минные горны под передовые окопы противника. С появлением на поле боя танков начинают действовать противотанковые мины, а к концу войны — и первые опытные миноискатели и минные тралы.

Однако в межвоенный период мины все еще считали дополнением к невзрывным заграждениям и химическими «завесам». Хотя Д.М. Карбышев уже в 1930-е годы писал, что из всех видов заграждений «наиболее рентабельным является минирование» и указывал на необходимость мин, срабатывающих от давления, сотрясения, мин замедленного действия, автоматических фугасов, — подобные мины были на вооружении РККА, но в недостаточном количестве. Существенно изменила ситуацию Советско-финляндская война 1939-1940 годов, за которой последовало быстрое развитие в нашей стране, с одной стороны, минного вооружения, с другой — средств обнаружения и преодоления минно-взрывных заграждений.

Во время Второй мировой войны минновзрывные заграждения сыграли особую роль. Так, Красная Армия и советские партизаны использовали около 40 типов мин. Общее число наземных противопехотных и противотанковых мин различных типов, примененных на советско-германском фронте Второй мировой войны, превысило 200 миллионов.

Локальные войны еще больше увеличили значение различных мин. Так, в арабо-израильской войне 1973 года 20% потерь бронетанковой техники пришлось на подрывы на минах. А во вьетнамской войне с ее преимущественно партизанским характером только в 1970 году потери американцев от подрывов на минах составили 70% всех потерь бронетанковой техники и 33% потерь в живой силе. Кроме новых поколений мин создавались средства их механизированной установки, принципиально новые системы и комплексы минирования, новые средства противоминной борьбы.

А понятие «минная война» в специальной и популярной литературе присутствует вот уже четверть века. Советской армии пришлось столкнуться с ведением такой войны душманами в Афганистане. Если в 1982 году там было обнаружено и снято 5 118 различных мин и фугасов, то в 1983-1987 годах ежегодно снимали по 8-10 тысяч. Кроме масштабов применения этого оружия росло и разнообразие его применения. По оценкам специалистов, взрывные потери составили примерно 25% всех потерь советских войск в Афганистане, и большинство из них — результат подрывов. Российская армия уже больше десяти лет сталкивается с минной войной на Северном Кавказе. В Чечне потери от подрыва на минах, фугасах и замаскированных взрывных устройствах, по ряду оценок, составили около 70% всех потерь федеральных сил. А в американских войсках в Ираке потери от подрывов превышают 50% всех потерь.


Противопехотная фугасная мина
ПМН-4, СССР.
Корпус — пластмассовый, масса — 300 г.
Установка — вручную

Состязание «снаряд-броня» обычно идет с преимуществом «снаряда», это видно и в минной войне — конструкция и тактика применения минно-взрывных заграждений опережают развитие средств и способов противоминной борьбы.

Современное минное вооружение являет собой чрезвычайное разнообразие типов, семейств и образцов различных поколений. В техническом плане диапазон минного оружия очень широк — от простейших мин и взрывателей, отличающихся от старинных самострелов только материалами и технологией, до комплексов «интеллектуального» оружия с возможностью работы в автономном и в дистанционно управляемом вариантах. В локальных войнах и военных конфликтах нашли широкое применение мины различного назначения, всевозможных марок и поколений производства Италии, Китая, Пакистана, Румынии, СССР, США, Чехословакии, Югославии, немалый вклад внесли и вносят и другие страны.

По назначению выделяют мины противопехотные, противотанковые, противотранспортные, противодесантные (применяются в прибрежной зоне), специальные (зажигательные, мины-ловушки, диверсионные, сигнальные) и объектные. А ведь создавались еще и «инженерные ядерные фугасы».

Нашу осторожную «экскурсию» по минному вооружению начнем с противопехотных (ПП) мин. Многообразие этого типа боеприпасов порождено и одновременным существованием мин разных поколений, и разностью технологических возможностей, но прежде всего многообразием задач и способов применения ПП-мин. Их ставят в составе противопехотных или комбинированных минных полей, группами и отдельными минами, прикрывают ими подход к своим позициям и объектам, отход своих подразделений или перекрывают пути движения в тылу противника, сковывают его маневр или заставляют двигаться в «огневой мешок», «защищают» противотанковые мины, используют в качестве ловушек или средств подрыва фугасов и так далее. Особое внимание уделялось и уделяется не только повышению поражающего действия мин, но и созданию образцов, приспособленных к механизированной установке и использованию в составе систем дистанционного минирования (артиллерийских, реактивных, авиационных).

Взрывом и осколками

Большинство мин состоит из трех основных элементов — заряда взрывчатого вещества, взрывателя и корпуса.

В основе действия любой мины лежит взрыв, то есть крайне быстрое выделение большого количества энергии, сопровождающееся возникновением и распространением ударной волны.

Взрывчатое превращение распространяется в массе обычного взрывчатого вещества (ВВ) либо путем теплопередачи и излучения, выделяющегося при горении, или путем механического воздействия ударной волны, распространяющейся по массе ВВ со сверхзвуковой скоростью. В первом случае процесс называют горением, во втором — детонацией.

В зависимости от применения ВВ делятся на: инициирующие (предназначенные для возбуждения взрывчатых процессов), бризантные, или дробящие (используемые для разрушения), метательные, пиротехнические составы.

В минах различного назначения используют в основном бризантные вещества, чувствительные к детонации. К ним относятся такие продукты органической химии, как тротил, тетрил, гексоген, ТЭН, пластид и другие, а также дешевые аммиачно-селитренные ВВ (аммониты). Пиротехнические составы применяют, например, в сигнальных и зажигательных минах.

Но энергию взрыва надо еще использовать для поражения противника. Минно-взрывные поражения обычно комбинированные, вызванные сразу несколькими факторами, но в качестве основных выделяют два — осколочное и фугасное поражение.

Фугасное действие заключается в поражении цели раскаленными высокоскоростными продуктами взрыва — на близких расстояниях, а далее избыточным давлением во фронте и скоростным напором ударной волны. Даже незначительное избыточное давление в 0,2-0,3 кг/см2 может вызвать серьезные поражения. Подрыв на фугасной мине обычно связан с отрывом или разрушением конечности, повреждениями внутренних органов, магистральных сосудов, нервных столбов.

Что касается осколков, то убойным считается осколок, имеющий при встрече с целью кинетическую энергию около 100 Дж. А значит, убойным можно считать уже стальной осколок массой всего 0,13-0,15 грамма при его скорости 1 150-1 250 м/с. Тяжелый осколок неправильной формы причиняет, конечно, большие разрушения тканей, но наносимое тканям тела сотрясение при малой скорости меньше. К тому же осколок должен еще попасть в цель, а поскольку взрыв действует «неприцельно», осколков лучше «иметь больше». Если на определенном расстоянии от точки взрыва не менее половины целей (а цель — фигура человека, примерно 1,5-2 на 0,5 метра) «получат» 1-2 убойных осколка, это расстояние именуют радиусом эффективного поражения, если не менее 70% — сплошного поражения (хотя в описаниях осколочных мин можно встретить путаницу в этих радиусах). Осколочные ранения обычно проникающие, при неправильной форме осколков — еще и рваные, с тяжелым повреждением внутренних органов, разрывом кровеносных сосудов и нервных тканей, переломами костей. Готовые шаровидные осколки, применяемые в ряде мин, оставляют в теле мелкие каналы, но при этом «шариковые ранения» характеризуются множественностью. Стальной шарик в тканях тела движется по своеобразной траектории, резко меняя направления, рана имеет многочисленные слепые каналы, сопровождается разрывами внутренних органов.

Приказ на поражение

Начнем с самого главного в мине — взрывателя. Ведь не сработай он вовремя — и мощность заряда, ударная волна или осколки, старания конструкторов и саперов пропадут даром или даже пойдут во вред своим. С другой стороны, именно «хитрость» взрывателя делает мину реально опасной для противника.

По принципу действия взрыватели делят на контактные, требующие непосредственного соприкосновения с объектом, и неконтактные, по срокам срабатывания — мгновенного и замедленного действия. Контактный взрыватель мгновенного действия «реагирует» на воздействие от цели, каковым может служить прикосновение к натянутой проволоке или нити (натяжное действие), приложение давления (нажимное) или, наоборот, снятие давления (разгрузочное) с крышки мины. Механические взрыватели натяжного и нажимного действия — старые, но по-прежнему самые распространенные типы. Комбинированные взрыватели вроде американского М3 могут использовать натяжное, нажимное или разгрузочное действие.

При всех современных технологиях по-прежнему широко применяют растяжку — низко натянутую проволоку или нить, соединенную с чекой или рычагом ударного механизма взрывателя. Но растяжку нужно еще поставить и замаскировать в траве, кустарнике, мусоре. К тому же трава и ветви имеют привычку колыхаться. Датчиком цели могут служить «усики» (короткие упругие стержни) взрывателя или разбросанные в стороны от мины тонкие нити с грузиками. Конечно, это требует более чувствительного взрывателя, и, дабы обезопасить минеров, он автоматически переводится в боевое положение только через некоторое время после установки мины. Для этого служит механизм дальнего взведения. В системах дистанционного минирования такой механизм особенно важен.

У неконтактных взрывателей датчиком цели может служить устройство, которое реагирует на создаваемые целью механические или электромагнитные колебания (или пересечение целью «луча»). Примеры — вибрационный или тепловой датчик, настроенный на срабатывание выше заданного уровня, паралазерный излучатель-приемник (на пересечение луча), и так далее. Запал служит для непосредственного инициирования подрыва заряда и может быть частью взрывателя или вставляться в мину отдельно — при ее установке.

Запал может включать, например, капсюль-воспламенитель, который срабатывает от накола ударником и подрывает капсюль-детонатор, вызывающий в свою очередь взрыв детонатора и заряда ВВ. Терочный запал действует за счет трения. При снаряжении мины литым тротилом или аммиачно-селитренными ВВ требуется еще и дополнительный детонатор.

Электрический запал, включающий электродетонатор, источник тока, провода и замыкатель, позволяет использовать самые разнообразные контактные и неконтактные схемы. Скажем, под качающейся доской настила может находиться контакт, отделенный небольшим промежутком от контакта на другой доске. Наступив на крышку или доску, солдат замкнет электроцепь, и сработает взрыватель установленной сбоку от тропы или настила мины. Более современный вариант — через дорогу перекинута петля оптического кабеля. Достаточно его раздавить или порвать, чтобы приемный элемент перестал получать сигнал, и несложная электронная схема выдаст команду на подрыв. Сигнал к электродетонатору может поступить и от такого датчика цели, как сочетание нажимного стержня и пьезоэлемента, пары светодиод-фотодиод (пересечение целью луча), от светочувствительного датчика, реагирующего на освещение сильным фонарем, и пр.

Ряд мин снабжен дополнительным детонатором и гнездом для взрывателя для установки на неизвлекаемость — взрыватель среагирует на попытку, скажем, сдвинуть мину или обезвредить ее.

Имеются и механизмы самоликвидации (самоподрыва). Вариант — электронный таймер, запускаемый одновременно с приведением мины в боевое положение. Правда, электронные механизмы легко отказывают при замерзании источников тока, а при высоких температурах их работа нестабильна. И все же подобные взрыватели находят все большее применение. Они позволяют придать минам сразу ряд возможностей — избирательность по цели (человек, машина), дальнее взведение, самоликвидацию или самонейтрализацию (перевод в безопасное положение) через заданное время или по кодированному сигналу, установку на неизвлекаемость при различных условиях (сдвиг, наклон, приближение миноискателя), возможность «опроса» мин и определения их боевого состояния.

«Многоликий» фугас


Противопехотная фугасная мина
ПМА-1А, Югославия.
Корпус — пластмассовый, масса — 400 г
снаряжается тротиловой шашкой.
Такую мину очень легко изготовить

Фугасные мины рассчитаны на поражение одного пехотинца в армейской обуви, и отличаются небольшими размерами и массой. Их трудно обнаружить визуально или щупом. В годы Великой Отечественной войны советские войска широко применяли деревянную фугасную противопехотную мину ПМД с нажимной крышкой. Ее схема использовалась и после войны. В Венгрии, например, выпускали сначала деревянную копию советской ПМД-7, а позже — М62 с пластмассовым корпусом. Практически по той же схеме, но с иным (терочным вместо ударного) запалом выполнена и югославская мина ПМА-1А. В фугасных минах давно и широко использовали корпуса из пластмассы, керамики, прессованного картона, ткани. Применение пластмасс вызвано рядом факторов — уменьшение массы (при размерах этих мин прочность не снижалась), удешевление, трудность обнаружения индукционным миноискателем (а фугасные ПП-мины ставятся на небольшую глубину). Затруднению обнаружения способствуют и неметаллические детали во взрывателе. Так, в итальянской мине SB-33 имеется всего 0,86 грамма металла, а взрыватель китайской мины Тип 72А имеет только одну металлическую деталь — боек ударника.

Примером фугасной ПП-мины с пластмассовым корпусом может служить советская ПМН-4. Встроенный в конструкцию взрыватель весьма чувствителен, поэтому имеется механизм дальнего взведения гидромеханического типа. Датчик нажимного действия устроен так, чтобы «поймать» давление на резиновый колпак мины даже при незначительном контакте с ногой. У югославской ПМА-3 для той же цели верхняя часть с боевым зарядом под давлением ноги проворачивается относительно нижней, заставляя сработать терочный взрыватель.

Еще более уменьшить размеры ПП-мин пытались за счет применения кумулятивного заряда. Так, американская мина М25 LC несет кумулятивный заряд всего 8,5 грамма и имеет вид вгоняемого в грунт колышка. А мину «Грэвел» выполнили просто в виде тканевого пакета с зарядом на основе азида свинца, взрывающегося от нажима и не нуждающегося в специальном взрывателе.


Противопехотная фугасная мина
SB-33, Италия.
Корпус — пластмассовый, масса — 140 г.
Установка — системами дистанционного
минирования, минным раскладчиком
или вручную

По сути дела, к фугасным противопехотным минам относятся и мины или заряды, используемые в качестве элементов неизвлекаемости. Например, советская мина-сюрприз МС-3 с пластмассовым корпусом, массой 550 граммов, зарядом 200 граммов и взрывателем разгрузочного действия. Такая мина, положенная под противотанковую или противопехотную мину (если те не имеют своих устройств неизвлекаемости) или подрывной заряд, сработает при попытке сдвинуть их с места и вызовет детонацию. Подобным образом используется и мина-ловушка МЛ-7 массой 100 граммов.

Производились, кстати, ПП-мины еще более «локального» действия — «пулевые», стрелявшие солдату в ногу. Тут можно вспомнить и германскую Kugelmine времен Второй мировой войны, и советскую ПМП начала 1960-х (снаряжалась пистолетным патроном 7,62х25 ТТ, срабатывала от нажима на колпачок с усилием 7-30 кгс), и различные партизанские самоделки разных стран и народов. Однако эффективность пулевых мин оказалась весьма низкой.

С другой стороны, для борьбы с пехотой использовались зажигательные мины и фугасы кругового или направленного поражения. Скажем, американцы в Корее и Вьетнаме готовили их на основе бочек, канистр или бидонов с жидкими или загущенными (напалм) горючими смесями и вышибными зарядами. «Огневые» мины могли снаряжать и твердыми смесями — например прессованным термитом. Постепенно применение «огневых» ПП-мин почти сошло на нет, но на смену зажигательным смесям пришли объемно-детонирующие и термобарические. Скажем, югославская управляемая мина UDAR содержала выстреливаемый вверх контейнер с 20 килограммами жидкого топлива, которое, распыляясь в аэрозольное облако и детонируя, давало поражение живой силы в радиусе 40 метров.

«Круговая оборона»

Осколочные мины различаются прежде всего по способам установки и по «направленности» действия. Пример простой и дешевой мины являют советские противопехотные осколочные мины заграждения вроде ПОМЗ-2, разработанной в годы Великой Отечественной войны, и ее модификация ПОМЗ-2М. Чугунный цилиндрический корпус с внешней насечкой ставится на деревянном колышке где-нибудь в траве, снаряжается стандартной 75-граммовой тротиловой шашкой, к механическому взрывателю МУВ-2 от 2-3 колышков протягиваются растяжки.


Противопехотная осколочная мина
кругового поражения BLU-92/B, США.
Корпус — металлический, масса — 1,5 кг.
Установка — авиационной системой
минирования «Гатор»

Мины ПОМЗ широко копировались по миру, а среди их аналогов (не копий) можно упомянуть бельгийскую мину PRB-413. Мина кругового поражения ПОМ-2 относится уже к совсем иному поколению — хотя бы в силу применения в системах дистанционного минирования. Они снаряжаются в кассеты и устанавливаются «внаброс» с помощью вертолетной системы ВСМ-1, самоходного минного заградителя УМЗ или переносного комплекта ПКМ. Это потребовало несложной «автоматики» для установки и приведения мины в боевое положение. После падения на грунт шесть откидных подпружиненных лопастей ставят мину в вертикальное положение, затем отстреливаются в стороны тонкие провода с грузиками, служащие датчиками цели. При взрыве осколки корпуса поражают противника. В механизме самоликвидации обошлись без электронных схем — просто поршень постепенно «продавливает» каучуковый гель, пока боек не достигнет капсюля. Система хоть и зависит от температуры воздуха, но в конце концов срабатывает там, где может отказать электроника.

Американская мина BLU-92/В также устанавливается системой дистанционного минирования на грунт, но боевое положение занимает проще. Кроме датчиков цели в виде четырех капроновых нитей с грузиками она имеет резервный сейсмический датчик, срабатывающий при приближении цели на 3-4 метра. Взрыватель действует также при попытке сдвинуть мину, то есть служит устройством неизвлекаемости.

Смертоносные «лягушки»

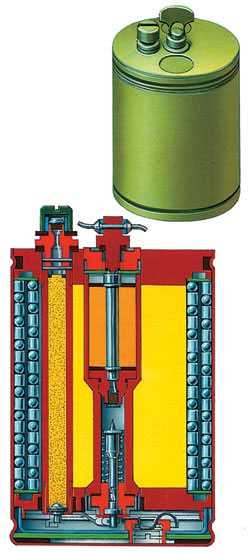

Противопехотная осколочная
выпрыгивающая мина кругового
поражения ОЗМ-72 (СССР) в разрезе.
Корпус — металлический, масса — 5 кг

Просто устанавливаемые над землей взрывные устройства и обнаруживаются проще. Поэтому появление скрытых в земле «выпрыгивающих» мин было только делом времени. Их прототипом, по сути, стал «шрапнельный фугас» штабскапитана Карасева, применявшийся еще при обороне Порт-Артура. В годы Второй мировой войны советские войска широко использовали управляемые мины типа ОЗМ на основе вышибной камеры и осколочных снарядов или минометных мин, подрываемые по сигналу по проводам. Однако наиболее эффективной оказалась германская «Шпрингмине» SMi-35 с тремя автоматическими взрывателями, прозванная нашими саперами «лягушкой». Взрыв осколочного элемента, снаряженного 300 стальными шариками, происходил в 1-1,5 метра над землей, радиус поражения достигал 20 метров.

«Выпрыгивающие» мины подвергались дальнейшим усовершенствованиям и после войны. Пример — советские ОЗМ-4 и ОЗМ72. Последняя устанавливается в лунку, взрыватель ввинчивается в гнездо, после чего устройство маскируется. Если используется механический взрыватель МУВ, к его чеке подводится растяжка, установленная на колышках. При использовании электромеханического взрывателя МВЭ-2 солдату противника достаточно зацепить брошенный по земле от взрывателя к мине провод. При срабатывании взрывателя вышибной заряд выбрасывает из направляющего стакана стальной корпус с разрывным зарядом и готовыми осколками в виде уложенных в несколько рядов стальных роликов. При натяжении троса, связывающего стакан с ударным механизмом, срабатывают ударник и запал, и на высоте 0,6-0,9 метра происходит взрыв, готовые осколки и осколки корпуса поражают противника в радиусе до 25 метров. Сравним — у ПОМ-2, взрывающейся над грунтом, радиус поражения не более 16 метров.

Выпрыгивающие мины нашли применение и в системах дистанционного минирования. Таковы, например, американские М67 и М72, ставящиеся «внаброс» с помощью 155-мм артиллерийских снарядов (система ADAM). Мина имеет форму сегмента цилиндра и взрыватель с натяжными нитями, разбрасываемыми в стороны усилием пружин после «приземления» мины. При касании нити разрывной элемент выбрасывается вверх и взрывается на высоте 1-1,5 метра, давая радиус поражения 10-15 метров. А на основе М67 создана выпрыгивающая PDB М86, быстро устанавливаемая простым броском рукой, подобно гранате.

Летят шарики да ролики

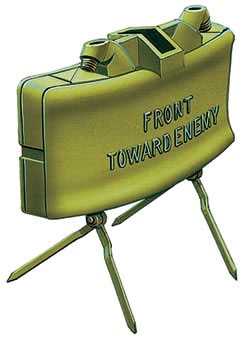

Противопехотная осколочная мина
направленного поражения
М18А1 «Клэймор» (США)

Простые геометрические соображения позволяют понять, что радиус эффективного поражения у мины кругового поражения невелик. Дальность убойного действия, в зависимости от мощности заряда и массы осколка, может достигать и 200, и 300 метров, но количество осколков на единицу площади быстро уменьшается. С другой стороны, при установке мин часто можно с высокой долей уверенности предсказать, с какого направления появится противник. Так не лучше ли направить поток осколков в определенный сектор пространства? У этой идеи также долгая история — вспомним те же камнеметные фугасы.

Во второй половине XX века большое внимание привлек американский опыт применения во Вьетнаме мин направленного поражения М18 «Клэймор» с пластмассовым корпусом и готовыми осколками. Использование готовых осколков при легком корпусе позволяет создать более равномерное и «предсказуемое» осколочное поле и уменьшает потери энергии на разрушение корпуса. «Клэймор» стали широко копировать и дорабатывать. Ее советским аналогом стала МОН-50.

Корпус мины представляет собой плоскую пластмассовую коробку, изогнутую в двух плоскостях, причем за счет вогнутости передней стенки у МОН-50 рассеивание осколков по вертикали меньше, чем у американского прототипа, а значит — выше плотность потока осколков. Внутри корпуса помещается заряд ВВ, а у передней стенки расположен слой осколков общей массой около 1 килограмма. МОН-50 устанавливается на четырех складных ножках либо крепится на дерево, стену, металлическую трубу.


Противопехотная осколочная мина
направленного поражения
HELKIR (Австрия)
поворачивается на треноге в трех
плоскостях и может использоваться для
поражения наземных и воздушных
(на сверхмалых высотах) целей

При установке мина с помощью простейшего «прицела» наводится по оси предполагаемого сектора поражения. Ударная волна, конечно, распространяется и назад, и в стороны, так что мина «опасна» и за пределами сектора, что учитывают при ее установке. Взрыватели могут применяться различных типов — электромеханический МВЭ-72, механические МУВ-2 и МУВ-4, электродетонатор ЭДП-р. Последний получает сигнал с пульта управления, тогда мина или группа мин становится в руках оператора своеобразным оружием залпового огня.

Мины направленного поражения ставят на путях движения противника, прикрывают ими свои позиции, подходы к объектам. Они считаются очень удобными и для организации мин-ловушек. Количество осколков и угол их разлета увязаны с радиусом сплошного поражения. Скажем, у французской F1 (APED), содержащей 500 осколков, это 30 метров при угле 50°, у МОН-50 (485 осколков) — 50 метров при угле 54°. Для сравнения — управляемая выпрыгивающая мина ОЗМ-160 имеет радиус кругового поражения до 40 метров, но при этом сама мина весит 85 килограммов, а ее осколочный снаряд — 45.

На вооружении состоят и более мощные образцы — скажем, МОН-100 и МОН-200. Их корпус в виде вогнутого диска подвешивается на опоре. Эти мины используются только в управляемом варианте. При взрыве МОН-100 400 осколков поражают цели в радиусе до 100 метров. Кроме живой силы, это могут быть и небронированные машины, и автомобильные покрышки, так что тяжелые мины направленного поражения вроде МОН-100 или FFV модели «13» можно считать и противотранспортными. Встречаются и здесь «самоделки». Скажем, афганские душманы делали мины направленного поражения из снарядных гильз, насыпая поверх пороха куски металла, а вместо капсюля используя электровоспламенитель.

Мины — огонь!

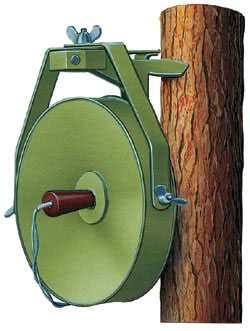

Противопехотная осколочная мина
направленного поражения
МОН-200, СССР.
Корпус — металлический, масса — 25 кг,
заряда ВВ — 12 кг. Установка — вручную.
Показан вариант установки на дерево

«Управляемые» (взрываемые по желанию минера) мины появились раньше «автоматических». Примером же современного комплекта управления противопехотным минным полем, составленным из мин типа ОЗМ или типа МОН, может служить отечественный УМП-3. Оператор использует пульт управления, от которого 4 проводные линии управления идут к 40 исполнительным приборам, установленным на минном поле, к исполнительным приборам подключены электродетонаторы мин. УМП-3 позволяет на дальности до 1 километра управлять 80 минами, проводить их избирательный взрыв, быстро, за 5 секунд, приводить минное поле в боевое положение, а за 3 секунды переводить в безопасное. Правда, весит такой комплект 370 килограммов. Более портативный (95 килограммов) комплект «Краб-ИМ» позволяет на той же дальности управлять по проводам всего 11 минами.

Посложнее будет неконтактное взрывательное устройство НВУ-П («Охота»), успешно прошедшее боевое крещение еще в Афганистане. НВУ-П позволяет использовать группу из пяти мин ОЗМ-72 или МОН-50 с дистанционным (с пульта МЗУ, по проводным линиям) или автономным управлением. В последнем случае датчиком цели служит геофон (датчик сейсмических колебаний). Сигнал с геофона обрабатывается логическим устройством, выделяющим из всего спектра шаги человека и подающим сигнал на распределительное устройство, подрывающее первую мину через смонтированное на мине накольное устройство. Если сигнал шагов поступает вновь (цель не поражена или появилась новая), подрывается вторая мина и так далее. С подрывом пятой мины самоликвидируется и само устройство. Кроме того, НВУ-П обеспечивает дальнее взведение и самоликвидацию при разряде батарей.

Современные технологии позволяют продвинуться куда дальше в организации минного поля и управлении им. Скажем, Научно-исследовательский машиностроительный институт предложил «инженерный боеприпас с кассетной боевой частью», известный как М-225. По сути, это кассетный реактивный снаряд, устанавливаемый вертикально в грунт и управляемый дистанционно с проводного пульта ПУ404П (на дальности до 4 километров) или радиопульта ПУ-404Р (до 10). Один пульт может управлять работой до 100 мин. Каждая из них снабжена комбинированным датчиком цели, включающим сейсмический датчик с логической селекцией целей (машина или человек), магнитный с селекцией по массе металла, тепловой с селекцией по количеству выделяемого тепла. Пульт своими программно-аппаратными средствами обрабатывает сигналы от мин и выдает оператору рекомендации: какую мину или группу мин целесообразнее взорвать. По поданному с пульта сигналу сначала срывается крышка мины со слоем грунта, затем реактивный двигатель поднимает ее на высоту 45-60 метров. Здесь в радиусе 85-95 метров разбрасываются 40 боевых кумулятивно-осколочных элементов с ленточными стабилизаторами. При ударе о землю или о цель элемент подрывается и поражает либо живую силу осколками в радиусе 17 метров, либо машину кумулятивным зарядом (толщина пробиваемой брони — до 30 миллиметров). С учетом возможного набора боевых элементов мину можно считать и противопехотной, и противотранспортной, и противотанковой. Пульт управления задает минам режим боевого дежурства или пассивного ожидания, самоликвидацию (по времени или при пропадании связи с пультом), подрыв (неизвлекаемость) или самодеактивацию.

То есть минное поле превращается в «разведывательно-заградительный» комплекс — по аналогии с ракетно-артиллерийскими разведывательно-ударными комплексами.

(Начало. Окончание в статье «Кто остановит танки?»)

Семен Федосеев
Вокруг Света 10-2007

weaponland.ru

Артиллерийская мина — Википедия

В хвостовике с отверстиями вставляется метательный заряд, пороховые газы от которого выходят через отверстия вбок
Артиллерийская мина для 106-мм безоткатного орудия М40.
Противотанковый кумулятивный снаряд M344A1
Мины для миномёта Брандта Японская граната Тип 91 со снимаемой воспламенительной трубкой могла быть использована как артиллерийская мина для коленного миномета, а после снятия воспламенительной трубки действовала как ручная граната Артиллерийская мина без оперения для миномёта Стокса

Артиллерийская мина — боеприпас для стрельбы из миномётов (гладкоствольных и с нарезным стволом) и гладкоствольных безоткатных орудий[1].

Также в русскоязычных неавторитетных источниках встречается ошибочное узкое определение миномётная мина[2][3] — которым обозначается оперённый боеприпас[4], предназначенный для стрельбы из глад

ru.wikipedia.org

Противотанковая фугасная мина Л9A1 (L9A1) (Мины Великобритании)

Противотанковая фугасная мина Л9A1
(MINE ATK HE BLAST L9A1)



Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет разрушения силой взрыва колеса машины или 1-2 траков гусеницы. Датчик цели может быть нажимной, наклонный или магнитный. Принята на вооружение армии Великобритании в 1969 году. Состоит, кроме того, на вооружении стран NATO (в частности, во Франции и Германии) и ряда стран британского содружества наций.

Мина может устанавливаться на грунт или в грунт вручную или с помощью прицепного минного раскладчика, но во всех случаях перевод мины в боевое положение осуществляется вручную.

Срок боевой работы мины не ограничивается. Сведений о наличии систем неизвлекаемости, необезвреживаемости не имеется.

Версия мины L9A1 является базовой. Кроме версии A1 имеются модификации A2, A3, A4, A5, A6, A7, A8 отличающиеся друг от друга типом применяемого ВВ, типом пластмассы корпуса, незначительными различиями во внешнем виде и применяемыми вариантами взрывателей.

Распределение относительно небольшого количества взрывчатки (около 8 кг.) по большой длине мины (1.2 метра) приводит к тому, что большая часть заряда ВВ (более 52-55%) при взрыве расходуется впустую. При средней ширине гусениц основных боевых танков 53-60 см. при наивыгоднейшем расположении мины под гусеницей может оказаться не более 3.5-3.9 кг. взрывчатки. Этого количества ВВ достаточно лишь для разрушения покрышки колесной машины или одного, максимум двух траков гусеницы танка. Задержка в движении при таких повреждениях составляет не более 30-40 минут.

Для мины разработаны четыре типа взрывателей.

Основным взрывателем является механический нажимной взрыватель L90A1. В этом случае датчиком цели является нажимная крышка с проходящим вдоль нее металлическим стержнем (на снимке сверху она отчетливо заметна между двумя сиреневыми поперечными полосами).

На рисунке показана исполнительная часть взрывателя. Серым показан металлический нажимной стержень в кожухе, проходящий через механизм взрывателя. Отчетливо виден окрашенный в светло-коричневый цвет переключатель боевого ARMED (А) и безопасного положения SAFE (S), на рисунке он повернут в положение SAFE т.е. «безопасно». От буквы S отходит шнур предохранительной чеки с коричневой бобышкой на конце.

Длина нажимного датчика цели этого взрывателя составляет 71 см. что резко повышает вероятность поражения цели (при ее движении перпендикулярно продольной оси мины) и обеспечивает уменьшенный более чем в два раза расход мин на одно минное поле по сравнению с американской миной М15 или советскими аналогичными минами.

Для срабатывания взрывателя необходимо, чтобы под нагрузкой 180-260 кг оказалось не менее 15.3 см. стержня.

Гидромеханический взрыватель работает по принципу передачи давления жидкости от нажимной крышки на взрыватель. Длина гидромеханического датчика цели аналогична механическому.

Механический штыревой взрыватель М29 срабатывает под всей проекцией танка при наклоне штыря корпусом танка или гусеницей, крепящегося на специальном взрывателе на одном из концов мины. Причем наклонный штырь состоит из основной части длиной 15.3 см. и удлинительной части длиной 49.7 см. Если использовать только основную часть, то мина работает только как противогусеничная (срабатывает при наезде гусеницы на штырь), а если надставить удлинительную часть, то мина работает и как противоднищевая.

На снимке слева отчетливо виден взрыватель, прикрепленный к концу корпуса мины и наклоняемый штырь (на него показывают красные стрелки).

Справа этот же взрыватель в другой проекции. При транспортировании мины и во время е установки штырь поворачивается и укладывается вдоль корпуса. А после установки на местности, штырь следует повернуть в вертикальное положение.

Этот взрыватель обеспечивает такую же вероятность поражения цели, что и два вышеописанных (т.е. гусеница), т.к. при подобном распределении взрывчатки по столь значительной длине мины пробивание днища или повреждение внутреннего оборудования танка (во всяком случае, танков типа Т-72, Т-80, Т-90) при взрыве исключается. Повреждение агрегатов обычного автомобиля(передний мост, коробка передач, картер двигателя) может оказаться существенным.

Магнитный взрыватель L128A1 вызывает взрыв мины под всей проекцией мины. Вероятность поражения и результативность аналогичны механическому штыревому взрывателю.

Тактико-технические характеристики мины L9A1
Тип мины………………………………………………………….    противотанковая противогусеничная
Материал корпуса………………………………………………    пластмасса
Вес общий………………………………………………………..    10-10.4 кг.
Масса ВВ (тротил(TNT))………………………………………..    8-8.8 кг.
Длина………………………………………………………………    120 см.
Высота……………………………………………………………..    8 см.
Ширина…………………………………………………………….    8.4 см
Длина датчика цели механического
и гидромеханического взрывателей……………………….    71 см.
Усилие срабатывания механического
и гидромеханического взрывателей……………………….    180-260 кг.
Высота наклонного датчика цели…………………………..    65 см.
Угол наклона датчика для срабатывания…………………    12-16 градусов
Усилие, необходимое для наклона штыря………………..    8-12 кг.
Время боевой работы с механическим,
гидромеханическим и наклонным взрывателями………..    не ограничивается
Время боевой работы с магнитным взрывателем…………    по сроку работы источника питания
Температурный диапазон………………………………………    -20 -+40 градусов
Основные взрыватели……………………………………………    L90A1, M29, L128A1

На снимке показана маркировка мины, наносимая на верхней плоскости мины с обоих концов. Выдавленные в пластмассе буквы MINE ATK HE BLAST L9 обозначают, что это мина противотанковая фугасного типа марки L9 , а буква и цифра A4 выбитые следом обозначают модификацию мины.

Надпись, нанесенная белой краской INERT обозначает, что данная мина заполнена инертным веществом, аналогичным по объему и массе взрывчатке. Т.е. мина не боевая, а учебная. Надпись ЕT 3/206 обозначает изготовления и номер партии. Надпись CY 3/78 означает месяц и год изготовления.

P.S. В некоторых источниках можно встретить и такое наименование этой мины «Barmine»

Заметки на полях. Похоже, что доминирующим при разработке этой мины было требование создать как можно большие размеры датчика цели с тем, чтобы уменьшить количество мин, необходимых для создания минного поля. И это конструкторам удалось. Датчик цели этой мины более, чем в три раза превосходит по длине датчики обычных протвотанковых мин.

Вторым, очевидно, было требование сделать мину такой, чтобы при механизированной установке в грунт как можно меньше бы нарушался поверхностный слой грунта, дерна. И это также удалось вполне.

Но этим и исчерпываются достоинства мины. В целом, мина получилась очень слабая по своим поражающим возможностям, где то на уровне нашей мины ПТМ-1. Но если недостатки мины ПТМ-1 можно компенсировать  массированием, т.е. увеличением числа установленных мин, что обеспечивается тем, что это дистанционно устанавливаемая мина, то слабость мины L9 непростительна. Ведь задачи традиционных противотанковых мин совсем иные, нежели дистанционно устанавливаемых. Традиционные должны надежно остановить противника и нанести ему потери. Дистанционные же служат только задаче принуждения противника  резко снизить скорость движения, либо искать обходы.

Веремеев Ю.Г.
Сапер

weaponland.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
