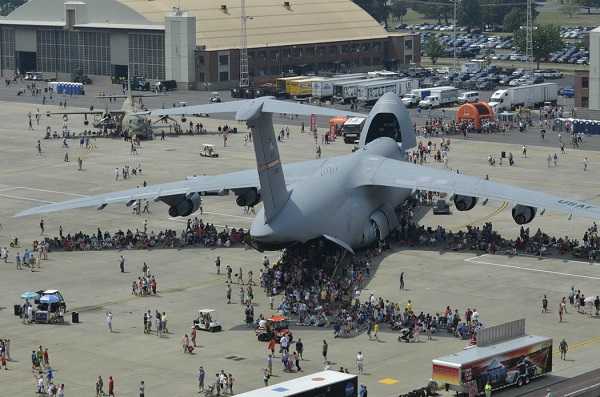

C-5B «Galaxy»

    В ходе эксплуатации самолетов C-5A было установлено, что крыло обладает недостаточной усталостной прочностью. В 1976-1978 гг. была разработана программа упрочнения крыла, предусматривающая создание нового кессона крыла с более низким уровнем напряжений, изготовленного из новых сплавов и обладающего повышенной стойкостью к повреждениям и антикоррозийной стойкостью. Это обеспечило увеличение на 9 т полезной нагрузки (в отдельных случаях при уменьшении допустимой перегрузки она может составить 120 т.), на 6 т. запаса топлива и удовлетворение требований по взлетам и посадкам.
    Во время реализации этой программы на самолетах вместо первоначальных двухконтурных турбодвигателей TF39-GE-1AJ со статической тягой 18600 кгс устанавливались их более совершенные модификации TF39-GE-1C со статической тягой 19500 кгс. Были усовершенствованы также некоторые узлы и агрегаты самолета, установлено более совершенное бортовое радиоэлектронное оборудование. Был установлен метеорологический радиолокатор с цветным дисплеем Bendix, строенная инерционная навигационная система Delco, и новая, более совершенная система MADAR II (анализ обнаружения сбоев и система регистрации).

    Проект модифицированного самолета получил обозначение С-5В. В эту модификацию были переоборудованы серийные С-5А, выпущенные с 1969 по 1973 год. 77 машин прошли восьмимесячную программу модернизации. Первый самолет C-5B был передан ВВС США в феврале 1983 г., а последний из них был поставлен в середине 1987 г.
    В результате модернизации максимальный взлетный вес самолета C-5B возрос почти на 15 т, однако его летные характеристики не ухудшились, т.к. возросла тяговооруженность (примерно на 2%) и улучшились аэродинамические характеристики крыла.
    В 1982 г. ВВС США выбрали и заказали следующую партию новых самолетов, обозначенных С-5В и оснащенных турбовентиляторными двигателями TF39-GE-1C. Первый из них поднялся в воздух 10 сентября 1985 г. и поступил на авиабазу Altus в январе 1986 г. Последний 50-й C-5B сошел со сборочной линии компании Локхид и был поставлен ВВС в апреле 1989г. Стоимость C-5B составила $167,7 млн.
    7 июня 1989 г. C-5B устанавливил рекорд по сброшенному грузу — 86293 кг (190493 фунтов). Над Fort Bragg (Северная Каролина) было сброшено 4 танка Sheridan (весом по 19 т) и 73 парашютиста. Galaxy также держит неофициальный мировой рекорд по самому тяжелому парашютированию - было сброшено две платформы по 27 т.
    В конце 1980-х, НАСА модернизировало два C-5A (#68-0213 и #68-0216), увеличив размеры грузовой кабины и изменив задний грузовой люк. Для обеспечения возможности разместить спутники и компонентов космической станции в хвостовой части самолетов была удалена верхняя палуба. Модернизированные самолеты получили обозначение C-5C.
    В настоящее время Lockheed-Martin совместно с Honeywell Defense Avionics Systems предлагает ВВС программу замены авионики на эксплуатируемых C-5 на цифровую, что значительно повысит надежность самолетов. 4 августа 2000 г. Lockheed-Martin Co. принимает решение об использовании турбовентиляторного двигателя GE CF6-80C2L1F для установки на 126 эксплуатируемых ВВС США C-5 в ходе программы повышения надежности и замены двигателя (Reliability Enhancement and Re-engining Program — RERP). С новыми двигателями начальная крейсерская высота полета C-5 увеличится c 7,3 до 10 км., взлетная тяга возрастет на 22 % , на 30 % сократится разбег, и на 58 % уменьшится время набора высоты, на 17 % уменьшаются эксплуатационные расходы.

Описание
Разработчик		Lockheed
Обозначение		C-5B «Galaxy»
Тип		тяжелый военно-транспортный самолет
Первый полет		10 сентября 1985
Принят на вооружение		1983
Экипаж, чел		5
Геометрические и массовые характеристики
Длина самолета, м		67,88
Размах крыла, м		75,54
Площадь крыла, м2		575,98
Стреловидность крыла по 1/4 хорд		25°
Размах стабилизатора, м		20.8
Высота, м		16,79
Габариты грузовой кабины, м	длина	36,91
	ширина	5,79
	высота	4,1
Масса взлетная максимальная, кг	военного времени	379657
	в эксплуатации	346500
Масса пустого, кг		169643
Максимальная полезная нагрузка, кг	военного времени	130950
	в эксплуатации	118387
Запас топлива, кг		150815
Силовая установка
Число двигателей		4
Тип двигателя		ТРДД GE TF39-GE-1C
Тяга двигателей, кгс (кН)		4х 19500 (191,27)
Летные данные
Скорость полета, км/ч (М=)	крейсерская на высоте 7600 м	830
	максимальная на высоте 7620 м	890-910
Практический потолок, м		10900
Дальность полета без заправки топливом в полете с нагрузкой, км	118,4 т на малой высоте	5480
	44 т на большой высоте	10411
Перегоночная дальность, км
Потребная длина ВПП, м.	при взлете	2560
	при посадке	1097

Источники информации:

1. «Самолеты спецназначения» / В.Н.Шунков, 1998 /
2. Модернизация самолетов C-5 / В.Нелин. Зарубежное военное обозрение. 11’1983 /
3. С-5 GALAXY / Уголок неба /
4. Lockheed C-5 Galaxy (Локхид С-5 Гэлакси) / Авиация от A до Z /
5. C-5A/B Galaxy / FAS /
6. Lockheed C-5 Galaxy / Goleta Air and Space Museum /

testpilot.ru

Lockheed C-5 Galaxy — Википедия

Материал из Википедии — свободной энциклопедии

Посадка C-5M Galaxy «Spirit of Global Reach»

Локхид C-5 «Гэлэкси» (англ. Lockheed C-5 Galaxy) — американский стратегический военно-транспортный самолёт повышенной грузоподъёмности. Третий после АН-225 и АН-124 по грузоподъёмности грузовой самолёт в мире, и второй (после АН-124) по грузоподъёмности серийный грузовой самолет. До 1982 года (до создания АН-124) — был крупнейшим серийным грузовым самолётом в мире. Способен перевозить 6 вертолётов McDonnell Douglas AH-64 Apache, 4 БМП M2 Брэдли, 6 БТР M1126/M1135 Страйкер, два танка M1 Abrams или до 345 солдат и офицеров

[1].

Лётно-технические характеристики C-5B

• Размах крыла — 67,88 м
• Длина самолёта — 75,54 м
• Высота самолёта — 19,85 м
• Площадь крыла — 575,98 м²
• Масса
  • пустого самолёта — 169 643 кг
  • максимальная взлётная — 379 657 кг
    • Топлива — 150 819 кг [1]  (недоступная ссылка с 12-08-2013 [1893 дня] — история, копия)
• Тип двигателя — 4×ТВРД General Electric TF39-GE-1C
  • Тяга — 4×191,27 кН
• Максимальная скорость — 919 км/ч
• Крейсерская скорость — 888 км/ч
• Практическая дальность — до 10 411 км
• Дальность действия — до 5 526 км
• Практический потолок — 10 895 м
• Экипаж — 5 человек

Видео по теме

Транспортные характеристики C-5B

Откинутая вверх носовая часть

Полезная нагрузка:

• 270 солдат или 75 пассажиров и 15 человек персонала
• 118 387 кг груза

имеется дополнительная возможность погрузки через откидывающуюся вверх носовую часть

Грузовой отсек (нижняя палуба)

• длина 36,91 м
• ширина 5,79 м

Лётно-технические характеристики C-5M Super Galaxy

Борт 84-0059. После вынужденной посадки на авиабазе Довер в Довере в штате Делавэр США.

• Масса максимальная взлётная — 348 300 кг
• Максимальная грузоподъёмность — 122 470 кг
• Тип двигателя — 4×ТВРД General Electric GF6-80C2
  • Тяга — 4×222 кН
• Максимальная скорость — 920 км/ч
• Максимальная дальность полёта с полной нагрузкой — 4440 км
• Практический потолок — 10 100 м
• Экипаж — 5 человек

Модификации

• С-5А — первые (81 самолёт) построенные до 1973 года
• С-5В — 50 самолётов изготовленных в период с 1986 до 1989, отличаются более современной авионикой по сравнению с C-5A
• C-5C — два самолёта (68-0213 и 68-0216) специализированные для нужд NASA
• C-5M — модернизация с октября 2004 года (с новым двигателем и новой авионикой). Принят на вооружение в 2014 году (12 самолётов)
• L-500 — гражданский транспортный самолёт.

Катастрофы и лётные происшествия

Операторы

• США США — 31 C-5M, 5 C-5B/C (проходят модернизацию до C-5M), 16 C-5B и 6 C-5A, по состоянию на 2016 год^[2]

См. также

Примечания

Ссылки

wikipedia.green

Lockheed C-5 Galaxy. Фото и видео. История и характеристики.



С-5 Galaxy – военно-транспортный самолет самолет, оснащенный четырьмя двигателями ТРДД TF39-GE с большой двухконтурностью. Был построен в марте 1968 года. Первый полет совершил 30 июня того же года. В то время компания Lockheed не подозревала о том, что высокий темп создания ЛА приведет к существенной ограниченности его транспортных возможностей, а малоресурсные двигатели исключат возможность использования в авиакомпаниях.

Пролетевший над Европой в 1965 году Ан-22 произвел большой фурор, на который американские ВВС решили дать ответ. В США, начиная с 1964 года, активно велась разработка военно-транспортных самолетов с грузоподъёмностью свыше 100 тонн – проект Lockheed Model 500.

Серийный экземпляр Galaxy («Галактика») обозначили С-5А. Учитывая, что к постройке приступили в 1969 году, подготовка серийной постройки началась задолго до начала ЛИ. Взлетная тяга серийного ТРДД TF-39 – 18,754 кгс. Погрузка могла выполняться через откидывающуюся вверх носовую часть, выполненную из защитного стекла, а при необходимости можно уменьшить высоту амортизационных стоек тележек шасси путем укорачивания во время пребывания на ВПП.

К лету 73 года ВВС США получили 81 единицу нового военного транспортника. Министерство обороны решило оснастить ими 4 эскадрильи. С-5А в тот момент был основным летательным средством для осуществления быстрой переброски живой силы и тяжёлой техники из одной точки в другую. Хоть по данным самолет мог перевозить больше 100 т, из-за недостаточной прочности крыла возможную нагрузку уменьшили до 79 т. Груз весом 77 тонн транспортировщик перевозил на расстояние 8700 км. Понизили полетную массу самолета с 349 т до 323 т. Также сократили планерный ресурс с 30 000 расчетных часов до 8750 летных. Но все же именно С-5А был самым большим мировым самолетом, поскольку Ан-22 имел реальную грузоподъёмность 60 т при взлётной массе в 250 т.

Известна история перевозки советского МиГ-25П при помощи С-5А с авиабазы Хякари (Япония) в США.

Случались также и трагические события, сопутствовавшие эксплуатации самолета. До 83 года ВВС США потеряли 4 воздушных машины из-за конструктивно-производственных дефектов. 4 мая 1970 года сгорел С-5А на авиабазе в Палмдейле. Через полгода в середине октября потерпела крушение вторая машина (авиабаза Доббинс). Точно при таких же обстоятельствах сгорел третий С-5А на аэродроме Клинтон (27 сентября 1974 года). 4 апреля 1975 года во Вьетнаме потерпел авиакатастрофу 4-й С-5А с детьми на борту. Из 328 человек погибло 172. 29 августа 1990 года в Германии упал еще один Galaxy. На борту присутствовало 17 человек, выжило четверо.

Из-за слабой конструкции крыла С-5А фирма Lockheed начала проектировку новой несущей поверхности. Для этого конгресс США в 1974 году утвердил соответствующие законопроекты. Полную доработку транспортник получил только в 1980 году. В 1983 году самолеты  начали передавать в подразделения ВВС. Эксплуатация самолета увеличилась.

Во время проведения модернизации старые двигатели заменили на новые TF39-GE-1C с тягой 19,500 кгс. Обновили радиоэлектронное оборудование. Установили новое метео-БРЛС с разноцветным дисплеем, навигационную инерционную систему Delco и систему регистрируемых полетных параметров MADARII.

По результатам проведенных работ конструкторам удалось добиться увеличения переносимого веса на 9 тонн и запаса горючего на 6 тонн. За 5 лет, начиная с 82 года, компании удалось модернизировать 77 эксплуатируемых самолетов. Для бюджета страны мероприятие обошлось в 1,4 миллиарда долларов.

Доработанный С-5А установил несколько рекордов. Непосредственно на высоту 2000 м самолет смог поднять груз весом 110 т с максимальной взлетной массой – 417 т, а посадочной – 397 т. Но этот результат удалось перебить советско-украинскому самолету Ан-124 «Руслан». В 1985 году он смог поднять груз весом 171 т на высоту 11 000 м.

В 1982 году командование ВВС США решило увеличить количество военно-транспортных стратегических самолетов. Был подписан контракт на постройку дополнительных 50 единиц. Их обозначили как С-5В. На тот момент один такой самолет стоил 98 миллионов долларов, а вся программа обошлась США в 10,8 миллиардов. Первый С-5В поднялся в небо в сентябре 1985 года. Спустя год его определили на авиабазу Altus. Последний представитель С-5В построили весной 1989 года.

Первый раз миру самолет показали на территории Канады в Ванкувере в 1986 году. Но к этому времени самолет не являлся самым огромным в мире. Это место заслуженно получил «Руслан». 7 июня 1989 года самолет установил рекорд по десантированию 4 танков Sheridan по 19 т каждый и 73 парашютистов.

На январь 1990 года в рядах воздушно-военных сил США находилось 137 единиц С-5А и С-5В. Но 8 августа произошел еще один инцидент. Взлетев с американской авиабазы в Рамштайне, потерпел крушение шестой по счету Galaxy.

NASA в 80-х годах переоборудовало 2 С-5А под С-5С для помещения внутрь искусственных спутников Земли. Также в него помещали отдельные элементы космической станции. Для этого инженеры в хвостовой части демонтировали верхнюю палубу, тем самым увеличив объёмы грузовой кабины. Дополнительно доработали в задней части грузовой люк.

На данный момент компания Lockheed Martin предлагает руководству ВВС на своих самолетах заменить устарелую авионику на обновленную цифровую. В начале августа 2000 года конструкторы решили обновить силовую установку Galaxy путем замены старых двигателей на новые GECF6-80C2L1F. Благодаря этому самолет стал более скороподъёмным и почти на треть увеличил крейсерскую скорость. Разбег, соответственно, уменьшился.

Когда ВВС получили С-5А, их использовали практически во всех военных операциях. В 1990 году самолет участвовал в вооруженном конфликте под названием «Щит пустыни». Он создал самый огромный за всю историю «воздушный мост», перевезя 482 000 военнослужащих и 513 000 тонн полезного груза.

С-5 участвовал и в мирных акциях. В декабре 88 года 4 «Галактики» доставили в Армению (пострадала от землетрясения) более чем 398,25 тонн гуманитарного груза. Также Galaxy стал базовой моделью для пассажирского транспортного самолета L-500. Помимо этого, самолет планировали модифицировать под воздушный командный пункт, самолет-носитель баллистических межконтинентальных ракет, транспортник с ядерной установкой, бомбардировщик для ведения локальных войн, самолет-дозаправщик.

В апреле 2006 года разбилась 7-я модель в штате Делавэр неподалеку от Дувра.

Конструкция самолета Lockheed C-5 Galaxy

Самолет С-5 является высокопланом классической схемы. Оперение Т-образное, свободнонесущее крыло кессонного типа. Толщина профиля у корня – 12%, на консолях – 11%. Механизация крыла представлена предкрылками, закрылками и интерцепторами. В самом крыле находится 12 топливных баков общим объёмом 193,625 л.

Фюзеляж выполнен в форме полумонокока. Кабина экипажа находится над грузовым отсеком. Место отдыха смены находится там же. В задней части верхнего отсека может поместиться 75 сидений. Грузовая часть оснащена двумя люками. Передний представляет собой поднимающуюся вверх носовую часть, а задний представлен двумя боковыми створками. С левой стороны борта передней части находятся двери для пассажиров и экипажа, а в задней − для служебных пассажиров.

Силовая установка представлена четырьмя ТРДД TF-GE-C. Взлетная тяга каждого из них составляет 19,500 кгс.

Шасси трехопорное. 4 главных шестиколесных тележки прячутся внутрь фюзеляжа с помощью гидроприводов, поворачиваясь на 90^°. Четырехколесная носовая стойка, благодаря винтовым подъёмникам и гидроприводу, прячется в фюзеляжную нишу назад.

Горизонтальное оперение представлено переставным стабилизатором и четырехсекционным рулем высоты.

Lockheed C-5 Galaxy характеристики:

Модификация	C-5B
Размах крыла, м	67.88
Длина самолета,м	75.54
Высота самолета,м	19.85
Площадь крыла,м2	575.98
Масса, кг
пустого самолета	169643
максимальная взлетная	379657
Внутреннее топливо, кг	150815
Тип двигателя	4 ТРДД General Electric TF39-GE-1C
Тяга, кН	4 х 191.27
Максимальная скорость, км/ч	919
Крейсерская скорость, км/ч	888
Практическая дальность, км	10411
Дальность действия, км	5526
Практический потолок, м	10895
Экипаж, чел	5
Полезная нагрузка:	270 солдат или 75 пассажиров и 15 человек персонала или 118387 кг груза



Самолеты

avia.pro

Lockheed C-5 Galaxy — это… Что такое Lockheed C-5 Galaxy?

Посадка C-5 Galaxy

Локхид C-5 «Гэлэкси» (англ. Lockheed C-5 Galaxy) — американский стратегический военно-транспортный самолёт повышенной грузоподъёмности. До 1982 года — крупнейший серийный грузовой самолет в мире. Способен перевозить 6 вертолетов AH-64 Apache, 4 БМП M2 Брэдли, 6 БТР M1126/M1135 Страйкер или два танка M1 Abrams.

Лётно-технические характеристики C-5B

• Размах крыла — 67,88 м
• Длина самолёта — 75,54 м
• Высота самолёта — 19,85 м
• Площадь крыла — 575,98 м²
• Масса
  • пустого самолёта — 169 643 кг
  • максимальная взлётная — 379 657 кг
    • Топлива — 150 819 кг[1]
• Тип двигателя — 4×ТВРД General Electric TF39-GE-1C
  • Тяга — 4×191,27 кН
• Максимальная скорость — 919 км/ч
• Крейсерская скорость — 888 км/ч
• Практическая дальность — до 10 411 км
• Дальность действия — до 5 526 км
• Практический потолок — 10 895 м
• Экипаж — 5 человек

Транспортные характеристики C-5B

Откинутая вверх носовая часть

Полезная нагрузка:

• 270 солдат или 75 пассажиров и 15 человек персонала
• 118 387 кг груза

имеется дополнительная возможность погрузки через откидывающуюся вверх носовую часть

Грузовой отсек (нижняя палуба)

• длина 36,91 м
• ширина 5,79 м

Лётно-технические характеристики C-5M Super Galaxy

• Масса максимальная взлётная — 348 300 кг
• Максимальная грузоподъёмность — 129 400 кг[2]
• Тип двигателя — 4×ТВРД General Electric GF6-80C2
  • Тяга — 4×222 кН
• Максимальная скорость — 920 км/ч
• Максимальная дальность полёта с полной нагрузкой — 5 600 км
• Практический потолок — 10 100 м
• Экипаж — 5 человек

Модификации

• С-5А — первые (81 самолёт) построенные до 1973 года
• С-5В — 50 самолётов изготовленных в период с 1986 до 1989, отличаются более современной авионикой по сравнению с С-5А
• C-5C — два самолёта (68-0213 и 68-0216) специализированные для нужд NASA
• C-5M — модернизация с октября 2004 года (с новым двигателем и новой авионикой)
• L-500 — гражданский транспортный самолёт.

Катастрофы и лётные происшествия

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 25 мая 2011.

Ссылки

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 28 июня 2010.
