Обновленная версия крупнокалиберной винтовки Bushmaster BA50
Поклонники этого вида стрелкового оружия, наверное, обратили внимание на обновленную версию винтовки Bushmaster BA50, отличающуюся, прежде всего применяемыми надульными устройствами. Подробнее о причинах такой метаморфозы — в нашем сегодняшнем материале.
Винтовка была разработана первоначально фирмой Cobb Manufacturing Inc. как для гражданских пользователей, так и государственных структур. Концепцию оружия в конце 2002 года разработал Скип Патель, основатель и президент фирмы Cobb Manufacturing Inc., прослуживший 12 лет в полиции, служивший также в армии США и участвовавший в войне в Ираке (операция Desert Storm). Во время своей службы он был удивлен отсутствием антиматериальных винтовок на базе штурмовой винтовки М16 и загорелся созданием такого образца, который был бы привычен для солдат при обслуживании и разборке.
После демобилизации Патель основывает собственную компанию для выпуска таких винтовок, Сobb Manufacturing Inc., приступившую к их производству в августе 2003 года. Винтовка производилась в двух вариантах: FA50 (FA обозначает Fast Action) и BA50 (Bolt Action), соответственно с прямолинейным ходом затвора и с поворотной рукояткой перезаряжания. Винтовки проходили испытания в снайперской школе ВВС США в Арканзасе и 5-ой группе сил специального назначения в Форт-Кэмбелл и показали положительные результаты. Кроме того, компания заявляет, что небольшое количество винтовок было куплено заокеанскими странами-союзниками США.
После покупки фирмы Соbb компанией Buschmaster Firearms International 20 августа 2007 года винтовка поменяла свое обозначение на Bushmaster BA50 и стала выпускаться на заводе Bushmaster в городе Уиндем (штат Мэн). Сам Скип Патель стал исполнительным вице-президентом по исследованиям и разработкам Bushmaster Firearms International.

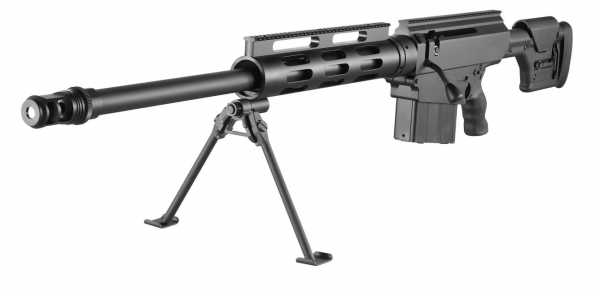

Общий вид обновленной версии крупнокалиберной винтовки Bushmaster BA50.
Bushmaster BA50 представляет собой дальнейшее развитие винтовки FA50(T) фирмы Cobb, конструкция которой базируется на компоновке и ряде узлов винтовки AR-15/M16 и пулемета M60. По сути дела Cobb FA50(T) является увеличенной копией М16 с механизмом перезарядки по типу швейцарской винтовки Schmidt-Rubin K-31. Концептуально Cobb FA50(T) и Bushmaster BA50 идентичны, однако BA50 отличается конструкцией затвора, который запирается на два боевых упора поворотом рукоятки (непривычно расположенной на левой стороне ствольной коробки), а не ее прямолинейным перемещением, как у FA50(T).
Разработчики считают, что левостороннее размещение рукоятки повышает скорострельность, поскольку для перезаряжания не требуется задействовать стреляющую руку. Cтвол свободноплавающий, производства фирмы Lothar Walther имеет в канале 8 нарезов. Мощный четырехкамерный дульный тормоз состоит из двух одинаковых частей, соединенных между собой девятью винтами с головкой под шестигранный ключ.
Последние модели винтовки оснащаются иным типом надульного устройства, более компактным двухкамерным тормозом AAC© Cyclop или устройством для бесшумной и беспламенной стрельбы AAC© Cyclop 50. AAC© Cyclop фирмы Advanced Armament Co — это высокоэффективный дульный тормоз, совместимый с глушителями AAC и состоящий из авиационной термообработанной нержавеющей стали 17-4, защищенный твердым и износостойким покрытием SCARmor. Он крепится на дульную часть ствола резьбой 7/8″/14. Это надульное устройство было специально сконструировано Робертом Сильверсом из ААС для винтовок калибра .50 BMG.
Опыт использования крупнокалиберных винтовок в ходе второй войны в Персидском заливе показал, что штатные дульные тормоза образуют крупное пылевое облако размерами десятки футов, хорошо заметное для противника. Другой серьезной проблемой является высокий уровень избыточного звукового давления, соизмеримый с выстрелом из 105-мм гаубицы и превышающий болевой порог. Надульное устройство, разработанное Сильверсом, при помощи современных CAD-программ и программного обеспечения для моделирования газодинамических процессов, имеет специально подобранные конструкцию и форму, чтобы свести к минимуму указанные выше недостатки.
Использование сварочного робота с ЧПУ для изготовления AAC© Cyclop дало возможность сделать тормоз одновременно очень прочным при невысокой цене. По заявлению производителя, c таким дульным тормозом отдача винтовки сопоставима с отдачей гладкоствольного ружья 12-го калибра.

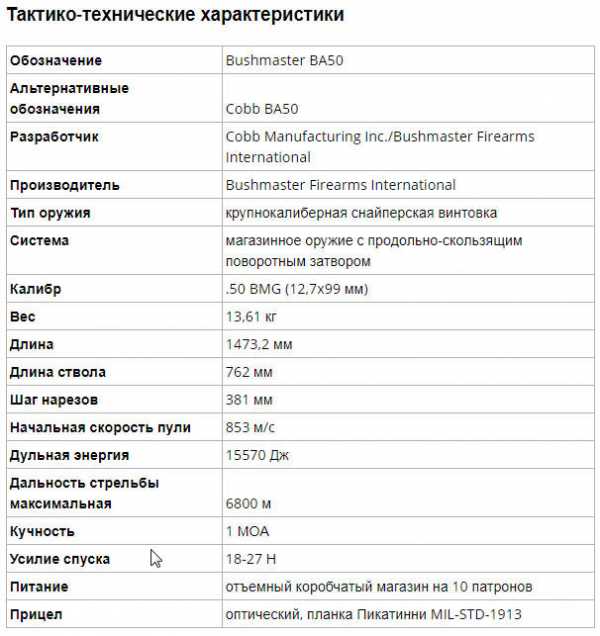

Bushmaster BA50 — одна из редких винтовок крупного калибра, использующих конструктивную концепцию AR-15/M16.
Ствольная коробка у Bushmaster BA50 состоит, как и AR-15/M16, из двух частей: Upper Reciver и Lower Receiver. Обе части выфрезеровываются из цельной заготовки, сделанной из алюминия марки T6-6061. При этом нижняя половина с элементами управления очень похожа на нижнюю часть Lower Receiver винтовки AR-15/M16. На верхней части ствольной коробки находится планка Пикатинни MIL-STD-1913 для монтажа оптики.
УСМ куркового типа, с усилием на спусковом крючке 4-6 фунтов (18-27 Н). Рычажный предохранитель, расположенный слева на нижней половине ствольной коробки, во включенном состоянии блокирует заднюю часть спускового крючка, не допуская срыва курка с боевого взвода. Имеется также предохранитель ударника, предотвращающий выстрел при не вполне запертом затворе. Цевье винтовки выполнено в виде перфорированной трубы, на переднем конце которой крепятся стальные сошки со складывающимися ногами. Регулируемый приклад типа Magpul© PRS c затыльником LimbSaver, пистолетная рукоятка — Ergo Grip Deluxe Tactical.

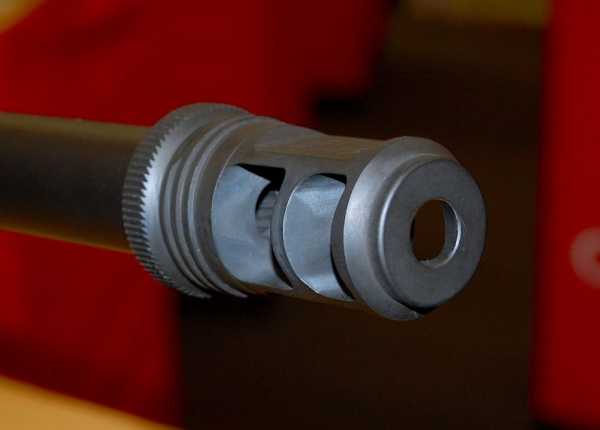

Дульный тормоз AAC© Cyclop крупнокалиберной винтовки Bushmaster BA50
Все алюминиевые части имеют черное оксидированное покрытие, стальные части — высококачественное покрытие из фосфата марганца. По своей разборке Bushmaster является одной из самых простейших из всех существующих винтовок крупного калибра .50 BMG. Как и в конструкции винтовок семейства AR, верхняя и нижняя части ствольной коробки соединяются двумя осями, которые извлекаются при разборке. Это делает винтовку очень удобной для чистки и обслуживания.
Винтовка поставляется в жестком футляре Storm в комплекте с двумя 10-зарядными магазинами.
Модификации:
BA50(T) — тактический вариант, о чем свидетельствует буква «Т» в обозначении. Незначительно отличается от базовой модели.
BA50 Carbine — укороченный вариант винтовки (карабин).
Применение:
Иракский Курдистан — военизированные формирования «Пешмерга»;
США — полиция;
некоторые союзные США страны.
/Илья Шайдуров, all4shooters.com
army-news.ru
Оружейка. Бушмастер ACR, штурмовая винтовка.: lewhobotov

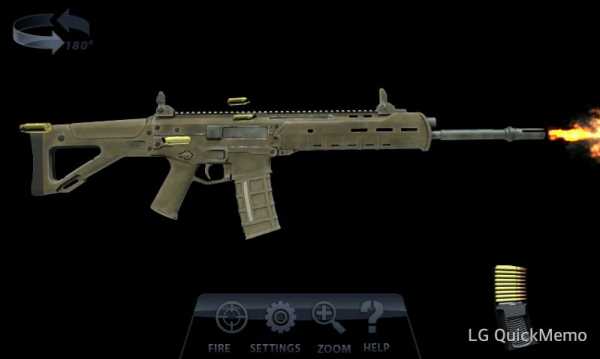

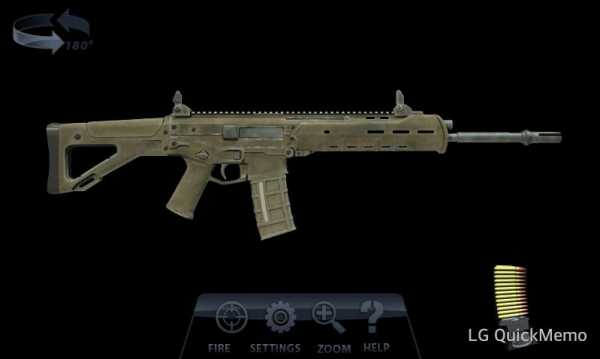

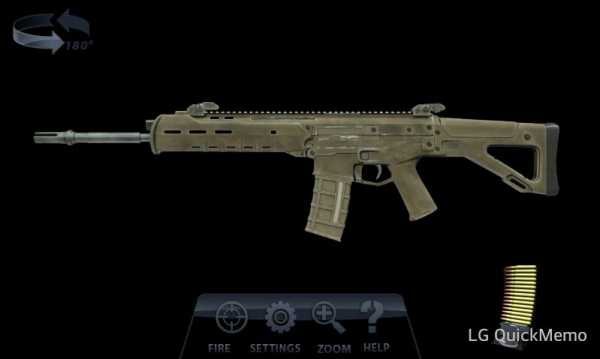

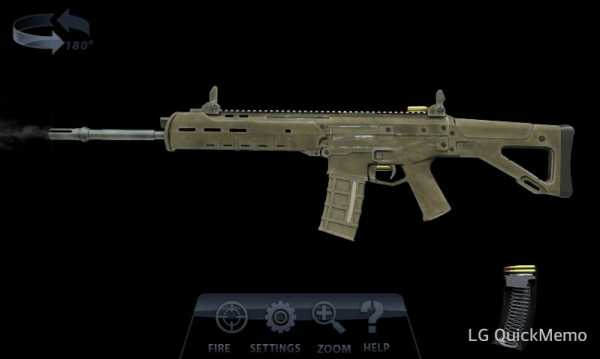

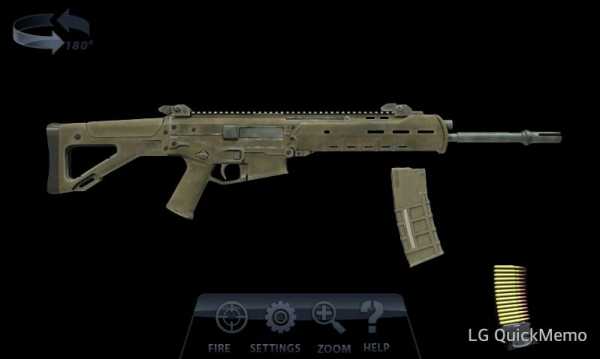

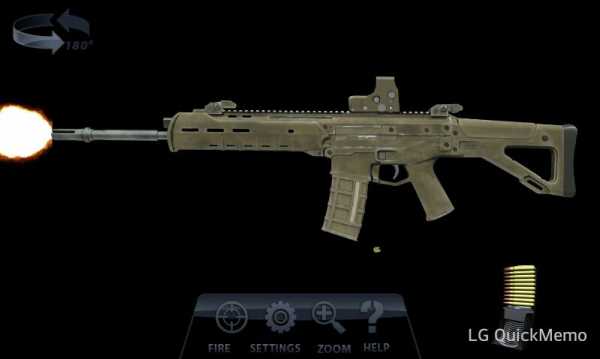

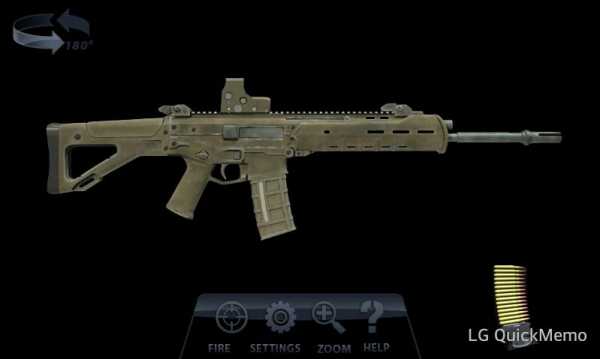

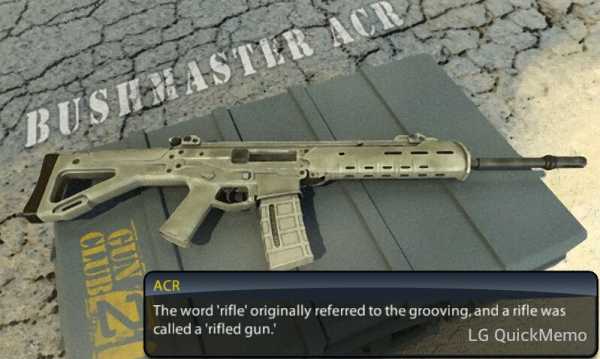

Избранное из заброшенного разработчиками Андроид-приложения «GunClub 2», содержащего анимированные модели более чем 150 видов огнестрельного оружия.Предыдущие посты по теме:
Армейский Кольт 1860 года — оружие Гражданской войны в США
Винтовка Спрингфилд М1903
Пулемет MG-3 — родной сын страшной «швейной машинки» Гитлера
Дробовик специального назначения SPAS-12.
Пистолет-пулемет MP7 — конкурент ли классической «пятерке»?
«Глок-18» — пистолет-автомат со скоростью стрельбы 1200 выстрелов в минуту.
«Миниган» — культовое супероружие киногероев. И не только.
Крисс Вектор — пистолет-пулемет с нулевой эстетикой.
AWP — английская снайперская винтовка.
Штурмовая винтовка М16А1 — символ американской агрессивности.
АК-47 — гордость и символ России.
Итальянский автомат Беретта ARX-160
Помповик Ремингтон 870 — многоликий и легендарный.
Пистолет «Дезерт Игл» — «Пустынный орел» Израиля.
Пистолет-пулемет MP5 от «Хеклер унд Кох»
Пистолет-пулемет MAC-10 Ингрем
Армейский Кольт М1911
«Кольт Питон» .45 Магнум, культовый револьвер из США.
Magpul Masada / Bushmaster ACR — комплекс стрелкового оружия разработки американской компании Bushmaster Firearms International.
Данная разработка изначально должна была заключаться в модернизации внешнего вида штурмовых винтовок семейства M16, однако инженеры Magpul Industries пошли дальше и переняли также некоторые конструктивные элементы других новейших разработок, например, FN SCAR и XM8. Вся система была разработана всего за 4 месяца и получила название Magpul Masada ACWS (англ. Adaptive Combat Weapon System — адаптивная система боевого оружия). Подобно бельгийской системе FN SCAR комплекс Magpul Masada обладает модульностью: путём быстрой замены некоторых компонентов можно изменить класс оружия, то есть используемый патрон и длину ствола.
В начале 2008 года компания Bushmaster Firearms приобрела данную систему, модернизировала её и направила в серию под названием Bushmaster ACR (англ. Adaptive Combat Rifle — адаптивная боевая винтовка).
Текст — Википедия.

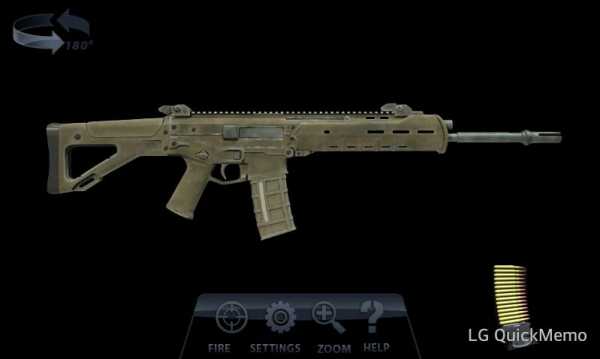

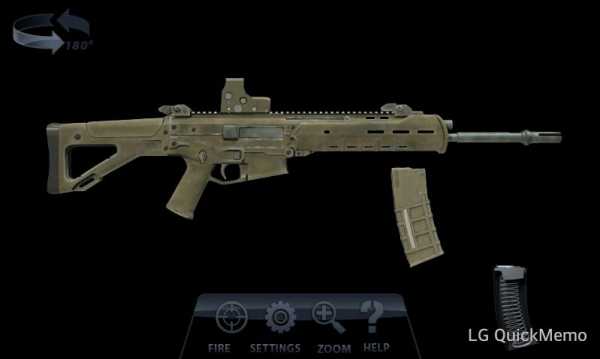

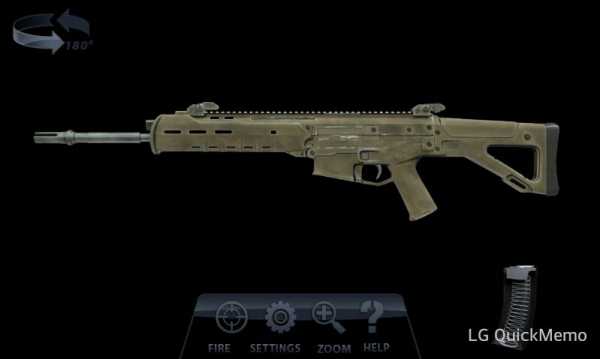

Автомат и магазин на 30 патронов.
Основные модули системы:
Верхняя и нижняя части ствольной коробки (англ. upper and lower receiver),
Затворная рама с затвором,
Блок УСМ с предохранителем,
Ствол с газоотводным механизмом,
Приклад,
Цевьё,
Ствольная накладка.
Ствольная коробка автомата состоит из двух частей, так называемых ресиверов (англ. receiver). Верхний ресивер выполнен штампованным из алюминия, а нижний изготовлен из высокопрочного пластика зацело с пистолетной рукояткой и приёмником магазинов. Выпускающееся в двух вариантах цевьё также выполнено из пластмассы. Блок УСМ, объединённый с предохранителем, практически аналогичен таковому у M16. Боевое оружие оснащено УСМ, позволяющим вести стрельбу одиночными и непрерывными очередями, а гражданское — УСМ, позволяющим только стрельбу одиночными. Данные блоки взаимозаменяемы.
Предохранитель-переводчик режимов стрельбы, кнопка затворной задержки и защёлка магазина имеется на обеих сторонах оружия. Рукоятка заряжания при необходимости может быть легко перенесена с левой стороны на правую. Затвор и газоотводная система трёхпозиционным газовым регулятором схожи с таковыми у AR-180. Магазины PMAG, соответствующие стандарту STANAG, выполнены из ударопрочной пластмассы и снабжены окошком для контроля за расходом боеприпасов.
Основное отличие ACR от Masada — новое расположение рукоятки заряжания (над стволом).

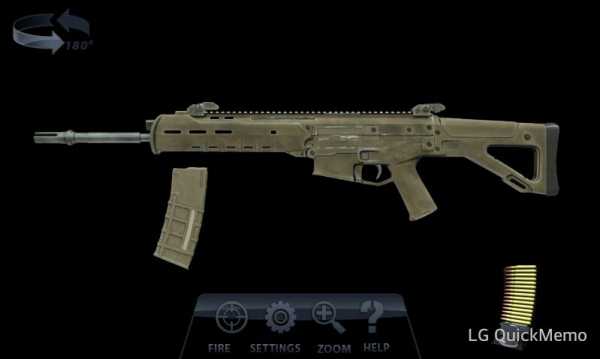

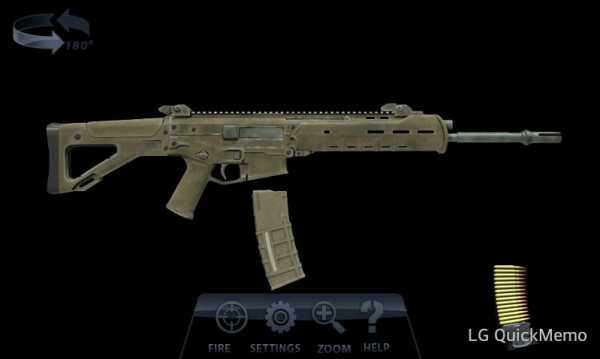

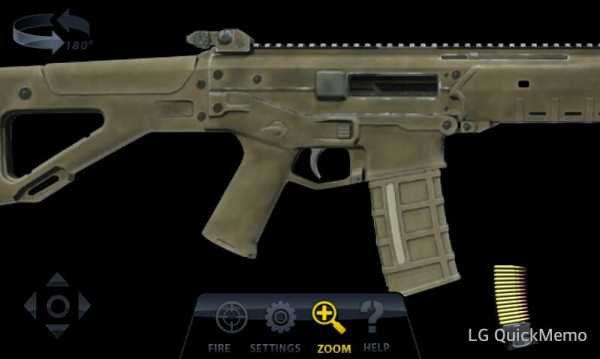

Присоединяем магазин.
Досылаем патрон в патронник, автомат готов к бою.
Масса, кг: 3,18
Длина, мм: 909/846/678 с выдвинутым/
задвинутым/
сложенным прикладом
Длина ствола, мм: 368 (Carbine)
267 (CQB)
457 (SPR)
Патрон: 5,56×45 мм НАТО
7,62×39 мм (AK)
6,8×43 мм Remington SPC
6,5×39 мм Grendel
7,62×51 мм НАТО (Magpul Massoud)
Калибр, мм: 5,56
7,62 (AK, Magpul Massoud)
Принципы работы: отвод пороховых газов, поворотный затвор
Прицельная дальность, м: 500 (эффективная)
Вид боепитания: секторный магазин PMAG на 30 патронов (соответствует стандарту STANAG)
Прицел: имеется планка Пикатинни для установки различных прицелов

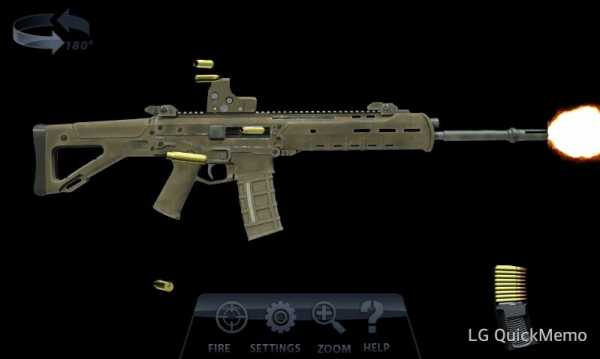

Ведение автоматического огня
Достоинства
Во-первых, материал, из которого ACR сделана не просто ударопрочный пластик – это полиамидные волокна, из которых корпус сплетен и после покрыт сверху влагозащитным слоем из эластичного пластика.
Корпус способен выдерживать температуры до +210 градусов без каких-либо повреждений. В мороз обещают такую же высокую стойкость, как и при нагреве. Во-вторых, качество обработки очень высокое, везде стоят фирменные клейма и номера, а сам корпус шершавый, что не даёт ему скользить в руках стрелка.
Отличная эргономика, винтовка ухватиста, хорошо развесована, а органы управления легкодоступны.
Стволы в Bushmaster ACR быстросменные, но главное, что они толстостенные как в снайперских вариантах. Сразу понятно, что конструктивно ствол разрабатывался как единый, а позже его просто растачивали под нужный калибр. Внутри идет хромирование, как заявляет производитель оно в три раза толще чем у М4, а ствол прослужит в полтора раза дольше.
Недостатки
Высокая цена оружия, в базовой конфигурации от 2700 долларов.

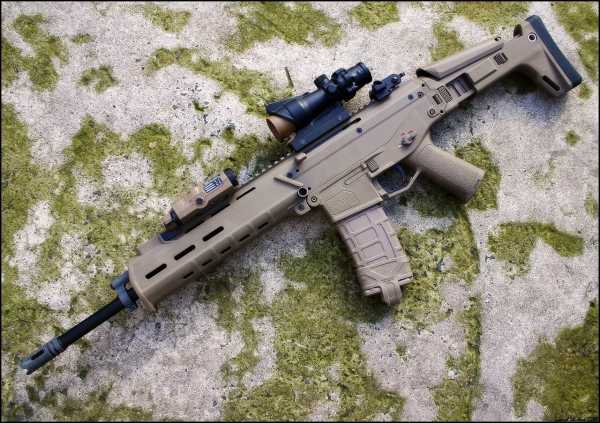

Автомат с присоединенным коллиматорным прицелом
Варианты
Варианты системы Magpul Masada:
Carbine — вариант со стволом длиной 368 мм;
CQB (англ. Close Quarters Battle — ближний бой) — вариант со стволом 267 мм и укороченным цевьём с дополнительными направляющими;
SPR (англ. Special Purpose Rifle — винтовка специального назначения) — снайперский вариант со стволом длиной 457 мм и снайперским прикладом PRS, регулирующимся по длине и высоте;
AK — вариант под патрон 7,62×39 мм;
Magpul Massoud — винтовка под патрон 7,62×51 мм НАТО, представленная в 2008 году.

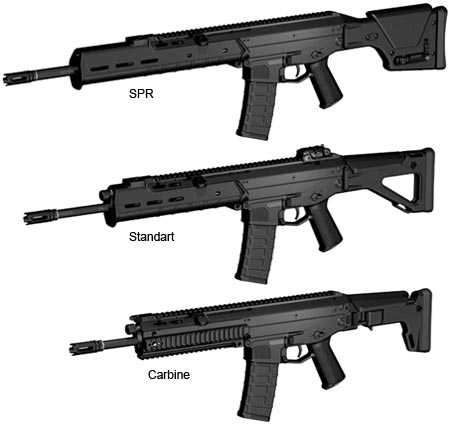

Варианты системы Bushmaster ACR:
Standart — основной вариант со стволом длиной 406 мм;
Carbine — вариант со стволом длиной 368 мм;
CQB — карабин со стволом длиной 318 мм;
SPR — снайперский вариант со стволом 457 мм.
Ведение огня из автомата с коллиматорным прицелом

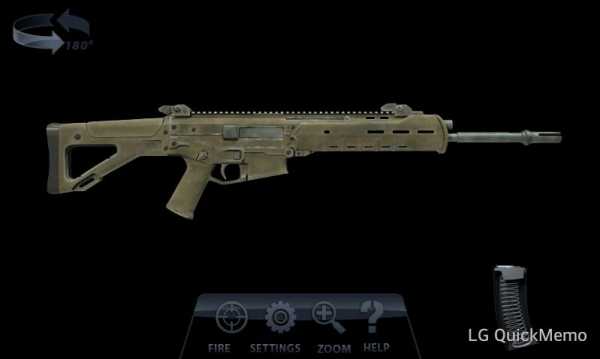

Автомат по окончанию стрельбы разряжен, осмотрен.
lewhobotov.livejournal.com
адаптивная боевая винтовка XXI века. Тест. Обзор
Полуавтоматическая винтовка о которой пойдет речь в данном обзоре, появилась на свет как результат настойчивых попыток компании Magpul улучшить основное оружие американского пехотинца — карабин M4. Удались эти попытки или нет, мы пытались разобраться самостоятельно. Текст и фото: Тарас Олейник
Любое оружие рано или поздно устаревает. Старение это, однако, относительно; кое-где до сих пор воюют винтовками и пулеметами более чем 100-летней давности, а в иных странах даже неплохо зарекомендовавшие себя оружейные конструкции и схемы постоянно подвергают усовершенствованиям и пересмотрам — в поисках идеального стрелкового оружия для своих солдат
У винтовки Bushmaster ACR сложная история, и путь ее на гражданский рынок охотничьего нарезного оружия был извилист и тернист. Изначально ACR увидела свет как Magpul Masada — модульное оружие с возможностью быстрой смены стволов и калибров. Однако фирма Magpul не обладала необходимыми мощностями для полного цикла производства оружия и потому продала права на выпуск и дальнейшее усовершенствование винтовки компании Bushmaster. Так Magpul Masada стала Bushmaster ACR.
В 2010 г. Армия США всерьез рассматривала ACR как вариант для перевооружения своих солдат с М16/М4 – в рамках конкурса «Индивидуальный карабин»
Но на этом ее приключения не закончились. Фирму Bushmaster выкупила инвестиционная компания Freedom Group, в портфеле которой к тому времени уже находились Remington Arms и DPMS. Поэтому военные знают эту винтовку под названием Remington ACR, а гражданские стрелки — как Bushmaster ACR.
О военном предназначении винтовки говорит даже ее название — Adaptive Combat Rifle, то есть «адаптивная боевая винтовка». И создавалась она тоже как военное оружие, на чем стоит остановиться подробнее.
Военная карьера ACR: модульность конструкции позволяет создавать на базе одной винтовки оружие, оптимизированное для различных задач
Это точное, надежное и проверенное в боях оружие, которое, согласно статистике армейских испытаний, без промежуточной чистки способно произвести в среднем 1691 выстрел между задержками при стрельбе — а такое количество отстрелянных за раз патронов, очевидно, означает много скальпов.
О том, насколько американцы уверены в М4, свидетельствует такой факт: в 2007 г. Корпус Морской Пехоты США особым распоряжением обязал своих офицеров (вплоть до подполковника) носить карабин М4 вместо пистолета М9. В соответствии с доктриной КМП, каждый морпех — прежде всего меткий стрелок, поэтому огневой подготовке и обучению точной стрельбе из стандартного стрелкового оружия в КМП уделяется очень большое внимание. По состоянию на 2013 г. только в морской пехоте США использовались 80 000 карабинов М4, а в сухопутных войсках — свыше 500 000. Эти же карабины практически полностью вытеснили из военного обихода пистолеты-пулеметы, поскольку широкое распространение и использование средств индивидуальной бронезащиты делает их малоэффективными на современном поле боя.
Нет в мире оружия, которое невозможно было бы хоть как-нибудь усовершенствовать
В то же время нет в мире оружия, которое невозможно было бы усовершенствовать, и работа в этом направлении американцами ведется постоянно. В Пентагоне традиционно пошли двумя путями: с одной стороны, совместно с производителями М4 создали и приняли на вооружение вариант М4А1; а с другой — начали искать карабину М4 замену, которая могла бы его значительно превзойти. В 2010 г. армией США был объявлен открытый конкурс «Индивидуальный карабин», в ходе которого предполагалось рассмотреть все перспективные разработки и выбрать из них ту, которая покажет наиболее весомые тактико-технические преимущества по сравнению с М4.
Подобные государственные инициативы воспринимаются неоднозначно не только в наших краях. Злые языки поговаривают, что конкурс, проводившийся в течение трех лет, изначально был предвзятым, а требования к участвующему в нем оружию сформулированы в угоду М4А1. Как бы там ни было, условия его таковы: карабин должен иметь полностью двухстороннее управление и возможность полуавтоматической и автоматической стрельбы, работать с калибрами 5,56 NATO либо 7,62 NATO (другие калибры также допускались, однако затраты по переоснащению патронного производства легли бы на плечи разработчиков карабина). И, разумеется, обладать достойной кучностью при стрельбе одиночными выстрелами и очередями на дистанциях от 25 до 300 ярдов, а также показывать гарантированно высокую надежность.
Чистить или не чистить?

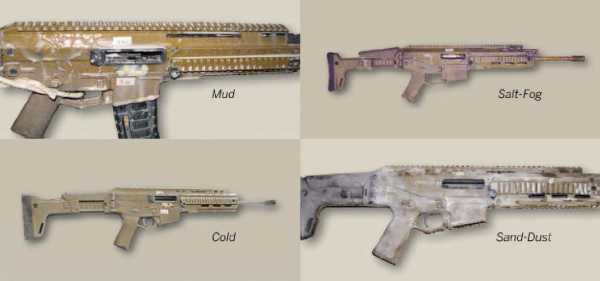

В рамках армейского конкурса ACR подвергали испытаниям грязью, песчаной пылью, морозом и соленым туманом. Все эти тесты винтовка прошла
О надежности М4 разговор особый, поскольку с самого момента принятия на вооружение винтовки М16 споры по этому поводу не стихают. С одной стороны, схема Стоунера с непосредственным отводом пороховых газов в ресивер предъявляет достаточно высокие требования к качеству используемых патронов — точнее, к качеству порохов, применяемых для снаряжения этих патронов, поскольку пороха низкого качества при сгорании дают повышенное загрязнение. С другой стороны, опыт огромного количества владельцев гражданских винтовок AR-15 (то есть стрелков, выбиравших оружие осознанно и взвешенно, а не по принципу «что в оружейке выдали, тем и воюем») и в Америке, и за ее пределами, — многие из которых стреляют исключительно бюджетными и сверхбюджетными патронами производства стран третьего мира, — убедительно доказывает, что данная система на практике если и уступает по надежности пресловутому «Калашникову», то незначительно. Конечно, если ей обеспечивается надлежащее и своевременное обслуживание.
Здесь стоит сделать лирическое отступление. Чистка и смазка личного оружия для любого военнослужащего — занятие скорее вынужденное, чем добровольное. В отличие от гражданских энтузиастов, «вылизывающих» свои любимые винтовки до зеркального блеска, да еще и умудряющихся получать от этого удовольствие, пехотинцу необходимость чистить оружие после каждой стрельбы — откровенно в тягость, поскольку это автоматически означает сокращение времени на отдых. Несложно представить, как радовались доблестные вояки, когда в далеких 60-х годах им выдали новые винтовки и сказали, что их не нужно чистить. Вернее, можно не чистить — ну, разве что чуть-чуть.

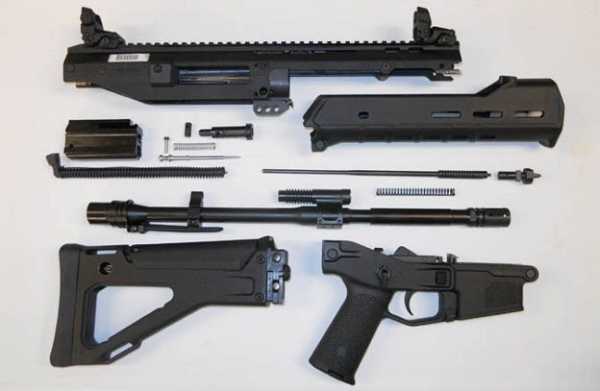

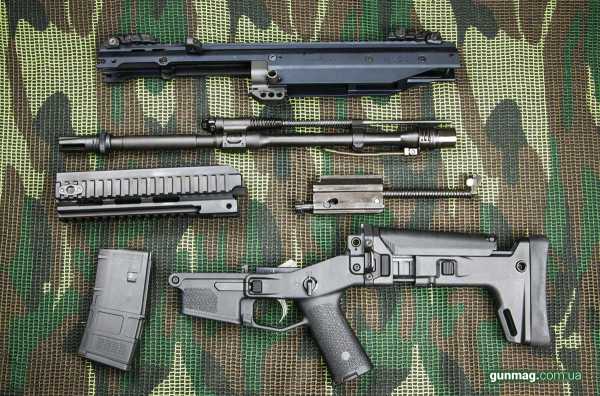

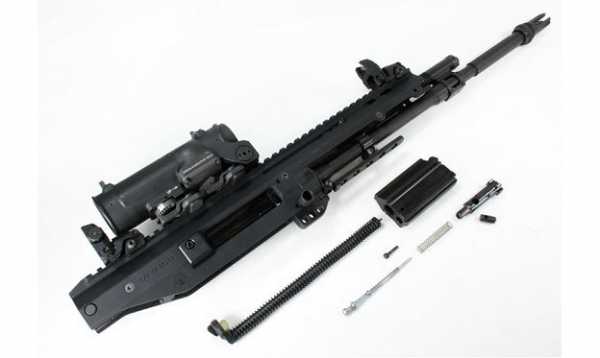

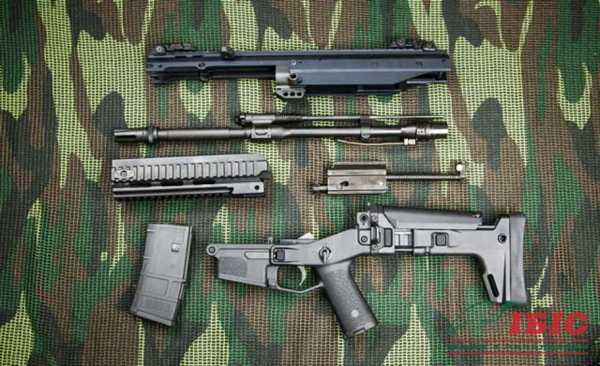

Гражданский вариант Bushmaster ACR Enhanced: неполная разборка
Именно таким, мягко говоря, гиперболизированным был основной посыл маркетингового отдела компании Colt, когда войска США принимали на вооружение M16. Рекламщики на голубом глазу убеждали генералов в том, что новая винтовка в чистке и уходе почти не нуждается. Но радость американских военных была недолгой — сочетание «грязного» пороха в первых партиях новых патронов системы Стоунера с непосредственным отводом газов в ресивер и уверений, что винтовки «можно не чистить», и привело к известным проблемам этого оружия во Вьетнаме.
Одно из ключевых отличий ACR от AR-15 — газовый поршень с коротким рабочим ходом вместо системы непосредственной подачи газов в ствольную коробку
Для тех, кто хоть однажды разбирал ружье, пистолет или винтовку для обслуживания после стрельбы, совершенно очевидно, что огнестрельное оружие, которое «можно не чистить», существует только в творчестве писателей-фантастов. В реальности же чем тщательнее вы ухаживаете за вашим оружием, тем надежнее оно работает — и тем выше уверенность в нем самого стрелка. Вдобавок семейство AR- 15 (и полноразмерные винтовки М16, и карабины М4) — оружие, образно говоря, интеллигентное. В отличие от своего извечного оппонента, АК, и прочих образцов аналогичного назначения оно еще и способно демонстрировать весьма впечатляющие результаты по кучности и точности стрельбы. Правда, требуется здесь и соответствующий подход.
Ствол винтовки без всяких инструментов извлекается из своего посадочного места в ствольной коробке. Так удобнее чистить, а при необходимости его проще заменить
Чистка M4/M16 — занятие достаточно утомительное, в идеале требующее наличия специальных инструментов и принадлежностей, а также внимательности и большого запаса терпения. Чтобы больше стрелять и меньше чистить, многие стрелки устанавливают на свои винтовки (благо базовая конструкция AR-15 позволяет тюнинговать и апгрейдить это оружие чуть ли не бесконечно) так называемые Gas Piston, то есть системы газоотвода, основанные на применении именно газового поршня с коротким ходом. Точно так же решили поступить и в ВС США, закупив большое количество комплектов тюнинга с газовым поршнем для установки на этапе модернизации M4 до версии M4A1. Но отдельный конкурс на замещение данного оружия все же был объявлен.
100-метровая мишень с испытаний на сдвиг точки попадания при снятии и установке ствола. Какого-либо смещения двух групп («до» и «после») — не заметно
Конкурс «Индивидуальный карабин» длился три года и проходил в несколько этапов. Каковы же результаты? После первого этапа наметились шесть претендентов на победу: FN SCAR, H&K HK416, Beretta ARX-160, Adcor Defence BEAR Elite, Colt Enhanced M4 и Remington ACR. Последняя винтовка, как мы помним, выпускается на гражданском рынке под именем Bushmaster ACR, и именно о ней пойдет речь в нашем обзоре. Что же касается итогов конкурса, то после трех лет испытаний и примерно $30 млн. затрат его в итоге… отменили! В Пентагоне в конце концов подсчитали, что стоимость полного перевооружения армии новыми карабинами будет насколько высокой, что не может быть оправданной даже их преимуществами перед М4. И поэтому формального победителя объявлять не стали.
Вот так винтовка Bushmaster ACR, изначально разрабатываемая как оружие американского пехотинца, попала на гражданский рынок. А совсем недавно ее, наконец, смогли взять в руки и украинские стрелки. Давайте же рассмотрим это оружие со всем вниманием.
Детальный осмотр

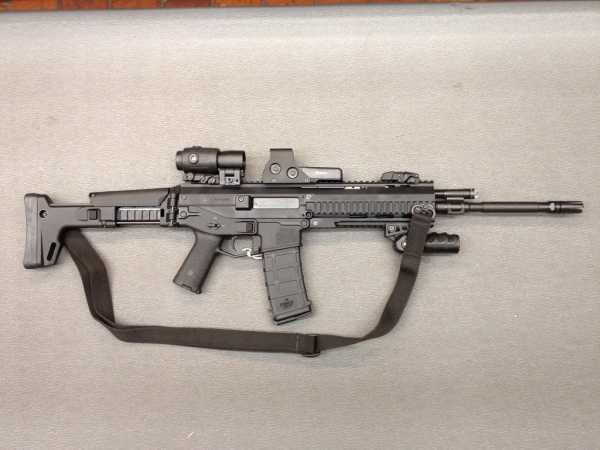

Благодаря своему легендарному ореолу, «живьем» Bushmaster ACR не оставляет равнодушным никого. Любой стрелок, хотя бы ненадолго взявший в руки эту винтовку, пробует приложиться, взвести, похолостить. А через несколько минут все начинают делиться впечатлениями — кто-то бурно, кто-то более сдержанно. Одно можно сказать точно: вернувших ACR молча или со словами «неинтересно» пока не было.
В черном цвете Bushmaster ACR выглядит довольно агрессивно, как и полагается наследнице звания Black Evil Rifle в новом веке. В песочном — скорее, нарядно. Стрелки, знакомые с эргономикой карабинов M4/AR-15, сразу отмечают двусторонние предохранители и кнопки выброса магазинов, расположение которых привычно и знакомо. А вот клавиша затворной задержки переместилась вниз, к спусковой скобе. Она также двухсторонняя и позволяет управлять затвором пальцем стреляющей руки — не только снимать с задержки, но и ставить на нее принудительно при необходимости. У оригинальных AR-15 для этого приходилось применять дополнительные приспособления — вроде Magpul B.A.D. Lever.

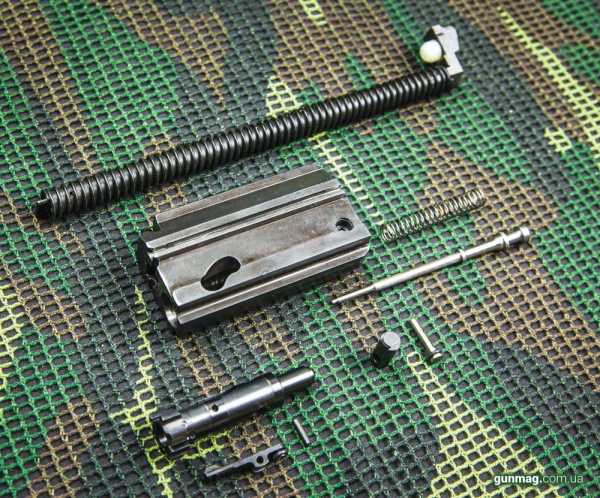

Без всяких инструментов затвор ACR легко разбирается на отдельные элементы для чистки и обслуживания

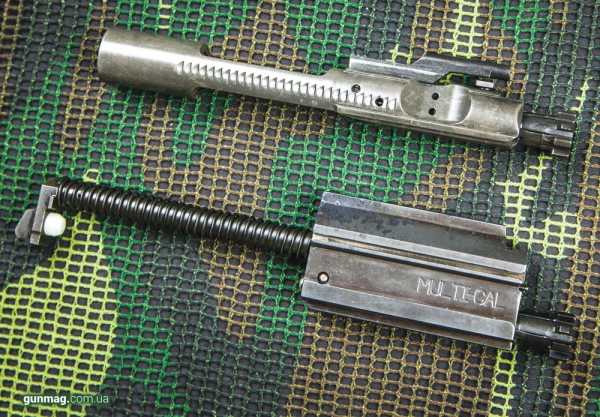

Затворная рама ACR заметно отличается от аналогичной детали в AR-15 (вверху) и больше напоминает FN SCAR
Но самое главное усовершенствование в эргономике оружия — это рукоятка взведения. В отличие от не всем удобного заднего расположения у М16/М4/AR-15, здесь она вынесена вперед, на цевье. При этом сама рукоятка может легко переставляться на другую сторону (изначально она установлена слева). И, что особенно важно, при стрельбе рукоятка неподвижна — в отличие от, например, FN SCAR. Немало стрелков из SCAR очень хорошо запомнили, что в этом месте руку на цевье лучше не держать. В случае же с Bushmaster ACR подобных проблем не возникает.
Верхний ресивер винтовки, он же «аппер», выполнен у ACR единым целым с верхней частью цевья. Это позволило разместить сверху монолитную планку Пикатинни — на всю совокупную длину цевья и ресивера. Что же касается нижнего цевья, то для ACR существует несколько его разновидностей — пластиковое MOE либо металлическое с планками Пикатинни в версии Enhanced. Первое чуть легче, второе — более универсально. Фиксируется нижнее цевье единственным штифтом, после извлечения которого открывается доступ к стволу и узлу его фиксации в ресивере. Ствол винтовки вместе с газовой системой вывешен и не касается цевья.
Управление винтовкой — полностью двухстороннее. Кнопка выброса магазина (а) и рычаг предохранителя (б) находятся там же, что и у AR-15. А затворная задержка переместилась в основание спусковой скобы (в)
Чтобы снять ствол, нужно открыть скобу ствольной гайки, выжать фиксирующую кнопку в ресивере и повернуть гайку против часовой стрелки. После этого сборка ствола с газовым поршнем достаточно легко извлекается из ствольной коробки (хотя в первый раз может потребоваться помощь киянки). Не забудьте только отвести затвор — с закрытым затвором, ясное дело, ствол сниматься «не захочет». А вообще, для подобных манипуляций лучше все же сначала винтовку разобрать.
Кто-то спросит: а для чего вообще нужно снимать ствол? Дело в том, что изначально винтовка Bushmaster ACR задумывалась как мультикалиберная система, в которой с помощью простой замены ствола и личинки затвора обеспечивалась бы возможность быстро перейти из калибра 5,56х45 в 6,8 Remington SPC, а то и вообще в 7,62х39. Однако реалии таковы, что в настоящее время гражданским стрелкам предлагается единственный вариант ствола для ACR — полутяжелого профиля, с проточкой, калибра 5,56х45 (.223 Remington) и длиной 16,5″. В результате те, кто хотел бы иметь на базе ACR оружие покороче, обращаются к услугам оружейников — для обрезки стандартного ствола до требуемой длины (короче 10,5″ все равно не получится — помешает газблок). Ну а в наших условиях съемный ствол позволяет разве что значительно облегчить его чистку. Да и в случае «расстрела» ствола, то есть существенного ухудшения его точностных характеристик вследствие износа, перестволить ACR будет делом несложным — нужно просто переставить на новый ствол систему газового поршня. Подробнее о ней — ниже.
Несъемная пистолетная рукоятка снабжена отсеком с герметичным контейнером для запасных батареек
Итак, ствол Bushmaster ACR имеет патронник 5,56 NATO и твист (шаг нарезов) 1:9″, который отлично подходит для стрельбы наиболее распространенными пулями массой от 55 до 69 гран. От некоторых владельцев винтовок AR-15 можно услышать сетования: мол, вот в военных стволах твист 1:7″, не то что у нас — наверняка он лучше! На самом же деле применение нарезов большой крутизны для военных — очевидная необходимость, поскольку именно такой шаг нарезов требуется для стабилизации длинных пуль армейских боеприпасов, имеющих бронебойный стальной сердечник, а также трассирующих. Гражданскому стрелку такие патроны недоступны (да и не нужны), а пули с цельносвинцовым сердечником при той же массе всегда будут существенно короче, поэтому крутого твиста для стабилизации не потребуют. Востребован же твист 1:7» может быть только в случае длинных пуль матчевого типа массой от 75 гран и выше — но такие пули из-за увеличенного давления при выстреле нужно разгонять очень плавно, для чего необходим ствол большой длины. Для стволов же длиной в районе 16» применение длинных матчевых пуль полностью теряет смысл — недостаток начальной скорости совершенно нивелирует все их баллистические преимущества. Вдобавок с ростом крутизны нарезов растет и давление, развиваемое при выстреле — что приводит к ускоренной термоэрозии ствола и повышенным нагрузкам на механизмы оружия. Неслучайно ведь спортсмены-дальнобойщики, использующие длинноствольные модификации винтовки AR-15 в соревнованиях National Match, High Power и F-Class для запускания вдаль 80-грановых «гвоздей», ограничиваются шагом нарезов всего лишь 1:8». По этой же причине, кстати, в варминт-винтовках .223-го калибра с продольно-скользящим затвором используется сочетание пологих твистов (1:12-1:14) и длинных стволов — чтобы добиться настильной траектории для высокоскоростной легкой пули, при которой небольшие ошибки определения дистанции до цели не будут критичны. Ну и, наконец, более «крутой» твист негативно влияет на кучность — это доказанный баллистикой факт. Подытожим: по глубокому убеждению автора, именно твист 1:9″ для полуавтоматических карабинов типа AR-15 либо Bushmaster ACR — это и есть та самая золотая середина.
Приклад варианта ACR Enhanced — телескопический, с подъемной щекой. В оригинале он еще и складной, однако у нас его пришлось заблокировать согласно требований законодательства
Изготовлен ствол Bushmaster ACR методом холодной ковки, в качестве защитной обработки применяется процесс карбонитрирования стали. Получаемое в результате покрытие, именуемое Melonite, устраняет необходимость в хромировании ствола (которое обычно ухудшает точность), повышает коррозионную стойкость и существенно продлевает ресурс ствола. В последнее время все больше оружейных компаний переходят на карбонитрирование ствола, считая его наиболее прогрессивной и эффективной технологией.
Пластиковый нижний ресивер ACR ударопрочен, не боится жары и мороза и не подвержен коррозии
Рукоятка взведения ACR вынесена вперед, на цевье. Она легко переставляется на другую сторону, но главное — неподвижна при выстреле, что позволяет с комфортом управлять винтовкой из различных положений
Дульный срез ствола Bushmaster ACR венчает пламегаситель AAC с резьбой под быстросъемный глушитель. К сожалению, совместимых с этим пламегасителем моделей глушителей на гражданский рынок Украины не поступает, и потому при необходимости установить на винтовку сторонний — к примеру, высокоэффективный финский глушитель Ase Utra SL7 — пламегаситель ААС придется снимать. Да и в качестве ДТК этот пламегаситель не работает, так что демонтировать его для замены чем-то более эффективным стрелкам-спортсменам захочется точно. С реализацией этого желания, однако, могут возникнуть определенные проблемы: пламегаситель посажен на прочный фиксатор резьбы, и без инструмента и нагрева снять его, не повредив, будет сложно. Между тем, дульная резьба на стволе ACR такая же, как и у большинства AR-15 — стандартная ½-28 TPI.
Окно выброса гильз ACR не стали оснащать шторкой по типу М16. Также на верхнем ресивере нет пресловутого досылателя затвора. При необходимости дозакрыть затвор у Bushmaster ACR можно с помощью рукоятки взведения, а вот у винтовок M16/M4/AR-15 такой вариант невозможен конструктивно.
Пойдем дальше. Нижний ресивер и приклад винтовки изготовлены из полимера — фирменного поликарбонатного пластика Magpul. Собственно, все пластиковые детали для ACR по контракту выпускает именно Magpul. Пластик этот легкий и ударопрочный, не боится жары и мороза, не подвержен коррозии и окислению и без проблем переносит воздействие влаги — другими словами, он практически вечен. В тех узлах, где возможны повышенные нагрузки и износ (крепление УСМ, задний штифт верхнего ресивера), пластик усилен стальными вставками. Интересно, что в отличие от AR-15 у Bushmaster ACR пистолетная рукоятка выполнена интегрированной в нижний ресивер — и поэтому она не сменная, что несколько странно для винтовки, позиционируемой как адаптивная. Впрочем, по ощущениям рукоятка, несущая на себе клеймо Magpul и напоминающая их модель MIAD, довольно удобна, а ее внутренняя полость закрыта крышкой и может хранить в себе запасную батарею, чистящую протяжку Bore Snake и тому подобные небольшие аксессуары.
УСМ винтовки вообще заключен в собственный металлический корпус. Спуск Bushmaster ACR настроен «по-военному» и довольно тяжел. Для охоты такой, возможно, в самый раз — случайный выстрел в ажиотаже охоты практически исключен, но вот для спортивного применения оставляет желать лучшего. Сам блок УСМ отличается от стандартного для AR-15, поэтому заменить сходу не получится. Но и для ACR уже выпускают улучшенные УСМ — в частности, легендарная фирма Geissele производит двухступенчатый Super ACR Trigger, оптимальный для точной стрельбы.

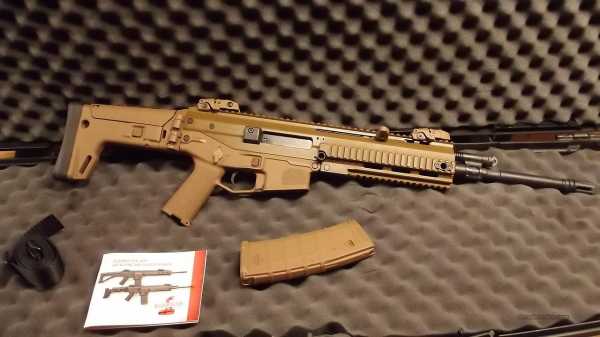

В черном цвете Bushmaster ACR выглядит достаточно агрессивно. В песочном — скорее, нарядно
Переключатель режима огня (в гражданской версии — предохранитель) также выполнен из пластика. Как и AR-15 (а также многие другие образцы американского стрелкового оружия — например, легендарные пистолеты М1911 или не менее легендарные винтовки Remington 700), винтовка Bushmaster ACR не становится на предохранитель, если она не взведена, что у не знакомых с американским оружием может вызвать удивление. Однако тем, кто работал с M4/M16, такое поведение этого узла как раз более привычно — потому, видимо, его и решили не менять.
Перейдем к прикладу. В версии ACR Enhanced установлен телескопический приклад с подъемной щекой. В оригинале он еще и складной, однако особенности нашего законодательства вынудили заблокировать механизм его складывания, предоставив, таким образом, простор для творчества народным умельцам. Затыльник приклада — резиновый, мягкий. Регулировка длины 7-ступенчатая, подъем щеки небольшой — всего 8 мм; впрочем, для большинства популярных коллиматорных прицелов и этого должно быть достаточно. Сам модуль приклада съемный: чтобы его снять, нужно открыть верхний ресивер и вытащить еще один штифт, фиксирующий в нижнем ресивере непосредственно блок приклада. К сожалению, это соединение не усилено стальной вставкой, и у приклада заметен люфт по отношению к ресиверу — пусть небольшой, но он есть. Вообще, подобные люфты — приклада относительно нижнего ресивера, нижнего ресивера относительно верхнего — раздражают стрелков еще с момента появления AR-15. Но почему-то ни в новых вариантах M4 — ни в FN SCAR, ни в Bushmaster ACR — оружейники не уделяют этому вопросу должного внимания, оставляя их устранение на усмотрение самого стрелка. Видимо, это считается несущественным. Тем не менее, сам приклад ощущается очень прочным и сделанным на совесть — по крайней мере, владельцы FN SCAR обычно завидуют, так как у них, при внешней схожести, приклад гораздо более хлипкий.
Как и полагается модульной винтовке, для Bushmaster ACR выпускается несколько вариантов приклада. Помимо уже рассмотренного телескопического складного, существует фиксированный вариант, а также специальная версия Magpul PRS — приклада для точной стрельбы с использованием оптического прицела, у которого есть удобные регулировки высоты щеки и общей длины. Важнее то, что PRS будет массивнее двух других вариантов — а значит, обеспечит лучший баланс для винтовки типа DMR (Designated Marksman Rifle) c ее длинным и тяжелым стволом. Ну, а для тех, кто жить не может без любимого приклада от AR-15, американскими умельцами уже налажен выпуск адаптеров для установки на Bushmaster ACR трубы буфера отдачи от M4 — и, соответственно, любой модели приклада на нее.
На прикладе, ресивере и цевье винтовки размещены гнезда для быстросъемных антабок — можно сказать, по всей ее длине. А те, кто не доверяет этой системе, могут воспользоваться петлями для стандартного ремня. Хотя было бы несколько странно пользоваться винтовкой авторства Magpul без замечательного ремня Magpul MS3 либо MS4 — они для нее, по сути, «родные».
Винтовка оснащается длинной цельной планкой Пикатинни и резервными складными механическими мушкой и целиком Magpul MBUS
Система автоматики Bushmaster ACR
С легкой руки Юджина Стоунера винтовки типа AR-15, в том числе карабины М4, остаются уникальными — в том смысле, что это одна из немногих разновидностей современного стрелкового оружия, где при работе автоматики пороховые газы подаются непосредственно в ствольную коробку. Такое решение, безусловно, упрощает конструкцию, попутно обеспечивая дополнительные бонусы вроде высокой потенциальной кучности стрельбы и малом уводе прицельной линии, однако вызывает и немалое количество проблем, связанных с повышенной загрязняемостью и необходимостью частого смазывания, что в целом потенциально снижает надежность. Поэтому все винтовки, претендующие на замену карабина М4 в уже упоминавшемся конкурсе «Индивидуальный карабин», оснащаются поршневыми системами газоотвода. Не исключение здесь и Bushmaster ACR.

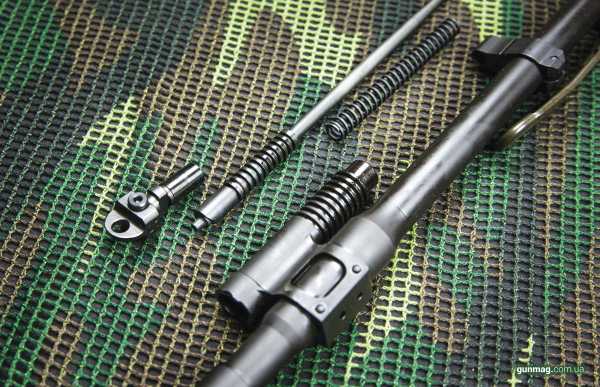

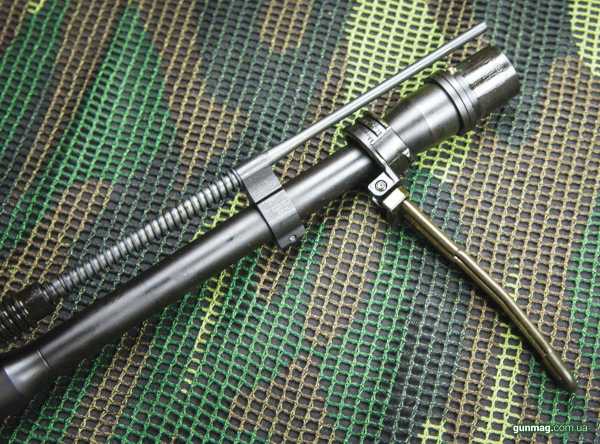

Газовый поршень ACR установлен на стволе и удерживается газовым блоком и дополнительной муфтой. У этого поршня — короткий, в пределах 10-20 мм, рабочий ход. При выстреле довольно массивный поршень мощным толчком передает энергию давления пороховых газов затворной раме, которая, двигаясь назад по направляющим в верхнем ресивере, отпирает затвор и сжимает возвратную пружину. Затвор же производит выброс гильзы и захват нового патрона — здесь ничего нового, личинка и вообще кинематика затвора подобны аналогичным элементам винтовок AR-15.
Интересно, что газовый поршень оснащен собственной возвратной пружиной, причем довольно необычной — из проволоки квадратного сечения. Видимо, это сделано для получения большей ее мощности.

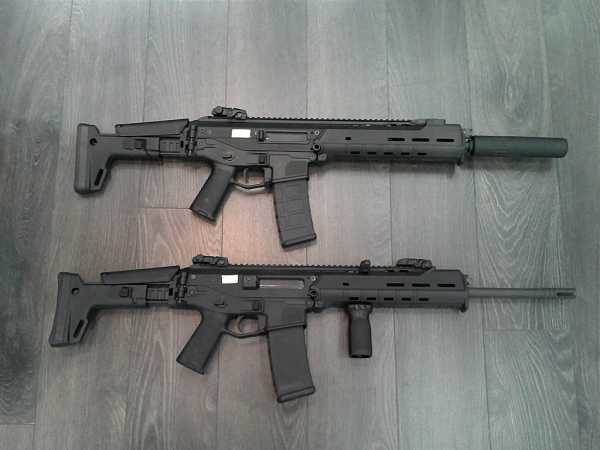

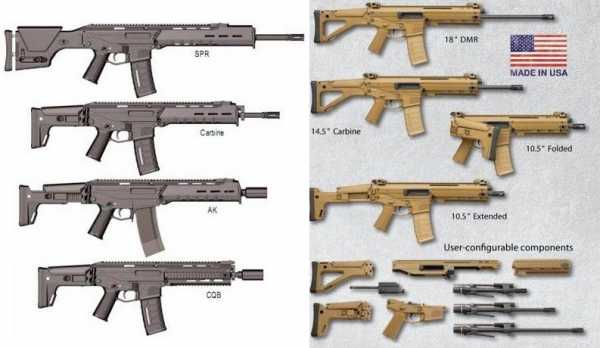

Заводские варианты компоновки винтовок ACR: две разновидности прикладов, несколько вариантов стволов различной длины
Надпись Multi-cal на затворной раме намекает, что винтовка способна работать также в калибрах 6,8 Remington SPC и 7,62х39, однако комплекты для перехода на них — пока лишь в перспективе
Регулятор газового блока имеет два положения: S и U, то есть suppressed и unsuppressed — соответственно, для стрельбы с глушителем и без него. Это очень полезная регулировка, поскольку при стрельбе с глушителем давление газов в системе оказывается значительно выше обычного, что приводит к повышенной нагрузке на механизм. С помощью регулируемого газблока у Bushmaster ACR такая проблема полностью исключается. Ключ регулятора легко переводится пальцами, в крайнем случае — с помощью носика пули. Еще одно положение регулятора позволяет быстро разобрать газовый блок для чистки.
Возвращаясь к конструкции затвора и затворной рамы, прежде всего, следует отметить простоту разборки этих узлов — никакие инструменты для этого не нужны. Вообще, чтобы разобрать Bushmaster ACR для чистки и ухода, стрелку будет достаточно носика пули в патроне — и это хорошая традиция, которую американские оружейники чтут еще с AR-15. Здесь этот подход доведен практически до совершенства.
Затворная рама существенно отличается от систем AR-15, больше напоминая аналогичную деталь винтовки FN SCAR. Она выфрезерована из цельного бруска стали и очень увесиста. В верхней полости затворной рамы размещена возвратная пружина и ее направляющая, в нижней — личинка затвора и ударник.
Интересно, что в конструкции затворной рамы и личинки затвора используются не только металлические детали. На головке штифта, фиксирующего ударник в его шахте, предусмотрено уплотнительное резиновое кольцо; а необходимая упругость экстрактора достигается совмещением стальной пружины и резиновой вставки. Конструкторы утверждают, что в обоих случаях система вполне работоспособна и без резиновых элементов, и даже в случае их утери либо выхода из строя винтовка будет работать. Однако они полезны для продления срока службы других деталей — и потому при повреждении или утере их все же стоит заменять новыми.
На этом краткое описание конструкции и особенностей винтовки, полагаю, можно и завершить. О многом здесь еще можно было бы рассказать, однако настоящего стрелка всегда больше интересует главное: каково оружие в деле? И ответить на это можно только тестовым отстрелом.
Чем «кормить» Bushmaster?
Мишень отстрела из Bushmaster ACR патронов разных типов на кучность. Сверху вниз: 2х5 Geco FMJ 55 гран, 2х5 Mesko FMJ 55 гран (средняя кучность 1,5-2 МОА). Внизу — группы от целевых патронов с пулями Berger VLD 70 гран и Sierra Match King 69 гран (средняя кучность порядка 1 МОА)
Основной вопрос для любой полуавтоматической винтовки — насколько она «всеядна», то есть как справляется со всеми разновидностями боеприпасов соответствующего калибра, продающихся на гражданском рынке. Поэтому первым делом мы испытали именно этот аспект — для чего, зарядив по одному магазину патронами калибра .223 Rem производства соответственно TulAmmo, Mesko, Sellier&Bellot, Geco и Black Hills, направились в тир.
С удовлетворением отметим, что все предложенное нами «меню» Bushmaster ACR проглотила, не поперхнувшись — и даже всем своим видом словно просила добавки. Рассматривая гильзы, мы отметили, что на донцах отчетливо заметны следы от эжектора. Это, однако, не означает превышения давления — поскольку прочих его признаков вроде расплющенных капсюлей не отмечалось. Вдобавок отметки присутствовали на гильзах всех отстрелянных патронов вне зависимости от производителя — видимо, это всего лишь особенность работы автоматики Bushmaster ACR, и не более.
Подача патрона из магазина происходит корректно: если извлечь патрон из патронника, то никаких повреждений на его пуле либо гильзе не наблюдается. Вместе с тем, при разборке винтовки для чистки после тестовых стрельб мы отметили на затворной группе некоторое количество латунной пыли — мелких частичек, «наструганных» с гильз. По всей видимости, новая винтовка, как и любой механизм, просто должна пройти небольшую обкатку. Кстати, о чистке: компания Bushmaster не стала повторять ошибки Colt и уверять, что винтовка совсем уж не требует чистки, однако же загрязнение действительно оказалось небольшим. А главное — в инструкции прямо написано, что винтовка ACR разработана для работы «всухую», и особо оговорено, что смазка ей показана в количествах, значительно меньших, чем AR-15. И если многие владельцы M4/AR-15 таскают с собой масленку прямо в полости пистолетной рукоятки, то в ACR масла лучше недолить, чем перелить — чем суше будет затворная группа, тем меньше пыли и песка на нее налипнет в процессе стрельбы.
После установки на Bushmaster ACR 10-кратного оптического прицела Nikon, сошек Harris и саунд-модератора Ase Utra SL7 она превращается в своего рода DMR-вариант
Теперь о личных впечатлениях. Работать с Bushmaster ACR действительно очень приятно: органы управления размещены продуманно и удобно, рукоятка затвора находится именно там, где ей самое место. При опустошении магазина типа Magpul PMAG Gen III винтовка становилась на затворную задержку. Замену магазина и снятие с нее теперь можно выполнить одним движением вместо двух, как на AR-15 — а ведь это экономия драгоценных долей секунды, на протяжении которых стрелок абсолютно безоружен. Некоторые вопросы возникли лишь к двухстороннему предохранителю — он переключается слишком легко, и несколько раз при манипуляциях с винтовкой в перчатках он непроизвольно включался в процессе стрельбы. Стоит следить за этим.
Обилие мест для антабок позволило комфортно закрепить ремень Magpul MS3, а на нижнюю планку цевья можно установить дополнительную рукоятку управления — прямую, вроде Magpul RVG, либо наклонную Magpul AFG. Это улучшит баланс винтовки, центр масс которой несколько смещен вперед, и сделает управление ею более комфортным. Можно, конечно, воспользоваться и аксессуарами от других производителей, но мне хотелось отдать дань уважения изначальным авторам этой винтовки. Да и зачем что-то еще выдумывать, ведь аксессуары Magpul — высококлассные, отлично себя зарекомендовали и пользуются заслуженной популярностью у огромного количества стрелков во всем мире.

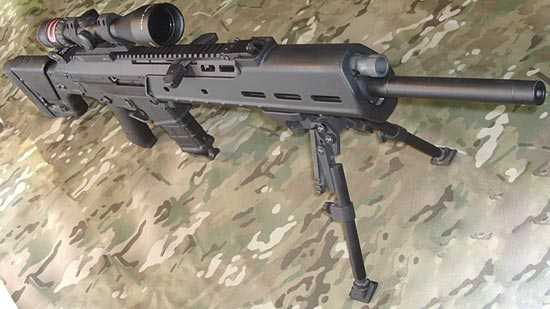

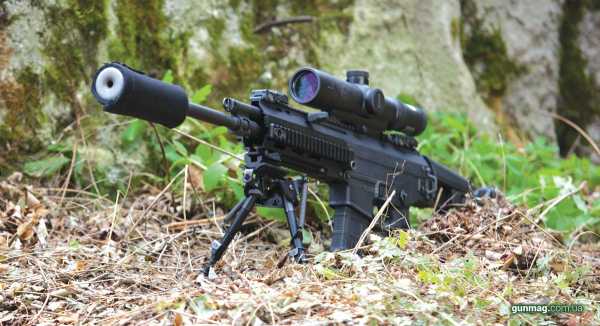

Для проверки кучности мы оснастили винтовку сошками и оптическим прицелом Nikon LRT 2.5-10×40. Прицел со встроенным лазерным дальномером и баллистической сеткой под .223-й калибр замечательно подходит Bushmaster ACR, превращая ее из штурмовой винтовки в снайперскую винтовку поддержки. Здесь проявились основные плюсы ACR по сравнению с AR-15 — прицел не мешает пользоваться рукояткой взведения, и разместить его можно на том участке верхней планке, где наиболее удобно.
Чтобы выяснить потенциал Bushmaster ACR при стрельбе на средних дистанциях, мы отправились на полигон. Группа из 5 выстрелов на дальности 300 м откровенно порадовала: 9 см по пяти выстрелам (из них 4,5 см — по четырем). Это, по сути, и есть «минутная» кучность: 1 МОА на дистанции 300 м соответствует линейным 87,3 мм. Такая кучность считается вполне приличным результатом даже для болтовых винтовок — а ведь мы говорим о полуавтоматическом оружии без претензий на «высокоточность».
После снятия штатного пламегасителя, что потребовало определенных усилий, на винтовку удалось установить более эффективный ДТК, а затем — и глушитель Ase Utra SL7. Дульный тормоз позволил полностью убрать подскок винтовки при выстреле — линейная отдача у Bushmaster ACR даже без ДТК незначительна. Благодаря же глушителю получается тренироваться в тире без наушников — причем они становятся не нужны не только стрелку, но и окружающим, что последние очень ценят. При этом переключение регулятора газблока в положение S сделало тише лязг механизма винтовки, поскольку в этом режиме на автоматику воздействует меньшее количество пороховых газов. Единственная заминка возникла при использовании патронов TulAmmo — видимо, из-за недостаточной навески пороха их энергии не всегда хватало для надежной перезарядки при регуляторе в положении S, вследствие чего гильзы-то затвор исправно выбрасывал, а вот новый патрон не подавался, поскольку затворная группа после выстрела не доходила до заднего положения. Устраняется эта проблема просто: нужно лишь перевести регулятор газблока обратно в положение U, пусть даже стрельба по-прежнему ведется с глушителем. А можно поступить и еще проще — совсем забыть об использовании низкокачественных сверхбюджетных боеприпасов в современном высокотехнологичном оружии.
Это компактное, эргономичное, технологичное оружие, созданное чтобы стрелять в любых условиях

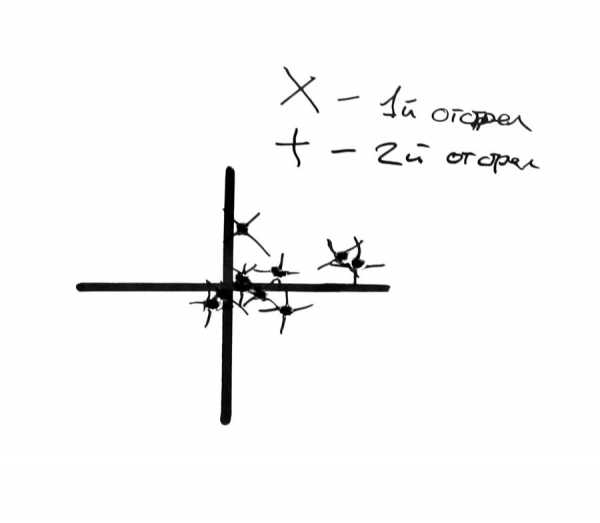

Отдельный вопрос, который нас интересовал: что произойдет с точкой попадания, если сначала снять, а потом снова установить ствол на винтовку? Опыт подсказывает, что без небольшого смещения не обойдется, так как прицел при этом остается на ресивере. Однако насколько заметным будет это смещение? Мы отстреляли тестовую группу из пяти выстрелов, после чего сняли ствол, дали ему остыть и поставили обратно. Средняя точка попадания следующих 5 выстрелов сдвинулась не более чем на 0,5 МОА (примерно 15 мм на 100 м), а такой величиной в большинстве случаев вполне можно пренебречь.
И, наконец, результаты со 100-метрового рубежа. Путем подбора наиболее подходящих патронов от винтовки Bushmaster ACR можно добиться групп в 1-1,5 МОА по 5 выстрелам. Вряд ли разумно требовать большего от тактической винтовки.
Винтовка XXI века
Мишень Bushmaster ACR с 300-метрового рубежа (це- левой патрон с пулей Sierra Match King 69 гран). Кучность: 1 МОА по 5 выстрелам (0,5 МОА — по четырем)
Представляя Bushmaster ACR украинским стрелкам, ее назвали винтовкой XXI века. Насколько оправдано столь претенциозное именование? Ну, во-первых, ACR действительно разработана в 2006-2008 гг., поэтому уже с фактической точки зрения это разработка нового тысячелетия — в отличие от М4 либо АК. Однако же и символическому смыслу винтовки новой эпохи Bushmaster ACR также вполне соответствует. Это компактное, высокотехнологичное, эргономичное, модульное оружие, созданное таким образом, чтобы стрелять в любых условиях — в пыли, в грязи, под дождем, в летний зной и в зимнюю стужу — и при минимальном уходе. И при этом, что немаловажно, не только стрелять, но и стабильно попадать в цель — во всяком случае, техническая кучность оружия это вполне позволяет. Дело — за стрелком!
СТАТЬЯ ОПУБЛИКОВАНА В № 5 ЗА 2014 ГОД
Тарас Олейник
gunmag.com.ua

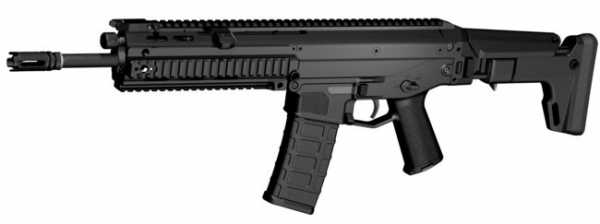

Штурмовая винтовка (автомат) модели Magpul Masada ACWS / Bushmaster ACR (США)
| Magpul Masada Carbine |
Magpul Masada CQB

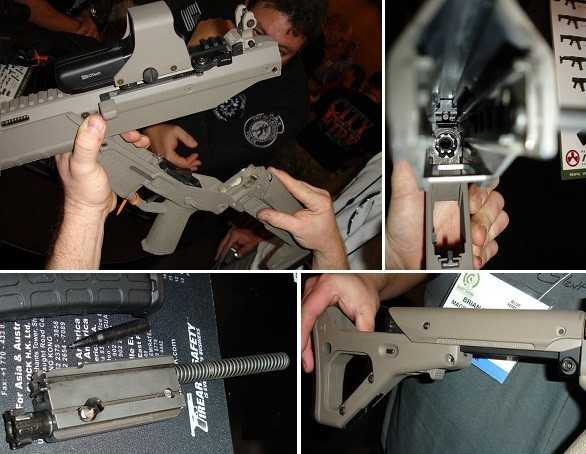

В 2007 году компания Magpul Industries Corp (известный в США производитель оружейной фурнитуры) представила свою новую разработку — штурмовую винтовку калибра 5.56х45 мм, под наименованием «Masada».
Разработанный в рекордно короткие сроки (4 месяца) проект «Masada» изначально подразумевался как модернизация внешнего вида винтовок семейства AR15 / M16. Однако в процессе работы разработчики пошли дальше, чем предполагалось. Вместо обычного обновления известного, но уже прилично устаревшего оружия было создано совершенно новое оружие. Инженеры Magpul Industries постарались взять лучшее от наиболее удачных и известных автоматов (FN SCAR, HK XM8, Colt M4) и объединить все это в одном корпусе, разработанном с учетом новейших технологий.
| Magpul Masada SPR |
Magpul Masada ACWS
Автомат Magpul Masada является одним из вариантов системы Magpul Masada ACWS (Adaptive Combat Weapon System — Адаптивная Система Боевого Оружия), позволяющей за минимальное время и без использования инструментов сменить калибр и класс оружия. Так компактный карабин может по желанию стрелка стать «полноразмерным» автоматом или же тактической снайперской винтовкой.

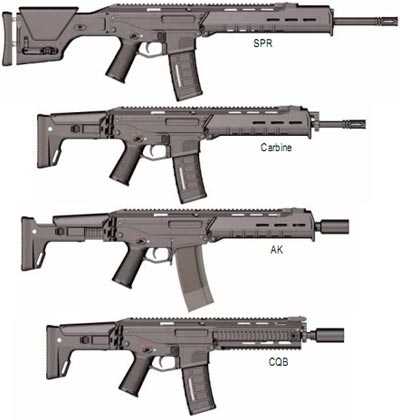

Система Magpul Masada ACWS состоит из следующих основных вариантов оружия:
— Carbine – карабин, со стволом длиной 14,5 дюймов (368 мм). Приклад — комбинируемый, складной и регулируемый по длине. Приклад снабжен двух позиционной регулируемой щекой.
— CQB – карабин для ближнего боя, со стволом длиной 10,5 дюймов (267 мм). Снабжен укороченным вариантом цевья, с дополнительными направляющими.
— SPR – снайперский вариант, со стволом длиной 18 дюймов (457 мм). Снабжен прикладом PRS (производство Magpul). Снайперский приклад — регулируемый по длине и высоте.
— AK – винтовка Masada, но под калибр 7.62х39 мм (патрон, используемый в автомате Калашникова АК-47). Кроме ствола и затворной группы в АК меняется и нижний ресивер.
| Magpul Massoud |
Благодаря модульной конструкции Magpul Masada ACWS все модели легко переделываются.
В 2008 году была представлена модификация Magpul Masada — винтовка Magpul Massoud калибра .308 Winchester (7.62×51мм).
Технически штурмовая винтовка Magpul Masada является автоматическим оружием калибра 5.56х45 мм с газовым двигателем автоматики (короткий ход газового поршня).
Magpul Masada ACWS
сменные модули
Винтовка состоит из 6 основных модулей: ствольная коробка (из 2 частей, верхний и нижний ресивер), затворная рама с затвором, ствол с газоотводным механизмом, приклада и ствольная накладка.
Верхняя часть ствольной коробки (т.н. верхний ресивер) — штампованная из алюминия. Внутри нее установлены направляющие для затворной рамы, выполненные из стали в виде одной детали. На верхней части ресивера, по всей его длине установлена направляющая Picatinny, позволяющая установку различных прицельных приспособлений. Нижний ресивер (нижняя часть ствольной коробки) выполнен из высокопрочного полимера единым с пистолетной рукоятью и приемником магазина.
Magpul Masada ACWS
неполная разборка
Ударно-спусковой механизм, практически идентичный УСМ винтовок AR15 / М16. Объединен с предохранителем и представляет собой отдельный модуль в алюминиевом корпусе. УСМ выпускается в двух взаимозаменяемых вариантах. «Боевой» вариант обеспечивает одиночный и автоматический режимы стрельбы и предназначен для армейских подразделений, а «гражданский» вариант УСМ — только полуавтоматический.
Рычаг переводчика режима огня – предохранителя двух- или трехпозиционный. В зависимости от типа УСМ, расположен над спусковой скобой (так же как и у М16) по обе стороны ствольной коробки.
Так же продублированы с левой стороны оружия и остальные элементы управления, защелка магазина и кнопка затворной задержки. Приемник магазина предназначен для стандартизированных в рамках НАТО магазинов от М16.
| Carbine | |
| Калибр, мм | 5.56х45 NATO (.223 Rem) |
| Длина, мм — приклад разложен и выдвинут — приклад разложен и задвинут — приклад сложен | 909 846 678 |
| Длина ствола, мм | 368 |
| Вес, кг | 3.18 |
| Магазин, кол. патронов | 30 |
| Эффективная дальность стрельбы, м | 500 |
Затвор, затворная рама и возвратная пружина также представляют собой отдельный модуль, но легко разбираются для чистки и обслуживания. Затвор схож по конструкции с затвором винтовок М16 и AR 180. Запирание производится поворотом затвора на 8 боевых упоров. Рукоятка заряжания крепится к верхнему ресиверу, с левой стороны ствольной коробки, но при необходимости может быть легко переставлена на правую.
Ствол Magpul Masada выполнен быстросменным модулем совместно с газоотводной системой. Смена ствола производится без дополнительных инструментов. Возможна установка стволов от М16.
Газоотводная система заимствована у винтовки AR180, разработанной Юджином Стоунером и снабжена трех позиционным газовым регулятором. Как и затворная группа, все части газоотводной системы легко разбираются для чистки.
Под стволом для защиты рук стрелка устанавливается специальная накладка, выполненная из того же полимера, что и нижний ресивер. Накладка выпускается двух размеров, предусмотрена возможность установки дополнительных направляющих Picatinny, как снизу, так и по обе стороны накладки.
Для питания винтовки патронами используются магазины PMAG (разработка Magpul Industries) емкостью на 30 патронов. Данный магазин выполнен из высокопрочного пластика и снабжен специальным окошком, для контроля за наличием боеприпасов.
На винтовку предусмотрена установка различных прикладов в зависимости от варианта винтовки.
| Bushmaster Standart |
В январе 2008 года компания Bushmaster Firearms International, LLC объявила о приобретении прав на производство Magpul Masada ACWS.

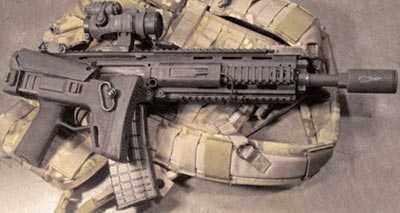

Bushmaster ACR
Винтовку Magpul Masada модернизировали и запустили «в серию» под обозначением Bushmaster ACR (Adaptive Combat Rifle).
Основным заметным, после модернизации, изменением стал перенос рукоятки заряжания. Рукоятка теперь расположена над стволом. В остальном новое оружие сохранило все основные черты оригинала.
На выбор предлагается Bushmaster ACR со стволами различной длины и тремя вариантами прикладов.
В качестве базовых вариантов Bushmaster ACR были разработаны модели:
— Standart – стандартная пехотная винтовка, со стволом длиной 16 дюймов (406 мм).
— Carbine – карабин, со стволом длиной 14,5 дюймов (368 мм).
— CQB (Close Quarters Battle) – карабин для ближнего боя, со стволом диной 12,5 дюймов (318 мм).
— SPR (Special Purpose Rifle) – тактическая снайперская винтовка, со стволом диной 18 дюймов (457 мм).
Все модели Bushmaster ACR представлены в калибре 5.56х45 mm NATO, но возможно дополнение семейства модулями под калибры 7.62х39 мм, 7.62×51мм и 6.8×43 мм (6.8 mm Remington SPC).
Выпуск Magpul Masada ACWS / Bushmaster ACR был налажен компанией Bushmaster Firearms International, LLC.
 |
| Bushmaster SPR |
weaponland.ru
Главная
» Оружие снайпера
Мой мир Вконтакте Одноклассники Google+
| |
warfacehelp.ru
Адаптивная боевая винтовка Bushmaster ACR (США)
Страница 1 из 3
Полуавтоматическая винтовка о которой пойдет речь в данном обзоре, появилась на свет как результат настойчивых попыток компании Magpul улучшить основное оружие американского пехотинца — карабин M4. Удались эти попытки или нет, мы пытались разобраться самостоятельно. Любое оружие рано или поздно устаревает. Старение это, однако, относительно; кое-где до сих пор воюют винтовками и пулеметами более чем 100-летней давности, а в иных странах даже неплохо зарекомендовавшие себя оружейные конструкции и схемы постоянно подвергают усовершенствованиям и пересмотрам — в поисках идеального стрелкового оружия для своих солдат.
У винтовки Bushmaster ACR сложная история, и путь ее на гражданский рынок охотничьего нарезного оружия был извилист и тернист. Изначально ACR увидела свет как Magpul Masada — модульное оружие с возможностью быстрой смены стволов и калибров. Однако фирма Magpul не обладала необходимыми мощностями для полного цикла производства оружия и потому продала права на выпуск и дальнейшее усовершенствование винтовки компании Bushmaster. Так Magpul Masada стала Bushmaster ACR. Но на этом ее приключения не закончились. Фирму Bushmaster выкупила инвестиционная компания Freedom Group, в портфеле которой к тому времени уже находились Remington Arms и DPMS. Поэтому военные знают эту винтовку под названием Remington ACR, а гражданские стрелки — как Bushmaster ACR.
О военном предназначении винтовки говорит даже ее название — Adaptive Combat Rifle, то есть «адаптивная боевая винтовка». И создавалась она тоже как военное оружие, на чем стоит остановиться подробнее. Русскоязычный миф о том, что американские солдаты недовольны своим штатным стрелковым оружием и пытаются при первой же возможности сменить его на трофейный «калаш», не имеет под собой основания. Со времен войны во Вьетнаме американские оружейники не сидели сложа руки, и схема Юджина Стоунера, воплощенная в семействе винтовок М16 и карабинов М4, в настоящее время доведена практически до совершенства. Согласно опросам, проводимым непосредственно по завершении боевых операций, более 80% военнослужащих США, возвращающихся с театров военных действий, полностью удовлетворены возможностями личного карабина М4 и патрона М855А1 (напомним, что этот патрон — бессвинцовый вариант М855).
Это точное, надежное и проверенное в боях оружие, которое, согласно статистике армейских испытаний, без промежуточной чистки способно произвести в среднем 1691 выстрел между задержками при стрельбе — а такое количество отстрелянных за раз патронов, очевидно, означает много скальпов. О том, насколько американцы уверены в М4, свидетельствует такой факт: в 2007 г. Корпус Морской Пехоты США особым распоряжением обязал своих офицеров (вплоть до подполковника) носить карабин М4 вместо пистолета М9. В соответствии с доктриной КМП, каждый морпех — прежде всего меткий стрелок, поэтому огневой подготовке и обучению точной стрельбе из стандартного стрелкового оружия в КМП уделяется очень большое внимание. По состоянию на 2013 г. только в морской пехоте США использовались 80 000 карабинов М4, а в сухопутных войсках — свыше 500 000. Эти же карабины практически полностью вытеснили из военного обихода пистолеты-пулеметы, поскольку широкое распространение и использование средств индивидуальной бронезащиты делает их малоэффективными на современном поле боя.
В то же время нет в мире оружия, которое невозможно было бы усовершенствовать, и работа в этом направлении американцами ведется постоянно. В Пентагоне традиционно пошли двумя путями: с одной стороны, совместно с производителями М4 создали и приняли на вооружение вариант М4А1; а с другой — начали искать карабину М4 замену, которая могла бы его значительно превзойти. В 2010 г. армией США был объявлен открытый конкурс «Индивидуальный карабин», в ходе которого предполагалось рассмотреть все перспективные разработки и выбрать из них ту, которая покажет наиболее весомые тактико-технические преимущества по сравнению с М4.
Подобные государственные инициативы воспринимаются неоднозначно не только в наших краях. Злые языки поговаривают, что конкурс, проводившийся в течение трех лет, изначально был предвзятым, а требования к участвующему в нем оружию сформулированы в угоду М4А1. Как бы там ни было, условия его таковы: карабин должен иметь полностью двухстороннее управление и возможность полуавтоматической и автоматической стрельбы, работать с калибрами 5,56 NATO либо 7,62 NATO (другие калибры также допускались, однако затраты по переоснащению патронного производства легли бы на плечи разработчиков карабина). И, разумеется, обладать достойной кучностью при стрельбе одиночными выстрелами и очередями на дистанциях от 25 до 300 ярдов, а также показывать гарантированно высокую надежность.
О надежности М4 разговор особый, поскольку с самого момента принятия на вооружение винтовки М16 споры по этому поводу не стихают. С одной стороны, схема Стоунера с непосредственным отводом пороховых газов в ресивер предъявляет достаточно высокие требования к качеству используемых патронов — точнее, к качеству порохов, применяемых для снаряжения этих патронов, поскольку пороха низкого качества при сгорании дают повышенное загрязнение. С другой стороны, опыт огромного количества владельцев гражданских винтовок AR-15 (то есть стрелков, выбиравших оружие осознанно и взвешенно, а не по принципу «что в оружейке выдали, тем и воюем») и в Америке, и за ее пределами, — многие из которых стреляют исключительно бюджетными и сверхбюджетными патронами производства стран третьего мира, — убедительно доказывает, что данная система на практике если и уступает по надежности пресловутому «Калашникову», то незначительно. Конечно, если ей обеспечивается надлежащее и своевременное обслуживание.
Здесь стоит сделать лирическое отступление. Чистка и смазка личного оружия для любого военнослужащего — занятие скорее вынужденное, чем добровольное. В отличие от гражданских энтузиастов, «вылизывающих» свои любимые винтовки до зеркального блеска, да еще и умудряющихся получать от этого удовольствие, пехотинцу необходимость чистить оружие после каждой стрельбы — откровенно в тягость, поскольку это автоматически означает сокращение времени на отдых. Несложно представить, как радовались доблестные вояки, когда в далеких 60-х годах им выдали новые винтовки и сказали, что их не нужно чистить. Вернее, можно не чистить — ну, разве что чуть-чуть. Именно таким, мягко говоря, гиперболизированным был основной посыл маркетингового отдела компании Colt, когда войска США принимали на вооружение M16. Рекламщики на голубом глазу убеждали генералов в том, что новая винтовка в чистке и уходе почти не нуждается. Но радость американских военных была недолгой — сочетание «грязного» пороха в первых партиях новых патронов системы Стоунера с непосредственным отводом газов в ресивер и уверений, что винтовки «можно не чистить», и привело к известным проблемам этого оружия во Вьетнаме.
Для тех, кто хоть однажды разбирал ружье, пистолет или винтовку для обслуживания после стрельбы, совершенно очевидно, что огнестрельное оружие, которое «можно не чистить», существует только в творчестве писателей-фантастов. В реальности же чем тщательнее вы ухаживаете за вашим оружием, тем надежнее оно работает — и тем выше уверенность в нем самого стрелка. Вдобавок семейство AR-15 (и полноразмерные винтовки М16, и карабины М4) — оружие, образно говоря, интеллигентное. В отличие от своего извечного оппонента, АК, и прочих образцов аналогичного назначения оно еще и способно демонстрировать весьма впечатляющие результаты по кучности и точности стрельбы. Правда, требуется здесь и соответствующий подход.
Чистка M4/M16 — занятие достаточно утомительное, в идеале требующее наличия специальных инструментов и принадлежностей, а также внимательности и большого запаса терпения. Чтобы больше стрелять и меньше чистить, многие стрелки устанавливают на свои винтовки (благо базовая конструкция AR-15 позволяет тюнинговать и апгрейдить это оружие чуть ли не бесконечно) так называемые Gas Piston, то есть системы газоотвода, основанные на применении именно газового поршня с коротким ходом. Точно так же решили поступить и в ВС США, закупив большое количество комплектов тюнинга с газовым поршнем для установки на этапе модернизации M4 до версии M4A1. Но отдельный конкурс на замещение данного оружия все же был объявлен.
Конкурс «Индивидуальный карабин» длился три года и проходил в несколько этапов. Каковы же результаты? После первого этапа наметились шесть претендентов на победу: FN SCAR, H&K HK416, Beretta ARX-160, Adcor Defence BEAR Elite, Colt Enhanced M4 и Remington ACR. Последняя винтовка, как мы помним, выпускается на гражданском рынке под именем Bushmaster ACR, и именно о ней пойдет речь в нашем обзоре. Что же касается итогов конкурса, то после трех лет испытаний и примерно $30 млн. затрат его в итоге… отменили! В Пентагоне в конце концов подсчитали, что стоимость полного перевооружения армии новыми карабинами будет насколько высокой, что не может быть оправданной даже их преимуществами перед М4. И поэтому формального победителя объявлять не стали. Вот так винтовка Bushmaster ACR, изначально разрабатываемая как оружие американского пехотинца, попала на гражданский рынок. А совсем недавно ее, наконец, смогли взять в руки и украинские стрелки. Давайте же рассмотрим это оружие со всем вниманием.
Благодаря своему легендарному ореолу, «живьем» Bushmaster ACR не оставляет равнодушным никого. Любой стрелок, хотя бы ненадолго взявший в руки эту винтовку, пробует приложиться, взвести, похолостить. А через несколько минут все начинают делиться впечатлениями — кто-то бурно, кто-то более сдержанно. Одно можно сказать точно: вернувших ACR молча или со словами «неинтересно» пока не было. В черном цвете Bushmaster ACR выглядит довольно агрессивно, как и полагается наследнице звания Black Evil Rifle в новом веке. В песочном — скорее, нарядно. Стрелки, знакомые с эргономикой карабинов M4/AR-15, сразу отмечают двусторонние предохранители и кнопки выброса магазинов, расположение которых привычно и знакомо. А вот клавиша затворной задержки переместилась вниз, к спусковой скобе. Она также двухсторонняя и позволяет управлять затвором пальцем стреляющей руки — не только снимать с задержки, но и ставить на нее принудительно при необходимости. У оригинальных AR-15 для этого приходилось применять дополнительные приспособления — вроде Magpul B.A.D. Lever.
ПерваяПредыдущая 1 2 3 Следующая > Последняя >>
www.dogswar.ru
Magpul Masada / Bushmaster ACR — Штурмовые винтовки — СТРЕЛКОВОЕ ОРУЖИЕ — Оружейный арсенал
Винтовка Magpul Masada (вид справа)
Bushmaster ACR Special
В 2007 году компания Magpul Industries Corp., известный в США производитель оружейной фурнитуры, представила свою новую разработку штурмовую винтовку, под наименованием, Masada. Точнее не просто винтовку, а систему, Адаптивную Систему Боевого Оружия (Magpul Masada Adaptive Combat Weapon System), позволяющую за минимальное время и без использования инструментов сменить калибр и класс оружия. Так компактный карабин может по желанию стрелка стать «полноразмерным» автоматом или же тактической снайперской винтовкой. Разработанный в рекордно короткие сроки (4 месяца) проект «Masada» изначально подразумевался как модернизация внешнего вида винтовок семейства M16/AR15. Однако в процессе работы разработчики пошли дальше, чем предполагалось. Вместо банального обновления популярной, но уже устаревшей винтовки была создана совершенно новая! Взять лучшее от наиболее удачных и известных автоматов и объединить все это в одном корпусе, разработанном с учетом новейших технологий. Именно так, по мнению инженеров Magpul Industries, и создается оружие будущего.
Bushmaster ACR Patrol
Magpul Masada автоматическая винтовка калибра 5.56х45 мм с газовым двигателем автоматики (короткий ход газового поршня). Винтовка состоит из 6 основных модулей: ствольная коробка (из 2 частей, верхний и нижний ресивер), затворная рама с затвором, ствол с газоотводным механизмом, приклада и ствольная накладка. Верхняя часть ствольной коробки (т.н. верхний ресивер) штампованная из алюминия. Внутри нее установлены направляющие для затворной рамы, выполненные из стали в виде одной детали. На верхней части ресивера, по всей его длине установлена направляющая Picatinny, позволяющая установку различных прицельных приспособлений. Нижний ресивер (нижняя часть ствольной коробки) выполнен из высокопрочного полимера единой с пистолетной рукоятью и приемником магазина. Ударно-спусковой механизм, практически идентичный УСМ винтовок М16/AR15, объединен с предохранителем и представляет собой отдельный модуль в алюминиевом корпусе. УСМ выпускается в двух взаимозаменяемых вариантах. Один обеспечивает одиночный и автоматический режимы стрельбы и предназначен для армейских подразделений. Второй «гражданский» вариант УСМ только полуавтоматический. Рычаг переводчика-предохранителя двух- или трехпозиционный, в зависимости от типа УСМ, расположен над спусковой скобой (так же как и у М16) по обе стороны ствольной коробки. Так же продублированы с левой стороны оружия и остальные элементы управления, защелка магазина и кнопка затворной задержки. Приемник магазина предназначен для стандартизированных в рамках НАТО магазинов от М16.
Bushmaster SPR
Затвор, затворная рама и возвратная пружина также представляют собой отдельный модуль, но легко разбираются для чистки и обслуживания. Затвор схож по конструкции с затвором винтовок М16 и AR 180. Запирание производится поворотом затвора на 8 боевых упоров. Рукоятка заряжания крепится к верхнему ресиверу, с левой стороны ствольной коробки, но при необходимости может быть легко переставлена на правую. Ствол Magpul Masada выполнен быстросменным модулем совместно с газоотводной системой. Смена ствола производится без дополнительных инструментов. Возможна установка стволов от М16. Газоотводная система заимствована у винтовки AR180, разработанной Юджином Стоунером и снабжена трех позиционным газовым регулятором. Как и затворная группа, все части газоотводной системы легко разбираются для чистки. Под стволом для защиты рук стрелка устанавливается специальная накладка, выполненная из того же полимера, что и нижний ресивер. Накладка выпускается двух размеров, предусмотрена возможность установки дополнительных направляющих Picatinny, как снизу так и по обе стороны накладки.
Для питания винтовки патронами используются магазины PMAG, также разработка Magpul Industries. Данный магазин выполнен из высокопрочного пластика и снабжен специальным окошком, для контроля за наличием боеприпасов. На винтовку предусмотрена установка различных прикладов в зависимости от варианта винтовки.
Bushmaster ACR CQB Существуют следующие основные варианты Magpul Masada: Standart – стандартная автоматическая винтовка, ствол длиной 14.5 дюймов. Приклад комбинируемый, складной и регулируемый по длине. Приклад снабжен двух позиционной регулируемой щекой.
CQB – карабин для ближнего боя, ствол 10.5 дюймов. Укороченный вариант цевья, с дополнительными направляющими.
SPR – снайперский вариант с восемнадцати дюймовым стволом. Приклад PRS (производство Magpul), снайперский приклад регулируемый по длине и высоте.
AK variant – винтовка Masada под калибр 7.62х39 мм. кроме ствола и затворной группы меняется нижний ресивер. Благодаря модульной конструкции винтовки все модели легко переделываются.
Неполная разборка Bushmaster ACR
Magpul Massoud — винтовка калибра .308 Winchester (7.62×51мм). Данная винтовка находится в стадии разработки. Первый вариант был представлен на Shot Show 2008.
В январе 2008 года компания Bushmaster Firearms International, LLC объявила о приобретении прав на производство Magpul Masada. Винтовку модернизировали и запустили «в серию» под обозначением Bushmaster Adaptive Combat Rifle (ACR). Основным заметным, после модернизации, изменением стал перенос рукоятки заряжания. Рукоятка теперь расположена над стволом, как у знаменитых немецких пистолетов-пулеметов MP-5 от «Хеклер и Кох». В остальном новое оружие сохранило все основные черты оригинала. Bushmaster ACR предлагается на выбор со стволами различной длины (от 10.5 до 20 дюймов), тремя вариантами прикладов. В качестве базовых вариантов разработаны :
STANDART (infantry carbine/rifle) – стандартная пехотная винтовка
CQB (Close Quarters Battle) carbine – карабин для ближнего боя
SPR (Special Purpose Rifle) – тактическая снайперская винтовка
Все модели в настоящее время представлены только в калибре 5.56 mm NATO, но по заявлению производителей возможно дополнение семейства модулями под калибры 7.62х39 мм, 7.62×51мм и 6.8×43 мм (6.8 mm Remington SPC).
Снайперская винтовка Bushmaster SPR
Magpul Masada / Bushmaster ACR производится только компанией Bushmaster Firearms International, LLC, и только в гражданской полуавтоматической версии. Выпуск автоматического варианта намечен на первый квартал 2009 года.
Калибр, мм: 5.56
Патрон: 5,56х45 NATO (.223 Rem)
Длина, с выдвинутым прикладом, мм: 910
Длина ствола, мм: 368
Масса без патронов, г: 3320
Скорострельность, в/м:792-990
Прицельная дальность стрельбы, м: 600
Емкость магазина, патронов: 30 (PMAG)
Bushmaster ACR на выставке 2010 NRA Convention
120 выстрелов из Bushmaster ACR
240 выстрелов из Bushmaster ACR
tillgun.ucoz.ru
