Бронетранспортер ГАЗ-5903 (БТР-80) представляет собой боевую колесную плавающую машину, обладающую вооружением, броневой защитой и высокой подвижностью. Он предназначен для использования в мотострелковых подразделениях сухопутных войск. Бронетранспортер оборудован десятью посадочными местами для размещения отделения в составе командира отделения (машины), механика-водителя, наводчика и семи мотострелков.

Основным бронетранспортёром СССР к началу 1980-х годов стал запущенный в серийное производство в 1976 году БТР-70. Опыт их эксплуатации уже вскоре показал, что несмотря на немалые улучшения по сравнению с более ранним БТР-60, большинство основных недостатков предшественника перешли к нему почти без изменений. Одним из них была сравнительно сложная и ненадёжная конструкция силовой установки из спаренных карбюраторных двигателей, отличавшихся к тому же повышенным расходом топлива и рядом других недостатков по сравнению с дизельным двигателем. Не менее серьёзной проблемой оставалась неудовлетворительная высадка и посадка десанта и экипажа, лишь немногим улучшившаяся по сравнению с БТР-60. Неудовлетворительной, как показала Афганская война, оставалась и защищённость машины. Ко всему этому на БТР-70 прибавились проблемы с водомётным движителем новой конструкции, который на плаву часто забивался водорослями, торфяной жижей и тому подобными предметами.

Для исправления этих недостатков, в конструкторском бюро Горьковского автозавода под руководством Мухина Игоря Сергеевича и Мурашкина Евгения Михайловича в начале 1980-х годов был спроектирован бронетранспортёр ГАЗ-5903.

В 1982 году, после успешных заводских и государственных испытаний на вооружение Советской Армии был принят бронетранспортер БТР-80, разработанный в КБ ГАЗа. В течение трёх лет – с 1983 по 1985 годы — новые машины выпускались на ОАО «ГАЗ», а с 1986 – на ОАО АМЗ (Арзамасский машиностроительный завод).

Бронетранспортер ГАЗ-5903 (БТР-80) — четырехосная, восьмиколесная машина со всеми ведущими колесами, способная передвигаться за танками, преодолевать с ходу окопы, траншеи и водные преграды. Машина оборудована системой запуска дымовых гранат для постановки дымовых завес с целью маскировки. На машине применены устройства, предназначенные для защиты экипажа, десанта и внутреннего оборудования от воздействия ударной волны и проникающей радиации при взрыве ядерных боеприпасов, для защиты от химического и биологического оружия, а также для защиты от радиоактивной пыли при движении машины по радиоактивно зараженной местности.

При сохранении неизменной компоновки БТР-70 (отделение управления в лобовой, совмещённого десантного и боевого — в средней, а моторно-трансмиссионного — в кормовой части машины), новая машина отличалась от неё целым рядом изменений. Вместо спарки карбюраторных двигателей был установлен один дизельный двигатель большей мощности, для посадки и высадки экипажа были введены большие двухстворчатые люки в бортах корпуса. Сам корпус стал на 115 мм выше и длиннее, и на 100 мм шире, хотя общая высота машины возросла лишь на 30 мм. Дальнейшее развитие получило стремление обеспечить экипажу возможность ведения огня из-под защиты брони, для чего стрелковые порты в бортах корпуса были заменены шаровыми установками, развёрнутыми в сторону передней полусферы. Бронирование бронетранспортёра было усилено лишь незначительно, но даже при этом масса ГАЗ-5903 возросла на 18 % по сравнению с БТР-70, с 11,5 до 13,6 тонн, хотя подвижность машины в целом осталась неизменной, а запас хода только увеличился.

БТР-80 имеет слабо дифференцированную противопульную бронезащиту. Броневой корпус транспортёра собирается при помощи сварки из катаных листов гомогенной броневой стали толщиной от 5 до 9 мм. Большинство листов вертикального бронирования БТР-80, за исключением нижних бортовых и кормового, установлены со значительными углами наклона. Броневой корпус всех БТР-80 имеет обтекаемую форму, повышаюшую его водоходные качества и снабжён складным волноотражательным щитком, укладывающимся в походном положении на средний лобовой лист корпуса, слегка повышая таким образом его защиту.

Корпус и башня машины служат для размещения экипажа и десанта, вооружения, агрегатов и механизмов и для защиты их от поражения огнем стрелкового оружия. Корпус состоит из носовой части, бортов, кормовой части, крыши и днища. В носовой части расположены люк лебедки, волноотражательный щит, смотровые люки. По бортам корпуса имеются амбразуры, бортовые двери десанта, люк доступа к ФВУ. В кормовой части корпуса расположены заслонка водометного движителя, крышки заправочных горловин топливных баков. На крышке корпуса имеются люк командира, люк механика-водителя, вырез башенной установки, верхние люки боевого отделения, люки над силовой установкой. В днище машины имеются входное отверстие водометного движителя и отверстия для слива эксплуатационных материалов из систем двигателя и узлов трансмиссии. Башня бронетранспортера — конусообразной формы, сварена из стальных броневых листов. Она установлена на шариковой опоре над вырезом в подбашенном листе крыши корпуса машины. В передней части башни имеется амбразура для установки спаренных пулеметов.

В лобовой части корпуса размещается отделение управления, в котором, слева и справа соответственно, находятся механик-водитель и командир бронетранспортёра. За ним располагается отделение десанта, совмещённое с боевым. Шесть десантников в кормовой части десантного отделения располагаются в нём на двух продольных пластиковых сиденьях в центре, сидя лицом к борту. В передней части, сразу за местами механика-водителя и командира, находятся два одиночных сидения для оставшихся членов десанта, при этом правое сиденье развёрнуто по ходу машины, чтобы обеспечить возможность ведения огня, а левое, занимаемое членом десанта, в боевых условиях становящимся башенным стрелком, развёрнуто спиной к борту. Возле мест всех членов десанта, кроме башенного стрелка, в бортах имеются восемь шаровых установок с углами горизонтальной наводки от ±15 до ±25° для стрельбы из личного оружия. Шаровые установки развёрнуты в направлении передней полусферы, в результате чего задняя полусфера является мёртвой зоной для десантников, небольшая мёртвая зона имеется и спереди слева. Также, ещё два лючка для обстрела верхней полусферы, без шаровых установок, имеются в десантных люках в крыше.

На БТР-80, как и на предшественниках, имеются два прямоугольных десантных люка в крыше, однако основным средством высадки и посадки на нём служат большие двухстворчатые бортовые двери размещённые сразу за башней. Верхняя крышка бортовой двери откидывается вперёд по ходу машины, а нижняя открывается вниз, становясь подножкой, что, в отличие от предшественников, позволило посадку и высадку десанта из БТР-80 на ходу. Механик-водитель и командир, как и на предыдущих моделях бронетранспортёров, имеют два индивидуальных полукруглых люка над своими рабочими местами. Помимо этого, в корпусе БТР-80 имеется целый ряд люков и лючков, служивших для доступа к агрегатам двигателя, трансмиссии и лебёдки.

Двигатель — дизель КамАЗ-7403, четырехтактный, 8-цилиндровыи, V-образный, с турбокомпрсссорным наддувом, жидкостного охлаждения. Мощность двигателя — 260 л.с. при 2600об/мин, рабочий объем — 10850см3. Применение высокоэкономичного дизеля позволило увеличить по сравнению с БТР-70 запас хода фактически без увеличения объема основных топливных баков. Отпала необходимость и в дополнительных емкостях. На машине может быть установлен такой же двигатель, но без турбокомпрессорного наддува мощностью 210 л.с. В системе питания БТР-80 применяется дизельное топливо. Система смазки — комбинированная под давлением и разбрызгиванием, с «мокрым» картером (т. е. нижняя часть картера двигателя является емкостью для масла). Система охлаждения — жидкостная, вентиляторная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система облегчения пуска двигателя состоит из двух частей: электрофакельного устройства и подогревателя. Электрофакельное устройство предназначено для подогрева воздуха во впускных трубопроводах двигателя во время его пуска. Подогреватель служит для подогрева охлаждающей жидкости в условиях низких температур. Подогреватель смонтирован на двигателе машины.

Трансмиссия БТР-80 — механическая, ступенчатая. Она состоит из следующих агрегатов и узлов: главного фрикциона, коробки передач, раздаточной коробки, карданных передач, мостов, колесных редукторов, узлов привода насоса водомета, узлов привода лебедки. Главный фрикцион — «сухой», двухдисковый, с трением стали по фрикционному материалу, с гидравлическим приводом управления. Коробка передач — механическая, пятиступенчатая, с механическим приводом управления. Ходовая часть состоит из колесного движителя и подвески. Колесный движитель состоит из восьми ведущих колес. Колеса съемные, с разъемным ободом. Пулестойкие шины КИ-80 или КИ-126 позволяют БТР-80 продолжать движение после выхода из строя одного или двух колес. Шины бескамерные, с регулируемым давлением. Подвеска — независимая, торсионнная, с гидравлическими телескопическими амортизаторами. Водоходный движитель БТР-80 представляет собой один водомет с осевым насосом c четырехлопостным рабочим колесом диаметром 425мм, расположенный в кормовой части машины. Управление колесным движителем и водометом осуществляется при помощи рулевого механизма. При движении по воде закрытие заслонки приводит к направлению воды в каналы заднего хода. Максимальная скорость на плаву не менее 9 км/ч. Запас хода на плаву при средних эксплуатационных режимах работы двигателя (1800-2200) составляет 12 часов. Поворот машины при движении на суше осуществляется поворотом колес двух передних мостов, а на плаву — одновременным поворотом водяных рулей, заслонок и колес. Рулевой механизм — механический, с гидравлическим усилителем.

Вооружение БТР-80 составляет спаренная установка 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ. Установка размещается на цапфах в лобовой части башни, её наведение в вертикальной плоскости, в пределах ?4…+60°, осуществляется вручную при помощи винтового механизма, горизонтальная наводка осуществляется вращением башни. Наводка пулемётов на цель осуществлялась при помощи перископического монокулярного оптического прицела 1ПЗ-2, имевшего переменное увеличение 1,2? или 4? при поле зрения, соответственно, 49° и 14° и обеспечивавшего огонь из КПВТ на дальность до 2000 метров по наземным целям и 1000 м по воздушным целям, и из ПКТ — до 1500 метров по наземным целям. КПВТ предназначен для борьбы с легкобронированной и небронированной техникой противника, включая низколетящие воздушные цели, и имеет боекомплект 500 патронов в 10 лентах, снаряжённых бронебойно-зажигательными пулями Б-32, бронебойно-трассирующими БЗТ, бронебойно-зажигательными, с сердечником из карбида вольфрама, БСТ, зажигательными ЗП и зажигательными мгновенного действия МДЗ. ПКТ же предназначен для поражения живой силы и огневых средств противника и имеет боекомплект в 2000 патронов в 8 лентах.

Для тушения пожара в машине имеется противопожарное оборудование. Бронетранспортер приспособлен для авиатранспортирования грузовыми самолетами Ил-76 и Ан-22.

В 1994 году на вооружение Российской армии была принята боевая колесная плавающая машина ГАЗ-59029 (БТР-80А). Работы по созданию этой машины вело АО ГАЗ под руководством Александра Григорьевича Масягина.

Александр Григорьевич Масягин

Его изюминкой стал принципиально новый комплекс вооружения. Впервые на отечественных машинах этого класса вместо крупнокалиберного пулемета было решено установить мощную 30-мм автоматическую пушку с боекомплектом 300 снарядов. Все вооружение размещено на лафете, вынесенном за пределы обитаемого отделения, что уменьшает его загазованность при стрельбе. На БТР-80А установлен дневной прицел 1ПЗ-9 и танковый ночной прицел ТПН-3-42 «Кристалл», позволяющий в ночных условиях поражать цели на дальности до 900м. Боевая масса машины возросла до 14.5 тонн. БТР-80А имеет возможность поражать самолеты и вертолеты противника на дальности до 4000 м, вести огонь на больших углах возвышения за счет конструкции новой башни.

Одновременно с БТР-80А был разработан БТР-80С — вариант БТР-80А для внутренних войск. Вместо 30-мм пушки на нем установлен крупнокалиберный пулемет КПВТ.

С 1990 года в войска поступает и самоходное артиллерийское орудие (САО) 2С23 «Нона-СВК». Базой для него стало шасси БТР-80. 120-мм нарезное орудие 2А60 установлено в конической сварной башне из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону). Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность -10 выстр./мин. Стрельбу из САО можно вести только с места, как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм выстрелами с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом ЗВОФ54 — 8700м, осколочно-фугасной миной — 7100м. Башня оборудована командирской башенкой, на крыше которой установлен пулемет ПКТ, предназначенный для самообороны. Пулемет соединен тягой с прибором ТКН-ЗА, что позволяет вести прицельную стрельбу, управляя огнем из башенки. Машина оборудована системой постановки дымовых завес 902В «Туча».

Модификации Бронетранспортер ГАЗ-5903 (БТР-80)

БТР-80 — базовая модификация с вооружением из 14,5-мм пулемёта КПВТ и 7,62-мм ПКТ
БТР-80А — стандартная башня БТР-80 заменена на 30-мм автоматическую пушку 2А72 и спаренного с ним 7,62-мм пулемета ПКТ
БТР-80С -вариант БТР-80А для внутренних войск, оснащённый 14,5-мм пулемётом КПВТ и 7,62-мм ПКТ в башне лафетной компоновки
БТР-80К — командирский бронетранспортер. Оснащается дополнительным оборудованием связи с сохранением вооружения
БТР-80М — вариант БТР-80А с двигателем ЯМЗ-238(240 л.с.) и шинами КИ-128 с увеличенной пулестойкостью. Отличается от своих предшественников увеличенной длиной корпуса
БТР-82, БТР-82А — модификация с двигателем мощностью 300 л. с., с установленным 14,5-мм пулемётом КПВТ (БТР-82) или скорострельной 30-миллиметровой пушкой 2A72 (БТР-82А) спаренными с 7,62-мм пулеметом ПКТМ, электроприводом и цифровым двухплоскостным стабилизатором вооружения, комбинированным всесуточным прицелом наводчика ТКН-4ГА со стабилизированным полем зрения и каналом управления дистанционным подрывом снаряда. Повышена живучесть, проходимость, надёжность и ресурс эксплуатации. Установлены также антиосколочная защита и кондиционер. По словам экспертов, коэффициент боевой эффективности БТР-82 и БТР-82А возрос вдвое по сравнению с БТР-80 и БТР-80А соответственно.
БРЕМ-К — бронированная ремонтно-восстановительная машина
БММ «Симфония» — бронированная медицинская машина БММ-80 (ГАЗ-59039). Кроме экипажа, в ней можно перевозить семь раненых в медицинском отделении и двух на крыше на носилках. В зависимости от состава медицинского и санитарно- хозяйственного имущества БММ может использоваться для эвакуации раненых с поля боя (БММ-1), как медпункт батальона (БММ-2) и подвижная перевязочная с врачебной бригадой и комплексом автоперевязочной АП-2 (БММ-3).
2С23 — 120-мм самоходная гаубица

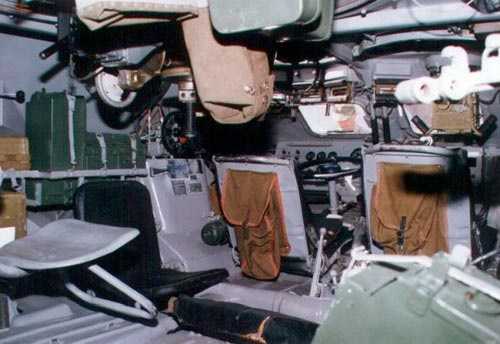

Отделение управления ГАЗ-5903 (БТР-80)

Источник

www.drive2.ru

Бронетранспортер БТР-70: история создания, описание и характеристики

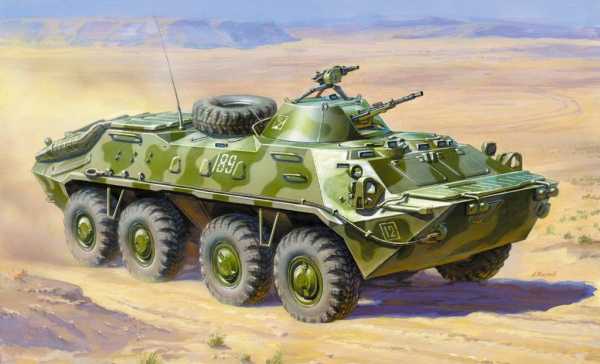

БТР-70 – это советский колесный бронетранспортер, разработанный в начале 70-х годов в КБ Горьковского автозавода. Машина предназначена для транспортировки бойцов мотострелковых подразделений и их поддержки в бою. По сути, данная боевая машина является глубокой модернизацией бронетранспортера БТР-60ПБ.

Благодаря мощной силовой установке, ходовой части с независимой подвеской и восемью ведущими колесами большого диаметра бронетранспортер БТР-70 может преодолевать траншеи, окопы, другие преграды и сопровождать в бою танки и пехоту. А герметичный корпус и водометный движитель позволяет этой боевой машине без подготовки форсировать водные препятствия. БТР-70 оснащен системой защиты от ОМП.

На вооружение БТР-70 был принят 21 августа 1972 года, его серийное производство началось на Горьковском автозаводе в 1976 году. В 1981 году выпуск был перенесен на Арзамасский завод автозапчастей. По лицензии эта машина выпускалась в Румынии. С момента начала серийного производства БТР-70 неоднократно модернизировался. В настоящее время существуют украинские, белорусские, румынские и казахские модификации этого бронетранспортера.

Бронетранспортер до сих пор находится на вооружении российской армии (около 200 штук по состоянию на 2016 год), еще несколько тысяч машин этого типа находятся на консервации. Также их продолжают использовать армии практически всех постсоветских республик. Эксплуатируется БТР-70 и в дальнем зарубежье: в Македонии, Пакистане, Монголии, Сирии, Замбии и других странах. Раньше этот список был куда длиннее, но постепенно БТР-70 снимается с вооружения, потому что в наши дни, он, конечно, уже морально устарел.

За свою долгую карьеру БТР-70 успел достаточно «понюхать пороху». «Боевым крещением» для него стал Афганистан, затем были многочисленные конфликты на территории бывшего Советского Союза (Приднестровье, Абхазия, две Чечни, восток Украины). Применялся БТР-70 и во время югославских войн. В середине 90-х годов Турция закупила у Германии значительную партию этих бронетранспортеров, и использовала их в боевых действиях против курдов.

История создания бронетранспортера

В конце 60-х годов, уже после принятия на вооружение очень удачной БМП-1, стала очевидной необходимость серьезной модернизации бронетранспортера БТР-60 или замены его новой машиной с более мощным двигателем и вооружением. У военных вообще была мысль отказаться от бронетранспортеров и пересадить пехоту на БМП. В итоге решили делать что-то среднее между колесным бронетранспортером и боевой машиной пехоты.

На БТР-60 установили башню от БМП-1 с гладкоствольной пушкой и пулеметом ПКТ. Опытный образец получил обозначение БМП ГАЗ-60, но в серийное производство он так и не был запущен. Потому что из-за увеличившегося веса, новая машина имела крайне неудовлетворительную скорость и маневренность. Однако полученные наработки не пропали впустую, именно на базе БМП ГАЗ-60 и был создан БТР-70.

Конструкторы установили на бронетранспортер два бензиновых двигателя ЗМЗ-4905, каждый из которых имел мощность в 120 л. с. Это позволило достичь высокой удельной мощности и, как следствие, хороших скоростных характеристик нового бронетранспортера. В качестве основного вооружения БТР-70 конструкторы предложили пулемет КПВТ, установленный во вращающейся башенке.

По сравнению с БТР-60 новый бронетранспортер имел меньшую высоту корпуса (на 185 мм), что несколько снижало вероятность поражения его вражеским огнем.

В целом, новая машина военным, поэтому в 1972 году она была принята на вооружение. С конца 70-х годов по советской лицензии выпуск БТР-70 был налажен в Румынии. До конца 90-х годов румынами было выпущено 154 машины.

Опыт эксплуатации БТР-70 показал целый ряд недостатков, которые стали причиной остановки серийного производства этого бронетранспортера. Самой большой проблемой стала большая сложность ремонта и обслуживания трансмиссии и силовой установки, состоящей из двух двигателей. В этом отношении БТР-70 был очень похож на своего предшественника – бронетранспортера БТР-60. Нельзя назвать удачной и конструкцию водометного движителя машины, который имеет склонность к засорению водорослями, тиной и илом.

Описание конструкции

БТР-70 – это боевая колесная бронированная машина, компоновка которой в целом повторяет компоновку БТР-60. Бронетранспортер имеет герметичный корпус, сваренный из листов броневой стали. В лобовой части он имеет толщину 8-10 мм, толщина брони передней части башни составляет 6 мм. Между второй и третьей парой колес по обе стороны корпуса находятся нижние боковые люки, через которые происходит высадка пехотинцев из машины. Также дополнительные люки есть и на крыше корпуса.

В передней части корпуса расположено отделение управления, в котором находятся места водителя и командира. За ним следует десантное отделение, в котором размещаются десантники, здесь же находится башенная установка, боеукладки, приборы наблюдения и др. В кормовой части бронетранспортера расположен силовой отсек с двигателями и трансмиссией.

Вне боя командир и водитель ведут наблюдения через два ветровых стекла, которые в боевой обстановке закрываются бронекрышками, после чего обзор осуществляется с помощью перископических приборов.

Мотострелки в десантном отделении размещены лицом к бортам, что позволяет им стрелять на ходу через амбразуры. Еще один боец находится рядом со стрелком пулеметной установки.

Вооружение БТР-70 состоит из пулеметов КПВТ (14,5 мм) и ПКТ (7,62 мм), которые размещены в круглой вращающейся башенке. Была попытка разместить в ней автоматический гранатомет вместо ПКТ, но эта модификация в серийное производство запущена так и не была. Боекомплект КПВТ составляет 500 патронов.

Силовая установка БТР-70 состоит из двух бензиновых двигателей ЗМЗ-4905. Причем топливные баки расположены отдельно, в специальном отсеке, что снижает вероятность пожара. Кроме того, машина оборудована автоматической системой пожаротушения.

Трансмиссия бронетранспортера механическая, есть четыре передних и одна задняя передача. Раздатка БТР-70 способна передавать усилие на лебедку. Управляющими являются две передние пары колес. Бронетранспортер имеет систему регулировки давления в шинах, которая способна компенсировать потерю давления при простреле или пробитии колеса.

Двухступенчатый водометный движитель позволяет БТР-70 развивать на плаву скорость до 10 км/ч.

Конструкторы бронетранспортера уделили большое внимание защите от поражающих факторов ОМП. Машина оснащена мощной фильтровентиляционной установкой, а также системами радиационной и химической разведки.

Модификации бронетранспортера

С момента начала серийного производства БТР-70 неоднократно модифицировался, также на его базе были созданы машины для выполнения специальных заданий. Еще в советский период на основе этого бронетранспортера была разработана штабная машина БТР-70КШМ, а также машина радиосвязи БТР-70МС. В середине 70-х годов в НИИ Артвооружения была создана противотанковая САУ «Жало-С», которая представляла ПТО, установленное на БТР-70. На вооружение эта боевая машина так и не была принята.

Одним из главных недостатков БТР-70 является сложность его силовой установки, поэтому практически все попытки модернизации этого бронетранспортера были направлены на устранение этой проблемы. Уже в постсоветский период в России и Украине были выпущены две модификации бронетранспортера под одинаковым названием БТР-70М, в которых бензиновые двигатели были заменены одним дизельным. На российском БТР-70М был установлен мотор КамАЗ-7403 (260 л. с.), а также трансмиссия от БТР-80. Украинский БТР-70М, разработанный специалистами харьковского КБ им. Морозова, получил дизель УТД-20. Также на этой машине были изменены боковые люки для выхода десанта.

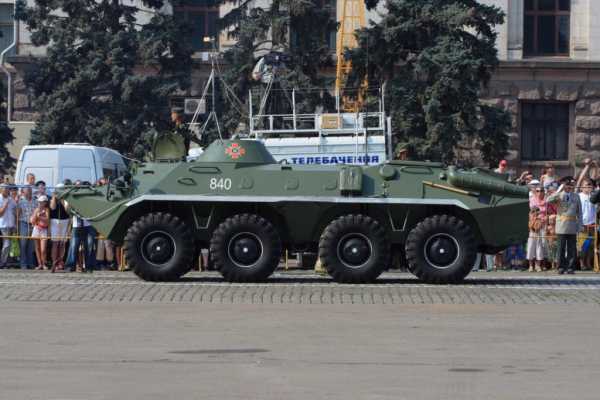

Существуют и другие модификации БТР-70:

• БТР-70 «Гром». Это еще одна версия машины, разработанная конструкторами КБ им. Морозова. Вместо бензиновых двигателей, на ней установлен дизельный УТД-20 (как у БТР-70М), кроме того, штатная башня заменена боевым модулем «Гром». В его состав входит 30-мм пушка, автоматический гранатомет, пулемет (7,62 мм) и ПТРК «Барьер» с четырьмя ракетами. Боковые люки выполнены по типу БТР-80;
• БТР-70 КБА-2. Еще одна украинская версия БТР-70 с двигателем УТД-20 и автоматической пушкой КБА-2 вместо КПВТ;
• БТР-70Т. Модификация, разработанная компанией «Техимпекс» (Украина). Бензиновые двигатели заменены на два дизеля, машина оборудована новой радиостанцией и колесами. На БТР-70Т может быть установлен другой боевой модуль по желанию заказчика;
• БТР-70ДИ. Вариант бронетранспортера, разработанный на Николаевском бронетанковом заводе. На него установлен КАЗ «Заслон», современные прицельные приспособления, новая коробка передач, два дизельных двигателя «Ивеко» и автоматическая система пожаротушения. БТР-70ДИ имеет усиленную противоминную защиту и комплекс вооружения, состоящий из 30-мм пушки, автоматического гранатомета и ПТРК «Барьер»;
• БТР-70М-А1. Модификация бронетранспортера с двумя дизельными двигателями;
• Кобра-К. Вариант машины, разработанный совместно белорусским 140-м ремонтным заводом и словацкими компаниями. У этой модификации бензиновые двигатели заменены на один дизель КамАЗ-7403, а стандартное вооружение заменено на боевой модуль «Кобра», состоящий из 30-мм пушки и пулемета ПКТ;
• БТР-70МД. Модификация бронетранспортера, разработанная в Казахстане. От базовой она отличается одним дизельным двигателем и новыми прицельными приспособлениями.

Характеристики

Экипаж, чел.	2
Десант, чел.	8
Масса, кг	11 500
Вооружение	пулемет КПВТ (14,5 мм) и ПКТ (7,62 мм)
Силовая установка	2Х ЗМЗ-4905 120 л.с.
Макс. скорость, км/ч	80
Скорость на плаву, км/ч	8
Запас хода, км	400
Бронирование
Лобовая часть, мм	8-10
Корпус и башня, мм	6

comp-pro.ru

БТР-60 – водоплавающий бронетранспортер нового типа

БТР-60 был разработан в 1956-59-х годах в СССР. Новая машина должна была заменить собой устаревшие бронетранспортёры серии 152, которые не обладали достаточной проходимостью и не могли плавать.

История создания БТР-60

После Великой Отечественной войны основным бронетранспортёром Советской Армии был БТР-152. Данная машина была создана в 1947 году и выпускалась до 1962 года. Этот бронетранспортёр был создан в короткие сроки, так как его основой стал грузовик ЗИС-151. Хотя для машины, созданной на базе трёхосного грузовика, БТР-152 обладал приемлемыми качествами, военные всё же неоднократно высказывали недовольство, что машина не может двигаться вместе с танками и преодолевать траншеи.

Чтобы увеличить проходимость, конструкторам пришлось разрабатывать новую колёсную формулу с равномерным расположением мостов. Первый же опытный образец БТР-Э152В, имеющий колёсную формулу 8х8, доказал, что такая концепция работает. Зато управляемость новой модели была слишком низкой, что заставило конструкторов делать управляемыми две передних пары колёс.

Новый военный автомобиль, разработку которого поручили Горьковскому автомобильному заводу, начали разрабатывать в 1956 году. Ответственным за разработку новой машины был назначен Дедков. Первый опытный экземпляр был готов уже через два года. Первый вариант БТР-60 имел такую же схему, как серийная модель, но отличался от неё двигателем.

Изначально на опытный образец было решено установить один карбюраторный двигатель ГАЗ-40П, развивающий 90 л.с. Эксплуатация первого БТР-60 показала, что данный двигатель слишком слабый для десятитонного бронетранспортёра. Сначала было решено установить на бронетранспортёр мощный дизель ЯАЗ-206Б, который развивал 205 л.с. Эта попытка не увенчалась успехом, так как тяжёлый дизель не давал возможности бронетранспортёру плавать. Других вариантов не было, и конструкторы решили установить на БТР-60 два двигателя ГАЗ-40П.

Теперь бронетранспортёр получил достаточный запас мощности, а раздатка БТР-60, с понижающей ступенью и самоблокирующиеся дифференциалы боевой машины обеспечили отличную проходимость в условия бездорожья.

Серийное производство БТР-60

Производство БТР-60 было поставлено на конвейер в 1960 году. Хотя изначально планировалось выпускать военную технику этой модели на нескольких предприятиях, в итоге только Горьковский автомобильный завод остался единственным производителем в СССР. Через некоторое время бронетранспортёр подвергся модернизации:

• Были установлены приборы ночного видения;
• Командир экипажа получил смотровой прибор панорамного типа;
• Боевая машина получила бронированную крышу, которая полностью закрыла бронетранспортёр.

Изначально не планировалось делать полностью закрытые боевые машины, но военная операция в Венгрии 1956 года показала, что в уличных боях БТР без крыши терпят огромные потери от гранат и «коктейлей Молотова», которыми их забрасывали мятежники с верхних этажей зданий.

Второй причиной появления полностью закрытых БТР стало развитие ядерных технологий. Так как ядерная война в то время казалась вполне вероятной, мотострелки не могли бы действовать в условиях радиоактивного заражения, поэтому они могли вести огонь из-под брони. Хотя это и ограничивало возможности пехоты, всё же преимущества в защите закрытых машин было очевидным, поэтому было решено полностью перейти на производство закрытых машин.

Модификация БТР-60ПБ

В 1966 году была проведена серьёзная модернизация боевой машины. Усовершенствованная модель получила индекс БТР-60ПБ и следующие изменения в конструкции:

• Установлена башня от БДРМ-2 с крупнокалиберным пулемётом КПВТ калибра 14,5 мм и 7,62 мм пулемётом ПКТ. Это серьёзно повысило боевую мощь бронетранспортёра, переведя его в более эффективный класс боевой техники;
• Количество перевозимого десанта сократили до 8 человек, один из которых должен был выполнять функции стрелка в башне;
• Появились дополнительные приборы наблюдения;
• В отделении для десанта появились люки, пригодные для быстрой посадки или высадки;
• Лобная защита была незначительно усилена;
• Усилена противоатомная защита.

Новая модификация БТР-60ПБ оказалась самой удачной версией бронетранспортёра БТР-60. Они выпускались без изменений до 1976 года. Блокировка дифференциалов БТР-60 хорошо показала себя во время эксплуатации, поэтому её оставили без изменений. Имеются данные, что БТР-60ПБ выпускался на других заводах, кроме ГАЗ, до 1987 года. Западные источники утверждают, что всего в СССР было выпущено около 25 000 БТР-60 и БТР-60ПБ. Данные бронетранспортёры до сих пор используются во многих армиях мира.

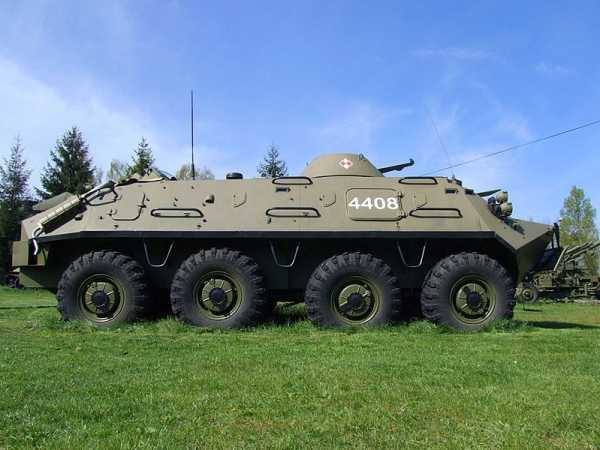

Конструкция и оснащение советской боевой машины

Защита корпуса у БТР-60 достаточно слабая. Она может защитить от осколков гранат и пуль, выпущенных из автомата, но крупнокалиберный пулемёт её пробивает с лёгкостью. Листы стали имеют толщину всего 5-9 мм. Во время войны в Афганистане солдаты быстро поняли, что прятаться внутри корпуса БТР-60 не стоит. Если машина подрывалась на мине, то шансов выжить было немного.

Сам корпус был сделан обтекаемой формы, что облегчило передвижение бронетранспортёра в воде. Модификация БТР-60ПБ получила полностью закрытый кузов с защитой от радиации. Для защиты от проникновения грязного воздуха использовалась специальная фильтрующая установка. В передней части размещаются капитан и механик, в середине – десантники, а сзади расположены двигатели и трансмиссия.

БРР-60ПБ получила башню в форме конуса. Она имела такую же слабую броню, как и корпус. Стрелок размещался в башне, которая вращалась с помощью специального винтового механизма.

Что качается вооружения бронетранспортёра, то базовая модификация имела только три пулемёта СГБМ. После нескольких незначительных модификаций данные пулемёты было решено заменить на более совершенные ПКБ. Модификация БТР-60ПБ получила более серьёзное оружие – крупнокалиберный пулемёт КПВТ калибра 14,5 мм. Таким вооружением БТР-60 мог легко расправляться с легкобронированной техникой противника. Кроме пулемётов, в качестве дополнительного вооружения использовались гранаты, которых был внушительный запас.

Для наведения на цель использовались винтовые механизмы, а для наводки – оптический прицел перископического типа. Если крупнокалиберный пулемёт использовался для легкобронированной техники, то из ПКБ как правило стреляли по живым целям, находящимся в радиусе до 1 500 метров.

Для наблюдения за местностью в БТР-60 использовались следующие приборы:

• Б-1 в количестве 6 штук устанавливали на экземпляры первых выпусков;
• Через некоторое время капитан БТР получил устройство ТПКУ-2Б;
• ТВН-1 и ТВН-2 являлись приборами для наблюдения за местностью в условиях ограниченной видимости.

Кроме того, для обзора местности в спокойной ситуации использовались два смотровых люка, находившиеся в лобовой части машины.

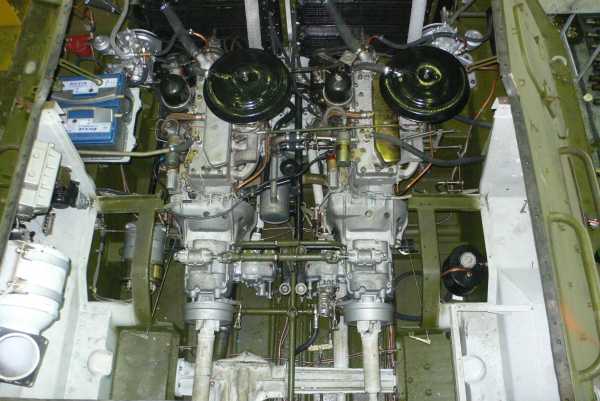

Мотор и трансмиссия БТР-60

На БТР-60 была применена интересная схема установки двигателя. Так как тяжёлая машина не могла быстро передвигаться с одним мотором ГАЗ-40П, было решено установить два. В сумме эти два двигателя способны развивать 180 л.с. Правый двигатель отвечает за работу первого и третьего мостов, а левый – за работу второго и четвёртого. Имеется возможность отключить один из двигателей и передвигаться только за счёт работы второго. Каждый из двигателей имеет отдельный бак для горючего. К дополнительным функциям двигателей относится работа водомёта и лебедки от них.

На БТР-60 установлено «сухое» сцепление однодискового типа. Для облегчения работы с ним было решено использовать гидравлический привод. Коробка переключения передач четырёхступенчатая. За счёт вала отбора мощности происходит переключение на водомёт. В устройство двух главных передач БТР-60 входят самоблокирующиеся дифференциалы.

В настоящее время блокировка дифференциала БТР-60 часто устанавливается на УАЗ любителями экстремального тюнинга. Самоблок БТР-60 обеспечивает равномерную скорость вращения колёс на всех осях боевой машины. Бронетранспортёр способен передвигаться, даже если один из двигателей полностью выйдет из строя.

Ходовая часть и водомёт БТР-60

При создании бронетранспортёра была применена колёсная формула 8х8. Так как управляемость опытного образца с традиционным рулевым управлением была недостаточной, было принято решение сделать управляемыми две передние оси. Конструкция односкатных шин позволяет выдержать пулевое попадание. Два компрессора способны обеспечить подкачку шин дистанционным образом. Это помогает не только передвигаться с пробитым колесом, но и менять давление в зависимости от типа местности.

Колёса располагаются на двух рычагах, соединённых с кузовом шарнирами. Каждый верхний рычаг, кроме третьей оси, имеет по два амортизатора гидравлического типа. Подвеска у БТР-60 независимая, торсионная. Бронетранспортёр может продолжать движение при полной потере двух колёс.

Водомётное устройство бронетранспортёра работает за счёт двигателей ГАЗ-40П. Он располагается под мотором и имеет гребной винт. Чтобы винт не повреждался, его прикрыли решёткой с одной стороны и броневой заслонкой с другой.

БТР-60 и его модификации прекрасно зарекомендовали себя в большинстве боевых конфликтов 20 века. Так как Советский Союз помогал развивающимся странам, эти бронетранспортёры можно сейчас найти в армиях развивающихся стран по всему миру.

comp-pro.ru

БТР-80 – лучший бронетранспортёр СССР, находящийся в строю до сих пор

Середина 50-х годов была непростым временем для бронетранспортёров всех армии мира. Так как новая тактика ведения боевых действий требовала от моторизированной пехоты не только постоянно сопровождать танковые соединения, но и зачастую идти перед ними. Колёсные бронетранспортёры тех лет не справлялись с такой задачей, поэтому во многих странах полностью отказались от них, в пользу техники на гусеничном ходу. Советский Союз же решил продолжить традицию выпуска боевых машин на колёсном ходу.

История появления БТР-80

В конце 50-х годов перед рядом советских конструкторских бюро была поставлена задача создать новый бронетранспортёр. Эта машина должна была не отставать от гусеничной техники, и даже превосходить её по проходимости и скорости. После объявления конкурса, было создано несколько интересных экземпляров от разных производителей:

• ЗИЛ-153, который имел всего три пары колёс, закрытый бронёй корпус и торсионную подвеску. Поворачивал он за счёт передних и задних колёс, которые были подвижными. Данная машина была способна не только держаться на плаву, но и передвигаться по воде, используя для этого дополнительный водомётный двигатель;
• Интересную модель представили машиностроители из Брянска. Главной особенностью её устройства была гидропневматическая подвеска, которая могла менять клиренс до 300 мм. Эту боевую машину планировалось вооружить 73 мм пушкой;
• Самым удачным вариантом оказался бронетранспортёр, созданный в конструкторском бюро «ГАЗ». Боевая машина, под названием «49» уже в 1959 году была принята на вооружение. В 1961 году было начато серийное производство. Горьковский бронетранспортёр получил новое название – БТР-60П.

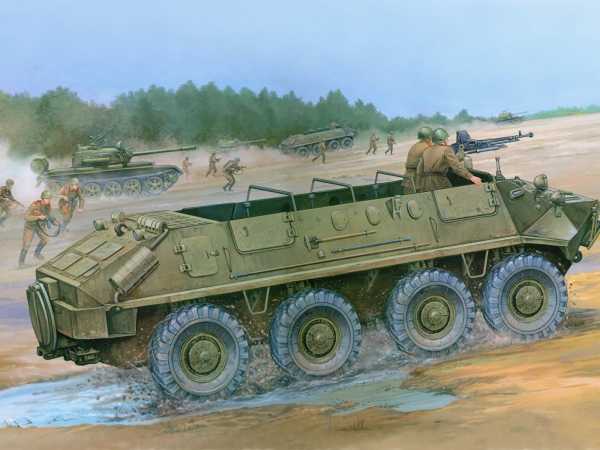

Бронетранспортёр БТР-60П получил корпус с открытым верхом из броневых листов. Для защиты от осадков открытый верх закрывался тентом. В качестве вооружения использовался пулемёт СГМБ, который был установлен на станке. Устанавливать пулемёт можно было в нескольких положениях, так как для этого были предусмотрены специальные кронштейны:

• При движении боевой машины пулемёт крепился на лобовом листе;
• Если бронетранспортёр находился в бою, то пулемёт мог крепиться как спереди, так и сбоку.

В 1963 году БТР-60П был модернизирован, в результате чего получил полностью закрытый корпус с 4 люками для выхода десанта. В этом же году появился БТР-60ПБ, который получил коническую башню с двумя спаренными пулемётами.

Через 9 лет была создана новая модель бронетранспортёра – БТР-70. В 1976 году его начали производить серийно. Главными отличиями БТР-70 от предшественника были следующие изменения:

• На БТР-70 были установлены два новых двигателя от ГАЗ-66, которые развивали по 115 л.с. каждый;
• Теперь десантники в кузове сидели лицом к бортам, а не спиной, что сократило время подготовки к ведению огня;
• Появились боковые люки для десантников;
• Бензобаки поместили в изолированные отсеки, что позволило не опасаться сильного повреждения бронемашины при взрыве одного из баков;
• Установлена автоматическая система противопожарной обороны БТР;
• Появился независимый и раздельный привод тормозов, что позволяло тормозить при повреждении одной из тормозных систем;
• Стало возможно при выходе из строя одного двигателя ехать на втором исправном, так как силовую передачу можно было отключить с водительского места;
• Теперь на машину стали устанавливать два генератора.

Вооружение БТР-70 было аналогичным вооружению БТР-60ПБ, только модели последних лет выпуска оснащались новой башней, которая позволяла вести огонь с большим углом. БТР-70 до сих пор состоят на вооружении многих стран СНГ.

Технические характеристики и описание БТР-80

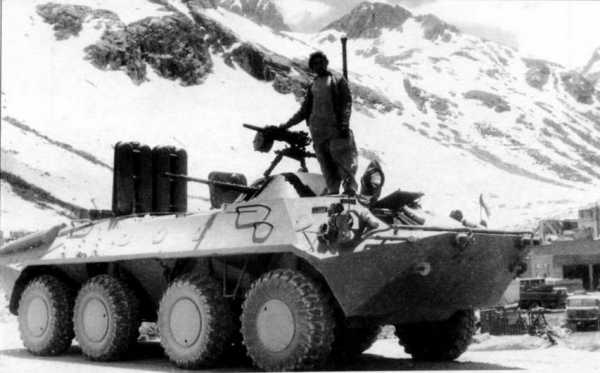

После боевых действий в Афганистане было решено выпустить новую модель бронетранспортёра, ТТХ которого лучше бы соответствовали боевым задачам, возлагаемым на данный класс бронетехники. Новую модель назвали БТР-80. С 1984 года эта модель начала производиться вместо устаревшего БТР-70.

Внешний вид и общая компоновка БТР-80 практически не отличается от своего предшественника –БТР-70. Рабочие места командира и водителя расположены в передней части корпуса бронетранспортёра. Там же установлены все приборы наблюдения и органы управления.

Моторное отделение изолировано от общего отсека глухой перегородкой. Всё оборудование (двигатель, КПП, топливные баки и прочее) размещены за этой перегородкой. Новый двигатель КАМАЗ-7403 был оснащен турбонаддувом и развивал 260 л.с. Дизельный двигатель позволил существенно сократить расход топлива, что увеличило запас хода в два раза. При этом объём топливных баков остался на том же уровне. Благодаря более высокому крутящему моменту, скорость движения бронетранспортёра значительно повысилась.

Так как дизельный двигатель тяжело запустить при низкой температуре, конструкторы БТР-80 установили на двигатель предпусковой запускатель, который использует электрофакельное устройство. Чтобы вода не попадала в двигатель при преодолении водных преград, воздухозаборные трубы были установлены очень высоко.

Так как ранее на БТР предыдущих серий устанавливались два двигателя, пришлось адаптировать трансмиссию к одному двигателю.

Раздаточная коробка передаёт мощность на лебёдку и водомётный двигатель (который используется для движения бронетранспортёра на воде). Два стояночных тормоза установлены на раздаточную коробку.

Конструкторы БТР-80 постарались так сделать раздаточную коробку, чтобы на неё можно было устанавливать детали и узлы от БТР-70. Кроме этого, на БТР-80 прекрасно устанавливаются следующие узлы от предыдущей модели:

• Ведущие мосты;
• Элементы подвески;
• Рулевое управление;
• Тормозная система.

Все эти детали без переделки устанавливаются на БТР-80, чего и добивались конструкторы, так как сделать с нуля полностью новую конвейерную линию — весьма затратное дело.

БТР-80 получился очень маневренным и подвижным аппаратом. Это обусловлено следующими факторами:

• Мощный двигатель, который обеспечивает высокую динамику и проходимость;
• Полный привод на все 8 колёс;
• Независимая торсионная подвеска;
• Высокий клиренс;
• Система регулирования давления в шинах, благодаря которой бронетранспортёр не только может следовать за танками по бездорожью, но и значительно опережает их.

Боевая машина способна ехать даже при выходе из строя двух колёс. При наезде на мину, как правило, повреждается лишь одно из колёс, после чего бронетранспортёр продолжает движение.

Вооружение БТР-80

Боевое отделение бронетранспортёра находится в середине корпуса и башне. Вооружение БТР-80 состоит из двух спаренных пулемётов:

• Пулемет КПВТ (крупнокалиберный пулемёт Владимирова), калибра 14,5 мм. Данный пулемёт является одним из самых мощных пулемётов, которые когда-либо использовались в армиях мира. Он сочетает в себе бронебойность противотанкового ружья и скорострельность обычного пулемёта. Способен пробивать легкобронированные цели;
• 7,62-мм пулемет ПКТ (пулемёт Калашникова танковый), который спарен с основным пулемётом.

Кроме пулемётов, в башне располагаются:

• Прицел дневной;
• Смотровые приборы;
• Ручные приборы наведения.

Сам наводчик сидит на специальном подвесном сиденье, которое расположено под башней. Наводчик может прицельно бить из крупнокалиберного пулемёта на расстояние около 2 000 метров. Из пулемёта Калашникова прицельная дальность в два раза меньше и составляет 1 000 метров. Также крупнокалиберный пулемёт способен вести огонь по низколетящим малоскоростным целям, например по вертолётам. Скорострельность крупнокалиберного пулемёта Владимирова достигает 600 выстрелов в минуту, а пулемёт Калашникова стреляет со скоростью до 800 выстрелов в минуту. Боекомплект в лентах уложен в патронные коробки и составляет 500 патронов к КПВТ и 2 000 патронов к ПКТ.

Десант, размещённый в бронетранспортёре, может вести огонь, не выходя из него, так как БТР-80 оборудован амбразурами. Всего в корпусе имеется 7 амбразур, 2 из которых позволяют вести пулемётный огонь. Люки, расположенные на крыше, приспособлены для метания гранат, стрельбы ракетных ручных комплексов и гранатомётов. Имеются специальные приспособления, для запуска дымовых гранат, которые позволяют создать плотную дымовую завесу.

Корпус БТР-80 легко выдерживает попадание пуль калибра 7,62 мм и осколков снарядов. Лобовая броня, традиционно более крепкая, способна выдержать попадание пуль из крупнокалиберного пулемёта.

Система вентилирования воздуха обеспечивает экипаж и десант БТР-80 надёжную защиту от отравляющих и радиоактивных веществ. Благодаря 4 люкам и двум двустворчатым дверям, десант способен производить посадку и высадку в считанные секунды. При открывании нижней створки дверей образуется удобная ступенька, позволяющая производить посадку и высадку в движении.

ТТХ БТР-80 имеют следующие характеристики:

• Боевой вес бронетранспортёра – 13 600 килограммов;
• Экипаж составляет 10 человек;
• Максимальная скорость БТР-80 на суше составляет 80 километров;
• Предельная скорость на воде ограничена 9 километрами;
• На полных баках бронетранспортёр способен проехать 600 километров или проплыть 12.

БТР-80 способны решать любые боевые задачи как в условиях крайнего севера, так и в песках пустынь.

Машины на базе БТР-80

На базе БТР-80 была разработана целая серия боевых машин различного назначения:

• Бронетранспортёр для командирского состава;
• Артиллерийское самоходное орудие 2С23 «Нона СВК», которое было разработано в конце 80-х годов и поставлялось в армию с 1990 года;
• Ремонтно-эвакуационная машина БРЭМ-К, которая предназначена для ремонтных подразделений мотострелковых войск. В её задачу входит буксировка и мелкий ремонт повреждённых бронетранспортёров и специальных машин на базе БТР-80. Для этого БРЭМ-К оборудована всем необходимым оборудованием;
• РХМ-4 или разведывательно-химическая машина.

В 1994 году конструкторами была разработана модифицированная модель БТР-80, которая получила индекс БТР-80А. Новая боевая машина получила все плюсы предыдущей модели, кроме этого, была существенно повышена огневая мощь. Вместо крупнокалиберного пулемёта на новую машину была установлена автоматическая пушка калибра 30-мм. Боекомплект хранится в нижней части башни бронетранспортёра и составляет 300 снарядов для пушки и 2 000 для пулемёта. Пушка оснащается осколочно-фугасно-зажигательными снарядами, осколочно-трассирующими и бронебойно-трассирующими снарядами. Первые два типа снарядов могут использоваться для стрельбы по воздушным и наземным целям, а бронебойные могут поражать огневые точки и бронированные цели.

Для наведения пушки на цель используются два типа прицелов, дневного и ночного видения. Днём огонь из пушки может вестись на расстоянии до 2 000 метров бронебойными, и до 4 000 осколочно-фугасно-зажигательными снарядами. Прицел ночного видения способен обеспечить прицельную дальность ночью до 800 метров.

Наводчик располагает всеми приборами управления, наведения, перезарядки, смены типов снарядов и другими приборами, необходимыми для ведения огня по различным целям.

Масса новой боевой машины увеличилась незначительно, и составляет 14 500 килограммов. Высота клиренса БТР-80А увеличена до 2 800 мм. Остальные характеристики ни чем не отличаются от БТР-80.

В 2004 году были завершены испытания новой модели бронетранспортёра БТР-90, серийный выпуск которых должен был начаться в 2011 году. К сожалению, в 2011 году Министерство обороны Российской Федерации отказалось от закупки БТР-90, поэтому данная машина так и не была запущена в серийное производство.

БТР-80, которые прекрасно проявили себя во время войны в Афганистане, до сих пор являются главным бронетранспортёром мотострелковых войск. Кроме этого, они используются во Внутренних войсках и морской пехоте.

comp-pro.ru

Трансмиссия

Главная → Трансмиссия

Трансмиссия

Устройство сцепления

Ведомый диск сцепления состоит из стального диска 2, приклепанных к нему шести волнистых пружинных пластин 8 и двух фрикционных накладок 10, одна из которых приклепана к диску, а другая — к волнистым пластинам.

подробнее Сцепление

Сцепление состоит из следующих основных частей: нажимного (ведущего) диска с кожухом в сборе, ведомого диска и механизма выключения сцепления.

подробнее Работа сцеплений и привода

Излишняя жидкость в рабочих полостях главных цилиндров, образовавшаяся в результате поступления жидкости из рабочих цилиндров, вытесняется в полости бачков через компенсационные отверстия.

подробнее Синхронизатор

Для легкого и безударного включения третьей и четвертой передач в коробке передач установлен синхронизатор инерционного типа, который позволяет включать передачу только после того, как выравнены угловые скорости вращения вторичного вала и шестерни включаемой передачи, вследствие чего передачи включаются бесшумно.

подробнее Работа синхронизатора

На втулке свободно вращается двухвенцовый блок шестерен передачи заднего хода. Между зубчатыми венцами имеется кольцевая канавка, в которую входит вилка включения передачи заднего хода.

подробнее Привод переключения передач

Включение третьей и четвертой передач осуществляется перемещением муфты синхронизатора, включение второй и первой передач — перемещением шестерни, а включение передачи заднего хода — перемещением блока шестерен заднего хода.

подробнее Уход за раздаточными коробками

При ТО №       2 проверить крепление раздаточных коробок и при необходимости отрегулировать привод переключения передач раздаточных коробок, приводы включения передних мостов и лебедки.

подробнее Карданный вал привода четвертого моста

Рабочая кромка сальника поджимается пружиной к рабочей поверхности шипа крестовины, а наружной торцовой частью он поджимается к отражательному кольцу, напрессованному на шип крестовины, и предохраняет полость игольчатого подшипника от попадания пыли и грязи.

подробнее Порядок замены смазки в шарнирах

Шарниры карданных валов колесных редукторов заправлять маслом МТ-16п, заполняя им внутренние глухие отверстия шипов крестовины на полную их высоту непосредственно перед установкой подшипников.

подробнее Устройство мостов

Картер 4 моста служит для размещения в нем узлов главной передачи и дифференциала. Картер воспринимает на себя нагрузки, возникающие при работе главной передачи.

подробнее Дифференциал

От дифференциала крутящий момент передается через полуоси на карданные- валы привода колесных редукторов.

подробнее

12 Ctrl →

btrinfo.ru

Назначение основных узлов и систем



Основными частями любой боевой машины, обеспечивающими их подвижность, являются силовая установка, трансмиссия и ходовая часть.

Силовая установка состоит из двигателя и обслуживающих его систем: питания топливом, питания воздухом, смазки, охлаждения и облегчения пуска двигателя.

Двигатель является источником механической энергии. На современных боевых машинах применяются двигатели внутреннего сгорания трех типов: карбюраторные, дизельные и газотурбинные.

Дизели широко применяются на современных боевых машинах, так как они являются более экономичными по сравнению с карбюраторными двигателями.

Основными достоинствами газотурбинных двигателей являются простота конструкции, облегченный запуск при низких температурах.

Система питания топливомпредназначена для хранения, очистки и подачи топлива в цилиндры двигателя.

Система питания воздухом служит для забора воздуха из атмосферы, его очистки от пыли и подачи к цилиндрам двигателя.

Система смазки предназначена для хранения, очистки и подачи масла к трущимся поверхностям деталей и узлов двигателя.

Система охлаждения предназначена для отвода избыточного тепла от деталей двигателя и поддержания температуры этих деталей в необходимых пределах. Применяемая охлаждающая жидкость: летом – вода с трехкомпонентной присадкой (присадка предохраняет детали системы охлаждения от коррозии и образования накипи), зимой – антифриз марки «40» или «65».

Система облегчения пуска двигателя предназначена для подогрева двигателя, системы смазки, системы охлаждения при низких температурах окружающей среды.

Трансмиссией называется совокупность агрегатов и механизмов, передающих энергию от коленчатого вала двигателя к ведущим колесам.

Трансмиссия состоит из следующих узлов: главного фрикциона (сцепления), коробки передач, механизма поворота (для гусеничных машин) и бортовых редукторов (колесных редукторов).

Главный фрикцион (сцепление) размещается между двигателем и коробкой передач и предназначен для отключения двигателя от коробки передач при переключении передач, для остановки машины и плавного трогания с места, для предохранения агрегатов трансмиссии и двигателя от перегрузок при резком изменении нагрузок на ведущих колесах.

Коробка передач предназначена для изменения передаточных чисел между двигателем и ведущими колесами с целью изменения тяговых усилий и скоростей движения машины в больших пределах, чем это может быть обеспечено за счет изменения режимов работы двигателя.

Механизм поворота гусеничных машин предназначен для осуществления поворота за счет изменения скоростей движения гусениц. Поворот колесных машин осуществляется за счет изменения положения передних колес по сравнению с прямолинейным движением.

Бортовые редукторы (колесные редукторы) предназначены для постоянного увеличения крутящего момента, подводимого к ведущим колесам, с целью уменьшения габаритов коробки передач и механизма поворота.

Ходовой частью называется совокупность деталей и узлов, обеспечивающих опору машины на грунт и, за счет их взаимодействия с внешней средой, ее движение.

Ходовая часть боевой машины состоит из подвески и движителя.

Подвеской называется совокупность узлов и деталей, соединяющих корпус машины с опорными катками (колесами). Подвеска предназначена для смягчения толчков и ударов, передаваемых на корпус, при движении по неровной дороге или местности.

Движитель предназначен для создания тяговых усилий и обеспечения движения машины.

В настоящее время на боевых машинах применяются: гусеничный движитель, колесный движитель, а на плавающих машинах – водоходный движитель.

В качестве водоходного движителя используются гусеницы машины (БМП) или гидрореактивный движитель – водомет (БТР).



1.2. Общее устройство бмп-2



1.2.1. Общая характеристика



Боевая машина пехоты БМП-2(рис.1.1) является гусеничной боевой машиной, имеющей вооружение, броневую защиту и высокую маневренность, и предназначена для повышения мобильности, вооруженности и защищенности пехоты, действующей на поле боя в обычных условиях или в условиях применения ракетно-ядерного оружия.

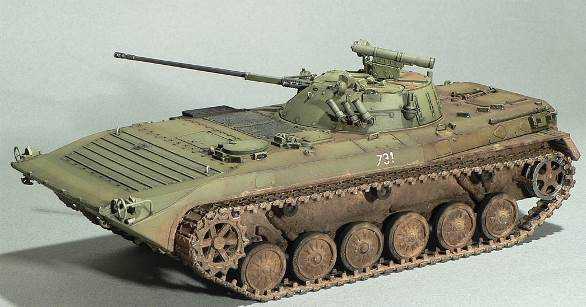

Рис.1.1. Боевая машина пехоты (вид слева и спереди)



Машина вооружена 30-мм автоматической пушкой 2А42 с двухленточным питанием, стабилизированной в двух плоскостях, спаренным с пушкой 7,62-мм пулеметом ПКТ и пусковой установкой для борьбы с бронированными целями из машины и вне ее.

Вооружение, установленное в БМП-2, позволяет вести борьбу с различными целями, включая танки и боевые вертолеты.

На машине установлены устройства, предназначенные для защиты экипажа и оборудования внутри машины от воздействия ударной волны и проникающей радиации при взрыве ядерных боеприпасов, для защиты от химического и бактериологического оружия, а также для защиты экипажа от радиоактивной пыли при движении машины по зараженной местности. Эти устройства составляют систему защиты от оружия массового поражения.

Для постановки дымовых завес в целях маскировки машина оборудована термодымовой аппаратурой и системой пуска дымовых гранат.

Для траления мин на машину может быть установлено тралящее оборудование.

Машина может преодолевать водные преграды на плаву, используя для передвижения гусеничный движитель, а также приспособлена для авиадесантирования.

Расчет машины состоит из десяти человек: экипаж три человека (командир, механик-водитель, оператор-наводчик) и семь стрелков-десантников. Десант может вести прицельный огонь из личного оружия через амбразуры машины, расположенные в десантном отделении и отделении управления.



Боевая и техническая характеристика БМП-2



Таблица 1.1



Наименование	Параметры
Общие данные
Масса в боевом снаряжении, т	14+2%
Экипаж, человек	3(7)
Основные размеры, мм
Длина с пушкой вперёд, мм длина корпуса, мм ширина общая, мм ширина по гусеницам, мм высота общая, мм клиренс, мм
Вооружение
Пушка: Калибр, мм Скорострельность, выстр./мин Дальность прямого выстрела, м БПК/КУМ Наибольшая прицельная дальность, м Противотанковый комплекс Пулеметы: Спаренный с пушкой ПКТ, мм Сигнальный пистолет, мм	2А42 200-300 9К113М   7,62





Продолжение табл. 1.1



Наименование	Параметры
Боекомплект
Пушечных выстрелов всего, шт Патронов к ПКТ, шт Патронов к бортовому ПК, шт Гранаты для РПГ-7, шт Ручных гранат Ф-1, шт Патронов к сигнальному пистолету, шт ПТУР 9М113М
Подвижность и проходимость
Скорость движения, км/час: — средняя по грунтовой дороге — максимальная по шоссе — на плаву Запас хода на основных топливных баках, км Емкость топливных баков, л Преодолеваемые препятствия: — максимальный угол подъема, град — ширина рва, м — высота стенки, м — глубина брода, м	40-50   2,5 0,7 Плав.
Силовая установка
Марка двигателя Тип двигателя     Мощность двигателя, л.с.	УТД-20С1 6-ти цилиндровый, дизельный жидкостного охлаждения
Силовая передача
Тип     число передач (вперед + назад)	Механическая с планетарными механизмами поворота 5+1
Ходовая часть
Тип движителя     Тип подвески	Гусеничный с передним расположением ведущих колес Независимая торсионная
Специальное оборудование
Система защиты от ОМП Противопожарное оборудование Средства маскировки	ПАЗ ППО ТДА
Средства связи
Тип     Диапазон рабочих частот, МГц	Приемопередающая, телефонная, ультракоротковолновая 20—51,5

Продолжение табл. 1.1



Наименование	Параметры
Средства связи
Дальность связи, км: при включенном подавителе шумов при выключенном подавителе шумов, не менее Потребляемая мощность, Вт: при передаче, не более при дежурном приеме, не более   Переговорное устройство Тип   Марка Количество абонентов, шт. Расположение аппаратов: А-1 В нише башни справа от командира А-2 В нише башни слева от оператора-наводчика А-3 У механика-водителя слева на крыше А-3 У переднего десантника слева на стенке отсека ФВУ А-3 В нише левого борта в десантном отделении А-4 В нише правого борта в десантном отделении	До 13       Телефонное с электромагнит­ными ларингофонами Р-124



1.2.2 Общая компоновка



По расположению механизмов и оборудования внутри машина условно разделена на четыре отделения (рис. 1.2): отделение управления, силовое отделение, боевое отделение и десантное отделение.

Отделение управления расположено в носовой левой части корпуса. Оно ограничено слева левым бортом машины, а справа – перегородкой силового отделения. В нем размещаются: сиденья механика-водителя (MB) и десантника (Д), органы управления машиной, контрольно-измерительные приборы, средства наблюдения, баллон сжатого воздуха и др.

Силовое отделение расположено в передней правой части корпуса и отделено от всей машины теплозвукоизоляционной перегородкой.

В силовом отделении размещены: силовая установка и агрегаты трансмиссии.

Боевое отделение расположено в средней части корпуса машины непосредственно за отделением управления и силовым отделением. Оно включает башню и часть корпуса до перегородки десантного отделения.

Силовое Боевое Десантное

отделение отделение отделение

Отделение управления

Рис. 1.2 Общая компоновка БМП-2.



В боевом отделении размещены: система управления огнем (СУО), боекомплект, место командира машины (справа от пушки) и место наводчика-оператора (слева от пушки).

Десантное отделение расположено в кормовой части машины. Оно ограничено бортовыми листами машины, кормовыми дверями и ограждением сидений десанта.

В десантном отделении размещены: два трехместных сиденья десанта, три топливных бака, две аккумуляторные батареи (АБ).



1.2.3 Корпус и башня



Корпус и башня служат для размещения и защиты экипажа, агрегатов, механизмов и систем машины.

Корпус(рис. 1.3) – сварной, из катанных броневых листов. В передней части корпуса размещается волноотражательный щиток. Носовая часть корпуса состоит из нижнего и верхнего наклонных броневых листов. В верхнем наклонном листе имеется большой люк для доступа к трансмиссии, закрытый ребристым листом. Бортовые листы корпуса состоят из трех частей: верхних, средних и нижних броневых листов. В кормовой части корпуса размещены двери (с топливными баками)для посадки и высадки десанта с топливными баками. В корме размещаются гидродинамические решеткиводоходного движителя.

Рис. 1.3. Корпус машины:

1 – водоотражательный щиток; 2 – ребристый лист; 3 – скоба; 4 – стопор; 5 – нижний наклонный лист; 6 – пробка отверстия для заправки маслом КП; 7 – крышка люка механика-водителя; 8 – крышка люка для доступа к двигателю; 9 – съемная крыша; 10 – колпак обратного клапана выброса воды носовым откачивающим насосом; 11 – пробка отверстия для заправки масляного бака; 12 – пробка отверстия для заправки охлаждающей жидкостью; 13 – сетки над жалюзи; 14 – сетка над заслонками эжектора; 15 – перегородка силового отделения; 16 – колпак обратного клапана выброса воды из силового отделения; 17 – рукоятка лючка для выброса газов из подогревателя; 18 – днище; 19 – кольцевой воздуховод; 20 – подбашенный лист; 21 – бортовой габаритный фонарь; 22, 50 – колпаки клапанов вытяжных вентиляторов; 23, 60 – шахты для ТНПО-170А; 24 – шахта для воздухозаборной трубы; 25, 33 – пробки отверстий для заправки топливных баков; 26 – крышка люка десантного отделения; 27 – торсион; 28 – полка крыла; 29 – кормовой габаритный фонарь; 30 – колпак обратного клапана выброса воды кормовым откачивающим насосом; 31 – дверь-бак; 32 – стоп-сигнал; 34 – защитный кожух прибора ТНПО-170А; 35 – броневая крышка амбразуры для стрельбы из автомата; 36 – сектор; 37 – буксирный крюк; 38 – стопор; 39 – проушина для крепления машины при транспортировании; 40 – отбойник; 41 – отверстие для кривошипа направляющего колеса; 42 – направляющий аппарат; 43 – направляющая очистителя; 44 – задняя часть крыла; 45 – кронштейн пружинного упора; 46 – кронштейн подвески; 47 – фланец для крепления поддерживающего катка; 48, 56 – броневые крышки амбразур для стрельбы из пулемета и автоматов; 49 – кронштейн резинового упора; 51 – поручень; 52 – средние части крыла; 53 – крышка люка для доступа к ФПТ; 54 – крышка люка десантника; 55 – колпак циклона ВЗУ; 57 – ограничитель; 58 – кронштейн крепления гидроамортизатора; 59 – отбойник гусеницы; 61 – передняя часть крыла; 62 – передний габаритный фонарь; 63 – поплавок; 64 – ограждение фары; 65 – штуцера; 66 – хомут; 67, 69 – проушины, 68 – бонка; 70 – платик.



В днище машины сделаны продольные выштамповки для обеспечения ему соответствующей жесткости. Кроме того, в днище сделан специальный люк для обслуживания двигателя, закрываемый крышкой. Имеется также ряд отверстий для слива эксплуатационных материалов, закрываемых пробками.

Крыша корпуса в передней части имеет съемный лист для доступа к двигателю. Над жалюзи системы охлаждения размещены защитные сетки. В крыше предусмотрены люки для посадки и высадки экипажа и десанта.

Башня машины(рис. 1.4) – конусообразной формы, сварена из стальных броневых листов. Она установлена на шариковой опоре на подбашенном листе корпуса. В передней части башни имеется амбразура для установки пушки и спаренного с ней пулемета. На башне размещается пусковая установка ПТУР, имеются люки наводчика и командира машины.

Рис. 1.4. Башня:

1 – кронштейн для фиксации крышки прицела 1ПЗ-3; 2 – плита для установки прицела 1ПЗ-3; 3 – бонка для установки коллиматора; 4 – болты крепления верхнего погона шариковой опоры; 5 – кольцо для установки люка командира; 6 – опорный лист; 7 – нижний погон шариковой опоры; 8 – фланец для крепления шаровой опоры пусковой установки; 9 – стойка для крепления колпачка антенны; 10 – стойка для крепления поплавка; 11 – кожух для установки антенного ввода радиостанции Р-123М; 12 – крышка люка оператора; 13 – крышка башни; 14 – скобы для установки ремней для крепления укрывочного чехла; 15 – задний сектор башни; 16 – шахты для приборов наблюдения ТНПО-170А; 17 – кронштейны для установки системы 902В; 18 – средний сектор башни; 19 – сетка; 20 – отверстие для установки прицела БПК-1-42; 21 – левый передний сектор; 22 – рым; 23 – кронштейн для установки коллиматора; 24 – лист передний; 25 – амбразура; 26 – кожух защитный; 27 – кронштейны для установки осветителя ОУ-5; 28 – рамка; 29 – правый передний сектор; 30 – кронштейн для установки лотка.

1.2.4 Техническая характеристика систем и узлов

Силовая установкаБМП-2 состоит из двигателя и обслуживающих его систем: питания топливом и воздухом, смазки, охлаждения, подогрева и запуска.

Двигатель – дизель четырехтактный, 6-цилиндровый V-образный, жидкостного охлаждения. Мощность двигателя – 220 кВт (300 л. с.).

Система питания топливом включает пять топливных баков. Общая заправочная емкость – 462 л. Топливные баки размещаются в десантном отделении. Каждый топливный бак имеет заправочную горловину.

Применяемое топливо: летом – дизельное марки ДЛ, зимой – дизельное марок ДЗ и ДА.

Система питания воздухом включает в себя воздухоочиститель с автоматическим эжекционным удалением пыли. Он крепится к днищу короба эжектора, расположенного в силовом отделении.

Система смазки – циркуляционная, комбинированная, под давлением и разбрызгиванием, с «сухим» картером. В систему смазки входит масляный бак емкостью 48 л. Емкость всей системы смазки 58 л.

Применяемое масло – МТ-16п.

Системы охлаждения и подогрева. Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией и эжекционным охлаждением радиаторов (без вентилятора).

Заправочная емкость системы: при заправке водой – 52 л; при заправке антифризом – 48 л.

Заправка системы осуществляется через заправочную горловину в расширительном бачке.

Система подогрева предназначена для подогрева двигателя при низких температурах. Основным узлом системы является подогреватель – форсуночный, с жаротрубным котлом. Он установлен в силовом отделении машины.

Система пуска. Основным видом пуска двигателя является пуск сжатым воздухом. Для этого в машине установлен один баллон со сжатым воздухом. Максимальное давление воздуха вбаллоне 15 МПа (150 кгс/см²). Баллон размещается в отделении управления.

Вспомогательной системой пуска является пуск электростартером.

Трансмиссия машины(рис. 1.2) состоит из главного фрикциона (ГФ), коробки передач (КП), двух механизмов поворота (ПМП) и двух бортовых редукторов (БР).

Главный фрикцион – двухдисковый, «сухой», с трением стали по фрикционному материалу, с рычажным механизмом выключения. Он размещается в общем картере с коробкой передач. Привод управления – гидравлический или пневматический.

Коробка передач – механическая, ступенчатая, с постоянным зацеплением шестерен. Она обеспечивает пять передач переднего хода и одну – заднего хода. Привод управления – гидравлический (2, 3, 4 и 5-й передач) и механический (1-й передачи и передачи заднего хода).

Механизм поворота – двухступенчатый, планетарный. Он состоит из двух планетарных механизмов, размещенных в цилиндрических картерах, прикрепленных с обеих сторон к коробке передач.

Механизм поворота машины обеспечивает ее поворот и кратковременное увеличение тяговых усилий на ведущих колесах. Привод управления – гидравлический.

Бортовые редукторы – однорядные, планетарные с передаточным числом 1=5,5. Картеры бортовых редукторов крепятся к корпусу машины.

Ходовая часть.Гусеничный движитель состоит из двух гусениц, двух ведущих колес, двух направляющих колес с механизмами натяжения гусениц, двенадцати опорных катков и шести поддерживающих катков.

Гусеницы – мелкозвенчатые, с резинометаллическим шарниром.

Подвеска – независимая, торсионная, с гидравлическими амортизаторами. Упругим элементом подвески являются торсионные валы. Они представляют собой длинные стальные стержни цилиндрической формы. Одним концом торсионный вал соединяется с балансиром, а вторым – с корпусом машины. Гидравлические амортизаторы служат для гашения колебаний машины, возникающих при ее движении. На машине установлено шесть амортизаторов на первых, вторых и задних опорных катках.



1.3. Общее устройство бтр-80



1.3.1. Общая характеристика



Бронетранспортер БТР-80 (рис.1.5) представляет собой боевую колесную плавающую машину, обладающую вооружением, броневой защитой и высокой подвижностью. Он предназначен для использования в мотострелковых подразделениях Сухопутных войск.

Бронетранспортер оборудован десятью посадочными местами для размещения отделения в составе командира отделения (машины), механика-водителя, наводчика и семи мотострелков.

В башне бронетранспортера размещается пулеметная установка, состоящая из 14,5-мм и 7,62-мм пулеметов. В корпусе имеются лючки для стрельбы из автоматов.

На машине применены устройства, предназначенные для защиты экипажа, десанта и внутреннего оборудования от воздействия ударной волны и проникающей радиации при взрыве ядерных боеприпасов, для защиты от химического и биологического оружия, а также для защиты от радиоактивной пыли при движении машины по радиоактивно зараженной местности.

Бронетранспортер – четырехосная, восьмиколесная машина со всеми ведущими колесами, способная передвигаться за танками, преодолевать сходу окопы, траншеи и водные преграды.

Машина оборудована системой запуска дымовых гранат для постановки дымовых завес с целью маскировки.

Для тушения пожара в машине имеется противопожарное оборудование.

Бронетранспортер приспособлен для авиатранспортирования.

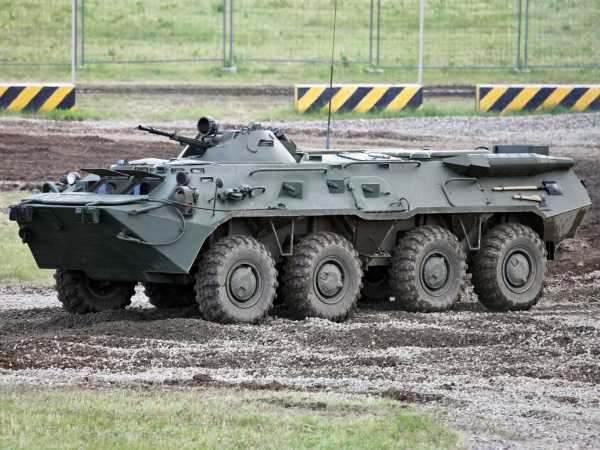

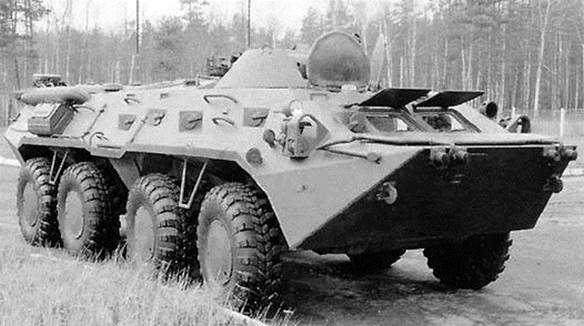

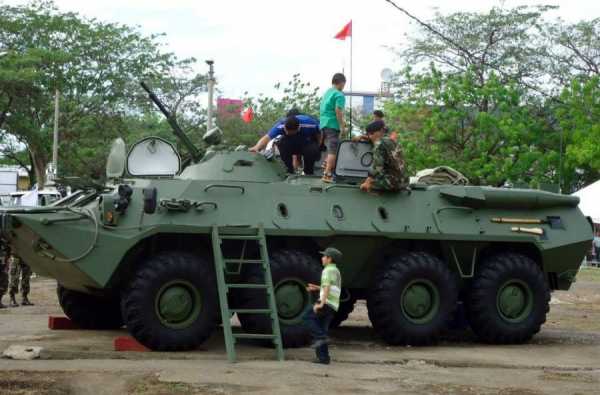

Рис.1.5. БТР-80 (вид справа и спереди)

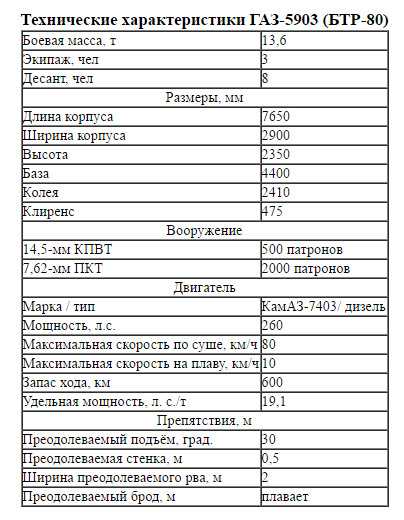

Боевая и техническая характеристика БТР-80



Таблица 1.2



Наименование	Параметры
Общие данные
Масса в боевом снаряжении, т	13,6
Экипаж, человек	3(7)
Основные размеры, мм
длина корпуса, мм ширина общая, мм высота общая, мм клиренс, мм

Продолжение таблицы 1.2



Наименование	Параметры
Вооружение
Пулемет КПВТ, калибр, мм Пулемет ПКТ, калибр, мм	14,5 7,62
Боекомплект
Патронов к КПВТ, шт Патронов к ПКТ, шт Ручных гранат Ф-1, шт
Подвижность и проходимость
Скорость движения, км/час: — максимальная по шоссе — на плаву Запас хода по шоссе, км Емкость топливных баков, л Преодолеваемые препятствия: — максимальный угол подъема, град — ширина рва, м — высота стенки, м — глубина брода, м	2,0 0,5 Плав.
Силовая установка
Марка двигателя Тип двигателя     Мощность двигателя, л.с.	КАМАЗ-7403 8-ти цилиндровый, дизельный жидкостного охлаждения
Трансмиссия
тип   число передач ( вперед + назад )	Механическая ступенчатая 5+1
Ходовая часть
Тип движителя   Тип подвески	колесный со всеми ведущими колесами Независимая торсионная
Специальное оборудование
Система защиты от ОМП Противопожарное оборудование Средства маскировки	ПАЗ ППО ТДА
Средства связи
Радиостанция: — тип — дальность, км Переговорное устройство: — тип   — количество абонентов	Р-123М (Р-173) УКВ Р-124 Телефонное с ларингофонами

1.3.2. Общая компоновка

По размещению оборудования внутри машина условно разделена на три отделения (рис. 1.6.): отделение управления, боевое отделение и силовое отделение.

Отделение управлениярасположено в передней части корпуса. В нем размещаются: сиденья командира и механика-водителя, органы управления машиной, контрольно-измерительные приборы, лебедка, средства наблюдения и связи.

Боевое отделениерасположено в средней части корпуса и занимает объем за спинками сидений командира и механика-водителя до перегородки силового отделения. В нем размещаются башенная пулеметная установка с сиденьем пулеметчика, два одноместных сиденья, два трехместных сиденья, боекомплект, ЗИП машины.

Силовое отделениерасположено в кормовой части корпуса и изолировано от боевого отделения герметичной перегородкой. В нем размещены: двигатель, агрегаты трансмиссии, радиаторы в блоке с вентилятором, топливные баки и другие узлы. Часть агрегатов трансмиссии размещается под листами пола машины.



Отделение Боевое Силовое

управления отделение отделение





Рис. 1.6. Общая компоновка БТР-80.



Снаружи машины размещаются: приборы освещения и сигнализации, пусковые устройства для запуска дымовых гранат, ящик ЗИП.

1.3.3. Корпус и башня

Корпус и башня машины служат для размещения экипажа и десанта, вооружения, агрегатов и механизмов и для защиты их от поражения огнем стрелкового оружия.

Корпуспредставляет собой жесткую конструкцию (рис. 1.7 1.8), сваренную из стальных броневых листов. Он состоит из носовой части, бортов, кормовой части, крыши и днища.

Рис. 1.7. Корпус машины (вид спереди и слева)

2, 10 и 12– амбразуры для стрельбы из автоматов; 4–крышки смотровых люков; 5 – гнездо прибора наблюдения ТКН-3; 6–гнездо прибора наблюдения ТНПО-115; 7– люк башенной установки; 8 и 9 – поручни; 10 –амбразура для стрельбы из пулемета; 13 – верхняя створка двери бокового люка; 14 – крышка люка фильтра ФВУ; 15 – швартовочный крюк; 16 и 18 – подножки; 17–нижняя створка двери бокового люка; 19– ограждение фары; 20–буксирный крюк; 21–крышка люка выдачи троса лебедки; 22– передние буфера



В носовой части расположены: люк лебедки, волноотражательный щит, смотровые люки.

По бортам корпуса имеются: амбразуры , бортовые двери десанта, люк доступа к ФВУ.

В кормовой части корпуса расположены: заслонка водометного движителя, крышки заправочных горловин топливных баков.

На крыше корпуса имеются: люк командира, люк механика-водителя, вырез башенной установки, верхние люки боевого отделения, люки над силовой установкой.

В днище машины имеются входное отверстие водометного движителя и отверстия для слива эксплуатационных материалов из систем двигателя и узлов трансмиссии.



Рис. 1.8. Корпус машины (вид сзади справа)

1– защитные щитки воздухоотвода; 2–скоба для буксирования на плаву; 4 – амбразура для стрельбы из пулемета; 5, 6 – поручни; 7, 9, 11 – амбразуры для стрельбы из автоматов; 8, 14 – подножки; 10 – верхняя створка двери бокового люка, 12– нижняя створка двери бокового люка; 13 – крышка ниши для аккумуляторных батарей; 15 – выходной канал заднего хода на плаву; 18 – штырь буксирного приспособления; 19 – съемный лист кормы; 20 – заслонка водометного движителя; 21– козырек отводящего патрубка водооткачивоющего электронасоса; 23 – крышка заправочной горловины топливного бака; 24 – гнездо заднего фонаря; 43– отверстие устройства для выпуска отработавших газов; 44 – колпак воздухозаборника двигателя; 45 – крышка верхнего люка боевого отделения; 46 – крышка лючка для стрельбы из автомата



Башнябронетранспортера (рис. 1.9) – конусообразной формы, сварена из стальных броневых листов. Она установлена на шариковой опоре над вырезом в подбашенном листе крыши корпуса машины. В передней части башни имеется амбразура для установки спаренных пулеметов.



Рис. 1.9. Башня бронетранспортера



1.3.4. Техническая характеристика систем и узлов

Силовая установка представляет собой комплекс агрегатов и узлов, состоящий из двигателя и обслуживающих его систем: питания топливом, питания воздухом, смазки, охлаждения и облегчения пуска двигателя.

Двигатель – дизель, четырехтактный, 8-цилиндровый, V-образный, с турбокомпрессорным наддувом, жидкостного охлаждения. Мощность двигателя–191 кВт (260 л. с.). На машине может быть установлен такой же двигатель, но без турбокомпрессорного наддува мощностью 154,5 кВт (210 л. с.).

Система питания топливом. В системе питания БТР-80 применяется дизельное топливо. В зависимости от условий эксплуатации используется четыре марки топлива: летнее и три марки зимнего: зимнее до температуры воздуха –20° С, зимнее до –30° С и арктическое до –50° С. В систему питания входят два топливных бака, размещенные в корме машины, общей емкостью 300 л.

Система питания воздухом. Основным узлом системы является воздушный фильтр с автоматической эжекционной очисткой его от пыли.

Система смазки – комбинированная, под давлением и разбрызгиванием, с «мокрым» картером (т. е. нижняя часть картера двигателя является емкостью для масла). Масло в систему заправляется через заливную горловину картера двигателя и проверяется щупом. Заправочная емкость системы – 28 л. Применяемое масло: летом – М-10Г₂К, зимой – М-8Г₂К.

Система охлаждения – жидкостная, вентиляторная, закрытая, с принудительной циркуляцией охлаждающей жидкости.

Заправочная емкость: при заправке водой 50 л, при заправке антифризом 49 л.

Заправка системы осуществляется через заливную горловину радиатора.

Система облегчения пуска двигателя состоит из двух частей: электрофакельного устройства и подогревателя. Электрофакельное устройство предназначено для подогрева воздуха во впускных трубопроводах двигателя во время его пуска.

Подогреватель служит для подогрева охлаждающей жидкости в условиях низких температур. Подогреватель смонтирован на двигателе машины.

Трансмиссия БТР-80 – механическая, ступенчатая. Она состоит из следующих агрегатов и узлов (рис. 1.10): главного фрикциона 1, коробки передач 2, раздаточной коробки 3, карданных передач 4, мостов 5, колесных редукторов 6, узлов привода насоса водомета 8, узлов привода лебедки 7.

Главный фрикцион – «сухой», двухдисковый, с трением стали по фрикционному материалу, с гидравлическим приводом управления.

Коробка передач – механическая, пятиступенчатая, с механическим приводом управления.





Рис. 1.10. Схема трансмиссии БТР-80.

1 – редуктор лебедки; 2 – передний карданный вал привода лебедки; 3 – карданный вал привода колесного редуктора; 4 – колесный редуктор; 5 – задний карданный вал привода лебедки; 6 – карданный вал привода третьего моста; 7 – промежуточный карданный вал; 8 – передний карданный вал привода водометного движителя; 9 – промежуточная опора карданной передачи на водометный движитель; 10 – коробка передач; 11 – задний карданный вал привода водометного движителя; 12 – сцепление; 13 – редуктор водометного движителя; 14 – вал гребного винта; 15 – двигатель; 16 – гребной винт; 17 – четвертый мост; 18 – задний карданный вал привода четвертого моста; 19 –промежуточная опора карданной передачи на четвертый мост; 20 – третий мост; 21 – передний карданный вал привода четвертого моста; 22 – раздаточная коробка; 23 – карданный вал привода второго моста; 24 – второй мост; 25 – задний карданный вал привода первого моста; 26 – промежуточная опора карданной передачи на первый мост; 27 – передний карданный вал привода первого моста; 28 –первый мост



Раздаточная коробка предназначена для передачи мощности от коробки передач на ведущие мосты, водометный движитель и лебедку. Она размещается под сиденьями десанта.

Раздаточная коробка – механическая, двухступенчатая, с отбором мощности на водометный движитель и лебедку, с тормозными узлами стояночной тормозной системы. Привод управления – механический, четырехрычажный.

Карданные передачи служат для соединения между собой отдельных агрегатов, расположенных в разных местах машины. Карданные передачи имеют шарниры с игольчатыми подшипниками и телескопические шлицевые соединения.

Мосты предназначены для передачи мощности к колесным редукторам. На машине установлено четыре ведущих моста со специальными кулачковыми дифференциалами.

Колесные редукторы представляют собой одноступенчатую передачу, состоящую из двух цилиндрических шестерен. Они размещены в ступицах опорных колес.

Ходовая часть состоит из колесного движителя и подвески. Колесный движитель состоит из восьми ведущих колес. Колеса съемные, с разъемным ободом. Шины бескамерные, с регулируемым давлением.

Давление воздуха в шинах в зависимости от дорожных условий и скорости движения машины регулируется в пределах от 300 до 50 кПа (от 3,0 до 0,5 кгс/см²).

Подвеска – независимая, торсионная, с гидравлическими телескопическими амортизаторами.

Водоходный движитель БТР-80 представляет собой один водомет с осевым насосом, расположенный в кормовой части машины.

Управление колесным движителем и водометом осуществляется при помощи рулевого механизма.

Рулевое управление предназначено для обеспечения движения машины в заданном направлении.

Поворот машины при движении на суше осуществляется поворотом колес двух передних мостов, а на плаву – одновременным поворотом водяных рулей, заслонок и колес.

Рулевой механизм – механический, с гидравлическим усилителемо.



Контрольные вопросы



1. Назначение боевой машины пехоты БМП-2 и БТР-80.

2. Боевая и техническая характеристика БМП-2.

3. Боевая и техническая характеристика БТР-80.

4. Компоновка БМП-2.

5. Компоновка БТР-80.

6. Размещение экипажа и десанта в БМП-2.

7. Размещение экипажа и десанта в БТР-80.

8. Общее устройство корпуса и башни БМП-2.

9. Общее устройство корпуса и башни БТР-80.

10. Правила пользования люком механика-водителя БМП-2 и БТР-80.

11. Правила пользования дверями и люками корпуса БМП-2, БТР-80.

12. Правила пользования крышей над силовым отделением БМП-2.

13. Расположение приборов наблюдения, агрегатов и узлов, внутреннего оборудования в отделении управления БМП-2, БТР-80.

14. Расположение и крепление вооружения, боекомплекта, приборов наблюдения и прицеливания, агрегатов и узлов стабилизатора вооружения, внутреннего оборудования в боевом отделении БМП-2.

15. Расположение и крепление вооружения, боекомплекта, приборов наблюдения и прицеливания, внутреннего оборудования в боевом отделении БТР-80.

16. Расположение и крепление систем силовой установки и силовой передачи в силовом отделении БМП-2.

17. Расположение и крепление систем силовой установки и трансмиссии БТР-80.





Похожие статьи:

poznayka.org

Полукопия БТР-80 масштаба 1/6 (бортовая трансмиссия, электроподвеска, гиростабилизация)

Еще с детства любил конструировать и экспериментировать — ходил в радио и авиамодельный кружок. Получил высшее образование по системам автоматического управления и некоторое время поработал конструктором беспилотных летательных аппаратов, но доходы были не высокие и пришлось сменить деятельность на IT.
Однажды с другом купили попробовать машинку масштаба 1/16 и затянуло…


 Перешел на масштаб 1/10, переделывал из 4х4 в 6х6, катал детей на санках и коньках за машинкой.
Но все было как-то стандартно, а инженерная мысль не давала покоя.
Решил сделать шасси с особенностями, которые редко увидишь в масштабных моделях.
Запчасти старался выбирать совместимые с моими остальными машинами для унификации.(Traxxas Summit, E-Maxx)

Итак шасси 8x8x8.
Трансмиссия бортовая — у левого и правого борта свой электромотор. (такая трансмиссия применяется в гусеничной технике и некоторых внедорожниках).
Это позволяет передавать необходимый момент на колеса в повороте без применения дифференциала. Т.е. дифференциал реализуется программным образом в контроллере управления. Такой тип трансмиссии позволяет осуществлять разворот на месте. Не требуются дополнительные блокировки для повышения проходимости.

Колесные редукторы пришлось изготавливать самому. Точнее сделал чертеж и отдал фрезеровщику.

Сам редуктор очень просто устроен — в нем по две конические шестерни на колесо.


Каждый редуктор является проходным — т.е. можно сделать шасси с различным количеством ведущих осей, без дополнительных механизмов.

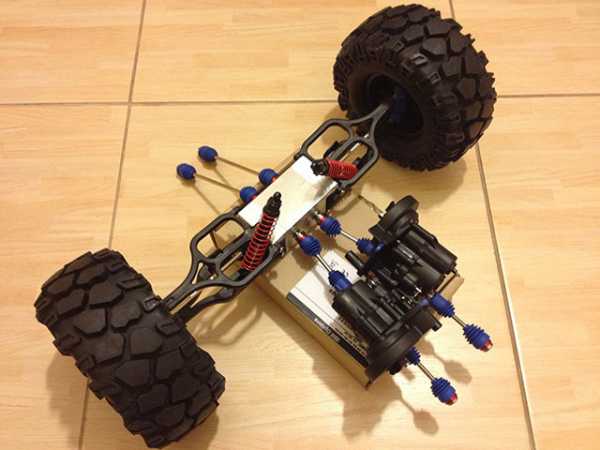

Редуктор с карданами

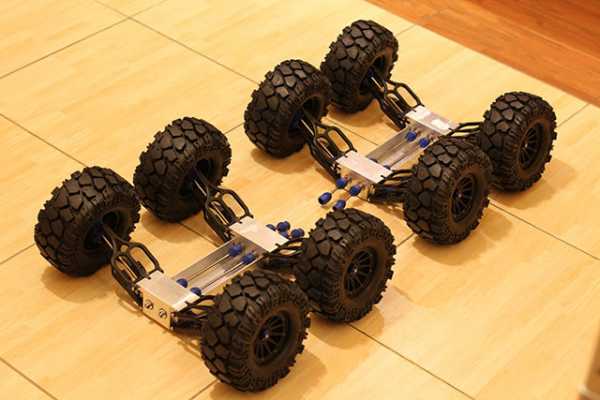

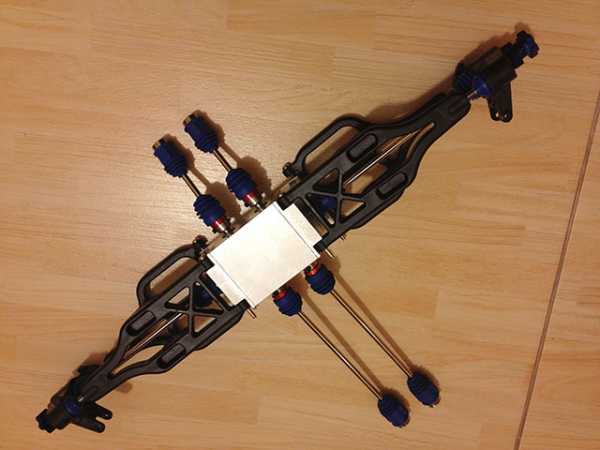

Редуктор является силовым элементом, на него крепятся все детали подвески. Редуктора соединяются между собой алюминиевым уголком.

Коробки скоростей стандартные двух скоростные от радиоуправляемых машин такого класса.

Проверка редукторов.


Моторы применил бесколлекторные трехфазные с сенсорной обратной связью, для плавного управления на низких оборотах. Коллекторные не стал применять из-за низкой надежности.


Контроллеры моторов дополнительно загерметил термокомпаундом КПТД.

Крепление моторов

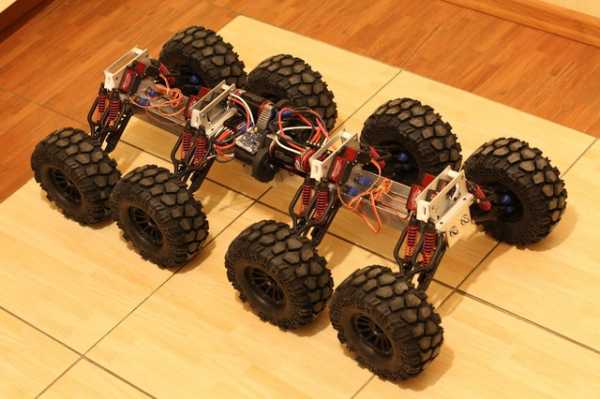

Подвеска колес с электрически изменяемым клиренсом.
Каждое колесо соединено с шасси через пружину и масляный амортизатор, но не напрямую, а через рычаг с электроприводом.

Это предварительная версия.


На каждое колесо используется свой канал управления.
Это позволяет управлять не только вертикальный уровень, но и менять горизонт.
Т.е. осуществлять продольную и поперечную устойчивость кузова.

В подвеске четыре режима:
1. Полностью отключенные сервоприводы.
2. Статическое управление клиренсом и горизонтом.
3. Прогрессивная поперечная стабилизация в поворотах (шасси накреняется внутрь поворота, как мотоцикл).
4. Гиростабилизация.

Минимальный клиренс.

Максимальный клиренс.


Проверка электроподвески.

Проверка гироскопической обратной связи.


Рулевых механизма четыре. Все колеса поворотные. На один сервопривод подключено по два колеса, но не с левого и правого борта, как на классических машинах, а соседние по одному борту. Например переднее правое соединено со средним передним правым. Далее будет пример различных комбинаций управления.

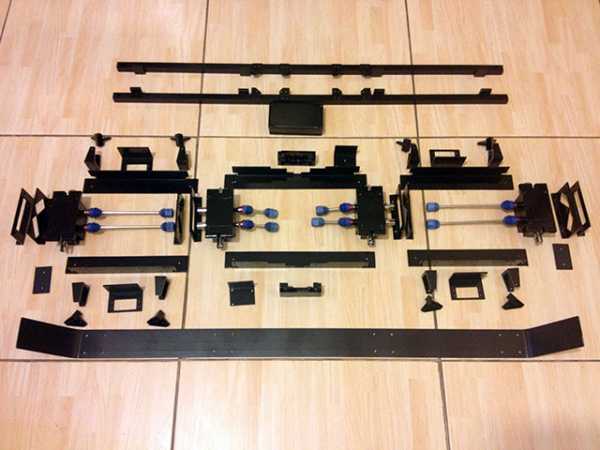

 Держатели рулевых тяг пришлось сделать самому.




Я сделал четыре режима рулевого управления:
1. Классическое — поворачивают только передние колеса.
2. Поворачивают передние и задние колеса, но задние зависят от скорости движения. Для повышения маневренности на малой скорости сильно поворачиваются, а на большой скорости практически не поворачиваются для повышения устойчивости.
3. Колеса фиксируются в среднем положении, руление осуществляется изменением момента в бортовой трансмиссии.
4. Дополняет третий вариант складыванием колес плугом для разворота на месте с меньшим трением.


На все потребовалось 12 сервоприводов.
Сервоприводы высоковольтные и подключены напрямую к 2s LiPo аккумуляторам.

 Самодельные части после покраски


Все функции управления реализовал на квадрокоптерном контроллере CRIUS AIO Pro на базе кода Arduino Multiiwi 2.2.
В контроллере много портов ввода/вывода и готовая трехосная гиро система.
Контроллер находится в центре шасси сверху в герметичном алюминиевом корпусе, вместе с ним восьмиканальный приемник системы радиоуправления.
Система радиоуправления восьмиканальная самолетная Turnigy 9x.


Дополнительно планирую добавить датчики оборотов на моторы, чтобы реализовать алгоритмы устойчивости в поворотах, противобуксовочный режим, а так же антиблокировку при торможении.

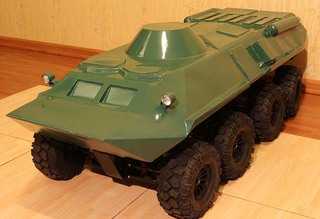

БТР-80 получился случайно — дело в том, что изначально я делал просто шасси 8×8 и когда задумался над корпусом, то оказалось, что его основные размеры совпали с БТР.

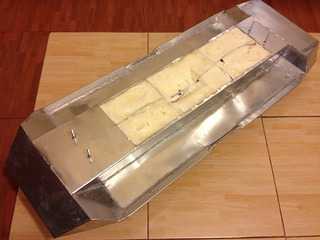

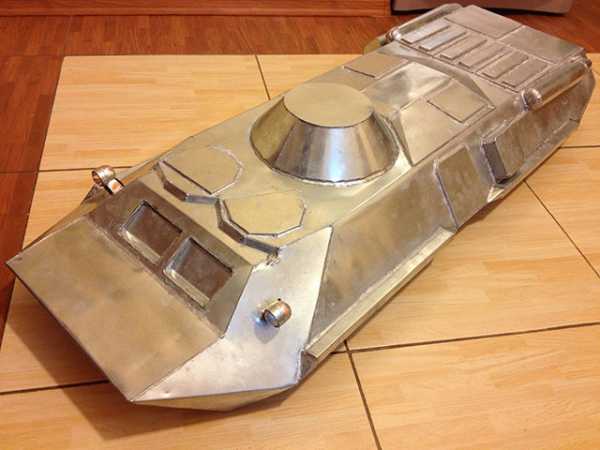

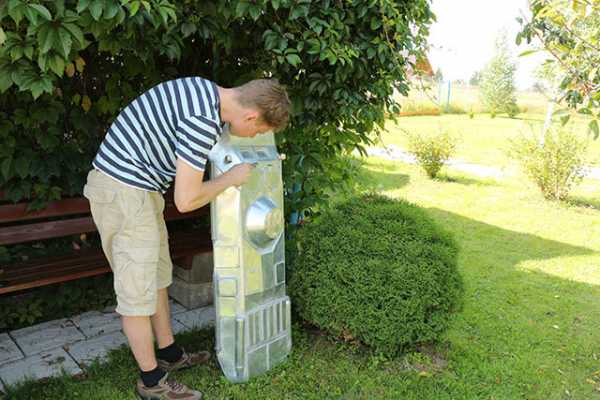

Корпус сделал из оцинкованной стали пайкой. За основу для выкроек взял бумажную развертку от чехов масштаба 1/25 и пластмассовую модель «Звезда» для склейки масштаба 1/35. Нижнюю часть пришлось частично срезать для совместимости с моим шасси, поэтому получился немного приплюснутым.

Внутреннюю полость для плотности заполнил монтажной пеной.

Фары сделал в медном корпусе для хорошего охлаждения. Внутри светодиод CREE XM-L T6 с драйвером.

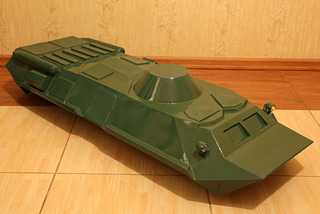

После покраски.


К сожалению корпус получился значительно тяжелей, чем запланированная грузоподъемность шасси.
Постараюсь сделать легкую версию из лексана.

Пока пришлось заменить пружины на более мощные, а электроприводы в подвеске использовать кратковременно.

Пушку пока ставить не стал, боюсь мои дети могут пораниться. Возможно сделаю мягкий муляж.

ТТХ:

ВхШхД 1180x460x440мм (при максимальном клиренсе), колея 400мм

Клиренс меняется от 0 до 80мм. (со слабыми пружинами)

Вес: 21кг (из них корпус — 6 кг, шасси — 15 кг вместе с аккумуляторами)

Питание: два 3s LiPo 6000mAh на моторы, два 2s LiPo 6000mAh на сервы.



Видео процесса сборки

Рассказываю про основные особенности

Смотрим с 7:49 минуты про нестандартное применение машины )))

Первые испытания

В этом видео меняю клиренс


Старался изложить кратко.
Если, что забыл упомянуть, то веду блог про свои машины
http://www.krohpit.ru

Прямая ссылка на БТР   http://www.krohpit.ru/2013/07/rc-btr-80-rus.html
Прямая ссылка на шасси   http://www.krohpit.ru/2013/01/krohpit-8×8-gyro.html
Прошивка контроллера http://www.krohpit.ru/2012/12/crius-all-in-one-pro-krohpit-8×8.html

Жду вопросы, предложения дополнительных идей.

P.S. От идеи до модели прошел примерно год.
Машину сделал такую крупную, потому что моим детям нравится на санках на буксире кататься, а то у Summit 6×6 уже мощи не хватает. Семейство то пополнилось пока собирал машину )) Успел доделать как раз перед снегопадами.
Для дальнейших работ с электроподвеской сделаю 4х4 вариант этого шасси.

www.parkflyer.ru
