Пистолет Браунинг образца 1910 года (FN Browning 1910) |

Как известно Джон Мозес Браунинг разрабатывал оружие не только для американской компании Кольт, но и для бельгийской Fabrique Nationale (FN). В соответствии с соглашением от 07 июля 1897 года Fabrique Nationale занималась продажами оружия конструкции Браунинга на большей части Европы и не имела право выходить на рынки Америки. По этой причине пистолет Браунинг образца 1910 года (FN Browning 1910) не был запатентован в США и не изготавливался там.

Патент на пистолет FN Browning 1910 Джон Браунинг получил еще 20 февраля 1909 года в Бельгии. Вероятно в это же время был изготовлен первый прототип. Несмотря на это к промышленному производству этого пистолета компания Fabrique Nationale приступила лишь в конце 1912 года. Это объясняется тем, что необходимо было завершить основные продажи пистолетов FN Browning model 1900.

Пистолет Браунинг образца 1910 года после появления на рынке быстро вытеснил своего предшественника — Браунинг образца 1900 года. В начале 20 века «Браунингом» в Европе и России часто называли любой самозарядный пистолет. После выпуска на рынок пистолета FN Browning 1910 он получил название Browning Automatic Pistol, New Model (Браунинг автоматический пистолет, новая модель). В это время Браунинг образца 1900 года называли старой моделью — Browning Automatic Pistol, Old Model.

Вероятно в связи с расширением ассортимента выпускаемого оружия, когда возросла популярность пистолетов Браунинг Модель 1903 года, Браунинг Модель 1906 года, пистолет Браунинг образца 1910 года начали называть Browning Automatic Pistol, Model 1910 (Браунинг Автоматический пистолет, модель 1910). После Второй Мировой войны оружие получило название «Browning Automatic Pistol, Model 10» (Браунинг Автоматический пистолет, модель 10). В настоящее время оружие обычно называют FN Browning 1910 или FN Browning Modell 1910 Pistol (пистолет Браунинг образца 1910 года, изготовленный на предприятии Fabrique Nationale).

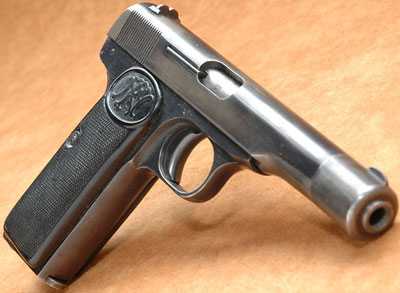

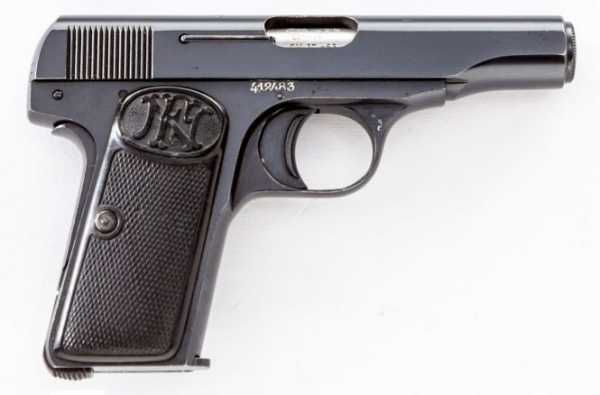

Пистолет Браунинг образца 1910 года (FN Browning 1910) по общей конструкции очень похож на пистолет FN Browning M 1906. Единственным существенным отличием, помимо габаритных размеров, является размещение возвратной пружины не под стволом, а вокруг ствола пистолета. В передней части затвора установлена специальная втулка с байонетным креплением. С помощью нее возвратная пружина устанавливается в затвор и удерживается там.

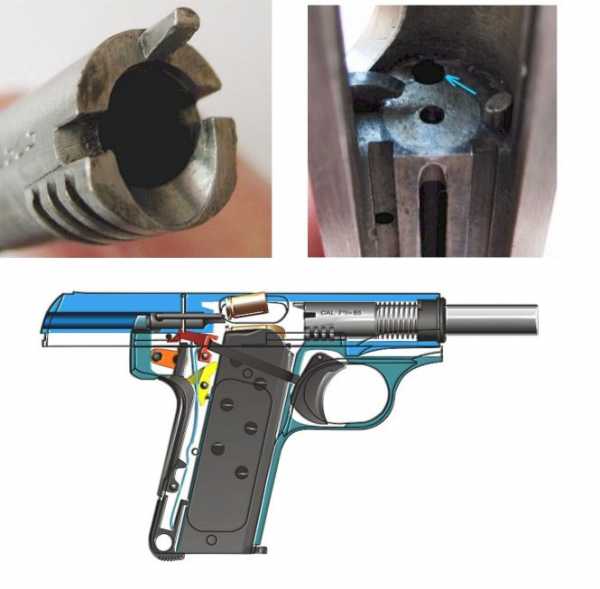

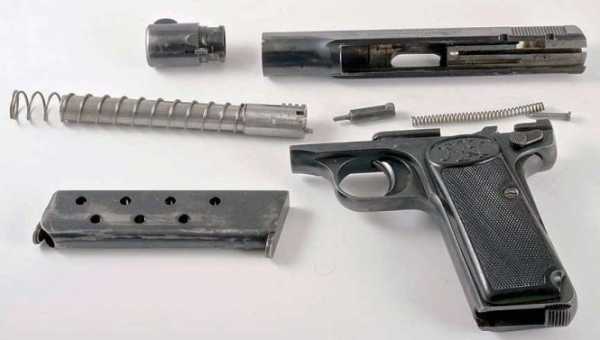

Передняя втулка затвора имеет насечку и шлицы под специальный ключ. После удаления втулки из затвора извлекается возвратная пружина, а затем ствол.

Ударно-спусковой механизм пистолета Браунинг 1910 одинарного действия, ударникового типа. Спусковой крючок через спусковой рычаг воздействует на шептало. Шептало закреплено на оси, его задний выступ удерживает ударник в боевом положении. При нажатии на спусковой крючок, шептало под действием спускового рычага поворачивается, его задний край опускается вниз и освобождает ударник — происходит выстрел. Роль разобщителя выполняет верхний выступ спускового рычага, который в обычном положении входит в выемку в нижней части затвора. При движении затвора в крайнее заднее положение, выемка смещается и затвор нажимает на выступ спускового рычага, разъединяя его с шепталом.

На правой стороне затвора размещено овальное окно для извлечения гильз.

Ствол удерживается в оружии за счет выступов в нижней части патронника, которые входят в пазы рамки. Над патронником установлена специальная выступающая шпилька, которая входит в соответствующее гнездо в затворе. Это предотвращает непроизвольное вращение ствола в рамке оружия. Выбрасыватель закреплен в средней части на оси. Спиральная пружина подпирает заднюю часть выбрасывателя. Извлечение гильз происходит вправо-вверх.

Верхнюю часть затвора покрывает антибликовая насечка. Прицельные приспособления в виде мушки и целика не выступают за пределы оружия, образуя закругленные линии и гладкую поверхность затвора. В совокупности с небольшими размерами рамки это обеспечивает удобство скрытого ношения пистолета в карманах одежды.

Пистолет Браунинг Модель 1910 года оборудован тремя предохранителями: автоматическим, ручным флажковым и магазинным. Автоматический предохранитель представляет собой клавишу на тыльной стороне рукоятки. Он блокирует шептало и выключается, когда стрелок обхватывает рукоятку пистолета кистью руки.

Ручной флажковый предохранитель размещен на левой стороне рамки позади щечки рукоятки. Во включенном положении он блокирует автоматический предохранитель, не позволяя нажать его клавишу. При включении ручного предохранителя, верхний выступ его рычага входит в правый паз на левой стороне затвора и препятствует движению затвора.

Кроме этого с помощью ручного предохранителя можно зафиксировать затвор в крайнем заднем положении. Для этого после отведения затвора назад, нужно рычаг флажкового предохранителя повернуть вверх, совместив его выступ с левым пазом на поверхности затвора. После этого можно повернуть ствол и вывести его выступы из пазов рамки, после чего снять с рамки затвор вместе со стволом и возвратной пружиной.

Конструкция пистолета FN Browning 1910 предусматривает наличие магазинного предохранителя. Он представляет собой специальный рычаг, закрепленный на оси в рамке, который после извлечения магазина из пистолета опускается вперед. При этом задний выступ данного рычага блокирует движение клавиши автоматического предохранителя. Таким образом после извлечения магазина из пистолета невозможно вести стрельбу.

Изначально пистолеты Браунинг образца 1910 года выпускались калибром 7,65 мм. Вероятно через несколько месяцев после начала промышленного производства FN приступила к изготовлению пистолетов FN Browning 1910 калибра 9 мм Browning Short (0.38).

Так как длина патронов калибра 7,65 мм (0.32) и 9 мм (0.38) одинакова, Джон Мозес Браунинг изначально разрабатывал пистолет FN Browning 1910 так, чтобы можно было изменить калибр оружия заменив лишь ствол.

Магазины пистолетов Браунинг образца 1910 года одинаковые и отличаются лишь маркировкой и количеством отверстий для контроля боеприпасов. У пистолетов калибра 0.32 на правой стороне магазина нанесена маркировка  в две строки «-FN-  7,65 M/M». На боковой поверхности магазина сделано шесть круглых отверстий. У пистолетов Браунинг 1910 0.38 калибра нанесена маркировка «-FN-  9 M/M» и сделано пять отверстий.

Пистолет FN Browning 1910 имеет общую длину 153 мм, длину ствола 88 мм, высоту 106 мм, толщину 28 мм. Вес оружия без патронов 580 грамм. Емкость магазина: 7 патронов калибра 7,65 mm Browning или 6 патронов калибр 9 mm Short Browning.

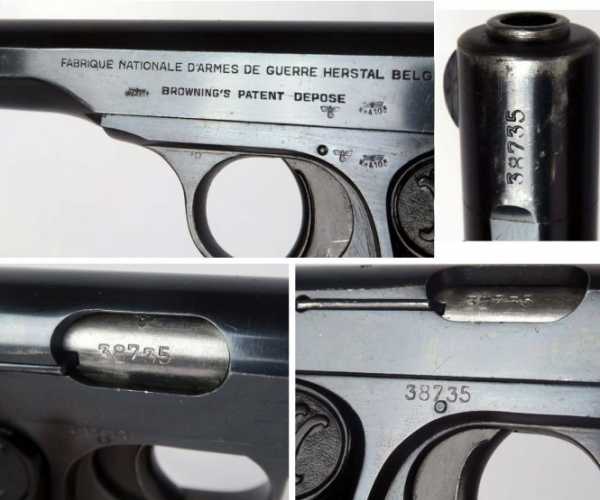

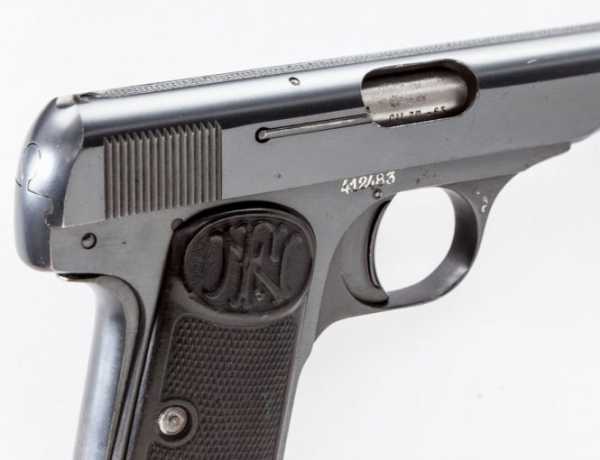

Серийный номер пистолета указан на правой стороне рамки над спусковым крючком и на нижней части затвора.

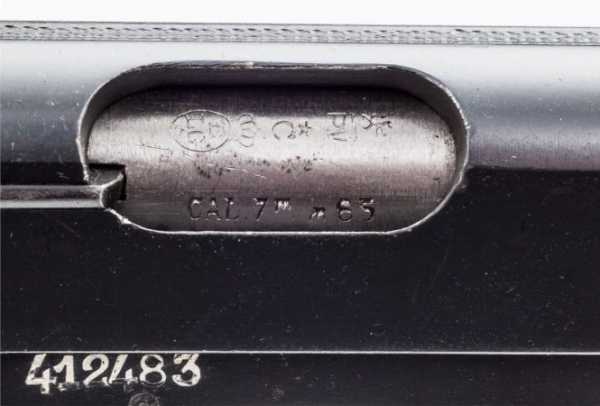

Через окно для извлечения гильз в затворе видна маркировка, нанесенная на поверхности патронника ствола. Обычно она представляет собой указание калибра оружия и бельгийские приемные клейма.

С левой стороны рамки и затвора над спусковой скобой размещена маркировка в виде вставшего на дыбы льва с буквами «PV» под ним. Эта маркировка указывает на то, что данное оружие предназначено для стрельбы патронами с бездымным порохом. Правее нанесено инспекторское клеймо в виде буквы под звездой. Буква «G» на пистолете, изображенном на фото, указывает на клеймо инспектора Charlier Josef.

Пистолет FN Browning 1910 мог комплектоваться простой кожаной кобурой армейского или полицейского образца с клапаном и карманом для хранения запасного магазина.

В ходе многолетней эксплуатации пистолет Browning 1910 показал себя очень надежным и удобным оружием. Его использовали как гражданское оружие самообороны, для вооружения полиции и армии ряда стран. Считается, что выстрелы из этого пистолет стали причиной начала Первой Мировой Войны. Именно из него 28 июня 1914 года сербский террорист Гаврило Принцип убил в Сараево австрийского престолонаследника эрцгерцога Франца Фердинанда и его жену Софию Хотек.

Андрей Пасюта

Популярность: 6%

Читайте интересные материалы нашего сайта:



Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

FN Browning 1910 пистолет — характеристики, фото, ттх

Пистолет FN Browning 1910

Пистолет FN Browning 1922





Модель 1910 на долгое время заняла нишу компактного личного оружия скрытого ношения. Основное отличие данного пистолета от предыдущих конструкций Браунинга заключается, прежде всего, в компоновке. Возвратная пружина размещена на стволе, за счет чего значительно уменьшились габариты затвора-кожуха и оружия в целом. Недостатком такой схемы является перегрев возвратной пружины при продолжительной и скоростной стрельбе, потеря ею своих механических качеств, вследствие чего затвор-кожух может не дойти до крайнего заднего положения. Первоначально модель 1910 выпускалась под патрон 7,65mm Browning. С 1912 года начался выпуск пистолетов под патрон 9mm Short.

В 1922 году, по заказу Королевства сербов, хорватов и словенцев, был выпущен новый вариант модели 1910 с удлиненным стволом и рукояткой, вмещающей магазин большей емкости, получивший наименование FN Browning 1922. Его магазин, вмещавший 9 патронов 7,65mm Browning или 8 патронов 9mm Short. Автоматика обоих моделей работает по схеме использования отдачи при свободном затворе. Возвратная пружина крепится втулкой. Ударно-спусковой механизм ударникового типа, одинарного действия. Пистолет оснащен тремя предохранителями — флажковым, автоматическим рычажным и магазинным. Однорядный магазин удерживается при помощи защелки, расположенной в нижней части рукоятки. Прицельные приспособления модели 1910 представляют собой продольный паз, проходящий вдоль верхней кромки затвора-кожуха, внутри которого спереди размещена полукруглая мушка. Модель 1910/22 отличается выступающим целиком с возможностью внесения боковых поправок и мушкой, являющейся частью втулки ствола.

В ходе многолетней эксплуатации Браунинги 1910 и 1910/22 показали себя очень надежными, удобными, долговечными и достаточно эффективными. Эти пистолеты были как личным оружием самообороны граждан, так и табельным оружием в армиях и полиции различных стран мира. Модель 1910 была так же и оружием террористов. 28 июня 1914 года из Браунинга 1910, номер 19074, сербский террорист убил в Сараево австрийского престолонаследника эрцгерцога Франца Фердинанда и его жену Софью Хотек, что послужило формальным поводом к началу Первой Мировой войны.

Браунинг 1910/22 в 1920 — 1940 гг. состоял на вооружении армий Бельгии, Югославии и Нидерландов, хотя наиболее широко они применялись в полиции. Во время Второй Мировой войны компактными Браунингами пользовались отряды сопротивления. Но в большем количестве Браунинги модели 1910/22 использовались немецкой армией в качестве оружия ограниченного стандарта под обозначением Pistole 626(b) калибра 7,65 мм и Pistole 641(b) калибра 9 мм. За время оккупации Бельгии было изготовлено около 363000 таких пистолетов. В будущем они стали прообразами карманных и полицейских моделей фирмы Вальтер, таких как модель 8, а так же ПП и ППК, которые в свою очередь стали основой других не менее известных пистолетов.

Технические характеристики пистолета Browning model 1910

  • Калибр: 7,65mm Browning или 9mm Short
  • Длина оружия: 153 мм
  • Длина ствола: 88 мм
  • Высота оружия: 106 мм
  • Ширина оружия: 28 мм
  • Масса без патронов: 580 г
  • Емкость магазина: 7 или 6 патронов



Пистолеты

www.armoury-online.ru

Отец всех пистолетов — Браунинг

Имя «Браунинг» известно каждому человеку, который увлекается детективной литературой или историей. Почти все представители модельного ряда пистолетов «Браунинг» применялись для громких убийств – начиная с покушений на эрцгерцога Франца Фердинанда в 1914 году и В.И. Ленина в 1918 году и заканчивая президентом Франции Полем Думером.

Характеристики пистолетов «Браунинг» позволили им завоевать громадную популярность в качестве гражданского оружия. Каждая модель оружия становилась поистине бестселлером и являлась прообразом для разработок других оружейных фирм.

Содержание статьи

История создания

Конструктор и изобретатель Джон Браунинг начал заниматься разработкой новых систем личного оружия в конце 19-го столетия. Именно ему принадлежит авторство идей использования отдачи ствола или затвора для привода механики самозарядных пистолетов.

Выпуск всех систем разработки Браунинга велся на бельгийском предприятии, принадлежащем компании Fabrique Nationale d’Armes de Guerre (сокращенно FN – «Национальная фабрика военных вооружений»).

Модель 1900 года

Первые опытные образцы такого оружия были представлены в середине 1895 года и были рассчитаны на применение патронов калибра 9 или 7,65 мм. Конструктор предлагал свою разработку представителям американской компании «Кольт», но их не устроил малый калибр оружия. Браунинг создал еще несколько вариаций своего первого пистолета, но и они не смогли заинтересовать американцев.

Ситуацию спала бельгийская фирма FN, которая подписала с разработчиком в июле 1897 года контракт на производство первого пистолета системы «Браунинг» под обозначением «Модель 1900». Внешний облик и механика этого варианта стали образцом почти для всех пистолетов, вплоть до самых современных образцов.

Механика пистолета «Браунинг 1900» использовала в работе энергию отдачи свободного затвора с большим весом. При этом затвор собирался в единое целое с крупногабаритным кожухом. Соединение деталей разборное винтовое.

На основной рамке оружия жестко закреплен ствол, над которым находится пружина комбинированного действия. Она используется для обратного движения затвора и в качестве боевой. Для производства выстрела применялся ударно-спусковой механизм классического ударникового типа. Невзведенный рычаг ударника перекрывает обзор через прицельные приспособления, заранее предупреждая стрелка о неготовности оружия к применению.

В рукоятке расположен сменный магазин на 7 патронов конструкции Браунинга типа 7,65*17 мм. Несмотря на малые размеры, пуля такого патрона имела хорошие характеристики – с 10 метров она пробивала навылет четыре сосновые доски (толщиной по 25 мм каждая), установленные с воздушным зазором в 25 мм.

На расстоянии до 200 метров пуля была способна пронзить две такие доски.

Фиксация магазина осуществляется специальной защелкой, установленной на нижней части. Окно для выброса стреляных гильз выполнено в рамке и размещено на правой стороне. Для предупреждения случайного выстрела в конструкции Браунинга имеется предохранитель, переключаемый флажком на левой стороне рамки. Самые первые пистолеты не имели специального кольца (антабки) для установки страховочного шнура.

Существовало несколько вариантов модели 1900, отличавшихся длиной ствола. Наиболее распространенная версия оснащалась 102 мм стволом и широко использовалась различными службами охраны правопорядка и армиями в ряде стран Европы.

Более длинный 122 мм вариант на официальном вооружении нигде не состоял. Оба варианта применялись в армии Российской империи под обозначениями «Браунинг №1» и «Браунинг №2» в качестве табельного оружия для офицеров.

Пистолеты 1903 и 1906 годов выпуска

Спустя несколько лет в производство пошел модернизированный вариант пистолета под обозначением «Модель 1903».

Основными отличиями этого оружия стали:

  • Применение более мощного патрона 9*20 мм.
  • Размещение возвратной пружины на более удобном месте – под стволом.
  • Боевая пружина выполнена в виде отдельной плоской детали и установлена по тыльной стороне рукоятки.
  • Введение в конструкцию дополнительного пластинчатого предохранителя, расположенного на задней стенке рукоятки. При включенном состоянии предохранитель блокирует тягу спускового крючка. Отключение осуществляется плотным обхватом рукояти рукой стрелка.
  • Применение куркового механизма со скрытым внутри кожуха механизмом.

Платой за все эти улучшения стало увеличение веса пистолета «Браунинг» 1903 на почти 50% — до 0,91…0,93 кг. Опционально модель 1903 года могла оснащаться кобурой, изготовленной из дерева. Она могла применяться как дополнительный приклад и увеличивала точность и кучность ведения огня на больших расстояниях.

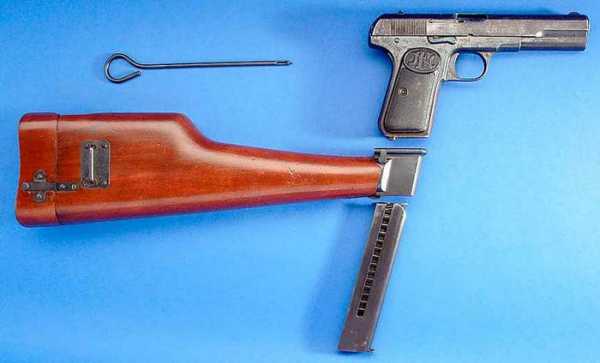

Емкость стандартного магазина осталась прежней, но появился опциональный вариант с увеличенной до 10 патронов вместимостью.
Основное производство велось на фабриках FN. После Первой мировой войны выпуск модели наладили в Швеции на заводе «Хускварна».

Шведские «браунинги» имели собственное обозначение 9 mm Pistol M/07 и несли на рукоятке эмблему шведского завода-изготовителя. Модель 1903 применялась армиями многих государств, в том числе Дании, Бельгии, Испании, Швеции. Трофейные пистолеты под обозначением Pistole 622(b) достаточно широко применялись в полицейских частях и в Вермахте.

Поскольку крупногабаритные модели М1900 и М1903 не подходили для скрытого ношения, то в 1906 появилась компактная версия оружия, рассчитанная на применение патрона 6,35*15,5HR. Принцип действия и размещение основных узлов было позаимствовано у более крупных моделей. В рукоятке устанавливался сменный магазин на 6 патронов.

Система предохранителей полностью повторяла схему М1903, однако самые первые партии пистолета не имели флажка-переключателя на левой стороне. Выброс гильз осуществлялся вправо через окно в кожухе. Благодаря уменьшенному калибру вес пистолета образца 1906 года составлял всего 0,38 кг.

Модель 1906 оказалась очень удачной и, к моменту прекращения производства в 1914 году, была растиражирована в количестве около 1,2 млн. экземпляров. Позднее такие пистолеты производили фирма «Кольт» и целый ряд мелких оружейных мастерских в Испании (Unceta, S.E.A.M и другие).

Идеи Браунинга оказали определенное влияние на конструкцию пистолета Коровина, который использовал в качестве боеприпасов патроны 6,35*15 мм. Это оружие использовалось до начала 50-х годов сотрудниками сберегательных касс.

Пистолеты Браунинга 1910 и 1935 годов выпуска

В созданной на замену М1900 новой модели пистолета было впервые в мире применено размещение пружины возвратного механизма вокруг внешней поверхности ствола. Такое компоновочное решение позволило значительно снизить габаритные и весовые параметры оружия.

Вторым отличием «Браунинга» образца 1910 года стала возможность изготовления оружия двух модификаций под разные патроны – 7,65*17 мм и 9*17 мм. В конструкцию пистолета был введен дополнительный блокиратор спускового крючка при вынутом магазине питания.

До 1922 года выпускались пистолеты на 7 и 6 (9 мм калибра) патронов с длиной ствола всего 88 мм. Вес таких пистолетов не превышал 0,59 кг (без патронов). В 1922 году оружие прошло модернизацию и пошло в производство под обозначением «Браунинг Модель 1922» или М1910/22.

Основными отличиями стал ствол с увеличенной до 113 мм длиной и более емкие магазины, вмещавшие в зависимости от калибра 9 или 8 патронов. При этом вес оружия вырос всего на 110 грамм. На длинноствольном оружии применяется стандартный затвор, и кожух со специальным кольцевым удлинителем в передней части.

Такое решение позволило уменьшить номенклатуру новых деталей и снизило себестоимость пистолета.

Оружие оказалось весьма популярным и продержалось в производстве до 1983 года в двух модификациях – модель 130 и модель 125.

При этом последняя версия оснащались подвижными прицелами, что позволяло улучшить точность и кучность стрельбы.

Оружие поставлялось и на рынок США, где получило известность под обозначением «Browning 380 Pistol».

Американские варианты, как правило, имеют регулируемый прицел и иную форму рукоятки. Помимо оригинальных пистолетов фирмы FN встречаются копии, произведенные мелкими оружейными мастерскими Испании и ряда других европейских стран.

Большое количество пистолетов «Браунинг» образца 1910 года было захвачено германскими войсками при оккупации территории Бельгии. Они поступили на вооружение Вермахта под обозначениями Pistole 626(b) для вариантов 7,65 мм и Pistole 641(b) для 9 мм версии.

«Браунинг Модель 1922» оказалась последним серийным пистолетом, созданным Джоном Браунингом. Выдающийся конструктор умер в 1926, не успев закончить разработку новой модели. Проектирование пистолета «Браунинг» образца 1935 года завершил главный конструктор компании FN Дидье Сэв.

Основная масса выпушенных пистолетов использовала патрон «парабеллум» 9*19 мм, которые располагались в двухрядном магазине емкостью в 13 единиц. В качестве основного названия М1935 используется имя «Hi Power». Часто встречаются обозначения Р35 или НР35. Мощный патрон позволяет вести огонь на дистанции до 500 м (с применением жёсткой кобуры-приклада).

При стрельбе с рук дистанция ведения прицельного огня составляет до 50 метров.

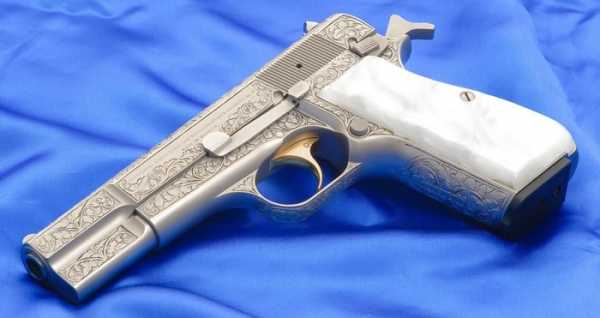

В основе работы механики пистолета «Браунинг Хай Пауэр» лежит использование энергии отдачи короткого хода ствола. Сразу после выстрела ствол начинает откатываться назад и вводит в зацепление с затворной задержкой специальный паз, размещенный на расширении детали ствола в казенной части.

При дальнейшем откате ствола стрежень оси задержки сдвигает тыльную часть ствола вниз. Имеющиеся на стволе зацепы расстыковываются с затвором-кожухом, после чего ствол тормозится.

Затвор продолжает движение и вынимает стреляную гильзу из патронника и отражателем выбрасывает наружу. Выбрасыватель на ранних Hi Power размещался внутри кожуха, но с 1965 года его разместили снаружи. Тогда же изменили внешний вид курка. Общие принципы работы «Хай Пауэр» аналогичны механике пистолета «Кольт» М1911, являющегося разработкой все того же Джона Браунинга.

Выстрел производится обычным курковым механизмом с принципом одинарного действия. После опустошения магазина, расположенный в нем подаватель упирается в створку затворной задержки и поднимает ее вверх. Задержка заходит в специальный паз, отфрезерованный в затворе, и фиксирует его в крайней задней точке отката.

После установки новой обоймы стрелок опускает рычаг задержки вниз, и затвор энергично досылает верхний патрон в патронник. Механизм спускового крючка блокируется до момента, пока не будет установлен новый магазин. Боковые части рукоятки закрыты съемными деревянными крышками (щечками), закрепленными при помощи винтов.

Зашита от случайного выстрела осуществляется предохранительным устройством, одновременно блокирующим механизм шептала, а также затвор. Флажок-переключатель установлен на традиционном для «браунингов» месте – на левой боковой части рамки. В конструкции пистолета имеется разобщительное устройство, не допускающее выстрела при не полностью закрытом затворе.

Модифицированные аналоги

В настоящее время в Бельгии и Португалии продолжается выпуск модели 1935 года, имеющей обозначение «Хай Пауэр» P35.

Помимо стандартного 9 мм калибра, пистолет может быть оснащен стволом под патроны типа «парабеллум» 7,65*21 мм и более крупные «смит-вессоновские» 10*22 мм. При этом емкость магазина под крупнокалиберные патроны уменьшается до 10 патронов.

Прямым аналогом пистолета «Хай Пауэр» является «Кольт» М1911А1, который производится с 1926 года.

Для оружия применяются еще более крупные патроны 11,43*23 мм.

Заключение

Все пистолеты системы «Браунинг» зарекомендовали себя как надежное, высокоэффективное и долговечное оружие. Массогабаритные показатели вполне достаточны для скрытого ношения.

В настоящее время продолжается серийный выпуск некоторых моделей, а также патронов и запчастей, поэтому пистолеты «Браунинг» продержатся на рынке гражданского оружия не один десяток лет.

Видео

warbook.club

Пистолет FN Browning M 1910 / M 1922 (Бельгия)

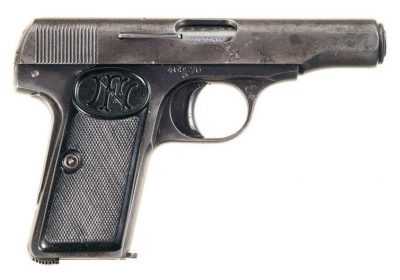

FN Browning M 1910 калибра 7.65 мм

В 1910 году легендарным американским оружейником Джоном Мозесом Браунингом (John Moses Browning) для бельгийской компании «Fabrique Nationale» (FN) был разработан новый пистолет под патрон 7.65х17 mm Browning. Эта модель получила название FN Browning M 1910 и заменила на рынке оружия пистолет Браунинга FN Browning M 1900, также выпускавшийся фирмой FN.

  FN Browning M 1910 FN Browning M 1922
Калибр, мм 7.65х17 9х17 7.65х17 9х17
Длина, мм 153 153 178 178
Длина ствола, мм 88 88 114 114
Вес без патронов, кг 0.590 0.590 0.700 0.700
Магазин, кол. патронов 7 6 9 8

Главной особенностью нового пистолета являлась возвратная пружина – вместо уплощенного затвора-кожуха, характерного для предыдущих моделей FN Browning, у которых возвратная пружина помещалась под стволом, в конструкции 1910 года возвратная пружина надевается на ствол и удерживается на нем муфтой, расположенной у самого дульного среза. В результате значительно уменьшились габариты затвора-кожуха и оружия в целом. Оружие стало компактнее и легче, а также заметно проще по устройству.

С 1912 года фирма «Fabrique Nationale» также наладила производство пистолета FN Browning M 1910 и под патрон 9х17 mm Browning.

FN Browning M 1910 калибра 9 мм

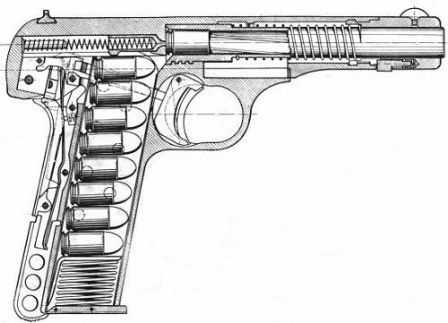

Автоматика пистолета Браунинга образца 1910 года работает за счет отдачи свободного затвора, а запирание канала ствола осуществляется массой кожуха-затвора и возвратной пружиной, расположенной на стволе.

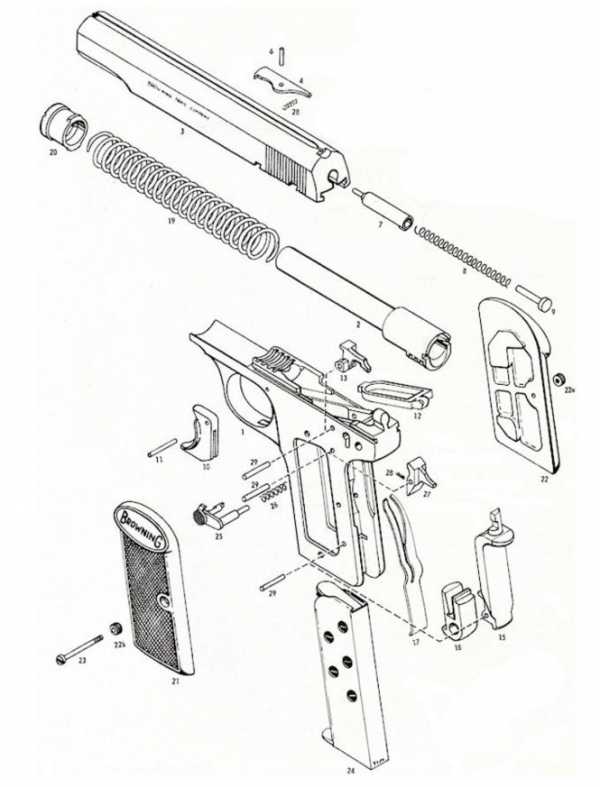

FN Browning M 1910

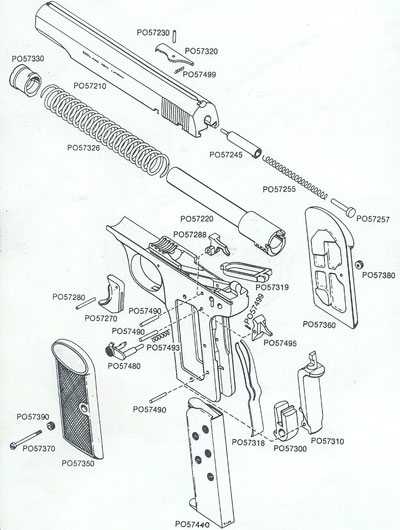

взрыв-схема

Ударно-спусковой механизм ударникового типа, одинарного действия.

Пистолет оснащен тремя предохранителями – автоматическим рычажным, ручным флажковым и магазинным. Автоматический предохранитель, расположенный на тыльной стороне рукоятки, выключается при правильном охвате рукоятки пистолета рукой. Флажковый ручной предохранитель, расположенный с левой стороны рамки в ее задней части, блокирует УСМ и затвор. Магазинный предохранитель исключает выстрел при извлеченном магазине.

Питание оружия боеприпасами осуществляется из отъемного магазина коробчатого типа  с однорядным расположением 7 патронов 7.65х17 мм или 6 патронов 9х17 мм. Защелка магазина расположена внизу рукоятки.

Прицельные приспособления открытого типа, постоянные, состоят из мушки и целика.

Пластмассовые щечки рукоятки имеют теснение фирмы FN и насечку.

Пистолет FN Browning M 1910 был одобрен и широко распространен в Европе в качестве полицейского оружия, а также оружия самообороны, и пользовался значительным коммерческим успехом во всем мире.

FN Browning M 1922 калибра 7.65 мм

В 1922 году правительство Королевства Сербии. Хорватии и Словении (впоследствии известного как Югославия) заказало у «Fabrique Nationale» 60000 пистолетов с длиной ствола 114 мм и восьмизарядным магазином.

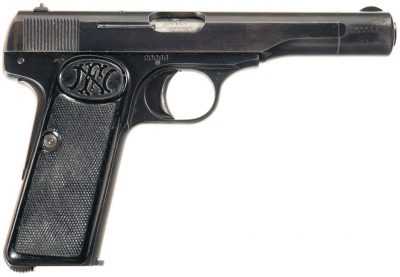

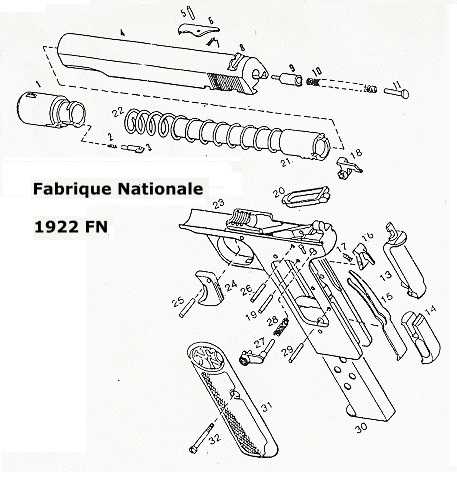

FN Browning M 1922
взрыв-схема

Самым быстрым способом выполнить заказ, было решение модифицировать пистолет FN Browning M 1910, путем увеличения рамки, чтобы поместить в ней магазин большей емкости, и адаптировать стандартный затвор-кожух так, чтобы он прикрывал ствол требуемой длины. Для того чтобы не слишком увеличивать себестоимость пистолета, инженеры FN разработали короткую трубчатую насадку, которая крепилась при помощи коленчатого выреза к модифицированному затвору-кожуху такого же типа, как у модели 1910 года.

Некоторое количество пистолетов образца 1922 года было выпушено под патрон 9х17 mm Browning при прежних размерах рамки и шестизарядном магазине, однако от этой модификации Fabrique Nationale довольно скоро отказалась и наладила выпуск ставших впоследствии стандартными модификации под патроны 9х17 мм и 7.65х17 мм с увеличенной рукояткой. Магазин этих пистолетов стал вмещать 9 патронов калибра 7,65 мм или 8 патронов калибра 9 мм.

Модифицированный пистолет получил обозначение FN Browning M 1922, а также стал известен как FN Browning M 1910/22. Модель 1910/22 весьма напоминала предыдущую, хотя ствол и затвор-кожух у нее были длиннее, а рукоятка больше.

FN Browning M 1922 калибра 9 мм

Кроме Югославии пистолет FN Browning M 1922 был принят на вооружение бельгийской, французской, греческой, турецкой и голландской армии, а также приобрел широкое применение в качестве полицейского оружия.

При оккупации Бельгии фашистской Германией во время Второй Мировой войны пистолет FN Browning M 1922 также производился для Вермахта, на вооружении которого он состоял в качестве оружия ограниченного стандарта под обозначением Pistole 626(b) калибра 7,65 мм и Pistole 641(b) калибра 9 мм.


FN Browning M 1922

Пистолеты FN Browning образца 1910 года и 1922 года были широко распространены как гражданское, полицейское и армейское оружие, и пользовались большой популярностью в Европе до конца Второй Мировой войны и даже после. Их производство продолжалось вплоть до 1983 года в разных вариантах, в том числе с регулируемыми прицельными приспособлениями. С 1950-х годов фирма Fabrique Nationale выпускала два варианта исходных пистолетов — модель 130 с фиксированными прицельными приспособлениями и модель 125 с регулируемыми прицельными приспособлениями. С 1951 года эти пистолеты также поставлялись в США под обозначением «Browning 380 pistol» (внешне эти пистолеты отличаются надписью «Browning» на щечках рукоятки). С 1971 года пистолеты, предназначенные для американского рынка, приобрели регулируемые прицельные приспосособления и несколько увеличенную рукоятку, согласно требованиям закона об импорте оружия в США от 1968 года. Как следует из названия, для поставок в США предназначались пистолеты калибра 9 мм.

Кроме того в Испании, Китае и других странах производились многочисленные копии и подражания, более или менее соответствующие оригиналам.

В ходе многолетней эксплуатации пистолеты FN Browning M 1910 и M 1922 показали себя очень надежным, удобным, долговечным и достаточно эффективным оружием, на долгое время, заняв нишу компактного личного оружия скрытого ношения. Они стали прообразами карманных и служебных моделей различных фирм и конструкторов.

Browning 380 pistol

weaponland.ru

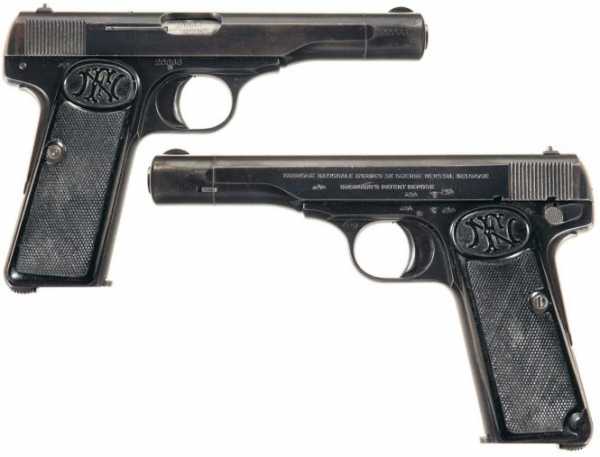

Пистолет Браунинг образца 1922 года (FN Browning Model 1922) и его разновидности |

После окончания Первой Мировой Войны Австро-Венгерская Империи распалась и на ее месте возникло Королевство Сербов, Хорватов и Словенцев (Kingdom of Serbs, Croats and Slovenes), впоследствии ставшее Югославией.

Молодое государство находилось в руинах, арсеналы были пусты, армия практически не имела вооружения и военной техники. Военное руководство Королевства Сербов, Хорватов и Словенцев искала новый дешевый пистолет для оснащения своих вооруженных сил.

Сербы, составляющие большинство нового государства, были постоянными клиентами компании Fabrique Nationale, еще начиная с 80-х годов 19 века. По этой причине королевство обратилось именно к бельгийской фирме с целью сделать заказ оружия.



Изначально, как вариант для принятия на вооружение, рассматривался пистолет FN Browning Modell 1910 калибра 9 мм, но в конечном счете он был отвергнут. Причиной отказа от этой модели было небольшая емкость магазина этого пистолета, короткий ствол и следовательно невысокая прицельная дальность стрельбы. Руководство и инженеры компании Fabrique Nationale после анализа требований заказчиков определили, что при низких затратах можно довольно легко создать новый пистолет, слегка изменив Браунинг модель 1910 года.

Для увеличения длины ствола на конец затвора была установлена удлиненная втулка с байонетным креплением и кнопкой фиксации в затворе. Благодаря этой втулке длину ствола удалось увеличить до 113 мм, т.е.  на 25 мм длиннее чем FN Browning образца 1910 года. Кнопка фиксации способствовала надежности крепления втулки в затворе. Для снятия втулки, кнопку нужно было отодвинуть в сторону дульного среза, после чего становилось возможным повернуть втулку и снять ее с затвора. Правда при неаккуратной разборке оружия, после снятия втулки, кнопка с пружиной могли выпасть из паза втулки и быть утерянными.

В течение всего периода производства внешний вид втулки затвора неоднократно менялся. Существует два основных вида втулки: с плоской или округлой боковой поверхностью.

С целью увеличения емкости магазина, немного изменили рамку, удлинив рукоятку пистолета. В результате удалось разместить в оружии однорядный магазин под 8 патронов калибра 9 мм (у 9 мм пистолета Browning 1910 FN емкость магазина 6 патронов). Так как пистолет предназначался для армии, его оснастили улучшенными прицельными приспособлениями. На втулке затвора размещена полукруглая мушка. Целик установлен в паз «ласточкин хвост» в верхней хвостовой части затвора. На левой стороне рамки в нижней части рукоятки установлена антабка для пистолетного ремня.

В остальном конструкция нового пистолета полностью повторяет пистолет Браунинг Модель 1910 года. Ударно-спусковой механизм ударниковый одинарного действия. Работа автоматики основана за счет отдачи свободного затвора. Запирание затвора осуществляется усилием возвратной пружины и массой затвора. Конструкция оружия предусматривает наличие трех предохранителей: автоматического, ручного и магазинного. Автоматический предохранитель представляет собой клавишу на тыльной стороне рукоятки. Ручной флажковый предохранитель размещен на левой поверхности рамки, позади щечки рукоятки. Магазинный предохранитель включается когда из рукоятки пистолета извлечен магазин.

Разработка и испытания нового пистолета были завершены к 1922 году. Пистолет получил название FN Browning Model 1922. Иногда эту модель называют пистолет Браунинг модель 1910/22 (FN Browning Model 1910/22).

Королевство Сербов, Хорватов и Словенцев (Югославия) была первой страной, которая приняла FN Browning Model 1922 на вооружение. 28 февраля 1923 года правительство этой страны разместило заказ на 60 000 пистолетов. Поставки данной партии оружия пришлись на период между 1923 — 1925 годами.

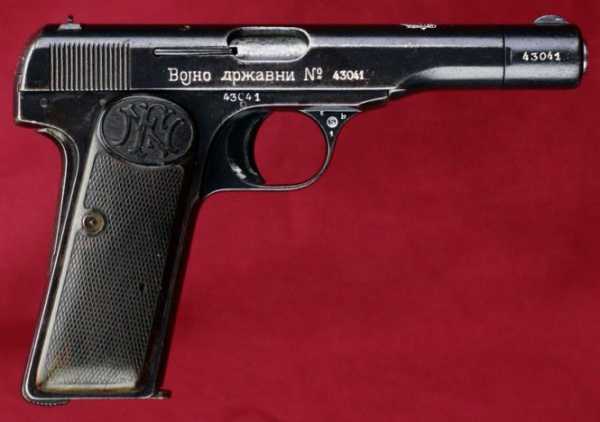

Пистолеты Югославского заказа (FN Browning Model 1922 pistol Yugoslavian order) в верхней части затвора имеют изображение государственного герба Королевства Сербов, Хорватов и Словенцев. На правой стороне затвора обычно нанесена маркировка кириллицей «Воjно државни №» и серийный номер оружия.

Заказы на пистолеты FN Browning Modell 1922 Югославия продолжала вплоть до конца 1930-х годов. У некоторых пистолетов в антабку были установлены большие кольца для крепления пистолетного ремешка. После захвата Югославии Германией во время Второй Мировой войны многие из пистолетов Браунинг M1922 югославской армии поступили на вооружение вермахта под обозначением P641 (j).

Пистолеты Browning 1922 FN изготавливали не только калибром 9 мм, но и меньшего калибра — 7,65 мм. В октябре 1924 года Голландия заказала 2000 пистолетов Браунинг модель 1922 года, калибра 7,65 мм для правоохранительных органов. Пистолет получил обозначение Pistool M25 No 1.

Через год уже армия Голландии решила закупить порядка 2000 пистолетов Browning 1922 FN калибра 9 мм. Этот пистолет получил название Pistool M25 No 2. Вплоть до немецкого вторжения в 1940 году Голландия делала еще несколько заказов этого оружия для вооружения полиции, сотрудников пенитенциарной системы и Национального банка. Исследователи утверждают, что примерно 60 000 пистолетов Pistool M25, начиная с серийного номера 3000, были изготовлены FN для Голландии до начала оккупации страны Германией.

Пистолеты Browning 1922 FN довоенного Голландского заказа на верхней части затвора имеют клеймо в виде буквы «W» под короной. Это клеймо королевы Нидерландов Вильгельмины (Wilhelmina Helena Pauline Maria 1890—1948).

После Второй Мировой войны Голландия по прежнему осталась постоянным клиентом компании Fabrique Nationale. На затворах пистолетов Browning 1922 FN послевоенного Голландского заказа появилось клеймо королевы Юлианы (Juliana Louise Emma Marie Wilhelmina van Oranje-Nassau). Это клеймо встречается на оружии закупленном после 1948 года.

Компании Fabrique Nationale изготавливала пистолеты Браунинг модель 1922 года в меньшем количестве для армии и полиции ряда других стран. Среди них Франция, Греция, Румыния, Турция, Дания. Как правило, эти пистолеты имеют индивидуальную маркировку в виде гербов, логотипов и специальных клейм.

Поставленные для морской пехоты Франции пистолеты имеют логотип на поверхности затвора в виде изображения якоря.

Во время Второй Мировой войны Германия на территории оккупированной Бельгии наладила производство пистолетов Браунинг модель 1922 года. Всего Fabrique Nationale в период с 1940 года по 1944 год под контролем немцев изготовила примерно 363200 пистолетов FN Browning Modell 1922. Серийные номера этих пистолетов встречаются от 20000 до 215000 и в диапазоне 1 — 100000 с литерами «a», «b», «c». Обычно все эти пистолеты разделяют на три основные разновидности.

Пистолеты Browning 1922 FN первой разновидности WaA613 (FN Browning Modell 1922 Pistol nazi production 1nd Variation, WaA613) — это оружие калибра 9 мм (9mm kurz). Пистолеты этой разновидности имеют бакелитовые щечки рукоятки с мелкой насечкой и маркировкой в виде переплетенных букв «FN», заключенных в овал. Поверхность металлических деталей оружия хорошо полированная, с качественным воронением. Серийные номера шестизначные. На поверхности рамки, затвора, магазина и патронника нанесено клеймо в виде текста «WaA 613». Всего было изготовлено около 3200 пистолетов Browning 1922 FN первой разновидности.

Пистолет Browning 1922 FN второй разновидности WaA613 (FN Browning Modell 1922 Pistol nazi production 2nd Variation, WaA613) — это оружие калибра 7,65 мм.  Пистолеты этой разновидности так же имеют щечки рукоятки с мелкой насечкой и маркировкой в виде переплетенных букв «FN». Поверхность деталей оружия качественно полированная и вороненная.

На поверхности рамки, затвора, магазина и патронника нанесено клеймо в виде текста «WaA 613». Всего было изготовлено около 3000 пистолетов Browning 1922 FN второй разновидности WaA 613. Пистолеты данной разновидности встречаются в диапазоне серийных номеров от 20000 до 23000, а так же в диапазоне 288000-289000.

Пистолет Browning 1922 FN второй разновидности WaA103 (FN Browning Modell 1922 Pistol nazi production 2nd Variation, WaA103) так же оружие калибра 7,65 мм с качественной обработкой и пластиковыми щечками рукоятки.

На поверхности деталей оружия этой разновидности нанесено клеймо в виде текста «WaA 103». Всего было изготовлено около 32000 штук пистолетов Browning 1922 FN второй разновидности WaA 103. Серийные номера данных пистолетов пятизначные.

Пистолеты Browning 1922 FN второй разновидности WaA140 (FN Browning Modell 1922 Pistol nazi production 2nd Variation, WaA140) в отличии от предыдущих пистолетов снабжены щечками рукояток, которые изготовлены из древесины ореха, не имеют логотипа FN и снабжены ромбовидной насечкой. Поверхности металла имеют качественную полировку и воронение. Серийные номера шестизначные. На детали оружия нанесена маркировка в виде текста «WaA140». Всего изготовлено порядка 90000 пистолетов второй разновидности WaA140.

Пистолеты Browning 1922 FN третьей разновидности WaA140 (FN Browning Modell 1922 Pistol nazi production 3nd Variation, WaA140) изготовлены под патрон калибра 7,65 мм. Щечки рукоятки из древесины ореха с ромбовидной насечкой. Поверхности металла не очень тщательно полированы, это так называемая отделка военного периода (military-finish).

Серийные номера пистолетов данной разновидности пятизначные с литерой. На левой стороне затвора и на патроннике нанесена маркировка в виде текста «WaA140». Всего было изготовлено примерно 230 000 штук пистолетов Browning 1922 FN третьей разновидности WaA140.

Исследователи указывают, что некоторое количество пистолетов в военное время были выпущены для коммерческих целей. Пистолет Browning 1922 FN коммерческая модель (FN Browning Modell 1922 Pistol nazi production Commercial Variation) имеет калибр 7,65 мм. Полировка и воронение довольно грубые — военного периода. Щечки рукоятки пластиковые с фирменным знаком FN.

Серийные номера пятизначные с литерой. Клеймо в виде текста «WaA140» нанесено лишь на патроннике. На задней поверхности рамки нанесено клеймо в виде треугольника.

Воронение магазинов этих пистолетов сделано с помощью фосфатирования и имеет характерный серый матовый оттенок. Маркировка пистолетов FN Browning Modell 1922, которые были захвачены в других странах и поступили на вооружение вермахта часто сочетает национальные гербы, национальные клейма различных стран и нацистскую символику.

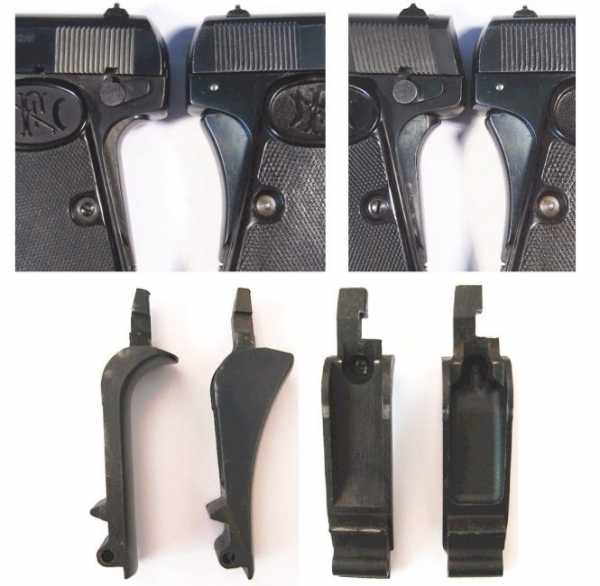

После войны изготавливались пистолеты с увеличенной в размере клавишей автоматического предохранителя. Вероятно это было обусловлено попытками повысить надежность работы автоматического предохранителя.

Принципиально конструкция автоматического предохранителя не менялась. Длина рабочего хода его клавиши была такой же, но внешняя форма клавиши стала иной.

На сайте антиквариата Лейбштандарт как то был выставлен на продажу ММГ пистолета Browning 1922 FN с довольно необычной маркировкой. На правой стороне затвора оружия нанесен текст: «Bahnpolizei U.S.Zone» (Дорожная полиция американской зоны). Вероятно маркировка связана с делением Германии после Второй Мировой войны на четыре оккупационные зоны: восточную — советскую, и три западных — британскую, французскую и американскую.

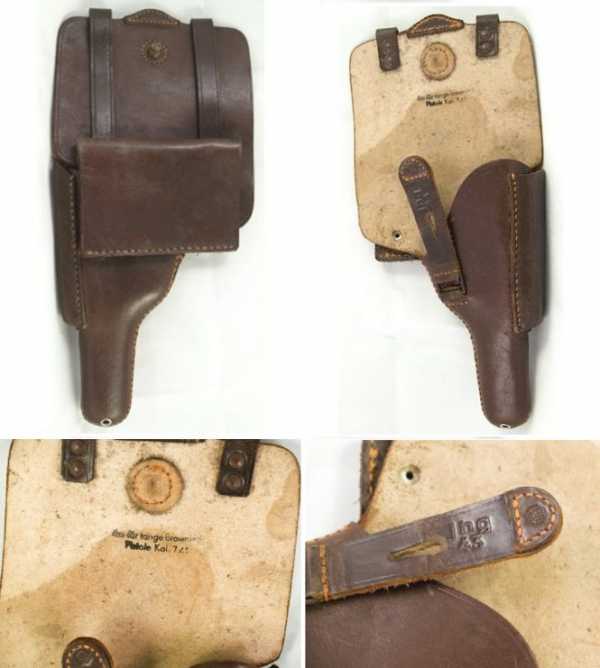

Пистолеты Browning 1922 FN обычно комплектовались кожаной кобурой с карманом для запасного магазина.

Кобуры пистолетов, которые в годы Второй Мировой Войны поставлялись для германской армии внешне отличаются от обычных армейских кобур.

На крышке клапана кобуры вермахта дополнительно прикреплены две кожаные полосы, вероятно повышающие ее жесткость. Отсек для дополнительного магазина расположен не под клапанам, а на передней части кобуры, что уменьшает ее толщину.

Пистолеты Browning 1922 FN очень доступны на антикварном рынке. Обычно цена пистолетов немецких оккупационных образцов не превышает 250-500 долларов. Оружие югославского заказа и ранние оккупационные варианты Браунинга М1922 в хорошем состоянии стоят конечно дороже. В любом случае никакая коллекция пистолетов периода Второй Мировой войны не будет полной без этого пистолета.

Андрей Пасюта

Популярность: 7%

Читайте интересные материалы нашего сайта:



Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Основные разновидности пистолетов FN Browning 1910 : panzer038

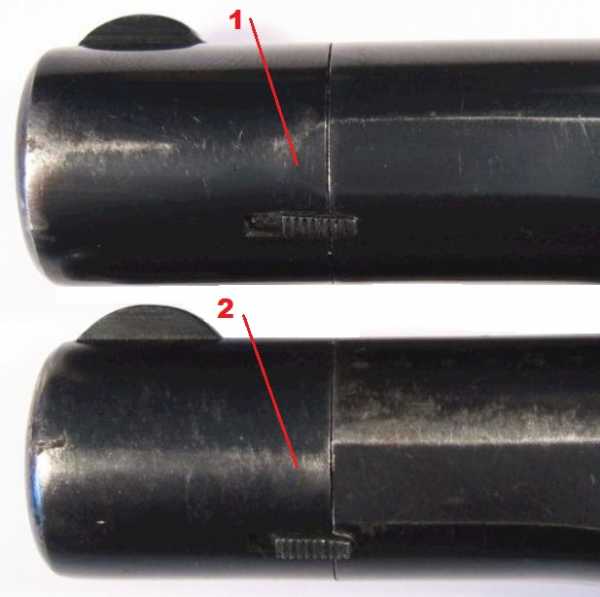

Ранние пистолеты Браунинг образца 1910 года оснащены несколько удлиненной втулкой, размещенной в передней части затвора.

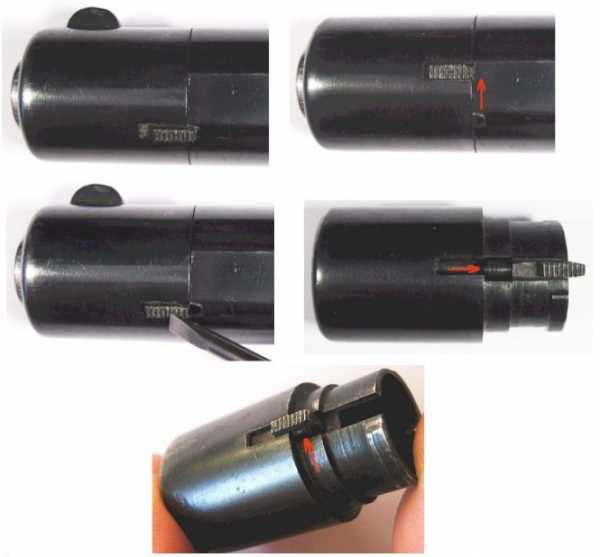

Позже втулку неоднократно модернизировали. Ее стали изготавливать чуть более короткой, она приобрела более закругленную форму переднего среза. Кроме того помимо насечки, на переднем торце втулки были сделаны шлицы для специального ключа.

С помощью такого ключа владельцу оружия проще было снять втулку, при разборке оружия.

Пистолеты Браунинг 1910 раннего периода выпуска (Early FN Browning Modell 1910 Pistol) имеют несколько иную конфигурацию передней части затвора.

У оружия, изготовленного в 1912 году и начале 1913 года изгиб нижней передней части затвора начинается между передним срезом рамки и спусковой скобой. Позже конфигурация нижней части затвора несколько изменилась. У пистолетов серийного выпуска после 1914 года изгиб передней части затвора начинается после переднего среза рамки. Пистолеты раннего периода выпуска считаются довольно редкими.

Исследователи утверждают, что щечки рукояток пистолетов Браунинг 1910 вплоть до начала Второй Мировой войны изготавливали из рога, позже их начали делать из пластика. Щечки рукоятки покрывает мелкая насечка. В верхней части щечек рукоятки размещен логотип компании Fabrique Nationale в виде переплетенных букв «FN» в овале. Рукоятка крепится к рамке с помощью сквозного винта.

Маркировка в виде переплетенных букв «FN» так же со временем претерпела изменения. В первые годы выпуска элементы букв были соединены между собой. Позже между ними появились короткие интервалы. Особенно интервалы заметны между вертикальными и наклонным элементом литеры «N».

В конце Второй Мировой войны и в первые годы после ее окончания на оружии иногда устанавливали деревянные щечки рукоятки.

Деревянные щечки имеют трапециевидную форму, их поверхность покрывает ромбовидная насечка. Логотипов компании Fabrique Nationale на таких щечках нет. Конфигурация внутренней поверхности таких щечек соответствует конфигурации пазов в рукоятке пистолета. На пистолетах штучного изготовления щечки рукоятки могли изготавливать из иного материала.

Деревянные щечки рукоятки были установлены и на прототип пистолета Browning 1910 FN. Причем верхняя часть щечек рукоятки у прототипа закругленная. Прототип пистолета отличается от оружия серийного выпуска и формой рычага ручного предохранителя. Он не имеет характерного выступа с зубом, а при включении его закругленная часть входит в полукруглый вырез на левой стороне затвора.

Серийные номера пистолетов нанесены на правой стороне рамки над спусковой скобой. На правой стороне оружия на поверхности патронника ствола так же наносилась маркировка, указывающая на калибр оружия.

Текст маркировки на левой стороне затвора долгое время не менялся, однако способ его написания и размещение слов в зависимости от годов выпуска отличался.

До Первой Мировой войны маркировка представляла собой текст в две строки, выполненный буквами с засечками на концах «FABRIQUE NATIONALE D’ARMES de GUERRE HERSTAL BELGIQUE / BROWNING’S PATENT      DEPOSE». В маркировке использовались в основным заглавные буквы, лишь буквы «de» выполнены строчными. Между словами «PATENT» и «DEPOSE» интервал делали значительно больший, чем между другими словами. После Первой Мировой войны изменился шрифт маркировки. Буквы маркировки в этот период времени наносили простой конфигурации, без засечек на концах.

В 1925—1929 годах маркировка на левой поверхности затвора пистолетов FN Browning 1910 вновь изменилась.

Теперь все буквы маркировки, включая «DE» стали выполнять заглавными литерами. Между словами «PATENT» и «DEPOSE» значительный интервал по прежнему сохранился.

Позже в маркировку пистолета было внесено очередное изменение и интервал между словами «PATENT» и «DEPOSE» устранили.

Были и иные разновидности маркировки. Так появлялись дефисы между словами в первой строке маркировки «FABRIQUE NATIONALE D’ARMES DE GUERRE — HERSTAL — BELGIQUE / BROWNING’S PATENT DEPOSE».

После 1955 года пистолет Браунинг образца 1910 года несколько изменился. В верхней части щечек рукоятки вместо переплетенных букв «FN» появился текст «BROWNING».

Маркировка на левой стороне затвора у пистолетов Браунинг Модель 1910 года  после 1955 года выпуска представляет собой текст в две строки: «BROWNING ARMS COMPANY St LOUIS Mo & MONTREAL PQ / MADE IN BELGIUM».

Немного изменилось и воронение поверхностей рамки и затвора оружия. Пистолеты после 1955 года выпуска обычно называют Browning 1910 Belgian made 1955 model или Browning 1910 Belgian made 1910/55 model.

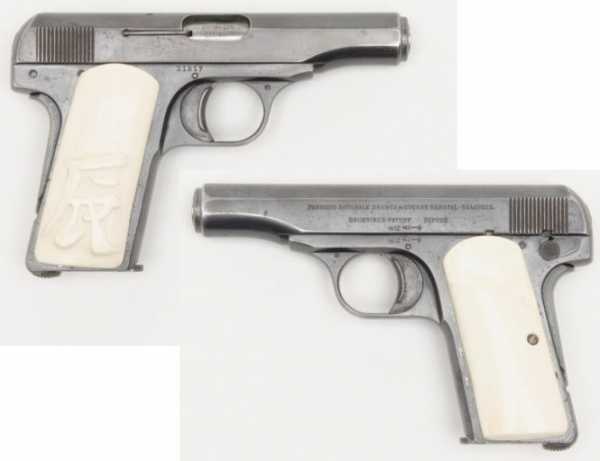

Помимо оружия рядового исполнения компания Fabrique Nationale изготавливала штучные образцы пистолетов Browning Modell 1910. Для украшения рамки и затвора применялись драгоценные металлы, гравировка и инкрустация. Для изготовления щечек рукоятки использовали слоновую кость, перламутр.

Пистолеты фабричной гравировки очень высоко ценятся на антикварном рынке. На представленном фото показан пистолет, который гравировал и покрыл золотой инкрустацией мастер Gino Cargnell. Он был нанят компанией Fabrique Nationale и украсил множество различных типов оружия, создав настоящие произведения искусства.

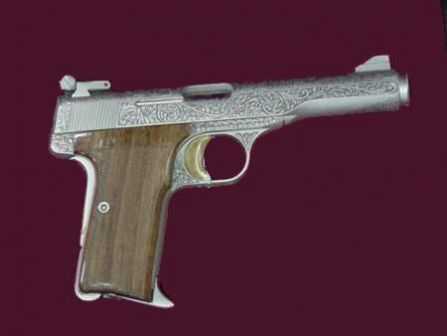

Помимо фабричной отделки существуют более дешевые современные варианты украшения пистолетов. Однако их вряд ли можно назвать некрасивыми или менее качественными. Таким тюнингом оружия занимаются небольшие частные компании или одиночные мастера оружейники. Используя для украшения оружия различные материалы, а так же старинные и современные технологии они придают оружию уникальность и изящество.

Для пистолетов Браунинг образца 1910 года изготавливались различные типы кобур.

Чаще всего на аукционах встречаются кожаные поясные кобуры военной или полицейской модели с клапаном и карманом для запасного магазина.

Пистолеты Browning 1910 FN приобретали для себя офицеры различных стран мира, в том числе и России. Достаточно интересно выглядят кобуры, сделанные специально для офицеров Японской Императорской армии. В отличии от обычных европейских моделей, карман для запасного магазина японской кобуры размещен не вертикально, а горизонтально.

Пистолеты FN Browning 1910 изготавливали ​​с 1912 по 1975 год. Производство приостанавливали во время двух мировых войн, хотя некоторое количество этих пистолетов было собрано из частей во время немецкой оккупации в годы Второй Мировой войны. Серийные номера пистолетов в течении всего периода производства наносились последовательно и порядок номеров не прерывался. По данным историков к началу Первой Мировой войны было изготовлено около 69 000 пистолетов. К началу Второй Мировой войны было сделано около 467 760 пистолетов. По оценкам специалистов общее количество выпущенных пистолетов Браунинг Модель 1910 года составляет 704 247 штук.

Антикварная ценность пистолетов 1910 FN Browning зависит от многих параметров. Из-за большой распространенности стоимость пистолетов рядового исполнения обычно не превышает 700-1000 долларов. Оружие гравированное и украшенное может оцениваться в 1500—2000 долларов. Стоимость редких пистолетов раннего периода выпуска в рядовом исполнении может превышать 2000 долларов. Цена пистолетов ручной фабричной гравировки с инкрустацией золотом или серебром может достигать 6000 долларов.

panzer038.livejournal.com

FN — Browning 1910, 1922 и 380 (Бельгия)

Browning model 1910.



Browning model 1922.



Browning model 380, гравированная модель «Ренессанс»
 (вариант модели 1922 года, выпуска после 1971 года, предназначенный для экспорта в США).



Browning model 1922, вид в разрезе.



Характеристики



УСМ: одинарного действия
Калибр: 7.65x17mm Browning (.32ACP) и 9x17mm Browning (.380ACP)
Вес без патронов: model 1910 — 590 г.; model 1922 — 700 г.
Длина: model 1910 — 153 мм; model 1922 — 178 мм
Длина ствола: model 1910 — 88 мм; model 1922 — 113 мм
Емкость магазина: model 1910 — 7 (7.65mm) иди 6 (9mm) патронов; model 1922 — 9 (7.65mm) или 8 (9mm) патронов



Пистолет модели 1910 года был разработан американцем Джоном Мозесом Браунингом для бельгийской компании Fabrique Nationale (FN). Пистолет был создан под два патрона, также разработки Джона Браунинга — 7.65х17мм Браунинг (разработан для пистолета ФН — Браунинг модели 1900 года) и под патрон 9х17мм Браунинг Короткий (.380АСР, разработан для пистолета Кольт-Браунинг модели 1908 года).

В 1922 году Браунинг совместно с инженерами ФН модернизировал пистолет модели 1910, удлинив ствол и рукоятку. В результате емкость магазина выросла на 2 патрона, а затвор пистолета М1910 был удлинен при помощи съемной втулки в дульной части, крепившейся при помощи защелки. Оба пистолета пользовались большой популярностью в Европе вплоть до конца Второй Мировой Войны и даже после, а их производство продолжалось до 1983 года. С 1950х годов фирма ФН выпускала два варианта исходных пистолетов — модель 130 с фиксированными прицельными прсипособлениями и модель 125 с регулируемыми прицельными приспособлениями. С 1951 года эти пистолеты также поставлялись в США под обозначением «Browning 380 pistol», а с 1971 года пистолеты, предназначенные для американского рынка, приобрели регулируемые прицельные приспосособления и несколько увеличенную рукоятку, согласно требованиям закона об импорте оружия в США от 1968 года. Как следует из названия, в США поставлялись только пистолеты калибра 9мм.

В качестве интересного факта можно отметить, что формально именно Браунинговский М1910 совершил первый выстрел в Первой Мировой Войне, когда в июле 1914 года в Сараево Гаврило Принцип убил Эрцгерцога Фердинанда.

С технической точки зрения, пистолеты М1910 и М1922 (также иногда обозначается как м1910/22), являются самозарядными пистолетами с автоматикой на основе свободного затвора. Ударно-спусковые механизмы ударниковые, одинарного действия, с тремя предохранителями — магазинным, автоматическим на тыльной стороне рукоятки (выключается при правильном охвате рукоятки рукой) и ручным предохранителем слева на рамке, блокирующим УСМ и затвор. Возвратная пружина расположена вокруг ствола (в отличие от более ранних бельгийских и американских Браунингов).

modernfirearms.net

Отправить ответ

avatar
  Подписаться
Уведомление о
