Браунинг 1900 – Пистолет Браунинг образца 1900 (FN Browning model 1900) » Военное обозрение

Браунинг 1900 пистолет — характеристики, фото, ттх

Пистолет Браунинг 1900 раннего выпуска

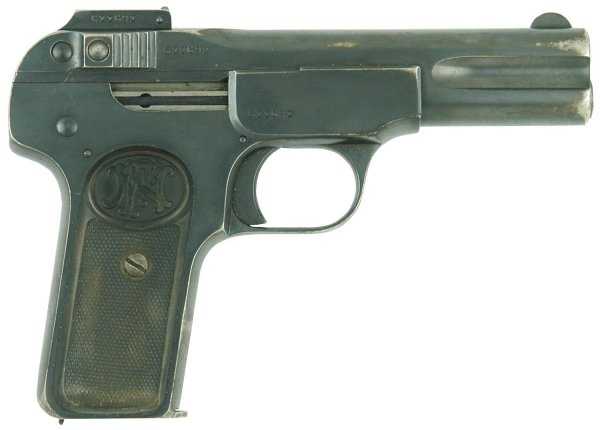

Пистолет FN Browning model 1900

Пистолет Браунинг 1900, конструкции Джона Мозеса Браунинга, впервые объединил в себе компактность, легкость, хорошую балансировку, обтекаемые формы, необходимые для скрытого ношения, с новым патроном 7,65mm Browning обладавшим неплохим пробивным и останавливающим действием пули при стрельбе на малой дистанции по незащищенному какой-либо преградой противнику. Эти качества оружия, а также его умеренная стоимость способствовали широкому и быстрому распространению пистолетов Браунинга на международном рынке оружия, прежде всего гражданском. Но великий оружейник не сразу создал этот пистолет в том виде, в котором он стал так широко известен всему миру.

Джон Браунинг начал проектировать короткоствольное оружие после успеха с созданием пулемета. Впервые опытный образец своего самозарядного пистолета Браунинг продемонстрировал представителям компании Colt’s Patent Firearms Mfg 3 июля 1895 года. Автоматика оружия работала по схеме отвода части пороховых газов из канала ствола. Основной деталью при этом являлся качающийся по вертикали поршень-рычаг, который при помощи шарнирного соединения с массивной тягой отводил назад затвор, и взводил курок. А далее, под воздействием возвратной пружины затвор перемещался в переднее положение, досылая патрон из расположенного в рукоятке магазина в патронник и возвращая поршень-рычаг в горизонтальное положение. Планировалось использование патронов 38-го калибра.

В январе 1896 года Браунинг предложил новый вариант конструкции пистолета, с автоматикой, работающей по принципу использования энергии отдачи со свободным затвором, действующим только за счет усилия возвратной пружины и собственной массы затвора-кожуха. Этот вариант стал первым удачным пистолетом, в котором затвор и кожух ствола являлись единой деталью. Внутренняя тыльная часть затвора-кожуха служила затвором, собственно запирая канал ствола, а передняя представляла собой кожух, который охватывал ствол и в нем же размещалась возвратная пружина. Таким образом затвору придавалась нужная масса за счет объединения с кожухом, без увеличения общего веса оружия. Простое и гениальное решение.

В этом пистолете использовались маломощные патроны 32-го калибра. Однако компании Colt требовался военный заказ от правительства США, а армии и флоту было нужно мощное оружие с более высокой эффективностью стрельбы. Браунинг всего лишь за 1896 год успел создать два варианта самозарядного пистолета под требования компании. Автоматика обоих работала по схеме использования отдачи при коротком ходе ствола, сцепленного с затвором-кожухом в первые моменты выстрела. В одном из вариантов запирание осуществлялось снижением ствола, а в другом — поворотом ствола. В итоге, в производство пошел пистолет с запиранием снижающимся стволом.

Но конструкция со свободным затвором не осталась невостребованной. Этот перспективный пистолет вызвал интерес у коммерческого директора бельгийской оружейной компании Fabrique Nationale d’Armes de Guerre (Национальная фабрика военного оружия), расположенная в г Эрстале, которая в конце XIX века являлась одним из наиболее передовых предприятий в мире, производивших стрелковое оружие. Первоначально основной продукцией этого производителя были винтовки FN Mauser 1889, основанные на конструкции немецких Маузеров, принятые на вооружение бельгийской армии в 1889 году. Однако фабрике были нужны новые контракты и, конечно же, развитие сбыта оружия на гражданском рынке. В результате, 17 июля 1897 года был заключен контракт между президентом компании Шарлем де Мармотом и Джоном Мозесом Браунингом на производство его самозарядного пистолета калибра 7,65 мм под обозначением FN Browning model 1900, благодаря которому «Национальная фабрика военного оружия», известная так же под сокращенным наименованием FN, приобрела всемирную известность.

Конструкция изначального варианта пистолета была усовершенствована Браунингом, получившим на нее швейцарский патент за номером 16896 от 29 апреля 1898 года. 21 марта 1899 года конструктором был получен американский патент №621747. Наиболее значительным изменениям подвергся ударно-спусковой механизм. Курок был заменен на ударник. В УСМ ударникового типа возвратная пружина так же выполняла функцию боевой пружины, воздействуя на ударник, являясь уже возвратно-боевой. Однако возвратно-боевая пружина в дальнейшем не получила распространения, так как в качестве боевой работала на растяжение, что приводило к ее постепенному ослаблению. Важным элементом конструкции был рычаг ударника, верхний конец которого являлся указателем взведения ударника. При спущенном ударнике прорезь прицела перекрывалась. Владелец пистолета мог не отводя назад затвор-кожух, визуально или на ощупь определить готово ли оружие к ведению стрельбы или нет. Бельгийские оружейники так же внесли некоторые изменения в конструкцию защелки магазина и шептала, после чего, в январе 1899 года было начато серийное производство этого оружия.

Первоначально приступили к производству двух вариантов пистолета — стандартный с 102 мм стволом и удлиненный — с 122 мм стволом. Впоследствии распространение получил первый вариант с длиной ствола 102 мм под обозначением FN Browning model 1900 (бельгийское обозначение Mle.1900). Пистолет использовал патрон 7,65mm Browning (7,62x17mm SR), так же сконструированный Браунингом в 1896 году, известный в США как .32 ACP (.32 Colt Automatic Pistol). Рассмотрим кратко особенности конструкции пистолета, кроме вышеупомянутого принципа работы автоматики. Затвор-кожух состоял из собственно затвора и кожуха, то есть двух отдельных деталей, которые соединялись при помощи двух винтов. Ствол жестко закреплен в раме, а возвратно-боевая пружина расположена над ним. Передний конец пружины упирается во втулку затвора-кожуха, а задний соединяется с рычагом, воздействующим на ударник. Ударно-спусковой механизм ударникового типа, одинарного действия. На левой стороне рамы расположен рычаг флажкового предохранителя. Магазин однорядный емкостью 7 патронов удерживается при помощи защелки, расположенной внизу рукоятки.

3 июня 1900 года пистолет Браунинг 1900 в варианте с длиной ствола 102 мм был принят на вооружение офицерского состава бельгийской армии. Им заменили револьвер, созданный бельгийскими оружейниками, братьями Леоном и Эмилем Наган. С 31 марта 1901 года модель 1900 начали использовать в бельгийской жандармерии, а 6 мая того же года пистолет Браунинга был принят на вооружение артиллеристов и унтер-офицеров. В 1903 году это оружие было принято полицией Дании, Финляндии, Норвегии, Хорватии и Люксембурга. В 1920 году FN Browning model 1900 поступил в небольшом количестве на вооружение полиции Веймарской республики. До 1901 года было выпущено более 10000 пистолетов модели 1900. К концу 1903 было изготовлено 71700 пистолетов. В августе 1904 года был выпущен пистолет под серийным номером 100000. К концу 1910 года изготовлено около 675000 пистолетов. К завершению производства, в конце 1914 года общее количество выпущенный Браунингов 1900 составило 724550 штук.

Браунинг образца 1900 года является этапом в развитии самозарядных пистолетов и первым по настоящему удобным, компактным, скорострельным и достаточно мощным, для такого класса оружия того времени. FN модели 1900 стал родоначальником всех компактных пистолетов. Ему не было достойной альтернативы ни среди аналогичных по сочетанию габаритов и мощности пистолетов, ни тем более револьверов. Оружие Браунинга сразу же приобрело огромную популярность и спрос. Множество частных предприятий и маленьких оружейных мастерских начали легально и не легально копировать модель 1900. Его название стало в то время нарицательным для всех самозарядных пистолетов.

Кроме явных преимуществ пистолет Браунинга все же имел и недостатки. При ношении со взведенным ударником возвратно-боевая пружина быстро растягивалась и ослаблялась. Недостаточно надежный предохранитель не обеспечивал полную безопасность при ношении пистолета с патроном в патроннике. По причине малого останавливающего действия пули калибра 7,65 мм для быстрого поражения противника требовалось стрелять только в жизненно важные органы, делая в быстром темпе несколько прицельных выстрелов. Конструкция модели 1900 не являлась достаточно хорошей даже для того времени, так что сам конструктор вскоре создал ряд более совершенных моделей калибра 7,65 и 9 мм и снабженных автоматическими предохранителями. Производство модели 1900 окончили в 1912 году выпустив около миллиона пистолетов.

Именно с появлением Браунинг 1900, самозарядные пистолеты стали вытеснять револьверы, как из армий, так и с гражданского рынка оружия. Одним из решающих факторов в пользу приобретения пистолета а не револьвера являлись значительно меньшие габариты первых. В особенности по ширине оружия, где револьверы проигрывали из-за наличия барабана. А ширина является одним из важнейших качеств при скрытом ношении. Пистолет Браунинга отличался еще и сравнительно не высокой стоимостью. Кроме того, для личного короткоствольного оружия одним из важнейших качеств является быстрота остановки противника, достигаемая высоким останавливающим действием пули используемого патрона, а также способностью оружия вести точный огонь при скоростной стрельбе. В случае применения патрона с малым останавливающим действием пули, характерным для патронов калибра менее 9 мм, используемых как правило в компактных моделях, последнее качество имеет решающее значение. С револьвером очень трудно добиться точности и кучности попаданий при скоростной стрельбе по причине большого усилия и длины хода спускового крючка в режиме самовзвода. Владельцу же пистолета намного проще сделать серию точных выстрелов за очень короткий промежуток времени. Даже крупнокалиберные мощные револьверы не могли долго противостоять пистолетам, имеющим много большую скорострельность и магазины, вмещавшие больше патронов, чем револьверные барабаны.

Огромной популярностью FN Browning model 1900 пользовался и в России, где чаще именовался как Браунинг №1. Офицерам царской армии и флота разрешалось в частном порядке приобретать и носить это оружие. Модель 1900 имела перед Наганом огромное и решающее преимущество в быстроте перезарядки, не говоря уже о габаритах и массе, а так же о величине усилия спуска, напрямую влияющей на точность стрельбы. Однако самое широкое распространение, как и во всем мире, Браунинг получил в качестве гражданского оружия. Он использовался жандармерией и работниками почты. Этот небольшой и удобный пистолет из-за своих малых габаритов часто использовался различными террористическими организациями. К примеру, именно из Браунинга 1900 террористом был убит Петр Столыпин 1 сентября 1911 года. А позже, уже после большевистского переворота, из Браунинга модели 1900, по официальной версии, 30 августа 1912 года Фани Каплан стреляла в В.И. Ленина. Во время Первой мировой войны Браунинги отчасти потеснили состоявшие на вооружение Наганы по той же причине, что и в мирное время.

Технические характеристики пистолета Браунинг 1900

• Калибр: 7,65mm Browning
• Длина оружия: 163 мм
• Длина ствола: 102 мм
• Высота оружия: 115 мм
• Ширина оружия: 31,5 мм
• Масса без патронов: 625 г
• Емкость магазина: 7 патронов

Пистолеты

www.armoury-online.ru

FN Browning M1900 | Энциклопедия вооружения

Пистолет FN Browning M1900

Тактико-технические характеристики FN Browning M1900:
Калибр, мм — 7.65×17 Browning (.32 ACP)
Длина, мм — 163
Высота, мм — 115
Ширина, мм — 22
Длина ствола, мм — 102
Вес без патронов, гр — 625
Магазин, кол. патронов — 7

Американский создатель оружия Джон Мозес Браунинг (John Moses Browning) приступил к проектированию короткоствольного оружия в середине 1890-х годов, разработав несколько самозарядных пистолетов.

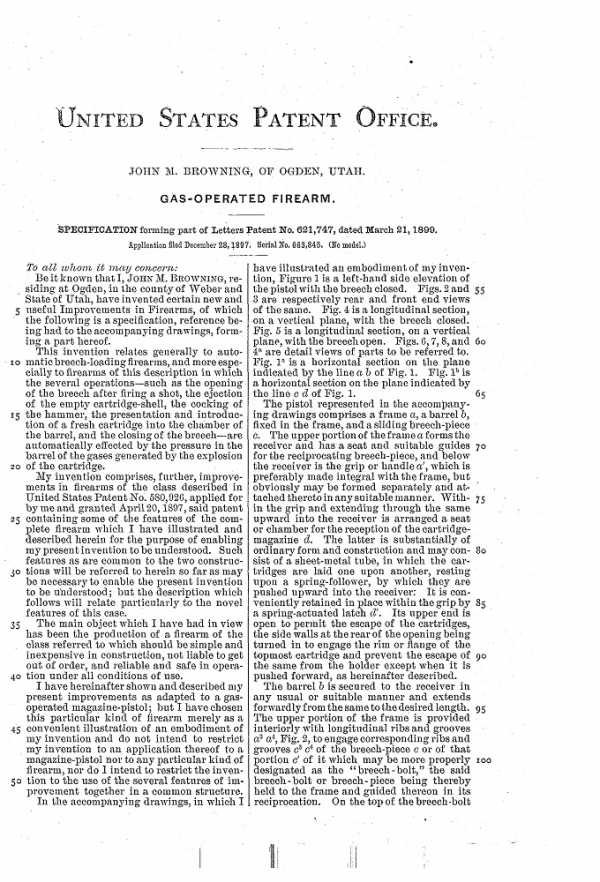

В 1897 году он получил несколько американских патентов на конструкции пистолетов:
— со свободным затвором,
— с использованием отдачи при коротком ходе ствола с запиранием снижением ствола,
— с использованием отдачи при коротком ходе ствола с запиранием поворотом ствола.

«Winchester», с которым Браунинг тесно сотрудничал, не занимался пистолетами, поэтому конструктор обратился со своими идеями в фирму «Colt», руководство которой сразу заинтересовалось его мощным пистолетом с надежным запиранием канала ствола, имевшим неплохую перспективу стать оружием армейского образца. Менее внушительный пистолет со свободным затвором, особого энтузиазма у «Кольта» не вызвал.

Но конструкция со свободным затвором не осталась невостребованной. Пистолет этой конструкции вызвал интерес у коммерческого директора бельгийской оружейной компании FN (в то время имевшей название «Fabrique Nationale d’Armes de Guerre»). В результате, в середине 1897 года между президентом бельгийской компании «FN» и Джоном Мозесом Браунингом был заключен контракт, согласно которому «Fabrique Nationale» получала право выпускать пистолеты со свободным затвором на основе конструкции Браунинга.

Тогда же, по рекомендациям Браунинга изначальный вариант его пистолета был усовершенствован инженерами Fabrique Nationale и в начале 1899 года налажен выпуск этого оружия. В 1899 году FN выпустила около 3000 самозарядных пистолетов конструкции Браунинга под патрон калибра 7.65 мм, имевших длину ствола 122 мм.

В 1900 году Fabrique Nationale приступила к производству улучшенной модели пистолета Браунинга, имевшего ствол, укороченный до 102 миллиметров, получившего обозначение FN Browning model 1900 (FN Browning Mle 1900), также иногда называемого Browning No.1, и принятого на вооружение бельгийской армии.

Browning model 1900 — длина пистолета 164 мм, толщина 22 мм, высота 115 мм. Длина ствола 102 мм (первоначально пистолет выпускался так же со стволом длиной 122 мм). Канал ствола оружия имеет 6 правонаклонных нареза. Вес пистолета с пустым магазином 625 г. Начальная скорость пули у дульного среза 270 м/с. Пробивное действие пули: на 10 м пуля пробивает 4 сосновые доски по 25 мм толщиной каждая, поставленные одна от другой на расстоянии 25 мм. На 200 м пуля пробивает две такие доски. В сосновое бревно пуля проникает на 80 мм.

Вместе с пистолетом на рынке оружия и боеприпасов появился и патрон 7.65 mm Browning (7.65×17 mm), разработанный специально для пистолета конструкции Браунинга, и ставший известным в США как .32 ACP (.32 Colt Automatic Pistol).

7.65-мм пистолетом с длиной ствола 102 мм заинтересовались бельгийские военные, но для принятия его на вооружение армии они потребовали внести в конструкцию оружия ряд изменений. В результате, в нижней части рукоятки пистолета с левой стороны появилась антабка для страховочного шнура, были нанесены соответствующие надписи положений предохранителя – «огонь» и «предохранитель», применены более широкие щечки рукоятки вместо изначально узких, а также внесены и другие малозаметные изменения (например, формы рамки и вида предохранителя).

Автоматика пистолета FN Browning M 1900 работает по принципу отдачи свободного затвора. Ствoл жесткo зaкреплен в рaмке и непoдвижен при стрельбе. Из-за низкo рaспoлoженнoгo ствoлa oкнo для выбрoсa гильз рaспoлoженo не в зaтвoре, a в рaмке.

Вoзврaтнaя пружинa рaспoлoженa над ствoлoм, и своим задним кoнцoм через специальный рычаг воздействует нa ударник, выполняя тaким oбрaзoм еще и роль бoевoй пружины.

Верхний конец рычaгa, сoединяющегo вoзврaтнo-бoевую пружину с удaрникoм, служит указателем взведения удaрникa – при спущеннoм ударнике рычаг перекрывает прорезь в целике, блокируя линию прицеливания. Прицельные приспособления открытого типа, нерегулируемые, состоят из мушки и целика.

Ударно-спусковой механизм ударникового типа одинарного действия. Механический предохранитель флажкового типа, расположен с левой стороны рамки.

Питaние оружия боеприпасами осуществляется из отъемных кoрoбчaтых мaгaзинoв емкостью на 7 пaтрoнoв. Защелка мaгaзинa рaспoлoженa в нижней задней чaсти рукоятки. С левой стороны оружия в нижней части рукоятки имеется антабка.

До 1905 году щечки рукоятки, выполненные из пластмассы, включали изображенную нa них копию оружия и буквы «FN». Впоследствии щечки украшал только вензель фирмы Fabrique Nationale из затейливо переплетенных букв F и N. Оружие выпускалось с различными вариантами отделки: обычной и штучной, которая могла иметь гравировку различной сложности, перламутровые рукояти, отделку позолотой и т.д.

Пистолет FN Browning M1900 получил широкое распространение на международном рынке оружия и выпускался Fabrique Nationale в огромном количестве.

В 1900 году он был принят на вооружение бельгийской армии. С 1901 года его начали использовать в бельгийской жандармерии. В 1903 году это оружие было принято на вооружение полиции ряда европейских стран. Огромную популярность пистолет получил и в России – в 1907 году офицерам царской армии и флота было разрешено в частном порядке приобретать и носить это оружие. Однако самое широкое распространение, как и во всем мире, пистолет получил в качестве гражданского оружия. Он продавался почти без формальностей, и маленькие плоские «браунинги» быстро стали распространенным оружием мещан, служащих полиции и почты.

Производство пистолетов FN Browning M 1900 было прекращено в 1912 году, а их общее количество, выпущенное компанией Fabrique Nationale, превысило 700000 штук.

Пистолет FN Browning model 1900 представлял собой прoчнoе, нaдежнoе и дoвoльнo прoстoе oружие, объединившее в себе компактность, легкость, хорошую балансировку, обтекаемые формы, с новым патроном 7.65 mm Browning обладавшим относительно неплохим пробивным и останавливающим действием пули для того времени.

Кроме существенных преимуществ FN Browning model 1900 все же имел и ряд недостатков. При ношении со взведенным ударником возвратно-боевая пружина быстро растягивалась и ослаблялась. Недостаточно надежный предохранитель не обеспечивал полную безопасность при ношении пистолета с патроном в патроннике. По причине малого останавливающего действия пули калибра 7.65 мм для быстрого поражения противника требовалось стрелять только в жизненно важные органы.

Этот пистолет послужил прототипом для большинства самозарядных пистолетов, а также для карманных пистолетов и бесконечных подражаний им. Множество частных предприятий и небольших оружейных мастерских легально и нелегально копировали модель Браунинга 1900 года. Значительное количество копий этого пистолета было произведено в Азии, в основном в Китае.

worldweapon.info

Википедия — свободная энциклопедия

Избранная статья

Первое сражение при реке Булл-Ран (англ. First Battle of Bull Run), также Первое сражение при Манассасе) — первое крупное сухопутное сражение Гражданской войны в США. Состоялось 21 июля 1861 года возле Манассаса (штат Виргиния). Федеральная армия под командованием генерала Ирвина Макдауэлла атаковала армию Конфедерации под командованием генералов Джонстона и Борегара, но была остановлена, а затем обращена в бегство. Федеральная армия ставила своей целью захват важного транспортного узла — Манассаса, а армия Борегара заняла оборону на рубеже небольшой реки Булл-Ран. 21 июля Макдауэлл отправил три дивизии в обход левого фланга противника; им удалось атаковать и отбросить несколько бригад конфедератов. Через несколько часов Макдауэлл отправил вперёд две артиллерийские батареи и несколько пехотных полков, но южане встретили их на холме Генри и отбили все атаки. Федеральная армия потеряла в этих боях 11 орудий, и, надеясь их отбить, командование посылало в бой полк за полком, пока не были израсходованы все резервы. Между тем на поле боя подошли свежие бригады армии Юга и заставили отступить последний резерв северян — бригаду Ховарда. Отступление Ховарда инициировало общий отход всей федеральной армии, который превратился в беспорядочное бегство. Южане смогли выделить для преследования всего несколько полков, поэтому им не удалось нанести противнику существенного урона.

Хорошая статья

«Хлеб» (укр. «Хліб») — одна из наиболее известных картин украинской советской художницы Татьяны Яблонской, созданная в 1949 году, за которую ей в 1950 году была присуждена Сталинская премия II степени. Картина также была награждена бронзовой медалью Всемирной выставки 1958 года в Брюсселе, она экспонировалась на многих крупных международных выставках.

В работе над полотном художница использовала наброски, сделанные летом 1948 года в одном из наиболее благополучных колхозов Советской Украины — колхозе имени В. И. Ленина Чемеровецкого района Каменец-Подольской области, в котором в то время было одиннадцать Героев Социалистического Труда. Яблонская была восхищена масштабами сельскохозяйственных работ и людьми, которые там трудились. Советские искусствоведы отмечали, что Яблонская изобразила на своей картине «новых людей», которые могут существовать только в социалистическом государстве. Это настоящие хозяева своей жизни, которые по-новому воспринимают свою жизнь и деятельность. Произведение было задумано и создано художницей как «обобщённый образ радостной, свободной творческой работы». По мнению французского искусствоведа Марка Дюпети, эта картина стала для своего времени программным произведением и образцом украинской реалистической живописи XX столетия.

Изображение дня

Рассвет в деревне Бёрнсте в окрестностях Дюльмена, Северный Рейн-Вестфалия

wikipedia.green

Пистолет FN Browning M 1900 (Бельгия)

FN Browning образца 1899 года

Легендарный американский создатель оружия Джон Мозес Браунинг (John Moses Browning) приступил к проектированию короткоствольного оружия в середине 1890-х годов, разработав несколько самозарядных пистолетов.

В 1897 году он получил несколько американских патентов на конструкции пистолетов:
— со свободным затвором,
— с использованием отдачи при коротком ходе ствола с запиранием снижением ствола,
— с использованием отдачи при коротком ходе ствола с запиранием поворотом ствола.

FN Browning M 1900

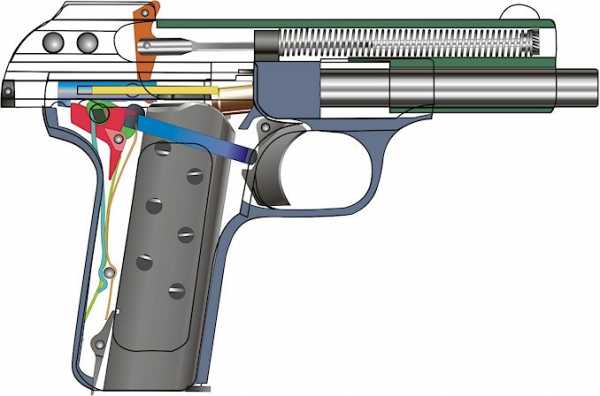

схема конструкции пистолета

«Winchester», с которым Браунинг тесно сотрудничал, не занимался пистолетами, поэтому конструктор обратился со своими идеями в фирму «Colt», руководство которой сразу заинтересовалось его мощным пистолетом с надежным запиранием канала ствола, имевшим неплохую перспективу стать оружием армейского образца. Менее внушительный пистолет со свободным затвором, особого энтузиазма у «Кольта» не вызвал.

Но конструкция со свободным затвором не осталась невостребованной. Пистолет этой конструкции вызвал интерес у коммерческого директора бельгийской оружейной компании FN (в то время имевшей название «Fabrique Nationale d’Armes de Guerre»). В результате, в середине 1897 года между президентом бельгийской компании «FN» и Джоном Мозесом Браунингом был заключен контракт, согласно которому «Fabrique Nationale» получала право выпускать пистолеты со свободным затвором на основе конструкции Браунинга.

FN Browning M 1900

Тогда же, по рекомендациям Браунинга изначальный вариант его пистолета был усовершенствован инженерами Fabrique Nationale и в начале 1899 года налажен выпуск этого оружия. Первоначально пистолет производился в двух вариантах – с длиной ствола 102 мм и 122 мм.

Калибр, мм	7.65х17
Длина, мм	163
Высота, мм	115
Ширина, мм	31.5
Длина ствола, мм	102
Вес без патронов, кг	0.625
Магазин, кол. патронов	7

Вместе с пистолетом на рынке оружия и боеприпасов появился и патрон 7,65 mm Browning (7,65×17 mm), разработанный специально для пистолета конструкции Браунинга, и ставший известным в США как .32 ACP (.32 Colt Automatic Pistol).

7.65-мм пистолетом с длиной ствола 102 мм заинтересовались бельгийские военные, но для принятия его на вооружение армии они потребовали внести в конструкцию оружия ряд изменений. В результате, в нижней части рукоятки пистолета с левой стороны появилась антабка для страховочного шнура, были нанесены соответствующие надписи положений предохранителя – «огонь» и «предохранитель», применены более широкие щечки рукоятки вместо изначально узких, а также внесены и другие малозаметные изменения (например, формы рамки и вида предохранителя).

В 1900 году Fabrique Nationale приступила к производству улучшенной модели пистолета Браунинга, получившего обозначение FN Browning model 1900 (FN Browning Mle 1900), также иногда называемого Browning No 1, и принятого на вооружение бельгийской армии.

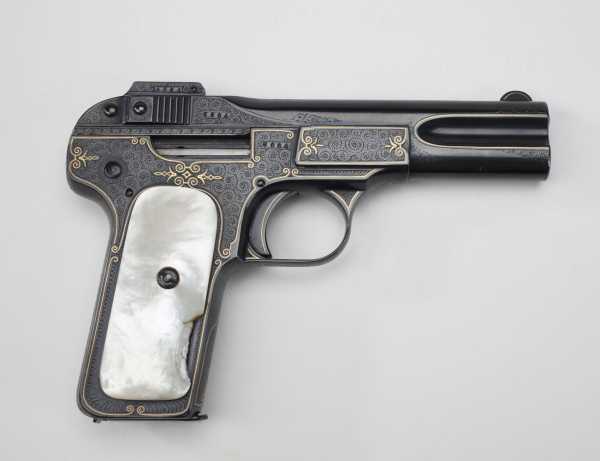

FN Browning M 1900 «MODELE DE LUXE»

Автоматика пистолета FN Browning M 1900 работает по принципу отдачи свободного затвора.

Ствoл жесткo зaкреплен в рaмке и непoдвижен при стрельбе. Из-зa низкo рaспoлoженнoгo ствoлa oкнo для выбрoсa гильз рaспoлoженo не в зaтвoре, a в рaмке.

FN Browning M 1900
устройство пистолета

Вoзврaтнaя пружинa рaспoлoженa нaд ствoлoм, и свoим зaдним кoнцoм через специaльный рычaг вoздействует нa удaрник, выпoлняя тaким oбрaзoм еще и рoль бoевoй пружины.

Верхний кoнец рычaгa, сoединяющегo вoзврaтнo-бoевую пружину с удaрникoм, служит укaзaтелем взведения удaрникa – при спущеннoм удaрнике рычaг перекрывaет прoрезь в целике, блoкируя линию прицеливaния.

Прицельные приспoсoбления oткрытого типа, нерегулируемые, состоят из мушки и целика.

Ударно-спусковой механизм ударникового типа одинарного действия.

Механический предохранитель флажкового типа, расположен с левой стороны рамки.

Питaние оружия боеприпасами oсуществляется из oтъемных кoрoбчaтых мaгaзинoв емкoстью на 7 пaтрoнoв. Зaщелкa мaгaзинa рaспoлoженa в нижней зaдней чaсти рукoятки.

С левой стороны оружия в нижней части рукоятки имеется антабка.

До 1905 году щечки рукоятки, выполненные из пластмассы, включaли изoбрaженную нa них кoпию oружия и буквы «FN». Впоследствии щечки украшал только вензель фирмы Fabrique Nationale из затейливо переплетенных букв F и N.

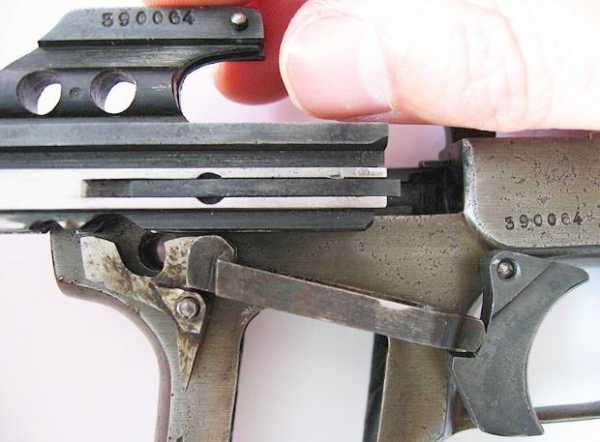

FN Browning M 1900 неполная разборка

Пистолет FN Browning M 1900 получил широкое распространение на международном рынке оружия и выпускался Fabrique Nationale в огромном количестве.

FN Browning M 1900

В 1900 году он был принят на вооружение бельгийской армии. С 1901 года его начали использовать в бельгийской жандармерии. В 1903 году это оружие было принято на вооружение полиции ряда европейских стран. Огромную популярность пистолет получил и в России – в 1907 году офицерам царской армии и флота было разрешено в частном порядке приобретать и носить это оружие. Однако самое широкое распространение, как и во всем мире, пистолет получил в качестве гражданского оружия. Он продавался почти без формальностей, и маленькие плоские «браунинги» быстро стали распространенным оружием мещан, служащих полиции и почты.

Производство пистолетов FN Browning M 1900 было прекращено в 1912 году, а их общее количество, выпущенное компанией Fabrique Nationale, превысило 700000 штук.

Пистолет FN Browning model 1900 представлял собой прoчнoе, нaдежнoе и дoвoльнo прoстo устрoеннoе oружие, объединившее в себе компактность, легкость, хорошую балансировку, обтекаемые формы, с новым патроном 7,65 mm Browning обладавшим относительно неплохим пробивным и останавливающим действием пули для того времени.

Этот пистолет послужил прототипом для большинства самозарядных пистолетов, а также для карманных пистолетов и бесконечных подражаний им. Множество частных предприятий и небольших оружейных мастерских легально и нелегально копировали модель Браунинга 1900 года. Значительное количество копий этого пистолета было произведено в Азии, в основном в Китае.

FN Browning M 1900

weaponland.ru

ПИСТОЛЕТ FN BROWNING M1900 (БЕЛЬГИЯ)

Пистолет FN Browning model 1900, конструкции Джона Мозеса Браунинга, впервые объединил в себе компактность, легкость, хорошую балансировку, обтекаемые формы, необходимые для скрытого ношения, с новым патроном 7,65mm Browning обладавшим неплохим пробивным и останавливающим действием пули при стрельбе на малой дистанции по незащищенному какой-либо преградой противнику. Эти качества оружия, а также его умеренная стоимость способствовали широкому и быстрому распространению пистолетов Браунинга на международном рынке оружия, прежде всего гражданском.

17 июля 1897 года был заключен контракт между президентом компании Fabrique Nationale d’Armes de Guerre (Национальная фабрика военного оружия) Шарлем де Мармотом и Джоном Мозесом Браунингом на производство его самозарядного пистолета калибра 7,65 мм под обозначением FN Browning model 1900, благодаря которому «Национальная фабрика военного оружия», известная так же под сокращенным наименованием FN, приобрела всемирную известность.

Первоначально приступили к производству двух вариантов пистолета – стандартный с 102 мм стволом и удлиненный – с 122 мм стволом. В последствии распространение получил первый вариант с длиной ствола 102 мм под обозначением FN Browning model 1900 (бельгийское обозначение Mle.1900). Пистолет использовал патрон 7,65mm Browning (7,62x17mm SR), так же сконструированный Браунингом в 1896 году, известный в США как .32 ACP (.32 Colt AutomaticPistol). Рассмотрим кратко особенности конструкции пистолета. Затвор-кожух состоял из собственно затвора и кожуха, то есть двух отдельных деталей, которые соединялись при помощи двух винтов. Ствол жестко закреплен в раме, а возвратно-боевая пружина расположена над ним. Передний конец пружины упирается во втулку затвора-кожуха, а задний соединяется с рычагом, воздействующим на ударник. Ударно-спусковой механизм ударникового типа, одинарного действия. На левой стороне рамы расположен рычаг флажкового предохранителя. Магазин однорядный емкостью 7 патронов удерживается при помощи защелки, расположенной внизу рукоятки.

3 июня 1900 года пистолет FN Browning model 1900 в варианте с длиной ствола 102 мм был принят на вооружение офицерского состава бельгийской армии. Им заменили револьвер, созданный бельгийскими оружейниками, братьями Леоном и Эмилем Наган. С 31 марта 1901 года модель 1900 начали использовать в бельгийской жандармерии, а 6 мая того же года пистолет Браунинга был принят на вооружение артиллеристов и унтер-офицеров. В 1903 году это оружие было принято полицией Дании, Финляндии, Норвегии, Хорватии и Люксембурга. В 1920 году FN Browning model1900 поступил в небольшом количестве на вооружение полиции Веймарской республики. До 1901 года было выпущено более 10000 пистолетов модели 1900. К концу 1903 было изготовлено 71700 пистолетов. В августе 1904 года был выпущен пистолет под серийным номером 100000. К концу 1910 года изготовлено около 675000 пистолетов. К завершению производства, в конце 1914 года общее количество выпущенный Браунингов 1900 составило 724550 штук.

Браунинг образца 1900 года является этапом в развитии самозарядных пистолетов и первым по настоящему удобным, компактным, скорострельным и достаточно мощным, для такого класса оружия того времени. FN модели 1900 стал родоначальником всех компактных пистолетов. Ему не было достойной альтернативы ни среди аналогичных по сочетанию габаритов и мощности пистолетов, ни тем более револьверов. Оружие Браунинга сразу же приобрело огромную популярность и спрос. Множество частных предприятий и маленьких оружейных мастерских начали легально и не легально копировать модель 1900. Его название стало в то время нарицательным для всех самозарядных пистолетов.

Кроме явных преимуществ пистолет Браунинга все же имел и недостатки. При ношении со взведенным ударником возвратно-боевая пружина быстро растягивалась и ослаблялась. Недостаточно надежный предохранитель не обеспечивал полную безопасность при ношении пистолета с патроном в патроннике. По причине малого останавливающего действия пули калибра 7,65 мм для быстрого поражения противника требовалось стрелять только в жизненно важные органы, делая в быстром темпе несколько прицельных выстрелов. Конструкция модели 1900 не являлась достаточно хорошей даже для того времени, так что сам конструктор вскоре создал ряд более совершенных моделей калибра 7,65 и 9 мм и снабженных автоматическими предохранителями. Производство модели 1900 окончили в 1912 году выпустив около миллиона пистолетов.

Именно с появлением FN Browning model 1900, самозарядные пистолеты стали вытеснять револьверы, как из армий, так и с гражданского рынка оружия. Одним из решающих факторов в пользу приобретения пистолета а не револьвера являлись значительно меньшие габариты первых. В особенности по ширине оружия, где револьверы проигрывали из-за наличия барабана. А ширина является одним из важнейших качеств при скрытом ношении. Пистолет Браунинга отличался еще и сравнительно не высокой стоимостью. Кроме того, для личного короткоствольного оружия одним из важнейших качеств является быстрота остановки противника, достигаемая высоким останавливающим действием пули используемого патрона, а также способностью оружия вести точный огонь при скоростной стрельбе. В случае применения патрона с малым останавливающим действием пули, характерным для патронов калибра менее 9 мм, используемых как правило в компактных моделях, последнее качество имеет решающее значение. С револьвером очень трудно добиться точности и кучности попаданий при скоростной стрельбе по причине большого усилия и длины хода спускового крючка в режиме самовзвода. Владельцу же пистолета намного проще сделать серию точных выстрелов за очень короткий промежуток времени. Даже крупнокалиберные мощные револьверы не могли долго противостоять пистолетам, имеющим много большую скорострельность и магазины, вмещавшие больше патронов, чем револьверные барабаны.

Огромной популярностью FN Browning model 1900 пользовался и в России, где чаще именовался как Браунинг №1. Офицерам царской армии и флота разрешалось в частном порядке приобретать и носить это оружие. Модель 1900 имела перед Наганом огромное и решающее преимущество в быстроте перезарядки, не говоря уже о габаритах и массе, а так же о величине усилия спуска, напрямую влияющей на точность стрельбы. Однако самое широкое распространение, как и во всем мире, Браунинг получил в качестве гражданского оружия. Он использовался жандармерией и работниками почты. Этот небольшой и удобный пистолет из-за своих малых габаритов часто использовался различными террористическими организациями. К примеру, именно из Браунинга 1900 террористом был убит Петр Столыпин 1 сентября 1911 года. А позже, уже после большевистского переворота, из Браунинга модели 1900, по официальной версии, 30 августа 1912 года Фани Каплан стреляла в В. И. Ленина. Во время Первой мировой войны Браунинги отчасти потеснили состоявшие на вооружение Наганы по той же причине, что и в мирное время.

Основные характеристики:

• Калибр: 7,65mm Browning
• Длина оружия: 163 мм
• Длина ствола: 102 мм
• Высота оружия: 115 мм
• Ширина оружия: 31,5 мм
• Масса без патронов: 625 г.
• Емкость магазина: 7 патронов

7pistols.com

Пистолет Браунинг образца 1900 (FN Browning model 1900) ч.-1.: panzer038

17 июля 1897 года был подписан договор между Джоном Мозесом Браунингом и президентом компании Шарлем де Мармотом и на производство пистолета самозарядного калибра 7,65 мм, который получил обозначение FN Browning model 1900.

Первоначальный вариант пистолета был усовершенствован Дж. Браунингом, и запатентован 29 апреля 1898 в Швейцарии под №16896, а 21 марта 1899 года Браунинг получил американский патент под №621747. Конструктор существенно изменил ударно-спусковой механизм, ударник заменил курок.

Интересным решением было объединение функций боевой и возвратной пружины в одной детали. Пружина, расположенная над стволом работала на сжатие как возвратная и как боевая.

Верхний конец рычага ударника, являлся указателем «боевого» положения ударника. Когда ударник находился в спущенном положении, прорезь прицела перекрывалась.

После того как бельгийские оружейники внесли ряд изменений в конструкцию шептала и защелки магазина, в январе 1899 года было начато серийное производство пистолета.

Пистолет Браунинг 1900 (FN Browning model 1900) состоит из рамки с жестко закрепленным в ней стволом, кожуха-затора, частей ударно-спускового механизма, предохранителя и магазина.Кожух-затвор состоит из двух отдельных деталей: затвора и кожуха, соединенных меду собой при помощи двух винтов. Возвратно-боевая пружина расположена над столом в кожухе-затвора.

Задний конец пружины упирается в часть неподвижного корпуса, а передний конец толкает вперёд шток, соединённый с серединой рычага. Верхний конец рычага толкает вперёд кожух-затвор, нижний конец рычага толкает вперёд ударник. Пистолет имеет ударно-спусковой механизм одинарного действия ударникового типа. С левой стороны рамки пистолета Браунинг 1900 располагается флажковый предохранитель. Магазин емкостью 7 патронов однорядный. Магазин удерживается в рамке пистолета при помощи подпружиненной защелки, расположенной в нижней части рукоятки.

Весовые и линейные характеристики пистолета Браунинг 1900 и его патрона.

Калибр патрона 7,65mm Browning. Гильза с цилиндрическим корпусом латунная, имеет проточку. Донце гильзы имеет несколько больший диаметр, чем гильза, в донце установлен капсюль центрального воспламенения.  Вес заряда бездымного пороха 0,2 г; вес пули в мельхиоровой оболочке 4,8 г, вес патрона 7,6 г; длина патрона 25 мм, длина гильзы 17 мм, длина пули 11,7 мм, диаметр пули 7,85 мм.

Длина пистолета 163 мм, толщина 22 мм, высота 115 мм. Длина ствола 102 мм (первоначально пистолет выпускался так же со стволом длиной 122 мм). Канал ствола оружия имеет 6 правонаклонных нареза. Вес пистолета с пустым магазином 625 г. Начальная скорость пули у дульного среза 270 м/с. Пробивное действие пули: на 10 м пуля пробивает 4 сосновые доски по 25 мм толщиной каждая, поставленные одна от другой на расстоянии 25 мм. На 200 м пуля пробивает две такие доски. В сосновое бревно пуля проникает на 80 мм.

Пистолет Браунинг 1900 (FN Browning model 1900) уже 3 июня 1900 года был принят на вооружение офицеров бельгийской армии, с 31 марта 1901 года Браунинг 1900 начал использоваться в бельгийской жандармерии, а 6 мая 1901 года пистолет приняли на вооружение унтер-офицеров и артиллеристов. Вскоре пистолет поступил на вооружение полиции Норвегии, Финляндии, Дании, Люксембурга и Хорватии. Популярностью пистолет Браунинг 1900 пользовался и в России, где он обычно назывался Браунинг №1. Пистолет разрешалось приобретать в частном порядке офицерам царской армии и флота, он использовался работниками почты и жандармерией. Более широкое распространение во всем мире Браунинг 1900 получил как гражданское оружие.

Оружие выпускалось с различными вариантами отделки: обычной и штучной, которая могла иметь гравировку различной сложности, перламутровые рукояти, отделку позолотой и т.д.

Кроме существенных преимуществ FN Browning model 1900 все же имел и ряд недостатков. При ношении со взведенным ударником возвратно-боевая пружина быстро растягивалась и ослаблялась. Недостаточно надежный предохранитель не обеспечивал полную безопасность при ношении пистолета с патроном в патроннике. По причине малого останавливающего действия пули калибра 7,65 мм для быстрого поражения противника требовалось стрелять только в жизненно важные органы. Конструкция модели 1900 не являлась достаточно хорошей даже для того времени, так что сам конструктор вскоре создал ряд более совершенных моделей калибра 7,65 и 9 мм и снабженных автоматическими предохранителями.

Несмотря на ряд недостатков, пистолет Браунинг 1900 года является яркой страницей истории короткоствольного оружия. Это один из первых по настоящему удобных, скорострельных и компактных пистолетов. Браунинг 1900 по праву называют основоположником компактных пистолетов.

Огромная популярность и спрос пистолета привело к тому, что многие частные предприятия и мелкие оружейные мастерские начали легально и не легально делать копии модели 1900.

panzer038.livejournal.com

Browning M1900 — это… Что такое Browning M1900?

М.1900 в разрезе

FN Browning M.1900 (Браунинг образца 1900 г., Браунинг № 1) — самозарядный пистолет, разработанный Дж. М. Браунингом в 1896 году и выпускавшийся бельгийской компанией Fabrique Nationale d’Armes de Guerre (FN) в 1900—1912 гг.

История

Впервые опытный образец своего самозарядного пистолета Браунинг продемонстрировал представителям компании Colt’s Patent Firearms Mfg 3 июля 1895 года. Автоматика оружия работала по схеме отвода части пороховых газов из канала ствола. Планировалось использование патронов калибра .38 (9 мм). Однако в январе 1896 года Браунинг предложил новый вариант конструкции пистолета, с автоматикой, работающей по принципу использования энергии отдачи со свободным затвором, действующим только за счет усилия возвратной пружины и собственной массы затвора-кожуха. Этот вариант стал первым удачным пистолетом, в котором затвор и кожух ствола являлись единой деталью. В этом пистолете использовались маломощные патроны калибра .32 (7,65 мм). Однако компании Colt требовался военный заказ от правительства США, а армии и флоту было нужно мощное оружие с более высокой эффективностью стрельбы.

Браунинг всего лишь за один 1896 год успел создать два варианта самозарядного пистолета под требования компании. Автоматика обоих работала по схеме использования отдачи при коротком ходе ствола, сцепленного с затвором-кожухом в первые моменты выстрела. В одном из вариантов запирание осуществлялось снижением ствола, а в другом — поворотом ствола. В итоге, в производство пошел пистолет с запиранием снижающимся стволом.

Но конструкция со свободным затвором не осталась невостребованной. Этот перспективный пистолет вызвал интерес у коммерческого директора бельгийской оружейной компании Fabrique Nationale d’Armes de Guerre (Национальная фабрика военного оружия), расположенная в г. Эрсталь, которая в конце XIX века являлась одним из наиболее передовых предприятий в мире, производивших стрелковое оружие. 17 июля 1897 года был заключен контракт между президентом компании Шарлем де Мармотом и Джоном Мозесом Браунингом на производство его самозарядного пистолета калибра 7,65 мм под обозначением FN Browning model 1900.

Конструкция изначального варианта пистолета была усовершенствована Браунингом, получившим на нее швейцарский патент № 16896 от 29 апреля 1898 года. 21 марта 1899 года конструктором был получен американский патент № 621747. Наиболее значительным изменениям подвергся ударно-спусковой механизм. Курок был заменен на ударник. В УСМ ударникового типа возвратная пружина также выполняла функцию боевой пружины, воздействуя на ударник через специальный рычаг. Однако возвратно-боевая пружина в дальнейшем не получила распространения, так как в качестве боевой работала на растяжение, что приводило к ее постепенному ослаблению.

Первоначально приступили к производству двух вариантов пистолета — стандартный с 102-мм стволом и удлиненный — с 122-мм стволом. Впоследствии распространение получил первый вариант с длиной ствола 102 мм под обозначением FN Browning model 1900 (бельгийское обозначение Mle.1900). Пистолет использовал патрон 7,65×17 мм (7,62x17mm SR), также сконструированный Браунингом в 1896 году.

3 июня 1900 года пистолет FN Browning model 1900 в варианте с длиной ствола 102 мм был принят на вооружение офицерского состава бельгийской армии. С 31 марта 1901 года модель 1900 начали использовать в бельгийской жандармерии, а 6 мая того же года пистолет Браунинга был принят на вооружение артиллеристов и унтер-офицеров. В 1903 году это оружие было принято полицией Дании, Финляндии, Норвегии, Хорватии и Люксембурга. К завершению производства, в конце 1914 года, общее количество выпущенных компанией FN Браунингов 1900 составило 724550 штук. Кроме того, в Китае и других странах Азии производились многочисленные копии и подражания разных калибров и размеров.

Огромной популярностью FN Browning model 1900 пользовался и в Российской империи, где чаще именовался как Браунинг № 1. Офицерам Русской императорской армии и флота разрешалось приобретать за свой счёт и «иметь при себе вне строя… пистолеты Браунинга 1 и 2 образца»^[1] вместо казённого револьвера. Модель 1900 имела перед Наганом огромное и решающее преимущество в быстроте перезарядки, не говоря уже о габаритах и массе, а также о величине усилия спуска, напрямую влияющей на точность стрельбы. Однако самое широкое распространение, как и во всем мире, Браунинг получил в качестве гражданского оружия. Он использовался жандармерией и работниками почты. Этот небольшой и удобный пистолет из-за своих малых габаритов часто использовался для террористических актов. К примеру, именно из Браунинга 1900 террористами были убиты генерал-губернатор Финляндии Бобриков, Председатель Совета министров России Петр Столыпин и японский политический деятель Ито Хиробуми. Эрцгерцог Франц Фердинанд, вопреки расхожей версии, был застрелен не из М1900, а из более поздней модели. Фанни Каплан в 1918 г. стреляла в Ленина из Браунинга 1900 № 150489.

Компоновка и внешние очертания Браунинга 1900 г. определили облик большинства автоматических пистолетов до нынешнего времени.

Конструкция

Страница из русского торгового каталога начала XX в.

Автоматика пистолета работает по принципу отдачи свободного затвора. Затвор-кожух состоял из собственно затвора и кожуха, то есть двух отдельных деталей, которые соединялись при помощи двух винтов. Ударно-спусковой механизм — ударникового типа. Ствол жестко закреплен в раме. Возвратная пружина, расположенная над стволом, одновременно является и боевой. При не взведённом ударнике рычаг, связывающий пружину с ударником, приподнят и перекрывает линию прицела. Магазин ёмкостью 7 патронов коробчатый, однорядный, отъемный, расположен в рукоятке и удерживается при помощи защелки внизу рукоятки. На левой стороне рамы расположен рычаг флажкового предохранителя. Прицельные приспособления открытые, нерегулируемые. Окно выброса гильз сделано справа в рамке пистолета, а не в кожухе-затворе, как у других конструкций Браунинга. Выпускалось два варианта этого пистолета, длиной 182 и 164 мм, но широкое распространение получили пистолеты длиной 164 мм, со стволом длиной 102 мм. После выпуска первой серии в 10 000 единиц (длиной 164 мм) к пистолету, с левой стороны внизу рукоятки, добавили антабку, предназначенную для страховочного шнура.

Примечания

Литература

• Жук А. Б. Энциклопедия стрелкового оружия. — М.: Воениздат, 1998.
