Боинг 707: схема самолета, характеристики, бочка

Боинг 707 — пассажирский авиалайнер, спроектированный одноименной компанией в 50-е годы прошлого столетия. Один из первых реактивных гражданских самолетов. Во многом благодаря именно этой модели, пассажирские авиаперевозки получили популярность. До этого времени данный вид транспорта являлся слишком дорогим и небезопасным. Конструкторские инновации, реализованные при его создании, сделали гражданскую авиацию доступной для всего мира.

Версии Боинга 707

Авиалайнер Боинг 707 представлен 7 пассажирскими и грузопассажирскими модификациями:

  • 120. Первая модель, с которой началась история этого легендарного самолета. Имела вместимость 110-179 человек (в зависимости от компоновки салона), для того времени очень высокий показатель. Авиалайнер развивал скорость до 965 км/ч.
  • 220. От предыдущей модели отличается двигателем с увеличенной мощностью и повышенным расходом топлива. Неэкономичность этой модификации не позволило ей приобрести популярность — всего было выпущено 5 единиц.
  • 227. От версии 707-120 отличается повышенной вместимостью.
  • 320В. Наиболее популярная модификация серии 707. Отличается увеличенными габаритами, повышенной вместительностью пассажиров и более мощным двигателем (одним из лучших на то время).
  • 420. От предыдущей версии отличается менее мощным, но более экономичным двигателем от компании Rolls-Royce.
  • 700. Эта версия получила удлиненный корпус и, как следствие, повышенную пассажировместимость. Благодаря увеличению топливных отсеков, повысилась на 10% максимальная дальность перелета.

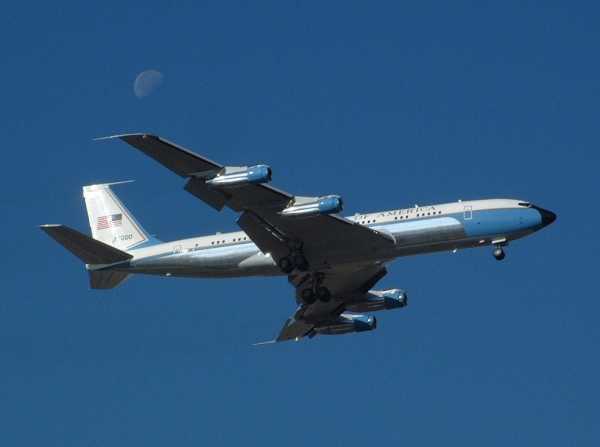

  • VC-137С. Особая модификация авиалайнера, выпущенная всего в 2 экземплярах. Эксплуатировалась исключительно в качестве борта № 1 (в США).

Также на базе Боинг 707 были разработаны и несколько военных модификаций авиалайнера, состоявшие на службе ВВС США:

  • Е-3 Sentry. Использовался в качестве средства обнаружения с использованием радиолокационного оборудования.
  • Е-6 Mercury. Использовался в качестве командного пункта связи и управления.
  • Е-8. Разведывательный самолет.
  • С-18. Военный авиалайнер — использовался для доставки солдат и руководства в места учений и боевых действий.
  • EС-18В. Служил в качестве воздушной лаборатории, проводившей испытания ракет.

Компоновка пассажирского салона Боинга 707

В авиалайнерах серии Боинг 707 предусмотрена стандартная компоновка салона с разделением на 2 класса: бизнес и эконом. Стандартная версия 320В имеет вместимость 151 человек. Места распределяются следующим образом:

  • Первый класс — 16.
  • Второй (или эконом) — 135.

Изначально оба класса в самолете были разделены на зоны для курящих и некурящих людей. Это создавало максимально комфортные условия для любителей этой пагубной привычки. В бизнес классе зоны для курящих были в 3-4 рядах, во втором классе с 19 по 28. Сегодня такого распределения нет ни в одной международной авиакомпании в связи с антитабачной политикой, которая распространилась по всему земному шару.

В первом классе схема салона предполагает распределение кресел по принципу 2+2, во втором 3+3. Отсюда расстояние между кресел в бизнес-классе получается значительно больше. Это позволяет свободно расходиться нескольким людям.

Безопасность самолета Боинга 707

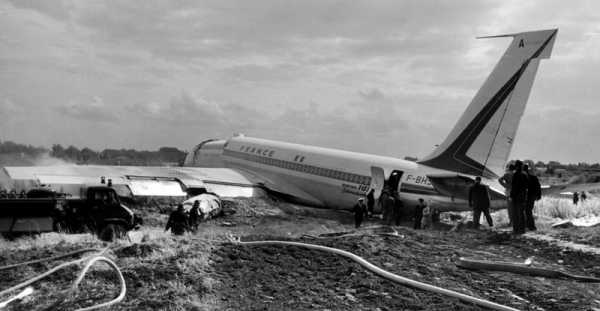

Авиалайнеры серии Боинг 707 являются одними из самых небезопасных в своём классе. Всего в результате катастроф и террористических актов было потеряно 194 самолета, что составляет более 16% от их общего количества. Современные модели Боинг имеют показатели 5% и ниже. Самая крупная авиакатастрофа произошла в 1975 года в районе марокканского города Агадир. Тогда погибло 188 человек (все люди, пребывавшие на борту). Большая часть катастроф произошла по вине пилотов или в результате военных действий.

Технические характеристики и конструктивные особенности

Основными пассажирскими модификациями серии Boeing 707 являются 120 и 320В. Поэтому технические характеристики рассмотрим именно для этих моделей (остальные не завоевали популярность и были выпущены в ограниченном количестве).

Характеристика 120 320В
Общая длина, м. 44 46,6
Размах крыльев, м. 39,9 44,4
Предельная взлетная масса, тонн 116,7 151,3
Предельная посадочная масса, тонн 86,2 112
Вес самолета без пассажиров, экипажа и топлива, тонн 58,7 65,4
Максимальная масса топлива, тонн 65,7 95,2
Максимальная дальность полета, тыс. км. 6,7 9,2
Предельная крейсерская скорость, км/ч 965
Модель основного двигателя JT3D-1 JT3D-3
Количество кресел (одноклассовая схема/двухклассовая схема), человек 174/137 189/141
Габариты салон, м. 31,9×3,6×2,4 33,9×3,6×2,4

История создания

В 40-х годах прошлого столетия компания Boeing специализировалась преимущественно на создании военной авиатехники. Когда вторая мировая война закончилась, и пропал спрос на бомбардировщики, компания стала заниматься разработкой пассажирских и грузовых самолетов. Так, в 1950 году началась проектировка авиалайнера 707. В качестве прототипа был использован бомбардировщик В-47. Разработка в те времена велась в условиях строгой секретности.

Интересно: Боинг 707 в период разработки имел наименование 367-80.

Боинг 707 стал настоящим прорывом в области гражданской авиации. Основной инновацией (для тех времен) стала установка двигателей в мотогондолы, обеспечивающие их повышенную прочность и устойчивость к возгоранию (корпус изготавливался из огнеупорных материалов). При возгорании одного из двигателей, огонь не перекидывался на другие. Для того времени это казалось настоящим прорывом. Такая технология значительно повысила уровень безопасности авиалайнеров. Ещё одно новшество заключалось в установке двигателей под крылом — это улучшало аэродинамические показатели самолета.

Первый полет Боинг 707 совершил в 1954 году. Коммерческая эксплуатация началась только спустя 4 года. Длительная задержка была вызвана с большим количеством испытаний и разработкой военных аналогов (несмотря на окончание войны, США тратило внушительные средства на вооружение).

Первыми покупателями авиалайнера 707 стали американские авиакомпании. Наибольшую популярность эта серия приобрела в середине 60-х годов. Тогда самолеты Боинг 707 стали активно продаваться далеко за пределами Североамериканского региона. Выйти в лидеры европейского рынка, несмотря на наличие DC-8 (передового на тот момент пассажирского авиалайнера), помогло создание обновленной версии — 320В.

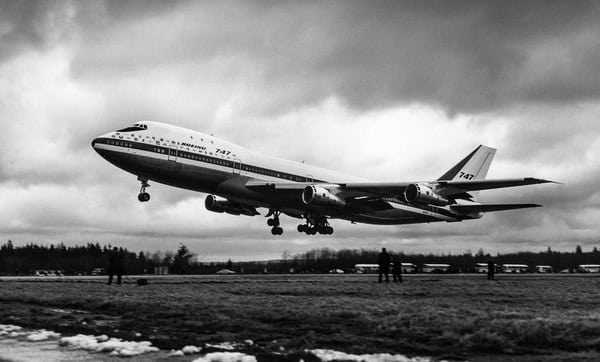

Популярность 707 начала стремительно падать после создания лайнера Боинг 747, который отличался повышенной пассажировместимостью, экономичностью и улучшенными техническими характеристиками. За 20 лет производства было создано 1010 самолетов, которые курсировали на всех континентах.

Интересные факты

  • В день презентации первого авиалайнера Боинг707 главный пилот решил удивить публику, сделав фигуру высшего пилотажа — «бочка» (поворот относительно оси летательного аппарата на 360 градусов).

Интересно: ранее никто не делал упражнение «бочка» на столь крупных авиалайнерах.

  • Легендарный актер Джон Траволта имеет личный самолет марки Боинг 707-138. Он был выполнен по индивидуальному заказу для авиакомпании Qantas. Траволта стал его владельцем в 1969 году.
  • В 1983 году произошла трагедия, которая едва не вылилась в международный конфликт между СССР и Южной Кореей. Авиалайнер Боинг 707, принадлежавший корейскому государству, случайно пролетел над секретными военными объектами на территории СССР. Незамедлительно советские власти отдали приказ экипажу о совершении посадки на ближайшем аэродроме. Корейские пилоты проигнорировали требование советских властей. В результате самолет был сбит, в результате крушения погибли все люди находившиеся на борту. До сих пор ведутся расследования на тему данного инцидента.
  • Несмотря на свою устарелость, Боинг 707 до сих пор эксплуатируется. Используется он единственной авиакомпанией — иранской Saha Air, преимущественно для внутренних маршрутов. В 2010 году количество эксплуатируемых самолетов данной серии достигало 155 единиц.

Заключение

Лайнер Боинг 707 по праву считается настоящим прорывом своего времени. Инновационные конструкторские решения, примененные при его разработке, позволили гражданской авиации выйти на новый уровень. Одна из главных заслуг этой серии — повышение уровня безопасности самолетов.

Уважаемые посетители сайта Aviawiki!

Ваших вопросов стало так много, что, к сожалению, у наших специалистов не всегда есть время ответить на все. Напомним, что мы отвечаем на вопросы абсолютно бесплатно и в порядке очереди. Однако у вас есть возможность гарантированно получить оперативный ответ за символическую сумму

aviawiki.com

Авиалайнер может крутить «бочку». Но скорее всего, это фейк

Пользователей твиттера напугало видео, где пассажирский «боинг» садится при очень сильном боковом ветре и совершает невероятные трюки для выравнивания в воздухе. Выглядит впечатляюще, но абсолютно нереалистично — но как будто аэрофобов это убедило.

4 сентября пользователь твиттера под ником Змей опубликовал видео, на котором заходящий на посадку самолёт сопротивляется очень сильному ветру и фактически висит в воздухе. Затем, пытаясь попасть на взлётную полосу, судно совершает кувырок на 360 градусов.

Змей

Оригинал
Как журналисты и пассажиры видят боковой ветер.Оригинал

Достоверно неизвестно, откуда именно Змей взял опубликованное видео. Однако его предположительный оригинал появился ещё в июне 2017 года на YouTube-канале Meni Things, целиком посвящённом вирусным видеоподделкам с разной степенью реалистичности.

Несмотря на то что сам Змей иронизировал над видением ситуации с точки зрения журналистов и боящихся летать пассажиров, многие восприняли ролик всерьёз.

AlexEm

Оригинал
Ещё одним желанием полетать меньше стало )Оригинал

Потапов Роман

Оригинал
Это монтаж??? Скажите, что так не бывает… мне лететь скоро…Оригинал

Но даже если отбросить вопрос компьютерной графики, на фейковость видео с кувырком указывает и его собственное содержание. Дело в том, что на Boeing 737 в кадре нанесена символика компании Air Canada Jetz. Однако во флоте этого перевозчика нет «боингов» — только три чартерных самолёта Airbus A319.

Более того, если бы рейсовый Boeing 737 совершил 360-градусный кувырок, это стало бы очень громкой новостью. И в новостных агрегаторах действительно упоминается подобный случай. Вот только самолёт принадлежал другой авиакомпании, а разворот произошёл вдоль взлётной полосы по плоскости вращения — судно даже не взлетело.

На пассажирском самолёте действительно можно сделать «бочку» (если отмести нюанс, что это запрещают правила перевозок). Один из немногих примеров подобного трюка — запись испытаний Boeing 707, который пилотировал Элвин Текс Джонсон. Однако самолёту потребовалась гораздо большая скорость и уж точно гораздо большая высота.

Даже без фейков в новостях хватает примеров мастерства пилотов. Например, в Хабаровске прошли учения, на которых лётчики учились садить транспортники и истребители на обычную междугороднюю дорогу. Только местных жителей, кажется, забыли предупредить, и они не на шутку перепугались.

Читайте на Medialeaks: Этот культурист выглядит как суперзлодей Marvel, и он собрался пойти в MMA. Интересно посмотреть на соперников

А вообще современных авиапассажиров очень легко напугать. Например, в США самолёт вернули в зону посадки из-за одной фотографии трупа, которую одновременно получили на свои телефоны несколько пассажиров. Правда, оказалось, что это фото постановочное. А рассылка и вовсе была случайной: одна девочка просто нажала не ту кнопку.

medialeaks.ru

схема салона, технические характеристики, кабина пилотов

Американский узкофюзеляжный лайнер Boeing 707 стал одним из самолетов, определивших будущее компании-изготовителя и авиаперевозок в целом. Именно эта машина открыла эпоху массовых перелетов пассажиров не только внутри континентов, но и над океанами.

В начале эры реактивных пассажирских машин было нормой временное прекращение производства самолетов для внесения изменений в конструкцию. Не избежал подобной участи и Boeing 707. Путь машины в серию оказался сложным, потребовалось провести несколько модернизаций (включая создание абсолютно нового фюзеляжа), прежде чем лайнер получил повсеместное признание.

Содержание статьи

История разработки и испытания

Разработка перспективного авиалайнера для перевозок на средние и большие дистанции началась в компании Boeing в самом начале 50-х годов. Для гражданского подразделения корпорации это были непростые годы – выпускавшийся Boeing 377 Stratocruiser имел невысокую надежность и оказался слишком сложным в обслуживании для гражданских авиакомпаний.

Не стоит забывать также о конкурентах — Douglas DC-7 и Lockheed Constellation, которые выпускались в больших объемах. В этот момент у руководства компании Boeing появляется идея создания реактивного лайнера большой вместимости, который будет востребован не только гражданскими заказчиками, но и армией.

Еще одним назначением нового самолета являлась функция заправки других машин в воздухе. Но на начальном этапе компании Boeing не удалось заручиться поддержкой государства и частных заказчиков, поэтому постройка прототипа началась на свой страх и риск. Дальнейшее развитие гражданской авиации подтвердило правильность хода компании, поскольку уже к середине 50-х в эксплуатации появились реактивные машины Ту-104 и DH-106.

Разработка прототипа машины велась под внутренним индексом Model 367-80. Также встречается еще одно заводское обозначение – Dash 80. После того, как самолет собрали к концу весны 1954 года, его переименовали в Model 707.

Машина имела интересную окраску верхней части фюзеляжа в желтый цвет, в районе иллюминаторов имелась полоса коричневого цвета.

Первые пробежки закончились аварией – была сломана основная стойка шасси, и самолет чиркнул по взлетно-посадочной полосе гондолой двигателя. Из-за незапланированного ремонта дата полета немного сдвинулась. Но уже в середине июля лайнер Boeing707 поднялся в воздух.

К моменту первого полета лайнера компания Boeing имела предварительный заказ на новый самолет-заправщик, оборудованный турбореактивными двигателями. Благодаря этому счастливому стечению обстоятельств удалось компенсировать затраты бюджета компании на постройку прототипа, которые составили около 15 млн. долларов США (значительную по тем временам сумму).

Армейский заказ на 29 машин был окончательно оформлен к середине осени 1954 года. Самолеты для ВВС шли под обозначением Model 717 и отличались от гражданских увеличенными размерами. В армейской документации заправщик проходил как КС-135 или С-135.

Кроме этого были заказаны транспортные версии, первый такой самолет был поставлен заказчику весной 1957 года под обозначением VC-137А. Он оснащался салоном повышенной комфортности на 22 пассажира. Другие машины оснащались увеличенным обтекателем носовой части фюзеляжа, который закрывал антенну радиолокатора. Самолеты несли обозначение RC-135.

Доработка и первые покупатели

При этом на гражданском рынке Boeing терпел одно поражение за другим от своего основного конкурента – компании Douglas, активно продвигавшей свой еще не пошедший в серию лайнер DC-8. Для исправления ситуации было принято решение изменения размеров фюзеляжа Model 707, что обеспечивало увеличение вместимости.

В конечном итоге доработка свелась к расширению фюзеляжа самолета на 4 дюйма (102 мм), что позволило установить два ряда трехместных кресел с центральным проходом. Параллельно был учтен печальный опыт эксплуатации британского лайнера Comet – введены иллюминаторы иной формы и использована химическая фрезеровка панелей внешней обшивки.

Для увеличения дальности полета стали использоваться топливные баки мягкой конструкции, установленные в центроплане крыла. При этом в консолях применили более передовые и емкие кессонные баки. Из-за появления требований к шумности работы двигателей была проведена доработка агрегатов и гондол.

Базовым вариантом двигателя стал JT3C-6, оборудованный системой подачи воды в камеру сгорания, что позволило поднять тягу на взлетном режиме. Клиенты могли выбирать между стандартным вариантом самолета с индексом 707-120 и укороченной на 120 дюймов (3048 мм) версией 707-138.

Доработка лайнера привела к ожидаемому положительному эффекту – авиаперевозчик Pan American разместил заказ на изготовление 20 лайнеров стандартного типа, но одновременно компания заказала и 25 машин у конкурента. Причем доверия к продукции Boeing у Pan American не было, поскольку контракт с Douglas заранее оговаривал возможность расширения заказа.

Примерно в это же время появляется информация о разработке дальнемагистрального варианта DC-8, что вновь заставляет конструкторов Boeing начать работы над ответным проектом.

Причем оба конкурента планировали оснастить свои машины одним и тем же двигателем JT4A, но для будущего самолета Model 707-320 Intercontinental в виде опции предлагались британские двигатели Rolls Royce Conway. Моторы имели те же внешние габариты, но отличались меньшей массой и улучшенной топливной эффективностью.

Для получения увеличенной дальности полета предполагалось применить увеличенное в размахе крыло, а также смонтировать в фюзеляже вставку длиной 100 дюймов (2570 мм). Удлинение фюзеляжа и более плотная установка сидений позволили увеличить пассажировместимость самолета до 189 человек. Новый проект Boeing, как ни странно, сразу заинтересовал двух перевозчиков – Pan American и BOAC.

Первый серийный самолет Model 707 был готов к полетам к концу 1957 года, в то время как первый серийный образец DC-8 появился только весной следующего года. К этому времени пакет заказов компании Boeing состоял из 150 машин, что на 17 штук превышало аналогичный параметр у конкурента.

Испытания серийной продукции заняли почти год, поэтому машина получила сертификат FAA только осенью 1958 года, а уже спустя месяц состоялся первый коммерческий перелет по маршруту Нью-Йорк-Париж.

Из-за протяженности трассы Model 707 с трудом обеспечивал доставку пассажиров, экипажи лайнера максимально экономили топливо на взлете и на маршруте. Именно этот фактор ускорил создание варианта Intercontinental, проект и внедрение в производство которого оценивались уже в 100 млн. долларов США.

Для установки на перспективный лайнер предлагался двигатель JT3D, оборудованный инновационным компрессором с расширенными рабочими лопатками. Новая конструкция узла привела к появлению так называемых турбовентиляторных двигателей, которые широко применяются сегодня.

Прототип Intercontinental был готов в начале 1959 года, но начало эксплуатации пришлось отложить из-за выявленных проблем с управляемостью при сильном боковом ветре. Решением проблемы стал увеличенный киль, который позднее стал стандартным для всех вариантов Model 707. Для обеспечения универсальности создается грузопассажирский вариант самолета 707-320С, позволявший перевозить 202 пассажиров или коммерческий груз весом 43600 кг.

Допускался и комбинированный вариант компоновки салона. Впоследствии модификация 707-320С становится базовой.

Первым эксплуатантом Intercontinental стала компания Pan American, начавшая коммерческую эксплуатацию в середине 1962 года.

Лайнеры семейства Boeing 707 не относятся к числу «удачных» машин – за годы эксплуатации был разбит каждый пятый самолет. Всего в результате летных происшествий и террористических актов потеряно 246 лайнеров (данные на конец 2015 года).

Конструкция

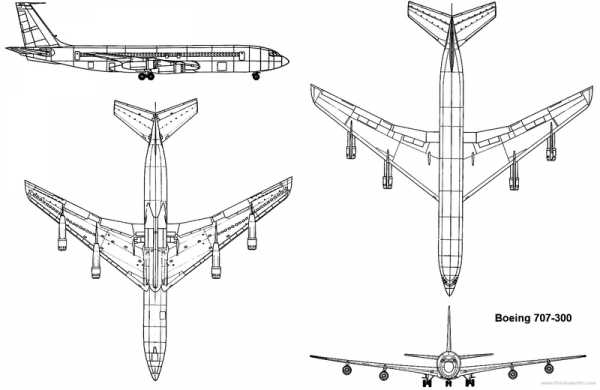

Самолет Boeing 707 представляет собой моноплан с низко установленным стреловидным крылом. Двигатели находятся в отдельных гондолах на пилонах под крылом. Машина стала первым пассажирским самолетом с подобным размещением двигателей. Крылья имеют постоянную стреловидность по передней кромке с углом 35⁰.

Применение такой схемы создавало трудности для пилотов, привыкших эксплуатировать прямокрылые машины с поршневыми двигателями. На передней кромке крыла установлены отклоняемые щитки Крюгера, предназначенные для уменьшения скорости машины при посадке.

В конструкции самолета использован специальный автопилот, отслеживающий отклонения машины от курса. На Boeing 707 применено трехстоечное шасси с поворотной передней опорой.

Главные опоры оснащены тележками с двумя спаренными колесами с тормозными механизмами.

На носовой опоре установлено спаренное колесо. Поворот передней стойки выполняется из кабины пилотов или при помощи жесткой буксировочной тяги. Во время разбега управление блокируется.

Пассажирский салон и кабина экипажа самолета оборудованы системой поддержания избыточного давления и кондиционером. Система работает от воздуха, который забирается из компрессоров двигателей. Канал отбора устанавливался над двигателем и закрывался специальным обтекателем.

Схема салона построена по принципу установки двух рядов трехместных сидений с центральным проходом. При установке мест бизнес класса используются двухместные сидения, установленные в передней части фюзеляжа.

Летные характеристики

Особенностью технических характеристик машины 707-320 стала большая дальность полета и вместимость, что обеспечило повышенную экономическую эффективность лайнера. В конечном итоге, эти параметры и предопределили успех самолета.

Успех Boeing707 позволил компании начать разработку новых машин, которые постепенно вытеснили многих конкурентов. На сегодняшний день рынок самолетов для средних и дальних маршрутов практически полностью поделен между Boeing и Airbus.

Модификации

Первым серийным вариантом стал лайнер с обозначением 707-120. После проведенной модернизации, заключавшейся в увеличении тяги двигателей и повышении аэродинамического качества крыла, базовой версией стал Boeing 707-120В. Кроме того, существовал вариант 707-220, отличавшийся установкой двигателей модели JT4A-3.

Для выполнения беспосадочных трансатлантических перелетов применялся самолет 707-320 Intercontinental.

Машина отличалась вставками в фюзеляж и плоскости крыльев, а также двигателями с повышенной тягой. Салон вмещал до 189 пассажиров. После модернизации обозначение версии сменилось на 707-320В Intercontinental.

На основе фюзеляжа и планера версии 707-320 серийно выпускался самолет дальней радиолокационной разведки под обозначением E-3 Sentry. Антенна радара размещена в обтекателе диаметром 9100 мм над фюзеляжем. Для установки использована двойная опора. Суммарная высота надстройки составила 6000 мм. Для работы электроники установлены дополнительные генераторы.

Кликабельно

Машина обеспечивает обнаружение целей на расстоянии до 600 км. Другим вариантом разведчика стал E-8 JStars с антенной, размещенной под фюзеляжем. Из-за особенностей конструкции возможно обнаружение подвижных целей только по бортам самолета на дистанциях до 250 км. Суммарный выпуск составил 17 экземпляров.

На основе самолета Model 707 построен командный пункт стратегических ядерных сил E-6 Mercury, отличающийся силовой установкой. Было собрано 16 таких машин. Версия машины для контроля результатов испытаний ракетного вооружения обозначалась ЕС-18В и была построена на основе списанных гражданских лайнеров. Оборудование для контроля и наблюдения размещено перед кабиной пилотов и закрыто удлиненным обтекателем.

В конце 60-х годов продукция Boeing стала отставать от требований рынка, требовавшего более вместительные и тихие самолеты. Расчеты возможности удлинения фюзеляжа Model707 показали, что потребуется установка новых двигателей и усиленного шасси.

Поэтому конструкторы переключились на разработку совершенно нового лайнера – Model 747, который стал одной из основ стабильного развития компании.

Производство машин 707 и 747 шло параллельно до 1978 года, но самолеты предыдущего поколения заказывались авиаперевозчиками из Азии и Южной Америки. На рынке США Model 707 была вытеснена с регулярных линий уже к 1983 году.

Пассажирские машины использовались другими странами до 1998-2000 года (кроме Ирана), после чего в эксплуатации осталась только грузовая версия. Иранские самолеты применялись для перевозок людей еще в 2010 году.

След в истории и искусстве

Среди известных кинофильмов с участием машин Model 707 можно назвать ленты «Аэропорт» и пародийный «Аэроплан!». Эпизодически машина показана в фильме «Колония Дигнидад». Некоторое число машин находится в частном владении у известных актеров (например, борт N707JT, принадлежащий Джону Траволте). Любители стендового моделизма могут собрать пластиковые копии самолета в масштабах 1/72 и 1/144.

На момент создания машина имела великолепные характеристики. Об этом свидетельствует тот факт, что на Boeing 707 в 1955 году была выполнена двойная бочка. До этого подобная фигура пилотажа не выполнялась ни одним реактивным пассажирским самолетом. Но лайнеры стали жертвами ускоренного развития авиаперевозок, которое сами же и спровоцировали.

Предоставляемые самолетами условия для пассажиров быстро перестали соответствовать растущим требованиям. Конструкторы компании пытались совершенствовать свое детище, но быстро переключились на создание новых лайнеров, в которых широко использовались наработки по Boeing 707.

Видео

warbook.club

характеристики, схема салона, лучшие места

Пассажирский самолет Boeing 707 своим появлением произвел настоящую революцию в авиации. Спроектирована машина была в пятидесятые годы двадцатого века, имеет четыре реактивных силовых установки.

Лайнер B707 стал одним из пионеров пассажирского сегмента, спроектированным с двигателями на реактивной тяге. Корпорация строила прототип на собственные деньги, производители так и не получили инвестиций.

Аэродинамика самолета такова: он узкофюзеляжный, является низкопланом с четырьмя моторами, стреловидным крылом и однокилевым оперением. Двигатели турбореактивные, JT3C-1 и JT3D-3, а также JT3D-7, их поставщиком стала корпорация Pratt & Whitney.

Вмещает на борту до 203 пассажиров, имеет два класса комфорта.

История реализации амбициозного проекта

В военные годы, Боинг специализируется на производстве бомбардировщиков, а в 50-х годах нужна была новая концепция гражданского самолетостроения.

Тогда, в обстановке секретности, началось проектирование реактивного самолета. Первый прототип 367-80 совершил полет в 1954 году.

Серийно самолет стал выпускаться в 1958 году, его приобрели американские заказчики. Спрос на пассажирские линии возрастал, благодаря появлению все новых экземпляров. Наступили шестидесятые – эра расцвета и популярности Boeing 707. Его заказывают уже и европейские перевозчики, делая ставку на широкую известность бренда Боинг.

Выпустив несколько модификаций, в том числе военных, Боинг начал выпускать все меньше машин этой линейки. В 1978 году серийное производство B707 было прекращено. Двадцать лет длилась эпоха этого самолета, за это время было произведено 1010 экземпляров.

Нестандартные технологии

При создании B707 использовались новейшие разработки и принимались рискованные решения.

Первое: каждый из четырех моторов впервые был помещен в отдельные, изолированные мотогондолы. Это придавало надежности полету, ведь при возможном возгорании, огонь никак не перекинется на другие моторы.

Новинкой было и то, что двигатели располагались под крылом, обеспечивая лучшие аэродинамические условия.

Закладывая наибольшую скорость в 1000 км/час, разработчики планировали, что этот показатель будет втрое превосходить конкурентов Douglas DC-7 и Lockheed Super Constellation.

В новых прототипах сечение фюзеляжа увеличили, чтобы кресла расположить 3/3, для большей вместимости пассажиров. Спроектированы новые иллюминаторы и обивка салонных панелей.

Двигатели оснастили системой впрыска воды, этим увеличив силу тяги. С помощью специальной разработки, понизили шумовую составляющую. Топливные отсеки сделали более объемными.

Летные параметры Boeing 707

  • Размах крыла – 44,2 метра
  • Длина машины – 46,61 метра
  • Высота корпуса – 12,93 метра
  • Экипаж – 3 пилота
  • Пассажироемкость – первый класс вмещал 14 человек и экономический – 133 пассажира. Туристический вариант – 219 человек.
  • Скорость максимальная – 1009 км/час
  • Крейсерское парение – 974 км/час
  • Дальность, расстояние – 9262 километра
  • Потолок, высота практическая – 12000 метров
  • Масса порожней машины – 66406 килограммов
  • Взлетный вес – 151318 килограммов
  • Силовая установка – 4 турбовентиляторных мотора JT3D-7, производства компании Pratt Whitney
  • Тяга двигателей – каждый из четырех имеет силу 8618 кгс.

Многочисленные модификации B707

Базовая версия Model 707-120 – первый серийный экземпляр. Он имел скорость почти 1000 км/час, пассажиров вмещал до 180 человек.

Самолет B707-220 оснастили моторами большей мощности, улучшили аэродинамику крыла и киля. Расход керосина увеличился на этой модели, так как двигатели имели большую тягу. Таких самолетов построено 5 экземпляров.

Модель Boeing 707-227 имеет увеличенный объем салона и принимает больше пассажиров.

Boeing 707-320B – это самолет с увеличенным размахом крыла и более длинным фюзеляжем. Моторы мощнее и вместимость достигает 190 человек. В этой категории выпускался также Boeing 707-320B Intercontinental (межконтинентальный лайнер), с улучшенными аэродинамическими характеристиками. В этом же ряду располагается, увеличенной дальности Boeing 707-320B Advanced.

Боинг 707-320C Convertible – самолет пассажирский, но смешанного типа. В компоновке лайнера имеется грузовой отсек. Выпускался также грузовой экземпляр B707-320C. Он имеет погрузочную дверь и специальную систему погрузки. Самолет 707-320С является стандартом для семейства В707, а заказов на него всегда поступало немало.

Вариант 707-320C Freighter – лайнер исключительно грузовой принадлежности, и все пассажирское снаряжение отсутствует на борту самолета.

Авиалайнер Боинг 707-420 Intercontinental, имеет турбовентиляторные двигатели от фирмы Rolls-Royce Mk 508.

Лайнер Boeing 707-700 создан с фюзеляжем удлиненной формы, большей пассажировместимостью. Увеличена и дальность, на которую может полететь самолет.

Боинг VC-137C – это вариант, которого создано всего два экземпляра. На нем осуществлялись перелеты высших чинов правительства.

Военные машины почти все были созданы на основе модели 707-320, например: самолет-лаборатория EC-18B, на его борту проводились испытания ракет. Для радиолокационного обнаружения и разведки построены машины E-3 Sentry и E-8 JSTARS. Экземпляр E-6 Mercury разработан для размещения на нем командного пункта связи и руководства маневрами.

Расположение мест в салоне

Внутри самолета есть все помещения, необходимые для приятного перелета большого количества пассажиров. Это отдел для ручной клади, гардероб, склад, кабина пилота и пассажирский салон. Также имеется санузлы, буфет и кухни.

Классическая двухклассная схема – традиционная. Первый класс расположен с 3 по 4 ряд (схема кресел 2/2), он достаточно комфортный и изолирован от экономического салона.

Эконом-класс имеет схему расположения кресел 3/3. Поскольку самолет имеет узкий фюзеляж, в салоне один проход. В самолетах того времени разрешалось курение и каждый салон разделялся на две зоны (курящие и некурящие отсеки). Этот факт следует учитывать при покупке билета на рейс.

При бронировании билетов, необходимо ознакомиться с компоновкой салона, чтобы выбрать хорошие места. Ряды, расположенные поблизости от туалетов, являются менее комфортными. Также, стоит выбрать расположение кресел, которое по душе: у иллюминатора или возле прохода.

Революционные рекорды

Самолет семейства B707 стал рекордсменом в мировой авиации, по нескольким показателям:

  1. Впервые в мире на четырехдвигательном пассажирском авиалайнере, моторы помещены в отдельные гондолы.
  2. Двигатели подвешены под крылом на пилонах.
  3. Первый реактивный самолет (пассажирский), два раза выполнивший пилотажную фигуру под названием «бочка».

Расцвет и конец эпохи

Лайнер Boeing 707 создан во времена большого спроса на пассажирские перевозки. Он занял свою нишу в дальних и стремительных перелетах. В течение почти двадцати лет самолеты семейства «царили» в небе.

Компания Боинг на протяжении эксплуатации имеющихся машин, непрерывно занимается новыми разработками. На смену моделям ряда 707, пришли более совершенные и безопасные Боинг 747.

Некоторые технические несовершенства привели к тому, что много машин было потеряно за годы эксплуатации (194).

В наше время менее ста экземпляров еще находятся в эксплуатации – в основном грузовые модели.

vpolete.online

Boeing 707, Схема Салона Самолета и Расход Топлива

Boeing 707 является четырёхдвигательным узкофюзеляжным пассажирским лайнером, а также одним из первых реактивных пассажирских самолётов в мире.

Краткий обзор самолёта

С аэродинамической точки зрения Боинг 707 представляет собой четырёхмоторный низкоплан. Крыло лайнера стреловидное, оперение — однокилевое.

Пассажирский салон Боинга 707 обычно имеет 2 класса (бизнес и эконом) или же 1 класс (только эконом). Так как самолёт является узкофюзеляжным, это означает, что места бизнес-класса располагаются, как правило, по схеме «2-2», а эконом-класса – по схеме «3-3». Таким образом, в зависимости от модификации самолёта или от варианта компоновки пассажирского салона Boeing 707 мог размещать от 110 до 202 пассажиров.

Силовая установка Boeing 707 представлена турбореактивными двигателями фирмы Pratt & Whitney JT3C-1, JT3D-3 или JT3D-7.

История создания и использования

Во время Второй Мировой войны и во второй половине 1940-х годов компания Boeing специализировалась на разработке стратегических бомбардировщиков (самолёты фирмы обозначались литерой B: B-17, B-25 и т.д.) После войны перед фирмой встала острая необходимость перепрофилировать разработку самолётов в связи с уменьшенным спросом на военные самолёты, а также в связи с большими перспективами, которое могло бы открыть в 50-х пассажирское авиастроение.

В итоге в начале 1950-х годов начались работы по созданию реактивного пассажирского лайнера, имеющего общие черты, схожие с чертами стратегического бомбардировщика B-47 Stratojet. Разрабатывался новый самолёт в условиях строжайшей секретности и в связи с этим мало кто знал, что его обозначение было именно Boeing 707. В ходу тогда было наименование «367-80».

При разработке лайнера создателями был использован ряд нестандартных и новых по тем временам решений. Так, одним из них стало то, что двигатели самолёта устанавливались в отдельных специальных мотогондолах, что обеспечивало их надёжность и в то же время защищённость: при воспламенении одного двигателя шансы того, что огонь перекинется и на другой, стали практически равны нулю. Другим новшеством была установка двигателей самолёта непосредственно под крылом, что обеспечивало высокие аэродинамические свойства лайнера в целом.

Летом 1954 года самолёт 367-80 совершил первый полёт. Однако процесс испытаний лайнера, создание его новых (в частности, военных) модификаций несколько затянул начало коммерческого использования Boeing 707. В итоге серийное производство и эксплуатация самолёта были начаты в 1958 году.

Первоначально главными эксплуататорами самолёта были две американские авиакомпании: Trans World Airlines и PanAmerican. Они серьёзно увеличили парк своих лайнеров, что привело к стремительному росту спроса на пассажирские перевозки не только в США, но и во всём мире.

60-е годы XX века стали поистине звёздным часом для лайнера Boeing 707. Популярность самолёта росла, вскоре его начали заказывать и западноевропейские авиакомпании. Однако стоит отметить, что проникновение Boeing 707 на европейский рынок осложнялось тем, что здесь уверенно держали свою позицию самолёты DC-8 компании McDonnell Douglas. В основном это преимущество объяснялось лучшей репутацией компании над корпорацией Boeing, специализировавшейся в течение долгого времени исключительно на военных самолётах. Однако затем, после ряда улучшений и выпуска модификаций (в частности, 320B), Boeing 707 начал уверенно завоёвывать лидерство.

Конец 60-х – начало 70-х годов характеризуется высоким спросом на пассажирские авиаперевозки, в связи с чем популярность самолёта, а вместе с ней и количество заказов на него, стали падать. Также свою лепту внесла и разработка нового дальнемагистрального самолёта – Boeing 747, обладавшего большей пассажировместимостью и потенциалом для создания модификаций, хоть и несколько повышенным расходом топлива. Всё это привело к тому, что в 1978 году был выпущен последний серийный Boeing 707.

Всего за 20 лет производства было построено 1010 лайнеров Boeing 707, из них было потеряно 194 машины. Таким образом, из всего количества самолётов примерно каждый пятый был потерян. Это объясняется в основном техническим несовершенством лайнера, характерным для машин того времени, а также ошибками экипажа.

На сегодняшний день около ста самолётов всё ещё эксплуатируются, однако в основном это – грузовые модификации Boeing 707.

Модификации лайнера

Боинг 707 представлен множеством модификаций, как пассажирских, так и грузовых. Отдельно стоит учесть и военные модели Боинга 707, разработанные для нужд ВВС США.

  • Boeing 707-120 – базовая модификация самолёта, обладающая неплохой (по тем временам) пассажировместимостью (от 110 до 179 человек) и скоростью до 965 км/ч.
  • Boeing 707-220 – модификация Боинга 707 с более мощными двигателями и, как следствие, с несколько увеличенным расходом топлива. Всего произведено 5 самолётов данной модели. Также имеется модификация Boeing 707-220B.
  • Boeing 707-227 – модификация с увеличенной пассажировместимостью.
  • Boeing 707-320B – вторая основная модификация Боинга 707, обладающая увеличенными размерами, большей пассажировместимостью и оборудованная более мощными двигателями. Также для данной модификации были разработаны варианты Boeing 707-320 Intercontinental (с увеличенной дальностью полёта), Boeing 707-320B Advanced и Boeing 707-320C.
  • Boeing 707-420 – модификация лайнера Боинг 707, оснащённая двигателями фирмы Rolls-Royce.
  • Boeing 707-700 – модификация самолёта с удлинённым корпусом и увеличенной пассажировместимостью, а также большей дальностью полёта.
  • VC-137C – вариант лайнера, созданный в двух экземплярах и предназначенный для перевозок высшего руководства США.

Военные модификации Boeing 707 создавались в основном на базе модели 707-320:

  • E-3 Sentry – самолёт дальнего радиолокационного обнаружения.
  • E-6 Mercury – воздушный командный пункт управления и связи.
  • E-8 JSTARS – самолёт для ведения наземной радиолокационной разведки.
  • C-18 – военно-транспортная модификация Boeing 707.
  • EC-18B – самолёты-лаборатории, предназначенные для проведения испытаний зенитных и баллистических ракет.

Характеристики Boeing 707

Лётно-технические характеристики основных пассажирских модификаций самолёта Боинг 707:

Boeing 707-120B Boeing 707-320B
Размеры
Длина, м 44 46,6
Размах крыльев, м 39,9 44,4
Высота, м 12,7 12,7
Площадь крыла, кв.м 226 268,7
Вес
Макс. взлетная масса, кг 116 700 151 300
Макс. посадочная масса, кг 86 200 112 000
Масса пустого, кг 58 700 65 400
Макс. масса без топлива, кг 77 100 88 500
Макс. коммерческая загрузка, кг 19 300 23 400
Макс. запас топлива, кг 65 700 90 290
Летные данные
Дальность полета с макс. загрузкой, км 6 700 9 200
Макс. крейсерская скорость, км/ч 965 965
Двигатели P&W JT3D-1, P&W JT3D-3,
4 x 7700 кгс 4 x 8170 кгс
P&W JT3D-7,
4 x 8600 кгс
Пассажирский салон
Кол-во кресел (одноклассовая компоновка) 174 189
Кол-во кресел (двухклассовая компоновка) 137 141
Длина салона, м 31,9 33,9
Ширина салона, м 3,6 3,6
Высота салона, м 2,4 2,4

Заключение

Boeing 707 был создан как нельзя кстати для своего времени – в тот момент, когда спрос на авиационные пассажирские перевозки начал расти быстрыми темпами. Это и позволило самолёту стать очень популярным в 1960-х годах. Однако появление новых моделей пассажирских лайнеров, а также техническая несовершенность Boeing 707 уже через 10 лет отодвинули его на второй план. Тем не менее, благодаря ряду интересных инновационных конструкторских решений, применённых в его разработке, Boeing 707 занял достойное место в истории авиастроения и авиаперевозок.

militaryarms.ru

Пилотаж пассажирских самолетов — Летное поле

Профиль

Название:Russian Aviation Community

Записи на странице

Ссылки и кнопки

Метки сообщества

«Беспощадный», «Максим Горький», 1941, 344 ЦБП и ПЛС, 747, MD 450 Ураган, a-10, a-310, a-318, a-319, a-320, a-320-211, a-320-214, a-321, a-330, a-330-243, a-330-300, a-380, a320, a330, a330-300, a350, a380, a400m, aeromacchi, air berlin, air france, air india, air seychelles, airbus, aircraft design, airliners.net, alpha jet, ar.234, atr 72, au-30, augusta westland, av-8, avro rj-70, avro vulcan, awacs, b-17, b-1a, b-1b, b-2, b-52, b-737, b-737-500, b-737-800, b-747, b-757, b-767, b-777, b-787, b737, b787, baltic bees, bbj, beechcraft sierra 200, bell, bell ah-1w supercobra, bellagusta, bellanca, birdstrike, bleriot xi-2, blue angels, boeing, bombardier, bombardier crj-100lr, breitling, britten-norman bn-2a-26 islander, business jet aviation, c-130 hercules, c-17, c-series, cactus 1549, california, caravelle, casa 295, catalina, cessna, cessna 210, cessna-150a, ch-46 sea knight, ch-47, cias, citation xls, clickair, colorado, concorde, costa rica, crj1000, d-emeh, dash q400, dassault, dassault-breget, daytona beach, dc-10, dc-3, de Havilland Canada DHC-6 Twin OtterВ, de schelde s.21, dehavilland, denver, dhc-6 twin otter, dme, dogfight, dornier, dornier/dassault-breget, dreamliner, dubai airshow, dusseldorf international, e-190, e-2c hawkeye, e-jet, egbp, egss, embraer, embraer-120, embraer-190, eurofighter, expedition e350, f-104, f-111f, f-15, f-16, f-22, f-35, f-84f, f-86, f-ck-1, f/a-18, falcon, finnair, flamand, florida, fokker dr.1, fouga, frecce tricolori, french airforce, g.222, gen h-4, google earth, gulfstream, h-6, hawk t1, hercules, hermes450, hokum-a, hsiang sheng, iaf, icon a5, imds, italian airforce, j-10, jas.39 gripen, jet expo 2008, jet expo 2009, jet team, jetexpo, jfk, ju-52, ju-88, junkers, kc-135r, kc-390, kissimmee, klm, l-29, l-39, l-410, le bourget, lightning, lufthansa, mb-339, mcdonnell douglas, mcdonnell douglas 80, md-902, md.450, mfs 2004, mirage-2000, mojave airport, mq-1b, mq-9, mrj, nimrod, oh-58d kiowa, oshkosh, paris, paris air show, patrouille de france, pby-5, pc-24, pilottv, piper, pitts, quepos — la managua (xqp / mrqp), rafale, rafale-c, rc-135w, red arrows, red bull flugtag, republic, riat, robinson, ru_aviation, ruzyne, rw06, s7, saab, sikorsky, sikorsky uh-60 blackhawk, sky express, sky hunters, skydiving, skyexpress, skyteam, solar impulse, sportstar max, spotting, spring airlines, srilankan, ssj, ssj-100, stansted, sukhoi, sullenberger, superjet-100, svx/usss, tas, tiger, transaero, turkish airlines, ua, uav, uh60, uk, ur_nta, usa, uzbekistan airways, uzbekistan airways technics, v-22, v-280 valor, vc-25a, vero beach, vickers vanguard, vip, vog, vp-blx, vp-bly, vq-bbe, wittman tailwind, ww2, xb-70, yf-22, yf-23, zlin-142, А-50, АГВП, АГВП «Русские Витязи», АНТК, АОН, АОН СЛА, АП, Авиазаправка, Авиакомпании, Авиамузей, Авиапарад, Авиапроисшествие, Авиасалон, Авиаторы, Австрия, Адмирал Кузнецов, Алматы, Алроса, Альпы, Ан-12, Ан-124, Ан-14, Ан-148, Ан-178, Ан-2, Ан-22, Ан-225, Ан-22А, Ан-24, Ан-26, Ан-26Ш, Ан-28, Ан-30Д, Ан-70, Ан-72, Ан-74, Ангола, Ант-4, Арарат, Армавиа, Армения, Аэродром, Аэропорт, Аэросвит, Аэрофлот, Аэрофлот-Норд, БЕ-200, БЛА, БЛУГА, БПЛА, БШ-МВ, Бе-12, Бе-200, Беларусь, Бериев, Блерио, Блоха, Большое Грызлово, Бомбардировщики Второй мировой войны, Борки, Борнео, Борт №1, Бугуруслан, Быково, В. Обухович, Вoeing, ВВС, ВВС России, ВВС Франции, ВТА, Ватулино, Великая Отечественная Война, Верея, Вертолёты России, Владимир Котельников, Внуково, Война в воздухе, Волгоград, Вторая Мировая Война, Вторая мировая, Главком ВВС, Гроза, Гу-2, Гумрак, Гюнтер Грасс, Дальний бомбардировщик Ер-2, День Авиации, День Победы, Дизайн самолетов, Домодедово, Домодедово (UUDD), Дюссельдорф, Ереван, Ершов, Жуковский, Жуляны, ЗАГАДОЧНЫЕ САМОЛЕТИКИ, ЗРК, Звартноц, И-15, И-152, И-153, И-15бис, И-16, И-5, ИЛ-96-400, ИТП, Ил-10, Ил-112, Ил-14, Ил-18, Ил-2, Ил-28, Ил-6, Ил-62, Ил-76, Ил-76ТД, Ил-78, Ил-86, Ил-96-300, Ил-96-400, Ильюшин, Иран, Иркутск, История, История создания и применения, Истребители Второй мировой войны, Истребитель Миг-15, Исчезновение самолета, КА-26, КБ им. А.С. Яковлева, КД-Авиа, Ка-226, Ка-32, Ка-52, Калининград, Киев, Кинг-Кобра, Китай, Коктебель, Конотоп, Коробчеево, Королев, КрасЭйр, Крым, Кубинка, Кубинский АТСК РОСТО, Л-29, Л-410, Ле Бурже, Летающие Легенды, Летающие крепости, Летающие лодки Второй мировой войны 1939, Ли-2, Логиново, Лунь, М-15, М.Л.Миль, М4, МАИ, МАК, МАКС-2009, МАКС-2017, МВЗ, МВМС-2009, МС-21, МЧС, Макс-2009, Малайзия, Мальдивы, Мещеряков Дмитрий, Ми-1, Ми-17, Ми-2, Ми-26, Ми-28, Ми-34, Ми-4, Ми-6, Ми-8, МиГ, МиГ-15, МиГ-15УТИ, МиГ-17, МиГ-19, МиГ-21, МиГ-29, МиГ-29 КУБ, МиГ-29СМТ, МиГ-31, МиГ-35, Миг-21, Миг-25, Миг-29, Миг-31, Миг-35, Миль, Минск, Мираж III, Михаил Маслов, Моздок, Монино, Морские самолеты сухопутного базирования, Москва, Мячково, Н.В. Якубович, Небо, Нестор, Николаев, Николай Якубович, Новосибирск, Норвегия, Нью-Йорк, ОКБ Мясищева, ОКО-6, Обучение полетам, Олег Растренин, Омск, ПАК ФА, ПВО, ПД-14, Палубные самолеты Второй мировой войны 1, Патруль де Франс, Пе-8, Пегас, Пегу, Первая Мировая Война, Пермь, Перрон, Петляков В.М., Петрович, Пинчуки, Планерское, По-2, Польша, Продолжение полета, Псковская область

ru-aviation.livejournal.com

boeing 707 Википедия

Boeing 707 — американский реактивный четырёхдвигательный пассажирский самолёт, спроектированный в начале 1950-х годов. Один из первых реактивных пассажирских лайнеров в мире, наряду с британским DH-106 Comet, советским Ту-104 и французским Sud Aviation Caravelle.

Первый полёт опытный самолёт 367-80 совершил 15 июля 1954 года. Первый полёт опытного серийного 707-120 состоялся 20 декабря 1954 года. Всего с 1958 по 1991 годы было произведено 1010 единиц Boeing 707 различных компоновок и модификаций. Коммерческая эксплуатация 707-120 началась в авиакомпании Pan American World Airways 26 октября 1958 года.

Первый военно-транспортный самолёт/самолёт-заправщик KC-135, созданный на базе 367-80 и элементов конструкции 707-х взлетел в августе 1956 года, их поставки в ВВС США начались в июне 1957.
На базе Boeing 707 и KC-135 были созданы их разнообразные гражданские и военные модификации: заправщики, разведчики, разведчики радиоэлектронных средств противника, разведчики погоды, самолёты для научных исследований, самолёты ДРЛО, воздушные командные пункты управления и связи со стратегическими ядерными силами — МБР, подводными лодками с БРПЛ, бомбардировщиками на случай уничтожения наземных командных пунктов в ядерной войне, перевозки высшего руководства (США и других стран).

В настоящее время грузовые Boeing 707 и различные военные модификации Boeing 707 и KC-135 продолжают летать и будут летать предположительно до 2040 года. В основном они используются в системе радиоэлектронной разведки AWACS.

Конструкция

Аэродинамическая схема — четырёхмоторный турбореактивный низкоплан со стреловидным крылом и однокилевым оперением.

Одно из первых применений щитка Крюгера было на самолёте Boeing 367-80.

Отличительные особенности самолёта

  • Первый в мире реактивный пассажирский самолёт с двигателями в отдельных мотогондолах.
  • Первый в мире реактивный пассажирский самолёт с гондолами двигателей подвешенными под крылом на пилонах.
  • Первый в мире реактивный пассажирский самолёт, выполнивший бочку. Единственный в мире реактивный пассажирский самолёт, выполнивший её два раза подряд (Boeing 367-80 , 6 августа 1955, пилотировался Alvin «Tex» Johnston).

Модификации

VC-137 Air Force One № SAM27000 (Boeing 707-320B Президента США)

Серийно строившиеся и переоборудованные самолёты, построенные Boeing:

  • 367-80
  • 707-120
  • 707-220
  • 707-227
  • 707-320 Intercontinental
  • 707-220B
  • 707-320B
  • 707-320B Advanced
  • 707-320C
  • 707-420
  • 707-700
  • 720
  • 720B

Самолёты для перевозки высшего руководства:

  • VC-137C — модификация Boeing 707-320B для ВВС США для перевозки президентов США. Были построены 2 самолёта — №SAM26000 в 1962 г. и №SAM27000 в 1972 г. Носили специальную окраску. В службе управления воздушным движением им выдавался код Air Force One — тому самолёту, на борту которого находился президент. В настоящее время оба самолёта заменены на 2 VC-25 и 4 C-32 (для вице -президентов и других госслужащих администрации) и находятся в музеях.

Военные модификации, построенные на базе планера 707:

  • E-3 Sentry — серийный самолёт ДРЛО, имеющий модернизированный планер Boeing 707-320 с вращающимся над фюзеляжем обтекателем с антенной радиолокатора. Обтекатель 9,1 м в диаметре и 1,8 м в толщину установлен на двух опорах на высоте 4,2 м над фюзеляжем. Низколетящие цели могут быть обнаружены в 375 км, цели над горизонтом — в 600 км от самолёта. 2 генератора на каждом из 4 двигателей производят 1 мегаватт электроэнергии, потребляемой локатором.
  • E-6 Mercury — серийный воздушный командный пункт управления и связи со стратегическими ядерными силами — МБР, подводными лодками с БРПЛ, на случай уничтожения наземных командных пунктов в ядерной войне, имеющий модернизированный планер Boeing 707-320 и 4 двигателя CFM-56. Первоначально были построены в модификации E-6A и служили только для передачи команд на подводные лодки с БРПЛ, находившиеся в погруженном состоянии, с помощью сверхдлинноволновых передатчиков и 2 длинных выпускаемых многокилометровых буксируемых тросовых антенн (программа TACAMO) для замены устаревших EC-130. До 1992 г. не менее 2 самолётов из 16 построенных постоянно находились в воздухе, один над Атлантикой, другой над Тихим океаном. В настоящее время дежурят на 4 базах в готовности ко взлёту. С октября 1998 г. переоборудовались в вариант E-6B и выполняют ещё и функции воздушных командных пунктов («Airborne Command Post») (ABNCP) по программе, названной «Looking Glass» («Лукинг гласс», зеркало) (воздушная система, отражающая/повторяющая наземные системы) для управления пусками МБР c использованием системы ALCS. Заменили в этой роли снятые с дежурства EC-135.
  • E-8 JSTARS — серийный самолёт радиолокационной разведки наземных целей на поле боя и передачи информации всем родам войск США в реальном времени, имеющий модернизированный планер Boeing 707-320 с установленным под фюзеляжем вдоль его передней части длинным обтекателем с неподвижной антенной радиолокатора. Радиолокатор может обнаружить только подвижные радиолокационно-заметные цели на расстоянии 250 км сбоку от направления полёта на площади в 50 тыс. км² и имеет угол обзора 120°. Компьютеры самолёта запоминают и суммируют информацию о всех целях, когда-либо двигавшихся на поле боя. В 1991—2005 годы построено 17 самолётов.
  • С-18 — военно-транспортная грузовая модификация Boeing 707-320B для ВВС США.
  • EC-18B — самолёты для контроля и измерений при проведении разнообразных испытаний крылатых, зенитных, баллистических ракет, входящих в атмосферу боеголовок баллистических ракет и космических аппаратов, созданные на основе модернизированных планеров Boeing 707-320. Все 8 EC-18B были построены начиная с 1982 г. из отслуживших гражданских самолётов. Похожие EC-135N, EC-135E на базе KC-135 начали службу ранее, в 1960—1970 годах. Самолёты имели 2,1-метровую параболическую антенну в большом заметном яйцеобразном обтекателе, установленном перед кабиной пилотов по оси фюзеляжа, смещённом вниз, чтобы не загораживать обзор пилотам. Антенна служила для приёма телеметрии с испытываемых аппаратов. Имелись оптические средства наблюдения и фотокиносъёмки входящих в атмосферу испытываемых боеголовок. В настоящее время используются 3 EC-18B.

Другие военные и исследовательские самолёты, похожие на Boeing 707, создавались на базе планера KC-135.

История эксплуатации

Крупнейшими заказчиками B-707 были американские PanAm и TWA, благодаря этим авиалайнерам стремительно увеличившие размеры своих авиапарков и сделавшие международные авиаперевозки массовыми и популярными. Вскоре к ним присоединились авиакомпании Западной Европы. Массовое производство В-707 велось в 1960-е годы, когда заказчики получали ежегодно десятки новых машин. Конкуренцию самолёту составлял DC-8, поначалу более успешный за счёт лучшей репутации производителя. После доработок Boeing-707 стал продаваться значительно лучше.

С увеличением объёмов пассажирских перевозок стало очевидно, что Boeing-707 морально устарел. Для своей дальности самолёт обладал слишком малой вместимостью, его двигатели были шумными и неэкономичными. Модернизация лайнера с увеличением вместимости требовала замены планера. В итоге Boeing выпустила на рынок Boeing-747, чем удовлетворила спрос на самолёты большой вместимости для дальних перелётов.

К началу 1970-х число заказов на Boeing-707 резко снизилось. Авиакомпании развитых стран выводили их из парка, активность самолётов данного типа переместилась в страны Азии и Латинской Америки, а затем Африки. В 1978 году серийное производство было прекращено, в 1983 состоялся последний регулярный рейс Boeing-707 в США. Последним крупным оператором пассажирских Boeing-707 был Ливан (до 1998). К началу 2000-х самолёт остался в гражданской эксплуатации (почти исключительно грузовой) в основном в беднейших странах Африки и Латинской Америки. Основной парк ныне летающих Boeing-707 составляют военные модификации.

Множество гражданских пассажирских Boeing 707, отслужив, переделывались в грузовые, военные и исследовательские самолёты, а попавшие на базы хранения служат сейчас источником запчастей и двигателей для всех летающих в настоящее время модификаций 707 и KC-135.

Нынешние операторы

По состоянию на начало 2010 года[1] использовалось 155 самолётов типа B-707, практически все в ВВС ряда стран (самолёты AWACS и грузовые). Несколько машин используется гражданскими грузовыми авиакомпаниями, 8 — в правительственных авиаотрядах. Последней авиакомпанией, использовавшей B-707 на регулярных пассажирских рейсах, была иранская Saha Air, у которой по состоянию на 10 августа 2010 года в эксплуатации находилось 5 машин. Однако с апреля 2013 компания прекратила полёты, хотя сама она существует до сих пор. Таким образом, Boeing 707 — последний из реактивных лайнеров первого поколения, который эксплуатировался до недавнего времени; другие «пионеры» реактивной пассажирской авиации ушли в историю ещё в 1980-х годах.

Лётно-технические характеристики

707-120 707-320B
Пассажиры (2 класса) 110 147
Пассажиры (1 класс) 179 202
Максимальная взлётная масса 116 570 кг 151 320 кг
Масса пустого 55 580 кг 65400 кг
Максимальная дальность полёта 6820 км 9200 км
Крейсерская скорость 917 км/ч 890 км/ч
Длина 44,07 м 46,61 м
Размах крыла 39,9 м 44,42 м
Высота киля 12,93 м
Двигатели Четыре 75,6 kN (17 000 lbf) Pratt & Whitney JT3C-1 турбореактивные. Четыре 80 kN (18 000 lbf) JT3D-3 или четыре 84,4 kN (19 000 lbf) JT3D-7.

Аварии и катастрофы

По состоянию на 1 ноября 2018 года в общей сложности в результате катастроф и серьёзных аварий были потеряны 172 самолёта Boeing 707[2]. Boeing 707 пытались угнать 51 раз, при этом погибло 7 человек[3]. Всего в этих происшествиях погибло 3024 человека.

Крупнейшая катастрофа произошла 3 августа 1975 года близ города Агадир (Марокко). Самолёт иорданской авиакомпании Alia при заходе на посадку задел крылом гору и разбился, все 188 человек на борту погибли.

Boeing 707 в популярной культуре

Самолёт «сыграл» главную роль в фильмах «Аэропорт» (основанном на одноимённом романе Артура Хейли) и пародии на него «Аэроплан!».

Известный американский актёр Джон Траволта имеет личный Boeing-707-138B. Этот самолёт был построен в 1964 году для австралийской авиакомпании Qantas, где успешно летал до 1969 года. Потом самолёт несколько раз менял владельцев, пока в 1998 его не купил Джон Траволта. Став его владельцем, Траволта сменил регистрацию самолёта на N707JT, что можно расшифровать как Boeing 707 John Travolta. На самолёте восстановлен исторический фирменный стиль Qantas.[4]

Также в фильме « Колония Дигнидад» герои фильма чудом успели попасть в самолёт Boeing 707 компании Lufthansa, скрываясь от новых властей Чили.

См. также

Примечания

Ссылки

wikiredia.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
