Авиационная ракета Р-27 (К-27) | Ракетная техника

]]>]]>

В соответствии с постановлением ЦК КПСС и СМ СССР от 26 июня 1974г. были развернуты опытно-конструкторские работы по истребителям четвертого поколения — будущим МиГ-29 и Су-27.

В том же году КБ «Вымпел» были подготовлены техпредложения по новой ракете К-27(изделию 470), предназначенной для вооружения этих перспективных самолетов. Разработка К-27 была поручена коллективу во главе с А.Л. Ляпиным, проектирование осуществлялось под руководством П.П. Дементьева и В.Т. Корсакова.

Перспектива одновременной разработки двух истребителей практически одинакового назначения еще на стадии техпредложения 1974г. подсказала принципиальное решение создать систему унифицированных ракет: К-27А для легкого МиГ-29 и К-27Б для тяжелого Су-27. Предполагалось, что варианты ракеты будут отличаться двигательными установками и, соответственно, дальностью пусков. Исходя из сложившейся практики сочли целесообразным предусмотреть для каждого варианта ракеты с различными двигательными установками исполнение с «радийной» и «тепловой» ГСН. Так определилась концепция «модульной» ракеты с варьируемыми ГСН и двигательными установками.

Представлялось очень заманчивым добиться взаимозаменяемости двигательных установок, исключив кабельные и газовые связи аппаратуры управления и газогенератора в центральном блоке с хвостовой частью ракеты. Однако принятая схема «утка» традиционно связывалась с необходимостью размещения в хвостовой части рулевых машин привода управления элеронами. Дело в том, что при переднем расположении рулей их отклонение порождает скос воздушного потока, воздействующего на установленные в хвосте крылья таким образом, что при определенном сочетании углов отклонения рулей, углов атаки и скольжения возникает явление реверса управления по крену — момент от аэродинамических сил на крыльях действует в направлении, противоположном моменту от сил на рулях, и превышает его. Поэтому практически на всех ракетах, выполненных по схеме «утка», рули служат только для управления по тангажу и рысканию, а по каналу крена используются либо обеспечивающие стабилизацию элероны, либо роллероны, ограничивающие скорость вращения ракеты по крену.

Конструкторам «Вымпела» удалось обеспечить управление ракетой по всем каналам дифференцированным отклонением рулей, отказавшись от элеронов. Для этого на К-27 применили рули уникальной формы — «бабочка». Принятая схема не получила единодушного одобрения. Так, по мнению специалистов НИИ-2 (ныне ГосНИИАС), условиям применения К-27 более соответствовала «нормальная» схема с размещением рулей для управления ракетой в ее хвостовой части. В этом случае снижалось сопротивление при малых углах атаки, увеличивалось аэродинамическое качество. Однако нормальная схема требовала разнесения элементов управления между носовыми и хвостовым отсеками ракеты, что нарушало модульный принцип построения. Ставилась под вопрос и унификация хвостовых отсеков ракет с двигателями разного диаметра. Поэтому конструкторы «Вымпела» проработали и «нормальную» схему», но, опираясь на поддержку ЦАГИ, сохранили избранную ими схему — нечто промежуточное между «уткой» и «поворотным крылом».

Принципиально новые технические решения были использованы и в бортовой аппаратуре ракеты. При реализации обычной полуактивной ГСН на перспективных советских ракетах не удавалось достигнуть превосходства над «Сперроу» AIM-7М, так как отечественные самолетные РЛС и ГСН ракет уступали американским аналогам по потенциалу подсветки и чувствительности приемника. Поэтому в ходе разработки для ракет с радиолокационными ГСН специалисты НИИП на основании результатов исследований приняли комбинированную схему функционирования с возможностью захвата цели на траектории. Следует отметить, что на «Сперроу» использовалось более примитивное техническое решение: даже не простое инерциальное управление без коррекции по радио, принятое на ]]>Р-24]]>, а стартовая, так называемая «английская» поправка, аналогичная схеме, реализованной в ]]>Р-23]]>.

Окончательный вариант определился в 1976г. при выпуске эскизного проекта, отразившего требования постановлений от 19 января 1975г., уточнивших требования к МиГ-29 и Су-27 соответственно. Были установлены и сроки представления ракет на государственные испытания: 1978г. для К-27 на МиГ-29 и 1979 г. для К-27Э на Су-27. При этом исследовался вопрос оснащения К-27 также и самолетов МиГ-23. Следующий 1977г. наряду с защитой эскизного проекта ознаменовался первыми полетами прототипов МиГ-29 и Су-27, а также началом натурной отработки ракет — проведением двух пусков баллистических «изделий 472» с наземной пусковой установки.

Первоначальная отработка РЛС «Рубин» и головок самонаведения ракет проводилась на летающей лаборатории ЛЛ-124, созданной на базе Ту-124. На начальном, автономном этапе летных испытаний пуски четырех баллистических и двух программных ракет выполнили в начале 1979г. с МиГ-21бис №1116. Несколько позже в том же году провели и первые пуски шести программных и двух телеметрических К-27 с доработанного МиГ-23МЛ №123. Тогда же осуществили два программных и три телеметрических пуска К-27Э с Су-15Т №02-06 (так называемой ЛЛ 10-10, в большей мере, чем МиГ-23, приспособленной для применения тяжелого варианта ракеты).

В соответствии с решением ВПК от 31 января 1979г. рассматривались вопросы использования радиокоррекции на участке инерциального полета К-27. Велись также проектные проработки по определению возможности существенного облегчения ракеты класса К-27, но в те годы они не дали положительных результатов применительно к «радийному» варианту. Для облегченного теплового варианта было разработано ТЗ, но в связи со значительной разунификацией с остальными модификациями К-27 и это направление не получило развития.

]]>]]>

В следующем году объем летных испытаний многократно увеличился. С МиГ-23МЛ провели пуски 22 программных ракет, а также шести ракет с тепловыми ГСН по парашютным мишеням и Ла-17. Еще 14 ракет с тепловыми головками запустили по аналогичным целям с ЛЛ 10-10 (Су-15Т), завершив в 1980г. испытания ракеты на этой летающей лаборатории. Госиспытания теплового варианта ракеты начались с мая 1980г. на третьем опытном, еще не оснащенном РЛС, МиГ-29 №902 (он же 912/3). Этот недостаток комплектации не препятствовал испытаниям ракеты с тепловой ГСН.

В 1981г. автономными пусками с летающей лаборатории МиГ-23МЛ начался заводской этап испытаний «радийной» ракеты. В дальнейшем испытания проводились и на МиГ-29 №918 — первом укомплектованном РЛС, с которого впервые сбили воздушную мишень. Однако облеты РЛС принесли неприятный сюрприз. Выяснилось, что с установкой на МиГ-29 ее дальность обнаружения оказалась почти на треть меньше заданной.

Велась проектно-конструкторская увязка «радийной» ракеты с катапультным вариантом пусковой установки АКУ-470, а также натурная отработка АКУ-470 в наземных условиях. Продолжались и испытания теплового варианта ракеты: провели почти четыре десятка пусков программных и телеметрических ракет, в том числе по Ла-17. Первые пуски тепловых ракет по Ла-17 провели и с прототипа Су-27 — самолета Т-10-4.

В следующем году выполнили еще 24 пуска ракет различной комплектации, включая три боевых, завершив при этом первый этап государственных испытаний на МиГ-29. В 1983г. удалось в основном выполнить программу второго этапа как на МиГ-29 (пуски производились с самолетов №902, 919 и 920), так и на Су-27. В 1983г. провели еще 39 пусков К-27 и 66 К-27Э. Кроме того, по специальной программе на МиГ-29 №921 исследовалась устойчивость работы двигателей при пусках ракет. Государственные испытания завершились в 1984г. Оба варианта ракеты К-27 приняли на вооружение в 1987г. под обозначением Р-27Р и Р-27Т.

Большой объем испытаний ракет семейства К-27 помимо новизны решаемых задач определялся и тем, что МиГ-29 и Су-27 несли разные радиоэлектронные комплексы с различным математическим обеспечением. Правильность алгоритмов приходилось проверять реальным применением ракет, что увеличило объем испытаний на десятки пусков.

Как известно, уже после начала испытаний Т-10 (прототипа Су-27) было принято решение о внесении в проект серьезных изменений, фактически соответствующих разработке самолета практически заново. В частности, радикально были пересмотрены и основные решения по бортовой РЛС. Отработка новых вариантов К-27 велась на МиГ-29 (№920) с июня по сентябрь 1984г.

Испытания ракеты К-27Э несколько затянулись и сопровождались введением доработок в ГСН, инерциальную систему, аппаратуру радиокомандной линии. Только в 1990г. ракета была принята на вооружение в вариантах Р-27ЭР и Р-27ЭТ. Производство развернули на Заводе им. Артема в Киеве.

В целом разработанное ракетное вооружение обладало преимуществом над «Сперроу» AIM-7F по дальности пуска, достигнутым за счет реализации инерциального участка наведения. Модульный принцип построения семейства ракет позволил создать модификации ракет с повышенными энергетическими возможностями, по досягаемости приближающихся к современным ракетам большой дальности и обладающих высокой эффективностью в бою на средних и малых дистанциях за счет высокой средней скорости полета. Создателей ракет отметили Государственной премией в 1991 г.

]]>]]>Экспортные варианты ракет Р-27Р-1 и Р-27Т-1 выпускались в связи с поставками за рубеж МиГ-29 в варианте МиГ-29А с 1988г. и МиГ-29Б с 1986г., а Р-27ЭР-1 и Р-27ЭТ-1 — с началом поставок Су-27 в 1990-е гг.

Предусматривается возможность применения ракет семейства Р-27 также и на более ранних образцах истребителей второго и третьего поколений после их комплексной модернизации, в частности, по проекту МиГ-21-93.

Помимо четырех основных вариантов ракет на базе Р-27ЭР была также создана ракета К-27П с пассивной радиолокационной головкой самонаведения. Работы начались по решению ВПК от 18 августа 1982 г. Еще ранее в омском ЦКБА (бывшем ОКБ-373) коллективом во главе с Г. Бронштейном проектировалась ГСН, а в 1981 г. появился эскизный проект. Предварительные испытания провели в 1984—1985гг. в основном на МиГ-29 №970 и 971. Испытания завершились с положительным результатом в 1986г. с рекомендациями о принятии на вооружение и передаче в серийное производство. Испытания К-27ЭП в составе вооружения Су-27 велись с 1986г. на самолетах №10-21, 10-22, 10-23, 10-31, 10-32 и завершились в 1989г. Длительное время ракета не предлагалась на внешний рынок, но в 2004 г. ее продемонстрировали на выставке Fidae-2004.

На ряде авиационных салонов представлялись материалы по варианту ракеты Р-27ЭА с комбинированной системой наведения. В этом варианте используется ГСН АРГС-27 — инерциальная, с радиокоррекцией и активным радиолокационным самонаведением на конечном участке, что обеспечивает реализацию принципа «выстрелил и забыл». Развертывание полномасштабных опытно-конструкторских работ по этому варианту началось по решению ВПК от 19 июля 1982г. Эскизный проект по активной ГСН был выпущен еще в 1981г. Наиболее сложной задачей для ее конструкторов — сотрудников лаборатории A.M. Сухова в НИИ «Агат» — явилось создание малогабаритного передающего устройства мощностью 30—60 Вт с многолучевым клистроном в качестве выходного вакуумного прибора.

Эскизный проект по ракете Р-27ЭА в целом закончили в 1983г. В 1984г. для применения К-27А готовили МиГ-29 №919, в следующем году — №925, но в дальнейшем эти машины были задействованы под более приоритетную работу — испытания перспективной ракеты РВВ-АЕ. Фактически летные испытания К-27А велись на МиГ-29 №970 и 971. В 1985г. выполнили три пуска, в следующем году — пять.

В АРГС-27 предусматривалось использование бортовой цифровой ЭВМ «Алиса» на микросхемах серии 588, но ее отработка шла настолько тяжело, что стало рассматриваться и применение вычислителей других типов. Время было упущено, и в 1988—1989гг. в связи с сокращением финансирования исследования по АРГС-27 были практически приостановлены ради продолжения работ по ГСН для ракеты РВВ-АЕ. Тем не менее работы в данном направлении были продолжены НИИ «Агат» в инициативном порядке. В результате удалось снизить массу этой модификации ГСН в полтора раза — с 21,5 до 14,5кг, а также увеличить дальность захвата.

В целом разработка ракет семейства К-27 позволила предельно полно реализовать принцип унификации как по вооружению истребителей «тяжелого» и «легкого» классов, так и по созданию важнейших элементов ракеты, единых для вариантов с различной дальностью и принципами наведения на цель. Большой вклад в разработку ракеты на «Вымпеле» внесли В.Г. Карасков, А.Л. Рейдель, П.П. Васильев, А.Б. Пригорникер.

За рубежом эта ракета получила наименование АА-10 Alamo.

Состав

]]>]]>

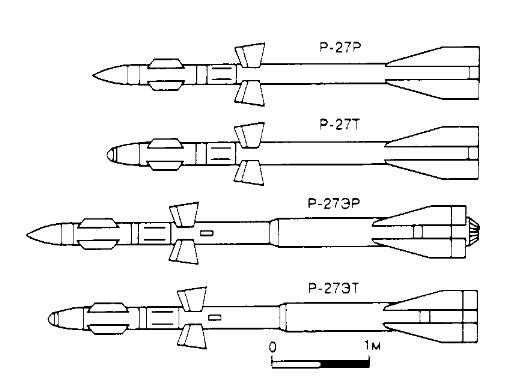

Ракета Р-27 выполнена по схеме, промежуточной между схемой «утка» и схемой с поворотным крылом, с тандемно расположенными дестабилизаторами, рулями и крыльями (см. ]]>проекции]]>).

В носовой части корпуса ракеты (см. ]]>компоновочную схему]]>) размещается ГСН. В отсеке за ней расположены радиовзрыватель и автопилот. В третьем отсеке находится энергоприводной блок (турбогенератор, привод гидронасоса и рулевые машины). Четвёртый отсек — боевая часть осколочно-фугасного или стержневого типа весом 39кг (вес заряда взрывчатого вещества — 15кг). В пятом отсеке располагается маршевый твердотопливный ракетный двигатель. В зависимости от модификации ракеты возможна установка двигателя одного из двух типов: однорежимного (диаметр 230 мм, длина 1500 мм) и двухрежимного (диаметр 260 мм, длина 2200 мм), обеспечивающего увеличенную дальность стрельбы. Основной материал конструкции ракеты — титановый сплав. Стыковка отсеков осуществляется при помощи запирающих устройств эксцентрикового типа.

Модульные ракеты семейства Р-27 имеют одинаковые боевые части, блоки управления и энергопитания, несущие поверхности и рули. Каждая из модификаций может оснащаться унифицированными двигателями обычной (Р-27Р и Р-27Т) и повышенной (Р-27ЭР и Р-27ЭТ) энергетики и системами наведения на базе инфракрасной ГСН, а также пассивной, полуактивной и активной радиолокационных ГСН. Применение ракет с различными головками самонаведения повышает помехозащищенность и эффективность системы вооружения авиационных комплексов.

]]>]]>Аэродинамические рули большого удлинения, имеют сужающуюся к основанию форму (так называемая схема «бабочка»), что позволило использовать их в дифференциальном режиме как для управления и стабилизации ракеты по основным каналам, так и для стабилизации ее по каналу крена. Конфигурация рулей обеспечивает постоянство знака момента крена во всем используемом диапазоне чисел М, т. е. исключает так называемое «явление реверса», присущее ракетам схемы «утка», т.к. область наиболее возмущенного рулями потока воздуха отнесена от корпуса ракеты и оказывает минимальное воздействие на крылья малого удлинения, размах которых в полтора раза меньше, чем у рулей. Рули расположены вблизи аэродинамического фокуса ракеты, что обеспечивает непосредственное управление подъёмной силой и делает возможным перехват энергично маневрирующих и высотных целей по оптимальным траекториям.

Приводы рулей гидравлические с питанием от бортового гидронасоса. Перед рулями на корпусе головок самонаведения установлены дестабилизаторы. При смене головок самонаведения требуемый запас статической устойчивости обеспечивается за счет изменения площади деставилизаторов.

В систему управления ракеты Р-27 помимо ГСН входит инерциальная навигационная подсистема с радиокоррекцией. На начальном участке траектории применяется инерциальное наведение на «математическую» цель с радиокоррекцией ее положения и скорости при маневре цели (по информации с носителя, передаваемой по радиолинии). Целеуказание может осуществляться от бортовых радиолокационных, теплопеленгационных или оптико-электронных прицелов самолёта-носителя, от нашлемной системы лётчика. Возможен пуск ракеты в сторону самолёта противника с последующим автономным захватом в полёте. При захвате цели информационной системой носителя на ракету выдается угловое целеуказание. При попадании цели в поле зрения координатора ракета осуществляет захват и автосопровождение цели. При отсутствии информации с борта носителя предусмотрена работа ракеты в автономном режиме, который устанавливается летчиком из кабины. Наряду с основным вариантом полета с реализацией метода пропорциональной навигации могут применяться особые режимы наведения, обеспечивающие более благоприятные режимы работы ГСН и радиовзрывателя.

В войска ракеты поступают в собраном виде (с отстыкованными рулями и крыльями). Ракеты применяются с рельсовых пусковых установок АПУ-470 или катапультных АКУ-470 (только модификации с радиолокационной ГСН).

Модификации

Р-27Р (изделие 470-1) — с полуактивной радиолокационной ГСН 9Б-1101К (см.]]>описание]]>). Р-27Р обеспечивает захват целей в диапазоне высот от 20 до 25000м с максимальным превышением/принижением 10км при скорости цели до 3500км/ч и перегрузке 8g при любом ее начальном положении в поле углов целеуказания равном ±50°. Возможен пуск двух ракет Р-27Р по двум целям.

Р-27ЭР (изделие 470-1Э) — вариант Р-27Р с увеличенной дальностью пуска (130 км вместо 80 км). Помимо большей дальности пуска, обеспечена и возросшая до 27км высотность поражения. При их испытаниях была достигнута максимальная дальность полета до 98км. Применяется на МиГ-29К, МиГ-29М, МиГ-29С, Су-27, Су-33, Як-141.

Р-27Р1 и Р-27ЭР1 — экспортные варианты Р-27Р и Р-27ЭР. По рекламной информации дальность полета последних вариантов Р-27Р1 составляет 75 км при стрельбе в заднюю полусферу (ЗПС) и 50-60 км при стрельбе в переднюю полусферу (ППС) по цели типа истребитель. Для Р-27ЭР1 аналогичные параметры имеют значение 90-100 и 60-62.5км соответственно.

Р-27Т (изделие 470-3) — с тепловой ГСН 36-Т. Р-27Т обеспечивает поражение целей в диапазоне высот от 20 до 25000м с максимальным превышением/принижением 10км, при скорости цели до 3500км/ч и перегрузке 8g при любом ее начальном положении в поле углов целеуказания равном ±55°. Время непрерывной работы с включенной системой охлаждения фотоприемного устройства — 3 ч. В инфракрасной головке самонаведения предусмотрена работа системы при отсутствии на борту носителя хладагента перед взлетом (со снижением параметра по дальности захвата).

Р-27ЭТ (изделие 470-3Э) — вариант Р-27Т с увеличенной дальностью пуска. Применяется на МиГ-29К, МиГ-29М, МиГ-29С, Су-27, Су-33, Як-141.

Р-27Т1 и Р-27ЭТ1 — экспортные варианты ракет Р-27Т и Р-27ЭТ. По рекламной информации дальность полета последних вариантов Р-27Т1 составляет 65 км при стрельбе в ППС. Для Р-27ЭТ1 аналогичный параметр имеет значение 80км.

Р-27ЭА — с многофункциональной моноимпульсной доплеровской активной радиолокационной ГСН 9Б-1103М (см. ]]>описание]]>). Дальность стрельбы в ЗПС — 130км, в ППС — 60км.

Р-27П — с пассивной радиолокационной ГСН 9Б-1102 (см. ]]>фото]]>). Предназначена для поражения самолётов ДРЛО и других радиоизлучающих воздушных целей в любое время суток, в простых и сложных метеоусловиях, в переднюю полусферу, в том числе на фоне различных подстилающих поверхностей, обеспечивая поражение самолетов, ставящих активные помехи РЛС для прикрытия своих самолетов. Взрывательное устройство – радиовзрыватель и контактный датчик цели. Боевая часть — стержневая несущего типа. Дальность захвата типовой цели ПРГСН 9Б-1102 более 200км, что превышает баллистическую дальность полета ракеты. Минимальная дальность стрельбы 2-3км, перегрузка поражаемых целей — 5.5g. ПРГСН 9Б-1102 выпускается ОАО «Омский завод «Автоматика».

Р-27П, Р-27ЭП1 — экспортные варианты ракет Р-27П и Р-27ЭП (см. ]]>фото1]]>, ]]>фото2]]>). Максимальная дальность пуска в ППС — 72 и 110км для Р-27П и Р-27П1, соответственно. Высота поражения целей 0.02-20км.

Р-27ЭМ — входит в состав вооружения Су-33 и применяется против крылатых ракет «Томагавк» и противокорабельных типа «Гарпун» на минимальной высоте 3м над поверхностью воды. Оснащен АРГСН с двухэтапной системой наведения — инерциальной с радиокоррекцией с переходом на активное радиолокационное самонаведение на конечном участке полета. Дальность стрельбы в ЗПС — 170км, в ППС — 110км.

Для учебных целей служат оснащенные регистратором Р-27УТ с ТГСН и Р-27УД с РГСН.

Тактико-технические характеристики

	Р-27Р	Р-27Т	Р-27ЭР	Р-27ЭТ	Р-27ЭА
Дальность стрельбы, км: — максимальная — минимальная	58 0.5	57 0.5	80 0.5	74 0.5	130 0.5
Максимальная скорость полета, М	4.5
Стартовая масса, кг	253	245	350	343	350
Масса БЧ, кг	39
Габариты, мм: — длина — диаметр — размах оперения	4080 230 972	3795 230 972	4775 260 972	4490 260 972	4780 260 972
Перегрузка поражаемых целей	8
Вероятность поражения цели	0.7

rbase.new-factoria.ru

Управляемая ракета средней дальности Р-27 (К-27).

Управляемая ракета средней дальности Р-27 (К-27, «изделие 470»).

Разработчик: ГосМКБ «Вымпел»
Страна: СССР
Начало разработки: 1972 г.
Начало испытаний: 1979 г.
Принятие на вооружение: 1987 г.

В 1972 году в ГосМКБ «Вымпел» началось проектирование ракеты К-27. Ракета разрабатывалась в качестве единой ракеты средней дальности для вооружения перспективных истребителей МиГ-29 и Су-27. В конце 1973 года концепция ракеты средней дальности была рассмотрена на совещении в МАП с участием ГосНИИАС, ОКБ П.О.Сухого, ОКБ А.И.Микояна, МКБ «Вымпел» и ПКПК «Молния». Предложения по концепции создании модульной ракеты средней дальности были официально оформлены в Решении МАП, МОП, МРП, ММ и ВВС утвержденном в феврале 1974 года. Эскизное проектирование ракеты велось на конкурсной основе МКБ «Вымпел» и ПКПК «Молния». Предварительные итоги были подведены в конце мая 1975 года — конкурс выиграл проект МКБ «Вымпел».

Разработкой ракеты К-27 руководил заместитель главного конструктора МКБ «Вымпел» П.П.Дементьев, ведущими консрукторами в разное врем были В.Т.Корсаков, A.B.Харламов и И.В.Баловнев.

Первые пуски К-27 были выполнены в 1979 году с доработанного МиГ-23МЛ. Серийное производство Р-27 («изделие 470») организовано в 1984 году. В 1987 году ракета принята на вооружение.

Первоначально ракету разрабатывали по нормальной самолетной аэродинамической схеме. Но позже было решено делать ее по схеме «утка» с асимметричным крестообразным расположением аэродинамических поверхностей. Были применены аэродинамические рули сложной конфигурации. Они имеют большое удлинение, переменную по знаку стреловидность по передней кромке и суженную корневую часть (так называемая схема «бабочка»), что позволило использовать их в дифференциальном режиме как для управления и стабилизации ракеты по основным каналам, там и для стабилизации ее по каналу крена. Конфигурация рулей обеспечивает постоянство знака момента крена во всем используемом диапазоне чисел М, т.е. исключает так называемое «явление реверса», присущее ракетам схемы «утка».

Перед рулями на корпусе головок самонаведения установлены дестабилизаторы. За счет изменения их площади при смене типа головок самонаведения обеспечивается постоянство запаса статической устойчивости. В варианте ракеты с радиолокационной головкой самонаведения реализован комбинированный способ наведения на цель, позволяющий максимально использовать баллистические возможности ракеты, превышающие в 2-2,5 раза дальность захвата цели головкой. На начальном участке траектории применяется инерциаль-ное наведение на «математическую» цель с радиокоррекцией ее положения и скорости при маневре цели (по информации с носителя, передаваемой по радиолинии). На конечном участке после захвата цели используется самонаведение.

Ракеты средней дальности Р-27 предназначены для перехвата и уничтожения самолетов и вертолетов всех типов, беспилотных летательных аппаратов и крылатых ракет в воздушном бою на средних и больших дистанциях, при автономных и групповых действиях самолетов-носителей, днем и ночью, в простых и сложных метеоусловиях, с любых направлений, на фоне земли и моря, при активном информационном, огневом и маневренном противодействии противника.

Основной материал конструкции ракеты — титановый сплав, корпус двигателя — стальной.

Для подвески на самолетах-носителях и пуска обеих весовых модификаций ракеты используются одни и те же пусковые устройства рельсового и катапультного типа. Рельсовое пусковое устройство АПУ-470 служит для размещения ракет под крыльями самолета, а катапультное устройство АКУ-470 — для размещения ракет под фюзеляжем или под крыльями.

Ракеты Р-27 выпускаются в нескольких модификациях, отличающихся применением двух типов головок самонаведения — полуактивной радиолокационной (ПАРГС) и тепловой — и двух типов двигательных установок — со стандартной и увеличенной энерговооруженностью. Модификации с ПАРГС имеют обозначения Р-27Р и Р-27ЭР, с ТГС — Р-27Т, Р-27ЭТ, с двигательной установкой повышенной энерговооруженности — Р-27ЭР и Р-27ЭТ. Буква «Э» — «энерговооруженная», а не «экспортная», как полагают некоторые авторы. Ракеты, имеющие в индексах букву «Э», оснащены более мощным твердотопливным двигателем большего диаметра, чем основная часть фюзеляжа.

Боевая часть — стержневая, взрыватель неконтактный радиолокационный и контактный. Масса БЧ — 39 кг на всех модификациях ракеты. Радиус срабатывания взрывателя — 5-6 м.

Двигатель — РДТТ однорежимный Р-300, на энергетических модификациях — двухрежимный РДТТ Р-300Э с повышенной стартовой тягой с последующим постепенным её снижением. Масса двигателя — 95 кг (Р-300) и 192,5 кг (Р-300Э).

Ракета Р-27Р представляет собой вариант ракеты Р-27, имеющий инерциальное управление с радиокоррекцией и полуактивное радиолокационное самонаведение на конечном участке полета. Дальность пуска 80 км. Инерциально-полуактивная радиолокационная ГСН 9Б-1101К разработана также в МНИИ «Агат». ГСН предназначена для захвата целей в диапазоне высот от 20 м до 25 км с максимальным превышением (принижением) 10 км при скорости целей до 3500 км/ч и перегрузке 8. Возможен пуск двух ракет по двум целям. Обеспечена готовность ГСН к применению через 1 сек. после получения целеуказания от системы управления вооружением носителя типа МиГ-29.

ТТХ ракеты Р-27Р:
Длина ракеты, мм: 4080
Размах крыла, мм: 770
Масса ракеты, кг: 253
Масса боевой части, кг: 39
Тип боевой части: стержневая
Дальность пуска, км: 80
Скорость, М: 4,5
Система наведения: инерциальная с радиокоррекцией + полуактивная радиолокационная
Носители: Су-27, Су-33, Су-35, МиГ-29, Як-141.

Ракета Р-27Т в отличие от других вариантов ракеты снабжается инфракрасной головкой самонаведения. Ракета имеет следующую конструкцию: в носовой части под прозрачным обтекателем находится детектор инфракрасной головки самонаведения, аппаратура которой размещена в следующем отсеке ракеты. В головной части расположены четыре руля (конструктивная схема «утка»). За отсеком с силовыми приводами рулей находятся боевая часть с 39 кг сильного взрывчатого вещества, а также взрыватель. Большая часть корпуса занята ракетным двигателем. Хотя ракета имеет меньшие размеры, массу и дальность пуска, чем другие ракеты семейства Р-27, она отличается большей надежностью поражения целей на всех ракурсах, днем и ночью, на фоне земной и водяной поверхности и при активном противодействии.

Время непрерывной работы с включенной системой охлаждения фотоприемного устройства — 3 ч. В инфракрасной головке самонаведения предусмотрена работа системы (при снижении параметра по дальности захвата) при отсутствии на борту носителя хладагента перед взлетом.

ТТХ ракеты Р-27Т:
Длина ракеты, мм: 3795
Размах крыла, мм: 770
Масса ракеты, кг: 254
Масса боевой части, кг: 39
Тип боевой части: стержневая
Дальность пуска, км: 70
Скорость, М: 4,5
Система наведения: всеракурсная тепловая
Носители: Су-27, Су-33, Су-35, МиГ-29, Як-141.

Ракета Р-27РЭ, представляет собой модификацию ракеты Р-27Р с резко увеличенной дальностью пуска (130 км вместо 80 км). От базового варианта отличается большими размерами и большей массой. Установленная на ней полуактивная радиолокационная головка самонаведения обеспечивает поражение целей в простых и сложных метеорологических условиях при наличии естественных и организованных помех.

ТТХ ракеты Р-27РЭ:
Длина ракеты, мм: 4780
Размах крыла, мм: 800
Масса ракеты, кг: 350
Масса боевой части, кг: 39
Тип боевой части: стержневая
Дальность пуска, км: 130
Скорость, М: 4,5
Система наведения: инерциальная с радиокоррекцией + полуактивная радиолокационная
Носители: Су-27, Су-33, Су-35, МиГ-29, Як-141.

Ракета Р-27ТЭ, конструктивно представляет собой модификацию ракеты Р-27Т с большей дальностью действия (и с соответственно большим размерами и массой). Ракета применяется с самолетных пусковых установок по следующим целям: высокоманевренные самолеты, вертолеты, крылатые ракеты и т.д. Обеспечивает поражение целей на всех ракурсах, днем и ночью, в простых и сложных метеорологических условиях, при наличии естественных помех и помех от средств РЭБ противника, на фоне как земной, так и водной поверхности.

ТТХ ракеты Р-27ТЭ:
Длина ракеты, мм: 4500
Размах крыла, мм: 800
Масса ракеты, кг: 343
Масса боевой части, кг: 39
Тип боевой части: стержневая
Дальность пуска, км: 120
Скорость, М: 4,5
Система наведения: всеракурсная тепловая
Носители: Су-27, Су-33, Су-35, МиГ-29, Як-141.

Ракета Р-27П / Р-27ЭП — пассивная РЛ ГСН 9-Б-1032 — наведение осуществляется на работающие РЛС, в т.ч. РЛС самолетов AWACS. Разработка пассивной РЛ ГСН первоначально была задана МКБ «Кулон» Минрадиопрома СССР, но впоследствии разработка ГСН была передана ПО «Автоматика» Минрадиопрома СССР (г. Омск), которое являлось головным в области пассивных радиолокационных систем наведения — тут были созданы все отечественные пассивные ГСН для ракет класса «воздух-земля» типа КСР-5П, Х-22, Х-28 и т.п. Разработку ПРГС для К-27(Э), получившей обозначение 9-Б-1032, возглавил Г.М.Бронштейн. Т.к. ранее разработок такого рода не велось, то создание ГСН сильно затянулось. Эскизный проект ПРГС был защищен в 1981 году, а заводские испытания ПРГС и летно-конструкторские испытания ракеты К-27П на МиГ-29 начались только с 1984 года.

Ракета Р-27АЭ относится к управляемым ракетам средней дальности и предназначена для борьбы с воздушными целями. Ракета имеет инерциальное управление с радиокоррекцией и активное радиолокационное самонаведение на конечном участке полета. В пределах дальности захвата головки самонаведения (ГСН) обеспечена автономность действия. Многофункциональная моноимпульсная доплеровская активная радиолокационная ГСН, разработанная МНИИ «Агат», обеспечивает поиск, захват и сопровождение движущихся целей по предварительному целеуказанию радиолокаторами воздушных носителей или зенитных комплексов.
ГСН имеет следующие режимы работы:
-полностью автономный (активный) по начальным целеуказаниям без радиолокационной поддержки других РЛС в полете;
-инерциально-корректируемый со стороны РЛС;
-режим программирования, при котором пользователь может вводить новую программу для БЦЭВМ.

ТТХ ракеты Р-27АЭ:
Длина ракеты, мм: 4780
Размах крыла, мм: 800
Масса ракеты, кг: 350
Масса боевой части, кг: 39
Тип боевой части: стержневая
Дальность пуска, км: 130
Скорость, М: 4,5
Носители: Су-27, Су-33, Су-35, МиГ-29, Як-141.

Р-27Р на пусковой установке АПУ-470 под самолетом F-14 ВВС Ирана.

Ракеты Р-27Р и Р-60М под крылом МиГ-29 ВВС КНДР.

МиГ-29 ВВС Германии выполнил пуск ракеты Р-27Р.

Ракета Р-27ЭР.

Ракета Р-27ЭТ.

.
Список источников:
А.Б.Широкорад. История авиационного вооружения.
Авиация и Космонавтика. Р.Ангельский. Отечественные управляемые ракеты «воздух-воздух».
М-Хобби. В.Марковский, К.Перов. Развитие советских авиационных ракет класса «воздух-воздух».
Д.Евстафьев. Семейство ракет Р-27.

xn--80aafy5bs.xn--p1ai

Р-27 (авиационная ракета) — это… Что такое Р-27 (авиационная ракета)?

У этого термина существуют и другие значения, см. Р-27.

Р-27 (По классификации НАТО АА-10 Alamo) — советская^[2]управляемая ракета класса «воздух-воздух» средней дальности, разработанная предприятием ГосМКБ «Вымпел» им. И. И. Торопова и выпускаемая украинской компанией «Артем».

Р-27 обеспечивает перехват самолётов и БПЛА в дальнем и ближнем воздушном бою, а также крылатых ракет^[2]

История создания

В 1974 году было выдано задание разработать аванпроекты ракет «воздух-воздух» К-27. По результатам конкурса победителем стал проект «Вымпела», которому и была поручена дальнейшая разработка. Первые пуски К-27 были выполнены в 1979 году с доработанного МиГ-23МЛ. Серийное производство Р-27 («изделие 470») организовано в 1984 году. В 1987 году ракета принята на вооружение (в вариантах Р-27ЭР и Р-27ЭТ)^[3].

Модификации

Р-27Р — вариант с полуактивной РГС 9Б1101К (Дальность захвата цели с ЭПР 3 м² — 25 км (при секторе захвата цели 100 квадратных градусов^[4])^[5]) для поражения воздушных целей, в том числе при помеховом противодействии противника. Дальность пуска 0,5-60 км^[2];
- Р-27ЭР — вариант с полуактивной РГС увеличенной дальности. На 0,7 м длиннее и немного шире. Дальность пуска 0,5-95 км^[2]. На вооружении в СССР с 1990 года.
Р-27Т — вариант с пассивной ИК ГСН. Дальность пуска 50 км^[2].
- Р-27ЭТ — вариант с ИК ГСН и увеличенной дальностью пуска. Масса — 343 кг. Дальность пуска 90 км^[2]. На вооружении в СССР с 1990 года.
Р-27П — ракета с пассивной радиолокационной головкой самонаведения 9Б1032, для поражения радиоизлучающих воздушных целей обеспечивая поражение самолетов, ставящих активные помехи. Дальность пуска 72 км.
- Р-27ЭП — ракета с пассивной радиолокационной головкой самонаведения 9Б1032 и увеличенной дальностью пуска, для поражения радиоизлучающих воздушных целей обеспечивая поражение самолетов, ставящих активные помехи. Дальность пуска 110 км.

Описание

Управляемые ракеты класса «воздух-воздух» средней дальности Р-27Т, Р-27Р, Р-27П предназначены для поражения воздушных целей (высокоманевренных самолетов, вертолетов и т. п.) в любое время суток, на всех ракурсах при наличии естественных и организованных помех, на фоне земной и водной поверхностей. Р-27 предназначена для поражения целей в диапазоне высот от 20 м до 25 км с максимальным превышением (принижением) 10 км при скорости целей до 3500 км/ч и перегрузке до 8g. Возможен пуск двух ракет по двум целям. Обеспечена готовность ГСН к применению через 1 с после получения целеуказания от системы управления вооружением носителя типа МиГ-29. Взрывательные устройства ракет выполнены на основе радиолокационных неконтактных и контактных датчиков цели. В компоновке ракет реализован модульный принцип конструкции. Ракеты входят в состав вооружения самолетов марки МиГ, Су и др. Подвеска ракеты на самолет-носитель, обеспечение необходимым электропитанием в совместном полете, боевой пуск и аварийный сброс осуществляется с помощью авиационного пускового устройства АПУ-470 или авиационного катапультного устройства АКУ-470.
