Артиллерийские боеприпасы — Всё о Второй мировой

Артиллерийские боеприпасы – составная часть артиллерийских систем, предназначенная для поражения живой силы и техники, разрушения сооружений (укреплений) и выполнения специальных задач (освещения, задымления, доставки агитационного материала и т.п.). Они включают в себя артиллерийские выстрелы, минометные выстрелы, а также реактивные снаряды наземных РСЗО. По характеру снаряжения различают артиллерийские боеприпасы с обычным ВВ, химические и биологические (бактериологические). По назначению: основные (для поражения и разрушения), специальные (для освещения, задымления, постановки радиопомех и др.) и вспомогательные (для обучения личного состава, испытаний и др.).

Артиллерийский выстрел – боеприпас для стрельбы из артиллерийского орудия. Он представлял собой комплект элементов для одного выстрела: снаряд со взрывателем, метательный заряд в гильзе или картузе, средство воспламенения заряда и вспомогательные элементы (флегматизаторы, размеднители, пламегасители, пыжи и др.).

По назначению артиллерийские выстрелы делятся на боевые (для боевой стрельбы; составляют боекомплекты орудий), холостые (для звуковой имитации; вместо снаряда пыж или усиленная крышка; заряд специальный), практические (для обучения стрельбе орудийных расчетов; снаряд инертного снаряжения; взрыватель – охолощенный), учебные (для изучения устройства и обучения приемам обращения с боеприпасами, заряжания и стрельбы; элементы выстрела – инертного снаряжения или макеты) и системопробные (для испытаний артиллерийских орудий).

Артиллерийский выстрел называют полным, если он имеет все элементы, но не собран, и готовым, когда он собран. Готовый артиллерийский выстрел бывает окончательно и неокончательно снаряженным (соответственно с ввинченным или с неввинченным взрывателем).

По способу заряжания различают:

Артиллерийский выстрел картузного заряжания – снаряд, метательный заряд в зарядном картузе (оболочка из плотной ткани для размещения метательных зарядов артиллерийских и минометных выстрелов) и средство воспламенения не соединены между собой; применяются в орудиях крупного калибра, заряжаемых в три приема (по элементам). Использование картузов получило распространение с первой половины XVII века, что значительно сократило время, необходимое для заряжания. До этого порох в ствол орудия засыпался вручную.

Артиллерийский выстрел раздельно-гильзового заряжания – гильза с метательным снарядом и средством воспламенения не соединены со снарядом; применяется главным образом в орудиях среднего калибра, заряжаемых в два приема. Создан в 1870–1871 французом Реффи.

Артиллерийский выстрел унитарного заряжания – снаряд, метательный заряд и средство воспламенения объединены в одно целое; применяется во всех автоматических и полуавтоматических пушках, а также в некоторых неавтоматических орудиях различных видов артиллерии, заряжаемых в один прием. Артиллерийский выстрел унитарного заряжания калибра иногда называют артиллерийским патроном.

Одним из основных составляющих артиллерийского выстрела являлся снаряд  — средство поражения живой силы, материальной части и укреплений противника, выстреливаемое из артиллерийского орудия. Большинство типов снарядов представляли собой осесимметричное металлическое тело с плоским днищем, на которое давят пороховые газы, образующиеся при сгорании метательного заряда. Это тело может быть сплошным или пустотелым, обтекаемой или стреловидной формы, нести полезную нагрузку или нет. Все эти факторы, вместе со внутренним устройством, определяли назначение снаряда. Классификация снарядов осуществлялась по следующим признакам. По назначению снаряды подразделялись на:

— бронебойные снаряды, предназначенные для борьбы с бронетехникой противника. По своему устройству они подразделялись на калиберные, подкалиберные с постоянным или отделяющимся поддоном, и стреловидные оперённые снаряды.

— бетонобойные снаряды, предназначенные для разрушения железобетонных долговременных фортификационных сооружений.

— фугасные снаряды, предназначенные для разрушения полевых и долговременных фортификационных сооружений, проволочных заграждений, зданий.

— кумулятивные снаряды, предназначенные для уничтожения бронетехники и гарнизонов долговременных фортификационных сооружений путём создания узконаправленной струи продуктов взрыва с высокой пробивной способностью.

— осколочные снаряды, предназначенные для уничтожения живой силы противника осколками, образующимися при разрыве снаряда. Разрыв происходит при ударе о препятствие или дистанционно в воздухе.

— картечь — боеприпасы, предназначенные для уничтожения открыто расположенной живой силы противника при самообороне орудия. Представляет собой уложенные в легкосгораемый каркас пули, при выстреле разлетающиеся в определённом секторе от ствола орудия.

— шрапнель — боеприпасы, предназначенные для уничтожения открыто расположенной живой силы противника пулями, находящимися внутри его корпуса. Разрыв корпуса и выбрасывание из него пуль происходит в полёте.

— химические снаряды, содержащие сильнодействующее отравляющее вещество для уничтожения живой силы противника. Некоторые виды химических снарядов могут содержать химический элемент нелетального действия, лишающий солдат противника боеспособности (слезоточивые, психотропные и т. п. вещества).

— биологические снаряды, содержащие сильнодействующий биологический токсин или культуру заразных микроорганизмов. Предназначались для уничтожения или нелетального выведения из строя живой силы противника.

— зажигательные снаряды, содержащие рецептуру для воспламенения легкогорючих материалов и объектов, таких, как городские здания, склады топлива и т. п.

— дымовые снаряды, содержащие рецептуру для образования дыма в больших количествах. Применялись для создания дымовых завес, ослепления командно-наблюдательных пунктов противника.

— осветительные снаряды, содержащие рецептуру для создания длительно и яркогорящего пламени. Применяется для освещения поля боя в тёмное время суток. Как правило, оснащёны парашютом для большей продолжительности освещения.

— трассирующие снаряды, оставляющий за собой при своём полёте яркий след, видимый невооружённым глазом.

— агитационные снаряды, содержащие внутри себя листовки для агитации солдат противника или распространения пропаганды среди гражданского населения в прифронтовых населённых пунктах противника.

— учебные снаряды, предназначенные для обучения личного состава артиллерийских частей. Могут быть как муляжом или массогабаритным макетом, непригодными для стрельбы, так и годным для учебных стрельб боеприпасом.

Некоторые из этих классификационных признаков могут перекрываться. Например, широко известны осколочно-фугасные, бронебойно-трассирующие снаряды и т.п.

Снаряд состоял из корпуса, снаряжения (или трассера) и взрывателя. Некоторые снаряды имели стабилизатор. Корпус или сердечник снаряда изготавливался из легированной стали, или сталистого чугуна, вольфрама и т. п. Он состоял из головной, цилиндрической и запоясковой частей. Корпус снаряда имел остроголовую или тупоголовую форму. Для правильного ведения снаряда по каналу ствола при выстреле на его цилиндрической части имеется центрующее утолщение (одно или два) и запрессованный в канавку ведущий поясок (из меди, биметалла, железокерамики, нейлона), обеспечивающий при выстреле предотвращение прорыва пороховых газов и вращательное движение снаряда, необходимое для его устойчивого полёта на траектории. Для подрыва снаряда использовался ударный, неконтактный, дистанционный или комбинированный взрыватель. Длина снарядов обычно составляла от 2,3 до 5,6 его калибра.

По калибрам снаряды делятся на снаряды малых (20-70 мм), средних (70-155 мм в наземной артиллерии и до 100 мм в зенитной) и крупных (свыше 155 мм в наземной и свыше 100 мм в зенитной артиллерии) калибров. Мощность снаряда зависит от типа и массы его заряда и определяется коэффициентом наполнения снаряда (отношение массы разрывного заряда взрывчатого вещества к массе окончательно снаряженного снаряда), составляющим для фугасных снарядов до 25%, осколочно-фугасных и кумулятивных до 15%, бронебойных до 2,5%. Для осколочных снарядов мощность определяется также числом убойных осколков и радиусом зоны поражения. Снаряды характеризуются дальнобойностью (высотобойностью), кучностью стрельбы, безопасностью при обращении и стойкостью (при хранении).

Минометный выстрел – боеприпас для стрельбы из минометов. Состоит из мины, основного (воспламенительного) и дополнительного (метательного) пороховых зарядов со средствами воспламенения. По назначению минометные выстрелы подразделяются аналогично артиллерийским выстрелам. Мины бывают оперенные (большинство) и вращающиеся. Окончательно снаряженная оперенная мина включает корпус из стали или сталистого чугуна, снаряжение, взрыватель, стабилизатор или оперение, раскрывающееся после вылета мины из канала ствола. Вращающиеся мины обычно имеют выступы на ведущем пояске, которые входят в нарезы ствола при заряжании. Для увеличения дальности стрельбы применяются активно-реактивные мины с реактивным двигателем. Длина мин обычно составляла до 8 калибров.

Реактивные снаряды описаны в главе «Ракеты и ракетное оружие».

За годы войны СССР изготовил около 7,5 млн. т. боеприпасов, в т.ч. артиллерийских выстрелов полевой и корабельной артиллерии – 333,3 млн. штук, мин минометных – 257,8 миллиона (из них 50-мм – 41,6 млн. шт., 82-мм – 126,6 млн. шт.), снарядов РСЗО – 14,5 миллиона. Кроме того, 2,3 млн. т. артиллерийских боеприпасов находилось в распоряжении советских войск к началу войны.

В 1941-1942 гг. Германия захватила около 1 млн. т. боеприпасов СССР, в т.ч. 0,6 млн. т. артиллерийских.

Следует отметить, что Германия в годы войны примерно в 1,5 раза (а в начале войны в 2 раза) меньше расходовала артиллерийских боеприпасов в сравнении с СССР, поскольку артиллерия Германии вела огонь по целям, а СССР – по площадям. Так на Восточном фронте германские войска израсходовали 5,6 млн.т. боеприпасов, против 8 млн.т. советских войск.

В Германии за годы войны было выпущено около 9 млн.т. боеприпасов всех видов.

В США за годы войны было выпущено 11 млн. т. артиллерийских боеприпасов и 1,2 млн.т. реактивных. В том числе 55 млн. снарядов для гаубиц, противотанковой и полевой артиллерии.

Ниже представлены наиболее распростаненные артиллерийские боеприпасы в разрезе калибров и стран.

wwii.space

АРТИЛЛЕРИЯ Второй мировой войны. «Артиллерия и минометы XX века» | Исмагилов Р. С. | Корнюхин Г. В.



87,6-мм пушка Q.F

87,6-мм пушка — наиболее известное полевое орудие Великобритании, состоявшее также на вооружении большинства стран Британского содружества. Эта дивизионная пушка была разработана в середине 30-х годов для замены двух типов орудий: 114-мм гаубицы и 18-фунтовой пушки Виккерса. Первый вариант орудия оказался неудачным. Новый ствол, наложенный на лафет 18-фунтовой пушки, был слишком тяжелым, и старый лафет с трудом выдерживал отдачу при выстреле. Все орудия этого варианта были брошены англичанами под Дюнкерком в 1940 году.

Для второго варианта с обозначением Орднанс Q.F. Mk 2 был сконструирован новый лафет с «горбатой» клепаной станиной и большой круглой плитой-опорой в ее нижней части. Плита позволяла легко и быстро менять горизонтальную наводку пушки, что было важно при круговой обороне. Это ценное качество орудия особенно ярко проявилось в боях под Эль-Аламейном в Северной Африке. Там Q.F. Mk 2 использовались не только как полевые пушки-гаубицы, но и как противотанковые орудия. Тяжелые снаряды-болванки с легкостью проламывали броню немецких танков Pz III и Pz IV, но были бессильны против новейших тяжелых «Тигров». Немцы, в свою очередь, также захватили некоторое количество этих орудий и под обозначением 8,76 см FK 280 (е) применяли в своих целях. Канадцы использовали 87,6-мм британскую пушку для разработки самоходной установки «Секстон». Буксируемые орудия транспортировались преимущественно механической тягой, как правило автомобилями Q.F., имевшими двигатель мощностью 60 л.с. и привод на все колеса.

Последний раз английские орудия Q.F. участвовали в боях в Корее, где им противостояли советские пушки ЗИС-3. Последние нередко выигрывали артиллерийские дуэли, несмотря на меньший калибр.

Тактико-технические данные

Обозначение: Q.F. Mk 2

Тип: полевая пушка-гаубица

Калибр, мм: 87,6

Длина ствола, мм: 2400

Вес в боевом положении, кг: 1800

Угол ГН, град: 8

Угол ВН, град: -5; +37

Начальная скорость снаряда, м/с: 532

Макс. дальность стрельбы, м: 12250

Вес снаряда, кг: 11,34

litresp.ru

Немецкая противотанковая артиллерия во Второй мировой войне. Часть 2-я

В течении первых месяцев войны на Восточном фронте немцы захватили несколько сотен советских 76-мм дивизионных пушек Ф-22 (обр.1936г.). Первоначально немцы использовали их в оригинальном виде в качестве полевых орудий, присвоили им название 7,62 cm F.R.296(r).
Это орудие изначально проектировалось В.Г. Грабиным под мощный снаряд с гильзой бутылочной формы. Однако в последствии, по требованию военных было переделано под снаряд «трёхдюмовки». Таким образом, ствол и камора орудия имели большой запас прочности.

К концу 1941 года был разработан проект модернизации Ф-22 в противотанковую пушку 7,62 cm Pak 36(r).

В пушке была расточена камора, что позволило заменить гильзу. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза была длинной 715 мм с диаметром фланца 100 мм. Благодаря этому метательный заряд был увеличен в 2,4 раза.
Для уменьшения силы отдачи немцы установили дульный тормоз.
В Германии ограничили угол возвышения 18 град, вполне достаточным для противотанковой пушки. Кроме того, были модернизированы противооткатные устройства, в частности был исключен механизм переменного отката. Органы управления перенесены на одну сторону.

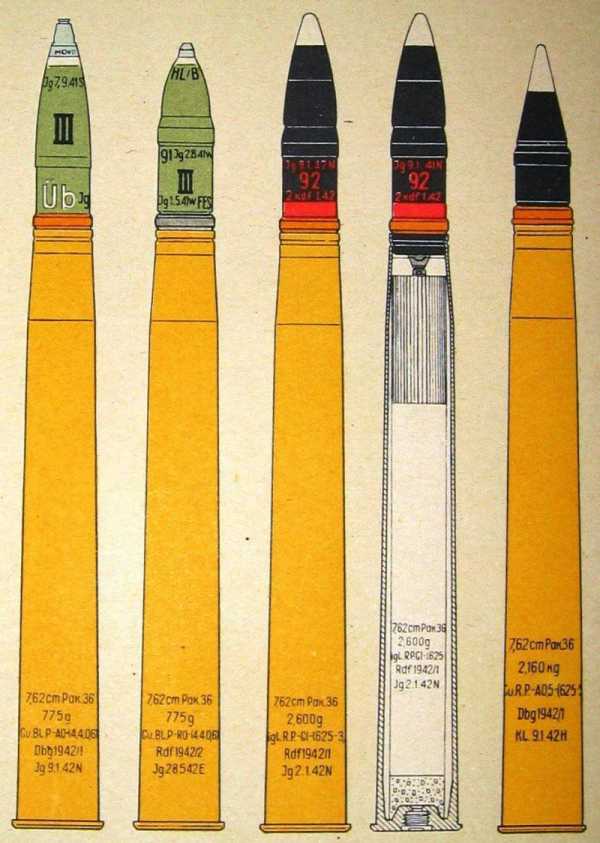

Боекомплект 7,62 cm Pak 36(r) составляли германские выстрелы с осколочно-фугасными, бронебойными калиберными и кумулятивными снарядами. Которые не подходили к германским орудиям. Бронебойный снаряд, выпущенный с начальной скоростью-720 м/с пробивал на дистанции 1000 метров по нормали — 82 мм броню. Подкалиберный имевший скорость 960 м/с на 100 метрах пробивал – 132 мм.
Переделанная Ф-22 с новым боекомплектом к началу 1942г. стала лучшей германской противотанковой пушкой, а в принципе можно считать и лучшей противотанковой пушкой в мире. Вот только один пример: 22 июля 1942г. в сражении у Эль-Аламейна (Египет) расчет гренадера Г.Хальма из 104-го гренадерского полка выстрелами из Pak 36(r) в течении нескольких минут уничтожил девять английских танков.

Преобразование же не очень удачной дивизионной пушки в превосходную противотанковую было не итогом гениального мышления германских конструкторов, просто немцы следовали здравому смыслу.

В 1942г. немцы переделали 358 единиц Ф-22 в 7,62 cm Pak 36(r), в 1943г.- еще 169 и в 1944г-33.
Трофеем немцев стала не только дивизионная пушка Ф-22, но и ее капитальная модернизация — 76-мм Ф-22 УСВ (обр.1936г.)
Небольшое число орудий Ф-22 УСВ было переделано в противотанковые пушки, получившие названия 7,62 cm Pak 39(r). Пушка получила дульный тормоз, в результате чего длина ее ствола увеличилась с 3200 до 3480. Камора была расточена, и из нее можно было стрелять выстрелами от 7,62 cm Pak 36(r), вес пушки вырос с 1485 до 1610 кг. К марту 1945г. вермахт располагал всего 165 переделанными трофейными противотанковыми пушками Pak 36(r) и Pak 39(r).

Орудие в открытой рубке устанавливалось на шасси лёгкого танка Pz Kpfw II. Данная ПТ САУ получила обозначение 7,62 cm Pak 36 auf Pz.IID Marder II (Sd.Kfz.132). В 1942 заводом Alkett в Берлине изготовлено 202 САУ. САУ на на шасси лёгкого танка Pz Kpfw 38(t) получила обозначение 7,62 cm Pak 36 auf Pz.38(t) Marder III (Sd.Kfz.139). В 1942 заводом BMM в Праге изготовлено 344 САУ, в 1943 из проходящих капитальный ремонт танков Pz Kpfw 38(t) переоборудовано ещё 39 САУ.

7,5 сm Pak 41 разработано компанией «Krupp AG» в 1940 году. Орудие изначально конкурировало (разрабатывалось параллельно) с 7,5 см PaK 40. Противотанковое орудие изначально создавалось как орудие с повышенной скоростью бронебойного снаряда.
При создании снарядов были использованы вольфрамовые сердечники, которые повышали бронепробиваемость.

Эта пушка относилась к орудиям с коническим каналом ствола. Калибр его менялся от 75-мм у казённика до 55-мм у дульного среза. Снаряд снабжался сминаемыми ведущими поясками.

Орудие благодаря своим особенностям обладало высокими показателями эффективного применения – снаряд обладавший скорость 1200 м/с пробивал по нормали150 мм гомогенной брони на расстоянии в 900 метров. Эффективная дальность применения – 1,5 километра.

Несмотря на высокие показатели, выпуск 7,5 сm Pak 41 был прекращён в 1942 году.
Всего изготовлено 150 штук. Причинами прекращения производства стали сложность производства и нехватка вольфрама для снарядов.

Созданную фирмой Rheinmetall в самом конце войны 8 cm PAW 600 по праву можно назвать первой гладкоствольной противотанковой пушкой стреляющей оперёнными снарядами.

Её изюминкой была система двух камор высокого и низкого давления. Унитарный патрон крепился к тяжелой стальной перегородке с маленькими прорезями, полностью закрывавшей отверстие ствола.

При выстреле внутри гильзы под очень большим давлением воспламенялось горючее, и образовавшийся газ проникал через отверстия в перегородке, удерживаемой на месте одним специальным штифтом, заполняя весь объем перед миной. Когда давление достигало 1200кг/см.кв (115 кПа) в каморе высокого давления, т.е внутри гильзы, а за перегородкой в каморе низкого давления — 550 кг/см. кв (52кПа), то штифт ломался, и снаряд вылетал из ствола. Таким способом удавалось решить ранее неразрешимую задачу- совместить легкий ствол со сравнительно высокой начальной скоростью.

Внешне 8 cm PAW 600 напоминала классическую противотанковую пушку. Ствол состоял из трубы-моноблока и казенника. Затвор — полуавтоматический вертикальный клиновой. Тормоз отката и накатник находились в люльке под стволом. Лафет имел трубчатые станины.

Основным выстрелом орудия был патрон Wgr.Patr.4462 с кумулятивным снарядом 8 см Pwk.Gr.5071. Вес патрона7 кг, длина 620 мм. Вес снаряда 3,75 кг, вес ВВ 2,7 кг, вес метательного заряда 0,36 кг.

При начальной скорости 520 м/с на дистанции 750 м половина снарядов попадала в мишень площадью 0,7х0,7 м. По нормали снаряд Pwk.Gr.5071 пробивал 145-мм броню. Кроме того, было выпущено небольшое число патронов с ОФ снарядами. Табличная дальность стрельбы ОФ снарядом 1500 м.

Серийное производство 8-см пушки велось фирмой «Вольф» в Магдебурге. Первая партия из 81 орудия была отправлена на фронт в январе 1945году. Всего фирма «Вольф» сдала в 1944году 40 орудий и еще 220 орудий в 1945году.
Для 8-см пушки в 1944году было изготовлено 6000 кумулятивных снарядов, а в 1945году — еще 28800.
К 1 марта 1945г. вермахт располагал 155 пушками 8 cm PAW 600, из которых 105 находилось на фронте.
В силу своего позднего появления и малочисленности, орудие не оказало влияния на ход войны.

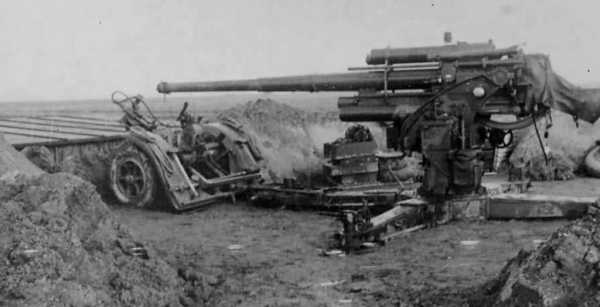

Учитывая превосходные противотанковые возможности 88-мм зенитных пушек, знаменитых «ахт-ахт», немецкое военное руководство решило создать специализированное противотанковое орудие в этом калибре. В 1943 году, фирмой Krupp, с использованием деталей зенитного Flak 41, было создано противотанковое орудие 8,8 cm Pak 43.

Необходимость очень мощной противотанковой пушки диктовалась постоянно увеличивающейся бронезащитой танков стран антигитлеровской коалиции. Другим стимулом была нехватка вольфрама, использовавшегося тогда в качестве материала для сердечников подкалиберных снарядов 75-мм пушки Pak 40. Постройка более мощного орудия открывала возможности по эффективному поражению сильнобронированных целей обычными стальными бронебойными снарядами.

Орудие продемонстрировало выдающиеся показатели бронепробиваемости. Бронебойный снаряд с начальной скоростью-1000 м/с, на дистанции 1000 метров, при угле встречи 60 градусов — пробивал 205 мм броню. Она без проблем поражала любой танк союзников в лобовую проекцию на всех разумных дистанциях боя. Весьма эффективным оказалось действие 9,4 кг осколочно-фугасного снаряда.

В тоже время орудие с боевой массой около 4500 кг было громоздким и маломанёвренным, для его транспортировки требовались специальные гусеничные тягачи. Это сильно нивелировало его боевую ценность.

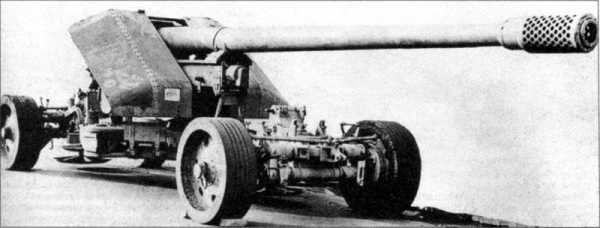

Изначально Pak 43 монтировалась на специализированном лафете, унаследованном от зенитной пушки. Впоследствии с целью упрощения конструкции и уменьшения габаритов её качающаяся часть была смонтирована на лафете 105-мм полевой гаубицы leFH 18, сходном по типу с лафетом 75-мм противотанковой пушки Pak 40. Этот вариант получил обозначение Pak 43/41.

Эту пушку можно назвать самой знаменитой и эффективной немецкой противотанковой пушкой Второй мировой войны.

Первыми эту пушку получили специализированные противотанковые дивизионы. В конце 1944 года пушки стали поступать на вооружение артиллерийских корпусов. Из-за сложной технологии производства и высокой стоимости было выпущено всего 3502 таких орудия.

На базе Pak 43 были разработаны танковая пушка KwK 43 и пушка для самоходно-артиллерийских установок (САУ) StuK 43. Этими орудиями вооружались тяжёлый танк PzKpfw VI Ausf B «Tiger II» («Королевский тигр»), истребители танков «Фердинанд» и «Ягдпантера», легкобронированная противотанковая САУ «Nashorn» .

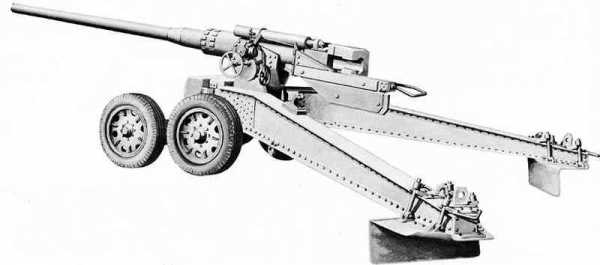

В 1943 году фирмы Krupp и Rheinmetall на базе 128-мм зенитки FlaK 40 совместно разработали сверхмощное противотанковое орудие с длиной ствола в 55 калибров. Новое орудие получило индекс 12,8 сm PaK 44 L/55. Поскольку на лафет обычной противотанковой пушки такой гигантский ствол установить возможным не представлялось, фирма «Мейланд», которая специализировалась на производстве трейлеров, сконструировала для пушки особый трёхосный лафет с двумя парами колёс впереди и одной сзади. При этом высокий профиль орудия пришлось сохранить, что делало пушку крайне заметной на местности. Вес орудия в боевом положении превысил 9300 кг.

Часть пушек устанавливалась на лафет французской 15,5 сm K 418(f) и советской 152-мм гаубицы пушки образца 1937 года (МЛ-20).

128-мм противотанковая пушка была самым мощны орудием этого класса Второй мировой войны. Бронепробиваемость орудия оказалась чрезвычайно большой — по некоторым оценкам как минимум до 1948 года в мире не было танка, способного выдержать попадание её 28-кг снаряда.
Бронебойный снаряд массой 28,3 кг, покидал ствол со скоростью 920 м/с, обеспечивал на дистанции 1500 метров пробитие 187 мм брони.

Серийное производство начато в конце 1944 года. Пушка поступала на вооружение тяжелых моторизованных дивизионов РГК, часто использовалась как корпусная пушка. Всего было произведено 150 орудий.

Низкая защищённость и мобильность орудия заставило немцев проработать вариант установки его на самоходное шасси. Такая машина была создана в 1944 году на базе тяжёлого танка «Королевский тигр» и получила название «Ягдтигр». С пушкой PaK 44, сменившей, соответственно, индекс на StuK 44, он стал самой мощной противотанковой САУ Второй мировой войны — в частности, получены свидетельства о поражении танков «Шерман» с расстояния свыше 3500 метров в лобовой проекции.

Прорабатывались также варианты использования орудия в танках. В частности, знаменитый опытный танк «Маус» имел на вооружении именно PaK 44 в дуплексе с 75-мм орудием (в танковом варианте пушка именовалась KwK 44). Также планировалось установить пушку и на опытный сверхтяжёлый танк E-100.

Несмотря на свой неподъёмный вес и огромные габариты 12,8 cm PaK 44 произвело большое впечатление советское командование. В ТТЗ послевоенных тяжелых советских танков оговаривалось условие выдерживать обстрел из этого орудия в лобовой проекции.
Первым танком, способным выдержать обстрел из PaK 44, стал в 1949 году опытный советский танк ИС-7.

Оценивая германскую противотанковую артиллерию в целом, следует отметить наличие в её составе большого количества орудий разных типов и калибров. Что, несомненно, затрудняло снабжение боеприпасами, ремонт, обслуживание и подготовку расчётов орудий. В тоже время германская промышленность сумела обеспечить в больших объёмах выпуск орудий и снарядов. В ходе войны были разработаны и запущены в серийное производство орудия новых типов, способные эффективно противостоять танкам союзников.

Броня наших средних и тяжелых танков, которая в первые годы войны вполне обеспечивала надежную защиту от немецких снарядов, к лету 1943 г. стала явно недостаточной. Сквозные поражения стали массовыми. Объясняется это возросшей мощностью немецкой противотанковой и танковой артиллерии. Немецкие противотанковые и танковые пушки калибра 75- 88 мм с начальной скоростью бронебойного снаряда 1000 м/с про бивали любое место броневой защиты наших средних и тяжелых танков, за исключением верхней лобовой брони ганка ИС-2.

Во всех немецких уставах, памятках и указаниях по вопросам обороны сказано: «Всякая оборона должна быть, прежде всего, противотанковой». Поэтому оборона строилась глубоко эшелонированной, плотно насыщенной активными противотанковыми средствами и совершенной в инженерном отношении. В целях усиления активных противотанковых средств и более эффективного их использования немцы придавали большое значение выбору оборонительной позиции. Основными требованиями в этом случае была ее танконедоступность.

Наиболее выгодными дистанциями ведения огня по танкам из своей противотанковой и танковой артиллерии исходя из ее бронепробивной способности немцы считали: 250-300 м для 3,7-см и 5-см пушек; 800-900 м для 7,5-см пушек и 1500 м для 8,8-см пушек. Вести огонь с больших дистанций считалось нецелесообразным.

В начале войны дистанции обстрела наших танков, как правило, не превышали 300 м. С появлением пушек калибра 75 и 88 мм с начальной скоростью бронебойного снаряда 1000 м/с дистанция обстрела танков значительно увеличилась.

Несколько слов стоит сказать о действии малокалиберных снарядов. Как уже говорилось выше, все типы 3,7-4,7-см пушек, использовавшихся немцами, были малоэффективны при стрельбе по средним танкам Т-34. Однако имелись случаи поражения 3,7-см калиберными снарядами лобовой брони башен и корпуса Т-34. Это было связано с тем, что отдельные серии танков Т-34 имели некондиционную броню. Но эти исключения только подтверждали правило.

Следует заметить, что довольно часто калиберные снаряды калибра 3,7-5 см, а также подкалиберные снаряды, пробив броню, не выводили танк из строя легкие снаряды теряли большую часть кинетической энергии и не могли нанести серьезного ущерба. Так, под Сталинградом на один выведенный из строя танк Т-34 приходилось в среднем 4,9 попадания снарядов. В 1944- 1945 гг. для этого требовалось 1,5-1,8 попадания, поскольку к этому времени существенно возросла роль крупнокалиберной противотанковой артиллерии.

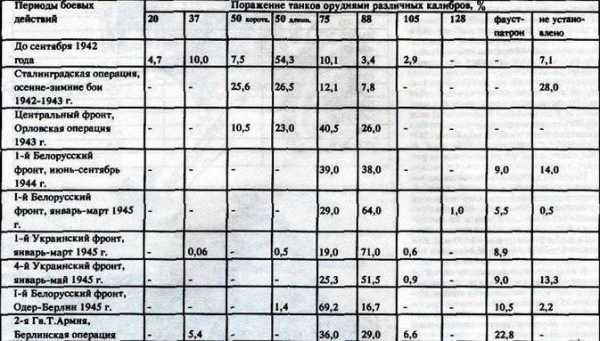

Определенный интерес представляет и распределение попаданий германских снарядов по броневой защите танка Т-34. Так, в ходе Сталинградской битвы из 1308 пораженных танков Т-34 попадание в лоб получили 393 танка, т. е. 30%, в борт — 835 танков, т. е. 63,9%, и в корму — 80 танков, т. е. 6,1%. Во время заключительного этапа войны — Берлин ской операции — во 2-й Гвардейской танковой армии были подбиты 448 танков, из них в лоб поражены 152 (33,9%), в бок — 271 (60,5%) и в корму — 25 (5,6%).

Если отбросить квасной патриотизм, то следует сказать, что германские противотанковые пушки были самыми эффективными в годы Второй мировой войны и с успехом действо вали на всех фронтах от Нормандии до Сталинграда и от Кольского полуострова до ливийских песков. Успех германской противотанковой артиллерии можно объяснить в первую очередь удачными конструктивными решениями при проектировании снарядов и орудий, отличной подготовкой и стойкостью их расчетов, тактикой применения противотанковых пушек, наличием первоклассных прицелов, высоким удельным весом САУ, а также высокой надёжностью и высокой проходимостью артиллерийских тягачей.

По материалам:
http://www.flickr.com/photos/deckarudo/sets/72157627854729574/
http://www.telenir.net/transport_i_aviacija/tehnika_i_oruzhie_1997_01/p3.php
http://popgun.ru/viewtopic.php?f=147&t=157182
http://www.absoluteastronomy.com/topics/8_cm_PAW_600
А.Б. Широкорад «Артиллерия в Великой Отечественной войне»
А.Б. Широкорад «Бог войны Третьего рейха»

topwar.ru

Артиллерийские боеприпасы | Великобритания — Всё о Второй мировой

Выстрелы 20×110-мм

Унитарный боеприпас использовался в авиационных и зенитных пушках типа «Нispano». Боеприпас комплектовался осколочно-фугасным, бронебойным и бронебойно-зажигательным снарядами. ТТХ пушки: калибр – 20 мм; длина гильзы – 110 мм; масса выстрела – 257 г; масса снаряда – 130 г; начальная скорость – 840 — 880 м/с; дальность стрельбы – 6,4 км.

Выстрел 25×189-мм

Унитарный боеприпас использовался морской зентной пушкой «Vickers 25,4-mm». ТТХ боеприпаса: калибр – 25 мм; длина гильзы – 189 мм: начальная скорость снаряда – 914 м/с; дальность стрельбы – 5,9 км; потолок стрельбы – 4,8 км.

Учебный выстрел 37x190R

Боевой выстрел 37x190R

Унитарные боеприпасы 37x190R выпускались для авиационной пушки «37-mm COW». ТТХ боеприпаса: калибр – 37 мм; длина гильзы – 190 мм; масса выстрела – 1,2 кг; масса снаряда – 650-668 г; начальная скорость снаряда – 610 м/с; дальность стрельбы – 4,1 км.

Выстрел 40x158R

Унитарный боеприпас предназначался для авиационных противотанковых пушек «Vickers 40-mm Class S» и «Rolls-Royce BH», а также зенитного орудия «QF-2 Pr (Vickers Pom-pom)». Он выпускался в трех вариантах с различной массой выстрела. ТТХ боеприпаса: калибр – 40 мм, длина гильзы – 158 мм; масса – 1,4/1,1/07 кг; начальная скорость снаряда – 570/615/875 м/с; дальность – 6,2 км; бронепробиваемость – до 80 мм на дистанции 150 м.

Выстрел 40x304R

Заряжание пушки QF-2 pdr на танке Valentine

Для противотанковой пушки «QF-2 pdr» выпускались унитарные боеприпасы 40x304R с калиберным и подкалиберным снарядами Для танковой пушки также выпускался осколочный, трассирующий снаряд массой 1,3 кг и весом ВВ – 71 г. ТТХ боеприпаса: калибр – 40 мм, длина – 304 мм; длина гильзы – 304 мм; начальная скорость снаряда – 853/792 м/с, масса выстрела – 2/2,2 кг; масса снаряда – 1/1,2 кг, масса ВВ – 19,5 г; бронепробиваемость – 42 мм калиберным снарядом на дистанции 900 м, 53 мм — подкалиберным на дистанции 450 м.

Выстрелы APSV Mk-2 Littlejohn

Для увеличения бронепробиваемости противотанковой пушки «QF-2 pdr» был разработан специальный адаптер «Littlejohn», который навинчивался на ее ствол. Адаптер сужал ствол в конечной его части с 40 до 30 мм. Пушка с адаптером снабжалась специальными, облегченными унитарными боеприпасами APSV Mk-1 и APSV M-2. Эти выстрелы имели массу 454 и 567 г. и развивали начальную скорость 1280 и 1143 м/с. Бронепробиваемость снарядов достигала 80 мм при угле встречи 30° на дистанции 450 м.

Выстрел 47x376R

Унитарный боеприпас использовался морской пушкой «QF-3 pounder Hotchkiss», устанавливаемой на малых судах, торпедных катерах и подводных лодках. ТТХ боеприпаса: калибр – 47 мм; масса – 1,5 кг; длина гильзы – 376 мм; начальная скорость снаряда – 571 м/с; дальность стрельбы – 3,7 км.

Осколочно-фугасная мина 2 Inch Mortar

Дымовые мины 2-Inch Mortar

Осветительная мина 2-Inch Mortar

Учебная мина 2-Inch Mortar

Для ротного миномета «2-Inch Mortar» калибром 50,8 мм выпускалось пять вариантов мин: осколочно-фугасная, дымовая, осветительная, сигнальная и учебная. Они имели цилиндрическую форму, ребристое оперение с перфорацией хвостовика. ТТХ мины: калибр – 50,8 мм; масса – 600-1002 г; эффективная дальность стрельбы – 460 м.

Снаряд 57x307R

Выстрел 57x307R

Унитарный боеприпас использовался морской пушкой «QF-6 pounder Hotchkiss», которая в начале войны использовалась в качестве танкового и противотанкового орудия. ТТХ боеприпаса: калибр – 57 мм; длина гильзы – 307 мм; масса – 3,7 — 4,4 кг; начальная скорость снаряда – 554 м/с; дальность стрельбы – 3,7 км.

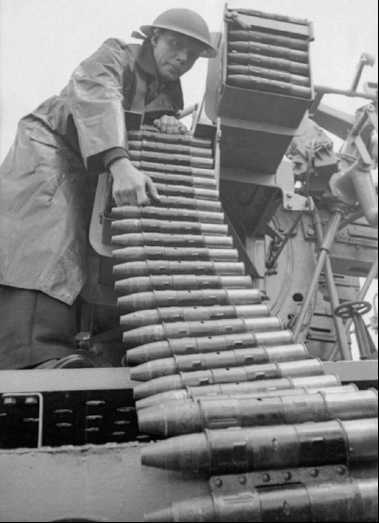

Магазин с боеприпасами к 57-мм пушке Molins Class-M

Заряжание пушки QF-6 pounder 7cwt

Номенклатура боеприпасов 57x441R

Унитарный боеприпас использовался авиационной пушкой «Molins 6-pounder Class-M», которая предназначалась для борьбы с подводными лодками, а также танковыми и противотанковыми орудиями «QF-6 pounder 7cwt». Боеприпасы выпускались с бронебойным, калиберным, подкалиберным и осколочно-фугасным снарядами. ТТХ боеприпаса: калибр – 57 мм; длина гильзы – 411 мм; масса – 1,5-3,2 кг; начальная скорость снаряда – 850 — 1220 м/с; бронепробиваемость под углом 30° на дистанции 450 м – 80 — 138 мм; дальность стрельбы – 4,6 км.

Выстрелы 57-мм

Унитарный боеприпас использовался морской пушкой «QF-6 pdr 10 cwt Mk-I/Mk-IIA». ТТХ боеприпаса: калибр – 57 мм; масса выстрела – 12,2 кг; масса снаряда – 2,9 — 3 кг; масса заряда – 600 г; начальная скорость снаряда – 655 — 727 м/с; дальность стрельбы – 11,3 км.

Загрузка боеприпасов 75x350R в танк Churchill

Унитарные боеприпасы 75x350R для танковой пушки «QF-75» выпускались в основном с двумя вилами снарядов: осколочно-фугасный (с мгновенным взрывателем или с задержкой) и бронебойный. Боеприпасы также использовались в США. ТТХ боеприпаса: калибр – 75 мм; длина гильзы – 350 мм; масса бронебойного выстрела — 6,2, осколочно-фугасного — 6,8 кг; масса ВВ бронебойного снаряда – 60 г, осколочно-фугасного – 679 г; начальная скорость снаряда – 620 м/с; бронепробиваемость – 68 мм на дистанции 500 м при угле встречи 30°; дальность стрельбы – 10 км.

Гильза выстрела 76x134R

Боеприпас предназначался для танковой гаубицы «QF 3 inch howitzer». ТТХ боеприпаса: калибр – 76 мм; длина гильзы – 134 мм; масса – 6,1 — 6,3 кг; начальная скорость снаряда – 180-210 м/с; дальность стрельбы – 18 — 2,3 км.

Выстрел 76-мм

Боеприпас предназначался для зенитного орудия «QF 3 inch 20 cwt». ТТХ боеприпаса: калибр – 76,2 мм; масса снаряда 7,2 кг; начальная скорость снаряда – 610 — 732 м/с; дальность стрельбы – 6,7 — 7,2 км.

Выстрел 76x420R

Унитарный боеприпас предназначался для танковой пушки «QF-77-mm HV», устанавливаемой на крейсерский танк «Cruiser Tank A-34 Comet». ТТХ боеприпаса: калибр — 76,2-мм; длина гильзы – 420 мм; начальная скорость снаряда – 880 — 1200 м/с; дальность стрельбы – 1,8 км; бронепробиваемость бронебойного снаряда под углом 30º на дистанции 500 м – 130 мм, подкалиберного – 204 мм.

Выстрел 76,2-мм

Унитарный боеприпас предназначался для универсальной морской пушки «QF-12 pounder 12 cwt». ТТХ боеприпаса: калибр – 76,2 мм; масса снаряда – 5,7 кг; начальная скорость – 670 м/с; дальность стрельбы – 10,7 км.

Снаряд 76,2-мм

Боеприпас предназначался для полевой пушки «Ordnance QF-13 pounder». ТТХ боеприпаса: калибр – 76,2 мм; масса снаряда – 5,7 кг; начальная скорость снаряда – 511 м/с; дальность стрельбы – 5,9 км.

Номенклатура боеприпасов 76x583R

Унитарный боеприпас использовался танковой и противотанковой пушкой «Ordnance Quick-Firing 17 pounder». Боеприпас имел бронебойный, бронебойный с балистическим наконечником, подкалиберный и осколочно-фугасный снаряды. ТТХ боеприпаса: калибр – 76,2 мм; длина гильзы – 583 мм; масса снаряда – 7,7 кг; начальная скорость снаряда – 880 — 1200 м/с; эффективная дальность стрельбы – 1,8 км; бронепробиваемость под углом 30º на дистанции 500 м – 130 мм, подкалиберного – 204 мм.

Осколочно-фугасная мина HE. 3-Inch Mortar

Дымовая мина Smoke 3-Inch Mortar

Учебная мина Practise (firing) 3-Inch Mortar

Учебная мина Practise (loading) 3-Inch Mortar

Осветительная мина Base Ejection 3-Inch Mortar

Батальонный миномет 81,5-мм «ML 3-inch» комплектовался такими минами: осколочно-фугасной, дымовой, осветительной, агитационной и учебными. ТТХ боеприпаса: калибр – 81,5 мм; длина – 417 мм; масса – 4,5 кг; начальная скорость мины – 198 м/с; мнимальная дальность стрельбы – 114 м, максимальная – 1,5 — 2,6 км.

Фугасный снаряд и выстрел к пушке QF-18 pdr

Унитарный боеприпас предназначался для полевой пушки «Ordnance QF-18 pounder». Боеприпас комплектовался бронебойным, зажигательным, осветительным, дымовым, химическим снарядами и шрапнелью. ТТХ боеприпаса: калибр — 83,8 мм; длина – 554 мм; масса -10 кг; масса заряда – 694 г; масса ВВ – 368 г; начальная скорость – 492 м/с; дальность стрельбы – 6 — 10 км.

Снаряд и гильза 87,6-мм

Боеприпас раздельно-гильзового заряжания преднанзначался для 88-мм пушки-гаубицы «QF-25 pounder». Он комплектовался калиберным, осколочно-фугасным, дымовым, осветительным и агитационным снарядами. ТТХ боеприпаса: калибр – 87,6 мм; масса снаряда – 7,4-11,5 кг; начальная скорость снаряда – 518 м/с; дальность стрельбы – 12,3 км.

Выстрел 94-мм

Унитраный боеприпас предназначался для зенитного орудия «QF 3.7-inch AA gun». ТТХ боеприпаса: калибр – 94 мм; масса снаряда – 13 кг; начальная скорость снаряда – 792-1044 м/с; дальность стрельбы – 12 км, потолок стрельбы – 9 км.

Выстрел 95x206R

Боеприпас предназначался для пехотной и танковой гаубицы «Ordnance QF «95-mm howitzer». Орудие оснащалось стандартными снарядами (дымовыми, фугасными, бронебойно-фугасными и кумулятивными). ТТХ боеприпаса: калибр – 95 мм; длина гильзы – 206 мм; масса – 11 кг; начальная скорость снаряда – 330 м/с; дальность стрельбы – 7,3 км.

Сверху вниз: осколочно-фугасная, химическая и осветительная Base Ejection мины 4.2-Inch Mortar

Дивизионный миномет «Ordnance ML-4,2 inch Mortar» использовал следующие виды мин: осколочно-фугасные, химические, осветительные и учебные. ТТХ мины: калибр – 106,7 мм; масса – 9,1-10,2 кг; начальная скорость мины – 250 м/с; дальность стрельбы – 3 км.

Выстрелы 102-мм

Унитарный боеприпас предназначался для морского и зенитного орудия «QF-4 inch Mk V/XVI naval gun». ТТХ боеприпаса: калибр – 101,6 мм; масса снаряда – 14,1 -17,4 кг; начальная скорость снаряда – 716 — 811 м/с; дальность стрельбы – 15 км, потолок стрельбы – 8,8 км.

Выстрелы 113х644-мм

Унитарный боеприпас предназначался для морского и зенитного орудия «4,5″/45 QF Mk-I, III, IV». ТТХ боеприпаса: калибр – 113 мм; длина – 1245 мм; масса – 39,5 — 41,6 кг; масса снаряда – 23 — 25 кг; масса заряда – 1,8 — 6,2 кг; начальная скорость – 716 — 746 м/с; дальность стрельбы – 19 км, потолок стрельбы – 12,5 км.

Снаряд и выстрел 114х86R

Боеприпас раздельного заряжания предназначался для полевой гаубицы «QF-4.5-inch howitzer». ТТХ боеприпаса: калибр – 114,3 мм; длина гильзы – 86 мм; масса снаряда – 16 кг; начальная скорость снаряда – 310 м/с; дальность стрельбы – 6,6 -7,3 км.

Выстрел 120х785-мм

Унитарный боеприпас предназначался для морских орудий «QF 4.7″/45 (12 cm) Mk-IX/Mrk-XII». ТТХ боеприпаса: калибр — 120 мм; масса – 22,7 кг; длина снаряда – 380 мм; масса снаряда – 13,8 кг; масса заряда – 5,3 — 6 кг; начальная скорость снаряда – 810 м/с; бронепробиваемость на дистанции 6 км – 76 мм; дальность стрельбы – 15,5 км.

Снаряды 133-мм

Боеприпас предназначался для морского универсального орудия «5,25″ QF Mark I/II». ТТХ боеприпаса: калибр – 133 мм; масса снаряда – 36,3 кг; начальная скорость снаряда – 790 — 814 м/с; дальность стрельбы – 22 км, потолок стрельбы – 14 км.

Снаряды 140-мм

Боеприпас предназначался для полевой пушки «BL 5.5-inch Medium Gun». ТТХ боеприпаса: калибр – 140 мм; масса снаряда – 37-45,5 кг; начальная скорость снаряда – 511-850 м/с; дальность стрельбы – 14,8-16,6 км.

Снаряд 150-мм

Боеприпас предназначался для тяжелой полевой пушки «BL 6-inch Gun Mk XIX». ТТХ боеприпаса: калибр – 150 мм; масса снаряда – 45 кг; начальная скорость снаряда – 720 м/с; дальность стрельбы – 15,1-17,1 км.

Выстрелы 152-мм

Боеприпас раздельного заряжания предназначался для морского орудия «6″/45 BL Mrk XII/Mrk XX». ТТХ боеприпаса: калибр – 152 мм; длина снаряда – 582 — 597 мм; масса снаряда – 45,4 — 50,8 кг; масса заряда – 12,3 — 15,5 кг; масса ВВ – 3,4 — 6 кг; начальная скорость снаряда – 853 — 936 м/с; дальность стрельбы – 21,7 км.

Снаряды 152-мм

Боеприпас картузного заряжания предназначался для морского 152-мм орудия «6″/50 BL Mark XXIII». Он комплектовался полубронеблйным и фугшасным снарядами. ТТХ боеприпаса: калибр – 152 мм; масса снаряда – 50,8 кг; масса ВВ – 1,7 -3,6 кг; масса заряда – 13,6 — 14,5 кг; начальная скорость снаряда – 841 м/с; дальность стрельбы – 23,3 км.

Снаряд 152,4-мм

Боеприпас предназначался для гаубицы «BL 6-inch 26 cwt howitzer». ТТХ боеприпаса: калибр – 152,4 мм; длина снаряда – 579 мм; масса снаряда – 39 — 45 кг; начальная скорость снаряда — 430 — 770 м/с; дальность стрельбы – 8,7 — 13,6 км.

Снаряды 182,9-мм

Боеприпас предназначался для гаубицы «BL 7.2-inch howitzer». ТТХ боеприпаса: калибр – 182,9 мм; масса снаряда – 92 кг; начальная скорость снаряда – 517 — 587 м/с; дальность стрельбы – 15,5 — 18 км.

Снаряды 203,2-мм

Боеприпас раздельного заряжания предназначался для тяжелой гаубицы «BL 8 inch Howitzer Mk VI – VIII». ТТХ боеприпаса: калибр – 203,2 мм; масса – 91 — 116 кг; начальная скорость – 400 — 855 м/с; дальность стрельбы – 9,8 — 28 км.

Снаряд 233,7-мм

Боеприпас раздельного заряжания предназначался для осадной гаубицы «BL 9.2-inch howitzer». ТТХ боеприпаса: калибр – 233,7 кг; длина снаряда – 815 — 899 мм; масса снаряда – 172 — 177 кг; масса заряда — 49,4 — 56,1 кг; масса ВВ – 5,9 — 16,1 кг; начальная скорость снаряда – 838 м/с; дальность стрельбы – 14,2 — 29,8 км.

Снаряды 304-мм

Боеприпас предназначался для железнодорожной гаубицы «BL-12 inch railway howitzer». ТТХ боеприпаса: калибр — 304 мм; масса снаряда – 340 кг; начальная скорость снаряда – 358 — 446 м/с; дальность стрельбы – 10,3 — 14 км.

Номенклатура снарядов 304,8-мм

Боеприпас предназначался для морского орудия «BL-12 inch Mk-X». Он комплектовался бронебойным, полубронебойным и фугасным снарядами. ТТХ боеприпаса: калибр – 304,8 мм; длина – 965-1229 мм; масса снаряда – 385,6 — 389,8 кг; масса заряда – 71,8 — 117 кг; масса ВВ – 9,2 — 48,3 кг; начальная скорость снаряда – 823 м/с; бронепробиваемость на дистанции 910 м – 797 мм; дальность стрельбы – 13,7 км.

Снаряды 343-мм

Боеприпас предназначался для морского орудия «BL 13.5 inch Mk-V». Он комплектовался бронебойным, осколочным и фугасным снарядами. ТТХ боеприпаса: калибр – 342,9 мм; длина снаряда – 1260 — 1519 мм; масса снаряда – 567 — 640 мм; масса заряда – 133-200 кг; масса ВВ – 13,4 — 80,1 кг; начальная скорость снаряда – 759 — 899 м/с; дальность стрельбы – 21,8 км.

Снаряды 381-мм

Боеприпас раздельного заряжания предназначался для морского 381-мм орудия «BL 15″/42 Mk-I», которое использовалось линкорами и береговой артиллерией. Боеприпас комплектовался бронебойным, полубронебойным и фугасным снарядом. ТТТХ боепрпаса: калибр — 381 мм; масса снаряда – 971 кг; масса заряда – 146 — 194 кг; масса ВВ – 52,3 кг; начальная скорость снаряда – 732 -785 м/с; дальность стрельбы – 22,4 — 40,4 км.

Снаряд 406-мм

Боеприпас предназначался для морского орудия «BL-16 inch Mk-I». ТТХ боеприпаса: калибр – 406 мм; длина снаряда – 1682 — 1929 мм; масса снаряда – 929 кг; масса заряда — 226 кг; масса ВВ – 23,2 кг; начальная скорость снаряда – 788 м/с; бронепробиваемость на дистанции 15 км – 366 мм; дальность стрельбы – 34,7 км.

Бронебойный снаряд 406-мм

Боеприпас предназначался для моского орудия «16″/50 caliber Mk-3». ТТХ боеприпаса: калибр — 406 мм; длина – 1626 мм; масса снаряда – 954 — 1015 кг; масса заряда – 294 — 318 кг; масса ВВ – 15,2 — 31,6 кг; начальная скорость снаряда – 808 — 853 м/с; бронепробиваемость — на дистанции 20 км – 381 мм; дальность стрельбы – 40,9 км.

Снаряд 457-мм

Боеприпас предназначался для железнодорожной гаубицы «BL-18 inch railway howitzer». ТТХ боеприпаса: калибр – 457,2 мм; масса снаряда — 1134 кг; начальная скорость снаряда – 570 м/с; дальность стрельбы – 20,4 км.

Бронебойный снаряд 457-мм

Боеприпас предназначался для корабельного орудия «BL-18 inch/47 Mk-A». ТТХ боеприпаса: калибр – 457 мм; длина – 2060 мм; масса – 1750 кг; масса заряда – 403 кг; масса ВВ – 30,8 кг; начальная скорость снаряда – 732 м/с; бронпробиваемость на дистанции 22,9 км – 406 мм брони борта и 159 мм палубы; дальность стрельбы – 39,7 км.

wwii.space

Артиллерийские боеприпасы | Франция — Всё о Второй мировой

Выстрел 20×110-мм

Унитарный боеприпас предназначался для авиационной и зенитной пушки «Hispano-Suiza HS.404», которая выпускалась в Англии, США и Франции. Боеприпас, в основном, комплектовался осколочно-фугасными, осколочно-фугасно-зажигательными снарядами, реже – бронебойыми и бронебойно-зажигательными. Только в США было выпущено 40 млн. выстрелов. ТТХ пушки: калибр – 20 мм; длина гильзы – 110 мм; масса – 225 — 240 г; масса снаряда – 123 — 130 г; масса ВВ – 7 — 10,5 г; начальная скорость снаряда – 850 — 880 м/с; дальность стрельбы – 6,4 км.

Выстрел 20×118 R

Унитарный боеприпас использовался ВМС Франции с 1893 по 1940 гг. в качестве сниженного калибра (вкладной ствол длиной 1,2 м) при учебных стрельбах с морских орудий калибром 138,6, 164,4 и 194 мм. ТТХ боеприпаса: калибр – 20 мм; длина – 116 мм; длина гильзы – 118 мм; масса – 254 г; масса заряда – 9,8 г; начальная скорость снаряда – 360 м/с.

Выстрел 20×139-мм

Унитарный боеприпас предназначался для авиационной и зенитной пушек «Hispano-Suiza HS.820». Он был разработан на основе швецкого выстрела 20х139 FMK. ТТХ боеприпаса: калибр – 20 мм; длина гильзы – 129 мм; масса снаряда – 111 — 120 г; масса ВВ – 4,5 — 10 г; начальная скорость снаряда – 1100 м/с.

Выстрел 25х163

Унитарный боеприпас предназначался для 25-мм зенитной автоматической пушки «Hotchkiss 25 mm CA mle 38/39/40». Он оснащался фугасно-зажигательным, осколочно-трассирующим, бронебойным, бронебойно-трассирующим снарядами. ТТХ боеприпаса: калибр – 25 мм; длина гильзы – 163 мм; масса – 680 г; масса снаряда – 240 — 260 г; масса ВВ – 10-11 г; начальная скорость снаряда – 875 — 900 м/с; максимальная дальность стерельбы – 6,8 км.

Выстрел 25×193,5R

Унитарный боеприпас предназначался для противотанковой пушки «25-mm SA mle 1934/35/37». Боеприпас комплектовался фугасным, фугасно-зажигательным, бронебойным и бронебойно-трассирующим снарядами. ТТХ боеприпаса: калибр — 25 мм; длина гильзы – 194 мм; масса – 496-680 г; масса снаряда – 240 — 320 г; начальная скорость снаряда – 918 м/с; бронепробиваемость на дистанции 400 м – 40 мм; дальность стрельбы – 1,8 км.

Выстрел 30х170-мм

Унитарный боеприпас предназначался для авиационной 30-мм пушки «HS-411». ТТХ боеприпаса: калибр – 30 мм; длина гильзы – 170 мм; начальная скорсть – 930 м/с.

Выстрел 37x94R

Унитарный боеприпас предназначался для танковой пушки «Puteaux SA-18». Боеприпас комплектовался осколочным, бронебойным снарядами и картечью. ТТХ боеприпаса: калибр – 37 мм; длина гильзы – 94 мм; масса снаряда – 560 г; начальная скорость снаряда – 367 -600 м/с; бронепробиваемость под углом 30° на дистации 500 м – 12 мм.

Выстрел 37x149R

Боеприпас предназначался для танковой пушки «37mm SA-38 L/33». ТТХ боеприпаса: калибр – 37 мм; длина – 274 мм; длина снаряда 142,5 мм; длина гильхы – 149 мм; масса снаряда – 670 г; заряд – 84 г; начальная скорость снаряда – 600 м/с.

Выстрел 47x193R с бронебойным снарядом

Унитарный боеприпас предназначался для танковых пушек «SA-35U-34» среднего танка «Somua S-35» и тяжелого «B-1 Bis». Он также использовался противотанковой пушкой «Canon de 47-mm semi-automatique Modèle 1937». Боеприпас выпускался с осколочным и бронебойным снарядами. ТТХ боеприпаса: калибр – 47 мм; длина – 325 мм; длина снаряда – 145 — 183 мм; длина гильзы – 193 мм; масса – 3,5 кг; масса снаряда – 1,4 – 1,6 кг; начальна скрость снаряда – 590 — 670 м/с; бронепробиваемость при углу встречи 30° на дистанции 500 м – 40 мм.

Выстрел 47х380R

Унитарный боеприпас предназначался для легкой противотанковой 47-мм пушки «SA Mle 1937». Боеприпас оснащался бронебойным, осколочным, учебным снарядам и картечью. ТТХ боеприпаса: калибр – 47 мм; длина гильзы – 380 мм; масса – 3,7 кг; масса снаряда – 1,4-1,7 кг; масса гильзы – 1 кг; масса заряда – 570 — 580 г; масса ВВ – 142 г; начальная скорость снаряда – 590 — 855 м/с; бронепробиваемость под углом 90° на дистанции 100 м – 106 мм.

50-мм мины

Боеприпас предназначался для взводного миномета «50mm Brandt Mle1937». Боеприпас оснащался осколочной и кумулятивной миной. ТТХ мины: калибр – 50 мм; масса мины – 435 г; начальная скорость снаряда — 70 м/с; бронепробиваемость – 50 мм; дальность стрельбы – 695 м.

60-мм мина

Боеприпас предназначался для 60-мм ротного миномета «60-mm Brandt Mle 1935». ТТХ мины: калибр – 60,7 мм; масса мины — 1,3-2,2 кг; масса ВВ – 160 г; начальная скорость мины – 158 м/с; дальность стрельбы – 100-1700 м.

Выстрел 65х175R

Унитарный боеприпас предназначался для горного орудия «65-mm M-1906 mountain gun». ТТХ боеприпаса: калибр – 65 мм; длина гильзы – 175 мм; начальная скорость снаряда – 330 м/с; дальность стрельбы – 6,5 км.

Номенклатура боеприпасов 75x518R

Унитарный боеприпас «75x518R» использовался зенитнымы орудиями «75-mm Mle 1913/34/36» с осколочными и осколочно-фугасными снарядами. ТТХ боеприпаса: калибр 75 мм; длина гильзы — 518 мм; начальная скорость – 700 м/с; дальность стрельбы – 8 — 13 км.

81-мм мина

Боеприпас предназначался для 81-мм миномёта «81-mm Brandt Mle 1927/1931». В боекомплект миномета входили мины с фугасным зарядом, мины с увеличенным зарядом (тяжёлые, стрельба ими велась на меньшие дистанции), дымовые и осветительные мины. ТТХ боеприпаса: калибр – 81,4 мм; масса снаряда – 3,3 — 6,5 кг; масса ВВ – 400 г. – 2,4 кг.; дальность стрельбы – 100 м – 2,9 км.

Выстрелы 90x673R

Унитарный боеприпас предназначался для зенитного орудия «90-mm Mle 1939» (9.0 cm Flak M39(f). ТТХ боеприпаса: калибр – 90 мм; длина гильзы – 673 мм; масса снаряда – 9,5 кг; начальная скорость снаряда – 810 м/с; дальность стрельбы – 11 км.

Снаряд 105-мм

Унитарный боеприпас предназначался для орудия «105 mle 1913 Schneider» (в Польше «Armata 105 mm wz. 13 Schneide», в Италии «Cannone da 105/28», в Финляндии «105-K-13»). ТТХ боеприпаса: калибр – 105 мм; масса – 15,5 — 16,1 кг; начальная скорость снаряда – 559 — 600 м/с; дальность стрельбы – 12 — 15,2 км.

Снаряд 120-мм

Боеприпас предназначался для пушки «Canon de 120 long modèle 1878». ТТХ боеприпаса: калибр – 120 мм; масса снаряда – 18,7 кг; начальная скорость – 613 м/с; дальность стрельбы – 12,4 км.

120-мм мина

Боеприпас предназначался для 120-мм полкового миномета «120-mm Brandt Mle1935». ТТХ мины: калибр — 120 мм; длина – 766 мм; масса мины — 16,4 кг; начальная скорость мины — 272 м/с; дальность стрельбы – 7 км.

Снаряд 152,4-мм

Боеприпас предназначаося для тяжелой полевой гаубицы «152-mm howitzer M-1910». ТТХ боеприпаса: калибр – 152,4 мм; масса снаряда – 43,5 кг; начальная скорость – 335 м/с; дальность стрельбы – 8,7 км.

Снаряд 155-мм

Боеприпас предназначался для тяжелой полевой гаубицы «Canon de 155 C modèle 1917». ТТХ боеприпаса: калибр – 155 мм; масса снаряда – 43,6 кг; начальная скорость снаряда – 450 м/с; дальность стрельбы – 11,3 км.

Снаряд 220-мм

Боеприпас картузного заряжания предназначался для 220-мм мортиры T.R. обр. 1916 г. (22cm Mrs.531(f). Он обеспечивался 11 зарядами. За годы войны было применено 416 тыс. снарядов. ТТХ боеприпаса: калибр – 220 мм; масса – 100,5-103,5 кг; начальная скорость снаряда – 125 -415 м/с; дальность стрельбы – 11,2 км.

Мина 240-мм

Боеприпас предназначался для неподвижного миномета «240-mm Trench Mortar». ТТХ боеприпаса: калибр – 240 мм; масса мины — 69 — 82 кг; начальная скорость снаряда – 145 м/с; дальность стркльбы – 2,2 км.

Снаряды 280-мм

Боеприпас предназначался для осадной мортиры «Mortier de 280 modele 1914 Schneider» (28cm Mrs. 601 (f). ТТХ боеприпаса: калибр – 279,4 мм; масса снаряда – 205 кг; начальная скорость снаряда – 418 м/с; дальность стрельбы – 11 км.

Снаряд 305-мм

Боеприпас предназаначался для морских орудий «Canon de 305 mm Modèle 1893/96 gun», «М-1906» и «М-1906/10». ТТХ боеприпаса: калибр – 305 мм; масса снаряда – 315 — 348 кг; начальная скорость снаряда – 795 -859 м/с; дальность стрельбы – 27 — 34 км.

Снаряд 330-мм

Боеприпас предназаначался для морского орудия «330mm/50 Modèle 1931 gun». ТТХ боеприпаса: калибр — 330 мм; длина – 1650 мм; масса снаряда – 442 — 560 кг; масса заряда – 192 кг; масса ВВ – 20,3 кг; начальная скорость снаряда – 870 м/с; бронепробиваемость на дистанции 23 км – 713 мм; дальность стрельбы – 41,6 км.

Производство снарядов 340-мм

Боеприпас предназначался для корабельного и железнодорожного орудия «340-mm/45 Model 1912». ТТХ боеприпаса: калибр – 340 мм; длина снаряда – 105,4 — 149,6 мм; масса снаряда – 382 — 575 кг; масса заряда — 153,5 — 177 кг; масса ВВ – 21,7 кг; скорость снаряда – 794 — 921 м/с; дальность стрельбы – 14,5 — 34,4 км.

Снаряд 370-мм

Боеприпас предназначался для железнодорожной гаубицы «370-mm M-1915». ТТХ боеприпаса: калибр – 370 мм; масса снаряда – 516 — 710 кг; начальная скорость – 475 — 535 м/с; дальность стрельбы – 14,6 — 16,4 км.

Модель снаряда 380-мм

Боеприпас предназначался для корабельного орудия «380-mm/45 Modèle 1935 gun». ТТХ боеприпаса: калибр – 380 мм; длина – 1900 мм; масса – 884 кг; масса заряда – 288 кг; масса ВВ – 48 кг; начальная скорость – 785 — 830 м/с; максимальная дальность стрельбы – 41 км.

Снаряд 400-мм

Боеприпас предназаначался для железнодорожной гаубицы «400-mm M-1915/16». ТТХ боепрпаса: калибр – 400 мм; масса снаряда – 641 — 900 кг; начальная скорость снаряда – 465 — 530 м/с; дальность стрельбы – 15 — 16 кг.

wwii.space

Противотанковые пушки — Всё о Второй мировой

Противотанковое орудие — специализированное артиллерийское орудие, предназначенное для борьбы с бронированным и танковым вооружением, а также техникой противника путем стрельбы прямой наводкой. Оно представляет собой длинноствольную пушку с высокой начальной скоростью снаряда и небольшим углом возвышения. К другим характерным особенностям противотанкового орудия относятся унитарное заряжание и клиновый полуавтоматический затвор, которые способствовали максимальной скорострельности. При конструировании орудий особое внимание уделяли минимизации его массы и размеров с целью облегчения транспортировки и маскировки на местности. Важной особенностью противотанкового орудия являлась необходимость высокого темпа стрельбы.

Противотанковые орудия могли применяться и против небронированных целей, но с меньшей эффективностью, чем гаубицы или универсальные полевые орудия.

По способу передвижения противотанковые орудия подразделялись на буксируемые и самодвижущиеся. По калибру – на малый (до 75-мм) и средний калибр (75-155 мм). Орудия крупного калибра, применявшиеся для борьбы с танками, имели либо двойное назначение, либо использовались по необходимости.

Специализированные противотанковые орудия возникли в межвоенный период в ряде танкостроительных стран. Как правило, это были легкие полуавтоматические пушки калибра 25-47 мм на лафетах с подрессоренным колесным ходом. Орудия первого поколения были дешевы в производстве и могли буксироваться без артиллерийских тягачей. Выпускаемые в больших количествах, эти пушки поступали на вооружение, как пехотных частей, так и подразделений противотанковой артиллерии. Впервые практическое применение орудия получили во время гражданской войны в Испании, в столкновении СССР и Японии на Дальнем Востоке и советско-финской войне. Танки с противопульной броней были для этих орудий легкой добычей.

Появление танков с противоснарядной броней в начале Второй мировой войны потребовало от производителей орудий увеличить калибр и начальную скорость снаряда. Вследствие бронепробиваемость возросла в 5-10 раз. Однако это вызвало усложнение конструкции орудия, увеличение массы и габаритов, что привело к существенным затруднениям при маскировке и ухудшению мобильности. Если для транспортировки орудий первого поколения было достаточно конной упряжки, то для орудий конца войны требовался специализированный и достаточно мощный артиллерийский тягач или самоходная база. С введением на вооружение танков и самоходно-артиллерийских установок среднекалиберных и тяжелых пушек важным критерием в оценке противотанковых пушек стала дальность прямого выстрела. Не менее важной была огневая маневренность орудия, его подвижность, габариты, удобство и надежность эксплуатации.

С изменением военной техники и способов ведения боевых действий возникла необходимость в повышении боевого могущества и боеприпасов. Появились снаряды нового типа: подкалиберный снаряд и кумулятивные боеприпасы. Применение их орудиями среднего калибра позволило бороться с тяжелыми танками.

В качестве противотанковых орудий использовались также зенитные пушки, отличавшееся особой эффективностью при ведения огня из засад. Однако при обнаружении танками места расположения зениток, что при их габаритах было нетрудным, от них мало что оставалось. Значительный вес этих орудий, делал их тактически непригодными в качестве противотанковых средств. Поэтому они применялись при крайней необходимости или для усиления противотанковой обороны вдали от линии фронта.

Краткая характеристика противотанковой артиллерии в разрезе некоторых стран выглядит следующим образом.

Германия раньше всех стран занялась разработкой противотанковых орудий. Уже в 1928 г. на вооружение была принята пушка «3,7-cm Pak-28», которая в результате модернизации в 1935-1936 гг. превратилась в эффективную «Pak-35/36» для борьбы с противопульной броней танков. Более крупное орудие (50-мм) Германия приняла на вооружение лишь в 1940 г. С 1942 г. было налажено массовое производство 75-мм орудия «Pak-40», способного бороться с танками, имеющими противоснарядную броню. Недостаточная эффективность 75-мм противотанковой пушки и экстренная потребность противотанковой артиллерии, способной противостоять советским танкам на Восточном фронте, вынудила немцев перейти к 88-мм калибру. Было создано буксируемое противотанковое орудие «Pak-43/41», одно из наиболее мощных противотанковых орудий войны, поступившее в войска с весны 1943 года. Это единственное в мире буксируемое противотанкове орудия легко справляющееся со всеми типами тяжелых танков.

Противотановая артиллерия Великобритании эволюционировала синхронно развитию танков – от 40-мм до 76-мм пушек. Как количество, так и качество орудий, вполне отвечало требованиям времени.

В Советском Союзе начало собственным разработкам в противотанковой артиллерии было положено в 1932 г. с появленим «сорокопятки». Дальнейшее ее совершенствование и массовый выпуск полностью решали задачу борьбы с легкими танками. К появлению танков с противоснарядной броней СССР имел разработанную в 1941 г. 57-мм пушку, серийное производство которой было возобновлено в 1943 г., с некоторым опозданием от потребностей. Кроме того, в 1942 г. был налажен массовый выпуск 76-мм орудия «ЗиС-3», которое эфективно противостояло средним танкам.

Противотанкоая артиллерия США была ориентирована в основном на Тихоокеанский театр военных действий, где Японией использовались танки со слабым бронированием. В связи с этим, массовым противотановым орудием являлось 37-мм пушка, которая вполне справлялась со своей задачей. Кроме того, по технической документации Великобритании было построено достаточное количество 57-мм пушек. На Европейском театре применялось незначительное количество изготовленных 76-мм пушек и орудия, поставляемые Великобританией.

Франция, «закрывшись линией Мажино» в полевых условиях собиралась противостоять танкам с протипопульным бронированием 25-мм пушками. Выпуск незначительного количества 47-мм противотановых пушек качественно не изменил ситуацию. Для борьбы с танками с противоснарядным бронированием применялись модернизированные 75-мм полевые орудия, разработанные еще до Первой мировой войны. Тяжелые танки для таких пушек были неувязлимы.

Японская промышленность не смогла построить орудия крупнее калибра в 47-мм. Притом и это орудие являлось ответом на советскую «сорокапятку». Несмотря на то, что орудие было разработано спустя десять лет, после «сорокапятки», оно так и не достигло ее параметров. Таким образом, Япония не имела противотановой артиллеррии способной бороться с танками, имеющими противоснарядное бронирование.

Ориентировочное количество выпущенных противотанковых пушек, образцы, которых принимали участие в войне в разрезе стран и видов орудий (без переданных/полученных)

Страна Малый калибр Средний калибра Всего
Австрия 580 580
Бельгия 750 750
Англия 48 605 15 000 63 605
Германия 26 313 32 261 58 574
Дания 1 200 1 200
Италия 276 276
Нидерланды 380 380
Польша 1 200 1 200
СССР 65 852 48 016 113 868
США 34 337 3 407 37 744
Финляндия 544 544
Франция 1 268 4500 5 768
Чехословакия 1 807 1 807
Швеция 3 600 3 600
Япония 8 000 8 000
Всего 194 712 103 184 297 896

До начала войны и в период войны германскими войсками было захвачено более 7 тысяч противотанковых орудий в 15 странах. Эти орудия использовались, как по прямому назначению, так и устаналивались на САУ, применялись в укрепленных районах и береговой обороне. Для использования некоторых орудий в Германии было налажено даже массовое производство боеприпасов.

Законодателями тактики применения протитанковой артиллерии были Германия и СССР, поскольку именно на германо-советском фронте действовало преобладабщее количество танков на протяжении всей войны.

Противотанковые пушки устанавливались на танкоопасных направлениях. Иногда их выдвигали на передовую, но чаще держали в глубине обороны: на танкоопасном направлении или там, откуда удобнее будет выдвинуться в ту или иную сторону. Ранние оборонительные доктрины обычно предполагали, что с танками противника следует вступать в бой на максимально возможной дистанции. Однако опыт первых боев показал, что гораздо эффективный огонь на минимальном расстоянии (до нескольких сот метров). Огонь на коротких дистанциях отличался повышенной точностью.

В наступлении противотанковые расчеты сопровождали пехоту, держась чуть сзади. Если встречались танки противника — пушки выкатывали вперед и вступали в бой. Противотанковые пушки также могли использоваться для борьбы с дотами и дзотами противника, а также для прикрытия флангов.

К 1943 году характер противотанковой обороны во многом изменился. Массированные танковые операции стали реже, танки чаще стали использовать для поддержки пехоты, как в обороне, так и в наступлении. Многочисленными стали самоходные орудия, а основными типами противотанковых пушек стали пушки среднего калибра.

Развитие танков опережало развитие противотанковой артиллерии, в связи, с чем многие противотанковые пушки представляли собой зенитки или танковые пушки, поставленные на колесный лафет.

Противотанковые ружья постепенно снимались с вооружения. Американцы и немцы все шире применяли гранатометы. Советский Союз и Япония до конца войны гранатометами не занимались. Тем не менее, гранатометы совершили перелом в тактике — на Западном фронте пехота стала опаснее для танков, чем танки для пехоты. Тем не менее, от использования ручных мин и противотанковых гранат не отказались, продолжая совершенствовать эти виды оружия. Стало ясно, что эффективная тактика борьбы с танками требует мобильности, сравнимой с мобильностью танков. Для этого требовалось ставить противотанковые пушки на гусеничное шасси. Появилась концепция, что лучший истребитель танков это сам танк. Стало общепризнанным делать противотанковую оборону как можно глубже и выделять для этого необходимые мобильные резервы. Несмотря на то, что военные действия носили все более подвижный характер, если время позволяло, организовывалась развитая противотанковая оборона с развернутой системой противотанковых заграждений и минных полей. СССР делал ставку на опорные пункты противотанковой обороны, по тому же пути с 1943 г. пошел и Вермахт. Противотанковые боеприпасы разрабатывались стали применяться почти всеми имеющимися артсистемами.

После 1943 года немецкая армия уже редко проводила наступательные операции с массированным использованием танков, а японская армия никогда не применяла танки в сколько-нибудь больших количествах. Союзники же наращивали численность своих танков. Германия в построении противотанковой обороны стала применять небольшие подразделения истребителей танков. Поскольку танки способны прорываться далеко вглубь обороны, была осознана необходимость обеспечивать противотанковыми средствами и тыловые подразделения.

Усовершенствованная система противотанковой обороны Красной Армии получила у немцев наименование «пакфронт» (Pakfront). Вместо линейного расположения орудий по обороняемому фронту в начале войны они объединялись группами под единым управлением. Это позволяло концентрировать на одной цели огонь нескольких орудий. Основой противотанковой обороны являлись противотанковые районы.

Наиболее выгодными дистанциями ведения огня по танкам из своей противотанковой и танковой артиллерии исходя из ее бронепробивной способности немцы считали: 250 — 300 м для 3,7-см и 5-см пушек; 800 — 900 м для 7,5-см пушек и 1 500 м для 8,8-см пушек. Вести огонь с больших дистанций считалось нецелесообразным.

Войска США для борьбы с танками не применяли, какой либо отличающейся тактики от использования полевой артиллерии, поскольку на Тихоокеанском военном театре Япония не применяла массированных танковых атак. В Европе, как США, так Великобритания в оборонительных боях применяли едистенный «тактический прием» — максимальная концентрация артиллерии всех видов на линии фронта.

Оценивая эффективность использования противотановой артиллерии во Второй мировой войне, следует отметить, что с ее помощью (включая САУ и зенитки) было уничтожено 60% танков.

ТТХ лучших образцов протиотанковых пушек малого калибра некоторых стран, принимавших участие в войне

ТТХ/

Страна, пушка

Англия

6-pdr Mk.II

Германия

Pak 38

СССР

ЗИС-2

Франция

47-mm SA

Mle 1937

Япония

47-mm

M 01 L/48



Калибр, мм 57 50 57 47 47
Масса в боевом положении, кг 1 150 930 1050 н/д 754
Масса в походном положении, кг 1900 1900
Длина орудия, м 2,8 4,7 7 4,1 3,3
Длина ствола, м 2,5 3 4,1 2,4 2,5
Масса снаряда, кг 2,9 2 3,2 1,7 1,5
Начальная скорость снаряда, м/с 815 823 990 885 823
Бронепробиваемость под углом 60° на дистанции 500 м, мм 82 95 109* 42* 53*
Дальность стрельбы, км 4,6 9,4 8.4 2 6,9
Скорострельность, выстр. в минуту 12-15 14 25 15-20 10-15
Угол горизонтального наведения, ° 90 65 57 н/д н/д

*) – на дистанции 1000 м.

ТТХ лучших образцов протиотанковых пушек среднего калибра некоторых стран, принимавших участие в войне

ТТХ/

Страна, пушка

Англия

QF-17 Mk.IV

Германия

Pak-43/41.

СССР

ЗИС-3.



США

76-mm 3 Inch Gun M-5.



Франция

Canon de 75 modèle 1897/33.



Калибр, мм 76,2 88 76,2 76.2 75
Масса в боевом положении, кг 3 4,4 1,2 2,2 1,1
Масса в походном положении, кг н/д 4,9 1,8 2,6 1,2
Длина орудия, м н/д н/д 6 7,1 4,6
Длина ствола, м 4,2 6,2 3 3,8 2,7
Масса снаряда, кг 7,7 7,5 6,3 6,8 6,8
Начальная скорость снаряда, м/с 884 930 710 892 570
Бронепробиваемость (брон. снарядом) под углом 90° на дистанции 1000 м, мм 115 140 90 83 92*
Дальность стрельбы, км н/д 8,1 13 14 9,4
Скорострельность, выстр. в минуту н/д 6-10 25 12 10-14

*) – на дистанции 300 м.

Описание ТТХ пронивотанковых пушек в разрезе стран приведено ниже.

wwii.space

Артиллерия Второй мировой войны :: SYL.ru

Артиллерия Второй мировой поражала своими темпами развития. Враждующие страны начали ее со старым вооружением, а завершили с модернизированным арсеналом. Каждое государство избрало свой путь в развитии своих войск. К чему это привело, известно из истории.

Что такое артиллерия?

Перед тем как начать рассматривать артиллерию Второй мировой следует разобраться, что это такое. Так называется род войск, который предполагает использование огнестрельного оружия калибром в двадцать миллиметров и больше. Оно предназначено поражать неприятеля на суше, воде и в воздухе. Под словом «артиллерия» подразумевается орудие, приспособления для стрельбы, боеприпасы.

Принцип действия

Артиллерия Второй мировой, как и раннего периода, основана на физико-химическом процессе, когда энергия горения заряда пороха в стволе превращается в энергию движения боеприпаса. В момент выстрела температура в стволе достигает трех тысяч градусов.

Лишь четвертая часть энергии затрачивается на движение снаряда. Остальная энергия уходит на второстепенные работы и теряется. По каналу проходит поток газов, который образует пламя и дым. Также в канале образуется ударная волна. Она и есть источник звука.

Устройство

Орудия артиллерии Второй мировой состоят из двух ключевых частей: ствол, включая затвор, и лафет. Ствол имеет строение трубы. Он необходим для бросания мины и придания ей полета в заданном направлении. Внутренняя часть называется каналом. Он включает в себя камору и ведущую часть. Существуют нарезные стволы. Они придают снаряду вращательное движение. Но гладкие стволы имеют большую дальность полета.

Затвор представляет собой устройство, которое досылает артиллерийский выстрел в камору. Также он необходим для запирания/отпирания канала, осуществления выстрела, выбрасывания гильзы. Затвор бывает клиновым либо поршневым.

Ствол крепится на специальный станок – лафет. Он выполняет несколько функций:

  • придает стволу вертикальный и горизонтальный угол;
  • поглощает энергию отдачи;
  • передвигает орудие.

Пушка также укомплектована прицельным приспособлением, щитовым прикрытием, нижним станком для обеспечения неподвижности.

Боевые свойства

Артиллерия Второй мировой войны стала более совершенной по сравнению с прошлыми столетиями. Использовали этот род войск за следующие боевые свойства:

  • Могущество боеприпаса. Другими словами, это показатель эффективности действия снаряда у цели. Например, могущество фугасного снаряда характеризуется площадью зоны разрушения, осколочного – площадью зоны осколочного поражения, бронебойного – толщиной пробиваемой брони.
  • Дальнобойность – самая большая дальность, на которую орудие способно забросить мину.
  • Скорострельность – количество выстрелов, производимых из орудия за определенное время. Следует различать боевую скорострельность и техническую.
  • Огневая маневренность – характеризуется скоростью, с которой можно открыть огонь.
  • Подвижность – способность орудия к перемещению перед боем и во время его ведения. Артиллерия имеет среднюю скорость.

Важным также является точность стрельбы. Артиллерия периода Второй мировой войны характеризуется меткостью и кучностью.

Тактические приемы артиллерии

Страны, имеющие артиллерию, использовали ее в различных тактических приемах. Прежде всего при наступлении. Это позволяло подавлять оборону неприятеля и постоянно поддерживать пехоту с танками на местах прорыва.

Стратеги разработали способ, который называется вилкой. Делается первый выстрел, который слегка перелетает за цель. Затем следует второй выстрел, который слегка не долетает до цели. Если цель захвачена, артиллеристы приступают к прицельной стрельбе. При обнаружении недочетов тактику продолжают до момента достижения достаточной точности.

Артиллерийский огонь может использоваться для отсечения. Его применяют для отражения атак. Обычно отсекающий огонь распространяется на 150-200 метров. Также при помощи артиллерии можно определить местонахождение объекта.

По своей продолжительности и масштабности особо выделяется контрбатарейная стрельба. Она представляет собой стрельбу из орудий с закрытых позиций по противнику, который также использует артиллерию. Бой называется успешно выполненным, когда артиллерия неприятеля подавлена либо уничтожена. Особенностью контрбатарейной стрельбы является удаленность цели от фронтовой линии. Для определения точных координат требуется помощь разведчиков, которые трудятся на передовой. Также возможно использование летательных аппаратов, аэрофотосъемки, радиолокационной станции.

Стрельба из орудий осуществляется различными способами. Наиболее разрушительным является залп. Он представляет собой одновременный выстрел нескольких орудий. Залп создает сильное впечатление психологического характера, а также приводит к серьезным разрушениям. К такому огню прибегают, если оружие хорошо пристреляно и есть необходимость в подобных действиях.

Существует множество других тактических приемов по применению артиллерии. Можно выделить еще изнуряющий огонь, когда орудия стреляют долгое время по одним целям.

Артиллерия к началу войны

Артиллерия развивалась много веков. Существенные перемены произошли перед Первой мировой, а также во время ее боев. Изменения, которые были внесены в орудия, послужили основой для артиллерии Второй мировой.

Роль тяжелых орудий стала возрастать при ведении боевых действий. Особенно их применяли во время наступательных операций. Артиллерия прекрасно прорывала оборону противника. Количество орудий постоянно увеличивалось в армиях всех стран. Также улучшалось и их качество, особенно мощность и дальнобойность. Для увеличения результативности появилась служба инструментальной разведки.

После Первой мировой государства работали над накоплением боевой мощи. В артиллерии работали над улучшением тактико-технических характеристик старого оборудования, создавали новые орудия.

Советская артиллерия Второй мировой, так же, как и других стран, состояла из старых, частично модернизированных орудий. Устаревшей была и тактика их применения. В СССР были попытки создания универсальных полевых пушек. Каждая страна к началу Второй мировой по-своему относилась к артиллерии.

Немецкая артиллерия Второй мировой

Не секрет, что Германия готовилась к войне задолго до ее начала. К началу боевых действий пушки страны-агрессора соответствовали требованиям эпохи. Однако к концу войны ощущался недостаток крупнокалиберных орудий.

Корабельная артиллерия Вермахта Второй мировой войны создавалась в предвоенные годы. Поэтому немецкие моряки могли вступать в бой с противником на море, несмотря на количественное превосходство. Дело в том, что другие страны практически не занимались модернизацией корабельного оружия.

Что касается береговой немецкой артиллерии Второй мировой войны, то она была собрана из крупнокалиберных корабельных экземпляров собственного производства, а также захваченных у неприятелей. Большая их часть была выпущена до Первой мировой.

Лучшей в военные годы была зенитная артиллерия. Она отличалась своим качеством и количеством.

В 1941-1942 годах страна оказалась не способной противостоять тяжелым танкам неприятеля. Специалисты занялись разработкой противотанковых орудий. К 1943 году они приспособили для этих целей зенитные пушки. Больше проблем в боях не возникало.

Ведущее место занимали самоходные артиллерийские установки. Они создавались в Германии по специальным проектам. В СССР уделялось не меньше внимания именно самоходным артиллерийским установкам.

Артиллерия СССР Второй мировой войны

Ко Второй мировой Советский Союз наладил производство авиационных пушек, которые по своим характеристикам соответствовали требованиям эпохи. Однако проблемой оставалась система прицеливания. Ее не удалось решить на протяжении всей войны.

Корабельная артиллерия СССР Второй мировой состояла по большей части из среднекалиберных орудий, созданных до Первой мировой. Пушки крупного калибра сохранились еще с довоенных времен царской России.

Недостаточной была артиллерия СССР Второй мировой войны по береговой линии. Но даже те немногие орудия внесли весомый вклад в оборонительную способность армии в начале войны. Благодаря береговым пушкам долгое время держалась оборона Одессы, Севастополя.

Страна имела многочисленную и довольно современную мобильную тяжелую артиллерию. Но из-за непрофессионального командования она оказалась малоэффективной. Самым отсталым видом рассматриваемого вооружения была зенитная артиллерия. Ситуация мало изменилась даже к концу войны.

Относительно остальных орудий СССР смог наладить производство во время войны. К концу Второй мировой страна конкурировала с Германией. В армии отдавали предпочтения орудиям, которые накрывали своим огнем большие площади. Связано это было с тем, что советские солдаты еще не умели стрелять по целям. Поэтому командование придавало важное значение развитию реактивной артиллерии.

Артиллерия Великобритании

В стране модернизировали старые экземпляры. Из-за того что промышленность не смогла наладить выпуск, Великобритания не смогла создавать среднекалиберные авиационные пушки. Это привело к перегрузу авиации крупнокалиберными орудиями.

Также у Великобритании не было береговых крупнокалиберных орудий. Их заменяли среднекалиберные пушки и корабли. Англия опасалась флота Германии, поэтому производила береговые малокалиберные пушки. Страна не имела специализированной техники для противостояния тяжелым танкам. Немногочисленной была и самоходная артиллерия.

Артиллерия США

Соединенные Штаты вели войну в Тихом океане. Для этого они использовали авиационные пушки. В годы войны в стране было выпущено большое количество зенитных установок. В целом страна справлялась с тем количеством артиллерии, которое у них было. Связано это было с тем, что на ее территории не велись боевые действия. В Европе американские военные использовали британские пушки.

Артиллерия Японии

Страна воевала в основном с орудием, созданным до Первой мировой либо в межвоенное время. Несмотря на довольно молодые зенитки, они были морально устаревшими, поэтому не смогли оказать весомого сопротивления авиации противника. Противотанковая артиллерия ограничивалась пушками малого калибра. В зачаточном состоянии находился реактивный род войск.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
